Część 10: Podsumowanie i dokumentacja projektowa
  • Dotarliśmy do finałowego etapu naszego kursu.
  • W tym module podsumujemy całą zdobytą wiedzę i skupimy się na jednym z najważniejszych, a często niedocenianych, aspektów pracy inżyniera sieciowego – profesjonalnej dokumentacji.
  • Dowiemy się, dlaczego dokumentacja jest kręgosłupem cyklu życia sieci, jakie elementy powinna zawierać i jak ją tworzyć, aby była realnym wsparciem, a nie tylko formalnością.

W ramach podsumowania kursu warto spojrzeć na proces projektowania sieci z perspektywy całościowej, integrującej wszystkie omówione wcześniej warstwy i komponenty. Każdy etap prac projektowych wymaga starannego udokumentowania podjętych decyzji i zastosowanych rozwiązań technicznych. Profesjonalne podejście do tworzenia dokumentacji projektowej przekłada się bezpośrednio na jakość późniejszej eksploatacji i utrzymania infrastruktury sieciowej. Należy pamiętać, że dokumentacja stanowi pomost między fazą projektową a operacyjną w cyklu życia każdej sieci.

Tworzenie kompleksowej dokumentacji wymaga systematyczności i stosowania ujednoliconych standardów opisu zarówno na poziomie ogólnym, jak i szczegółowym. W dalszej części modułu zaprezentowane zostaną konkretne techniki i narzędzia, które usprawniają proces dokumentowania infrastruktury sieciowej. Szczególną uwagę poświęcono tym aspektom dokumentacji, które w praktyce inżynierskiej sprawiają najwięcej trudności początkującym projektantom. Celem niniejszego materiału jest dostarczenie kompleksowego zestawu dobrych praktyk, które można natychmiast zastosować w rzeczywistych projektach sieciowych.

2/60
Agenda modułu
  • Część 1: Podsumowanie procesu projektowego - przypomnienie kluczowych etapów i zasad.
  • Część 2: Rola i znaczenie dokumentacji - dlaczego jest niezbędna?
  • Część 3: Elementy składowe dokumentacji projektowej - co musi zawierać kompletny projekt?
  • Część 4: Dokumentacja powykonawcza i utrzymanie - życie sieci po wdrożeniu.
  • Część 5: Narzędzia i dobre praktyki - jak efektywnie tworzyć i zarządzać dokumentacją.

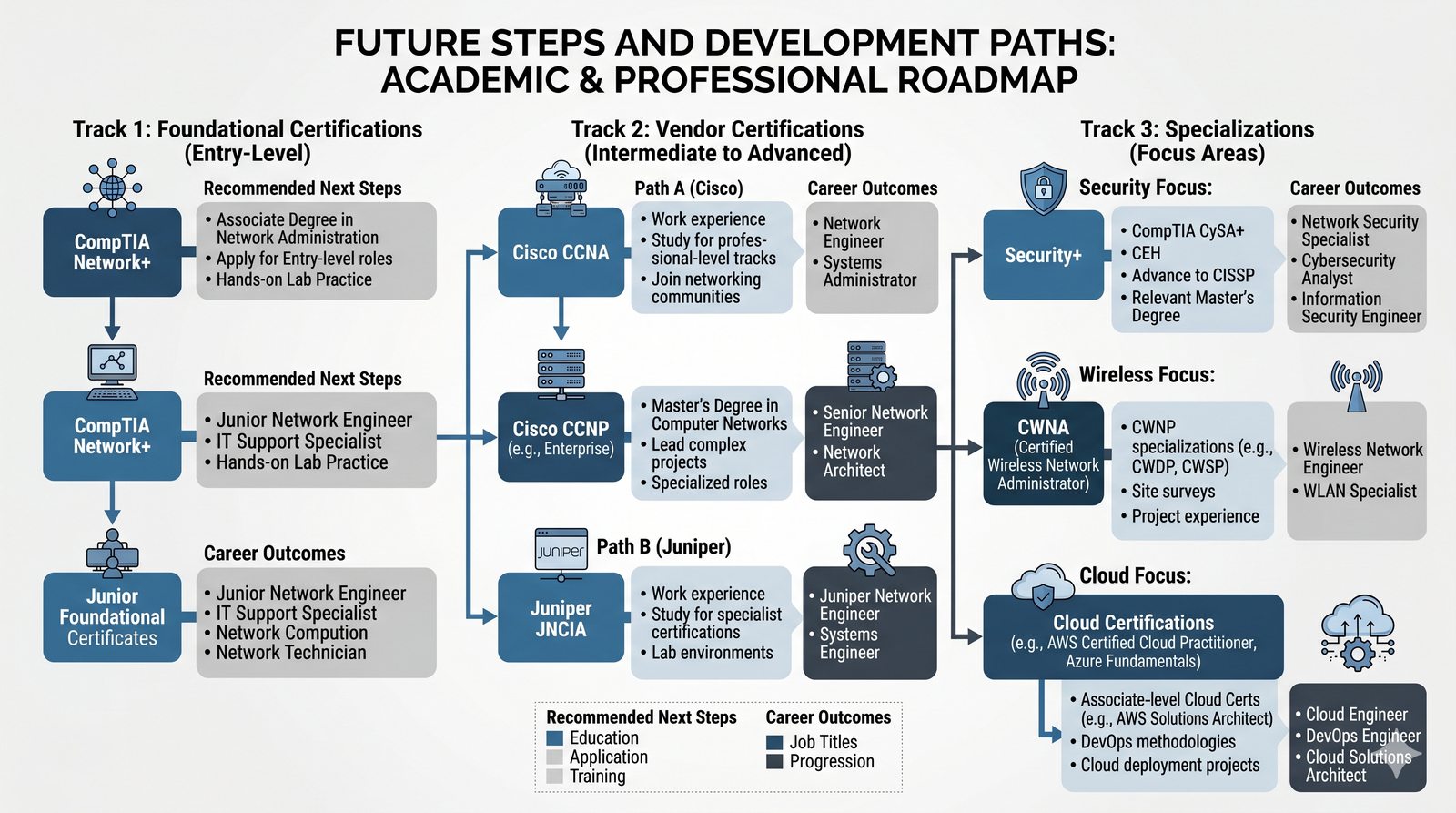

  • Część 6: Podsumowanie całego kursu i dalsze kroki.

Przedstawiona agenda została zaprojektowana w sposób umożliwiający płynne przechodzenie od zagadnień ogólnych do szczegółowych aspektów dokumentacji projektowej. Każda z sześciu głównych części koncentruje się na innym obszarze wiedzy, co pozwala na systematyczne budowanie kompetencji w zakresie tworzenia profesjonalnej dokumentacji. Taki podział tematyczny ułatwia również późniejsze odwoływanie się do konkretnych fragmentów materiału podczas samodzielnej pracy. Warto zwrócić uwagę na logiczną sekwencję, w jakiej prezentowane są poszczególne bloki tematyczne.

Omówienie roli i znaczenia dokumentacji stanowi fundament teoretyczny niezbędny do zrozumienia dalszych, bardziej praktycznych części modułu. Elementy składowe dokumentacji projektowej zostały szczegółowo opisane, aby uczestnik kursu mógł samodzielnie skompletować wymagane dokumenty dla własnych projektów. Dokumentacja powykonawcza i kwestie związane z utrzymaniem stanowią pomost między teorią projektową a codzienną praktyką administracyjną. Przedstawione narzędzia i dobre praktyki zamykają moduł kompleksowym spojrzeniem na całokształt zagadnień dokumentacyjnych.

3/60

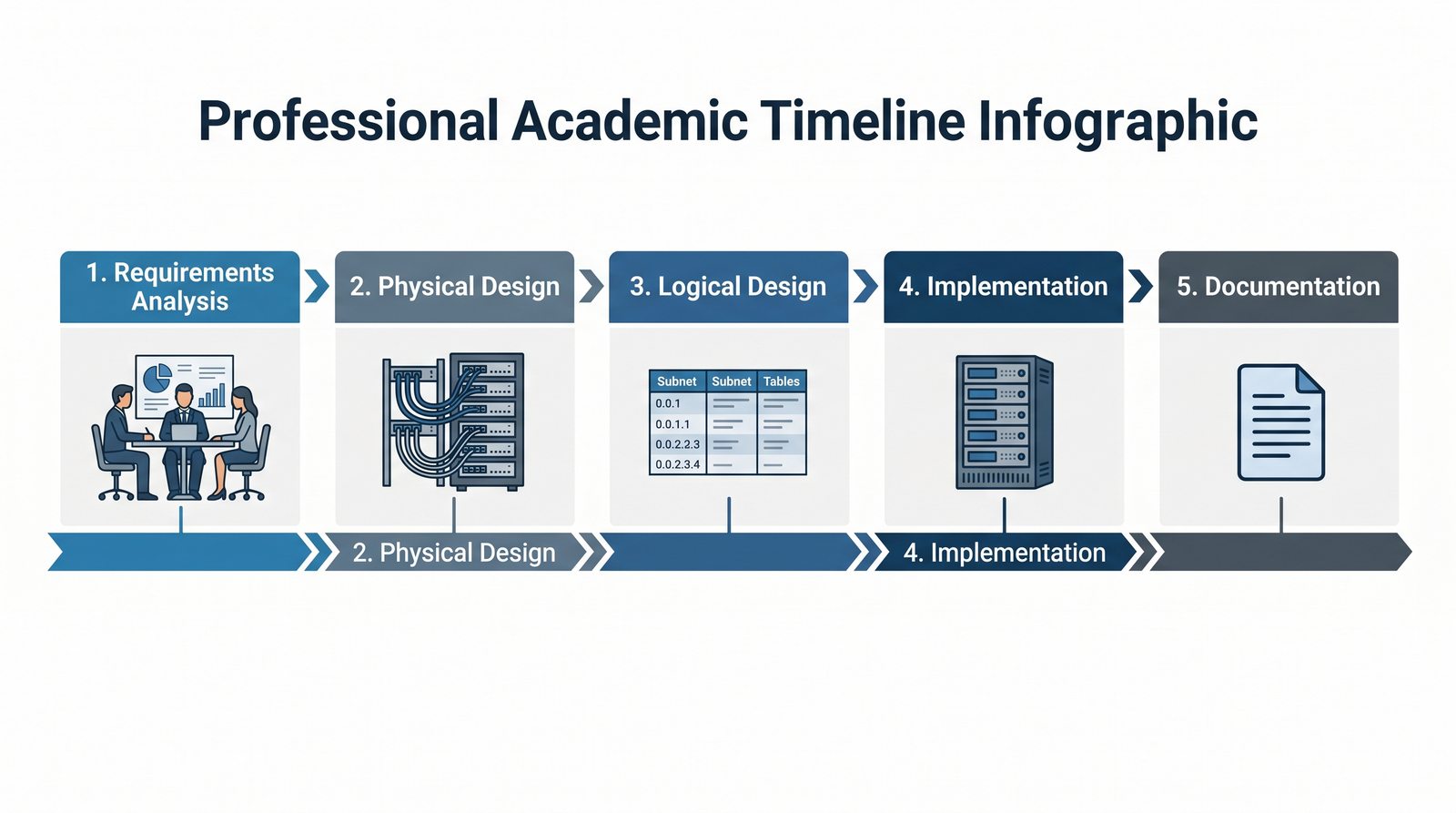

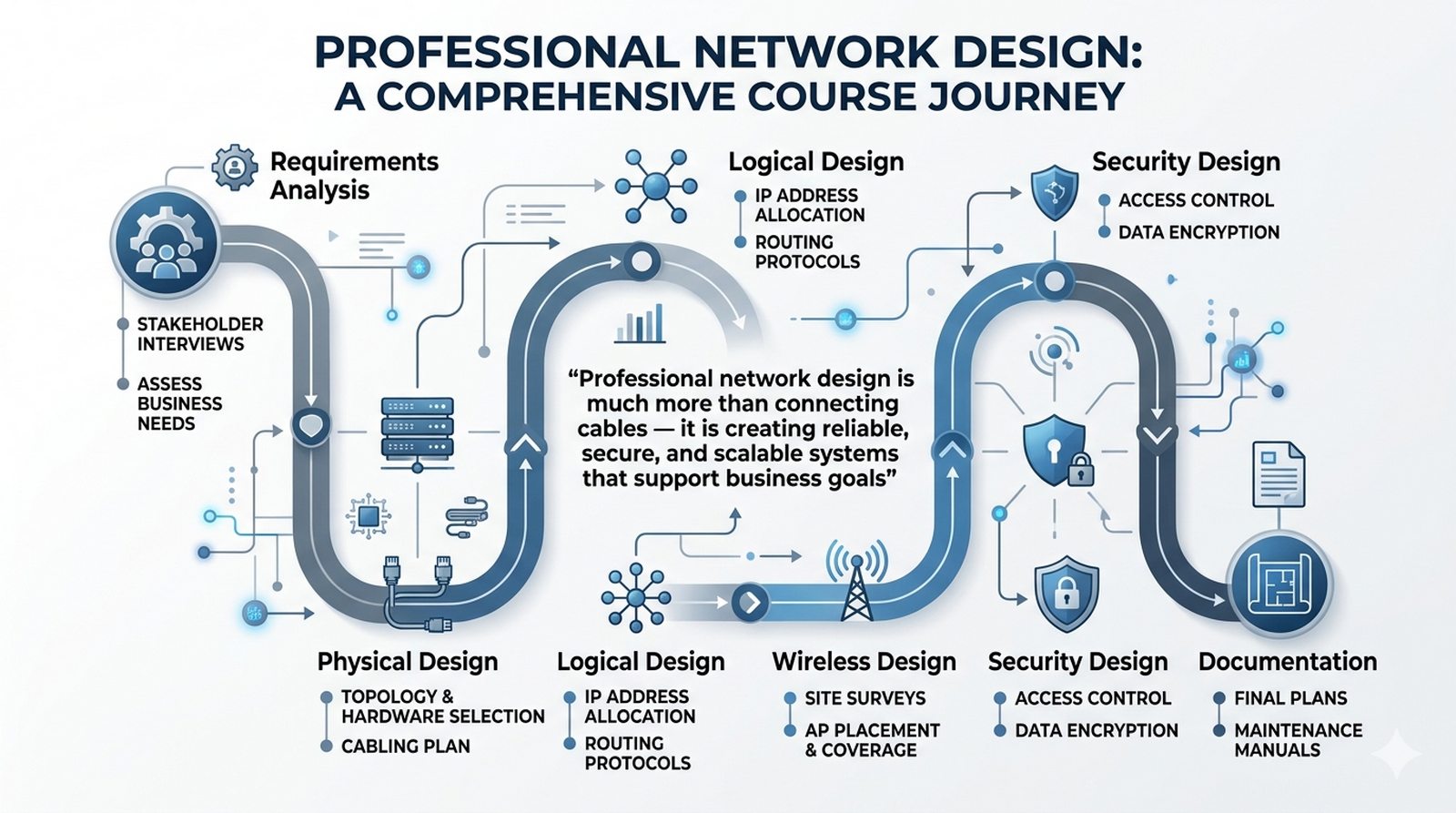

Podsumowanie: od idei do działającej sieci
  • Przez cały kurs przechodziliśmy przez kolejne etapy tworzenia profesjonalnej infrastruktury sieciowej.
  • Zaczęliśmy od zrozumienia potrzeb biznesowych, a następnie przekształciliśmy je w konkretne decyzje projektowe dotyczące warstwy fizycznej, logicznej, bezprzewodowej i bezpieczeństwa.
  • Teraz zbierzemy tę wiedzę w spójną całość, przypominając sobie kluczowe punkty każdego etapu.

Proces przekształcania koncepcji biznesowej w w pełni funkcjonalną infrastrukturę sieciową wymaga systematycznego podejścia opartego na sprawdzonych metodykach projektowych. Każda faza tego procesu wnosi istotne elementy do końcowego projektu, a pominięcie któregokolwiek z etapów może skutkować poważnymi problemami w fazie eksploatacji. Umiejętność całościowego spojrzenia na projekt od fazy koncepcyjnej aż po dokumentację powykonawczą wyróżnia dojrzałego inżyniera sieciowego. Istotne jest również zrozumienie wzajemnych zależności między poszczególnymi decyzjami projektowymi podejmowanymi na różnych etapach.

Podczas kursu kładziono nacisk na praktyczne aspekty projektowania, co oznacza, że każda omawiana teoria była ilustrowana konkretnymi przykładami z rzeczywistych wdrożeń. Umiejętność przełożenia wymagań biznesowych na konkretne parametry techniczne infrastruktury stanowi kluczową kompetencję projektanta sieci. Warto podkreślić, że proces projektowania rzadko przebiega liniowo i często wymaga powrotu do wcześniejszych faz w celu skorygowania założeń. Dobrze udokumentowany proces projektowy umożliwia śledzenie historii decyzji i uzasadnienie przyjętych rozwiązań.

4/60

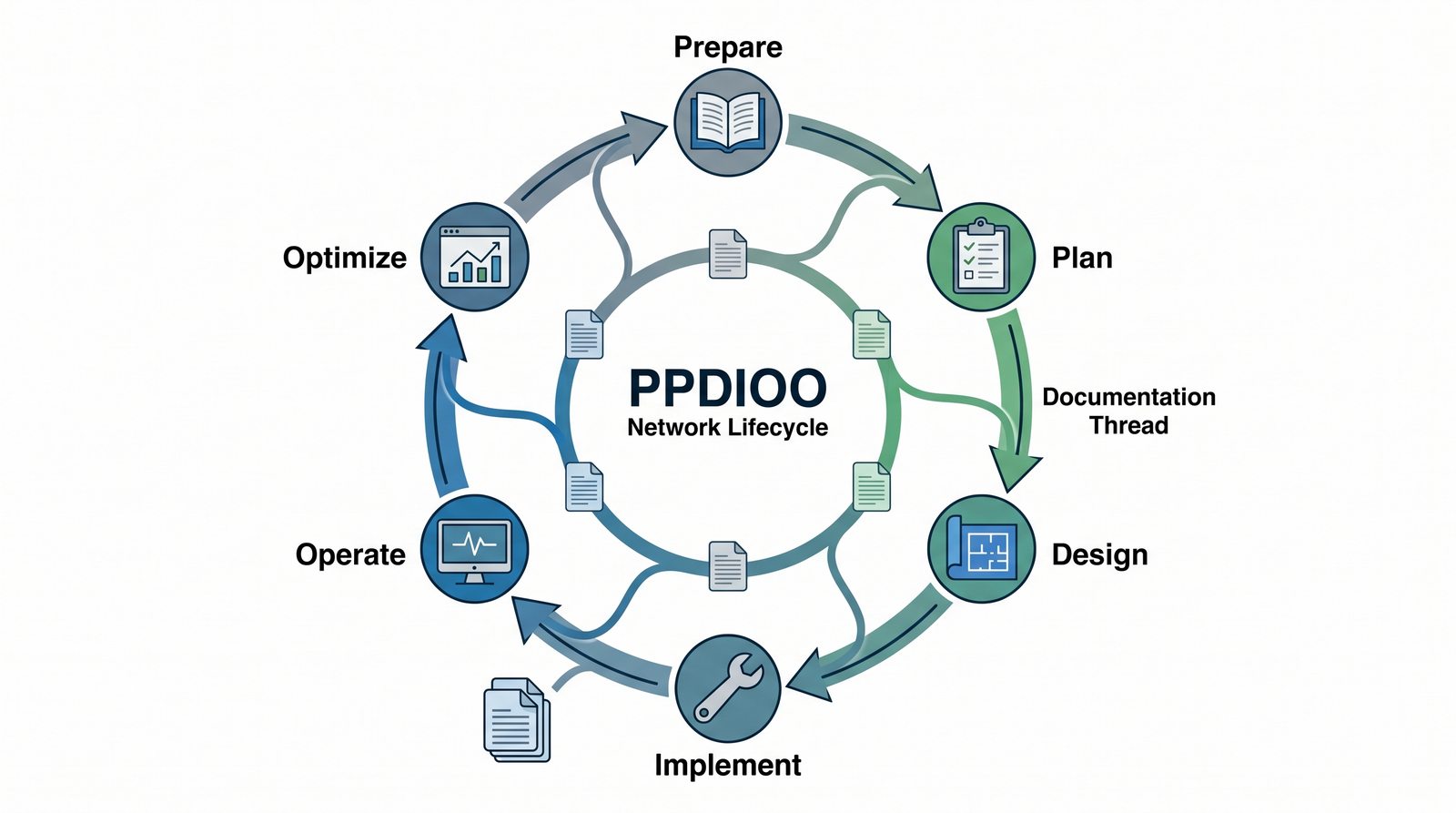

Przypomnienie: cykl życia sieci (PPDIOO)
  • Pamiętajmy, że sieć to proces, a nie jednorazowy projekt.
  • Model PPDIOO (Prepare, Plan, Design, Implement, Operate, Optimize) jest naszą mapą drogową.
  • Dokumentacja jest nicią, która przewija się przez wszystkie te etapy – od specyfikacji wymagań w fazie planowania, przez szczegółowe schematy w fazie projektowania, aż po dziennik zmian w fazie utrzymania i optymalizacji.

Model PPDIOO dostarcza ustrukturyzowanych ram dla całego cyklu życia infrastruktury sieciowej, od pierwszych analiz biznesowych aż po optymalizację działającej już sieci. Każda z sześciu faz modelu pełni określoną funkcję i dostarcza konkretnych rezultatów stanowiących wkład dla kolejnych etapów. Faza przygotowawcza i planowania kładzie fundament pod wszystkie późniejsze decyzje techniczne i inwestycyjne w projekcie. Zrozumienie sekwencji faz PPDIOO pozwala uniknąć typowych błędów wynikających z przeskakiwania między etapami.

W fazie projektowej tworzone są szczegółowe specyfikacje techniczne i schematy, które następnie są realizowane podczas implementacji. Etap utrzymania jest najdłuższą fazą cyklu życia i to właśnie w niej dokumentacja odgrywa kluczową rolę w codziennej pracy administratorów. Faza optymalizacji zamyka cykl i często prowadzi do rozpoczęcia nowego cyklu projektowego w odpowiedzi na zmieniające się potrzeby biznesowe. Warto pamiętać, że dokumentacja powinna być aktualizowana w każdej fazie PPDIOO, a nie tylko na etapie projektowania.

5/60

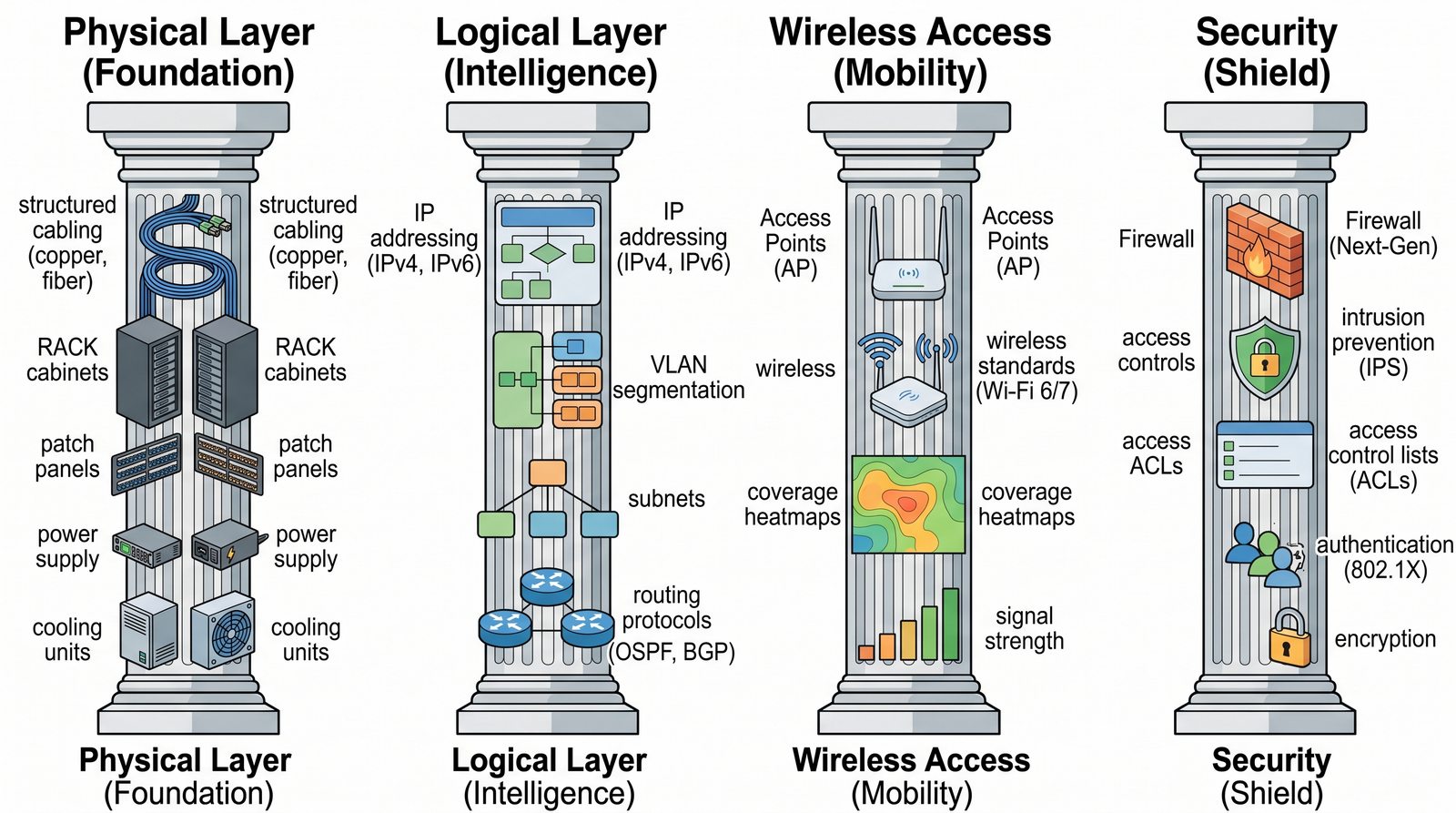

Podsumowanie: filary projektu
  • Warstwa fizyczna: Fundament.
  • Obejmuje okablowanie strukturalne, szafy RACK, zasilanie i chłodzenie.
  • Błędy na tym etapie są najdroższe do naprawienia.
  • Warstwa logiczna: Inteligencja.
  • Obejmuje adresację IP, VLANy, routing.
  • Decyduje o wydajności, bezpieczeństwie i skalowalności.
  • Dostęp bezprzewodowy: Mobilność.
  • Wymaga starannego planowania pokrycia i pojemności.
  • Bezpieczeństwo: Tarcza.
  • Musi być wbudowane w każdą warstwę, a nie "dokręcane" na końcu.

Każdy z czterech głównych filarów projektu sieciowego pełni niepowtarzalną funkcję i wymaga odmiennego podejścia zarówno na etapie projektowania, jak i późniejszej dokumentacji. Warstwa fizyczna stanowi najbardziej kosztowny w modyfikacji element infrastruktury, dlatego decyzje dotyczące okablowania i szaf RACK muszą być szczególnie starannie przemyślane. Warstwa logiczna wprowadza elastyczność niezbędną do adaptacji sieci do zmieniających się wymagań organizacji bez konieczności ingerencji w fizyczną infrastrukturę. Projektowanie sieci bezprzewodowej wymaga odmiennego zestawu narzędzi analitycznych, w tym przede wszystkim profesjonalnych pomiarów propagacji sygnału radiowego.

Bezpieczeństwo sieciowe nie może być traktowane jako osobna warstwa dodawana po zakończeniu projektowania pozostałych elementów infrastruktury. Współczesne podejście zakłada implementację mechanizmów ochronnych na każdym poziomie architektury sieciowej, od izolacji VLAN na przełącznikach po zaawansowane polityki firewall na brzegu sieci. Interesującą zależnością jest fakt, że decyzje podjęte w warstwie fizycznej często determinują możliwości implementacji zabezpieczeń w warstwie logicznej. Koordynacja wszystkich czterech filarów projektu wymaga od projektanta szerokiej wiedzy interdyscyplinarnej i umiejętności kompromisowego rozwiązywania konfliktów między wymaganiami poszczególnych obszarów.

6/60

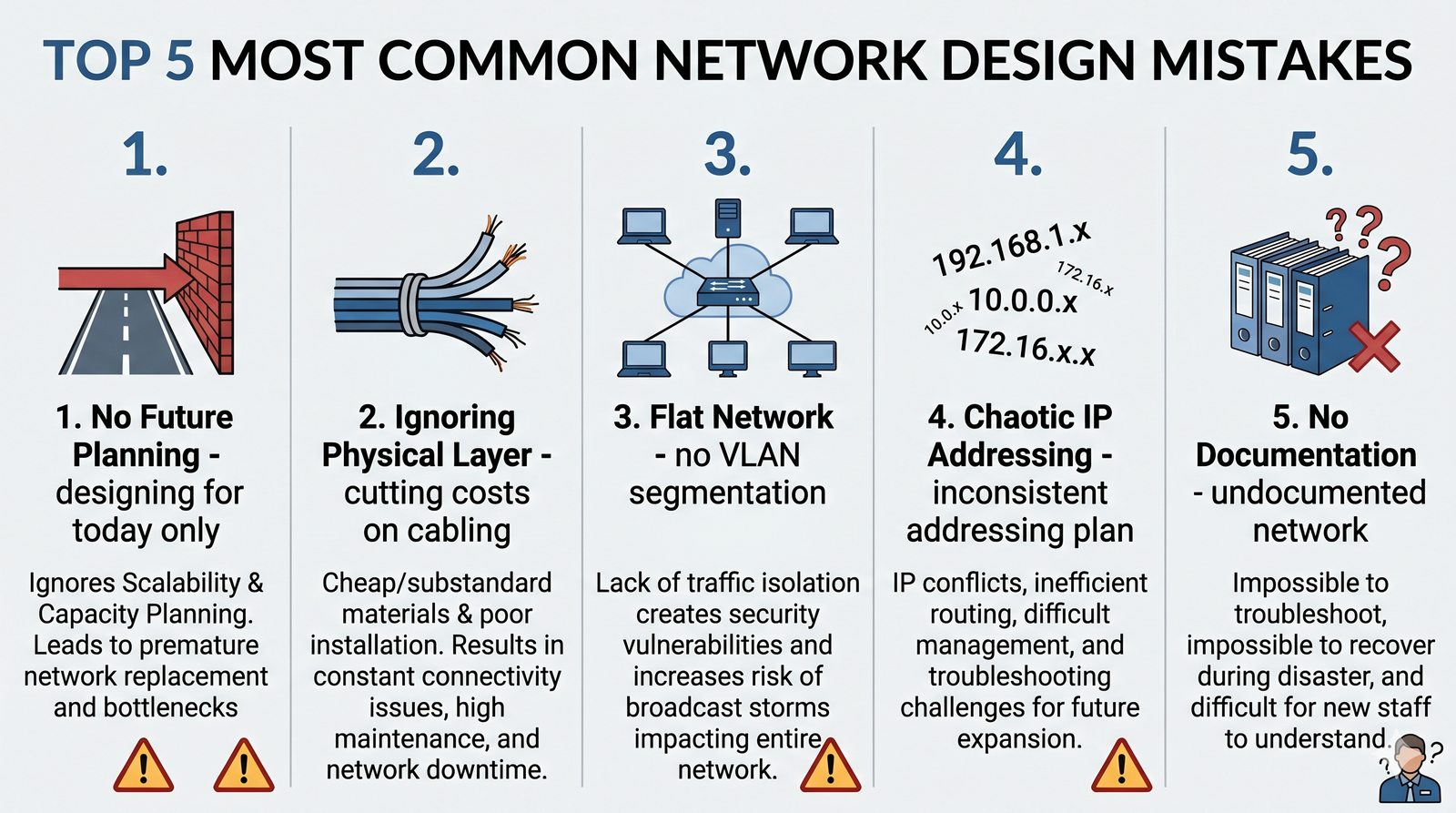

Najczęstsze błędy projektowe - Top 5
  1. Brak planowania na przyszłość: Projektowanie sieci, która spełnia tylko dzisiejsze potrzeby, bez zapasu na wzrost.
  2. Ignorowanie warstwy fizycznej: Oszczędzanie na okablowaniu i zasilaniu, co mści się w przyszłości.
  3. "Płaska" sieć: Brak segmentacji za pomocą VLAN, co prowadzi do problemów z wydajnością i bezpieczeństwem.
  4. Chaotyczna adresacja IP: Brak spójnego planu, co utrudnia zarządzanie i routing.
  5. Brak dokumentacji: Tworzenie sieci, której nikt oprócz autora nie jest w stanie zrozumieć.

Wymienione błędy projektowe łączy wspólny mianownik w postaci krótkowzrocznego myślenia i koncentracji wyłącznie na bieżących potrzebach bez uwzględnienia perspektywy rozwoju organizacji. Brak odpowiedniego zapasu w projektowaniu okablowania i zasilania prędzej czy później prowadzi do kosztownych modernizacji wymagających ingerencji w strukturę budynku. Płaska sieć bez segmentacji VLAN nie tylko stwarza zagrożenia bezpieczeństwa, ale również istotnie ogranicza możliwości diagnostyczne i skalowanie infrastruktury. Chaotyczna adresacja IP generuje problemy, które ujawniają się dopiero przy próbie wdrożenia routingu między podsieciami lub integracji z sieciami zewnętrznymi.

Warto zwrócić uwagę, że aż cztery z pięciu wymienionych błędów są bezpośrednio związane z brakiem odpowiedniej dokumentacji lub jej niską jakością. Nawet najlepiej zaprojektowana sieć staje się trudna w utrzymaniu jeśli decyzje projektowe nie zostały odpowiednio udokumentowane i uzasadnione. Doświadczenie pokazuje, że koszt naprawienia błędów projektowych rośnie wykładniczo wraz z każdym kolejnym etapem cyklu życia sieci. Dlatego tak istotne jest poświęcenie odpowiedniej ilości czasu na fazę planowania i projektowania przed przystąpieniem do prac instalacyjnych.

7/60

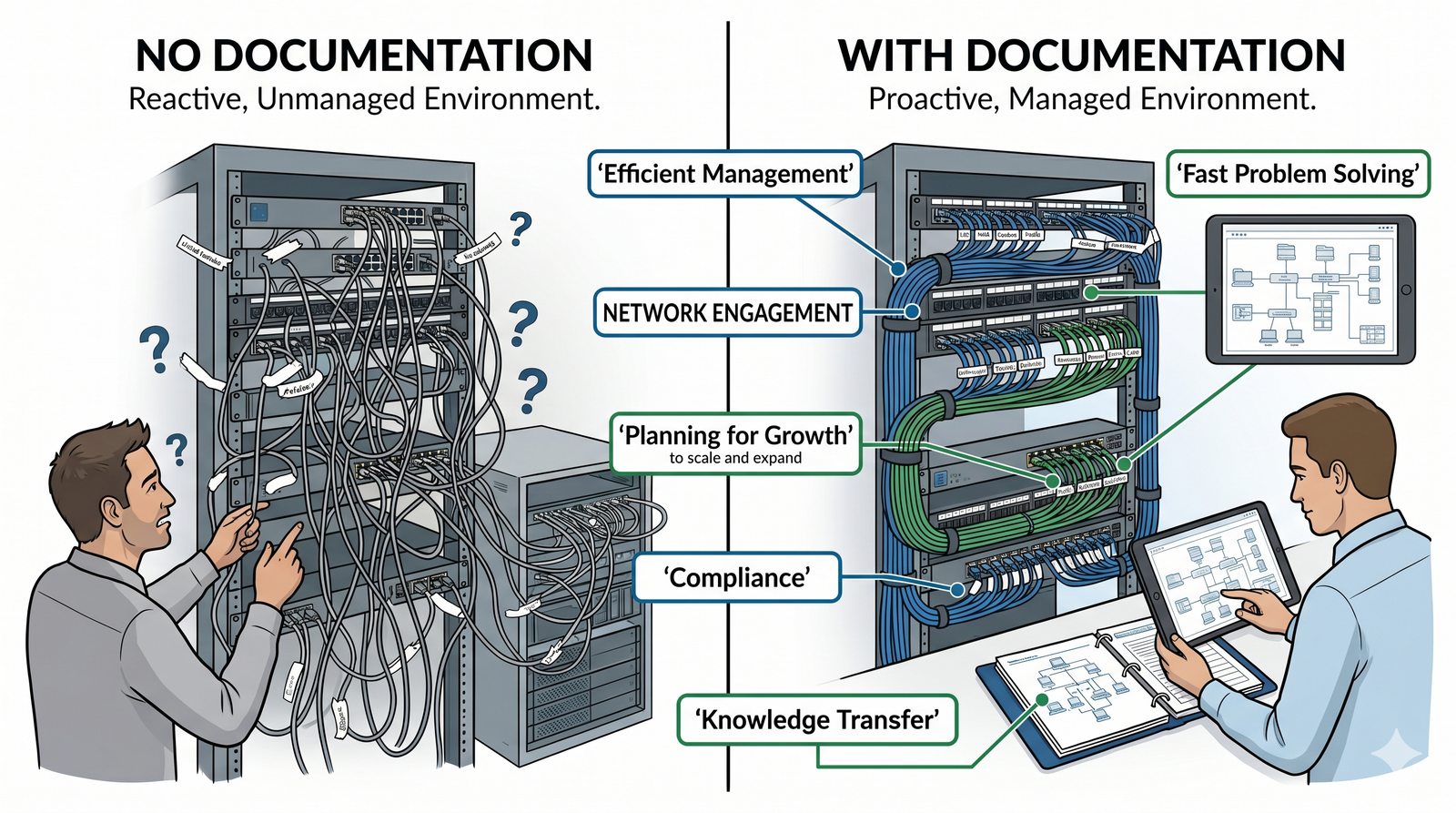

Dlaczego dokumentacja jest tak ważna?
  • Wyobraźmy sobie skomplikowaną maszynę bez instrukcji obsługi.
  • Tak właśnie wygląda sieć bez dokumentacji.
  • Dokumentacja to mapa, instrukcja i historia naszej infrastruktury.
  • Jest ona niezbędna do efektywnego zarządzania, szybkiego rozwiązywania problemów, planowania rozbudowy, zapewnienia zgodności z normami oraz do przekazania wiedzy nowym członkom zespołu IT.

W środowiskach IT często można spotkać się z podejściem traktującym dokumentację jako zbędny formalizm opóźniający realizację właściwych zadań technicznych. Tymczasem rzeczywistość weryfikuje tę postawę w momencie wystąpienia awarii lub konieczności wprowadzenia modyfikacji w sieci. Dokumentacja pełni funkcję pamięci zbiorowej organizacji, która niezależnie od rotacji personelu zapewnia ciągłość wiedzy o infrastrukturze. Bez niej każde działanie na sieci produkcyjnej obarczone jest ryzykiem przypadkowego naruszenia kluczowych usług.

Profesjonalnie prowadzona dokumentacja umożliwia również weryfikację zgodności infrastruktury z obowiązującymi normami i przepisami prawa. W przypadku kontroli lub audytu zewnętrznego brak dokumentacji może skutkować poważnymi konsekwencjami finansowymi i prawnymi dla organizacji. Warto postrzegać dokumentację nie jako koszt, lecz jako inwestycję w stabilność operacyjną i bezpieczeństwo infrastruktury. Nowi członkowie zespołu IT mogą samodzielnie zapoznać się z architekturą sieci dzięki kompletnej dokumentacji, co znacząco skraca czas wdrożenia do obowiązków.

8/60

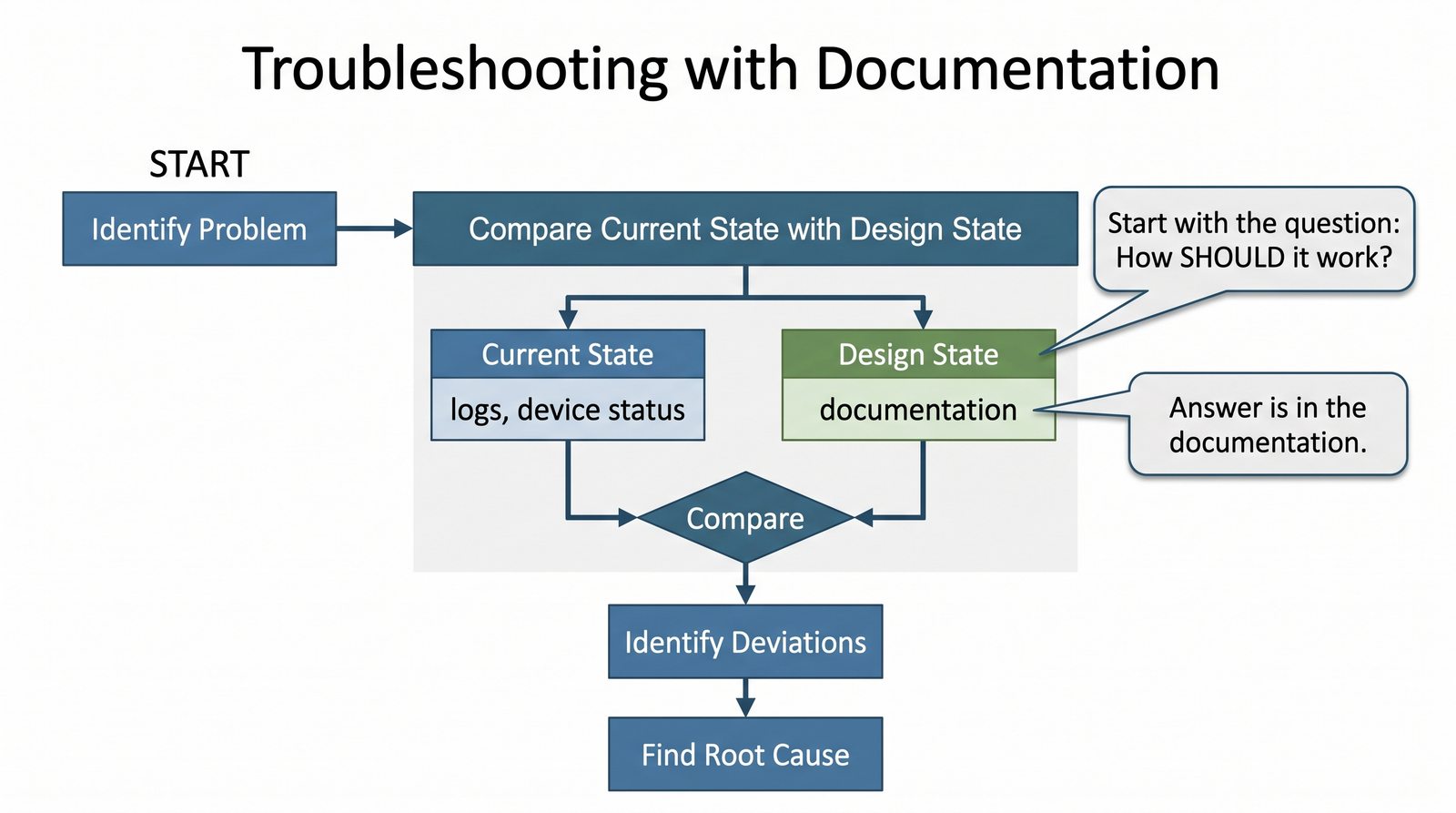

Dokumentacja jako narzędzie operacyjne
  • W codziennej pracy działu IT dobra dokumentacja to oszczędność czasu i pieniędzy.
  • Gdy pojawia się awaria, administrator nie musi "po omacku" szukać, który kabel prowadzi dokąd i jaki adres IP ma dane urządzenie.
  • Sięga do dokumentacji i natychmiast ma pełen obraz sytuacji.
  • Czas rozwiązania problemu (MTTR - Mean Time To Repair) drastycznie się skraca, co minimalizuje przestoje w działaniu firmy.

W codziennej pracy administratora sieci dostęp do aktualnej dokumentacji decyduje o szybkości i skuteczności podejmowanych działań zarówno w sytuacjach awaryjnych, jak i podczas planowanych prac serwisowych. Metryka MTTR jest jednym z kluczowych wskaźników efektywności działania działu IT, a jej wartość w dużym stopniu zależy od jakości posiadanej dokumentacji. Administrator wyposażony w dokładne schematy i opisy konfiguracji może precyzyjnie zlokalizować źródło problemu bez konieczności ręcznego śledzenia okablowania. Dodatkowo aktualna dokumentacja pozwala na symulację skutków planowanych zmian przed ich faktycznym wdrożeniem.

W kontekście operacyjnym szczególne znaczenie ma dokumentacja powykonawcza zawierająca rzeczywiste trasy kablowe i faktyczne konfiguracje urządzeń. Różnice między projektem a stanem faktycznym są naturalne w każdej instalacji, ale muszą być systematycznie odnotowywane i opisywane. Narzędzia do zarządzania dokumentacją oferują funkcje śledzenia zmian i automatycznego powiadamiania o modyfikacjach w infrastrukturze. Integracja dokumentacji z systemami monitoringu umożliwia automatyczne wykrywanie rozbieżności między stanem rzeczywistym a opisanym w dokumentacji.

9/60

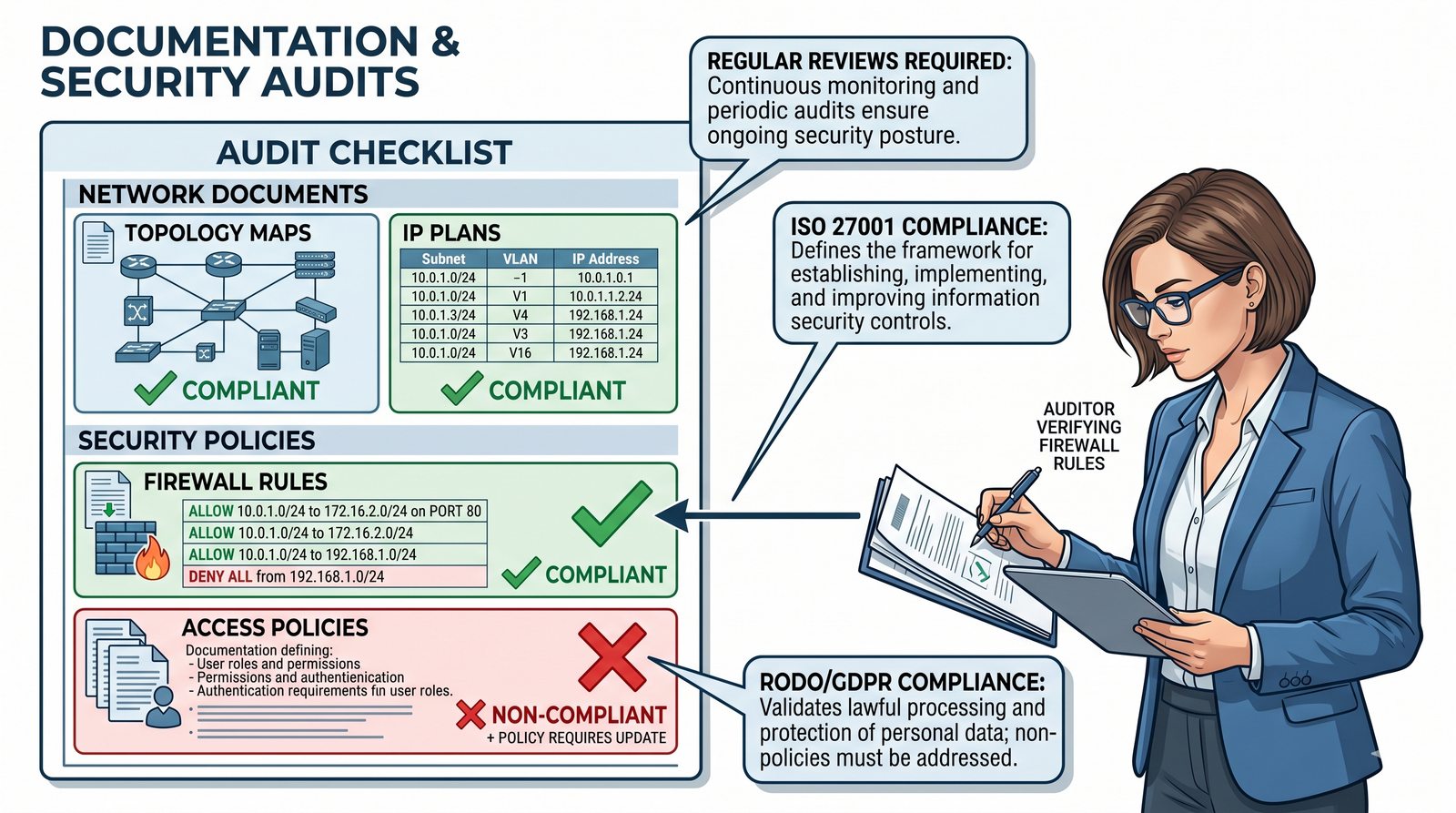

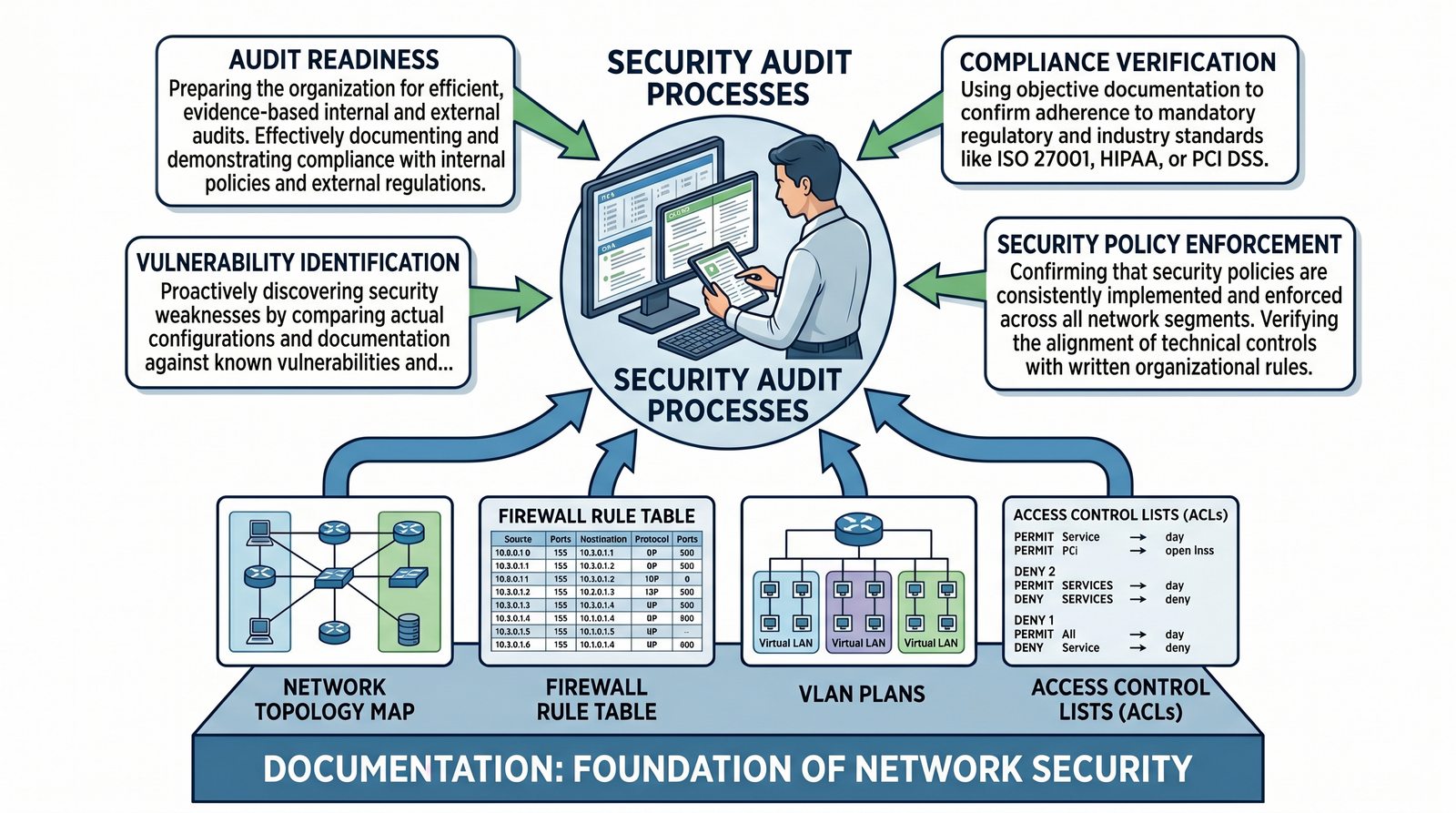

Dokumentacja jako podstawa bezpieczeństwa
  • Z perspektywy bezpieczeństwa, dokumentacja jest kluczowa.
  • Pozwala na przeprowadzanie audytów, weryfikację zgodności z politykami bezpieczeństwa i identyfikację potencjalnych słabych punktów.
  • Dokładna mapa sieci, lista otwartych portów na firewallu czy schemat VLANów to podstawowe narzędzia pracy każdego specjalisty ds. bezpieczeństwa.
  • Bez niej, obrona sieci jest jak obrona miasta bez znajomości jego murów i bram.

Z punktu widzenia bezpieczeństwa sieciowego dokumentacja spełnia funkcję referencyjną umożliwiającą identyfikację odchyleń od stanu pożądanego i wykrywanie potencjalnych zagrożeń. Analitycy bezpieczeństwa w pierwszej kolejności sięgają po schematy sieciowe i reguły firewall, aby zrozumieć architekturę chronionego systemu. Bez tej wiedzy każda próba oceny poziomu bezpieczeństwa opiera się na domysłach i niepełnych informacjach o infrastrukturze. Regularne porównywanie rzeczywistej konfiguracji urządzeń z dokumentacją pozwala wykryć nieautoryzowane zmiany i potencjalne naruszenia polityk bezpieczeństwa.

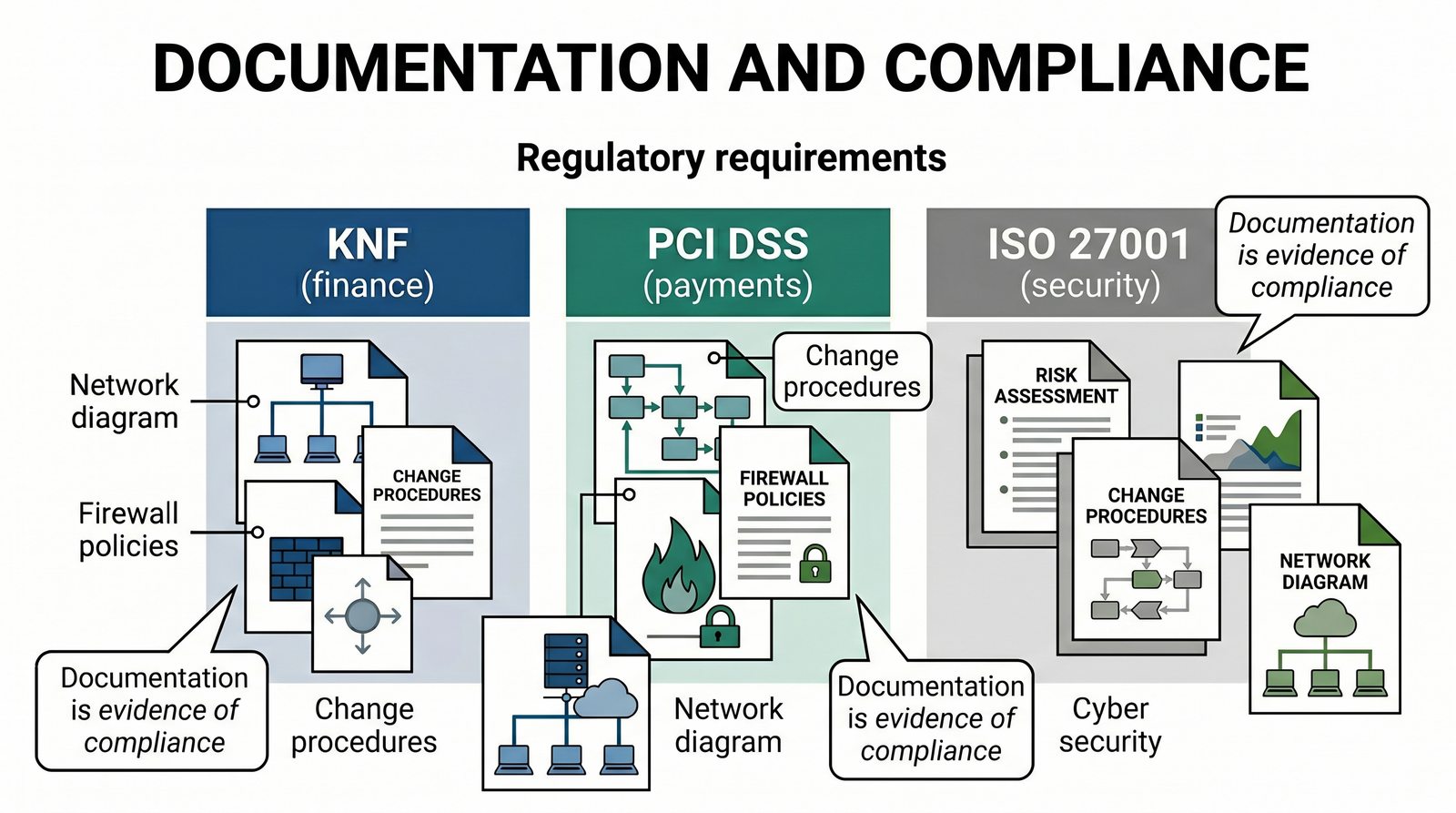

W procesach audytowych dokumentacja pełni funkcję dowodową, potwierdzającą wdrożenie wymaganych mechanizmów ochronnych i zgodność z przyjętymi standardami. Szczegółowa dokumentacja architektury bezpieczeństwa umożliwia przeprowadzanie analizy ryzyka i identyfikację luk w zabezpieczeniach przed ich faktycznym wykorzystaniem przez atakujących. W praktyce okazuje się, że organizacje z dobrze prowadzoną dokumentacją szybciej reagują na incydenty bezpieczeństwa i skuteczniej przeprowadzają analizę powłamaniową. Inwestycja w dokumentację bezpieczeństwa zwraca się wielokrotnie w postaci zmniejszonego ryzyka i niższych kosztów zgodności regulacyjnej.

10/60
Dokumentacja jako narzędzie biznesowe
  • Dla kadry zarządzającej, dokumentacja jest podstawą do podejmowania świadomych decyzji inwestycyjnych.
  • Precyzyjna lista sprzętu pozwala planować budżet na jego wymianę (cykl życia).
  • Analiza wykorzystania portów i pasma, oparta na danych z dokumentacji, pozwala uzasadnić potrzebę rozbudowy.
  • Dokumentacja jest więc mostem między światem technicznym a światem biznesu.

Tłumaczenie technicznych aspektów infrastruktury sieciowej na język zrozumiały dla kadry zarządzającej stanowi jedno z kluczowych wyzwań w komunikacji wewnętrznej działów IT. Dokumentacja projektowa dostarcza danych niezbędnych do podejmowania racjonalnych decyzji inwestycyjnych dotyczących rozbudowy i modernizacji infrastruktury. Precyzyjne zestawienie sprzętu z datami zakupu i przewidywanym okresem eksploatacji umożliwia planowanie wydatków kapitałowych w perspektywie wieloletniej. Analiza trendów wykorzystania zasobów sieci w połączeniu z dokumentacją techniczną pozwala przewidzieć moment konieczności rozbudowy infrastruktury.

W kontekście biznesowym dokumentacja pełni również funkcję zabezpieczenia wartości majątku firmy poprzez inwentaryzację składników infrastruktury IT. W przypadku fuzji lub przejęć kompletna dokumentacja sieciowa istotnie zwiększa wartość wycenianej spółki i przyspiesza proces due diligence. Działy finansowe wykorzystują dokumentację do optymalizacji kosztów utrzymania poprzez identyfikację nieużywanych lub zbędnych zasobów sieciowych. Współpraca między działem IT a zarządem staje się efektywniejsza, gdy obie strony posługują się tymi samymi danymi pochodzącymi z aktualnej dokumentacji infrastruktury.

11/60

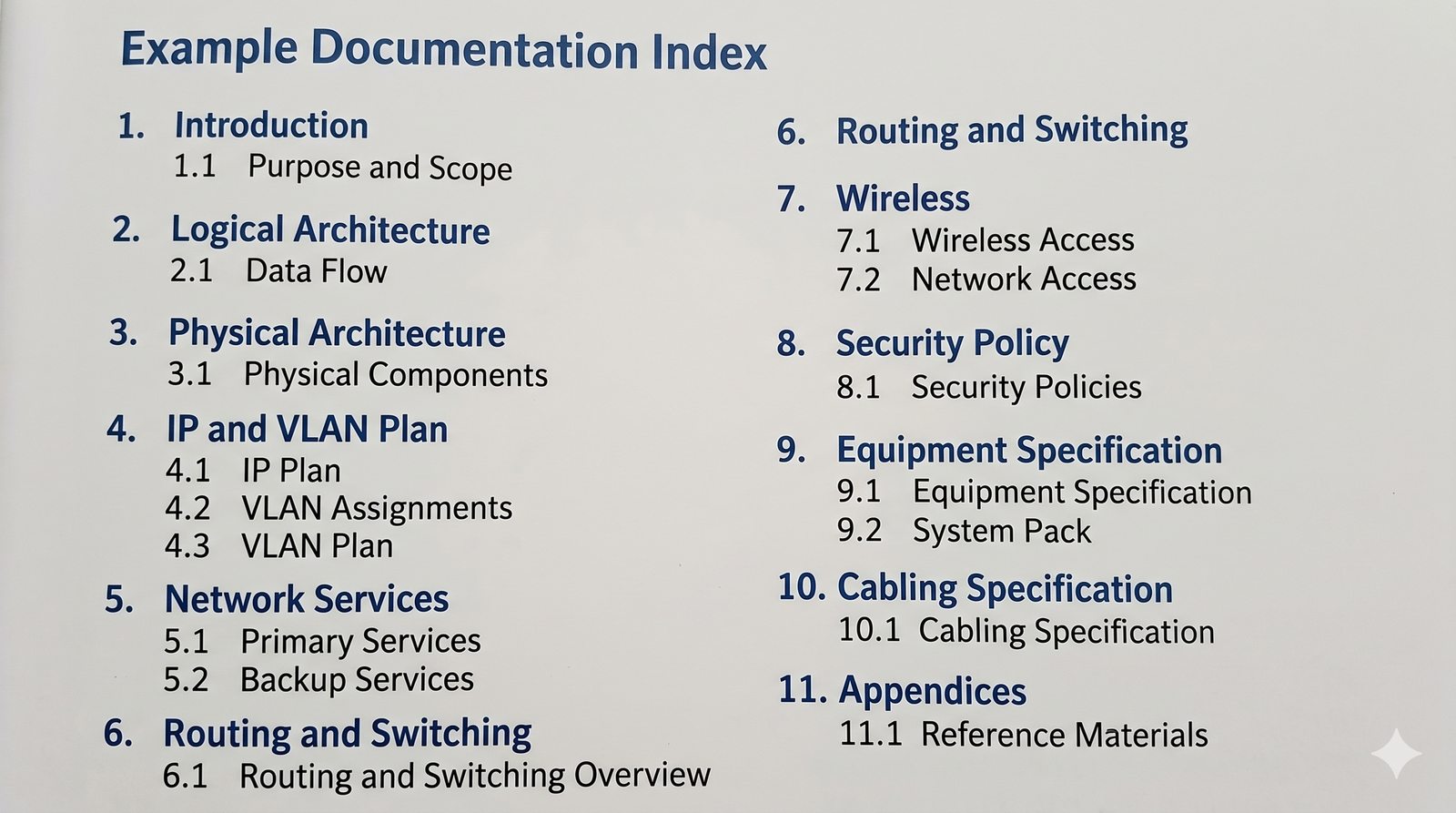

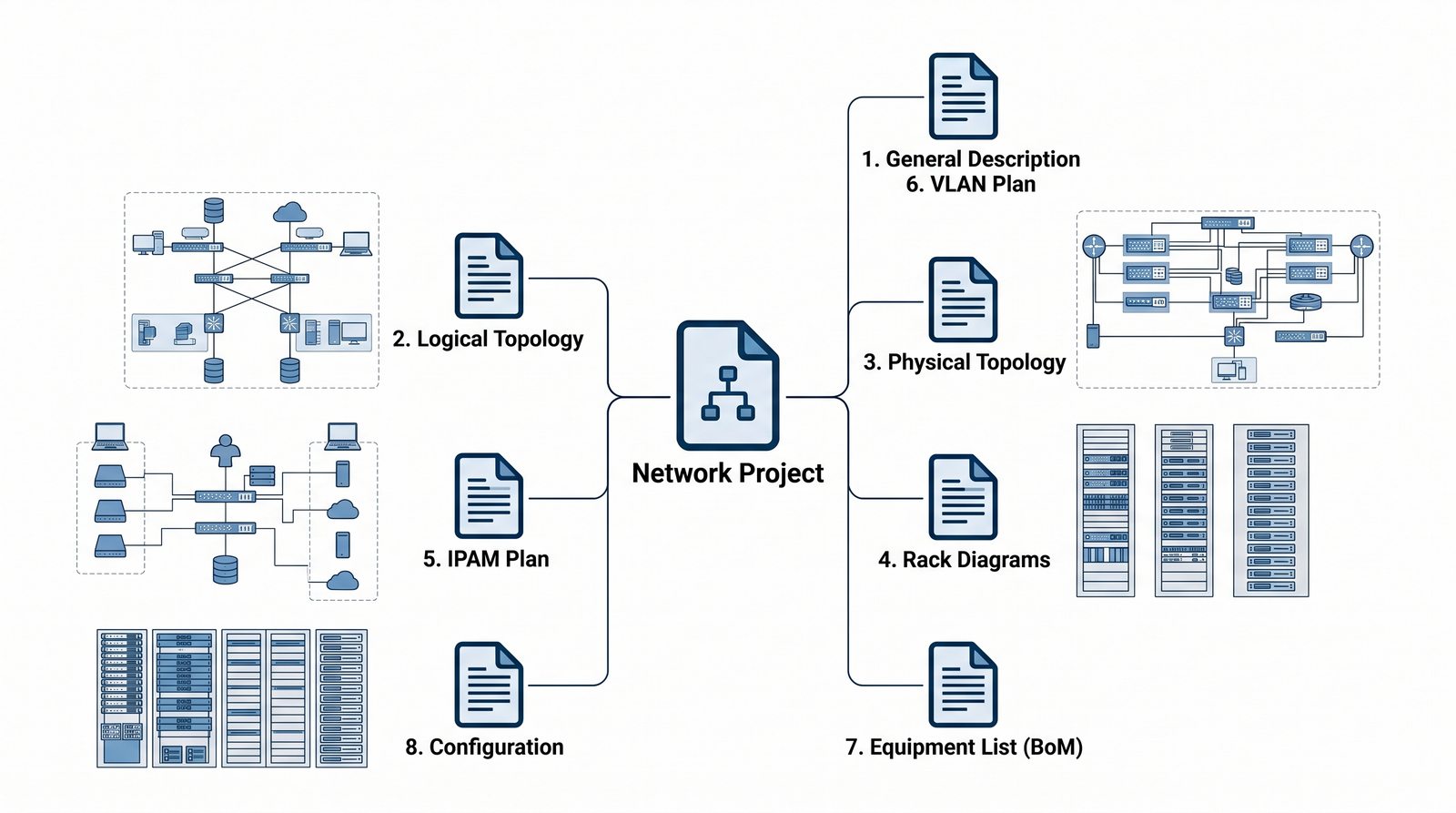

Struktura dokumentacji projektowej
  • Kompletny projekt techniczny sieci powinien być ustrukturyzowanym dokumentem, składającym się z kilku kluczowych sekcji.
  • Taka struktura zapewnia czytelność i pozwala szybko odnaleźć potrzebne informacje.
  • Omówimy teraz najważniejsze elementy, które powinny znaleźć się w każdym profesjonalnym projekcie.

Profesjonalna dokumentacja projektowa wymaga starannie przemyślanej struktury, która umożliwia szybkie odnajdywanie potrzebnych informacji przez różnych odbiorców. Każda sekcja dokumentacji pełni określoną funkcję i adresowana jest do konkretnej grupy interesariuszy, od kadry zarządzającej po techników instalacyjnych. Ujednolicona struktura dokumentacji w skali całej organizacji pozwala na wypracowanie spójnego standardu, który jest zrozumiały dla wszystkich członków zespołu IT. Warto poświęcić czas na zaprojektowanie szablonów dokumentacji na początku projektu, co znacząco przyspieszy późniejsze prace.

W praktyce inżynierskiej najczęściej stosuje się podział dokumentacji na część opisową, graficzną i specyfikacyjną, co pozwala na zachowanie czytelności nawet w przypadku bardzo rozbudowanych projektów. Część opisowa zawiera uzasadnienia podjętych decyzji projektowych oraz opis założeń biznesowych i technicznych. Część graficzna prezentuje schematy topologii logicznej i fizycznej, które są kluczowe dla zrozumienia architektury sieci. Specyfikacje techniczne i zestawienia materiałowe stanowią podstawę do realizacji zamówień i kosztorysowania inwestycji.

12/60

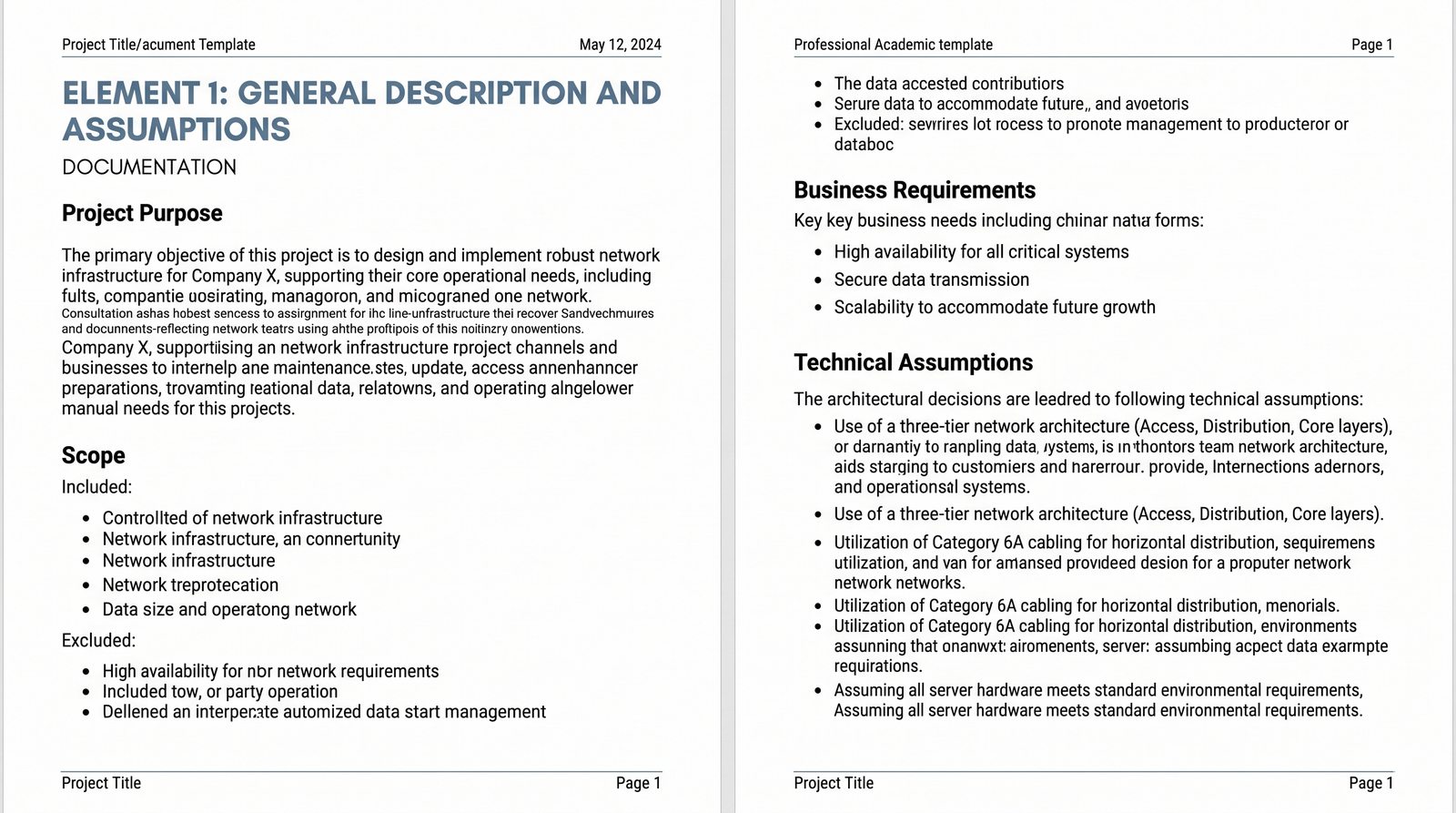

Element 1: Opis ogólny i założenia
  • To jest wprowadzenie do projektu.
  • Sekcja ta powinna w klarowny sposób opisywać:
  • Cel projektu: Co chcemy osiągnąć? (np. "Budowa infrastruktury sieciowej dla nowego biura firmy X").
  • Zakres projektu: Co projekt obejmuje, a czego nie? (np. "Projekt obejmuje sieć LAN i WLAN, ale nie obejmuje połączenia z internetem").
  • Wymagania biznesowe: Jakie potrzeby firmy ma zaspokoić nowa sieć?
  • Główne założenia techniczne: Jakie kluczowe decyzje architektoniczne zostały podjęte? (np. "Sieć oparta na architekturze trójwarstwowej, okablowanie w standardzie Kat.
  • 6A").

Opis ogólny projektu stanowi wizytówkę całej dokumentacji i często jest pierwszą sekcją czytaną przez osoby decyzyjne oraz audytorów zewnętrznych. W tej części należy zawrzeć kontekst biznesowy realizowanego przedsięwzięcia oraz zdefiniować oczekiwane rezultaty projektu w mierzalnych kategoriach. Precyzyjne określenie zakresu projektu jest kluczowe dla uniknięcia nieporozumień między inwestorem a wykonawcą w trakcie realizacji. Dobrze sformułowane założenia techniczne stanowią punkt odniesienia dla wszystkich późniejszych decyzji projektowych.

Przy definiowaniu wymagań biznesowych warto skorzystać z metodyk takich jak SMART, które zapewniają kompletność i mierzalność zdefiniowanych celów. Założenia techniczne powinny określać nie tylko wybrane technologie i standardy, ale także dopuszczalne odchylenia i tolerancje wykonawcze. W dokumentacji warto również zawrzeć opis założeń dotyczących przyszłej rozbudowy i skalowania infrastruktury. Określenie priorytetów między takimi cechami jak koszt, wydajność i niezawodność ułatwia podejmowanie decyzji w sytuacjach konfliktowych.

13/60

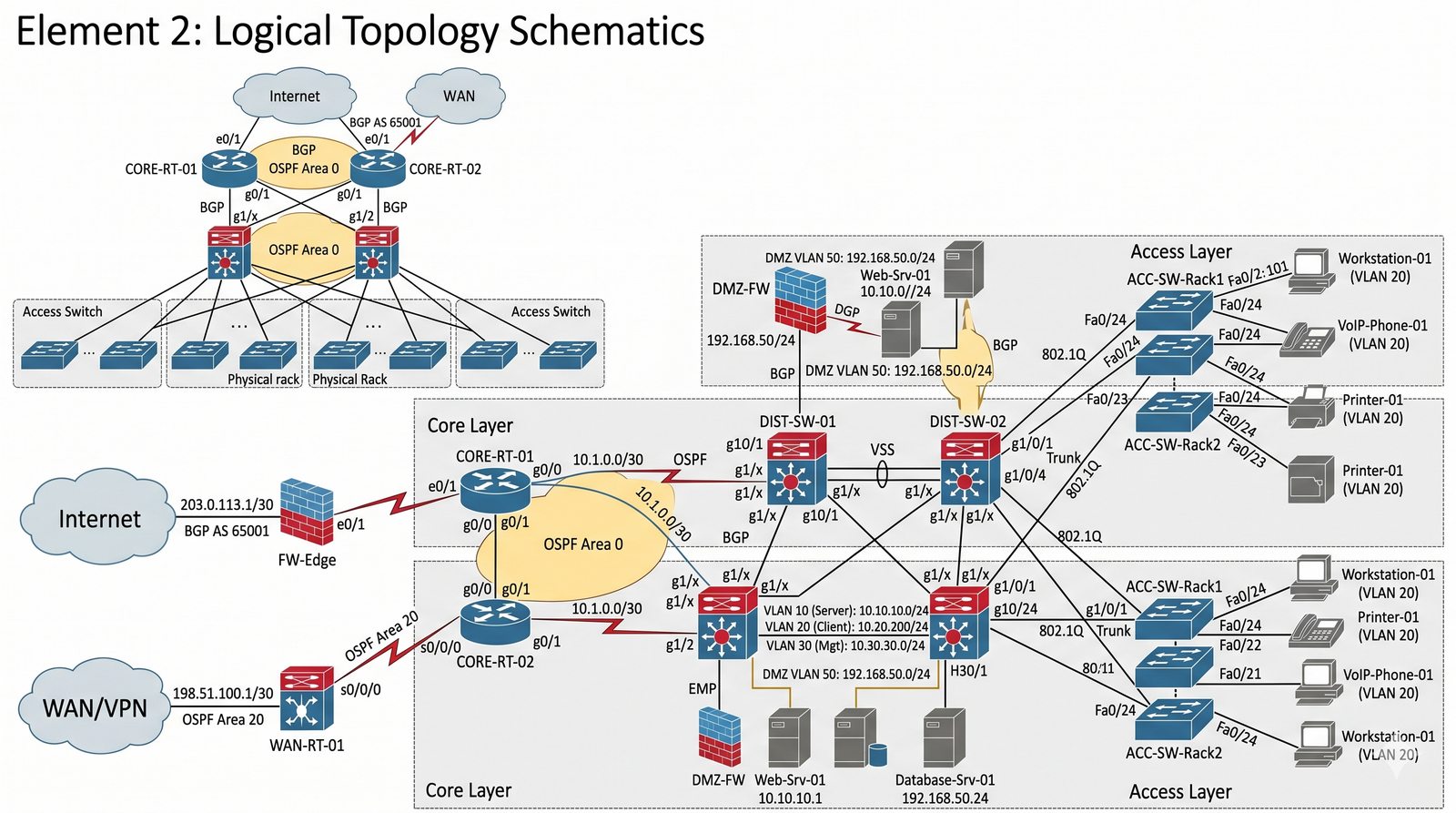

Element 2: Schematy topologii logicznej
  • Schematy logiczne to "mapa duszy" sieci.
  • Pokazują one, jak dane przepływają między urządzeniami, niezależnie od ich fizycznej lokalizacji.
  • Powinny zawierać:
  • Połączenia między routerami, firewallami i przełącznikami (rdzeniowymi, dystrybucyjnymi).
  • Zdefiniowane podsieci IP i VLANy.
  • Informacje o protokołach routingu.
  • Połączenia z sieciami zewnętrznymi (Internet, oddziały).
  • Należy tworzyć zarówno schemat ogólny (high-level), jak i bardziej szczegółowe schematy dla poszczególnych lokalizacji (low-level).

Schematy topologii logicznej abstrahują od fizycznej lokalizacji urządzeń i koncentrują się na przepływie danych, relacjach między podsieciami oraz zasadach routingu w sieci. Tworzenie tego typu schematów wymaga dogłębnego zrozumienia protokołów sieciowych i umiejętności modelowania zależności logicznych między komponentami. W praktyce stosuje się kilka poziomów szczegółowości schematów logicznych, od ogólnego widoku całej sieci po szczegółowe diagramy dla poszczególnych lokalizacji. Odpowiednio przygotowana legenda symboli znacząco ułatwia interpretację schematów przez osoby niezaangażowane w proces projektowy.

Nowoczesne narzędzia do tworzenia schematów oferują funkcje automatycznego generowania diagramów logicznych na podstawie danych pobranych z systemów zarządzania. Dzięki temu schematy mogą być na bieżąco aktualizowane bez konieczności ręcznego przerysowywania, co eliminuje ryzyko rozbieżności między dokumentacją a rzeczywistością. W schematach logicznych warto uwzględniać informacje o protokołach routingu, numerach systemów autonomicznych oraz relacjach sąsiedztwa BGP. Ważne jest również oznaczenie na schematach punktów granicznych sieci i interfejsów łączących z sieciami zewnętrznymi.

14/60

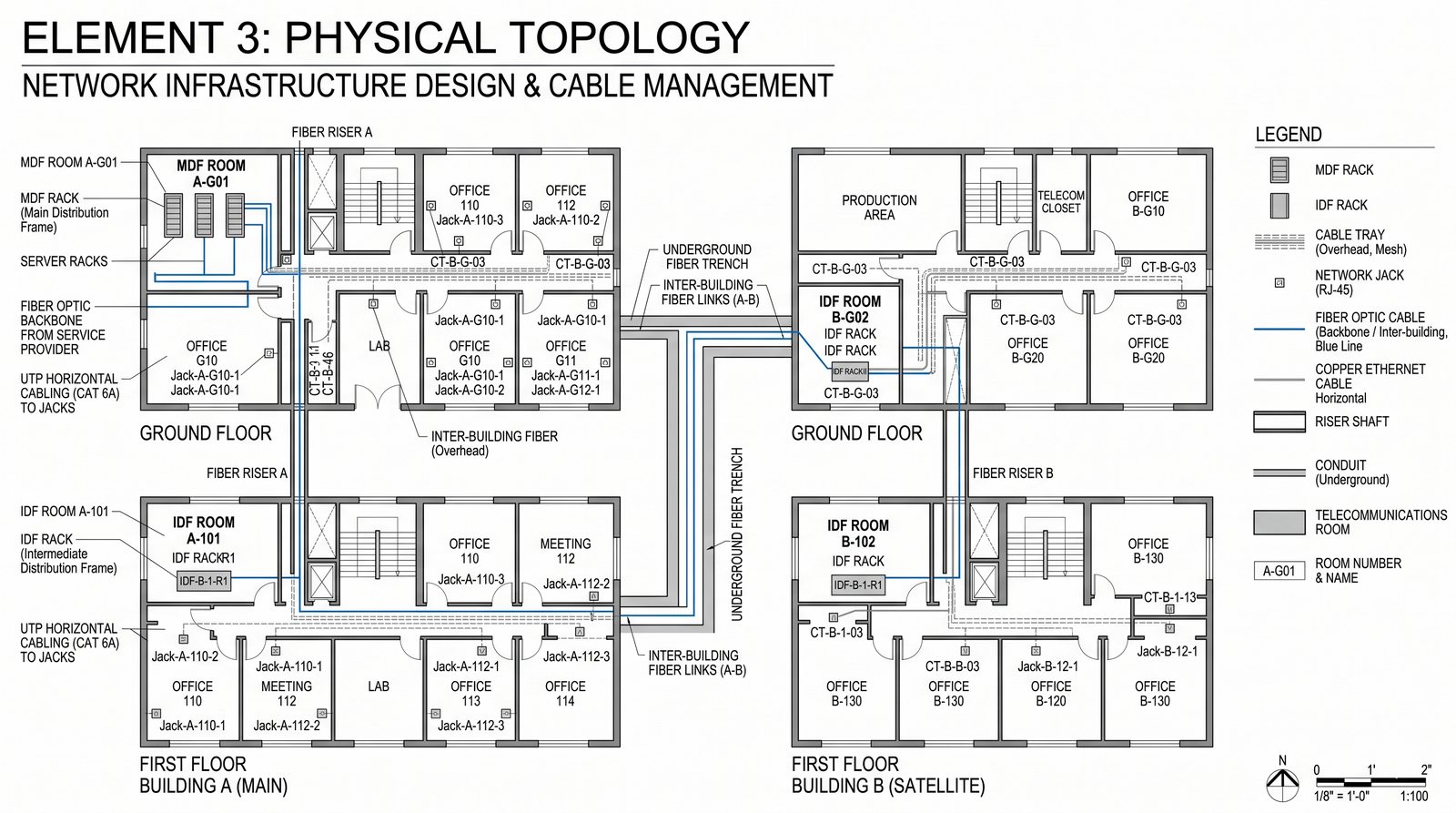

Element 3: Schematy topologii fizycznej
  • Schematy fizyczne pokazują, gdzie i jak elementy sieci są fizycznie zainstalowane.
  • Są one niezbędne dla instalatorów i techników utrzymania.
  • Kluczowe elementy to:
  • Rzuty budynków: Z naniesionymi lokalizacjami szaf RACK (MDF, IDF), trasami kablowymi oraz numeracją gniazd sieciowych.
  • Schematy połączeń międzybudynkowych: Pokazujące trasy światłowodów w kampusie.

Schematy topologii fizycznej są niezbędnym narzędziem pracy dla instalatorów okablowania, techników serwisowych oraz osób odpowiedzialnych za gospodarkę kablową w szafach RACK. Dokładne odwzorowanie przebiegu tras kablowych na rzutach budynku umożliwia precyzyjne planowanie prac instalacyjnych i unikanie kolizji z innymi instalacjami budynkowymi. Numeryczne oznaczenia gniazd sieciowych na schematach fizycznych powinny być w pełni zgodne z etykietami naklejonymi na panelach krosowniczych. Każda zmiana trasy kablowej podczas instalacji musi być niezwłocznie naniesiona na dokumentację fizyczną.

W przypadku rozległych kampusów szczególnego znaczenia nabierają schematy połączeń międzybudynkowych z zaznaczonymi złączami światłowodowymi i tłumiennościami poszczególnych odcinków. Dokumentacja fizyczna powinna zawierać również informacje o typach i kategoriach zastosowanych kabli oraz zastosowanych metodach ekranowania. W szafach RACK każdy element powinien być jednoznacznie przypisany do konkretnej jednostki wysokości z zachowaniem standardowego formatu opisu. Fotografie wnętrz szaf wykonane po zakończeniu instalacji stanowią cenny materiał uzupełniający dla schematów fizycznych.

15/60

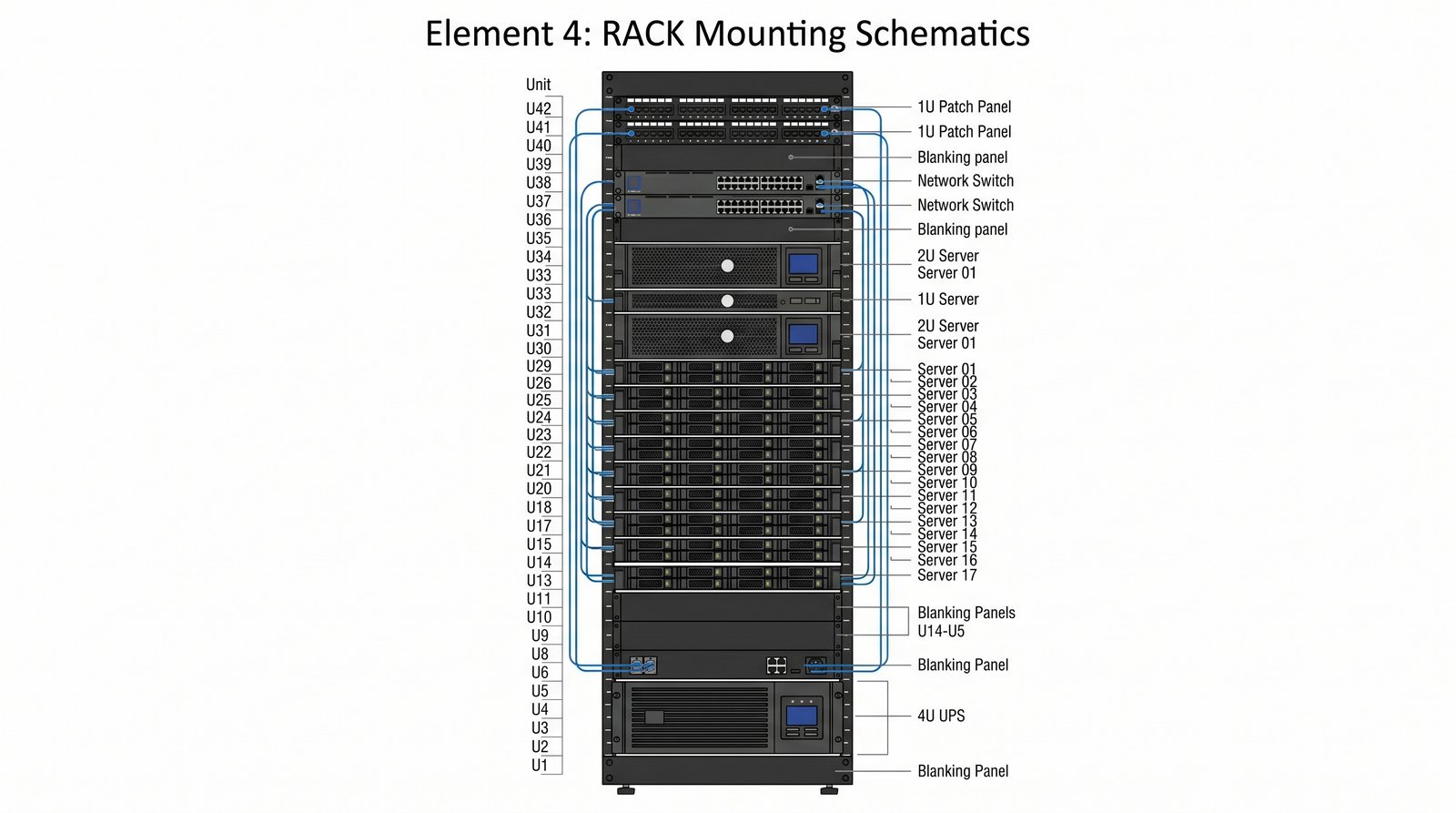

Element 4: Schematy montażu w szafach RACK
  • Jest to szczegółowy plan rozmieszczenia każdego elementu w każdej szafie dystrybucyjnej.
  • Schemat taki (tzw. rack elevation diagram) powinien pokazywać, na której wysokości (U) zamontowany jest każdy panel krosowniczy, organizer, przełącznik, serwer czy UPS.
  • Ułatwia to instalację, zapewnia prawidłowy przepływ powietrza i pozwala na szybką identyfikację urządzeń podczas prac serwisowych.

Schematy montażowe szaf RACK, określane również jako rack elevation diagrams, stanowią szczegółowy plan rozmieszczenia każdego komponentu w pionowej przestrzeni szafy 19-calowej. Prawidłowe zaplanowanie rozmieszczenia urządzeń w szafie ma bezpośredni wpływ na efektywność chłodzenia i dostępność serwisową poszczególnych komponentów. Zasada montażu urządzeń aktywnych w przedniej części szafy, a paneli krosowniczych w tylnej lub na przemian, wynika z wymogów przepływu powietrza i organizacji okablowania. Profesjonalny schemat montażowy uwzględnia również planowanie obciążenia zasilania poszczególnych sekcji szafy.

Przy projektowaniu rozmieszczenia urządzeń w szafie należy uwzględnić przepusty kablowe dla okablowania poziomego i pionowego oraz zostawić zapas miejsca na przyszłą rozbudowę. Organizery poziome i pionowe pełnią istotną funkcję w utrzymaniu ładu kablowego i powinny być uwzględnione na schemacie montażowym. W dokumentacji warto zawrzeć również informacje o rozmieszczeniu listew zasilających PDU i sposobie podłączenia zasilania awaryjnego UPS. Dobrze zaprojektowany schemat montażowy szafy może znacząco skrócić czas prac instalacyjnych i serwisowych.

16/60

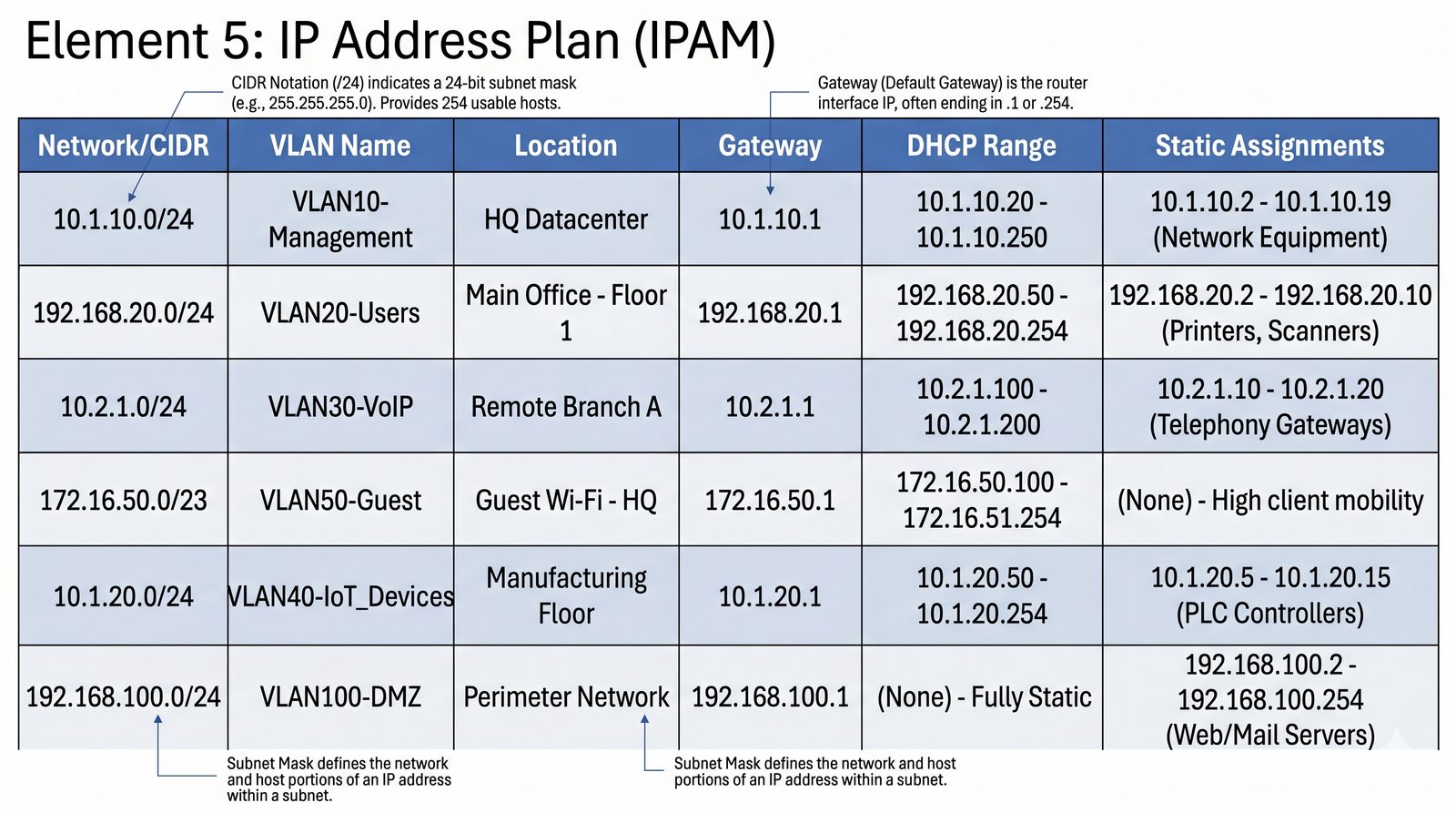

Element 5: Plan adresacji IP (IPAM)
  • To jeden z najważniejszych dokumentów.
  • Powinien mieć formę tabelaryczną i zawierać szczegółowe informacje o każdej zdefiniowanej podsieci:
  • Adres sieci i maska (w notacji CIDR).
  • Nazwa/opis VLANu.
  • Lokalizacja/przeznaczenie.
  • Adres bramy domyślnej.
  • Zakres adresów dla serwera DHCP.
  • Lista zarezerwowanych/statycznych adresów IP i urządzeń, do których są przypisane.

Plan adresacji IP w formacie tabelarycznym stanowi jeden z najczęściej używanych dokumentów w codziennej praktyce administratora sieci i inżyniera utrzymania. Każdy wpis w tabeli adresacji powinien zawierać nie tylko parametry sieciowe, ale również opis przeznaczenia danej podsieci i odniesienie do konkretnej lokalizacji. W przypadku stosowania mechanizmu VLSM szczególnie istotne jest zachowanie hierarchii przydziału zakresów adresowych dla poszczególnych lokalizacji. Systematyczne aktualizowanie planu adresacji o nowo przydzielone adresy i rezerwacje DHCP zapobiega konfliktom adresowym.

Narzędzia klasy IPAM automatyzują proces zarządzania adresacją i oferują funkcje wykrywania konfliktów oraz monitorowania wykorzystania przestrzeni adresowej. Integracja IPAM z systemem DHCP i DNS pozwala na zachowanie spójności między planem a rzeczywistą konfiguracją usług sieciowych. W przypadku sieci wielooddziałowych plan adresacji powinien uwzględniać przydział zakresów adresowych z możliwością agregacji tras na poziomie centralnym. Dobrze zaprojektowany schemat adresacji IP ułatwia wdrażanie polityk routingu i zarządzanie listami kontroli dostępu.

17/60

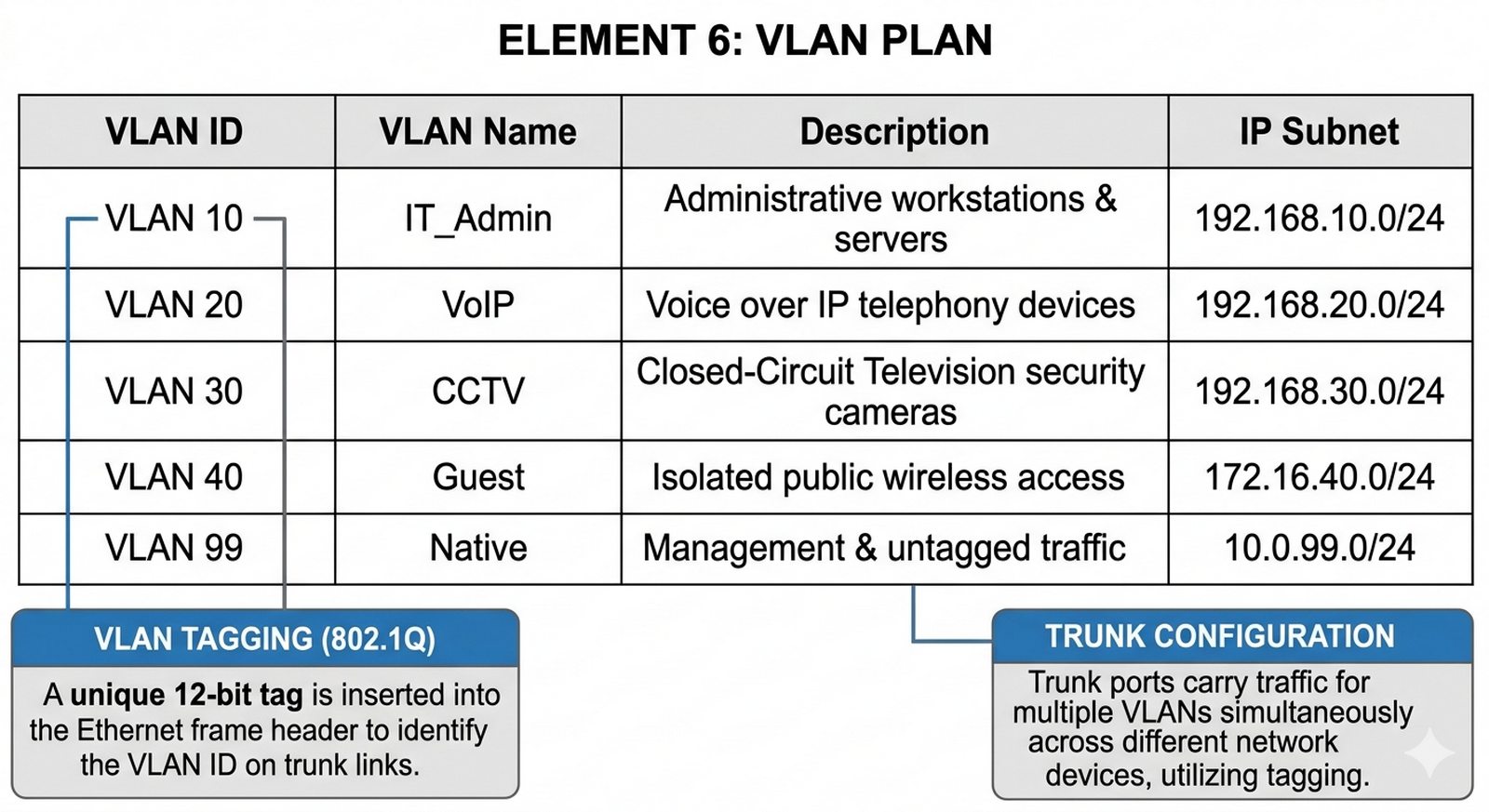

Element 6: Plan VLAN
  • Dokument ten, często będący częścią IPAM, definiuje wszystkie sieci VLAN w projekcie.
  • Powinien zawierać co najmniej:
  • Numer VLAN ID: (np. 10, 20, 30).
  • Nazwa VLANu: (np. "IT_Admin", "VoIP", "CCTV").
  • Opis: Szczegółowe przeznaczenie danej sieci VLAN.
  • Przypisana podsieć IP: (np. 10.1.10.0/24).
  • Taka tabela jest niezbędna do konfiguracji przełączników i firewalla.

Plan VLAN w bezpośredni sposób powiązany jest z planem adresacji IP i wymaga równie starannego przemyślenia struktury logicznej sieci w kontekście bezpieczeństwa i wydajności. Każda sieć VLAN powinna być przypisana do konkretnej funkcji biznesowej lub grupy użytkowników, co ułatwia zarządzanie politykami dostępu od poziomu przełącznika. Standardem branżowym jest stosowanie określonych przedziałów numerów VLAN dla poszczególnych kategorii ruchu, na przykład wartości niskich dla ruchu zarządzania i wyższych dla sieci użytkowników. W dokumentacji warto zawrzeć również informacje o przypisaniu VLAN do poszczególnych portów na przełącznikach.

W przypadku sieci rozległych obejmujących wiele lokalizacji plan VLAN powinien być spójny w skali całej organizacji, co umożliwia tworzenie jednolitych polityk bezpieczeństwa. Ruch między poszczególnymi VLAN powinien być kontrolowany przez firewall lub router z odpowiednio skonfigurowanymi listami dostępu. W dokumentacji należy opisać również konfigurację VLAN natywnego i mechanizmów bezpieczeństwa takich jak Private VLAN czy izolacja portów. Regularny przegląd i weryfikacja planu VLAN pozwala na wykrycie nieużywanych sieci i optymalizację wykorzystania przełączników.

18/60

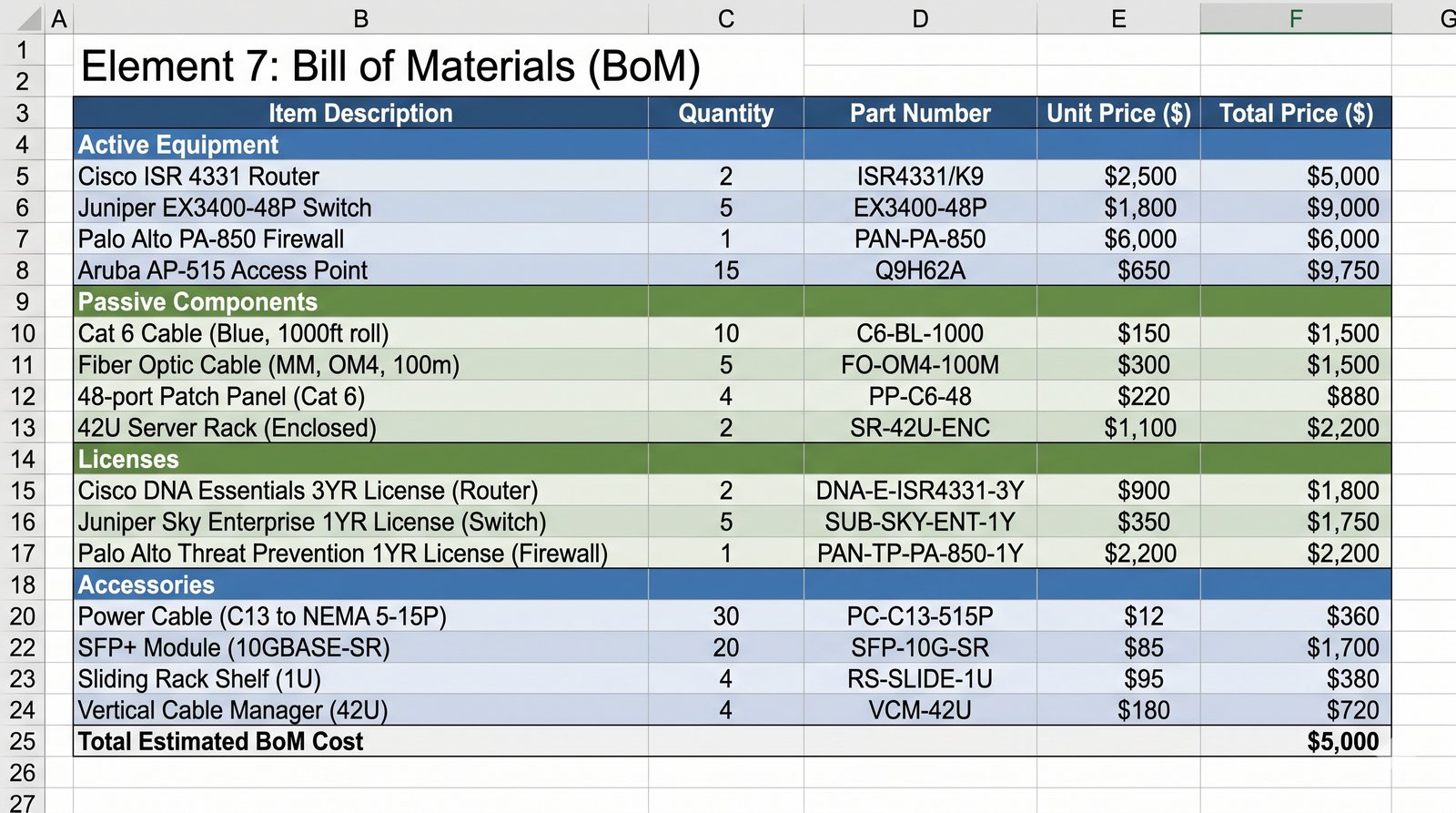

Element 7: Lista sprzętu i materiałów (BoM)
  • Bill of Materials (BoM) to szczegółowa lista wszystkich komponentów potrzebnych do realizacji projektu.
  • Powinna zawierać:
  • Urządzenia aktywne: Dokładny model i ilość routerów, przełączników, firewalli, punktów dostępowych.
  • Komponenty pasywne: Ilość i typ kabli, paneli krosowniczych, gniazd, szaf RACK.
  • Licencje: Wymagane licencje na oprogramowanie (np. dla firewalla, kontrolera WLAN).
  • Akcesoria: Kable zasilające, patchcordy, moduły SFP, itp.
  • BoM jest podstawą do przygotowania kosztorysu i złożenia zamówień.

Bill of Materials jest dokumentem o kluczowym znaczeniu dla procesu zakupowego i logistycznego każdego projektu infrastrukturalnego, ponieważ stanowi podstawę do zamawiania wszystkich niezbędnych komponentów. Precyzyjne określenie modeli urządzeń aktywnych wraz z wersjami oprogramowania i wymaganymi licencjami zapobiega pomyłkom zakupowym i opóźnieniom w realizacji. W przypadku komponentów pasywnych szczególnie istotne jest podanie dokładnych długości kabli, ilości gniazd i typów modułów SFP. BoM powinien być regularnie weryfikowany i aktualizowany w trakcie realizacji projektu o rzeczywiście zainstalowane komponenty.

W nowoczesnych projektach lista materiałów jest często generowana automatycznie przez narzędzia do zarządzania infrastrukturą na podstawie zdefiniowanych w systemie urządzeń i połączeń. Integracja BoM z systemem zakupowym umożliwia automatyczne składanie zamówień i śledzenie terminów dostaw poszczególnych komponentów. W dokumentacji warto zawrzeć również informacje o przewidywanych czasach realizacji zamówień i alternatywnych modelach urządzeń w przypadku problemów z dostępnością. Dobrze przygotowany BoM ułatwia również późniejsze planowanie cyklu wymiany sprzętu i zarządzanie gwarancjami.

19/60

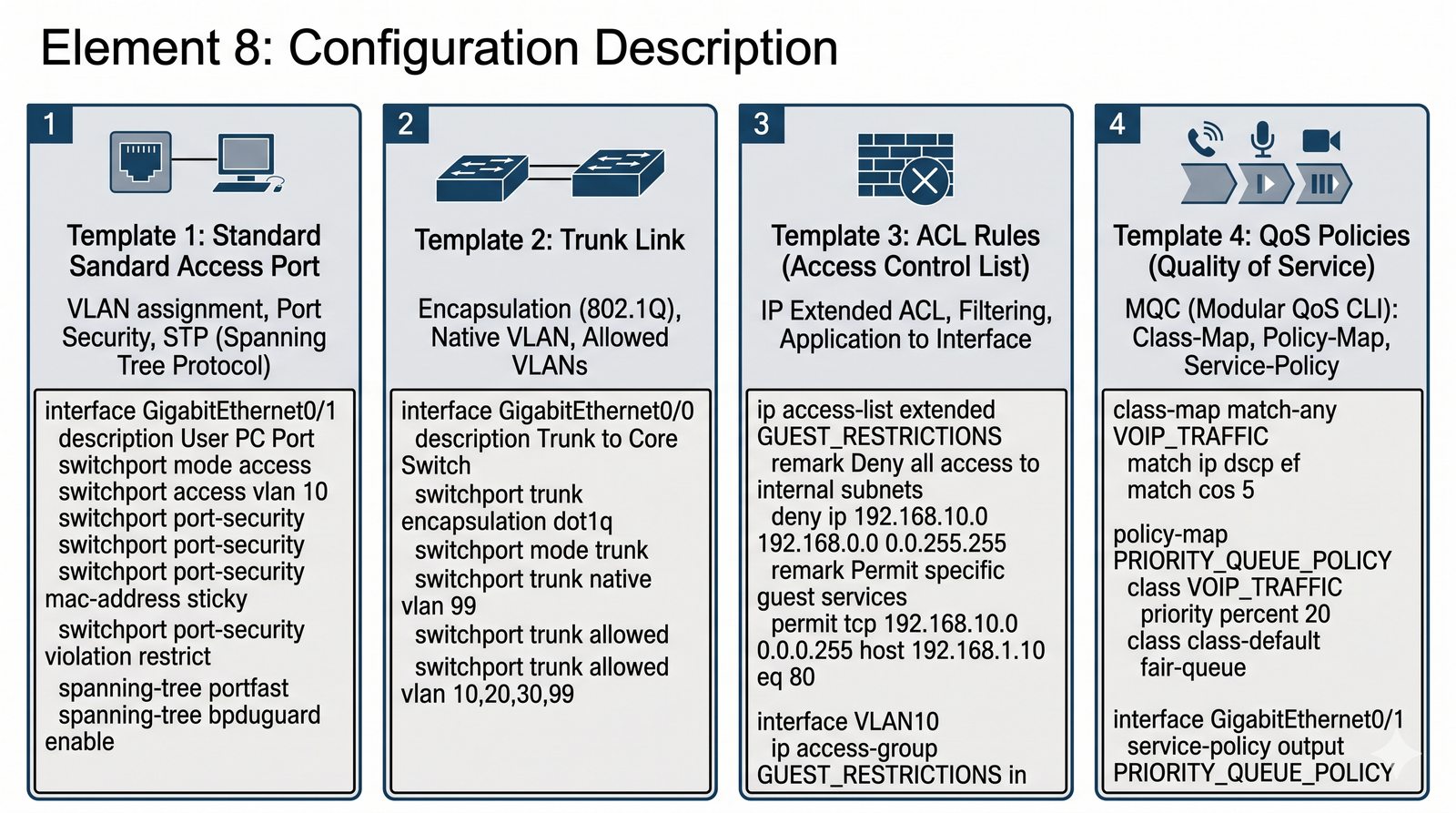

Element 8: Opis konfiguracji
  • Ta sekcja powinna zawierać opis kluczowych aspektów konfiguracji oraz w miarę możliwości szablony konfiguracyjne dla poszczególnych typów urządzeń.
  • Przykładowe elementy:
  • Standardowa konfiguracja portu dostępowego na przełączniku (z przypisaniem do VLAN, konfigurację port security, STP).
  • Konfiguracja łączy trunkowych.
  • Opis konfiguracji protokołów routingu.
  • Kluczowe reguły ACL na firewallu.
  • Polityki QoS.

Dokumentacja konfiguracji urządzeń sieciowych powinna wykraczać poza zwykłe zrzuty plików konfiguracyjnych i zawierać opis uzasadniający przyjęte parametry i ustawienia. Szablony konfiguracyjne umożliwiają szybkie i powtarzalne wdrażanie nowych urządzeń zgodnie z przyjętymi w organizacji standardami. Opis konfiguracji powinien uwzględniać specyfikę poszczególnych warstw architektury sieciowej, od przełączników dostępowych po urządzenia brzegowe. Szczególną uwagę należy poświęcić konfiguracji mechanizmów bezpieczeństwa takich jak port security, storm control czy DHCP snooping.

W praktyce warto przygotować odrębne szablony konfiguracyjne dla każdego typu urządzenia w sieci z uwzględnieniem specyficznych dla niego funkcji i parametrów. Dokumentacja konfiguracji powinna również zawierać opis procedur zarządzania hasłami i kluczami dostępu do urządzeń. W przypadku stosowania scentralizowanego zarządzania konfiguracją warto opisać strukturę katalogów i polityki wersjonowania plików konfiguracyjnych. Automatyzacja wdrażania konfiguracji za pomocą narzędzi takich jak Ansible wymaga szczególnie starannej dokumentacji używanych szablonów i zmiennych.

20/60

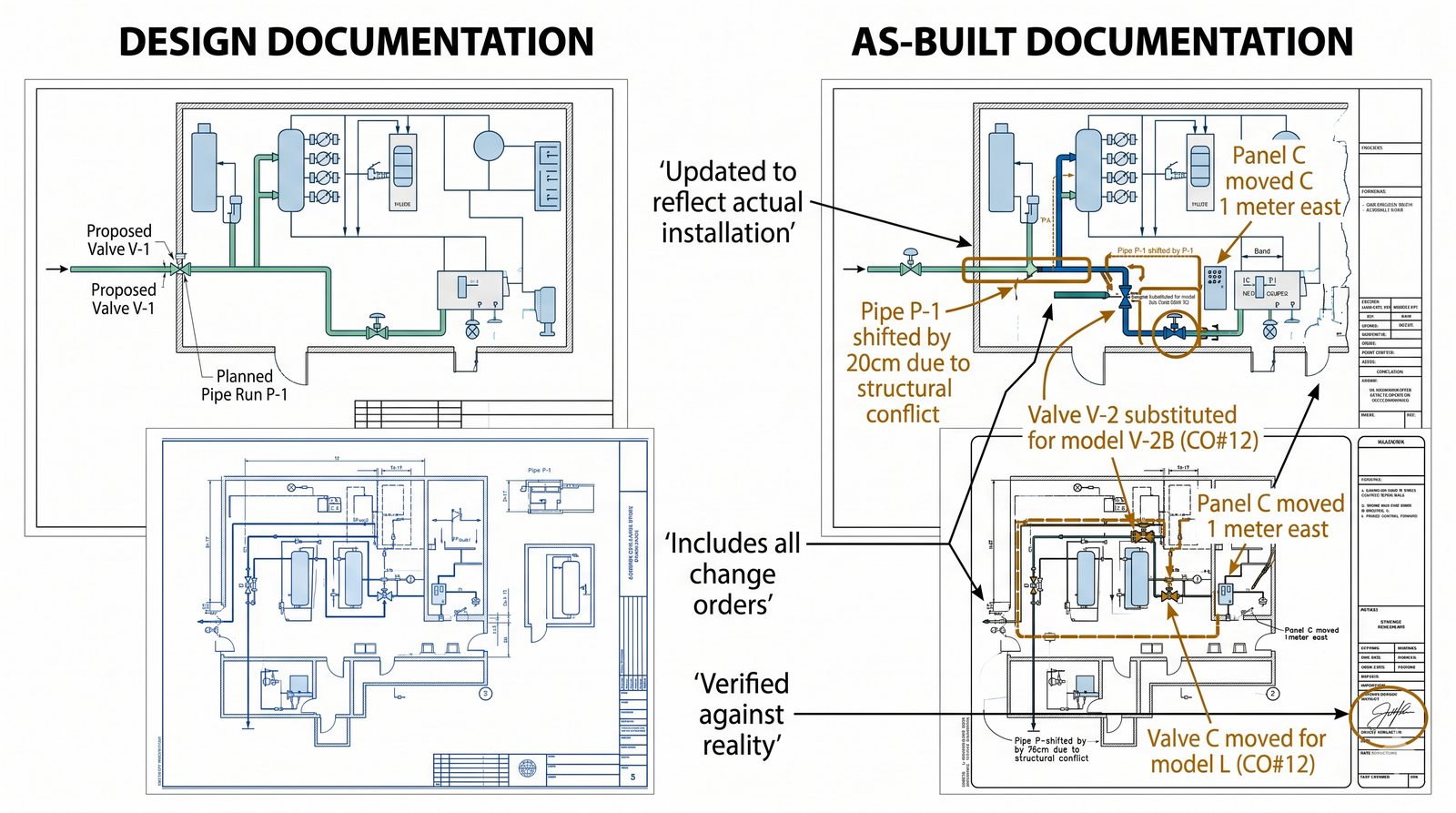

Dokumentacja powykonawcza ("as-built")
  • Dokumentacja projektowa opisuje, jak sieć *powinna* wyglądać.
  • Dokumentacja powykonawcza opisuje, jak sieć wygląda *faktycznie* po zakończeniu instalacji.
  • Jest to zaktualizowana wersja projektu, która uwzględnia wszystkie zmiany i odstępstwa, jakie zaszły w trakcie prac (np. inna trasa kablowa z powodu kolizji z inną instalacją).
  • Jest to najważniejszy dokument przekazywany działowi utrzymania.

Dokumentacja powykonawcza różni się od dokumentacji projektowej tym, że opisuje stan faktyczny infrastruktury po zakończeniu wszystkich prac instalacyjnych i konfiguracyjnych. Różnice między założeniami projektowymi a stanem rzeczywistym są nieuniknione w każdej realizacji i wynikają z obiektywnych przesłanek takich jak kolizje tras kablowych czy zmiany wymagań klienta. Dokumentacja powykonawcza przechowuje historię wszystkich zmian wprowadzonych w trakcie realizacji oraz uzasadnienie każdego odstępstwa od pierwotnego projektu. Jest to dokument, który w największym stopniu wpływa na jakość późniejszej eksploatacji sieci.

Proces tworzenia dokumentacji powykonawczej powinien przebiegać równolegle z pracami instalacyjnymi, a nie być odkładany na koniec projektu. Każda zmiana w stosunku do projektu powinna być niezwłocznie odnotowywana przez wykonawcę i zatwierdzana przez kierownika projektu. Wyniki pomiarów certyfikacyjnych okablowania muszą być dołączone do dokumentacji powykonawczej w formie czytelnych raportów z miernika. Zdjęcia wykonanej instalacji stanowią wartościowe uzupełnienie schematów i tabel, szczególnie w przypadku trudno dostępnych miejsc instalacyjnych.

21/60

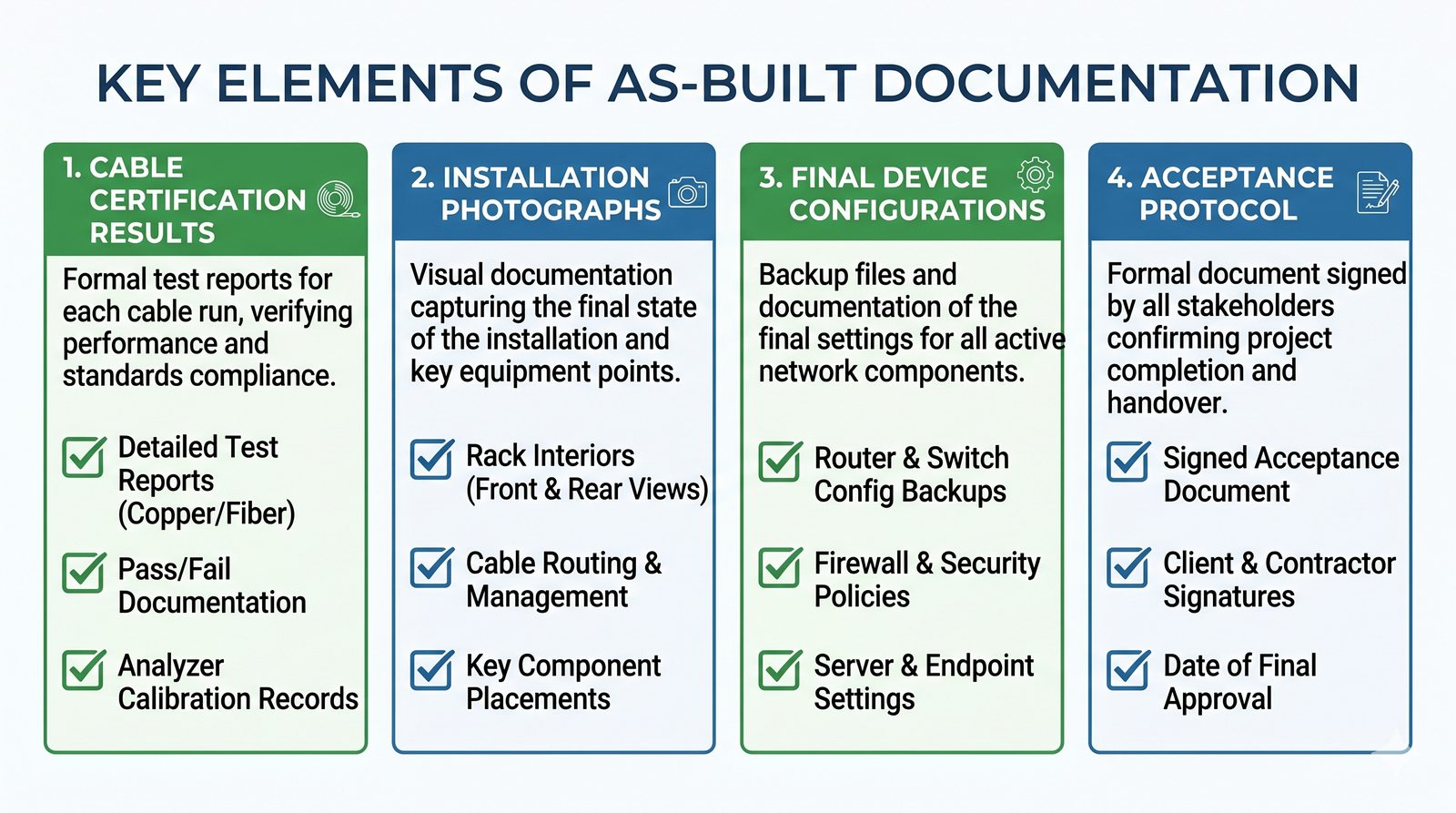

Kluczowe elementy dokumentacji powykonawczej
  • Oprócz zaktualizowanych schematów i tabel z projektu, dokumentacja powykonawcza musi zawierać:
  • Wyniki pomiarów certyfikacyjnych okablowania: Kompletne raporty z miernika dla każdego toru kablowego, potwierdzające zgodność z normą.
  • Zdjącia: Fotografie wykonanej instalacji, zwłaszcza wnętrz szaf RACK i kluczowych punktów.
  • Ostateczne konfiguracje urządzeń: Kopie zapasowe konfiguracji wgranych na urządzenia.
  • Protokół odbioru: Formalny dokument podpisany przez inwestora i wykonawcę, potwierdzający zakończenie i odbiór prac.

Każdy z wymienionych elementów dokumentacji powykonawczej pełni określoną funkcję w procesie weryfikacji i odbioru wykonanych prac instalacyjnych. Wyniki pomiarów certyfikacyjnych stanowią obiektywny dowód, że zainstalowane okablowanie spełnia wymagania odpowiedniej kategorii normy TIA lub ISO. Zdjęcia wnętrz szaf RACK wykonane przed zamknięciem drzwi pozwalają na późniejszą weryfikację prowadzenia kabli i identyfikację nieoznaczonych elementów. Ostateczne konfiguracje urządzeń w formie kopii zapasowych umożliwiają szybkie przywrócenie działania w przypadku awarii sprzętu.

Protokół odbioru końcowego jest formalnym dokumentem zatwierdzającym wykonanie prac zgodnie z umową i przenoszącym odpowiedzialność za eksploatację na właściciela infrastruktury. W protokole warto zawrzeć listę wszystkich załączników przekazywanych inwestorowi oraz ewentualne uwagi dotyczące odstępstw od projektu. W przypadku wykrycia niezgodności podczas odbioru należy sporządzić protokół z wykazem usterek i terminem ich usunięcia. Kompletna dokumentacja powykonawcza podpisana przez obie strony zabezpiecza interesy zarówno wykonawcy, jak i inwestora.

22/60

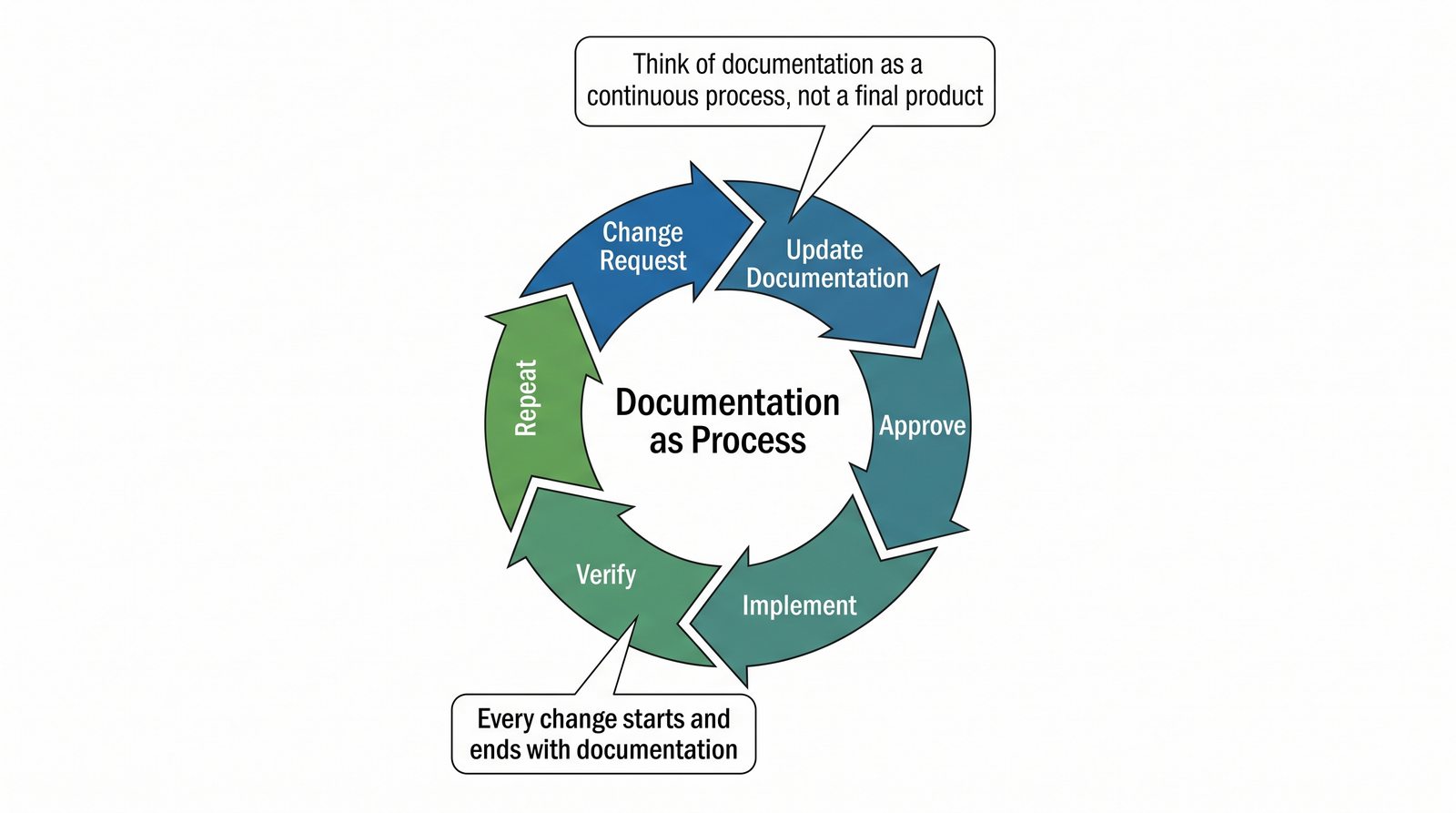

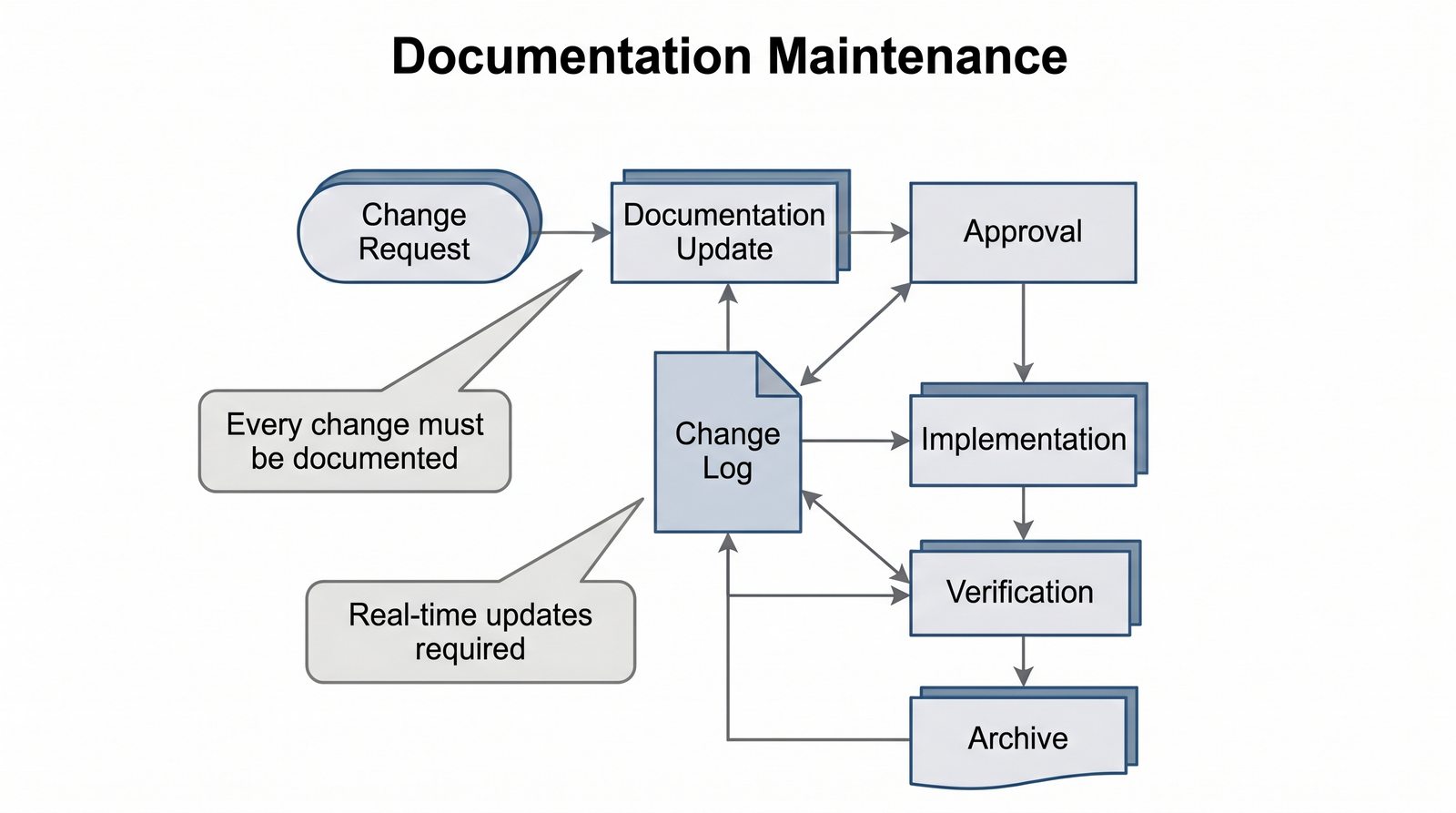

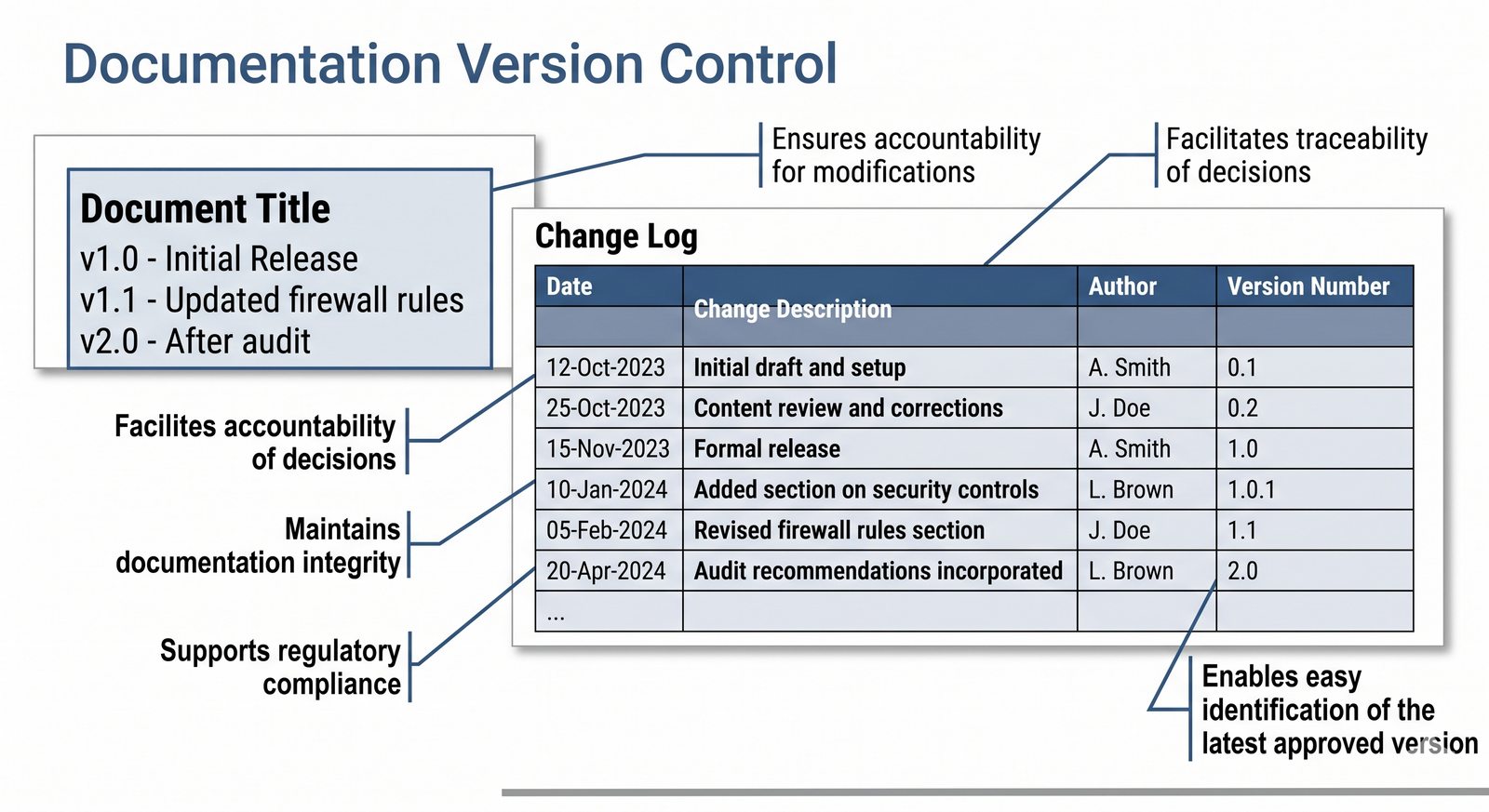

Utrzymanie dokumentacji
  • Dokumentacja jest użyteczna tylko wtedy, gdy jest aktualna.
  • Największym wyzwaniem w fazie utrzymania sieci jest zapewnienie, że każda, nawet najmniejsza zmiana (przełączenie patchcordu, zmiana konfiguracji VLAN na porcie) jest natychmiast odnotowywana w dokumentacji.
  • Wymaga to dyscypliny i odpowiednich procedur.

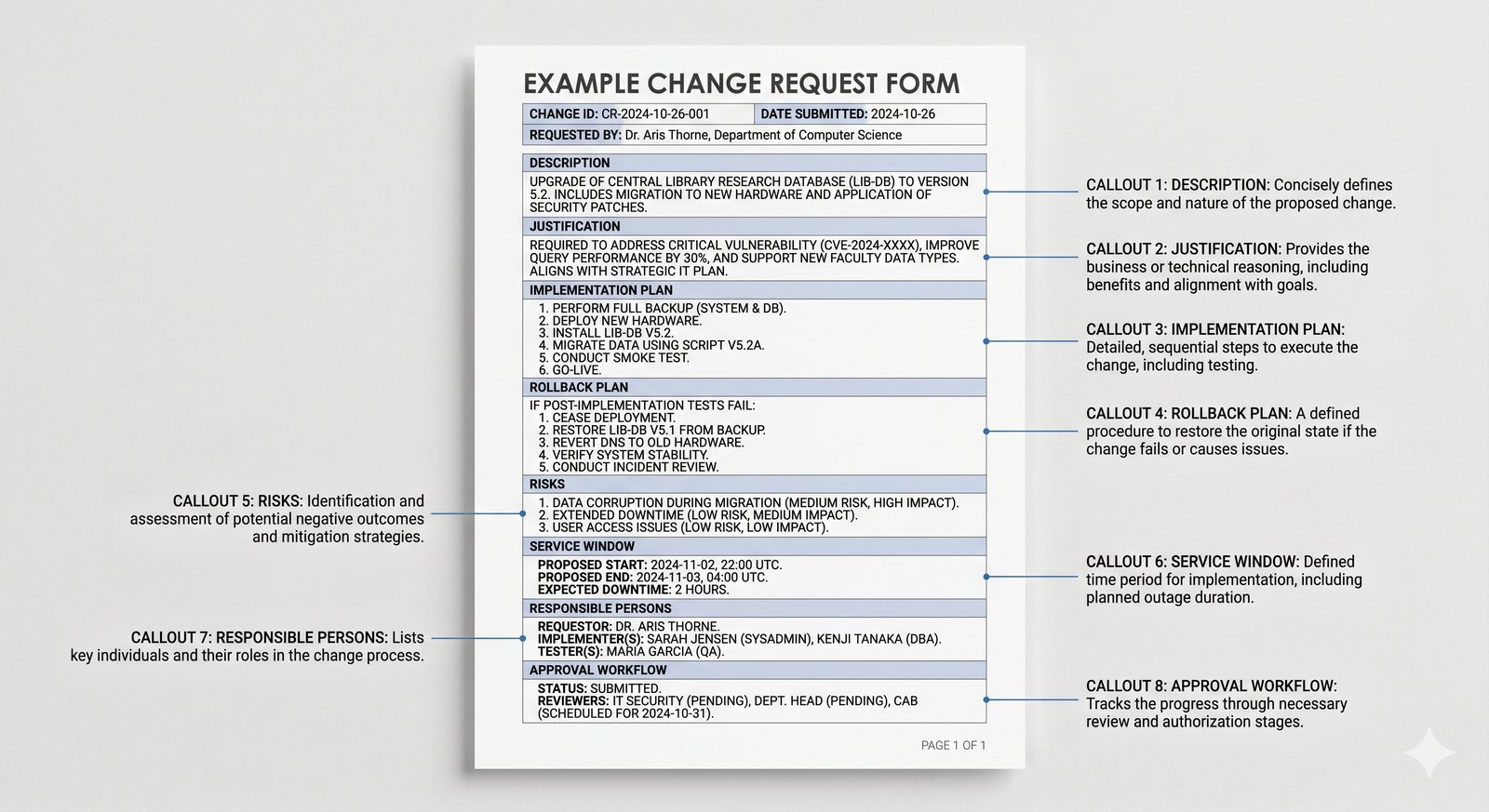

  • Prowadzenie "dziennika zmian" (change log) jest jedną z podstawowych dobrych praktyk.

Największym wyzwaniem w utrzymaniu dokumentacji jest nie tyle jej początkowe stworzenie, ile systematyczne aktualizowanie przez cały okres eksploatacji sieci. Każda zmiana w infrastrukturze, nawet pozornie nieistotna, powinna być odnotowana w dokumentacji, aby zachować jej aktualność i użyteczność. Wprowadzenie procedury zatwierdzania zmian przed ich implementacją w sieci produkcyjnej pozwala na kontrolowane aktualizowanie dokumentacji. Dziennik zmian z opisem kto, kiedy i co zmienił stanowi podstawę do analizy historii ewolucji sieci.

W organizacjach dojrzałych procesowo dokumentacja podlega regularnym przeglądom zgodnie z ustalonym harmonogramem, na przykład raz na kwartał lub po każdej większej modyfikacji. Systemy kontroli wersji takich jak Git są coraz częściej stosowane do zarządzania dokumentacją, ponieważ oferują zaawansowane funkcje porównywania i przywracania poprzednich wersji. Automatyzacja zbierania informacji o stanie sieci z urządzeń produkcyjnych umożliwia wykrywanie rozbieżności między dokumentacją a rzeczywistością. Model CI/CD w kontekście dokumentacji oznacza ciągłą weryfikację jej spójności z konfiguracją sieci.

23/60

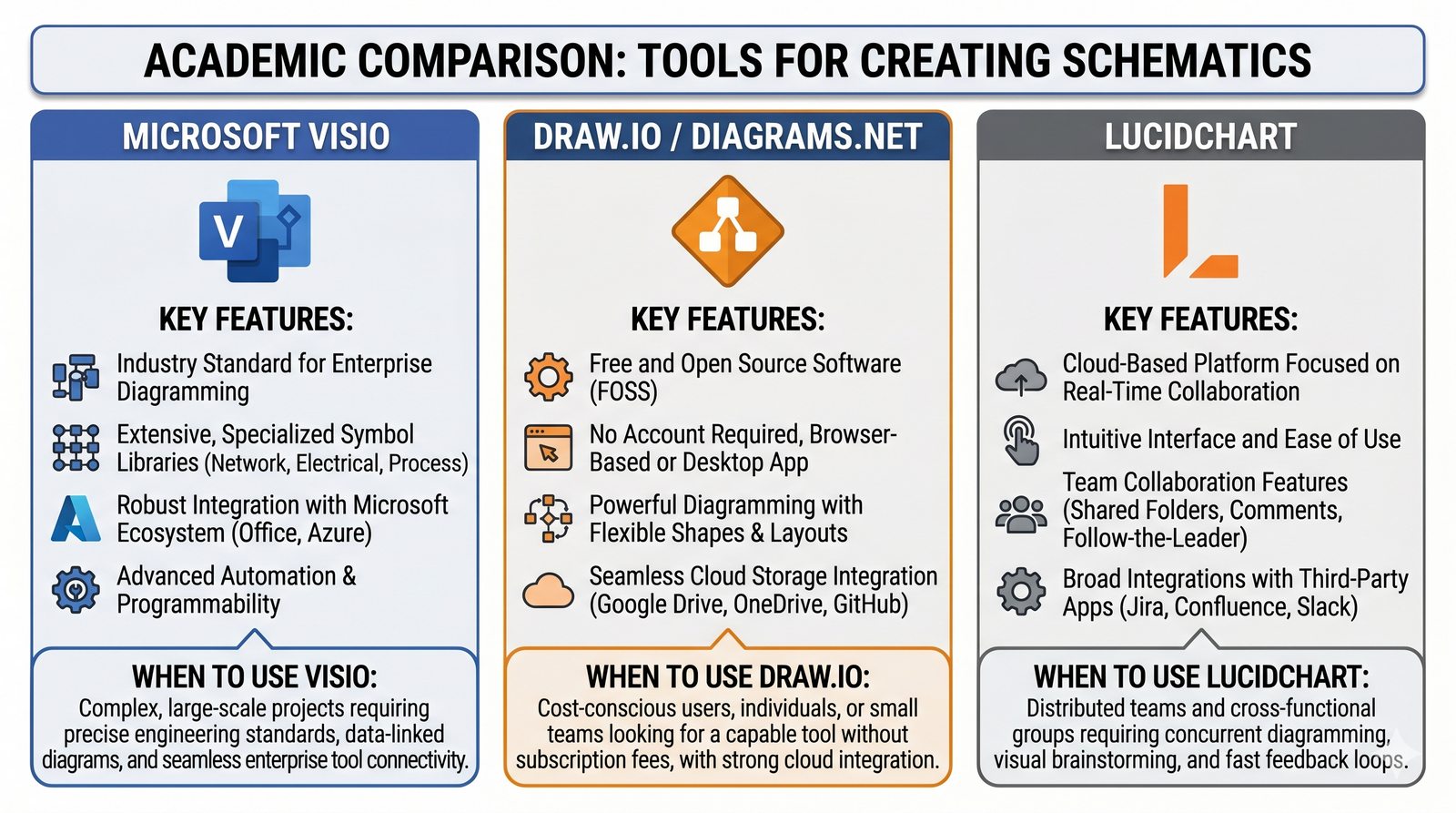

Narzędzia do tworzenia schematów
  • Microsoft Visio: Branżowy standard, oferuje bogate biblioteki symboli sieciowych od różnych producentów.
  • draw.io (diagrams.net): Darmowe, potężne narzędzie online i desktopowe, z dobrą integracją z innymi systemami.
  • Lucidchart: Popularne narzędzie online, nastawione na współpracę w zespole.
  • Niezależnie od narzędzia, kluczowa jest spójność i czytelność.

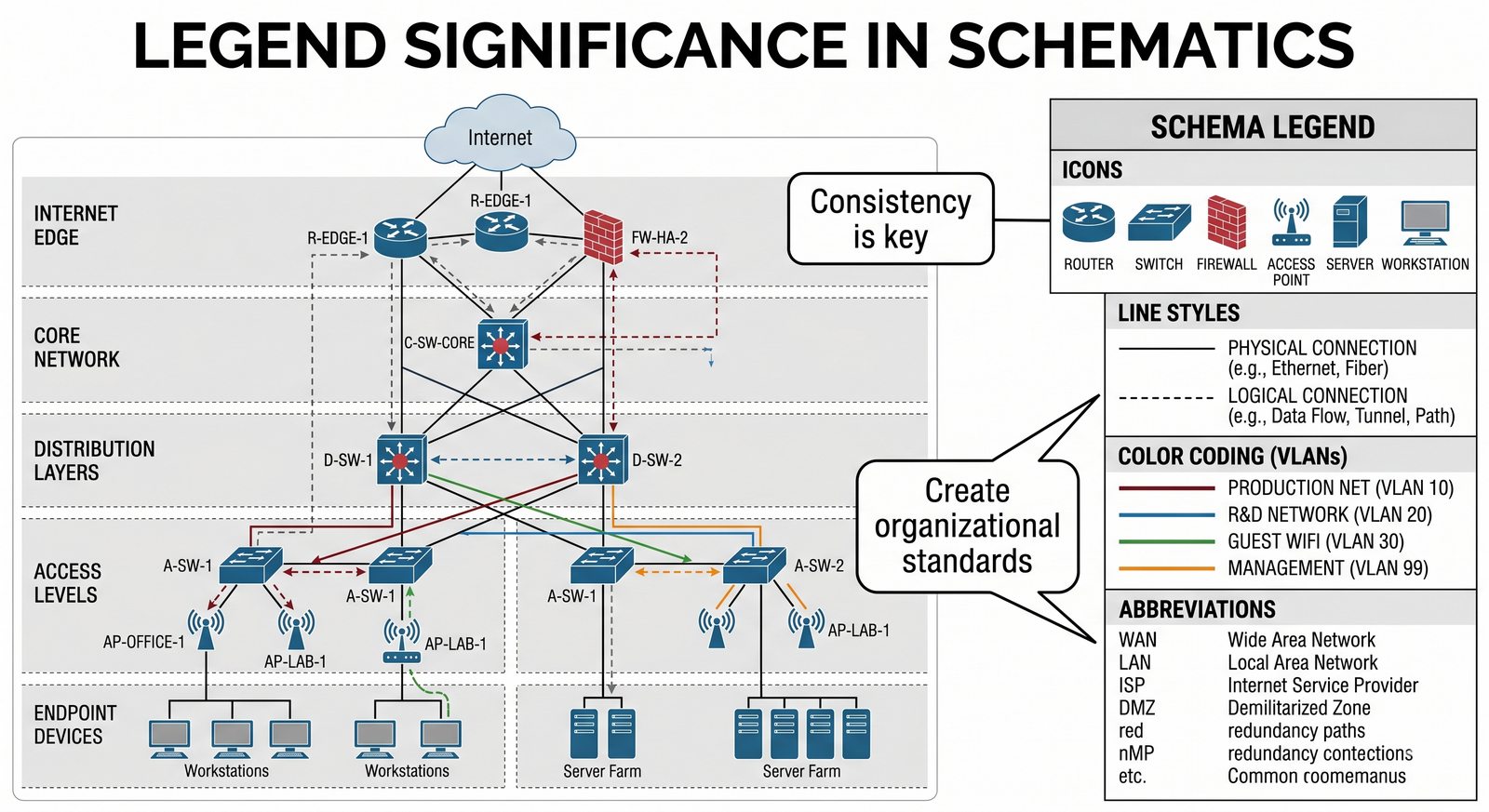

  • Należy stworzyć i stosować własną legendę symboli i kolorów.

Wybór odpowiedniego narzędzia do tworzenia schematów sieciowych powinien być uzależniony od wielkości organizacji, złożoności infrastruktury oraz budżetu przeznaczonego na oprogramowanie profesjonalne. Microsoft Visio pozostaje standardem branżowym ze względu na bogate biblioteki symboli producentów i szerokie możliwości personalizacji szablonów. Narzędzia open source takie jak draw.io oferują coraz bardziej zaawansowane funkcje przy jednoczesnym braku kosztów licencyjnych. Niezależnie od wybranego narzędzia kluczowe znaczenie ma spójność stosowanych oznaczeń i symboli w skali całej dokumentacji.

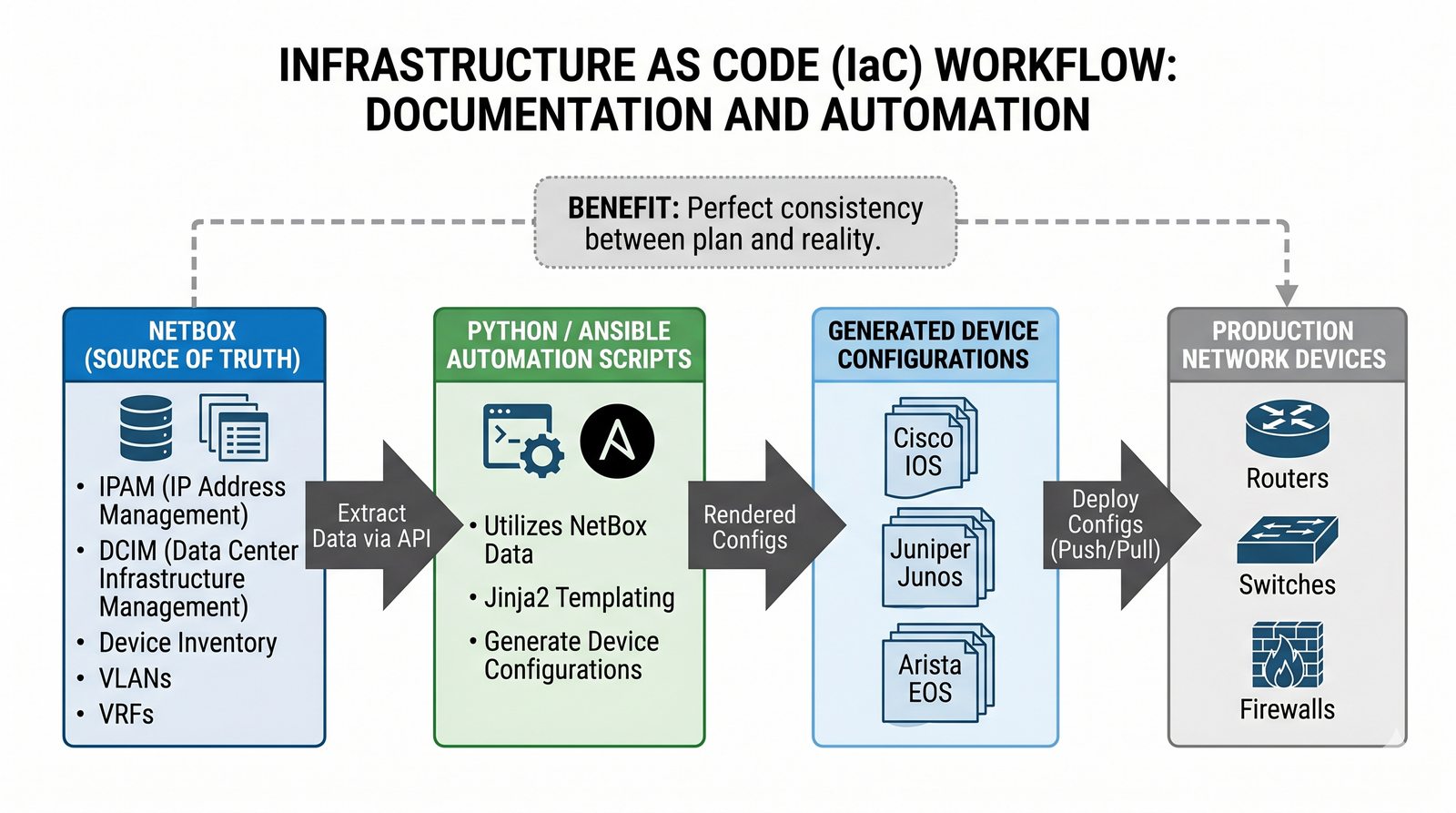

Coraz większą popularność zyskują narzędzia do automatycznego generowania schematów na podstawie danych pobieranych z systemów zarządzania infrastrukturą. Takie podejście eliminuje ryzyko rozbieżności między schematami a rzeczywistą konfiguracją sieci oraz znacząco redukuje nakład pracy potrzebny na aktualizację dokumentacji. Funkcje współpracy zespołowej w czasie rzeczywistym dostępne w nowoczesnych narzędziach online ułatwiają pracę grup projektowych nad wspólnymi schematami. Warto zainwestować czas w przygotowanie firmowych szablonów z predefiniowanymi warstwami i legendą, co zapewni spójność wizualną całej dokumentacji.

24/60

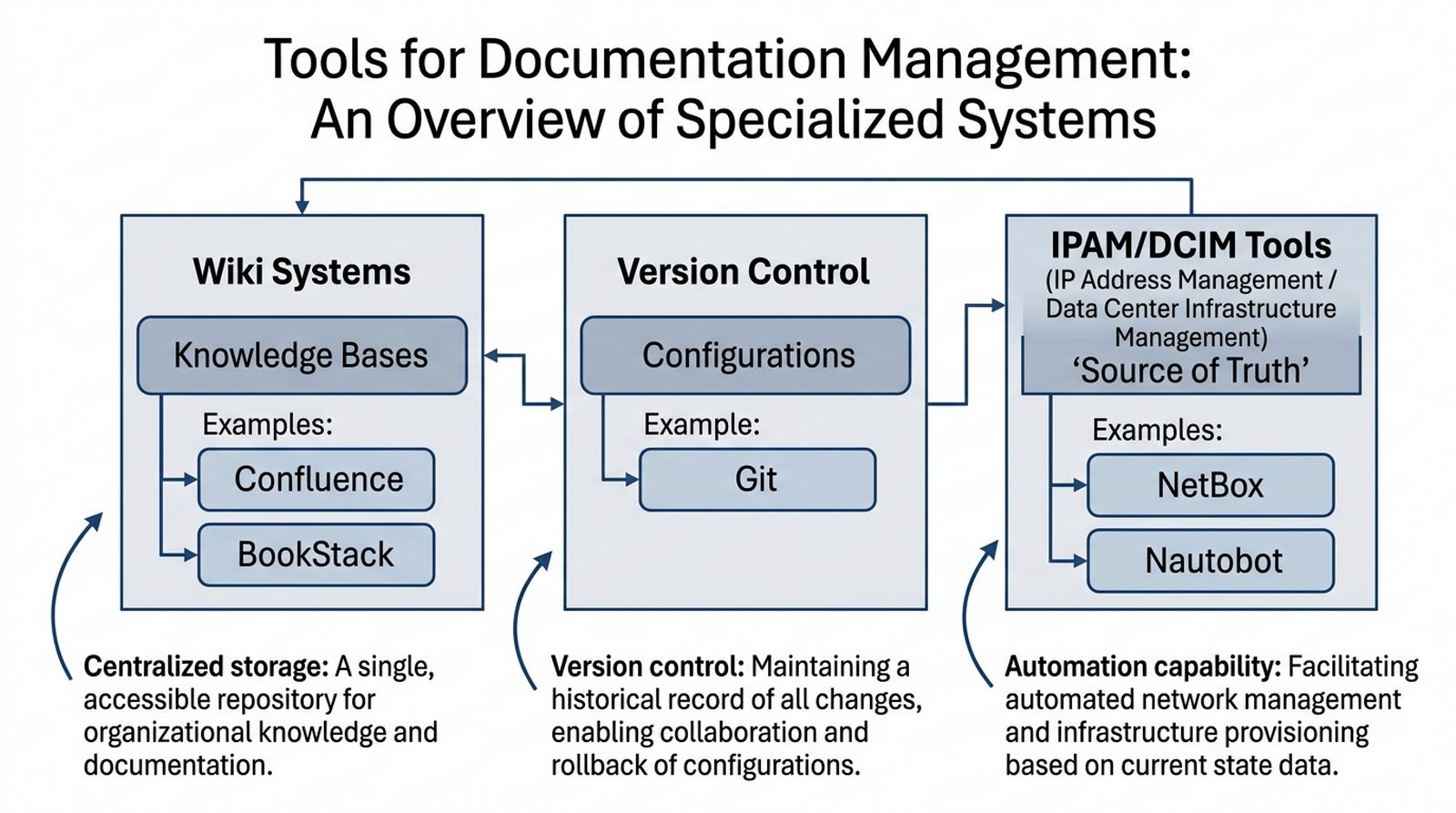

Narzędzia do zarządzania dokumentacją
  • Przechowywanie dokumentacji w postaci plików na dysku jednego pracownika jest ryzykowne.
  • Dokumentacja musi być przechowywana centralnie, w systemie zapewniającym kontrolę wersji i zarządzanie dostępem.
  • Systemy Wiki (np.
  • Confluence, BookStack): Pozwalają na tworzenie rozbudowanej, łatwej w nawigacji i przeszukiwaniu bazy wiedzy.
  • Systemy kontroli wersji (np.
  • Git): Idealne do przechowywania konfiguracji urządzeń jako plików tekstowych, co pozwala na śledzenie każdej zmiany.
  • NetBox / Nautobot: Narzędzia typu "Source of Truth" (SoT), które łączą w sobie funkcje IPAM i DCIM, pozwalając na modelowanie całej infrastruktury i automatyzację generowania konfiguracji i dokumentacji.

Systemy klasy Source of Truth takich jak NetBox rewolucjonizują sposób zarządzania dokumentacją sieciową poprzez scentralizowane przechowywanie wszystkich informacji o infrastrukturze. W przeciwieństwie do tradycyjnych dokumentów w formatach biurowych, narzędzia te przechowują dane w ustrukturyzowanej bazie danych z dostępem przez interfejs API. Automatyczne generowanie dokumentacji w formatach PDF lub HTML na podstawie danych z systemu SoT eliminuje potrzebę ręcznego tworzenia i aktualizowania dokumentów. Kontrola wersji wszystkich zmian w systemie zapewnia pełną historię modyfikacji i umożliwia przywrócenie poprzednich stanów w razie potrzeby.

Systemy Wiki dedykowane dla działów IT oferują elastyczność w tworzeniu dokumentacji proceduralnej i wiedzy operacyjnej bez konieczności posiadania umiejętności programistycznych. Integracja systemów zarządzania dokumentacją z narzędziami do monitoringu i zarządzania zgłoszeniami tworzy spójne środowisko pracy administratora sieci. W przypadku małych i średnich organizacji rozwiązania chmurowe oferują niski koszt wdrożenia i łatwość utrzymania w porównaniu z systemami lokalnymi. Dobrze skonfigurowany system zarządzania dokumentacją zwraca się w postaci oszczędności czasu i redukcji błędów operacyjnych.

25/60
Podsumowanie całego kursu
  • W trakcie tego kursu przeszliśmy kompleksową ścieżką od zrozumienia fundamentalnych zasad projektowania, przez szczegółową analizę każdej warstwy i komponentu nowoczesnej sieci, aż po kluczowy etap dokumentacji.
  • Nauczyliśmy się, że profesjonalne projektowanie sieci to znacznie więcej niż tylko łączenie kabli – to sztuka tworzenia niezawodnych, bezpiecznych i skalowalnych systemów, które realnie wspierają cele biznesowe organizacji.

Kurs projektowania infrastruktury sieciowej dostarczył uczestnikom kompleksowej wiedzy obejmującej wszystkie kluczowe aspekty tworzenia nowoczesnych sieci komputerowych. Od podstaw okablowania strukturalnego przez zaawansowane zagadnienia sieci bezprzewodowych aż po dokumentację projektową każdy moduł wnosił istotny wkład w budowanie kompetencji inżynierskich. Szczególny nacisk położono na praktyczne aspekty projektowania i umiejętność podejmowania decyzji technicznych w warunkach rzeczywistych ograniczeń projektowych. Uczestnicy zdobyli wiedzę nie tylko o standardach i technologiach, ale również o metodach analizy wymagań i planowania architektury sieciowej.

Wspólnym mianownikiem wszystkich omawianych modułów jest przekonanie, że profesjonalne projektowanie sieci wymaga systematycznego podejścia i starannej dokumentacji na każdym etapie. Umiejętność integracji wiedzy z różnych dziedzin techniki i biznesu stanowi wyróżnik dojrzałego projektanta sieci komputerowych. Warto podkreślić, że materiały i przykłady prezentowane w kursie oparte są na rzeczywistych wdrożeniach i sprawdzonych praktykach branżowych. Zdobyte kompetencje stanowią solidny fundament do dalszego rozwoju w specjalistycznych obszarach inżynierii sieciowej.

26/60
Dalsze kroki i ścieżki rozwoju
  • Ukończenie tego kursu to solidny fundament. Świat sieci komputerowych jest ogromny i dynamicznie się zmienia.
  • Warto rozważyć dalsze pogłębianie wiedzy w specjalistycznych dziedzinach i potwierdzenie jej poprzez zdobycie uznanych certyfikatów branżowych:
  • Certyfikacje podstawowe: CompTIA Network+
  • Certyfikacje producenckie: Cisco (CCNA, CCNP), Juniper (JNCIA)
  • Specjalizacje: Bezpieczeństwo (Security+), sieci bezprzewodowe (CWNA), chmura (AWS/Azure Networking).

Ukończenie kursu projektowania sieci komputerowych otwiera przed uczestnikami wiele ścieżek dalszego rozwoju zawodowego i specjalizacji w konkretnych obszarach technologii sieciowych. Certyfikacje branżowe takie jak CCNA czy JNCIA stanowią naturalną kontynuację zdobytej wiedzy i są powszechnie uznawane przez pracodawców na całym świecie. Specjalizacja w konkretnym obszarze takim jak bezpieczeństwo sieciowe, sieci bezprzewodowe czy automatyzacja pozwala na budowanie unikalnej przewagi konkurencyjnej na rynku pracy. Warto rozważyć zdobycie certyfikatów uzupełniających wiedzę o aspekty chmurowe i zarządzanie usługami IT.

Rynek pracy dla specjalistów sieciowych stale ewoluuje w kierunku większej integracji z obszarami automatyzacji i programowania infrastruktury. Umiejętności programistyczne w językach takich jak Python czy znajomość narzędzi do automatyzacji Ansible stają się standardowym wymaganiem w ogłoszeniach rekrutacyjnych. Udział w konferencjach branżowych i społecznościach network engineerów umożliwia śledzenie najnowszych trendów i wymianę doświadczeń z innymi praktykami. Systematyczne doskonalenie umiejętności i śledzenie zmian technologicznych jest kluczowe w dynamicznie rozwijającej się dziedzinie sieci komputerowych.

27/60
Pytania i odpowiedzi
  • Dziękuję za uwagę i aktywny udział w całym kursie.
  • Teraz jest czas na finalną sesję pytań, dyskusję i podzielenie się refleksjami.

Sesja pytań i odpowiedzi stanowi integralną część procesu dydaktycznego, umożliwiającą wyjaśnienie wątpliwości i pogłębienie zrozumienia omawianych zagadnień. Uczestnicy kursu mają możliwość zadawania pytań dotyczących zarówno materiału teoretycznego, jak i praktycznych aspektów wdrożeniowych. Dyskusja grupowa pozwala na wymianę doświadczeń i spojrzenie na problemy z różnych perspektyw zawodowych. Prowadzący może udzielić dodatkowych wyjaśnień i przykładowych ilustracji dla bardziej złożonych koncepcji sieciowych.

Wartość sesji Q&A wzrasta, gdy uczestnicy przygotują pytania z wyprzedzeniem podczas analizy materiałów kursu. Odpowiedzi na najczęściej zadawane pytania mogą zostać zebrane w formie FAQ i dołączone do materiałów kursu jako trwałe źródło wiedzy. Aktywny udział w dyskusji sprzyja lepszemu zapamiętaniu materiału i rozwija umiejętność formułowania precyzyjnych pytań technicznych. Zachęca się do zadawania pytań niezależnie od poziomu zaawansowania każdego uczestnika kursu.

28/60
Dodatek: Przykładowy spis treści dokumentacji
  1. Wprowadzenie (Cel, Zakres, Wymagania)
  2. Architektura logiczna (Schematy, Opis)
  3. Architektura fizyczna (Rzuty, Schematy szaf)
  4. Plan adresacji IP i VLAN
  5. Konfiguracja usług sieciowych (DHCP, DNS, NTP)
  6. Konfiguracja routingu i przełączania
  7. Konfiguracja sieci bezprzewodowej
  8. Polityka bezpieczeństwa (ACL, VPN)
  9. Specyfikacja sprzętu (BoM)
  10. Specyfikacja okablowania
  11. Załączniki (Wyniki pomiarów, Konfiguracje)

Przedstawiony spis treści dokumentacji projektowej stanowi wzorzec struktury, który można adaptować do konkretnych potrzeb projektu z zachowaniem ogólnej hierarchii informacji. Kolejność rozdziałów odzwierciedla logiczny przepływ myśli projektowej od ogólnych założeń przez szczegółowe schematy aż po specyfikacje wykonawcze. W praktyce każdy rozdział może być rozwijany o podrozdziały dostosowane do skali i złożoności konkretnego projektu sieciowego. Warto zachować stałą numerację rozdziałów w szablonie, aby ułatwić nawigację w dokumentacji rozbudowanych projektów.

Umieszczenie na początku dokumentacji streszczenia wykonawczego dla kadry zarządzającej znacząco ułatwia komunikację między działem IT a decydentami biznesowymi. Załączniki techniczne takie jak raporty z pomiarów i szczegółowe konfiguracje powinny być wyraźnie oddzielone od głównej treści dokumentacji. Standardowe oznaczenia wersji i dat na stronie tytułowej umożliwiają szybką identyfikację aktualności dokumentu. Spis treści powinien być automatycznie generowany na podstawie stylów nagłówków, co zapewnia spójność i ułatwia aktualizację.

29/60
Dodatek: Wersjonowanie dokumentacji
  • Każdy dokument projektowy powinien mieć stronę tytułową z historią wersji.
  • Każda istotna zmiana w dokumencie powinna skutkować podniesieniem numeru wersji (np. z 1.0 do 1.1) i dodaniem wpisu w historii, który opisuje, co zostało zmienione, kiedy i przez kogo.
  • Zapewnia to pełną przejrzystość i pozwala na śledzenie ewolucji projektu.
  • W przypadku dokumentacji przechowywanej w systemach kontroli wersji (jak Git), proces ten jest w dużej mierze zautomatyzowany.

Systemy kontroli wersji pierwotnie stworzone dla kodu źródłowego doskonale sprawdzają się również w zarządzaniu dokumentacją techniczną infrastruktury sieciowej. Każda zmiana w dokumencie może być śledzona i przypisana do konkretnego autora z możliwością porównania wersji i przywrócenia poprzedniego stanu. Etykietowanie wersji zgodnie ze standardem semantycznego wersjonowania ułatwia identyfikację zakresu wprowadzonych zmian w danym wydaniu dokumentacji. Gałęzie w systemie kontroli wersji umożliwiają równoległe prowadzenie dokumentacji dla różnych projektów lub wersji infrastruktury.

W przypadku dokumentacji przechowywanej w systemach innych niż kontroli wersji należy opracować procedurę ręcznego oznaczania i archiwizowania kolejnych wersji. Tabela historii zmian na stronie tytułowej dokumentu powinna zawierać co najmniej datę, autora i krótki opis modyfikacji. Narzędzia do zarządzania dokumentacją online często oferują wbudowane mechanizmy wersjonowania i przywracania poprzednich wersji bez dodatkowej konfiguracji. Regularne przeglądanie historii zmian pozwala wykryć trendy i zidentyfikować obszary infrastruktury podlegające częstym modyfikacjom.

30/60
Dodatek: Znaczenie legendy na schematach
  • Każdy schemat sieciowy, zarówno logiczny, jak i fizyczny, musi posiadać czytelną legendę.
  • Legenda powinna wyjaśniać znaczenie wszystkich użytych symboli, ikon, kolorów linii i skrótów.
  • Bez legendy, schemat może być niezrozumiały dla osoby, która go nie tworzyła.
  • Dobrą praktyką jest stworzenie firmowego standardu (szablonu) dla schematów, aby wszystkie diagramy w organizacji były spójne i łatwe do interpretacji.

Legenda na schemacie sieciowym pełni funkcję klucza interpretacyjnego, bez którego nawet najbardziej szczegółowy diagram może być niezrozumiały dla odbiorcy nieuczestniczącego w procesie projektowym. Standardowe symbole graficzne stosowane w sieciach komputerowych są definiowane przez organizacje normalizacyjne i producentów sprzętu sieciowego. Kolorystyka linii na schematach powinna być konsekwentnie stosowana do oznaczania typów połączeń, na przykład kabli miedzianych, światłowodowych i połączeń logicznych. Legenda powinna znajdować się w stałym miejscu na każdym schemacie, najlepiej w prawym dolnym rogu lub w dedykowanej ramce.

W organizacjach wypracowujących własne standardy dokumentacji warto przygotować szablon legendy, który będzie stosowany we wszystkich schematach bez względu na narzędzie użyte do ich tworzenia. W przypadku schematów wielowarstwowych legenda powinna obejmować wszystkie symbole występujące na danym diagramie. Stosowanie zbyt dużej liczby niestandardowych symboli może zmniejszyć czytelność schematu i prowadzić do nieporozumień. Warto regularnie weryfikować legendę pod kątem aktualności i uzupełniać o nowe symbole wprowadzane wraz z rozwojem infrastruktury.

31/60
Dodatek: Dokumentacja a audyty bezpieczeństwa
  • Podczas audytów bezpieczeństwa (np. pod kątem zgodności z normą ISO 27001 lub RODO), aktualna i dokładna dokumentacja sieci jest jednym z pierwszych i najważniejszych elementów podlegających weryfikacji.
  • Audytorzy sprawdzają, czy organizacja posiada schematy sieci, plan adresacji, polityki firewalla i czy dokumentacja ta jest regularnie przeglądana i aktualizowana.
  • Brak dokumentacji jest często traktowany jako poważna niezgodność.

Audyty bezpieczeństwa sieciowego oceniają nie tylko techniczne zabezpieczenia infrastruktury, ale również procesy zarządzania i dokumentację polityk bezpieczeństwa. Podczas audytu weryfikowana jest spójność między zadeklarowanymi w dokumentacji politykami a rzeczywistą konfiguracją urządzeń sieciowych. Brak udokumentowanych procedur zarządzania zmianą i kontroli dostępu często stanowi podstawę do wystawienia niezgodności w raporcie audytowym. Regularne audyty wewnętrzne przed właściwym audytem certyfikacyjnym pozwalają na wykrycie i usunięcie braków w dokumentacji.

Systemy zarządzania bezpieczeństwem informacji oparte na normie ISO 27001 wymagają szczegółowej dokumentacji wszystkich procesów związanych z ochroną danych. W kontekście bezpieczeństwa sieci audytorzy zwracają szczególną uwagę na aktualność schematów sieciowych i list dostępnych usług. Dokumentacja konfiguracji firewall i zasad dostępu do sieci powinna być regularnie przeglądana i zatwierdzana przez osoby odpowiedzialne za bezpieczeństwo. Wdrożenie systematycznego procesu przeglądu dokumentacji bezpieczeństwa zwiększa poziom dojrzałości organizacji i ułatwia uzyskanie certyfikatów.

32/60
Dodatek: Koszt braku dokumentacji
  • Koszt braku dokumentacji jest ukryty, ale bardzo realny.
  • Przejawia się on w wydłużonym czasie rozwiązywania awarii (każdy incydent wymaga "odkrywania" sieci na nowo), w błędnych decyzjach podejmowanych na podstawie niepełnych informacji, w ryzyku awarii podczas wprowadzania zmian oraz w uzależnieniu firmy od wiedzy jednej osoby ("bus factor").
  • Inwestycja w tworzenie i utrzymanie dokumentacji jest jedną z najlepszych inwestycji w stabilność operacyjną IT.

Ukryte koszty braku dokumentacji są często niedostrzegalne w codziennej działalności działu IT, ale ujawniają się w momentach krytycznych. Każdy incydent awaryjny w niedokumentowanej sieci wymaga od administratora żmudnego procesu odkrywania topologii i konfiguracji od podstaw. Ryzyko popełnienia błędu podczas wprowadzania zmian w sieci bez dokumentacji jest znacząco wyższe ze względu na brak pełnego obrazu zależności między komponentami. Zjawisko pojedynczego punktu awarii w kontekście wiedzy o sieci stanowi poważne zagrożenie ciągłości działania działu IT.

Analiza kosztów i korzyści wyraźnie wskazuje, że nakłady na stworzenie i utrzymanie dokumentacji zwracają się wielokrotnie podczas eksploatacji sieci. Średni koszt godziny pracy administratora sieci w połączeniu z czasem traconym na każdorazowe odkrywanie topologii daje wymierną kwotę strat budżetowych. W przypadku odejścia kluczowego pracownika posiadającego wiedzę o sieci brak dokumentacji może sparaliżować dział IT na wiele tygodni. Firmy ubezpieczeniowe coraz częściej uwzględniają jakość dokumentacji w ocenie ryzyka dla polis ubezpieczenia cybernetycznego.

33/60

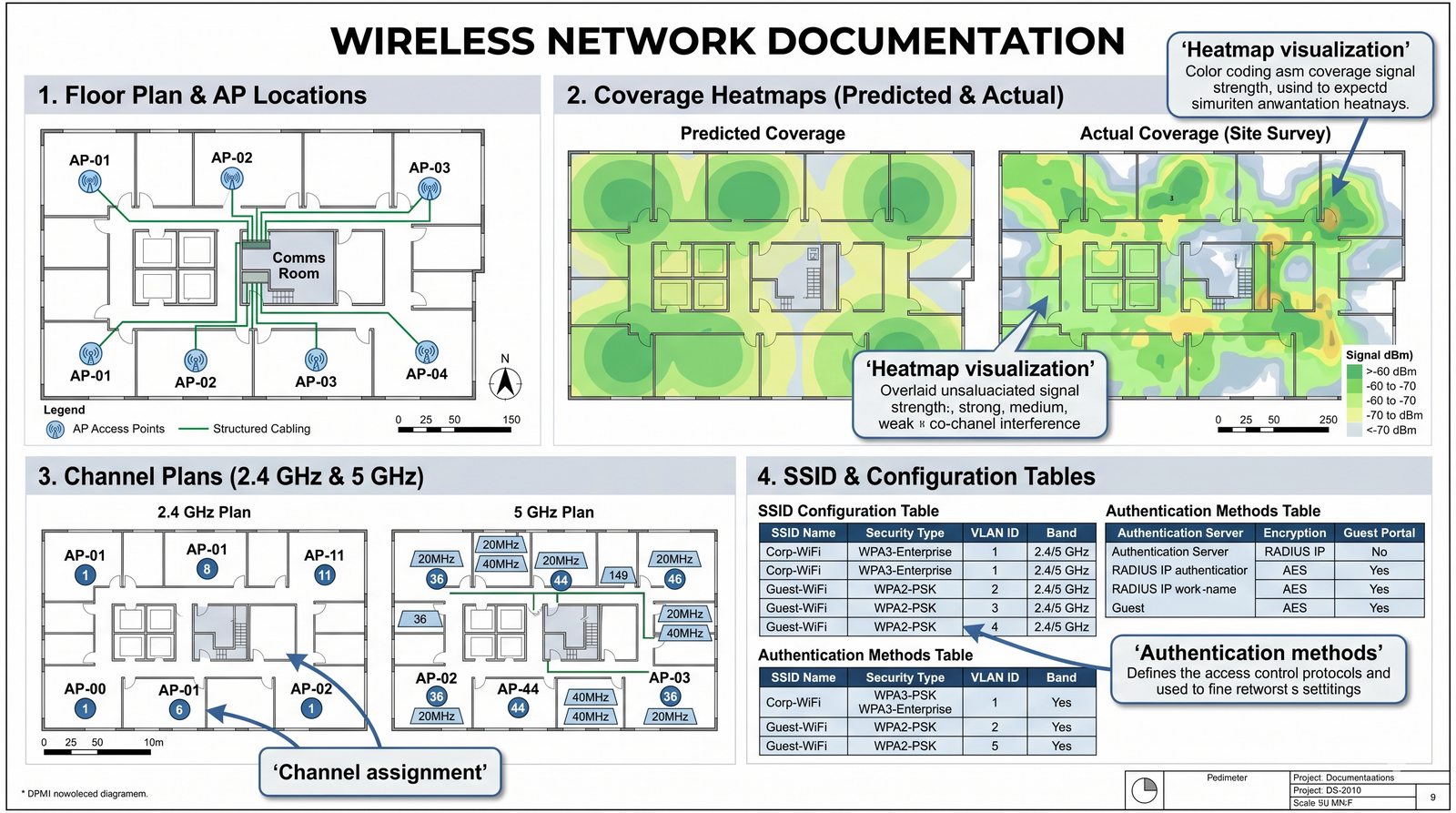

Dodatek: Dokumentacja sieci bezprzewodowej
  • Specyficzne dla dokumentacji WLAN są mapy cieplne (heatmaps) wygenerowane podczas fazy projektowania i weryfikacji.
  • Dokumentacja powinna zawierać:
  • Rzuty pięter z naniesionymi lokalizacjami punktów dostępowych.
  • Mapy cieplne przewidywanego i rzeczywistego pokrycia sygnałem (RSSI).
  • Mapy cieplne stosunku sygnału do szumu (SNR).
  • Plan kanałów dla pasm 2.4 GHz i 5 GHz.
  • Opis konfiguracji SSID, metod uwierzytelniania i szyfrowania.

Dokumentacja sieci bezprzewodowej różni się od dokumentacji sieci przewodowej koniecznością uwzględnienia zjawisk propagacyjnych i interferencji radiowych w analizowanym środowisku. Mapy cieplne pokrycia sygnałem generowane podczas profesjonalnego site survey stanowią podstawowy dokument projektowy dla instalatorów systemów WLAN. W dokumentacji należy zawrzeć zarówno przewidywane mapy cieplne z fazy projektowania, jak i rzeczywiste pomiary wykonane po instalacji w celu weryfikacji założeń. Analiza stosunku sygnału do szumu na mapach cieplnych pozwala przewidzieć rzeczywistą przepustowość dostępną dla użytkowników.

Planowanie kanałów radiowych w pasmach 2,4 GHz i 5 GHz wymaga uwzględnienia ograniczeń regulacyjnych specyficznych dla kraju, w którym realizowana jest instalacja. W dokumentacji sieci bezprzewodowej warto zawrzeć wyniki passive site survey identyfikujące istniejące źródła interferencji w badanym obszarze. Konfiguracja SSID z podziałem na sieci gościnne, korporacyjne i zarządzające powinna być szczegółowo opisana wraz z metodami uwierzytelniania. Lokalizacja punktów dostępowych na rzutach budynku powinna być zweryfikowana pod kątem dostępności okablowania strukturalnego i zasilania PoE.

34/60

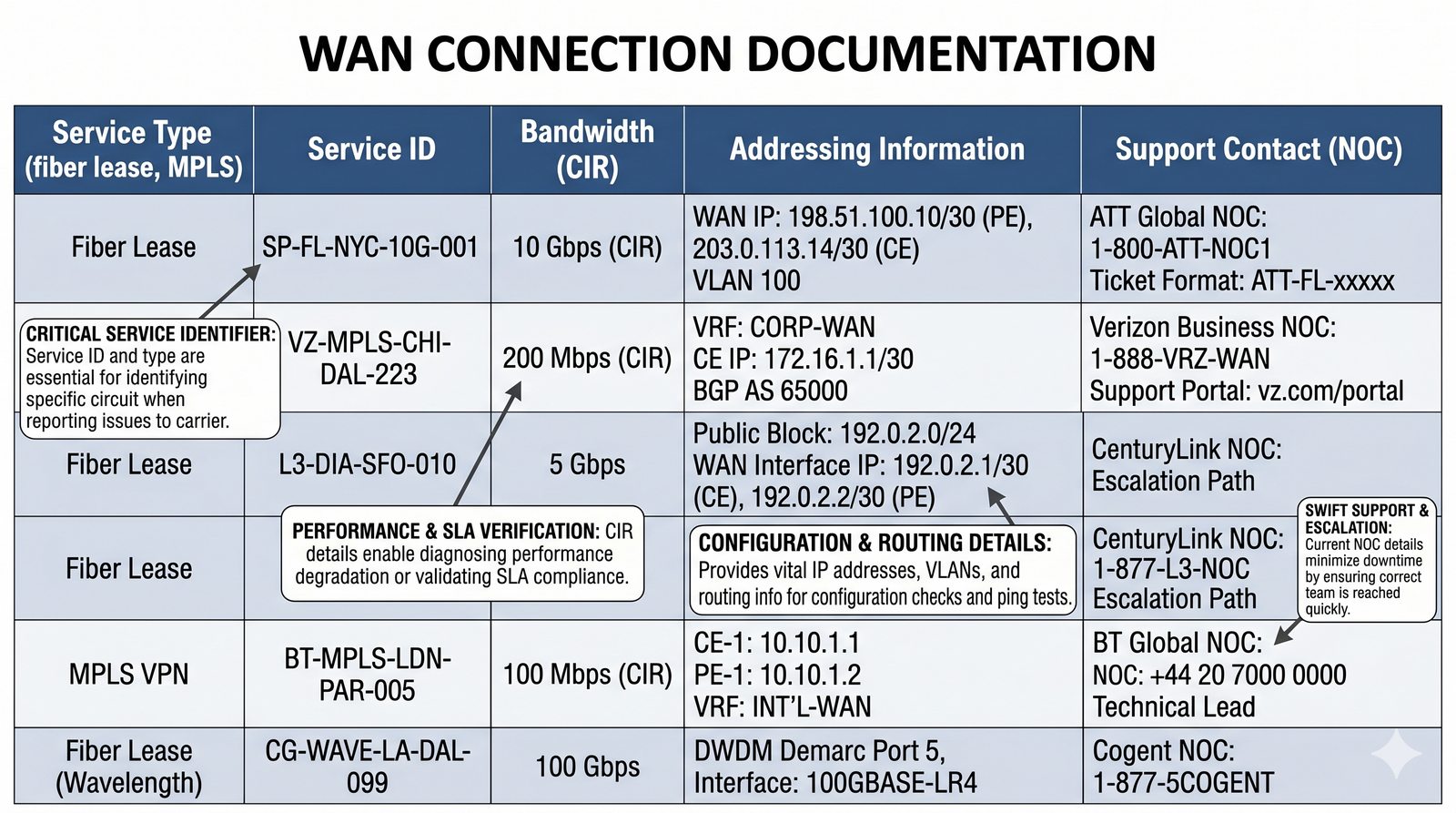

Dodatek: Dokumentacja połączeń WAN
  • Dla połączeń między oddziałami (WAN), dokumentacja musi zawierać informacje od dostawcy usługi:
  • Typ łącza (np. światłowód dzierżawiony, MPLS).
  • Identyfikator usługi/łącza nadany przez operatora.
  • Przepustowość (CIR).
  • Informacje adresacyjne dla połączenia.
  • Dane kontaktowe do wsparcia technicznego operatora (NOC).
  • Posiadanie tych informacji w jednym miejscu jest bezcenne podczas diagnozowania problemów z łącznością między oddziałami.

Dokumentacja łączy WAN pełni kluczową rolę w procesie diagnostycznym podczas awarii łączności między oddziałami organizacji. Każde łącze powinno być opisane z uwzględnieniem identyfikatorów nadanych przez operatora, parametrów przepustowości oraz danych kontaktowych do wsparcia technicznego. W przypadku łączy MPLS szczególnie istotne jest udokumentowanie parametrów QoS i klas ruchu zdefiniowanych w umowie SLA. W praktyce warto prowadzić osobną dokumentację dla każdego operatora z zestawieniem wszystkich usług świadczonych w danej lokalizacji.

Informacje dotyczące routingu BGP na łączach WAN powinny zawierać numery systemów autonomicznych i parametry sesji BGP z operatorem. Historia awarii i interwencji serwisowych odnotowywana w dokumentacji umożliwia analizę niezawodności poszczególnych operatorów i łączy. Procedury eskalacji awarii z podziałem na poziomy wsparcia technicznego powinny być łatwo dostępne dla dyżurnych administratorów. Kopie zapasowe konfiguracji routerów brzegowych wraz z dokumentacją łączy WAN przyspieszają przywracanie działania po awarii sprzętu.

35/60

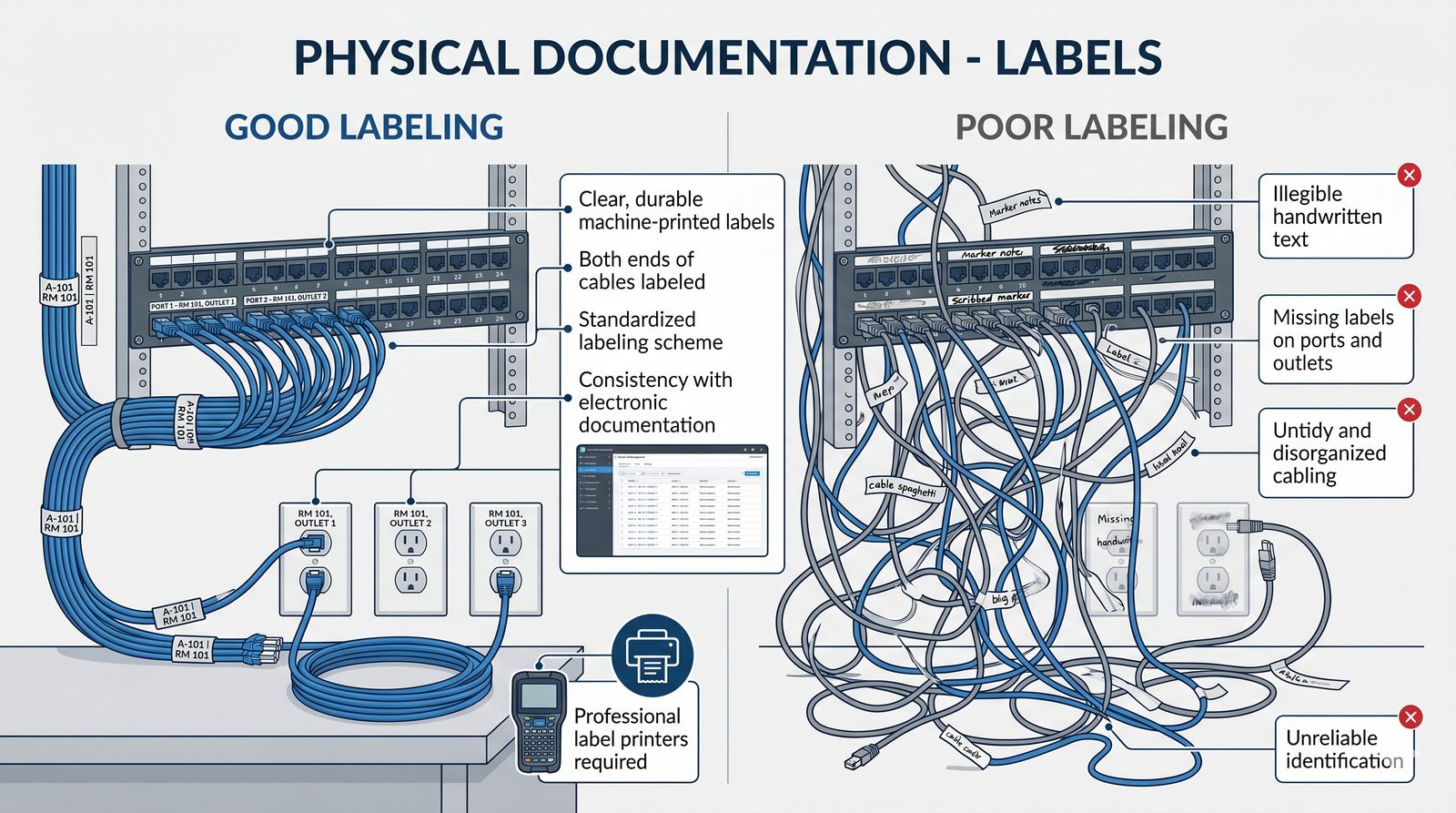

Dodatek: Dokumentacja fizyczna - etykiety
  • Dokumentacja to nie tylko pliki na serwerze, ale także fizyczne oznaczenia w terenie.
  • Każde gniazdko, każdy port na panelu krosowniczym i każdy kabel musi być oznaczony trwałą, czytelną etykietą.
  • System etykietowania musi być spójny z nazewnictwem użytym w dokumentacji elektronicznej.
  • Dobrej jakości etykiety (np. drukowane na specjalistycznych drukarkach) są odporne na ścieranie i starzenie, zapewniając czytelność przez wiele lat.

System etykietowania fizycznej infrastruktury sieciowej powinien być zaplanowany już na etapie projektowania i konsekwentnie stosowany podczas całego procesu instalacyjnego. Każdy element infrastruktury od gniazda abonenckiego po moduł w szafie RACK wymaga jednoznacznego oznaczenia zgodnego z przyjętą konwencją nazewnictwa. Jakość użytych etykiet ma znaczenie praktyczne ponieważ muszą one zachować czytelność przez cały okres eksploatacji sieci. Specjalistyczne drukarki do etykiet oferują trwałe wydruki odporne na promieniowanie UV i ścieranie mechaniczne.

W przypadku okablowania poziomego każdy kabel powinien być oznaczony na obu końcach identyfikatorem umożliwiającym jednoznaczne powiązanie gniazda z portem w szafie dystrybucyjnej. Kolorowe oznaczenia kabli według typu lub przeznaczenia ułatwiają wizualną orientację w gęsto upakowanych szafach serwerowych. Numery identyfikacyjne na etykietach muszą być w pełni zgodne z oznaczeniami w dokumentacji elektronicznej i na schematach fizycznych. Systematyczne sprawdzanie i wymiana uszkodzonych etykiet powinna być elementem regularnych prac serwisowych.

36/60
Dodatek: Dokumentacja a automatyzacja
  • W nowoczesnym podejściu do zarządzania infrastrukturą (Infrastructure as Code), dokumentacja i konfiguracja stają się jednym.
  • Narzędzia takie jak NetBox pełnią rolę "jedynego źródła prawdy" (Single Source of Truth).
  • Definiujemy w nich naszą sieć i lokalizacje, szafy, urządzenia, adresy IP, VLANy.
  • Następnie, skrypty (np. w Pythonie lub Ansible) automatycznie pobierają te dane z NetBoxa i na ich podstawie generują konfiguracje dla urządzeń oraz tworzą schematy sieciowe.
  • Zapewnia to idealną spójność między planem a rzeczywistością.

Podejście Infrastructure as Code rewolucjonizuje sposób tworzenia i utrzymywania dokumentacji sieciowej poprzez ścisłe powiązanie jej z konfiguracją urządzeń. W modelu tym dokumentacja przestaje być zbiorem statycznych dokumentów, a staje się integralną częścią procesu zarządzania konfiguracją. Systemy typu Source of Truth pełnią rolę centralnego repozytorium, z którego dane są pobierane zarówno do generowania dokumentacji, jak i do tworzenia konfiguracji urządzeń. Automatyczne generowanie schematów sieciowych na podstawie danych z systemu SoT eliminuje konieczność ręcznego przerysowywania diagramów.

Języki programowania takie jak Python umożliwiają tworzenie skryptów pobierających dane z systemów zarządzania i generujących dokumentację w żądanym formacie wyjściowym. Interfejsy API systemów DCIM i IPAM pozwalają na integrację z narzędziami do automatyzacji i ciągłą weryfikację spójności danych. Pipeline CI/CD może być skonfigurowany do automatycznego generowania i publikowania dokumentacji po każdej zmianie w bazie danych infrastruktury. Nakład pracy związany z konfiguracją automatyzacji zwraca się w przypadku dużych sieci z częstymi zmianami w infrastrukturze.

37/60
Warsztat: Ocena dokumentacji
  • Zadanie grupowe: Otrzymujecie fragment "dokumentacji" znaleziony w firmie, którą właśnie przejęliście.
  • Jest to nieopisany schemat sieci narysowany odręcznie i nieaktualny arkusz kalkulacyjny z częściową listą adresów IP.
  • Waszym zadaniem jest:
  1. Wylistować wszystkie braki i problemy w tej "dokumentacji".
  2. Zaproponować plan działania, jak stworzyć profesjonalną dokumentację dla tej sieci.
  3. Określić, jakich narzędzi użylibyście do tego zadania.

Ćwiczenie praktyczne polegające na ocenie fragmentarycznej dokumentacji rozwija umiejętność krytycznego spojrzenia na jakość materiałów technicznych wykorzystywanych w codziennej pracy. Uczestnicy warsztatu mają okazję zidentyfikować typowe błędy i braki dokumentacyjne, które są powszechne w rzeczywistych środowiskach produkcyjnych. Umiejętność szybkiej oceny stanu dokumentacji i priorytetyzacji działań naprawczych jest ceniona przez pracodawców w procesach rekrutacyjnych. Warsztat rozwija również kompetencje związane z planowaniem procesu tworzenia dokumentacji od podstaw.

Praca grupowa nad oceną dokumentacji umożliwia wymianę doświadczeń i porównanie różnych perspektyw spojrzenia na ten sam zestaw materiałów. Efekty warsztatu w postaci listy braków i planu naprawczego mogą być wykorzystane jako wzorzec do audytu dokumentacji w rzeczywistych projektach. Warto zwrócić uwagę na aspekty takie jak kompletność, aktualność, czytelność i spójność prezentowanych materiałów dokumentacyjnych. Warsztat uczy również dokumentowania własnych spostrzeżeń i formułowania konkretnych rekomendacji naprawczych.

38/60
Podsumowanie: Dokumentacja jako proces
  • Należy myśleć o dokumentacji nie jako o produkcie końcowym, ale jako o ciągłym procesie, który towarzyszy sieci przez cały jej cykl życia.
  • Wymaga to wyrobienia dobrych nawyków i wdrożenia odpowiednich procedur w zespole IT.
  • Każda zmiana w sieci musi zaczynać się i kończyć aktualizacją dokumentacji.
  • Tylko wtedy zachowa ona swoją wartość i będzie realnym wsparciem w codziennej pracy.

Traktowanie dokumentacji jako procesu ciągłego, a nie jednorazowego zadania wykonywanego na zakończenie projektu, zmienia sposób myślenia o zarządzaniu infrastrukturą sieciową. W tym ujęciu każda zmiana w sieci, nawet najmniejsza, jest okazją do weryfikacji i aktualizacji odpowiednich fragmentów dokumentacji. Wypracowanie nawyku dokumentowania zmian natychmiast po ich wykonaniu jest kluczowe dla utrzymania aktualności dokumentacji. Procedury zarządzania zmianą powinny zawierać obowiązkowy krok aktualizacji dokumentacji jako warunek zamknięcia zgłoszenia serwisowego.

W dojrzałych organizacjach proces dokumentowania jest zintegrowany z systemem zgłoszeniowym i narzędziami do zarządzania konfiguracją. Automatyczne powiadomienia o zmianach w infrastrukturze mogą inicjować proces przeglądu i aktualizacji dokumentacji bez konieczności ręcznego monitorowania. Regularne przeglądy dokumentacji według ustalonego harmonogramu pozwalają na wykrycie i skorygowanie nieścisłości przed ich negatywnym wpływem na operacje sieciowe. Systematyczne podejście do dokumentacji buduje kulturę organizacyjną, w której jakość informacji o infrastrukturze jest wartością samą w sobie.

39/60

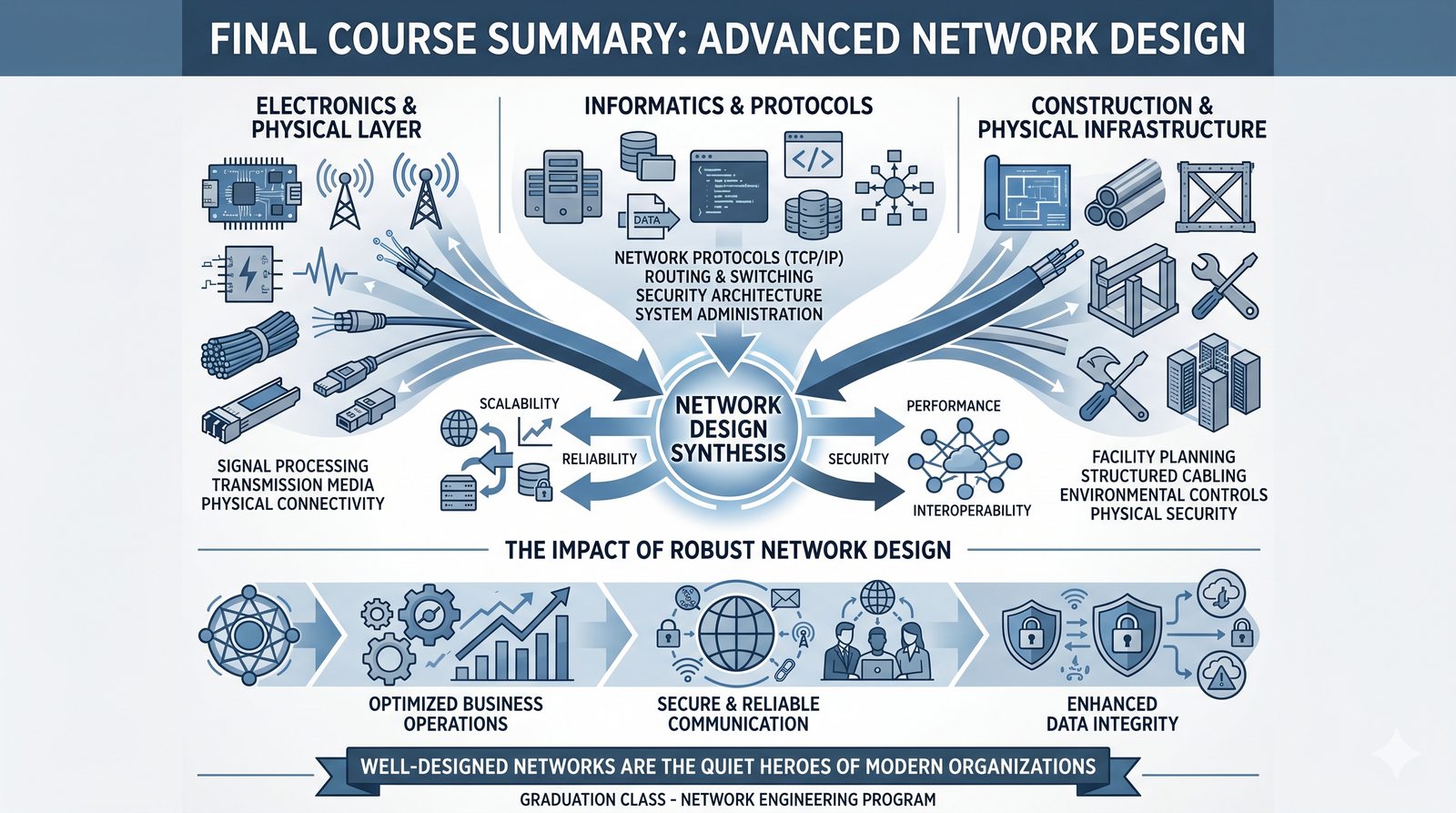

Finalne podsumowanie kursu
  • Projektowanie sieci to fascynująca i złożona dyscyplina, łącząca w sobie wiedzę z zakresu elektroniki, informatyki, a nawet budownictwa.
  • Mamy nadzieję, że ten kurs dostarczył Wam solidnych fundamentów i ustrukturyzowanego podejścia, które pozwoli Wam tworzyć niezawodne, wydajne i bezpieczne sieci.
  • Pamiętajcie, że technologia ciągle się zmienia, ale fundamentalne zasady dobrego projektowania pozostają niezmienne.

Kurs projektowania infrastruktury sieciowej dostarczył uczestnikom solidnych fundamentów niezbędnych do samodzielnego tworzenia profesjonalnych projektów sieci komputerowych. Podczas dziesięciu modułów omówiono wszystkie kluczowe aspekty projektowania od warstwy fizycznej po dokumentację powykonawczą. Zdobyta wiedza obejmuje zarówno standardy techniczne i normy branżowe, jak i praktyczne umiejętności planowania i kosztorysowania inwestycji. Uczestnicy potrafią samodzielnie przeanalizować wymagania biznesowe i przełożyć je na konkretne rozwiązania techniczne.

Należy pamiętać, że technologia sieciowa stale ewoluuje, ale fundamentalne zasady dobrego projektowania pozostają niezmienne i uniwersalne. Zachęca się do systematycznego śledzenia nowości technologicznych i uzupełniania wiedzy o specjalistyczne certyfikacje branżowe. Społeczność inżynierów sieciowych jest otwarta na dzielenie się wiedzą i doświadczeniami, co warto wykorzystać w dalszym rozwoju zawodowym. Życzymy powodzenia w stosowaniu zdobytej wiedzy w praktyce i realizacji profesjonalnych projektów sieciowych.

40/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań.

Końcowa sesja pytań i odpowiedzi daje uczestnikom ostatnią okazję do wyjaśnienia wszelkich wątpliwości przed zakończeniem kursu. Pytania mogą dotyczyć zarówno konkretnych zagadnień technicznych omawianych w ramach poszczególnych modułów, jak i ogólnych aspektów kariery w inżynierii sieciowej. Prowadzący udziela odpowiedzi w oparciu o swoje doświadczenie praktyczne i znajomość aktualnych trendów rynkowych. Dyskusja grupowa może prowadzić do interesujących wniosków i inspiracji do dalszych poszukiwań tematycznych.

W przypadku pytań wykraczających poza zakres kursu prowadzący wskaże odpowiednie źródła wiedzy i materiały uzupełniające. Wątpliwości dotyczące konkretnych technologii mogą być rozwijane w ramach indywidualnych konsultacji po zakończeniu sesji. Zachęca się do dzielenia się refleksjami i uwagami dotyczącymi przebiegu całego kursu. Aktywny udział w dyskusji finalnej jest równie ważny jak zaangażowanie podczas regularnych zajęć.

41/60
Dodatek: Przykładowy szablon opisu zmiany
  • Wprowadzenie formalnego procesu zarządzania zmianą (Change Management) jest kluczowe dla utrzymania porządku.
  • Każda planowana zmiana powinna być opisana w standardowym szablonie:
  • ID Zmiany: Unikalny identyfikator.
  • Opis: Co ma zostać zrobione?
  • Uzasadnienie: Dlaczego ta zmiana jest potrzebna?
  • Plan wdrożenia: Kroki do wykonania.
  • Plan wycofania (Rollback): Jak przywrócić stan poprzedni w razie problemów.
  • Ryzyka: Co może pójść nie tak?
  • Okno serwisowe: Kiedy zmiana zostanie wdrożona.
  • Osoby odpowiedzialne: Kto wdraża i kto akceptuje zmianę.

Wprowadzenie formalnego szablonu opisu zmiany w infrastrukturze sieciowej znacząco podnosi jakość procesu zarządzania zmianą w organizacji. Każde pole w szablonie pełni określoną funkcję i dostarcza informacji niezbędnych do oceny ryzyka i zatwierdzenia zmiany. Plan wdrożenia i plan wycofania powinny być przygotowane z równą starannością, aby zapewnić bezpieczeństwo operacji niezależnie od jej przebiegu. Określenie konkretnego okna serwisowego umożliwia koordynację zmian z innymi działami i minimalizację wpływu na użytkowników.

Identyfikacja ryzyka związanego z planowaną zmianą wymaga analizy zależności między modyfikowanym elementem a resztą infrastruktury. Osoby odpowiedzialne za wdrożenie i akceptację zmiany powinny być jednoznacznie wskazane w szablonie dla zapewnienia przejrzystości odpowiedzialności. Szablon opisu zmiany może być przechowywany w systemie zgłoszeniowym i automatycznie wypełniany częściowo na podstawie danych o incydencie. W dokumentacji warto zawrzeć przykłady poprawnie wypełnionych szablonów dla typowych zmian w infrastrukturze.

42/60
Dodatek: Dokumentacja a zgodność (Compliance)
  • W wielu branżach (finanse, medycyna) organizacje podlegają ścisłym regulacjom i audytom (np. KNF, PCI DSS).
  • Audytorzy często wymagają przedstawienia dowodów na to, że sieć jest zaprojektowana i zarządzana w sposób bezpieczny.
  • Aktualna dokumentacja, w tym schematy sieci, polityki firewalla i procedury zarządzania zmianą, jest kluczowym dowodem w procesie audytu i potwierdzeniem, że organizacja spełnia nałożone na nią wymagania.

Zgodność z regulacjami branżowymi i prawnymi stanowi jeden z głównych czynników motywujących organizacje do inwestowania w profesjonalną dokumentację sieciową. W sektorze finansowym banki podlegają nadzorowi KNF i muszą spełniać szczegółowe wymagania dotyczące dokumentacji infrastruktury IT. Norma PCI DSS nakłada obowiązek udokumentowania architektury sieci przetwarzającej dane kart płatniczych i regularnego przeglądu konfiguracji urządzeń. Organizacje medyczne podlegające przepisom HIPAA również muszą prowadzić szczegółową dokumentację zabezpieczeń sieciowych.

W kontekście europejskiego RODO dokumentacja sieciowa służy do udowodnienia wdrożenia odpowiednich środków technicznych ochrony danych osobowych. Regularne audyty zgodności wymagają przedstawienia aktualnej dokumentacji jako dowodu spełnienia wymogów regulacyjnych. W przypadku kontroli organów nadzoru brak dokumentacji może skutkować dotkliwymi karami finansowymi i sankcjami prawnymi. Wdrożenie systematycznego procesu zarządzania zgodnością dokumentacji z wymogami regulacyjnymi minimalizuje ryzyko prawne organizacji.

43/60

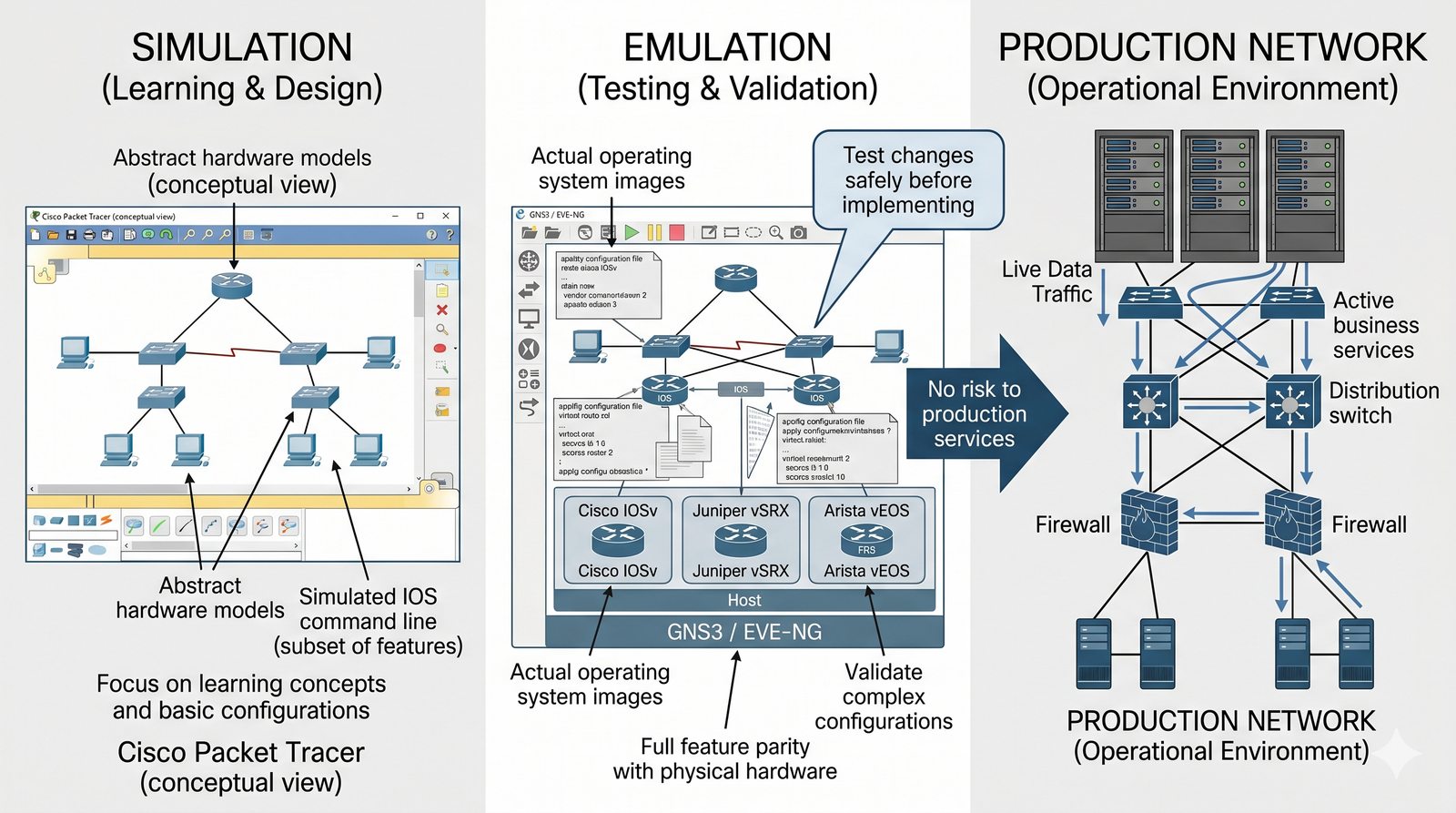

Dodatek: Rola symulacji i emulacji
  • Przed wdrożeniem skomplikowanych zmian w sieci produkcyjnej, warto przetestować je w środowisku wirtualnym.
  • Służą do tego symulatory (jak Cisco Packet Tracer) i emulatory (jak GNS3, EVE-NG).
  • Pozwalają one na zbudowanie wirtualnej kopii naszej sieci i przetestowanie na niej nowych konfiguracji (np. zmiany w routingu) bez żadnego ryzyka dla działających usług.
  • Jest to nieocenione narzędzie do weryfikacji projektu i szkolenia.

Narzędzia do symulacji i emulacji sieci stanowią nieocenione wsparcie w procesie weryfikacji projektów przed ich wdrożeniem w środowisku produkcyjnym. Symulatory takie jak Cisco Packet Tracer oferują przyjazne środowisko do nauki podstaw konfiguracji i testowania prostych topologii sieciowych. Emulatory klasy GNS3 i EVE-NG umożliwiają uruchamianie rzeczywistych obrazów systemów operacyjnych urządzeń sieciowych w środowisku wirtualnym. Możliwość testowania nowych konfiguracji bez ryzyka zakłócenia działania sieci produkcyjnej znacząco podnosi bezpieczeństwo wprowadzanych zmian.

Wirtualne laboratoria sieciowe pozwalają na odtworzenie złożonych scenariuszy awaryjnych i testowanie procedur naprawczych w kontrolowanych warunkach. Emulatory wspierają integrację z rzeczywistymi urządzeniami poprzez interfejsy fizyczne i tunelowanie ruchu sieciowego. Dokumentacja przetestowanych scenariuszy i konfiguracji w środowisku emulowanym stanowi cenny materiał szkoleniowy dla zespołu IT. Inwestycja w infrastrukturę laboratoryjną do emulacji sieci zwraca się poprzez redukcję błędów wdrożeniowych i skrócenie czasu testowania.

44/60

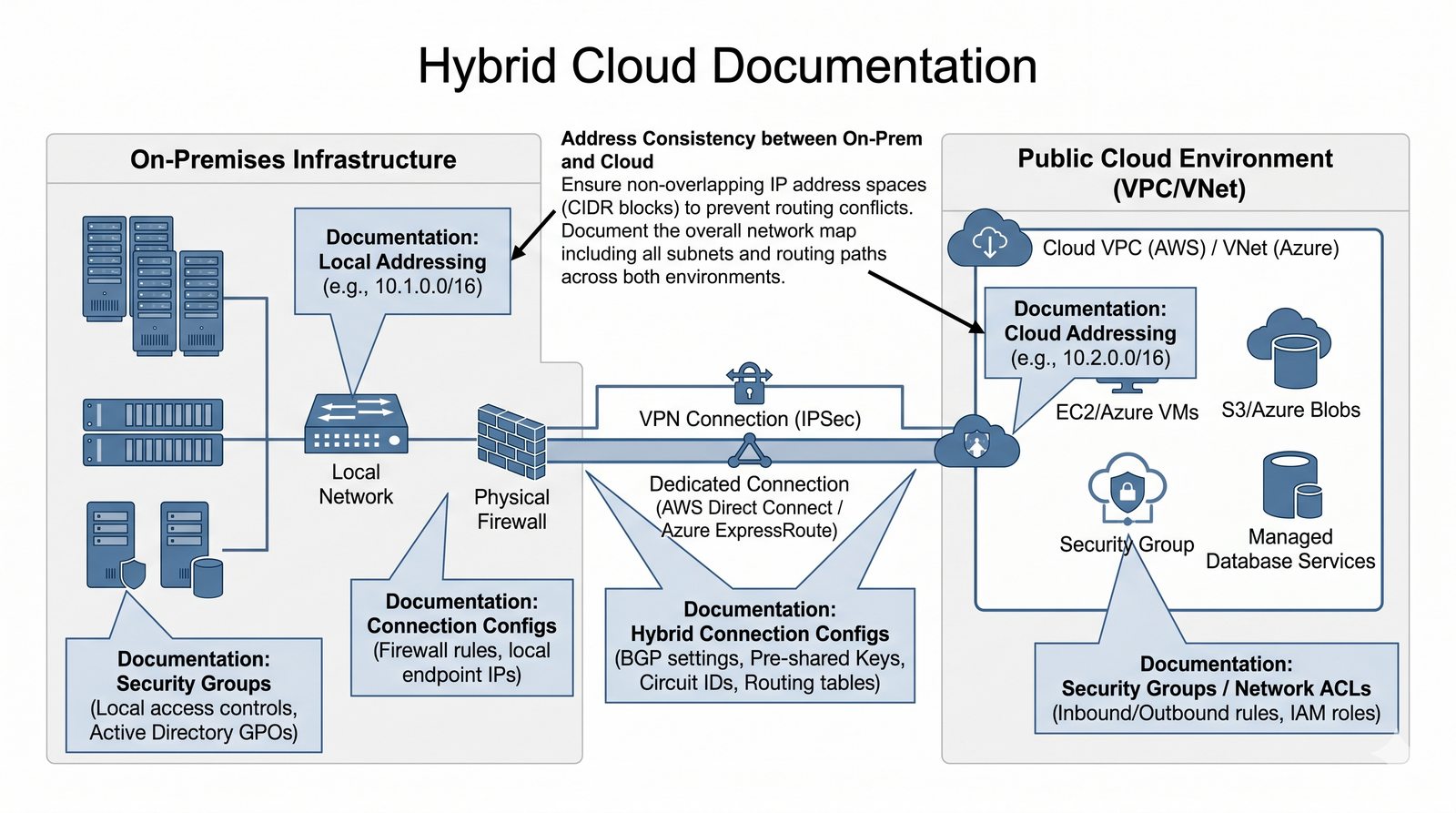

Dodatek: Dokumentacja chmury hybrydowej
  • W środowiskach hybrydowych, łączących lokalne centrum danych z chmurą publiczną, dokumentacja staje się jeszcze bardziej złożona.
  • Musi ona obejmować nie tylko naszą fizyczną infrastrukturę, ale także architekturę wirtualnej sieci w chmurze (VPC/VNet), konfigurację połączeń VPN lub ExpressRoute/DirectConnect, reguły grup bezpieczeństwa (Security Groups) oraz schemat adresacji IP w chmurze, który musi być spójny z siecią lokalną.

Dokumentacja środowisk hybrydowych łączących lokalne centrum danych z chmurą publiczną wymaga uwzględnienia specyfiki wirtualnych sieci w poszczególnych platformach chmurowych. Sieci VPC w AWS lub VNet w Azure różnią się od tradycyjnych sieci LAN modelem zarządzania i zakresem dostępnych funkcji konfiguracyjnych. Dokumentacja musi opisywać konfigurację połączeń VPN lub dedykowanych łączy Direct Connect wraz z parametrami szyfrowania i routingiem. Spójność adresacji IP między siecią lokalną a wirtualnymi sieciami w chmurze jest kluczowa dla poprawnego działania routingu hybrydowego.

Grupy bezpieczeństwa w chmurze pełnią funkcję wirtualnych firewall i ich konfiguracja musi być udokumentowana z taką samą starannością jak reguły firewall lokalnych. Automatyzacja dokumentacji środowisk chmurowych jest szczególnie istotna ze względu na dynamiczny charakter zasobów wirtualnych. Narzędzia klasy Cloud Management Platform oferują funkcje automatycznego wykrywania i dokumentowania zasobów chmurowych. W dokumentacji hybrydowej należy uwzględnić procedury disaster recovery obejmujące zarówno środowisko lokalne, jak i chmurowe.

45/60

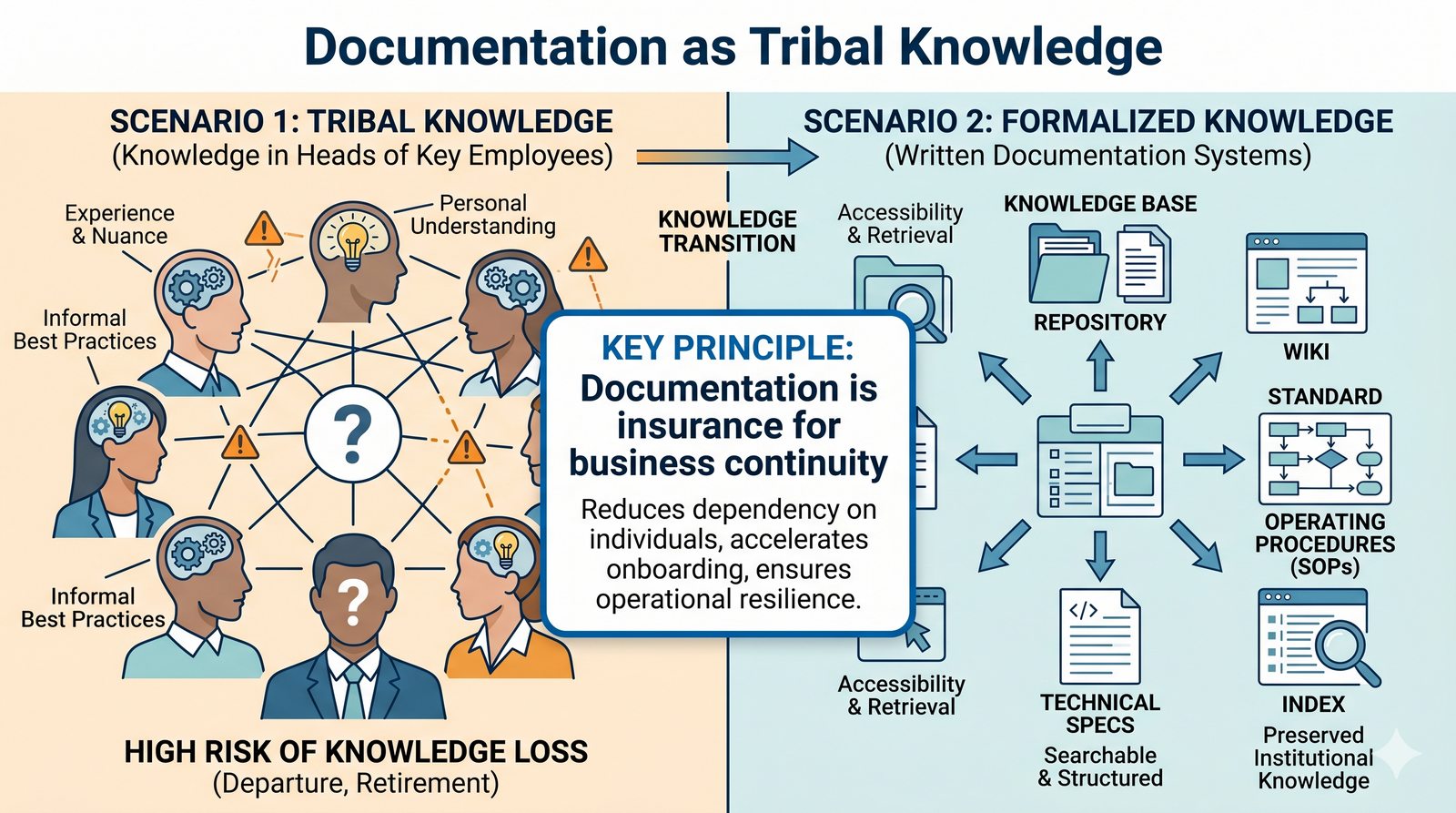

Dodatek: Dokumentacja jako wiedza plemienna
  • W organizacjach bez formalnej dokumentacji, cała wiedza o sieci często istnieje tylko w głowach kilku kluczowych pracowników.
  • Jest to tzw. "wiedza plemienna".
  • Taka sytuacja jest niezwykle ryzykowna dla firmy.
  • Odejście takiego pracownika (lub jego dłuższa nieobecność) może sparaliżować dział IT, ponieważ nikt inny nie wie, jak sieć jest zbudowana i jak nią zarządzać.
  • Formalizacja i spisanie tej wiedzy w postaci dokumentacji jest formą ubezpieczenia dla ciągłości działania biznesu.

Zjawisko wiedzy plemiennej w działach IT stanowi jedno z najpoważniejszych zagrożeń dla ciągłości działania organizacji w perspektywie długoterminowej. Wiedza o sieci skoncentrowana w głowach kilku kluczowych pracowników stwarza ryzyko paraliżu operacyjnego w przypadku ich nagłej nieobecności. Proces formalizacji wiedzy plemiennej powinien być przeprowadzany systematycznie przy użyciu dedykowanych narzędzi do zarządzania wiedzą. Opór pracowników przed dzieleniem się wiedzą można przełamać poprzez wdrożenie systemu motywacyjnego i kultury organizacyjnej promującej dokumentację.

Wywiady z kluczowymi pracownikami i sesje cieniowania pozwalają na uchwycenie procedur i zależności, które nie są nigdzie zapisane w oficjalnych dokumentach. Przekształcenie wiedzy nieformalnej w udokumentowane procedury operacyjne wymaga czasu i zaangażowania zarówno ze strony pracowników, jak i kierownictwa. Ryzyko utraty wiedzy w przypadku odejścia pracownika można oszacować i uwzględnić w planach ciągłości działania IT. Systemy zarządzania wiedzą oferują funkcje łatwego wyszukiwania i nawigacji, co zachęca pracowników do korzystania z dokumentacji zamiast polegania na przekazie ustnym.

46/60

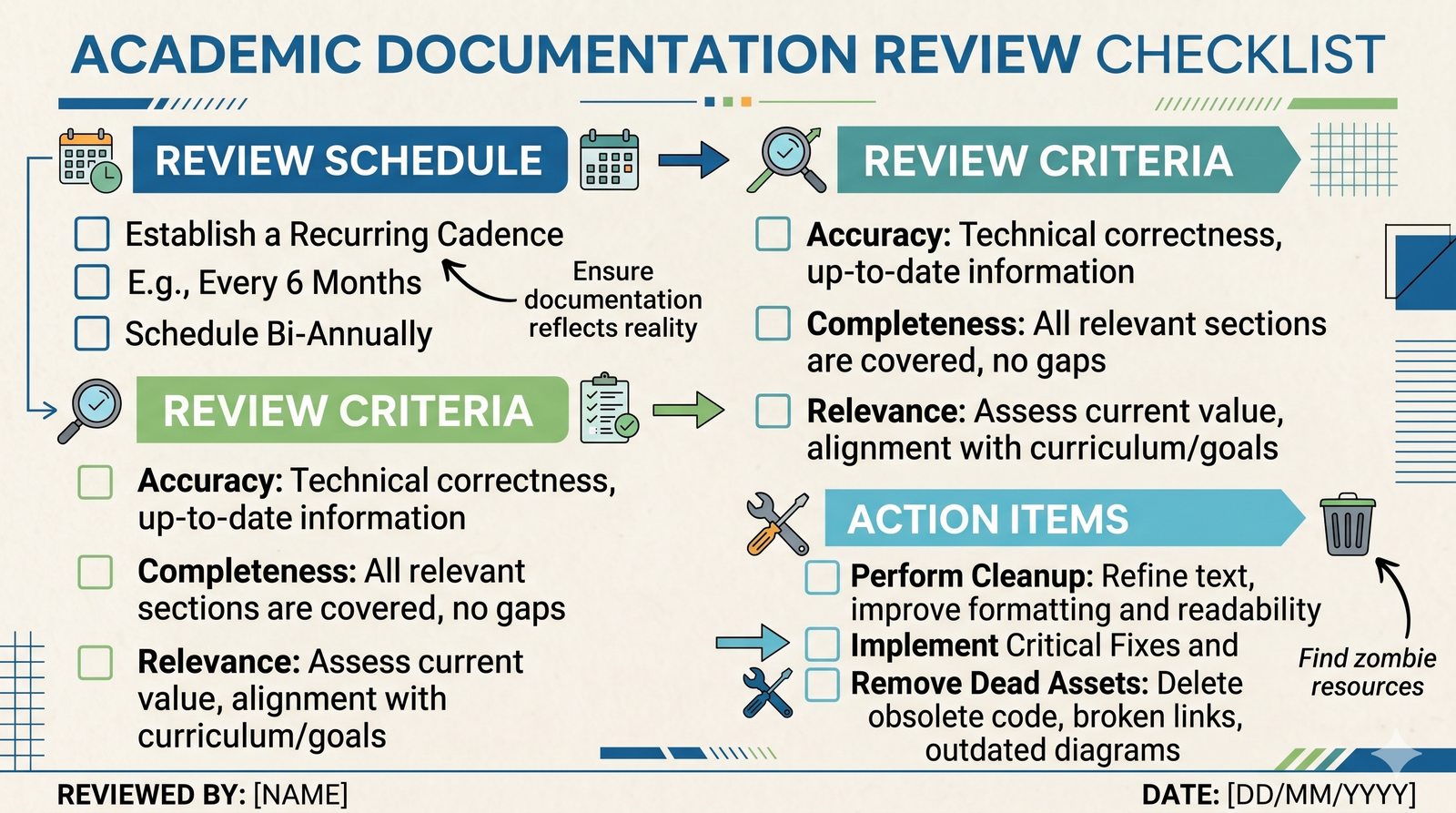

Dodatek: Przegląd dokumentacji
  • Dokumentacja, podobnie jak oprogramowanie, wymaga regularnych przeglądów.
  • Dobrą praktyką jest wprowadzenie cyklicznych (np. co pół roku) przeglądów kluczowych dokumentów.
  • Celem jest weryfikacja, czy dokumentacja wciąż odzwierciedla rzeczywisty stan sieci, czy jest kompletna i czy nie zawiera nieaktualnych informacji.
  • Taki przegląd to doskonała okazja do uporządkowania i znalezienia "martwych dusz" w naszej infrastrukturze.

Cykliczny przegląd dokumentacji według ustalonego harmonogramu pozwala utrzymać jej aktualność i użyteczność przez cały okres eksploatacji sieci. Podczas przeglądu weryfikowana jest zgodność dokumentacji z rzeczywistą konfiguracją urządzeń oraz kompletność opisów poszczególnych elementów infrastruktury. Przegląd dokumentacji jest również okazją do identyfikacji nieużywanych zasobów sieciowych i porządkowania przestarzałych wpisów. Wnioski z przeglądu powinny być udokumentowane w formie raportu z listą działań naprawczych i terminami realizacji.

W przypadku wykrycia znaczących rozbieżności między dokumentacją a stanem faktycznym należy niezwłocznie podjąć działania korygujące. Przegląd dokumentacji może być połączony z audytem technicznym infrastruktury, co zwiększa efektywność obu procesów. Udział w przeglądzie przedstawicieli różnych zespołów IT zapewnia wieloaspektową ocenę jakości i kompletności dokumentacji. Systematyczne przeglądy budują kulturę ciągłego doskonalenia procesów zarządzania infrastrukturą sieciową.

47/60
Dodatek: Dokumentacja a rozwiązywanie problemów
  • Metodyczne podejście do rozwiązywania problemów (troubleshooting) zawsze zaczyna się od zadania pytania: "Jak to *powinno* działać?".
  • Odpowiedź na to pytanie znajduje się właśnie w dokumentacji.
  • Porównując stan obecny (to, co widzimy w logach i na urządzeniach) ze stanem zaprojektowanym (opisanym w dokumentacji), możemy szybko zidentyfikować odchylenia i znaleźć przyczynę problemu.
  • Bez dokumentacji, ten proces jest znacznie dłuższy i bardziej chaotyczny.

Metodyczne rozwiązywanie problemów sieciowych opiera się na porównaniu stanu rzeczywistego z oczekiwanym stanem opisanym w dokumentacji technicznej. Dokumentacja dostarcza punktu odniesienia, który umożliwia szybkie zidentyfikowanie odchyleń i zawężenie obszaru poszukiwań przyczyny awarii. W przypadku braku dokumentacji proces diagnostyczny sprowadza się do prób i błędów, co znacząco wydłuża czas przywracania usług. Systematyczne gromadzenie wiedzy o rozwiązywaniu problemów w formie dokumentacji tworzy bazę wiedzy przyspieszającą przyszłe interwencje.

Narzędzia do zarządzania wiedzą oferują funkcje wyszukiwania podobnych przypadków na podstawie objawów awarii opisanych w historycznych zgłoszeniach. Dokumentacja procedur diagnostycznych z podziałem na typowe scenariusze awaryjne ułatwia szkolenie nowych członków zespołu IT. Wprowadzenie standardowego formatu raportowania incydentów wraz z opisem podjętych kroków naprawczych wzbogaca bazę wiedzy organizacji. W dojrzałych organizacjach proces rozwiązywania problemów jest ściśle powiązany z systemem zarządzania dokumentacją i konfiguracją.

48/60

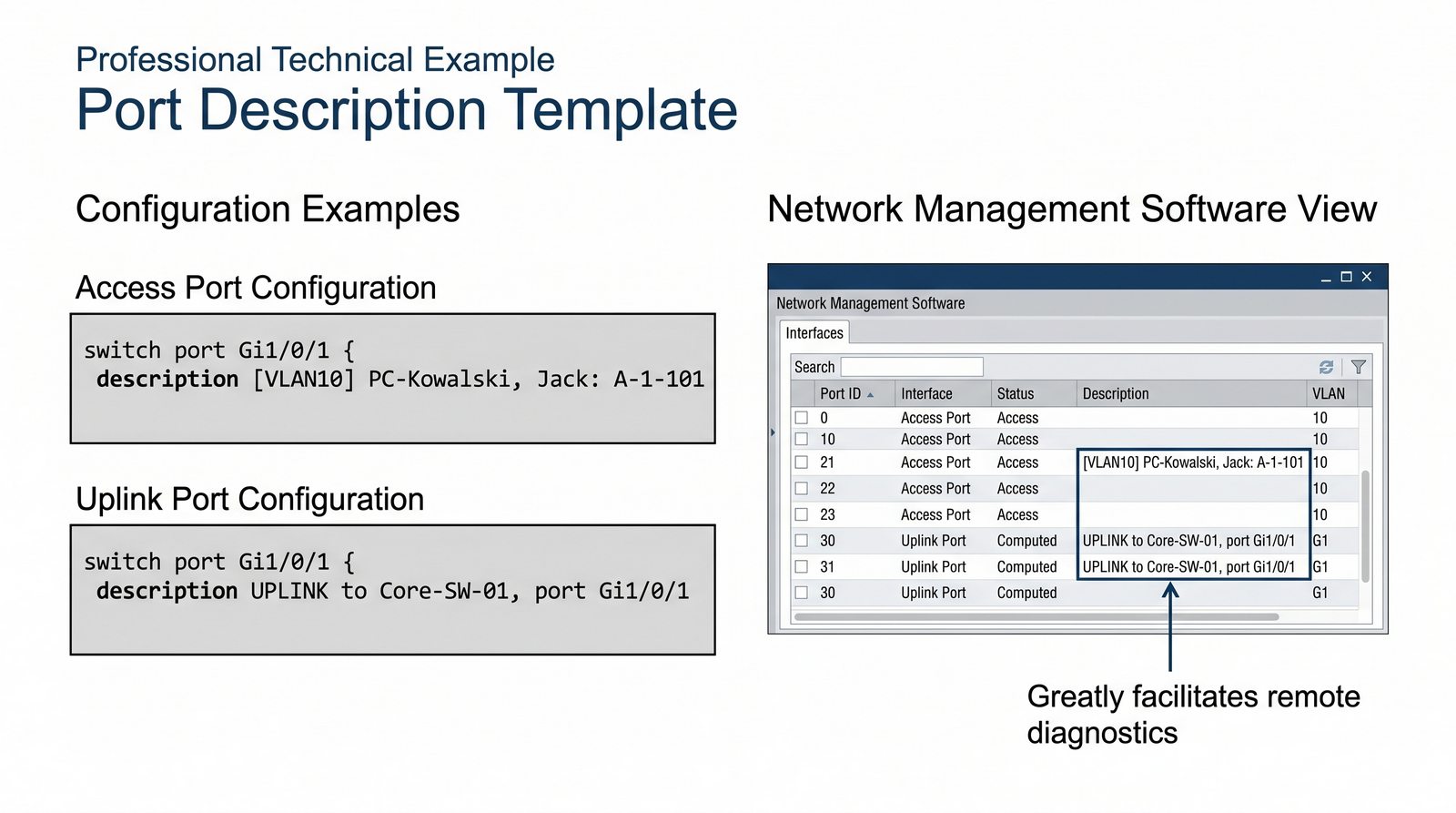

Dodatek: Szablon opisu portu
  • Dobrą praktyką jest stosowanie ustandaryzowanego formatu opisu (description) na interfejsach przełączników i routerów.
  • Taki opis jest widoczny bezpośrednio w konfiguracji i systemach monitoringu.
  • Przykładowy szablon dla portu dostępowego:
  • description [VLAN10] PC-Kowalski, Gniazdo: A-1-101
  • A dla portu uplink:
  • description UPLINK to Core-SW-01, port Gi1/0/1
  • Taka prosta praktyka ogromnie ułatwia zdalną diagnostykę.

Ustandaryzowany format opisu interfejsów na urządzeniach sieciowych stanowi prostą i niezwykle skuteczną praktykę usprawniającą codzienną pracę administratora. Opisy portów zgodne z przyjętym szablonem umożliwiają zdalną identyfikację przeznaczenia każdego interfejsu bez konieczności fizycznego dostępu do urządzenia. W szablonie opisu należy zawrzeć informacje o przypisanym VLAN, lokalizacji i funkcji podłączonego urządzenia końcowego. Krótki i zwięzły format opisu ułatwia jego odczyt w wierszu poleceń i w interfejsach systemów monitorujących.

W przypadku portów uplink opis powinien jednoznacznie wskazywać urządzenie docelowe i numer interfejsu po drugiej stronie połączenia. Automatyzacja generowania opisów portów na podstawie danych z systemu zarządzania konfiguracją eliminuje błędy wynikające z ręcznego wpisywania. Regularna weryfikacja i aktualizacja opisów portów powinna być elementem harmonogramu prac konserwacyjnych. Spójne stosowanie szablonu opisu portów w skali całej organizacji buduje standard jakości zarządzania infrastrukturą.

49/60
Dodatek: Dokumentacja a kosztorys
  • Szczegółowa dokumentacja projektowa, zwłaszcza kompletna lista materiałów (BoM), jest podstawą do stworzenia rzetelnego kosztorysu.
  • Pozwala ona na precyzyjne wycenienie kosztów sprzętu, oprogramowania i materiałów instalacyjnych.
  • Dodatkowo, na podstawie schematów fizycznych i opisu prac, można oszacować koszty robocizny.
  • Bez solidnego projektu, każdy kosztorys jest tylko zgadywaniem i jest obarczony dużym ryzykiem niedoszacowania.

Dokładna dokumentacja projektowa jest niezbędnym warunkiem sporządzenia rzetelnego kosztorysu inwestycji sieciowej minimalizującego ryzyko przekroczenia budżetu. Lista materiałów BoM powstała na podstawie szczegółowych schematów i specyfikacji umożliwia precyzyjne określenie kosztów zakupu wszystkich niezbędnych komponentów. Koszty robocizny mogą być oszacowane na podstawie przedmiaru robót wynikającego z fizycznych schematów instalacji. Dodatkowe koszty takie jak licencje oprogramowania czy szkolenia personelu również powinny być uwzględnione w kosztorysie.

W przypadku projektów realizowanych w trybie przetargowym dokumentacja projektowa stanowi podstawę do porównania ofert różnych wykonawców. Kosztorys inwestorski przygotowany przez projektanta wyznacza poziom odniesienia dla ofert składanych przez potencjalnych wykonawców. Zmiany w projekcie w trakcie realizacji wymagają aktualizacji kosztorysu i aneksu do umowy z wykonawcą. Dobrze przygotowany kosztorys zabezpiecza interesy inwestora i zapobiega sporom finansowym na etapie rozliczania inwestycji.

50/60
Dodatek: Dokumentacja a szkolenie zespołu
  • Kompletna i czytelna dokumentacja jest nieocenionym materiałem szkoleniowym dla nowych pracowników działu IT.
  • Pozwala im na samodzielne zapoznanie się z architekturą i zasadami działania sieci, bez konieczności absorbowania czasu starszych kolegów.
  • Jest to najszybszy sposób na wdrożenie nowej osoby i umożliwienie jej efektywnego udziału w pracach zespołu.

Kompletna dokumentacja sieciowa stanowi doskonały materiał szkoleniowy umożliwiający nowym pracownikom szybkie zapoznanie się z architekturą i zasadami działania infrastruktury. Nowi członkowie zespołu mogą samodzielnie studiować dokumentację we własnym tempie bez konieczności absorbowania czasu starszych kolegów. Proces onboardingu technicznego znacząco przyspiesza, gdy nowy pracownik ma dostęp do aktualnych schematów i opisów konfiguracji. Dokumentacja proceduralna zawierająca instrukcje wykonywania typowych zadań operacyjnych ułatwia samodzielne rozwiązywanie problemów.

Wykorzystanie dokumentacji w procesie szkoleniowym zapewnia spójność przekazywanej wiedzy niezależnie od osoby prowadzącej szkolenie. Testy i zadania praktyczne mogą być oparte na rzeczywistej dokumentacji infrastruktury, co zwiększa praktyczną wartość szkoleń. Materiały szkoleniowe przygotowane na podstawie dokumentacji mogą być wielokrotnie wykorzystywane z aktualizacjami zgodnymi z rozwojem sieci. Systematyczne szkolenie zespołu w oparciu o dokumentację buduje kulturę organizacyjną opartą na wiedzy i standardach.

51/60
Finalne podsumowanie kursu
  • Projektowanie sieci to fascynująca i złożona dyscyplina, łącząca w sobie wiedzę z zakresu elektroniki, informatyki, a nawet budownictwa.
  • Mamy nadzieję, że ten kurs dostarczył Wam solidnych fundamentów i ustrukturyzowanego podejścia, które pozwoli Wam tworzyć niezawodne, wydajne i bezpieczne sieci.
  • Pamiętajcie, że technologia ciągle się zmienia, ale fundamentalne zasady dobrego projektowania pozostają niezmienne.

Kurs projektowania infrastruktury sieciowej wyposażył uczestników w narzędzia i wiedzę niezbędną do samodzielnego tworzenia profesjonalnych projektów sieci komputerowych. Dziesięć modułów kursu pokryło pełne spektrum zagadnień od podstaw okablowania strukturalnego po zaawansowaną dokumentację powykonawczą. Praktyczne podejście do nauczania z naciskiem na rzeczywiste przykłady wdrożeniowe zwiększa użyteczność zdobytej wiedzy. Uczestnicy potrafią identyfikować i analizować wymagania biznesowe oraz przekładać je na skuteczne rozwiązania techniczne.

Należy pamiętać o ciągłym rozwoju zawodowym i śledzeniu nowości w dziedzinie sieci komputerowych i technologii pokrewnych. Certyfikacje branżowe i specjalizacje tematyczne pozwalają na pogłębienie wiedzy w wybranych obszarach zainteresowania. Społeczność profesjonalistów sieciowych oferuje bogate zasoby wiedzy i możliwości wymiany doświadczeń. Życzymy sukcesów w karierze zawodowej i satysfakcji z realizacji ambitnych projektów sieciowych.

52/60
Ścieżki dalszego rozwoju
  • Ukończenie tego kursu to solidny fundament. Świat sieci komputerowych jest ogromny i dynamicznie się zmienia.
  • Warto rozważyć dalsze pogłębianie wiedzy w specjalistycznych dziedzinach i potwierdzenie jej poprzez zdobycie uznanych certyfikatów branżowych:
  • Certyfikacje podstawowe: CompTIA Network+
  • Certyfikacje producenckie: Cisco (CCNA, CCNP), Juniper (JNCIA)
  • Specjalizacje: Bezpieczeństwo (Security+), sieci bezprzewodowe (CWNA), chmura (AWS/Azure Networking).

Po ukończeniu kursu warto zaplanować dalszą ścieżkę rozwoju zawodowego uwzględniającą zarówno osobiste zainteresowania, jak i zapotrzebowanie rynku pracy. Certyfikaty producenckie takie jak CCNA od Cisco są powszechnie uznawane i często wymagane w ogłoszeniach rekrutacyjnych dla inżynierów sieci. Specjalizacja w obszarze cyberbezpieczeństwa z certyfikatem Security+ lub CISSP otwiera perspektywy pracy w dynamicznie rozwijającym się sektorze bezpieczeństwa IT. Znajomość platform chmurowych AWS lub Azure z certyfikacją specjalistyczną stanowi istotne uzupełnienie kompetencji sieciowych.

Rozwój w kierunku automatyzacji i programowania infrastruktury wymaga nauki języków skryptowych i narzędzi do zarządzania konfiguracją. Udział w projektach open source i społecznościach technicznych przyspiesza zdobywanie praktycznego doświadczenia. Konferencje branżowe i lokalne spotkania grup entuzjastów sieci umożliwiają nawiązywanie kontaktów zawodowych i wymianę wiedzy. Systematyczne inwestowanie w rozwój kompetencji sieciowych procentuje stabilną i satysfakcjonującą karierą zawodową.

53/60
Trendy w projektowaniu sieci
  • Automatyzacja (Infrastructure as Code): Zarządzanie konfiguracją za pomocą kodu (Ansible, Python) i systemów "Source of Truth" (NetBox).
  • Sieci definiowane programowo (SDN): Oddzielenie płaszczyzny sterowania od płaszczyzny danych, co umożliwia centralne, programowe zarządzanie całą siecią.
  • Architektura Zero Trust: Podejście do bezpieczeństwa, które nie ufa nikomu domyślnie, nawet wewnątrz sieci.
  • Każde żądanie dostępu jest weryfikowane.
  • Integracja z chmurą (Hybrid/Multi-Cloud): Płynne i bezpieczne łączenie lokalnych centrów danych z zasobami w chmurach publicznych.

Automatyzacja zarządzania siecią poprzez podejście Infrastructure as Code zmienia sposób pracy inżynierów sieciowych z ręcznej konfiguracji na programowe definiowanie stanu infrastruktury. Sieci definiowane programowo SDN oddzielają płaszczyznę sterowania od danych, umożliwiając centralne zarządzanie całą siecią z poziomu kontrolera. Architektura Zero Trust zakłada brak domyślnego zaufania dla jakiegokolwiek ruchu w sieci niezależnie od jego źródła. Integracja środowisk lokalnych z chmurą publiczną w modelu hybrydowym i wielochmurowym wymaga nowego podejścia do projektowania łączności.

Technologie takie jak SD-WAN zastępują tradycyjne połączenia WAN oferując większą elastyczność i niższe koszty operacyjne. Sztuczna inteligencja i uczenie maszynowe znajdują zastosowanie w predykcyjnym utrzymaniu sieci i automatycznym wykrywaniu anomalii. Internet Rzeczy generuje nowe wyzwania związane z ogromną liczbą urządzeń końcowych i wymaganiami dotyczącymi przepustowości. Zielone sieci i efektywność energetyczna stają się istotnym kryterium projektowym ze względu na rosnące koszty energii i świadomość ekologiczną.

54/60
Rola inżyniera sieciowego w przyszłości
  • Rola inżyniera sieciowego ewoluuje.
  • Ręczna, "rzemieślnicza" konfiguracja pojedynczych urządzeń jest zastępowana przez automatyzację i programowanie.
  • Nowoczesny inżynier sieciowy musi posiadać nie tylko głęboką wiedzę o protokołach, ale także umiejętności programistyczne, znajomość API, rozumienie architektur chmurowych i cyberbezpieczeństwa.
  • Staje się on architektem i deweloperem sieci, a nie tylko jej administratorem.

Ewolucja roli inżyniera sieciowego w kierunku architekta i dewelopera infrastruktury wymaga rozszerzenia kompetencji poza tradycyjną wiedzę o protokołach routingu. Umiejętności programistyczne w językach Python i Go stają się standardowym wymaganiem w ogłoszeniach dla starszych inżynierów sieci. Znajomość API urządzeń sieciowych i systemów zarządzania umożliwia tworzenie skryptów automatyzujących rutynowe zadania administracyjne. Współpraca z zespołami DevOps i CloudOps wymaga zrozumienia procesów CI/CD i narzędzi do zarządzania konfiguracją.

Specjaliści sieciowi coraz częściej pracują w modelu wielochmurowym, łącząc kompetencje sieciowe z wiedzą o platformach chmurowych. Analityczne myślenie i umiejętność rozwiązywania złożonych problemów pozostają kluczowe niezależnie od ewolucji technologicznej. Certyfikacje potwierdzające umiejętności praktyczne i aktualną wiedzę techniczną zwiększają wiarygodność na rynku pracy. Przyszłość zawodu inżyniera sieciowego rysuje się obiecująco dla osób gotowych do ciągłego uczenia się i adaptacji.

55/60
Finalne podsumowanie
  • Dziękuję za Wasze zaangażowanie przez cały kurs.
  • Mam nadzieję, że dostarczył on Wam nie tylko wiedzy, ale także inspiracji do dalszego rozwoju w fascynującym świecie sieci komputerowych.
  • Pamiętajcie, że dobrze zaprojektowana sieć to cichy bohater każdej nowoczesnej organizacji, a Wy macie teraz narzędzia, aby takich bohaterów tworzyć.

Podsumowując cały kurs warto podkreślić, że zdobyta wiedza stanowi solidny fundament pod dalszy rozwój w dziedzinie inżynierii sieci komputerowych. Uczestnicy kursu poznali kompleksową metodykę projektowania infrastruktury od analizy wymagań po dokumentację powykonawczą. Praktyczne umiejętności zdobyte podczas ćwiczeń i warsztatów są bezpośrednio przekładalne na rzeczywiste projekty sieciowe. Świadomość znaczenia dokumentacji i systematycznego podejścia do projektowania wyróżnia profesjonalistów na rynku pracy.

Technologia sieciowa będzie się nadal rozwijać, ale zdobyte fundamenty teoretyczne pozostaną aktualne przez wiele lat. Zachęca się do kontynuowania nauki poprzez specjalistyczne certyfikacje i samodzielne projekty praktyczne. Społeczność inżynierów sieciowych jest otwarta i wspierająca dla nowych członków branży. Życzymy powodzenia w realizacji pierwszych samodzielnych projektów sieciowych i satysfakcji z rozwiązywania technicznych wyzwań.

56/60
Pytania i odpowiedzi
  • Ostatnia szansa na zadanie pytań dotyczących całego materiału kursu.

Ostatnia sesja pytań i odpowiedzi kursu daje możliwość wyjaśnienia wszelkich pozostałych wątpliwości i uzyskania dodatkowych wyjaśnień. Pytania mogą dotyczyć konkretnych technologii omawianych w kursie lub ogólnych aspektów pracy w branży sieciowej. Doświadczenie prowadzącego i przykłady z rzeczywistych wdrożeń stanowią wartościowe uzupełnienie materiału kursu. Dyskusja grupowa pozwala na spojrzenie na problemy z różnych perspektyw i wymianę doświadczeń między uczestnikami.

Pytania dotyczące dalszego rozwoju i specjalizacji mogą być rozwijane podczas indywidualnych konsultacji po kursie. Warto zapisywać pytania pojawiające się podczas powtórki materiału przed sesją finałową. Aktywny udział w dyskusji wzbogaca doświadczenie edukacyjne wszystkich uczestników kursu. Zachęcam do kontynuowania wymiany wiedzy w społeczności po zakończeniu kursu.

57/60
Źródła i dalsza lektura
  • "Top-Down Network Design" by Priscilla Oppenheimer
  • Dokumentacja techniczna i poradniki projektowe wiodących producentów (Cisco, Juniper, Aruba).
  • Standardy TIA/EIA-568, ISO/IEC 11801.
  • Dokumenty RFC (Request for Comments) publikowane przez IETF.
  • Blogi i fora internetowe poświęcone sieciom komputerowym.

Wymienione źródła literaturowe i materiały referencyjne stanowią punkt wyjścia do samodzielnego pogłębiania wiedzy w poszczególnych obszarach projektowania sieci. Książka Top-Down Network Design Priscilli Oppenheimer oferuje sprawdzoną metodykę projektowania sieci od warstwy aplikacji w dół. Dokumentacja techniczna producentów sprzętu sieciowego zawiera szczegółowe specyfikacje i przykłady konfiguracji dla konkretnych modeli urządzeń. Standardy TIA i ISO definiują wymagania dla komponentów i instalacji okablowania strukturalnego.

Dokumenty RFC publikowane przez IETF stanowią autorytatywne źródło wiedzy o protokołach i mechanizmach sieciowych. Blogi techniczne i kanały YouTube prowadzone przez doświadczonych inżynierów sieci oferują praktyczne porady i analizy rzeczywistych wdrożeń. Fora dyskusyjne takie jak Cisco Learning Network czy Reddit r/networking umożliwiają zadawanie pytań i wymianę doświadczeń. Regularne śledzenie publikacji branżowych pozwala być na bieżąco z rozwojem technologii sieciowych.

58/60
Ankieta ewaluacyjna
  • Proszę o wypełnienie krótkiej ankiety ewaluacyjnej dotyczącej kursu.
  • Wasze opinie i sugestie są dla mnie niezwykle cenne i pomogą w doskonaleniu tego materiału w przyszłości.
  • Dziękuję!

Ankieta ewaluacyjna na zakończenie kursu stanowi cenne narzędzie doskonalenia jakości materiałów dydaktycznych i metod nauczania. Opinie uczestników na temat poszczególnych modułów i ćwiczeń praktycznych pozwalają zidentyfikować obszary wymagające poprawy. Sugestie dotyczące tempa prowadzenia zajęć i poziomu szczegółowości materiałów są uwzględniane w kolejnych edycjach kursu. Anonimowość ankiety gwarantuje szczere odpowiedzi i rzetelną ocenę jakości kursu.

Warto poświęcić kilka minut na wypełnienie ankiety, ponieważ bezpośrednio wpływa to na jakość przyszłych edycji kursu. Oceny w skali liczbowej umożliwiają ilościową analizę satysfakcji uczestników i porównanie z innymi kursami. Pytania otwarte dają możliwość wyrażenia indywidualnych opinii i propozycji usprawnień. Dziękujemy za poświęcony czas i zaangażowanie w proces ewaluacji kursu.

59/60
Kontakt
  • W razie dodatkowych pytań po zakończeniu kursu, zapraszam do kontaktu:
  • Email: [adres e-mail prowadzącego]
  • Konsultacje: [termin i miejsce konsultacji]

Po zakończeniu kursu uczestnicy mają możliwość kontaktu z prowadzącym w przypadku dodatkowych pytań dotyczących omawianego materiału. Adres email prowadzącego i termin konsultacji zostały podane w celu umożliwienia indywidualnych spotkań w razie potrzeby. Zachęca się do korzystania z tej możliwości szczególnie w przypadku pytań dotyczących praktycznego zastosowania wiedzy w rzeczywistych projektach. Prowadzący służy również pomocą w planowaniu dalszej ścieżki rozwoju zawodowego i doradztwie certyfikacyjnym.

W przypadku pytań technicznych wykraczających poza zakres kursu prowadzący wskaże odpowiednie źródła wiedzy i materiały uzupełniające. Kontakt mailowy jest preferowaną formą komunikacji ze względu na możliwość przekazania szczegółowych odpowiedzi i załączników. Konsultacje indywidualne mogą być organizowane również w formie zdalnej z wykorzystaniem narzędzi do wideokonferencji. Życzymy sukcesów w dalszym rozwoju zawodowym i zapraszamy do udziału w kolejnych edycjach kursu.

60/60
Koniec
  • Dziękuję!

Dotarliśmy do końca kursu projektowania infrastruktury sieciowej, który miał na celu przekazanie kompleksowej wiedzy praktycznej i teoretycznej. Mamy nadzieję, że zdobyte umiejętności okażą się przydatne w codziennej pracy zawodowej i realizacji samodzielnych projektów sieciowych. Kurs został zaprojektowany tak, aby uczestnicy mogli samodzielnie tworzyć profesjonalne projekty zgodne z obowiązującymi standardami branżowymi. Dziękujemy za zaangażowanie i aktywny udział w zajęciach.

Wiedza zdobyta podczas kursu stanowi solidny fundament do dalszego rozwoju w specjalistycznych obszarach inżynierii sieciowej. Zachęcamy do kontynuowania nauki i zdobywania certyfikacji potwierdzających kompetencje techniczne. Życzymy powodzenia w karierze zawodowej i satysfakcji z rozwiązywania technicznych wyzwań. Do zobaczenia na kolejnych kursach i w społeczności profesjonalistów sieciowych.
