1/60
Część 9: Planowanie współpracy z sieciami teletechnicznymi

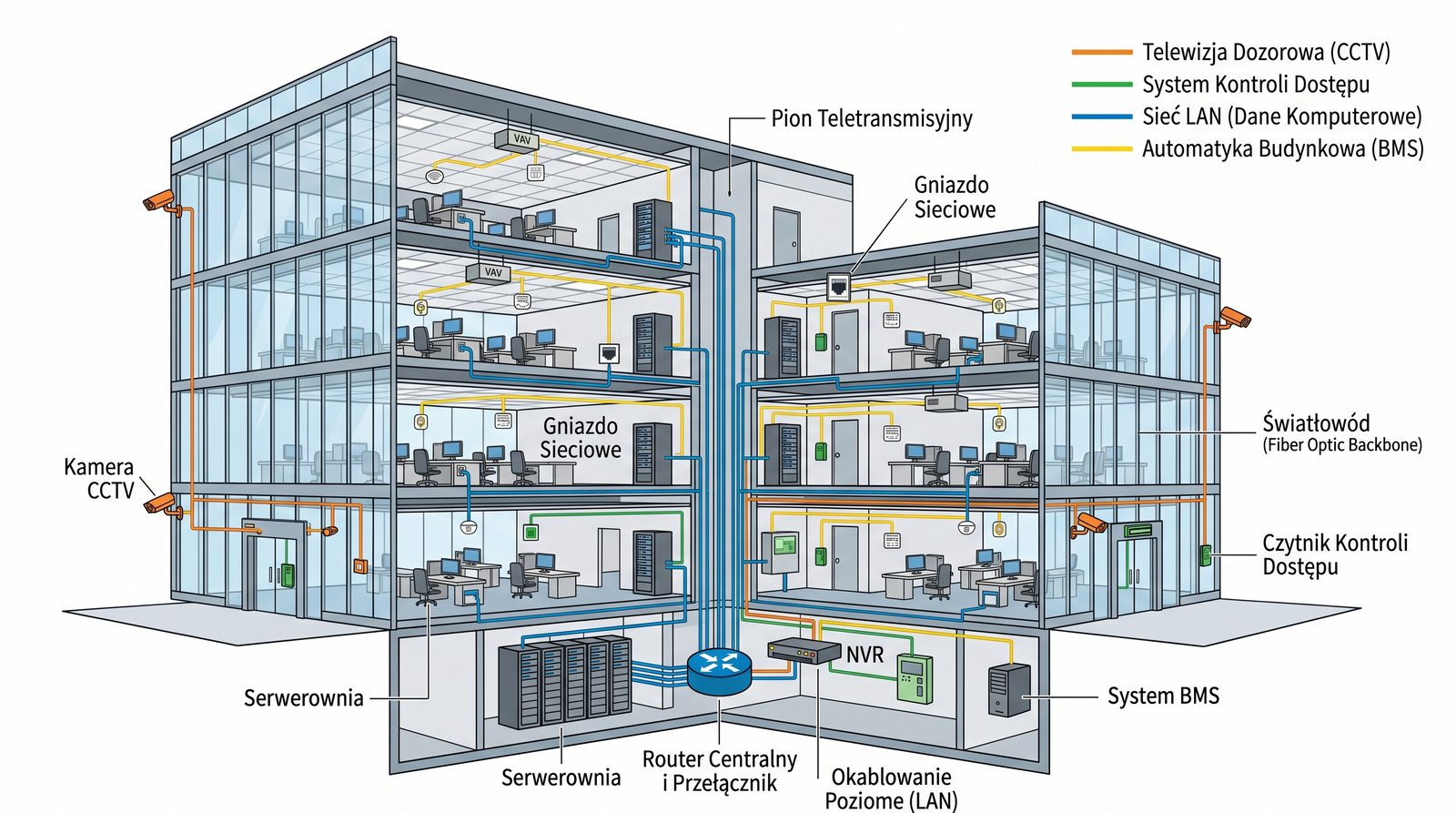

  • Nowoczesny budynek to skomplikowany organizm, w którym dziesiątki systemów muszą ze sobą współpracować.
  • W tym module odejdziemy od tradycyjnego postrzegania sieci jako medium tylko dla komputerów.
  • Zobaczymy, jak sieć IP stała się uniwersalną platformą dla systemów bezpieczeństwa, automatyki budynkowej i Internetu Rzeczy, oraz jak profesjonalnie i bezpiecznie projektować taką zintegrowaną, konwergentną infrastrukturę.

Projektowanie współpracy z sieciami teletechnicznymi wymaga dogłębnej znajomości architektury sieciowej oraz standardów komunikacyjnych stosowanych w budynkach inteligentnych. Każdy współcześnie projektowany budynek musi uwzględniać integrację różnorodnych systemów niskoprądowych działających na wspólnej infrastrukturze IP. Kluczowym wyzwaniem jest zapewnienie niezawodności działania przy jednoczesnym zachowaniu odpowiedniego poziomu bezpieczeństwa całej infrastruktury. W praktyce inżynierskiej oznacza to konieczność głębokiego zrozumienia zarówno technologii sieciowych, jak i specyfiki poszczególnych systemów teletechnicznych.

Inżynierowie sieciowi muszą brać pod uwagę wymagania stawiane przez systemy monitoringu wizyjnego, kontroli dostępu czy automatyki budynkowej już na etapie projektowania okablowania strukturalnego. Odpowiednie zaplanowanie przestrzeni adresowej, segmentacji sieci oraz polityk bezpieczeństwa stanowi fundament późniejszej eksploatacji systemu. Coraz częściej spotykanym trendem jest wykorzystanie sieci IP jako uniwersalnego medium integrującego wszystkie systemy obecne w obiekcie. Właściwe podejście do projektowania przekłada się bezpośrednio na koszty eksploatacji i łatwość późniejszej rozbudowy infrastruktury.

2/60
Agenda modułu
  • Koncepcja sieci konwergentnej: jedno medium, wiele systemów.
  • Fundamenty integracji: VLAN, QoS, PoE.
  • Integracja systemów CCTV over IP.
  • Integracja systemów kontroli dostępu (KD) i alarmowych (SSWiN).
  • Specyfika systemów alarmu pożarowego (SAP).
  • Sieć jako platforma dla IoT i BMS.
  • Najlepsze praktyki projektowe i bezpieczeństwo.

Agenda modułu została zaprojektowana tak, aby stopniowo wprowadzać uczestników w zagadnienia związane z konwergentnymi sieciami teletechnicznymi od ogólnych koncepcji do szczegółowych rozwiązań projektowych. Każdy z omawianych tematów stanowi istotny element układanki niezbędnej do zrozumienia jak działa nowoczesna infrastruktura sieciowa w budynkach inteligentnych. Szczególny nacisk położony został na praktyczne aspekty wdrażania poszczególnych mechanizmów takich jak VLAN czy QoS w rzeczywistych projektach. Uczestnicy kursu mają możliwość zapoznania się z konfiguracją przykładowych urządzeń sieciowych używanych w branży.

Kolejność omawianych zagadnień została dobrana w taki sposób aby budować wiedzę w sposób krok po kroku zaczynając od fundamentów a kończąc na zaawansowanych mechanizmach bezpieczeństwa. W ramach modułu przewidziano również studia przypadków ilustrujące rzeczywiste wdrożenia systemów konwergentnych w różnych typach obiektów. Interaktywne warsztaty pozwalają uczestnikom na samodzielne zaprojektowanie elementów sieci pod okiem prowadzącego. Taka struktura kursu zapewnia skuteczne przyswojenie wiedzy i umiejętności praktycznych niezbędnych w codziennej pracy inżyniera.

3/60

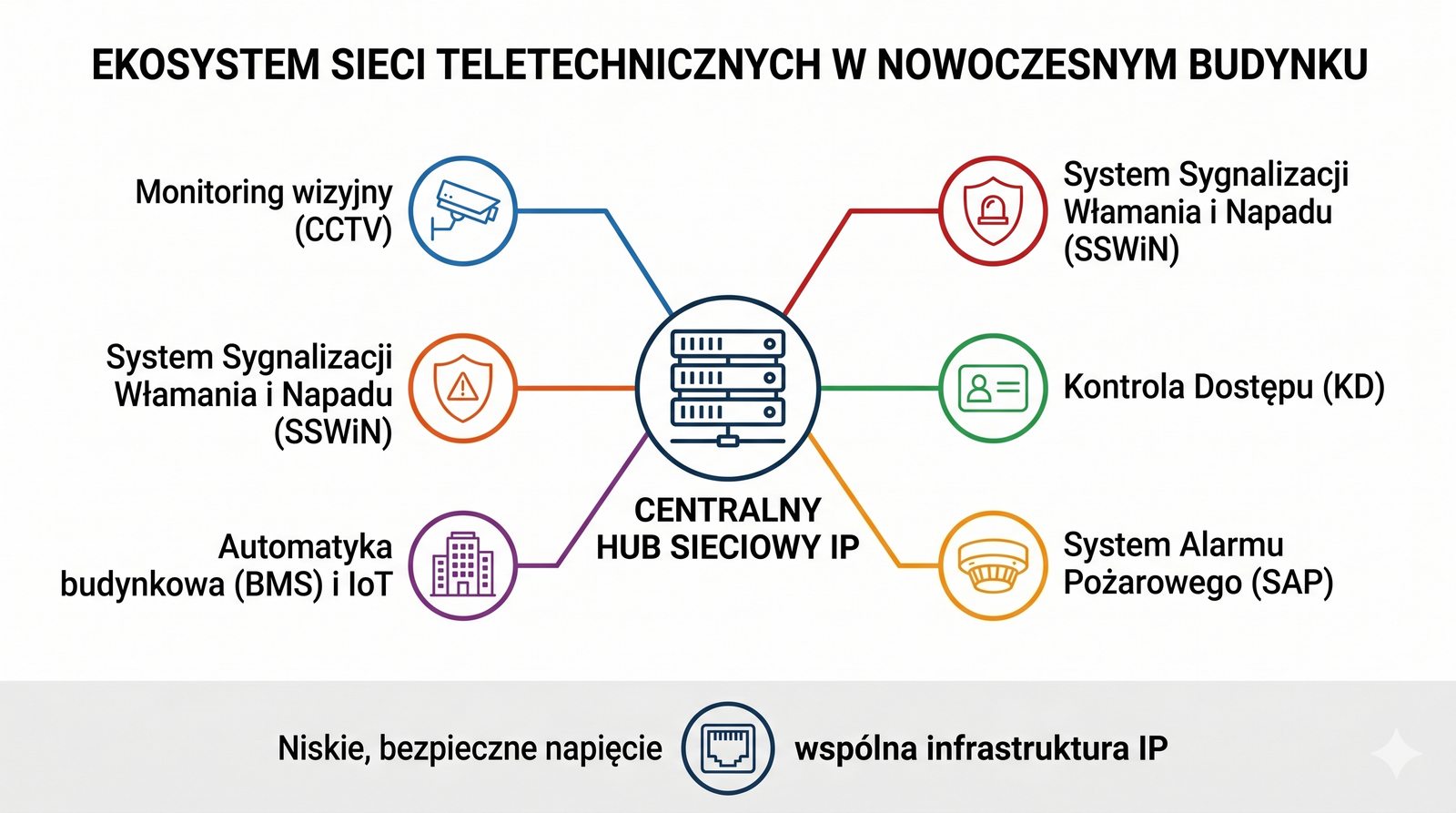

Czym są sieci teletechniczne?
  • Sieci teletechniczne, zwane też instalacjami niskoprądowymi, to wszystkie systemy w budynku, które działają na niskim, bezpiecznym napięciu.
  • Tradycyjnie, każdy z tych systemów posiadał własne, dedykowane okablowanie.
  • Dziś, dzięki cyfryzacji i standaryzacji, niemal wszystkie te systemy mogą działać w oparciu o wspólną infrastrukturę sieci IP.
  • Monitoring wizyjny (CCTV)
  • System Sygnalizacji Włamania i Napadu (SSWiN)
  • Kontrola Dostępu (KD)
  • System Alarmu Pożarowego (SAP)
  • Automatyka budynkowa (BMS) i Internet Rzeczy (IoT)

Sieci teletechniczne stanowią fundament nowoczesnych inteligentnych budynków łącząc w sobie wiele różnorodnych systemów zapewniających komfort i bezpieczeństwo użytkownikom. Tradycyjnie każdy z tych systemów wymagał własnego dedykowanego okablowania co prowadziło do znacznego wzrostu kosztów inwestycyjnych i komplikowało zarządzanie infrastrukturą. Współczesne podejście zakłada maksymalne wykorzystanie uniwersalnej sieci IP do obsługi wszystkich systemów niskoprądowych bez utraty ich funkcjonalności czy niezawodności działania.

Integracja systemów takich jak CCTV, kontrola dostępu czy automatyka budynkowa w ramach jednej sieci IP wymaga jednak spełnienia rygorystycznych wymagań z zakresu jakości usług i bezpieczeństwa. W praktyce oznacza to konieczność zastosowania odpowiednich mechanizmów izolacji ruchu oraz priorytetyzacji poszczególnych typów transmisji. Proces projektowania takiej infrastruktury musi uwzględniać specyficzne wymagania każdego z integrowanych systemów w tym ich tolerancję na opóźnienia czy wymagania dotyczące przepustowości. Właściwe zaprojektowanie sieci teletechnicznej jest kluczowe dla dalszego bezawaryjnego działania całego obiektu.

4/60

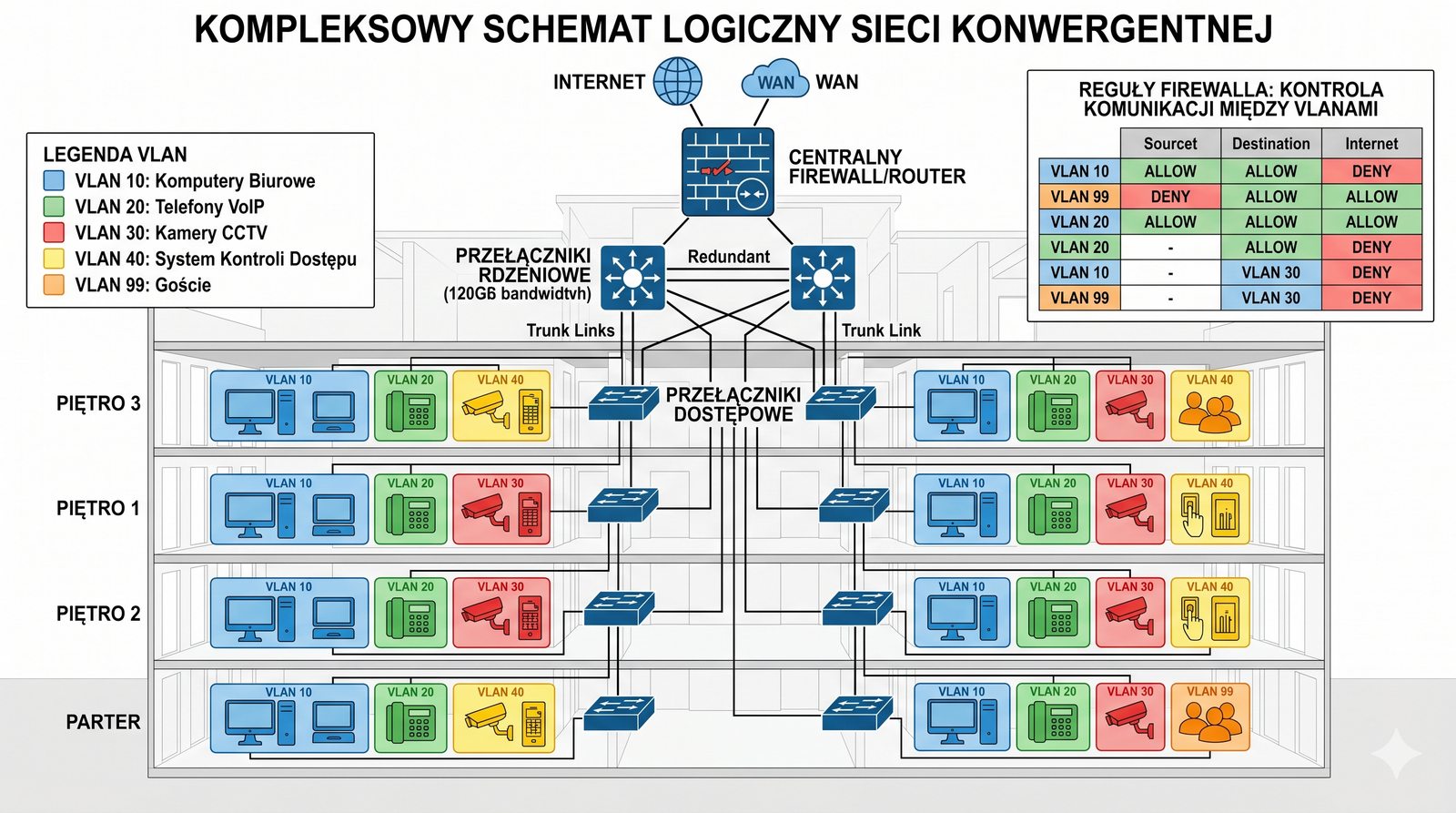

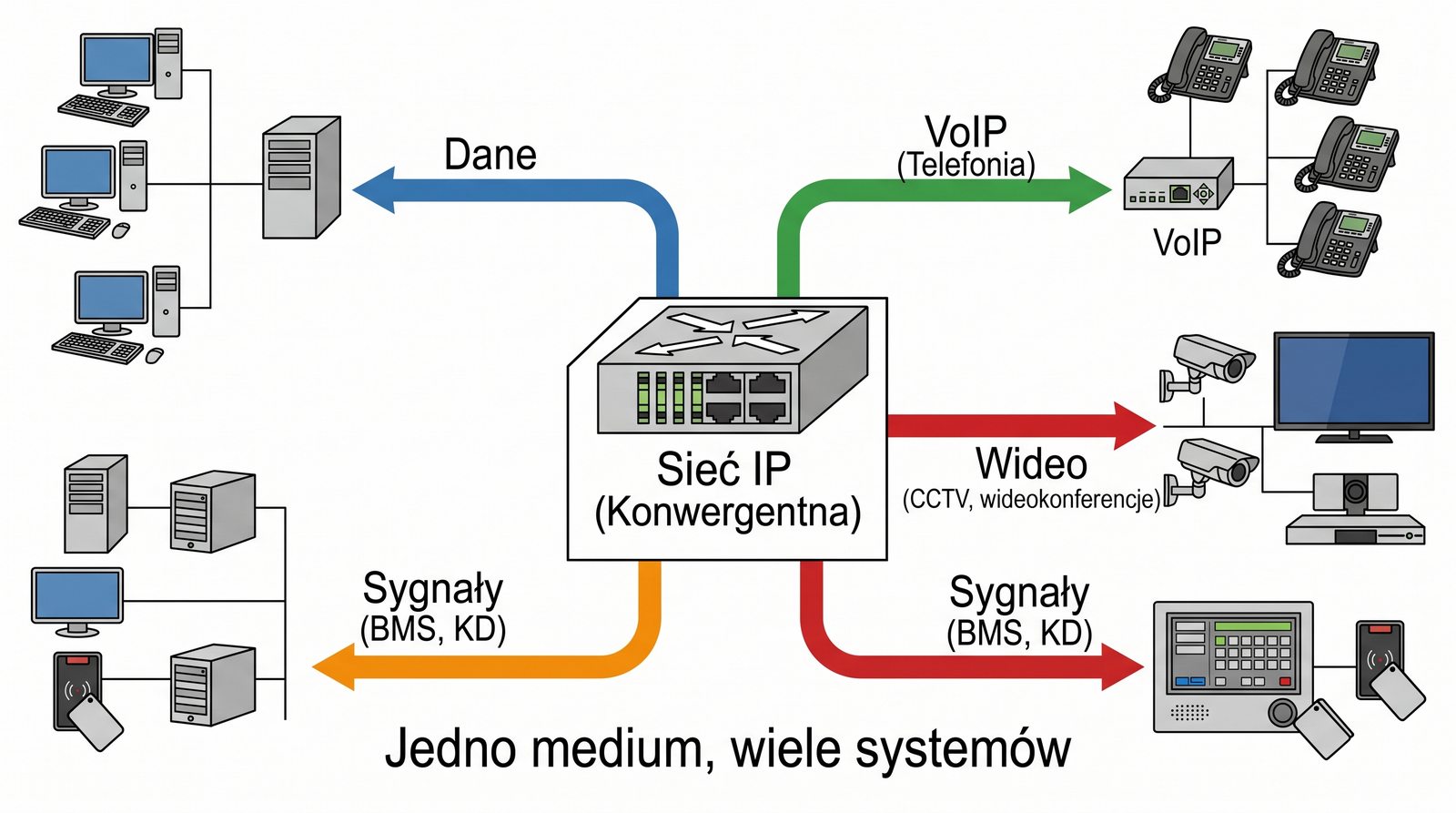

Koncepcja sieci konwergentnej
  • Sieć konwergentna to podejście architektoniczne, w którym jedna, wspólna infrastruktura sieciowa oparta na protokole IP służy do przesyłania wszystkich typów komunikacji: danych, głosu (VoIP), wideo (CCTV, wideokonferencje) oraz sygnałów sterujących (BMS, KD).
  • Zamiast budować i utrzymywać wiele oddzielnych, często niekompatybilnych sieci, tworzymy jedną, uniwersalną i zarządzaną centralnie platformę.

Koncepcja sieci konwergentnej opiera się na założeniu że wszystkie usługi sieciowe mogą być przesyłane za pomocą jednej wspólnej infrastruktury IP bez konieczności budowania odrębnych sieci dla każdej z nich. To podejście architektoniczne rewolucjonizuje sposób w jaki projektuje się i eksploatuje sieci w budynkach komercyjnych przemysłowych i mieszkaniowych. Zamiast utrzymywać wiele niezależnych sieci równolegle inżynierowie mogą skoncentrować się na optymalizacji działania jednej spójnej platformy komunikacyjnej.

Podstawowym wyzwaniem związanym z sieciami konwergentnymi jest zapewnienie odpowiednich parametrów transmisyjnych dla wszystkich rodzajów ruchu sieciowego. Transmisja danych głosu i obrazu w ramach jednej infrastruktury wymaga starannego zaplanowania mechanizmów kontroli ruchu i priorytetyzacji. Standardy takie jak DiffServ czy IEEE 802.1p umożliwiają skuteczną klasyfikację i oznaczanie pakietów co przekłada się na odpowiednią jakość obsługi na urządzeniach sieciowych. Właściwe wdrożenie sieci konwergentnej wymaga od projektantów kompleksowej wiedzy wykraczającej poza tradycyjne zagadnienia sieci komputerowych.

5/60

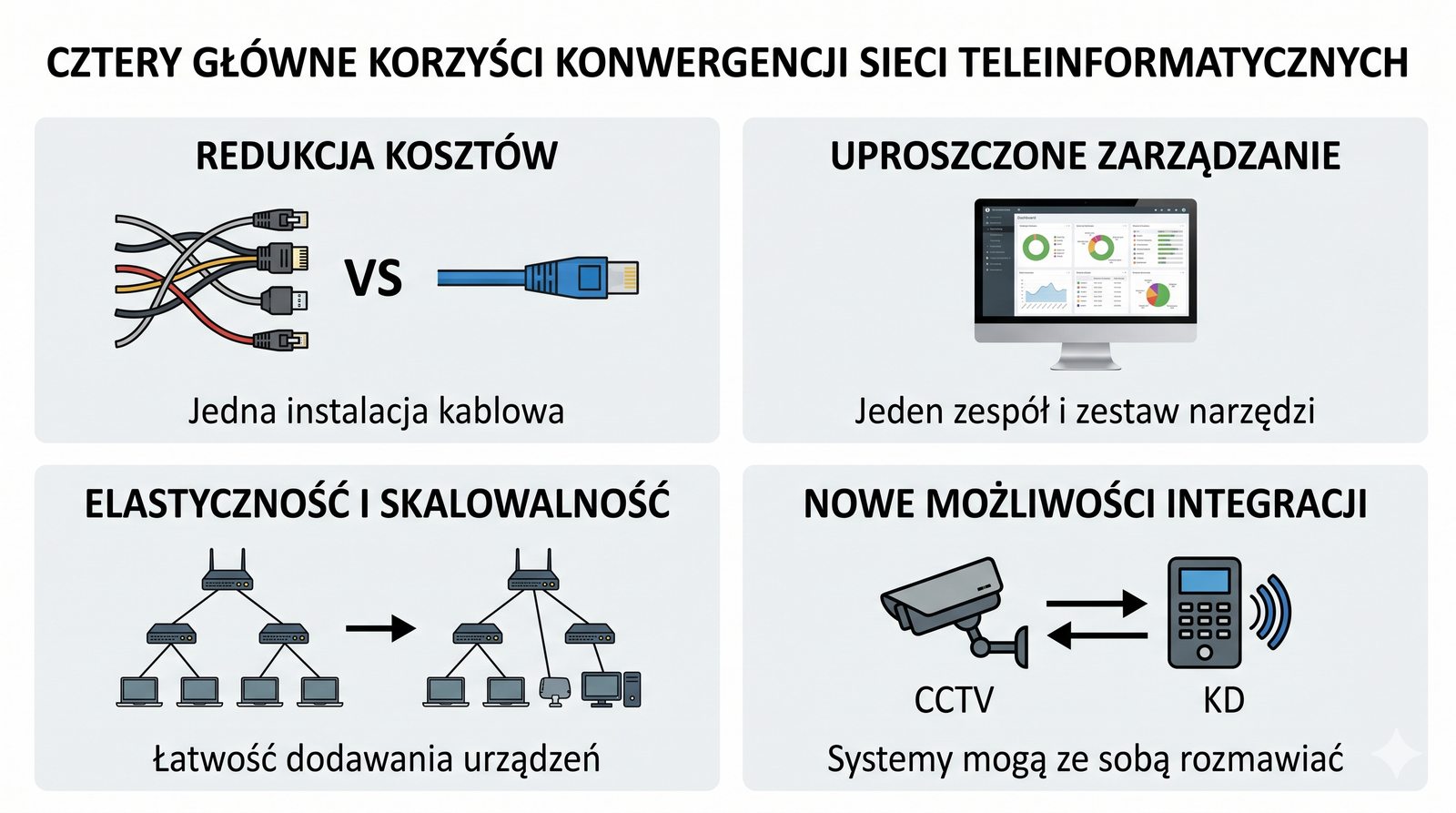

Zalety konwergencji
  • Redukcja kosztów: Jedna instalacja kablowa zamiast kilku.
  • Mniej urządzeń do zarządzania.
  • Uproszczone zarządzanie: Jeden zespół i jeden zestaw narzędzi do monitorowania całej infrastruktury.
  • Elastyczność i skalowalność: łatwość dodawania nowych urządzeń i systemów bez konieczności prowadzenia nowego okablowania.
  • Nowe możliwości integracji: Systemy mogą ze sobą "rozmawiać".
  • Np. zdarzenie z systemu kontroli dostępu (próba otwarcia drzwi) może automatycznie wywołać nagrywanie z pobliskiej kamery CCTV.

Redukcja kosztów związana z wdrożeniem sieci konwergentnej jest jednym z głównych argumentów przemawiających za tym rozwiązaniem. Powstaje jedna infrastruktura kablowa i jeden zestaw urządzeń aktywnych co znacząco obniża nakłady inwestycyjne w porównaniu do budowy wielu niezależnych sieci. Dodatkowo koszty utrzymania i zarządzania są znacznie niższe ponieważ jeden zespół IT jest w stanie obsłużyć całą infrastrukturę przy pomocy tych samych narzędzi i procedur.

Elastyczność wynikająca z konwergencji umożliwia szybkie dostosowywanie sieci do zmieniających się potrzeb biznesowych bez konieczności kosztownej rozbudowy okablowania. Systemy integrujące się na poziomie IP mogą wymieniać między sobą informacje tworząc wartość dodaną wykraczającą poza sumę możliwości pojedynczych systemów. Przykładem może być automatyczne uruchomienie nagrywania z kamer w momencie próby nieautoryzowanego otwarcia drzwi co zwiększa skuteczność całego systemu bezpieczeństwa. Korzyści płynące z konwergencji są dostrzegalne na przestrzeni całego cyklu życia budynku od projektu przez eksploatację po modernizacje.

6/60

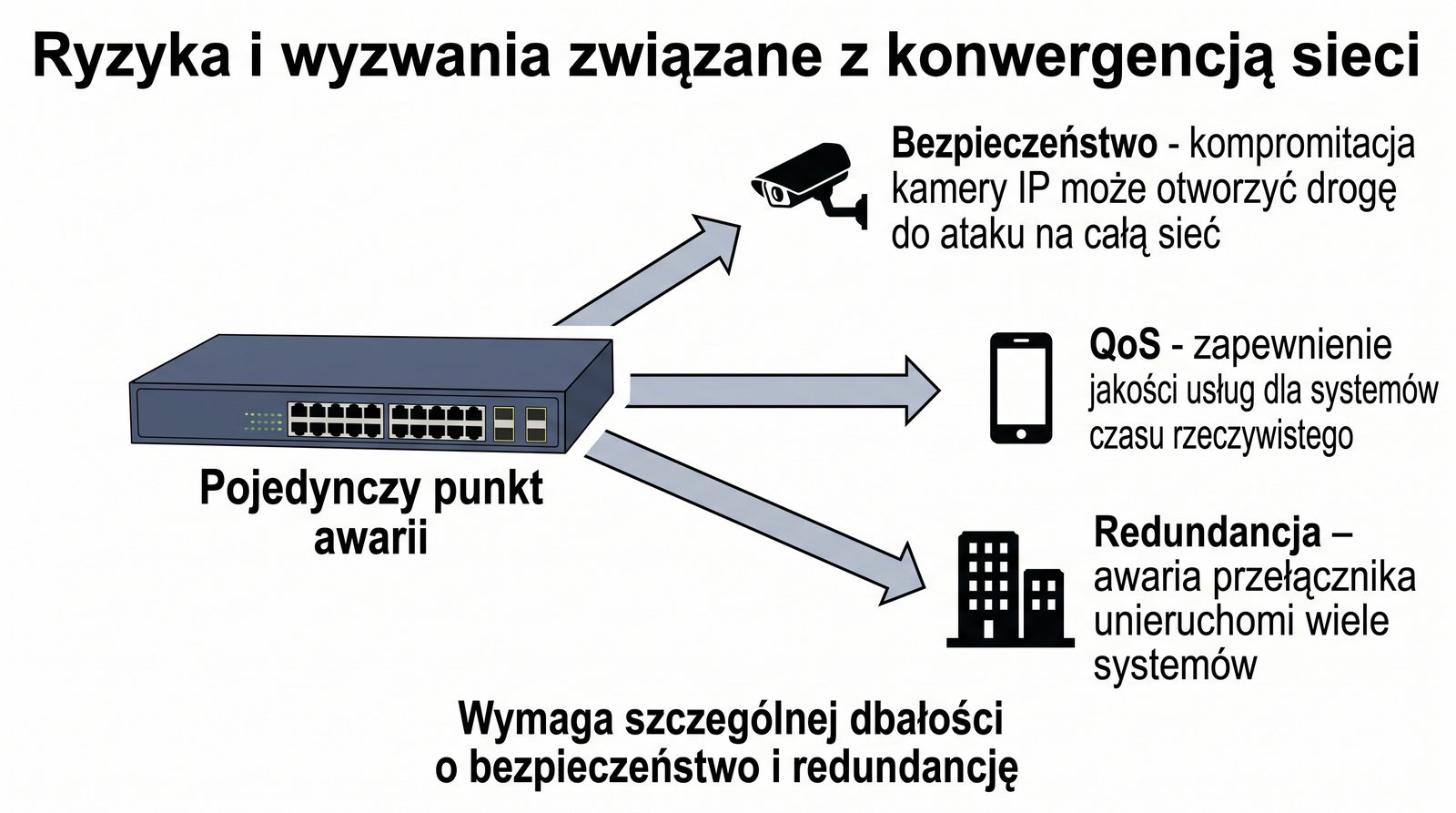

Wyzwania i ryzyka konwergencji
  • Konwergencja niesie ze sobą również wyzwania.
  • Głównym ryzykiem jest bezpieczeństwo – kompromitacja jednego, słabo zabezpieczonego elementu (np. kamery IP) może potencjalnie otworzyć drogę do ataku na całą sieć korporacyjną.
  • Kolejnym wyzwaniem jest zapewnienie odpowiedniej jakości usług (QoS) dla systemów czasu rzeczywistego.

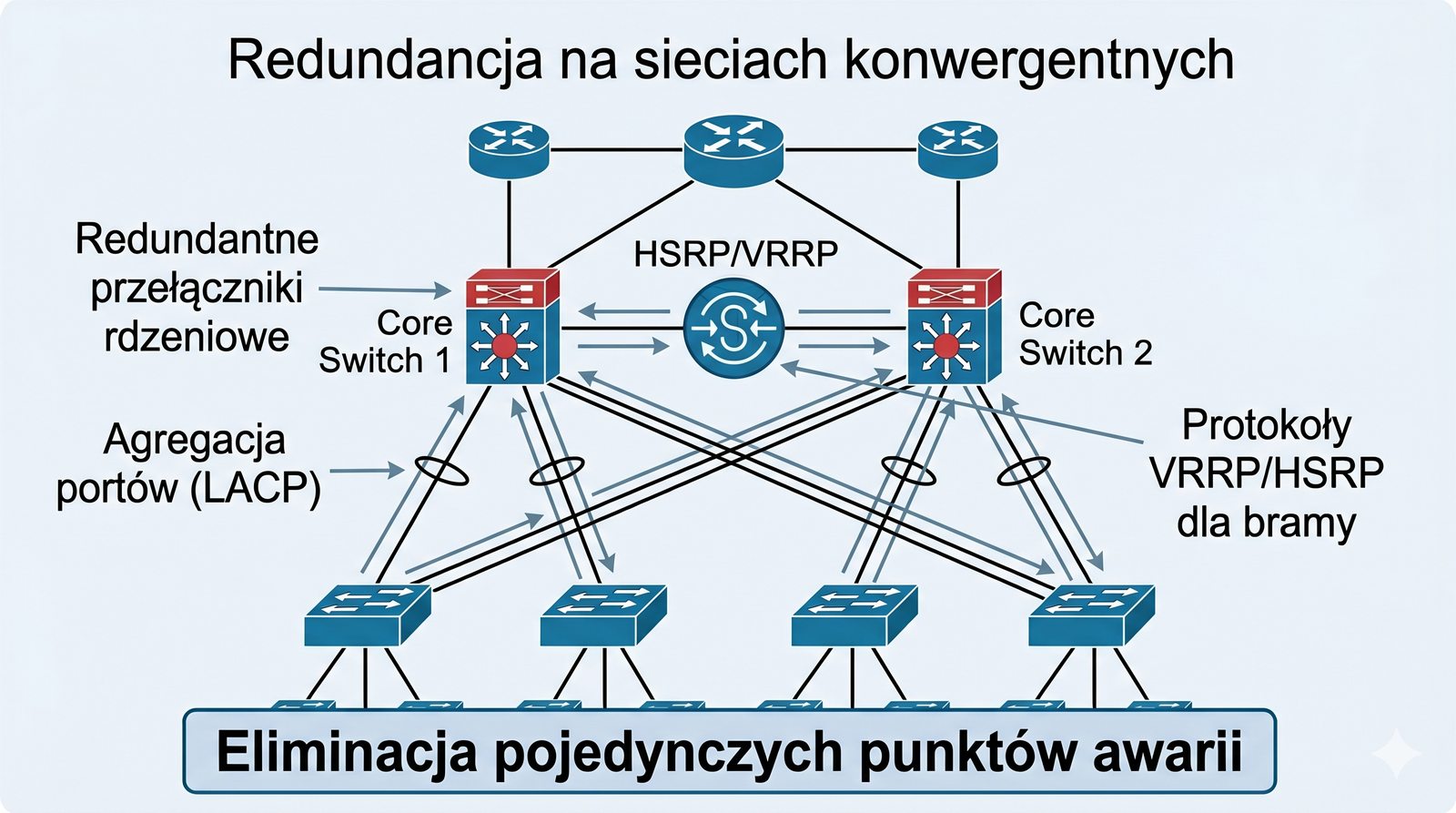

  • Awaria centralnego przełącznika może unieruchomić nie tylko komputery, ale także telefony, kamery i system kontroli dostępu.
  • Dlatego projektowanie sieci konwergentnej wymaga szczególnej dbałości o bezpieczeństwo i redundancję.

Konwergencja sieci choć niesie za sobą wiele korzyści wiąże się również z poważnymi wyzwaniami które muszą być uwzględnione na etapie projektowania infrastruktury. Najpoważniejszym ryzykiem jest potencjalna możliwość rozprzestrzeniania się ataków pomiędzy systemami działającymi w ramach wspólnej sieci. Kompromitacja jednego elementu na przykład prostego czujnika IoT może potencjalnie otworzyć drogę atakującemu do bardziej kluczowych zasobów sieci korporacyjnej.

Zapewnienie ciągłości działania wszystkich systemów w przypadku awarii sprzętowej staje się znacznie ważniejsze niż w tradycyjnych sieciach komputerowych. Awaria głównego przełącznika może spowodować równoczesne zatrzymanie działania telefonii monitoringu i systemu kontroli dostępu. Dlatego w sieciach konwergentnych niezbędne jest stosowanie mechanizmów redundantnych takich jak agregacja łącz protokoły przełączania awaryjnego czy redundantne zasilanie. Świadome podejście do ryzyka i odpowiednie zabezpieczenie się przed potencjalnymi problemami stanowi o sukcesie wdrożenia konwergentnej infrastruktury.

7/60

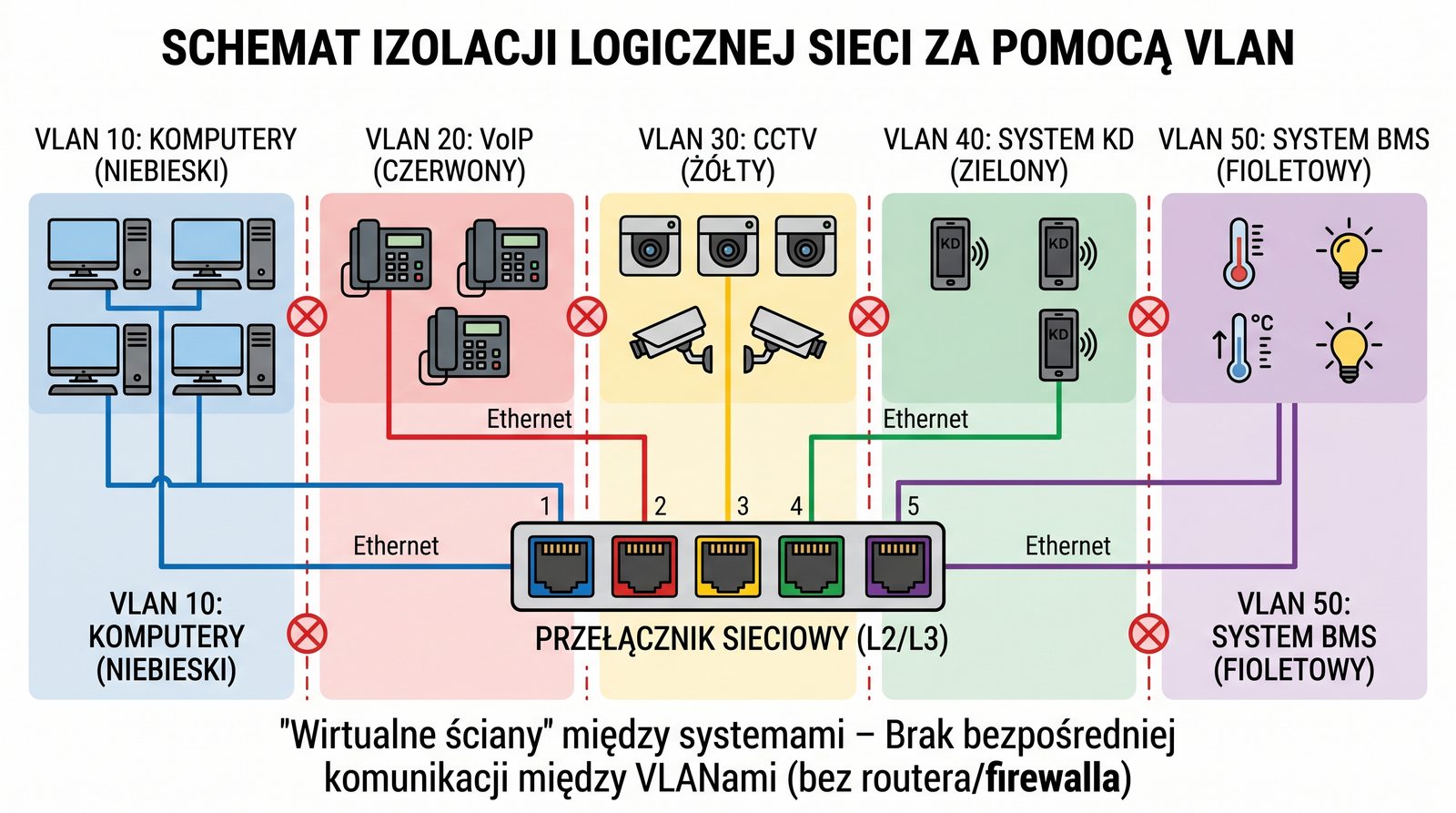

Fundament 1: Izolacja logiczna za pomocą VLAN
  • To najważniejsza zasada bezpiecznej konwergencji.
  • Mimo że wszystkie systemy działają na tej samej infrastrukturze fizycznej (te same przełączniki i kable), muszą być od siebie logicznie odseparowane.
  • Służą do tego Wirtualne Sieci Lokalne (VLAN).
  • Każdy system teletechniczny powinien działać we własnym, dedykowanym VLANie.
  • Urządzenia w różnych VLANach nie mogą komunikować się ze sobą bezpośrednio, co tworzy wirtualne "ściany" między systemami.

Wirtualne sieci lokalne VLAN stanowią podstawowy mechanizm izolacji logicznej w nowoczesnych sieciach konwergentnych umożliwiając separację ruchu pomiędzy różnymi systemami działającymi na wspólnej infrastrukturze fizycznej. Każdy system teletechniczny powinien być przypisany do własnego dedykowanego VLANu co zapobiega nieuprawnionej komunikacji między urządzeniami z różnych segmentów. Technologia VLAN działa w oparciu o znaczniki dodawane do ramek Ethernet zgodnie ze standardem IEEE 802.1Q co umożliwia istnienie wielu logicznych sieci na jednym fizycznym łączu.

Odpowiednie zaplanowanie struktury VLAN wymaga przemyślenia podziału logicznego sieci oraz przewidzenia przyszłych potrzeb związanych z rozwojem organizacji. W projektach sieci korporacyjnych stosuje się hierarchiczny schemat numeracji VLAN która odzwierciedla przeznaczenie poszczególnych segmentów i ułatwia zarządzanie regułami dostępu. Konfiguracja trunking pomiędzy przełącznikami pozwala na przesyłanie ruchu z wielu VLAN przez jedno łącze fizyczne co optymalizuje wykorzystanie portów. Właściwie zaprojektowana struktura VLAN jest fundamentem bezpiecznej i wydajnej sieci konwergentnej.

8/60

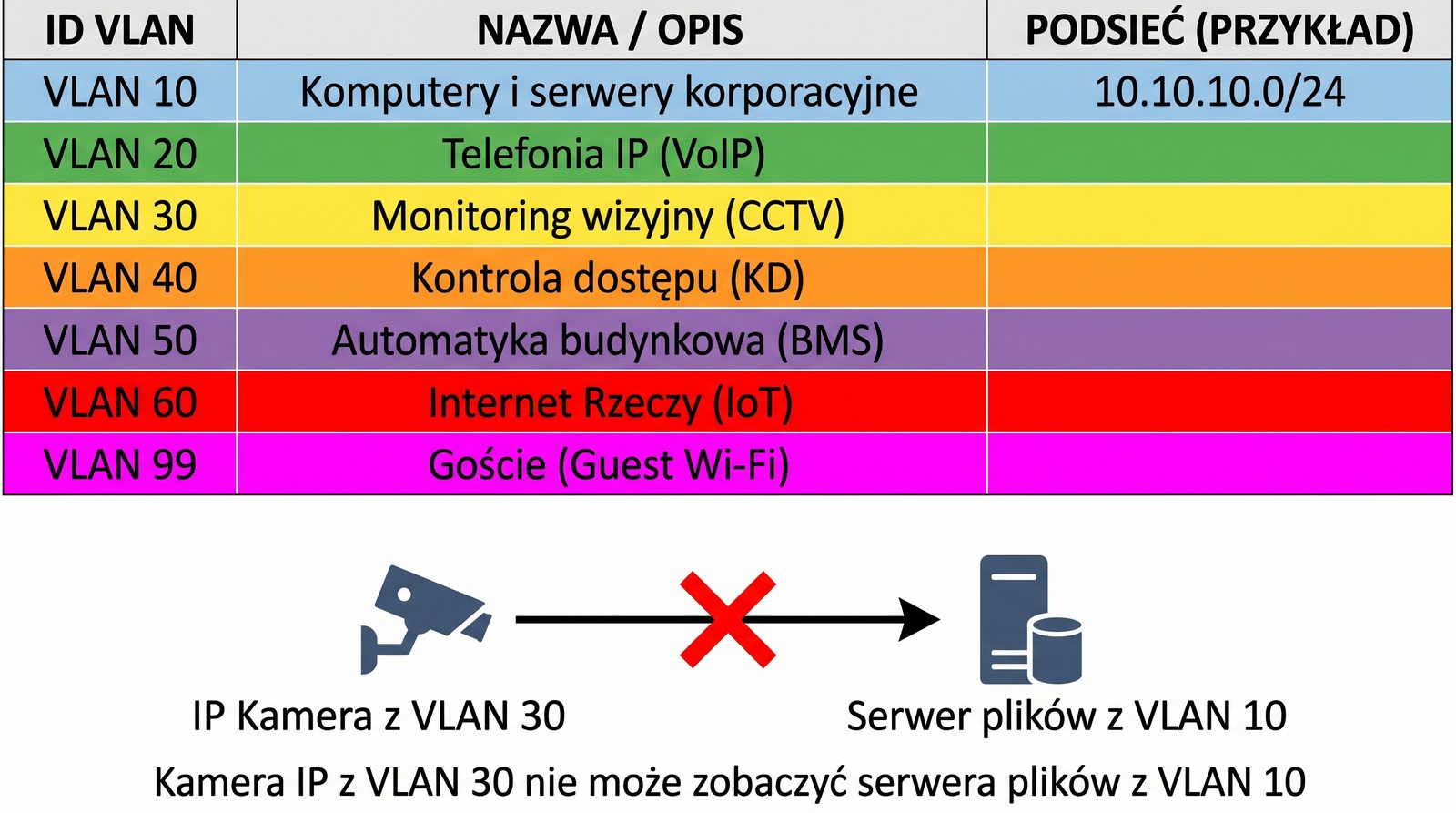

Przykład planu VLAN
  • VLAN 10: Komputery i serwery korporacyjne
  • VLAN 20: Telefonia IP (VoIP)
  • VLAN 30: Monitoring wizyjny (CCTV)
  • VLAN 40: Kontrola dostępu (KD)
  • VLAN 50: Automatyka budynkowa (BMS)
  • VLAN 60: Internet Rzeczy (IoT)
  • VLAN 99: Sieć dla gości (Guest Wi-Fi)
  • Taki podział zapewnia, że np. kamera IP z VLAN 30 nie może "zobaczyć" serwera plików z VLAN 10.

Przedstawiony przykładowy plan VLAN ilustruje praktyczne zastosowanie segmentacji sieci w realnym środowisku budynku biurowego gdzie poszczególne działy i systemy wymagają rozdzielenia ruchu sieciowego. Każdy z wydzielonych VLAN otrzymuje własną przestrzeń adresową oraz dedykowany identyfikator co pozwala na jednoznaczne określenie przynależności każdego urządzenia w sieci. Taki podział nie tylko poprawia bezpieczeństwo ale również ułatwia diagnostykę i rozwiązywanie problemów sieciowych w trakcie codziennej eksploatacji.

Przydzielanie poszczególnych identyfikatorów VLAN dla różnych kategorii urządzeń jest zgodne z najlepszymi praktykami inżynierii sieciowej stosowanymi w międzynarodowych projektach. Zachowanie konsekwentnej polityki przydziału numeracji VLAN w skali całej organizacji ułatwia zarządzanie siecią szczególnie w przypadkach gdy ta sama grupa musi obsługiwać wiele lokalizacji. Plan ten może być rozszerzany o dodatkowe identyfikatory wraz z rozwojem organizacji i pojawianiem się nowych systemów wymagających izolacji. Standardyzacja numeracji VLAN jest szczególnie ważna w międzynarodowych korporacjach gdzie spójność działań IT ma kluczowe znaczenie dla efektywności działania.

9/60

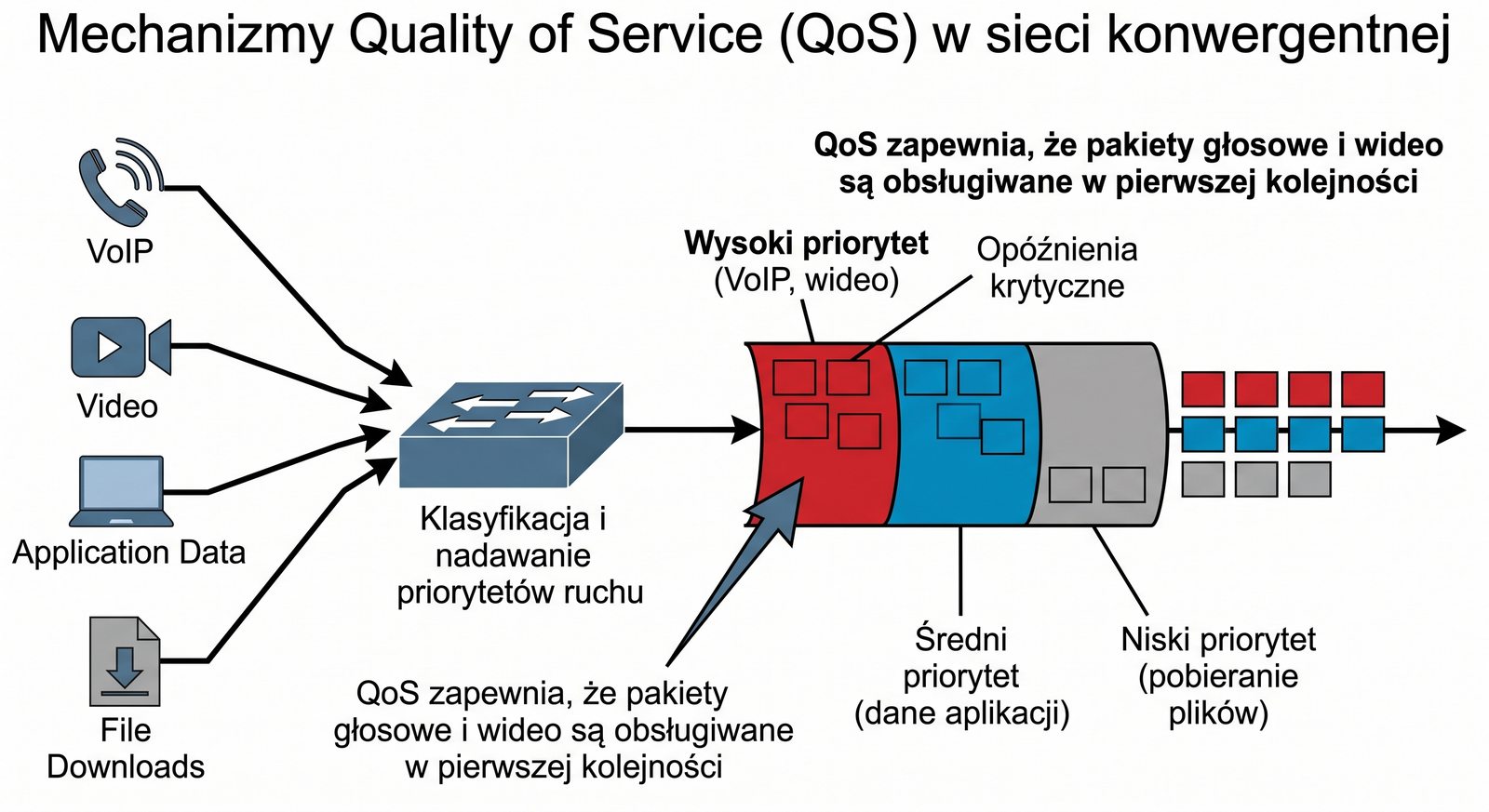

Fundament 2: Quality of Service (QoS)
  • W sieci konwergentnej różne typy ruchu konkurują o to samo pasmo.
  • Niektóre systemy, jak telefonia IP czy streaming wideo z kamer, są bardzo wrażliwe na opóźnienia i utratę pakietów.
  • Mechanizmy QoS pozwalają na klasyfikację ruchu i nadawanie priorytetów.
  • Dzięki QoS możemy skonfigurować przełączniki i routery tak, aby zawsze w pierwszej kolejności obsługiwały pakiety głosowe i wideo, nawet kosztem mniej wrażliwego ruchu, jak pobieranie plików.
  • Jest to kluczowe dla zapewnienia jakości działania systemów czasu rzeczywistego.

Mechanizmy jakości usług QoS są nieodłącznym elementem każdej sieci konwergentnej ponieważ umożliwiają skuteczną kontrolę nad sposobem obsługi różnych typów ruchu sieciowego. Bez odpowiednio skonfigurowanego QoS sieć może zachowywać się w sposób nieprzewidywalny szczególnie w momentach przeciążenia gdy wiele aplikacji konkuruje o ograniczone zasoby pasma. Podstawowym zadaniem QoS jest zapewnienie że ruch krytyczny czasowo dla działania biznesu jest obsługiwany z pierwszeństwem przed mniej ważnymi transmisjami.

Wdrożenie polityk QoS wymaga dogłębnej analizy wymagań poszczególnych aplikacji sieciowych i zrozumienia ich tolerancji na opóźnienia oraz utratę pakietów. Na podstawie tej analizy tworzy się klasy ruchu i przypisuje im odpowiednie priorytety obsługi na urządzeniach sieciowych. Nowoczesne przełączniki i routery wyposażone są w zaawansowane mechanizmy kolejkowania które umożliwiają precyzyjną realizację przyjętej polityki QoS. Należy pamiętać że same mechanizmy QoS nie zwiększają przepustowości sieci a jedynie optymalizują wykorzystanie dostępnych zasobów.

10/60

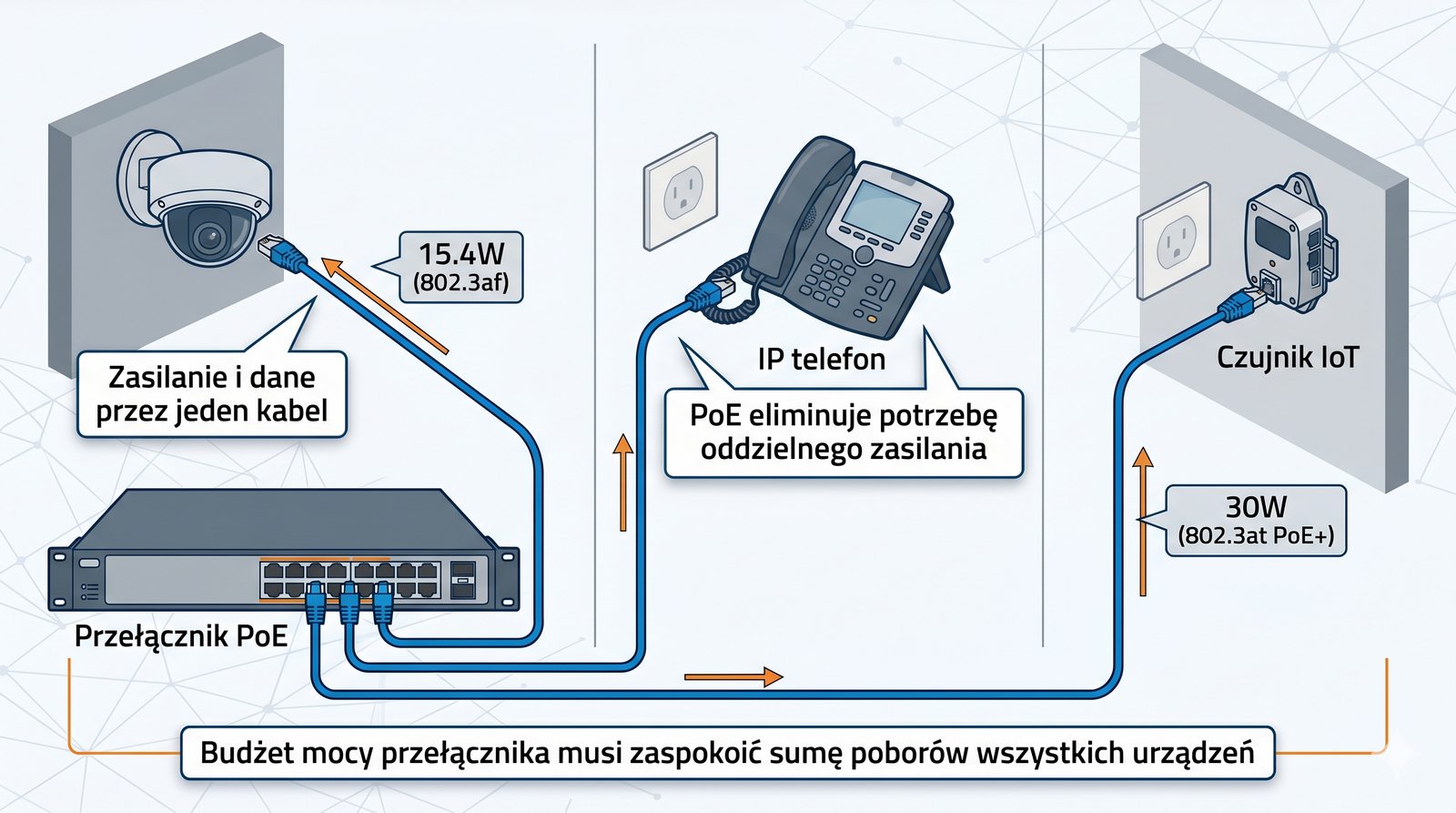

Fundament 3: Power over Ethernet (PoE)
  • PoE to technologia, która zrewolucjonizowała instalacje teletechniczne.
  • Umożliwia ona zasilanie urządzeń końcowych (kamer IP, czytników KD, telefonów VoIP, czujników IoT) bezpośrednio przez kabel sieciowy.
  • Eliminuje to potrzebę prowadzenia oddzielnego zasilania do każdego urządzenia, co drastycznie upraszcza instalację, obniża koszty i zwiększa elastyczność.
  • Przy projektowaniu należy dobrać przełączniki z odpowiednim budżetem mocy PoE, aby mogły zasilić wszystkie podłączone urządzenia.

Technologia Power over Ethernet PoE stanowi jedno z najważniejszych ułatwień we współczesnych instalacjach teletechnicznych eliminując konieczność prowadzenia odrębnych obwodów zasilania do urządzeń sieciowych. Dzięki tej technologii kamery IP czy telefony VoIP mogą być zasilane bezpośrednio poprzez standardowy kabel miedziany używany do transmisji danych. Znacznie upraszcza to proces instalacji i obniża koszty wykonania infrastruktury szczególnie w budynkach gdzie trudno o łatwy dostęp do gniazd elektrycznych.

Ewolucja standardów PoE od podstawowego 802.3af umożliwiającego dostarczenie do 15 watów mocy aż po 802.3bt dostarczający nawet do 100 watów otworzyła nowe możliwości zasilania coraz bardziej wymagających urządzeń. Projektanci muszą jednak uwzględniać całkowity budżet mocy niezbędny do zasilenia wszystkich podłączonych urządzeń oraz odpowiednio dobrać przełączniki i okablowanie. Generowanie ciepła w wiązkach kablowych przy dużym nagromadzeniu przewodów transmitujących energię staje się istotnym czynnikiem przy projektowaniu instalacji PoE. Przyszłość technologii PoE wiąże się z dalszym zwiększaniem mocy oraz rozszerzaniem jej zastosowania na kolejne kategorie urządzeń sieciowych.

11/60

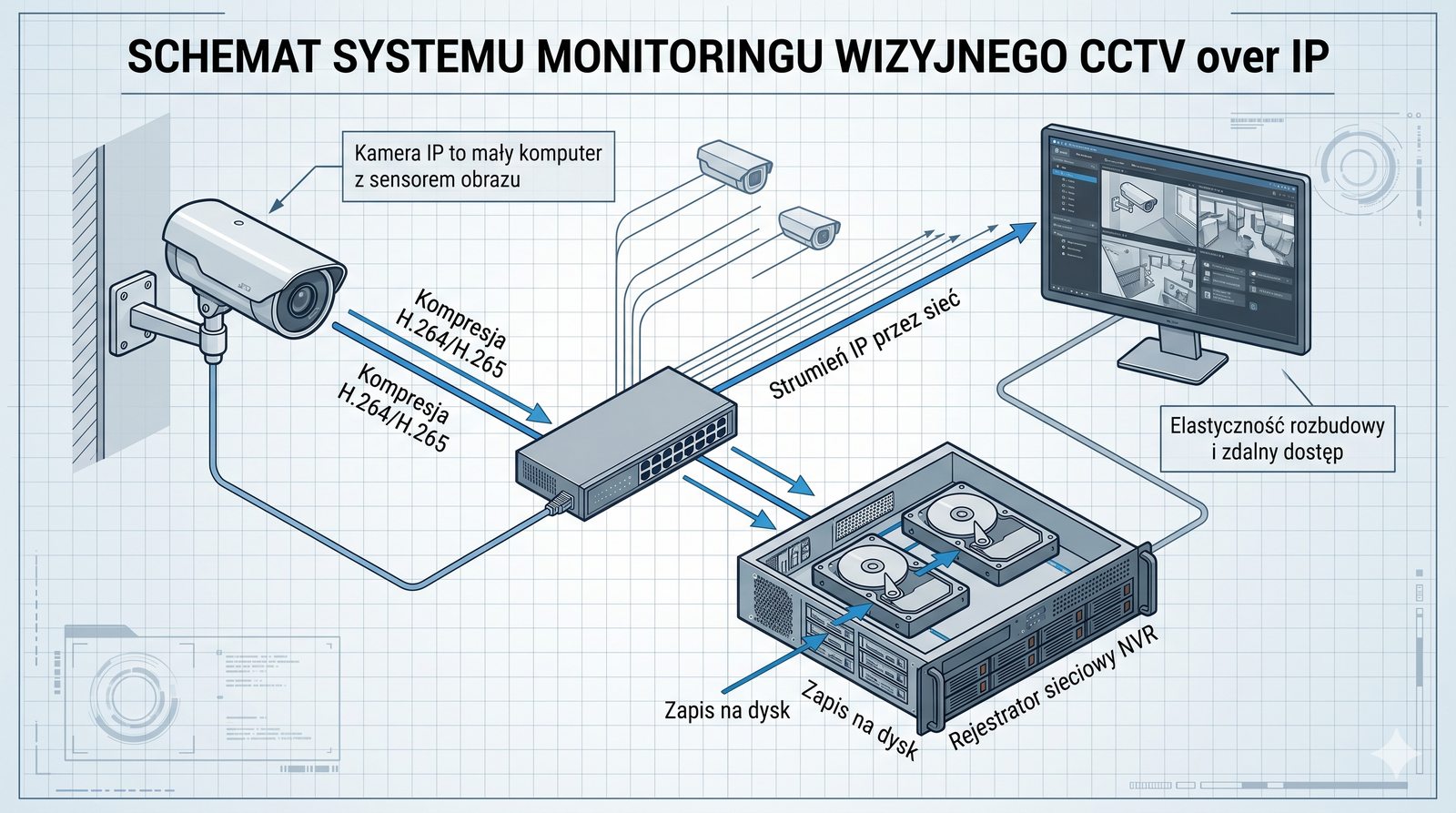

Monitoring wizyjny (CCTV) over IP
  • Nowoczesne systemy CCTV są w pełni oparte na technologii IP.
  • Kamery IP to w zasadzie małe komputery z sensorem obrazu, które kompresują wideo i wysyłają je w postaci strumienia danych przez sieć.
  • Obraz jest odbierany i zapisywany przez rejestrator sieciowy (NVR) lub oprogramowanie do zarządzania wideo (VMS) zainstalowane na serwerze.
  • Integracja z siecią IP oferuje ogromne korzyści: wyższą jakość obrazu, elastyczność w rozbudowie i możliwość zdalnego dostępu.

Systemy monitoringu wizyjnego oparte na technologii IP wyparły już tradycyjne analogowe rozwiązania CCTV stając się standardem we współczesnych instalacjach bezpieczeństwa. Kamery IP jako zaawansowane urządzenia z własnymi procesorami i stosami sieciowymi potrafią realizować złożone algorytmy analizy obrazu bezpośrednio na pokładzie. Kompresja strumieni wideo z wykorzystaniem standardów takich jak H.264 czy H.265 pozwala na efektywne wykorzystanie dostępnej przepustowości sieci przy zachowaniu wysokiej jakości obrazu.

Nowoczesne systemy VMS umożliwiają centralne zarządzanie setkami a nawet tysiącami kamer IP rozmieszczonych w wielu lokalizacjach co było niemożliwe w przypadku tradycyjnych systemów analogowych. Możliwość zdalnego dostępu do obrazu z kamer poprzez przeglądarkę internetową lub aplikację mobilną znacząco zwiększa funkcjonalność systemów monitoringu. Integracja systemów CCTV z innymi systemami bezpieczeństwa na przykład z kontrolą dostępu umożliwia automatyczne reagowanie na zdarzenia w czasie rzeczywistym. Wdrożenie systemu monitoringu opartego na IP wiąże się z koniecznością odpowiedniego zaprojektowania sieci pod kątem wydajności i bezpieczeństwa transmisji.

12/60

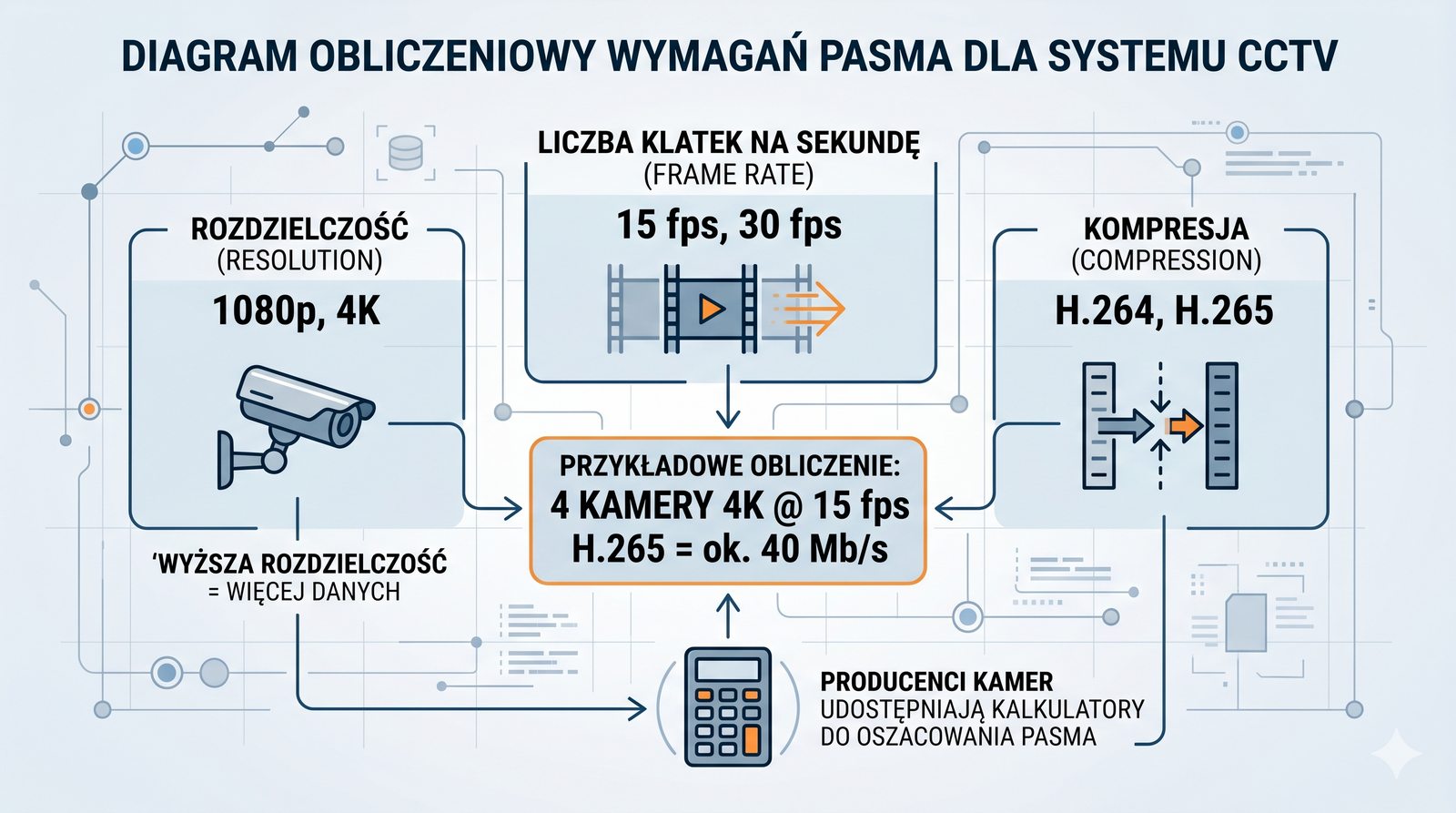

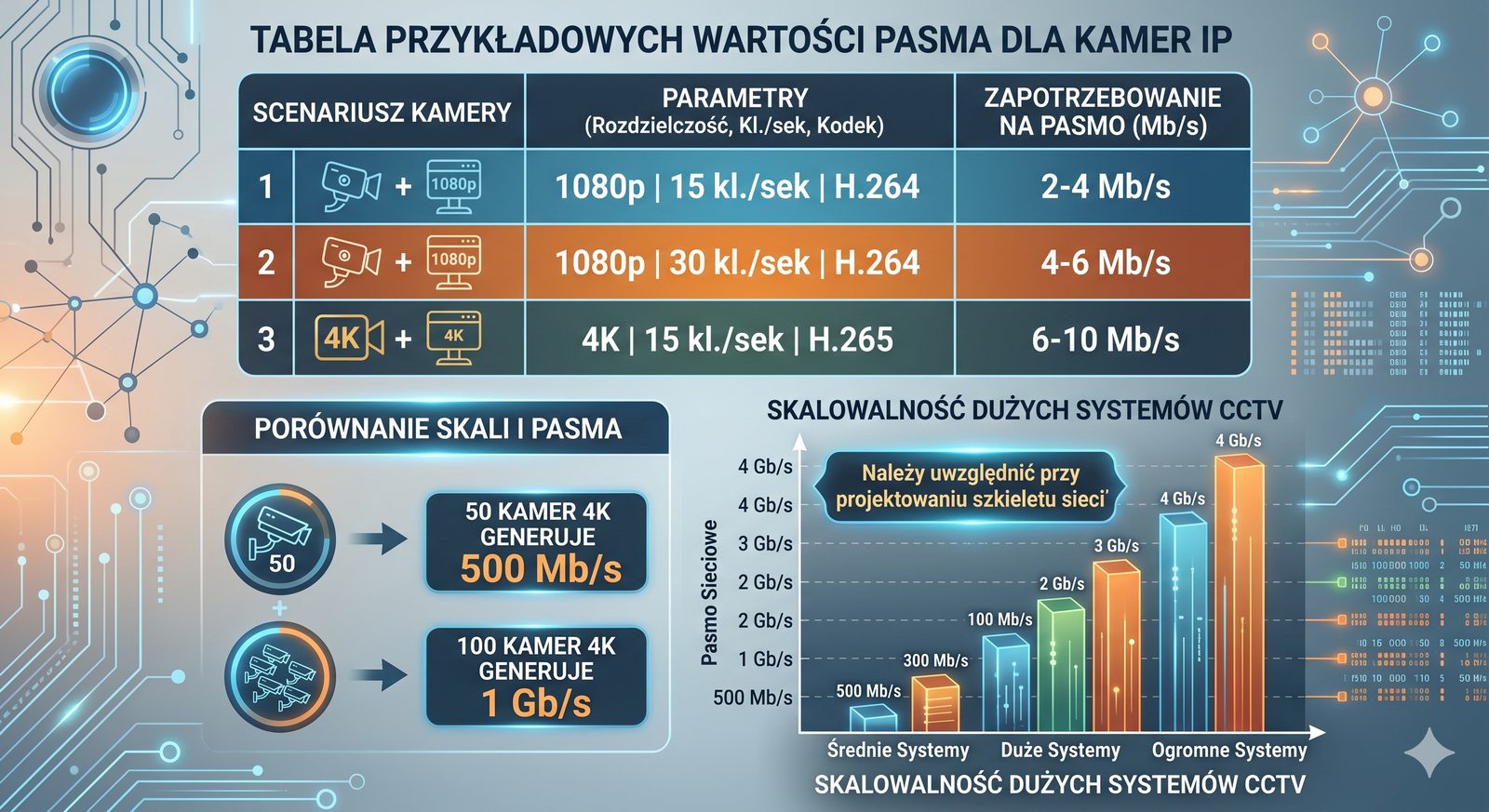

Projektowanie pasma dla CCTV
  • Strumienie wideo, zwłaszcza w wysokiej rozdzielczości, mogą generować znaczne obciążenie sieci.
  • Przy projektowaniu należy dokładnie obliczyć wymagane pasmo.
  • Zależy ono od trzech głównych czynników:
  • Rozdzielczość: (np. 1080p, 4K)
  • Liczba klatek na sekundę (FPS): (np. 15 fps, 30 fps)
  • Kompresja: (np. H.264, H.265)
  • Producenci kamer udostępniają kalkulatory, które pomagają oszacować zapotrzebowanie na pasmo dla danego scenariusza.

Precyzyjne obliczenie wymaganej przepustowości dla strumieni wideo jest kluczowym elementem projektowania sieci dla systemów CCTV ponieważ błąd może skutkować przeciążeniem sieci lub nieodpowiednią jakością obrazu. Wymagane pasmo zależy od kilku nakładających się czynników w tym rozdzielczości obrazu szybkości klatek oraz zastosowanego kodeka kompresji. Dodatkowym aspektem jest ilość strumieni generowanych przez pojedynczą kamerę ponieważ często kamera produkuje jednocześnie kilka strumieni o różnych parametrach dla podglądu na żywo i nagrywania.

Projektant sieci CCTV musi uwzględniać nie tylko średnie ale również szczytowe zapotrzebowanie na pasmo które może wystąpić podczas dynamicznych scen z dużą ilością ruchu w kadrze. Wykorzystanie nowoczesnych kodeków takich jak H.265 pozwala na znaczną redukcję wymaganego pasma w porównaniu do poprzednich standardów kompresji przy zachowaniu porównywalnej jakości obrazu. Producenci kamer udostępniają szczegółowe specyfikacje i kalkulatory pasma które są nieocenionym narzędziem podczas planowania infrastruktury. W przypadku dużych systemów monitoringu obejmujących setki kamer sumaryczne zapotrzebowanie na pasmo może osiągać wartości rzędu kilku gigabitów na sekundę.

13/60
Projektowanie VLANu dla CCTV
  • Sieć CCTV musi być umieszczona w osobnym, dedykowanym VLANie.
  • Ma to dwa cele.
  • Po pierwsze, izoluje intensywny ruch wideo od reszty sieci korporacyjnej, zapobiegając jej spowolnieniu.
  • Po drugie, i co ważniejsze, jest to kluczowy element bezpieczeństwa.
  • Nawet jeśli atakujący uzyska dostęp do kamery, izolacja VLAN uniemożliwi mu "przeskoczenie" z niej do sieci serwerowej czy biurowej.
  • Dostęp do VLANu CCTV powinien być ściśle kontrolowany za pomocą list ACL na routerze.

Wydzielenie ruchu z systemu CCTV do dedykowanego VLANu jest standardowym wymogiem projektowym wynikającym zarówno z potrzeby ochrony samego systemu monitoringu jak i pozostałych segmentów sieci korporacyjnej. Transmisja strumieni wideo charakteryzuje się wysokim zapotrzebowaniem na pasmo co mogłoby negatywnie wpłynąć na działanie innych usług sieciowych w przypadku braku odpowiedniej izolacji. Dodatkowo VLAN dla CCTV umożliwia łatwiejsze zarządzanie przepustowością i stosowanie polityk QoS dedykowanych specyfice ruchu wideo.

Bezpieczeństwo systemu monitoringu jest szczególnie ważne ze względu na potencjalne konsekwencje kompromitacji kamer IP które mogłyby posłużyć do przeprowadzenia ataku na inne systemy w sieci. Listy kontroli dostępu ACL konfigurowane na routerze między VLANem CCTV a resztą sieci stanowią dodatkową warstwę zabezpieczenia ograniczającą komunikację do niezbędnych sesji. Dostęp do systemu zarządzania wideo powinien być chroniony za pomocą uwierzytelniania i szyfrowania komunikacji co zapobiega nieautoryzowanemu podglądowi kamer. Segregacja ruchu CCTV jest jednym z fundamentów bezpiecznej sieci konwergentnej.

14/60

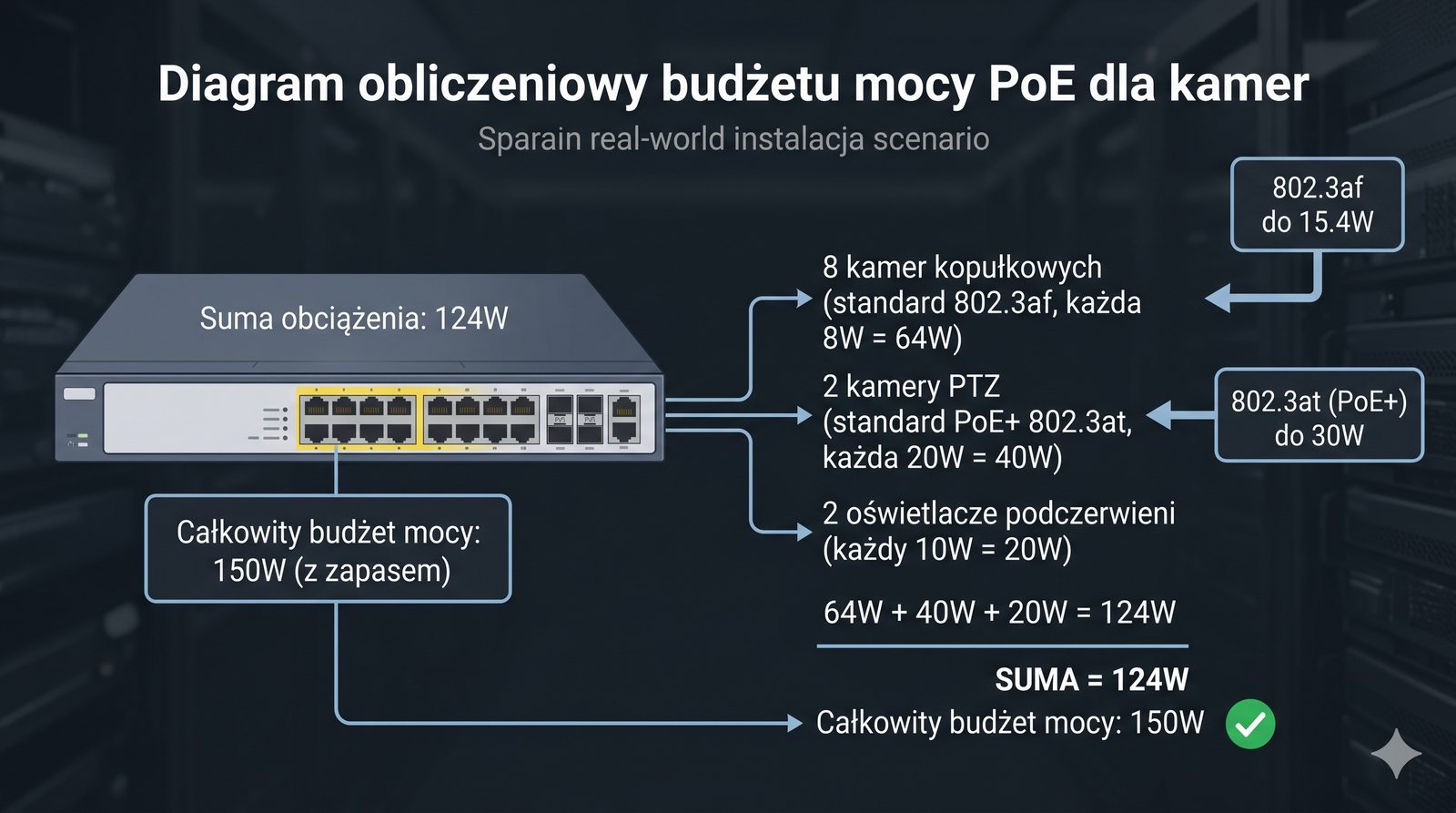

Obliczanie budżetu mocy PoE dla kamer
  • Każda kamera IP zasilana przez PoE ma określony pobór mocy.
  • Proste kamery stacjonarne mieszczą się w standardzie 802.3af (do 15.4W).
  • Kamery obrotowe (PTZ) lub z mocnym oświetlaczem podczerwieni często wymagają standardu PoE+ (802.3at, do 30W).
  • Przy doborze przełącznika należy zsumować maksymalny pobór mocy wszystkich planowanych kamer i upewnić się, że całkowity budżet mocy PoE przełącznika jest wystarczający, z uwzględnieniem zapasu.

Obliczanie budżetu mocy PoE jest niezbędnym krokiem przy projektowaniu sieci CCTV ponieważ błędne oszacowanie może prowadzić do nieprawidłowego działania kamer lub przeciążenia przełącznika. Każda kamera IP ma w swojej specyfikacji technicznej podany maksymalny pobór mocy który zależy od jej konfiguracji i aktualnie działających podzespołów. Kamery stacjonarne o standardowych funkcjach zazwyczaj mieszczą się w limicie standardu 802.3af natomiast modele obrotowe PTZ lub wyposażone w silne oświetlacze podczerwieni wymagają standardu PoE+.

Przy doborze przełącznika PoE należy zsumować zapotrzebowanie na moc wszystkich podłączonych kamer i dodać zapas bezpieczeństwa wynoszący co najmniej 20 procent całkowitego budżetu. Warto również uwzględniać fakt że pobór mocy kamery może okresowo wzrastać na przykład podczas włączania oświetlacza podczerwieni w warunkach słabego oświetlenia. Nowoczesne przełączniki PoE oferują zaawansowane funkcje zarządzania mocą umożliwiając priorytetyzację zasilania dla najważniejszych urządzeń. Odpowiednie zaplanowanie budżetu PoE pozwala uniknąć kosztownych modernizacji i problemów eksploatacyjnych.

15/60

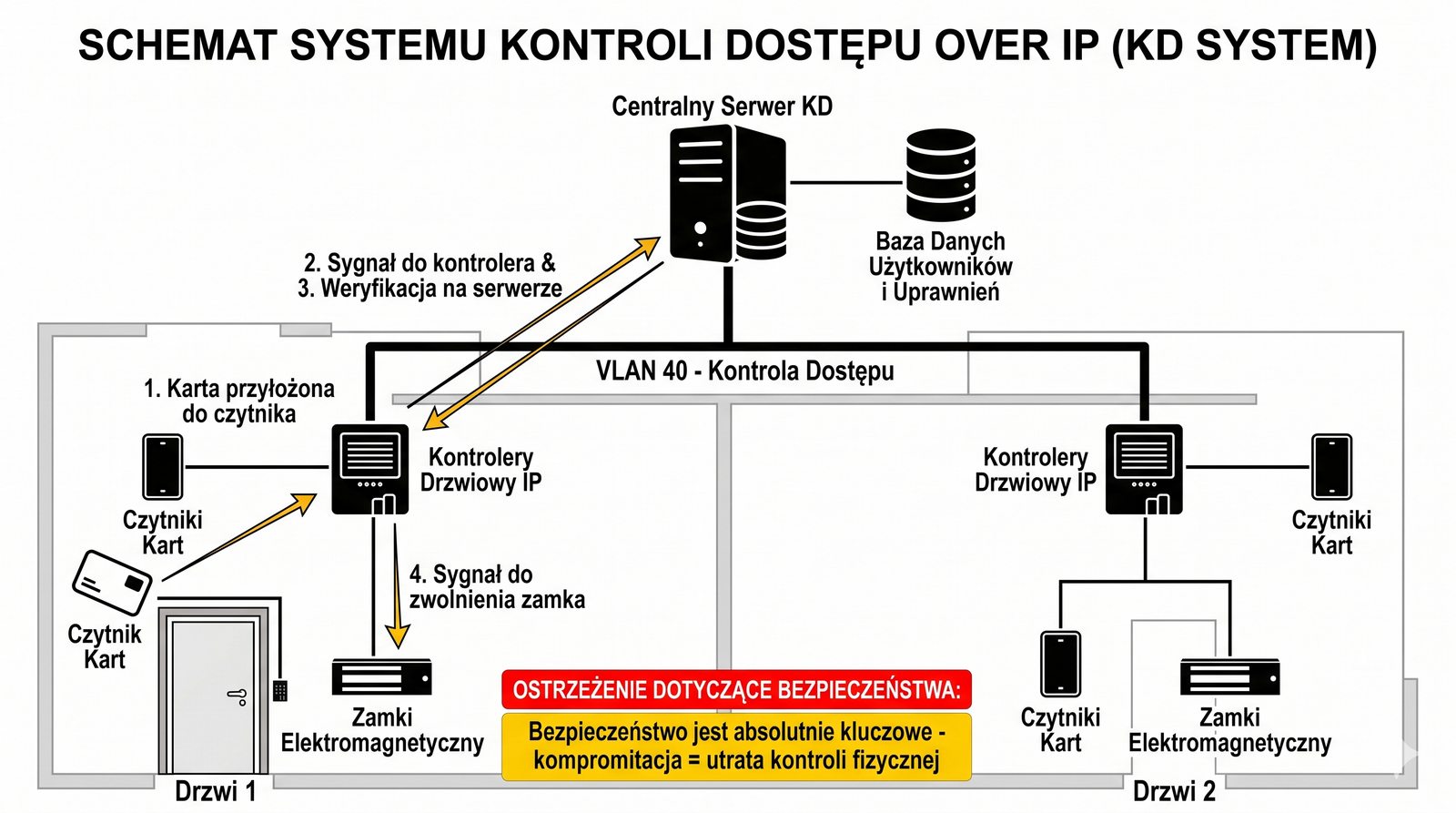

Kontrola dostępu (KD) over IP
  • Systemy kontroli dostępu również przeszły ewolucję w kierunku IP.
  • Nowoczesne kontrolery, zarządzające czytnikami kart i zamkami elektromagnetycznymi, są urządzeniami sieciowymi.
  • Komunikują się one z centralnym serwerem zarządzania, który przechowuje bazę danych użytkowników i uprawnień.
  • Podobnie jak CCTV, system KD musi działać w swoim własnym, odizolowanym VLANie.
  • Bezpieczeństwo jest tu kluczowe – kompromitacja tego systemu oznacza utratę fizycznej kontroli nad obiektem.

Systemy kontroli dostępu KD przeszły znaczną ewolucję od prostych autonomicznych kontrolerów do zaawansowanych systemów sieciowych zintegrowanych z infrastrukturą IP budynku. Współczesne kontrolery dostępu łączą się z centralnym serwerem zarządzania poprzez sieć Ethernet co umożliwia centralne zarządzanie uprawnieniami i monitoring zdarzeń w czasie rzeczywistym. Dzięki technologii PoE czytniki kart i kontrolery drzwi mogą być zasilane bezpośrednio z sieci co upraszcza instalację i redukuje koszty okablowania.

Integracja systemów KD z siecią IP otwiera możliwości zaawansowanej korelacji zdarzeń z innymi systemami bezpieczeństwa na przykład z monitoringiem wizyjnym. Kompromitacja systemu kontroli dostępu może mieć bardzo poważne konsekwencje ponieważ umożliwia utratę fizycznej kontroli nad chronionym obiektem. Dlatego systemy KD wymagają szczególnych środków bezpieczeństwa w tym izolacji w dedykowanym VLANie oraz szyfrowania komunikacji między komponentami. Współczesne rozwiązania KD oferują również możliwość wykorzystania uwierzytelniania wieloskładnikowego i biometrii co znacznie podnosi poziom bezpieczeństwa.

16/60

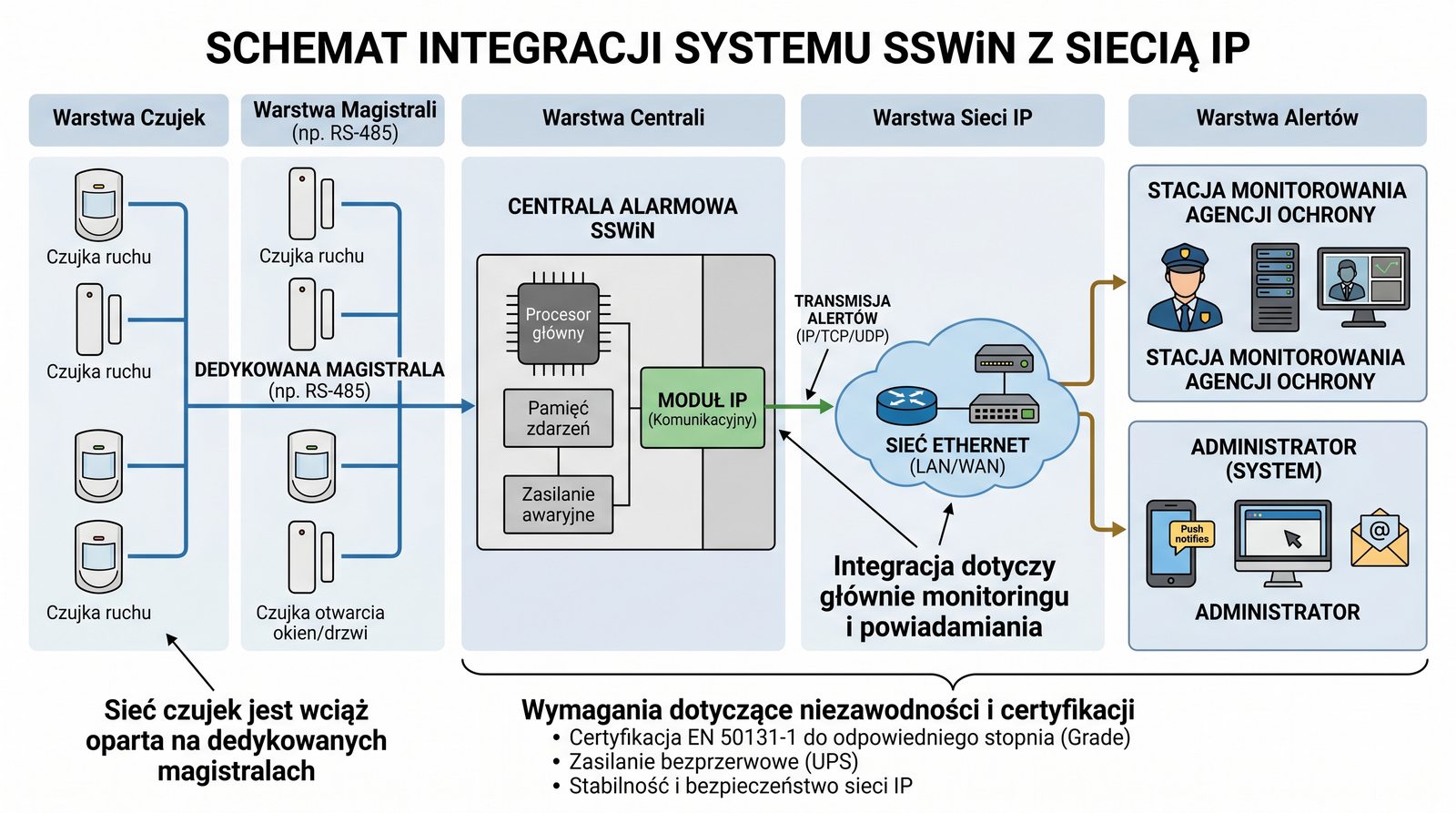

System Sygnalizacji Włamania i Napadu (SSWiN)
  • Integracja systemów alarmowych z siecią IP dotyczy głównie warstwy monitoringu i powiadamiania.
  • Centrala alarmowa, zbierająca sygnały z czujek, może być wyposażona w moduł IP, który umożliwia jej wysyłanie alertów przez sieć do stacji monitorowania agencji ochrony lub do administratora.
  • Pozwala to również na zdalną diagnostykę i konfigurację systemu.
  • Sama sieć czujek i manipulatorów jest zazwyczaj wciąż oparta na dedykowanych magistralach, ze względu na wymagania dotyczące niezawodności i certyfikacji.

Systemy sygnalizacji włamania i napadu SSWiN są stopniowo integrowane z sieciami IP przede wszystkim w zakresie monitoringu i powiadamiania o zdarzeniach bezpieczeństwa. Współczesne centrale alarmowe wyposażone są w moduły sieciowe umożliwiające wysyłanie powiadomień do stacji monitorowania agencji ochrony za pomocą łącza IP. Rozwiązanie to eliminuje potrzebę stosowania tradycyjnych łączy telefonicznych i oferuje większą niezawodność transmisji zdarzeń alarmowych.

Należy podkreślić że sama struktura czujek i manipulatorów w systemach SSWiN nadal opiera się na dedykowanych magistralach przewodowych co wynika z wymogów norm bezpieczeństwa i certyfikacji. Łącze IP pełni funkcję uzupełniającą dla komunikacji z monitoringiem oraz umożliwia zdalną diagnostykę i zarządzanie systemem alarmowym. Projektanci muszą uwzględniać wymóg stosowania certyfikowanych komponentów i rozwiązań spełniających odpowiednie klasy bezpieczeństwa. Dzięki integracji IP możliwe jest łatwiejsze raportowanie stanu systemu i szybsza reakcja na potencjalne zagrożenia.

17/60

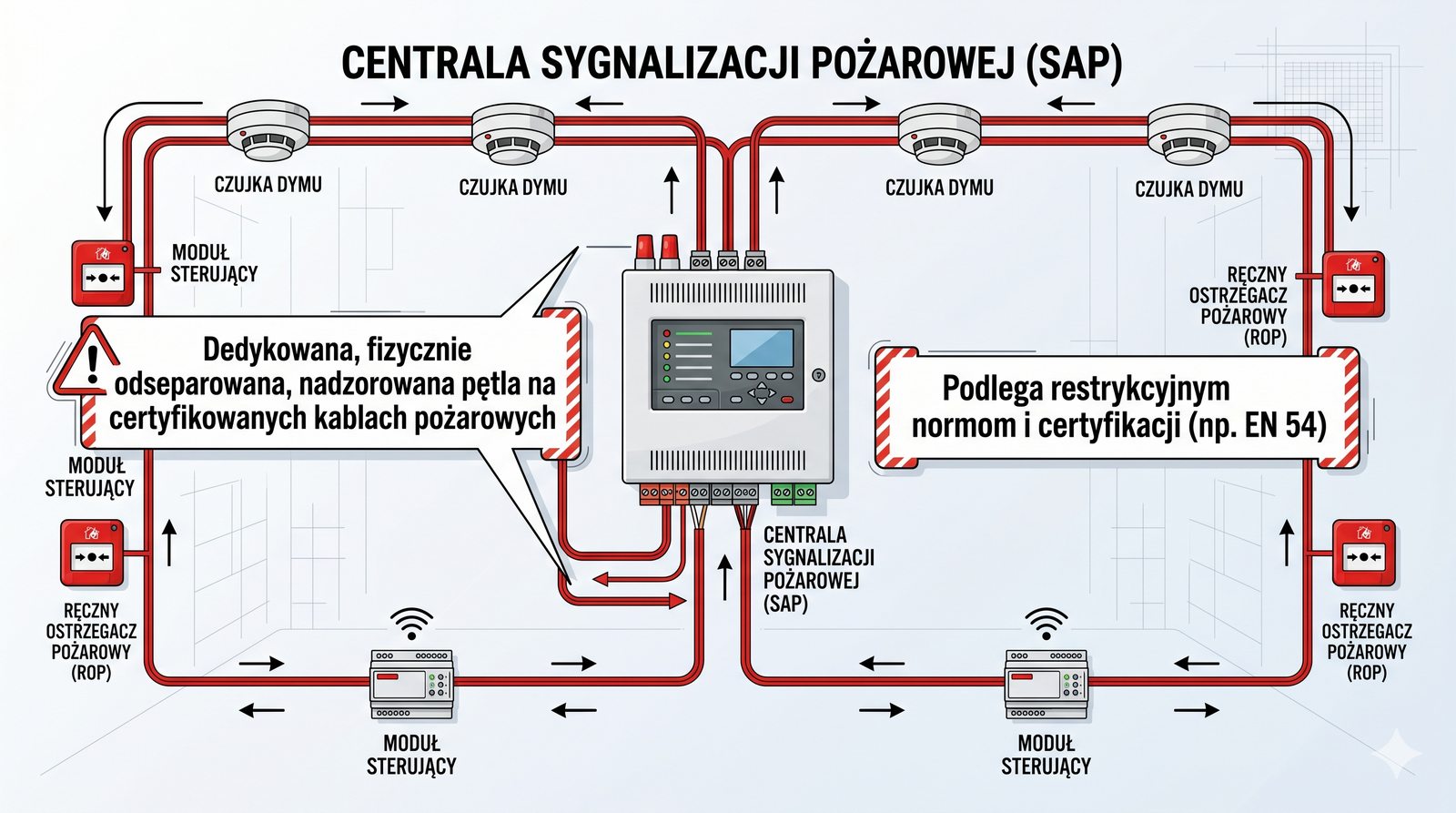

System Alarmu Pożarowego (SAP) - szczególne wymagania
  • Systemy Alarmu Pożarowego (SAP, lub SSP) to systemy o najwyższym priorytecie, ponieważ od ich niezawodnego działania zależy ludzkie życie.
  • Podlegają one niezwykle restrykcyjnym normom i procesom certyfikacji.
  • Z tego powodu, podstawowa sieć sygnalizacyjna w systemie SAP (łącząca czujki, ręczne ostrzegacze i moduły sterujące z centralą) jest ZAWSZE realizowana jako dedykowana, fizycznie odseparowana i nadzorowana pętla, wykonana na certyfikowanych kablach pożarowych.

Systemy alarmu pożarowego SAP podlegają najbardziej rygorystycznym wymaganiom spośród wszystkich systemów teletechnicznych ze względu na ich kluczową rolę w ochronie życia i zdrowia ludzi. Normy regulujące działanie SAP nakładają obowiązek stosowania dedykowanych certyfikowanych komponentów i rozwiązań które zapewnią niezawodne działanie w każdych warunkach. Podstawowa sieć sygnalizacyjna SAP łącząca czujki z centralą musi być realizowana jako fizycznie odseparowana pętla nadzorowana zgodnie z wymogami norm przeciwpożarowych.

Wykorzystanie dedykowanych kabli pożarowych w systemach SAP jest wymogiem prawnym który wynika z konieczności zachowania funkcjonalności systemu nawet w warunkach pożaru przez określony czas. Integracja z siecią IP w przypadku SAP ogranicza się wyłącznie do warstwy monitoringu i wizualizacji a nie do samej transmisji sygnałów alarmowych. Każde odstępstwo od wymogów certyfikacji systemów SAP może skutkować poważnymi konsekwencjami prawnymi i odpowiedzialnością projektanta. Przestrzeganie norm dotyczących SAP jest absolutnym priorytetem przy projektowaniu instalacji w obiektach użyteczności publicznej.

18/60

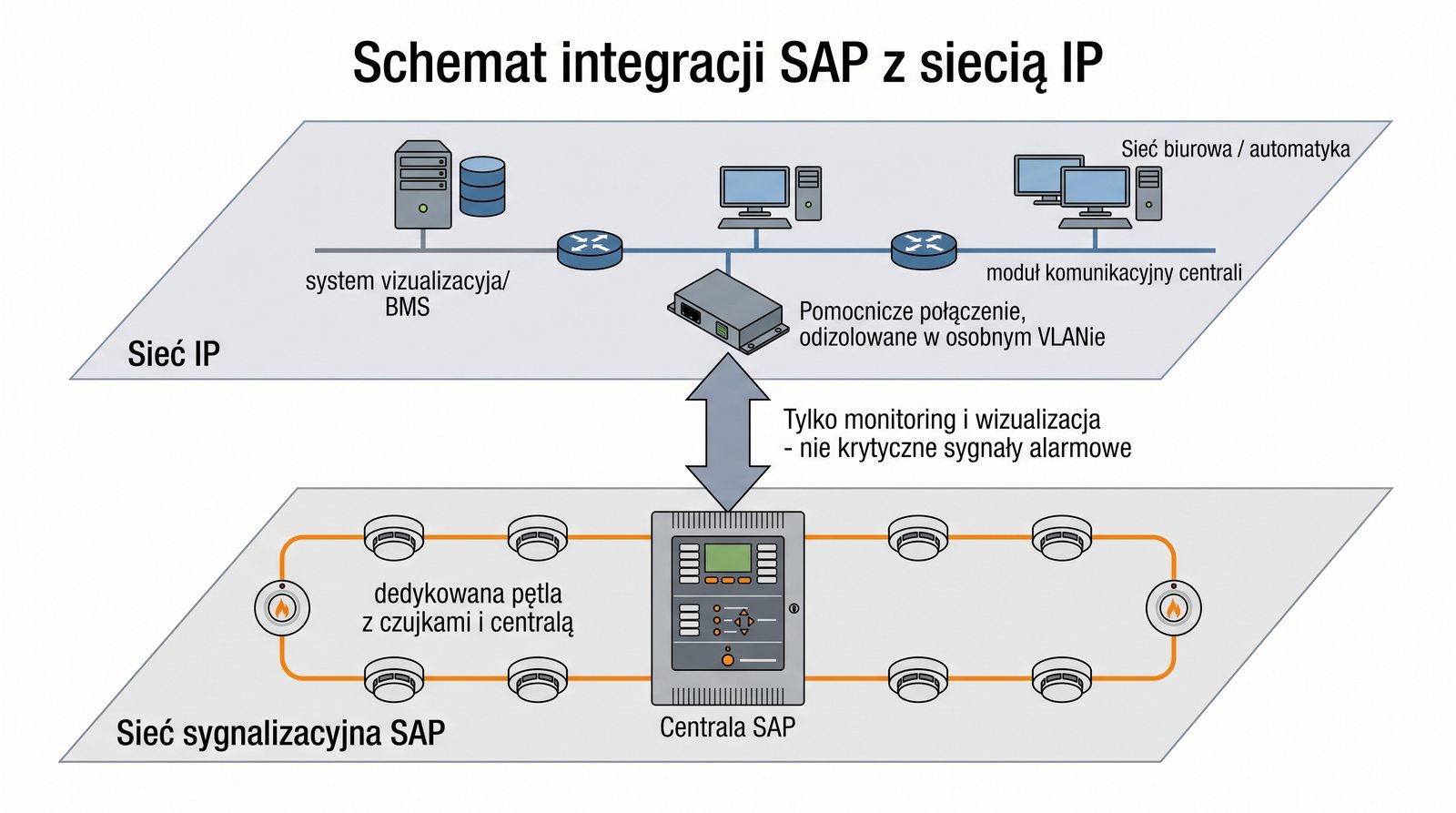

Integracja SAP z siecią IP
  • Sieć IP nie może być używana do przesyłania krytycznych sygnałów alarmowych w SAP.
  • Integracja z siecią IP odbywa się wyłącznie na poziomie monitoringu i wizualizacji.
  • Centrala SAP może być wyposażona w moduł IP, który wysyła do dedykowanego systemu wizualizacji (lub BMS) informacje o stanie systemu (np. alarm, uszkodzenie, lokalizacja czujki).
  • To połączenie musi być traktowane jako pomocnicze i musi być również odpowiednio zabezpieczone i odizolowane w osobnym VLANie.

Integracja systemów alarmu pożarowego z siecią IP budynku odbywa się wyłącznie w zakresie monitoringu i wizualizacji co oznacza że podstawowa transmisja sygnałów alarmowych pozostaje niezależna od sieci komputerowej. Centrala SAP może wysyłać informacje o stanie systemu na przykład o alarmie lub uszkodzeniu do dedykowanego systemu wizualizacji poprzez moduł IP. Taka integracja umożliwia szybkie powiadamianie służb ratunkowych i personelu obiektu o powstałym zagrożeniu.

Połączenie sieciowe w systemie SAP musi być traktowane jako pomocnicze i podlegać odpowiednim zabezpieczeniom w tym wydzieleniu w osobnym VLANie izolowanym od reszty sieci. Krytyczne znaczenie systemu SAP wymaga aby integracja z siecią IP nie miała żadnego wpływu na podstawową funkcjonalność systemu związaną z wykrywaniem i sygnalizacją pożaru. Projektanci muszą uwzględniać wymóg zachowania pełnej funkcjonalności SAP nawet w przypadku całkowitej awarii sieci IP budynku. Świadomość ograniczeń związanych z integracją SAP z siecią IP jest kluczowa dla bezpieczeństwa projektowanych rozwiązań.

19/60

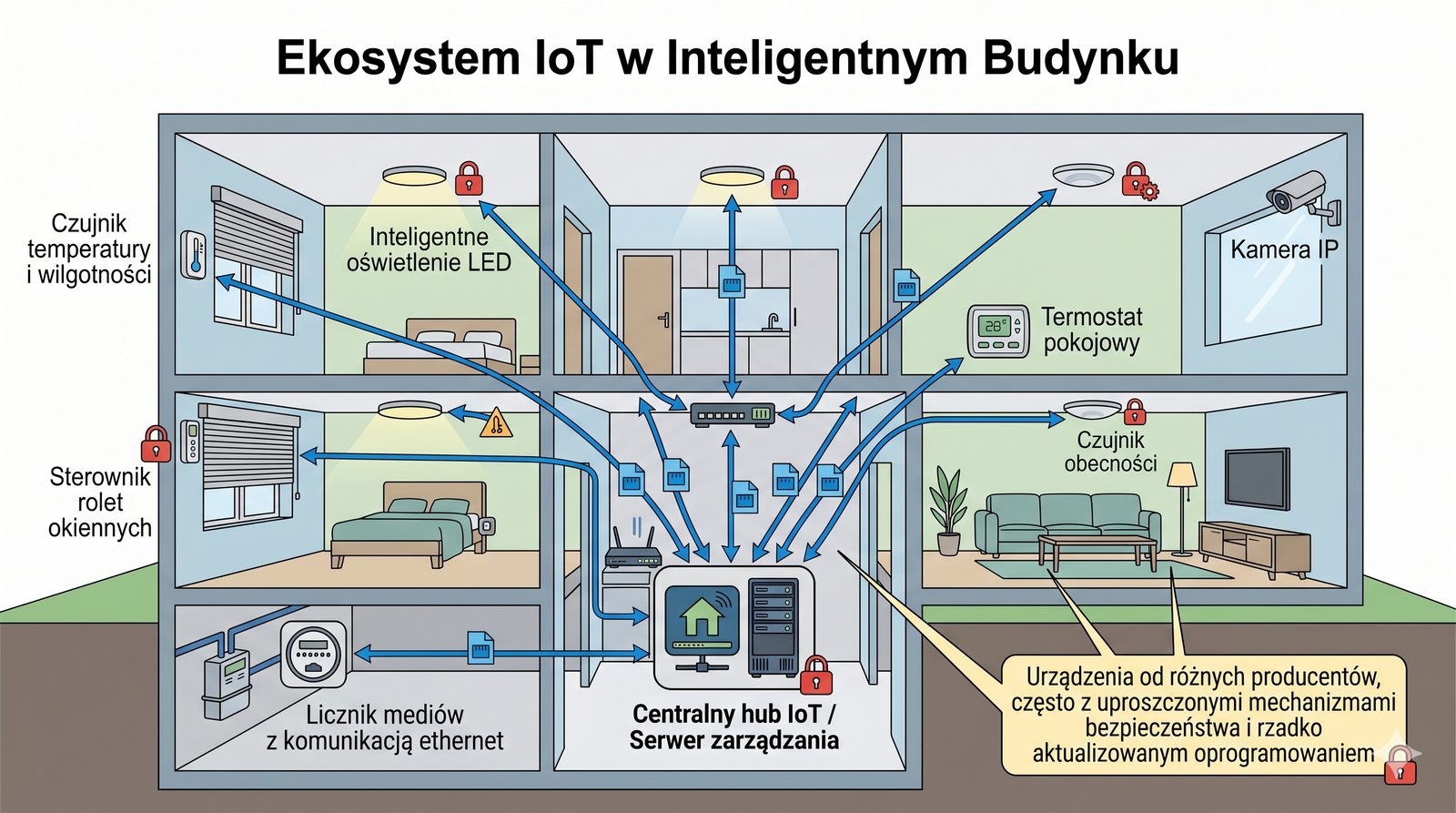

Internet Rzeczy (IoT) w inteligentnym budynku
  • IoT to ogromna i zróżnicowana grupa urządzeń – od prostych czujników temperatury i wilgotności, przez inteligentne oświetlenie, sterowniki rolet, aż po liczniki mediów.
  • Coraz więcej z tych urządzeń komunikuje się za pomocą Wi-Fi lub Ethernetu.
  • Stanowią one ogromne wyzwanie dla bezpieczeństwa sieci, ponieważ często są to proste urządzenia od różnych producentów, z uproszczonymi mechanizmami bezpieczeństwa i rzadko aktualizowanym oprogramowaniem.

Internet rzeczy IoT wnosi do inteligentnych budynków ogromny potencjał w zakresie automatyzacji i optymalizacji zużycia energii ale również stwarza nowe wyzwania dla bezpieczeństwa sieciowego. Urządzenia IoT charakteryzują się dużą różnorodnością począwszy od prostych czujników temperatury przez inteligentne oświetlenie a na zaawansowanych sterownikach HVAC kończąc. Każdy z tych typów urządzeń może korzystać z innego protokołu komunikacyjnego co komplikuje proces projektowania spójnej architektury sieciowej.

Większość urządzeń IoT projektowana jest z myślą o minimalizacji kosztów produkcji co często idzie w parze z uproszczonymi mechanizmami bezpieczeństwa i brakiem regularnych aktualizacji oprogramowania. Stanowi to poważne wyzwanie dla działów IT które muszą zapewnić bezpieczne funkcjonowanie tych urządzeń w ramach firmowej infrastruktury sieciowej. Izolacja urządzeń IoT w dedykowanych segmentach sieci jest jedynym skutecznym środkiem zapobiegającym potencjalnym atakom wykorzystującym luki w zabezpieczeniach tych urządzeń. Mimo wyzwań związanych z bezpieczeństwem IoT oferuje wymierne korzyści w zakresie optymalizacji procesów i redukcji kosztów eksploatacji budynków.

20/60

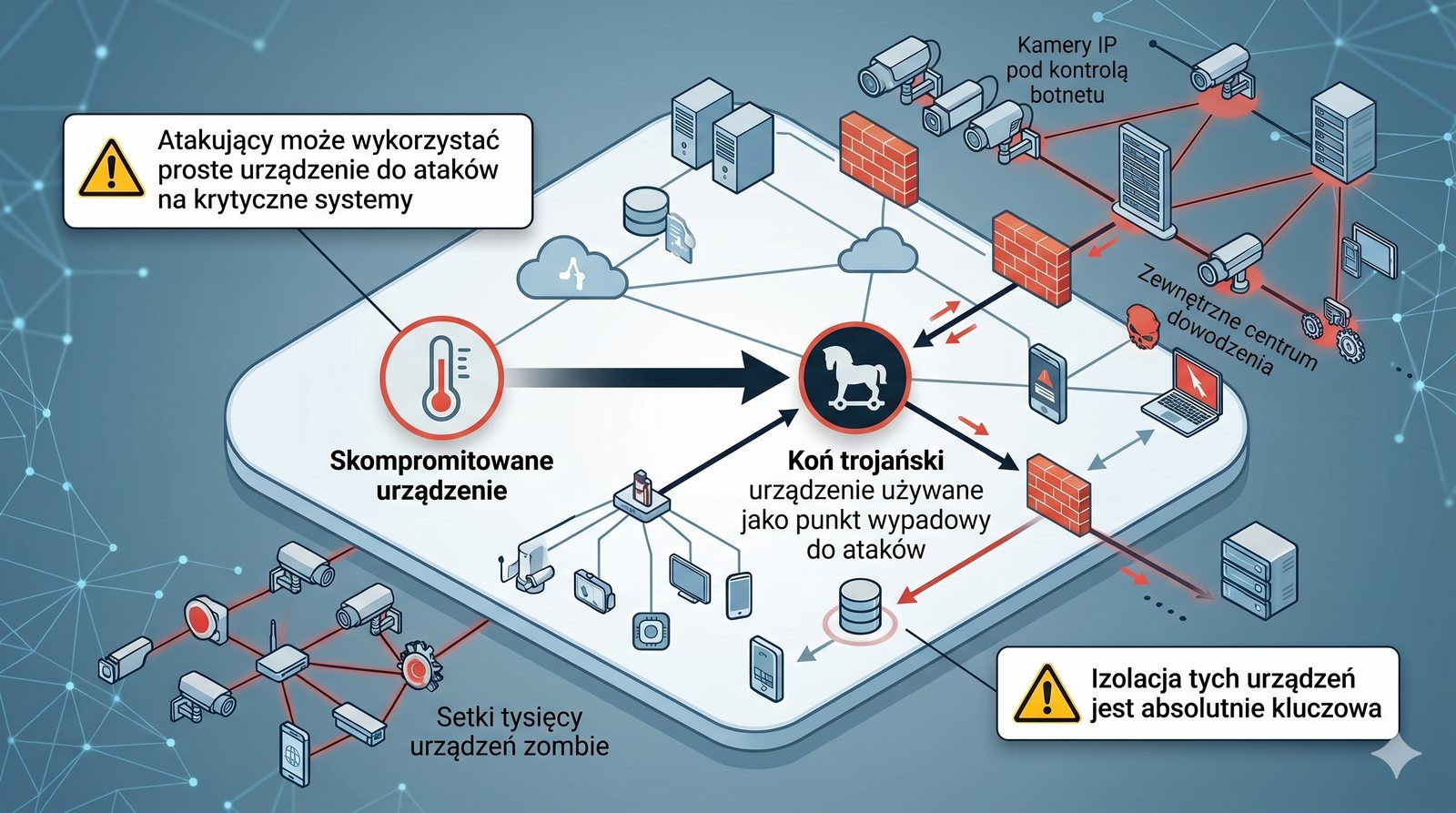

Zagrożenia związane z IoT
  • Niezabezpieczone urządzenie IoT może stać się "koniem trojańskim" w naszej sieci.
  • Atakujący, po przejęciu kontroli nad prostym czujnikiem, może próbować wykorzystać go jako punkt wypadowy do ataków na inne, bardziej kluczowe systemy w sieci korporacyjnej.
  • Historia zna przypadki botnetów złożonych z setek tysięcy przejętych kamer IP i innych urządzeń IoT.
  • Dlatego izolacja tych urządzeń jest kluczowa.

Urządzenia IoT są często określane jako słaby punkt w bezpieczeństwie sieci korporacyjnej głównie ze względu na ograniczone zasoby obliczeniowe uniemożliwiające implementację zaawansowanych mechanizmów ochrony. Atakujący chętnie wykorzystują te słabości do budowania botnetów złożonych z przejętych urządzeń takich jak kamery IP czy routery domowe. Historia cyberbezpieczeństwa zna wiele przypadków gdzie niezabezpieczone urządzenia IoT posłużyły do przeprowadzania potężnych ataków DDoS na globalną skalę.

Podstawowym środkiem ochrony przed zagrożeniami związanymi z IoT jest całkowita izolacja tych urządzeń od reszty sieci korporacyjnej poprzez umieszczenie ich w wydzielonym VLANie z restrykcyjnymi regułami dostępu. Firmy powinny również regularnie aktualizować oprogramowanie sprzętowe urządzeń IoT oraz zmieniać domyślne hasła dostępu które często są dobrze znane potencjalnym atakującym. Monitorowanie ruchu sieciowego generowanego przez urządzenia IoT umożliwia szybkie wykrycie anomalii mogących świadczyć o kompromitacji konkretnego urządzenia. Edukacja pracowników w zakresie bezpiecznego korzystania z urządzeń IoT jest również istotnym elementem strategii ochrony przed zagrożeniami.

21/60

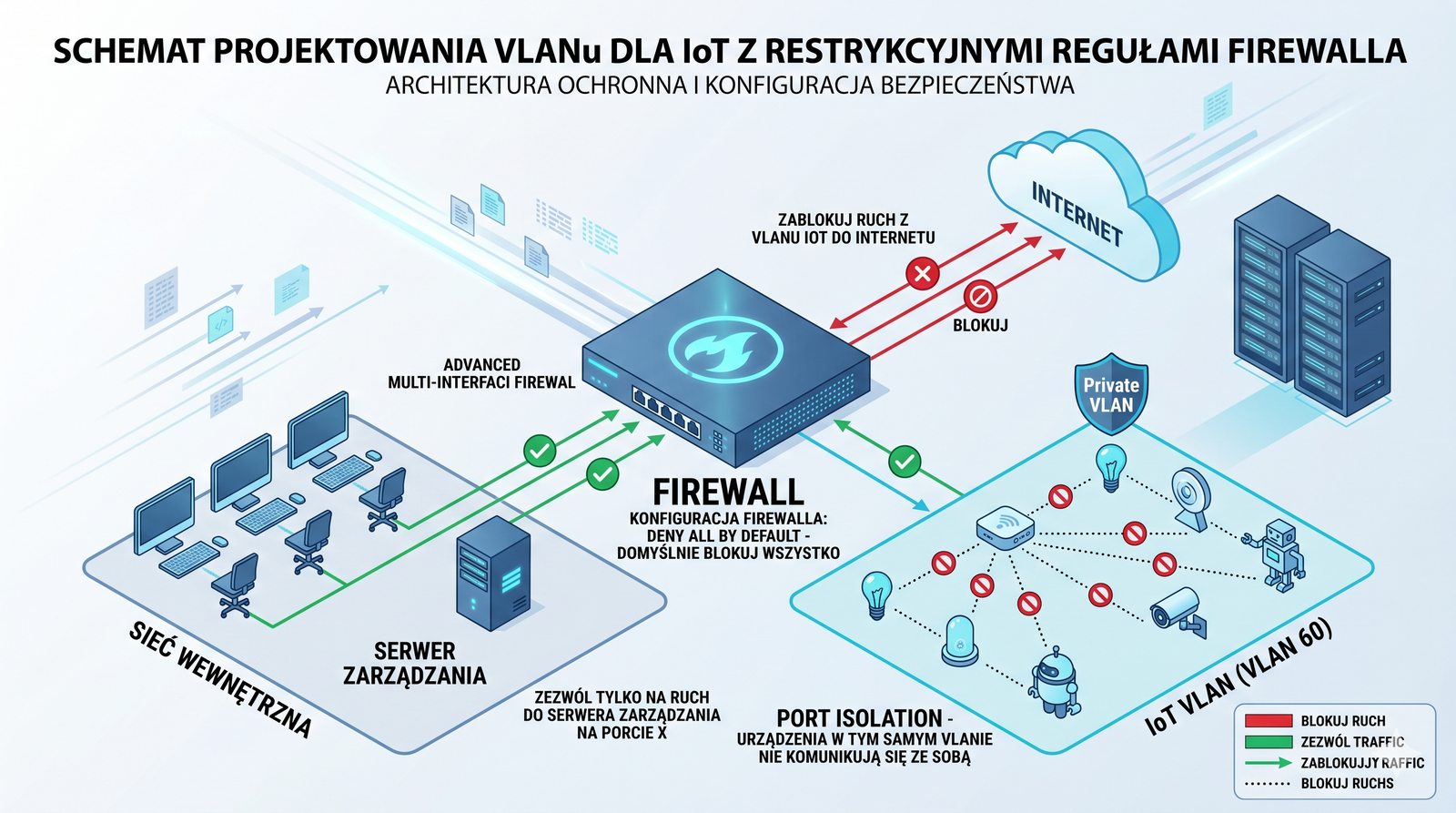

Projektowanie VLANu dla IoT
  • Wszystkie urządzenia IoT muszą być umieszczone w jednym lub kilku dedykowanych, ściśle kontrolowanych VLANach.
  • Reguły na firewallu dla takiego VLANu powinny być bardzo restrykcyjne: domyślnie blokować cały ruch, a zezwalać jedynie na niezbędną komunikację, np. z konkretnym serwerem zarządzania na określonym porcie.
  • Ruch z VLANu IoT do internetu powinien być zablokowany lub ściśle filtrowany.
  • W miarę możliwości, urządzenia w tym samym VLANie również nie powinny móc się ze sobą komunikować (funkcja Private VLAN lub Port Isolation na przełącznikach).

Projektowanie VLANu dedykowanego urządzeniom IoT wymaga przyjęcia zasady minimalnych uprawnień co oznacza że domyślnie blokujemy cały ruch a zezwalamy wyłącznie na komunikację niezbędną do działania systemu. Reguły firewalla dla takiego VLANu powinny być skonfigurowane w oparciu o szczegółową analizę wymagań komunikacyjnych każdego typu urządzeń IoT obecnych w sieci. Ruch wychodzący z VLANu IoT do Internetu powinien być domyślnie blokowany lub przepuszczany przez proxy z zaawansowanymi mechanizmami inspekcji.

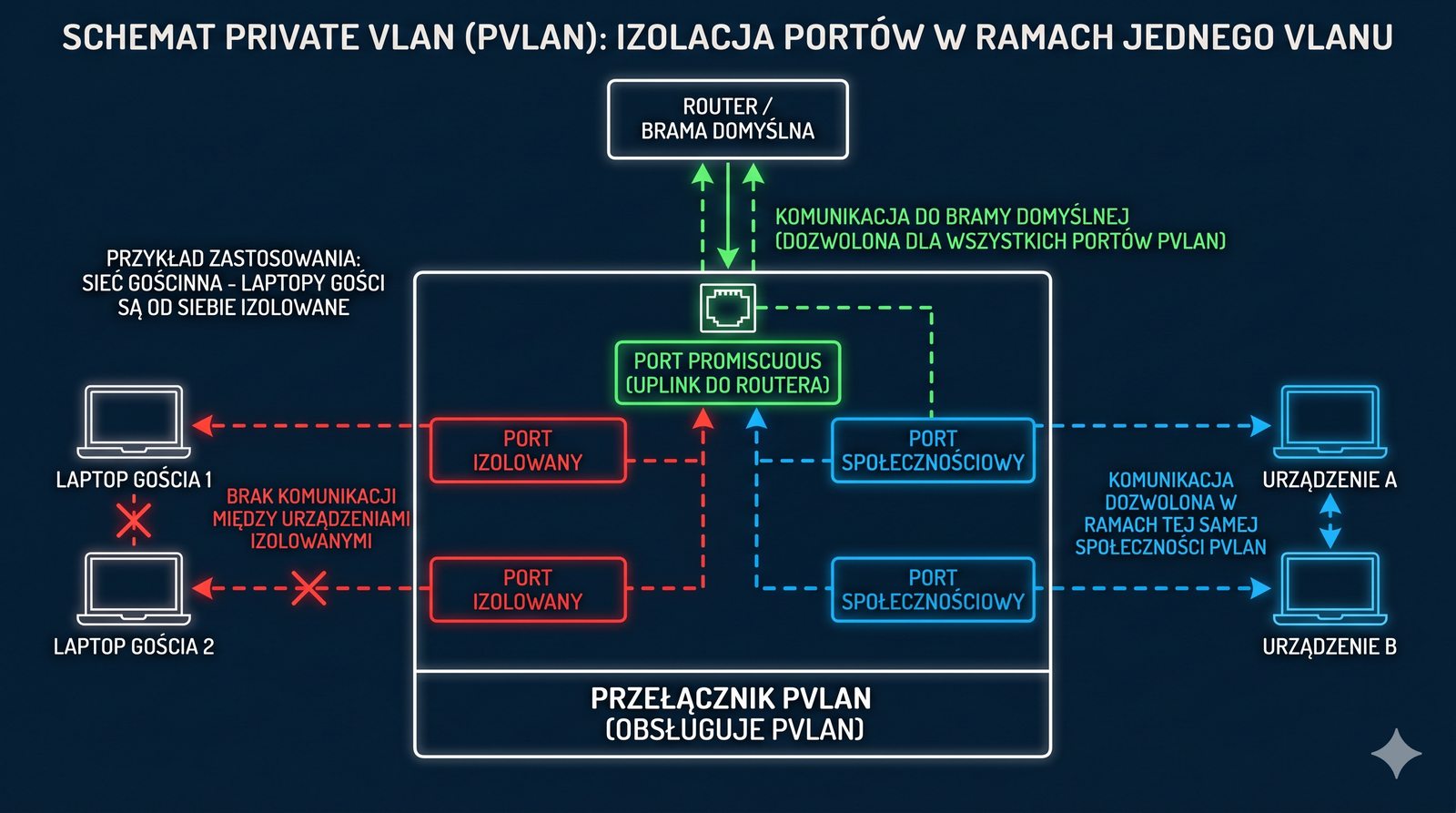

Dodatkowym mechanizmem zwiększającym bezpieczeństwo jest zastosowanie funkcji Private VLAN lub Port Isolation na przełącznikach dostępowych co uniemożliwia komunikację urządzeń IoT znajdujących się w tym samym segmencie sieci. Takie rozwiązanie zapobiega rozprzestrzenianiu się infekcji pomiędzy urządzeniami IoT w przypadku gdy jedno z nich zostanie skompromitowane. Wdrażając sieć dla IoT warto również rozważyć wykorzystanie mechanizmów uwierzytelniania 802.1X które weryfikują tożsamość urządzenia przed przyznaniem dostępu do sieci. Odpowiednie zaprojektowanie izolacji dla IoT jest kluczowe dla zachowania bezpieczeństwa całej infrastruktury konwergentnej.

22/60

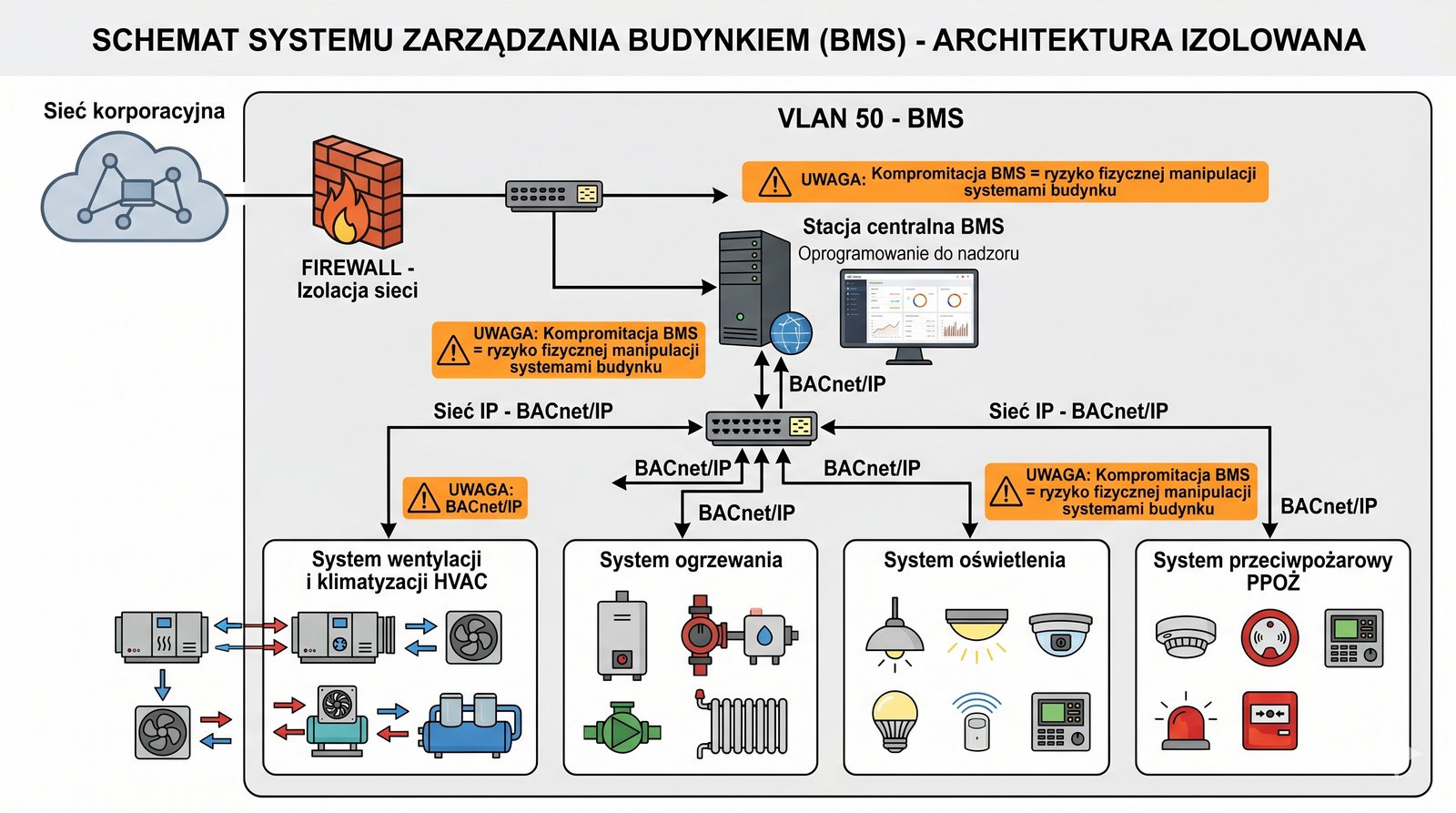

System Zarządzania Budynkiem (BMS)
  • BMS (Building Management System) to centralny system komputerowy, który nadzoruje i steruje instalacjami technicznymi w budynku, takimi jak wentylacja, klimatyzacja (HVAC), ogrzewanie, oświetlenie czy systemy Ppoż.

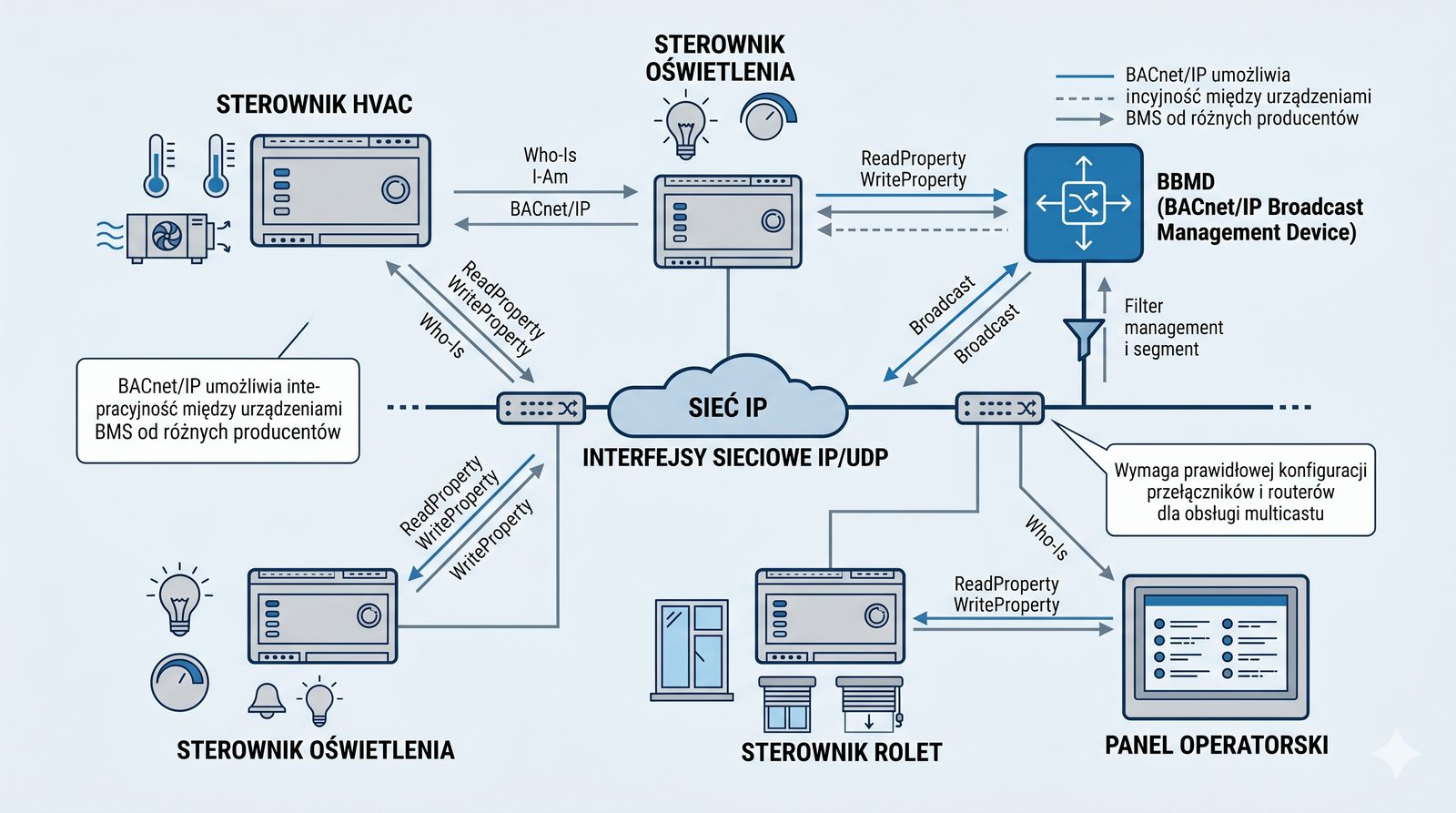

  • Nowoczesne systemy BMS komunikują się za pomocą protokołów opartych na IP (np. BACnet/IP).
  • Sieć BMS, podobnie jak inne systemy teletechniczne, musi być odizolowana w dedykowanym VLANie, ponieważ jej kompromitacja mogłaby pozwolić atakującemu na fizyczną manipulację systemami budynku.

Systemy zarządzania budynkiem BMS stanowią centralny element automatyki budynkowej integrujący sterowanie HVAC oświetleniem i innymi instalacjami technicznymi w ramach jednej platformy nadzorczej. Nowoczesne systemy BMS komunikują się za pomocą protokołów działających na bazie IP takich jak BACnet/IP czy Modbus TCP co umożliwia ich łatwą integrację z siecią komputerową budynku. Dzięki temu zarządzanie energią i mikroklimatem może odbywać się centralnie z poziomu jednego interfejsu użytkownika.

Kompromitacja systemu BMS może mieć poważne konsekwencje wykraczające poza typowe zagrożenia IT ponieważ atakujący mógłby manipulować rzeczywistymi parametrami fizycznymi budynku. Dlatego BMS wymaga szczególnych środków ostrożności w tym izolacji w dedykowanym VLANie oraz stosowania silnego szyfrowania komunikacji. Integracja BMS z pozostałymi systemami w budynku powinna być realizowana poprzez bezpieczne interfejsy API z pełnym audytem wykonywanych operacji. Właściwie zaprojektowany system BMS może przynieść znaczne oszczędności energetyczne i podnieść komfort użytkowania obiektu.

23/60

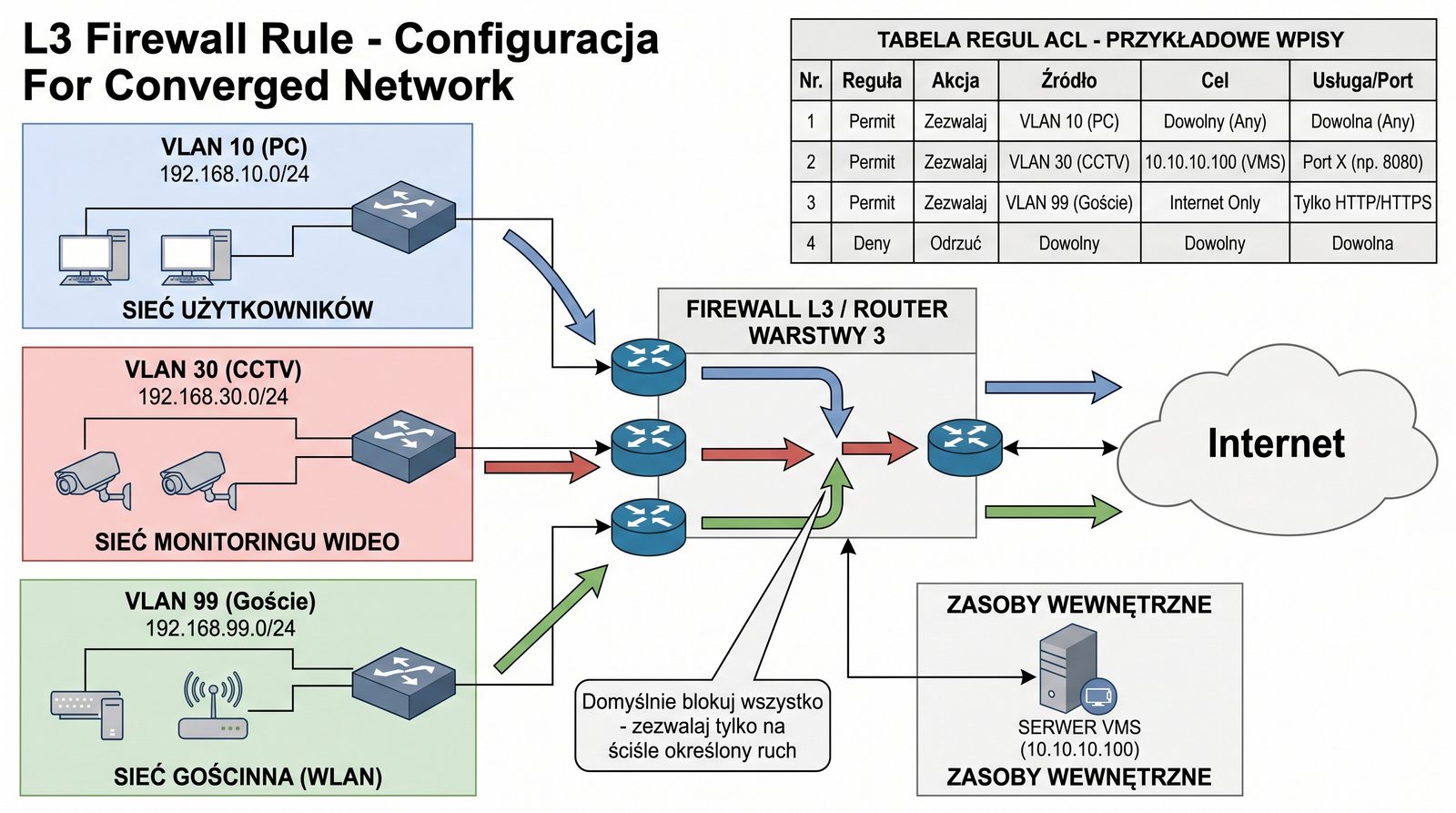

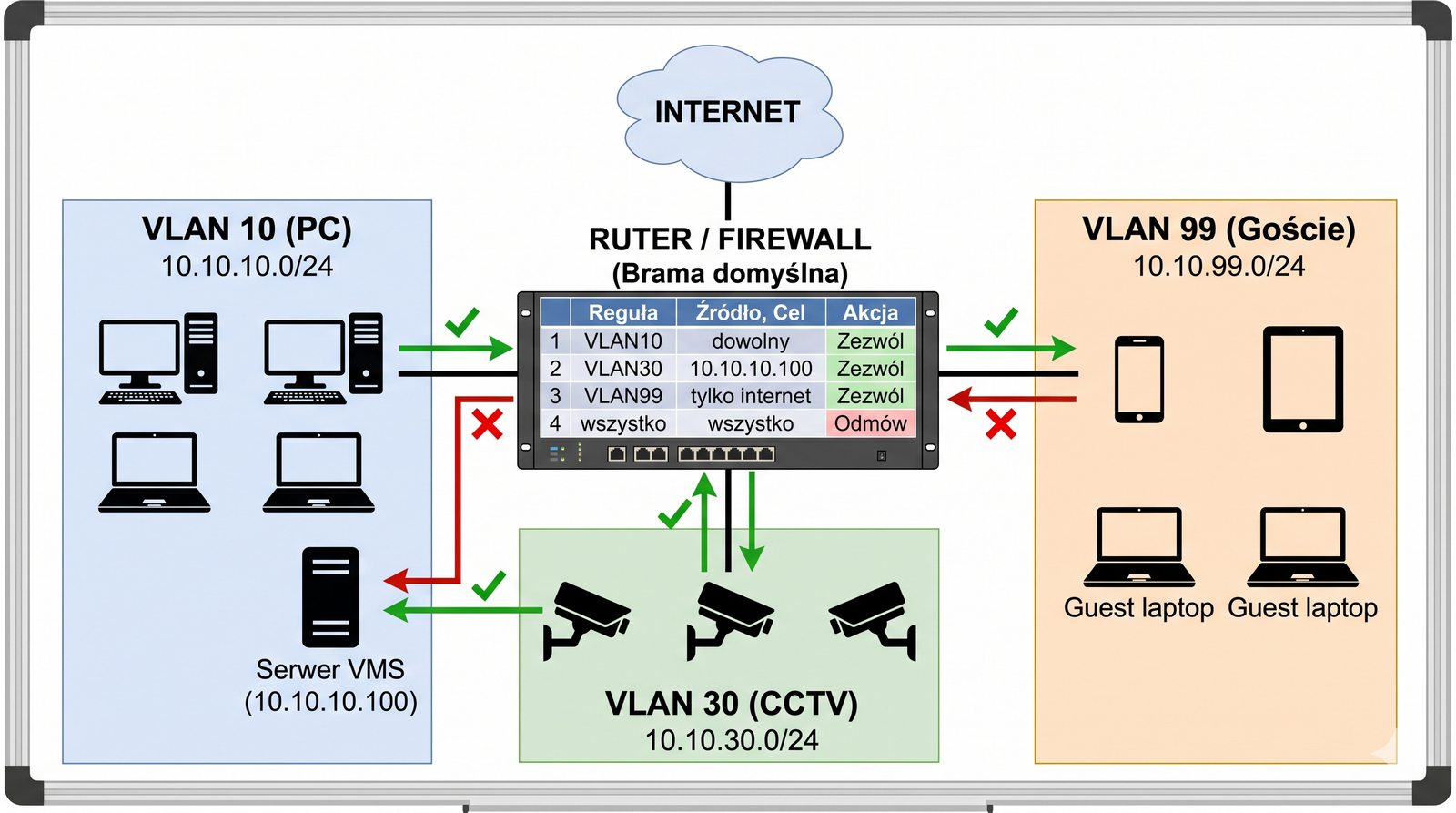

Praktyka: projektowanie reguł firewalla
  • Po stworzeniu planu VLAN, następnym krokiem jest zdefiniowanie polityki komunikacji między nimi.
  • Odbywa się to na routerze lub firewallu warstwy 3.
  • Zasada powinna być "deny all by default" (domyślnie blokuj wszystko).
  • Następnie tworzymy reguły zezwalające tylko na ściśle określony ruch.
  • Na przykład:
  • Zezwól na ruch z VLANu CCTV (kamery) tylko do serwera VMS na porcie X.
  • Zezwól na ruch z VLANu korporacyjnego (PC admina) do interfejsów zarządzania przełącznikami.
  • Zablokuj wszelką komunikację z VLANu gościnnego do jakiejkolwiek sieci wewnętrznej.

Projektowanie reguł firewalla w sieci konwergentnej wymaga przyjęcia zasady default deny co oznacza że domyślnie blokujemy cały ruch pomiędzy różnymi segmentami sieci. Następnie tworzymy reguły zezwalające wyłącznie na komunikację która jest niezbędna z punktu widzenia działania poszczególnych systemów aplikacji i usług w firmie. Taka polityka minimalizuje ryzyko nieautoryzowanego dostępu i ogranicza możliwość rozprzestrzeniania się ataku w sieci.

Przy tworzeniu reguł ACL warto kierować się zasadą najmniejszego uprzywilejowania zezwalając na komunikację tylko do konkretnych adresów IP i portów TCP lub UDP a nie do całych podsieci. Reguły firewalla powinny być regularnie przeglądane i aktualizowane wraz ze zmianami w infrastrukturze IT oraz pojawianiem się nowych aplikacji i systemów. Proces tworzenia reguł warto udokumentować w ramach polityki bezpieczeństwa IT organizacji aby ułatwić przyszły audyt i zarządzanie zmianami. Automatyzacja zarządzania regułami firewalla za pomocą narzędzi takich jak Ansible może znacząco zredukować ryzyko błędów konfiguracyjnych.

24/60

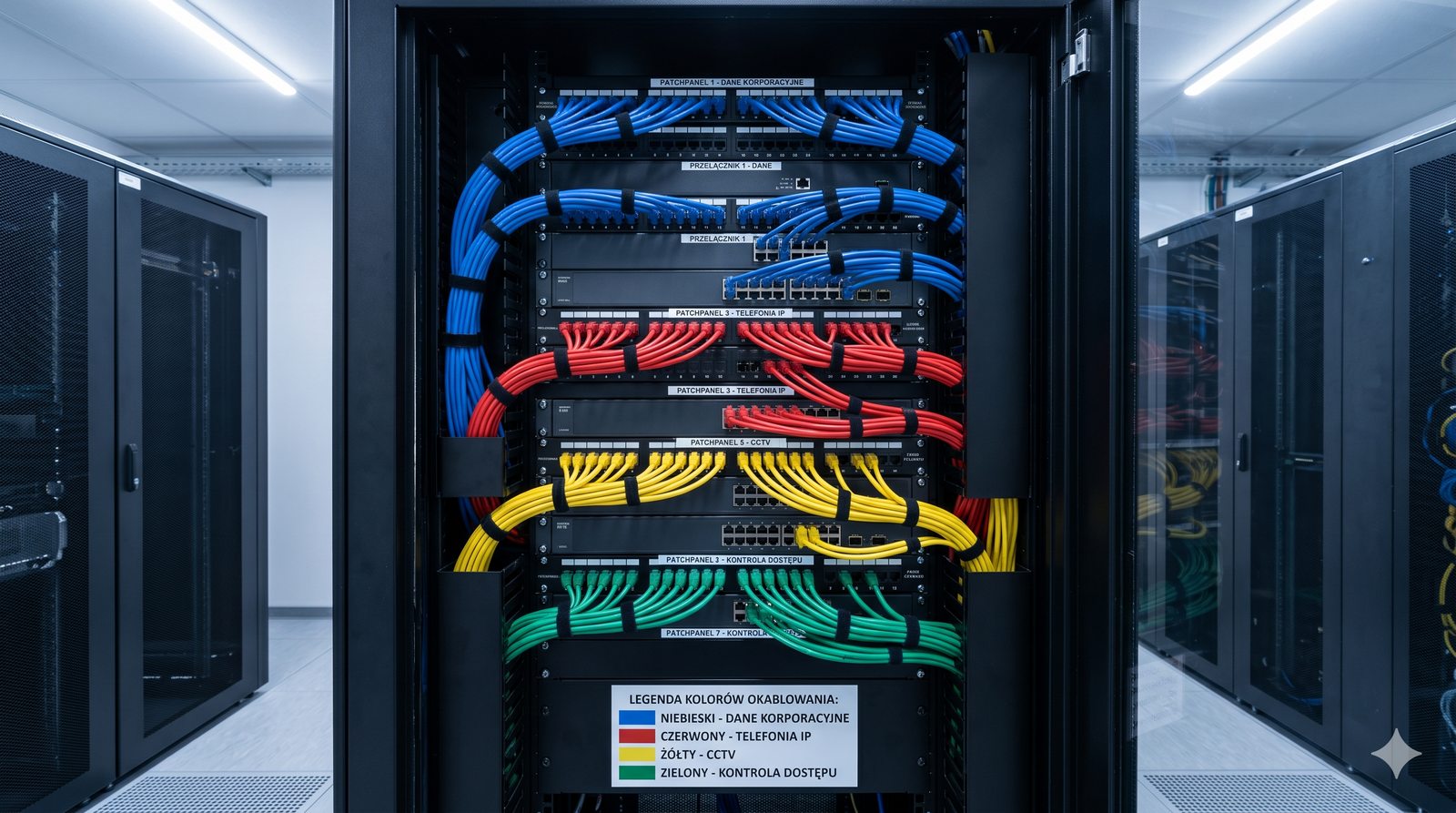

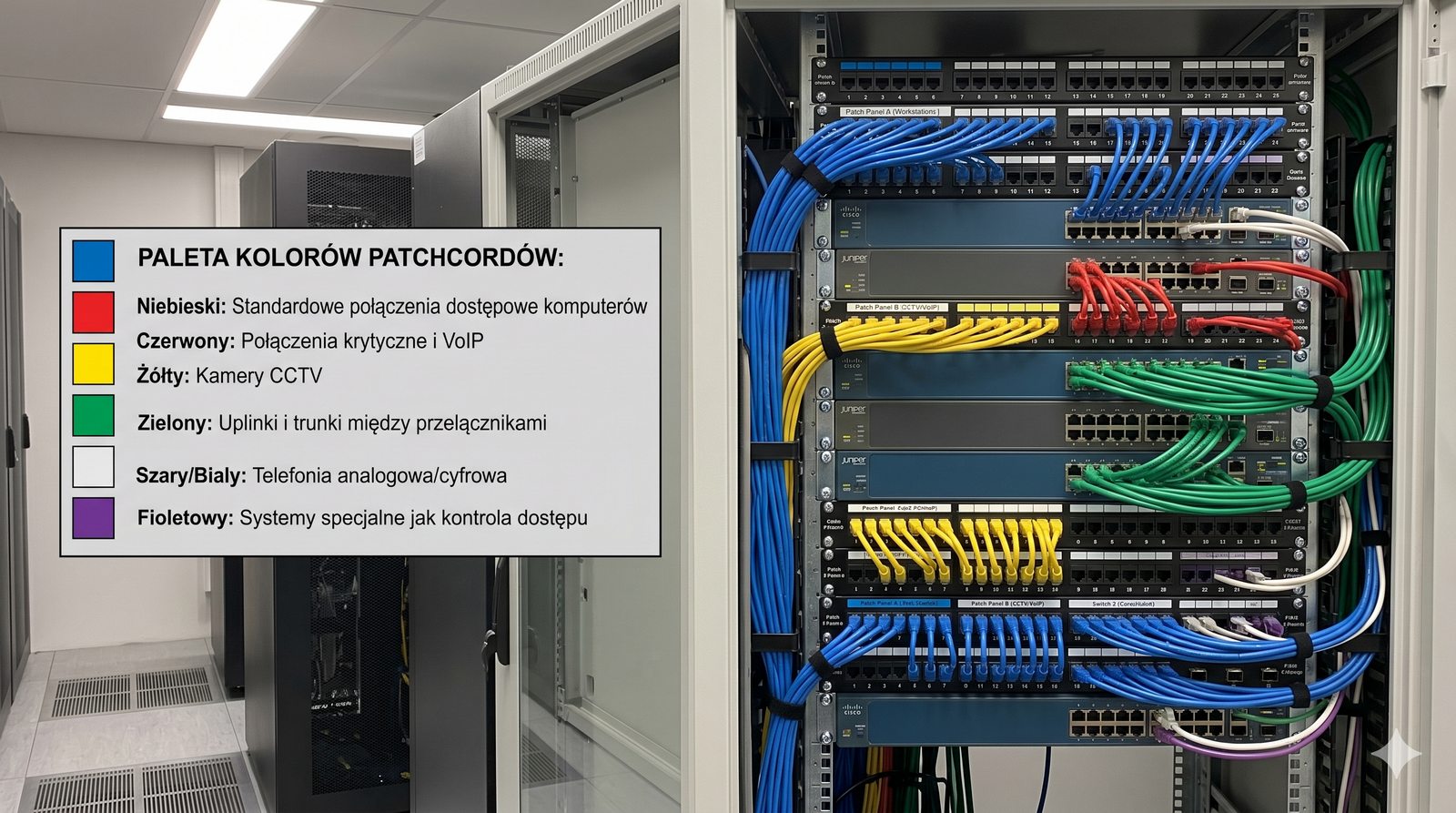

Praktyka: fizyczna organizacja w szafie
  • Dobrą praktyką jest wizualne rozróżnienie różnych systemów w szafie RACK.
  • Można to osiągnąć poprzez stosowanie patchcordów w różnych kolorach dla poszczególnych VLANów, na przykład:
  • Niebieski: Dane korporacyjne
  • Czerwony: Telefonia IP
  • Żółty: Monitoring CCTV
  • Zielony: Kontrola dostępu
  • Można również stosować dedykowane panele krosownicze dla każdego systemu.
  • Upraszcza to znacznie zarządzanie i zmniejsza ryzyko pomyłki przy przepinaniu kabli.

Fizyczna organizacja okablowania w szafie RACK ma istotne znaczenie dla łatwości zarządzania infrastrukturą i minimalizacji ryzyka pomyłek podczas codziennych prac serwisowych. Stosowanie patchcordów w różnych kolorach dla poszczególnych systemów jest prostym ale skutecznym sposobem na wizualne odróżnienie typów połączeń. W praktyce warto wypracować wewnętrzny standard kolorystyczny i konsekwentnie go przestrzegać w całej organizacji.

Dodatkowym ułatwieniem jest stosowanie dedykowanych paneli krosowniczych dla każdej kategorii systemów co pozwala na zachowanie porządku i łatwą identyfikację poszczególnych łączy. Właściwe oznaczenie kabli za pomocą trwałych etykiet z czytelnym kodem identyfikacyjnym jest niezbędne dla efektywnej dokumentacji sieci i przyszłych prac serwisowych. Zarządzanie okablowaniem w szafie RACK powinno uwzględniać również aspekty związane z chłodzeniem i cyrkulacją powietrza szczególnie w przypadku przełączników PoE generujących znaczne ilości ciepła. Inwestycja czasu w prawidłową organizację szafy RACK zwraca się wielokrotnie w trakcie eksploatacji sieci.

25/60
Podsumowanie modułu
  • Sieć konwergentna oferuje ogromne korzyści, ale wymaga profesjonalnego i świadomego podejścia do projektowania.
  • Fundamentem bezpiecznej integracji jest rygorystyczna segmentacja logiczna za pomocą VLAN i ścisła kontrola ruchu między nimi za pomocą firewalla.
  • Każdy system teletechniczny musi być traktowany jako potencjalnie niezaufany i umieszczony w swojej własnej, odizolowanej "klatce".
  • Rola inżyniera sieciowego ewoluuje – staje się on centralnym architektem cyfrowego ekosystemu całego inteligentnego budynku.

Podsumowując materiał zawarty w module należy podkreślić że budowa bezpiecznej sieci konwergentnej wymaga podejścia systemowego i uwzględnienia wymagań wszystkich integrowanych systemów już na etapie projektowym. Segmentacja logiczna z wykorzystaniem VLAN oraz kontrola ruchu za pomocą firewalla stanowią fundament bezpieczeństwa w tego typu implementacjach. Każdy system teletechniczny powinien być traktowany jako potencjalnie niezaufany i umieszczony we własnej logicznej strefie bezpieczeństwa.

Coraz większe znaczenie w kontekście sieci konwergentnych zyskuje znajomość wymagań specyficznych branżowo standardów i certyfikatów. Inżynierowie sieciowi muszą poszerzać swoją wiedzę o zagadnienia z zakresu automatyki budynkowej czy systemów bezpieczeństwa aby móc efektywnie projektować integracje. Przyszłość sieci konwergentnych wiąże się z dalszym zacieraniem granic pomiędzy tradycyjnymi systemami ICT a technicznymi instalacjami budynkowymi. Świadome podejście do wyzwań związanych z konwergencją jest kluczem do tworzenia nowoczesnych bezpiecznych i efektywnych energetycznie budynków.

26/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań dotyczących integracji systemów teletechnicznych w sieci IP.

Sesja pytań i odpowiedzi stanowi ważną część procesu dydaktycznego umożliwiając uczestnikom wyjaśnienie wątpliwości i pogłębienie wiedzy na temat omawianych zagadnień. Zachęcam do dzielenia się własnymi doświadczeniami związanymi z implementacją rozwiązań konwergentnych w praktyce zawodowej. Problemy napotkane podczas wdrożeń są często równie cennym źródłem wiedzy jak teoretyczne podstawy omawiane w trakcie wykładu.

W przypadku pytań wykraczających poza zakres tego modułu zachęcam do skorzystania z literatury uzupełniającej wymienionej w prezentacji oraz zasobów internetowych wiodących producentów sprzętu sieciowego. Często pojawiające się pytania dotyczą konkretnych konfiguracji urządzeń różnych producentów na które warto szukać odpowiedzi w dokumentacji technicznej. Interakcja między prowadzącym a słuchaczami jest istotnym elementem efektywnego szkolenia i pozwala na dostosowanie tempa realizacji programu do potrzeb grupy. Zapraszam do aktywnego udziału w tej części spotkania.

27/60

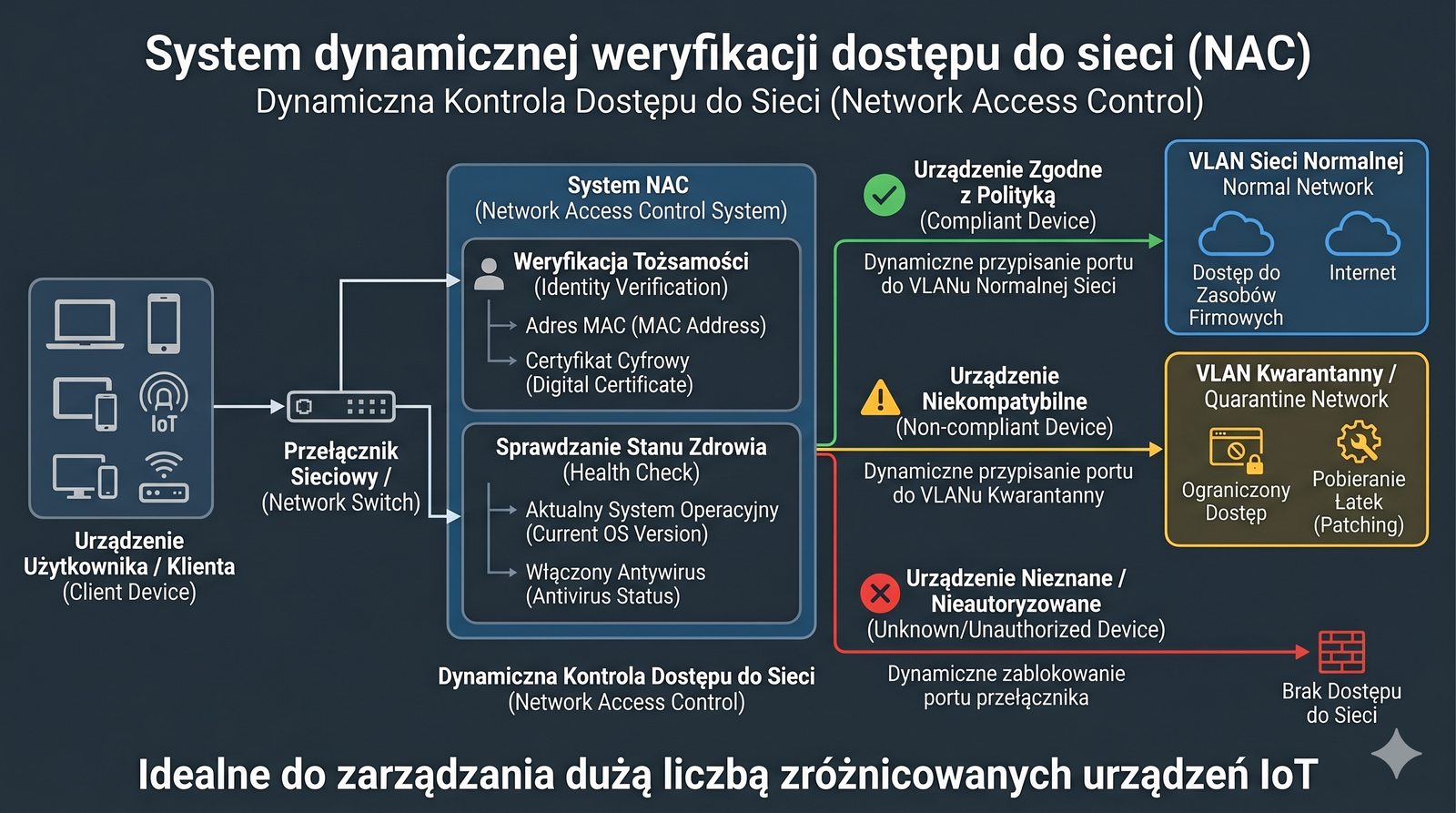

Dodatek: Network Access Control (NAC)
  • NAC to zaawansowane rozwiązanie bezpieczeństwa, które automatyzuje kontrolę dostępu do sieci.
  • Zanim urządzenie zostanie dopuszczone do sieci, NAC może sprawdzić jego "tożsamość" (np. na podstawie adresu MAC lub certyfikatu) oraz "stan zdrowia" (czy ma aktualny system, włączonego antywirusa).
  • Na podstawie tych informacji, NAC może dynamicznie przypisać port przełącznika do odpowiedniego VLANu.
  • Jest to idealne rozwiązanie do zarządzania dużą liczbą zróżnicowanych urządzeń, takich jak w sieciach IoT.

Network Access Control NAC jest zaawansowanym rozwiązaniem bezpieczeństwa które automatyzuje proces kontroli dostępu do sieci na podstawie tożsamości i stanu bezpieczeństwa urządzenia kolidującego. Przed przyznaniem dostępu NAC może sprawdzić czy urządzenie posiada aktualne łatki systemowe włączony firewall oraz oprogramowanie antywirusowe z najnowszymi sygnaturami. Na podstawie zebranych informacji system podejmuje decyzję o przyznaniu pełnego ograniczonego lub całkowitym zablokowaniu dostępu do zasobów sieci.

Dynamiczne przypisywanie urządzeń do odpowiednich VLAN w zależności od ich stanu i typu jest jedną z kluczowych funkcji NAC która znacząco upraszcza zarządzanie dostępem do sieci. Systemy NAC są szczególnie przydatne w środowiskach z dużą liczbą urządzeń IoT gdzie różnorodność typów sprzętu i systemów operacyjnych utrudnia ręczne zarządzanie politykami dostępu. Wdrożenie NAC wiąże się jednak z pewnym wysiłkiem konfiguracyjnym oraz kosztami licencji na specjalistyczne oprogramowanie i serwery. Mimo tych nakładów inwestycja w NAC zwykle szybko się zwraca poprzez zwiększenie poziomu bezpieczeństwa i automatyzację działań administracyjnych.

28/60
Dodatek: Private VLAN (PVLAN)
  • Standardowy VLAN izoluje ruch między różnymi VLANami, ale nie wewnątrz tego samego VLANu.
  • Private VLAN to technika, która pozwala na dalszą izolację portów w ramach jednego VLANu.
  • Możemy zdefiniować porty jako "izolowane", co oznacza, że podłączone do nich urządzenia mogą komunikować się tylko z routerem (bramą), ale nie mogą komunikować się ze sobą nawzajem.
  • Jest to idealne rozwiązanie np. dla sieci gościnnej, gdzie nie chcemy, aby laptop jednego gościa mógł atakować laptop innego gościa.

Private VLAN PVLAN to technika umożliwiająca jeszcze bardziej szczegółową kontrolę komunikacji w ramach pojedynczego VLANu niż standardowa izolacja między segmentami. W tradycyjnym VLANie urządzenia znajdujące się w tym samym segmencie mogą komunikować się ze sobą bez ograniczeń co może stanowić ryzyko bezpieczeństwa. Technologia PVLAN wprowadza dodatkowy podział portów na promiscuous community i isolated co pozwala na precyzyjne określenie reguł komunikacji między urządzeniami.

Porty isolated w ramach PVLAN mogą komunikować się wyłącznie z portem promiscuous którym zazwyczaj jest port routera lub firewalla co idealnie sprawdza się w przypadku sieci gościnnej. Porty community umożliwiają komunikację w ramach grupy urządzeń ale izolują ją od innych grup co może być wykorzystane przy organizacji sieci dla różnych działów w firmie. Technologia PVLAN jest szczególnie przydatna w sieciach dostępowych gdzie do jednego przełącznika podłączonych jest wielu użytkowników lub urządzeń o różnym poziomie zaufania. Właściwe zaprojektowanie struktury PVLAN wymaga zrozumienia wzorców komunikacji i wymagań poszczególnych grup urządzeń w sieci.

29/60

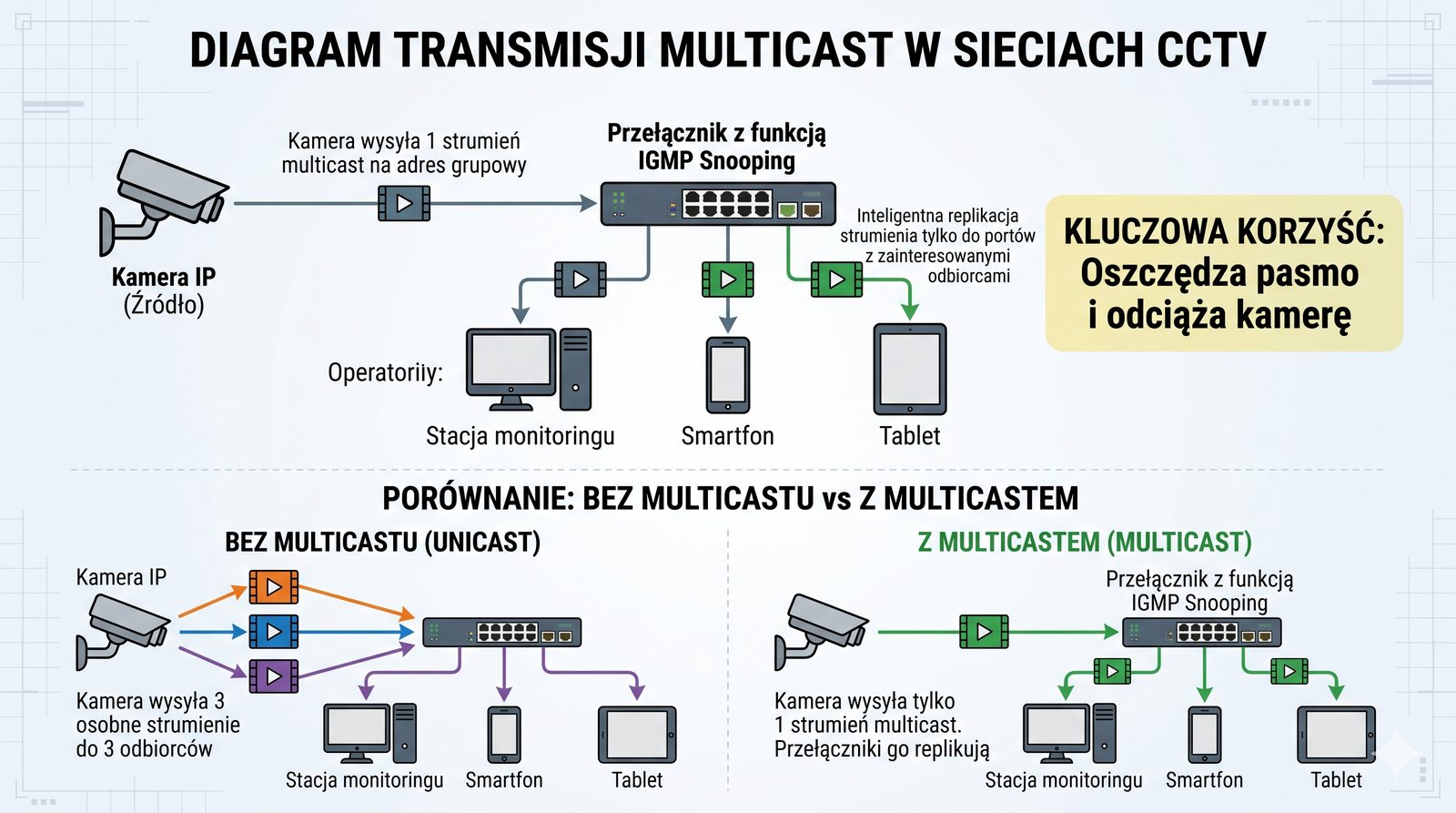

Dodatek: Multicast w sieciach CCTV
  • W dużych systemach CCTV, gdzie obraz z jednej kamery musi być oglądany na żywo przez wielu operatorów jednocześnie, stosowanie standardowej transmisji unicast jest nieefektywne (kamera musi wysyłać wiele identycznych kopii strumienia).
  • Rozwiązaniem jest multicast.
  • Kamera wysyła tylko jeden strumień na specjalny adres grupowy, a przełączniki sieciowe, obsługujące protokoły takie jak IGMP Snooping, inteligentnie replikują ten strumień tylko do tych portów, do których podłączeni są odbiorcy, którzy "zapisali się" do danej grupy.
  • Oszczędza to pasmo i odciąża kamerę.

Technologia multicast stanowi efektywne rozwiązanie dla transmisji strumieni wideo w systemach CCTV gdzie wielu operatorów może jednocześnie oglądać obraz z tej samej kamery. W standardowym modelu unicast kamera musiałaby wysyłać osobny strumień do każdego odbiorcy co generuje ogromne obciążenie zarówno dla kamery jak i całej sieci. Dzięki multicastowi kamera wysyła pojedynczy strumień a przełączniki sieciowe odpowiedzialne za replikację pakietów tylko do zainteresowanych odbiorców.

Kluczowym protokołem umożliwiającym działanie multicastu w sieciach CCTV jest IGMP Snooping który pozwala przełącznikom na monitorowanie ruchu IGMP i inteligentne zarządzanie grupami multicastowymi. Właściwa konfiguracja IGMP Snooping jest niezbędna aby uniknąć zalewania sieci ruchem multicastowym do portów gdzie nie ma odbiorców. Projektanci sieci CCTV muszą uwzględniać obsługę multicastu w przełącznikach oraz odpowiednio zaplanować adresację grup multicastowych zgodnie z zakresami adresów przeznaczonymi do tego celu. Zastosowanie multicastu może znacząco zredukować zapotrzebowanie na pasmo w dużych systemach monitoringu.

30/60

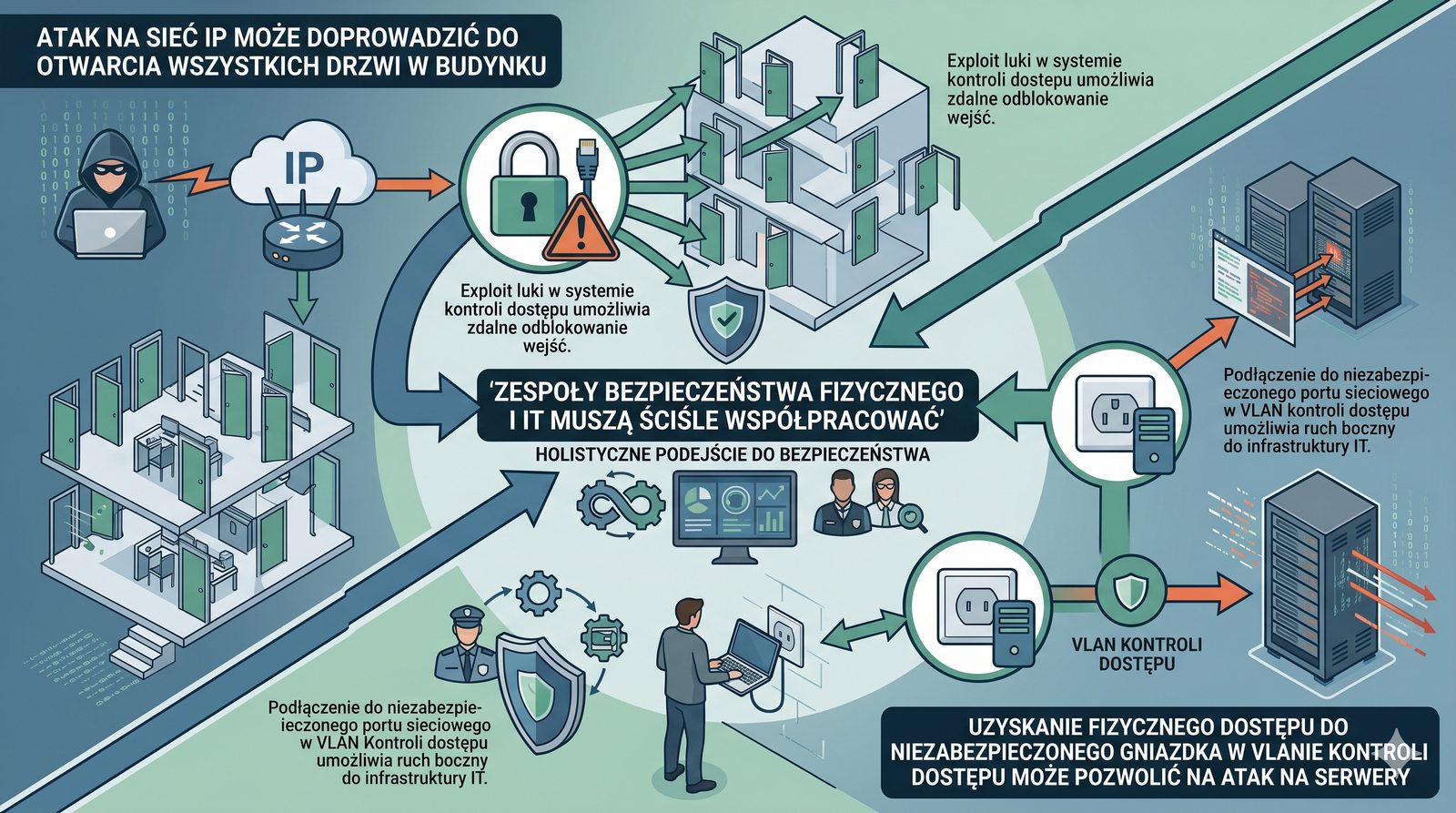

Dodatek: Bezpieczeństwo fizyczne a cyberbezpieczeństwo
  • Konwergencja zaciera granice między bezpieczeństwem fizycznym a cyberbezpieczeństwem.
  • Atak na sieć IP może doprowadzić do otwarcia wszystkich drzwi w budynku.
  • Z drugiej strony, uzyskanie fizycznego dostępu do niezabezpieczonego gniazdka sieciowego w VLANie kontroli dostępu może pozwolić na atak na serwery.
  • Dlatego zespoły odpowiedzialne za bezpieczeństwo fizyczne i IT muszą ze sobą ściśle współpracować, tworząc spójną, wielowarstwową strategię ochrony.

Zacieranie granic pomiędzy bezpieczeństwem fizycznym a cyberbezpieczeństwem jest jednym z najważniejszych skutków konwergencji systemów w inteligentnych budynkach. Atak przeprowadzony za pomocą sieci IP może mieć bezpośrednie przełożenie na fizyczne bezpieczeństwo obiektu na przykład poprzez zdalne otwarcie drzwi lub wyłączenie systemów alarmowych. Z drugiej strony uzyskanie fizycznego dostępu do gniazdka sieciowego w newralgicznym segmencie może pozwolić atakującemu na przeprowadzenie ataku na serwery korporacyjne.

Konsekwencje tego zjawiska są daleko idące dla organizacji struktury bezpieczeństwa w firmach które muszą łączyć siły działów IT i ochrony fizycznej. Wspólna strategia bezpieczeństwa powinna uwzględniać analizę ryzyka w obu obszarach oraz koordynację działań prewencyjnych i reagowania na incydenty. Szkolenia łączone dla personelu IT i ochrony pomagają w budowaniu wspólnego rozumienia zagrożeń i skuteczniejszej odpowiedzi na nie. Wdrożenie polityki bezpieczeństwa holistycznie traktującej oba aspekty jest niezbędne we współczesnych organizacjach.

31/60

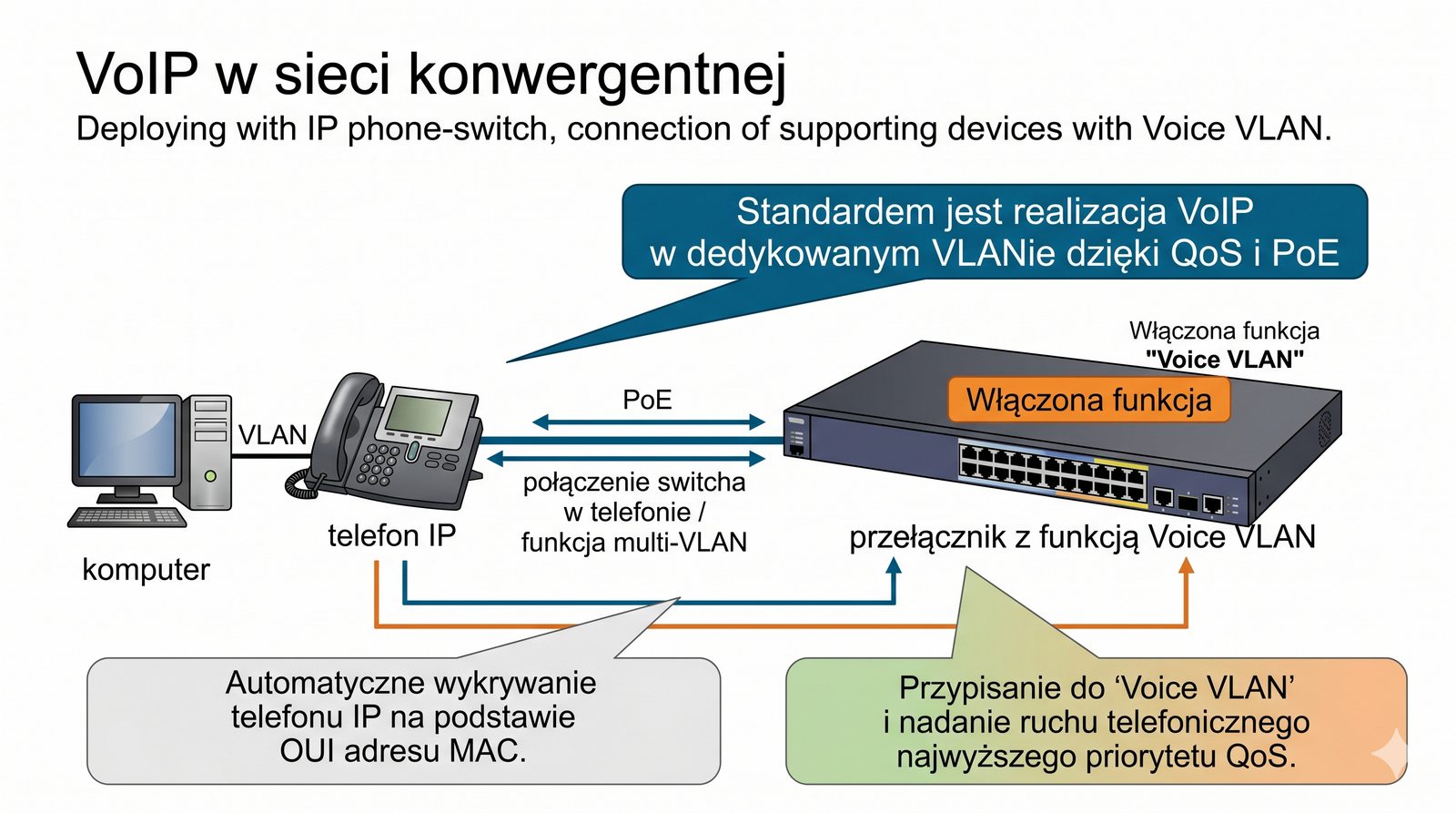

Dodatek: VoIP - osobna sieć czy VLAN?
  • Historycznie, ze względu na wymagania jakościowe, telefonia IP była często budowana jako całkowicie oddzielna, fizyczna sieć.
  • Dziś, dzięki mechanizmom QoS i PoE, standardem jest realizacja VoIP w dedykowanym VLANie w ramach tej samej, konwergentnej sieci co dane.
  • Nowoczesne przełączniki posiadają funkcję "Voice VLAN", która automatycznie wykrywa podłączony telefon IP (np. na podstawie jego adresu MAC) i przypisuje port do odpowiedniego VLANu głosowego, jednocześnie nadając ruchowi głosowemu najwyższy priorytet QoS.

Historycznie telefonia IP była realizowana jako fizycznie odrębna sieć ze względu na wysokie wymagania dotyczące jakości transmisji głosu i ograniczoną wydajność ówczesnych urządzeń sieciowych. Obecnie dzięki zaawansowanym mechanizmom QoS oraz technologii PoE standardem stało się integrowanie VoIP w ramach tej samej infrastruktury konwergentnej co dane. Nowoczesne przełączniki oferują funkcję Voice VLAN która automatycznie wykrywa telefony IP i nadaje ich ruchowi odpowiedni priorytet.

Funkcja Voice VLAN znacznie upraszcza wdrażanie telefonii IP ponieważ eliminuje potrzebę ręcznej konfiguracji portów przełącznika dla każdego telefonu. Telefon IP podłączony do portu przełącznika jest automatycznie rozpoznawany na podstawie adresu MAC lub protokołu LLDP-MED i przenoszony do dedykowanego VLANu głosowego. Jednocześnie ruch danych z komputera użytkownika podłączonego do telefonu pozostaje w VLANie danych co zapewnia zachowanie segmentacji sieci. Mechanizmy QoS skonfigurowane dla Voice VLAN gwarantują że pakiety głosowe będą obsługiwane z najwyższym priorytetem w całej sieci.

32/60

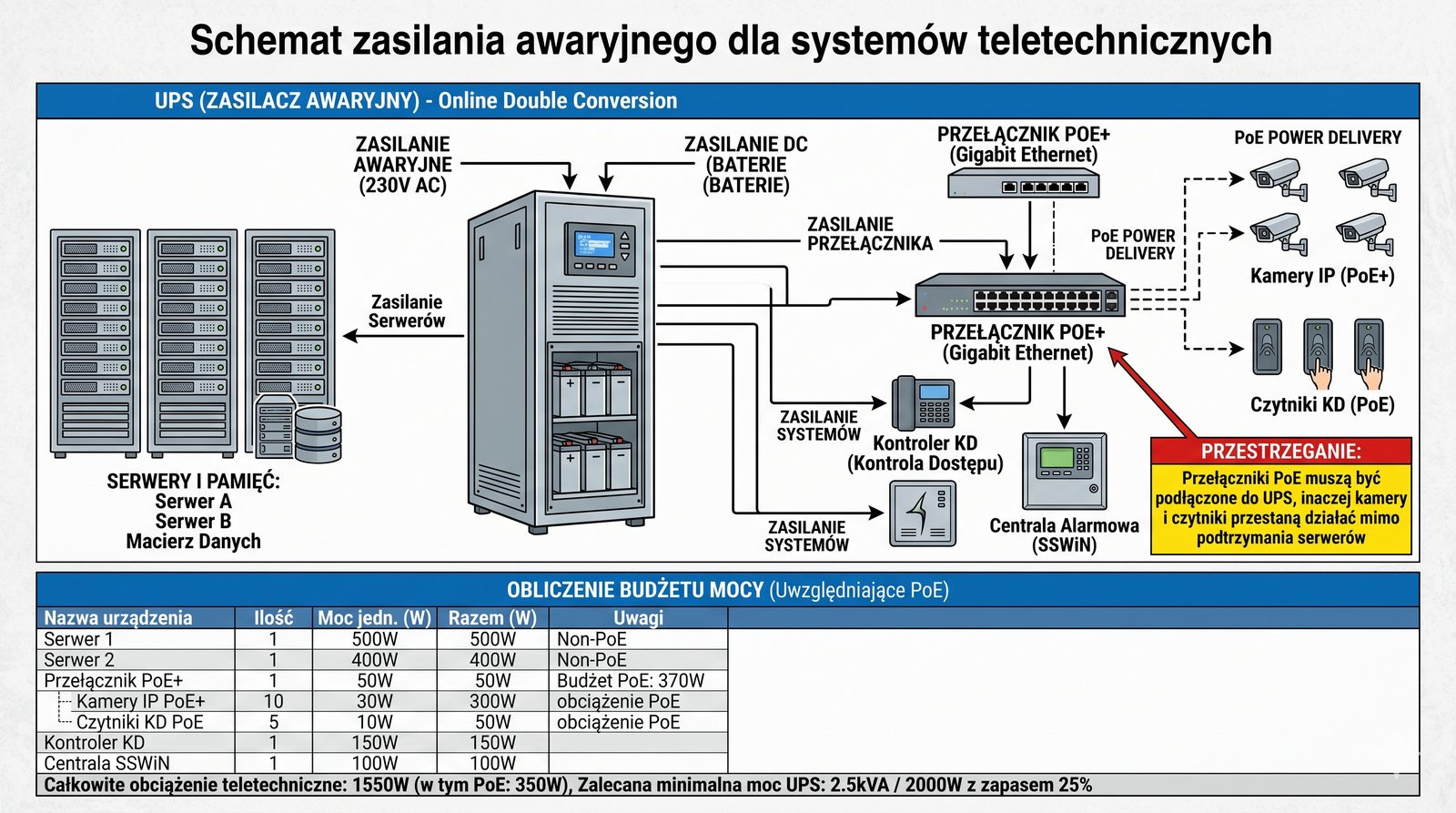

Dodatek: Zasilanie awaryjne dla systemów teletechnicznych
  • Planując zasilanie awaryjne (UPS), należy pamiętać, że podtrzymania wymagają nie tylko serwery, ale również cała infrastruktura sieciowa, od której zależą systemy teletechniczne.
  • Przełączniki PoE zasilające kamery, czytniki KD i telefony IP muszą być podłączone do UPS.
  • W przeciwnym razie, w momencie zaniku zasilania, wszystkie te systemy przestaną działać, nawet jeśli ich serwery centralne mają podtrzymanie.
  • Należy dokładnie obliczyć budżet mocy, uwzględniając obciążenie generowane przez PoE.

Projektowanie zasilania awaryjnego dla sieci konwergentnej wymaga uwzględnienia wszystkich elementów infrastruktury aktywnych które są niezbędne do zachowania ciągłości działania systemów teletechnicznych. Przełączniki PoE zasilające kamery IP czytniki kontroli dostępu i telefony VoIP muszą być podłączone do zasilaczy UPS aby systemy te działały również w przypadku zaniku napięcia w sieci energetycznej. Często spotykanym błędem projektowym jest zapewnienie zasilania awaryjnego wyłącznie serwerom z pominięciem infrastruktury sieciowej.

Obliczenie wymaganej pojemności UPS musi uwzględniać nie tylko pobór mocy samego przełącznika ale również całkowitą moc dostarczaną do urządzeń przez porty PoE. W praktyce oznacza to że budżet mocy UPS dla przełącznika PoE może być kilkakrotnie wyższy niż dla przełącznika bez funkcji PoE. Warto również przewidzieć możliwość rozbudowy systemu w przyszłości i dobrać UPS z odpowiednim zapasem mocy i pojemności baterii. Regularne testowanie i konserwacja systemów zasilania awaryjnego są niezbędne dla zachowania ich gotowości w sytuacji awaryjnej.

33/60
Warsztat: Projektowanie VLAN i ACL
  • Zadanie: Zaprojektuj podstawowe reguły ACL (listy kontroli dostępu) dla routera obsługującego następujące sieci VLAN:
  • VLAN 10: PC (10.10.10.0/24)
  • VLAN 30: CCTV (10.10.30.0/24)
  • VLAN 99: Goście (10.10.99.0/24)
  • Serwer monitoringu VMS ma adres 10.10.10.100.
  • Zdefiniuj reguły, które:
  1. Pozwól VLANowi 10 na dostęp do wszystkiego.
  2. Pozwól VLANowi 30 na komunikację tylko z serwerem VMS.
  3. Pozwól VLANowi 99 na dostęp tylko do internetu (zakładając, że brama do internetu jest poza tymi sieciami).
  4. Zablokuj cały pozostały ruch między VLANami.

Warsztat projektowania reguł ACL stanowi praktyczne ćwiczenie umożliwiające uczestnikom zastosowanie wiedzy teoretycznej w realistycznym scenariuszu sieciowym. Zadanie polega na opracowaniu reguł dostępu dla routera obsługującego trzy różne sieci VLAN z których każda ma inne wymagania komunikacyjne. Uczestnicy muszą uwzględniać zarówno potrzeby biznesowe poszczególnych grup użytkowników jak i wymogi bezpieczeństwa sieci.

Rozwiązanie zadania wymaga znajomości składni list kontroli dostępu stosowanej w urządzeniach sieciowych oraz zrozumienia zasady działania firewalla stanowego. W trakcie warsztatu omawiane są typowe pułapki i błędy popełniane przy tworzeniu reguł ACL na przykład niewłaściwa kolejność reguł lub zbyt szerokie zakresy adresów źródłowych i docelowych. Po samodzielnym wykonaniu ćwiczenia uczestnicy porównują swoje rozwiązania z proponowanym wzorcem i dyskutują nad różnicami w podejściu do problemu. Taka forma zajęć pozwala na skuteczne utrwalenie wiedzy i nabycie praktycznych umiejętności niezbędnych w codziennej pracy inżyniera sieci.

34/60
Podsumowanie: Złote zasady konwergencji
  • Izoluj: Każdy system w osobnym VLANie.
  • To nie jest opcja, to obowiązek.
  • Kontroluj: Domyślnie blokuj cały ruch między VLANami.
  • Zezwalaj tylko na to, co jest niezbędne.
  • Priorytetyzuj: Używaj QoS, aby zagwarantować jakość dla systemów czasu rzeczywistego.
  • Zasilaj: Zaplanuj odpowiedni budżet mocy PoE i zapewnij zasilanie awaryjne dla kluczowych przełączników.
  • Współpracuj: Komunikuj się z instalatorami innych systemów, aby zrozumieć ich wymagania i zapewnić spójność projektu.

Złote zasady konwergencji stanowią kompendium najlepszych praktyk które powinny przyświecać każdemu projektantowi sieci konwergentnych podczas realizacji projektu. Izolacja każdego systemu w osobnym VLANie nie jest opcją ale koniecznością wynikającą z podstawowych zasad bezpieczeństwa IT. Kontrola ruchu pomiędzy VLANami w oparciu o zasadę default deny zapewnia że tylko jawnie dozwolona komunikacja jest możliwa w sieci.

Priorytetyzacja ruchu za pomocą QoS gwarantuje że systemy czasu rzeczywistego takie jak VoIP czy wideokonferencje działają prawidłowo nawet przy dużej liczbie jednoczesnych transmisji danych. Odpowiednie zaplanowanie budżetu PoE i zapewnienie zasilania awaryjnego dla kluczowych przełączników chroni przed utratą funkcjonalności systemów teletechnicznych w przypadku awarii zasilania. Komunikacja z instalatorami innych systemów i zrozumienie ich potrzeb jest kluczowa dla stworzenia spójnego projektu integrującego wszystkie technologie obecne w budynku. Przestrzeganie tych zasad pozwala uniknąć typowych błędów projektowych i zbudować sieć która będzie bezpieczna wydajna i łatwa w utrzymaniu.

35/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań.

Sesja pytań i odpowiedzi stanowi okazję do wyjaśnienia kwestii które mogły być niejasne w trakcie prezentacji złotych zasad konwergencji i warsztatu z projektowania ACL. Zachęcam do dzielenia się własnymi doświadczeniami z realizacji projektów w których stosowano opisane rozwiązania. Praktyczne przypadki z życia często najlepiej ilustrują znaczenie poszczególnych zasad i konsekwencje ich nieprzestrzegania.

W razie potrzeby chętnie wrócę do szczegółowych aspektów konfiguracji urządzeń różnych producentów lub omówię dodatkowe scenariusze integracji systemów teletechnicznych. Pytania dotyczące konkretnych implementacji są szczególnie cenne ponieważ pozwalają na dopasowanie odpowiedzi do rzeczywistych potrzeb słuchaczy. W przypadku pytań wykraczających poza zakres modułu zachęcam do indywidualnych konsultacji po zakończeniu spotkania. Dziękuję za aktywny udział w dyskusji i zaangażowanie w przebieg szkolenia.

36/60

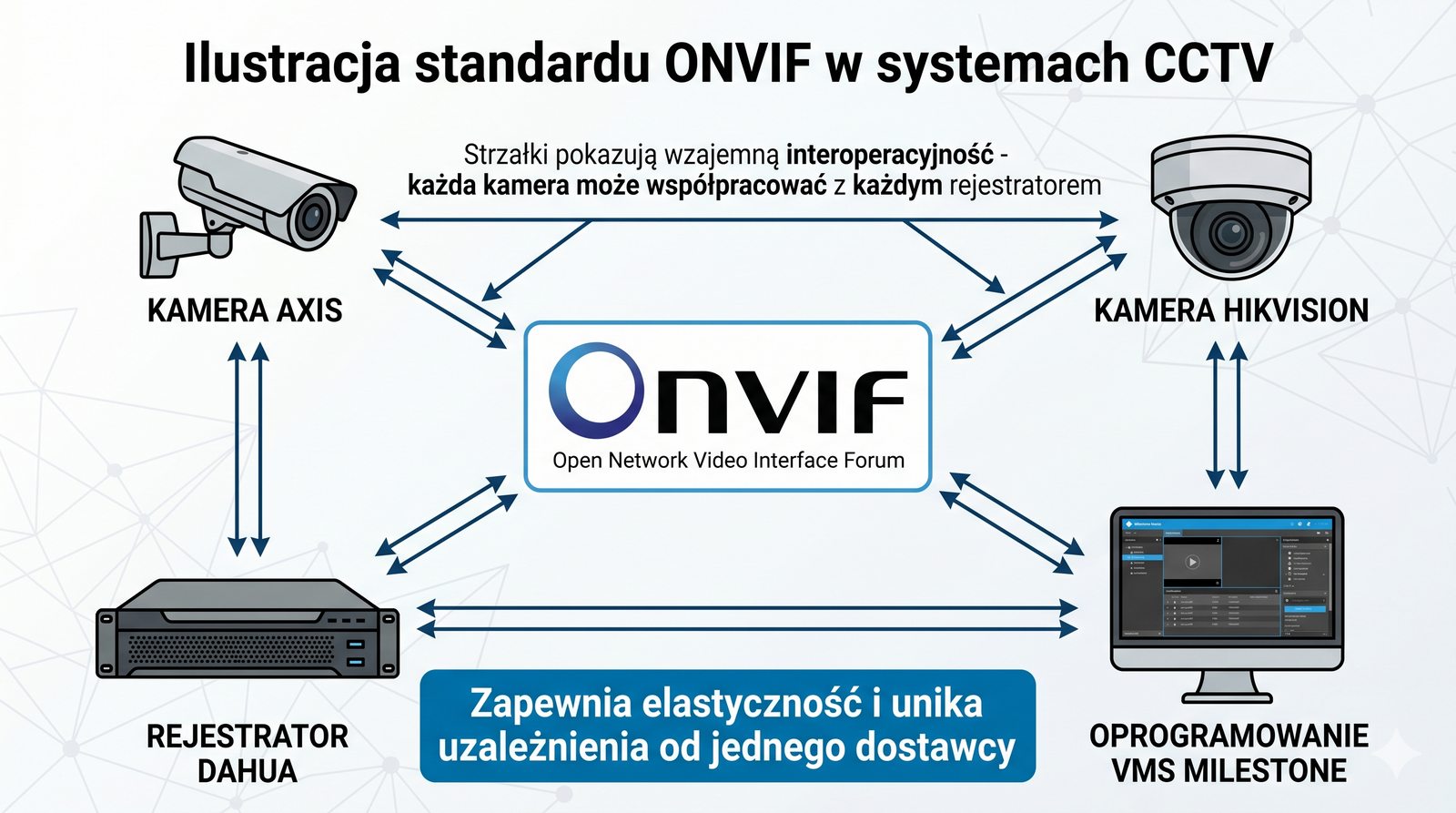

Dodatek: ONVIF w systemach CCTV
  • ONVIF (Open Network Video Interface Forum) to globalny standard, który ma na celu zapewnienie interoperacyjności między urządzeniami do nadzoru wideo IP, niezależnie od producenta.
  • Dzięki zgodności z ONVIF, kamera jednego producenta może bez problemu współpracować z rejestratorem (NVR) lub oprogramowaniem (VMS) innego producenta.
  • Przy wyborze komponentów systemu CCTV warto upewnić się, że są one zgodne z tym standardem, co zapewnia elastyczność i unika uzależnienia od jednego dostawcy.

Standard ONVIF odgrywa kluczową rolę w zapewnieniu interoperacyjności pomiędzy urządzeniami do nadzoru wideo różnych producentów co jest szczególnie ważne w dużych projektach CCTV. Dzięki zgodności z tym standardem inwestor nie jest uzależniony od jednego dostawcy kamer rejestratorów i oprogramowania VMS co zwiększa elastyczność i konkurencyjność cenową projektów. ONVIF definiuje między innymi sposób wykrywania urządzeń w sieci konfigurację strumieni wideo oraz zarządzanie zdarzeniami alarmowymi.

Przy wyborze komponentów do systemu CCTV warto zweryfikować zgodność z konkretnym profilem ONVIF ponieważ nie wszystkie urządzenia obsługują ten sam zestaw funkcji. Profil G ONVIF dotyczy między innymi przechowywania i wyszukiwania nagrań profil Q rozszerza funkcjonalność o zaawansowane mechanizmy wykrywania i konfiguracji. Coraz więcej urządzeń na rynku deklaruje zgodność z ONVIF co ułatwia budowę systemów CCTV z komponentów różnych producentów. Standard ten stale ewoluuje aby nadążyć za potrzebami rynku i nowymi technologiami w dziedzinie monitoringu wizyjnego.

37/60

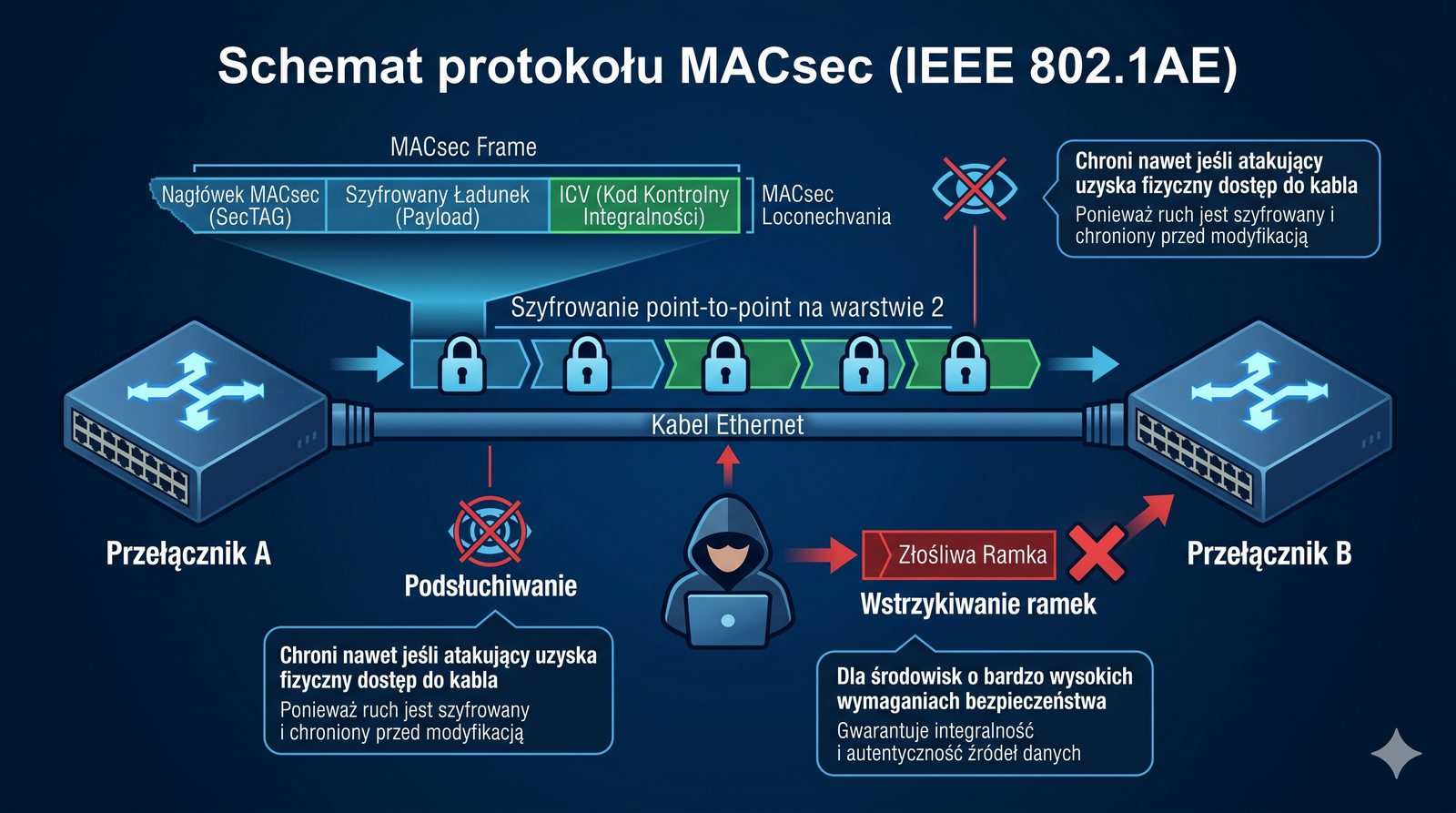

Dodatek: MACsec - bezpieczeństwo na warstwie 2
  • W środowiskach o bardzo wysokich wymaganiach bezpieczeństwa, sama izolacja VLAN może nie wystarczył.
  • MACsec (standard IEEE 802.1AE) to protokół, który zapewnia szyfrowanie komunikacji na poziomie warstwy 2, bezpośrednio między dwoma portami przełączników lub między portem przełącznika a urządzeniem końcowym.
  • Zapewnia poufność i integralność danych wewnątrz segmentu LAN, chroniąc przed atakami takimi jak podsłuchiwanie czy wstrzykiwanie ramek, nawet jeśli atakujący uzyska fizyczny dostęp do kabla.

MACsec jest zaawansowanym protokołem bezpieczeństwa działającym na warstwie łącza danych który zapewnia szyfrowanie i uwierzytelnianie komunikacji pomiędzy sąsiednimi urządzeniami sieciowymi. W odróżnieniu od rozwiązań szyfrujących na wyższych warstwach modelu OSI MACsec chroni cały ruch w ramach segmentu LAN łącznie z nagłówkami ramek Ethernet. Zapewnia to ochronę przed podsłuchiwaniem modyfikacją ramek czy atakami typu man-in-the-middle na poziomie dostępu do sieci.

Wdrożenie MACsec wymaga stosowania przełączników i urządzeń końcowych obsługujących ten standard oraz odpowiedniego zarządzania kluczami szyfrującymi. Protokół ten jest szczególnie zalecany w środowiskach gdzie wymagany jest bardzo wysoki poziom bezpieczeństwa na przykład w sieciach rządowych finansowych lub przemysłowych. Konfiguracja MACsec wiąże się z dodatkowym obciążeniem obliczeniowym urządzeń sieciowych co może wpływać na ich wydajność przy bardzo dużym ruchu. Mimo to MACsec stanowi skuteczne uzupełnienie mechanizmów bezpieczeństwa na wyższych warstwach szczególnie w kontekście ochrony przed zagrożeniami wewnętrznymi.

38/60

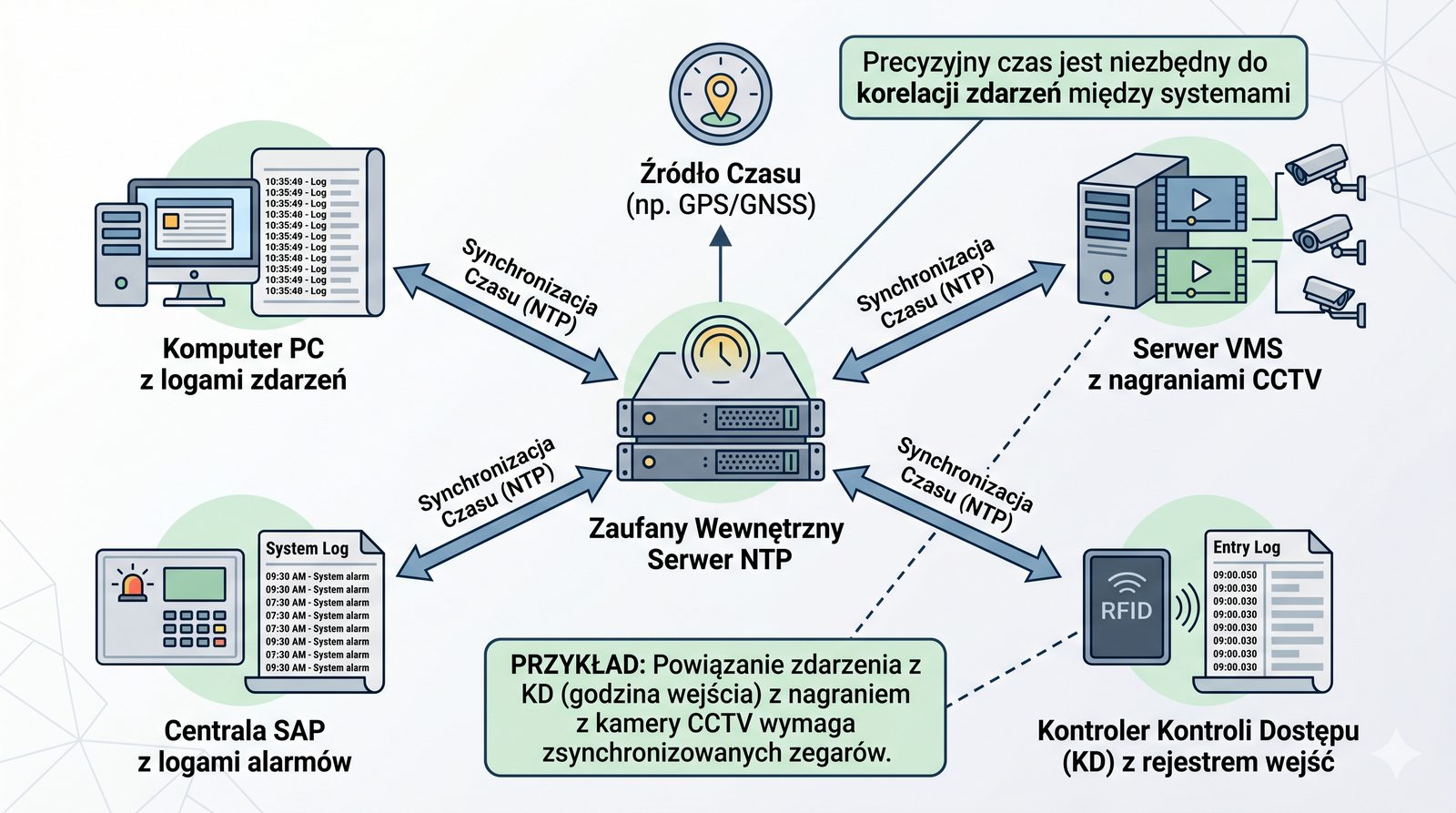

Dodatek: Rola NTP w sieciach konwergentnych
  • NTP (Network Time Protocol) to protokół służący do synchronizacji zegarów w urządzeniach komputerowych.
  • W sieci konwergentnej jego rola jest kluczowa.
  • Precyzyjna i spójna informacja o czasie jest niezbędna do korelacji zdarzeń między różnymi systemami.
  • Na przykład, aby powiązać zdarzenie z systemu kontroli dostępu (godzina wejścia) z nagraniem z kamery CCTV, zegary w obu systemach muszą być idealnie zsynchronizowane.
  • W sieci korporacyjnej powinien działać co najmniej jeden wewnętrzny, zaufany serwer NTP, z którym synchronizują się wszystkie urządzenia.

Protokół NTP pełni niezwykle istotną funkcję w sieciach konwergentnych zapewniając synchronizację czasu pomiędzy wszystkimi urządzeniami co jest kluczowe dla korelacji zdarzeń pochodzących z różnych systemów. W przypadku incydentu bezpieczeństwa na przykład próby włamania precyzyjne określenie sekwencji zdarzeń w systemie kontroli dostępu monitoringu wizyjnego i logów serwerowych może być kluczowe dla ustalenia przebiegu zdarzeń. Różnice czasowe pomiędzy poszczególnymi urządzeniami mogą całkowicie uniemożliwić odtworzenie chronologii zdarzeń.

W sieci korporacyjnej zaleca się uruchomienie co najmniej jednego wewnętrznego serwera NTP synchronizującego się z zaufanymi źródłami czasu w Internecie oraz pełniącego rolę dystrybutora czasu dla wszystkich urządzeń w sieci lokalnej. Urządzenia sieciowe przełączniki routery i firewalle powinny być skonfigurowane do synchronizacji czasu z tym właśnie serwerem wewnętrznym. W obiektach o szczególnych wymaganiach bezpieczeństwa warto rozważyć wykorzystanie odbiorników GPS lub sygnałów radiowych jako źródła wzorcowego czasu. Prawidłowa konfiguracja NTP jest prostym ale często zaniedbywanym elementem projektowania sieci konwergentnych.

39/60

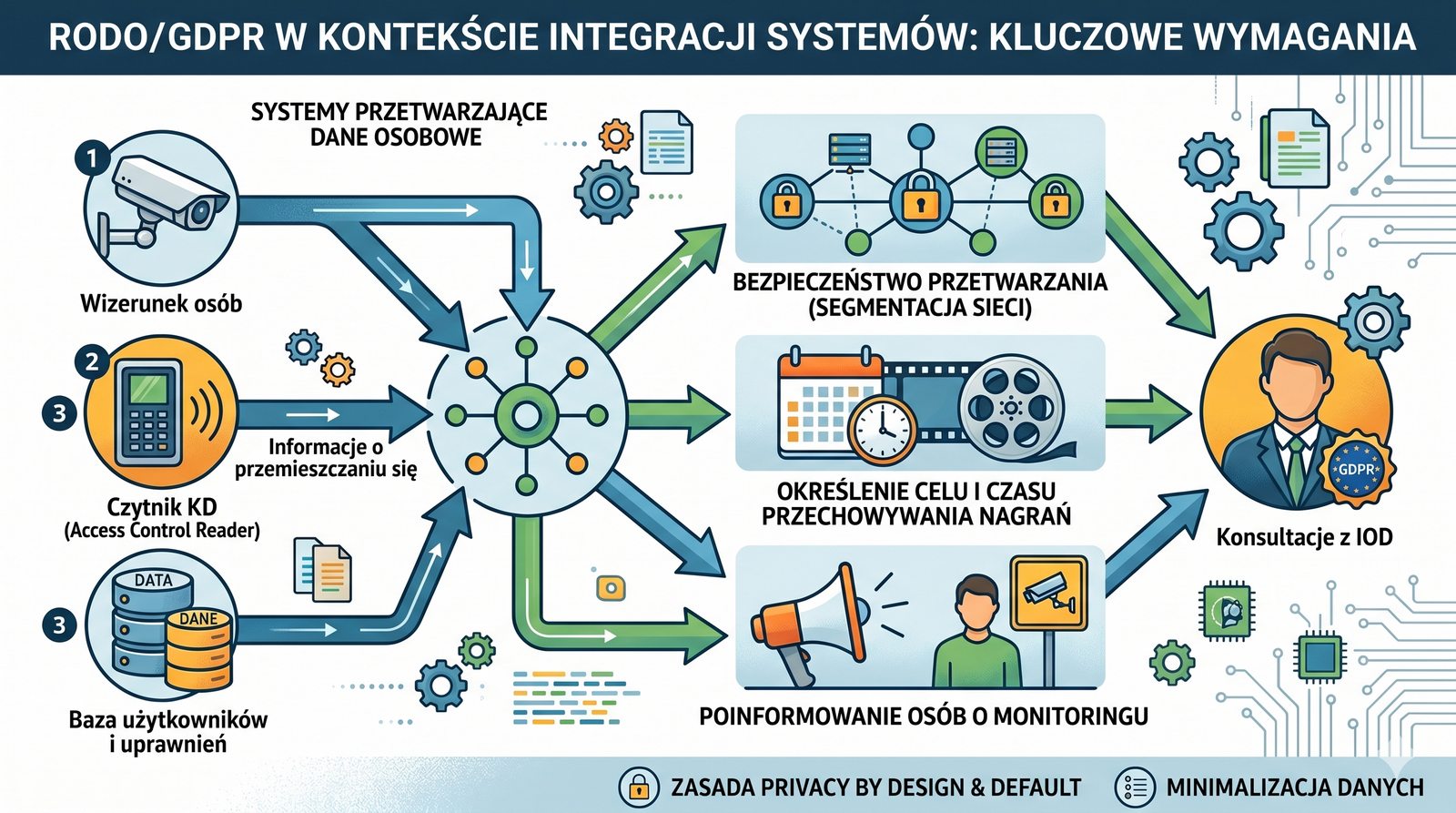

Dodatek: Wyzwania prawne (RODO/GDPR)
  • Integracja systemów, zwłaszcza CCTV i kontroli dostępu, wiąże się z przetwarzaniem danych osobowych (wizerunek, informacje o przemieszczaniu się).
  • Projektując takie systemy, należy uwzględnić wymagania RODO (RODO/GDPR).
  • Obejmuje to m.in. zapewnienie bezpieczeństwa przetwarzanych danych (do czego przyczynia się segmentacja sieci), określenie celu i czasu przechowywania nagrań, a także poinformowanie osób o fakcie bycia monitorowanym.
  • Kwestie te należy zawsze konsultować z Inspektorem Ochrony Danych (IOD) w organizacji.

Integracja systemów monitoringu wizyjnego i kontroli dostępu z siecią IP wiąże się z przetwarzaniem danych osobowych co nakłada na projektanta obowiązek przestrzegania przepisów RODO. Wizerunek osób rejestrowany przez kamery CCTV oraz informacje o ich przemieszczaniu się zbierane przez system kontroli dostępu stanowią dane osobowe w rozumieniu ogólnego rozporządzenia o ochronie danych. Projektując takie systemy należy zapewnić odpowiednie środki techniczne i organizacyjne chroniące te dane przed nieuprawnionym dostępem.

Segmentacja sieci z wykorzystaniem VLAN przyczynia się do bezpieczeństwa przetwarzanych danych osobowych poprzez izolację systemów od reszty sieci korporacyjnej. W ramach przygotowania projektu systemu monitoringu czy kontroli dostępu należy określić cel i czas przechowywania nagrań oraz informować osoby o fakcie bycia monitorowanym zgodnie z wymogami RODO. Konsultacja z Inspektorem Ochrony Danych IOD w organizacji jest zalecana na etapie projektowania systemu aby uniknąć późniejszych problemów prawnych. Przestrzeganie przepisów o ochronie danych osobowych jest obowiązkowe i nie może być traktowane jako opcjonalny element projektu.

40/60

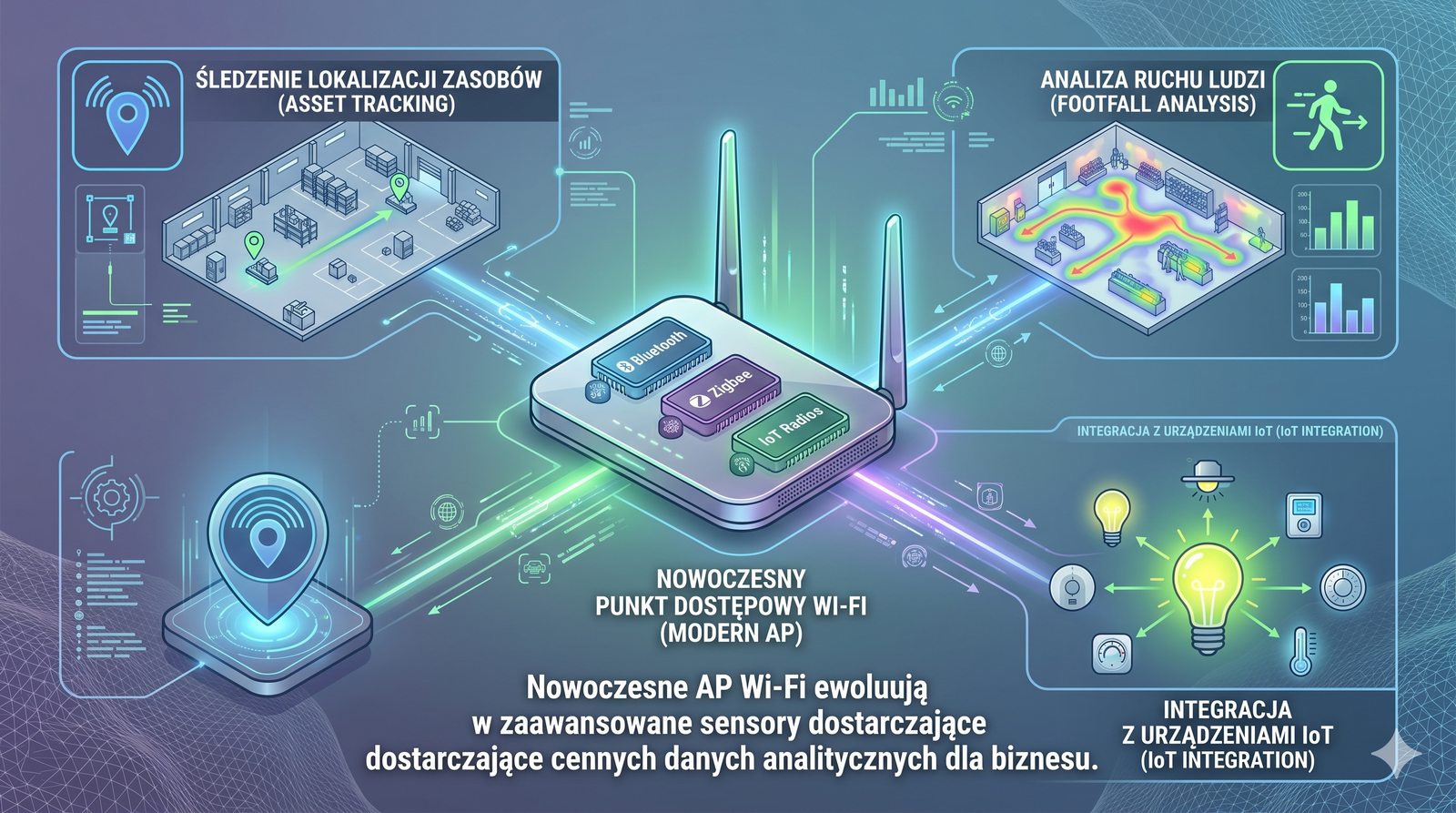

Dodatek: Przyszłość - sieć jako sensor
  • Nowoczesne punkty dostępowe Wi-Fi ewoluują z prostych urządzeń transmisyjnych w zaawansowane sensory.
  • Dzięki wbudowanym modułom radiowym (np. Bluetooth, Zigbee) i analizie sygnału, potrafią one nie tylko świadczyć usługi Wi-Fi, ale także śledzić lokalizację zasobów (asset tracking), analizować ruch ludzi w obiekcie (footfall analysis) czy integrować się z urządzeniami IoT.
  • Sieć bezprzewodowa staje się platformą dostarczającą cennych danych analitycznych dla biznesu.

Ewolucja punktów dostępowych Wi-Fi w kierunku zaawansowanych sensorów wielofunkcyjnych otwiera nowe możliwości dla inteligentnych budynków wykraczające daleko poza standardowe usługi dostępu do Internetu. Nowoczesne access pointy wyposażone są w moduły Bluetooth Zigbee i inne interfejsy komunikacyjne co pozwala im na jednoczesną obsługę różnych standardów IoT. Dzięki zaawansowanej analizie sygnałów radiowych urządzenia te mogą precyzyjnie lokalizować zasoby i osoby wewnątrz budynku.

Technologia lokalizacji wewnątrzbudynkowej oparta na analizie sygnałów Wi-Fi i Bluetooth znajduje zastosowanie w optymalizacji wykorzystania powierzchni biurowej oraz zarządzaniu zasobami. Analiza ruchu ludzi w obiekcie pozwala na lepsze zrozumienie wzorców korzystania z przestrzeni i optymalizację kosztów eksploatacji. Sieć bezprzewodowa staje się więc nie tylko medium transmisyjnym ale również źródłem cennych danych analitycznych dla biznesu. Przyszłościowym kierunkiem rozwoju jest wykorzystanie sieci jako uniwersalnego sensora integrującego funkcje komunikacji i monitoringu środowiska.

41/60
Finalne podsumowanie
  • Przeszliśmy drogą od prostych sieci komputerowych do złożonych, konwergentnych ekosystemów, które stanowią cyfrowy kręgosłup nowoczesnych budynków.
  • Kluczem do sukcesu w tym nowym świecie jest holistyczne podejście, w którym bezpieczeństwo, wydajność i niezawodność są projektowane od podstaw, a izolacja logiczna jest fundamentem, na którym budujemy integrację funkcjonalną.
  • Rola inżyniera sieciowego nigdy nie była tak ważna i tak interdyscyplinarna jak dziś.

Finalne podsumowanie modułu podkreśla znaczenie holistycznego podejścia do projektowania sieci konwergentnych gdzie bezpieczeństwo wydajność i niezawodność są uwzględniane od samego początku procesu projektowego. Przejście od prostych sieci komputerowych do złożonych ekosystemów konwergentnych zmienia sposób myślenia o infrastrukturze IT i jej roli w organizacji. Sieć przestaje być wyłącznie medium transmisyjnym a staje się cyfrowym kręgosłupem całego budynku integrując wszystkie systemy w spójną całość.

Izolacja logiczna z wykorzystaniem VLAN jest fundamentem bezpiecznej integracji funkcjonalnej systemów w sieci konwergentnej co wielokrotnie podkreślano w trakcie modułu. Rola inżyniera sieciowego ulega znacznej zmianie z osoby odpowiedzialnej za administrację sieci na architekta cyfrowego ekosystemu całego budynku. Umiejętność komunikacji z ekspertami z różnych dziedzin i przekładania ich potrzeb na język architektury sieciowej staje się kluczową kompetencją. Mam nadzieję że zdobyta wiedza będzie pomocna w codziennej pracy i realizacji przyszłych projektów sieciowych.

42/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań.

Sesja pytań i odpowiedzi po finalnym podsumowaniu stanowi ostatnią okazję do wyjaśnienia wątpliwości i pogłębienia omawianych zagadnień z zakresu sieci konwergentnych. Zachęcam do zadawania pytań zarówno o kwestie omawiane szczegółowo jak i tematy jedynie zasygnalizowane w trakcie prezentacji. Wasze pytania i komentarze są cennym źródłem informacji o tym które zagadnienia wymagają dodatkowego wyjaśnienia lub szerszego omówienia.

W przypadku potrzeby uzyskania dodatkowych materiałów lub konsultacji technicznych zapraszam do kontaktu po zakończeniu modułu. Dziękuję za uwagę i aktywne uczestnictwo w wykładach oraz warsztatach które stanowią istotny element procesu dydaktycznego. Mam nadzieję że zdobyta wiedza przyczyni się do podniesienia kwalifikacji zawodowych i będzie pomocna w realizacji nawet najbardziej złożonych projektów sieciowych. Życzę sukcesów w dalszym rozwijaniu umiejętności w dziedzinie nowoczesnych sieci komputerowych.

43/60
Dodatek: Przykładowy schemat logiczny sieci konwergentnej
  • Ten schemat pokazuje, jak poszczególne systemy są zintegrowane w ramach jednej infrastruktury.
  • Widzimy centralny firewall/router, do którego podłączone są przełączniki rdzeniowe.
  • Od nich odchodzą połączenia do przełączników dostępowych na piętrach.
  • Każdy system (PC, VoIP, CCTV, KD, Goście) jest umieszczony w osobnym VLANie, a komunikacja między nimi jest ściśle kontrolowana przez reguły na firewallu.

Przykładowy schemat logiczny sieci konwergentnej ilustruje praktyczne zastosowanie zasad omawianych w trakcie modułu pokazując jak poszczególne systemy są integrowane w ramach jednej infrastruktury IP. Centralny firewall lub router warstwy 3 pełni funkcję punktu kontrolnego pomiędzy różnymi segmentami sieci egzekwując polityki bezpieczeństwa zdefiniowane przez administratora. Przełączniki rdzeniowe zapewniają szybkie połączenie pomiędzy przełącznikami dostępowymi na piętrach a centralnym firewallem.

Każdy z systemów PC VoIP CCTV KD i goście umieszczony jest w osobnym VLANie co zapewnia izolację logiczną i kontrolę komunikacji poprzez reguły firewalla. Schemat uwzględnia również połączenie z Internetem poprzez router brzegowy z właściwie skonfigurowanym NAT i regułami zabezpieczającymi przed atakami z zewnątrz. Przedstawiona architektura może być rozszerzana o dodatkowe segmenty wraz z rozwojem organizacji i pojawianiem się nowych wymagań biznesowych. Dokumentacja w postaci schematów logicznych jest niezbędna dla efektywnego zarządzania siecią i przyszłych modernizacji.

44/60

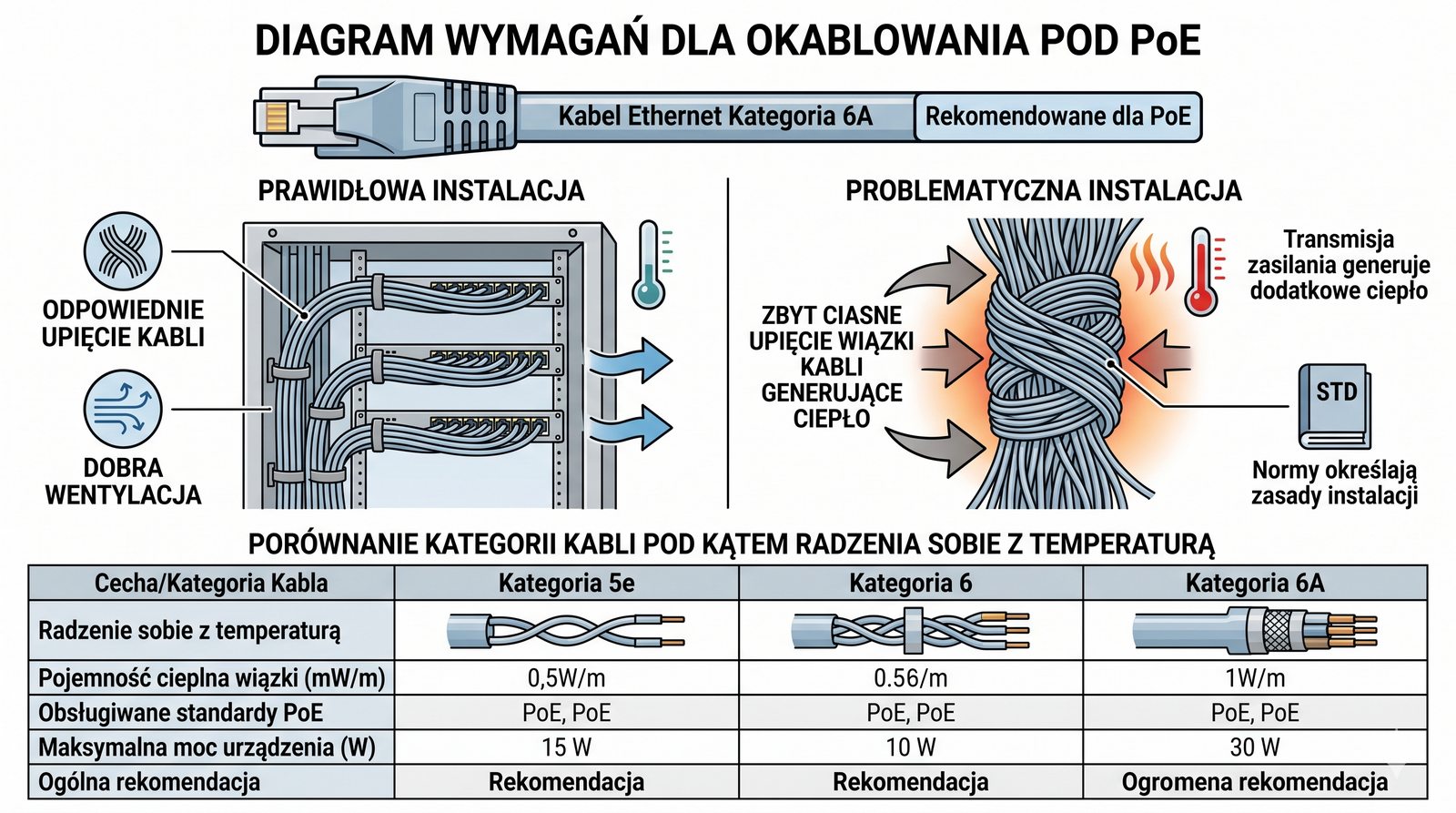

Dodatek: Wymagania dla okablowania pod PoE
  • Transmisja zasilania przez kabel sieciowy generuje dodatkowe ciepło.
  • W przypadku dużych wiązek kabli zasilających wiele urządzeń PoE, wzrost temperatury może być znaczący i może degradować parametry transmisyjne kabla.
  • Dlatego dla instalacji PoE, zwłaszcza wyższych standardów (PoE++, 802.3bt), zaleca się stosowanie okablowania co najmniej kategorii 6A, które jest lepiej przystosowane do radzenia sobie z wyższą temperaturą.
  • Normy określają również zasady instalacji, np. unikanie zbyt ciasnego upinania wiązek.

Wymagania dla okablowania strukturalnego pod instalacje PoE są bardziej rygorystyczne niż dla standardowych sieci komputerowych ze względu na dodatkowe obciążenia termiczne związane z przesyłaniem energii. W przypadku dużych wiązek kabli transmisja mocy generuje znaczne ilości ciepła które może degradować parametry transmisyjne kabla i zwiększać tłumienność. Normy międzynarodowe określają dopuszczalne temperatury pracy kabli oraz zalecenia dotyczące sposobu ich instalacji.

Dla instalacji z zaawansowanymi standardami PoE takimi jak PoE++ 802.3bt zaleca się stosowanie okablowania kategorii 6A lub wyższej które charakteryzuje się lepszą odpornością na wzrost temperatury. Podczas projektowania warto zwrócić uwagę na promienie gięcia kabli oraz sposób ich wiązania aby zapewnić odpowiednią cyrkulację powietrza wokół kabli. W praktyce oznacza to unikanie zbyt ciasnego upinania wiązek kablowych oraz stosowanie odpowiednich przepustów wentylacyjnych. Przestrzeganie norm dotyczących instalacji PoE jest kluczowe dla zapewnienia niezawodnego działania sieci przez cały okres jej eksploatacji.

45/60
Dodatek: Analiza ruchu a bezpieczeństwo
  • W sieci konwergentnej, analiza ruchu sieciowego (np. za pomocą NetFlow) staje się potężnym narzędziem bezpieczeństwa.
  • Monitorując ruch w VLANie IoT, możemy stworzyć profil normalnego zachowania (baseline).
  • Każde odstępstwo od tego profilu – np. próba komunikacji czujnika temperatury z serwerem w internecie, z którym nigdy wcześniej się nie łączył – może być sygnałem kompromitacji urządzenia i automatycznie wywołać alarm.
  • Jest to podstawa nowoczesnych systemów detekcji anomalii.

Analiza ruchu sieciowego z wykorzystaniem protokołów takich jak NetFlow czy sFlow staje się potężnym narzędziem bezpieczeństwa w sieciach konwergentnych umożliwiając wykrywanie anomalii behawioralnych. Poprzez długoterminowe monitorowanie ruchu można stworzyć profil normalnego zachowania dla każdej grupy urządzeń w sieci. Każde odstępstwo od tego profilu na przykład czujnik temperatury próbujący komunikować się z nieznanym serwerem w Internecie może być natychmiast sygnalizowane jako potencjalne zagrożenie.

Nowoczesne systemy detekcji anomalii wykorzystują techniki uczenia maszynowego do analizy wzorców ruchu i wykrywania subtelnych sygnałów świadczących o kompromitacji urządzeń. Systemy tego typu są w stanie wykryć ataki które nie zostają zidentyfikowane przez tradycyjne narzędzia bezpieczeństwa takie jak firewalle czy systemy antywirusowe. Integracja analizy ruchu z systemami klasy SIEM Security Information and Event Management pozwala na automatyzację reakcji na wykryte incydenty bezpieczeństwa. Dzięki ciągłemu monitoringowi ruchu sieciowego organizacje mogą znacząco skrócić czas pomiędzy kompromitacją a detekcją ataku.

46/60
Dodatek: Redundancja w sieciach konwergentnych
  • Ponieważ awaria sieci konwergentnej wpływa na wiele kluczowych systemów, zapewnienie redundancji jest kluczowe.
  • Obejmuje to nie tylko redundantne zasilanie (omówione w poprzednim module), ale także redundancję na poziomie sieciowym.
  • Stosuje się redundantne przełączniki rdzeniowe, redundantne połączenia między przełącznikami (agregacja portów, LACP) oraz protokoły redundancji bramy domyślnej (np. VRRP, HSRP), aby wyeliminować pojedyncze punkty awarii.

Zapewnienie redundancji w sieciach konwergentnych jest szczególnie ważne ponieważ awaria pojedynczego elementu infrastruktury może wpłynąć na działanie wielu kluczowych systemów jednocześnie. W odróżnieniu od tradycyjnych sieci gdzie awaria przełącznika wpływała głównie na dostęp do sieci i plików w sieci konwergentnej skutki są znacznie poważniejsze. Utrata łączności może oznaczać brak telefonii monitoringu wizyjnego czy kontroli dostępu co w skrajnych przypadkach może całkowicie sparaliżować działanie organizacji.

Standardowym rozwiązaniem stosowanym w celu eliminacji pojedynczych punktów awarii są redundantne przełączniki rdzeniowe oraz podwójne połączenia między przełącznikami z wykorzystaniem agregacji portów LACP. Protokoły redundancji bramy domyślnej takie jak VRRP czy HSRP zapewniają automatyczne przełączenie ruchu na zapasowy router w przypadku awarii podstawowego. Projektując redundancję należy jednak uwzględniać że zwiększenie złożoności konfiguracji niesie ze sobą ryzyko błędów konfiguracyjnych które mogą same w sobie stanowić źródło problemów. Właściwe zbilansowanie poziomu redundancji z jej kosztami i złożonością jest wyzwaniem projektowym wymagającym doświadczenia i znajomości biznesowych wymagań organizacji.

47/60
Dodatek: Wyzwania związane z czasem
  • Wiele systemów teletechnicznych, zwłaszcza w automatyce przemysłowej (OT), ma bardzo rygorystyczne wymagania dotyczące opóźnień i determinizmu sieci.
  • Standardowy Ethernet nie jest siecią deterministyczną.
  • Dlatego w zastosowaniach przemysłowych i scenicznych (np. transmisja audio/wideo na żywo) stosuje się specjalne rozszerzenia standardu Ethernet, takie jak TSN (Time-Sensitive Networking), które wprowadzają mechanizmy synchronizacji czasu i rezerwacji pasma, gwarantując dostarczenie krytycznych pakietów w ściśle określonym oknie czasowym.

Wyzwania związane z czasem transmisji w sieciach konwergentnych dotyczą szczególnie systemów automatyki przemysłowej i transmisji multimedialnych czasu rzeczywistego które mają bardzo rygorystyczne wymagania dotyczące opóźnień. Standardowy Ethernet nie zapewnia deterministycznego charakteru transmisji co oznacza że czas dostarczenia pakietu nie może być zagwarantowany w tradycyjnej implementacji. Dla zastosowań wymagających gwarancji czasowych opracowano rozszerzenia standardu Ethernet znane jako Time-Sensitive Networking TSN.

Technologia TSN wprowadza mechanizmy synchronizacji czasu precyzyjnej rezerwacji pasma oraz planowania transmisji co pozwala na zagwarantowanie dostarczenia krytycznych pakietów w ściśle określonym oknie czasowym. Standard ten znajduje szczególne zastosowanie w przemyśle 4.0 gdzie komunikacja między czujnikami i elementami wykonawczymi musi odbywać się z mikrosekundową precyzją. W budynkach inteligentnych TSN może być wykorzystywany do transmisji audio i wideo na żywo gdzie opóźnienia powyżej kilku milisekund są niedopuszczalne. Świadomość ograniczeń tradycyjnego Ethernetu i znajomość nowych standardów takich jak TSN jest ważna dla projektantów sieci konwergentnych.

48/60
Warsztat: Analiza ryzyka w sieci konwergentnej
  • Zadanie grupowe: Wyobraźmy sobie sieć konwergentną w szpitalu, która obsługuje systemy informatyczne, telefonią IP, monitoring pacjentów i kontrolę dostępu.
  • Zidentyfikujcie 5 największych zagrożeń (technicznych i bezpieczeństwa) wynikających z takiej konwergencji.
  • Dla każdego zagrożenia zaproponujcie co najmniej jedno działanie mitygujące.
  • Przygotujcie krótką prezentację wyników.

Warsztat analizy ryzyka dla sieci konwergentnej w szpitalu stanowi doskonały przykład praktycznego zastosowania wiedzy w scenariuszu o szczególnych wymaganiach bezpieczeństwa i niezawodności. Uczestnicy muszą zidentyfikować zagrożenia techniczne i bezpieczeństwa wynikające z konwergencji systemów informatycznych telefonii IP monitoringu pacjentów i kontroli dostępu w jednej sieci. Każda zidentyfikowana grupa zagrożeń wymaga zaproponowania konkretnych działań mitygujących adekwatnych do poziomu ryzyka i krytyczności poszczególnych systemów.

Praca w grupach nad analizą ryzyka rozwija umiejętność identyfikacji potencjalnych problemów i poszukiwania efektywnych rozwiązań zanim wystąpią w rzeczywistej sieci. Prezentacja wyników na forum grupy umożliwia wymianę doświadczeń i porównanie różnych podejść do tych samych problemów. Tego typu warsztaty są szczególnie cenne ponieważ przygotowują uczestników do podejmowania decyzji projektowych w realnych projektach gdzie koszty błędów mogą być wysokie. Analiza ryzyka powinna być standardowym elementem każdego większego projektu sieci konwergentnej.

49/60
Podsumowanie: Rola inżyniera sieciowego
  • W erze konwergencji, rola inżyniera sieciowego wykracza daleko poza konfigurację przełączników i routerów.
  • Staje się on kluczowym integratorem, który musi rozumieć nie tylko protokoły IP, ale także specyfikę i wymagania systemów CCTV, kontroli dostępu, BMS i wielu innych.
  • Umiejętność prowadzenia dialogu z ekspertami z różnych dziedzin i tłumaczenia ich potrzeb na język architektury sieciowej jest dziś jedną z najważniejszych kompetencji w tym zawodzie.

Ewolucja roli inżyniera sieciowego w erze konwergencji wymaga od specjalistów IT znacznie szerszego zakresu wiedzy niż tradycyjne umiejętności związane z konfiguracją przełączników i routerów. Współczesny inżynier musi rozumieć specyfikę i wymagania różnych systemów teletechnicznych od monitoringu wizyjnego po automatykę budynkową i systemy kontroli dostępu. Kluczową kompetencją staje się umiejętność prowadzenia dialogu z ekspertami z różnych dziedzin i przekładania ich potrzeb na język architektury sieciowej.

Coraz większe znaczenie mają umiejętności międzyludzkie i zdolność pracy w międzywydziałowych zespołach projektowych łączących specjalistów IT automatyki budynkowej i ochrony fizycznej. Inżynierowie sieciowi muszą stale aktualizować swoją wiedzę o nowe standardy i technologie pojawiające się w różnych dziedzinach mających wpływ na projektowanie sieci. Profesjonalne certyfikaty branżowe choć wciąż ważne nie są już wystarczające bez praktycznej znajomości integrowanych systemów. Przyszłość zawodu inżyniera sieciowego wiąże się z rolą architekta integrującego wszystkie technologie komunikacyjne w obiekcie.

50/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań.

Sesja pytań i odpowiedzi po module poświęconym roli inżyniera sieciowego stanowi okazję do dyskusji na temat ewolucji zawodu i perspektyw rozwoju zawodowego. Zachęcam do dzielenia się doświadczeniami z codziennej pracy i wyzwaniami z jakimi mierzycie się jako specjaliści IT. Wasze praktyczne doświadczenia są niezwykle cenne i mogą stanowić inspirację dla innych uczestników kursu.

W przypadku pytań dotyczących ścieżki rozwoju zawodowego w kierunku architekta sieci konwergentnych chętnie podzielę się dodatkowymi informacjami i rekomendacjami dotyczącymi certyfikatów i szkoleń. Rynek pracy dla inżynierów o kompetencjach wykraczających poza tradycyjne sieci komputerowe dynamicznie się rozwija i oferuje atrakcyjne możliwości kariery. Dziękuję za aktywny udział w dyskusji i zaangażowanie w trakcie całego modułu. Liczę że zdobyta wiedza i umiejętności będą pomocne w realizacji nawet najbardziej wymagających projektów sieciowych.

51/60
Dodatek: Przykładowe pasmo dla kamery IP
  • Aby zobrazować zapotrzebowanie na pasmo, oto przykładowe wartości dla jednej kamery IP:
  • Rozdzielczość 1080p (Full HD), 15 FPS, kompresja H.264: ok.
  • 2-4 Mb/s
  • Rozdzielczość 1080p (Full HD), 30 FPS, kompresja H.264: ok.
  • 4-6 Mb/s
  • Rozdzielczość 4K (Ultra HD), 15 FPS, kompresja H.265: ok.
  • 6-10 Mb/s
  • Mnożąc te wartości przez liczbę kamer, szybko dochodzimy do wniosku, że duży system CCTV może z łatwością generować ruch rządu setek Mb/s lub nawet kilku Gb/s, co należy uwzględnić przy projektowaniu szkieletu sieci.

Przykładowe wartości zapotrzebowania na pasmo dla kamer IP pokazują jak istotne jest dokonanie precyzyjnych obliczeń już na etapie projektowania sieci CCTV aby uniknąć przeciążenia infrastruktury. Kamera pracująca w rozdzielczości 1080p z prędkością 15 klatek na sekundę i kompresją H.264 generuje strumień o średniej przepustowości od 2 do 4 megabitów na sekundę. Zwiększenie rozdzielczości do 4K nawet przy użyciu ulepszonej kompresji H.265 może zwiększyć wymagania przepustowościowe do zakresu 6 do 10 megabitów na sekundę na jedną kamerę.

W przypadku systemów obejmujących kilkadziesiąt czy kilkaset kamer sumaryczne zapotrzebowanie na pasmo może sięgać setek megabitów lub nawet kilku gigabitów na sekundę co musi być uwzględnione przy projektowaniu szkieletu sieci. Dodatkowy ruch sieciowy generowany przez kamery może pochodzić z transmisji strumieni wtórnych o niższej rozdzielczości dla podglądu na żywo oraz transmisji danych zarządczych i alarmowych. Projektując sieć dla CCTV warto uwzględnić nie tylko średnie ale również szczytowe zapotrzebowanie na pasmo które może wystąpić przy nagłych zdarzeniach wymagających podwyższonej jakości nagrywania. Korzystanie z kalkulatorów pasma dostarczanych przez producentów kamer jest zalecane na etapie planowania inwestycji.

52/60

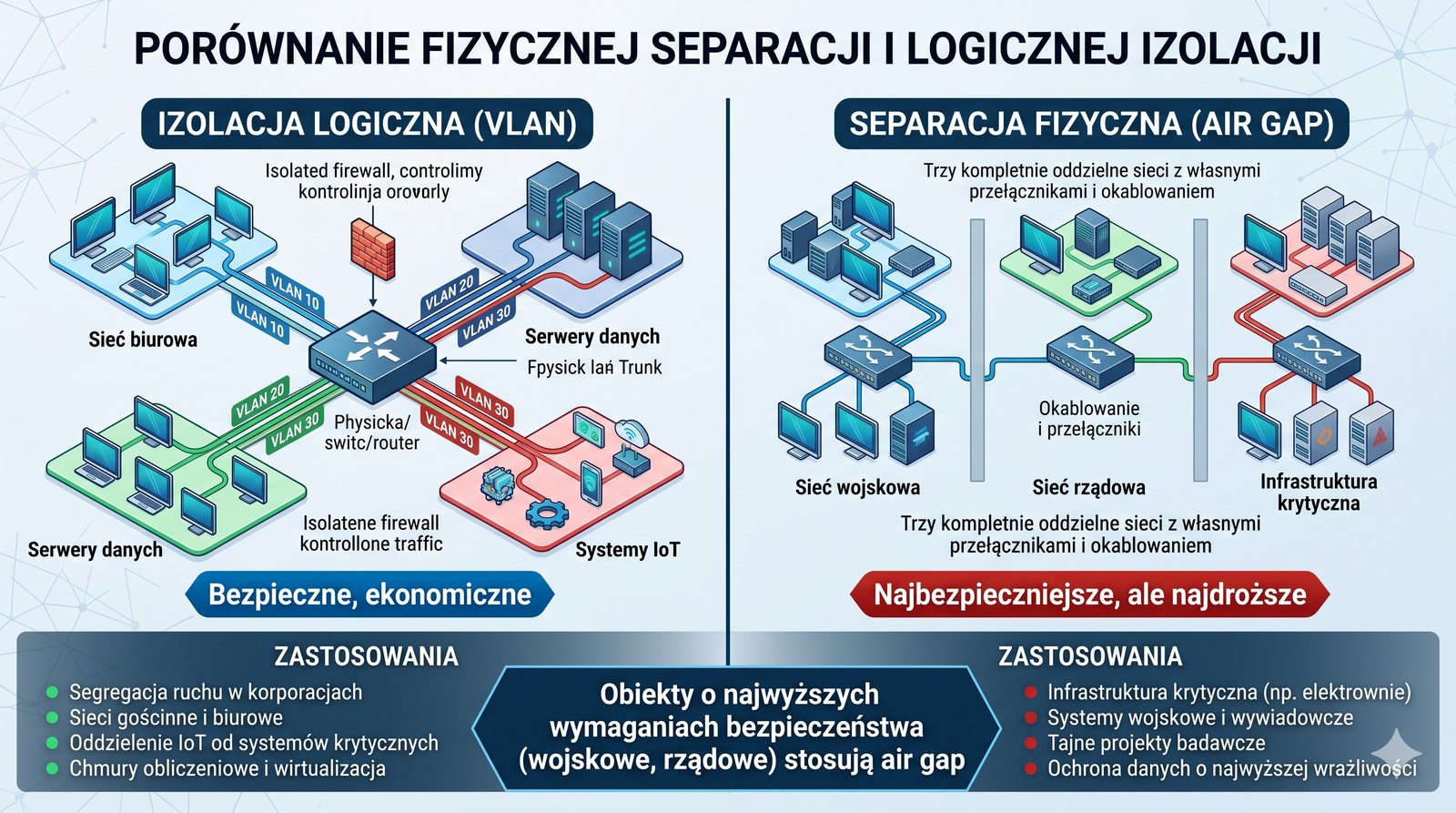

Dodatek: Fizyczna separacja vs. logiczna
  • W obiektach o najwyższych wymaganiach bezpieczeństwa (np. wojskowych, rządowych), sama izolacja logiczna za pomocą VLAN może być uznana za niewystarczającą.
  • W takich scenariuszach stosuje się całkowitą separację fizyczną (air gap).
  • Systemy o różnej klauzuli tajności działają na zupełnie oddzielnych, fizycznie niepołączonych ze sobą sieciach (osobne przełączniki, osobne okablowanie).
  • Jest to najbezpieczniejsze, ale i najdroższe rozwiązanie.

Decyzja o wyborze między fizyczną a logiczną separacją systemów w sieci konwergentnej zależy przede wszystkim od poziomu wymaganego bezpieczeństwa oraz budżetu przeznaczonego na realizację projektu. Fizyczna separacja w postaci powietrznej izolacji air gap stanowi najbezpieczniejsze rozwiązanie ponieważ całkowicie uniemożliwia komunikację pomiędzy odrębnymi sieciami na poziomie fizycznym. Rozwiązanie to jest jednak najdroższe wymaga podwójnej infrastruktury kablowej i aktywnych urządzeń oraz zwiększa koszty utrzymania i zarządzania.

Separacja logiczna z wykorzystaniem VLAN i firewalla jest rozwiązaniem bardziej ekonomicznym i elastycznym jednocześnie oferującym wysoki poziom bezpieczeństwa przy właściwej konfiguracji. W obiektach o najwyższych wymaganiach bezpieczeństwa takich jak instytucje wojskowe czy rządowe często stosuje się kombinację obu metod z fizyczną separacją najbardziej kluczowych systemów i logiczną izolacją pozostałych. Decydując się na separację logiczną należy pamiętać o ryzyku błędów konfiguracyjnych które mogą przypadkowo umożliwić nieautoryzowaną komunikację. Właściwe zrozumienie zależności pomiędzy kosztami a poziomem bezpieczeństwa jest kluczowe dla podejmowania właściwych decyzji projektowych.

53/60
Dodatek: BACnet/IP
  • BACnet (Building Automation and Control Networks) to standardowy protokół komunikacyjny dla systemów automatyki budynkowej.
  • BACnet/IP to wersja tego protokołu, która wykorzystuje sieć IP jako medium transportowe.
  • Umożliwia on interoperacyjność między urządzeniami BMS od różnych producentów.
  • Projektując sieć dla BMS, należy upewnić się, że przełączniki i routery prawidłowo obsługują specyficzny dla BACnet/IP mechanizm komunikacji rozgłoszeniowej (BBMD - BACnet Broadcast Management Device).

Protokół BACnet stanowi międzynarodowy standard komunikacji w automatyce budynkowej a jego wersja BACnet/IP umożliwia wykorzystanie infrastruktury Ethernet i IP jako medium transportowego. Dzięki standaryzacji urządzenia różnych producentów mogą ze sobą współpracować co jest kluczowe w projektach gdzie stosuje się sprzęt z różnych źródeł. BACnet/IP wykorzystuje mechanizmy komunikacji rozgłoszeniowej do wykrywania urządzeń w sieci co wymaga odpowiedniego skonfigurowania urządzeń sieciowych.

W sieciach VLAN obsługujących BACnet/IP konieczne jest skonfigurowanie mechanizmu BBMD (BACnet Broadcast Management Device), który odpowiada za przekazywanie pakietów rozgłoszeniowych pomiędzy różnymi segmentami sieci. Projektując sieć dla systemów BMS należy uwzględniać specyfikę protokołu BACnet który może generować znaczny ruch rozgłoszeniowy w sieci. W przypadku większych instalacji automatyki budynkowej zaleca się wydzielenie osobnego VLANu dla systemów BMS oraz odpowiednie skonfigurowanie przełączników aby zminimalizować wpływ ruchu rozgłoszeniowego na pozostałe usługi sieciowe. Znajomość protokołów automatyki budynkowej staje się coraz ważniejsza dla projektantów sieci konwergentnych.

54/60

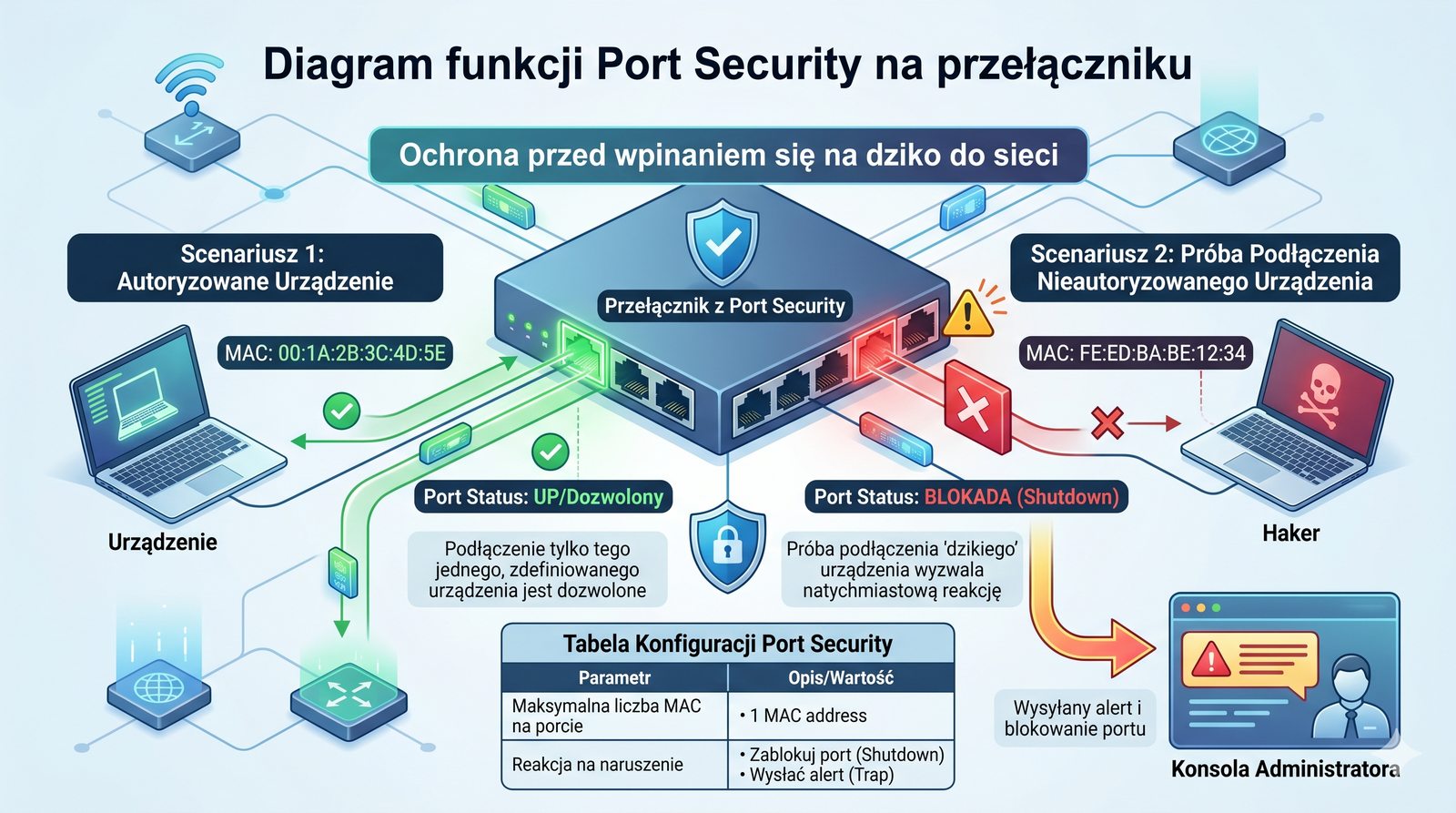

Dodatek: Bezpieczeństwo portów przełącznika
  • Oprócz izolacji na poziomie VLAN, bezpieczeństwo można zwiększyć, konfigurując poszczególne porty przełącznika.
  • Funkcja "Port Security" pozwala na ograniczenie liczby adresów MAC, które mogą być używane na danym porcie (np. tylko jeden).
  • Można również na stałe przypisać konkretny adres MAC do portu.
  • Każda próba podłączenia nieautoryzowanego urządzenia spowoduje zablokowanie portu i wysłanie alertu do administratora.
  • Jest to skuteczna ochrona przed "wpinaniem się na dziko" do sieci.

Bezpieczeństwo portów przełącznika stanowi dodatkową warstwę ochrony na poziomie dostępu do sieci która uzupełnia izolację zapewnianą przez mechanizmy VLAN. Funkcja Port Security pozwala na precyzyjne kontrolowanie ile i jakie urządzenia mogą być podłączone do danego portu przełącznika co zapobiega nieautoryzowanemu dostępowi. W praktyce administrator może ograniczyć liczbę dozwolonych adresów MAC na porcie lub na stałe przypisać konkretny adres MAC do portu.

Próba podłączenia nieautoryzowanego urządzenia do portu z włączoną funkcją Port Security skutkuje zablokowaniem portu i wysłaniem alertu do administratora co pozwala na szybką reakcję na potencjalne zagrożenie. Dodatkowym mechanizmem bezpieczeństwa na poziomie portów jest funkcja BPDU Guard która chroni przed atakami na protokół STP poprzez wyłączenie portu w przypadku odebrania ramki BPDU. Stosowanie tych mechanizmów jest szczególnie zalecane na portach dostępowych dla użytkowników gdzie ryzyko podłączenia nieautoryzowanego urządzenia jest największe. Wdrożenie kompleksowej polityki bezpieczeństwa portów znacząco utrudnia potencjalnym atakującym uzyskanie dostępu do sieci.

55/60
Dodatek: Kolorystyka patchcordów
  • Chociaż nie ma jednego, globalnego standardu, wiele organizacji przyjmuje własną politykę kolorystyczną dla kabli krosowych, aby wizualnie identyfikować przeznaczenie połączeń.
  • Przykładowy schemat:
  • Niebieski: Standardowe połączenie dostępowe dla komputerów.
  • Czerwony: Połączenia kluczowe, np. do serwerów, lub ruch VoIP.
  • Żółty: Połączenia dla kamer CCTV (często z PoE).
  • Zielony: Połączenia krosowe między przełącznikami (uplinki, trunk).
  • Szary/Biały: Połączenia dla telefonii analogowej/cyfrowej.
  • Fioletowy: Połączenia dla systemów specjalnych, np. kontroli dostępu.

Polityka kolorystyczna dla patchcordów w szafie RACK choć nie jest regulowana przez żadne globalne normy stanowi bardzo przydatną praktykę ułatwiającą zarządzanie okablowaniem. Wiele organizacji wypracowuje własne standardy kolorystyczne które są zgodne z wewnętrznymi procedurami i ułatwiają szybką identyfikację typów połączeń przez personel serwisowy. Przykładowo kolor niebieski może oznaczać standardowe połączenie komputerowe czerwony połączenia kluczowe lub VoIP a żółty system monitoringu CCTV.

Stosowanie spójnej polityki kolorystycznej we wszystkich szafach RACK w organizacji znacząco ułatwia pracę serwisu szczególnie w sytuacjach awaryjnych gdzie liczy się szybkość identyfikacji problemu. Warto dokumentować przyjętą politykę kolorystyczną w dokumentacji technicznej aby nowi pracownicy mogli łatwo zapoznać się z obowiązującymi standardami. Należy jednak pamiętać że kolor patchcordu nie zastąpi czytelnej etykiety z kodem identyfikacyjnym która powinna być standardem przy profesjonalnie wykonanej instalacji. Połączenie systemu kodowania kolorystycznego z odpowiednim oznakowaniem kabli i dokumentacją stanowi najbardziej efektywne podejście do zarządzania okablowaniem.

56/60
Dodatek: Testowanie penetracyjne
  • Po wdrożeniu sieci konwergentnej i skonfigurowaniu wszystkich zabezpieczeń, dobrą praktyką jest przeprowadzenie testów penetracyjnych.
  • Polega to na zatrudnieniu etycznych hakerów, którzy próbują złamać zabezpieczenia i uzyskać nieautoryzowany dostęp, symulując działania prawdziwych atakujących.
  • Celem jest weryfikacja skuteczności zastosowanych środków (segmentacji VLAN, reguł firewalla, bezpieczeństwa Wi-Fi) i zidentyfikowanie ewentualnych luk, zanim zrobią to cyberprzestępcy.

Testy penetracyjne stanowią niezbędny element procesu weryfikacji bezpieczeństwa sieci konwergentnej pozwalając na praktyczne sprawdzenie skuteczności zastosowanych zabezpieczeń. Etyczni hackerzy wynajęci do przeprowadzenia testów próbują przełamać zabezpieczenia i uzyskać nieautoryzowany dostęp do systemów symulując działania rzeczywistych cyberprzestępców. W przeciwieństwie do standardowych skanów podatności testy penetracyjne obejmują również próby łączenia różnych technik ataku w celu osiągnięcia konkretnego celu.

Wyniki testów penetracyjnych dostarczają cennych informacji na temat słabych punktów w zabezpieczeniach oraz rekomendacji dotyczących sposobów ich usunięcia. Regularne przeprowadzanie testów penetracyjnych jest szczególnie zalecane po każdej większej zmianie w konfiguracji sieci lub wdrożeniu nowych systemów. W zależności od skali i złożoności sieci testy mogą być przeprowadzane w podejściu black box gdzie tester nie ma żadnej informacji o sieci lub white box gdzie otrzymuje pełną dokumentację. Inwestycja w testy penetracyjne jest znacznie mniejsza niż potencjalne straty finansowe i reputacyjne spowodowane skutecznym atakiem na sieć konwergentną.

57/60
Finalne podsumowanie
  • Integracja sieci teletechnicznych w ramach jednej, konwergentnej infrastruktury IP to teraźniejszość i przyszłość inteligentnych budynków.
  • Proces ten, choć oferuje ogromne korzyści, wymaga od projektantów sieci szerokiej, interdyscyplinarnej wiedzy i bezkompromisowego podejścia do kwestii bezpieczeństwa.
  • Pamiętajmy: w sieci konwergentnej każdy podłączony element, od kamery po czujnik temperatury, jest potencjalnym celem ataku i musi być traktowany z należytą uwagę.

Drugie finalne podsumowanie podkreśla że integracja sieci teletechnicznych w ramach jednej konwergentnej infrastruktury IP stanowi teraźniejszość i przyszłość inteligentnych budynków. Proces ten choć oferuje ogromne korzyści wymaga od projektantów szerokiej interdyscyplinarnej wiedzy i bezkompromisowego podejścia do bezpieczeństwa. Każdy element podłączony do sieci konwergentnej od kamery po czujnik temperatury musi być traktowany jako potencjalny cel ataku.

Wiedza zdobyta w trakcie modułu powinna być regularnie aktualizowana ze względu na dynamiczny rozwój technologii sieciowych i pojawiające się nowe zagrożenia bezpieczeństwa. Zachęcam do kontynuowania edukacji w zakresie nowoczesnych sieci oraz śledzenia trendów rynkowych i nowych standardów branżowych. Mam nadzieję że zdobyte kompetencje pozwolą Państwu na realizację nawet najbardziej skomplikowanych projektów integracji systemów teletechnicznych. Dziękuję za udział w module i życzę dalszych sukcesów zawodowych w dziedzinie inżynierii sieciowej.

58/60
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań.

Przedostatnia sesja pytań i odpowiedzi w ramach modułu stanowi okazję do omówienia kwestii które pozostają niejasne po zakończeniu głównej części wykładowej. Zachęcam do zadawania pytań zarówno o aspekty techniczne jak i organizacyjne związane z wdrażaniem sieci konwergentnych w praktyce. Szczególnie cenne są pytania wynikające z własnych doświadczeń uczestników i realnych problemów napotykanych w codziennej pracy.

Chętnie podzielę się dodatkowymi materiałami i przykładami konfiguracji urządzeń różnych producentów które mogą być pomocne przy wdrażaniu omówionych rozwiązań. W przypadku pytań wykraczających poza zakres czasowy modułu zachęcam do kontaktu drogą mailową po zakończeniu szkolenia. Dziękuję za uwagę i aktywność podczas trwania całego modułu oraz za wkład w dyskusje warsztatowe. Życzę owocnego stosowania zdobytej wiedzy w praktyce zawodowej.

59/60
źródła i dalsza lektura
  • Białe księgi i poradniki projektowe wiodących producentów (Cisco, Axis, etc.).
  • Normy i standardy branżowe (TIA, ISO/IEC).
  • Publikacje dotyczące bezpieczeństwa systemów SCADA i IoT.
  • Materiały szkoleniowe dotyczące Network Access Control (NAC).

Wykaz źródeł i materiałów do dalszej lektury stanowi uzupełnienie wiedzy zdobytej w trakcie modułu i umożliwia samodzielne pogłębienie interesujących zagadnień. Białe księgi i poradniki projektowe wiodących producentów sprzętu sieciowego są źródłem praktycznej wiedzy o najlepszych praktykach i schematach odniesienia. Normy i standardy branżowe takie jak TIA czy ISO IEC określają wymagania techniczne dla instalacji okablowania strukturalnego i powinny być znane każdemu projektantowi.

Publikacje dotyczące bezpieczeństwa systemów SCADA i IoT są szczególnie polecane dla inżynierów zajmujących się integracją systemów automatyki przemysłowej z sieciami IT. Materiały szkoleniowe dotyczące Network Access Control NAC pomogą w pogłębieniu tematu kontroli dostępu do sieci na poziomie zaawansowanym. Fora dyskusyjne i społeczności network engineerów stanowią nieocenione źródło praktycznej wiedzy i doświadczeń z rzeczywistych wdrożeń. Zachęcam do systematycznego poszerzania wiedzy oraz dzielenia się własnymi doświadczeniami z innymi członkami społeczności IT.

60/60
Koniec
  • Dziękuję za udział w module.

Moduł dotyczący planowania współpracy z sieciami teletechnicznymi dobiegł końca a zdobyta wiedza stanowi solidny fundament do dalszego rozwoju w dziedzinie nowoczesnych sieci konwergentnych. Dziękuję za poświęcony czas i zaangażowanie w realizację programu szkolenia oraz za aktywny udział w warsztatach i ćwiczeniach praktycznych. Mam nadzieję że materiał przedstawiony w trakcie modułu spełnił Państwa oczekiwania i będzie pomocny w codziennej pracy zawodowej.

Zachęcam do kontynuowania nauki i sprawdzania zdobytej wiedzy w praktyce poprzez realizację własnych projektów i eksperymentów w środowisku laboratoryjnym. W razie potrzeby uzyskania dodatkowych wyjaśnień lub konsultacji technicznych zapraszam do kontaktu po zakończeniu kursu. Dziękuję za uczestnictwo i życzę dalszych sukcesów na ścieżce rozwoju zawodowego w dziedzinie inżynierii sieciowej.
