Niniejszy kurs stanowi wprowadzenie do zaawansowanego projektowania sieci komputerowych, łącząc wiedzę teoretyczną z praktycznymi aspektami inżynierskimi. Współczesne sieci są złożonymi systemami, które wymagają starannego planowania na wielu płaszczyznach - od fizycznej infrastruktury kablowej, przez warstwę logiczną adresacji, aż po bezpieczeństwo i monitorowanie. Kluczowym założeniem kursu jest pokazanie, że projektowanie sieci to proces iteracyjny, wymagający ciągłego dostosowywania do zmieniających się potrzeb biznesowych i technologicznych. Studenci poznają narzędzia i metodyki, które pozwalają na tworzenie niezawodnych i skalowalnych rozwiązań sieciowych.

Kurs obejmuje szeroki zakres tematyczny, od podstaw projektowania fizycznej warstwy sieci, przez planowanie adresacji IP i sieci bezprzewodowych, aż po integrację zaawansowanych systemów teletechnicznych. Szczególny nacisk położono na zrozumienie zależności między poszczególnymi warstwami projektu, ponieważ błędy popełnione na wczesnych etapach projektowania są najdroższe do poprawienia w późniejszej fazie. Absolwenci kursu będą przygotowani do samodzielnego tworzenia kompleksowych projektów sieciowych oraz do efektywnej współpracy z wykonawcami i innymi specjalistami z branży IT.

Skróty użyte w tym slajdzie:
IT - Information Technology - technologia informacyjna; w prawie polskim odpowiednikiem jest termin „teleinformatyka”.

Prezentowana literatura stanowi starannie wyselekcjonowany zbiór podręczników i monografii inżynierskich, które kompleksowo wspierają proces nauki projektowania sieci komputerowych. Książka Pawła Zaręby Praktyczne projekty sieciowe skupia się na realnych wdrożeniach infrastruktury LAN/WAN, dostarczając gotowych wzorców projektowych i schematów konfiguracji urządzeń. Publikacja Roberta K. Wysockiego Efektywne zarządzanie projektami wprowadza niezbędny kontekst metodyczny (zarówno w podejściu tradycyjnym kaskadowym, jak i zwinnym adaptacyjnym), co pozwala inżynierowi sieciowemu efektywnie zarządzać harmonogramem, budżetem i ryzykiem wdrożenia.

Fundamentalne dzieło Jamesa Kurosego i Keitha Rossa Sieci komputerowe. Ujęcie całościowe oferuje rzetelne, akademickie omówienie protokołów komunikacyjnych od warstwy aplikacji po warstwę fizyczną. Z kolei książka Charlesa Spurgeona i Joann Zimmerman Ethernet. Biblia administratora jest niezrównanym źródłem wiedzy o fizycznej i łączowej warstwie sieci lokalnych, parametrach okablowania oraz mechanizmach autonegocjacji. Monografia Sieci komputerowe. Najczęstsze problemy i ich rozwiązania autorstwa Russa White'a i Ethana Banksa rozwija umiejętności krytycznego myślenia i analizy architektonicznej (tzw. network troubleshooting). Uzupełnieniem praktycznym jest podręcznik Adama Józefioka poświęcony emulacji systemów sieciowych w środowisku GNS3, umożliwiający bezpieczne testowanie projektowanych architektur przed ich fizyczną realizacją.

Skróty użyte w tym slajdzie:
LAN - Local Area Network - sieć lokalna, obejmująca zwykle jeden budynek lub kampus.
WAN - Wide Area Network - sieć rozległa łącząca lokalizacje na dużych odległościach.
GNS3 - Graphical Network Simulator - środowisko graficzne do emulacji sieci i urządzeń sieciowych.
IT - Information Technology - technologia informacyjna.

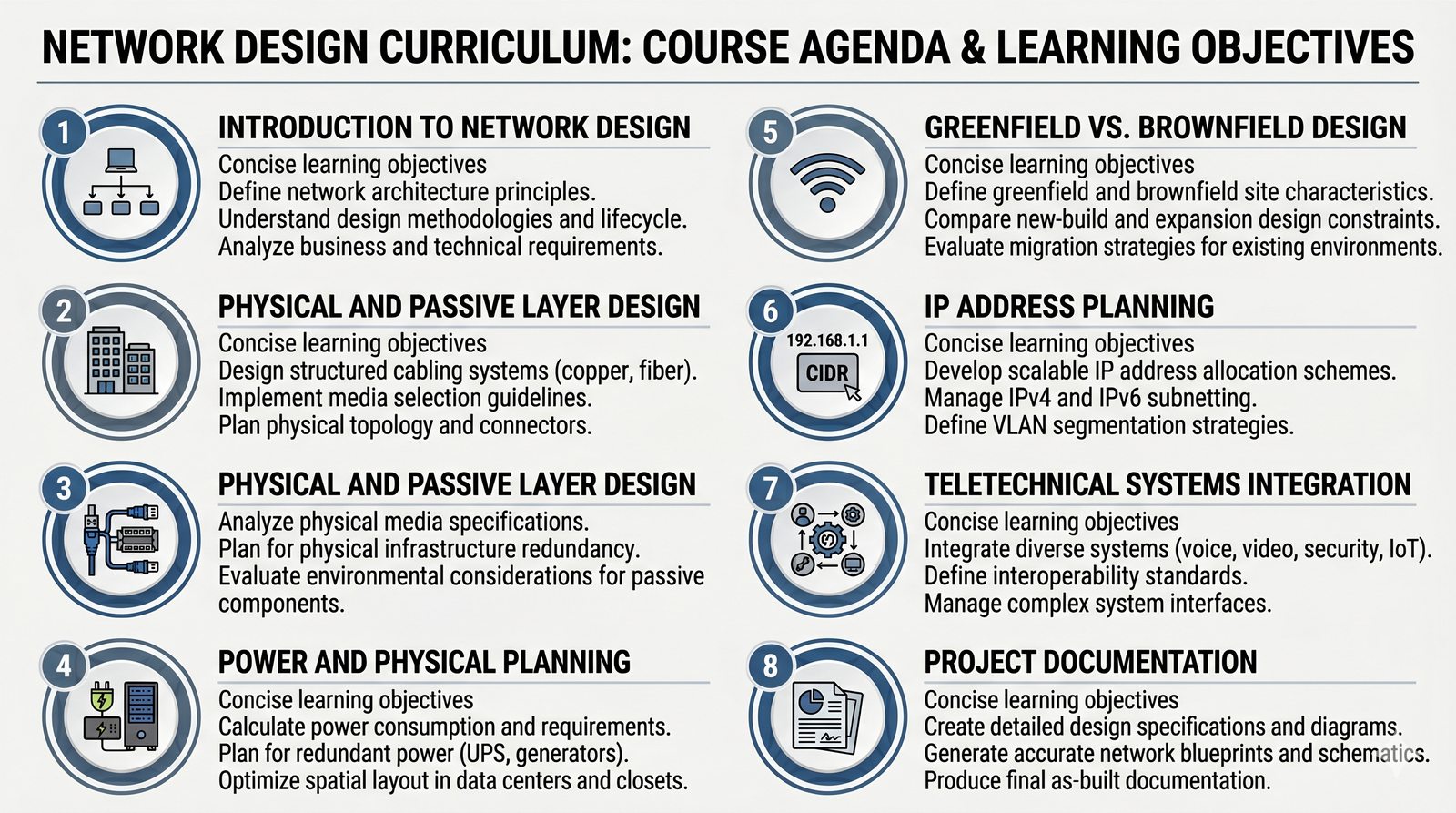

Prezentowany kurs obejmuje kolejne moduły prowadzące studenta przez wszystkie etapy projektowania sieci komputerowych. Tematyka została ułożona w logicznej sekwencji, zaczynając od podstaw teoretycznych i wprowadzenia do procesu projektowego, przez zagadnienia fizyczne i logiczne, aż po integrację systemów i dokumentację. Każdy z modułów koncentruje się na konkretnym aspekcie projektowania, co pozwala na stopniowe budowanie wiedzy i umiejętności. Szczególny nacisk położono na praktyczne aspekty projektowania, które są niezbędne w codziennej pracy inżyniera sieciowego.

W ramach kursu studenci poznają zarówno podejście Greenfield, czyli projektowanie od podstaw, jak i znacznie częściej spotykane w praktyce podejście Brownfield, polegające na modernizacji istniejących sieci. Moduły dotyczące okablowania strukturalnego i zasilania dostarczają wiedzy niezbędnej do projektowania fizycznej infrastruktury, podczas gdy części o sieciach bezprzewodowych i adresacji IP koncentrują się na aspektach logicznych. Kurs wieńczy moduł o dokumentacji projektowej, który podkreśla znaczenie tego często zaniedbywanego elementu. Taka struktura zapewnia kompleksowe przygotowanie do samodzielnego projektowania sieci.

Skróty użyte w tym slajdzie:
WLAN - Wireless Local Area Network - bezprzewodowa sieć lokalna oparta na standardach IEEE 802.11.
IP - Internet Protocol - protokół warstwy sieciowej odpowiedzialny za adresowanie i routing pakietów.
Greenfield - dosł. „zielone pole” - projektowanie sieci od podstaw, bez istniejącej infrastruktury.
Brownfield - dosł. „brązowe pole” - modernizacja istniejącej infrastruktury sieciowej.

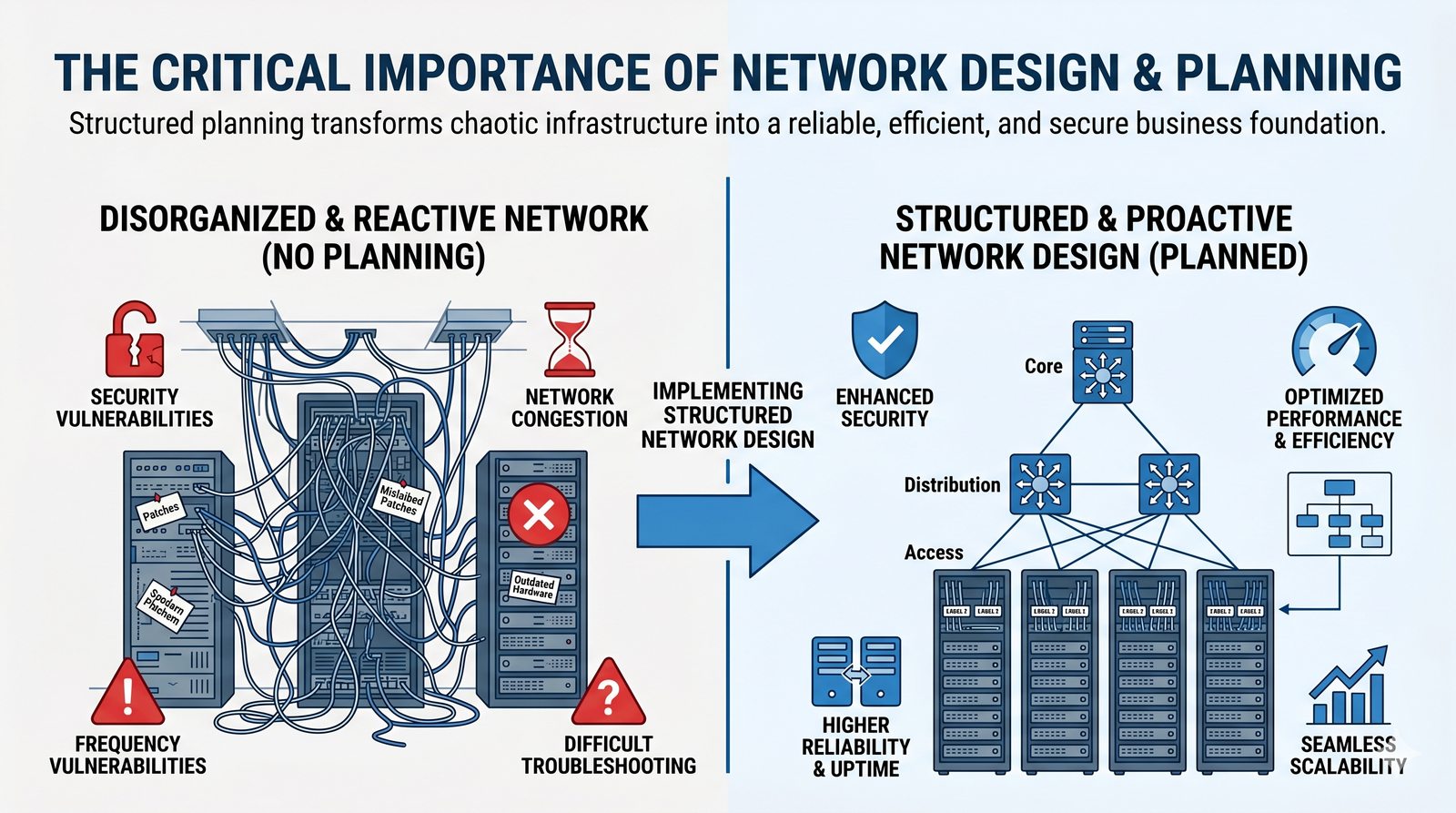

Projektowanie sieci to proces, który często bywa pomijany w małych i średnich firmach, gdzie sieć rozrasta się chaotycznie wraz z dodawaniem kolejnych urządzeń. Konsekwencje takiego podejścia są jednak poważne - sieć staje się nieprzewidywalna, trudna w zarządzaniu i podatna na awarie. Profesjonalne projektowanie pozwala uniknąć tych problemów poprzez świadome planowanie architektury, adresacji i polityk bezpieczeństwa. Dobrze zaprojektowana sieć charakteryzuje się przewidywalnym zachowaniem, co znacznie ułatwia diagnozowanie problemów i planowanie zmian.

Koszty wynikające z braku projektu sieci są często ukryte i ujawniają się dopiero w dłuższej perspektywie. Należą do nich wydłużony czas rozwiązywania awarii, ograniczona możliwość rozbudowy, problemy z wydajnością aplikacji oraz podatność na ataki bezpieczeństwa. W praktyce inżynierskiej wielokrotnie spotyka się sytuacje, w których firmy wydają znaczne kwoty na sprzęt sieciowy, ale oszczędzają na projektowaniu, co prowadzi do marnowania potencjału drogich urządzeń. Projektowanie sieci to inwestycja, która zwraca się wielokrotnie w całym cyklu życia infrastruktury.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

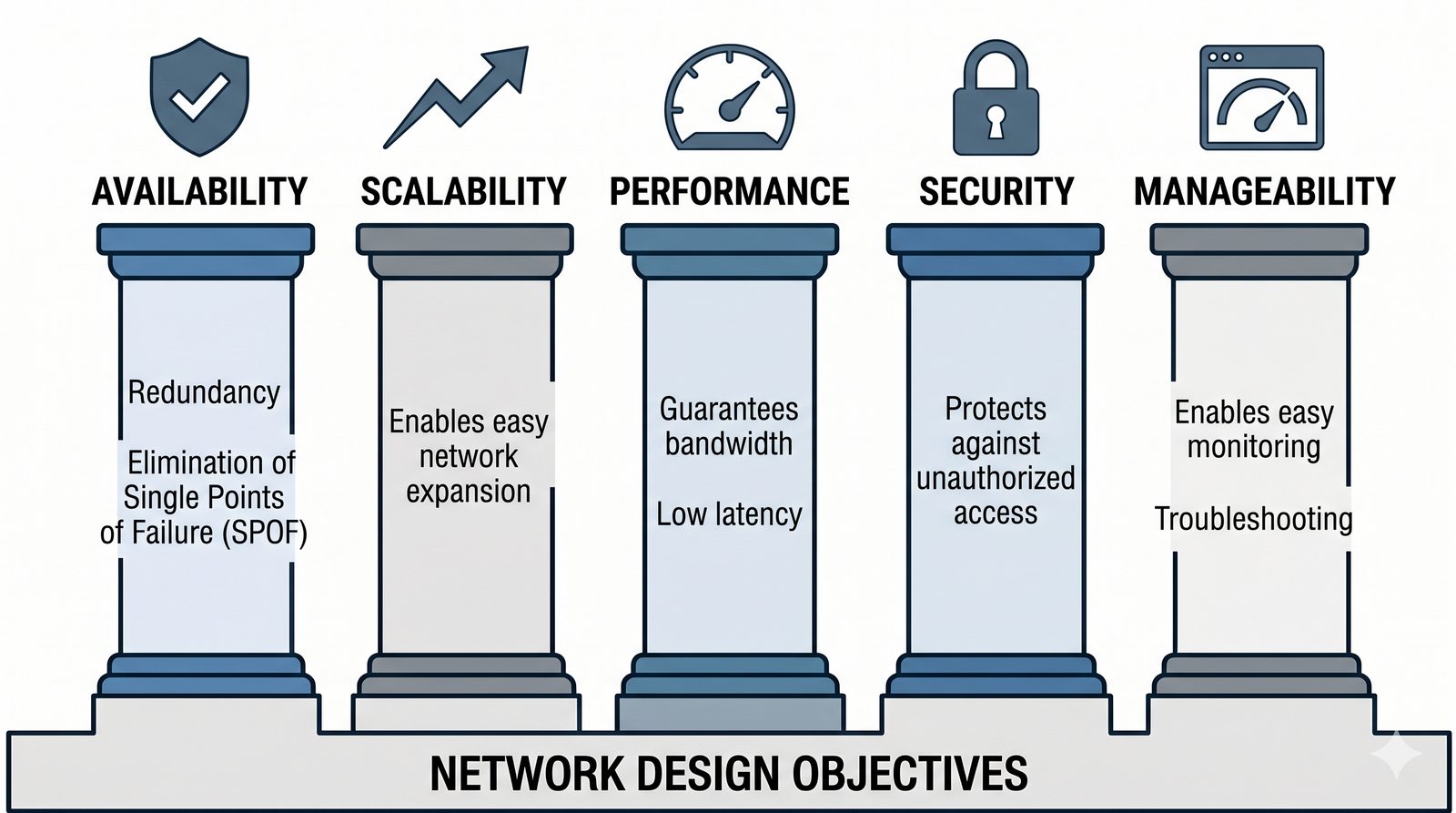

Pięć kluczowych celów projektowania sieci tworzy fundament, na którym opiera się cały proces projektowy. Dostępność jest często stawiana na pierwszym miejscu, ponieważ dla większości organizacji przestój sieci oznacza bezpośrednie straty finansowe i utratę zaufania klientów. Osiągnięcie wysokiej dostępności wymaga zastosowania redundantnych komponentów i połączeń, a także eliminacji pojedynczych punktów awarii (SPOF). Skalowalność natomiast zapewnia, że sieć będzie mogła rosnąć wraz z organizacją bez konieczności kosztownej wymiany podstawowych elementów infrastruktury.

Wydajność sieci musi być gwarantowana nie tylko w testach laboratoryjnych, ale przede wszystkim w rzeczywistych warunkach pracy przy maksymalnym obciążeniu. Dlatego tak ważne jest przeprowadzenie testów wydajnościowych przed oddaniem sieci do użytku. Bezpieczeństwo nie jest już opcją, ale koniecznością - współczesna sieć musi być zaprojektowana z myślą o ochronie przed atakami, a nie tylko jako medium transmisyjne. Zarządzalność sieci, czyli łatwość monitorowania i konfiguracji, ma ogromny wpływ na koszty operacyjne w całym cyklu życia sieci. Im lepiej zaprojektowana sieć pod kątem zarządzalności, tym niższe koszty jej utrzymania.

Współczesne sieci muszą być projektowane z uwzględnieniem zasad bezpieczeństwa już na etapie koncepcyjnym, a nie jako dodatek po wdrożeniu. Podejście security by design staje się standardem.

Skróty użyte w tym slajdzie:
SPOF - Single Point Of Failure - pojedynczy punkt awarii, którego uszkodzenie powoduje niedostępność całej usługi.

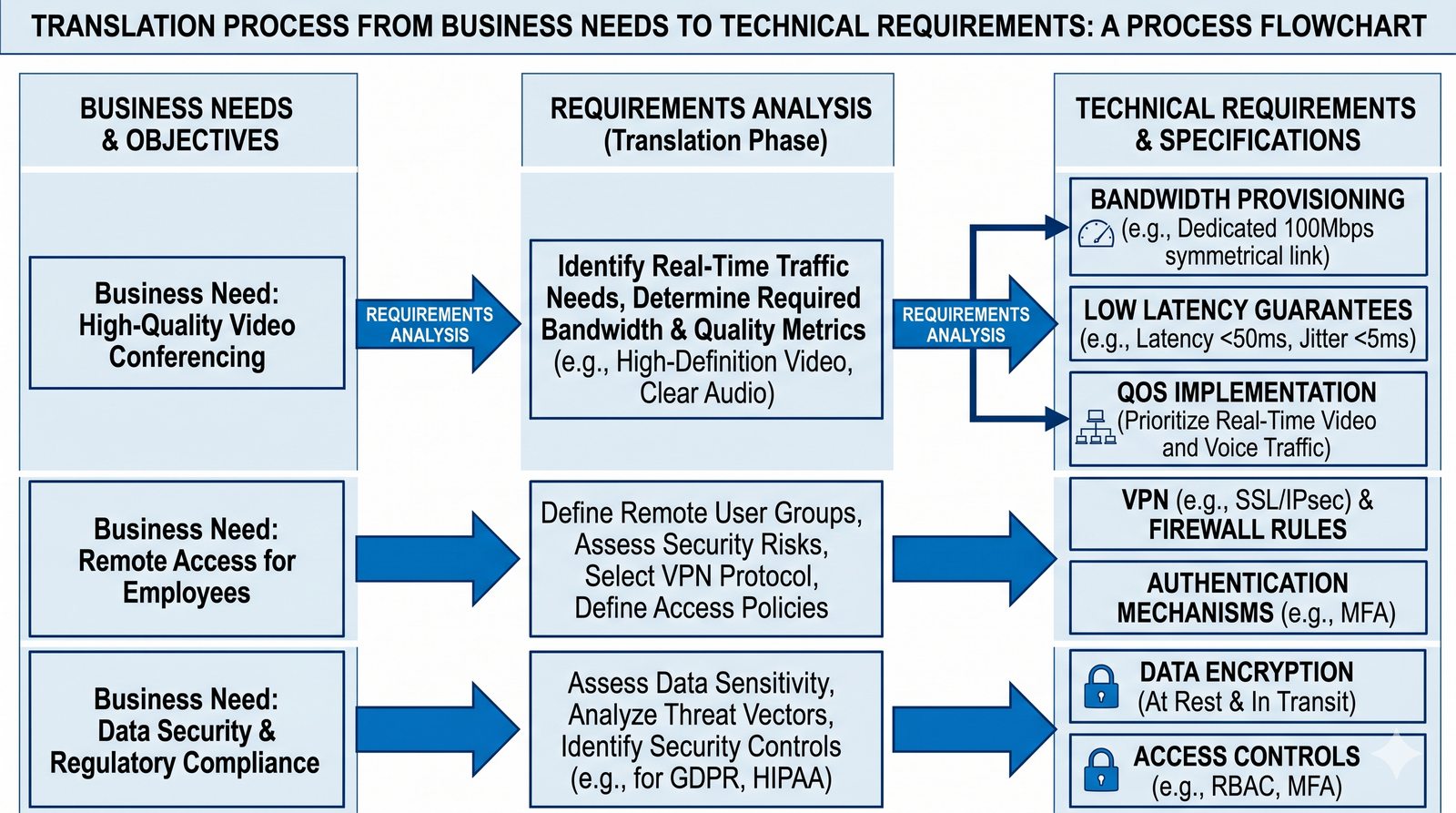

Umiejętność tłumaczenia potrzeb biznesowych na wymagania techniczne jest kluczową kompetencją inżyniera sieciowego, która odróżnia go od technika. Zrozumienie celów biznesowych organizacji pozwala na projektowanie sieci, która nie tylko działa poprawnie, ale także wspiera realizację strategii firmy. Na przykład, jeśli firma planuje wdrożenie systemu ERP klasy enterprise, inżynier sieciowy musi zapewnić odpowiednią przepustowość między oddziałami oraz niskie opóźnienia dla aplikacji bazodanowych. W praktyce oznacza to konieczność rozmów z kierownikami działów i użytkownikami biznesowymi, aby zrozumieć ich potrzeby.

Proces przekładania potrzeb na wymagania techniczne powinien być udokumentowany w formie macierzy, która łączy cele biznesowe z konkretnymi parametrami sieci. Dla każdego celu biznesowego należy określić wymagania dotyczące dostępności, wydajności, bezpieczeństwa i budżetu. Warto również zidentyfikować kluczowe wskaźniki efektywności (KPI), które pozwolą w przyszłości ocenić, czy zaprojektowana sieć spełnia oczekiwania biznesowe. Dobry inżynier sieciowy powinien mówić językiem biznesu, używając terminów takich jak ROI, TCO czy SLA, a nie tylko technicznych parametrów.

Skróty użyte w tym slajdzie:
QoS - Quality of Service - mechanizmy klasyfikacji i priorytetyzacji ruchu zapewniające jakość usług.
ERP - Enterprise Resource Planning - zintegrowany system informatyczny do zarządzania zasobami przedsiębiorstwa.
KPI - Key Performance Indicator - kluczowy wskaźnik efektywności służący do oceny realizacji celów.
ROI - Return On Investment - wskaźnik zwrotu z inwestycji.
TCO - Total Cost of Ownership - całkowity koszt posiadania w cyklu życia rozwiązania.
SLA - Service Level Agreement - umowa o poziomie świadczenia usług.

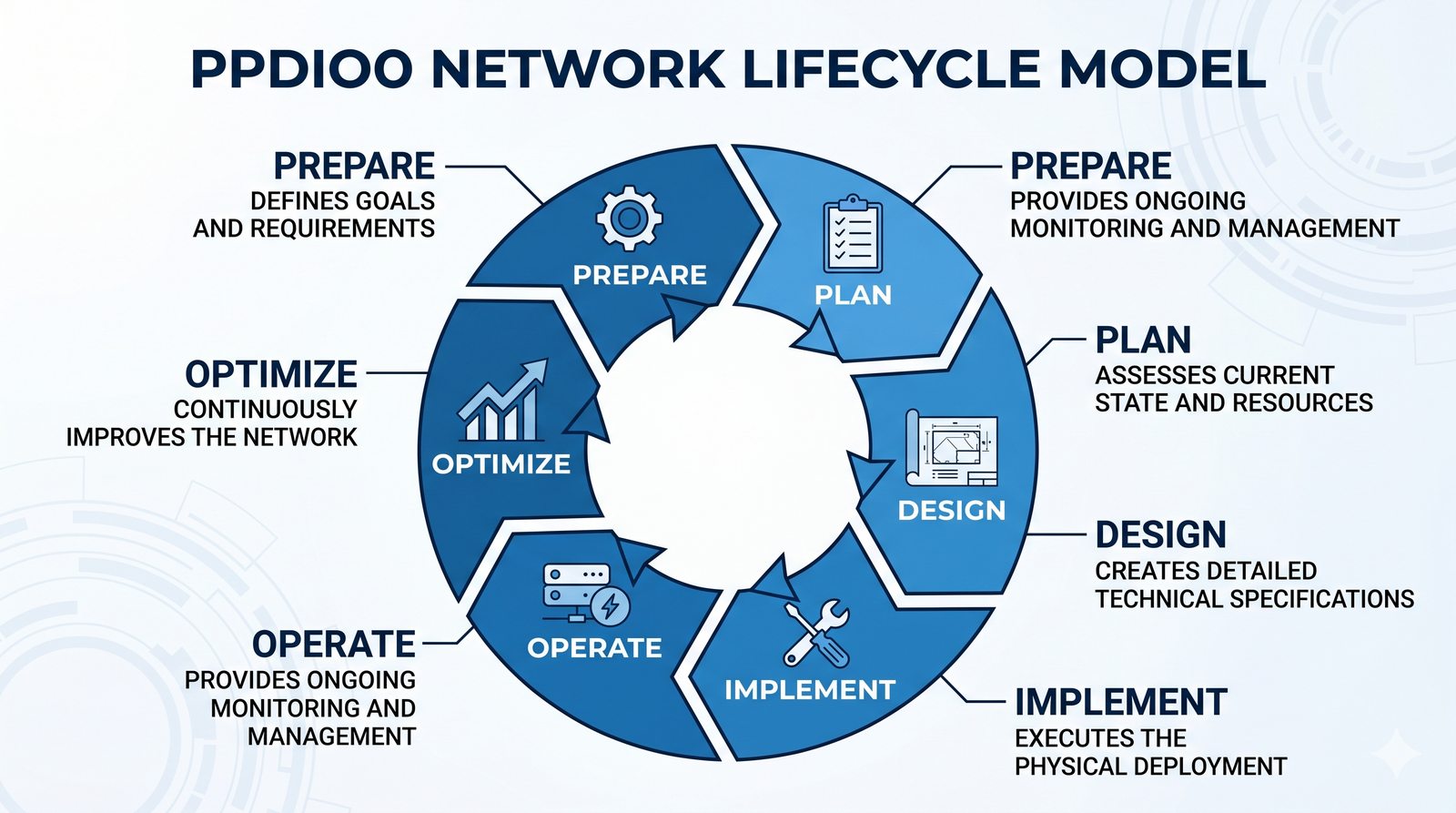

Model PPDIOO opracowany przez firmę Cisco jest jednym z najpopularniejszych frameworków opisujących cykl życia sieci i stanowi doskonałą podstawę do zrozumienia procesu projektowania. Faza przygotowania (Prepare) obejmuje określenie celów biznesowych i strategicznych oraz wstępne oszacowanie wymagań. Planowanie (Plan) to etap, w którym te cele są przekładane na konkretne wymagania techniczne i wstępny projekt wysokiego poziomu. W fazie projektowania (Design) powstaje szczegółowa dokumentacja techniczna, w tym schematy fizyczne i logiczne, lista sprzętu oraz konfiguracje urządzeń. Implementacja (Implement) to fizyczne wdrożenie projektu zgodnie z dokumentacją.

Faza działania (Operate) to najdłuższy etap, w którym sieć jest użytkowana i zarządzana na co dzień, a jej wydajność jest monitorowana. Ostatnia faza optymalizacji (Optimize) polega na ciągłym doskonaleniu sieci w odpowiedzi na zmieniające się potrzeby biznesowe i nowe technologie. W praktyce cykl PPDIOO jest procesem iteracyjnym - wyniki z fazy optymalizacji mogą prowadzić do ponownego uruchomienia cyklu z fazy przygotowania. Zrozumienie tego modelu pomaga inżynierom w lepszym planowaniu działań i skuteczniejszym komunikowaniu się z kierownictwem na temat potrzeb związanych z rozwojem infrastruktury.

Wybór narzędzia do monitorowania sieci zależy od skali infrastruktury i budżetu. Popularne rozwiązania to Zabbix, PRTG, Nagios czy SolarWinds.

Skróty użyte w tym slajdzie:
PPDIOO - Prepare, Plan, Design, Implement, Operate, Optimize - sześciofazowy model cyklu życia sieci firmy Cisco.

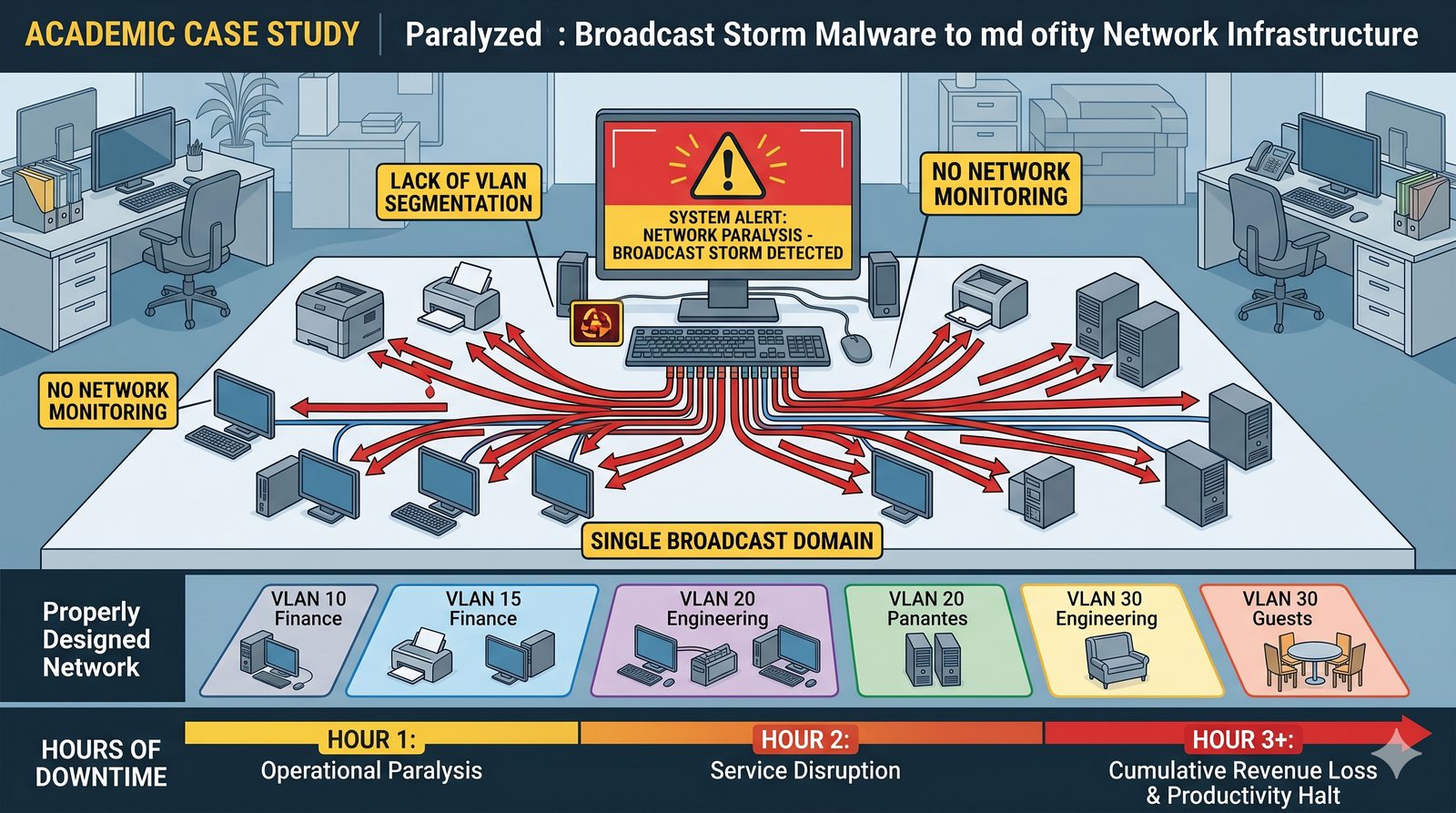

Opisana sytuacja firmy X jest klasycznym przykładem skutków zaniedbania projektowania sieci i braku odpowiedniej segmentacji. Zjawisko burzy rozgłoszeniowej (broadcast storm) jest jednym z najbardziej destrukcyjnych problemów, jakie mogą wystąpić w źle zaprojektowanej sieci. Gdy jeden komputer wysyła ogromną liczbę ramek rozgłoszeniowych, wszystkie urządzenia w tej samej domenie rozgłoszeniowej muszą je przetworzyć, co prowadzi do całkowitego zatkania dostępnego pasma. W sieci bez podziału na sieci VLAN, jeden zainfekowany komputer może sparaliżować pracę całej organizacji, niezależnie od tego, jak szybkie są przełączniki.

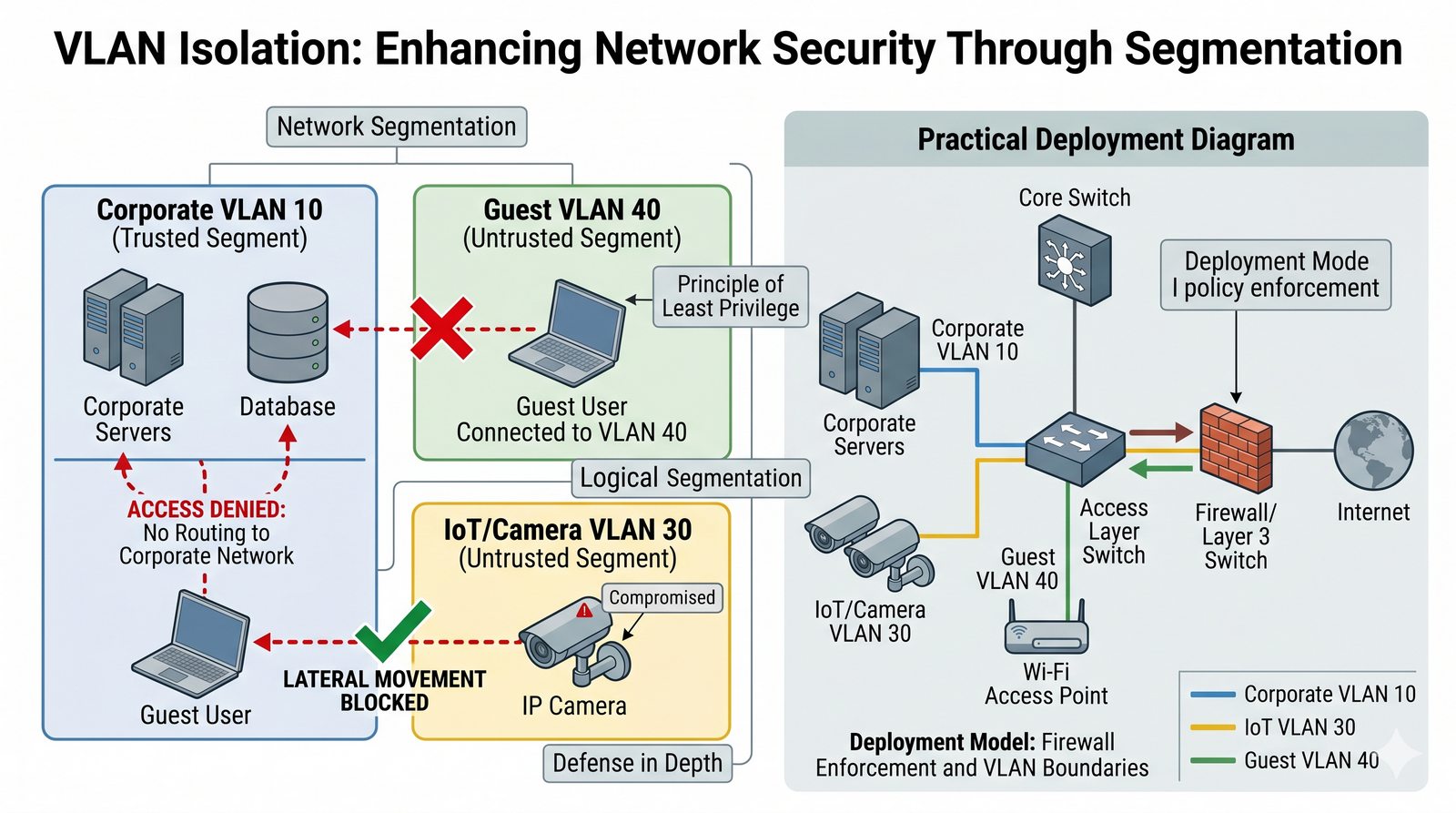

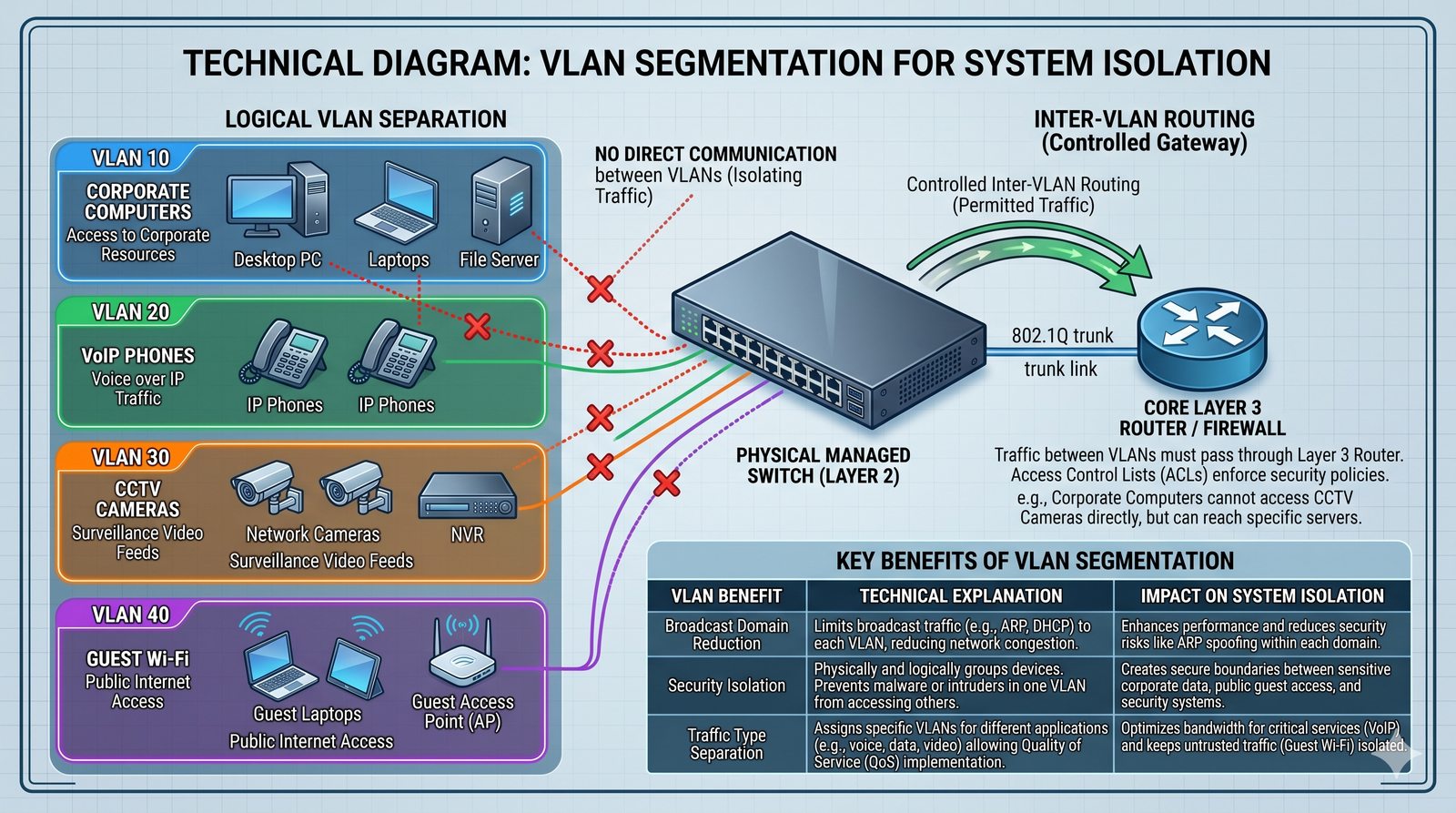

Zastosowanie prostych mechanizmów, takich jak podział na sieci VLAN, znacząco ogranicza zasięg rozgłoszeń i zapobiega paraliżowi całej sieci. Dodatkowo wdrożenie protokołu STP (Spanning Tree Protocol) i ochrony portów przed błędami kablowymi (BPDU Guard) może zapobiec wielu typowym problemom sieciowym. W nowoczesnych sieciach stosuje się również mechanizmy ochrony przed rozgłoszeniami, takie jak broadcast storm control na przełącznikach. Historia tej firmy pokazuje, że inwestycja w profesjonalne projektowanie sieci zwraca się wielokrotnie, szczególnie w kontekście kosztów przestoju i utraconej produktywności.

Skróty użyte w tym slajdzie:
VLAN - Virtual LAN - wirtualna sieć lokalna logicznie wydzielona w ramach wspólnej infrastruktury fizycznej.
STP - Spanning Tree Protocol - protokół zapobiegający pętlom w warstwie drugiej sieci.
BPDU Guard - mechanizm ochrony portu przełącznika wyłączający go po odebraniu ramki BPDU, zabezpieczający przed pętlami.

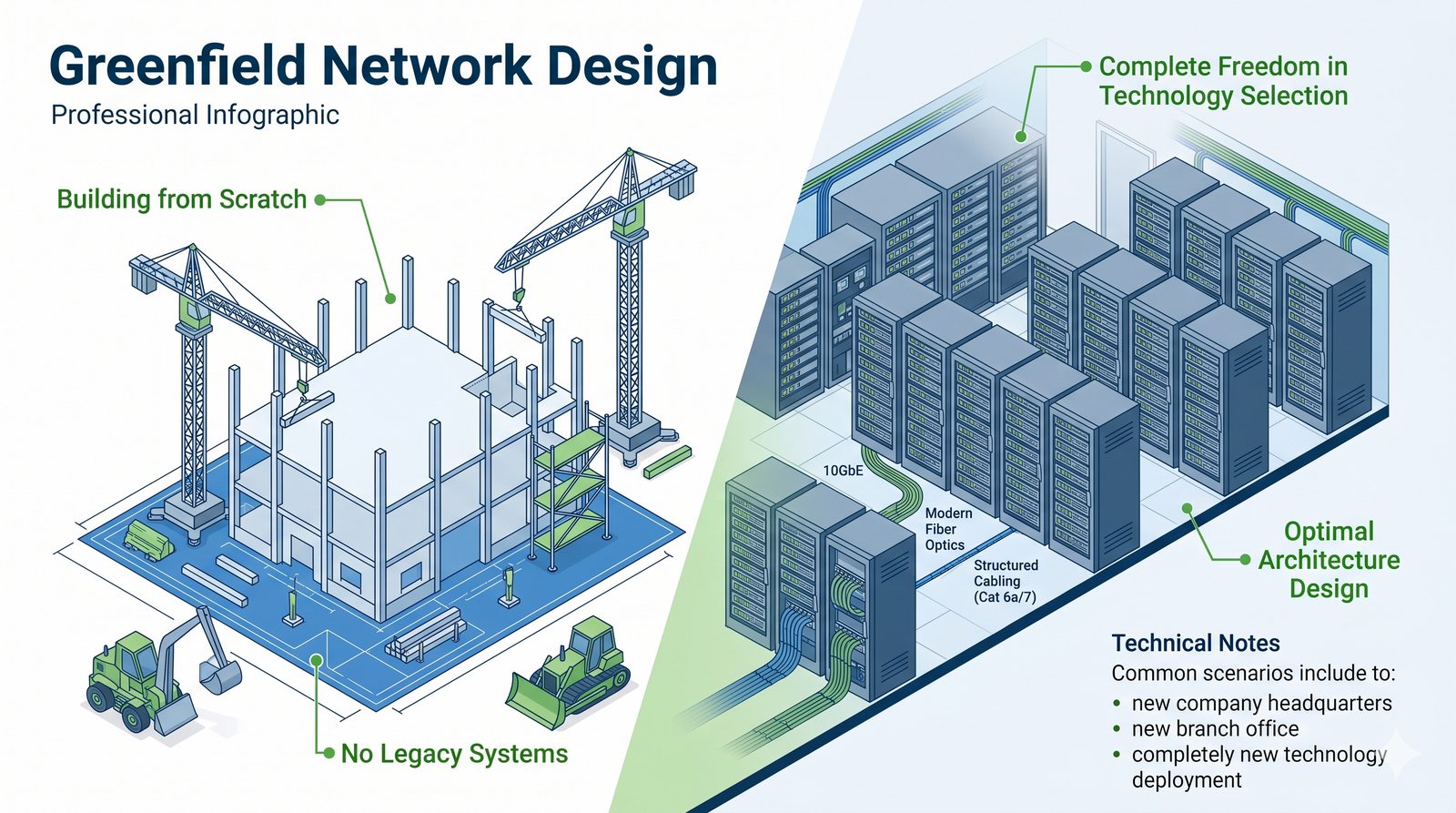

Projektowanie Greenfield to sytuacja, w której inżynier sieciowy otrzymuje czystą kartę i może zaprojektować infrastrukturę od podstaw. Jest to najbardziej satysfakcjonujący, ale też najbardziej wymagający typ projektu, ponieważ wszystkie decyzje są podejmowane po raz pierwszy. Brak istniejących systemów oznacza, że nie ma ograniczeń związanych z kompatybilnością, ale jednocześnie nie ma sprawdzonych rozwiązań, na których można by się oprzeć. W praktyce projekt Greenfield realizuje się najczęściej przy budowie nowej siedziby firmy, otwieraniu nowego oddziału lub tworzeniu całkowicie nowej usługi sieciowej.

Projekty Greenfield dają unikalną możliwość stworzenia optymalnej architektury sieciowej od podstaw, bez ograniczeń narzuconych przez istniejącą infrastrukturę. Warto jednak pamiętać o starannym prognozowaniu przyszłych potrzeb.

Projektując sieć od podstaw, warto skorzystać z doświadczeń zdobytych przy innych projektach i zastosować sprawdzone wzorce projektowe (best practices). Nawet przy pełnej swobodzie wyboru, zaleca się stosowanie standardowych rozwiązań i renomowanych producentów, co ułatwi późniejsze utrzymanie i rozbudowę sieci. W projekcie Greenfield szczególnie ważne jest staranne udokumentowanie wszystkich decyzji projektowych i uzasadnienie wyboru konkretnych technologii, ponieważ taka dokumentacja będzie bezcenna dla przyszłych administratorów sieci. Warto również rozważyć zatrudnienie zewnętrznego konsultanta do niezależnego audytu projektu przed jego realizacją.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

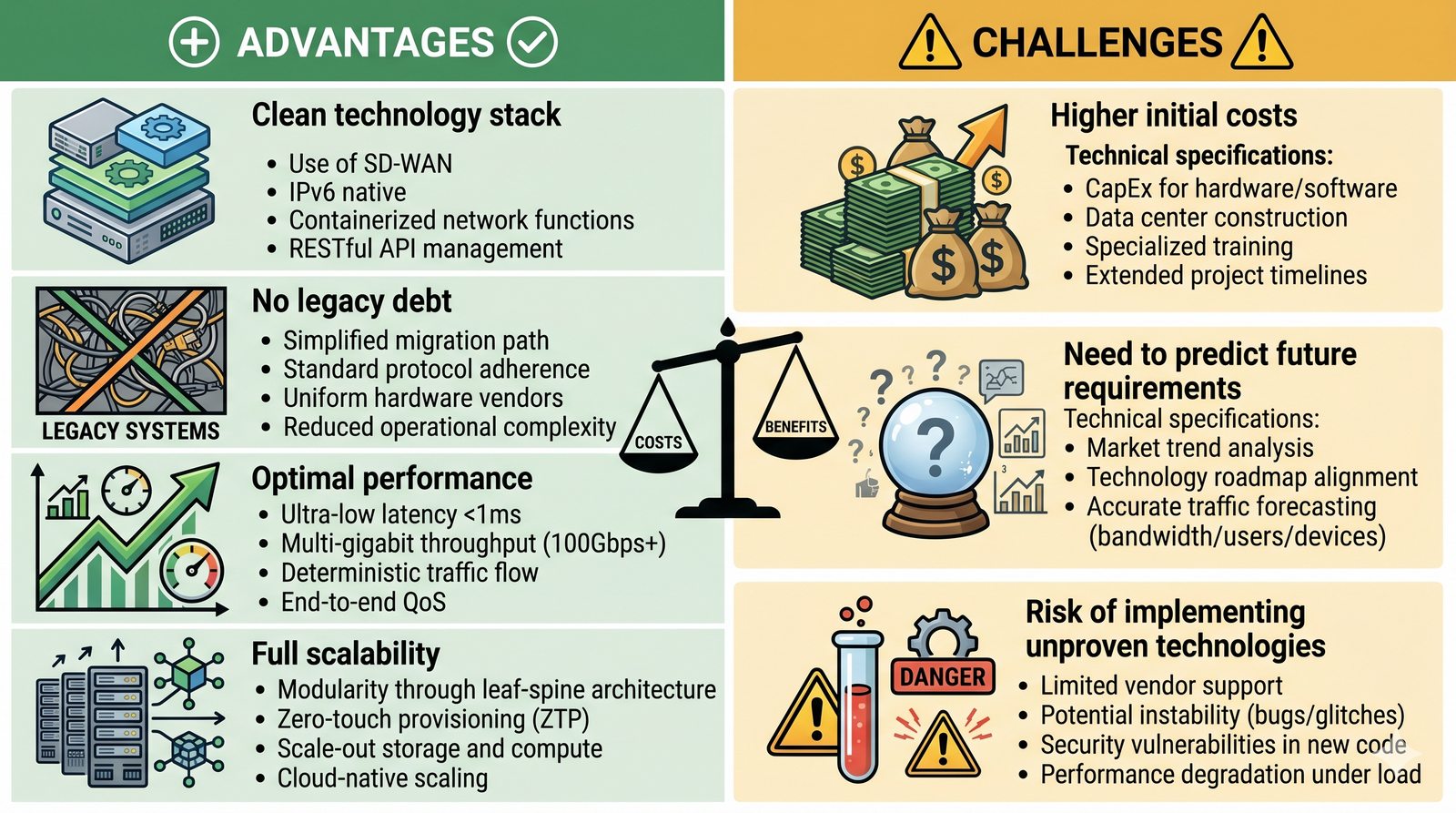

Projektowanie Greenfield daje inżynierowi niezwykłą swobodę twórczą, ale jednocześnie nakłada ogromną odpowiedzialność za trafność podejmowanych decyzji projektowych. Bez ograniczeń narzuconych przez istniejącą infrastrukturę, można zastosować najnowsze standardy i technologie, co jest główną zaletą tego podejścia. Projektant ma możliwość optymalnego zaplanowania topologii sieci, doboru sprzętu i oprogramowania bez konieczności zapewniania kompatybilności wstecznej. W praktyce jednak nawet w projektach Greenfield istnieją ograniczenia wynikające z budżetu, wymagań biznesowych i dostępności technologii na rynku.

Kluczowym wyzwaniem w projektach Greenfield jest konieczność przewidzenia przyszłych potrzeb organizacji na wiele lat do przodu. Decyzje podjęte na etapie projektowania, takie jak wybór kategorii okablowania, rodzaju światłowodu czy modeli przełączników, będą rzutować na możliwości rozbudowy sieci przez następną dekadę. Warto zastosować zasadę - lepiej zaplanować większy zapas przepustowości i mocy obliczeniowej, niż później borykać się z kosztowną modernizacją. Dobrym podejściem jest projektowanie modularne, które umożliwia stopniową rozbudowę infrastruktury bez konieczności gruntownej przebudowy.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

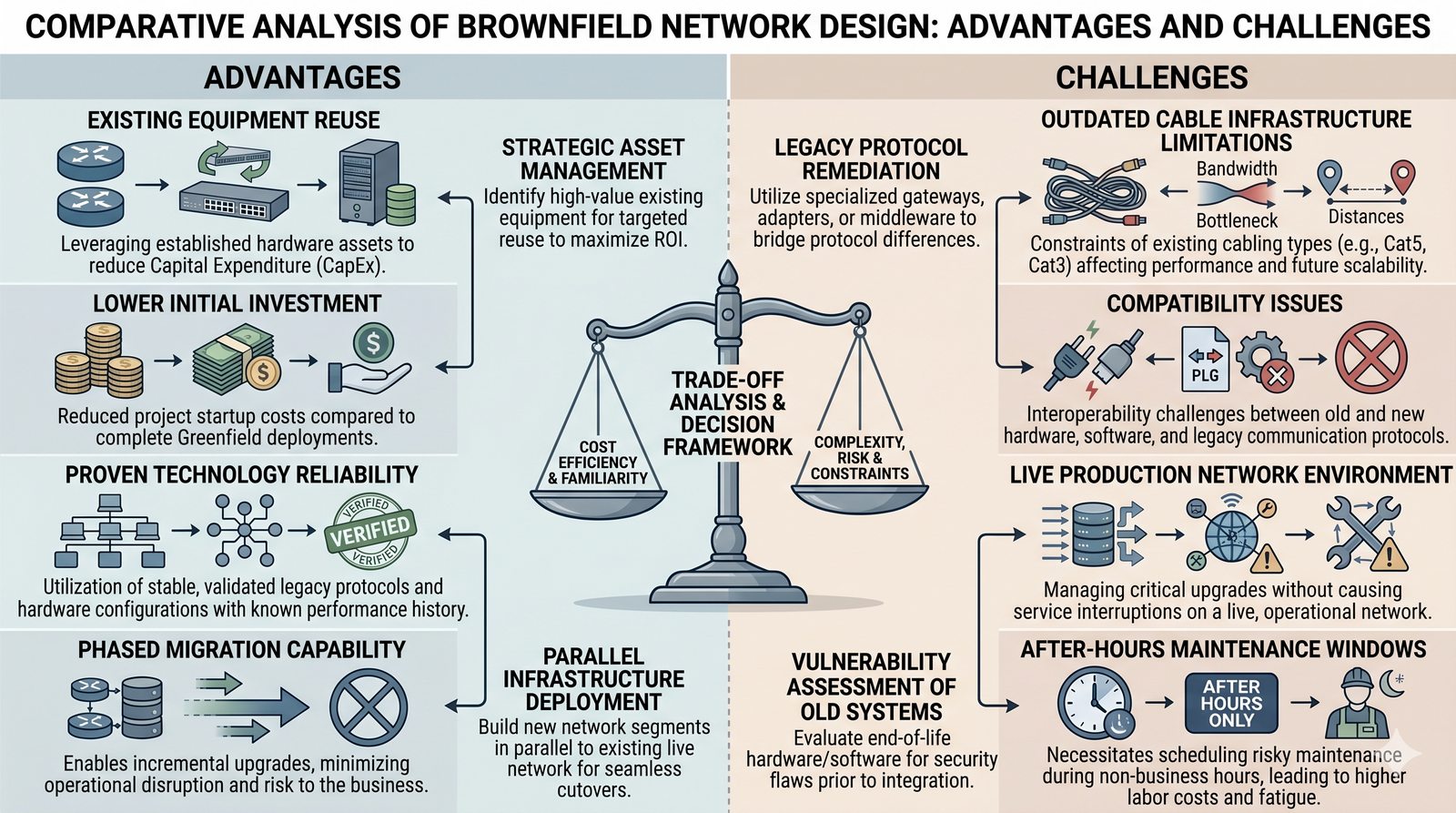

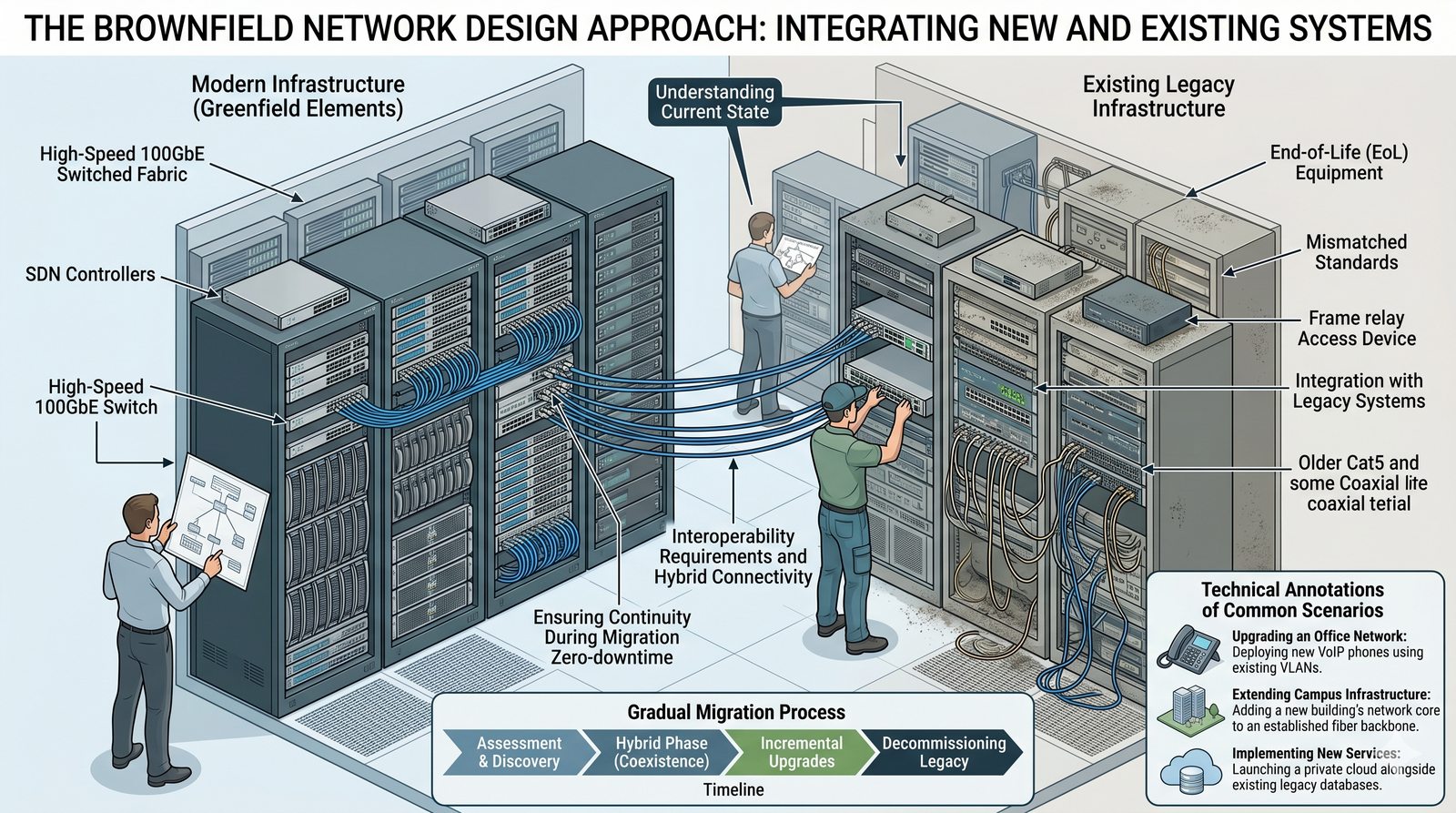

Projektowanie typu Brownfield jest codziennością dla większości inżynierów sieciowych, ponieważ rzadko zdarza się budować infrastrukturę od zera. W tym podejściu kluczowe jest zrozumienie istniejącej architektury, jej ograniczeń i słabych punktów, zanim przystąpi się do projektowania zmian. Praca z istniejącą siecią wymaga często kompromisów między idealnym rozwiązaniem technicznym a tym, co jest możliwe do zrealizowania w danej infrastrukturze. Doświadczeni inżynierowie podkreślają, że w projektach Brownfield najwięcej czasu pochłania analiza stanu istniejącego i planowanie migracji, a nie samo projektowanie nowych rozwiązań.

W projektach Brownfield kluczowe znaczenie ma dokładny audyt istniejącej infrastruktury przed rozpoczęciem jakichkolwiek prac modernizacyjnych. Bez pełnego zrozumienia obecnego stanu sieci każda zmiana niesie ryzyko.

Jednym z największych wyzwań w projektach Brownfield jest zarządzanie zmianą w działającej sieci, gdzie nawet niewielka modyfikacja konfiguracji może mieć nieprzewidziane skutki uboczne. Dlatego standardem jest stosowanie procedur zarządzania zmianą (change management) oraz przygotowywanie planów wycofania (backout plan) na wypadek niepowodzenia. W praktyce często stosuje się technikę stopniowej migracji, polegającą na wdrażaniu zmian etapami, z testowaniem każdego etapu przed przejściem do następnego. Takie podejście minimalizuje ryzyko i pozwala na szybkie wykrycie problemów na wczesnym etapie.

Projekty modernizacyjne stanowią większość realizowanych projektów sieciowych, co czyni umiejętność pracy z istniejącą infrastrukturą jedną z najbardziej poszukiwanych kompetencji na rynku pracy.

Skróty użyte w tym slajdzie:
change management - zarządzanie zmianą - procedury planowania, zatwierdzania i wdrażania modyfikacji w działającej infrastrukturze.
backout plan - plan wycofania - przygotowana procedura przywrócenia stanu poprzedniego na wypadek niepowodzenia zmiany.

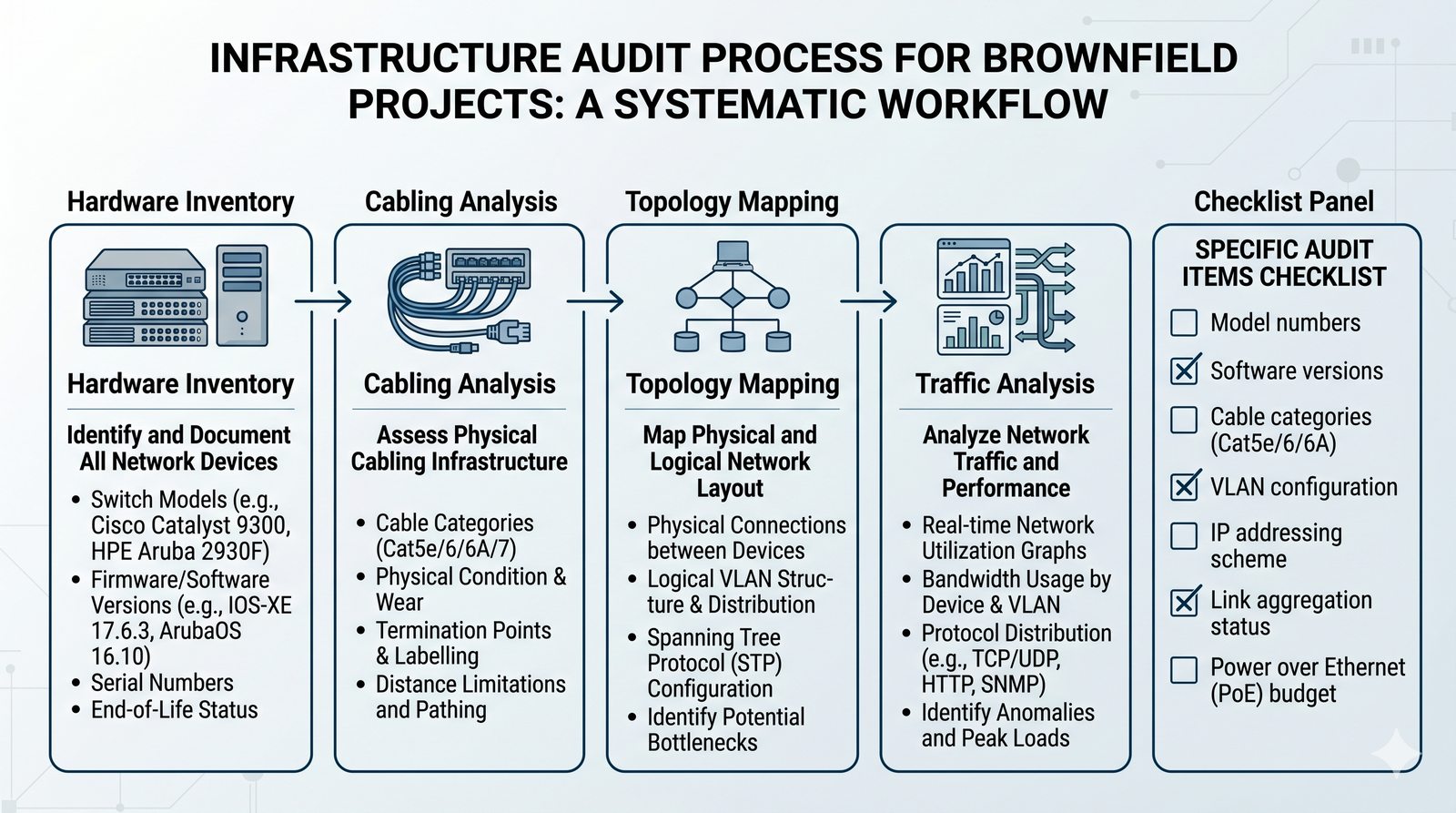

Audyt infrastruktury to najważniejszy etap każdego projektu modernizacji sieci, który decyduje o sukcesie lub porażce całego przedsięwzięcia. Bez dokładnej inwentaryzacji istniejącego sprzętu i okablowania, każda próba modernizacji jest działaniem po omacku. W praktyce audyt powinien obejmować nie tylko inwentaryzację fizyczną, ale także analizę ruchu sieciowego w różnych porach dnia i tygodnia, co pozwala zidentyfikować wąskie gardła i wzorce wykorzystania zasobów. Narzędzia do zarządzania siecią, takie jak SolarWinds, PRTG czy Zabbix, mogą dostarczyć cennych danych historycznych o obciążeniu łączy, błędach interfejsów czy wykorzystaniu pasma.

W ramach audytu warto również przeprowadzić wywiady z administratorami i użytkownikami sieci, aby poznać ich doświadczenia i zgłaszane problemy. Często okazuje się, że użytkownicy od dawna zgłaszają problemy z wydajnością konkretnych aplikacji, które nie zostały odpowiednio udokumentowane. Dokumentacja z audytu powinna zawierać szczegółowe mapy topologii fizycznej i logicznej, spis wszystkich urządzeń z numerami seryjnymi i wersjami oprogramowania, a także listę zidentyfikowanych problemów i ryzyk. Taki raport stanowi podstawę do podjęcia decyzji o zakresie i harmonogramie modernizacji.

Skróty użyte w tym slajdzie:
VLAN - Virtual LAN - wirtualna sieć lokalna wydzielona logicznie w ramach wspólnej infrastruktury.
IP - Internet Protocol - protokół adresowania i routingu pakietów w sieci.

Projekty Brownfield stanowią większość codziennej pracy inżynierów sieciowych i wymagają szczególnej ostrożności oraz umiejętności analitycznych. Główną zaletą jest możliwość stopniowego wdrażania zmian, co pozwala na rozłożenie kosztów w czasie i minimalizację ryzyka. Jednak największym wyzwaniem jest konieczność utrzymania ciągłości działania istniejących systemów podczas wprowadzania modyfikacji. Każda zmiana w działającej sieci niesie ryzyko nieprzewidzianych konsekwencji, dlatego tak ważne jest dokładne testowanie w środowisku laboratoryjnym przed wdrożeniem produkcyjnym.

Częstym błędem w projektach Brownfield jest niedoszacowanie czasu potrzebnego na prace przygotowawcze i audyt istniejącej infrastruktury. Dokumentacja istniejącej sieci jest często nieaktualna lub niekompletna, co wymaga dodatkowego czasu na jej weryfikację i uzupełnienie. W praktyce inżynierskiej audyt istniejącej infrastruktury jest zwykle jednym z najbardziej czasochłonnych etapów projektu. Warto również pamiętać o aspekcie psychologicznym - użytkownicy są przyzwyczajeni do działania istniejącej sieci i nawet krótkie przerwy w dostępie mogą wywołać niezadowolenie.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

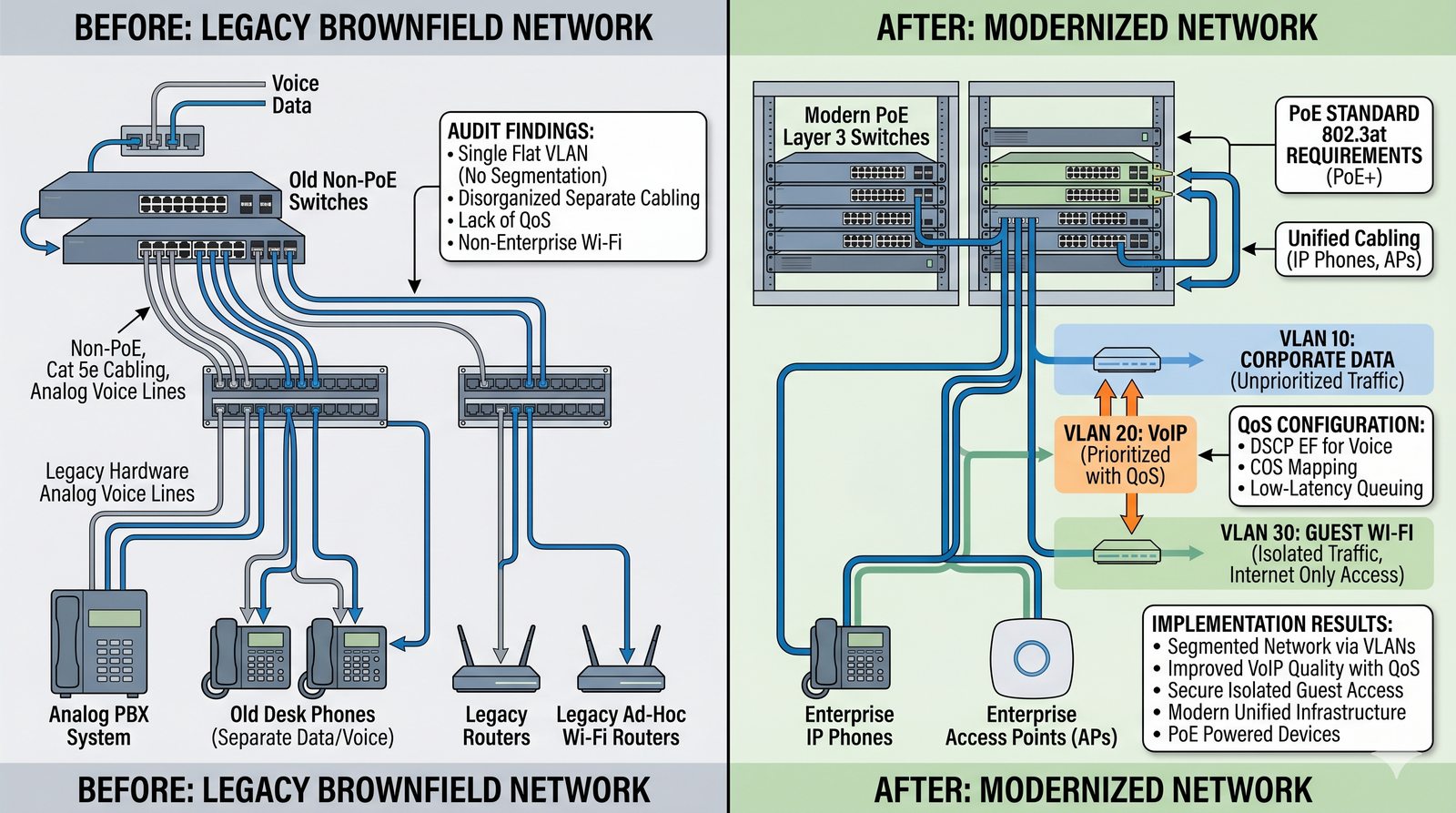

Przedstawiony przykład modernizacji sieci biurowej doskonale ilustruje typowe wyzwania w projektach Brownfield. Wdrożenie telefonii IP wymaga nie tylko odpowiedniego sprzętu, ale także starannego zaplanowania architektury sieci pod kątem jakości usług. Kluczowym elementem jest zapewnienie odpowiedniej przepustowości i niskich opóźnień dla ruchu głosowego, co osiąga się poprzez implementację mechanizmów QoS na przełącznikach i routerach. Dodatkowo separacja ruchu głosowego od danych za pomocą VLAN zapobiega wzajemnemu zakłócaniu się tych dwóch typów ruchu. W praktyce często spotyka się sytuacje, w których zaniedbanie tych aspektów prowadzi do niezadowalającej jakości połączeń telefonicznych.

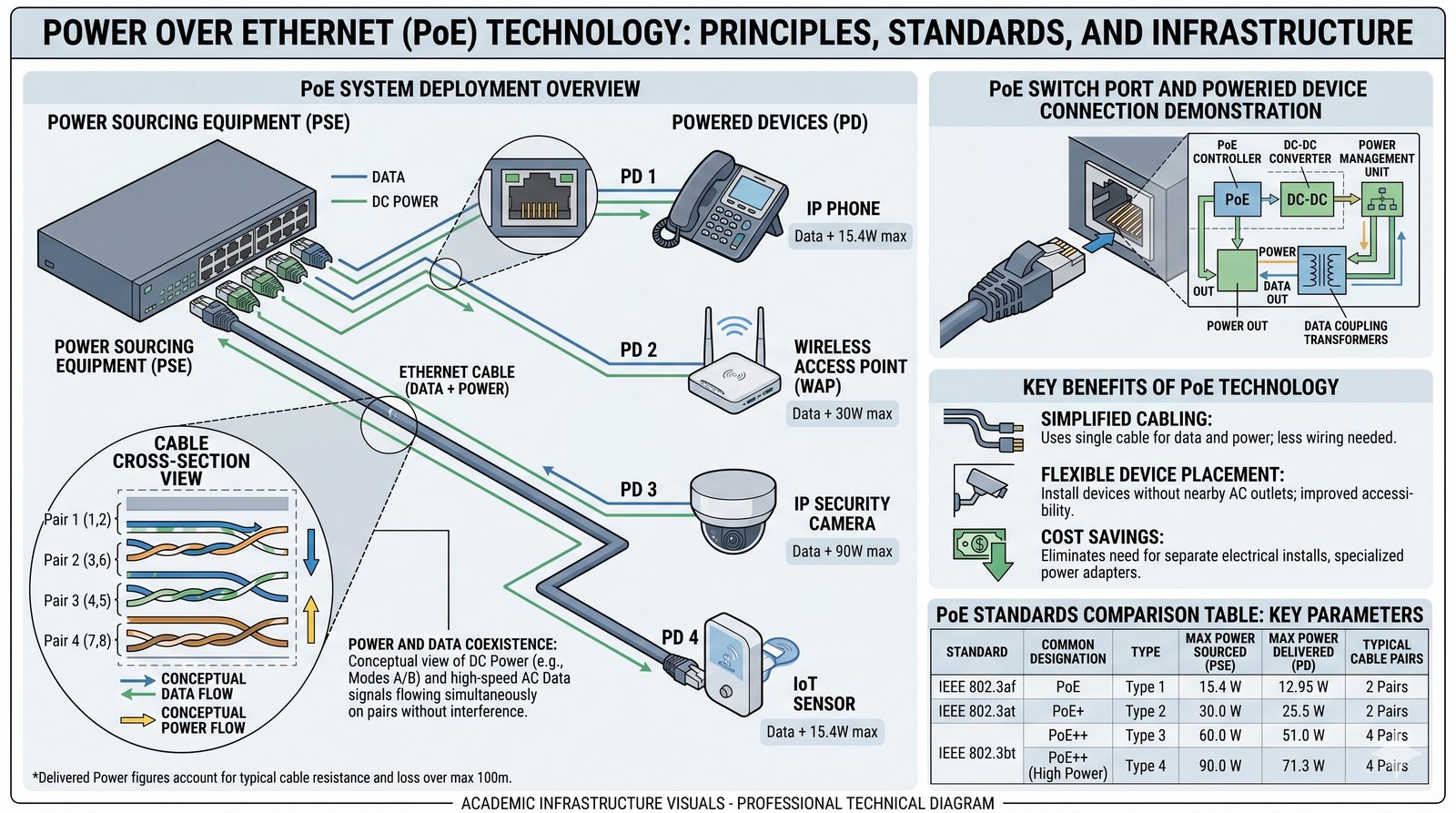

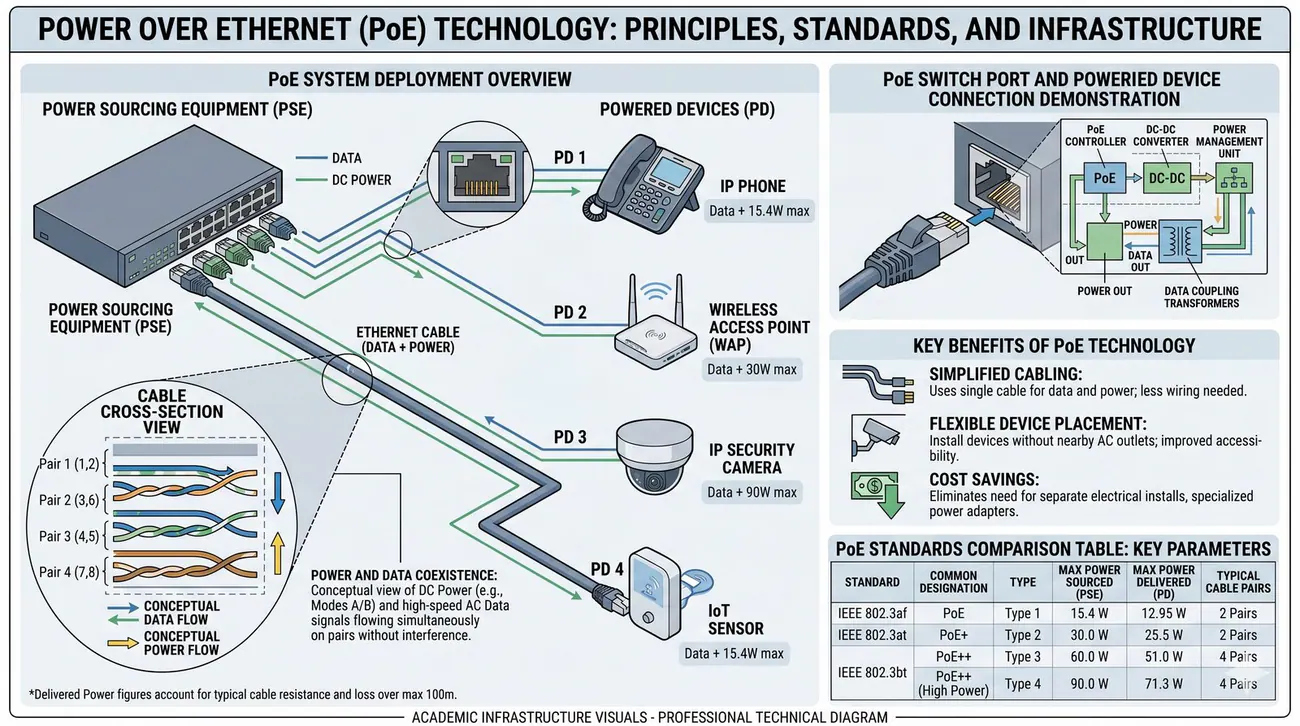

Technologia PoE znacząco upraszcza instalację urządzeń sieciowych, eliminując konieczność prowadzenia oddzielnego okablowania zasilającego. W przypadku modernizacji istniejącej sieci, wymiana przełączników na modele z obsługą PoE jest zazwyczaj prostsza i tańsza niż układanie nowych obwodów elektrycznych. Przy wyborze przełączników PoE należy zwrócić uwagę na całkowity budżet mocy, czyli sumaryczną moc, jaką przełącznik może dostarczyć do podłączonych urządzeń. Warto również rozważyć zastosowanie zarządzalnych listw PDU, które umożliwiają monitorowanie i zdalne zarządzanie zasilaniem poszczególnych urządzeń w szafie.

Skróty użyte w tym slajdzie:
VoIP - Voice over IP - transmisja głosu z wykorzystaniem protokołu IP.
PoE - Power over Ethernet - zasilanie urządzeń przez skrętkę sieciową wraz z danymi.
VLAN - Virtual LAN - wirtualna sieć lokalna wydzielona logicznie.
QoS - Quality of Service - mechanizmy priorytetyzacji ruchu.
PDU - Power Distribution Unit - listwa zasilająca do montażu w szafie RACK, często z monitoringiem.

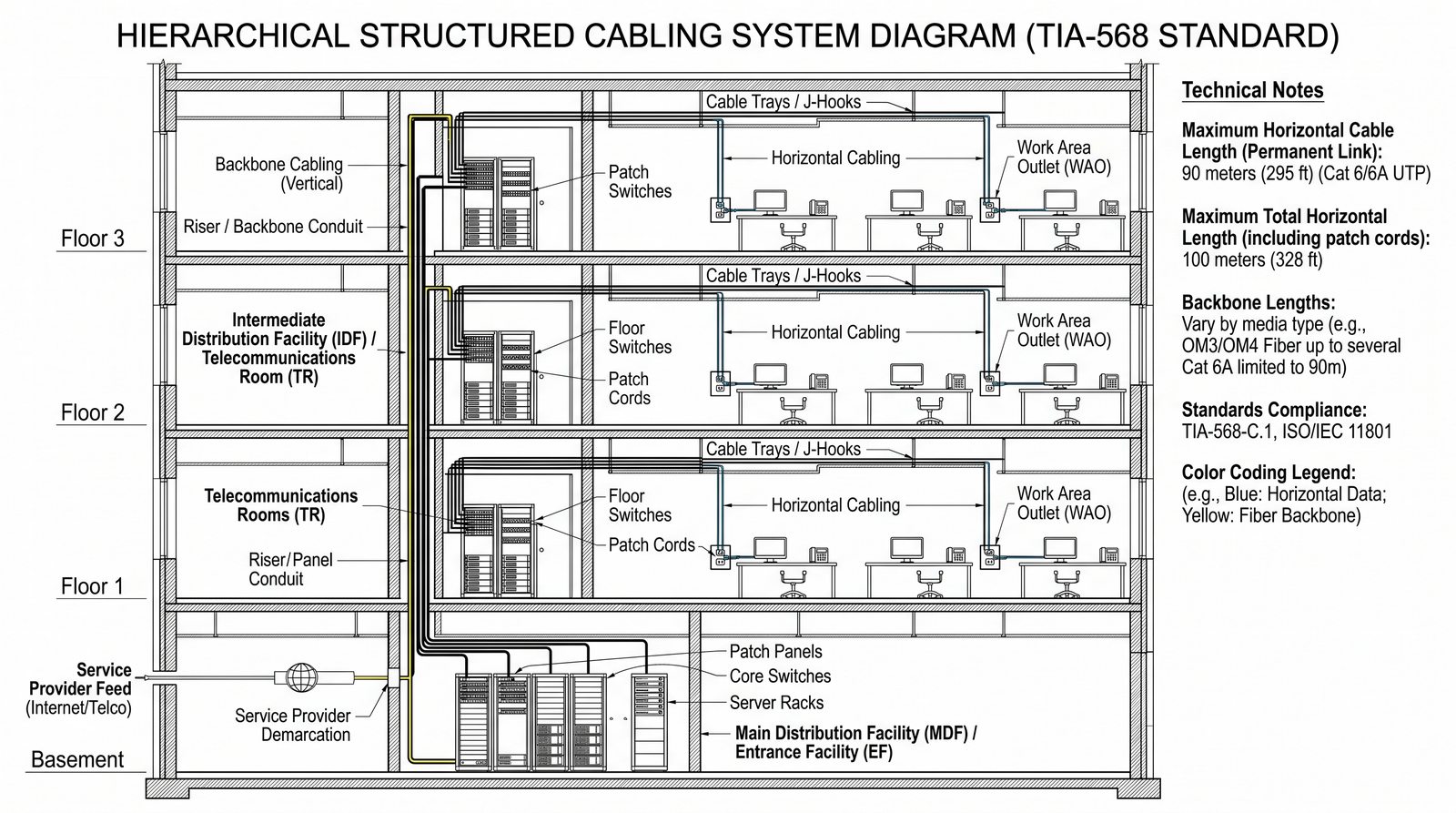

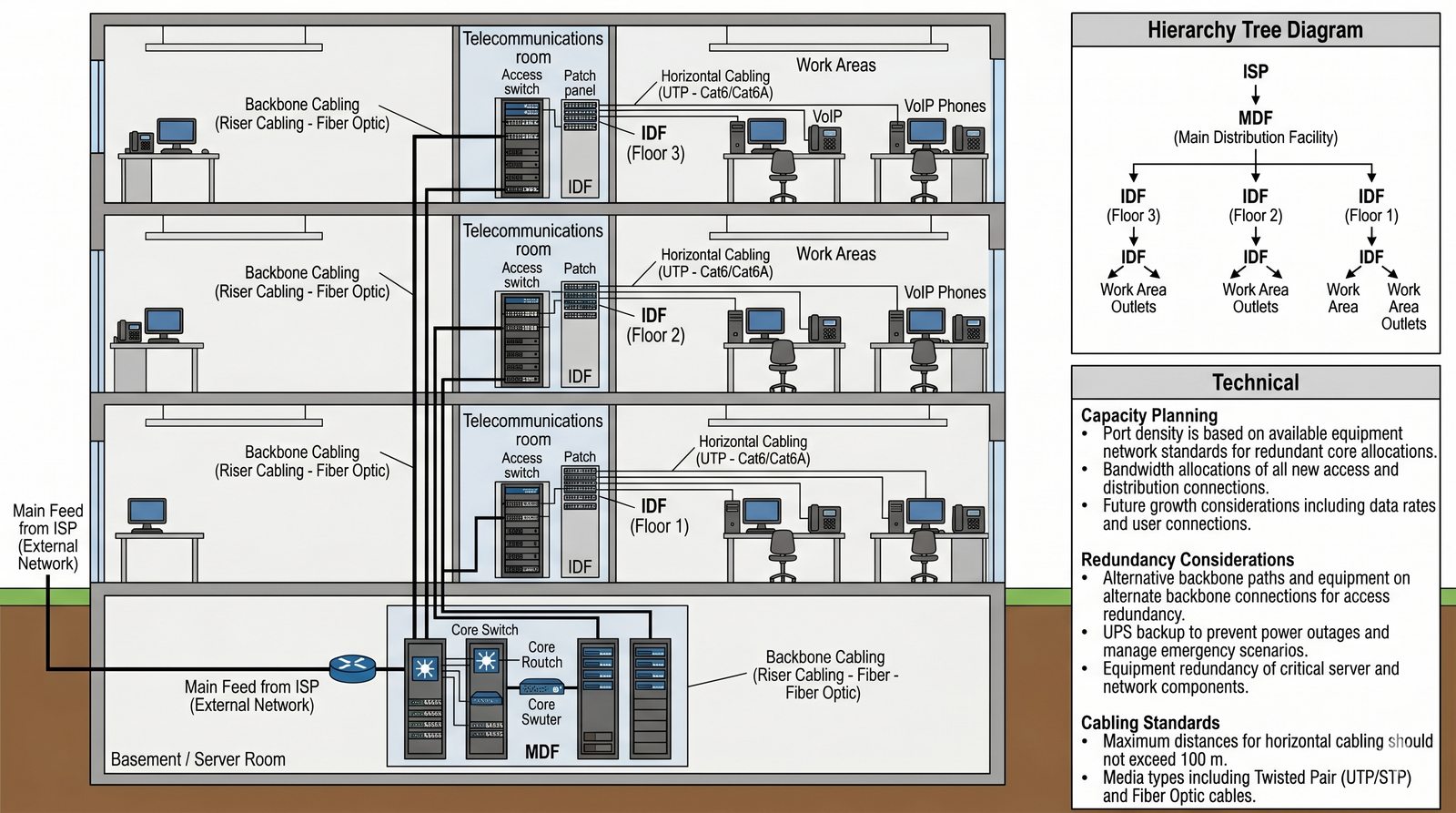

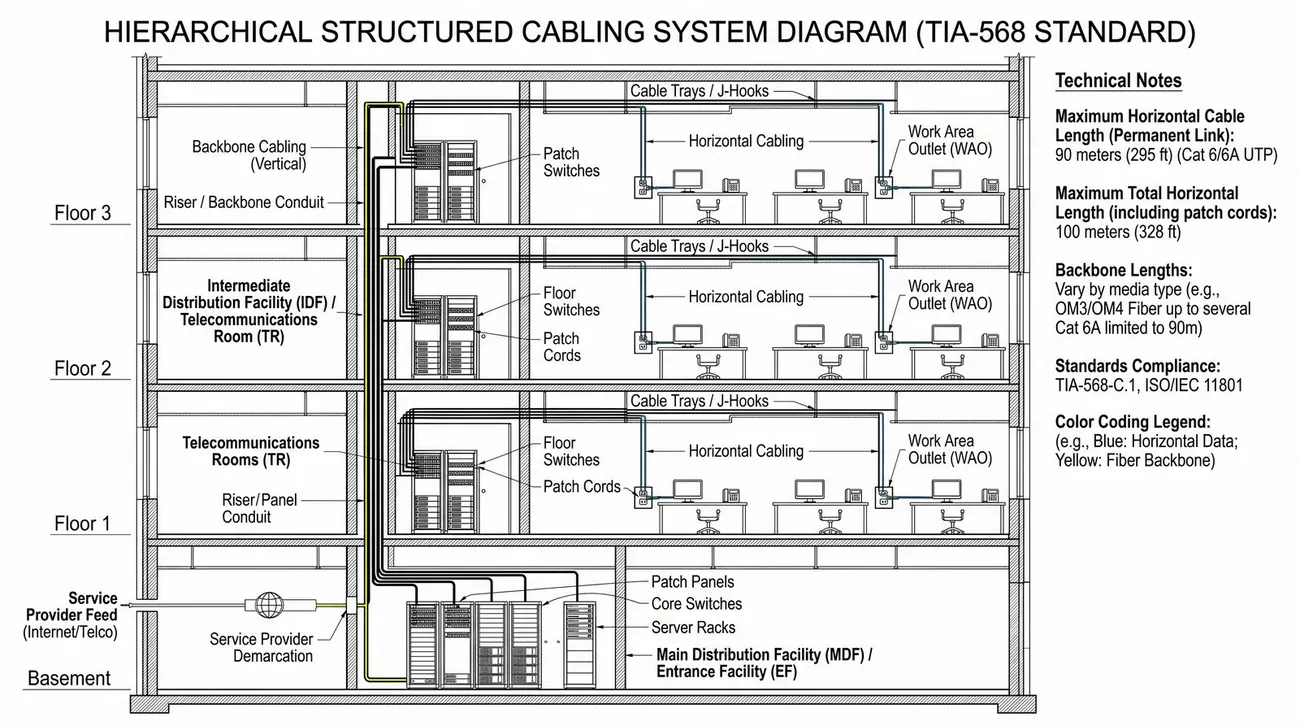

Model hierarchiczny okablowania strukturalnego jest fundamentem nowoczesnych instalacji telekomunikacyjnych i stanowi podstawę do projektowania niezawodnych sieci komputerowych. Główną zaletą tego modelu jest jego skalowalność i łatwość zarządzania - każda warstwa pełni określoną funkcję, a ewentualne problemy można szybko zlokalizować i wyizolować. Okablowanie pionowe, zwane również szkieletowym, stanowi kręgosłup całej instalacji i powinno być projektowane z uwzględnieniem przyszłej rozbudowy. Okablowanie poziome natomiast obsługuje bezpośrednio użytkowników końcowych i musi być elastyczne, aby umożliwiać łatwe zmiany aranżacji biura.

Dobrze zaprojektowany system okablowania strukturalnego powinien służyć bez większych modyfikacji przez co najmniej 10-15 lat. Dlatego tak ważne jest przewidzenie przyszłych potrzeb organizacji na etapie projektowania.

Standardy okablowania strukturalnego precyzyjnie określają nie tylko parametry techniczne kabli, ale także zasady prowadzenia tras kablowych, promienie gięcia i metody testowania. Przestrzeganie tych norm jest kluczowe dla uzyskania gwarancji producenta na wykonaną instalację. W praktyce warto również zadbać o odpowiednie oznakowanie wszystkich kabli i gniazdek, co znacznie ułatwia późniejsze zarządzanie siecią.

Systematyczne podejście do projektowania okablowania strukturalnego przynosi wymierne korzyści w postaci niższych kosztów utrzymania i większej niezawodności sieci w całym cyklu życia instalacji.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

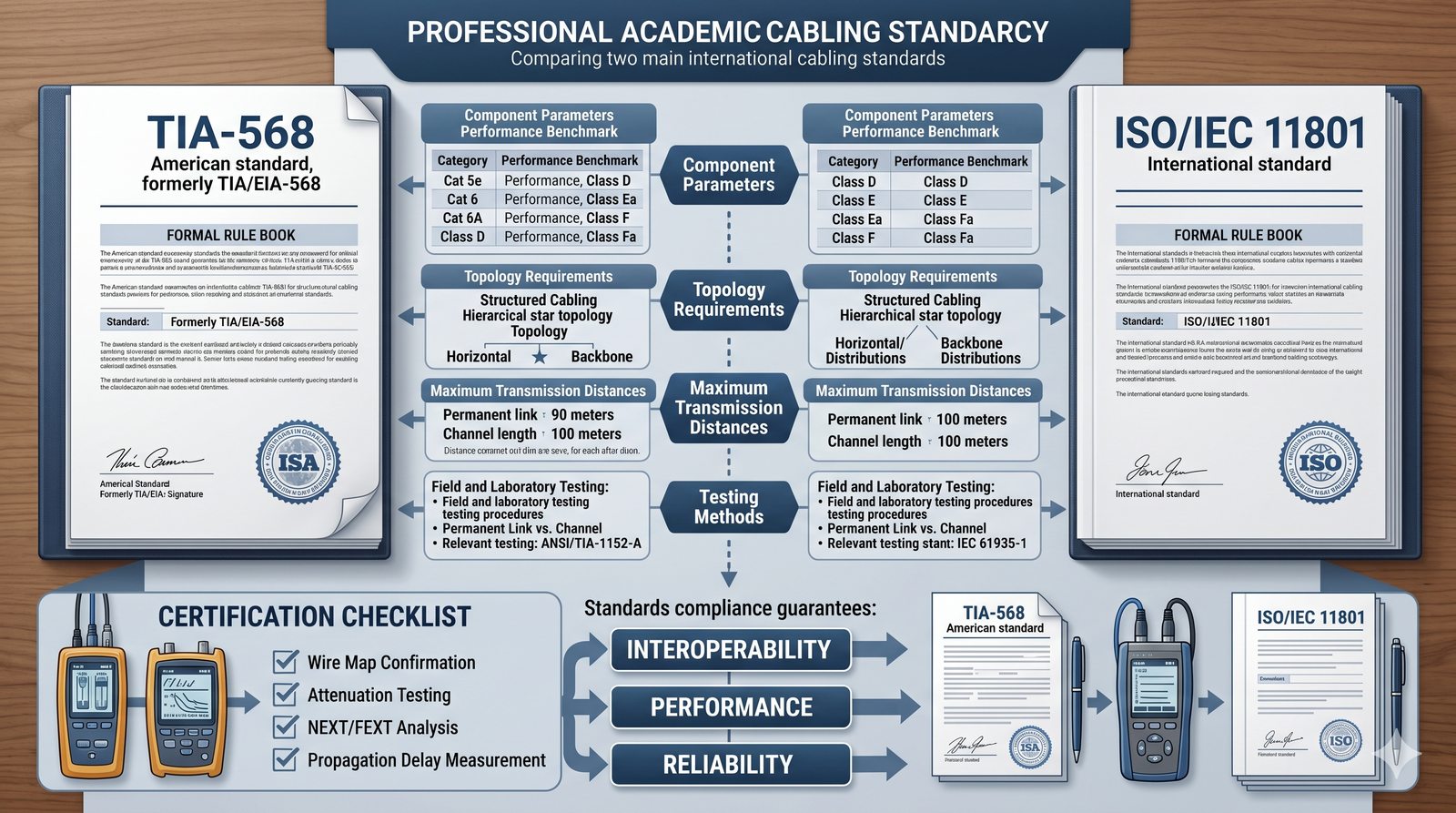

Standardy okablowania strukturalnego, takie jak międzynarodowy ISO/IEC 11801, europejska i polska norma PN-EN 50173 oraz amerykańska norma ANSI/TIA-568, są owocem wieloletnich prac komitetów normalizacyjnych i stanowią formalny punkt odniesienia w sporach inżynierskich oraz odbiorach inwestycji. Normy określają nie tylko parametry transmisyjne poszczególnych komponentów (np. tłumienność wtrąceniową, przesłuch zbliżny NEXT, tłumienność odbicia RL), ale także procedury pomiarowe i certyfikacyjne, które pozwalają obiektywnie ocenić jakość wykonanej pracy. Zgodność z normami jest kluczowa dla uzyskania wieloletniej (często 25-letniej) gwarancji systemowej oferowanej przez czołowych producentów pasywnego okablowania.

W praktyce inżynierskiej każda nowo zainstalowana linia kablowa musi zostać poddana certyfikacji za pomocą skalibrowanego miernika polowego kategorii co najmniej odpowiadającej instalacji (np. Fluke Networks DSX CableAnalyzer). W Europie, w tym w Polsce, kluczowym aspektem prawnym jest również unijne Rozporządzenie CPR (Construction Products Regulation nr 305/2011) oraz zharmonizowana norma PN-EN 50575, które klasyfikują kable teleinformatyczne pod kątem ich reakcji na ogień. Projektant sieci ma obowiązek uwzględnić klasę CPR wymaganą dla danego typu obiektu budowlanego (np. trasy ewakuacyjne, serwerownie czy przestrzenie biurowe), zapewniając optymalny poziom bezpieczeństwa pożarowego.

Skróty użyte w tym slajdzie:
ISO/IEC - International Organization for Standardization / International Electrotechnical Commission - organizacje wydające normy międzynarodowe.
PN-EN - Polska Norma wprowadzająca normę europejską (EN) - oznaczenie norm krajowych zharmonizowanych z europejskimi.
ANSI/TIA-568 - amerykański standard komercyjnego okablowania telekomunikacyjnego budynków.
CPR - Construction Products Regulation - unijne rozporządzenie 305/2011 regulujące właściwości wyrobów budowlanych, w tym kable.
NEXT - Near-End Crosstalk - przesłuch zbliżny, parametr jakości toru transmisyjnego.
RL - Return Loss - tłumienność odbicia, parametr odbijania sygnału w torze.
RJ-45 / 8P8C - standard złącza ośmiostykowego stosowanego w okablowaniu miedzianym.

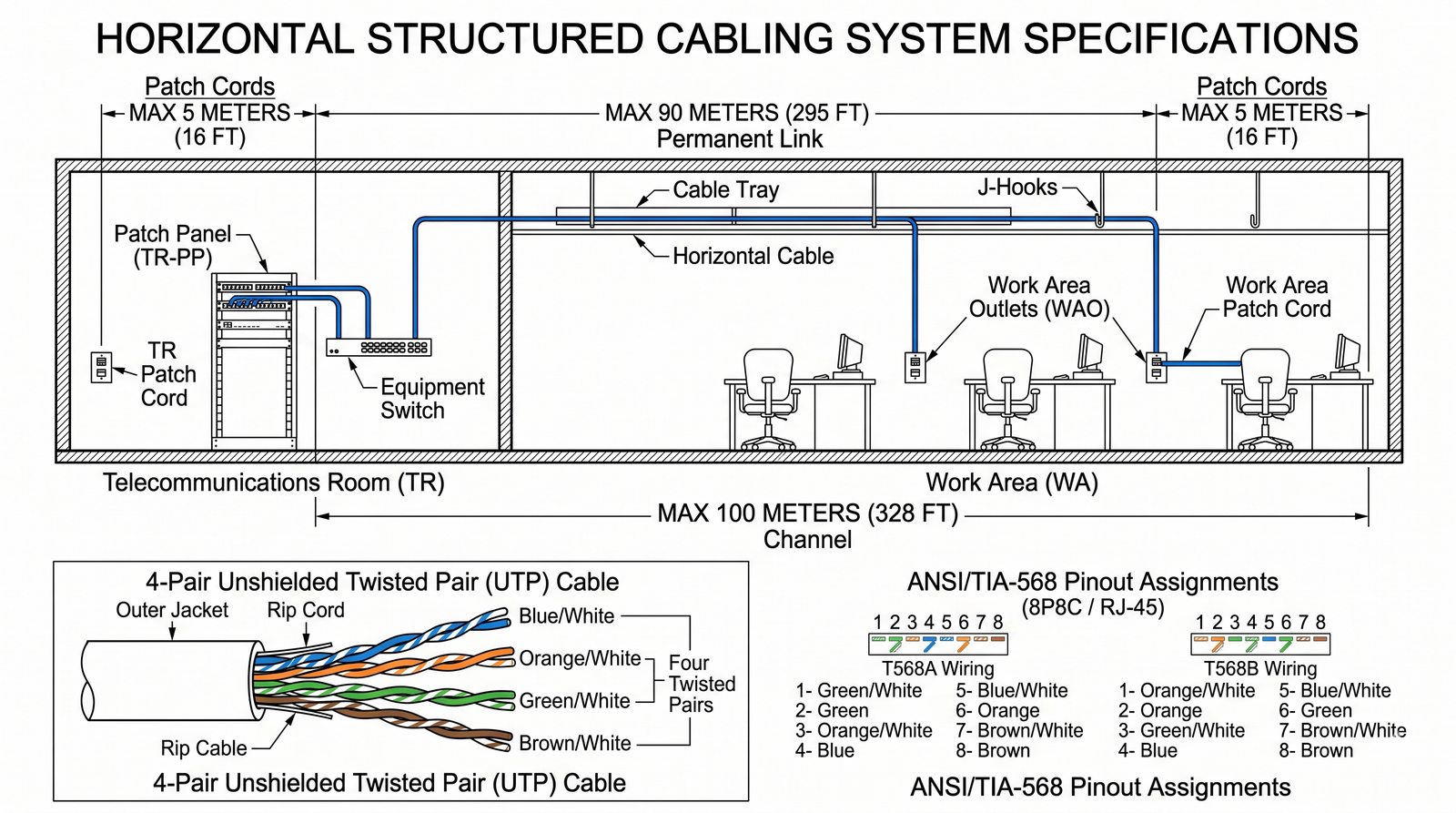

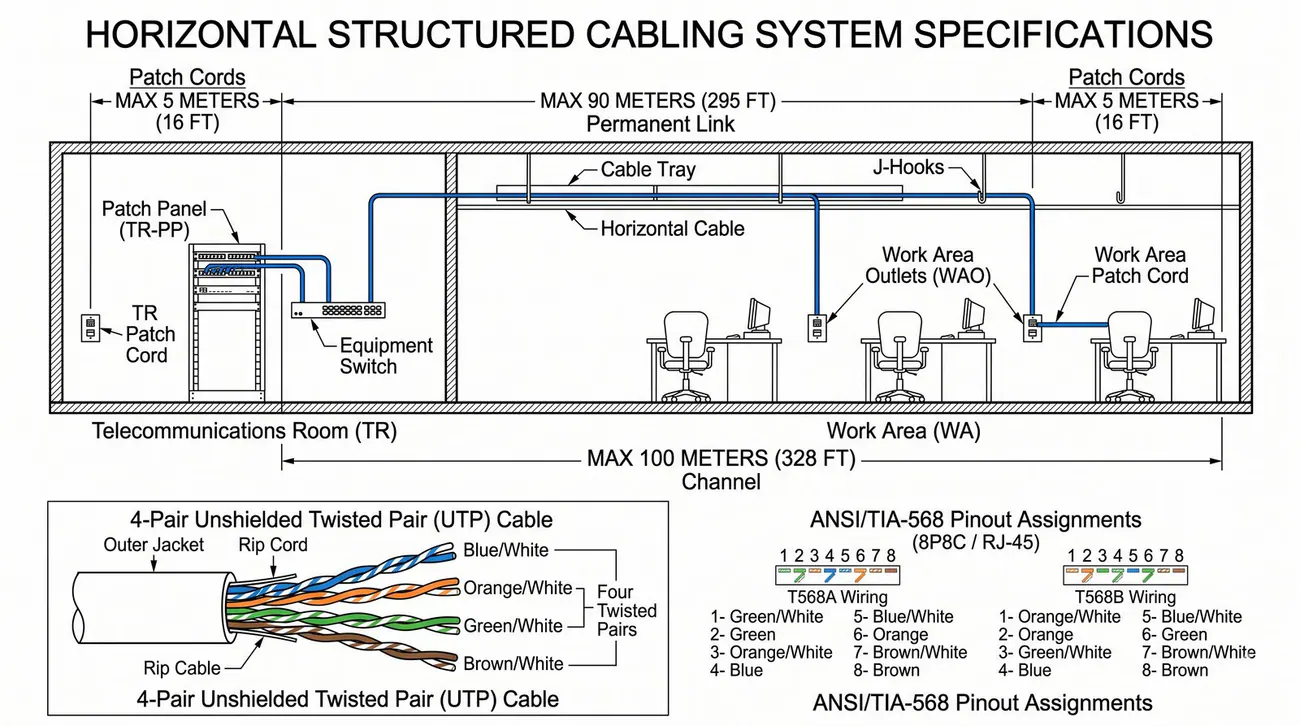

Okablowanie poziome stanowi najbardziej rozległą część systemu okablowania strukturalnego, ponieważ dociera bezpośrednio do każdego stanowiska pracy w budynku. Kluczowym ograniczeniem jest maksymalna długość toru kablowego wynosząca 90 metrów, co wynika z fizycznych właściwości transmisji sygnału w skrętce miedzianej. Przekroczenie tej odległości może prowadzić do nadmiernego tłumienia sygnału i błędów transmisji, nawet przy zastosowaniu najwyższych kategorii kabli. Projektując okablowanie poziome, należy uwzględnić lokalizację szaf dystrybucyjnych tak, aby wszystkie gniazdka znajdowały się w dopuszczalnej odległości.

W nowoczesnych biurach coraz częściej stosuje się zasadę projektowania elastycznego, która zakłada rozmieszczenie gniazdek w regularnej siatce, na przykład co 2-3 metry, zamiast dopasowywania ich do aktualnego układu mebli. Takie podejście pozwala na łatwą reorganizację przestrzeni biurowej bez konieczności przekładania okablowania. W praktyce na każde stanowisko pracy zaleca się zainstalowanie co najmniej dwóch gniazdek sieciowych, aby umożliwić podłączenie komputera i telefonu IP. W przypadku sal konferencyjnych liczba gniazdek powinna być znacznie większa, aby obsłużyć wszystkich uczestników spotkania.

Skróty użyte w tym slajdzie:
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny (szafa piętrowa).
patchcord - kabel krosowy - krótki przewód łączący gniazdo lub panel z portem urządzenia aktywnego.

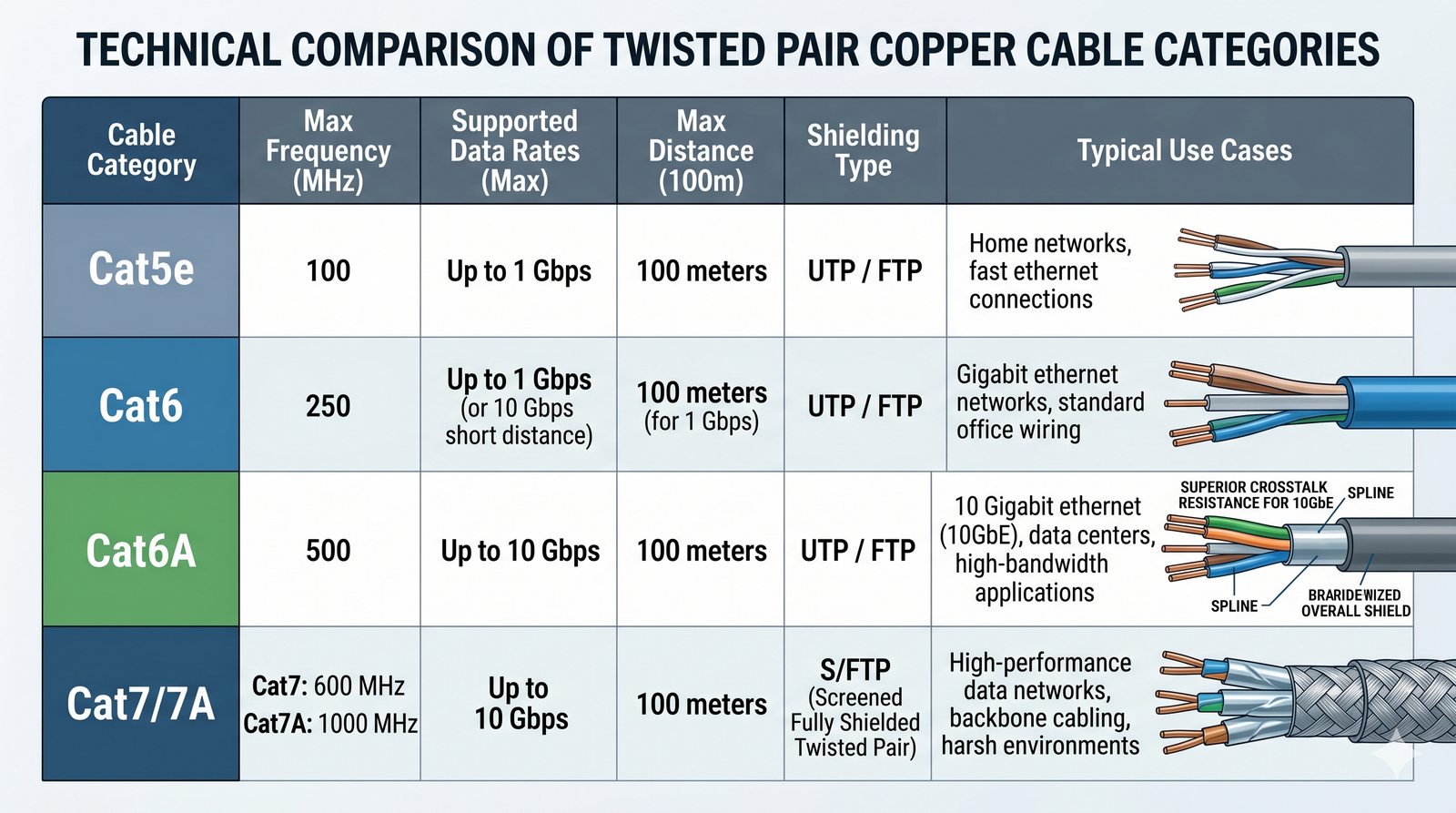

Wybór odpowiedniej kategorii skrętki miedzianej to jedna z kluczowych decyzji projektowych, która wpływa na przepustowość sieci przez wiele lat. Kategoria 5e, choć wciąż spotykana w starszych instalacjach, jest obecnie uznawana za minimalne wymaganie i nie zapewnia wystarczającego zapasu na przyszłość. Kategoria 6 stała się standardem w nowych instalacjach biurowych, oferując dobry kompromis między ceną a wydajnością. Dla najbardziej wymagających zastosowań, takich jak centra danych czy środowiska o dużym zagęszczeniu urządzeń, zaleca się stosowanie kategorii 6A, która w pełni wspiera standard 10 Gigabit Ethernet na pełnym dystansie 100 metrów.

Warto pamiętać, że o końcowej wydajności toru transmisyjnego decyduje nie tylko sam kabel, ale wszystkie komponenty systemu - gniazdka, panele krosownicze i kable krosowe. Dlatego zaleca się stosowanie komponentów tej samej kategorii i najlepiej tego samego producenta, aby uzyskać pełną zgodność i gwarancję parametrów. Coraz większą popularnością cieszą się również rozwiązania ekranowane, które zapewniają lepszą ochronę przed zakłóceniami elektromagnetycznymi, szczególnie w środowiskach przemysłowych. Przy wyborze kabla należy również uwzględnić wymagania przeciwpożarowe wynikające z klasyfikacji CPR.

Skróty użyte w tym slajdzie:
AXT - Alien Crosstalk - przesłuch obcy między sąsiednimi kablami w wiązce.
S/FTP - para foliowana / całość foliowana i pleciona - oznaczenie konstrukcji ekranowanego kabla.
10GBASE-T - standard 10 Gigabit Ethernet w oparciu o skrętkę miedzianą.
CPR - Construction Products Regulation - rozporządzenie UE klasyfikujące kable pod kątem reakcji na ogień.

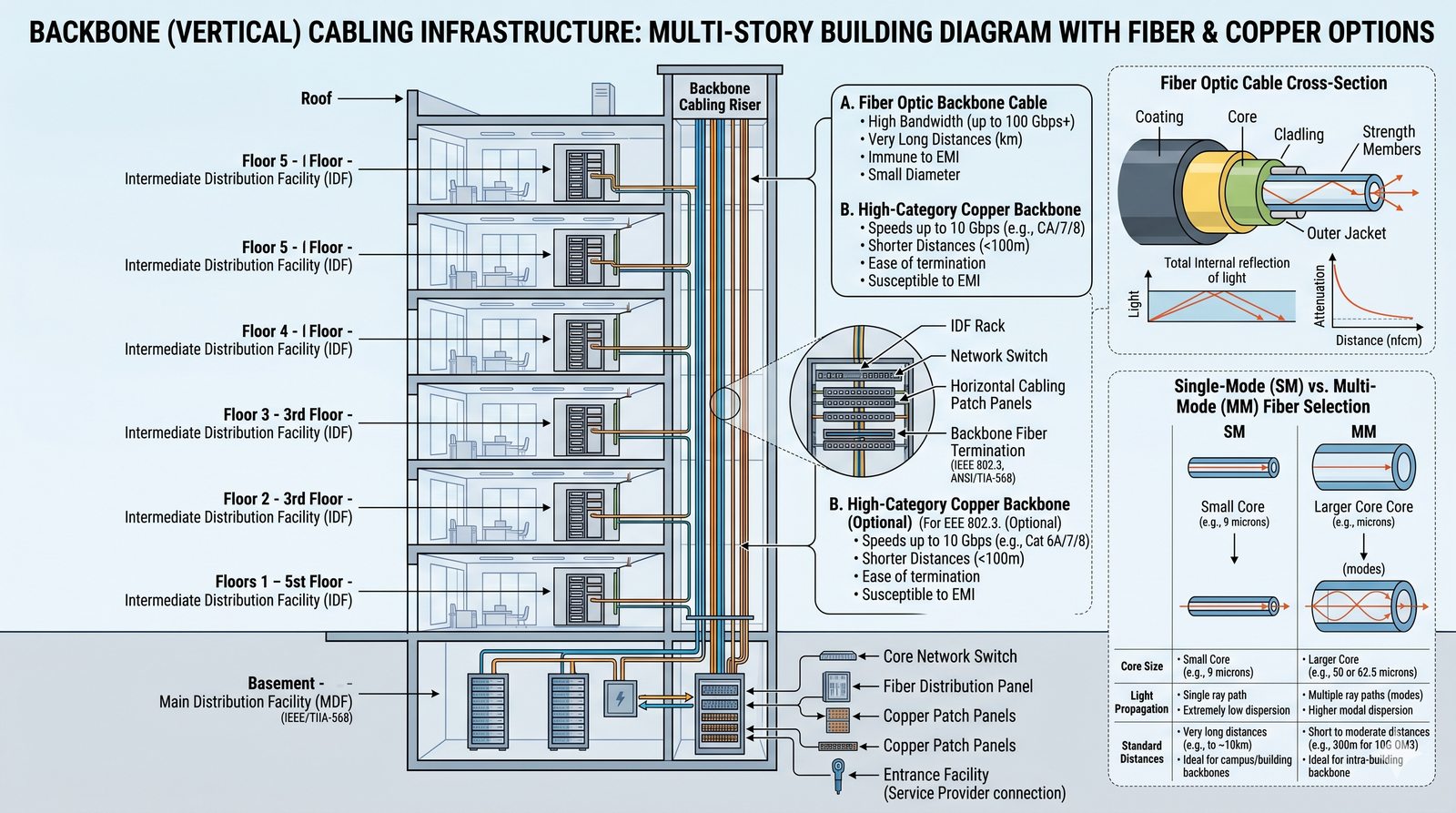

Okablowanie pionowe, zwane również szkieletowym, stanowi kręgosłup sieci i łączy ze sobą wszystkie punkty dystrybucyjne w budynku lub kampusie. Jego rola jest kluczowa, ponieważ od jego wydajności zależy przepustowość całej sieci - jeśli szkielet jest wąskim gardłem, wszystkie podłączone do niego segmenty będą działać wolno. Dlatego w okablowaniu pionowym standardem stały się już rozwiązania światłowodowe, które oferują praktycznie nieograniczoną przepustowość i są odporne na zakłócenia elektromagnetyczne. W nowoczesnych instalacjach stosuje się światłowody wielomodowe OM3 lub OM4, które zapewniają przepustowość do 100 Gb/s na potrzeby szkieletu.

Światłowody stanowią przyszłościowe rozwiązanie dla sieci szkieletowych, oferując praktycznie nieograniczone możliwości rozbudowy przepustowości. Coraz częściej znajdują zastosowanie nie tylko w okablowaniu pionowym, ale również w połączeniach serwerowych.

Projektując okablowanie pionowe, należy przewidzieć odpowiednią nadmiarowość, aby umożliwić przyszłą rozbudowę bez konieczności układania nowych kabli. Standardową praktyką jest instalowanie co najmniej dwóch włókien światłowodowych na każde połączenie - jedno jako aktywne, drugie jako rezerwowe. W dużych budynkach warto rozważyć zastosowanie okablowania pionowego w topologii podwójnej pętli, co zapewnia redundancję na wypadek uszkodzenia jednej z tras. Dodatkowo okablowanie pionowe powinno być prowadzone w oddzielnych trasach kablowych, aby uniknąć uszkodzeń mechanicznych i zakłóceń od innych instalacji.

Wybór między światłowodem wielomodowym a jednomodowym zależy przede wszystkim od wymaganych odległości transmisji i budżetu inwestycji. Dla połączeń wewnątrzbudynkowych zazwyczaj wystarczające są światłowody wielomodowe OM4.

Skróty użyte w tym slajdzie:
MDF - Main Distribution Frame - główny punkt dystrybucyjny sieci.
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny (szafa piętrowa).
OM3 / OM4 - klasy wielomodowych włókien światłowodowych o rosnącej przepustowości.

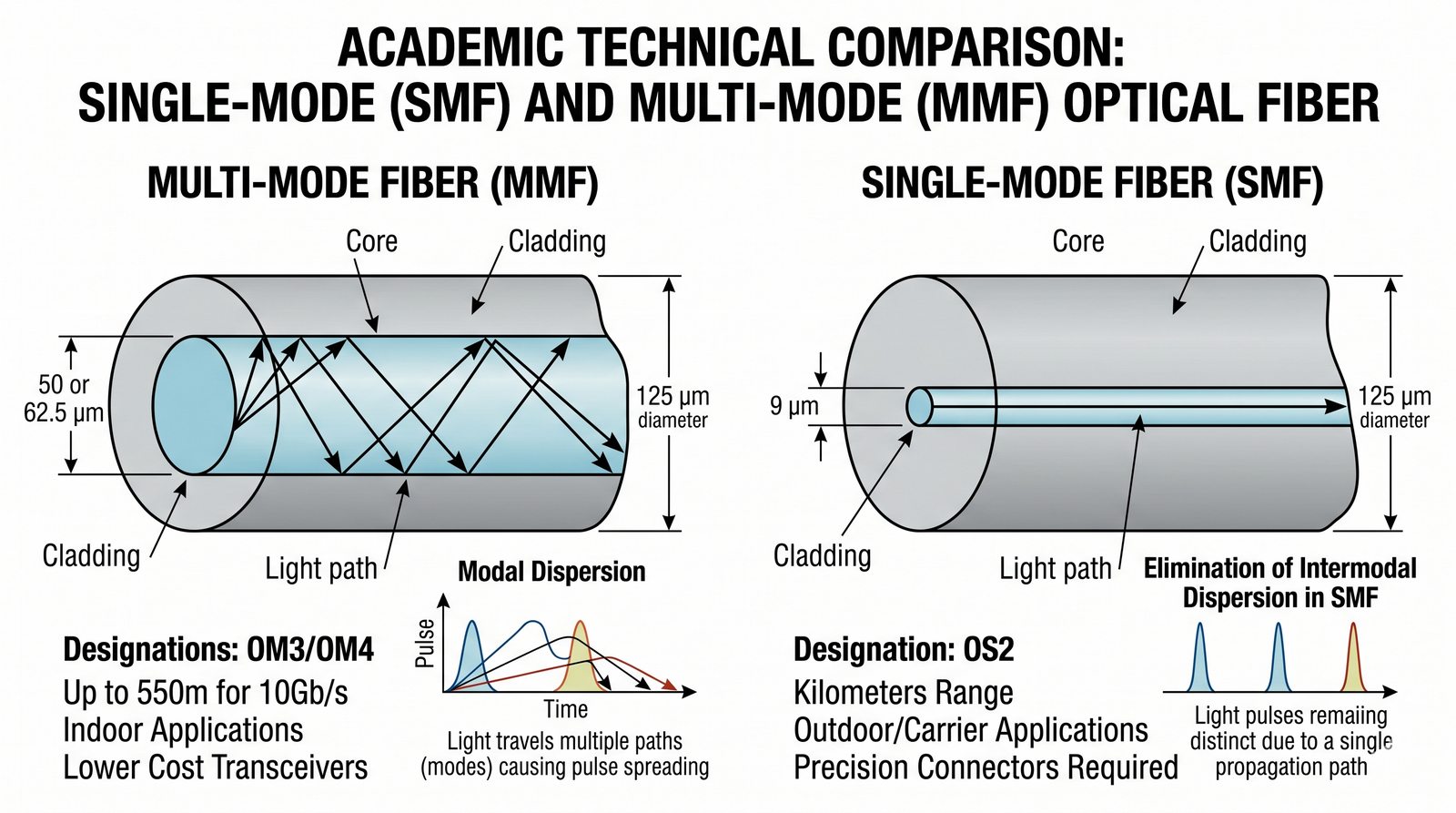

Wybór między światłowodem wielomodowym a jednomodowym to jedna z fundamentalnych decyzji przy projektowaniu sieci szkieletowej. Światłowód wielomodowy jest zazwyczaj tańszy w implementacji ze względu na niższy koszt nadajników i odbiorników, ale jego zasięg jest ograniczony do kilkuset metrów. Jest to idealne rozwiązanie do połączeń wewnątrz budynków i kampusów, gdzie odległości rzadko przekraczają 550 metrów. W praktyce dla nowych instalacji wewnątrzbudynkowych zaleca się stosowanie światłowodów wielomodowych OM4 lub OM5, które oferują największą przepustowość w swojej klasie.

Światłowód jednomodowy jest standardem w sieciach operatorskich i połączeniach międzybudynkowych, gdzie wymagane są odległości wielu kilometrów. Mimo wyższego kosztu komponentów aktywnych, jego zaletą jest praktycznie nieograniczona przepustowość i zasięg. Coraz częściej światłowód jednomodowy znajduje również zastosowanie w centrach danych, gdzie pozwala na transmisję na odległości do 10 km bez wzmacniaków. Przy projektowaniu infrastruktury warto rozważyć instalację światłowodu jednomodowego nawet na krótszych dystansach, jeśli istnieje prawdopodobieństwo przyszłej rozbudowy sieci poza obszar kampusu.

Skróty użyte w tym slajdzie:
MMF - Multi-Mode Fiber - światłowód wielomodowy.
SMF - Single-Mode Fiber - światłowód jednomodowy.
VCSEL - Vertical-Cavity Surface-Emitting Laser - tani laser stosowany w transmisji wielomodowej.
MAN - Metropolitan Area Network - miejska sieć rozległa.
WAN - Wide Area Network - sieć rozległa.

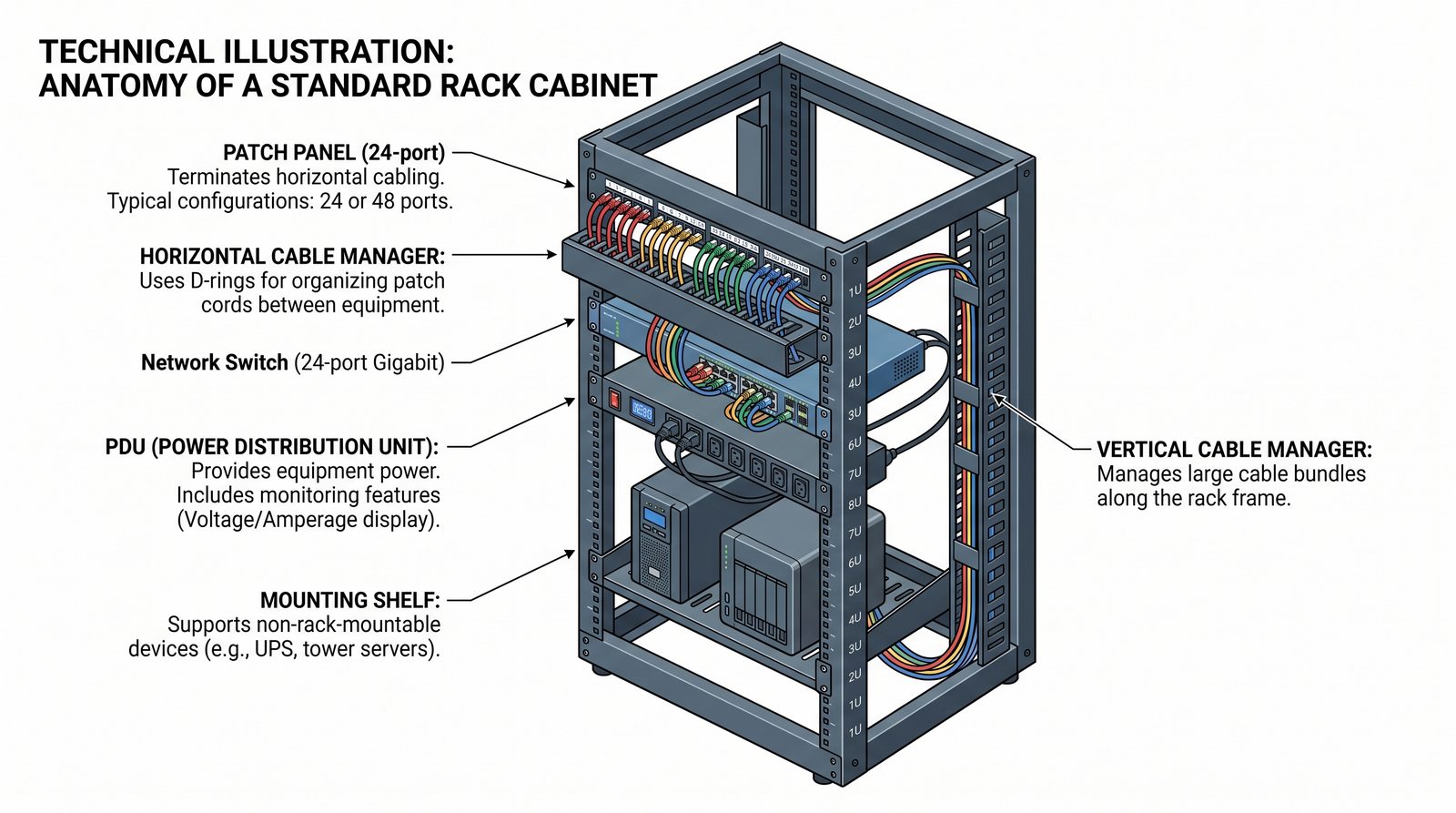

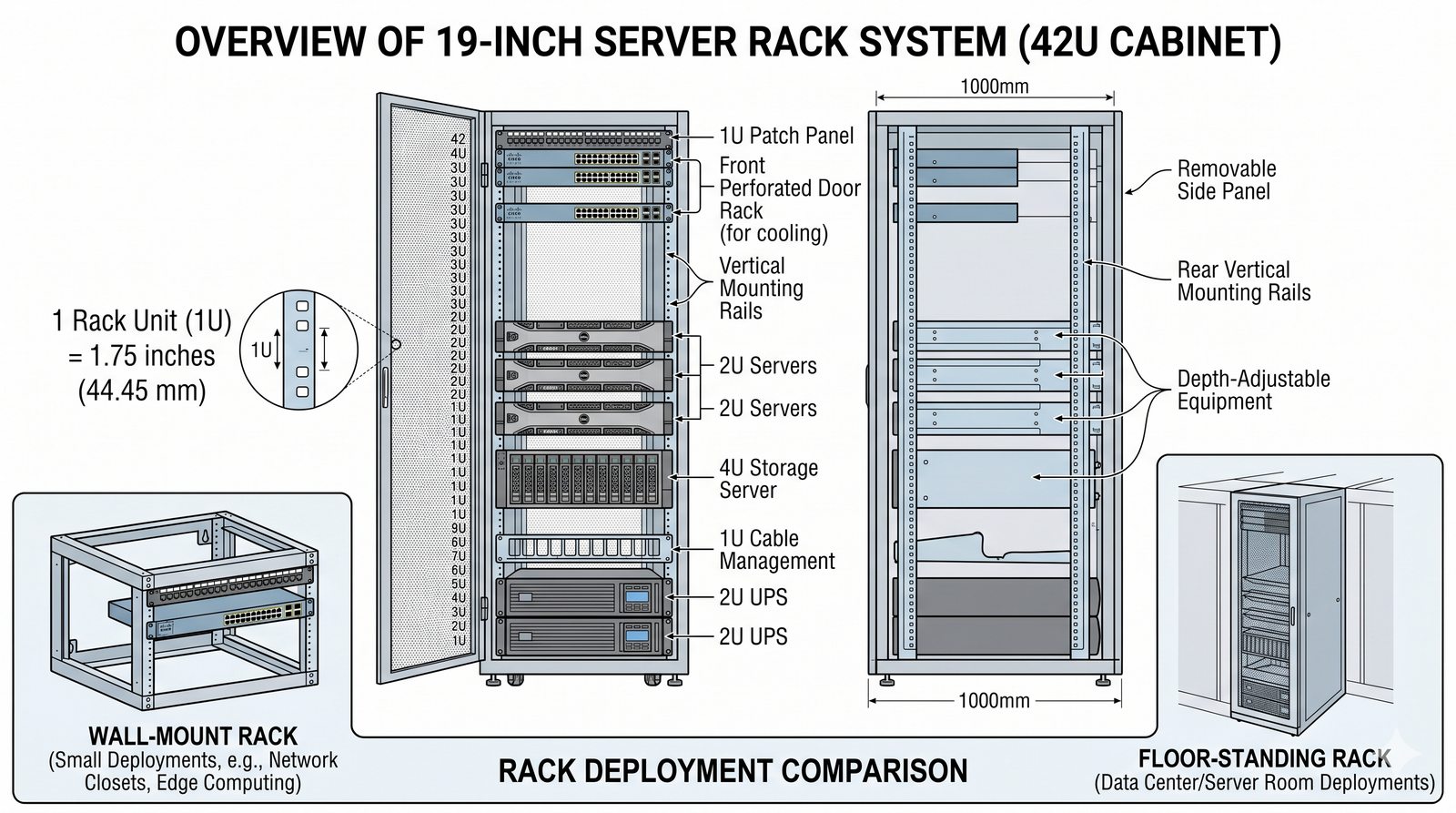

Szafy dystrybucyjne RACK są centralnym punktem każdej infrastruktury sieciowej, dlatego ich wybór i konfiguracja wymagają starannego planowania. Standardowa szerokość 19 cali jest powszechnie przyjęta w branży IT, co gwarantuje kompatybilność z urządzeniami różnych producentów. Przy wyborze szafy należy uwzględnić nie tylko wysokość w jednostkach U, ale także głębokość, która musi być dopasowana do najdłuższych urządzeń planowanych do montażu. Ważnym parametrem jest również udźwig szafy, szczególnie w przypadku instalacji ciężkich serwerów lub macierzy dyskowych.

Dobór odpowiedniej szafy RACK ma kluczowe znaczenie dla organizacji pracy i chłodzenia urządzeń. Warto przewidzieć co najmniej 20-30 procent wolnej przestrzeni na przyszłą rozbudowę infrastruktury.

Odpowiednie zarządzanie okablowaniem wewnątrz szafy ma ogromny wpływ na przepływ powietrza i efektywność chłodzenia. Zbyt duże zagęszczenie kabli może blokować przepływ powietrza i prowadzić do przegrzewania się urządzeń. Dlatego zaleca się stosowanie poziomych organizerów kablowych co 1-2 jednostki U oraz pionowych kanałów kablowych po bokach szafy. W nowoczesnych instalacjach coraz częściej stosuje się również rozwiązania do zarządzania kablami światłowodowymi, które wymagają szczególnej ostrożności ze względu na kruchość włókien. Dobrą praktyką jest pozostawienie wolnej przestrzeni co najmniej 20-30 procent szafy na przyszłą rozbudowę.

Skróty użyte w tym slajdzie:
RACK - standard szafy o szerokości 19 cali przeznaczonej do montażu urządzeń sieciowych.
UPS - Uninterruptible Power Supply - zasilacz awaryjny.
U - unit - jednostka wysokości szafy/urządzenia; 1U = 1,75 cala = 44,45 mm.

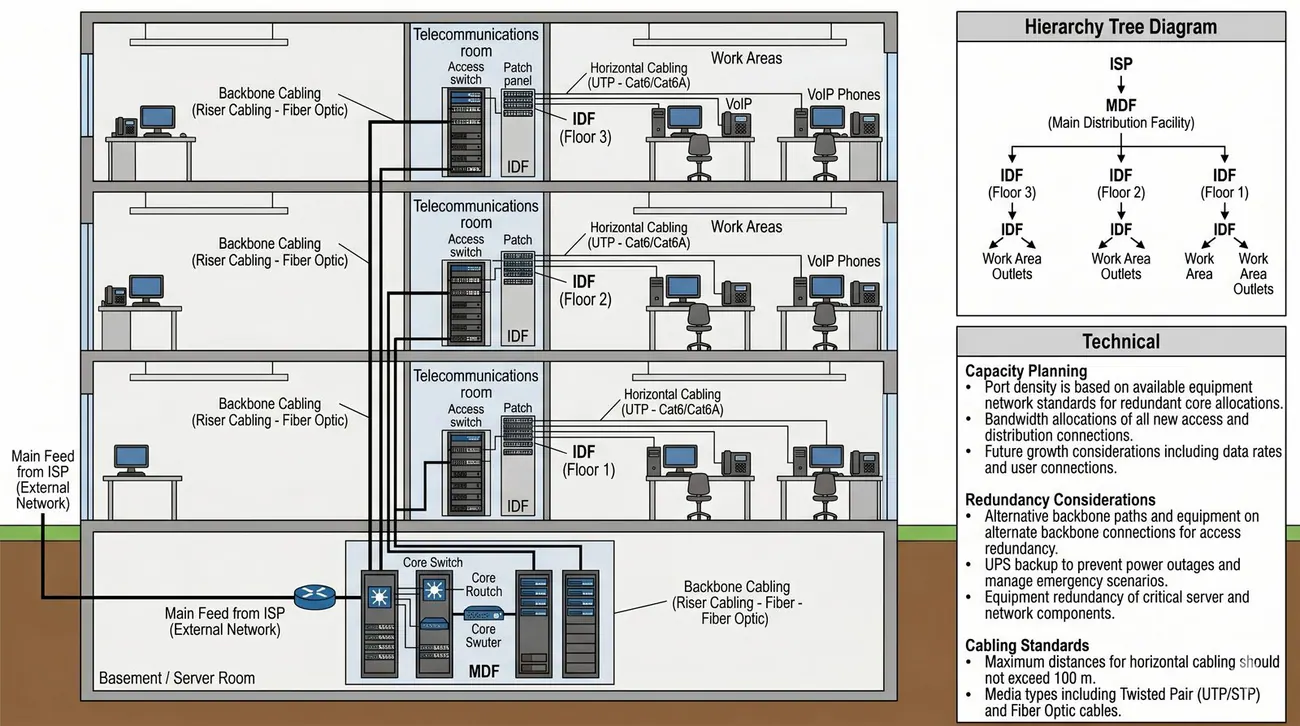

Podział na MDF i IDF jest kluczowy dla zachowania hierarchicznej struktury sieci i umożliwia efektywne zarządzanie okablowaniem w dużych budynkach. Główny punkt dystrybucyjny MDF jest sercem sieci, w którym zbiegają się wszystkie kluczowe połączenia i który często pełni funkcję punktu styku z siecią operatora telekomunikacyjnego. Szafy IDF rozmieszczone na poszczególnych piętrach lub w strefach budynku stanowią punkty agregacji dla okablowania poziomego. Taka architektura pozwala na ograniczenie długości kabli poziomych do maksymalnie 90 metrów, co jest zgodne z wymaganiami norm okablowania strukturalnego.

Przy projektowaniu punktów dystrybucyjnych należy uwzględnić nie tylko bieżące potrzeby, ale także przewidzieć miejsce na przyszłą rozbudowę. W praktyce zaleca się, aby szafy IDF były wyposażone w zapasowe puste panele i miejsce na dodatkowe przełączniki. Każdy punkt dystrybucyjny powinien mieć zapewnione odpowiednie zasilanie awaryjne UPS oraz klimatyzację, jeśli instaluje się w nim aktywny sprzęt sieciowy. Ważne jest również oznakowanie wszystkich kabli i portów w szafie, co znacznie ułatwia zarządzanie siecią i rozwiązywanie problemów. Współcześnie coraz częściej stosuje się inteligentne szafy z systemami monitorowania temperatury, wilgotności i dostępu.

Skróty użyte w tym slajdzie:
MDF - Main Distribution Frame - główny punkt dystrybucyjny sieci.
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny.

Panele krosownicze są jednym z najważniejszych elementów wyposażenia szafy RACK, ponieważ stanowią interfejs między stałym okablowaniem strukturalnym a aktywnym sprzętem sieciowym. Dzięki panelom krosowniczym możliwa jest elastyczna konfiguracja połączeń - zmiana przypisania gniazdka do portu przełącznika wymaga jedynie przepięcia kabla krosowego. W praktyce stosuje się panele 24- lub 48-portowe, które montuje się w szafie naprzemiennie z przełącznikami, co minimalizuje długość kabli krosowych.

Prawidłowe uziemienie instalacji teletechnicznych chroni zarówno personel, jak i delikatny sprzęt elektroniczny przed skutkami wyładowań atmosferycznych i przepięć sieciowych.

Organizery kabli są niezbędne do utrzymania porządku w szafie i zapewnienia prawidłowego przepływu powietrza. Bez odpowiednich organizerów kable szybko tworzą chaotyczną plątaninę, która utrudnia identyfikację połączeń i blokuje chłodzenie. Listwy zasilające PDU powinny być montowane z tyłu szafy lub z boku, aby nie blokować dostępu do urządzeń. W nowoczesnych instalacjach zaleca się stosowanie inteligentnych PDU z możliwością pomiaru mocy i monitorowania obciążenia każdego gniazda, co pozwala na optymalne zarządzanie zasilaniem i wykrywanie przeciążeń.

Skróty użyte w tym slajdzie:
PDU - Power Distribution Unit - listwa zasilająca do montażu w szafie, często z monitoringiem i zdalnym zarządzaniem.
RACK - standard szafy 19-calowej do montażu sprzętu sieciowego.

Pomieszczenie serwerowni jest najważniejszym punktem w całej infrastrukturze IT i musi spełniać szereg rygorystycznych norm, aby zagwarantować niezawodne działanie sprzętu. Temperatura w serwerowni powinna być utrzymywana w przedziale 18-27 stopni Celsjusza, a wilgotność względna między 40 a 60 procent. Zbyt niska wilgotność sprzyja powstawaniu ładunków elektrostatycznych, które mogą uszkodzić delikatne podzespoły elektroniczne. Z kolei zbyt wysoka wilgotność może prowadzić do korozji styków i zwarć. System klimatyzacji precyzyjnej musi pracować w trybie ciągłym 24 godziny na dobę przez 365 dni w roku.

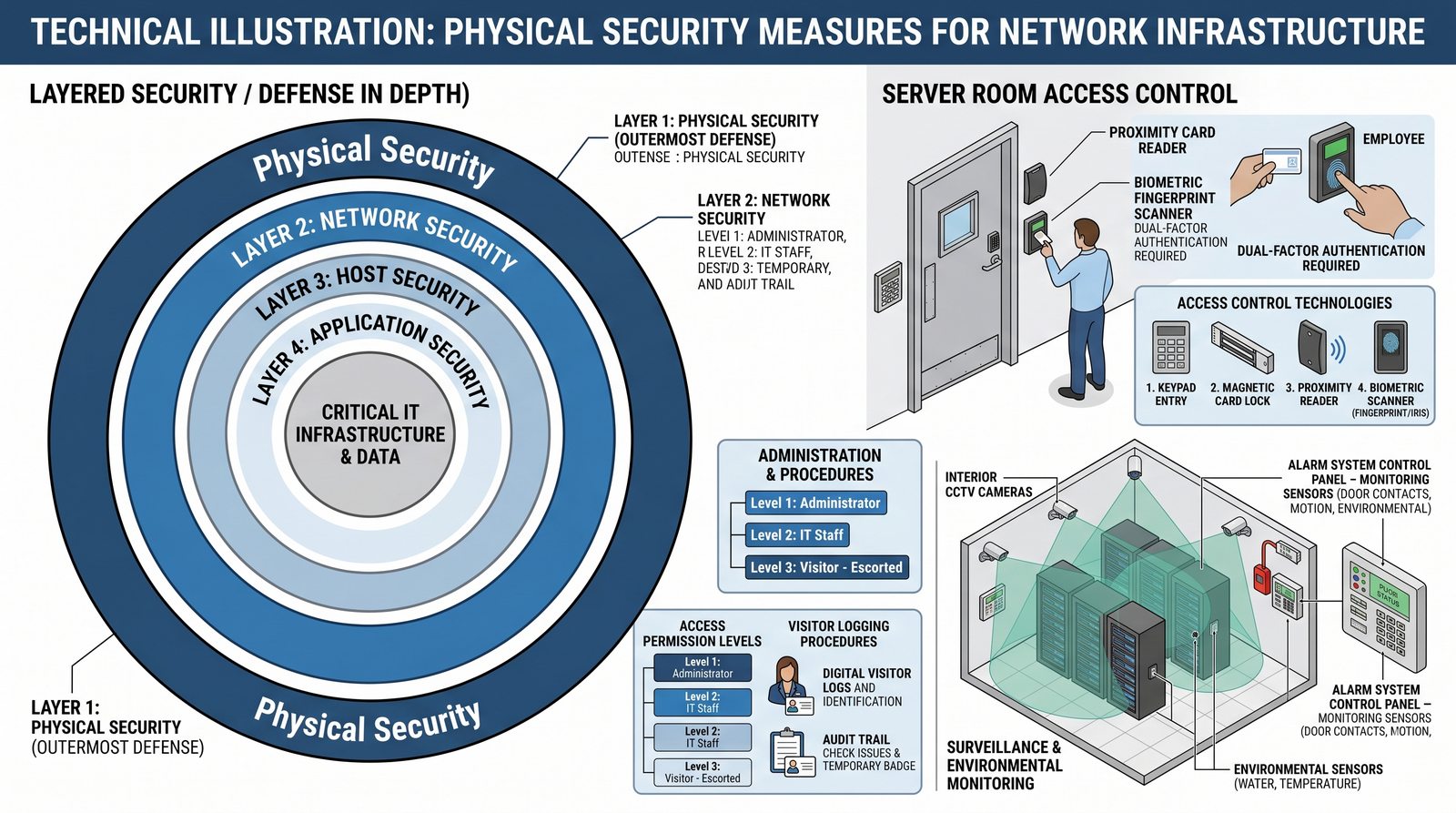

Dostęp do serwerowni powinien być ściśle kontrolowany i rejestrowany za pomocą systemu kontroli dostępu, najlepiej z wykorzystaniem kart zbliżeniowych lub czytników biometrycznych. W drzwiach warto zamontować zamek szyfrowy awaryjny na wypadek awarii systemu elektronicznego. Podłoga techniczna jest standardem w serwerowniach, ponieważ umożliwia prowadzenie okablowania pod podniesioną podłogę i ułatwia dystrybucję chłodnego powietrza. Wysokość podłogi technicznej powinna wynosić co najmniej 30-40 centymetrów, aby zapewnić wystarczająco dużo miejsca na okablowanie i przepływ powietrza.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

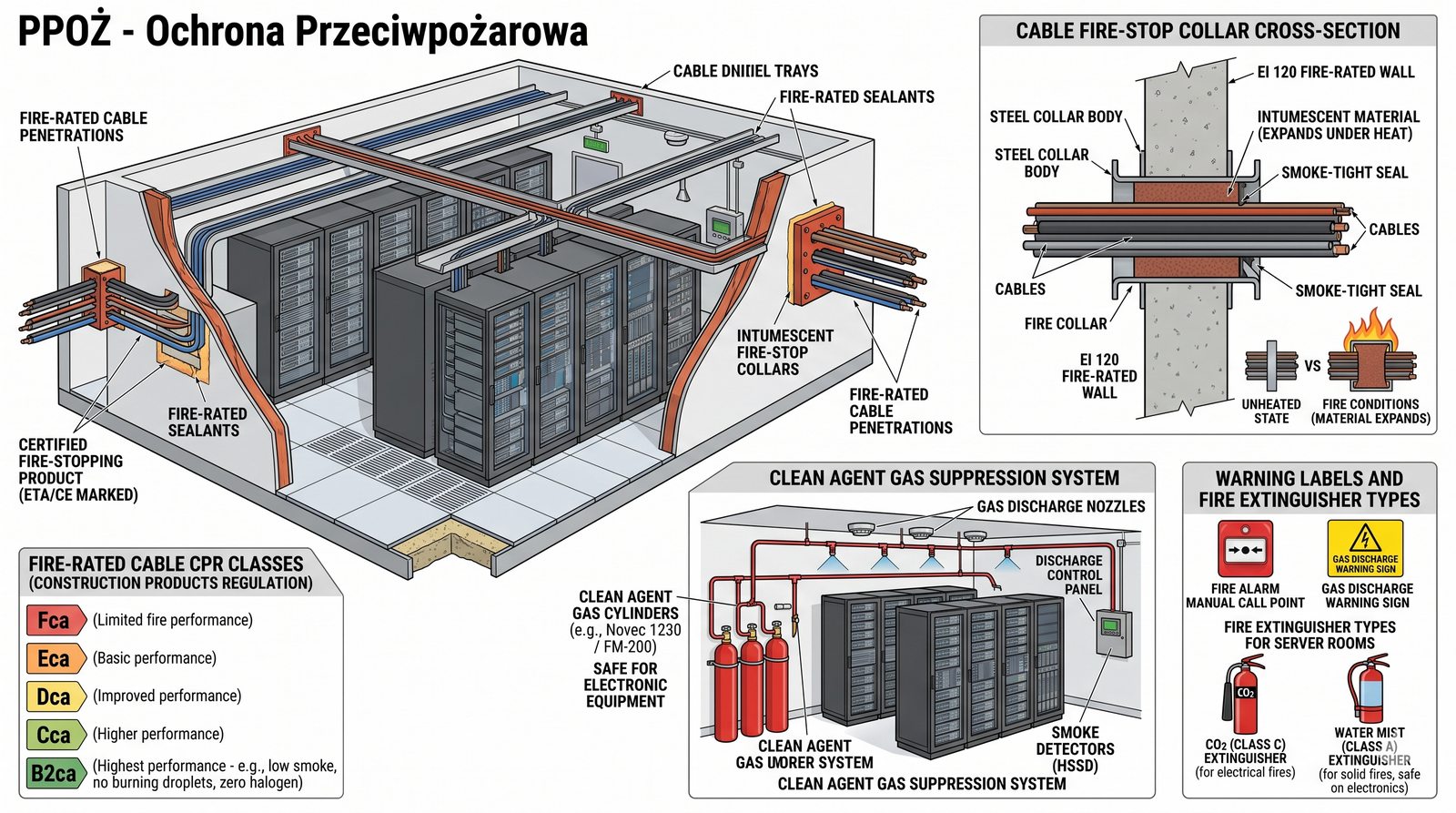

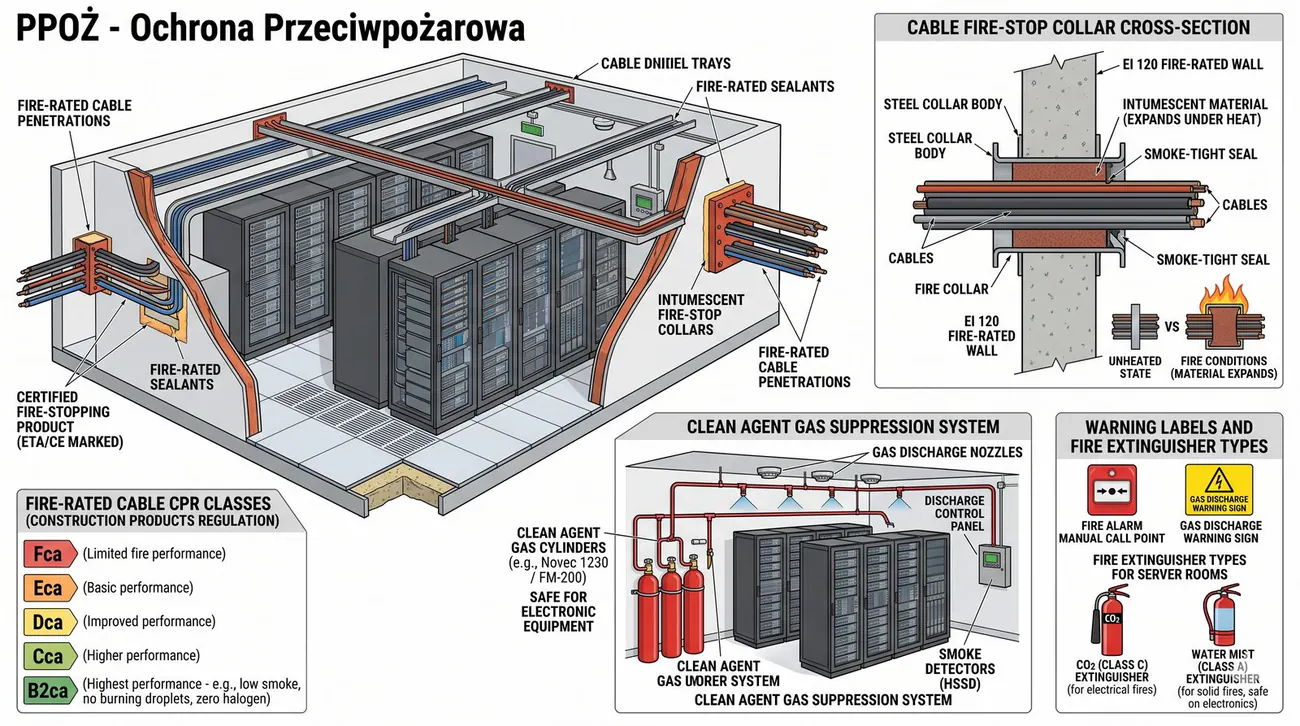

Bezpieczeństwo przeciwpożarowe w infrastrukturze sieciowej jest często niedoceniane, a jego zaniedbanie może prowadzić do katastrofalnych skutków. Przepusty ogniowe to specjalne uszczelnienia, które w przypadku pożaru zapobiegają rozprzestrzenianiu się ognia i dymu między strefami pożarowymi budynku. Każde przejście kabli przez ścianę lub strop stanowiący granicę strefy pożarowej musi być wyposażone w certyfikowany przepust. W praktyce oznacza to, że wszystkie otwory w ścianach i stropach, przez które prowadzone są kable, muszą być uszczelnione odpowiednimi materiałami o określonej klasie odporności ogniowej.

Bezpieczeństwo pożarowe instalacji kablowych jest regulowane przez szereg norm i przepisów, których przestrzeganie jest obowiązkowe. Stosowanie kabli LSZH i odpowiednich przepustów przeciwpożarowych może uratować życie w przypadku pożaru.

Wybór kabli o odpowiedniej klasyfikacji CPR (Construction Products Regulation) jest obowiązkowy w Unii Europejskiej i ma bezpośredni wpływ na bezpieczeństwo pożarowe budynku. Kable są klasyfikowane od najbezpieczniejszych klasy Aca do najmniej bezpiecznych Fca, przy czym do instalacji wewnątrz budynków zaleca się stosowanie kabli co najmniej klasy Eca. W serwerowniach stosuje się systemy gaszenia gazem (gazy obojętne lub chemiczne), ponieważ woda z systemów tryskaczowych mogłaby uszkodzić aparaturę elektroniczną.

Przepusty instalacyjne przez ściany oddzieleń pożarowych muszą być wykonane z certyfikowanych materiałów, które pod wpływem wysokiej temperatury rozszerzają się i blokują drogę ogniu oraz dymowi.

Skróty użyte w tym slajdzie:
PPOŻ - ochrona przeciwpożarowa - zespół wymagań i środków zapobiegających rozprzestrzenianiu się ognia.
DoP - Declaration of Performance - Deklaracja Właściwości Użytkowych wyrobu budowlanego.
CPR - Construction Products Regulation - rozporządzenie UE 305/2011 dotyczące wyrobów budowlanych.
PN-EN - Polska Norma wprowadzająca normę europejską.

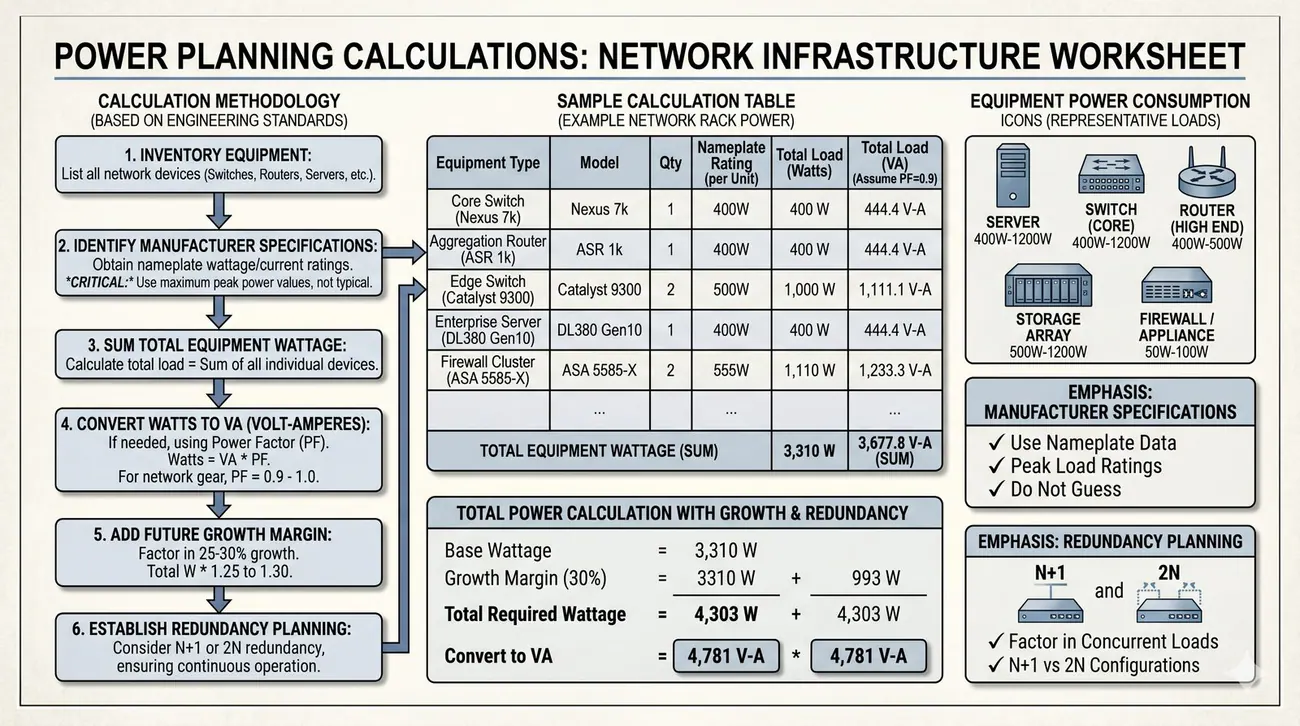

Planowanie zasilania jest jednym z najważniejszych, a jednocześnie najczęściej zaniedbywanych aspektów projektowania infrastruktury sieciowej. Pierwszym krokiem w tym procesie jest dokładne oszacowanie zapotrzebowania na moc wszystkich urządzeń, które będą zainstalowane w szafach RACK. Należy wziąć pod uwagę nie tylko przełączniki i routery, ale także serwery, macierze dyskowe, modemy i inne urządzenia aktywne. Dobrą praktyką jest dodanie 25-30 procent zapasu na przyszłą rozbudowę, ponieważ modernizacja sieci prawie zawsze wiąże się z instalacją dodatkowych urządzeń.

Warto również pamiętać o rozróżnieniu między mocą pozorną wyrażaną w woltoamperach a mocą czynną wyrażaną w watach, ponieważ UPS i listwy PDU mają określone limity w obu jednostkach. W praktyce przyjmuje się, że moc czynna stanowi około 70-90 procent mocy pozornej, w zależności od współczynnika mocy urządzeń. Obciążenie poszczególnych faz w układzie trójfazowym powinno być możliwie równomierne, aby uniknąć przeciążenia jednej z faz. W centrach danych stosuje się zaawansowane systemy monitorowania zasilania, które na bieżąco śledzą pobór mocy i alarmują o przekroczeniu progów bezpieczeństwa.

Skróty użyte w tym slajdzie:
RACK - standard szafy 19-calowej do montażu sprzętu sieciowego.

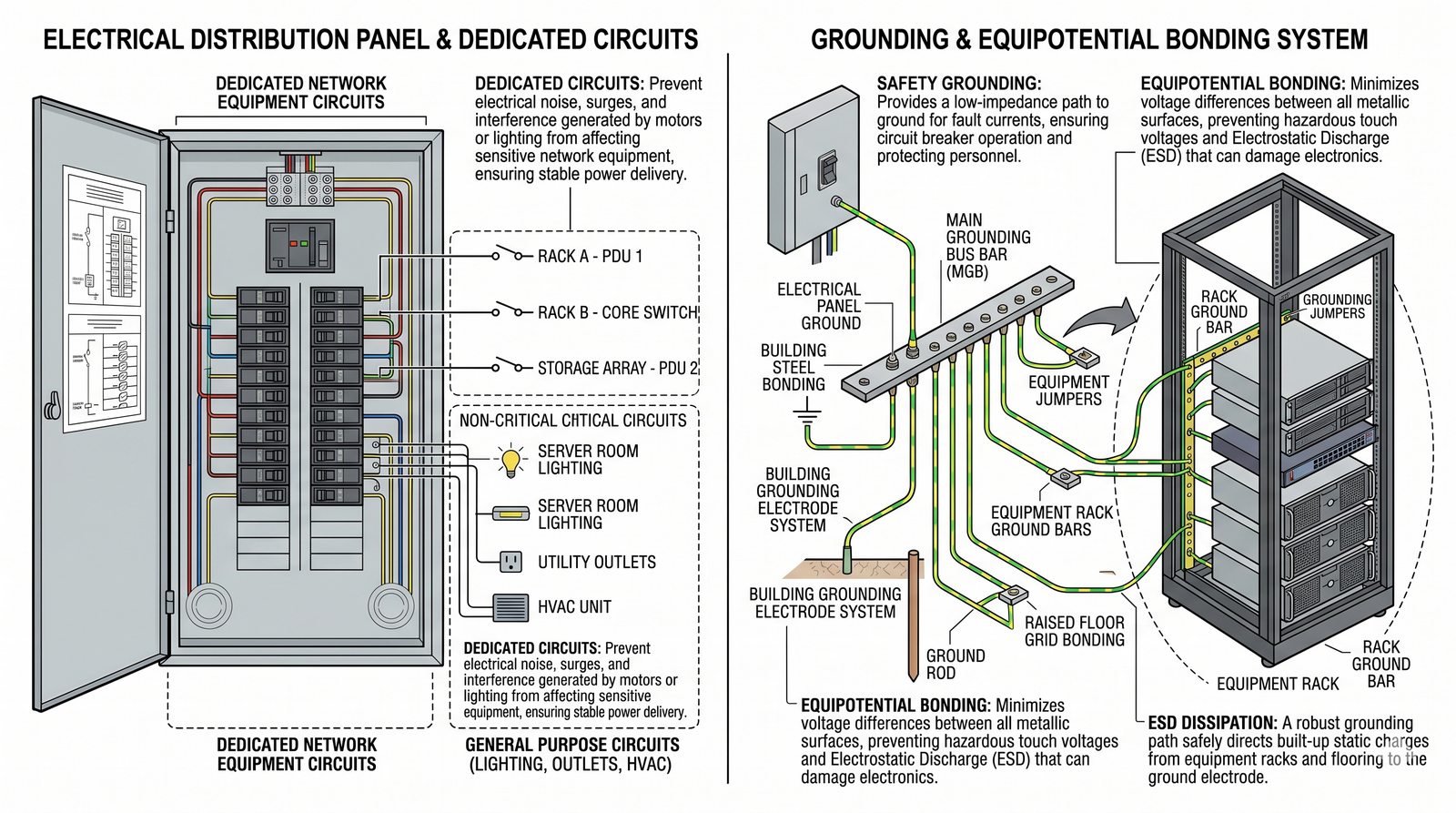

Dedykowane obwody zasilające dla szaf RACK i serwerowni to standard, który powinien być stosowany w każdej profesjonalnej instalacji sieciowej. Oddzielne obwody zapewniają, że sprzęt IT nie jest narażony na zakłócenia generowane przez urządzenia biurowe, takie jak klimatyzatory, kserokopiarki czy ekspresy do kawy. Zaleca się zasilanie szaf RACK z dwóch niezależnych obwodów, co zapewnia redundancję w przypadku awarii jednego z nich. W praktyce często stosuje się konfigurację A/B, w której jeden zasilacz urządzenia podłączony jest do pierwszego obwodu, a drugi do drugiego.

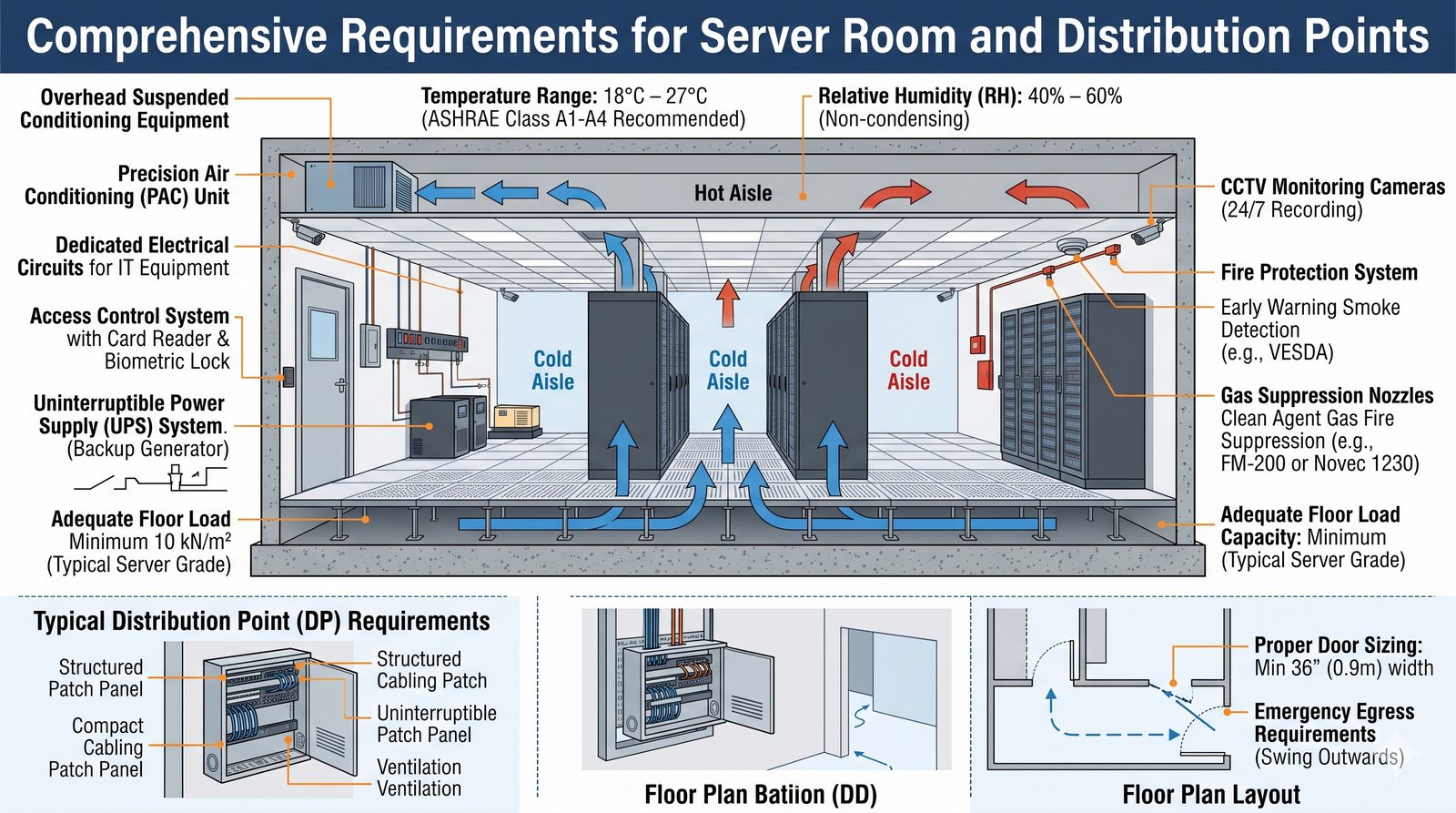

Projektowanie serwerowni wymaga uwzględnienia wielu aspektów, od odpowiedniego chłodzenia i zasilania, po bezpieczeństwo fizyczne i przeciwpożarowe. Każdy z tych elementów ma krytyczne znaczenie.

Uziemienie jest absolutnie kluczowe dla bezpieczeństwa personelu i niezawodności działania sprzętu sieciowego. Wszystkie metalowe elementy szafy RACK, w tym drzwi, panele boczne i szyny montażowe, muszą być połączone z instalacją uziemiającą budynku. Prawidłowe uziemienie zapobiega gromadzeniu się ładunków elektrostatycznych, które mogą uszkodzić wrażliwe podzespoły elektroniczne podczas dotyku. W serwerowniach stosuje się szynę wyrównawczą, do której podłączane są wszystkie urządzenia i metalowe elementy infrastruktury. Regularne pomiary rezystancji uziemienia powinny być przeprowadzane co najmniej raz w roku.

Skróty użyte w tym slajdzie:
RACK - standard szafy 19-calowej przeznaczonej do montażu urządzeń sieciowych.

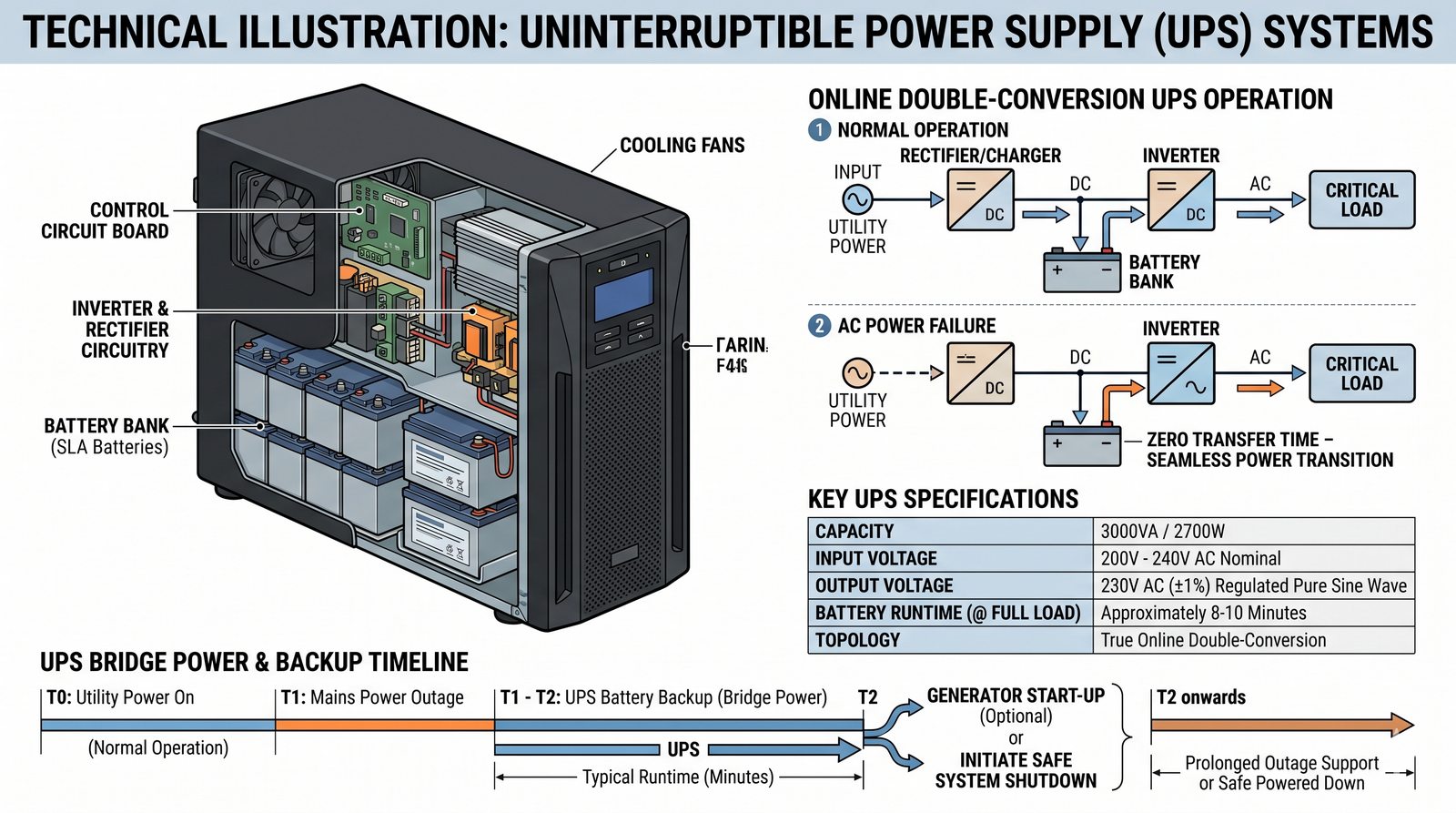

Zasilacze UPS są kluczowym elementem infrastruktury krytycznej, który chroni przed skutkami zakłóceń w sieci elektrycznej. Najważniejszą funkcją UPS jest natychmiastowe podtrzymanie zasilania przy zaniku napięcia sieciowego, co pozwala na bezpieczne zamknięcie systemów operacyjnych. Czas podtrzymania typowego UPS dla serwerowni wynosi zazwyczaj od 15 do 30 minut, co jest wystarczające do uruchomienia agregatu prądotwórczego lub zamknięcia systemów. W praktyce warto jednak pamiętać, że UPS nie jest przeznaczony do długotrwałego zasilania, a jedynie do zapewnienia czasu na bezpieczne procedury awaryjne.

Oprócz podtrzymywania zasilania, UPS pełni również funkcję filtru i stabilizatora napięcia, chroniąc podłączone urządzenia przed przepięciami, spadkami napięcia i zakłóceniami wysokiej częstotliwości. Nowoczesne UPS komunikują się z serwerami za pomocą interfejsu USB lub sieciowego, umożliwiając automatyczne zamykanie systemów przy niskim poziomie naładowania baterii. W centrach danych stosuje się układy redundantne z kilkoma UPS pracującymi równolegle, co zapewnia ciągłość zasilania nawet w przypadku awarii jednego z modułów. Baterie w UPS wymagają regularnej wymiany co 3-5 lat, co powinno być uwzględnione w kosztach utrzymania infrastruktury.

Skróty użyte w tym slajdzie:
UPS - Uninterruptible Power Supply - zasilacz awaryjny.

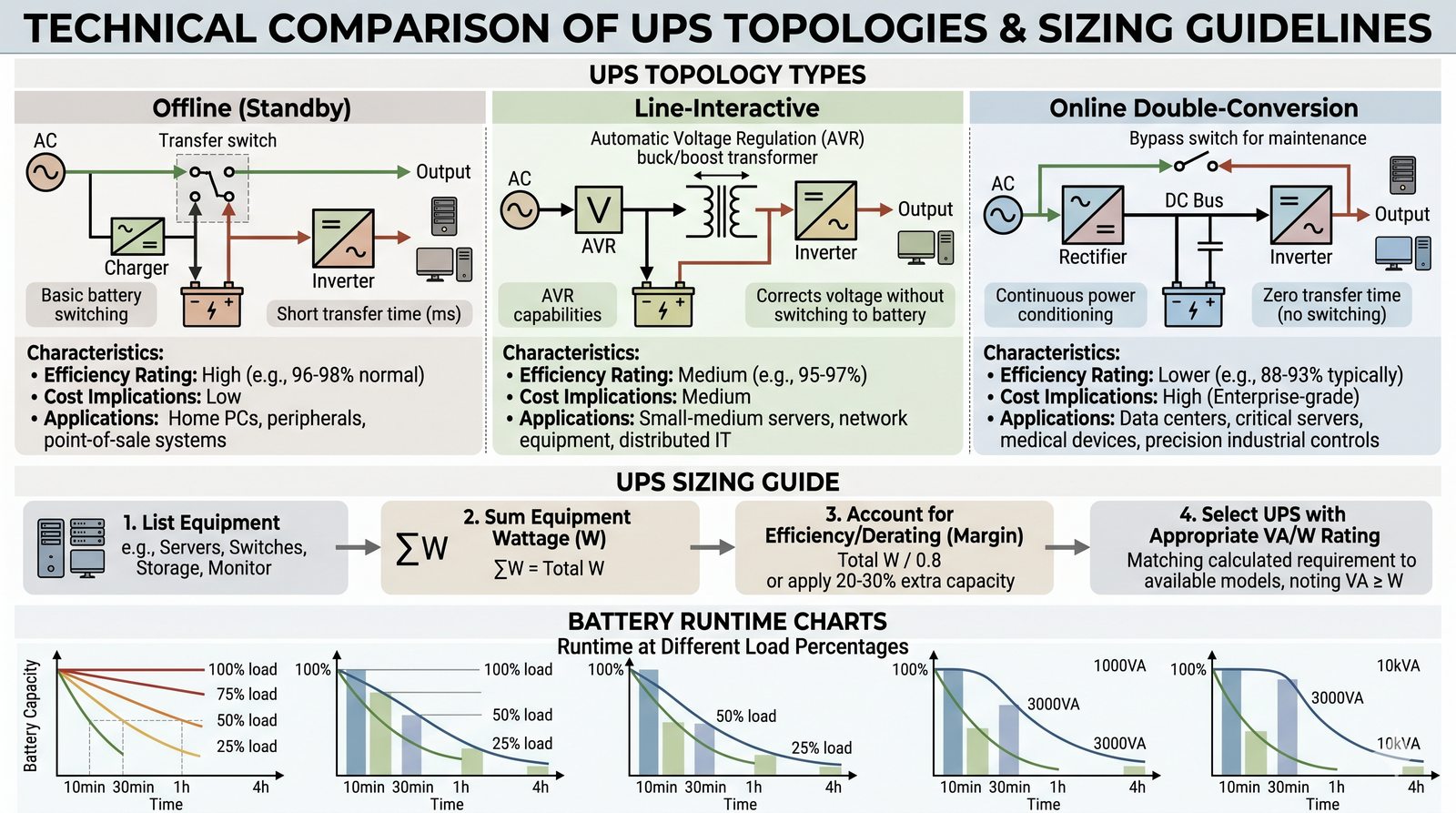

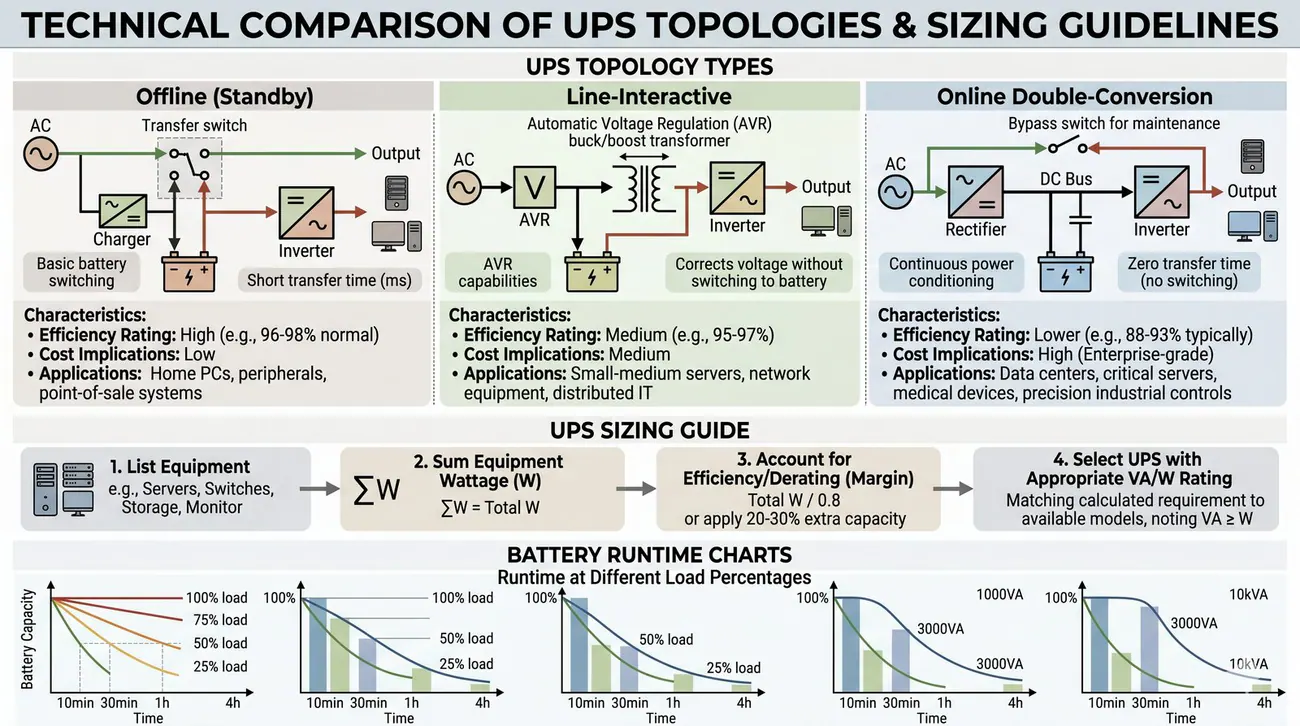

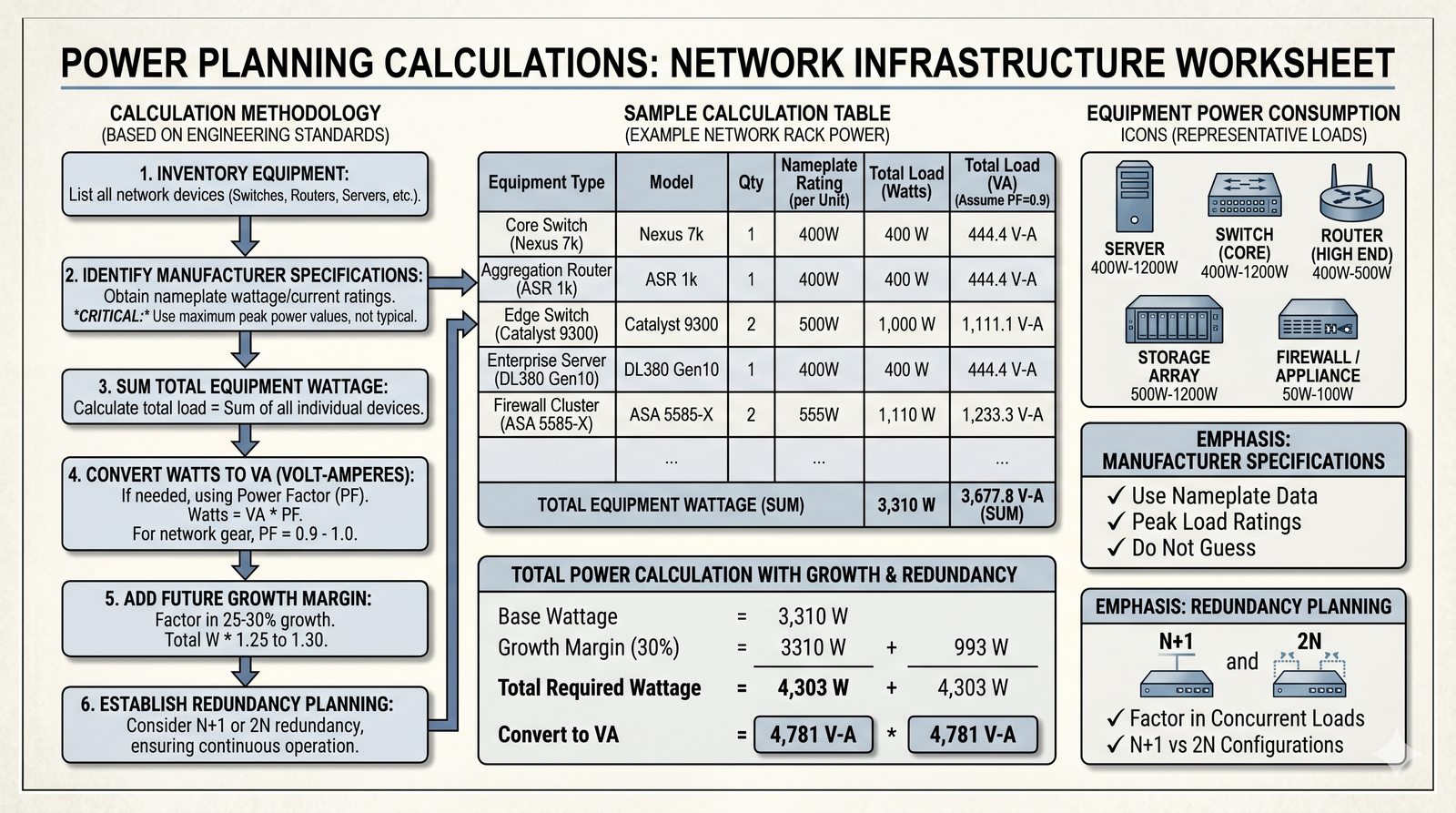

Dobór mocy UPS jest krytyczną decyzją projektową, która wymaga dokładnego oszacowania całkowitego obciążenia wszystkich podłączonych urządzeń. Zasada jest prosta - moc UPS musi być większa niż sumaryczny pobór mocy urządzeń, a zalecany zapas bezpieczeństwa wynosi co najmniej 25 procent. W praktyce oznacza to, że jeśli urządzenia pobierają łącznie 2000 W, należy wybrać UPS o mocy co najmniej 2500 W. Warto również uwzględnić prąd rozruchowy niektórych urządzeń, który może być chwilowo znacznie wyższy od prądu znamionowego.

Wybór topologii UPS zależy od krytyczności chronionych systemów i dostępnego budżetu. Topologia online z podwójną konwersją jest standardem w serwerowniach i centrach danych, ponieważ zapewnia idealne parametry napięcia wyjściowego i całkowitą izolację od zakłóceń sieci zasilającej. Mimo wyższej ceny i nieco niższej sprawności energetycznej, topologia online gwarantuje zerowy czas przełączania na baterię, co jest kluczowe dla wrażliwych urządzeń sieciowych. Dla mniej krytycznych zastosowań, takich jak szafy na piętrach, można rozważyć tańsze topologie line-interactive, które zapewniają wystarczającą ochronę w niższej cenie.

Skróty użyte w tym slajdzie:
UPS - Uninterruptible Power Supply - zasilacz awaryjny.
VA - woltoamper - jednostka mocy pozornej, w której podaje się moc UPS.
AVR - Automatic Voltage Regulator - automatyczny stabilizator napięcia.

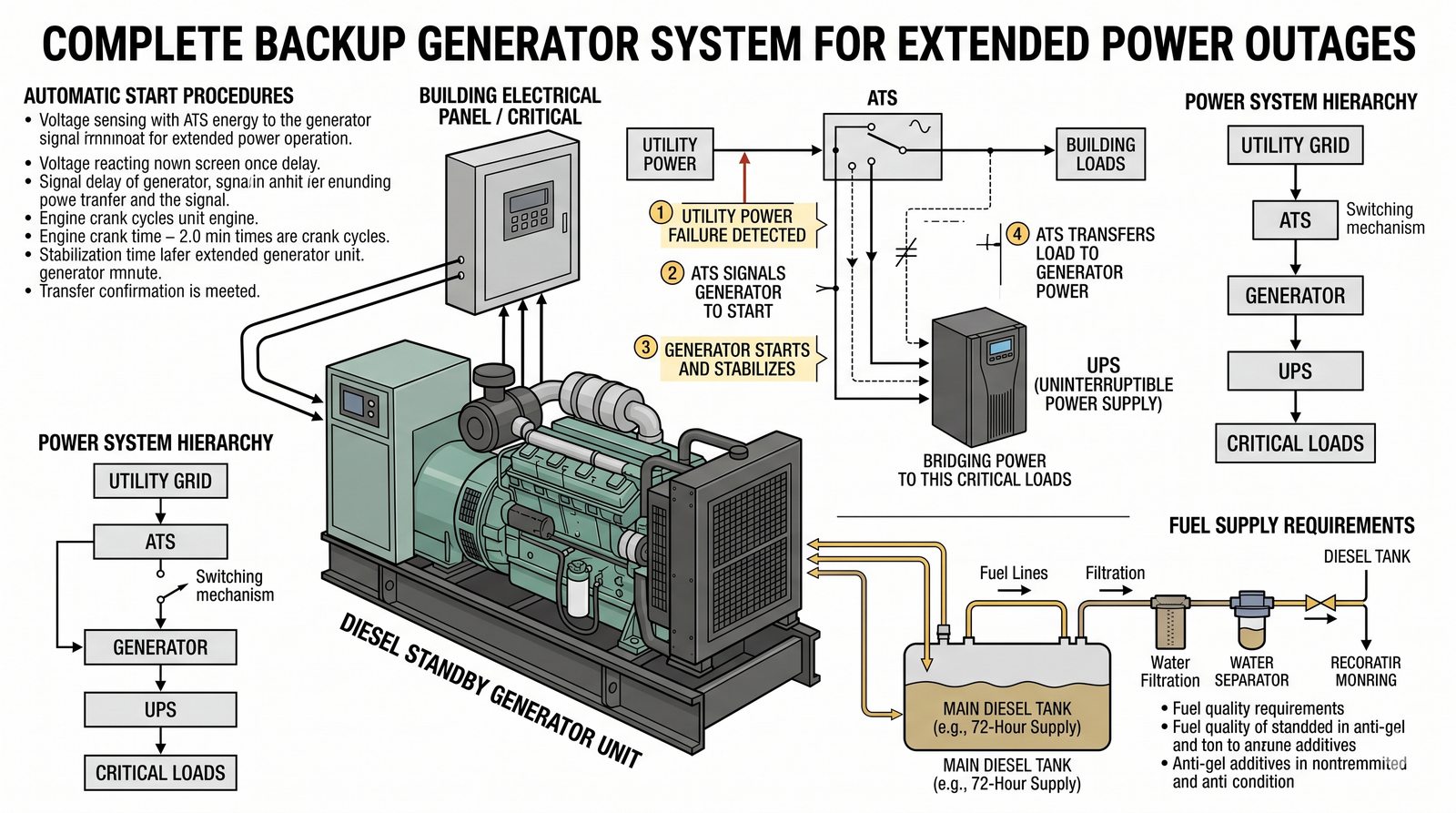

Agregaty prądotwórcze są niezbędne w obiektach, gdzie wymagana jest ciągłość działania przez wiele godzin lub dni bez dostępu do sieci elektroenergetycznej. Typowy agregat dla małej lub średniej serwerowni ma moc od 20 do 100 kW i jest zasilany olejem napędowym lub gazem. Automatyczne uruchomienie agregatu następuje po wykryciu zaniku napięcia sieciowego przez układ SZR, który monitoruje parametry obu źródeł zasilania i przełącza odbiory na źródło awaryjne. Czas uruchomienia agregatu wynosi zazwyczaj od 10 do 30 sekund, co musi być skompensowane czasem podtrzymania UPS.

Projektując system zasilania awaryjnego z agregatem, należy uwzględnić pojemność zbiornika paliwa, która powinna zapewnić co najmniej 48 godzin ciągłej pracy, a zaleca się zapas na 72 godziny, co daje wystarczająco dużo czasu na reakcję w przypadku dłuższej awarii sieci. Agregat wymaga regularnych przeglądów i testów, które powinny być przeprowadzane co najmniej raz w miesiącu. Warto również rozważyć instalację agregatu w wersji z automatycznym podtrzymaniem temperatury, co ułatwia rozruch w niskich temperaturach. Koszt instalacji agregatu jest znaczący, ale w obiektach krytycznych jest to inwestycja niezbędna.

Skróty użyte w tym slajdzie:
SZR - Samoczynne Załączanie Rezerwy - układ automatycznego przełączenia na źródło zasilania rezerwowego.
UPS - Uninterruptible Power Supply - zasilacz awaryjny.
kW - kilowat - jednostka mocy czynnej, w której podaje się moc agregatu.

Zapewnienie odpowiednich warunków termicznych w serwerowni jest równie ważne, jak samo zasilanie sprzętu. Klimatyzacja precyzyjna różni się od klimatyzacji komfortu przede wszystkim możliwością pracy ciągłej w trybie 24/7 oraz precyzyjną kontrolą wilgotności. Urządzenia sieciowe i serwery generują znaczne ilości ciepła - typowa szafa RACK wypełniona sprzętem może emitować od 3 do 15 kW ciepła, w zależności od gęstości zabudowy. Obliczenie zapotrzebowania na chłodzenie wymaga uwzględnienia nie tylko mocy urządzeń, ale także strat ciepła przez ściany, okna i stropy pomieszczenia serwerowni.

Efektywne chłodzenie to jeden z najważniejszych aspektów projektowania serwerowni, który bezpośrednio wpływa na niezawodność i żywotność urządzeń. Zaniedbanie wentylacji prowadzi do przegrzewania się sprzętu i kosztownych awarii.

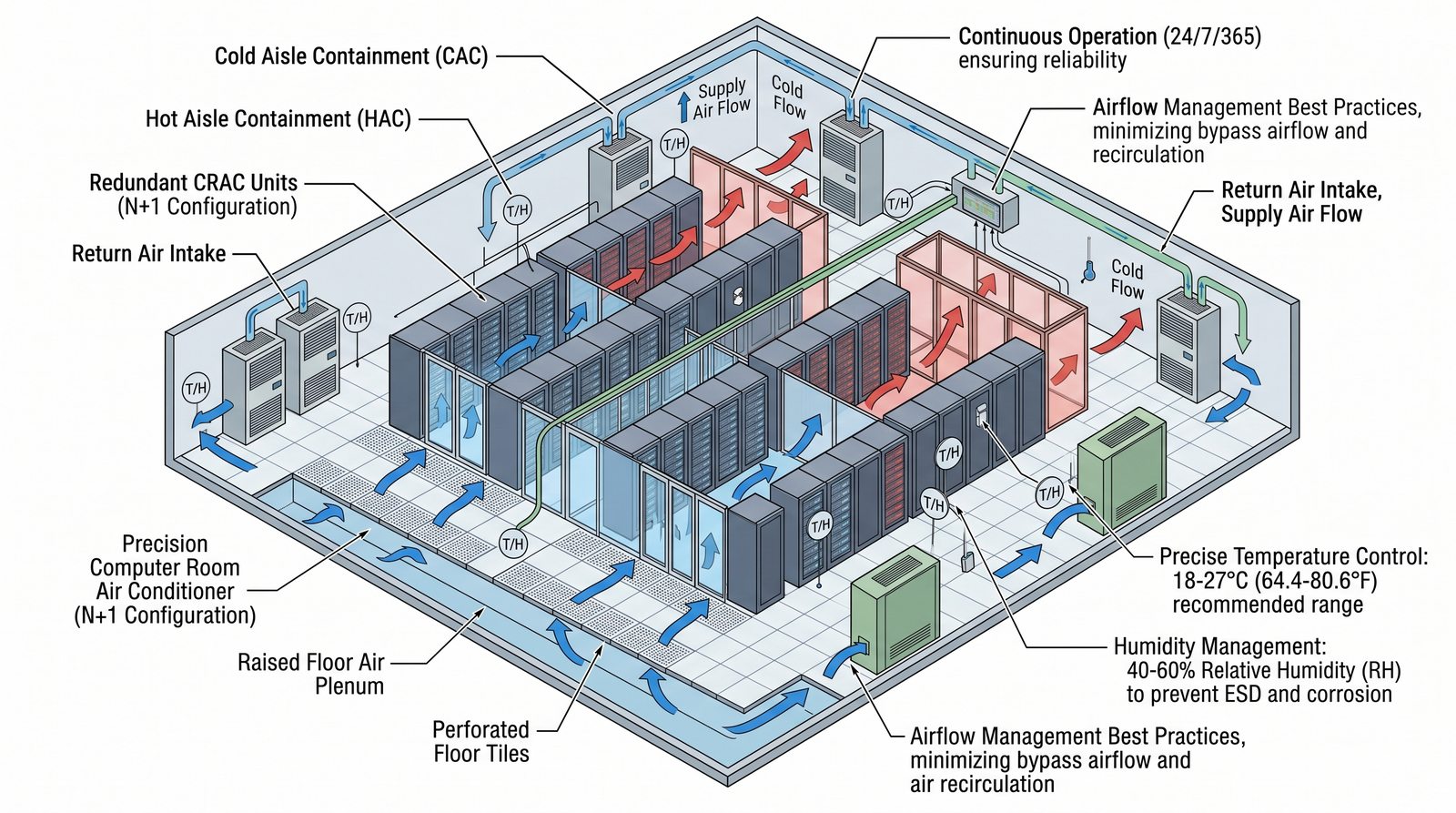

Układ zimnych i gorących korytarzy jest standardem w nowoczesnych centrach danych i polega na naprzemiennym ustawieniu szaf RACK frontami do siebie. Zimne powietrze z klimatyzatora podawane jest do korytarza zimnego, skąd jest zasysane przez wentylatory urządzeń, a gorące powietrze wydmuchiwane na korytarz gorący, skąd trafia z powrotem do klimatyzatora. Taka organizacja przepływu powietrza zwiększa efektywność chłodzenia i pozwala na obniżenie temperatury nawiewu bez ryzyka powstania punktów przegrzania. W praktyce różnica temperatur między korytarzem zimnym a gorącym może wynosić nawet 10-15 stopni Celsjusza.

Konfiguracja zimnych i gorących korytarzy w serwerowni może znacząco poprawić efektywność chłodzenia i obniżyć koszty energii elektrycznej.

Skróty użyte w tym slajdzie:
RACK - standard szafy 19-calowej do montażu sprzętu sieciowego.

Bezpieczeństwo fizyczne jest absolutną podstawą ochrony infrastruktury sieciowej, ponieważ bez niego wszelkie zabezpieczenia logiczne tracą sens. Osoba, która uzyska fizyczny dostęp do przełącznika lub routera, może zrobić wszystko - od podłączenia nieautoryzowanego urządzenia, przez skopiowanie konfiguracji, aż po fizyczne uszkodzenie sprzętu. Dlatego dostęp do serwerowni i szaf dystrybucyjnych powinien być chroniony za pomocą co najmniej dwóch niezależnych metod uwierzytelniania, na przykład karty zbliżeniowej i kodu PIN. System kontroli dostępu powinien rejestrować wszystkie wejścia i wyjścia wraz z identyfikatorem osoby i znacznikiem czasu.

Monitoring wizyjny CCTV stanowi uzupełnienie systemu kontroli dostępu i pozwala na rejestrację zdarzeń w serwerowni i wokół niej. Kamery powinny być rozmieszczone tak, aby obejmować wejście do serwerowni, wnętrze pomieszczenia oraz korytarze prowadzące do infrastruktury krytycznej. W praktyce zaleca się przechowywanie nagrań przez co najmniej 30 dni, aby umożliwić analizę incydentów bezpieczeństwa. Alarmy antywłamaniowe i czujniki otwarcia drzwi powinny być zintegrowane z systemem zarządzania budynkiem i powiadamiać odpowiednie osoby w przypadku naruszenia. Warto również rozważyć zastosowanie czujników dymu i zalania w serwerowni.

Skróty użyte w tym slajdzie:
RACK - standard szafy 19-calowej do montażu sprzętu sieciowego.
CCTV - Closed-Circuit Television - telewizja przemysłowa, system monitoringu wizyjnego.
SSWiN - System Sygnalizacji Włamania i Napadu - system alarmowy.

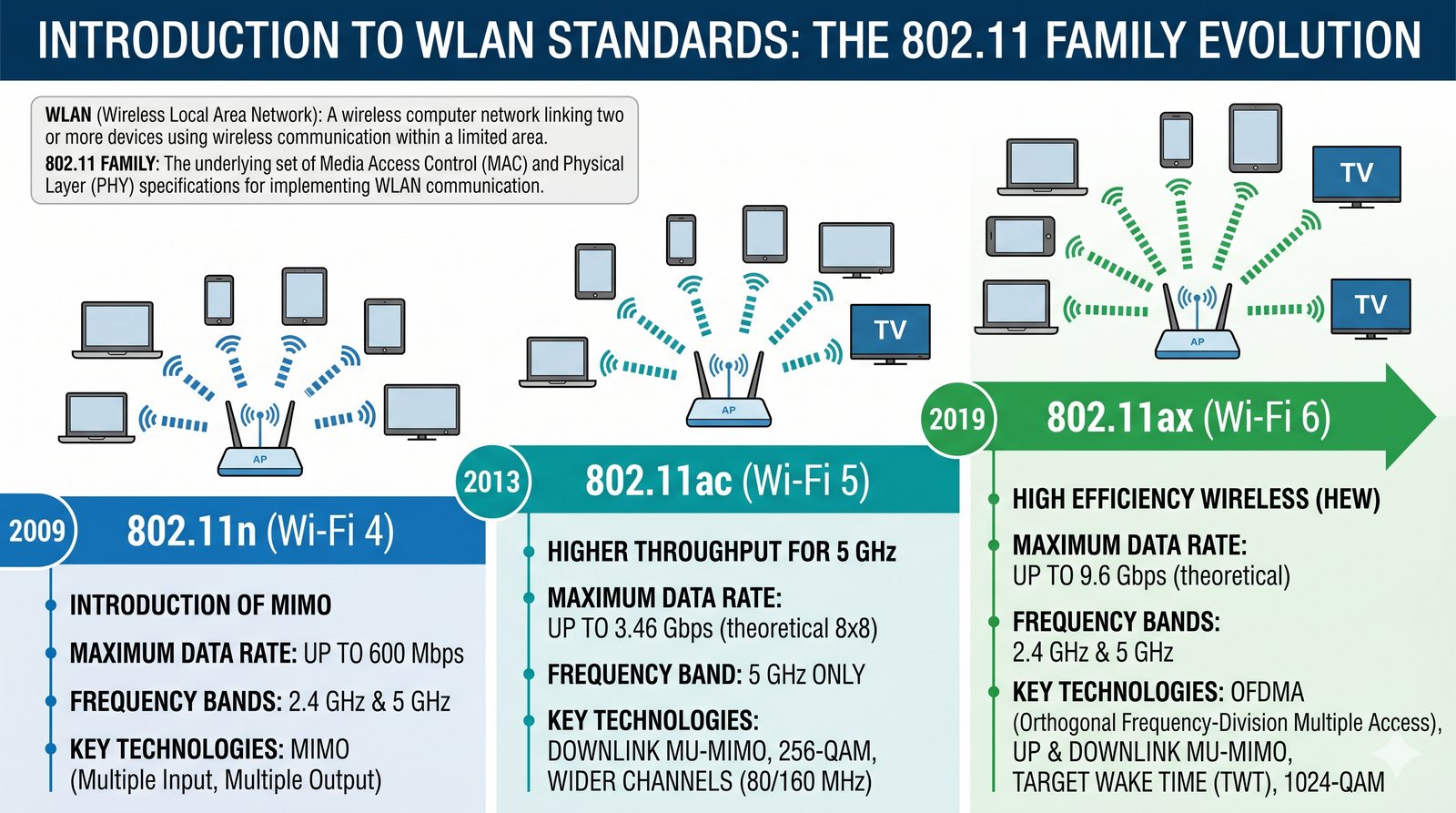

Standardy IEEE 802.11 ewoluowały na przestrzeni lat od skromnych prędkości 2 Mb/s w oryginalnym standardzie z 1997 roku do imponujących przepustowości rzędu kilku gigabitów na sekundę w najnowszej generacji Wi-Fi 7. Każda kolejna generacja przynosiła nie tylko wzrost prędkości, ale także nowe mechanizmy poprawiające wydajność i niezawodność połączeń bezprzewodowych. Standard 802.11n zapoczątkował erę MIMO, czyli wykorzystania wielu anten do jednoczesnej transmisji i odbioru danych. Kolejny przełom nastąpił wraz z 802.11ac, który wprowadził szersze kanały 80 i 160 MHz oraz MU-MIMO w kierunku downlink.

Standard 802.11ax, znany komercyjnie jako Wi-Fi 6 i Wi-Fi 6E, wprowadza rewolucyjną technikę OFDMA, która pozwala na jednoczesną obsługę wielu urządzeń w jednym kanale. Jest to szczególnie istotne w środowiskach o dużej gęstości urządzeń, takich jak biura open space, konferencje czy hale targowe. Wi-Fi 6 oferuje również ulepszone zarządzanie energią, co wydłuża czas pracy urządzeń bateryjnych. Planując nową instalację bezprzewodową, warto już dziś rozważyć standard Wi-Fi 6E, który dodatkowo wykorzystuje pasmo 6 GHz, oferując jeszcze więcej dostępnych kanałów i mniejsze zakłócenia.

Współczesne standardy Wi-Fi 6 i Wi-Fi 6E wprowadzają znaczące usprawnienia w zakresie wydajności i obsługi dużej liczby jednoczesnych połączeń, co jest kluczowe w gęsto zaludnionych środowiskach biurowych.

Skróty użyte w tym slajdzie:
WLAN - Wireless Local Area Network - bezprzewodowa sieć lokalna.
MIMO - Multiple-Input Multiple-Output - transmisja z wykorzystaniem wielu anten.
MU-MIMO - Multi-User MIMO - jednoczesna transmisja do wielu klientów.
OFDMA - Orthogonal Frequency-Division Multiple Access - wielodostęp z ortogonalnym podziałem częstotliwości.

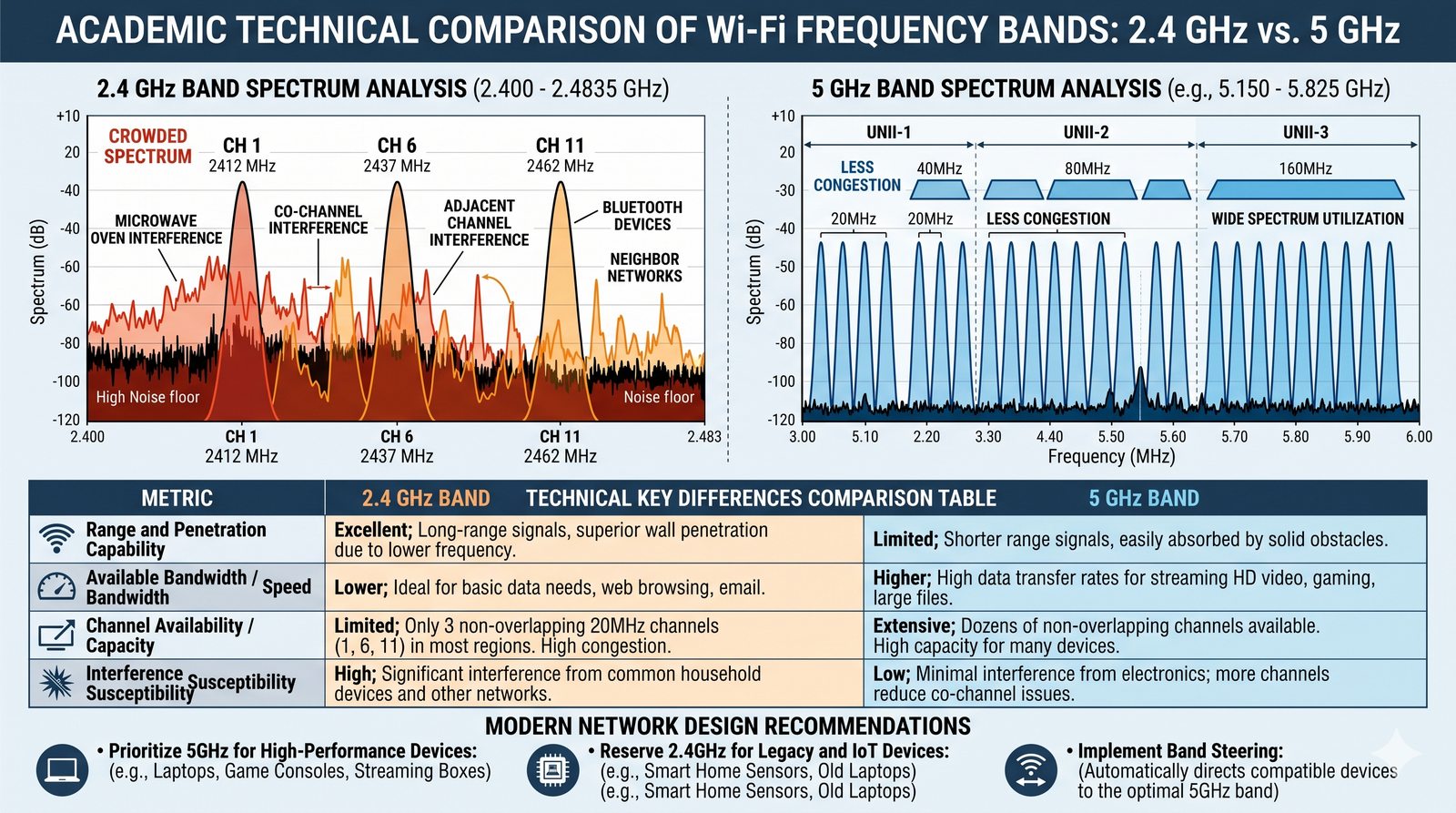

Pasmo 2,4 GHz (od 2400 do 2483,5 MHz) od lat boryka się ze znacznym zatłoczeniem widma i ograniczoną liczbą dostępnych kanałów, co w gęstej zabudowie biurowej i miejskiej prowadzi do poważnych interferencji. W Europie regulacje ETSI udostępniają 13 kanałów o szerokości nominalnej 20 MHz, z odstępem między środkami kanałów wynoszącym zaledwie 5 MHz. Ze względu na szerokość widma sygnału Wi-Fi, w praktyce inżynierskiej jako uniwersalny zestaw nienakładających się kanałów stosuje się układ 1, 6 i 11. Co prawda w Europie matematycznie możliwy jest wybór układu 1, 7, 13 (lub czterech kanałów 1, 5, 9, 13 przy dopuszczeniu minimalnego nakładania w 802.11b), jednak de facto powszechnym standardem wdrożeniowym w przedsiębiorstwach pozostaje trójka 1, 6 i 11 z uwagi na kompatybilność z międzynarodowymi kartami sieciowymi klientów.

Pasmo 5 GHz oferuje ponad 20 nienakładających się kanałów 20 MHz (w pasmach UNII-1, UNII-2A/B/C oraz UNII-3), co pozwala na budowę sieci o wysokiej pojemności i minimalnym poziomie interferencji współkanałowych. Wyższa częstotliwość fali radiowej skutkuje jednak silniejszym tłumieniem sygnału przez przegrody budowlane (ściany, stropy, szkło). Dlatego nowoczesne zasady projektowania WLAN opierają się na koncepcji band steeringu, kierując ruch urządzeń dwuzakresowych do pasma 5 GHz (oraz 6 GHz w standardach Wi-Fi 6E i Wi-Fi 7), natomiast pasmo 2,4 GHz traktując jako warstwę uzupełniającą dla prostych urządzeń IoT i odległych klientów.

Skróty użyte w tym slajdzie:
GHz - gigaherc - jednostka częstotliwości; pasma Wi-Fi pracują w zakresie 2,4 GHz oraz 5 GHz (i 6 GHz w Wi-Fi 6E).

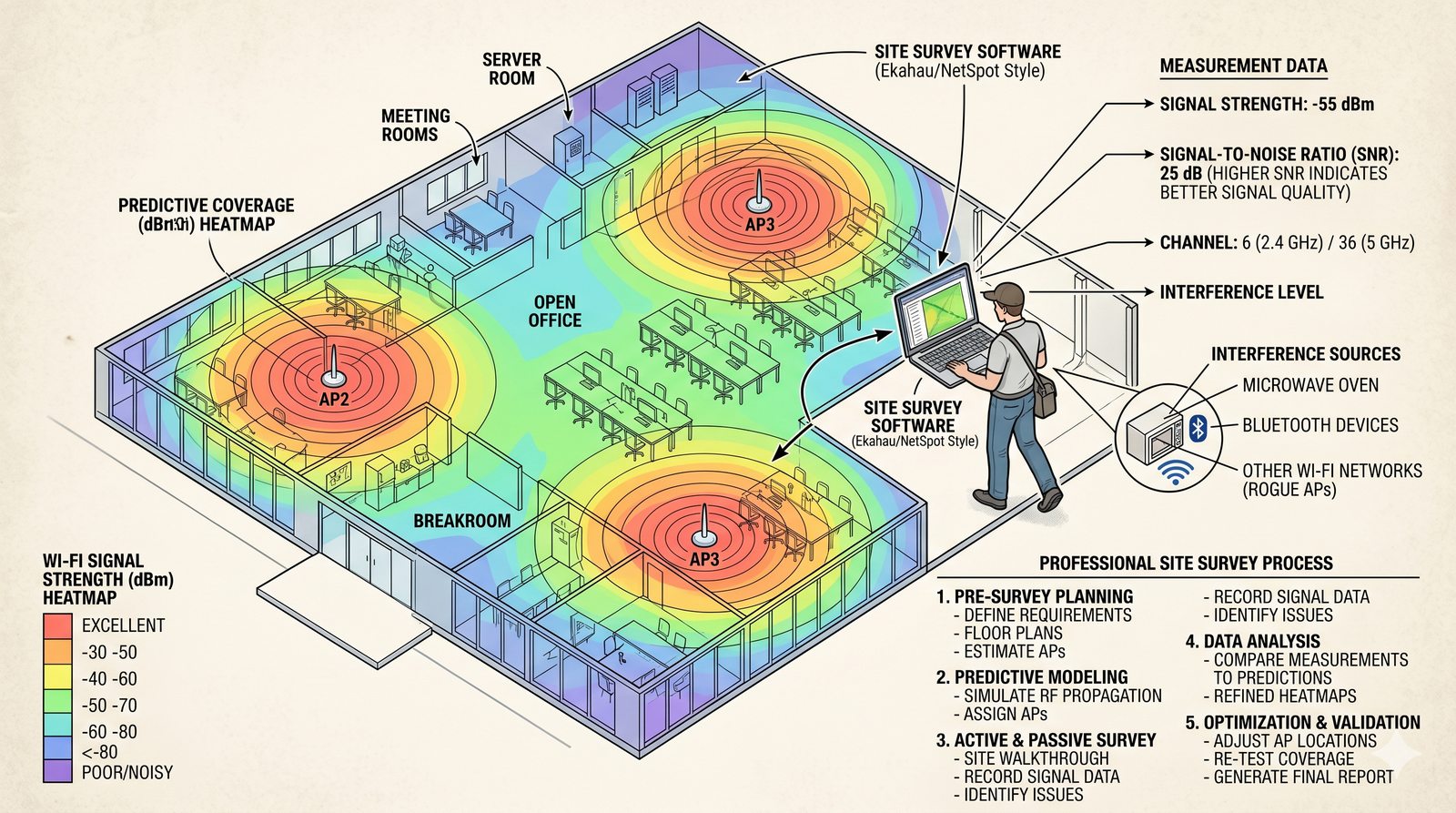

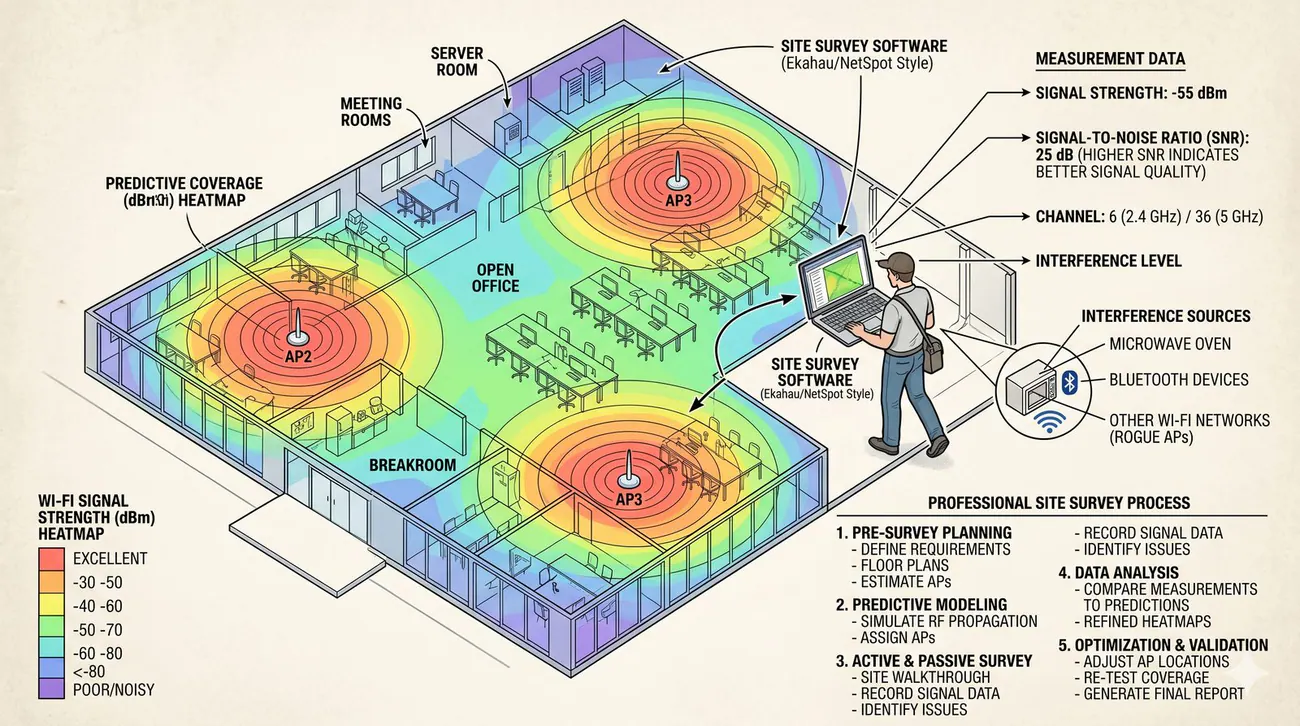

Profesjonalny Site Survey to proces, który znacząco różni się od amatorskiego sprawdzenia zasięgu za pomocą smartfona. Wykorzystuje się dedykowane narzędzia pomiarowe i oprogramowanie, które pozwalają na stworzenie precyzyjnych map cieplnych z dokładnością do kilku metrów. Zespoły projektowe, takie jak Ekahau z oprogramowaniem Sidekick, umożliwiają jednoczesny pomiar w wielu pasmach i identyfikację wszelkiego rodzaju interferencji. Wynikiem Site Survey jest nie tylko mapa pokrycia sygnałem, ale także mapa stosunku sygnału do szumu, która jest kluczowa dla oceny jakości połączenia.

Projektowanie sieci bezprzewodowej wymaga nie tylko doboru odpowiedniego sprzętu, ale przede wszystkim starannego planowania pokrycia i pojemności. Profesjonalny pomiar Site Survey jest niezbędny do zapewnienia optymalnej jakości sygnału.

Przeprowadzenie Site Survey przed montażem punktów dostępowych pozwala uniknąć kosztownych błędów i poprawek po instalacji. W praktyce zaleca się przeprowadzenie symulacji komputerowej na podstawie planów budynku, a następnie weryfikację wyników poprzez pomiary na miejscu. W przypadku istniejących już sieci, pasywny Site Survey polega na pomiarze istniejących warunków radiowych bez instalowania dodatkowych punktów dostępowych. Aktywny Site Survey natomiast polega na przeprowadzeniu testów wydajnościowych z rzeczywistym ruchem sieciowym, co pozwala ocenić rzeczywistą przepustowość i opóźnienia. Koszt profesjonalnego Site Survey zwraca się wielokrotnie poprzez optymalne wykorzystanie sprzętu.

Skróty użyte w tym slajdzie:
AP - Access Point - punkt dostępowy sieci bezprzewodowej.
SNR - Signal-to-Noise Ratio - stosunek sygnału do szumu, miara jakości łącza radiowego.

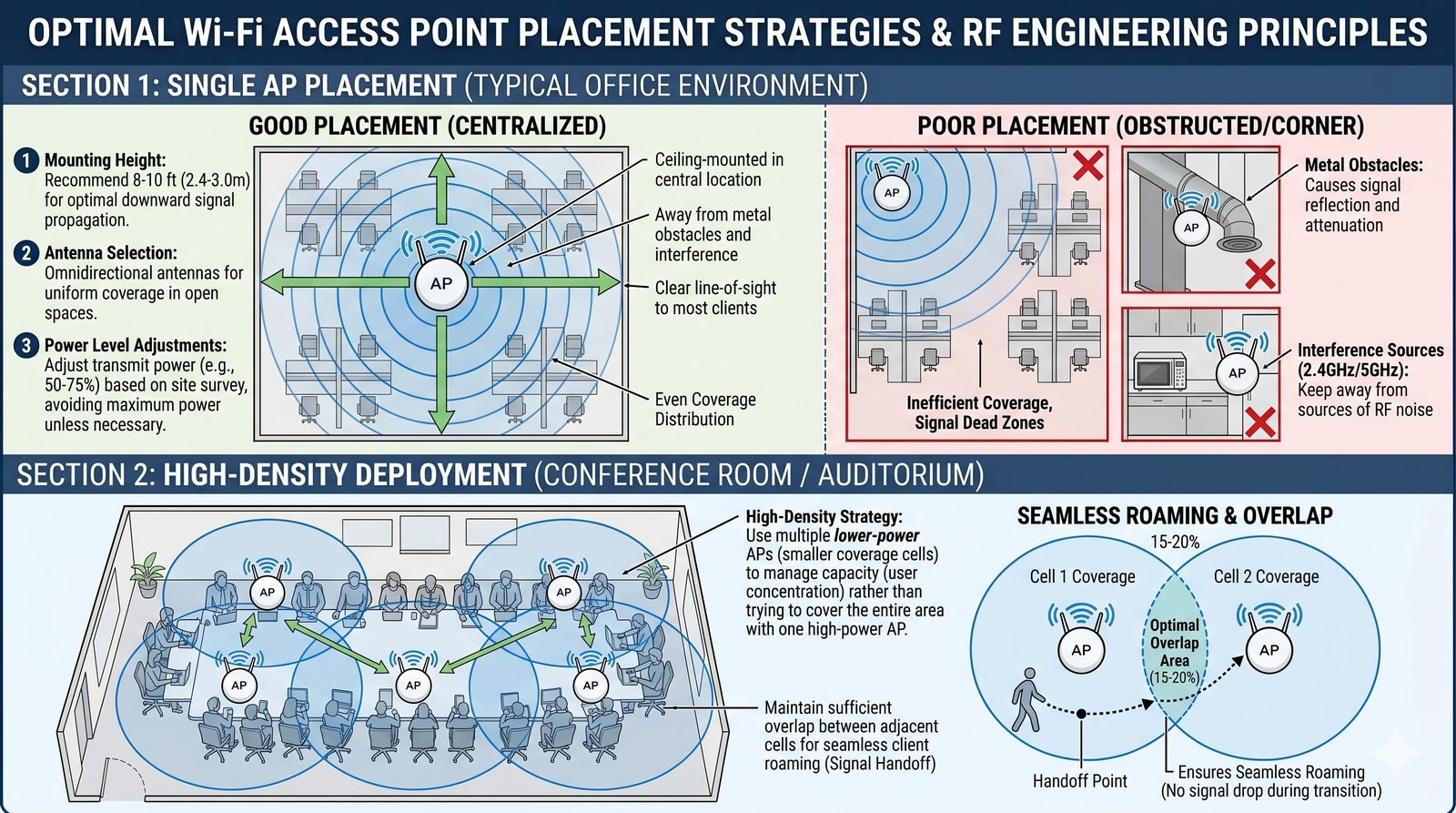

Rozmieszczenie punktów dostępowych jest sztuką balansowania między zasięgiem a pojemnością sieci. Zbyt mała liczba AP powoduje słaby sygnał i niskie prędkości, podczas gdy zbyt duża liczba może prowadzić do wzajemnych interferencji między sąsiadującymi punktami dostępowymi. W praktyce biurowej zaleca się rozmieszczenie AP w taki sposób, aby każdy punkt obsługiwał obszar o promieniu około 10-15 metrów, co zapewnia dobry kompromis między jakością sygnału a liczbą potrzebnych urządzeń. W salach konferencyjnych i audytoriach, gdzie spodziewana jest duża gęstość użytkowników, stosuje się więcej AP pracujących z mniejszą mocą.

Montaż punktów dostępowych na suficie jest standardem w nowoczesnych biurach, ponieważ zapewnia najlepsze warunki propagacji sygnału. Należy unikać montażu AP w pobliżu metalowych elementów konstrukcyjnych, które mogą ekranować sygnał, oraz w pobliżu źródeł zakłóceń elektromagnetycznych. Ważne jest również odpowiednie ustawienie anten - w przypadku AP z antenami dookolnymi sygnał rozchodzi się najlepiej w płaszczyźnie poziomej, dlatego AP powinien być montowany w centralnym punkcie sufitu. W praktyce warto również pamiętać o kablach zasilających PoE, które muszą być doprowadzone do każdego punktu dostępowego. Nowoczesne AP obsługują standard PoE+ IEEE 802.3at, który zapewnia do 30 W mocy.

Skróty użyte w tym slajdzie:
AP - Access Point - punkt dostępowy sieci bezprzewodowej.

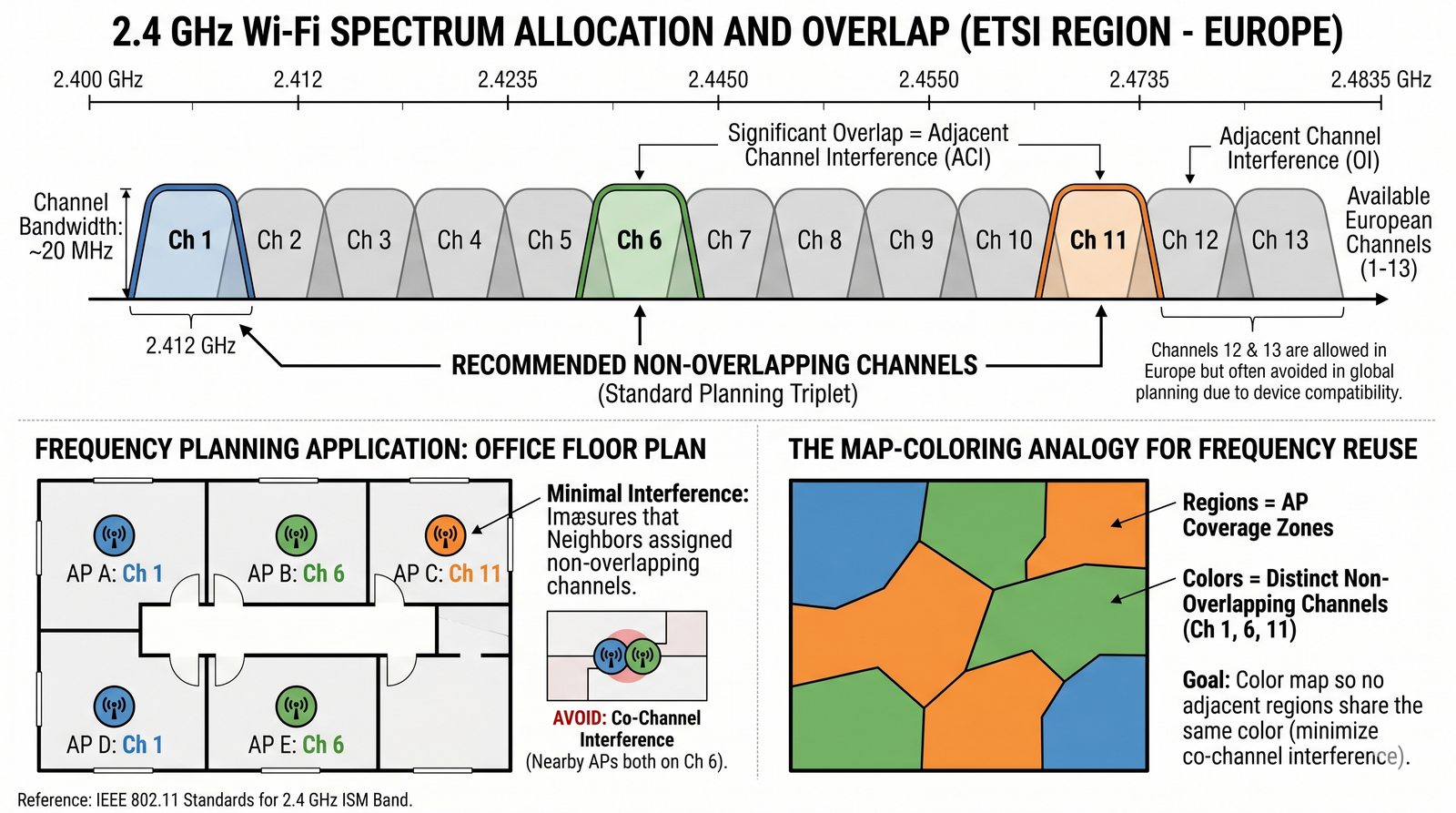

Zarządzanie kanałami w paśmie 2,4 GHz jest jednym z największych wyzwań projektowych w sieciach bezprzewodowych ze względu na ograniczoną liczbę dostępnych kanałów. Obrazowo można to porównać do układania kafelków na mapie budynku, gdzie każdy sąsiadujący obszar musi mieć inny kolor, a dostępne są tylko trzy kolory. W praktyce oznacza to, że w większych instalacjach konieczne jest stosowanie zaawansowanych algorytmów automatycznego zarządzania kanałami, które na bieżąco dostosowują przydział kanałów do zmieniających się warunków radiowych.

Większość nowoczesnych systemów kontrolerów WLAN oferuje funkcję automatycznego doboru kanałów, która cyklicznie skanuje otoczenie i wybiera optymalne kanały dla każdego punktu dostępowego. W praktyce warto jednak zweryfikować działanie automatycznego zarządzania i w razie potrzeby dokonać ręcznej korekty w miejscach, gdzie algorytm nie radzi sobie dobrze. Dodatkowym wyzwaniem jest zarządzanie mocą transmisyjną, która powinna być dostosowana tak, aby sygnał sąsiadujących AP nakładał się w minimalnym stopniu. W gęsto zabudowanych obszarach miejskich dochodzą jeszcze interferencje z sieciami sąsiadujących firm, co dodatkowo komplikuje planowanie.

Skróty użyte w tym slajdzie:
AP - Access Point - punkt dostępowy sieci bezprzewodowej.

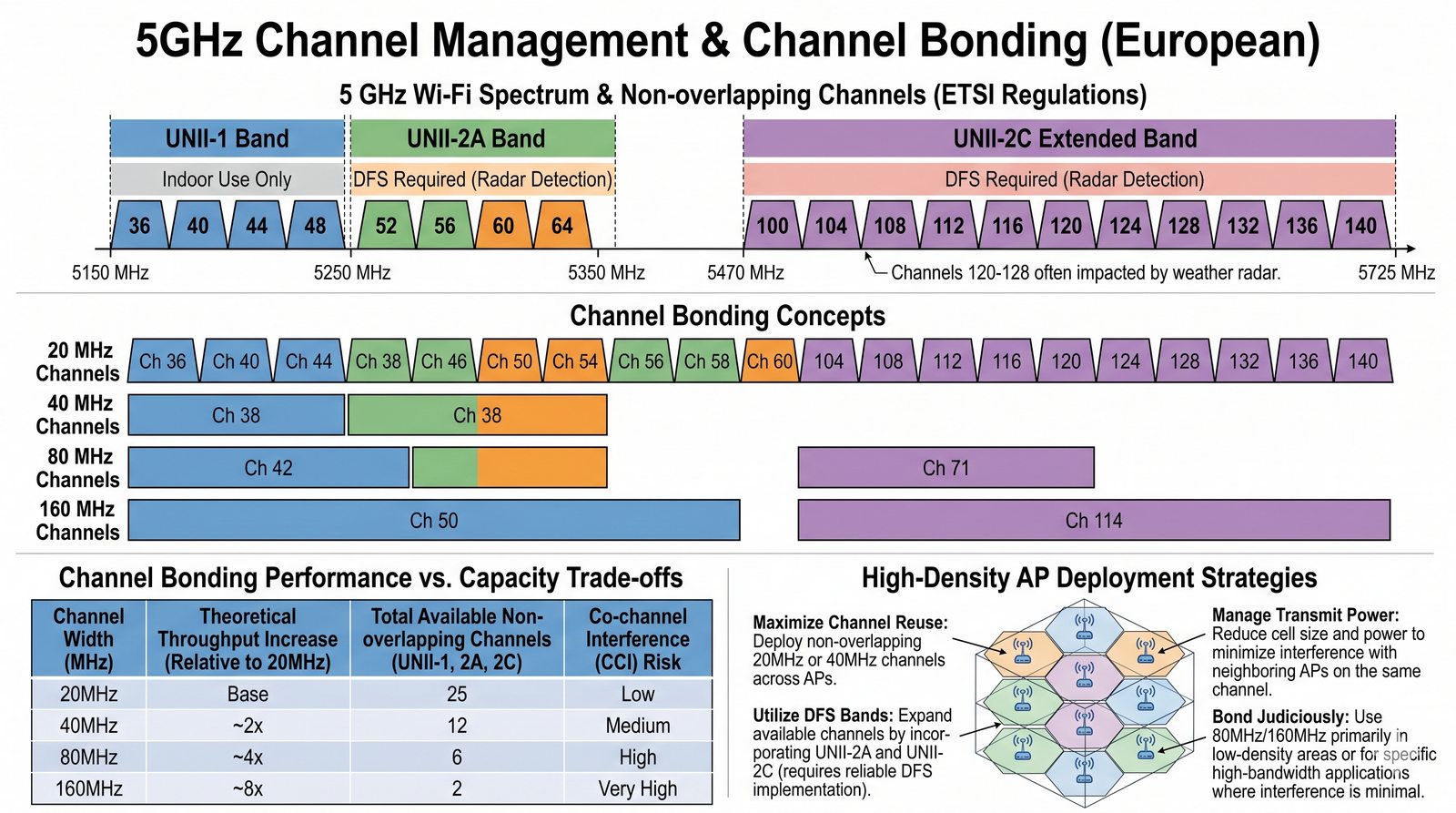

Pasmo 5 GHz oferuje ponad 20 nienakładających się kanałów o szerokości 20 MHz, co daje ogromną swobodę w planowaniu sieci o dużej gęstości punktów dostępowych. Taka liczba kanałów pozwala na uniknięcie interferencji współkanałowych nawet przy bardzo gęstym rozmieszczeniu AP, co jest często spotykane w salach konferencyjnych i audytoriach. Łączenie kanałów o szerokości 40, 80 lub 160 MHz pozwala na osiągnięcie bardzo wysokich przepustowości, ale jednocześnie zmniejsza liczbę dostępnych kanałów. W praktyce projektowej zaleca się stosowanie kanałów 80 MHz dla większości zastosowań biurowych, co daje dobry kompromis między prędkością a elastycznością planowania.

W paśmie 5 GHz występuje podział na kanały przeznaczone do użytku wewnątrz budynków oraz kanały przeznaczone do użytku na zewnątrz, co jest regulowane przepisami w poszczególnych krajach. Dodatkowo część kanałów wymaga stosowania mechanizmu DFS, który umożliwia wykrywanie radarów i automatyczne opuszczenie kanału w przypadku wykrycia sygnału radarowego. Mechanizm DFS może powodować krótkotrwałe przerwy w działaniu sieci, dlatego w krytycznych zastosowaniach warto unikać kanałów objętych tym wymogiem. Najnowsze rozszerzenie Wi-Fi 6E udostępnia dodatkowe pasmo 6 GHz, które oferuje jeszcze więcej kanałów i jest wolne od zakłóceń związanych z DFS i starszymi urządzeniami.

Skróty użyte w tym slajdzie:
channel bonding - łączenie kanałów - scalanie sąsiednich kanałów w szersze pasmo dla większej przepustowości.

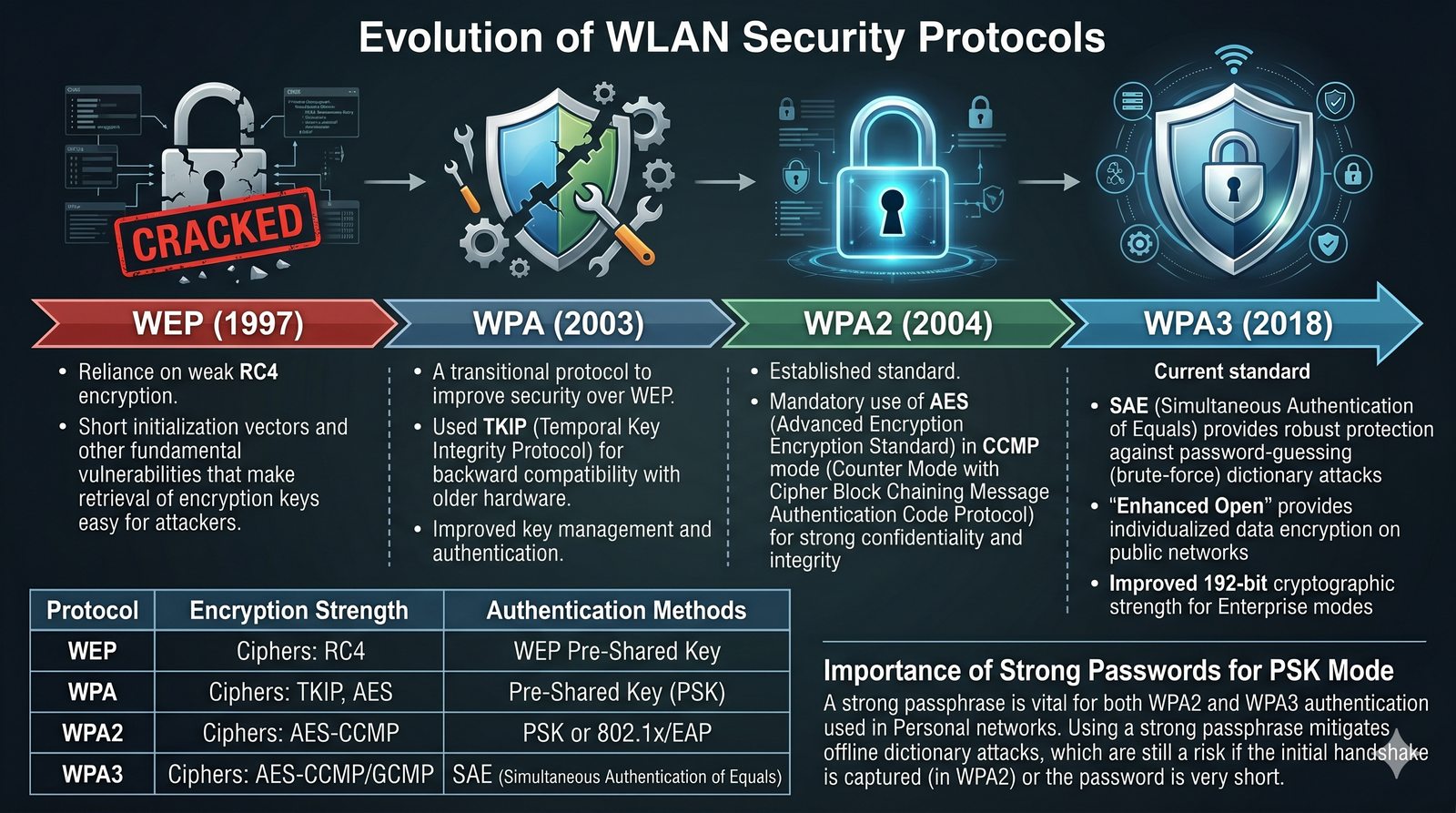

Ewolucja standardów bezpieczeństwa sieci bezprzewodowych jest doskonałym przykładem ciągłego wyścigu między zabezpieczeniami a metodami ich łamania. Standard WEP został wprowadzony w 1999 roku jako pierwsze zabezpieczenie sieci Wi-Fi, ale już w 2001 roku udowodniono, że może być złamany w ciągu kilku minut przy użyciu powszechnie dostępnych narzędzi. Mimo to wiele firm i użytkowników domowych korzystało z WEP jeszcze przez wiele lat, narażając swoje sieci na poważne ryzyko. WPA wprowadzony w 2003 roku był rozwiązaniem tymczasowym, które mogło być wdrożone w istniejącym sprzęcie poprzez aktualizację oprogramowania, ale również zawierał pewne słabości.

Bezpieczeństwo sieci powinno być projektowane zgodnie z zasadą głębokiej obrony, gdzie zabezpieczenia są implementowane na wielu warstwach jednocześnie. Regularne audyty i aktualizacje są niezbędne.

WPA2 stał się standardem bezpieczeństwa na ponad 15 lat i wciąż jest szeroko stosowany, choć odkryto w nim podatność na ataki KRACK. WPA3 wprowadza znaczące ulepszenia, w tym ochronę przed atakami słownikowymi offline, co uniemożliwia odgadnięcie hasła nawet po przechwyceniu transmisji. Dodatkowo WPA3 wprowadza funkcję forward secrecy, która zapewnia, że nawet po poznaniu hasła nie można odszyfrować wcześniej przechwyconego ruchu. W środowiskach korporacyjnych standardem jest uwierzytelnianie 802.1X z wykorzystaniem serwera RADIUS, które pozwala na centralne zarządzanie dostępem i indywidualne uwierzytelnianie każdego użytkownika. Wdrożenie WPA3-Enterprise z uwierzytelnianiem 802.1X jest obecnie uznawane za najbezpieczniejsze rozwiązanie dla firm.

Skróty użyte w tym slajdzie:
WEP - Wired Equivalent Privacy - pierwszy, całkowicie złamany standard szyfrowania Wi-Fi.
WPA - Wi-Fi Protected Access - standard przejściowy z protokołem TKIP, obecnie wycofany.
WPA2 - Wi-Fi Protected Access 2 - standard oparty na CCMP z szyfrowaniem AES-128.
WPA3 - najnowszy standard Wi-Fi wprowadzający mechanizm SAE i obowiązkowe ramki PMF.
RC4 - szyfr strumieniowy stosowany w WEP, uznany za niebezpieczny.
TKIP - Temporal Key Integrity Protocol - protokół zwiększający bezpieczeństwo WEP, obecnie przestarzały.
CCMP - Counter Mode with Cipher Block Chaining Message Authentication Code Protocol - protokół szyfrujący WPA2.
AES - Advanced Encryption Standard - standard szyfrowania symetrycznego.
PSK - Pre-Shared Key - współdzielony klucz/hasło dostępu do sieci.
KRACK - Key Reinstallation Attacks - klasa ataków na WPA2 ujawniona w 2017 roku.
SAE - Simultaneous Authentication of Equals - mechanizm wymiany kluczy odporny na ataki słownikowe offline.
PMF - Protected Management Frames - ochrona ramek zarządzających (IEEE 802.11w).
802.1X - IEEE 802.1X - standard uwierzytelniania dostępu do sieci.
RADIUS - Remote Authentication Dial-In User Service - protokół centralnego serwera uwierzytelniania.

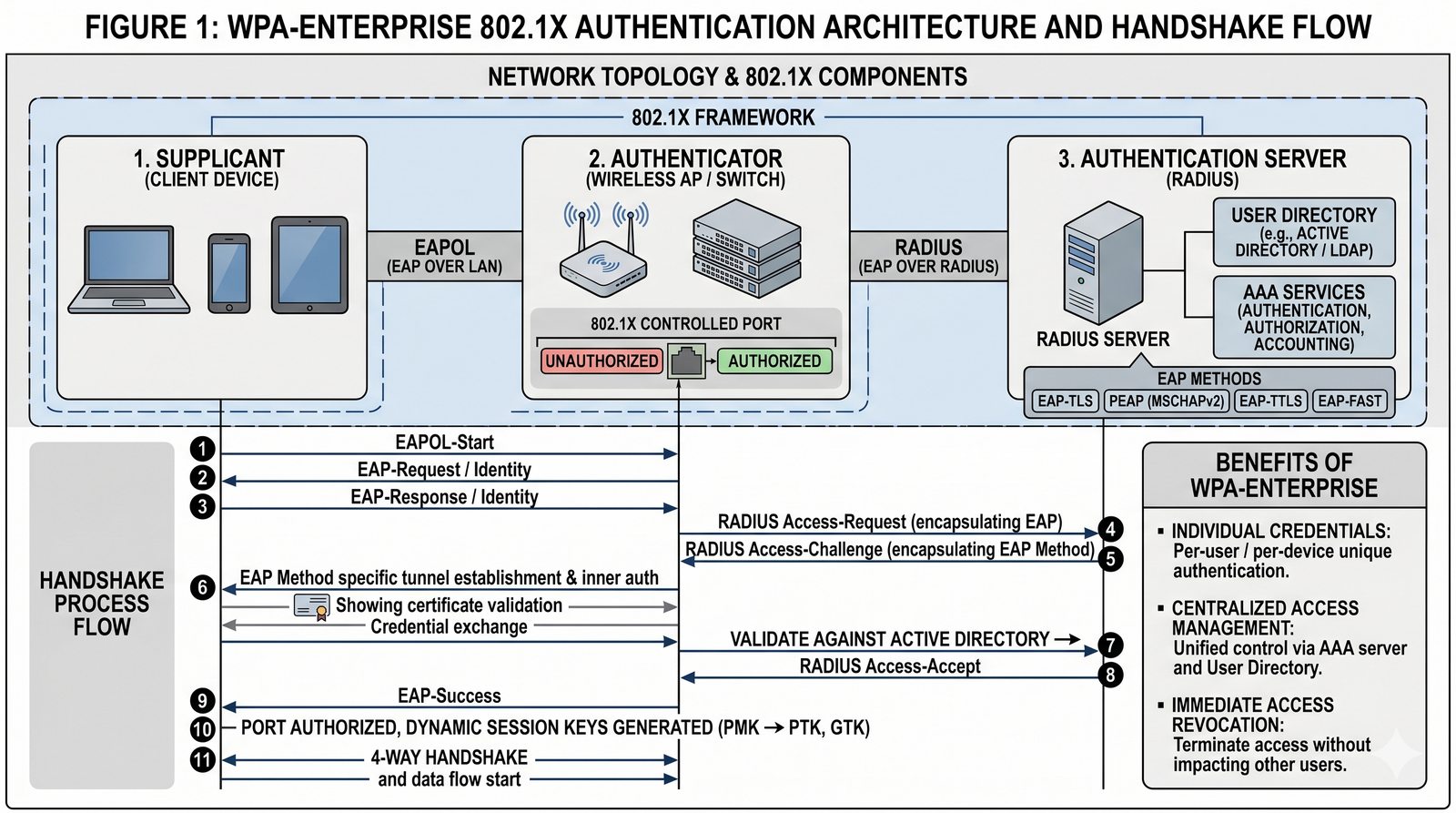

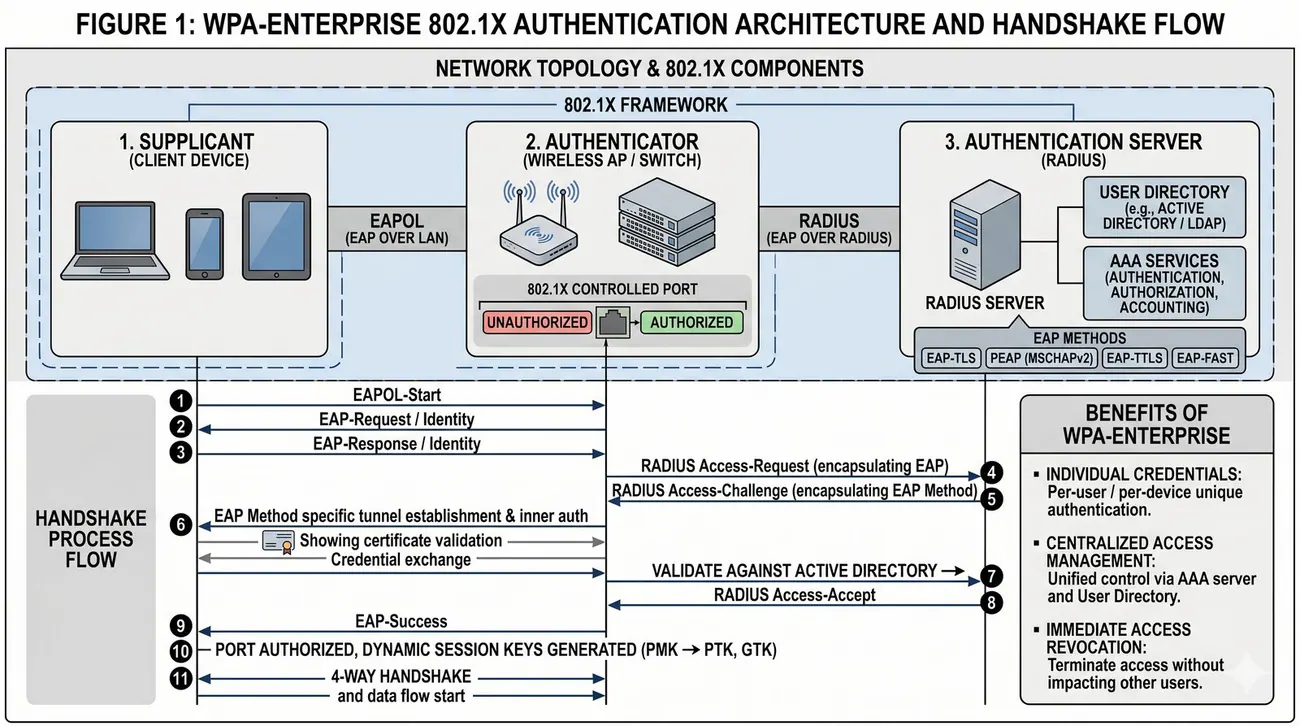

Uwierzytelnianie 802.1X w połączeniu z WPA-Enterprise stanowi złoty standard bezpieczeństwa w korporacyjnych sieciach bezprzewodowych. W tym modelu każdy użytkownik otrzymuje indywidualny login i hasło, które są weryfikowane przez serwer RADIUS podczas próby połączenia z siecią. Dzięki temu administrator może w czasie rzeczywistym nadać lub odebrać uprawnienia konkretnemu użytkownikowi, bez konieczności zmiany hasła dla wszystkich. Jest to szczególnie istotne w przypadku zwolnienia pracownika, którego dostęp do sieci można zablokować natychmiast, bez wpływu na innych użytkowników.

Protokół RADIUS wykorzystywany w uwierzytelnianiu 802.1X może być zintegrowany z istniejącą infrastrukturą katalogową Active Directory, co pozwala na wykorzystanie tych samych poświadczeń co do logowania do systemu Windows. W praktyce oznacza to, że użytkownik loguje się do sieci Wi-Fi za pomocą swojego firmowego loginu i hasła, co jest wygodne i bezpieczne. Serwer RADIUS może również przypisywać użytkowników do odpowiednich sieci VLAN na podstawie ich przynależności do grup w Active Directory, co automatyzuje zarządzanie dostępem do zasobów sieciowych. Popularne implementacje serwerów RADIUS, takie jak FreeRADIUS czy NPS w Windows Server, oferują zaawansowane funkcje raportowania i monitorowania uwierzytelnień.

Skróty użyte w tym slajdzie:
802.1X - IEEE 802.1X - standard uwierzytelniania dostępu do sieci.
RADIUS - Remote Authentication Dial-In User Service - protokół centralnego serwera uwierzytelniania.
VLAN - Virtual LAN - wirtualna sieć lokalna.
AD - Active Directory - katalogowa usługa katalogowa firmy Microsoft do zarządzania tożsamościami.

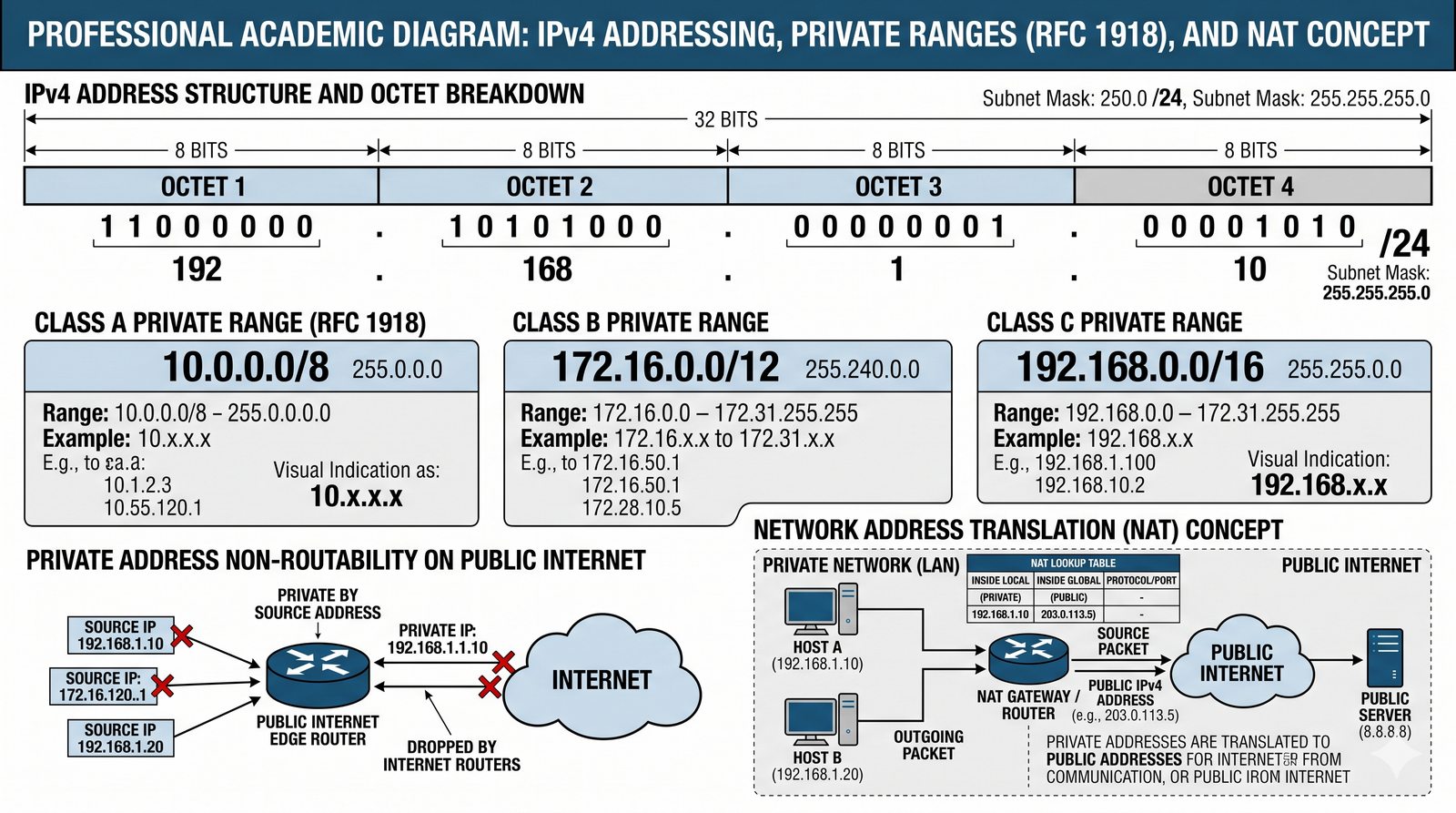

Adresacja IPv4 oparta na klasach adresów została opracowana w czasach, gdy nikt nie przewidywał tak gwałtownego rozwoju internetu. Podział na klasy A, B i C był prosty, ale bardzo nieefektywny, prowadząc do marnowania ogromnej liczby adresów. Wprowadzenie bezklasowego routingu CIDR i adresów prywatnych RFC 1918 znacząco opóźniło wyczerpanie puli adresów IPv4, ale nie rozwiązało problemu definitywnie. Dlatego powstał protokół IPv6 z 128-bitową przestrzenią adresową, która jest praktycznie niewyczerpalna. Mimo to IPv4 wciąż dominuje w sieciach lokalnych i korporacyjnych.

Planowanie adresacji IP to jeden z najważniejszych elementów projektowania sieci, który wymaga przewidywania przyszłego wzrostu organizacji. Dobrze zaprojektowany schemat adresacji znacznie ułatwia zarządzanie siecią.

Adresy prywatne zdefiniowane w RFC 1918 mogą być swobodnie używane wewnątrz organizacji bez konieczności rejestracji, co znacznie upraszcza zarządzanie wewnętrzną adresacją. Zakres 10.0.0.0/8 jest najczęściej stosowany w większych sieciach, ponieważ oferuje ponad 16 milionów adresów hostów w ramach jednej sieci. Zakres 192.168.0.0/16 jest popularny w małych sieciach domowych i biurowych, podczas gdy 172.16.0.0/12 jest rzadziej wykorzystywany. Komunikacja z internetem wymaga translacji adresów NAT na routerze brzegowym, co pozwala wielu urządzeniom w sieci wewnętrznej współdzielić jeden publiczny adres IP. NAT jest rozwiązaniem pragmatycznym, ale wprowadza pewne komplikacje w komunikacji peer-to-peer.

W nowoczesnych sieciach coraz częściej stosuje się narzędzia IPAM do centralnego zarządzania adresacją IP, co zapobiega konfliktom adresów i ułatwia planowanie rozbudowy.

Skróty użyte w tym slajdzie:
IPv4 - Internet Protocol version 4 - protokół adresowania 32-bitowego.
LAN - Local Area Network - sieć lokalna.
RFC - Request For Comments - dokumenty standaryzujące protokoły internetowe.
NAT - Network Address Translation - translacja adresów prywatnych na publiczne.
CIDR - Classless Inter-Domain Routing - bezklasowy routing i notacja prefiksu, np. /24.

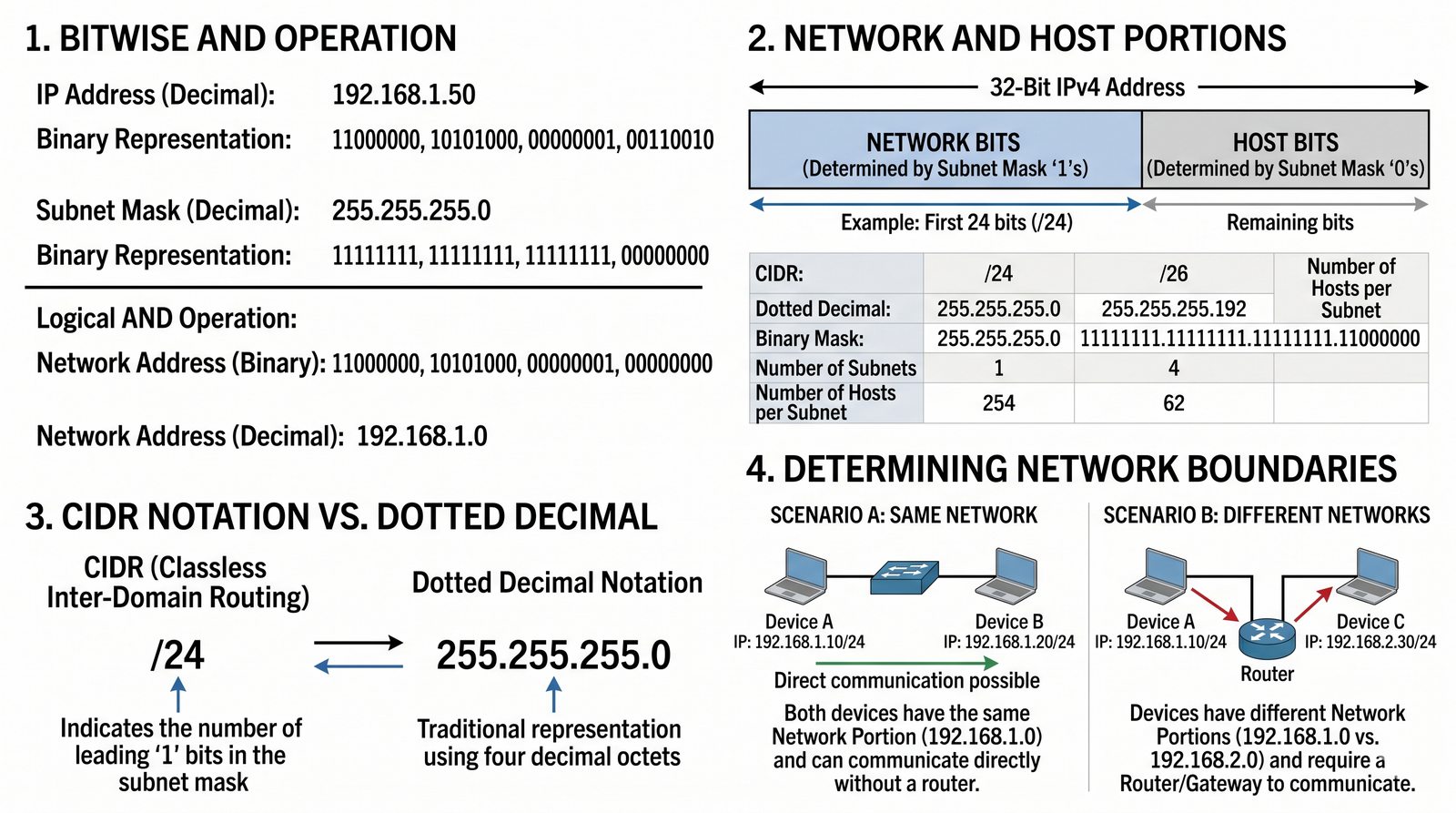

Maska podsieci jest kluczowym parametrem konfiguracji IP, który określa granicę między prefiksem sieci a identyfikatorem hosta w adresie IP. Bez prawidłowo skonfigurowanej maski urządzenie nie jest w stanie określić, które adresy znajdują się w tej samej sieci lokalnej, a które wymagają przekazania do routera. W notacji dziesiętnej maska przyjmuje postać czterech liczb od 0 do 255, ale znacznie wygodniejsza i częściej stosowana jest notacja CIDR, np. /24, która określa liczbę bitów sieciowych. Im wyższa wartość CIDR, tym mniejsza sieć i mniejsza liczba dostępnych adresów dla hostów.

W sieciach IPv4 standardowo stosuje się kilka typowych masek: /8 (dla sieci klasy A), /16 (dla klasy B) oraz /24 (dla klasy C). W nowoczesnych sieciach najczęściej używa się adresów prywatnych z bloku 10.0.0.0/8, który daje ogromną elastyczność w projektowaniu hierarchicznego schematu adresacji. Zrozumienie wzajemnych relacji między maską, adresem sieci i adresem rozgłoszeniowym jest absolutnie niezbędne do poprawnego konfigurowania urządzeń sieciowych i diagnozowania problemów z łącznością.

Skróty użyte w tym slajdzie:
IP - Internet Protocol - protokół adresowania i routingu pakietów.
CIDR - Classless Inter-Domain Routing - notacja prefiksu określająca długość maski, np. /24.

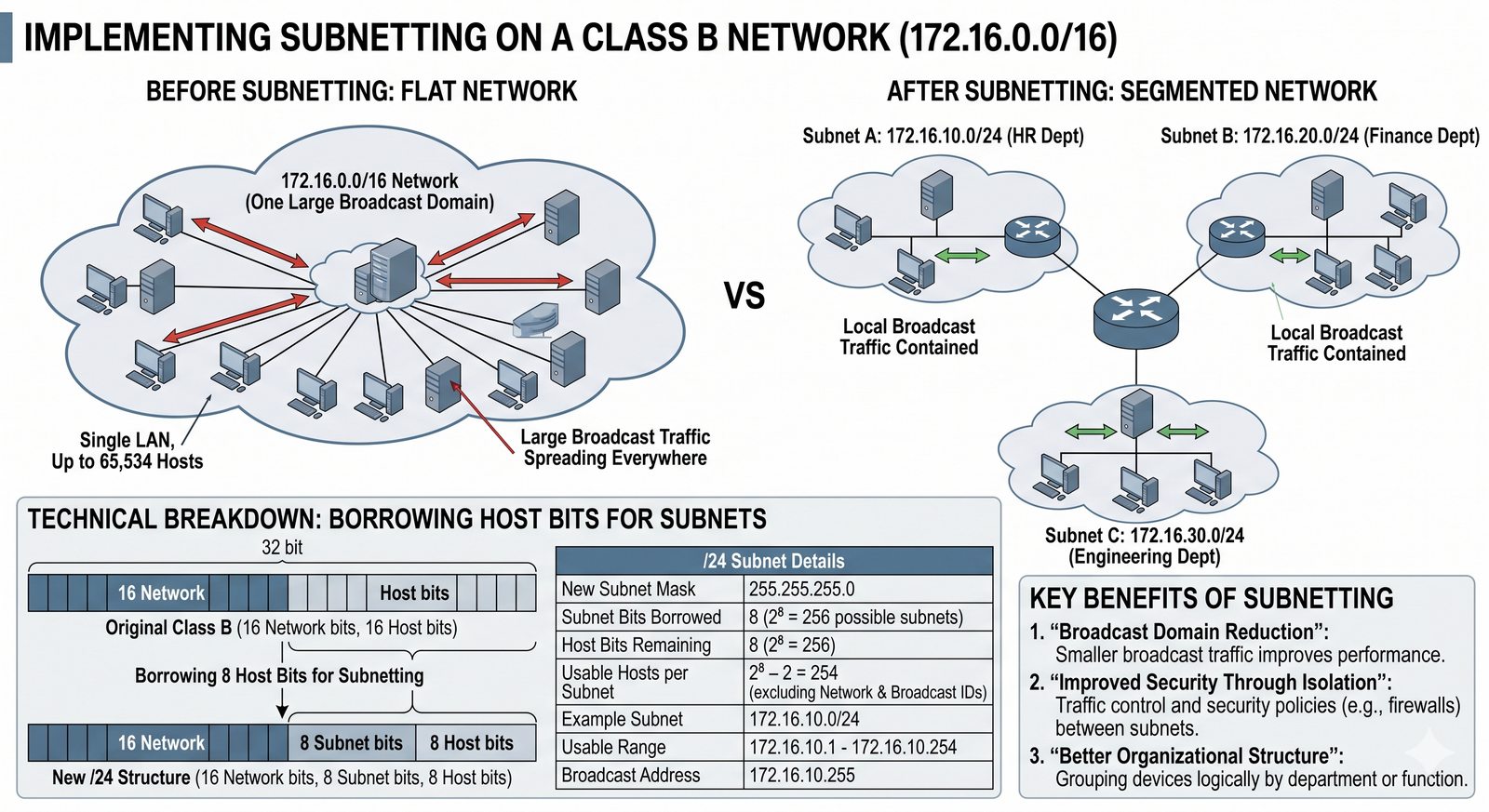

Subnetting to jedna z fundamentalnych umiejętności, którą musi opanować każdy inżynier sieciowy, ponieważ bez niej efektywne zarządzanie przestrzenią adresową jest niemożliwe. Proces ten polega na pożyczaniu bitów z części hosta w celu utworzenia dodatkowych sieci, co pozwala na stworzenie wielu mniejszych, logicznych segmentów w ramach jednej większej sieci. Na przykład, sieć 192.168.1.0/24 można podzielić na cztery podsieci /26, każda z 62 użytecznymi adresami dla hostów. Taki podział umożliwia logiczną separację ruchu między działami lub piętrami w budynku.

Obliczanie podsieci wymaga biegłości w konwersji między systemem binarnym a dziesiętnym oraz rozumienia operacji bitowych, takich jak AND. W praktyce inżynierskiej często korzysta się z kalkulatorów podsieci, ale umiejętność ręcznego obliczania granic podsieci jest nieoceniona podczas rozwiązywania problemów bez dostępu do narzędzi. Warto również pamiętać, że każda podsieć ma dwa adresy zarezerwowane - adres sieci (wszystkie bity hosta równe 0) i adres rozgłoszeniowy (wszystkie bity hosta równe 1), które nie mogą być przypisane do interfejsów.

Skróty użyte w tym slajdzie:
IP - Internet Protocol - protokół adresowania i routingu pakietów.

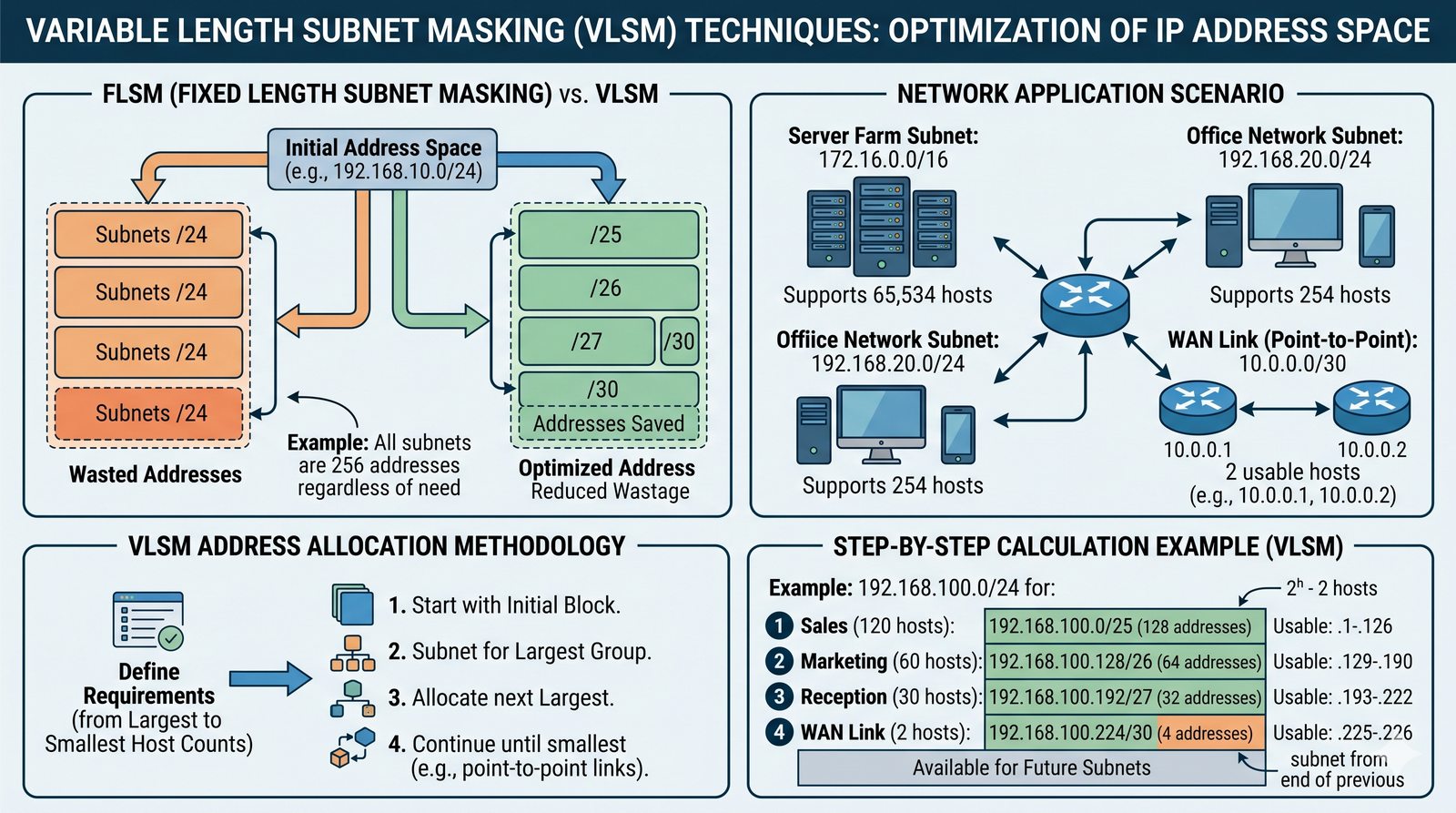

Technika VLSM jest naturalnym rozwinięciem klasycznego subnettingu i odpowiedzią na problem nieefektywnego wykorzystania przestrzeni adresowej. W tradycyjnym subnettingu, stosującym maski o stałej długości (FLSM), każda podsieć miała taką samą liczbę adresów, co prowadziło do ogromnych strat. VLSM pozwala na tworzenie podsieci o różnej wielkości, idealnie dopasowanych do rzeczywistych potrzeb - małych podsieci /30 dla łączy punkt-punkt, średnich /24 dla sieci użytkowników i dużych /22 czy /21 dla całych pięter. Dzięki temu dostępna pula adresowa jest wykorzystywana maksymalnie efektywnie.

Zastosowanie VLSM wymaga jednak użycia protokołów routingu obsługujących przesyłanie informacji o masce podsieci, takich jak OSPF, EIGRP czy BGP. Starsze protokoły jak RIPv1 nie obsługują VLSM i nie powinny być stosowane w nowoczesnych sieciach. Projektując adresację z VLSM, warto zacząć od największych podsieci i stopniowo przechodzić do mniejszych, co ułatwia utrzymanie hierarchicznej struktury. Praktyczne ćwiczenia z VLSM są doskonałym treningiem logicznego myślenia o adresacji sieciowej.

Skróty użyte w tym slajdzie:
VLSM - Variable Length Subnet Mask - maska podsieci o zmiennej długości.
FLSM - Fixed Length Subnet Mask - maska podsieci o stałej długości, przeciwieństwo VLSM.

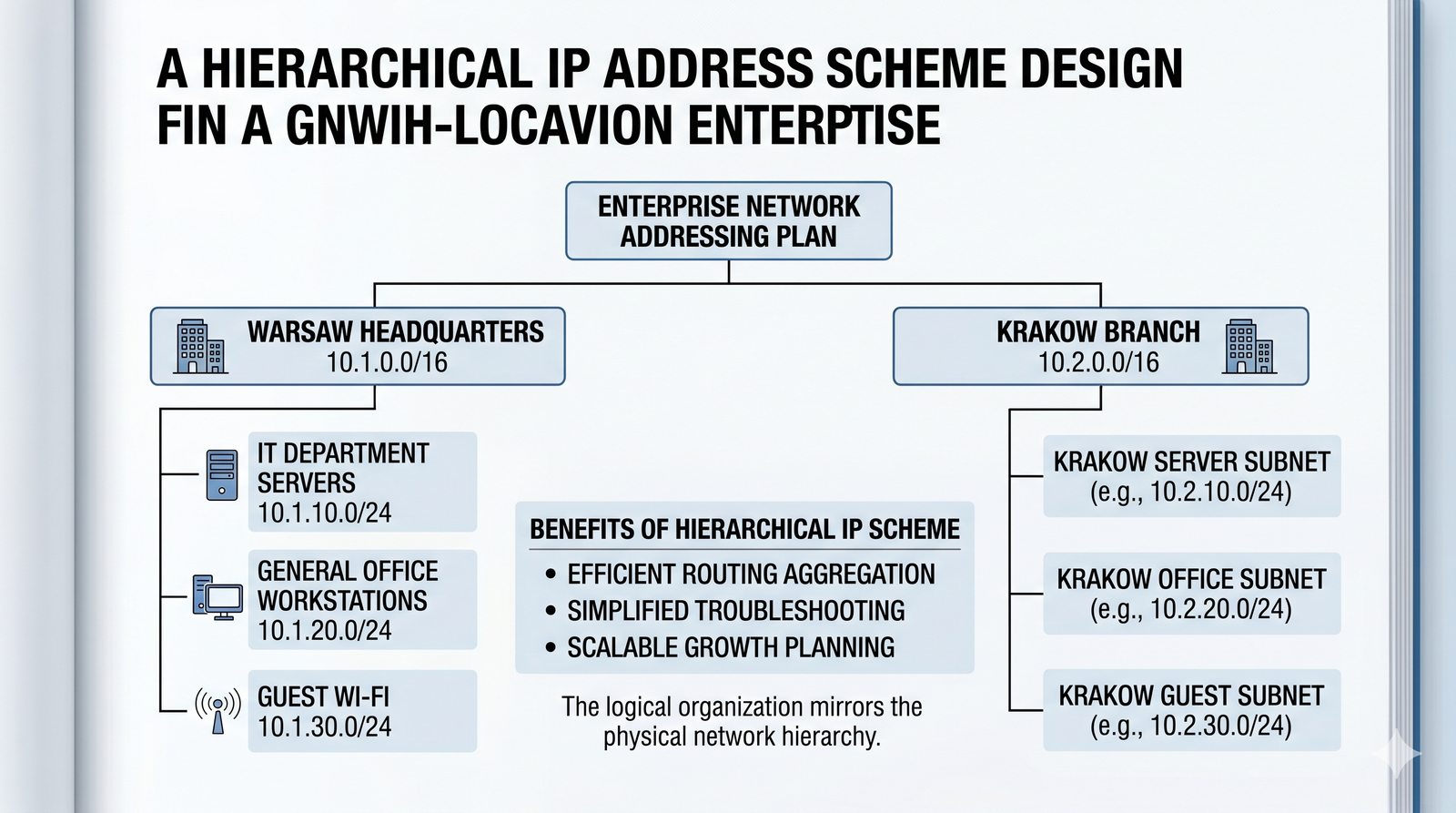

Hierarchiczny schemat adresacji IP jest fundamentem dobrze zaprojektowanej sieci, umożliwiającym efektywne zarządzanie i łatwe diagnozowanie problemów. W praktyce inżynierskiej przyjęło się stosowanie logicznej struktury, w której pierwszy oktet adresu z bloku 10.0.0.0/8 identyfikuje kontynent lub region, drugi kraj lub miasto, trzeci budynek lub piętro, a czwarty konkretny dział lub funkcję. Taki system pozwala na agregację tras routingu, co znacząco zmniejsza rozmiar tablic routingu w sieciach szkieletowych. Na podstawie samego adresu IP można określić, gdzie w organizacji znajduje się dane urządzenie.

Przy projektowaniu schematu adresacji warto uwzględnić rezerwę adresową na przyszłą rozbudowę, ponieważ zmiana przyjętego schematu w działającej sieci jest niezwykle trudna i kosztowna. Należy również pamiętać o pozostawieniu wolnych bloków adresowych dla nowych lokalizacji i technologii, które mogą pojawić się w przyszłości. Dobrą praktyką jest dokumentowanie schematu adresacji w formie tabeli z wykorzystaniem notacji CIDR, co ułatwia szybkie określenie, które bloki adresowe są już wykorzystane, a które pozostają wolne.

Skróty użyte w tym slajdzie:
IP - Internet Protocol - protokół adresowania i routingu pakietów.

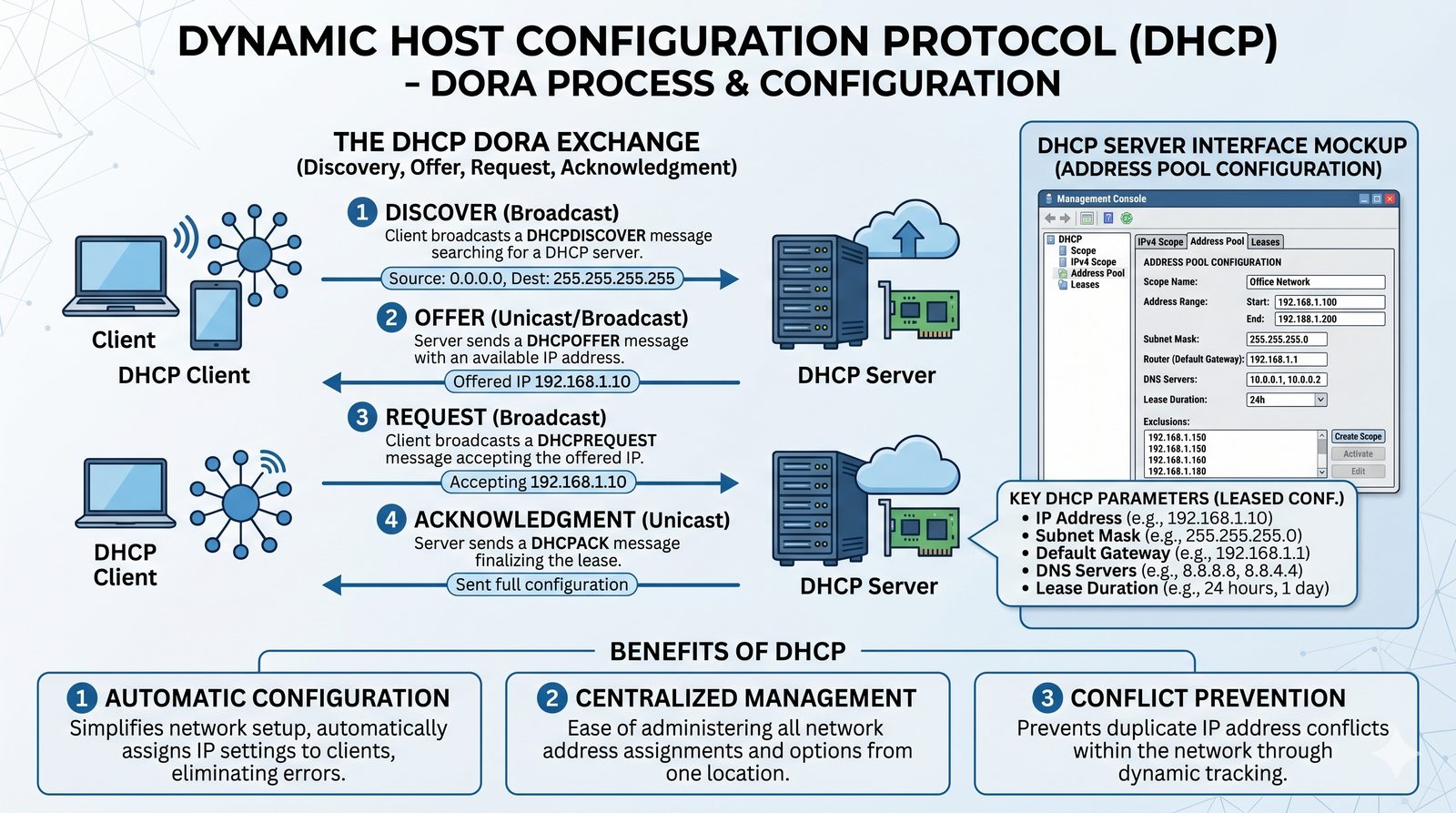

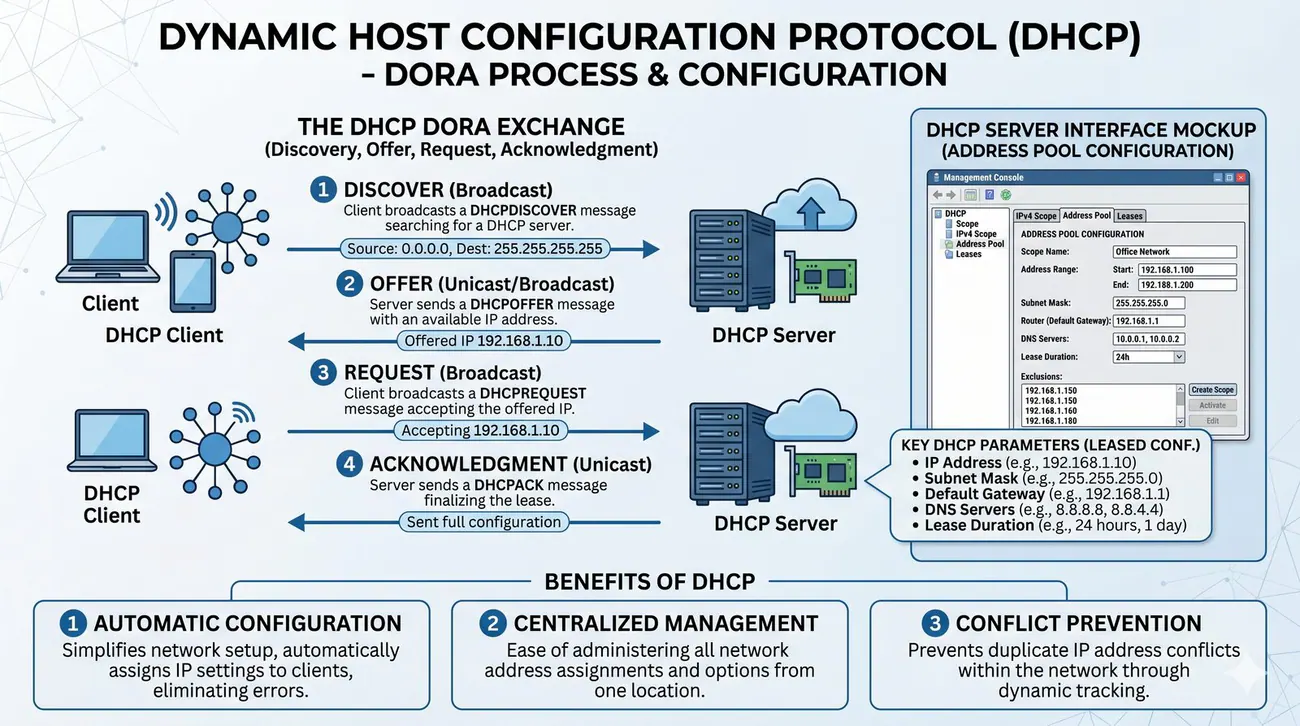

Protokół DHCP znacząco upraszcza zarządzanie adresacją IP w sieci, automatyzując proces przydzielania konfiguracji sieciowej urządzeniom końcowym. Administrator sieci definiuje zakresy adresów (scope) na serwerze DHCP, a klienci automatycznie otrzymują adres IP, maskę podsieci, bramę domyślną i adresy serwerów DNS. Proces ten składa się z czterech kroków, określanych jako DORA - Discover, Offer, Request, Acknowledge. Zrozumienie tego mechanizmu jest kluczowe przy diagnozowaniu problemów z uzyskaniem adresacji przez urządzenia w sieci.

W większych sieciach stosuje się wiele serwerów DHCP z podziałem na zakresy, co zapewnia redundancję i równoważenie obciążenia. Warto również pamiętać o mechanizmie DHCP snooping, który chroni przed atakami typu rogue DHCP server, gdzie nieautoryzowany serwer próbuje przydzielić fałszywe adresy. Rezerwacje DHCP pozwalają na przypisanie stałych adresów IP do konkretnych urządzeń na podstawie ich adresu MAC, co jest wygodną alternatywą dla konfiguracji statycznej w przypadku serwerów i drukarek sieciowych.

Skróty użyte w tym slajdzie:
DHCP - Dynamic Host Configuration Protocol - protokół dynamicznej konfiguracji hostów.
IP - Internet Protocol - protokół adresowania i routingu pakietów.
DNS - Domain Name System - system tłumaczenia nazw domenowych na adresy IP.
DORA - Discover, Offer, Request, Acknowledge - cztery kroki wymiany komunikatów DHCP.

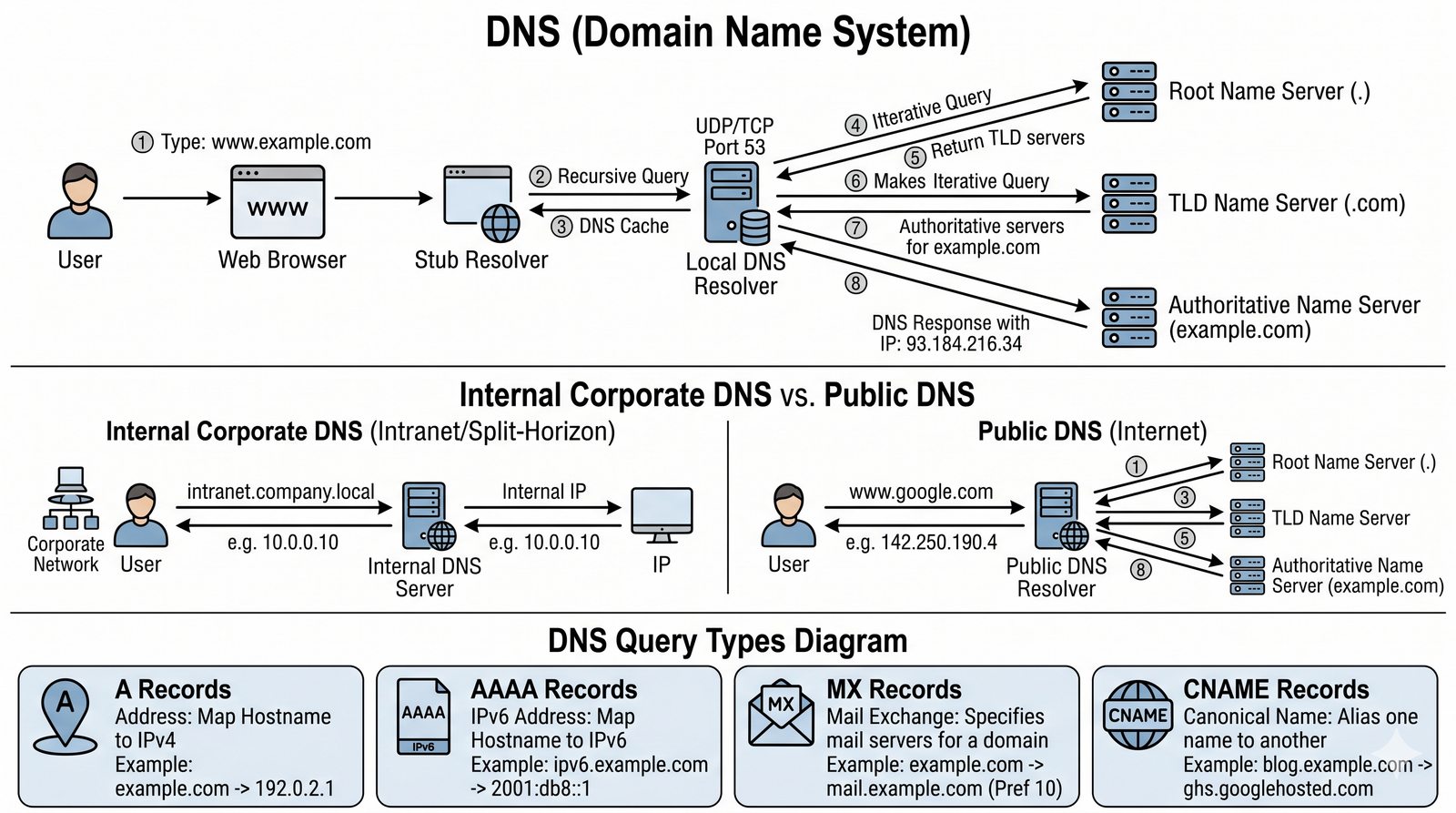

System DNS jest często nazywany książką telefoniczną internetu, ale jego rola w infrastrukturze sieciowej jest znacznie bardziej złożona. Bez sprawnego DNS większość usług sieciowych przestaje działać, nawet jeśli łączność IP jest w pełni zachowana. Wewnętrzny serwer DNS w sieci korporacyjnej obsługuje nie tylko translację nazw na adresy IP, ale także takie funkcje jak rozwiązywanie nazw serwerów poczty elektronicznej (MX), aliasowanie usług (CNAME) czy autorytatywne odpowiedzi dla stref wewnętrznych. Prawidłowa konfiguracja stref DNS i rekordów jest niezbędna do sprawnego funkcjonowania domeny Windows Active Directory.

Projektując infrastrukturę DNS, należy uwzględnić redundancję, stosując co najmniej dwa serwery DNS dla każdej strefy. Ważną kwestią jest również bezpieczeństwo - ataki typu DNS spoofing czy cache poisoning mogą przekierowywać użytkowników na fałszywe strony, dlatego warto rozważyć wdrożenie DNSSEC. W sieciach rozległych z wieloma lokalizacjami stosuje się rozwiązania DNS anycast, które kierują zapytania do najbliższego geograficznie serwera DNS, poprawiając czas odpowiedzi.

Skróty użyte w tym slajdzie:
DNS - Domain Name System - system nazw domenowych.
IP - Internet Protocol - protokół adresowania.
MX - Mail Exchanger - rekord DNS wskazujący serwer poczty dla domeny.
CNAME - Canonical Name - rekord DNS tworzący alias nazwy.

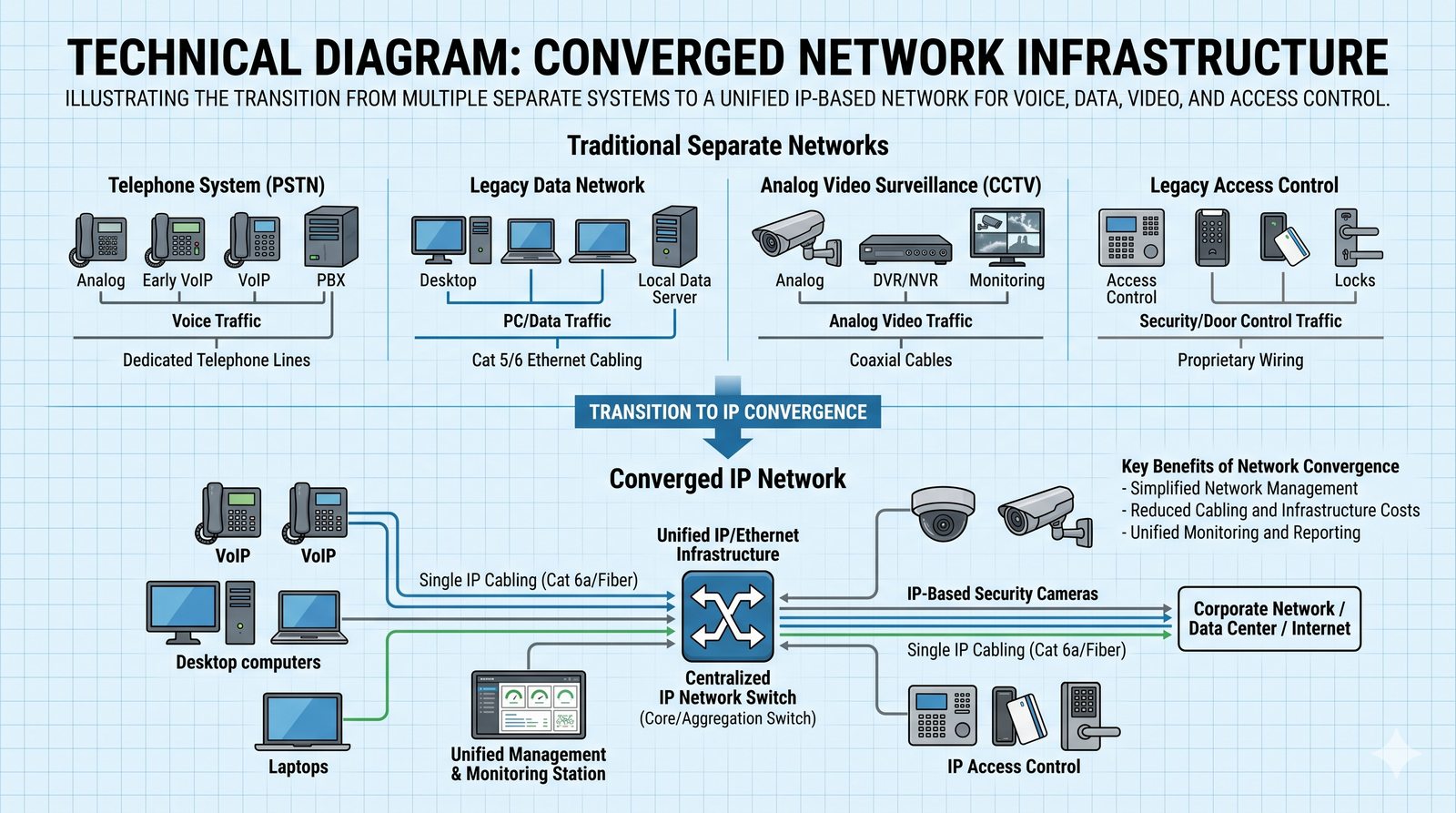

Koncepcja sieci konwergentnej, zwanej również siecią jednowiązkową, jest odpowiedzią na potrzebę uproszczenia i obniżenia kosztów infrastruktury teleinformatycznej. W tradycyjnym podejściu każdy system wymagał oddzielnej instalacji kablowej - osobna sieć dla telefonii, osobna dla komputerów, osobna dla monitoringu i tak dalej. Sieć konwergentna oparta na protokole IP pozwala na obsługę wszystkich tych usług za pomocą jednej, ustandaryzowanej infrastruktury ethernetowej. Przejście na model konwergentny przynosi znaczące oszczędności zarówno na etapie budowy, jak i eksploatacji sieci.

Wdrożenie sieci konwergentnej wymaga jednak starannego planowania pod kątem wydajności i bezpieczeństwa. Gdy wiele usług współdzieli to samo medium transmisyjne, kluczowe staje się zastosowanie mechanizmów QoS do priorytetyzacji ruchu oraz VLAN do logicznej izolacji poszczególnych systemów. Sieci konwergentne są dziś standardem w nowoczesnych organizacjach, a umiejętność ich projektowania jest jedną z kluczowych kompetencji wymaganych od inżynierów sieciowych na rynku pracy.

Skróty użyte w tym slajdzie:
IP - Internet Protocol - protokół adresowania i routingu pakietów.
CCTV - Closed-Circuit Television - system monitoringu wizyjnego.

Wirtualne sieci VLAN są jednym z najważniejszych narzędzi w arsenale inżyniera sieciowego, umożliwiającym logiczną segmentację sieci fizycznej. Dzięki VLAN możliwe jest logiczne grupowanie urządzeń niezależnie od ich fizycznej lokalizacji, co daje ogromną elastyczność w projektowaniu. Na przykład komputery działu księgowości mogą być rozproszone po różnych piętrach budynku, ale nadal należeć do tej samej sieci VLAN. Komunikacja między różnymi sieciami VLAN musi odbywać się przez router lub przełącznik warstwy trzeciej, co pozwala na centralne zarządzanie politykami dostępu.

Segmentacja sieci za pomocą VLAN jest podstawową techniką zwiększania bezpieczeństwa i wydajności w nowoczesnych sieciach korporacyjnych. Pozwala na logiczne wydzielenie ruchu różnych działów i usług.

Konfiguracja VLAN na przełącznikach wymaga zrozumienia mechanizmu tagowania ramek zgodnie ze standardem IEEE 802.1Q. Porty przełącznika mogą być skonfigurowane jako dostępowe (access), przypisane do konkretnej sieci VLAN, lub jako trunk, przenoszące ruch z wielu sieci VLAN jednocześnie. W sieciach o dużej skali stosuje się protokoły takie jak VTP (VLAN Trunking Protocol) do automatycznej synchronizacji bazy VLAN między przełącznikami, choć należy zachować ostrożność, aby nie doprowadzić do przypadkowego rozprzestrzenienia błędnej konfiguracji.

Projektowanie schematu VLAN wymaga starannego planowania, aby uniknąć problemów ze skalowalnością i zarządzaniem w miarę rozwoju sieci. Warto stosować spójne nazewnictwo.

Skróty użyte w tym slajdzie:
VLAN - Virtual LAN - wirtualna sieć lokalna.

Izolacja sieci za pomocą VLAN to jedna z podstawowych i najskuteczniejszych technik zwiększania bezpieczeństwa infrastruktury sieciowej. Zasada najmniejszego uprzywilejowania mówi, że każde urządzenie powinno mieć dostęp tylko do tych zasobów, które są niezbędne do jego działania, a izolacja VLAN umożliwia wdrożenie tej zasady w praktyce. Nawet jeśli atakujący zdoła przejąć kontrolę nad jednym urządzeniem w sieci, dzięki segmentacji VLAN nie będzie miał automatycznego dostępu do pozostałych segmentów. W połączeniu z regułami firewalla między sieciami VLAN uzyskujemy bardzo skuteczny system obrony przed rozprzestrzenianiem się ataku.

W praktyce inżynierskiej często spotyka się sytuacje, w których zaniedbanie izolacji VLAN prowadziło do poważnych naruszeń bezpieczeństwa. Przykładem może być sytuacja, w której infekcja jednego komputera w sieci produkcyjnej rozprzestrzeniła się na całą infrastrukturę, włączając w to systemy sterowania przemysłowego. Warto również wspomnieć o technice VLAN hopping, która pozwala atakującemu na ominięcie izolacji VLAN, co wymaga stosowania dodatkowych zabezpieczeń, takich jak egzekwowanie konfiguracji portów przełącznika.

Skróty użyte w tym slajdzie:
VLAN - Virtual LAN - wirtualna sieć lokalna.
Wi-Fi - technologia sieci bezprzewodowych oparta na standardach IEEE 802.11.
IP - Internet Protocol - protokół adresowania i routingu pakietów.

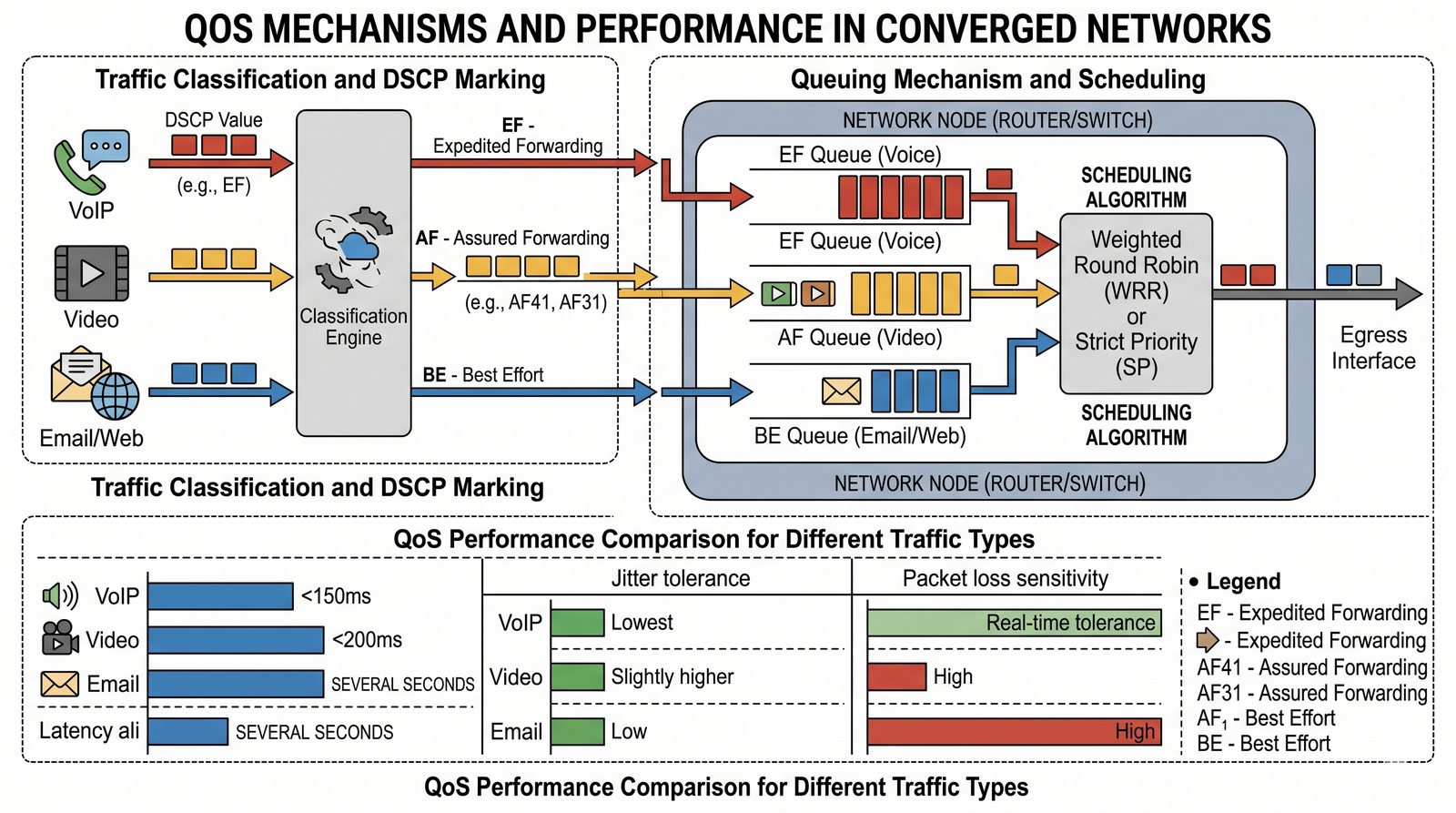

Mechanizmy QoS są absolutnie kluczowe w sieciach konwergentnych, gdzie współdzielenie przepustowości przez różne typy ruchu jest codziennością. Bez odpowiedniego skonfigurowania QoS, pojedyncze duże transfery plików mogą całkowicie zablokować kanał transmisyjny, powodując zrywanie połączeń głosowych i zacięcia obrazu w wideokonferencjach. Podstawowym zadaniem QoS jest klasyfikacja pakietów, oznaczanie ich znacznikami priorytetu, a następnie odpowiednie zarządzanie kolejkami w interfejsach wyjściowych urządzeń sieciowych. Mechanizmy takie jak LLQ (Low Latency Queuing) zapewniają, że ruch wrażliwy na opóźnienia jest obsługiwany w pierwszej kolejności.

Projektowanie polityk QoS wymaga dogłębnego zrozumienia charakterystyki ruchu w sieci i wymagań poszczególnych aplikacji. W nowoczesnych sieciach korporacyjnych najwyższy priorytet zazwyczaj przypisywany jest ruchowi sygnalizacyjnemu VoIP i transmisji głosu, nieco niższy wideo, a najniższy ruchowi masowemu, takiemu jak kopie zapasowe. Warto pamiętać, że QoS musi być skonfigurowane na całej ścieżce transmisji, od urządzenia nadawczego aż do odbiorczego, aby było skuteczne.

Skróty użyte w tym slajdzie:
QoS - Quality of Service - mechanizmy priorytetyzacji i zarządzania ruchem.
VoIP - Voice over IP - transmisja głosu z wykorzystaniem protokołu IP.
LLQ - Low Latency Queuing - mechanizm kolejek o niskim opóźnieniu dla ruchu priorytetowego.

Technologia PoE zrewolucjonizowała sposób instalacji urządzeń sieciowych, eliminując konieczność prowadzenia oddzielnych obwodów zasilających. Szczególnie istotne jest to w przypadku punktów dostępowych Wi-Fi montowanych na sufitach, gdzie dostęp do gniazdka elektrycznego jest często utrudniony lub wręcz niemożliwy. Planując budżet mocy PoE w przełączniku, należy uwzględnić nie tylko pobór mocy każdego urządzenia, ale także straty na kablu, które mogą być znaczące przy dystansie bliskim 100 metrów. Warto również pamiętać, że przełączniki PoE mają określony całkowity budżet mocy, który rozdzielany jest między wszystkie podłączone urządzenia.

Standard IEEE 802.3bt (PoE++) otworzył nowe możliwości, umożliwiając zasilanie urządzeń o mocy do 90 watów, takich jak kamery PTZ z ogrzewaniem, terminale komputerowe czy nowoczesne ekrany informacyjne. Przy projektowaniu sieci z PoE należy uwzględnić odpowiednie kategorie okablowania - standard IEEE 802.3bt wymaga okablowania co najmniej kategorii 5e, a kategorie 6 lub 6A są zalecane ze względu na lepsze odprowadzanie ciepła i mniejsze straty. Warto też rozważyć zastosowanie przełączników z zarządzaniem PoE, które pozwalają na zdalne wyłączanie i włączanie zasilania poszczególnych portów.

Skróty użyte w tym slajdzie:
PoE - Power over Ethernet - zasilanie urządzeń przez skrętkę sieciową.
IEEE - Institute of Electrical and Electronics Engineers - organizacja opracowująca standardy techniczne.
PSE - Power Sourcing Equipment - urządzenie dostarczające zasilanie (np. przełącznik PoE).
PD - Powered Device - urządzenie zasilane przez PoE.
PTZ - Pan-Tilt-Zoom - kamera obrotowa z funkcją zmiany pozycji i zbliżenia.
CCTV - Closed-Circuit Television - system monitoringu wizyjnego.
4PPoE - 4-Pair Power over Ethernet - zasilanie wszystkimi czterema parami skrętki.

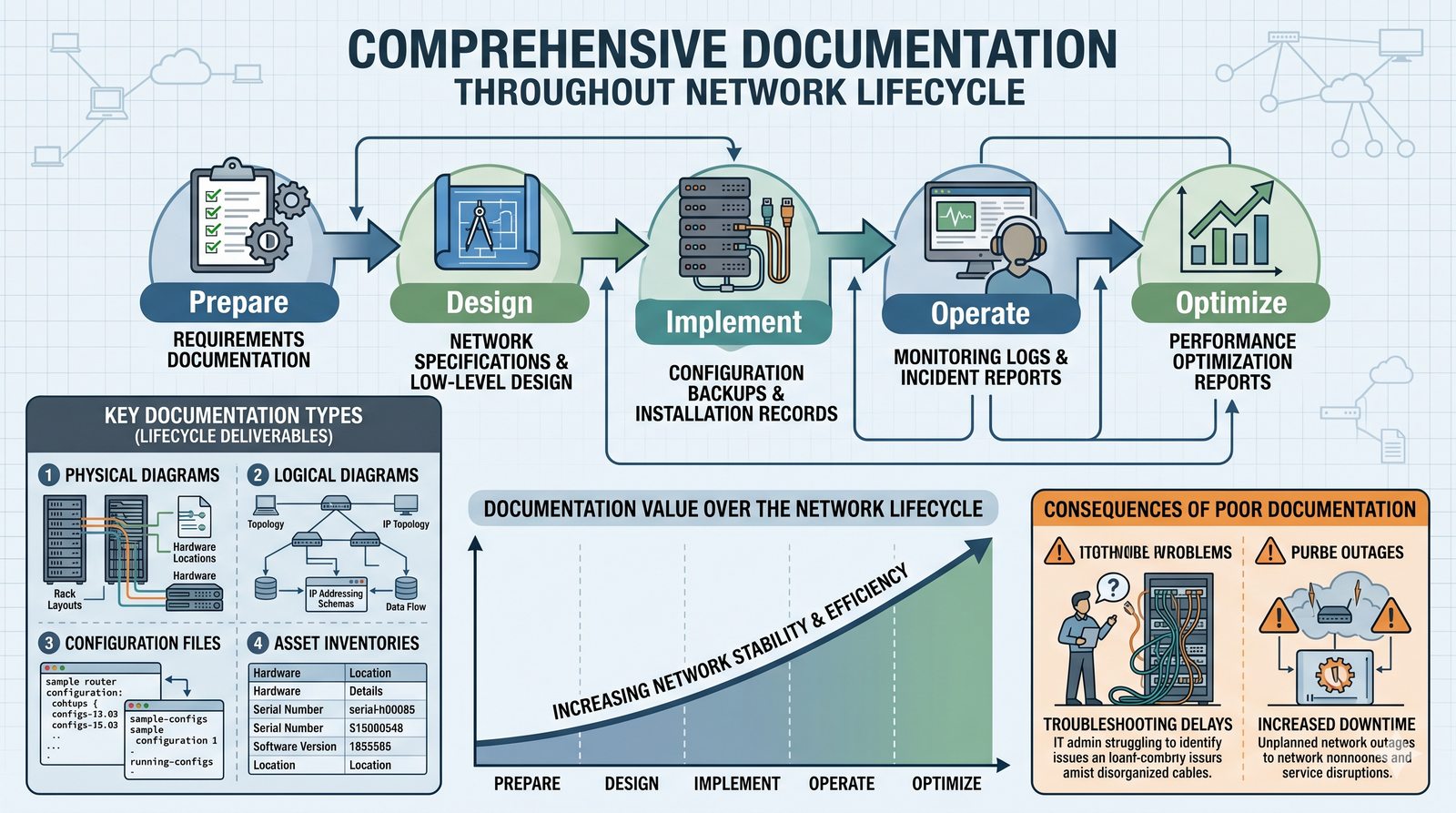

Dokumentacja techniczna jest często niedocenianym aspektem projektowania sieci, szczególnie przez początkujących inżynierów. W rzeczywistości stanowi ona pamięć organizacji i kluczowe narzędzie transferu wiedzy między pracownikami. Gdy doświadczony administrator odchodzi z firmy, dobrze prowadzona dokumentacja pozwala nowemu zespołowi szybko przejąć obowiązki bez konieczności odkrywania wszystkiego od nowa. W procesie certyfikacji ISO czy audytów bezpieczeństwa kompletna i aktualna dokumentacja sieciowa jest wręcz wymagana.

Kompletna i aktualna dokumentacja projektowa jest fundamentem sprawnego zarządzania infrastrukturą sieciową. Inwestycja w profesjonalną dokumentację zwraca się wielokrotnie podczas eksploatacji sieci.

Nowoczesne podejście do dokumentacji zakłada jej ciągłe aktualizowanie, a nie tworzenie jednorazowe na koniec projektu. Narzędzia takie jak systemy CMDB (Configuration Management Database) umożliwiają automatyczne zbieranie informacji o urządzeniach i ich wzajemnych powiązaniach. Warto pamiętać, że koszt stworzenia dokumentacji jest nieporównywalnie niższy niż koszty wynikające z jej braku w sytuacji kryzysowej lub podczas rozbudowy sieci.

Dokumentacja powykonawcza powinna zawierać nie tylko schematy, ale także wyniki testów certyfikacyjnych i protokoły odbioru, które są niezbędne dla zachowania gwarancji producenta.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

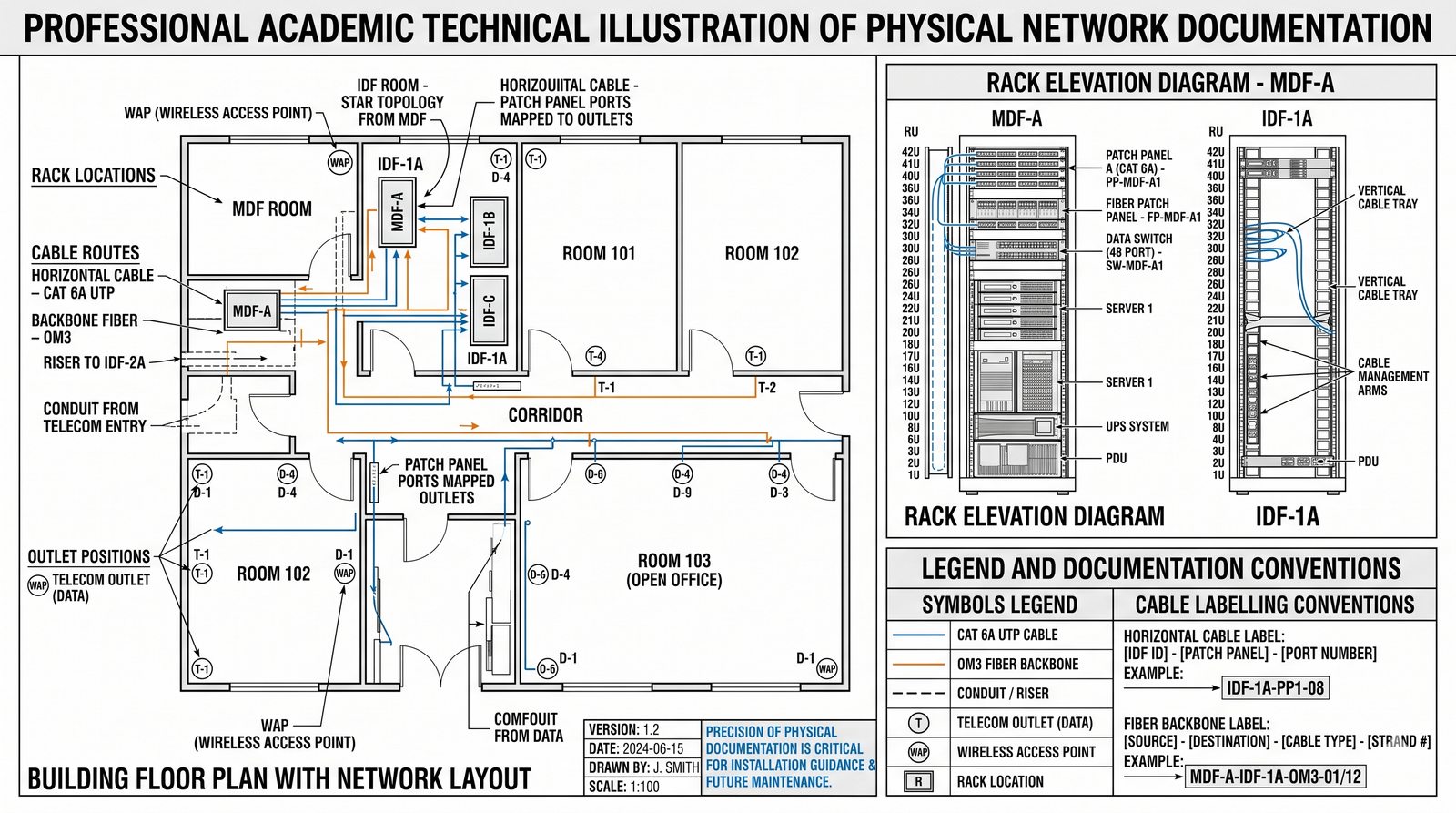

Schematy fizyczne są podstawowym narzędziem dla zespołów instalacyjnych i serwisowych pracujących w terenie. Dobrze wykonany rysunek techniczny z naniesionymi trasami kablowymi pozwala uniknąć wielu problemów podczas montażu, takich jak kolizje z instalacjami elektrycznymi czy hydraulicznymi. Współczesne projekty coraz częściej wykorzystują technologię BIM (Building Information Modeling) do trójwymiarowego modelowania infrastruktury budowlanej wraz z okablowaniem. Rzuty pomieszczeń z zaznaczonymi lokalizacjami gniazdek i szaf dystrybucyjnych są niezbędne zarówno na etapie budowy, jak i późniejszego utrzymania.

Schemat montażu urządzeń w szafie rackowej, zwany również rysunkiem rozstawienia (rack elevation), precyzyjnie określa, w którym miejscu szafy znajduje się każde urządzenie. Taki schemat uwzględnia nie tylko przełączniki i panele krosownicze, ale także listwy zasilające, organizery kablowe i ewentualne półki na sprzęt niezgodny ze standardem 19 cali. Starannie przygotowana dokumentacja fizyczna znacząco przyspiesza prace serwisowe i minimalizuje ryzyko błędów podczas ingerencji w istniejącą infrastrukturę.

Skróty użyte w tym slajdzie:
RACK - standard szafy 19-calowej do montażu sprzętu sieciowego.
BIM - Building Information Modeling - modelowanie informacji o obiekcie budowlanym.

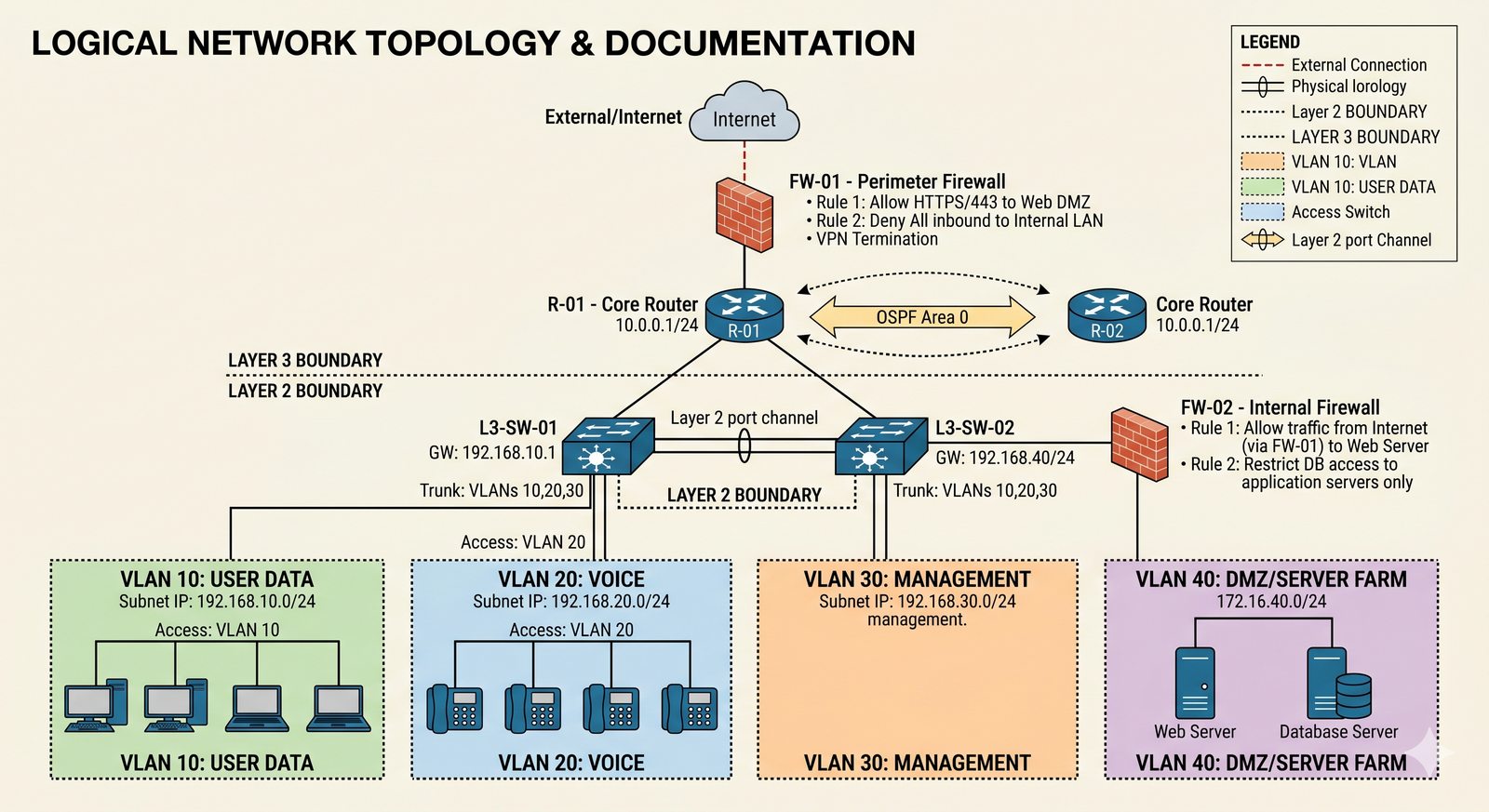

Schematy logiczne są często ważniejsze od fizycznych podczas codziennej pracy administratora sieci. Pokazują one, jak dane przemieszczają się między segmentami sieci, jakie protokoły routingu są używane i gdzie znajdują się kluczowe punkty decyzyjne. Dobrze wykonany schemat logiczny powinien zawierać informacje o sieciach VLAN, przypisanych podsieciach IP, adresach interfejsów routerów oraz relacjach sąsiedztwa protokołów routingu. Taki schemat jest nieoceniony podczas planowania zmian i diagnozowania problemów z łącznością.

Tworząc schematy logiczne, warto stosować standardowe symbole i notacje, aby były one zrozumiałe dla każdego członka zespołu. Narzędzia takie jak Microsoft Visio, draw.io czy LibreOffice Draw oferują biblioteki symboli sieciowych, które ułatwiają tworzenie profesjonalnych diagramów. Schematy logiczne powinny być przechowywane w centralnym repozytorium i regularnie aktualizowane po każdej znaczącej zmianie w sieci, aby zawsze odzwierciedlały rzeczywisty stan infrastruktury.

Skróty użyte w tym slajdzie:
VLAN - Virtual LAN - wirtualna sieć lokalna.
IP - Internet Protocol - protokół adresowania i routingu pakietów.

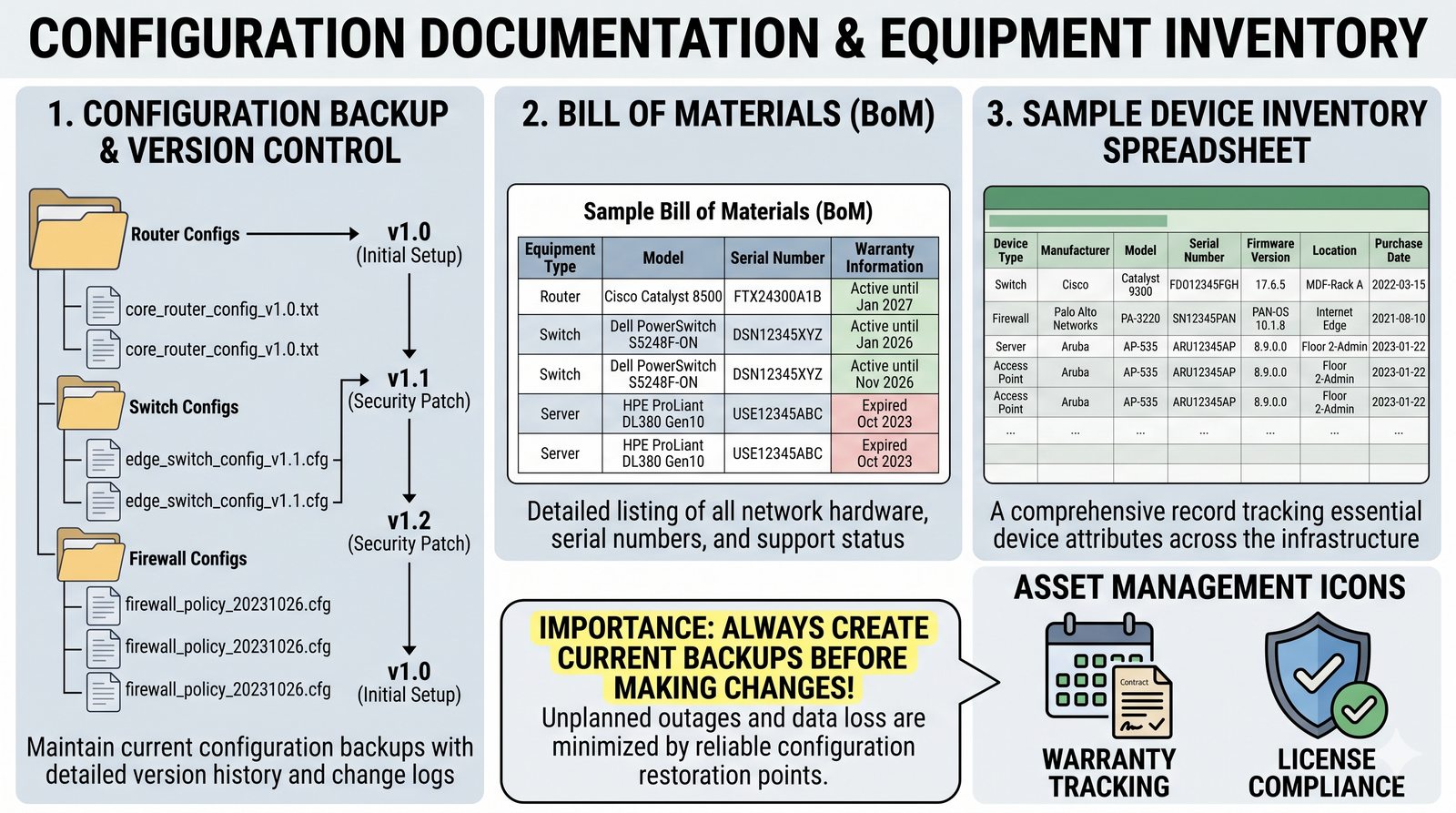

Kopie zapasowe konfiguracji urządzeń sieciowych to jedno z tych zadań, które często są odkładane na później, aż do momentu awarii, gdy okazuje się, że brakuje ich najbardziej. Regularne backupowanie konfiguracji przełączników, routerów i firewalli powinno być zautomatyzowane i wykonywane zgodnie z ustalonym harmonogramem. Nowoczesne narzędzia do zarządzania siecią umożliwiają centralne przechowywanie konfiguracji i śledzenie zmian w czasie, co znacznie ułatwia audyt i odtwarzanie po awarii. Lista sprzętu z numerami seryjnymi jest niezbędna do zarządzania gwarancjami i serwisem.

Dokumentacja konfiguracyjna powinna zawierać nie tylko same pliki konfiguracyjne, ale także opis wprowadzonych zmian i uzasadnienie dla konkretnych decyzji projektowych. W środowiskach, gdzie pracuje wielu administratorów, szczególnie istotne jest prowadzenie dziennika zmian (change log). Bez odpowiedniej dokumentacji konfiguracyjnej rozwiązywanie problemów sieciowych staje się znacznie trudniejsze i bardziej czasochłonne, co bezpośrednio przekłada się na wydłużenie czasu przestoju.

Skróty użyte w tym slajdzie:
BoM - Bill of Materials - lista sprzętu zawierająca modele, numery seryjne i lokalizacje urządzeń.

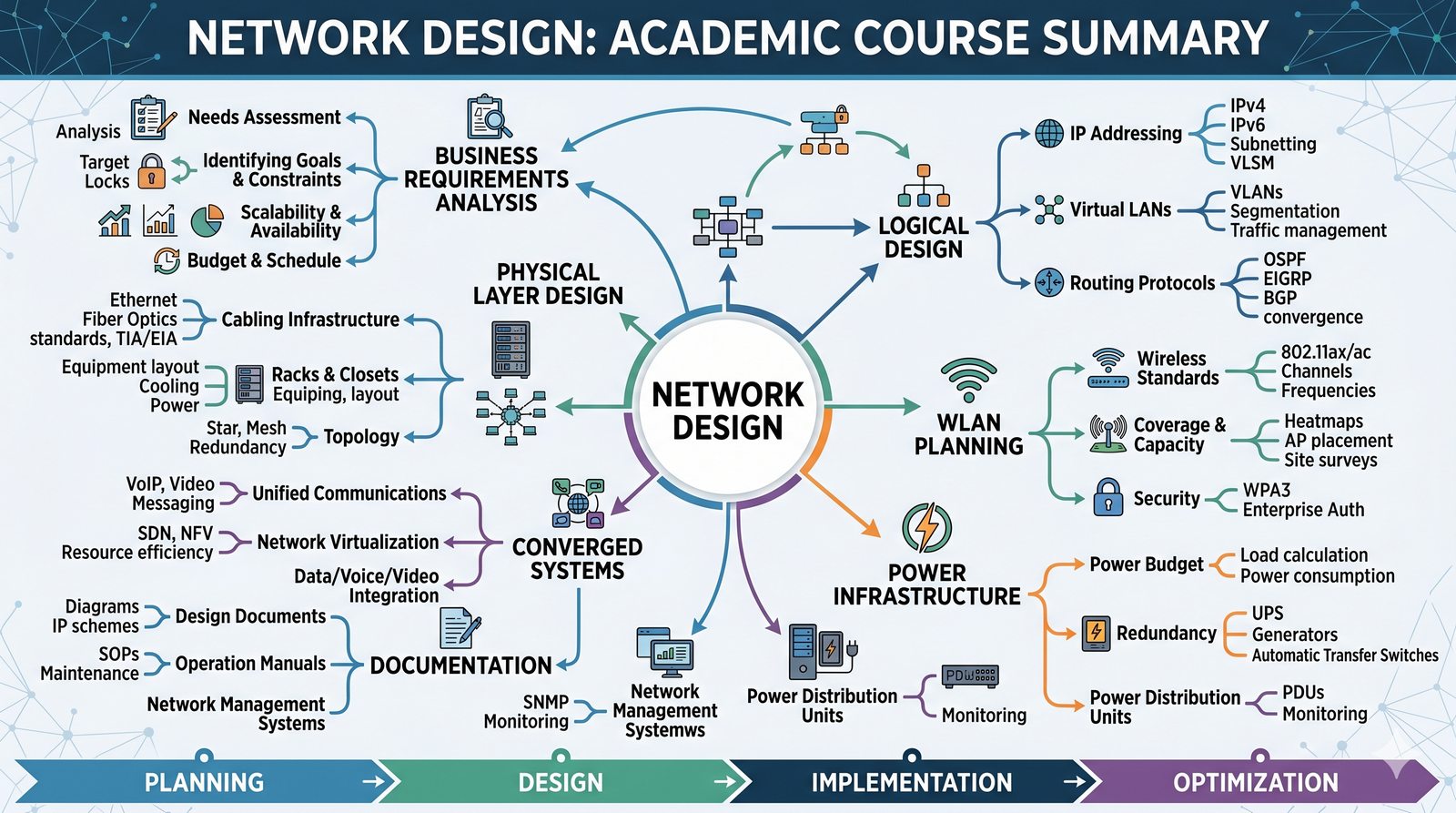

Przebiegliśmy przez wszystkie kluczowe obszary projektowania sieci komputerowych, co daje studentom kompleksowe spojrzenie na cały proces. Warto podkreślić, że umiejętność łączenia wiedzy z różnych dziedzin - od fizycznego okablowania, przez adresację IP, po bezpieczeństwo i dokumentację - jest tym, co odróżnia dobrego inżyniera sieciowego od przeciętnego. Każdy z omówionych etapów ma krytyczne znaczenie i zaniedbanie któregokolwiek z nich może prowadzić do poważnych problemów w przyszłości. Projektowanie sieci to nie tylko technika, ale także sztuka przewidywania potrzeb i planowania z wyprzedzeniem.

Dobrze zaprojektowana sieć jest fundamentem, na którym opierają się wszystkie inne systemy informatyczne w organizacji. Nawet najlepsze aplikacje i najszybsze serwery nie będą działać efektywnie bez solidnej i wydajnej infrastruktury sieciowej. Mam nadzieję, że zdobyta wiedza będzie przydatna w dalszej karierze zawodowej i zachęci do samodzielnego eksplorowania tej fascynującej dziedziny. Życzę powodzenia w realizacji własnych projektów sieciowych.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

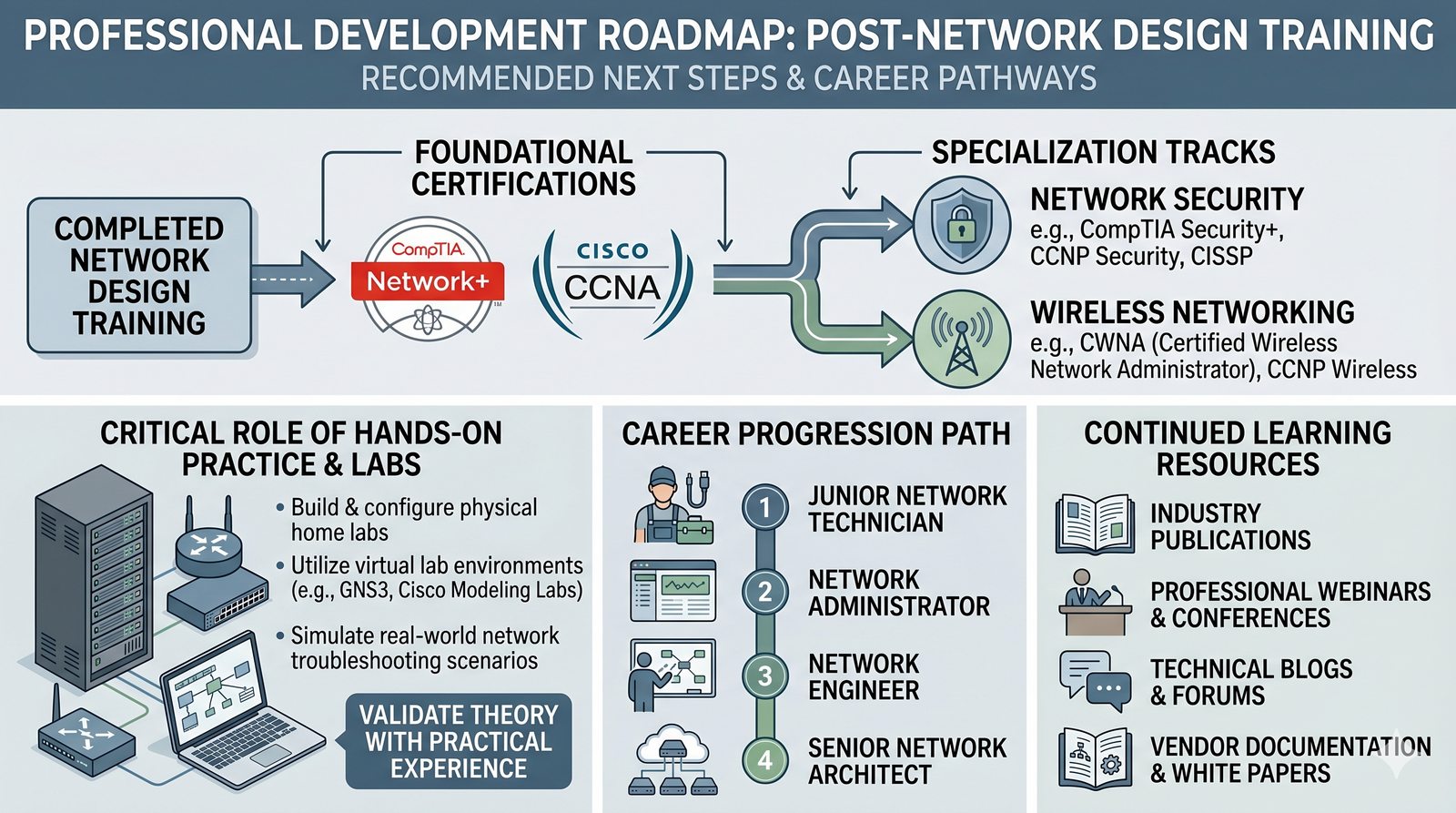

Kurs ten stanowi solidną podstawę, ale prawdziwa biegłość w projektowaniu sieci przychodzi z praktyką. Osoby zainteresowane dalszym rozwojem powinny rozważyć budowę własnego laboratorium sieciowego z użyciem symulatorów takich jak Packet Tracer, GNS3 czy EVE-NG. Środowiska wirtualne pozwalają na bezpieczne eksperymentowanie z konfiguracją i testowanie różnych scenariuszy bez ryzyka uszkodzenia produkcyjnej infrastruktury. Coraz większe znaczenie w branży zyskują również umiejętności z zakresu automatyzacji sieci z użyciem narzędzi takich jak Ansible czy Python. Znajomość skryptowania i podejścia Infrastructure as Code staje się standardem w nowoczesnych centrach danych.

Warto również śledzić bieżące trendy, takie jak sieci definiowane programowo (SDN), wirtualizacja funkcji sieciowych (NFV) czy technologie kryptograficzne w sieciach VPN nowej generacji. Certyfikacje branżowe nie tylko potwierdzają wiedzę, ale także otwierają drzwi do lepszych ofert pracy i ciekawszych projektów. Niezależnie od wybranej ścieżki kariery, ciągłe dokształcanie się jest kluczem do sukcesu w dynamicznie rozwijającej się dziedzinie sieci komputerowych.

Skróty użyte w tym slajdzie:
CCNA - Cisco Certified Network Associate - certyfikat sieciowy firmy Cisco.
GNS3 - Graphical Network Simulator - środowisko emulacji sieci i urządzeń sieciowych.
EVE-NG - Emulated Virtual Environment - platforma wirtualizacji i emulacji urządzeń sieciowych.

Sesja pytań i odpowiedzi (Q&A) zamyka moduł wprowadzający, dając przestrzeń do syntezy zdobytych informacji i skonfrontowania założeń projektowych z realiami wdrożeniowymi. W trakcie dyskusji warto skupić się na zagadnieniach kompromisów inżynierskich (tzw. trade-offs), które towarzyszą każdemu projektowi: relacji między dostępnością (High Availability) a budżetem CAPEX, wyborem pomiędzy technologią światłowodową wielomodową a jednomodową w okablowaniu pionowym, czy optymalizacją gęstości punktów dostępowych Wi-Fi w paśmie 5 GHz.

Dobry projekt sieci komputerowej nie kończy się na doborze sprzętu, lecz obejmuje pełny cykl życia infrastruktury: od rzetelnego audytu wstępnego, przez ścisłe przestrzeganie norm budowlanych i pożarowych (PN-EN 50173, CPR, przepusty EI), aż po sformalizowaną dokumentację powykonawczą i procedury utrzymaniowe. Pytania zadawane na tym etapie pozwalają zidentyfikować potencjalne wąskie gardła w planowanej architekturze i przygotować studentów do samodzielnego rozwiązywania problemów inżynierskich w kolejnych modułach kursu PIASK.

Skróty użyte w tym slajdzie:
Q&A - Questions and Answers - sesja pytań i odpowiedzi.
HA - High Availability - wysoka dostępność usług.
CAPEX - Capital Expenditure - nakłady inwestycyjne.
