1/50
Część 6: Planowanie sieci bezprzewodowej (WLAN)
  • Witajcie w module poświęconym projektowaniu sieci bezprzewodowych.
  • Sieci Wi-Fi stały się wszechobecne i kluczowe dla funkcjonowania niemal każdej organizacji, zapewniając mobilność i elastyczność.
  • Jednak w przeciwieństwie do przewidywalnego świata kabli, medium radiowe jest niewidzialne, współdzielone i pełne wyzwań.
  • W tej części nauczymy się, jak profesjonalnie projektować wydajne, niezawodne i bezpieczne sieci WLAN.

Planowanie sieci bezprzewodowej wymaga systematycznego podejścia uwzględniającego wiele czynników technicznych i środowiskowych. W przeciwieństwie do sieci przewodowych, medium radiowe jest niewidzialne i podlega ciągłym zmianom. Nawet najlepszy sprzęt nie zagwarantuje wydajności bez starannego projektu uwzględniającego propagację sygnału. Każda organizacja musi przeanalizować swoje potrzeby przed przystąpieniem do projektowania infrastruktury WLAN.

Należy uwzględnić liczbę użytkowników, rodzaj aplikacji oraz charakterystykę budynku podczas planowania architektury sieci. Właściwe planowanie pozwala uniknąć kosztownych poprawek po wdrożeniu i zapewnia optymalne wykorzystanie sprzętu. Projektowanie sieci bezprzewodowej różni się fundamentalnie od projektowania sieci przewodowej pod wieloma względami. Dlatego tak ważne jest systematyczne podejście obejmujące wszystkie etapy od analizy wymagań po walidację.

2/50
Agenda modułu
  • Podstawy komunikacji radiowej i standardy 802.11.
  • Architektura i komponenty sieci WLAN.
  • Proces projektowania: od wymagań do wdrożenia.
  • Planowanie pokrycia vs. planowanie pojemności.
  • Zarządzanie kanałami i unikanie interferencji.
  • Bezpieczeństwo sieci bezprzewodowych.
  • Zaawansowane tematy i dobre praktyki.
Ilustracja do slajdu: Agenda modułu

Zakres tematyczny modułu obejmuje kompleksowe zagadnienia niezbędne do profesjonalnego projektowania sieci WLAN. Rozpoczynamy od podstaw teoretycznych związanych z propagacją fal radiowych w różnych środowiskach. Następnie przechodzimy do praktycznych aspektów planowania pokrycia i pojemności sieci. Każdy z tych elementów ma kluczowe znaczenie dla końcowej jakości wdrożenia.

Szczególny nacisk położono na zagadnienia bezpieczeństwa, które są często pomijane w podstawowych kursach. Zarządzanie kanałami i unikanie interferencji wymaga znajomości narzędzi analitycznych i technik pomiarowych. Studia przypadków prezentują rzeczywiste scenariusze wdrożeniowe w różnych typach obiektów. Materiał został zaprojektowany tak, aby łączyć wiedzę teoretyczną z praktycznymi umiejętnościami.

3/50

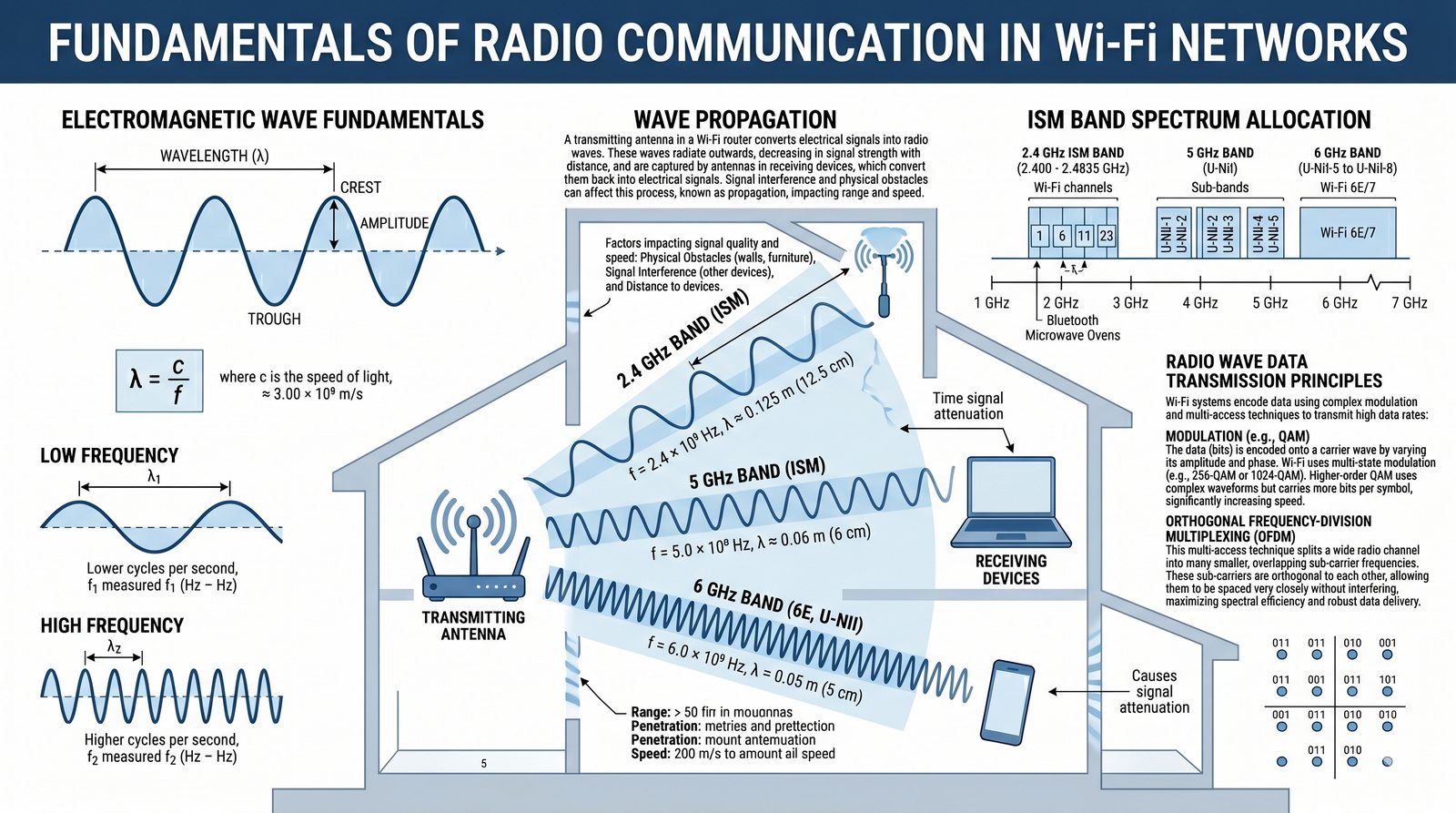

Podstawy komunikacji radiowej
  • Sieci Wi-Fi wykorzystują fale radiowe do przesyłania danych.
  • Fale te, będące formą promieniowania elektromagnetycznego, charakteryzują się częstotliwością (mierzoną w Hercach, Hz) i długością.
  • Kluczowe dla Wi-Fi są nielicencjonowane pasma częstotliwości ISM (Industrial, Scientific, Medical), głównie w okolicach 2.4 GHz i 5 GHz, a od niedawna również 6 GHz.
  • Zrozumienie natury fal radiowych jest niezbędne do planowania sieci bezprzewodowej.

Komunikacja radiowa opiera się na zasadzie modulacji fali nośnej, która przenosi dane binarne między nadajnikiem a odbiornikiem. Fale elektromagnetyczne wykorzystywane w sieciach Wi-Fi charakteryzują się określoną częstotliwością i długością, które wpływają na właściwości propagacyjne. Im wyższa częstotliwość, tym większa przepustowość, ale jednocześnie krótszy zasięg i gorsza penetracja przeszkód. Zrozumienie tych fundamentalnych zależności jest kluczowe dla projektanta sieci bezprzewodowych.

Moc nadawcza wyrażana w dBm określa siłę emitowanego sygnału, która podlega ograniczeniom regulacyjnym. Tłumienie sygnału na drodze propagacji zależy od odległości oraz rodzaju materiałów budowlanych. Wewnątrz budynków fale radiowe ulegają odbiciom, załamaniom i rozproszeniom na przeszkodach. Dlatego projektowanie sieci WLAN wymaga uwzględnienia specyficznych warunków środowiskowych każdej lokalizacji.

4/50

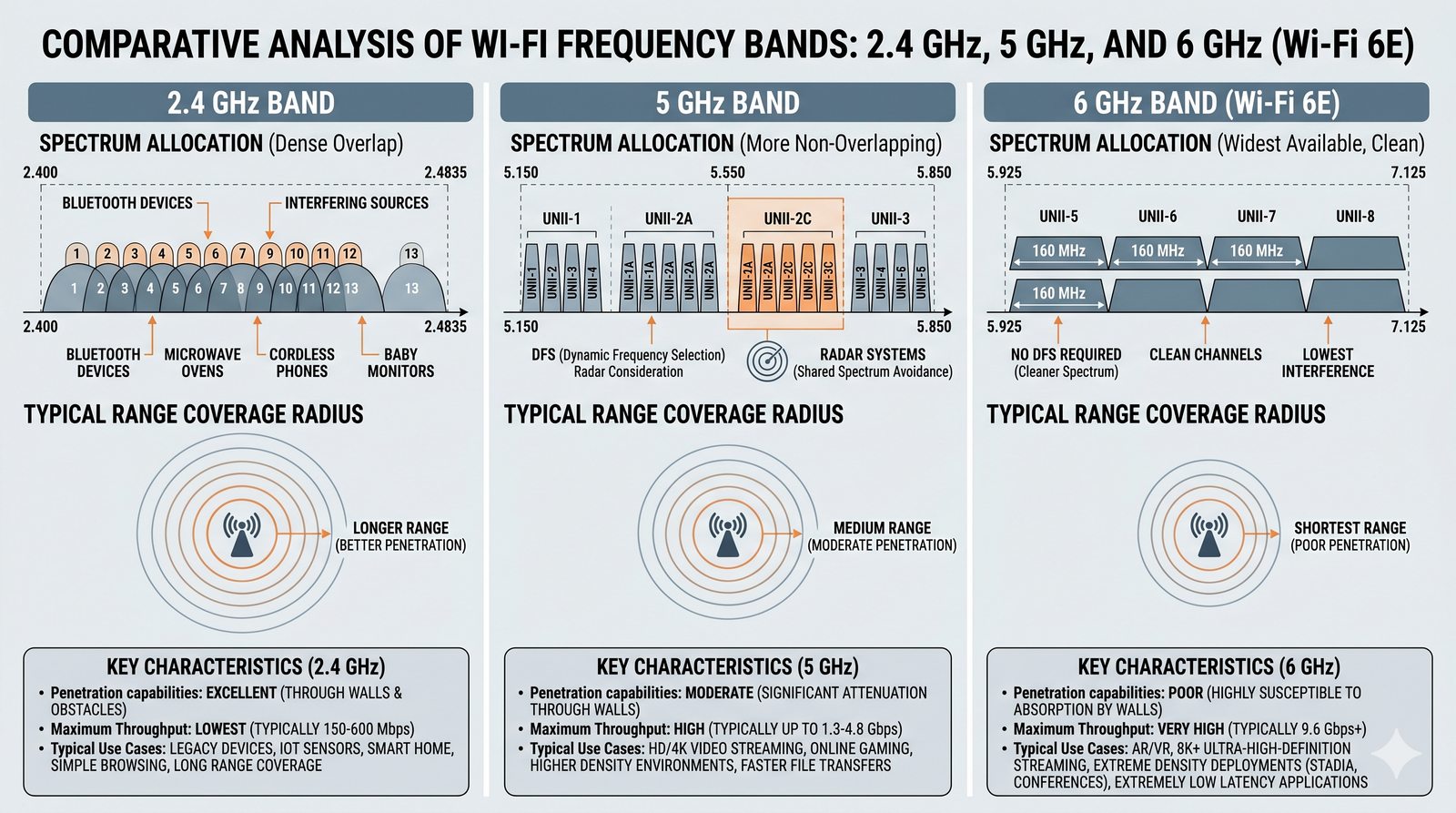

Pasma częstotliwości Wi-Fi
  • 2.4 GHz: Starsze, bardziej zatłoczone pasmo.
  • Oferuje lepszy zasięg i penetrację przeszkód (np. ścian), ale jest podatne na zakłócenia od innych urządzeń (Bluetooth, mikrofalówki) i ma ograniczoną liczbę kanałów.
  • 5 GHz: Nowsze, znacznie mniej zatłoczone pasmo.
  • Oferuje o wiele więcej kanałów i wyższe prędkości, ale ma mniejszy zasięg i jest bardziej tłumione przez przeszkody.
  • 6 GHz (Wi-Fi 6E): Najnowsze pasmo, oferujące ogromną ilość "czystego" spektrum, co pozwala na działanie bez interferencji i z bardzo wysokimi prędkościami.
Ilustracja do slajdu: Pasma częstotliwości Wi-Fi

Pasma częstotliwości przeznaczone dla sieci Wi-Fi różnią się znacząco pod względem właściwości propagacyjnych i dostępności widma. Pasmo 2,4 GHz oferuje lepszą penetrację ścian i większy zasięg, ale jest silnie zatłoczone przez inne urządzenia. Pasmo 5 GHz zapewnia wyższe prędkości transmisji dzięki większej liczbie dostępnych kanałów. Pasmo 6 GHz, udostępnione w standardzie Wi-Fi 6E, oferuje czyste spektrum bez zakłóceń od starszych urządzeń.

Wybór pasma zależy od konkretnego zastosowania i charakterystyki środowiska pracy sieci. W gęsto zaludnionych obszarach biurowych preferowane jest pasmo 5 GHz ze względu na mniejsze zagęszczenie. Nowoczesne punkty dostępowe obsługują jednocześnie wiele pasm, umożliwiając klientom dynamiczny wybór. Mechanizmy band steering kierują klientów do optymalnego pasma, zwiększając wydajność całej sieci.

5/50

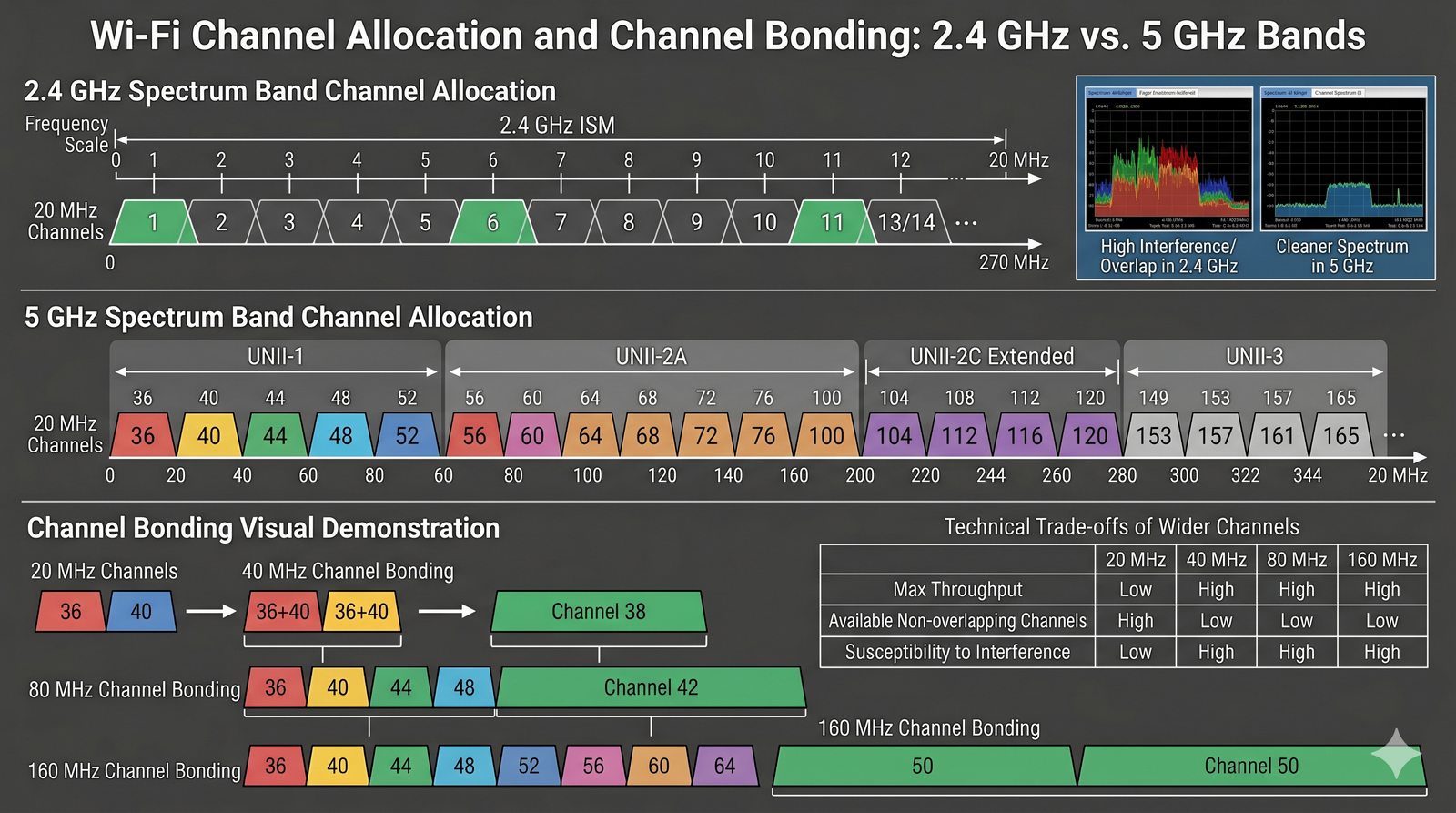

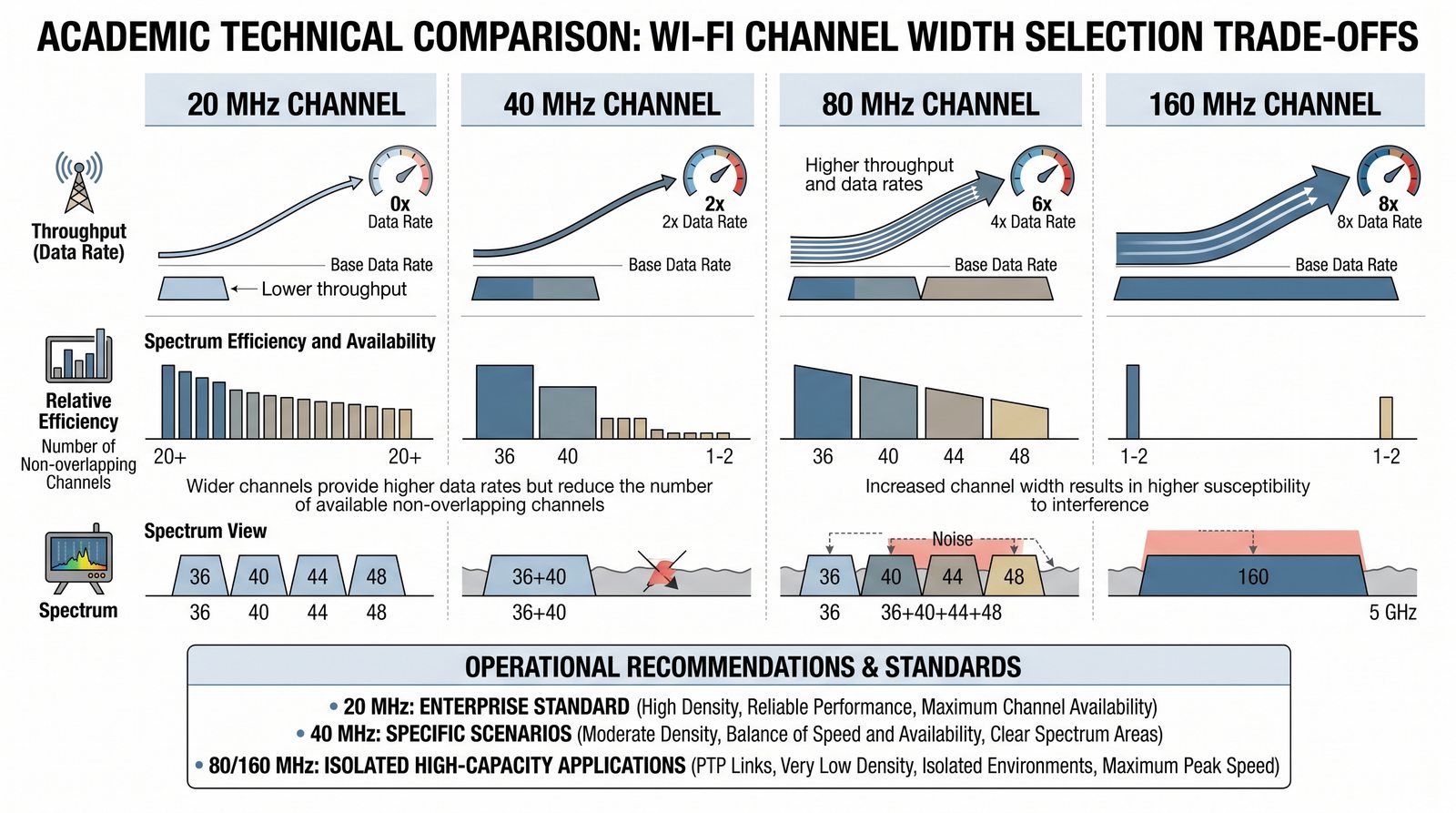

Kanały i szerokość kanału
  • Każde pasmo jest podzielone na mniejsze fragmenty zwane kanałami.
  • Standardowa szerokość kanału to 20 MHz.
  • Aby zwiększyć prędkość, standardy Wi-Fi pozwalają na łączenie sąsiednich kanałów w szersze (tzw. channel bonding), tworząc kanały o szerokości 40, 80, a nawet 160 MHz.
  • Szerszy kanał to większa przepustowość, ale jednocześnie większa podatność na zakłócenia i mniejsza liczba dostępnych kanałów do planowania.

Kanały radiowe stanowią podstawowy mechanizm podziału dostępnego widma na mniejsze fragmenty umożliwiające równoległą transmisję. Standardowa szerokość kanału wynosi 20 MHz, co zapewnia równowagę między przepustowością a odpornością na zakłócenia. Łączenie kanałów pozwala zwiększyć przepustowość, ale kosztem zmniejszenia liczby dostępnych kanałów. W praktyce stosuje się kanały o szerokości 40 MHz lub 80 MHz w zależności od potrzeb.

Szersze kanały są bardziej podatne na zakłócenia, ponieważ obejmują większy zakres częstotliwości. W gęstych środowiskach biurowych zaleca się stosowanie węższych kanałów dla lepszej izolacji. Planowanie kanałów wymaga uwzględnienia topologii sieci i sąsiedztwa innych punktów dostępowych. Dobór odpowiedniej szerokości kanału to jeden z kluczowych kompromisów w projektowaniu WLAN.

6/50

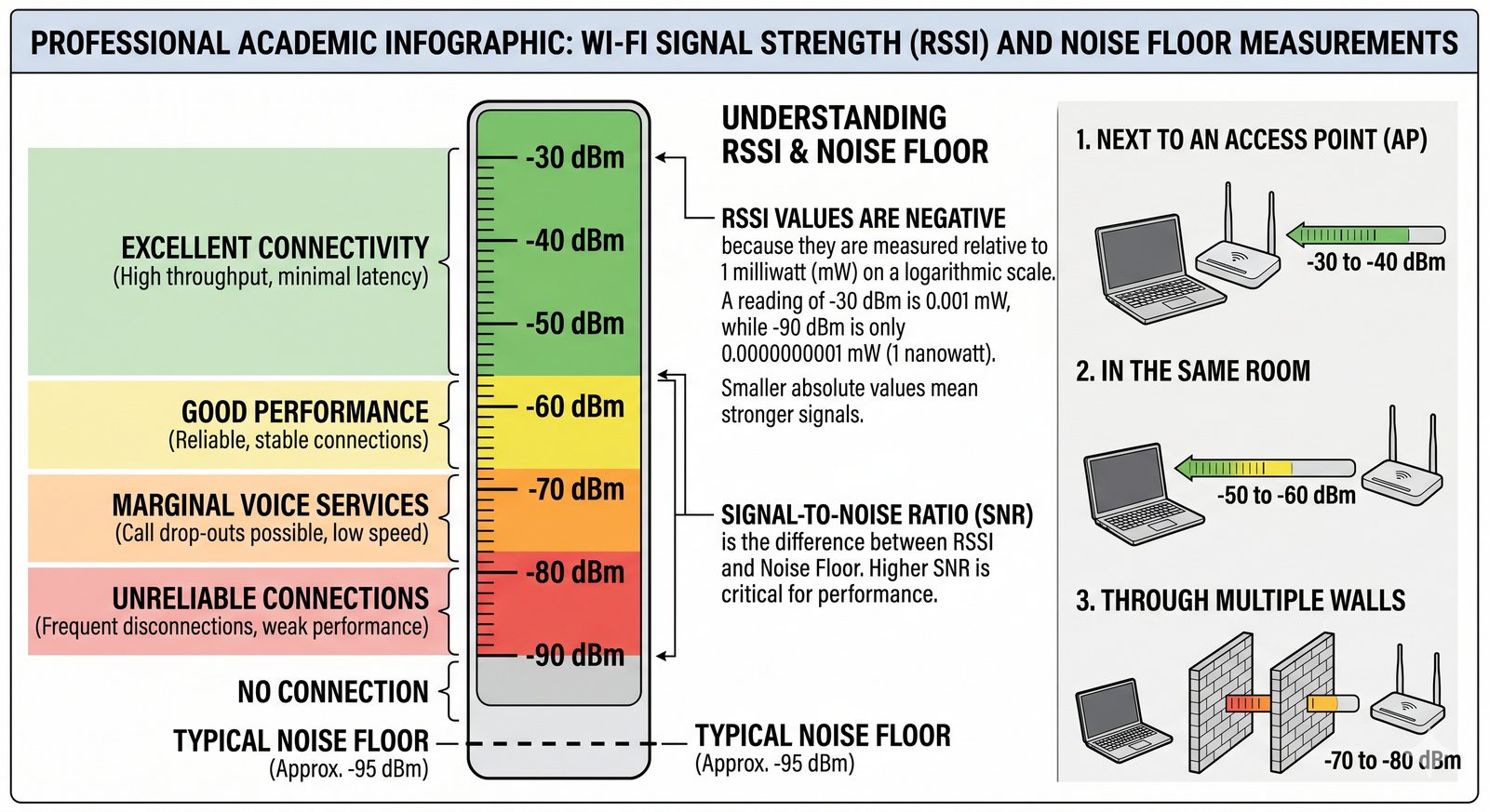

Siła sygnału (RSSI) i szum (Noise Floor)
  • Siłę odbieranego sygnału (RSSI - Received Signal Strength Indicator) mierzy się w decybelach w odniesieniu do jednego miliwata (dBm).
  • Jest to skala logarytmiczna i wartości są ujemne. -30 dBm to doskonały sygnał, -67 dBm to minimum dla usług głosowych, a poniżej -80 dBm połączenie staje się niestabilne.
  • Równie ważny jest poziom szumu (Noise Floor), czyli tła radiowego generowanego przez inne urządzenia.
  • Celem jest, aby sygnał był jak najsilniejszy, a szum jak najsłabszy.

Wskaźnik RSSI określa poziom mocy odebranego sygnału i jest wyrażany w decybelach względem jednego miliwata. Wartości RSSI mieszczą się zazwyczaj w przedziale od -30 dBm dla sygnału doskonałego do -90 dBm dla sygnału bardzo słabego. Poziom szumu tła, zwany noise floor, określa minimalną energię zakłóceń w danym paśmie. Różnica między sygnałem a szumem decyduje o jakości połączenia i osiągalnej przepustowości.

Pomiar RSSI jest wykorzystywany przez klientów do podejmowania decyzji o wyborze punktu dostępowego. Wartość -67 dBm uznaje się za minimalną dla aplikacji głosowych i wideokonferencji. Poziom szumu powyżej -85 dBm znacząco pogarsza parametry transmisji i stabilność połączenia. Monitorowanie tych wskaźników pozwala na wczesne wykrywanie problemów z pokryciem sygnału.

7/50

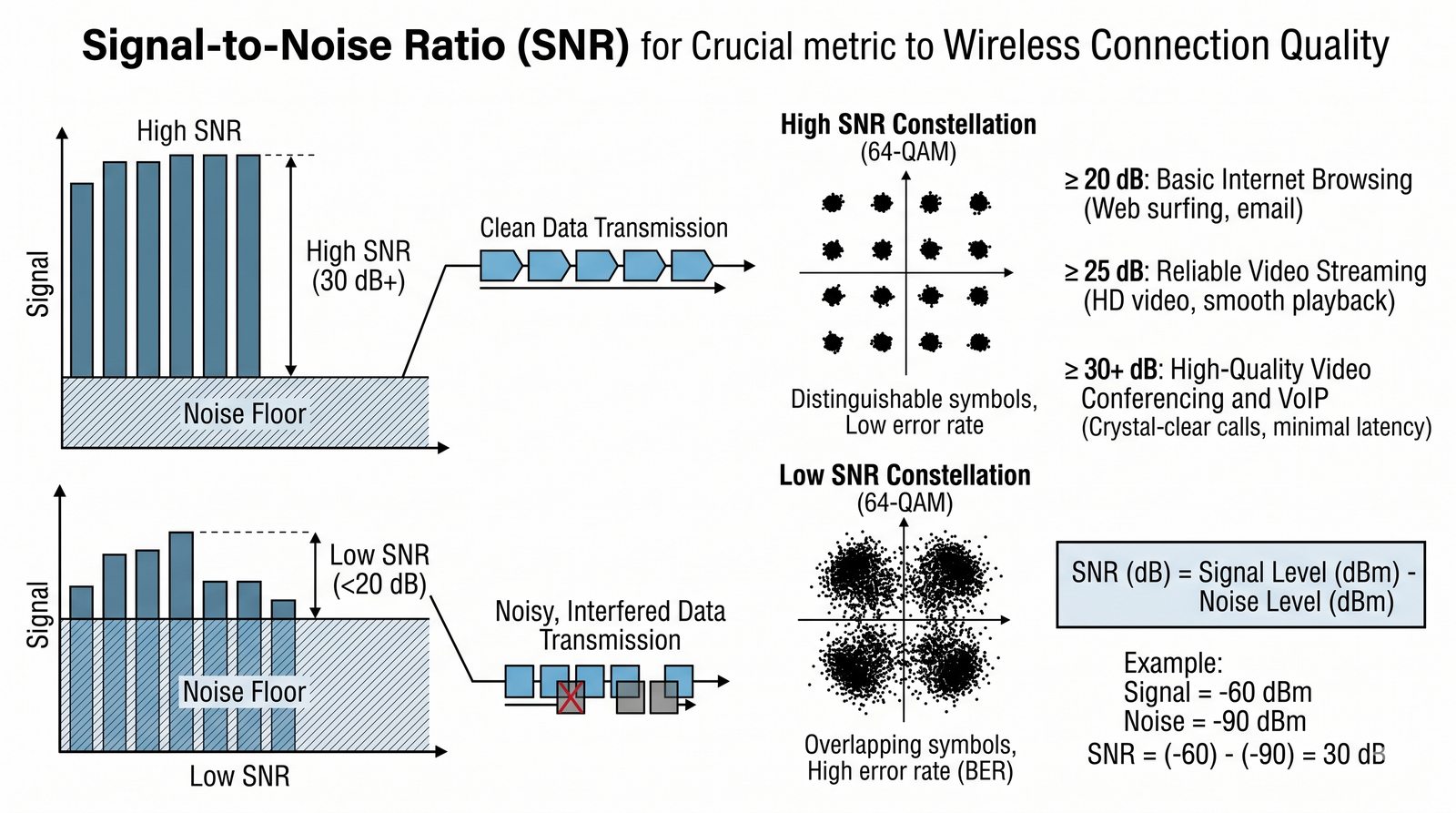

Stosunek sygnału do szumu (SNR)
  • SNR (Signal-to-Noise Ratio) to najważniejszy wskaźnik jakości połączenia bezprzewodowego.
  • Jest to różnica (w dB) między siłą odbieranego sygnału a poziomem szumu tła.
  • Im wyższy SNR, tym "czystszy" sygnał i tym wyższą prędkość transmisji (modulację) może osiągnąć urządzenie.
  • Dla podstawowego przeglądania internetu wystarczy SNR na poziomie 20 dB, ale dla niezawodnych wideokonferencji czy streamingu wideo wymagane jest co najmniej 25-30 dB.

Stosunek sygnału do szumu jest najważniejszym parametrem określającym jakość łącza bezprzewodowego w sieci WLAN. Im wyższa wartość SNR, tym czystszy sygnał dociera do odbiornika i wyższa modulacja może być użyta. Dla typowego przeglądania stron internetowych wystarcza SNR na poziomie 20 dB. Aplikacje czasu rzeczywistego, takie jak VoIP, wymagają SNR co najmniej 25 dB dla stabilnej komunikacji.

Wartość SNR bezpośrednio przekłada się na osiąganą przepustowość i jakość usług sieciowych. Projektant sieci powinien dążyć do zapewnienia SNR powyżej 30 dB w kluczowych obszarach. Na wartość SNR wpływa zarówno siła sygnału użytecznego, jak i poziom zakłóceń w tle. Dlatego minimalizacja szumu jest równie ważna jak wzmacnianie sygnału nadawanego przez punkt dostępowy.

8/50

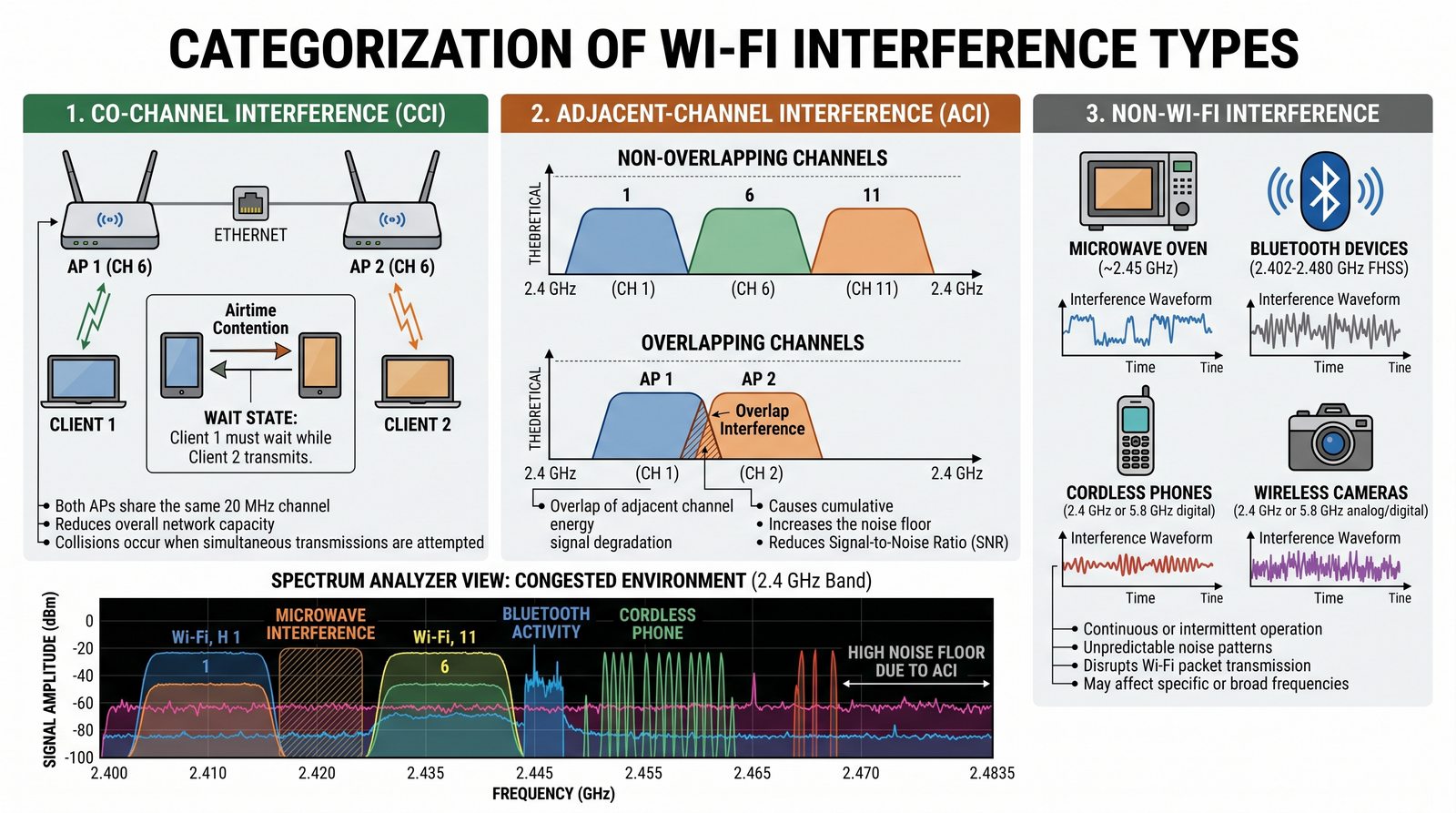

Interferencje (zakłócenia)
  • Interferencje to największy wróg sieci Wi-Fi.
  • Wyróżniamy:
  • Interferencje współkanałowe (Co-Channel): Występują, gdy dwa lub więcej punktów dostępowych w zasięgu słyszalności pracuje na tym samym kanale.
  • Muszą one "dzielić się czasem antenowym", co obniża wydajność.
  • Interferencje z kanału sąsiedniego (Adjacent-Channel): Występują, gdy AP pracują na nakładających się na siebie kanałach (np. 1 i 2 w paśmie 2.4 GHz).
  • Jest to gorsze niż interferencja współkanałowa, ponieważ nakładające się sygnały są traktowane jako szum, co powoduje kumulatywne zakłócenia i błędy transmisji.
  • Interferencje spoza Wi-Fi: Generowane przez inne urządzenia pracujące w tym samym paśmie, takie jak telefony bezprzewodowe, kuchenki mikrofalowe, urządzenia Bluetooth czy kamery wideo.
Ilustracja do slajdu: Interferencje (zakłócenia)

Interferencje współkanałowe i sąsiedniokanałowe stanowią największe wyzwanie podczas projektowania wydajnych sieci WLAN. Interferencja współkanałowa występuje, gdy dwa punkty dostępowe pracują na tym samym kanale w zasięgu słyszalności. Interferencja sąsiedniokanałowa jest bardziej szkodliwa, ponieważ nakładające się sygnały zwiększają poziom szumu. Dodatkowo zakłócenia spoza Wi-Fi pochodzą od urządzeń takich jak kuchenki mikrofalowe czy Bluetooth.

Minimalizacja interferencji wymaga starannego planowania kanałów i odpowiedniego rozmieszczenia punktów dostępowych. Nowoczesne systemy zarządzania WLAN automatycznie dobierają optymalne kanały w czasie rzeczywistym. Narzędzia do analizy widma pomagają zidentyfikować źródła zakłóceń zewnętrznych w środowisku pracy. Właściwe zarządzanie interferencjami może znacząco poprawić wydajność i niezawodność sieci bezprzewodowej.

9/50

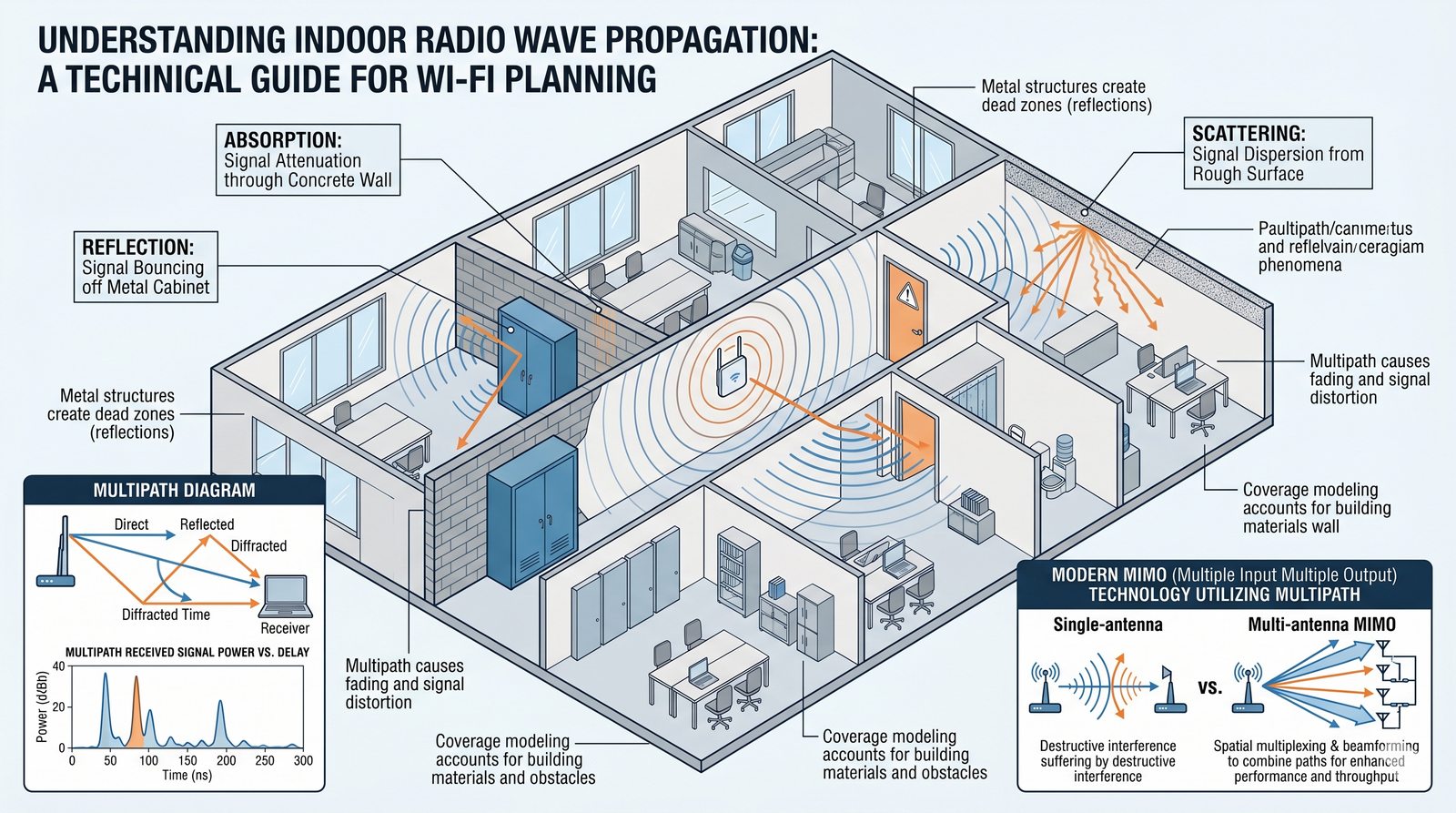

Zjawiska propagacji fal radiowych
  • Fale radiowe wewnątrz budynków nie rozchodzą się w linii prostej.
  • Ulegają one złożonym zjawiskom:
  • Absorpcja: Sygnał jest pochłaniany przez materiały, tracąc energię (np. przechodząc przez betonową ścianę).
  • Refleksja: Sygnał odbija się od gładkich, dużych powierzchni (np. metalowe szafy, ściany).
  • Dyfrakcja: Sygnał ugina się na krawędziach przeszkód.
  • Rozproszenie: Sygnał rozprasza się na małych, nieregularnych powierzchniach.
  • Te zjawiska, zwłaszcza wielodrogowość (multipath), gdzie do odbiornika dociera wiele kopii tego samego sygnału po różnych ścieżkach, mogą powodować problemy, ale nowoczesne standardy Wi-Fi potrafią je wykorzystać na swoją korzyść (np. w technologii MIMO).

Fale radiowe wewnątrz budynków podlegają złożonym zjawiskom fizycznym wpływającym na propagację sygnału. Absorpcja powoduje tłumienie energii sygnału podczas przechodzenia przez materiały budowlane. Refleksja prowadzi do odbijania się fal od gładkich powierzchni, co może powodować interferencję. Dyfrakcja umożliwia uginanie się fal na krawędziach przeszkód, co czasami pomaga w pokryciu trudno dostępnych miejsc.

Zjawisko wielodrogowości polega na docieraniu wielu kopii sygnału do odbiornika różnymi drogami. Nowoczesne standardy Wi-Fi wykorzystują wielodrogowość na swoją korzyść poprzez technologię MIMO. Zrozumienie propagacji fal jest niezbędne do przewidywania pokrycia w złożonych środowiskach. Mapy ciepła generowane przez oprogramowanie symulacyjne uwzględniają te zjawiska dla dokładnego planowania.

10/50

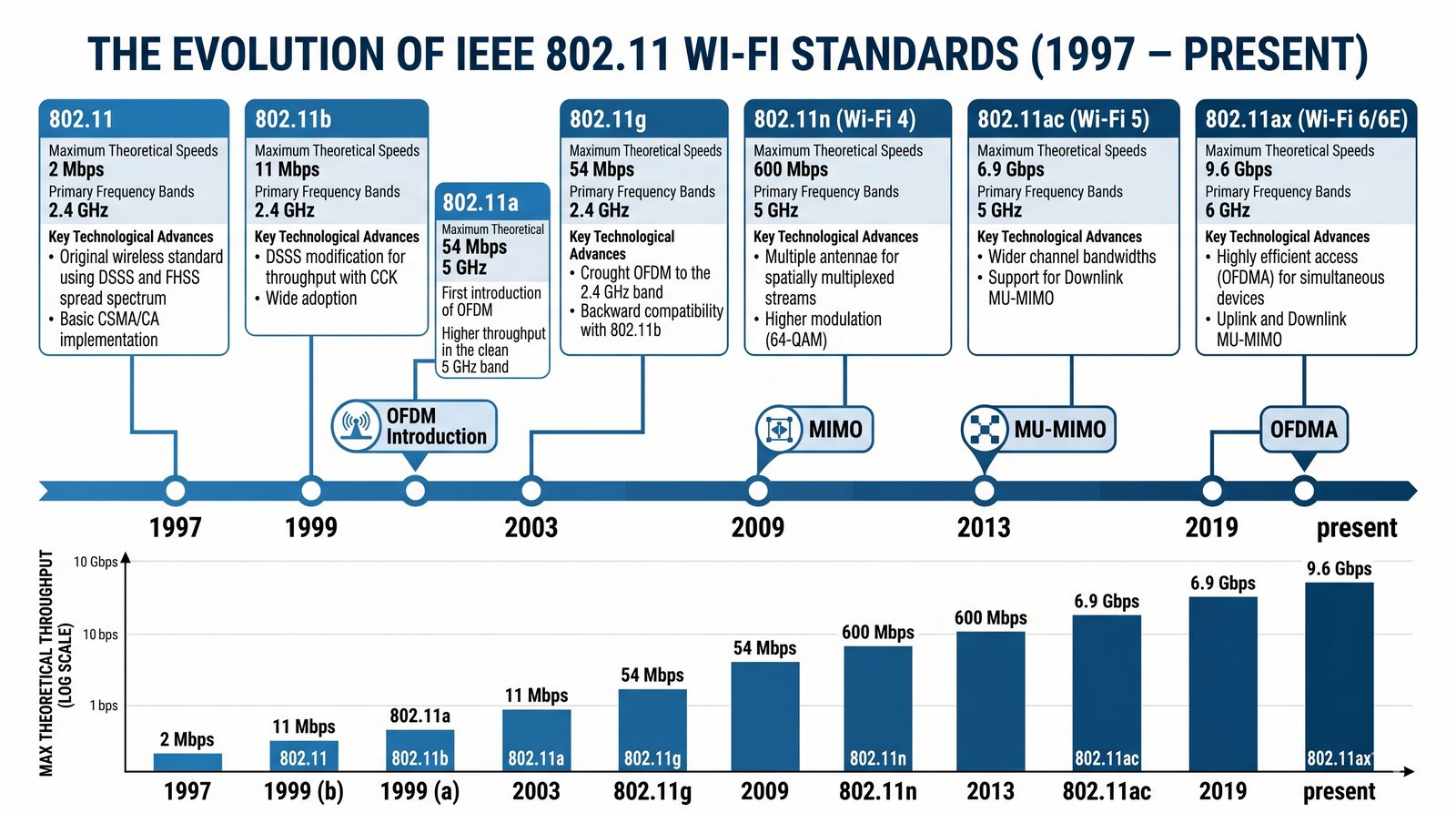

Ewolucja standardów IEEE 802.11
  • Od swojego powstania w 1997 roku, standard 802.11 przeszedł ogromną ewolucję, a każda kolejna generacja przynosiła rewolucyjny wzrost prędkości i wydajności.
  • Prześledźmy kluczowe kamienie milowe tej ewolucji, które doprowadziły nas do dzisiejszych, gigabitowych prędkości w powietrzu.

Ewolucja standardów IEEE 802.11 rozpoczęła się w 1997 roku i przyniosła przełomowe zmiany w komunikacji bezprzewodowej. Każda kolejna generacja standardu zwiększała przepustowość, wprowadzając nowe techniki modulacji i kodowania. Od prostego standardu 802.11b z prędkością 11 Mb/s doszliśmy do gigabitowych przepustowości. Rozwój ten był możliwy dzięki postępom w inżynierii radiowej i przetwarzaniu sygnałów.

Wprowadzenie technologii MIMO w standardzie 802.11n zrewolucjonizowało sposób projektowania sieci bezprzewodowych. Kolejne generacje dodawały zaawansowane funkcje, takie jak beamforming i MU-MIMO dla lepszej wydajności. Standard 802.11ax wprowadził OFDMA, które znacząco poprawiło efektywność w gęstych środowiskach. Obecnie standard 802.11be zapowiada dalsze zwiększenie przepustowości i redukcję opóźnień.

11/50

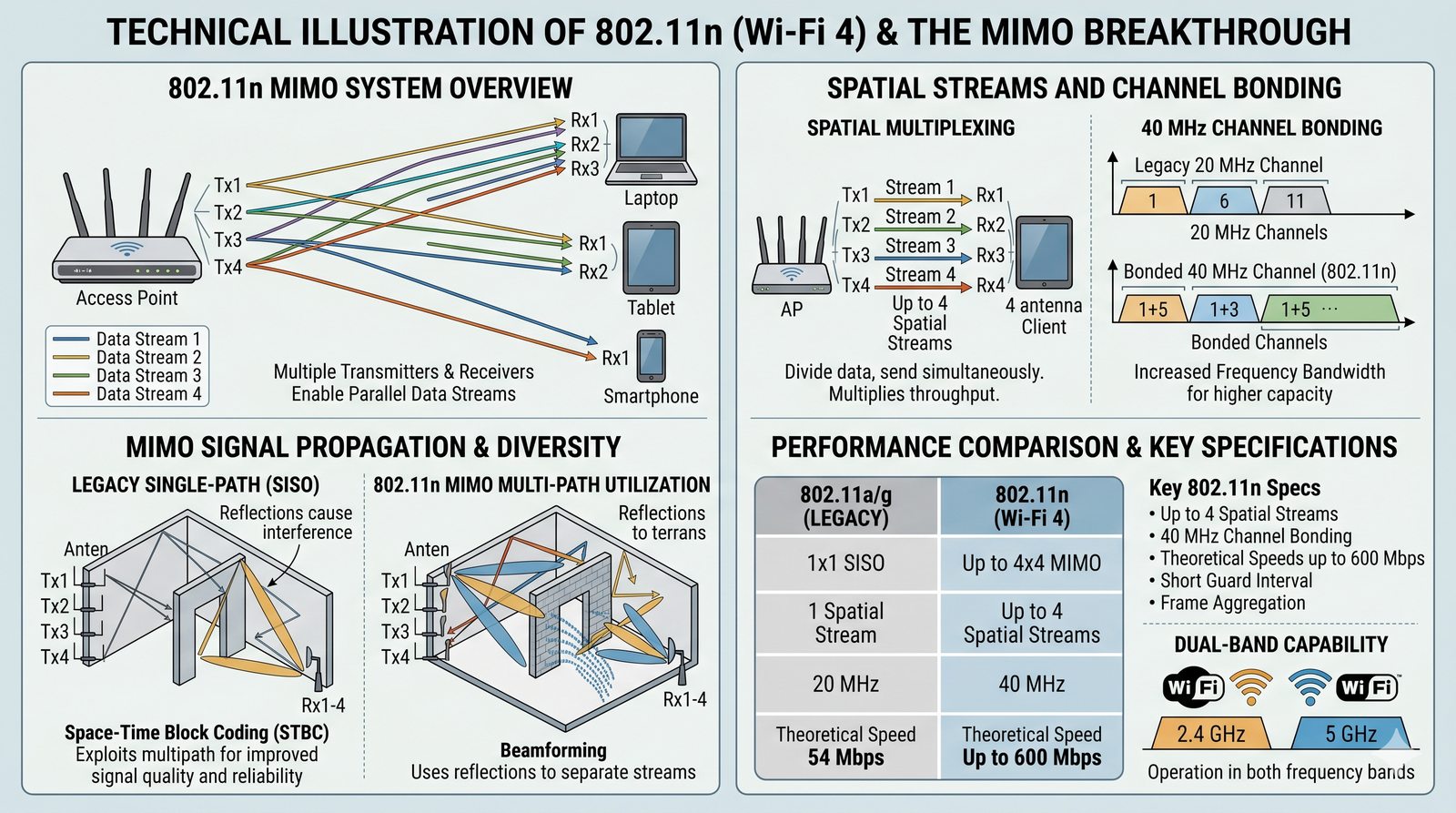

802.11n (Wi-Fi 4) - rewolucja MIMO
  • Standard 802.11n, wprowadzony w 2009 roku, był prawdziwym przełomem.
  • Wprowadził on technologię MIMO (Multiple Input, Multiple Output), która wykorzystuje wiele anten do jednoczesnego nadawania i odbierania kilku strumieni danych (spatial streams).
  • Dzięki temu, a także dzięki wprowadzeniu łączenia kanałów (40 MHz), prędkości wzrosły z 54 Mb/s do teoretycznych 600 Mb/s.
  • Wi-Fi 4 było pierwszym standardem, który mógł działać w obu pasmach: 2.4 GHz i 5 GHz.

Standard 802.11n wprowadził technologię MIMO, która wykorzystuje wiele anten do równoczesnej transmisji danych. Dzięki przestrzennym strumieniom danych możliwe jest osiągnięcie znacznie wyższych prędkości niż w poprzednich standardach. Łączenie kanałów o szerokości 40 MHz podwoiło dostępną przepustowość w porównaniu do standardowych 20 MHz. Wi-Fi 4 było pierwszym standardem działającym w obu pasmach 2,4 GHz i 5 GHz.

Technologia MIMO wymaga odpowiedniego zaprojektowania anten i ich rozmieszczenia w urządzeniu. Liczba strumieni przestrzennych określa maksymalną przepustowość danego punktu dostępowego. W praktyce stosuje się konfiguracje od 2x2 do 8x8 w zależności od klasy sprzętu. Standard 802.11n stanowił fundament dla późniejszych, bardziej zaawansowanych wersji Wi-Fi.

12/50

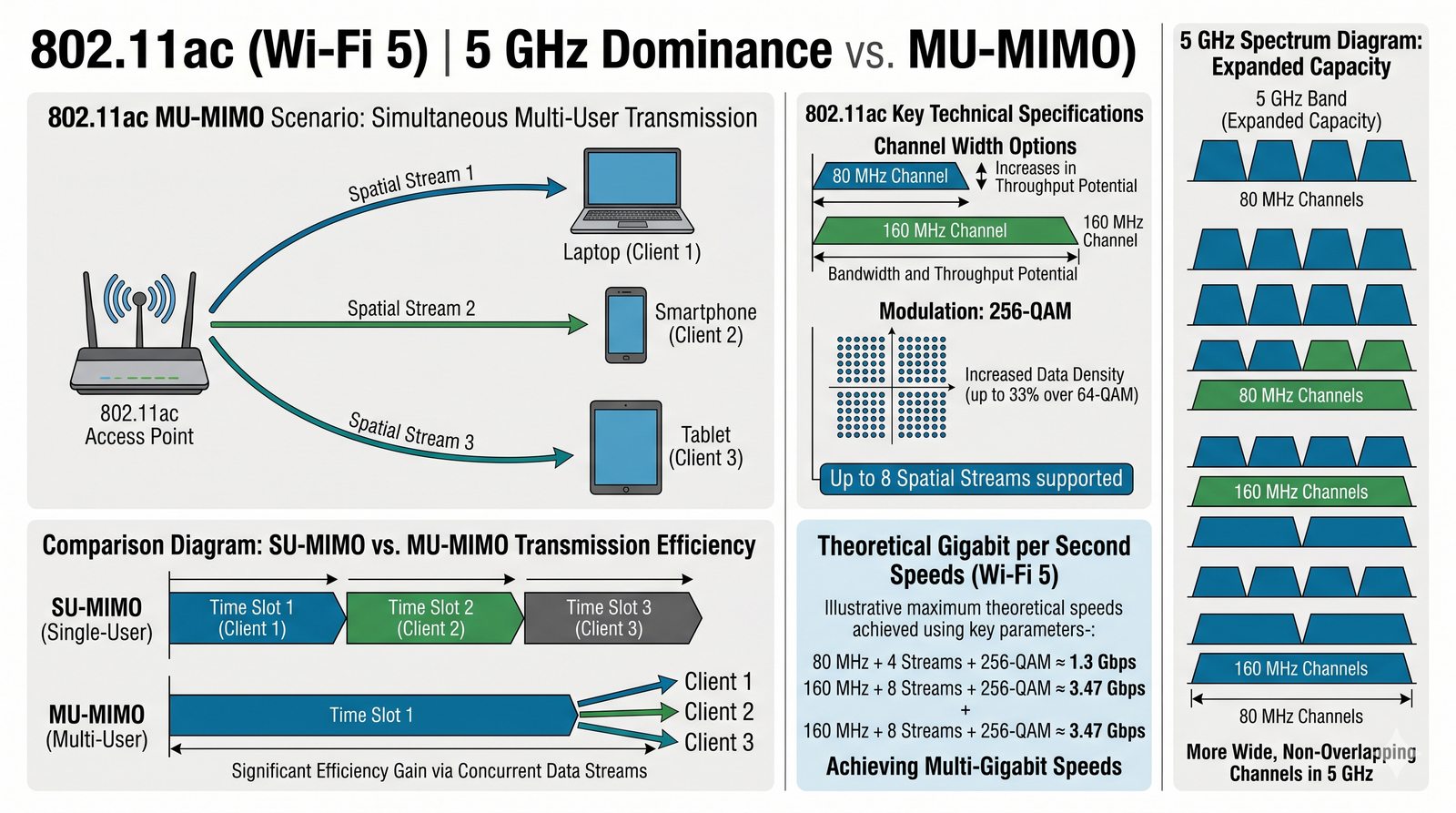

802.11ac (Wi-Fi 5) - dominacja w 5 GHz
  • Wprowadzony w 2013 roku standard 802.11ac (marketingowo nazwany Wi-Fi 5) ugruntował pozycję pasma 5 GHz jako preferowanego dla wysokiej wydajności.
  • Działa on wyłącznie w tym paśmie.
  • Wprowadził szersze kanały (80 i 160 MHz), bardziej zaawansowaną modulację (256-QAM) oraz technologię MU-MIMO (Multi-User MIMO) w kierunku do klienta, pozwalającą punktowi dostępowemu na jednoczesną transmisję do kilku urządzeń.
  • Teoretyczne prędkości sięgnęły kilku gigabitów na sekundę.
Ilustracja do slajdu: 802.11ac (Wi-Fi 5) - dominacja w 5 GHz

Standard 802.11ac umocnił pozycję pasma 5 GHz jako preferowanego dla wymagających aplikacji sieciowych. Wprowadzenie szerszych kanałów 80 i 160 MHz znacząco zwiększyło dostępną przepustowość. Modulacja 256-QAM pozwoliła na przesyłanie większej ilości danych w tym samym czasie antenowym. Technologia MU-MIMO umożliwiła punktom dostępowym obsługę wielu klientów jednocześnie.

MU-MIMO w kierunku downlink pozwala na transmisję do czterech urządzeń w tej samej chwili. Standard ten zdefiniował Wave 1 i Wave 2, gdzie druga fala wprowadziła zaawansowane funkcje. Wi-Fi 5 stało się standardem w urządzeniach mobilnych i laptopach na całym świecie. Mimo pojawienia się nowszych standardów, 802.11ac nadal jest szeroko stosowany w wielu instalacjach.

13/50

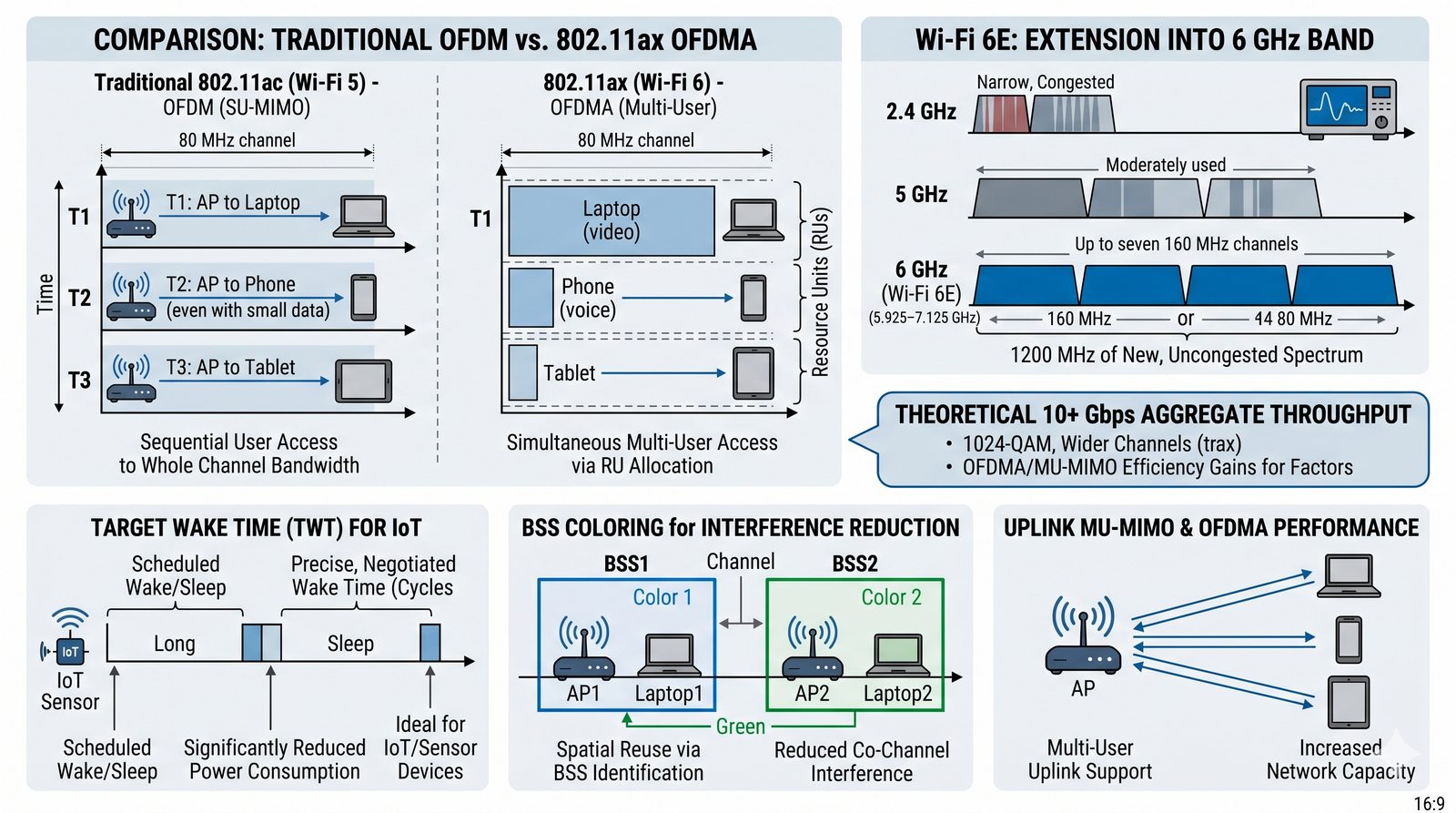

802.11ax (Wi-Fi 6/6E) - era wydajności
  • Wi-Fi 6 (802.11ax) to nie tylko wyższa prędkość, ale przede wszystkim rewolucja w wydajności w środowiskach o dużej gęstości urządzeń.
  • Kluczową innowacją jest technologia OFDMA (Orthogonal Frequency Division Multiple Access), zapożyczona z sieci komórkowych (LTE/5G).
  • Pozwala ona punktowi dostępowemu na podzielenie kanału radiowego na mniejsze jednostki zasobów (RU) i jednoczesną komunikację z wieloma klientami w tym samym czasie, co drastycznie redukuje opóźnienia i poprawia ogólną wydajność sieci.
  • Wersja Wi-Fi 6E dodatkowo otwiera możliwość pracy w nowym, czystym paśmie 6 GHz.

Wi-Fi 6 wprowadza technologię OFDMA, która dzieli kanał na mniejsze jednostki zasobów dla efektywniejszej transmisji. Dzięki temu punkt dostępowy może komunikować się z wieloma klientami jednocześnie, redukując opóźnienia. Target Wake Time pozwala urządzeniom na dłuższe uśpienie, co oszczędza baterię w urządzeniach IoT. Wi-Fi 6E dodatkowo udostępnia pasmo 6 GHz z ogromną ilością czystego spektrum.

BSS Coloring to kolejna innowacja pozwalająca na równoczesną transmisję w sąsiednich komórkach. Technologia ta zmniejsza interferencje i zwiększa wydajność w gęstych środowiskach. MU-MIMO w Wi-Fi 6 działa zarówno w kierunku downlink, jak i uplink dla pełnego wykorzystania. Standard ten został zaprojektowany z myślą o środowiskach o wysokiej gęstości użytkowników.

14/50

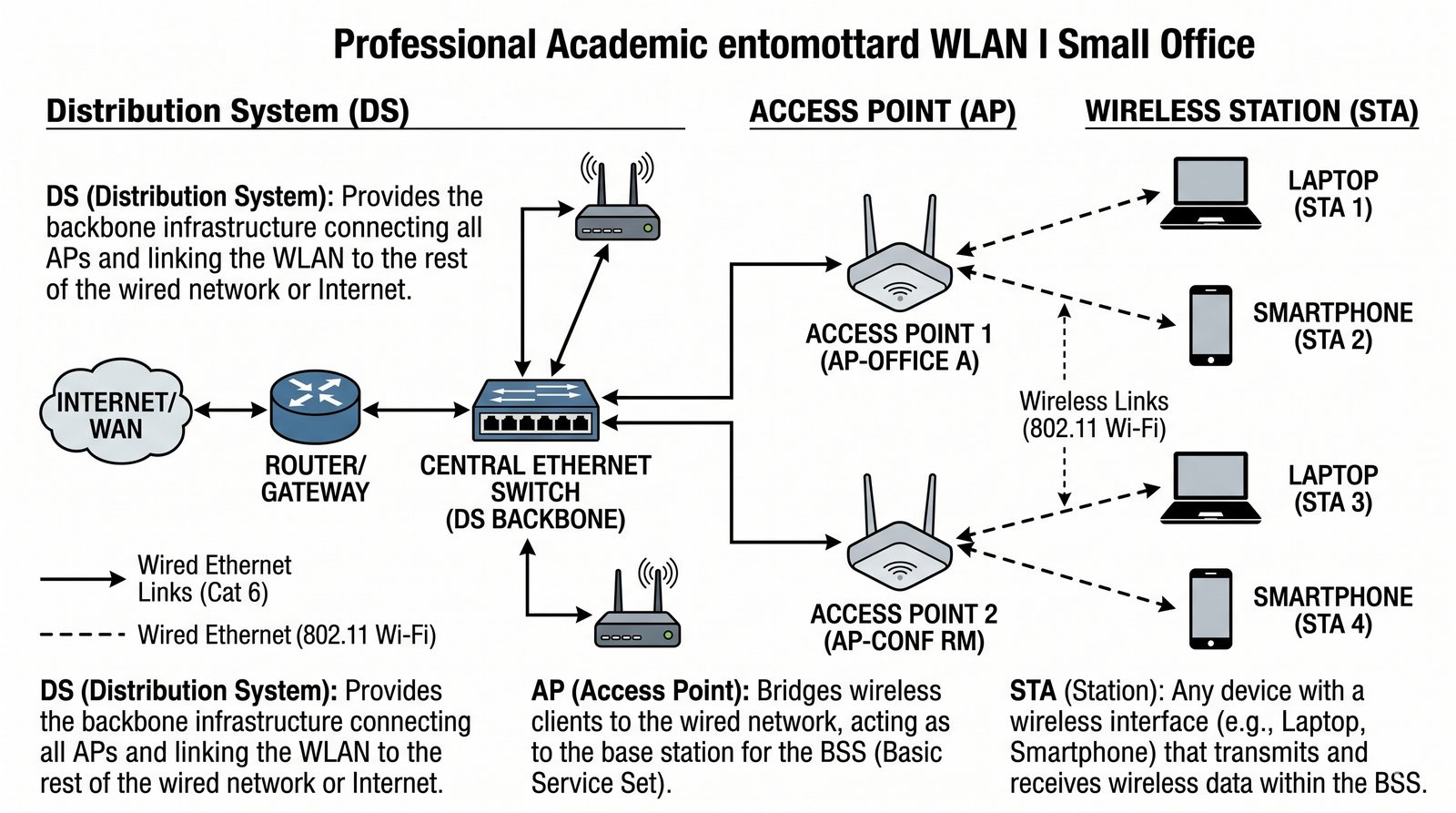

Komponenty sieci WLAN
  • Klient bezprzewodowy (Station, STA): Dowolne urządzenie z kartą sieciową Wi-Fi (laptop, smartfon, drukarka).
  • Punkt dostępowy (Access Point, AP): Urządzenie działające jak most, łączące klientów bezprzewodowych z siecią przewodową (LAN).
  • System dystrybucyjny (Distribution System, DS): Infrastruktura przewodowa (przełączniki, routery), która łączy ze sobą punkty dostępowe.

Podstawowe komponenty sieci WLAN to klient bezprzewodowy, punkt dostępowy oraz system dystrybucyjny. Klientem bezprzewodowym może być laptop, smartfon, drukarka lub inne urządzenie wyposażone w kartę Wi-Fi. Punkt dostępowy pełni rolę mostu łączącego sieć bezprzewodową z infrastrukturą przewodową. System dystrybucyjny obejmuje przełączniki, routery i okablowanie łączące punkty dostępowe.

Współpraca tych trzech komponentów decyduje o wydajności i niezawodności całej sieci. Punkt dostępowy musi być odpowiednio zasilany i podłączony do sieci szkieletowej. Klient bezprzewodowy komunikuje się z punktem dostępowym za pomocą ramek zarządzających i danych. System dystrybucyjny zapewnia transport ruchu między punktami dostępowymi i dostęp do zasobów sieciowych.

15/50

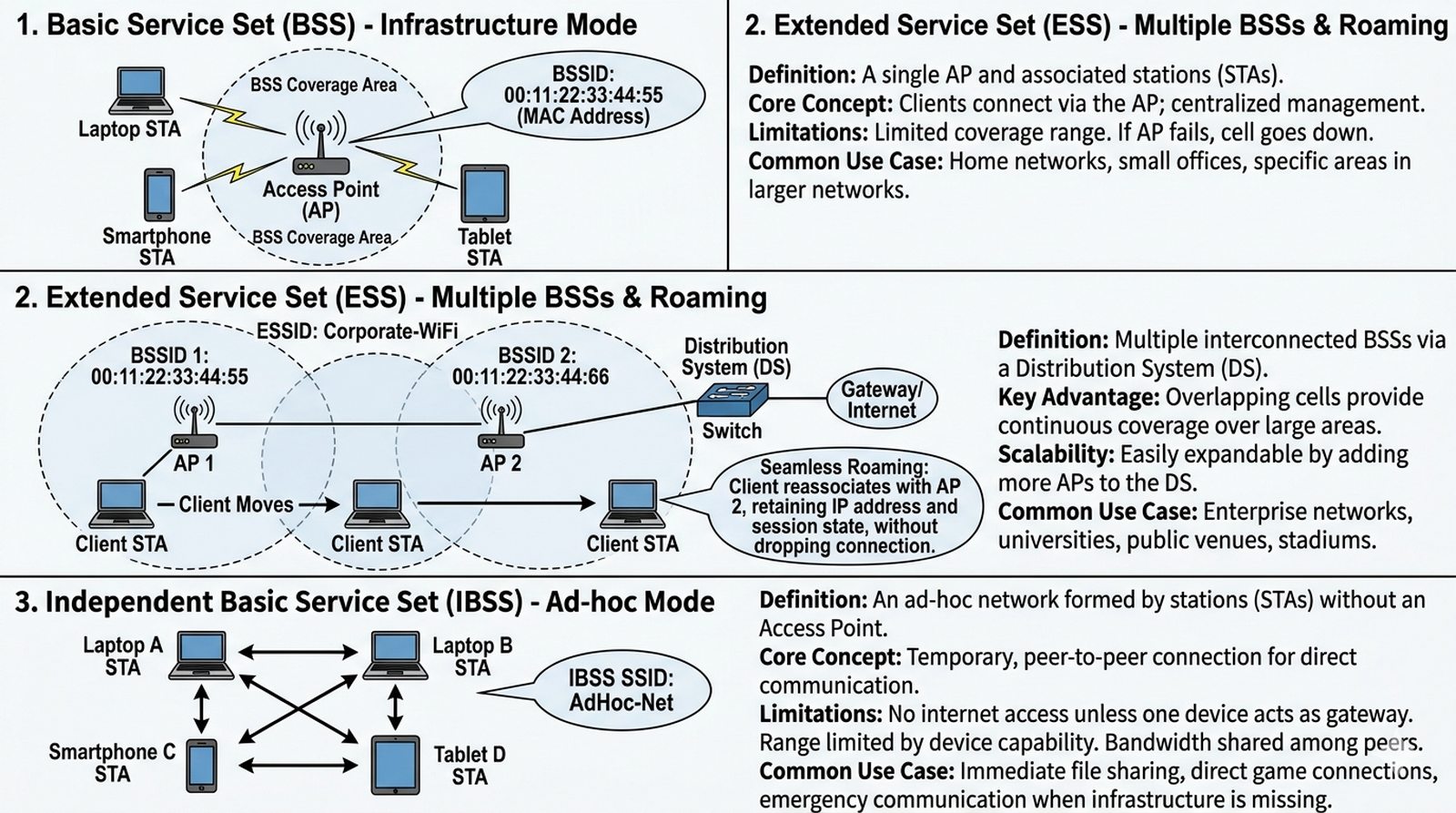

Tryby pracy: BSS, ESS, IBSS
  • BSS (Basic Service Set): Podstawowa "komórka" sieci Wi-Fi, składająca się z jednego punktu dostępowego i podłączonych do niego klientów.
  • Jest identyfikowana przez adres MAC punktu dostępowego, zwany BSSID.
  • ESS (Extended Service Set): Zbiór dwóch lub więcej BSS połączonych ze sobą przez system dystrybucyjny.
  • Wszystkie AP w ramach jednego ESS używają tej samej nazwy sieci (SSID), co umożliwia klientom płynne przemieszczanie się (roaming) między nimi.
  • IBSS (Independent BSS / Ad-hoc): Tryb, w którym klienci łączą się bezpośrednio ze sobą, bez użycia punktu dostępowego.
  • Rzadko stosowany w praktyce.

Podstawowe jednostki organizacyjne sieci WLAN to BSS, ESS oraz IBSS, które definiują różne topologie pracy. BSS stanowi najmniejszą komórkę sieci składającą się z pojedynczego punktu dostępowego i jego klientów. ESS rozszerza zasięg poprzez połączenie wielu BSS za pomocą systemu dystrybucyjnego. IBSS pozwala na bezpośrednią komunikację między klientami bez udziału punktu dostępowego.

W praktyce najczęściej stosuje się architekturę ESS, która umożliwia płynny roaming między punktami dostępowymi. Każdy BSS jest identyfikowany przez unikalny adres MAC punktu dostępowego zwany BSSID. W ramach jednego ESS wszystkie punkty dostępowe używają tego samego SSID dla ułatwienia roamingu. Tryb IBSS znajduje zastosowanie głównie w sytuacjach awaryjnych i komunikacji tymczasowej.

16/50

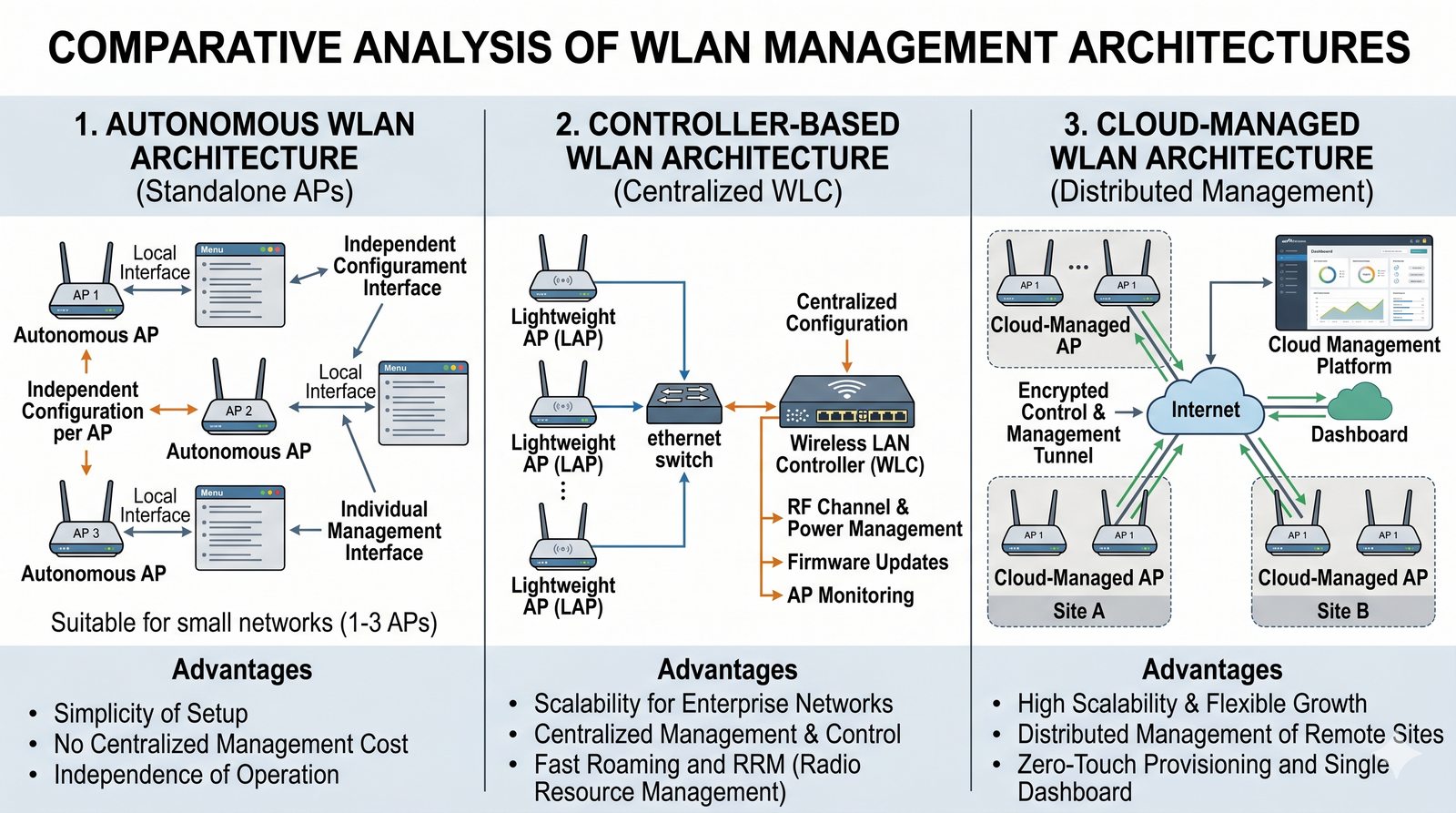

Architektury zarządzania: autonomiczna vs. centralna
  • Autonomiczne AP (Standalone): Każdy punkt dostępowy jest konfigurowany i zarządzany indywidualnie.
  • Rozwiązanie dobre dla małych sieci (1-3 AP).
  • W większych staje się niezarządzalne.
  • Architektura z kontrolerem (Controller-based): "Lekkie" punkty dostępowe (Lightweight AP) są centralnie zarządzane przez fizyczny lub wirtualny kontroler WLAN (WLC).
  • Kontroler odpowiada za konfigurację, aktualizacje, zarządzanie kanałami i mocą, a także za roaming.
  • Jest to standard w sieciach korporacyjnych.
  • Zarządzanie z chmury (Cloud-managed): Wariant architektury centralnej, gdzie rolę kontrolera pełni platforma w chmurze dostawcy (np. Cisco Meraki, Aruba Central).
  • Upraszcza to zarządzanie rozproszonymi lokalizacjami.
Ilustracja do slajdu: Architektury zarządzania: autonomiczna vs. centralna

Architektura autonomiczna polega na samodzielnym zarządzaniu każdym punktem dostępowym niezależnie od pozostałych. Jest to rozwiązanie proste w implementacji dla małych sieci składających się z kilku urządzeń. Architektura centralna z kontrolerem WLAN umożliwia zarządzanie wieloma punktami dostępowymi z jednego interfejsu. Kontroler odpowiada za konfigurację, aktualizacje oprogramowania i optymalizację parametrów radiowych.

Zarządzanie chmurowe zyskuje na popularności dzięki łatwości wdrożenia i skalowalności. Platformy chmurowe eliminują potrzebę posiadania fizycznego kontrolera w lokalnej sieci. Każda z tych architektur ma zalety i wady, które należy rozważyć podczas projektowania. Wybór odpowiedniej architektury zależy od skali wdrożenia, budżetu i wymagań administracyjnych.

17/50

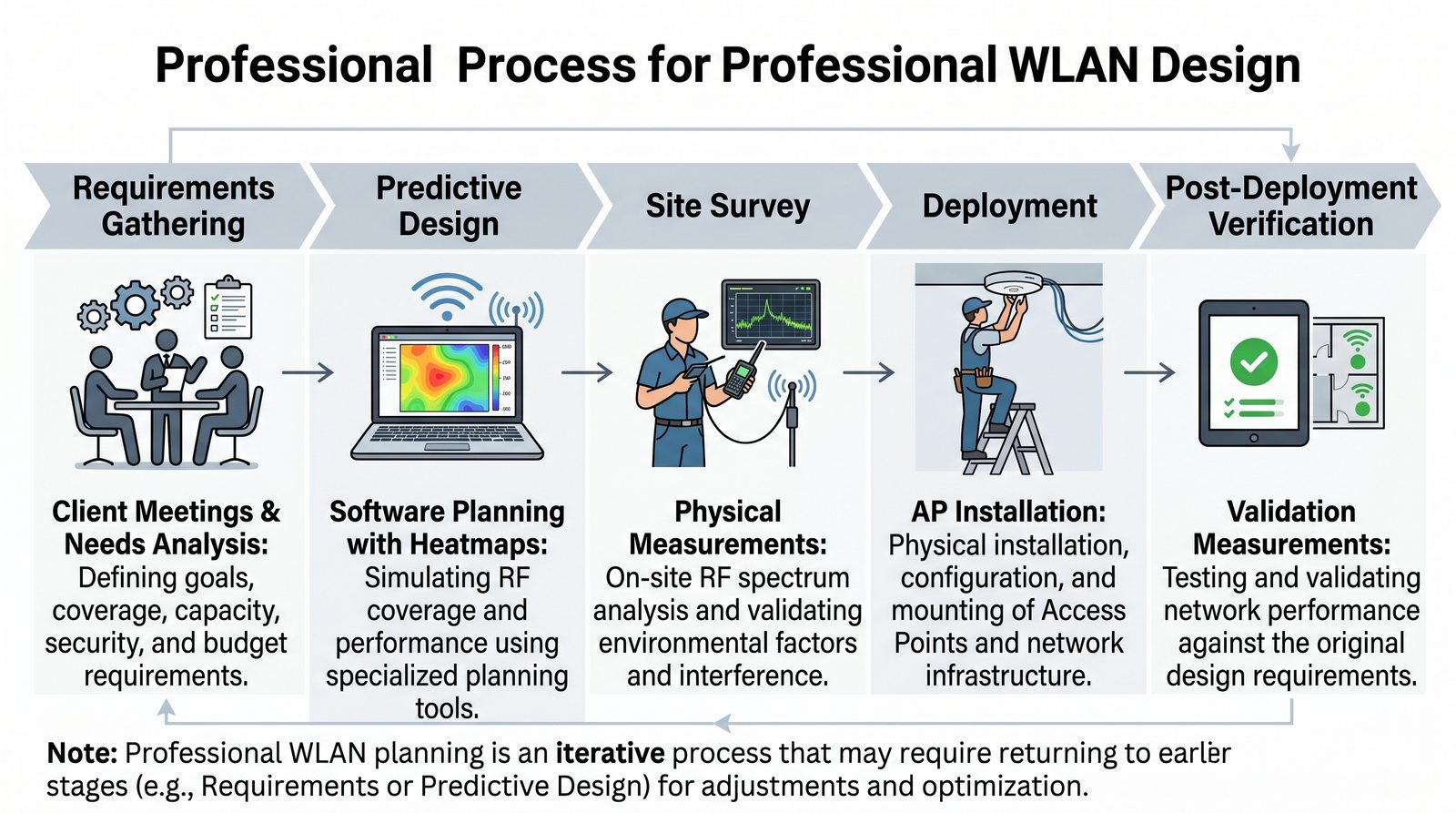

Proces projektowania WLAN: etapy
  • Profesjonalny projekt sieci bezprzewodowej to ustrukturyzowany proces, który można podzielić na kluczowe etapy:
  1. Zbieranie wymagań: Zrozumienie potrzeb biznesowych i technicznych.
  2. Projektowanie predykcyjne: Stworzenie wstępnego modelu sieci w oprogramowaniu.
  3. Wizja lokalna (Site Survey): Weryfikacja modelu i pomiary w rzeczywistym środowisku.
  4. Wdrożenie i konfiguracja: Fizyczny montaż i konfiguracja sprzętu.
  5. Weryfikacja po wdrożeniu: Pomiary sprawdzające, czy sieć spełnia założenia.

Profesjonalny proces projektowania sieci bezprzewodowej składa się z pięciu kluczowych etapów postępowania. Pierwszym etapem jest zebranie wymagań biznesowych i technicznych od przyszłych użytkowników sieci. Następnie tworzy się projekt predykcyjny z użyciem specjalistycznego oprogramowania symulacyjnego. Kolejnym krokiem jest wizja lokalna i pomiary weryfikacyjne w rzeczywistym środowisku.

Po zatwierdzeniu projektu następuje fizyczne wdrożenie punktów dostępowych i konfiguracja sieci. Ostatni etap to weryfikacja powdrożeniowa potwierdzająca spełnienie wszystkich założonych parametrów. Każdy z tych etapów wymaga odpowiednich narzędzi i wiedzy specjalistycznej projektanta. Pominięcie któregokolwiek etapu może prowadzić do problemów wydajnościowych i konieczności poprawek.

18/50

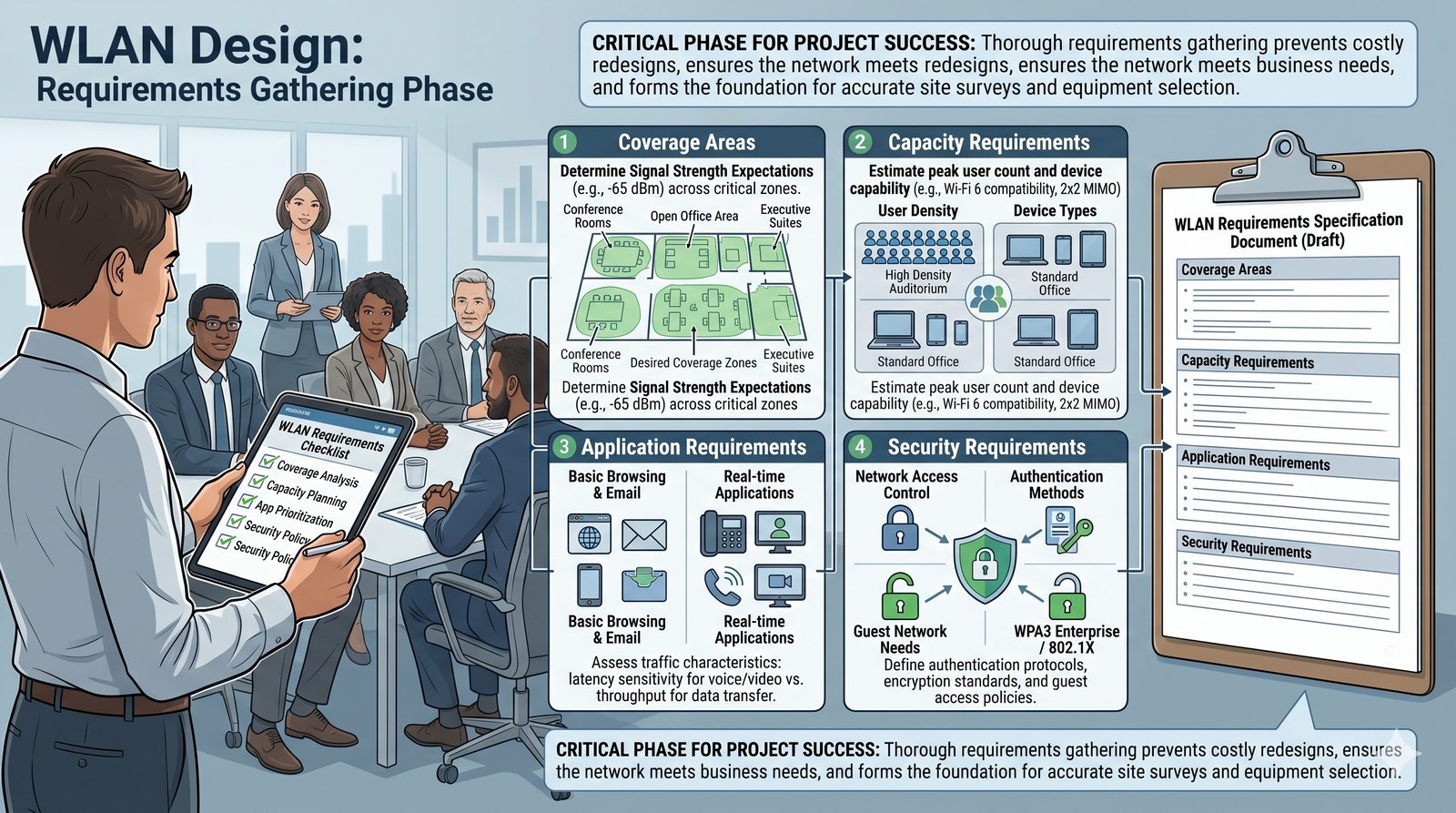

Etap 1: Zbieranie wymagań
  • To najważniejszy etap, od którego zależy sukces całego projektu.
  • Musimy precyzyjnie określić:
  • Obszary pokrycia: Gdzie dokładnie ma być dostępna sieć Wi-Fi?
  • Wymagania dotyczące pojemności: Ilu użytkowników i jakie typy urządzeń będą korzystać z sieci w poszczególnych strefach?
  • Typy aplikacji: Czy sieć będzie używana do podstawowego przeglądania internetu, czy do wymagających aplikacji czasu rzeczywistego, jak VoIP czy wideokonferencje?
  • Wymagania bezpieczeństwa: Czy potrzebna jest sieć dla gości?
  • Jakie będą metody uwierzytelniania?

Zbieranie wymagań jest najważniejszym etapem projektowania, który determinuje sukces całego przedsięwzięcia. Należy dokładnie określić obszary pokrycia, liczbę użytkowników oraz typy aplikacji sieciowych. Wymagania dotyczące bezpieczeństwa muszą być zdefiniowane na początku, a nie po wdrożeniu. Spotkania z interesariuszami i wizja lokalna pomagają w precyzyjnym określeniu potrzeb.

Analiza istniejącej infrastruktury sieciowej i możliwości jej rozbudowy jest niezbędna dla projektu. Należy uwzględnić zarówno bieżące potrzeby, jak i plany rozwoju organizacji. Dokumentacja wymagań stanowi podstawę dla późniejszych etapów projektowania i wdrożenia. Precyzyjne określenie kryteriów akceptacji ułatwia odbiór końcowy projektu sieci.

19/50

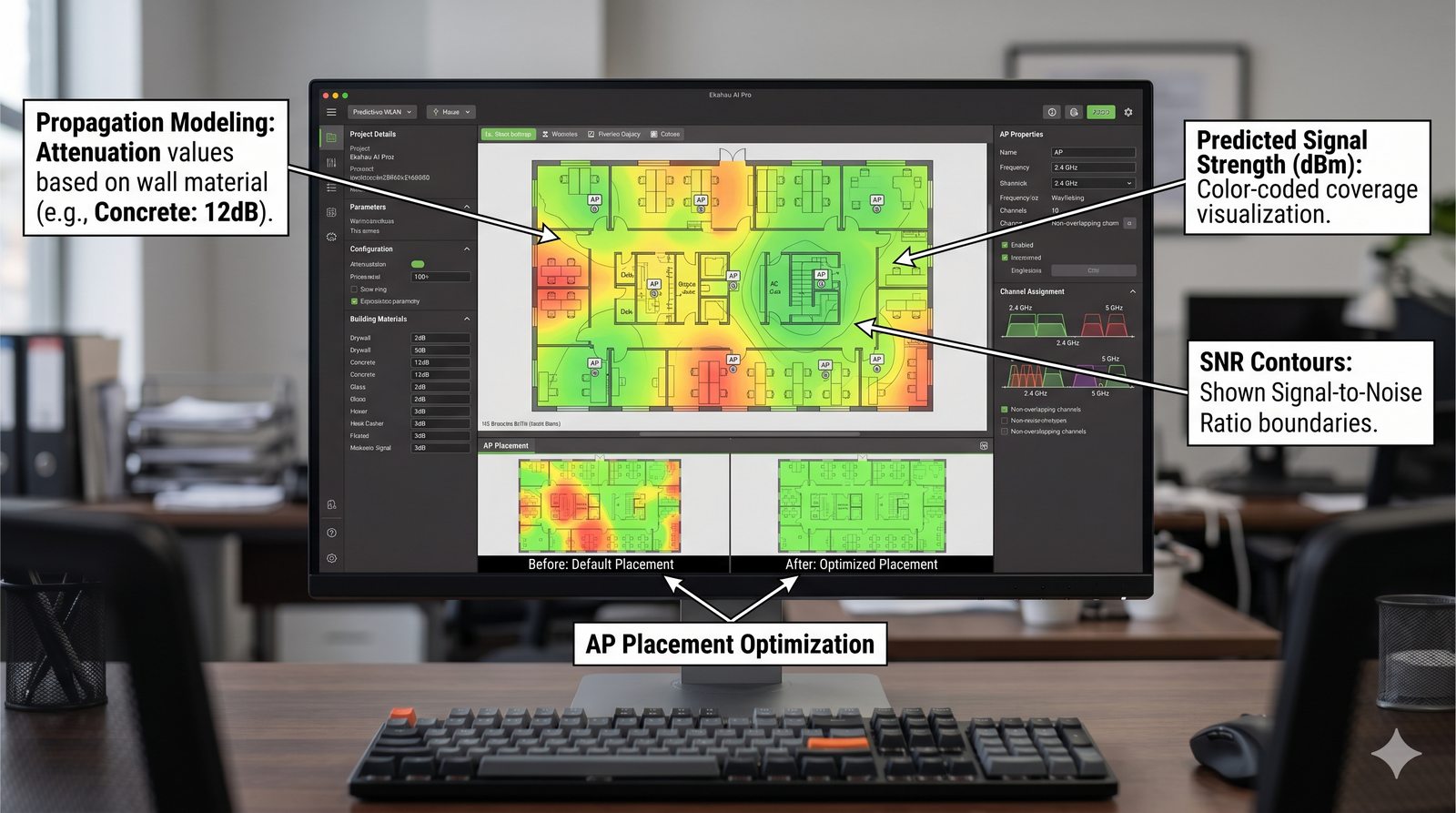

Etap 2: Projektowanie predykcyjne
  • Projektowanie predykcyjne odbywa się w specjalistycznym oprogramowaniu (np. Ekahau AI Pro).
  • Polega na zaimportowaniu planów budynku, zdefiniowaniu właściwości materiałów budowlanych (tłumienia ścian, stropów) i wirtualnym rozmieszczeniu punktów dostępowych.
  • Program, bazując na modelach propagacji fal, generuje mapy cieplne (heatmaps) przewidywanego pokrycia, SNR i interferencji.
  • Pozwala to na stworzenie solidnego, wstępnego projektu bez konieczności fizycznego montażu sprzętu.

Projektowanie predykcyjne wykorzystuje modele matematyczne propagacji fal do symulacji pokrycia radiowego. Oprogramowanie takie jak Ekahau AI Pro pozwala na wirtualne rozmieszczenie punktów dostępowych na planie budynku. Program uwzględnia materiały budowlane i ich właściwości tłumiące podczas obliczeń. Mapy ciepła generowane przez oprogramowanie pokazują przewidywany poziom sygnału w każdym punkcie.

Symulacja pozwala na optymalizację rozmieszczenia AP przed fizyczną instalacją, co oszczędza koszty. Możliwe jest testowanie różnych scenariuszy i wybór najlepszego rozwiązania dla danej lokalizacji. Raporty z projektu predykcyjnego zawierają informacje o pokryciu, SNR i interferencjach. Dokładność symulacji zależy od poprawności zdefiniowania parametrów środowiska i materiałów budowlanych.

20/50

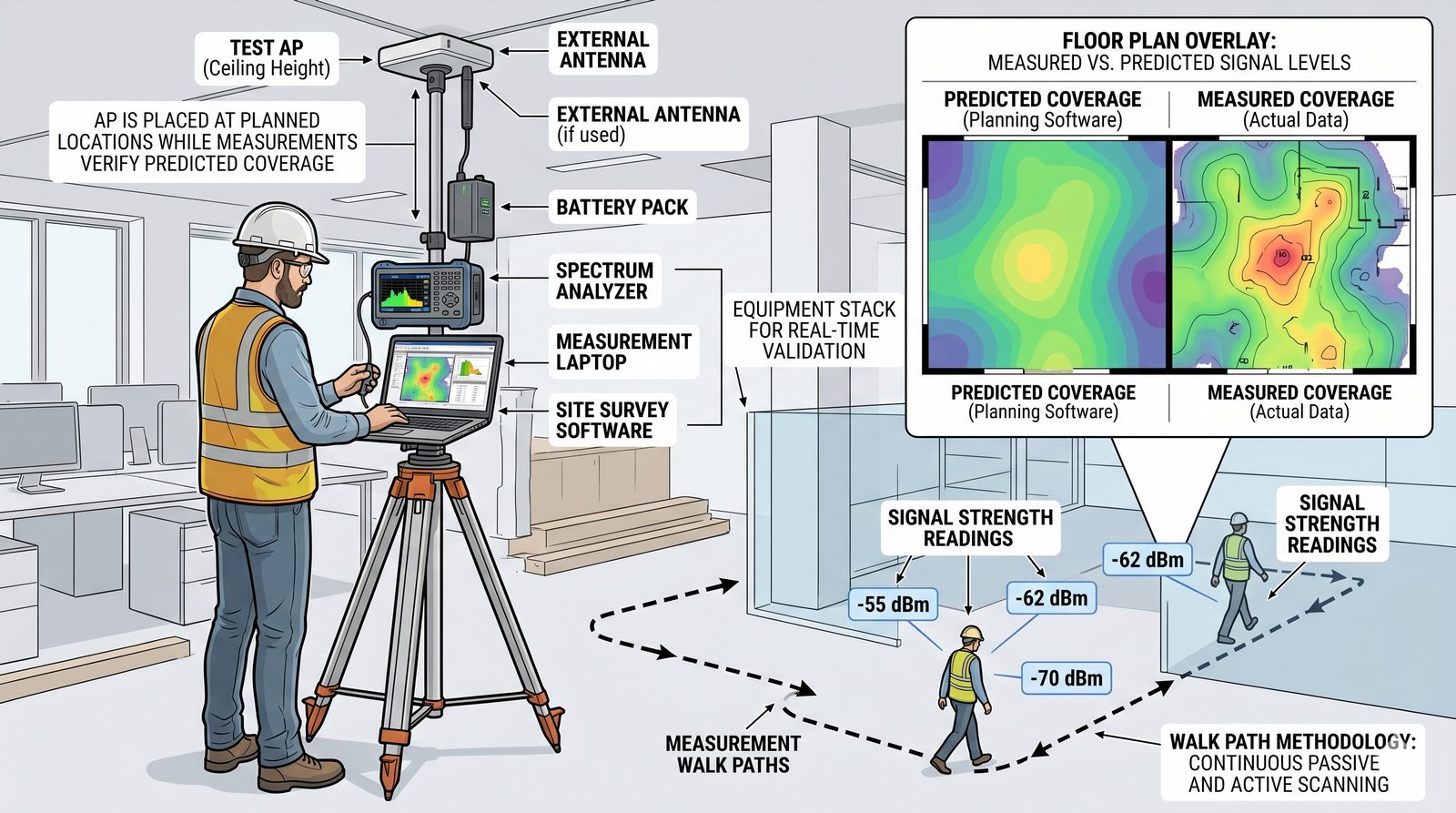

Etap 3: Wizja lokalna (Site Survey)
  • Model predykcyjny jest tylko modelem.
  • Rzeczywiste środowisko radiowe jest często nieprzewidywalne.
  • Dlatego kluczowa jest weryfikacja projektu w terenie.
  • Najlepszą metodą jest tzw. "AP-on-a-stick" survey.
  • Polega ona na umieszczeniu jednego, rzeczywistego punktu dostępowego (zasilanego z baterii) na statywie w zaplanowanych lokalizacjach i dokonywaniu pomiarów sygnału w jego otoczeniu.
  • Pozwala to na precyzyjne dostrojenie planu rozmieszczenia AP i weryfikację, jak sygnał faktycznie rozchodzi się w danym budynku.
Ilustracja do slajdu: Etap 3: Wizja lokalna (Site Survey)

Wizja lokalna, znana jako site survey, pozwala zweryfikować model predykcyjny w rzeczywistych warunkach. Metoda AP-on-a-stick polega na tymczasowym umieszczeniu punktu dostępowego w planowanej lokalizacji. Pomiary wykonywane są na wysokości roboczej z użyciem specjalistycznego oprogramowania pomiarowego. Wyniki pomiarów są porównywane z symulacją, co pozwala na kalibrację modelu propagacyjnego.

Rzeczywiste środowisko radiowe często różni się od przewidywań ze względu na nieprzewidziane przeszkody. Wykonanie site survey przed montażem stałym pozwala uniknąć kosztownych błędów projektowych. Pomiary powinny być wykonane w każdym pomieszczeniu i strefie objętej projektem. Dokumentacja z site survey stanowi podstawę do ostatecznego projektu rozmieszczenia punktów dostępowych.

21/50

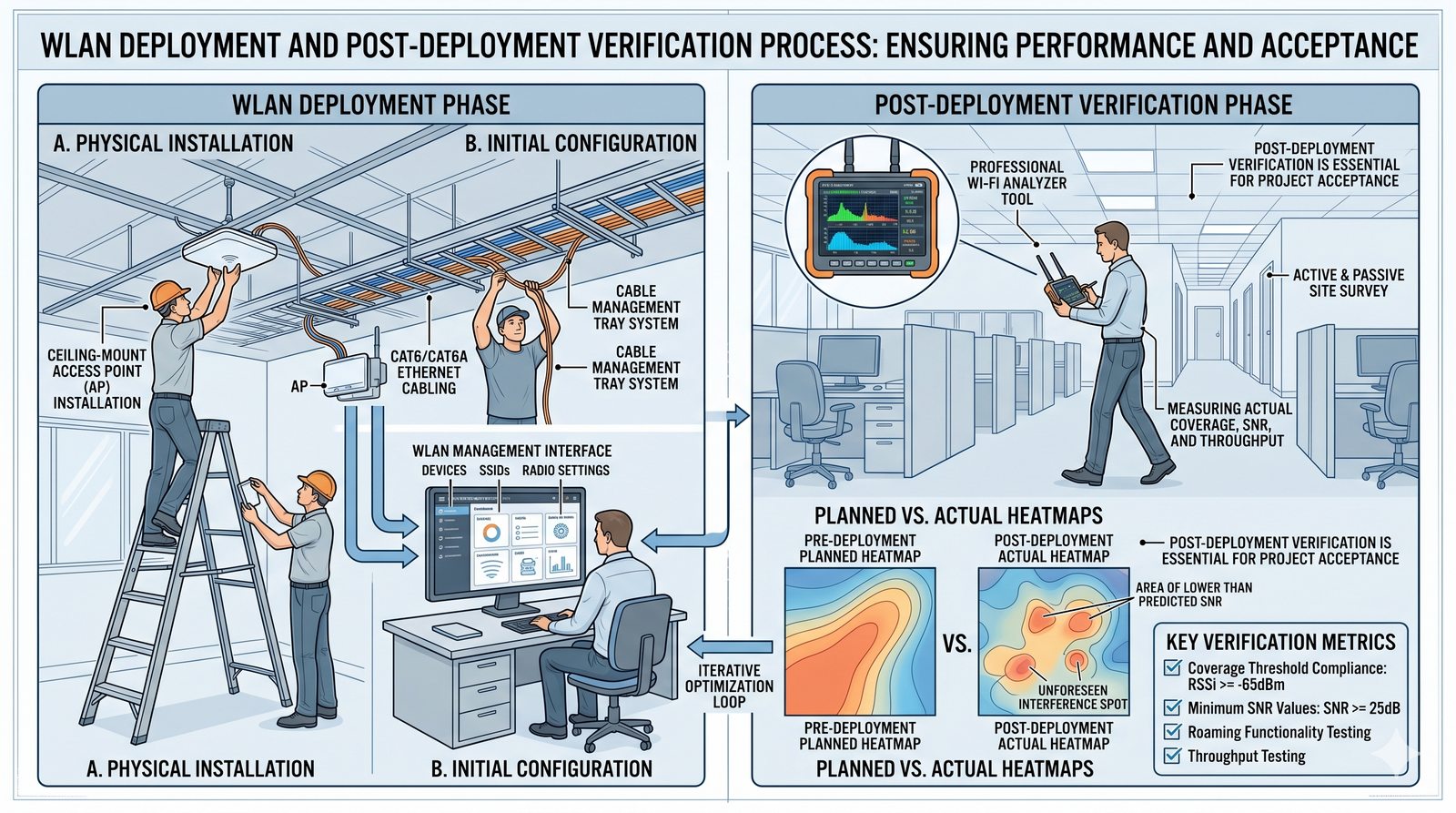

Etap 4 i 5: Wdrożenie i weryfikacja
  • Po sfinalizowaniu projektu następuje fizyczny montaż punktów dostępowych i ich konfiguracja.
  • Ale na tym praca się nie kończy.
  • Ostatnim, niezwykle ważnym etapem jest weryfikacja po wdrożeniu (post-deployment survey).
  • Polega ona na ponownym przejściu przez cały obszar i wykonaniu pomiarów, aby upewnić się, że działająca sieć spełnia wszystkie założone kryteria (pokrycie, SNR, przepustowość, roaming).
  • Jest to ostateczne potwierdzenie jakości wykonanej pracy i podstawa do odbioru projektu.

Po zakończeniu instalacji fizycznej punktów dostępowych następuje etap konfiguracji i wdrożenia. Każdy punkt dostępowy musi być skonfigurowany zgodnie z założeniami projektu, w tym SSID i zabezpieczeniami. Po konfiguracji przeprowadza się weryfikację powdrożeniową, która jest obowiązkowa dla potwierdzenia jakości. Pomiary weryfikacyjne obejmują sprawdzenie pokrycia, SNR oraz wydajności w każdym obszarze.

Weryfikacja powinna być wykonana tym samym sprzętem pomiarowym, co site survey dla porównywalności wyników. Raport z weryfikacji dokumentuje rzeczywiste parametry działającej sieci i stanowi podstawę odbioru. W przypadku niezgodności z projektem konieczne są korekty położenia AP lub konfiguracji. Dopiero po pozytywnej weryfikacji sieć może zostać oddana do użytku produkcyjnego.

22/50

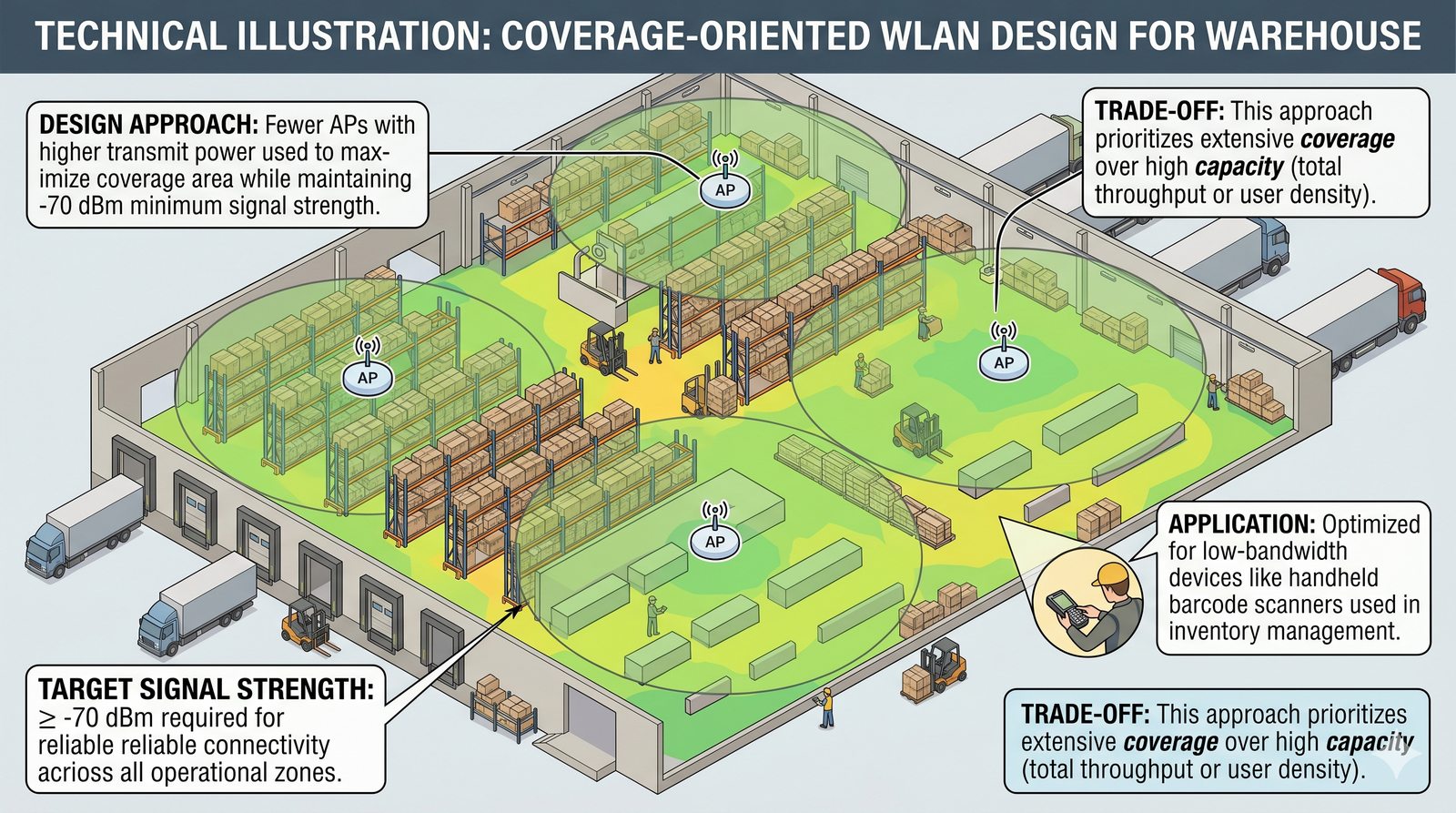

Projektowanie zorientowane na pokrycie
  • W niektórych scenariuszach głównym celem jest zapewnienie podstawowej łączności na dużym obszarze, bez dużej liczby użytkowników.
  • Przykładem może być magazyn, gdzie pracownicy z ręcznymi skanerami potrzebują stabilnego sygnału w każdej alejce.
  • W takim projekcie skupiamy się na zapewnieniu minimalnego wymaganego poziomu sygnału (np. -70 dBm) na całym terenie, używając jak najmniejszej liczby punktów dostępowych pracujących z większą mocą.

Projektowanie zorientowane na pokrycie stosuje się w środowiskach, gdzie priorytetem jest zasięg, a nie przepustowość. Typowym przykładem są magazyny z terminalami przenośnymi wymagającymi łączności na dużym obszarze. W takim podejściu punkty dostępowe pracują z większą mocą, ale są rozmieszczone rzadziej. Minimalny poziom sygnału na poziomie -70 dBm jest wystarczający dla podstawowych aplikacji.

Celem jest pokrycie jak największego obszaru przy użyciu minimalnej liczby punktów dostępowych. Należy jednak pamiętać, że zbyt rzadkie rozmieszczenie AP może prowadzić do martwych stref. Projektowanie pokryciowe sprawdza się dobrze w halach produkcyjnych i parkingach podziemnych. W takich środowiskach liczba użytkowników jest zazwyczaj niewielka, co nie wymaga dużej pojemności.

23/50

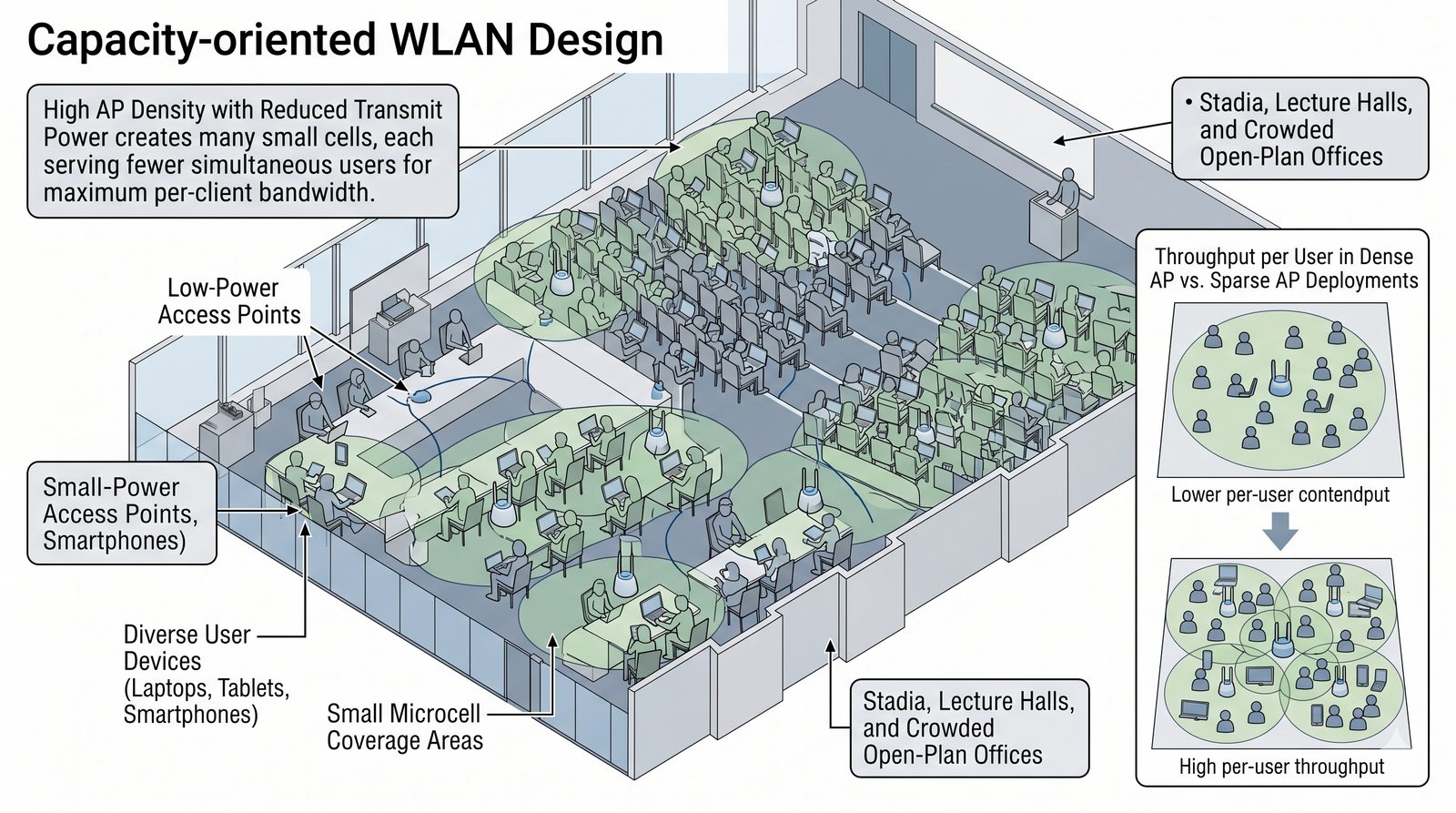

Projektowanie zorientowane na pojemność
  • W środowiskach o dużej gęstości użytkowników, takich jak sale wykładowe, audytoria, sale konferencyjne czy stadiony, problemem nie jest brak sygnału, ale brak "czasu antenowego".
  • Wi-Fi jest medium współdzielonym.
  • W takim scenariuszu projekt polega na wdrożeniu dużej liczby punktów dostępowych, pracujących z niską mocą, aby stworzyć wiele małych "komórek" (mikrokomórek).
  • Każda komórka obsługuje mniejszą liczbę użytkowników, co zapewnia każdemu z nich odpowiednią przepustowość.

Projektowanie zorientowane na pojemność stosuje się w środowiskach o dużej gęstości użytkowników i urządzeń. W takich miejscach problemem nie jest zasięg, ale brak czasu antenowego dla wszystkich klientów. Stosuje się wtedy wiele punktów dostępowych pracujących z niską mocą, tworząc mikrokomórki. Każda komórka obsługuje niewielką liczbę użytkowników, co zapewnia odpowiednią przepustowość.

Sale konferencyjne, audytoria i stadiony wymagają projektowania zorientowanego na pojemność. Liczba punktów dostępowych jest wtedy większa niż wynikałoby to z samego pokrycia. Należy precyzyjnie oszacować liczbę jednoczesnych użytkowników i ich wymagania przepustowościowe. Odpowiednie zaprojektowanie gęstości komórek jest kluczowe dla satysfakcji użytkowników końcowych.

24/50
Balansowanie pokrycia i pojemności
  • Większość projektów biurowych wymaga znalezienia złotego środka między zapewnieniem pełnego pokrycia a obsługą odpowiedniej liczby urządzeń.
  • Nowoczesne projektowanie polega na tworzeniu stref o różnej charakterystyce.
  • W korytarzach i strefach wspólnych skupiamy się na pokryciu, podczas gdy w salach konferencyjnych i gęsto zaludnionych open space'ach priorytetem jest pojemność.
  • Kluczem jest precyzyjne zarządzanie mocą nadawania punktów dostępowych.

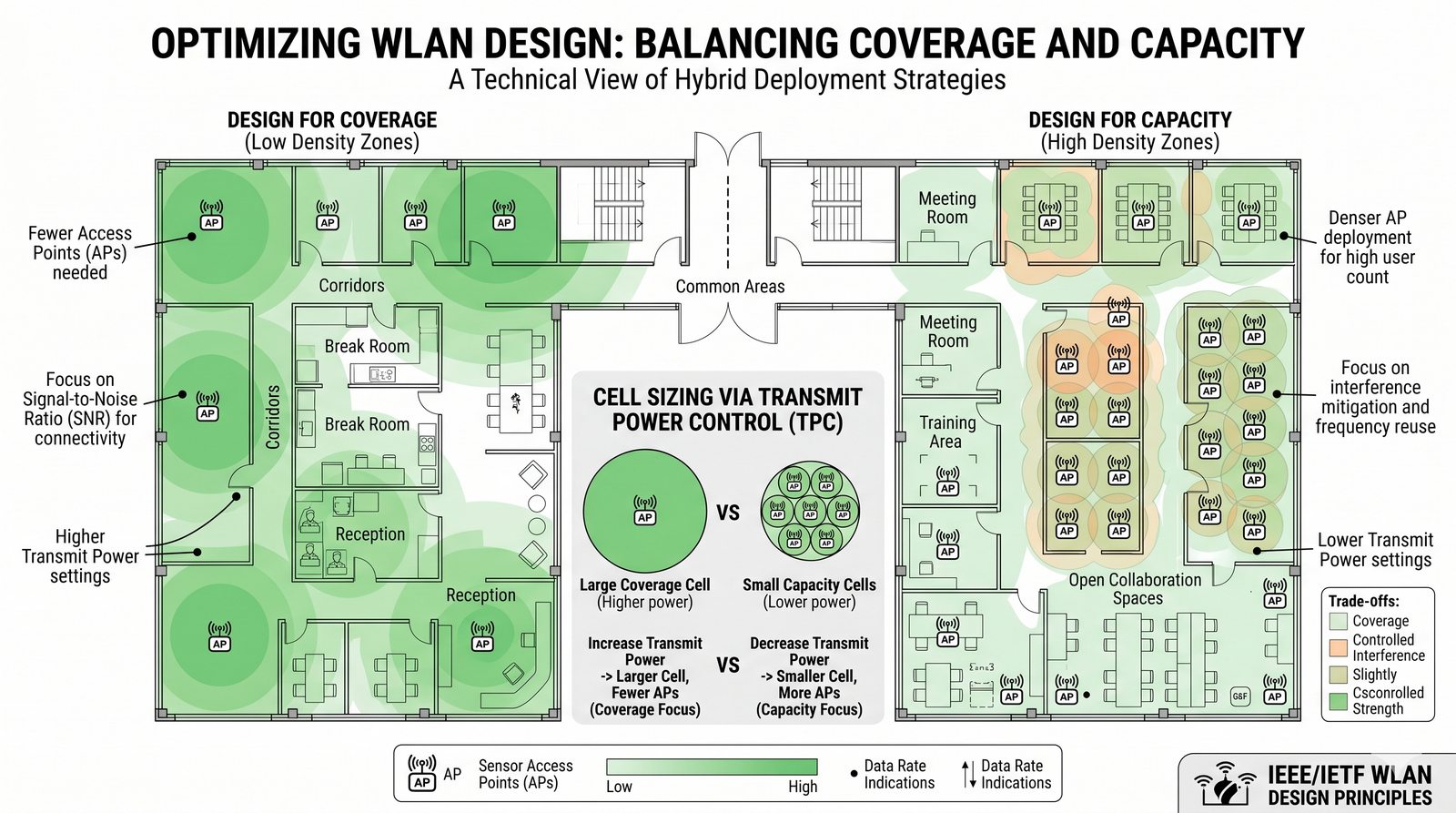

Ilustracja do slajdu: Balansowanie pokrycia i pojemności

Balansowanie między pokryciem a pojemnością jest jednym z najtrudniejszych aspektów projektowania sieci WLAN. Większość projektów biurowych wymaga znalezienia złotego środka między tymi dwoma podejściami. W korytarzach i strefach wspólnych priorytetem jest pokrycie, a nie wysoka przepustowość. W salach konferencyjnych i open space kluczowa jest pojemność dla wielu jednoczesnych użytkowników.

Nowoczesne projektowanie polega na tworzeniu stref o różnej charakterystyce w zależności od potrzeb. Sterowanie mocą nadawania punktów dostępowych pozwala na precyzyjne dostosowanie wielkości komórek. Systemy zarządzania WLAN mogą dynamicznie regulować parametry w zależności od obciążenia. Dobrze zaprojektowana sieć uwzględnia zarówno pokrycie, jak i pojemność w odpowiednich proporcjach.

25/50

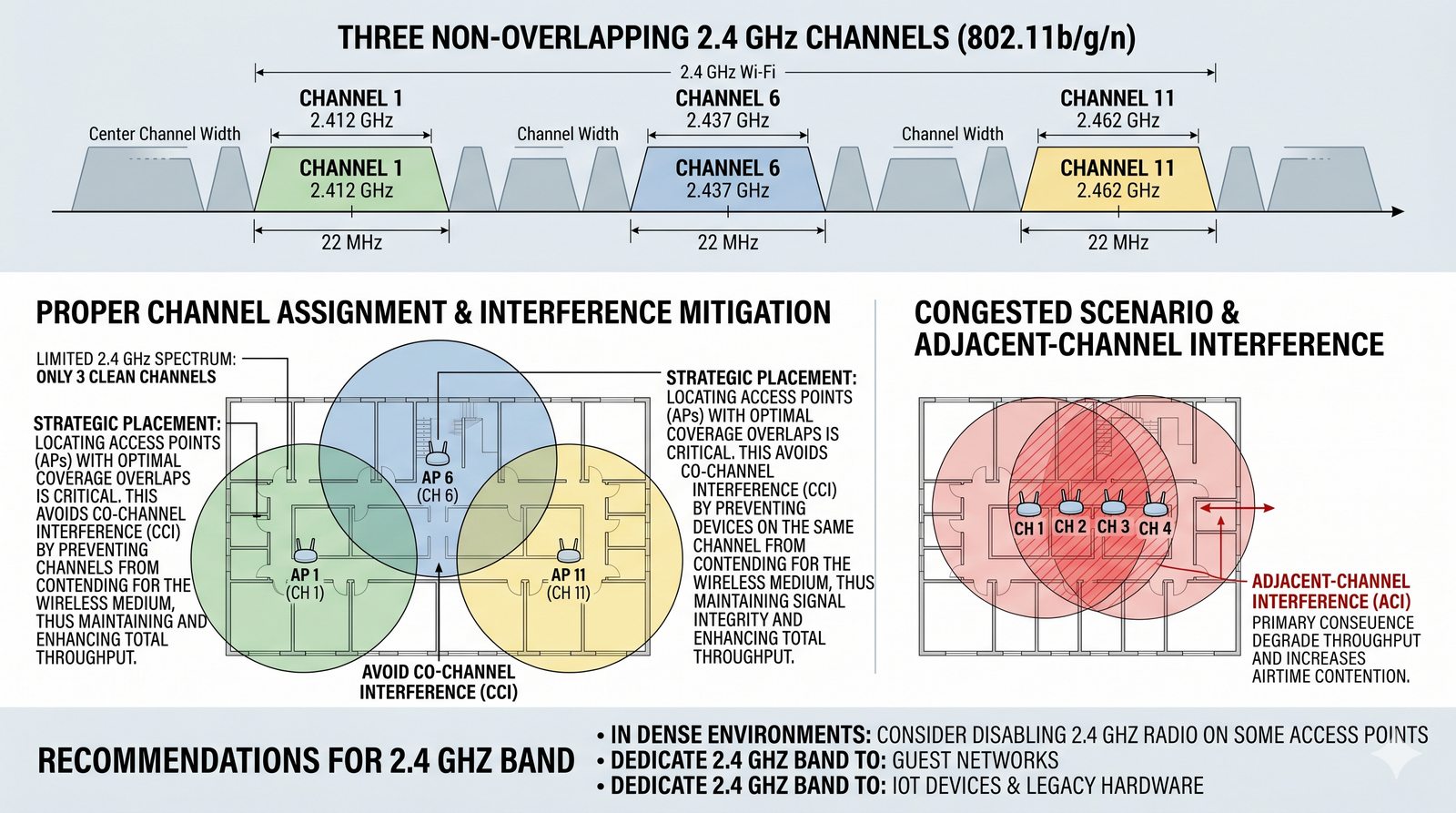

Planowanie kanałów w paśmie 2.4 GHz
  • Ze względu na dostępność tylko trzech nienakładających się kanałów (1, 6, 11), planowanie w paśmie 2.4 GHz jest trudne.
  • Należy dążyć do tego, aby żadne dwa sąsiadujące ze sobą punkty dostępowe nie pracowały na tym samym kanale.
  • W praktyce, w gęstych środowiskach biurowych, często zaleca się wyłączenie pasma 2.4 GHz na części punktów dostępowych, aby zminimalizować interferencje, lub przeznaczenie go wyłącznie dla sieci gościnnej lub specyficznych urządzeń IoT.

Planowanie kanałów w paśmie 2,4 GHz jest trudne ze względu na dostępność tylko trzech nienakładających się kanałów. Kanały 1, 6 i 11 są standardowo używane w tym paśmie dla uniknięcia interferencji sąsiedniokanałowej. W gęstych środowiskach biurowych zaleca się wyłączenie pasma 2,4 GHz na części punktów dostępowych. Pasmo to najlepiej przeznaczyć dla urządzeń IoT i sieci gościnnej, które nie wymagają dużej przepustowości.

Ze względu na duże zatłoczenie pasma 2,4 GHz przez inne urządzenia, jego wydajność jest ograniczona. Kuchenki mikrofalowe, Bluetooth i bezprzewodowe kamery powodują znaczne zakłócenia w tym zakresie. Planowanie kanałów w paśmie 2,4 GHz wymaga starannej analizy otoczenia radiowego. W nowych instalacjach zaleca się przenoszenie ruchu priorytetowego do pasma 5 GHz lub 6 GHz.

26/50

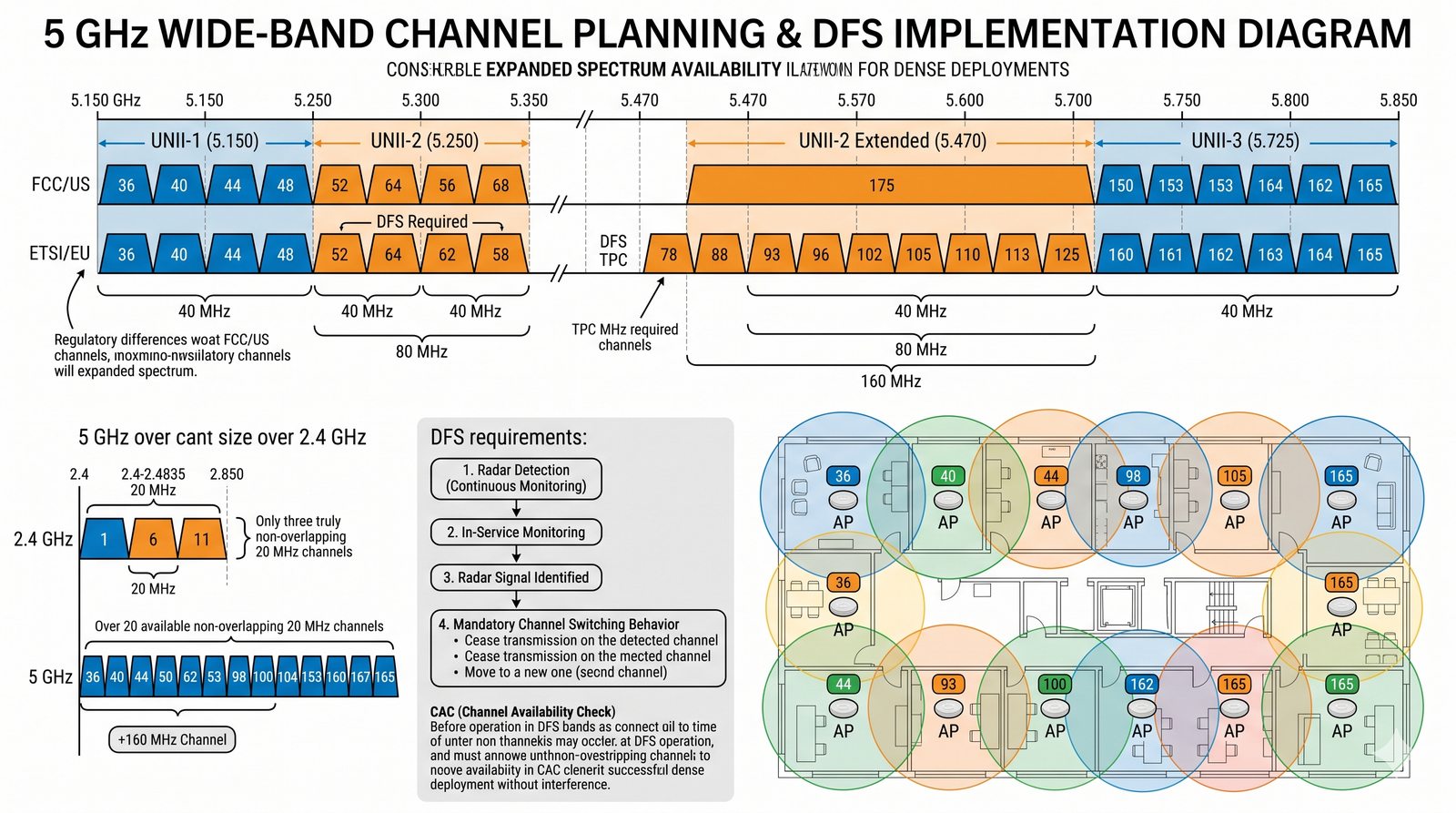

Planowanie kanałów w paśmie 5 GHz
  • Pasmo 5 GHz oferuje znacznie większą elastyczność.
  • Mamy do dyspozycji ponad 20 kanałów o szerokości 20 MHz, co pozwala na stworzenie planu bez interferencji nawet w bardzo gęstych wdrożeniach.
  • Należy jednak pamiętać o kanałach DFS (Dynamic Frequency Selection), które są współdzielone z systemami radarowymi (np. pogodowymi).
  • Punkt dostępowy używający kanału DFS musi stale nasłuchiwać i w przypadku wykrycia sygnału radaru, natychmiast opuścić ten kanał.
  • Może to powodować krótkie przerwy w łączności.

Planowanie kanałów w paśmie 5 GHz oferuje znacznie większą elastyczność dzięki ponad 20 dostępnym kanałom. Należy jednak uwzględnić kanały DFS, które są współdzielone z systemami radarowymi i meteorologicznymi. Punkty dostępowe pracujące na kanałach DFS muszą stale monitorować widmo w poszukiwaniu sygnałów radaru. W przypadku wykrycia radaru punkt dostępowy musi natychmiast opuścić kanał, co powoduje chwilowe przerwy.

Wybór kanałów DFS może opóźnić uruchomienie punktu dostępowego ze względu na wymagany okres monitorowania. W Europie dostępne są kanały od 36 do 165, z czego część wymaga DFS. Nowe pasmo 6 GHz w Wi-Fi 6E jest wolne od tych ograniczeń, oferując czyste spektrum. Planowanie kanałów w paśmie 5 GHz wymaga znajomości lokalnych regulacji dotyczących DFS.

27/50
Szerokość kanału: kompromis
  • Używanie szerokich kanałów (40, 80 MHz) jest kuszące, ponieważ podwaja lub poczwórnie zwiększa teoretyczną prędkość.
  • Należy jednak pamiętać, że ma to swoje wady.
  • Po pierwsze, zmniejsza liczbę dostępnych, nienakładających się kanałów, co utrudnia planowanie w gęstych środowiskach.
  • Po drugie, szerszy kanał "zbiera" więcej szumu, co może prowadzić do niższego SNR.
  • Złotą zasadą w środowiskach korporacyjnych jest stosowanie kanałów o szerokości 20 MHz lub maksymalnie 40 MHz, rezerwując 80 MHz tylko dla specyficznych, odizolowanych zastosowań.

Wybór szerokości kanału wymaga znalezienia kompromisu między przepustowością a odpornością na zakłócenia. Szersze kanały oferują wyższe prędkości, ale zmniejszają liczbę dostępnych nienakładających się kanałów. Dodatkowo szerszy kanał zbiera więcej szumu, co może obniżyć stosunek sygnału do szumu. W środowiskach korporacyjnych zaleca się stosowanie kanałów o szerokości 20 MHz lub maksymalnie 40 MHz.

Kanały 80 MHz powinny być zarezerwowane dla specyficznych, odizolowanych zastosowań z dala od innych sieci. Decyzja o szerokości kanału zależy od gęstości otoczenia radiowego i liczby sąsiednich punktów dostępowych. W pasmie 5 GHz szerokie kanały są łatwiejsze do zastosowania ze względu na większą liczbę dostępnych kanałów. W paśmie 2,4 GHz stosowanie kanałów szerszych niż 20 MHz jest niewskazane ze względu na ograniczone widmo.

28/50

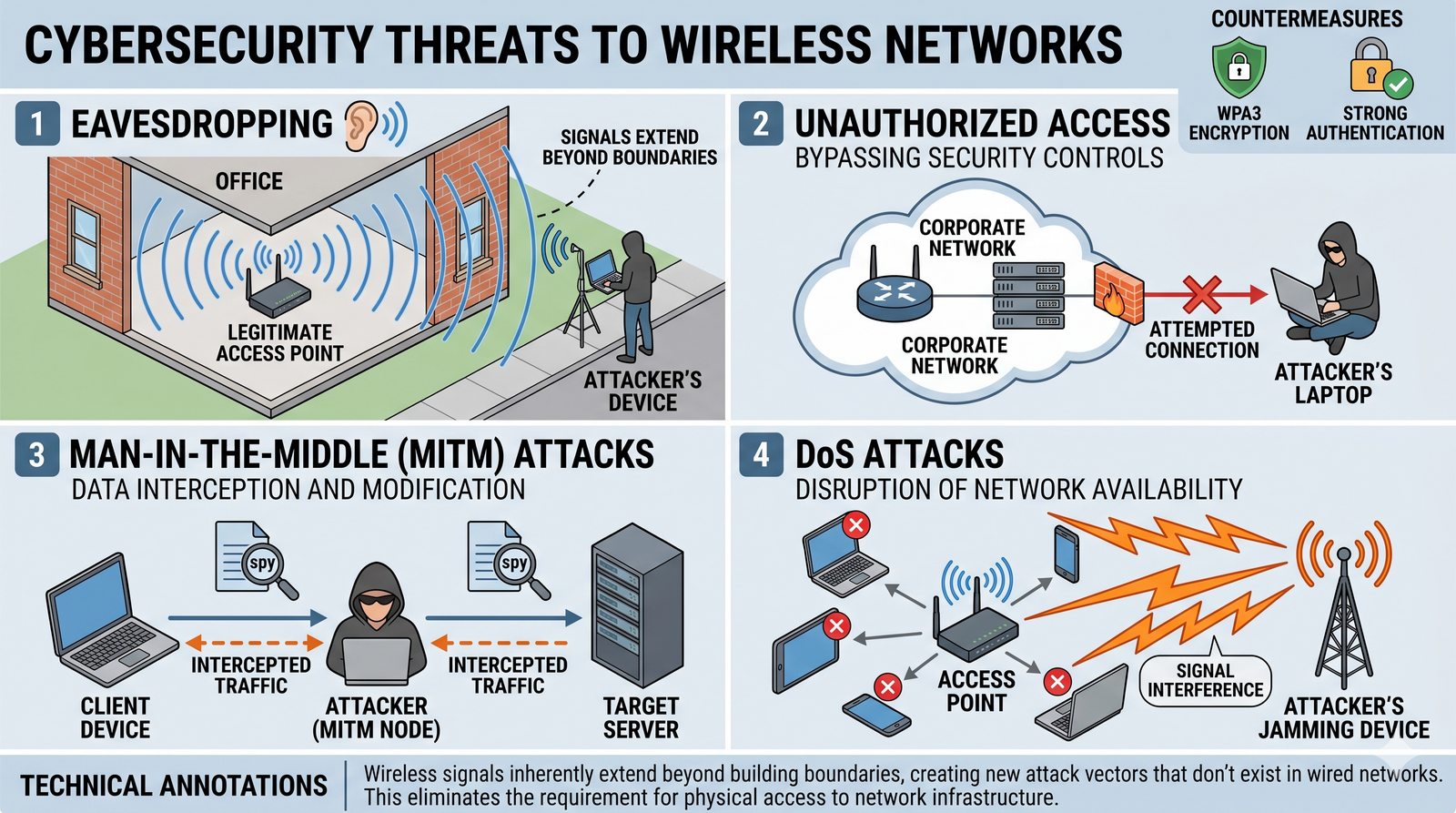

Zagrożenia w sieciach bezprzewodowych
  • Natura medium radiowego sprawia, że sieci Wi-Fi są z natury bardziej podatne na ataki niż sieci przewodowe.
  • Sygnał "wycieka" poza fizyczne granice budynku, co stwarza nowe wektory ataku.
  • Główne zagrożenia to podsłuchiwanie (eavesdropping), nieautoryzowany dostęp, ataki typu "man-in-the-middle" oraz ataki typu DoS (Denial of Service) poprzez zagłuszanie sygnału.
Ilustracja do slajdu: Zagrożenia w sieciach bezprzewodowych

Sieci bezprzewodowe są z natury bardziej podatne na zagrożenia niż sieci przewodowe ze względu na naturę medium radiowego. Sygnał Wi-Fi wykracza poza fizyczne granice budynku, co umożliwia ataki z zewnątrz. Podsłuchiwanie transmisji jest możliwe, jeśli dane nie są odpowiednio szyfrowane. Ataki typu man-in-the-middle mogą przechwytywać komunikację między klientem a punktem dostępowym.

Ataki DoS polegają na zagłuszaniu sygnału lub wysyłaniu fałszywych ramek deauthentication. Nieautoryzowany dostęp do sieci może prowadzić do kradzieży danych i infekcji złośliwym oprogramowaniem. Zabezpieczenie sieci WLAN wymaga stosowania silnego szyfrowania i uwierzytelniania na poziomie korporacyjnym. Regularne audyty bezpieczeństwa i monitorowanie ruchu pomagają w wykrywaniu potencjalnych zagrożeń.

29/50
Ewolucja standardów bezpieczeństwa
  • WEP (Wired Equivalent Privacy): Pierwszy standard szyfrowania.
  • Został całkowicie złamany w 2001 roku.
  • Jego używanie jest równoznaczne z brakiem jakichkolwiek zabezpieczeń.
  • WPA (Wi-Fi Protected Access): Rozwiązanie przejściowe, które załatało najpoważniejsze dziury w WEP (wprowadziło protokół TKIP).
  • Również posiada znane podatności.
  • WPA2 (Wi-Fi Protected Access II): Wprowadziło silny standard szyfrowania AES-CCMP.
  • Przez wiele lat był to "złoty standard".
  • Wciąż jest uważany za bezpieczny, pod warunkiem używania silnego hasła.
  • WPA3: Najnowszy standard, który jeszcze bardziej wzmacnia bezpieczeństwo, m.in. poprzez wprowadzenie ochrony przed atakami słownikowymi offline (SAE) i zapewnienie szyfrowania w sieciach otwartych (OWE).

Ewolucja standardów bezpieczeństwa WLAN przeszła długą drogę od słabego WEP do zaawansowanego WPA3. WEP został wprowadzony jako pierwszy standard szyfrowania, ale został całkowicie złamany w 2001 roku. WPA stanowiło przejściowe rozwiązanie wprowadzające protokół TKIP, który również posiada podatności. WPA2 z szyfrowaniem AES-CCMP stał się standardem bezpieczeństwa na wiele lat i nadal jest powszechnie stosowany.

WPA3 wprowadza kryptografię SAE, która chroni przed atakami słownikowymi offline na hasło. Tryb OWE zapewnia szyfrowanie nawet w otwartych sieciach gościnnych bez hasła. WPA3-Enterprise oferuje szyfrowanie 192-bitowe dla najwyższych wymogów bezpieczeństwa. Wybór odpowiedniego standardu bezpieczeństwa powinien uwzględniać zgodność sprzętową i wymagania organizacji.

30/50

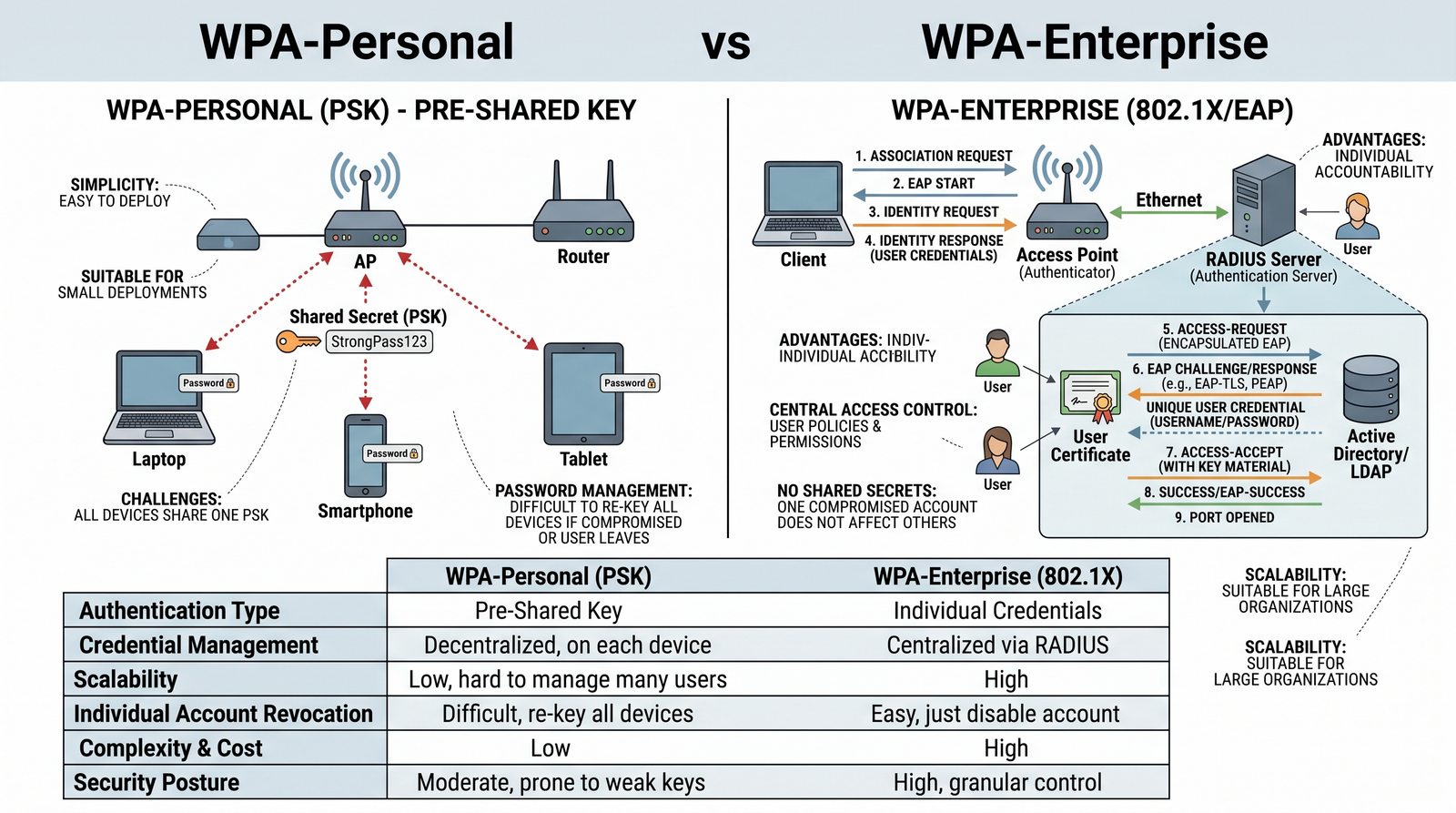

Tryby uwierzytelniania: Personal vs. Enterprise
  • WPA-Personal (PSK - Pre-Shared Key): Tryb, w którym wszyscy użytkownicy sieci używają tego samego, wspólnego hasła.
  • Prosty w konfiguracji, nadaje się do użytku domowego i w małych firmach.
  • Jego wadą jest trudność w zarządzaniu hasłem i w przypadku odejścia pracownika, hasło powinno zostać zmienione na wszystkich urządzeniach.
  • WPA-Enterprise (802.1X/EAP): Tryb korporacyjny.
  • Nie ma jednego, wspólnego hasła.
  • Każdy użytkownik uwierzytelnia się za pomocą swoich indywidualnych poświadczeń (login/hasło lub certyfikat), które są weryfikowane przez centralny serwer RADIUS.
  • Zapewnia to znacznie wyższy poziom bezpieczeństwa i kontroli.

Tryb Personal PSK jest prosty w konfiguracji i stosowany głównie w sieciach domowych i małych firmach. Wszyscy użytkownicy używają tego samego wspólnego hasła, co ułatwia konfigurację, ale utrudnia zarządzanie. W przypadku odejścia pracownika konieczna jest zmiana hasła na wszystkich urządzeniach. Tryb Enterprise z serwerem RADIUS zapewnia indywidualne uwierzytelnianie dla każdego użytkownika w organizacji.

WPA2-Enterprise wymaga infrastruktury RADIUS i certyfikatów, co zwiększa bezpieczeństwo, ale komplikuje wdrożenie. Każdy użytkownik otrzymuje indywidualne poświadczenia logowania, które można łatwo unieważnić. Protokół EAP tuneluje komunikację uwierzytelniającą między klientem a serwerem RADIUS. Wybór trybu uwierzytelniania zależy od skali sieci i wymaganego poziomu bezpieczeństwa.

31/50

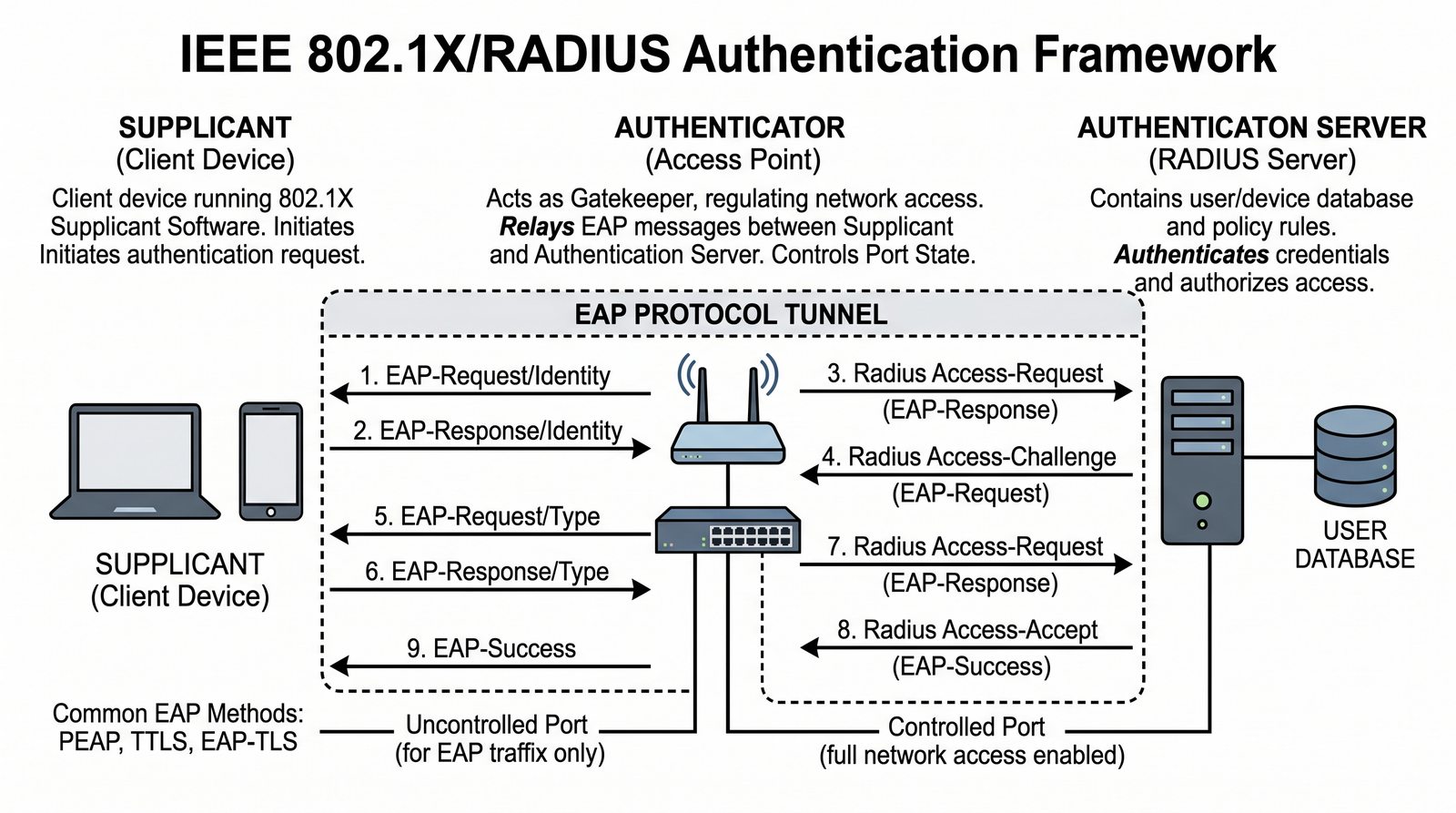

Architektura 802.1X/RADIUS
  • Architektura 802.1X składa się z trzech komponentów. Suplikant to oprogramowanie na urządzeniu klienckim. Uwierzytelniający (Authenticator) to punkt dostępowy, który działa jako "bramka". Serwer uwierzytelniania (Authentication Server) to serwer RADIUS (np. Microsoft NPS, FreeRADIUS), który przechowuje bazę danych użytkowników i weryfikuje ich poświadczenia.
  • Komunikacja między suplikantem a serwerem odbywa się za pomocą protokołu EAP (Extensible Authentication Protocol), tunelowanego wewnątrz bezpiecznego protokołu RADIUS.

Architektura 802.1X składa się z trzech komponentów, które współpracują ze sobą podczas uwierzytelniania. Suplikant to oprogramowanie na urządzeniu klienckim odpowiedzialne za obsługę uwierzytelniania. Uwierzytelniający, którym zazwyczaj jest punkt dostępowy, działa jako bramka kontrolująca dostęp. Serwer RADIUS przechowuje bazę danych użytkowników i weryfikuje ich poświadczenia logowania.

Komunikacja między suplikantem a serwerem odbywa się za pomocą protokołów EAP tunelowanych w RADIUS. Różne metody EAP, takie jak PEAP czy EAP-TLS, oferują różne poziomy bezpieczeństwa. EAP-TLS wykorzystuje certyfikaty zarówno po stronie serwera, jak i klienta dla najwyższego bezpieczeństwa. Wdrożenie 802.1X wymaga starannego planowania infrastruktury certyfikatów i konfiguracji serwera RADIUS.

32/50

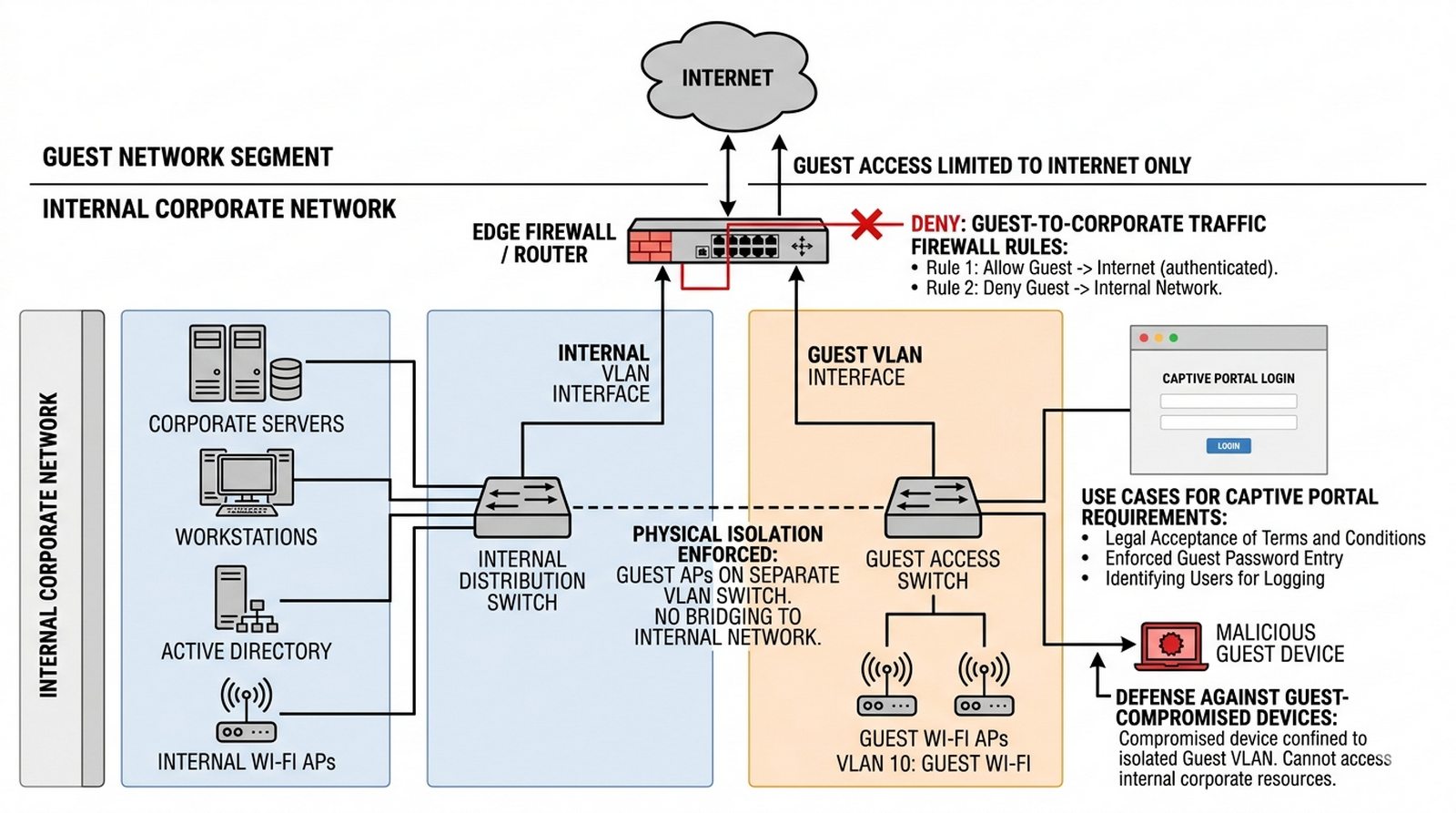

Projektowanie sieci dla gości
  • Udostępnienie dostępu do internetu dla gości jest standardem, ale musi być zrealizowane w sposób bezpieczny.
  • Sieć gościnna musi być całkowicie odizolowana od sieci wewnętrznej (firmowej).
  • Realizuje się to poprzez umieszczenie jej w osobnym VLANie i zastosowanie na firewallu reguł, które pozwalają na ruch z tego VLANu tylko i wyłącznie do internetu.
  • Dostęp do sieci gościnnej jest często kontrolowany przez portal uwierzytelniający (Captive Portal), który wymaga akceptacji regulaminu lub podania hasła.
Ilustracja do slajdu: Projektowanie sieci dla gości

Projektowanie sieci dla gości wymaga całkowitej izolacji ruchu gościnnego od sieci wewnętrznej firmy. Najlepszą praktyką jest umieszczenie sieci gościnnej w osobnym VLAN z restrykcyjnymi regułami firewalla. Dostęp do sieci gościnnej powinien być ograniczony wyłącznie do Internetu, bez możliwości komunikacji z siecią wewnętrzną. Captive portal umożliwia uwierzytelnienie gości poprzez akceptację regulaminu lub podanie hasła tymczasowego.

Ograniczenie przepustowości dla gości do rozsądnego poziomu zapobiega przeciążeniu sieci firmowej. Sieć gościnna powinna mieć włączoną izolację klientów, aby uniemożliwić komunikację między urządzeniami gości. Logowanie dostępu gości pozwala na identyfikację w przypadku incydentów bezpieczeństwa. Regularna zmiana haseł dostępu gościnnego zwiększa bezpieczeństwo całej infrastruktury.

33/50

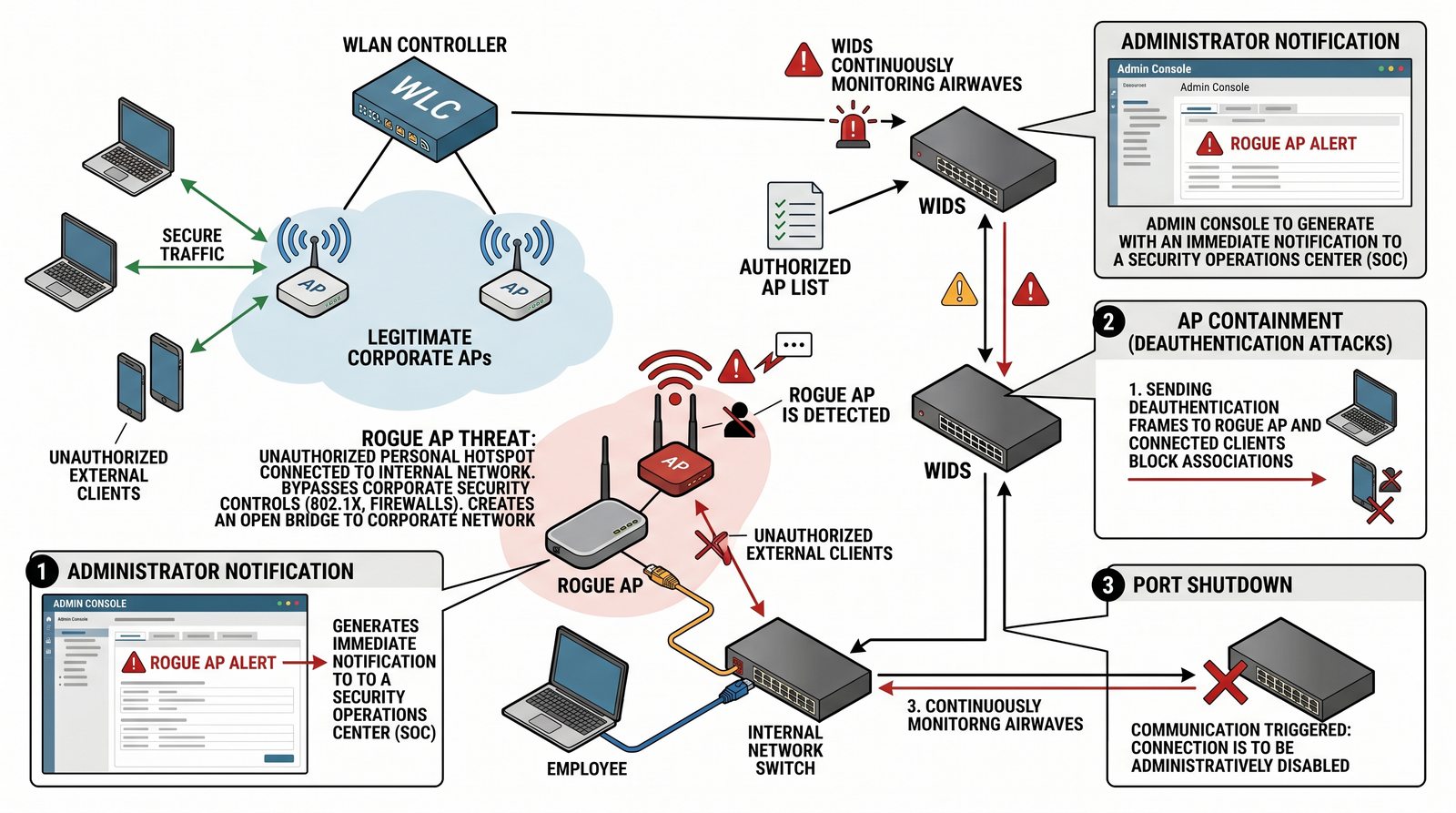

Wykrywanie nieautoryzowanych AP (Rogue AP)
  • Jednym z największych zagrożeń jest podłączenie przez pracownika do sieci firmowej własnego, niezabezpieczonego punktu dostępowego.
  • Taki "rogue AP" tworzy otwartą bramę do wewnętrznej sieci, omijając wszystkie zabezpieczenia.
  • Profesjonalne systemy WLAN posiadają mechanizmy, które stale skanują eter w poszukiwaniu nieautoryzowanych punktów dostępowych.
  • Po wykryciu takiego urządzenia, system może zaalarmować administratora, a nawet aktywnie próbować zablokować połączenie z nim.

Nieautoryzowane punkty dostępowe stanowią poważne zagrożenie dla bezpieczeństwa sieci korporacyjnych. Pracownicy podłączający własne punkty dostępowe do sieci firmowej tworzą otwartą bramę dla ataków. Profesjonalne systemy WLAN posiadają funkcje wykrywania nieautoryzowanych AP poprzez skanowanie widma. Po wykryciu rogue AP system może zaalarmować administratora i podjąć działania blokujące.

Mechanizmy WIPS wykrywają nie tylko rogue AP, ale także próby ataków typu Evil Twin. Automatyczna blokada rogue AP zapobiega nieautoryzowanemu dostępowi do sieci wewnętrznej. Regularne skanowanie w poszukiwaniu nieautoryzowanych urządzeń powinno być częścią polityki bezpieczeństwa. Edukacja pracowników na temat zagrożeń związanych z rogue AP jest równie ważna jak zabezpieczenia techniczne.

34/50

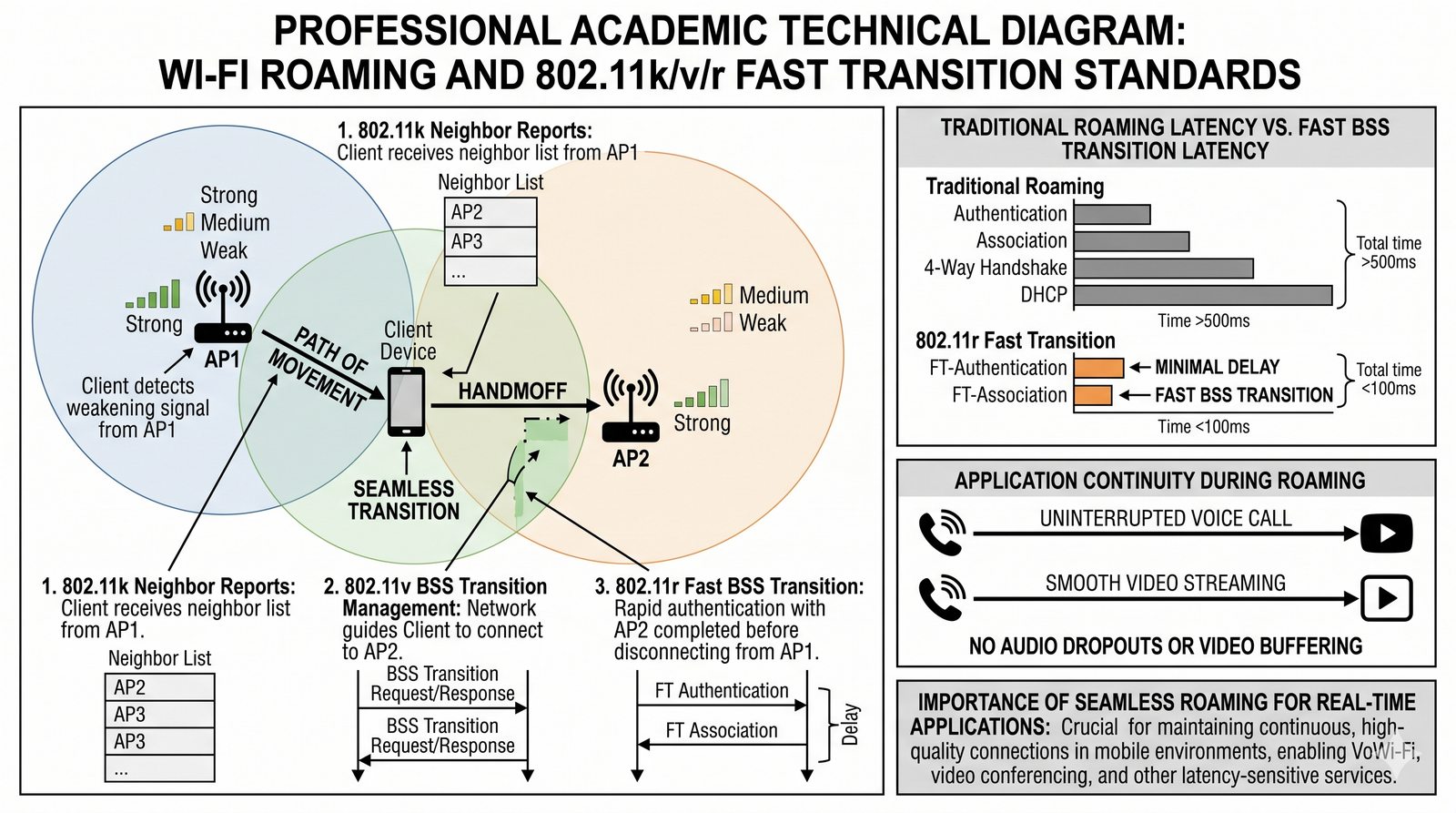

Roaming i standardy 802.11k/v/r
  • Roaming to proces, w którym urządzenie klienckie przełącza się z jednego punktu dostępowego na drugi w trakcie przemieszczania się.
  • Aby ten proces był płynny i niezauważalny (zwłaszcza dla aplikacji czasu rzeczywistego jak VoIP), stworzono dodatkowe standardy:
  • 802.11k: Pozwala AP na dostarczenie klientowi listy sąsiednich AP, co przyspiesza skanowanie.
  • 802.11v: Umożliwia sieci "sugerowanie" klientowi, do którego AP powinien się przełączyć.
  • 802.11r (Fast BSS Transition): Znacząco przyspiesza proces samego uwierzytelniania przy przełączaniu między AP w sieciach z 802.1X.

Roaming między punktami dostępowymi jest kluczową funkcją w sieciach WLAN o rozszerzonym zasięgu. Standard 802.11r przyspiesza proces uwierzytelniania podczas przełączania między punktami dostępowymi. Standard 802.11k umożliwia punktowi dostępowemu dostarczenie klientowi listy sąsiednich AP. Standard 802.11v pozwala sieci sugerować klientowi optymalny punkt dostępowy do przełączenia.

W sieciach z kontrolerem roaming jest zarządzany centralnie, co zapewnia płynne przełączanie zerowej przerwy. W sieciach autonomicznych roaming zależy od decyzji klienta i często powoduje zauważalne przerwy. Dla aplikacji głosowych i wideo wymagany jest czas przełączania poniżej 50 milisekund. Odpowiednia konfiguracja roamingu jest niezbędna dla zachowania ciągłości połączeń w sieciach korporacyjnych.

35/50

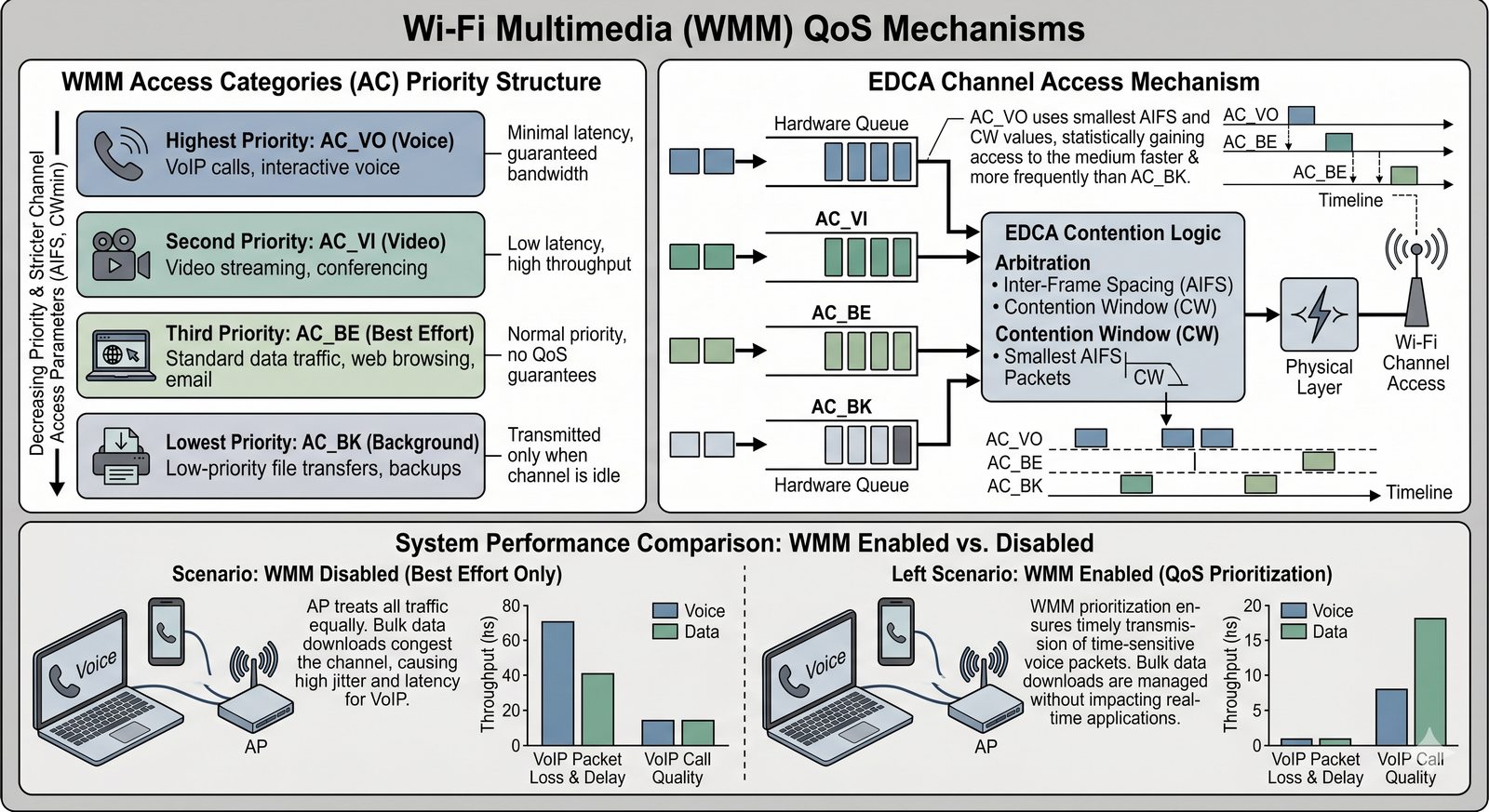

QoS w sieciach WLAN (WMM)
  • Podobnie jak w sieciach przewodowych, w Wi-Fi również istnieją mechanizmy Quality of Service.
  • Standard WMM (Wi-Fi Multimedia) definiuje cztery kategorie dostępu (Access Categories) do medium radiowego:
  • AC_VO (Voice): Najwyższy priorytet, dla ruchu głosowego.
  • AC_VI (Video): Wysoki priorytet, dla ruchu wideo.
  • AC_BE (Best Effort): Normalny priorytet, dla standardowego ruchu danych.
  • AC_BK (Background): Niski priorytet, dla transferów w tle (np. pobieranie plików).
  • Dzięki WMM, punkt dostępowy daje pierwszeństwo w dostępie do "czasu antenowego" pakietom o wyższym priorytecie.

Mechanizm WMM definiuje cztery kategorie dostępu do medium radiowego dla różnych typów ruchu. Najwyższy priorytet ma kategoria AC_VO przeznaczona dla ruchu głosowego w sieci. Kategoria AC_VI o wysokim priorytecie obsługuje strumieniowanie wideo i wideokonferencje. Kategoria AC_BE to standardowy ruch danych z normalnym priorytetem dostępu do medium.

Kategoria AC_BK o niskim priorytecie jest przeznaczona dla transferów w tle i mniej ważnych danych. Dzięki priorytetyzacji WMM aplikacje głosowe i wideo otrzymują pierwszeństwo w dostępie do czasu antenowego. WMM jest wymagany dla poprawnej jakości połączeń VoIP w przeciążonych sieciach WLAN. Tagowanie DSCP w pakietach umożliwia zachowanie priorytetów między siecią bezprzewodową a przewodową.

36/50
Podsumowanie modułu
  • Projektowanie sieci bezprzewodowych to złożona dziedzina, wymagająca dogłębnego zrozumienia fizyki fal radiowych, standardów i najlepszych praktyk.
  • Sukces zależy od metodycznego podejścia, zaczynając od starannego zebrania wymagań, przez profesjonalne planowanie z użyciem narzędzi predykcyjnych, aż po weryfikację wdrożenia w rzeczywistym środowisku.
  • Kluczowe jest znalezienie balansu między zapewnieniem pokrycia a zagwarantowaniem odpowiedniej pojemności, a także wdrożenie solidnych mechanizmów bezpieczeństwa.

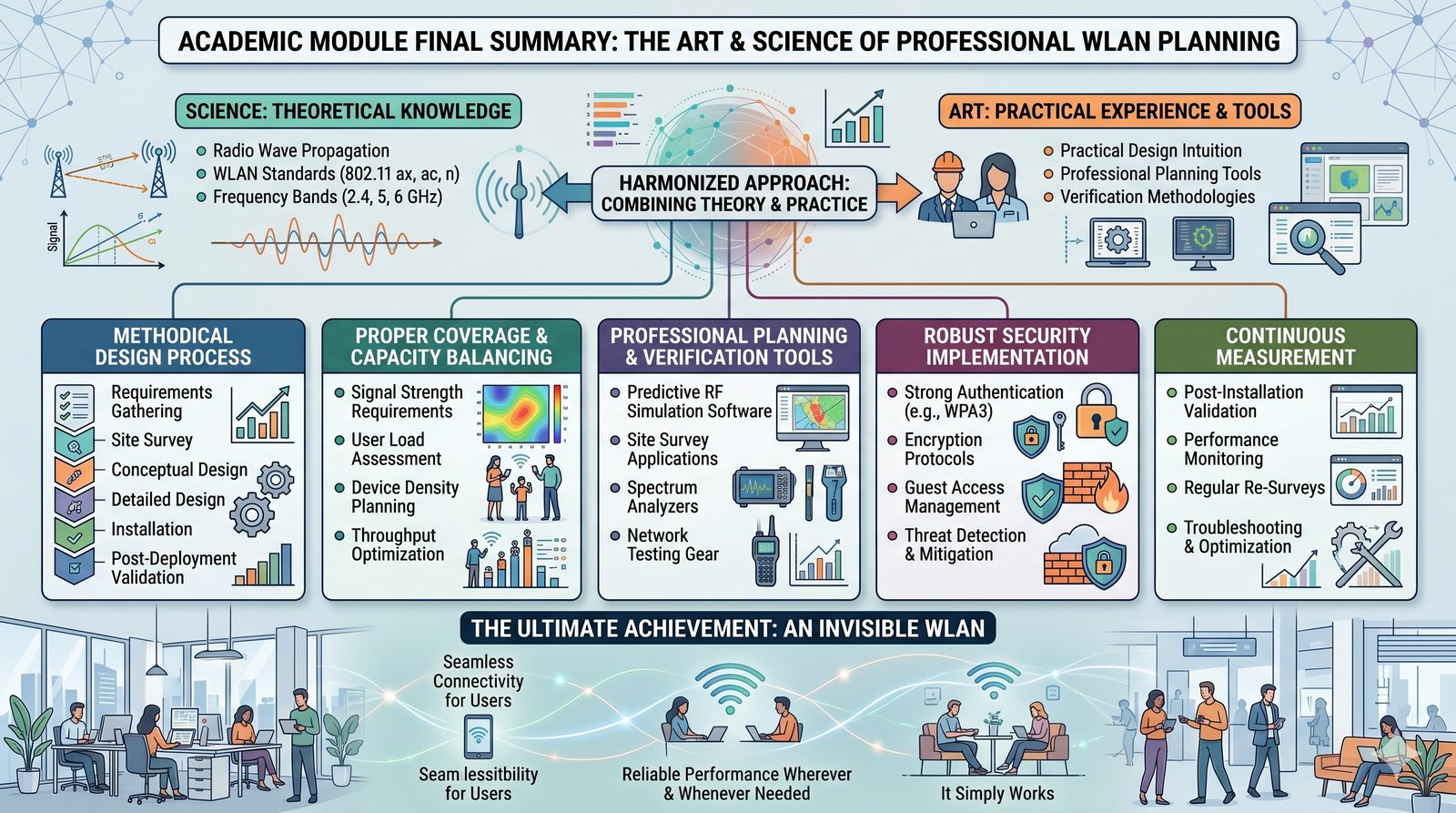

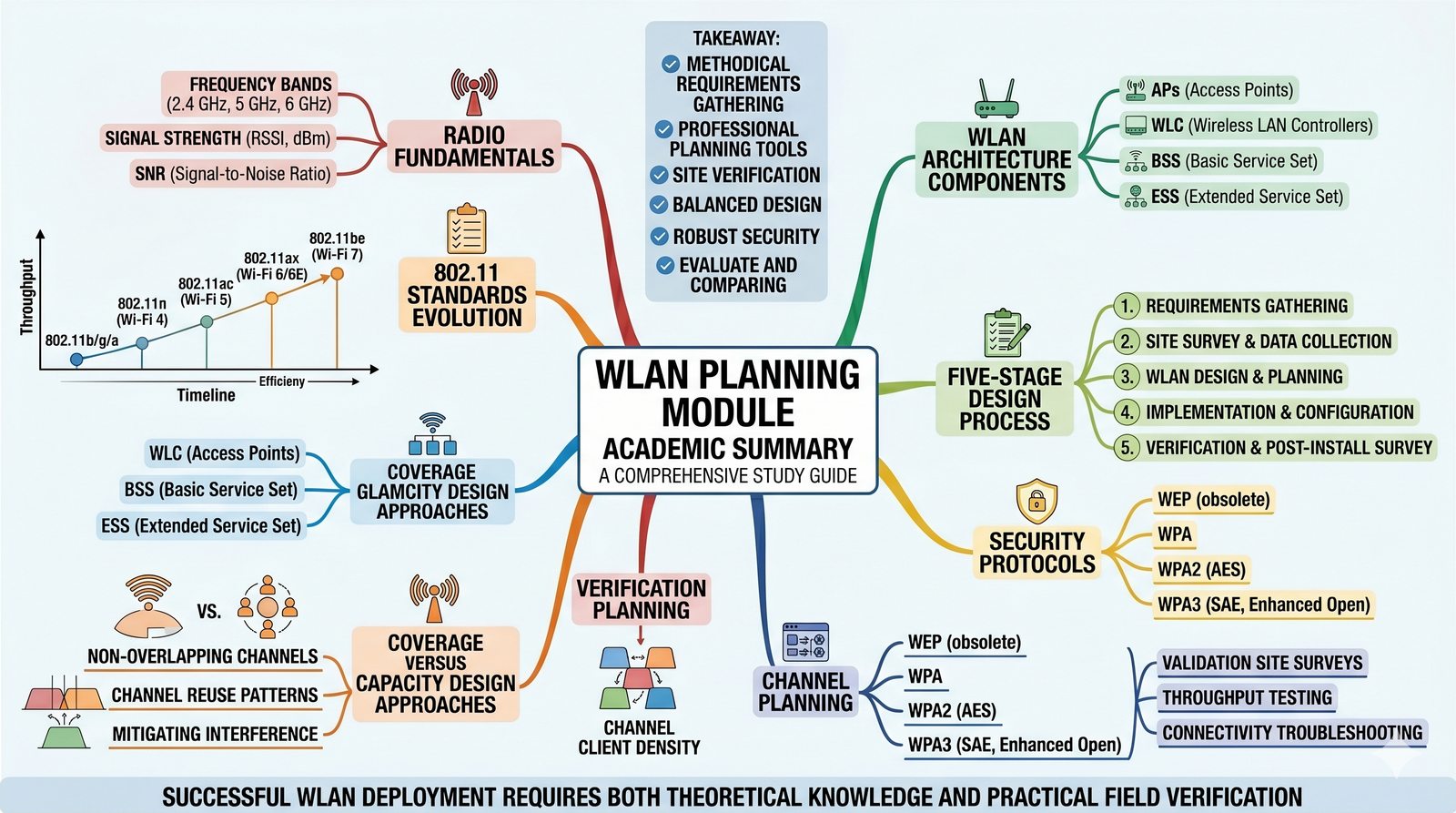

Ilustracja do slajdu: Podsumowanie modułu

Moduł obejmował kompleksowe zagadnienia związane z projektowaniem sieci bezprzewodowych WLAN. Poznaliśmy standardy 802.11 od podstaw komunikacji radiowej po najnowsze technologie Wi-Fi 6 i 6E. Omówiliśmy proces projektowania od zbierania wymagań przez symulację po walidację. Szczególną uwagę poświęcono bezpieczeństwu sieci i mechanizmom ochrony przed zagrożeniami.

Kluczowe znaczenie ma zrozumienie propagacji fal radiowych i zarządzania kanałami dla wydajności sieci. Praktyczne umiejętności posługiwania się narzędziami do planowania są niezbędne w codziennej pracy. Łączenie wiedzy teoretycznej z praktycznymi warsztatami daje solidne podstawy do samodzielnego projektowania. Zachęcamy do dalszego zgłębiania tematu i stosowania poznanych zasad w rzeczywistych projektach.

37/50
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Zapraszam do zadawania pytań dotyczących planowania i projektowania sieci bezprzewodowych.
Ilustracja do slajdu: Pytania i odpowiedzi

Dziękuję za uwagę podczas wykładu o planowaniu sieci bezprzewodowych WLAN. Zachęcam do zadawania pytań dotyczących omówionych zagadnień i wątpliwości. Pytania mogą dotyczyć zarówno teorii propagacji sygnału, jak i praktycznych aspektów wdrożenia. Chętnie udzielę dodatkowych wyjaśnień na temat standardów bezpieczeństwa i planowania kanałów.

W razie potrzeby mogę przedstawić dodatkowe przykłady konfiguracji punktów dostępowych. Zapraszam również do dyskusji na temat doświadczeń z rzeczywistych projektów sieci WLAN. Pytania dotyczące narzędzi do symulacji i pomiarów są szczególnie mile widziane. Wspólna dyskusja pomoże w lepszym zrozumieniu omawianego materiału i jego praktycznego zastosowania.

38/50

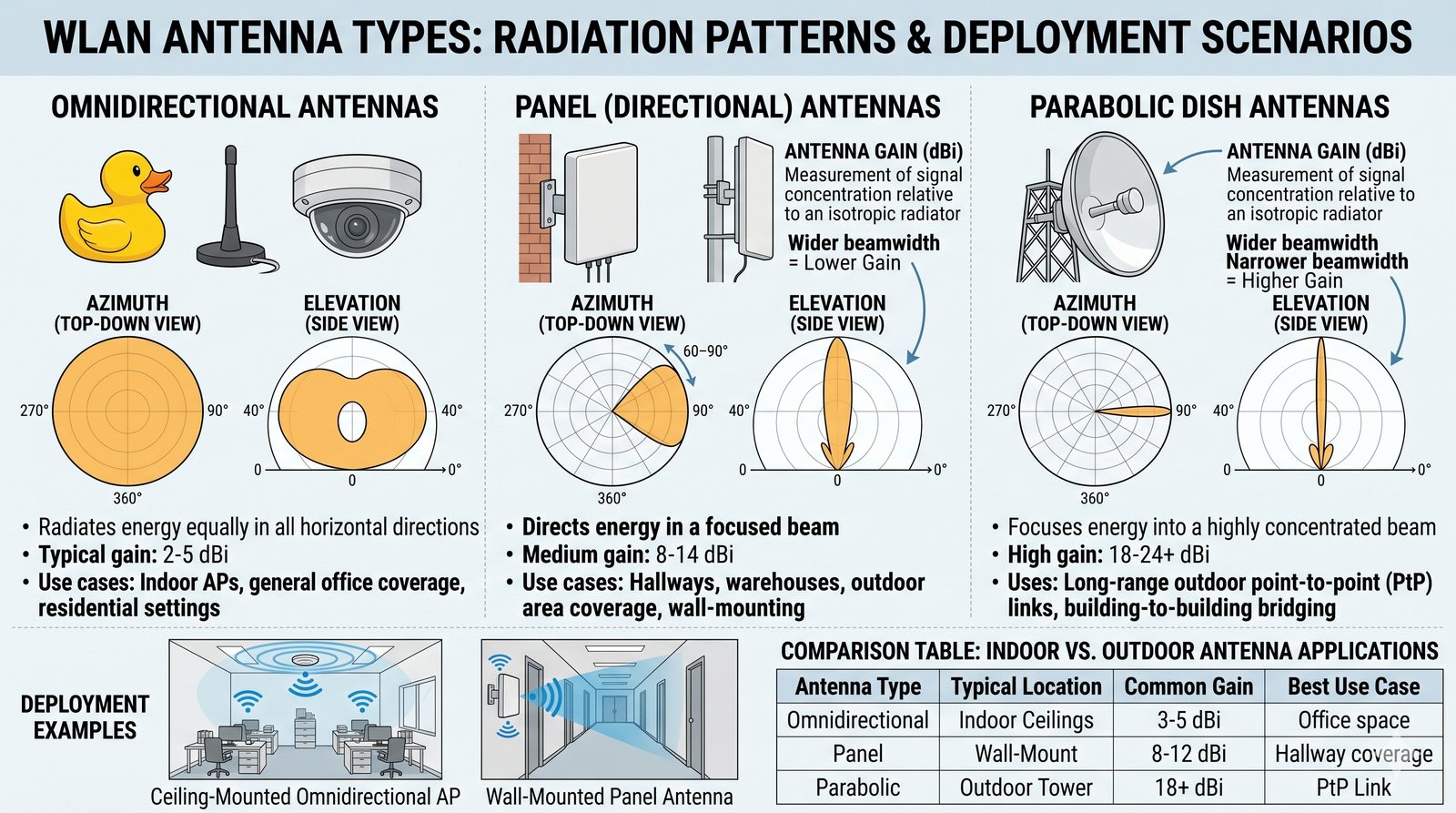

Dodatek: Anteny
  • Anteny kształtują sygnał radiowy.
  • Anteny dookólne (omnidirectional), wbudowane w większość wewnętrznych AP, promieniują sygnał równomiernie we wszystkich kierunkach w płaszczyźnie poziomej.
  • Anteny kierunkowe (directional), takie jak panelowe czy paraboliczne, koncentrują energię w wąskiej wiązce, co pozwala na osiąganie znacznie większych zasięgów.
  • Są one używane do budowy mostów bezprzewodowych punkt-punkt lub do pokrywania specyficznych, wydłużonych obszarów, jak korytarze magazynowe.

Anteny są kluczowym elementem kształtującym charakterystykę pokrycia sieci bezprzewodowej WLAN. Anteny dookólne promieniują sygnał równomiernie we wszystkich kierunkach w płaszczyźnie poziomej. Anteny kierunkowe koncentrują energię w wąskiej wiązce, co pozwala na osiągnięcie większego zasięgu. Anteny sektorowe pokrywają wycinek od 60 do 180 stopni dla specyficznych zastosowań.

Wzmocnienie anteny wyrażane w dBi określa jej kierunkowość i zdolność do koncentracji sygnału. Wewnętrzne punkty dostępowe mają zwykle anteny dookólne o wzmocnieniu od 3 do 5 dBi. Zewnętrzne punkty dostępowe mogą wykorzystywać anteny kierunkowe o wzmocnieniu nawet 20 dBi. Wybór odpowiedniego typu anteny zależy od kształtu obszaru i wymagań projektowych sieci.

39/50

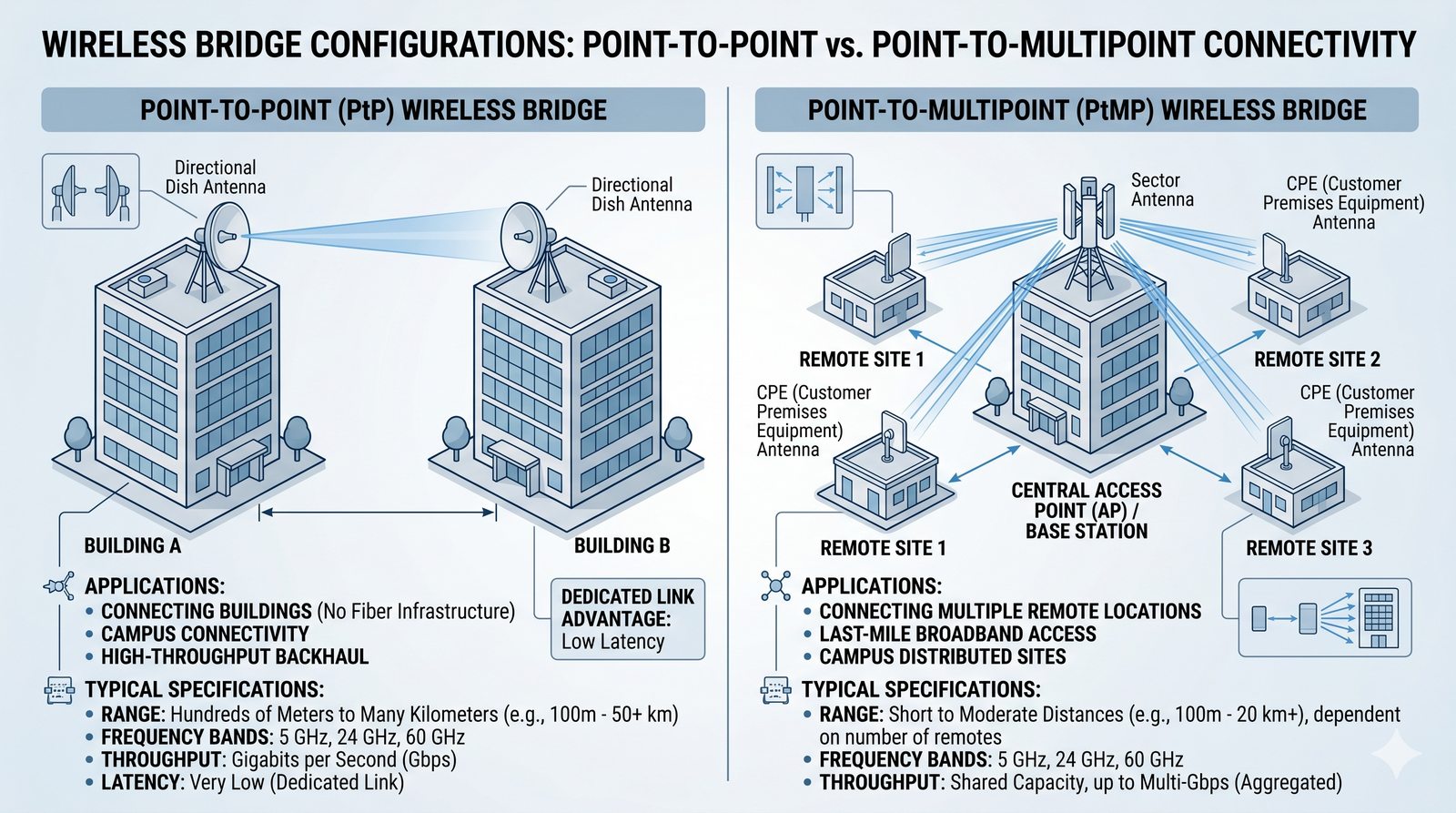

Dodatek: Mosty bezprzewodowe
  • Gdy potrzebujemy połączyć dwie lokalizacje, między którymi nie ma możliwości położenia światłowodu, idealnym rozwiązaniem są bezprzewodowe mosty punkt-punkt (Point-to-Point) lub punkt-wielopunkt (Point-to-Multipoint).
  • Wykorzystują one anteny kierunkowe do stworzenia dedykowanego, bezprzewodowego "kabla" na odległość od kilkuset metrów do wielu kilometrów.
  • Nowoczesne mosty, pracujące w pasmach 5 GHz, 24 GHz czy 60 GHz, oferują przepustowości rzędu gigabitów na sekundę przy bardzo niskich opóźnieniach.

Mosty bezprzewodowe umożliwiają łączenie dwóch oddalonych lokalizacji bez konieczności układania światłowodu. Wykorzystują anteny kierunkowe do stworzenia dedykowanego łącza bezprzewodowego między dwoma punktami. Topologia punkt-punkt jest najczęściej stosowana do łączenia budynków w obrębie kampusu. Nowoczesne mosty pracujące w pasmach 5 GHz, 24 GHz i 60 GHz oferują przepustowości gigabitowe.

Mosty punkt-wielopunkt umożliwiają połączenie centralnej lokalizacji z wieloma oddalonymi punktami. Technologia ta wymaga bezpośredniej widoczności optycznej między antenami dla stabilnej transmisji. Odległość między mostami może wynosić od kilkuset metrów do kilkunastu kilometrów. Przy projektowaniu mostów należy uwzględnić strefę Fresnela i tłumienie atmosferyczne sygnału.

40/50

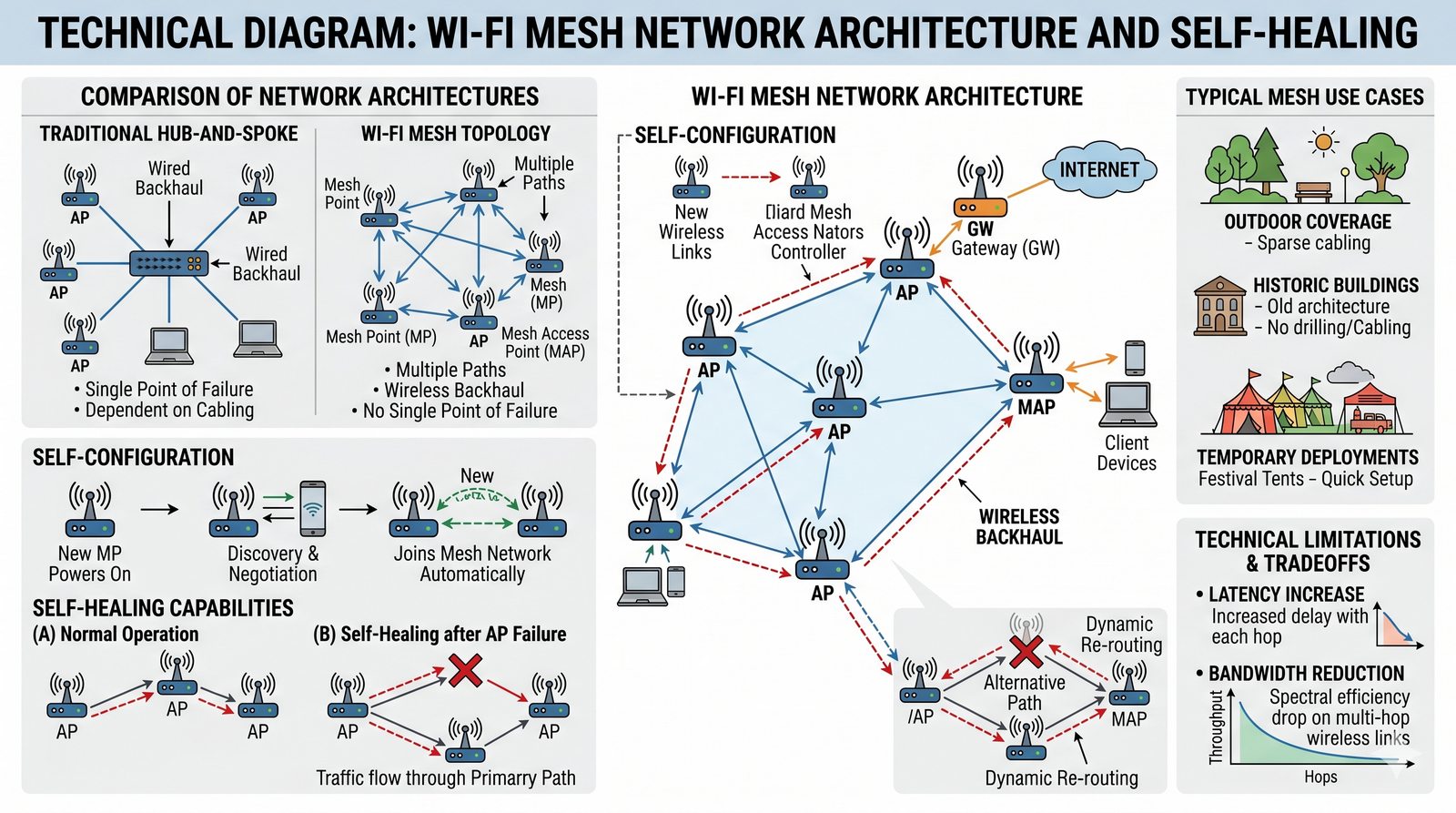

Dodatek: Sieci Mesh
  • W sieciach typu Mesh, punkty dostępowe komunikują się nie tylko z klientami, ale również między sobą, tworząc samokonfigurującą się i samonaprawiającą się "siatkę".
  • Jeśli jeden z punktów dostępowych straci połączenie z siecią przewodową, może automatycznie zacząć przesyłać ruch przez najbliższego sąsiada.
  • Jest to technologia przydatna w miejscach, gdzie doprowadzenie kabla do każdego AP jest trudne lub niemożliwe (np. tereny zewnętrzne, zabytkowe budynki).
Ilustracja do slajdu: Dodatek: Sieci Mesh

Sieci mesh tworzą samokonfigurującą się i samonaprawiającą infrastrukturę bezprzewodową bez okablowania. Jeden punkt dostępowy jest podłączony przewodowo do sieci szkieletowej, a pozostałe łączą się z nim bezprzewodowo. W przypadku awarii jednego z punktów, ruch jest automatycznie przekierowywany przez inne dostępne węzły. Sieci mesh sprawdzają się w miejscach, gdzie doprowadzenie kabla jest trudne lub niemożliwe.

Przepustowość w sieci mesh spada o około połowę na każdym skoku między węzłami. Dla zachowania wydajności zaleca się maksymalnie dwa lub trzy skoki od punktu szkieletowego. Sieci mesh są łatwiejsze w instalacji, ale mniej wydajne niż sieci z okablowaniem przewodowym. W praktyce mesh stosuje się w magazynach, halach produkcyjnych i na terenach zewnętrznych.

41/50

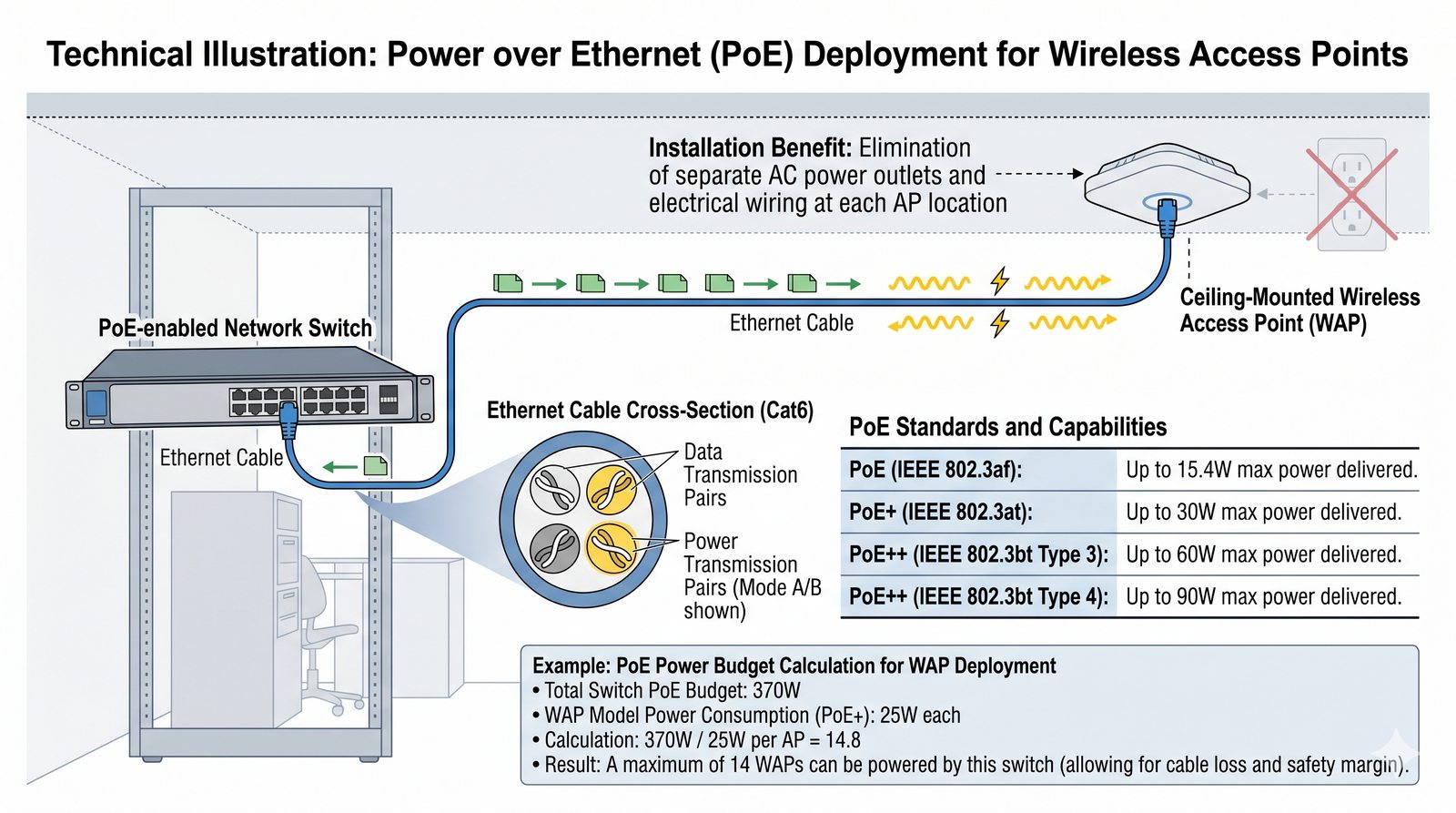

Dodatek: Power over Ethernet (PoE) dla AP
  • Zdecydowana większość profesjonalnych punktów dostępowych jest zasilana za pomocą technologii PoE (Power over Ethernet).
  • Umożliwia to zasilanie AP przez ten sam kabel sieciowy, który służy do transmisji danych.
  • Eliminuje to potrzebę instalowania gniazdka elektrycznego w pobliżu każdego punktu dostępowego, co znacznie upraszcza i obniża koszty instalacji.
  • Przy projektowaniu należy upewnić się, że przełączniki sieciowe zapewniają odpowiedni standard i budżet mocy PoE dla wszystkich podłączonych AP.

Technologia PoE umożliwia zasilanie punktów dostępowych przez ten sam kabel Ethernet, który przesyła dane. Standard 802.3af dostarcza do 15,4 W mocy, co jest wystarczające dla większości podstawowych punktów dostępowych. Bardziej zaawansowane punkty dostępowe Wi-Fi 6 mogą wymagać standardu PoE+ 802.3at o mocy do 30 W. Przełącznik sieciowy musi zapewnić odpowiedni budżet mocy PoE dla wszystkich podłączonych urządzeń.

Instalacja PoE eliminuje konieczność montowania gniazdek elektrycznych w pobliżu punktów dostępowych. Maksymalna długość kabla między przełącznikiem a punktem dostępowym wynosi 100 metrów. W przypadku braku przełącznika PoE można zastosować injektor PoE montowany przy przełączniku. Zasilanie PoE znacząco upraszcza instalację i obniża koszty wdrożenia sieci bezprzewodowej.

42/50

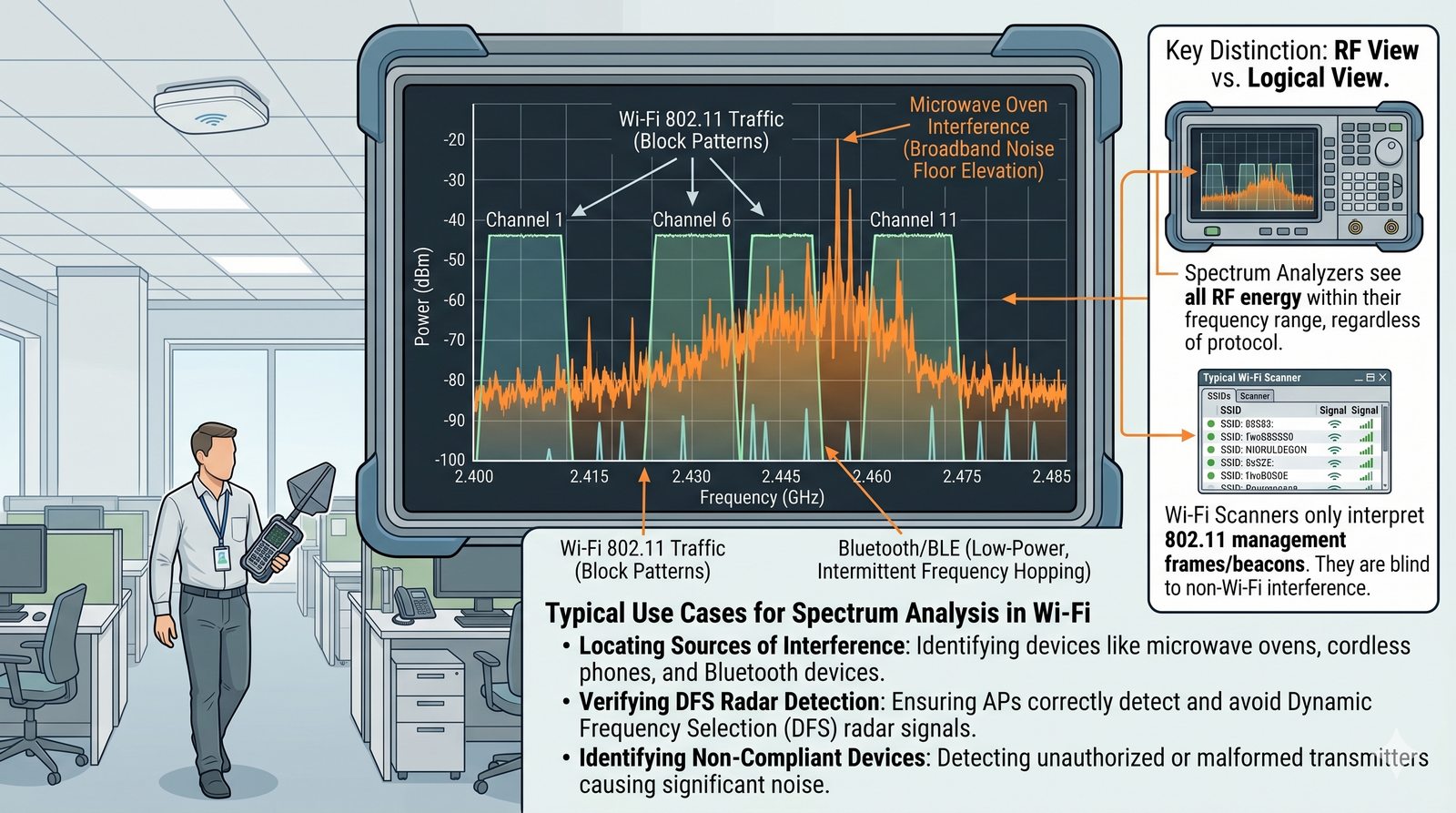

Dodatek: Analizatory widma
  • Standardowe narzędzia Wi-Fi widzą tylko ruch zgodny ze standardem 802.11.
  • Nie są w stanie wykryć zakłóceń pochodzących od źródeł innych niż Wi-Fi.
  • Do tego celu służą analizatory widma.
  • Są to specjalistyczne urządzenia (często w formie karty USB), które "widzą" całą aktywność radiową w danym paśmie.
  • Pozwalają one na zidentyfikowanie i zlokalizowanie źródeł interferencji, takich jak wadliwe kuchenki mikrofalowe, bezprzewodowe kamery wideo czy systemy alarmowe, które mogą degradować wydajność sieci Wi-Fi.

Analizatory widma są specjalistycznymi urządzeniami służącymi do wykrywania i identyfikacji zakłóceń radiowych. W przeciwieństwie do standardowych narzędzi Wi-Fi, widzą one całą aktywność radiową w danym paśmie. Pozwalają na zlokalizowanie źródeł interferencji spoza standardu 802.11, takich jak wadliwe kuchenki mikrofalowe. Analizatory widma są niezbędne podczas diagnozowania problemów z wydajnością sieci WLAN.

Profesjonalne analizatory widma często występują w formie karty USB z oprogramowaniem do wizualizacji. Pokazują one widmo częstotliwości w czasie rzeczywistym, umożliwiając identyfikację okresowych zakłóceń. Narzędzia takie jak MetaGeek Chanalyzer są popularne wśród profesjonalnych projektantów sieci. Koszt analizatora widma waha się od kilkuset do kilku tysięcy złotych w zależności od zaawansowania.

43/50

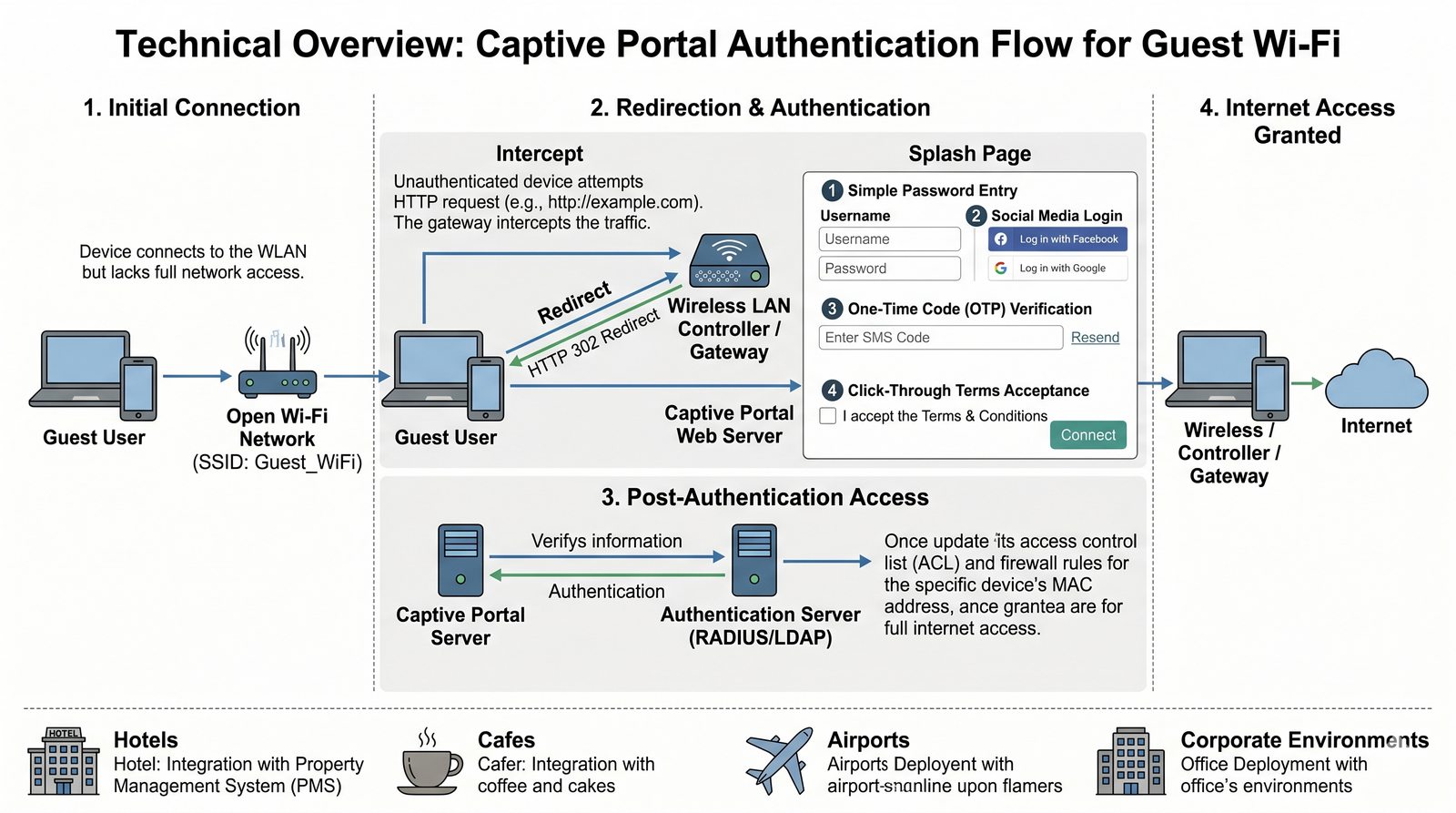

Dodatek: Captive Portal
  • Captive Portal (portal uwierzytelniający) to strona internetowa, która jest automatycznie wyświetlana nowym użytkownikom próbującym połączyć się z siecią (zazwyczaj gościnną).
  • Zanim użytkownik uzyska pełny dostęp do internetu, musi wykonać jakąś akcję na tej stronie – na przykład zaakceptować regulamin, podać hasło, zalogować się za pomocą konta w mediach społecznościowych lub obejrzeć reklamę.
  • Jest to popularna metoda kontroli dostępu i marketingu w hotelach, kawiarniach i miejscach publicznych.

Captive portal to strona internetowa wyświetlana użytkownikom próbującym połączyć się z siecią gościnną. Przed uzyskaniem dostępu do Internetu użytkownik musi wykonać określoną akcję na tej stronie. Może to być zaakceptowanie regulaminu, podanie hasła tymczasowego lub zalogowanie się przez media społecznościowe. Captive portal jest powszechnie stosowany w hotelach, kawiarniach i miejscach publicznych.

Implementacja captive portalu wymaga odpowiedniej konfiguracji serwera DNS i przekierowywania ruchu HTTP. System captive portalu może integrować się z systemami billingowymi lub zarządzania hotelem. W sieciach korporacyjnych captive portal często łączy się z Active Directory dla uwierzytelniania gości. Należy pamiętać o szyfrowaniu transmisji na stronie logowania dla ochrony danych użytkowników.

44/50
Dodatek: Problemy ze "sticky clients"
  • Decyzję o roamingu (przełączeniu do innego AP) podejmuje zawsze urządzenie klienckie, a nie sieć.
  • Niektóre urządzenia (zwłaszcza starsze) mają tendencję do "klejenia się" (sticky client) do punktu dostępowego, z którym się pierwotnie połączyły, nawet jeśli w pobliżu jest inny AP ze znacznie lepszym sygnałem.
  • Powoduje to niską wydajność.
  • Nowoczesne systemy WLAN posiadają mechanizmy (np. Band Steering, Client Match), które próbują aktywnie "zachęcać" lub "zmuszać" klientów do połączenia się z optymalnym punktem dostępowym.

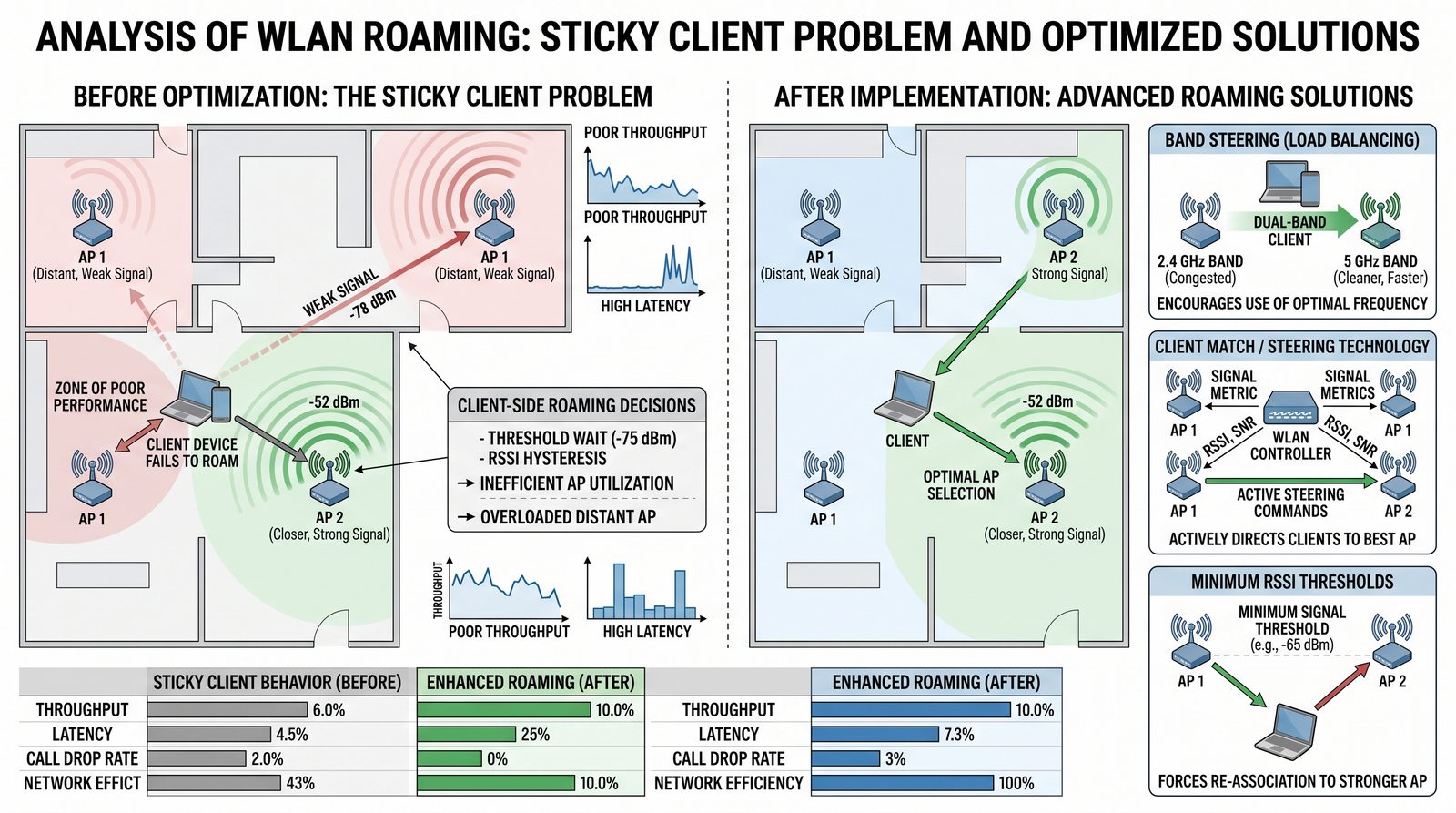

Ilustracja do slajdu: Dodatek: Problemy ze "sticky clients"

Problem lepkich klientów polega na tym, że urządzenia nie przełączają się do lepszego punktu dostępowego. Decyzję o roamingu podejmuje zawsze klient, a nie sieć, co może prowadzić do suboptymalnych wyborów. Niektóre urządzenia, zwłaszcza starsze modele, mają tendencję do trzymania się pierwotnego AP zbyt długo. Powoduje to niską wydajność i gorsze doświadczenia użytkownika końcowego sieci.

Nowoczesne systemy WLAN oferują mechanizmy takie jak band steering i client match do zarządzania klientami. Band steering zachęca klientów do przejścia z pasma 2,4 GHz na mniej zatłoczone pasmo 5 GHz. Client match umożliwia kontrolerowi WLAN sugerowanie klientowi lepszego punktu dostępowego do przełączenia. Włączenie tych mechanizmów znacząco poprawia wydajność i równomierne obciążenie sieci.

45/50

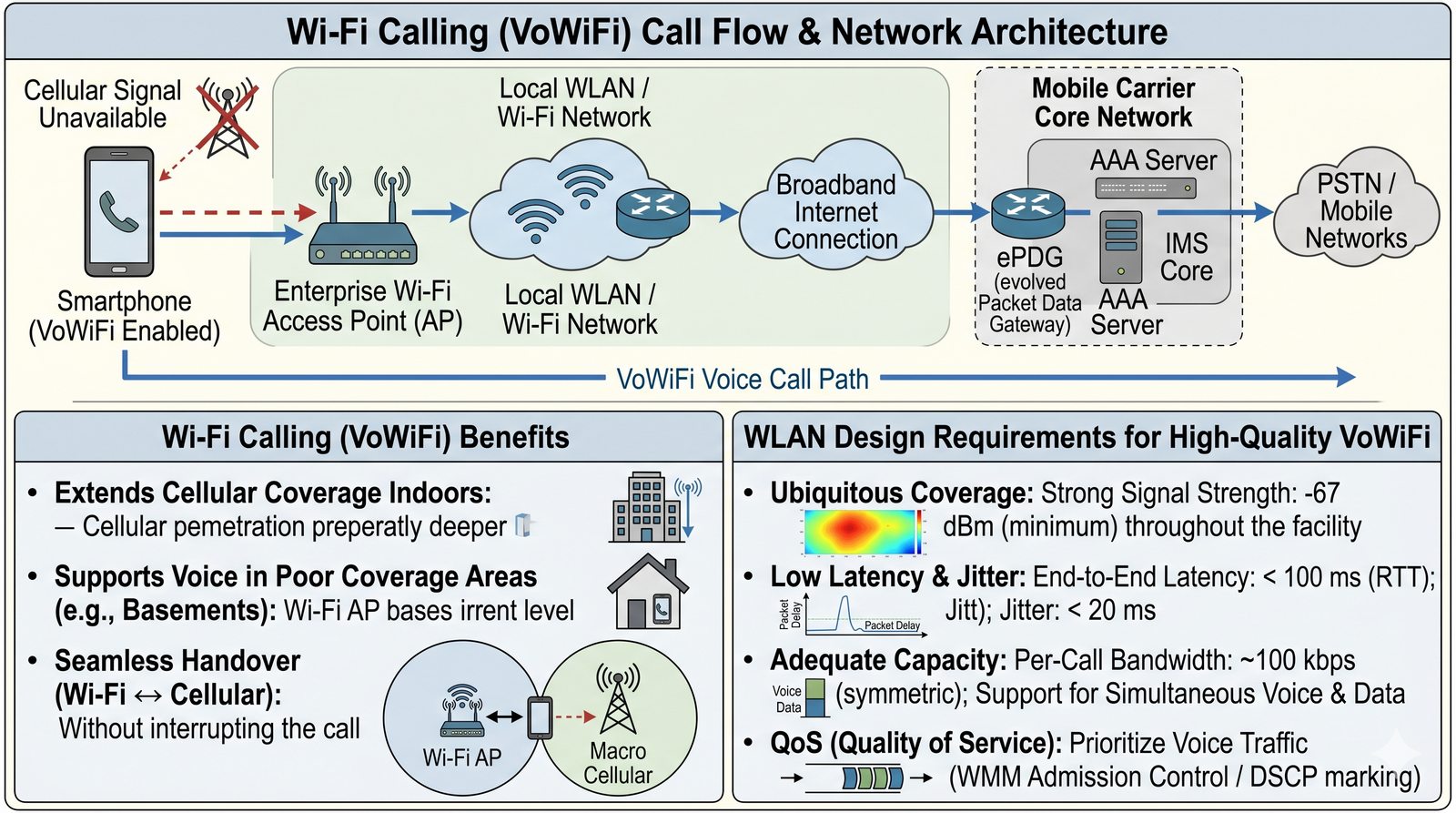

Dodatek: Wi-Fi Calling
  • Wi-Fi Calling to usługa oferowana przez operatorów komórkowych, która pozwala na realizowanie i odbieranie standardowych połączeń głosowych i SMS-ów przez sieć Wi-Fi, gdy sygnał komórkowy jest słaby lub niedostępny (np. w piwnicach, budynkach o grubych murach).
  • Ruch jest tunelowany przez internet do sieci operatora.
  • Projektując sieć Wi-Fi w obiekcie ze słabym zasięgiem komórkowym, należy uwzględnić wymagania dla Wi-Fi Calling i zapewnić pełne pokrycie i niskie opóźnienia.

Usługa Wi-Fi Calling umożliwia wykonywanie połączeń głosowych i wysyłanie SMS przez sieć bezprzewodową. Gdy sygnał komórkowy jest słaby, telefon automatycznie przełącza się na dostępną sieć Wi-Fi. Ruch głosowy jest tunelowany przez Internet do infrastruktury operatora komórkowego. Wi-Fi Calling wymaga odpowiedniej jakości połączenia z niskimi opóźnieniami i małą utratą pakietów.

Projektując sieć WLAN w budynku ze słabym zasięgiem komórkowym, należy uwzględnić wymagania tej usługi. Konieczne jest zapewnienie pełnego pokrycia sygnałem o odpowiedniej sile we wszystkich obszarach. Opóźnienia w sieci WLAN nie powinny przekraczać 100 milisekund dla poprawnej jakości połączeń. Włączenie priorytetyzacji WMM dla ruchu głosowego jest niezbędne dla stabilności Wi-Fi Calling.

46/50
Warsztat: Prosty projekt predykcyjny
  • Zadanie: Używając darmowego narzędzia do planowania Wi-Fi (np. NetSpot w wersji darmowej lub podobne), zaimportuj plan swojego mieszkania lub jednego piętra biura.
  • Zdefiniuj podstawowe typy ścian.
  • Spróbuj wirtualnie rozmieścić jeden lub dwa punkty dostępowe tak, aby uzyskać jak najlepsze pokrycie w kluczowych obszarach.
  • Poeksperymentuj z lokalizacją AP i zobacz, jak wpływa to na przewidywaną siłę sygnału.
Ilustracja do slajdu: Warsztat: Prosty projekt predykcyjny

Warsztat praktyczny polega na samodzielnym zaprojektowaniu sieci WLAN dla wybranego obiektu. Uczestnicy importują plan budynku do darmowego narzędzia do planowania Wi-Fi. Należy zdefiniować typy ścian i przeszkód zgodnie z rzeczywistym materiałem budowlanym. Celem jest wirtualne rozmieszczenie punktów dostępowych dla optymalnego pokrycia.

Po rozmieszczeniu AP należy przeanalizować wygenerowane mapy ciepła i zidentyfikować słabe punkty. Eksperymentowanie z różnymi lokalizacjami AP pozwala zrozumieć wpływ położenia na jakość sygnału. Zmiana mocy nadawania i wybór odpowiednich kanałów to kolejne parametry do optymalizacji. Warsztat kończy się prezentacją projektu i omówieniem napotkanych trudności projektowych.

47/50
Podsumowanie: Najczęstsze błędy
  • Brak etapu zbierania wymagań i projektowania "na oko".
  • Projektowanie tylko pod kątem pokrycia, ignorując pojemność.
  • Ustawianie wszystkich AP na maksymalną moc nadawania ("krzycząca" sieć).
  • Niewłaściwe planowanie kanałów, prowadzące do interferencji.
  • Stosowanie przestarzałych i niezabezpieczonych standardów (WEP, WPA).
  • Ignorowanie weryfikacji po wdrożeniu.
Ilustracja do slajdu: Podsumowanie: Najczęstsze błędy

Najczęstsze błędy w projektowaniu sieci WLAN wynikają z braku systematycznego podejścia do planowania. Pominięcie etapu zbierania wymagań prowadzi do niedopasowania sieci do potrzeb użytkowników. Projektowanie wyłącznie pod kątem pokrycia z ignorowaniem pojemności to kolejny częsty problem. Ustawianie wszystkich punktów dostępowych na maksymalną moc powoduje nadmierne interferencje.

Niewłaściwe planowanie kanałów prowadzi do interferencji współkanałowych i spadku wydajności sieci. Stosowanie przestarzałych standardów bezpieczeństwa takich jak WEP czy WPA naraża sieć na ataki. Brak weryfikacji powdrożeniowej uniemożliwia potwierdzenie, że sieć spełnia założone parametry. Unikanie tych błędów znacząco zwiększa szanse na udane wdrożenie sieci bezprzewodowej.

48/50

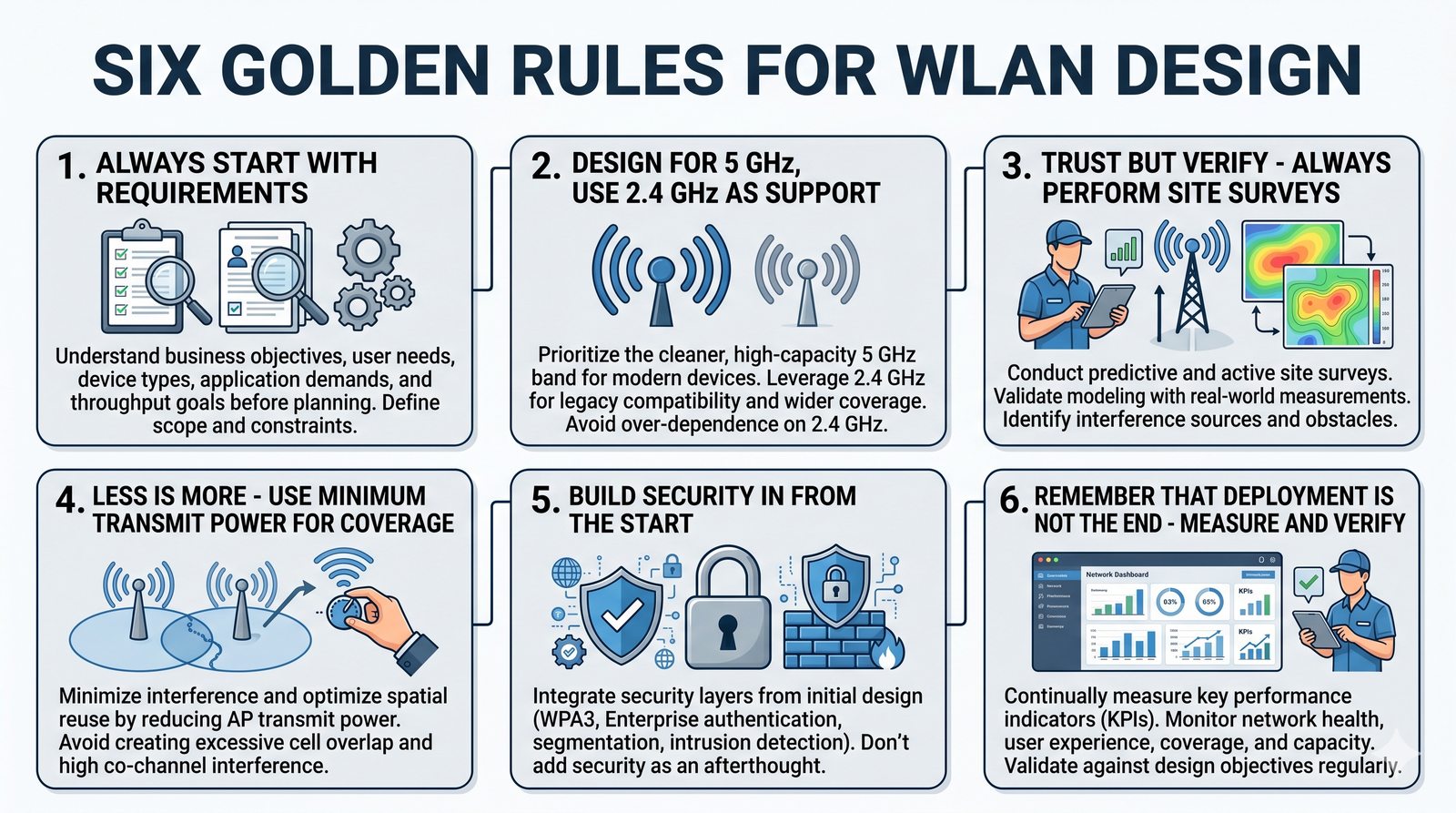

Podsumowanie: Złote zasady projektowania WLAN
  • Zawsze zaczynaj od wymagań.
  • Projektuj dla pasma 5 GHz, traktując 2.4 GHz jako wsparcie.
  • Ufaj, ale weryfikuj i zawsze przeprowadzaj wizję lokalną.
  • Mniej znaczy więcej i używaj najniższej mocy nadawania, która zapewnia wymagane pokrycie.
  • Myśl o bezpieczeństwie od samego początku.
  • Pamiętaj, że praca nie kończy się na instalacji i mierz i weryfikuj.
Ilustracja do slajdu: Podsumowanie: Złote zasady projektowania WLAN

Złote zasady projektowania WLAN warto zapamiętać i stosować w każdym projekcie sieci bezprzewodowej. Zawsze zaczynaj od dokładnego zebrania wymagań biznesowych i technicznych przed przystąpieniem do projektowania. Projektuj przede wszystkim dla pasma 5 GHz, traktując 2,4 GHz jako wsparcie dla starszych urządzeń. Stosuj najniższą moc nadawania, która zapewnia wymagane pokrycie, aby zminimalizować interferencje.

Myśl o bezpieczeństwie od samego początku projektu, a nie jako o dodatku po wdrożeniu. Wykonuj wizję lokalną i weryfikuj model predykcyjny w rzeczywistym środowisku przed montażem. Pamiętaj, że praca nie kończy się na instalacji, a pomiary weryfikacyjne są obowiązkowe. Stosowanie tych zasad znacząco zwiększa szanse na sukces każdego projektu sieci WLAN.

49/50
Finalne podsumowanie modułu
  • Planowanie sieci bezprzewodowej to sztuka i nauka.
  • Wymaga solidnej wiedzy teoretycznej o propagacji fal radiowych i standardach, ale także praktycznego doświadczenia i umiejętności korzystania z profesjonalnych narzędzi.
  • Prawidłowo zaprojektowana i wdrożona sieć WLAN jest niewidzialna dla użytkownika i po prostu działa, zapewniając szybką i niezawodną łączność tam, gdzie jest potrzebna.
  • Osiągnięcie tego stanu "przezroczystości" jest ostatecznym celem każdego projektanta sieci bezprzewodowej.
Ilustracja do slajdu: Finalne podsumowanie modułu

Planowanie sieci bezprzewodowej to dziedzina łącząca wiedzę techniczną z praktycznym doświadczeniem projektowym. Wymaga solidnego zrozumienia propagacji fal radiowych i standardów IEEE 802.11 na różnych poziomach. Profesjonalne narzędzia do symulacji i pomiarów są niezbędne dla osiągnięcia wysokiej jakości projektu. Prawidłowo zaprojektowana sieć WLAN jest niewidzialna dla użytkownika i po prostu działa niezawodnie.

Osiągnięcie stanu przezroczystości sieci jest ostatecznym celem każdego projektanta sieci bezprzewodowej. Łączenie teorii z praktyką poprzez warsztaty i studia przypadków daje najlepsze efekty edukacyjne. Zachęcamy do kontynuowania nauki i śledzenia nowych standardów i technologii w dziedzinie WLAN. Zdobyta wiedza i umiejętności są cenne na rynku pracy w branży IT.

50/50
Pytania i odpowiedzi
  • Dziękuję za uwagę.
  • Czas na finalne pytania dotyczące planowania sieci bezprzewodowych.
Ilustracja do slajdu: Pytania i odpowiedzi

Dziękuję za uwagę podczas ostatniego slajdu wykładu o planowaniu sieci bezprzewodowych. Zachęcam do zadawania pytań podsumowujących omówione zagadnienia i rozwiewających wątpliwości. Pytania mogą dotyczyć dowolnego tematu poruszonego podczas całego wykładu o WLAN. Chętnie udzielę dodatkowych wyjaśnień i praktycznych przykładów na zakończenie sesji.

Zapraszam również do kontaktu mailowego w przypadku pytań po zakończeniu wykładu. Materiały dodatkowe i prezentacja są dostępne na platformie kursu do samodzielnego studiowania. Życzę powodzenia w stosowaniu zdobytej wiedzy w praktycznych projektach sieciowych. Dziękuję za aktywny udział i owocną dyskusję podczas całego wykładu.
