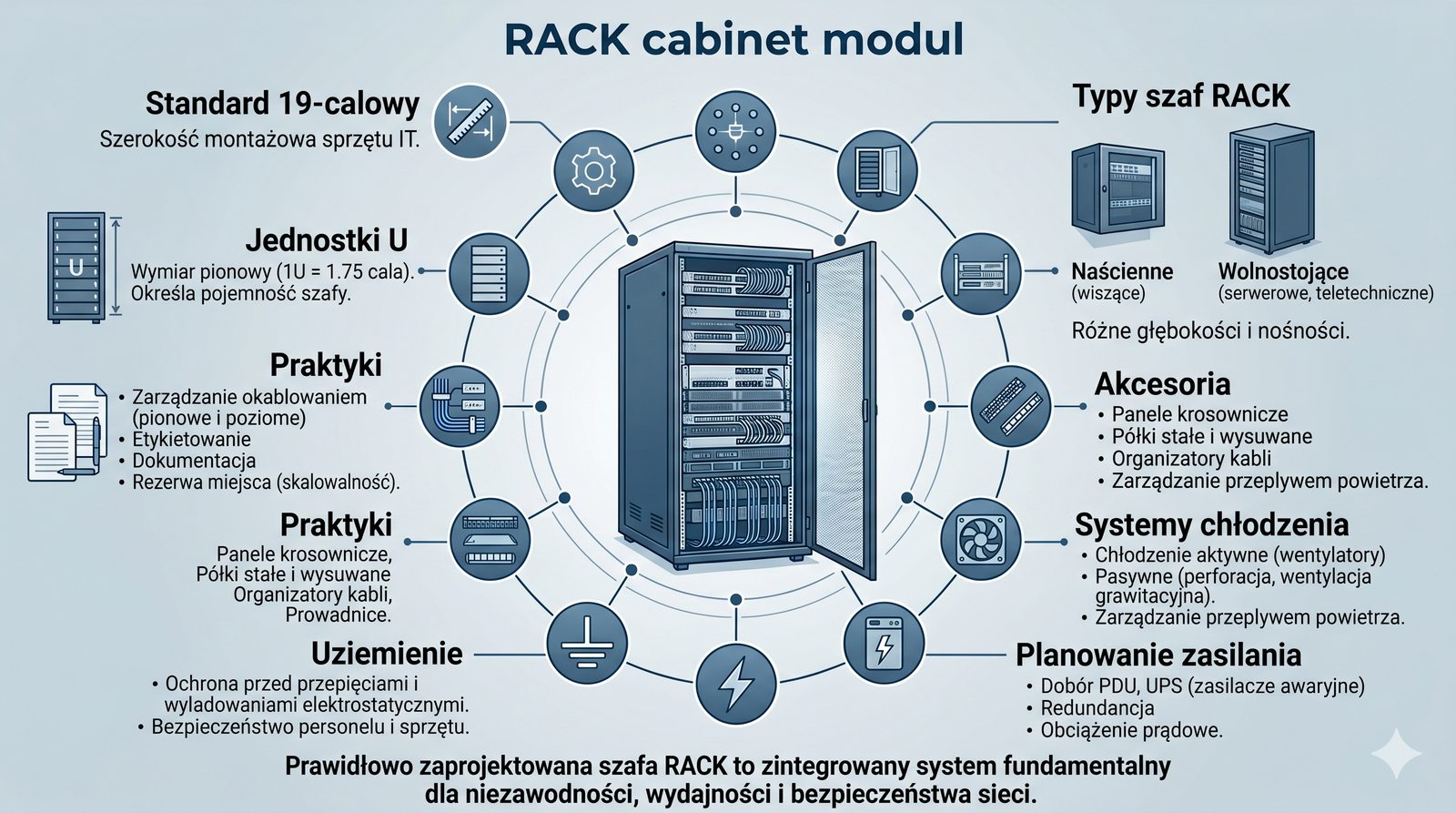

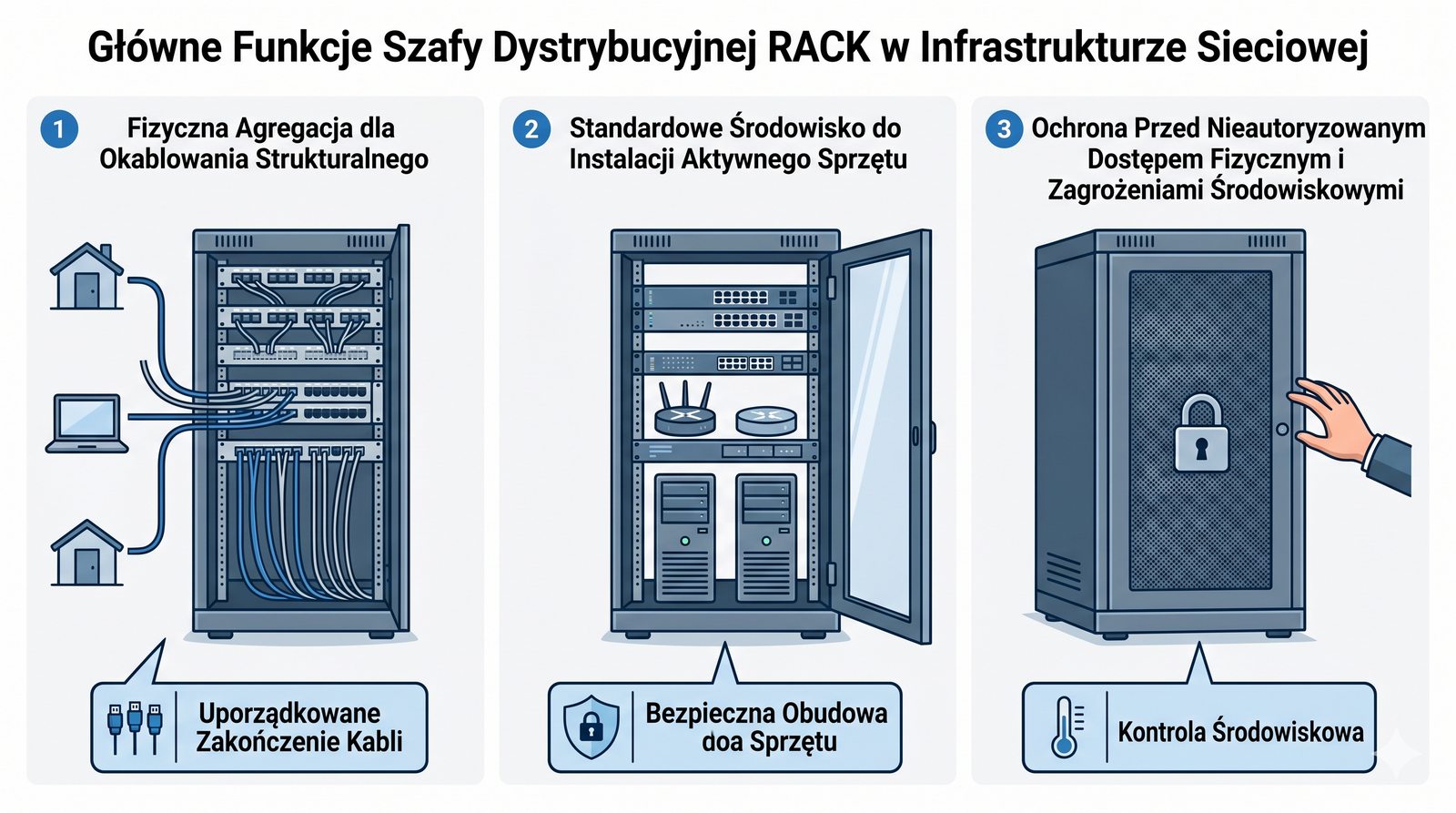

Szafa RACK to nie tylko metalowa obudowa, lecz przede wszystkim kluczowy element infrastruktury sieciowej, który decyduje o niezawodności i bezpieczeństwie całej instalacji. W profesjonalnych serwerowniach szafy pełnią funkcję centralnego punktu dystrybucyjnego, w którym krzyżują się wszystkie trasy transmisyjne. Odpowiednio dobrana szafa musi spełniać szereg norm i standardów, aby zagwarantować optymalne warunki pracy urządzeń aktywnych. W module tym szczegółowo analizujemy budowę mechaniczną, systemy chłodzenia oraz zarządzanie okablowaniem wewnątrz szafy.

Nowoczesne szafy RACK oferują zaawansowane funkcje monitorowania temperatury, wilgotności i poboru mocy, co pozwala na zdalne zarządzanie środowiskiem pracy sprzętu. Właściwie zaplanowana szafa może służyć przez wiele lat, pod warunkiem, że uwzględniono w niej możliwość przyszłej rozbudowy i modernizacji. Inwestycja w wysokiej jakości szafę dystrybucyjną zwraca się poprzez zwiększoną stabilność działania sieci i niższe koszty eksploatacji. Zrozumienie roli szaf RACK jest niezbędne dla każdego administratora sieci i projektanta infrastruktury teleinformatycznej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) - standardowa obudowa do montażu urządzeń sieciowych i serwerowych.

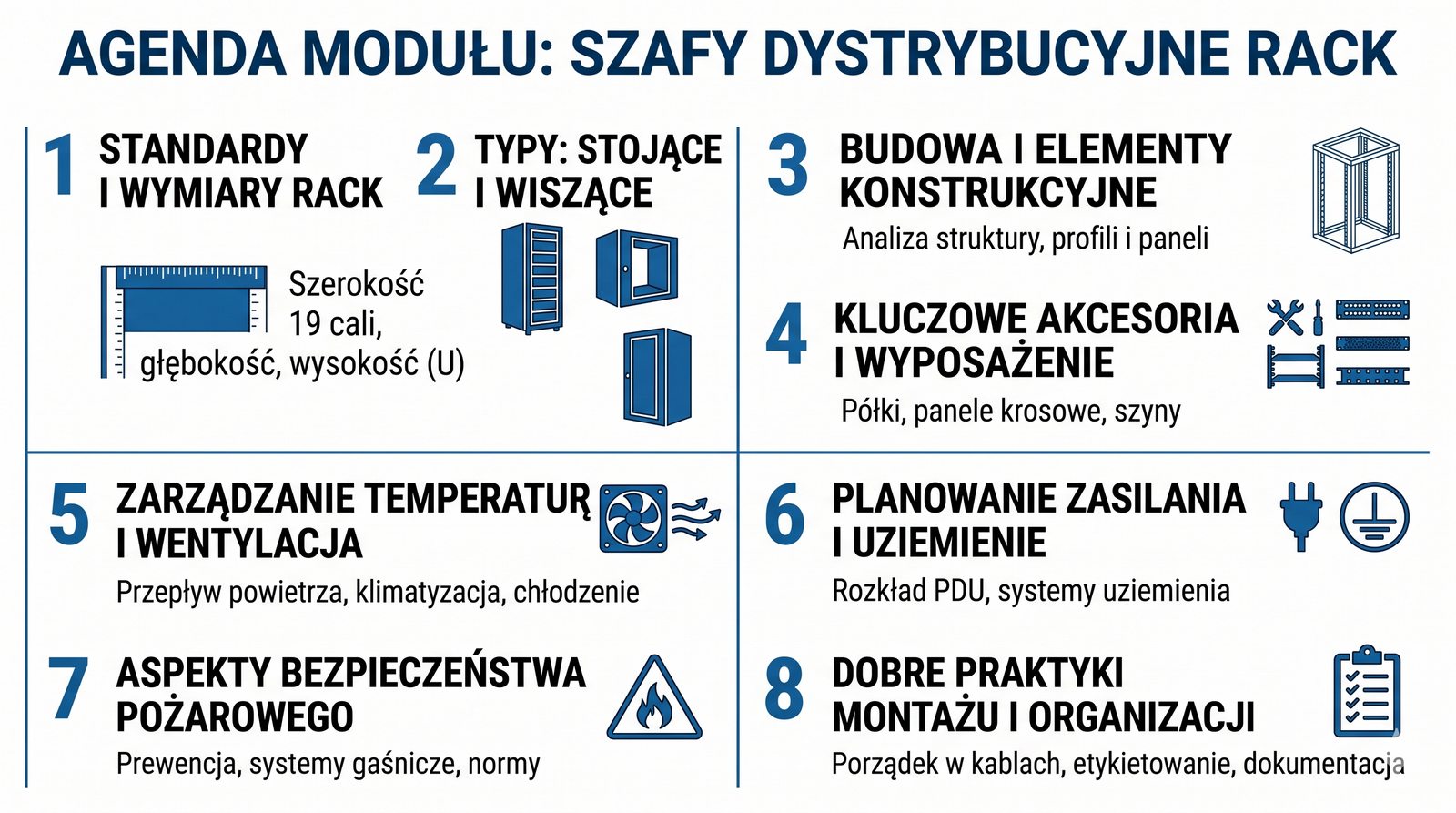

W module tym kolejno omawiane są zagadnienia od podstawowych standardów wymiarowych, przez rodzaje i budowę szaf, aż po zaawansowane systemy chłodzenia i zarządzania zasilaniem. Każdy z tych tematów został starannie dobrany, aby zapewnić studentowi kompleksową wiedzę niezbędną w praktyce projektowej i administracyjnej. Szczególny nacisk położono na aspekty bezpieczeństwa pożarowego, które są często pomijane w podstawowych kursach sieciowych. Agenda obejmuje również dobre praktyki montażu i organizacji okablowania, które decydują o estetyce i funkcjonalności instalacji.

Kolejność prezentowanych treści została zaprojektowana tak, aby wiedza narastała warstwowo, od ogółu do szczegółu. Po omówieniu standardów i wymiarów przechodzimy do praktycznych aspektów wyposażenia szaf i zarządzania temperaturą. Planowanie zasilania i uziemienie to tematy kluczowe dla niezawodności całej infrastruktury sieciowej. Znajomość wszystkich tych obszarów pozwoli studentom samodzielnie projektować i oceniać profesjonalne instalacje RACK.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) do montażu urządzeń sieciowych.
PPOŻ - ochrona przeciwpożarowa - wymagania i systemy zabezpieczeń ogniowych.

Szafa dystrybucyjna stanowi centralny punkt, w którym zbiegają się wszystkie kable sieciowe z obszaru przez nią obsługiwanego. Dzięki panelom krosowniczym możliwe jest elastyczne zarządzanie połączeniami między gniazdkami abonenckimi a portami przełączników. Bez odpowiedniej szafy zarządzanie okablowaniem w większej sieci stałoby się chaotyczne i podatne na błędy. Trzy podstawowe funkcje szafy to agregacja, ochrona i organizacja, które razem tworzą fundament stabilnej infrastruktury.

Profesjonalnie zaprojektowana szafa dystrybucyjna umożliwia szybkie diagnozowanie usterek i sprawną rekonfigurację połączeń bez zakłócania pracy innych użytkowników. Odpowiednie zabezpieczenie fizyczne szafy zapobiega nieautoryzowanemu dostępowi do wrażliwego sprzętu sieciowego. W szafie instalowane są również systemy monitoringu i chłodzenia, które dbają o optymalne warunki pracy urządzeń aktywnych. Pełne wykorzystanie potencjału szafy dystrybucyjnej wymaga starannego planowania rozmieszczenia każdego elementu.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) pełniąca rolę punktu agregacji okablowania i urządzeń.

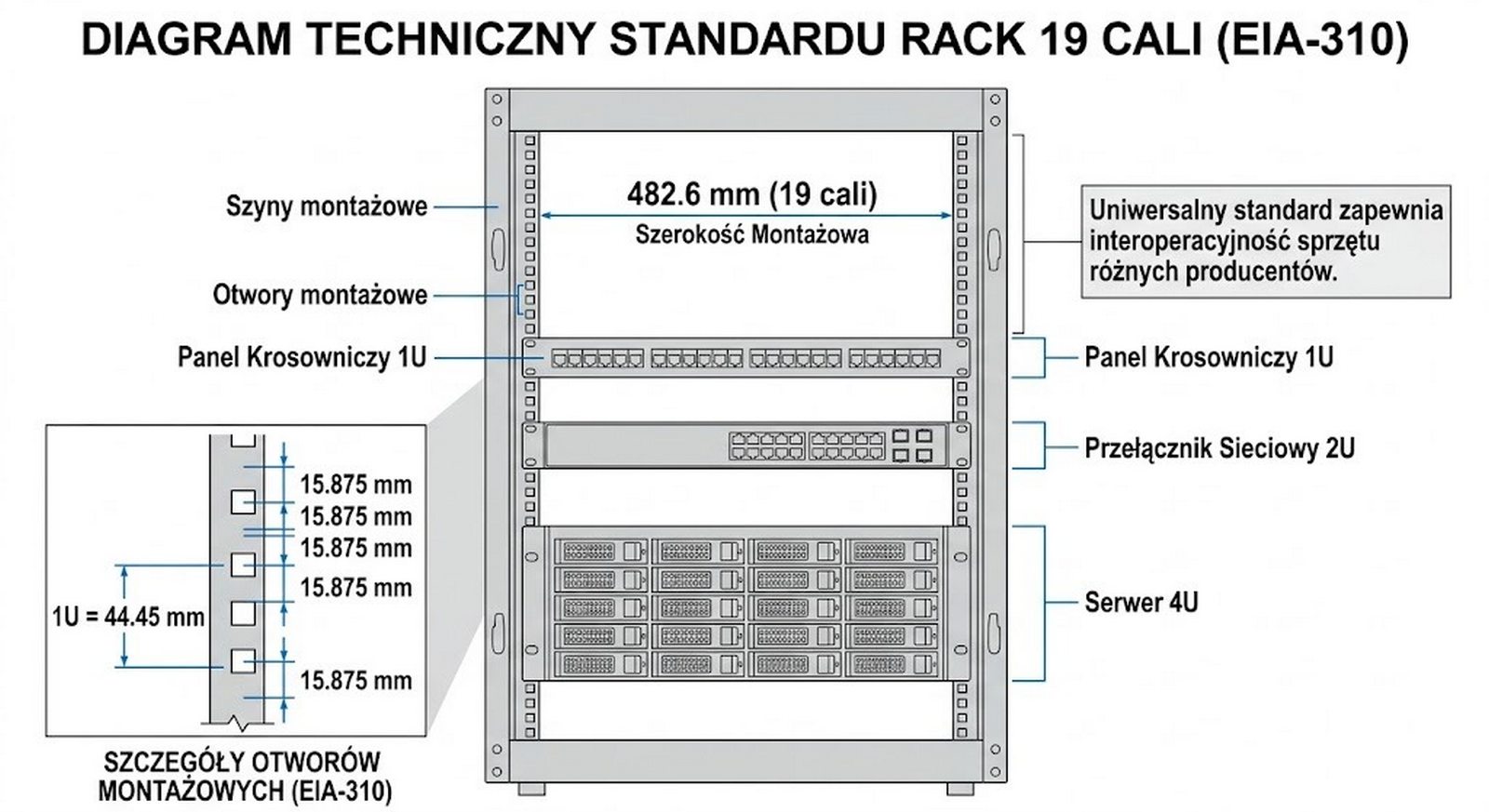

Standard 19 cali został ustanowiony wiele dekad temu i do dziś pozostaje podstawowym wymiarem montażowym w branży teleinformatycznej na całym świecie. Szerokość 482,6 mm między szynami montażowymi jest wartością ściśle określoną w normach EIA/ECA-310-E i IEC 60297-3-100. Dzięki tej unifikacji urządzenia różnych producentów mogą być swobodnie montowane w tych samych szafach, co znacząco ułatwia projektowanie i rozbudowę infrastruktury. Standard ten obejmuje nie tylko szerokość, ale również rozmieszczenie otworów montażowych i ich kształt.

Przed wprowadzeniem standardu 19 cali każdy producent stosował własne wymiary, co powodowało ogromne problemy z kompatybilnością. Obecnie standard ten jest tak powszechny, że często traktujemy go jako oczywistość, jednak jego znaczenie dla rozwoju branży IT jest nie do przecenienia. W praktyce oznacza to, że przełącznik dowolnej marki można zamontować w szafie każdego producenta, o ile zachowuje ona zgodność z tym właśnie standardem. Warto pamiętać, że istnieją również inne standardy, takie jak 23 cale stosowane w telekomunikacji, jednak 19 cali pozostaje dominujące w sieciach komputerowych.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) o standardzie montażowym 19 cali.
EIA/ECA-310-E - norma definiująca wymiary i rozmieszczenie otworów montażowych szaf 19-calowych.
IEC 60297-3-100 - norma międzynarodowa określająca wymiary i konstrukcję szaf 19-calowych (zastąpiła wycofaną DIN 41494).

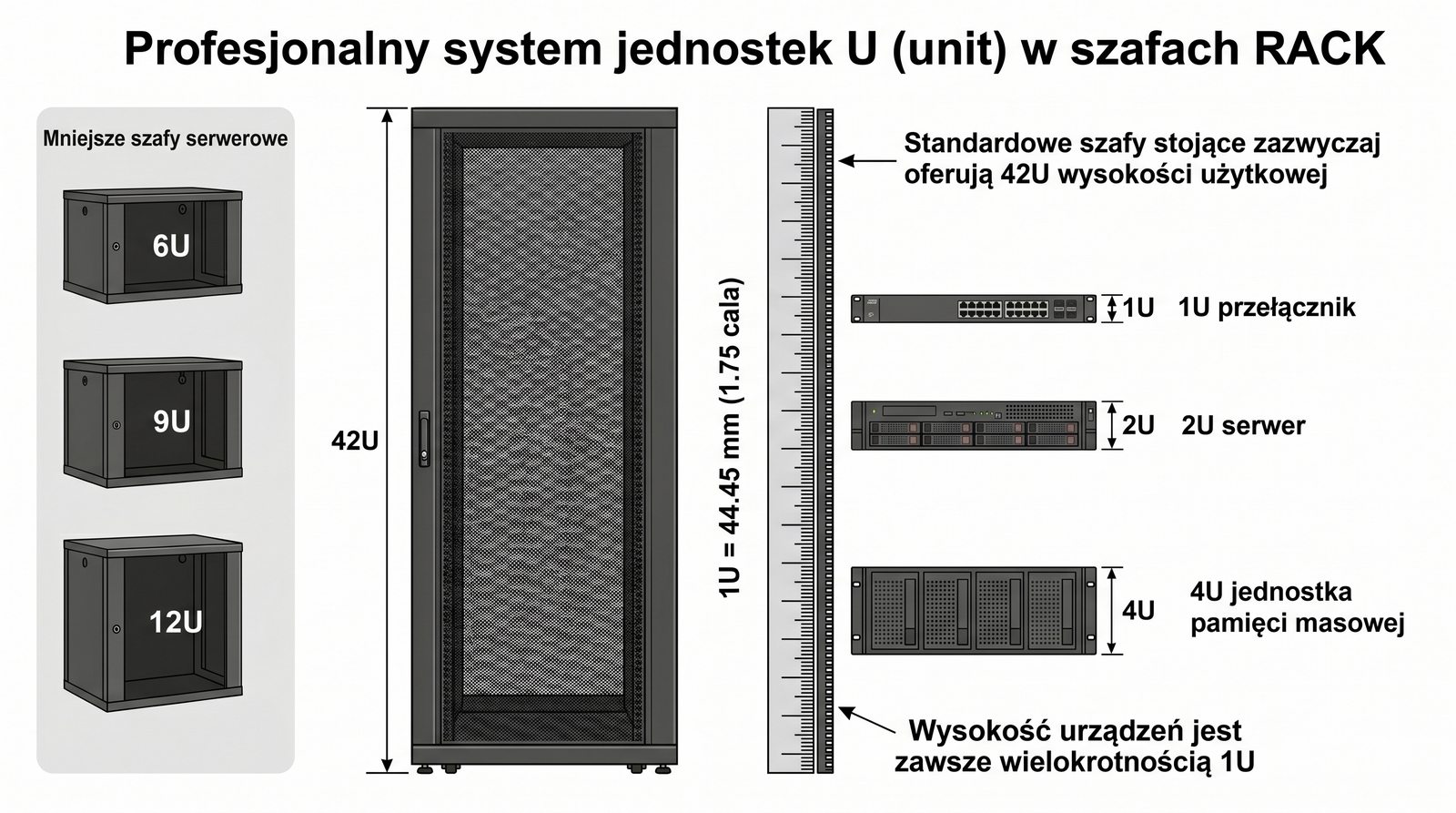

Jednostka U, pochodząca od angielskiego słowa unit, jest ustandaryzowaną miarą wysokości stosowaną w szafach RACK na całym świecie. Jeden U odpowiada dokładnie 44,45 milimetra, co umożliwia precyzyjne planowanie rozmieszczenia urządzeń w szafie. Dzięki tej jednostce projektant może dokładnie określić, ile sprzętu zmieści się w danej szafie i jak go optymalnie rozmieścić. Standardowe szafy stojące o wysokości 42U oferują około 187 centymetrów przestrzeni montażowej.

Producenci urządzeń sieciowych i serwerowych zawsze podają wysokość swojego sprzętu w jednostkach U, co ułatwia planowanie przestrzeni w szafie. W praktyce należy pamiętać, że między urządzeniami warto zostawić niewielkie odstępy dla poprawy cyrkulacji powietrza. Małe szafy wiszące o wysokości 6U lub 9U są popularne w niewielkich firmach i oddziałach, gdzie nie ma potrzeby instalowania dużej ilości sprzętu. Znajomość jednostki U jest absolutnie podstawową umiejętnością każdego projektanta infrastruktury sieciowej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) o wysokości mierzonej w jednostkach U.
U - unit - jednostka wysokości montażowej równa 44,45 mm (ok. 1,75 cala).

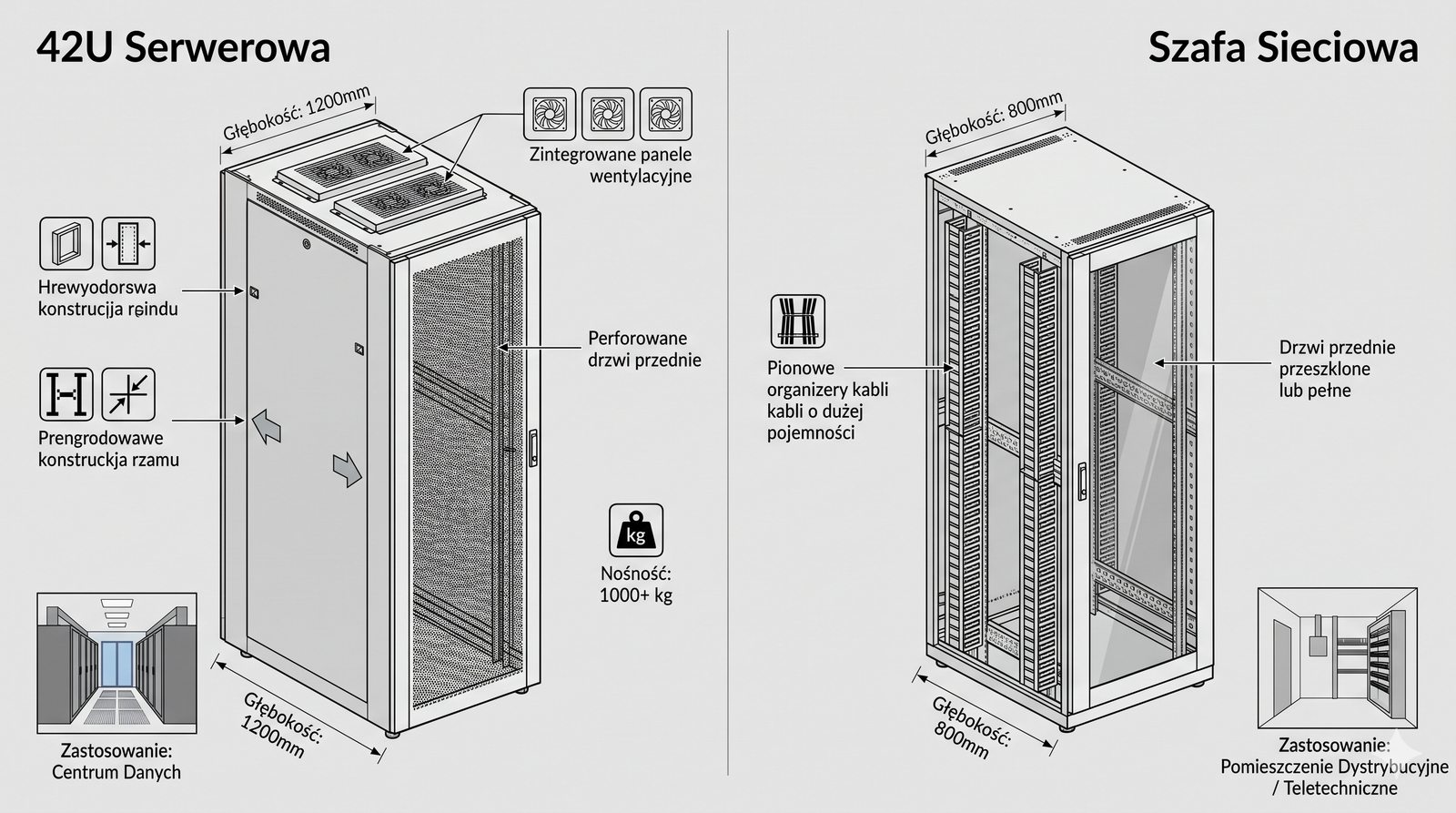

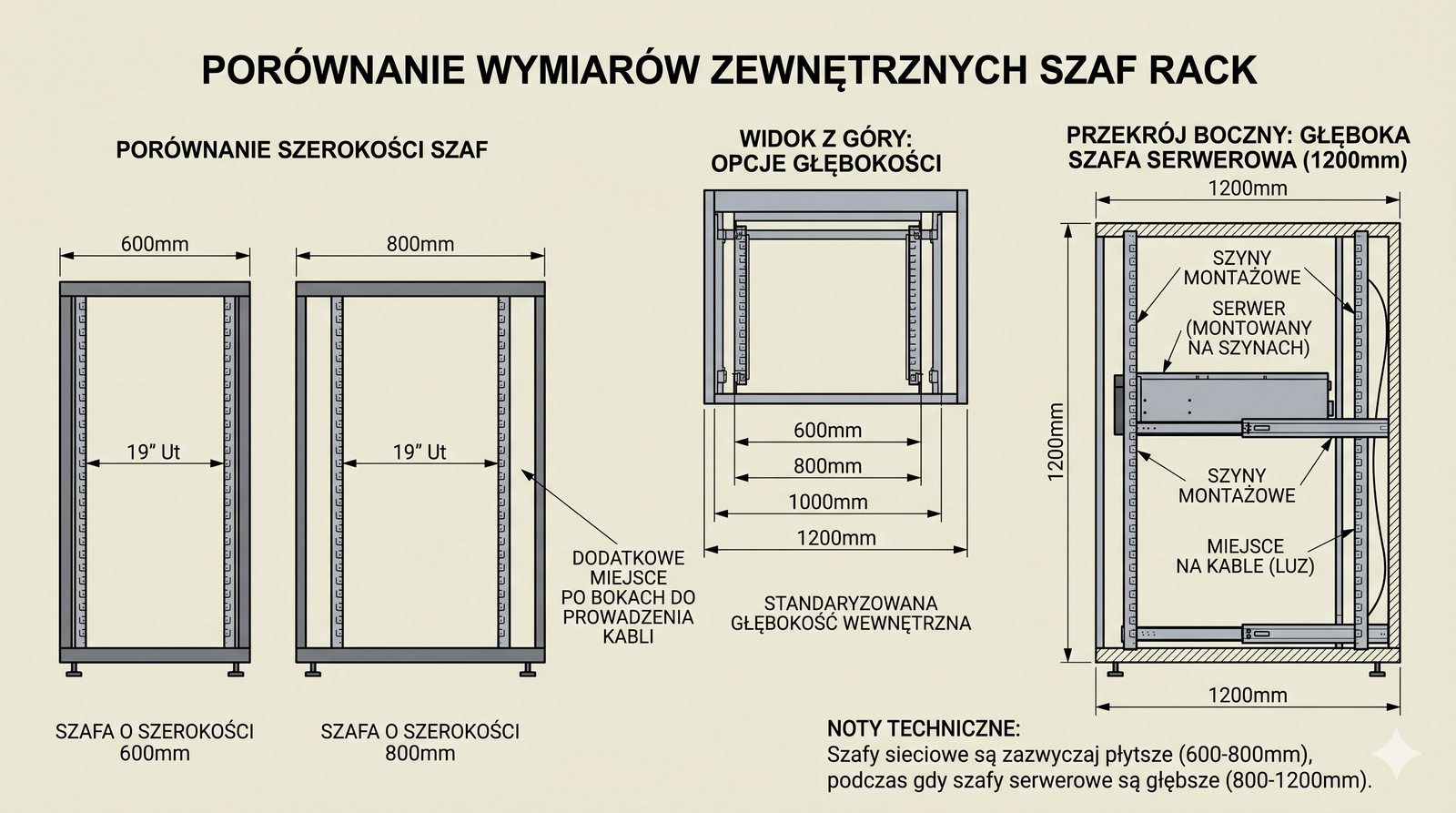

Wymiary zewnętrzne szafy RACK są równie istotne jak jej wymiary montażowe, ponieważ decydują o tym, ile sprzętu można w niej umieścić i jak będzie wyglądać organizacja okablowania. Standardowa szerokość zewnętrzna 600 mm jest najczęściej spotykana, jednak w przypadku dużej liczby kabli zaleca się szafy o szerokości 800 mm. Dodatkowa przestrzeń po bokach szyn montażowych w szafach 800 mm pozwala na wygodne prowadzenie kabli w pionowych organizerach. Głębokość szafy należy dobierać przede wszystkim do najdłuższego urządzenia, które ma być w niej zamontowane.

Serwery wymagają zazwyczaj głębokości co najmniej 800 mm, a często nawet 1000 lub 1200 mm, aby pomieścić długie obudowy i zapewnić dostęp do tylnych złączy. Przy wyborze głębokości należy również uwzględnić miejsce na okablowanie z tyłu urządzeń oraz swobodny przepływ powietrza. Producenci szaf oferują modele o regulowanej głębokości szyn montażowych, co zwiększa elastyczność konfiguracji. Nieodpowiedni dobór głębokości szafy jest jednym z najczęstszych błędów popełnianych przy projektowaniu serwerowni.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), której wymiary zewnętrzne dobiera się do montowanego sprzętu.

Szafy stojące to największe i najbardziej zaawansowane konstrukcje w świecie okablowania strukturalnego, przeznaczone przede wszystkim do serwerowni i głównych punktów dystrybucyjnych. Ich wysokość sięga zazwyczaj 42U, co pozwala na jednoczesne zamontowanie kilkudziesięciu urządzeń w jednej szafie. Szafy serwerowe są głębsze i wyposażone w lepsze systemy wentylacji, ponieważ serwery generują znacznie więcej ciepła niż przełączniki sieciowe. Z kolei szafy sieciowe są płytsze i zoptymalizowane pod kątem zarządzania dużą liczbą kabli krosowych.

Nośność szaf stojących jest imponująca i często przekracza 1000 kilogramów, co wymaga odpowiedniego przygotowania podłoża i sprawdzenia nośności stropu. W profesjonalnych serwerowniach szafy stojące są często ustawiane w rzędach z zastosowaniem koncepcji zimnych i gorących korytarzy. Wybór między szafą serwerową a sieciową zależy od przeznaczenia i rodzaju sprzętu, który ma być w niej zamontowany. Nowoczesne szafy stojące oferują również zaawansowane opcje zarządzania kablami i monitorowania środowiska.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) w wersji stojącej, przeznaczona do serwerowni.
MDF - Main Distribution Frame - główny punkt dystrybucyjny sieci w budynku.

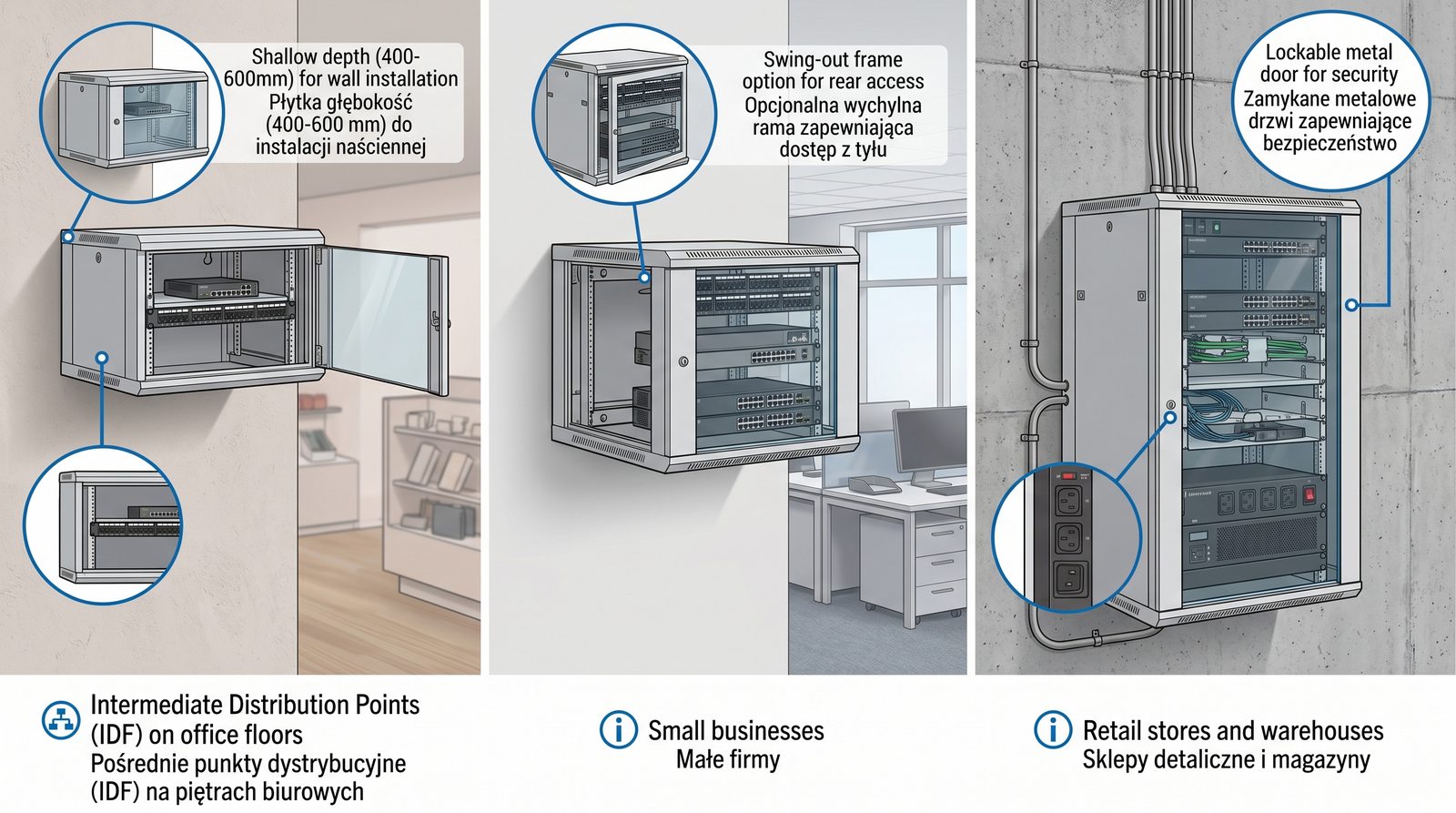

Szafy wiszące są doskonałym rozwiązaniem w sytuacjach, gdy nie ma możliwości lub potrzeby instalowania dużej szafy stojącej. Ich kompaktowe rozmiary sprawiają, że można je zamontować w pomieszczeniach technicznych, korytarzach czy nawet w biurach o ograniczonej powierzchni. Standardowa wysokość szaf wiszących waha się od 4U do około 21U, co pozwala na zainstalowanie podstawowego wyposażenia sieciowego dla kilkudziesięciu użytkowników. Głębokość takich szaf jest zwykle mniejsza niż 600 mm, co ogranicza możliwość montażu głębokich serwerów.

Szafy wiszące są najczęściej wykorzystywane jako pośrednie punkty dystrybucyjne na piętrach budynków biurowych, gdzie łączą okablowanie poziome z siecią szkieletową. Montaż szafy wiszącej wymaga solidnego przymocowania do ściany, ponieważ w pełni wyposażona może ważyć kilkadziesiąt kilogramów. Warto zwrócić uwagę na szafy dwumodułowe, które umożliwiają wygodny dostęp do tyłu zamontowanych urządzeń bez demontażu. Szafy wiszące są również popularne w małych firmach, sklepach i magazynach, gdzie infrastruktura sieciowa jest niewielka.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) w wersji wiszącej, montowanej na ścianie.
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny na piętrze.

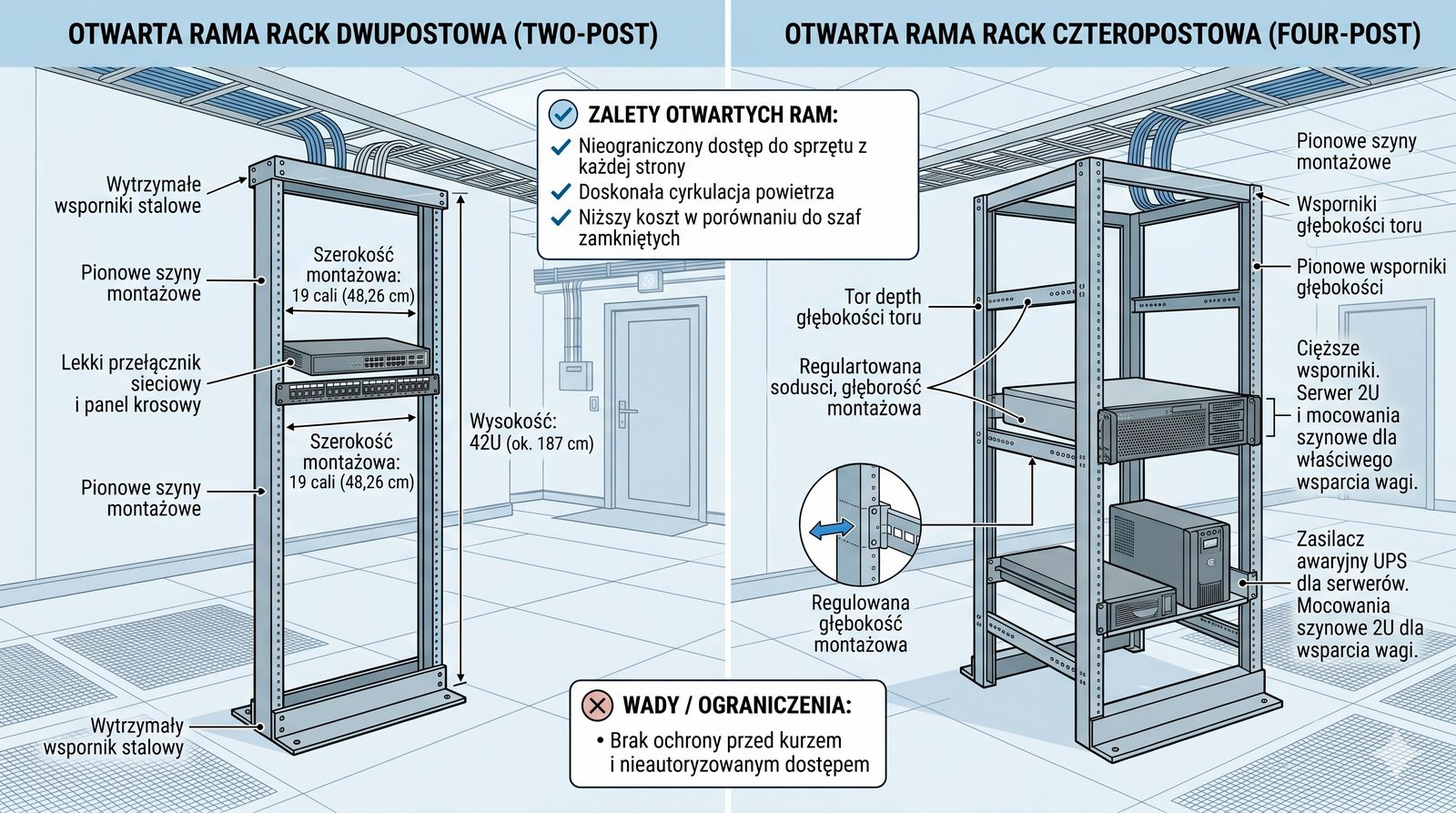

Ramy otwarte, zwane również open frame, to najprostsza forma konstrukcji montażowej pozbawiona obudowy, drzwi i paneli bocznych. Składają się jedynie ze stalowego szkieletu z szynami montażowymi, co zapewnia swobodny dostęp do urządzeń ze wszystkich stron. Taka konstrukcja znacząco ułatwia prace instalacyjne i serwisowe, ponieważ nie ma konieczności otwierania i zamykania drzwi. Lepsza cyrkulacja powietrza w ramie otwartej sprawia, że urządzenia są skuteczniej chłodzone w porównaniu z zamkniętą szafą.

Główną wadą ram otwartych jest brak ochrony przed kurzem i nieautoryzowanym dostępem fizycznym, dlatego stosuje się je wyłącznie w bezpiecznych pomieszczeniach technicznych. W serwerowniach z ograniczonym dostępem ramy otwarte są popularnym wyborem ze względu na niższy koszt i lepsze chłodzenie. Występują w wersji dwusłupkowej, odpowiedniej dla lekkich urządzeń sieciowych, oraz czterosłupkowej dla cięższych serwerów. Ramy otwarte są również często wykorzystywane w laboratoriach i środowiskach testowych, gdzie sprzęt jest często wymieniany i rekonfigurowany.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) w uproszczonej wersji ramy otwartej.

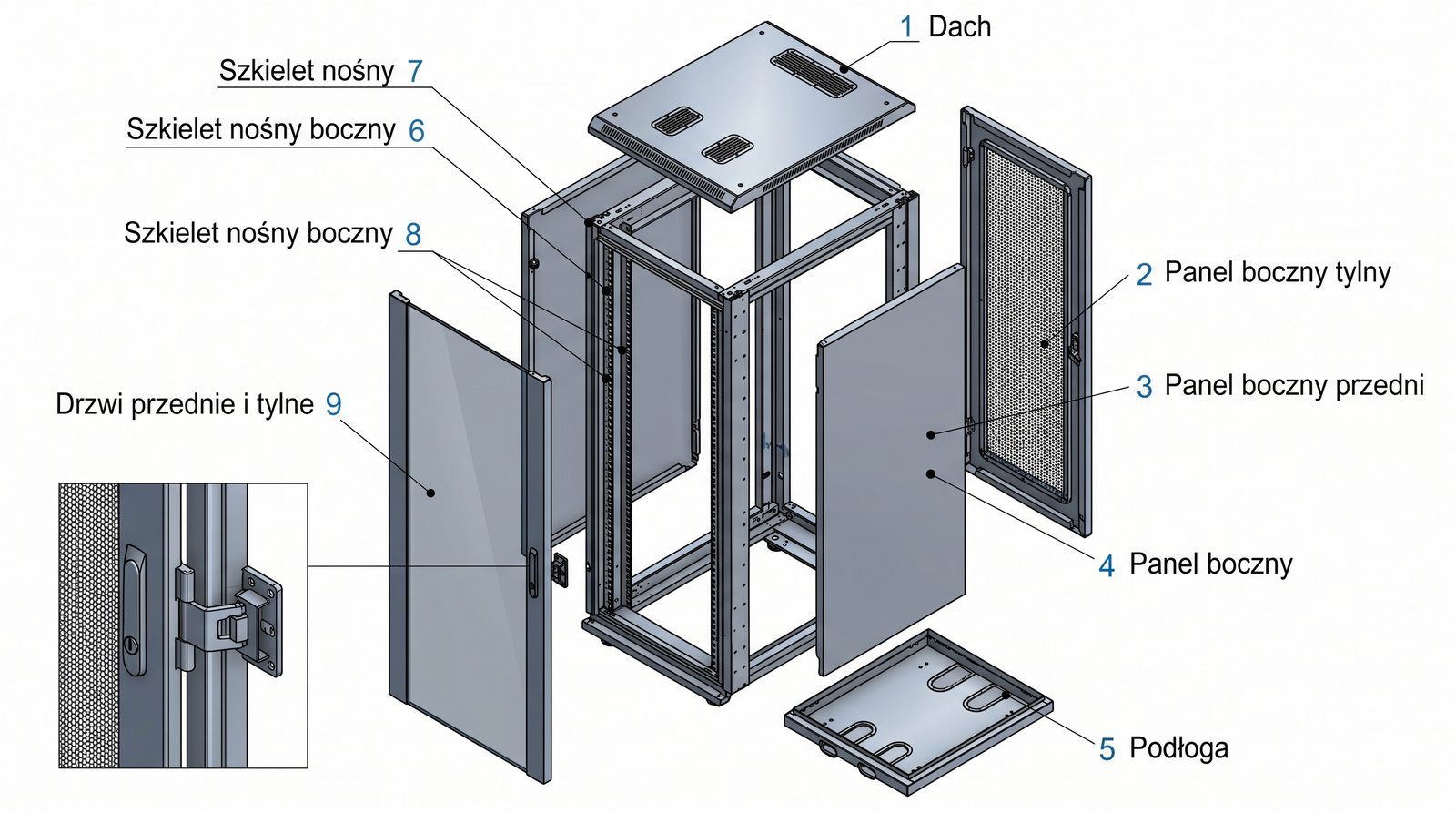

Każda szafa RACK składa się z kilku kluczowych elementów konstrukcyjnych, które wspólnie decydują o jej wytrzymałości i funkcjonalności. Szkielet nośny stanowi podstawę całej konstrukcji i musi być wykonany z wytrzymałej stali, aby utrzymać ciężar zamontowanych urządzeń. Szyny RACK to pionowe profile z otworami montażowymi rozmieszczonymi co jednostkę U, do których przykręca się urządzenia i akcesoria. W szafach serwerowych szyny mają regulowaną głębokość, co pozwala na dopasowanie do różnych długości urządzeń.

Drzwi szafy mogą być wykonane z litej blachy, szkła hartowanego lub blachy perforowanej, a ich wybór zależy od wymagań dotyczących chłodzenia i bezpieczeństwa. Panele boczne są zazwyczaj zdejmowane, co ułatwia dostęp do wnętrza szafy podczas instalacji i serwisu. Dach i podłoga szafy wyposażone są w przepusty kablowe umożliwiające wprowadzenie okablowania, a także miejsca montażowe dla paneli wentylacyjnych. Wszystkie te elementy muszą być ze sobą kompatybilne i tworzyć spójną, bezpieczną konstrukcję.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), której szyny montażowe mają otwory rozmieszczone co jednostkę U.
U - unit - jednostka wysokości montażowej równa 44,45 mm.

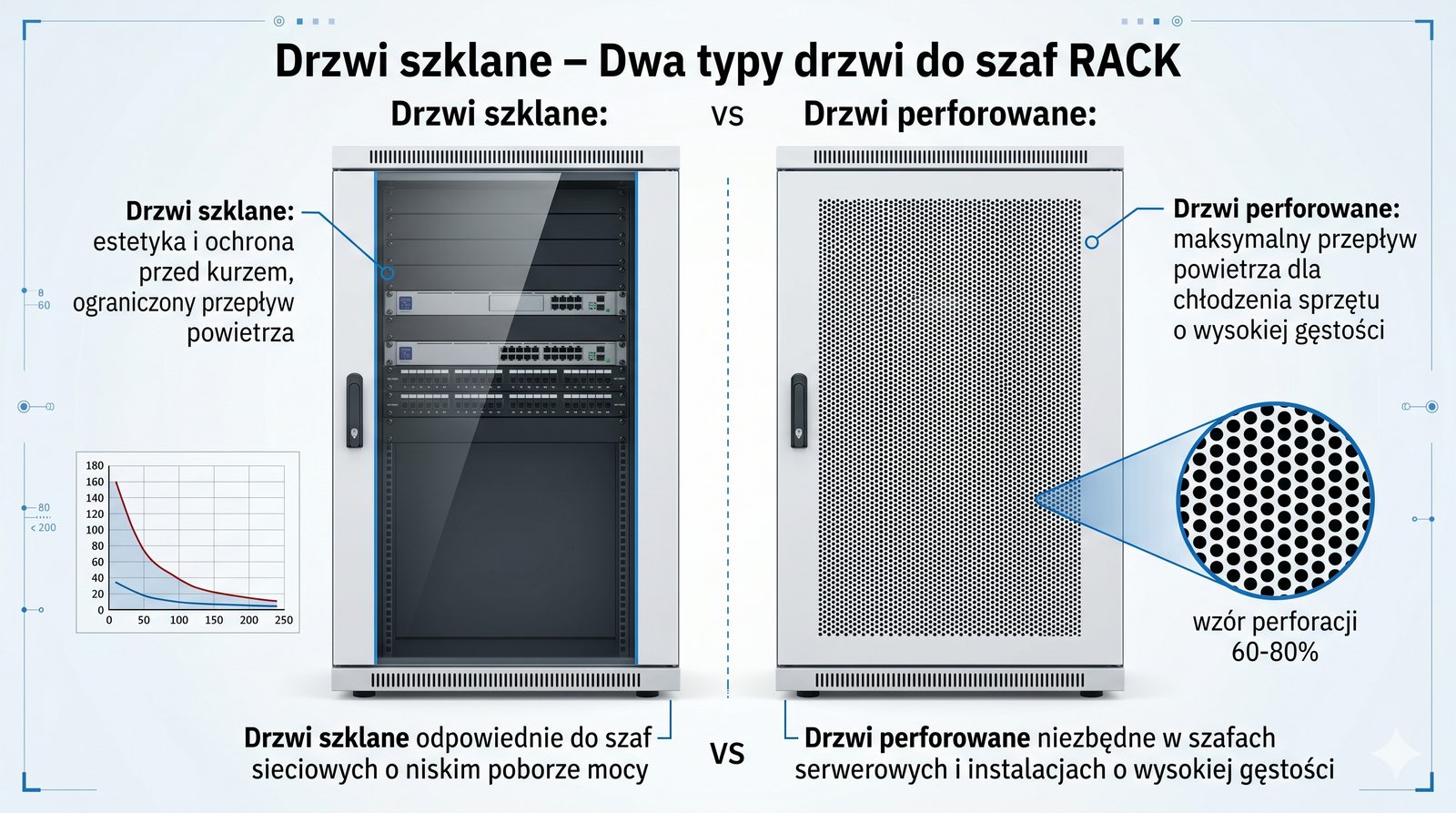

Wybór odpowiedniego typu drzwi do szafy RACK ma bezpośredni wpływ na efektywność chłodzenia i bezpieczeństwo zamontowanego sprzętu. Drzwi szklane prezentują się estetycznie i pozwalają na podgląd urządzeń bez otwierania szafy, ale znacznie ograniczają przepływ powietrza. Z tego powodu drzwi szklane nadają się wyłącznie do szaf sieciowych o niskiej gęstości mocy, gdzie generowane ciepło jest niewielkie. Drzwi z litej blachy zapewniają najlepszą izolację akustyczną i ochronę przed kurzem, ale całkowicie blokują przepływ powietrza.

Drzwi perforowane o stopniu perforacji 60-80% są standardem w szafach serwerowych i sieciowych o dużej gęstości upakowania sprzętu. Perforacja umożliwia swobodny przepływ powietrza niezbędny do skutecznego chłodzenia urządzeń generujących duże ilości ciepła. W praktyce wiele szaf oferuje wymienne drzwi lub możliwość zamówienia różnych typów w zależności od przeznaczenia. Decyzja o wyborze drzwi powinna być podjęta na etapie projektowania szafy, ponieważ późniejsza wymiana może być kosztowna i czasochłonna.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), dla której rodzaj drzwi wpływa na efektywność chłodzenia.

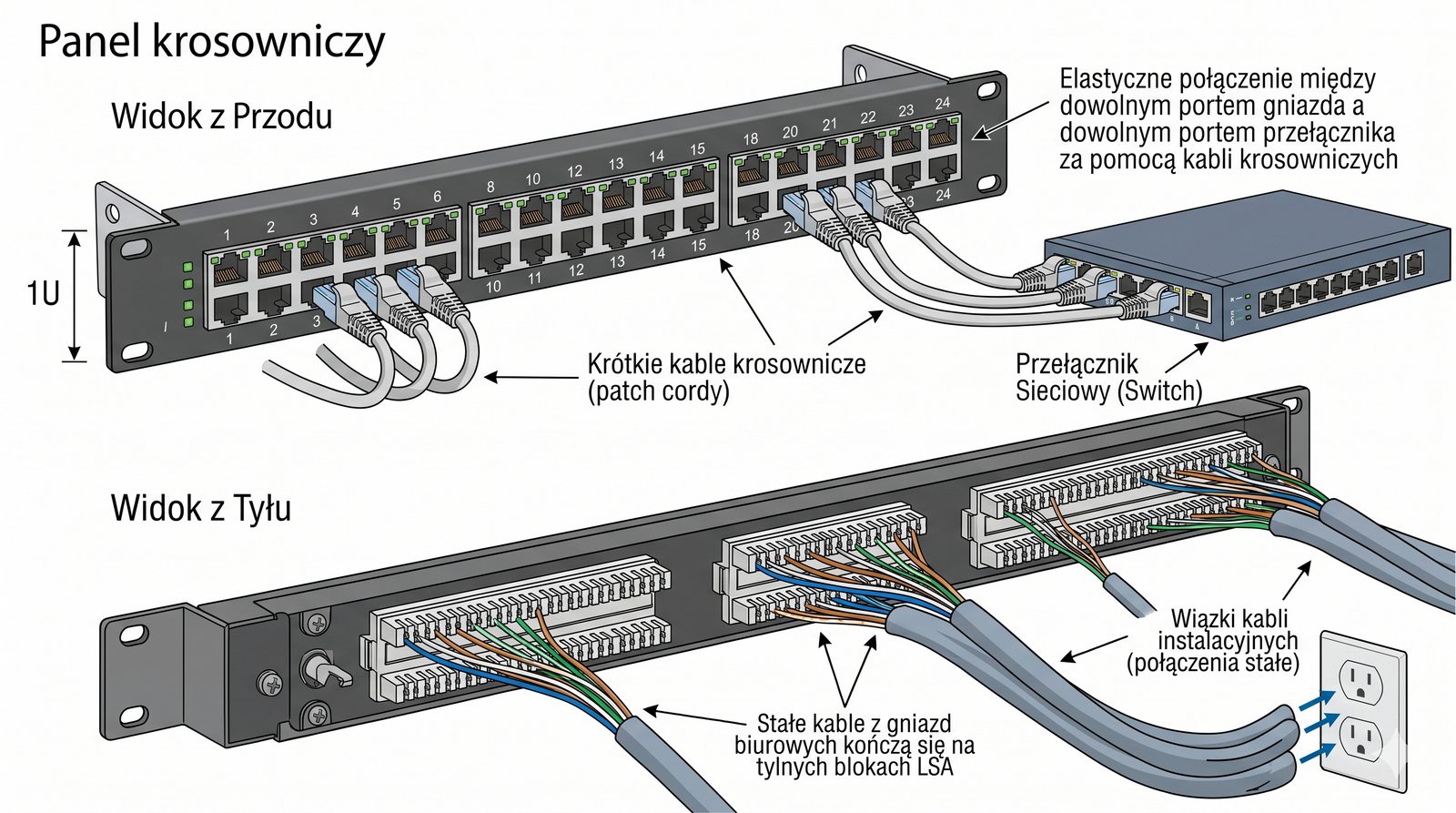

Panel krosowniczy, nazywany również panelem patchowym, jest pasywnym elementem okablowania strukturalnego pełniącym rolę interfejsu między okablowaniem stałym a kablami krosowymi. Z tyłu panelu znajdują się złącza LSA, na których za pomocą narzędzia uderzeniowego zakańcza się poszczególne żyły kabli biegnących od gniazdek abonenckich. Z przodu panelu umieszczone są standardowe gniazda RJ45, do których podłącza się krótkie kable krosowe prowadzące do przełączników. Taka konstrukcja umożliwia elastyczne zarządzanie połączeniami bez konieczności ingerencji w okablowanie stałe.

Panele krosownicze występują w wersjach o różnych gęstościach portów, najczęściej 24 lub 48 portów na 1U wysokości szafy. Dostępne są również panele ekranowane dla instalacji wymagających ochrony przed zakłóceniami elektromagnetycznymi oraz panele modułowe umożliwiające mieszanie różnych typów złączy. Każdy port panelu krosowniczego powinien być jednoznacznie oznaczony identyfikatorem zgodnym z dokumentacją projektową. Stosowanie paneli krosowniczych znacząco ułatwia diagnozowanie usterek i rekonfigurację sieci w trakcie eksploatacji.

Skróty użyte w tym slajdzie:
RJ45 - 8-pinowe złącze modułowe skrętki.
LSA - technika zakańczania żył kabli metodą wciskową (IDC), stosowana w panelach krosowniczych i listwach krzyżowych.
IDC - Insulation Displacement Connector - złącze wciskowe zakańczające żyły bez ich zdejmowania.
patchcord - kabel krosowy - krótki kabel łączący panel z przełącznikiem.

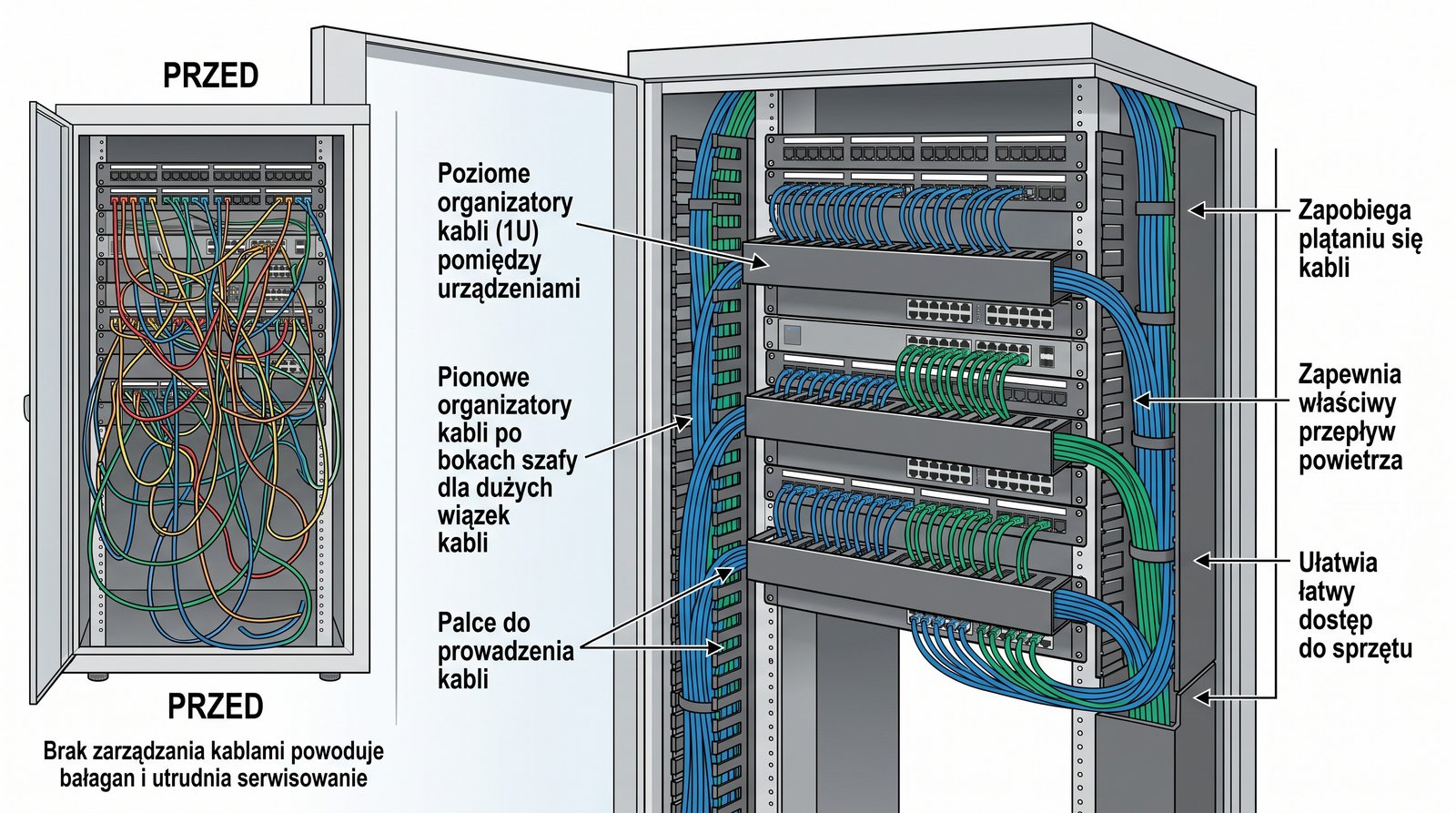

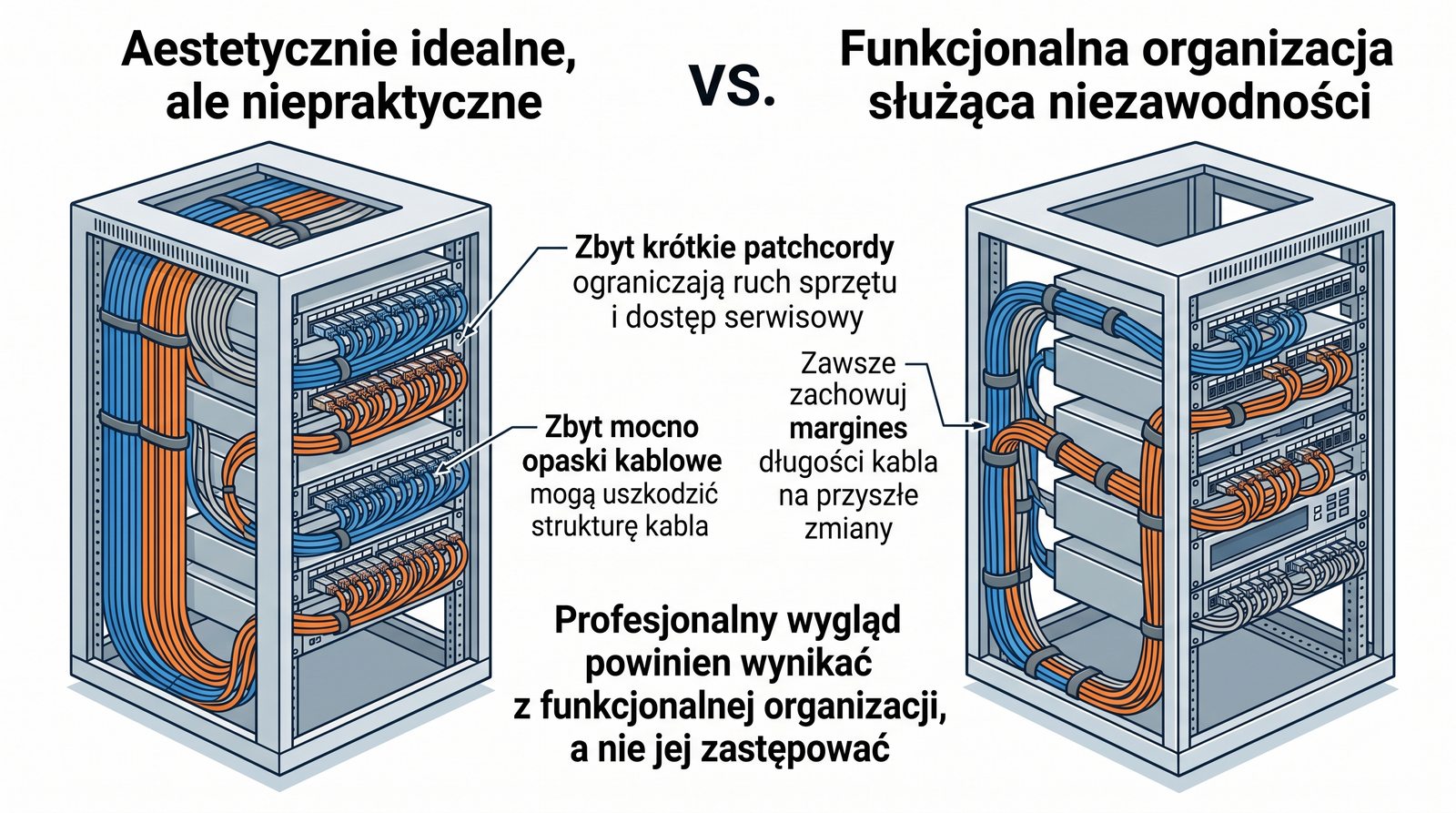

Organizery kabli to niezbędne akcesoria montowane w szafach RACK, których zadaniem jest utrzymanie porządku w okablowaniu wewnątrz szafy. Poziome organizery instaluje się między panelami krosowniczymi a przełącznikami, co pozwala na estetyczne i uporządkowane prowadzenie kabli krosowych. Dzięki nim każdy kabel ma swoje miejsce i można łatwo zidentyfikować jego przebieg bez rozplątywania plątaniny przewodów. Pionowe organizery montowane po bokach szafy służą do prowadzenia większych wiązek kabli między poszczególnymi poziomami urządzeń.

Stosowanie organizerów kabli zapobiega przypadkowemu blokowaniu przepływu powietrza przez nieuporządkowane przewody, co mogłoby prowadzić do przegrzewania się urządzeń. Profesjonalnie wykonana instalacja z organizerami znacząco ułatwia prace serwisowe i diagnostyczne, ponieważ każdy kabel jest łatwo dostępny. W szafach o dużej gęstości portów organizery są wręcz niezbędne, aby zachować czytelność i funkcjonalność połączeń. Inwestycja w dobrej jakości organizery kabli zwraca się w postaci niższych kosztów utrzymania i szybszego rozwiązywania problemów sieciowych.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której montuje się organizery kabli.

Listwy PDU to wyspecjalizowane urządzenia zasilające przeznaczone do montażu w szafach RACK, które stanowią centralny punkt dystrybucji energii elektrycznej dla zamontowanego sprzętu. Najprostsze modele podstawowe oferują jedynie gniazdka elektryczne, podczas gdy zaawansowane listwy mierzone pozwalają na monitorowanie poboru prądu. Najbardziej zaawansowane listwy zarządzalne umożliwiają zdalne włączanie i wyłączanie poszczególnych gniazdek przez interfejs sieciowy, co jest niezwykle przydatne w przypadku konieczności restartu zawieszonego urządzenia. Listwy PDU montuje się poziomo w wolnej przestrzeni 1U lub 2U albo pionowo z tyłu szafy w konfiguracji 0U.

Wybór odpowiedniego typu listwy PDU zależy od wymaganego poziomu kontroli nad zasilaniem oraz budżetu inwestycji. W kluczowych aplikacjach zaleca się stosowanie listew zarządzalnych z monitorowaniem na poziomie każdego gniazdka. Listwy PDU powinny być podłączone do zasilania awaryjnego UPS, aby zapewnić ciągłość pracy urządzeń podczas zaniku napięcia. Profesjonalne instalacje często wykorzystują dwa niezależne obwody zasilania z redundantnymi listwami PDU dla kluczowych urządzeń.

Skróty użyte w tym slajdzie:
PDU - Power Distribution Unit - specjalistyczna listwa zasilająca do szaf RACK.
RACK - szafa (stojak), w której montuje się listwy PDU.
1U/2U - wysokość listwy PDU wyrażona w jednostkach U.
0U - wersja pionowa PDU montowana z tyłu szafy, niezajmująca miejsca montażowego.

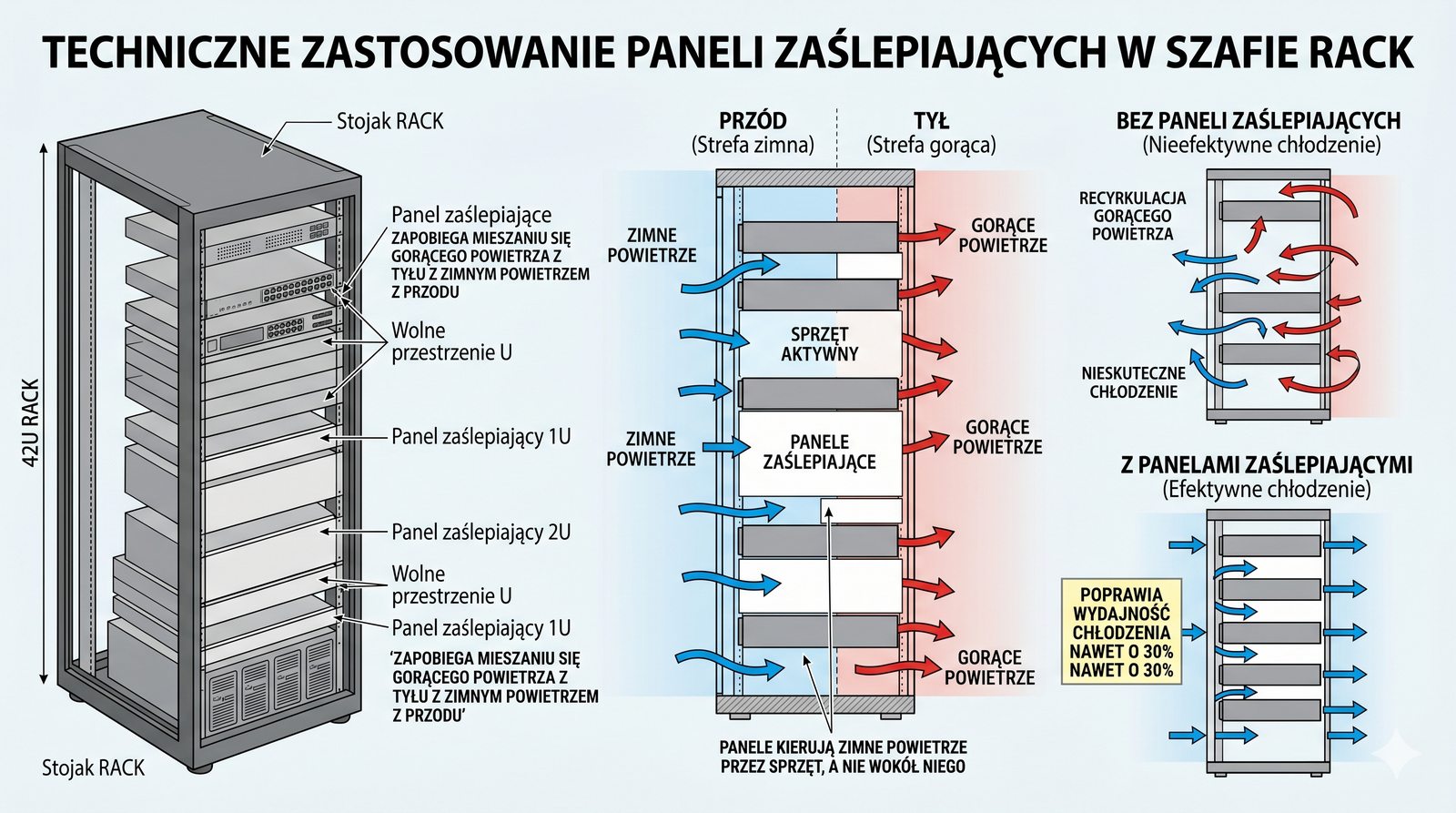

Panele zaślepiające, choć z pozoru niepozorne, odgrywają kluczową rolę w zarządzaniu przepływem powietrza w szafie RACK. Montuje się je w pustych przestrzeniach między urządzeniami, aby zablokować recyrkulację gorącego powietrza z tyłu szafy do jej przedniej części. Bez paneli zaślepiających gorące powietrze wydmuchiwane przez urządzenia może swobodnie przedostawać się na przód szafy i być ponownie zasysane przez wentylatory sprzętu. Prowadzi to do wzrostu temperatury wewnątrz szafy i może skutkować przegrzewaniem się urządzeń.

Panele zaślepiające są zwykle wykonane z metalu lub tworzywa sztucznego i mają wysokość 1U, choć dostępne są również w innych rozmiarach. Ich montaż jest niezwykle prosty i polega na przykręceniu do szyn montażowych w pustych slotach szafy. Stosowanie paneli zaślepiających jest szczególnie ważne w szafach z drzwiami perforowanymi, gdzie naturalny przepływ powietrza jest kluczowy dla chłodzenia. W profesjonalnych serwerowniach panele zaślepiające są standardowym wyposażeniem każdej szafy i ich brak jest uważany za rażące naruszenie dobrych praktyk.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której montuje się panele zaślepiające.
1U - wysokość panelu zaślepiającego wyrażona w jednostkach U.
IT - Information Technology - technologia informacyjna.

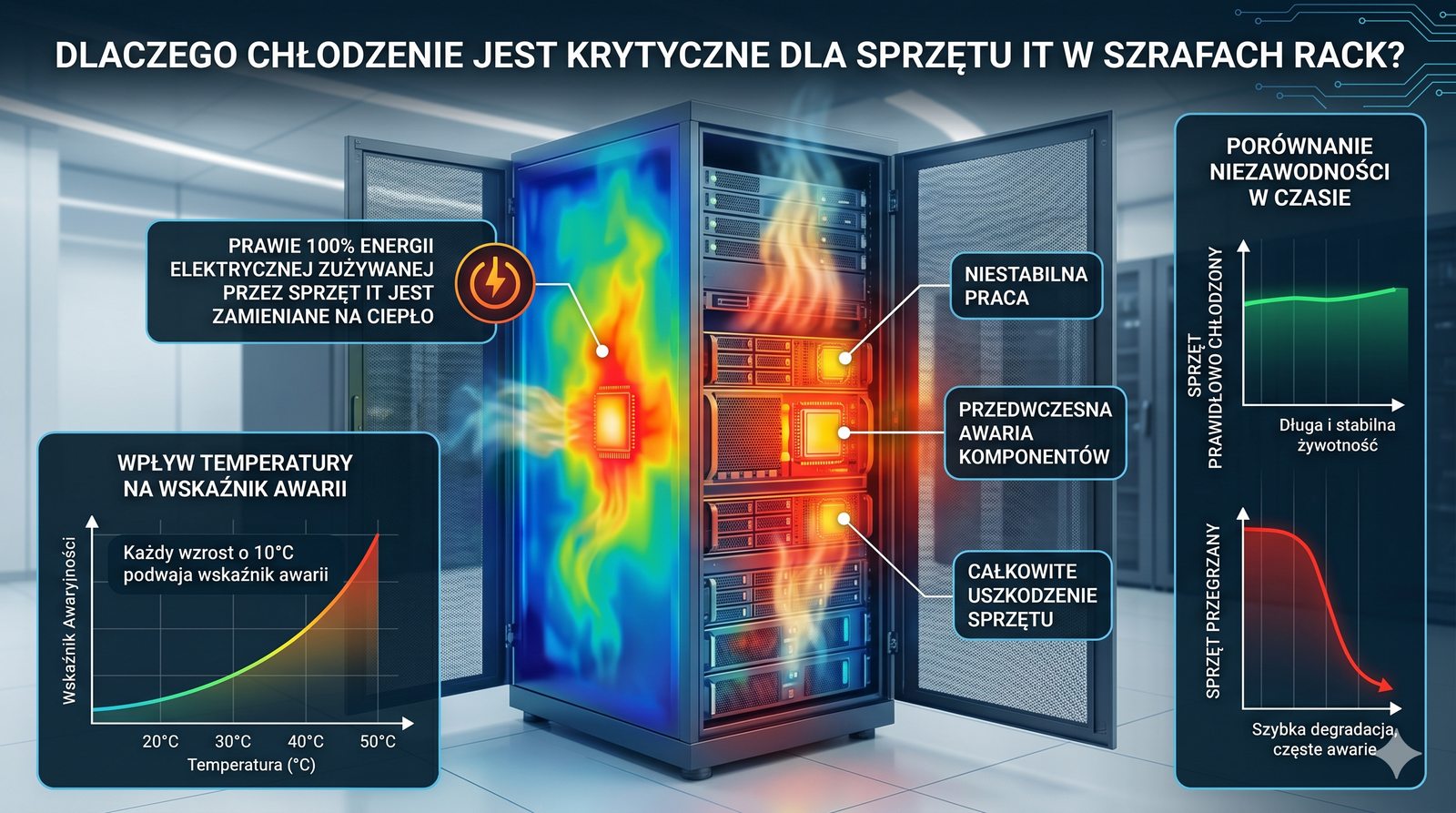

Urządzenia elektroniczne zamontowane w szafie RACK przetwarzają energię elektryczną na ciepło, które musi być skutecznie odprowadzane, aby zapobiec przegrzaniu komponentów. Każdy wat mocy pobieranej przez sprzęt IT niemal w całości zamienia się w ciepło, które podnosi temperaturę wewnątrz szafy. Bez odpowiedniego systemu chłodzenia temperatura może szybko wzrosnąć powyżej dopuszczalnych granic, co prowadzi do niestabilnej pracy i awarii. Przegrzewanie się procesorów, dysków twardych i zasilaczy jest jedną z głównych przyczyn przedwczesnych uszkodzeń sprzętu serwerowni.

Optymalna temperatura pracy dla większości urządzeń sieciowych mieści się w przedziale od 18 do 27 stopni Celsjusza. Przekroczenie tej granicy powoduje nie tylko ryzyko awarii, ale również skrócenie żywotności podzespołów elektronicznych. Dlatego projekt systemu chłodzenia powinien być integralną częścią planowania każdej instalacji szaf RACK. Inwestycja w wydajne chłodzenie jest znacznie niższa niż koszt wymiany uszkodzonego przez przegrzanie sprzętu sieciowego.

Skróty użyte w tym slajdzie:
IT - Information Technology - technologia informacyjna, tu źródło ciepła w szafie.

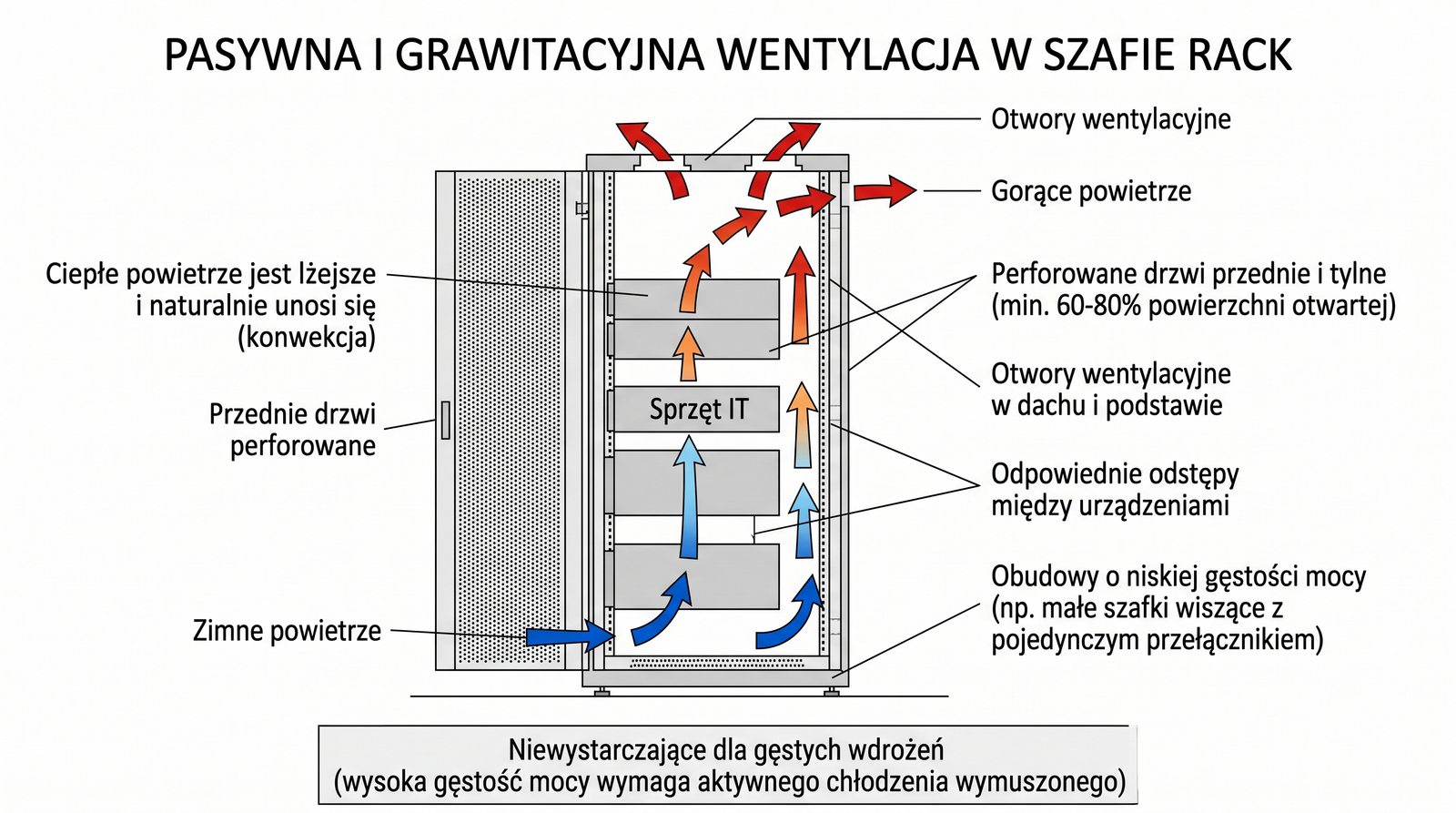

Wentylacja pasywna, zwana również grawitacyjną, wykorzystuje naturalne zjawisko konwekcji do odprowadzania ciepła z wnętrza szafy RACK. Ciepłe powietrze ma mniejszą gęstość i unosi się do góry, podczas gdy chłodniejsze powietrze zasysane jest od dołu szafy. Ten naturalny obieg powietrza może być wystarczający w szafach o niskiej gęstości mocy, gdzie zainstalowane są jedynie przełączniki sieciowe i panele krosownicze. Skuteczność wentylacji grawitacyjnej zależy od perforacji drzwi, dachu i podłogi szafy, które muszą umożliwiać swobodny przepływ powietrza.

Wentylacja pasywna jest całkowicie bezgłośna i nie zużywa energii elektrycznej, co jest jej główną zaletą w porównaniu z systemami aktywnymi. Niestety, jej wydajność jest ograniczona i nie sprawdza się w szafach z dużą liczbą urządzeń generujących znaczne ilości ciepła. Przy projektowaniu wentylacji grawitacyjnej należy uwzględnić kierunek przepływu powietrza w pomieszczeniu oraz lokalizację źródeł ciepła. W praktyce wentylacja pasywna sprawdza się dobrze w małych szafach wiszących z pojedynczymi urządzeniami sieciowymi.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), której perforacja umożliwia wentylację grawitacyjną.

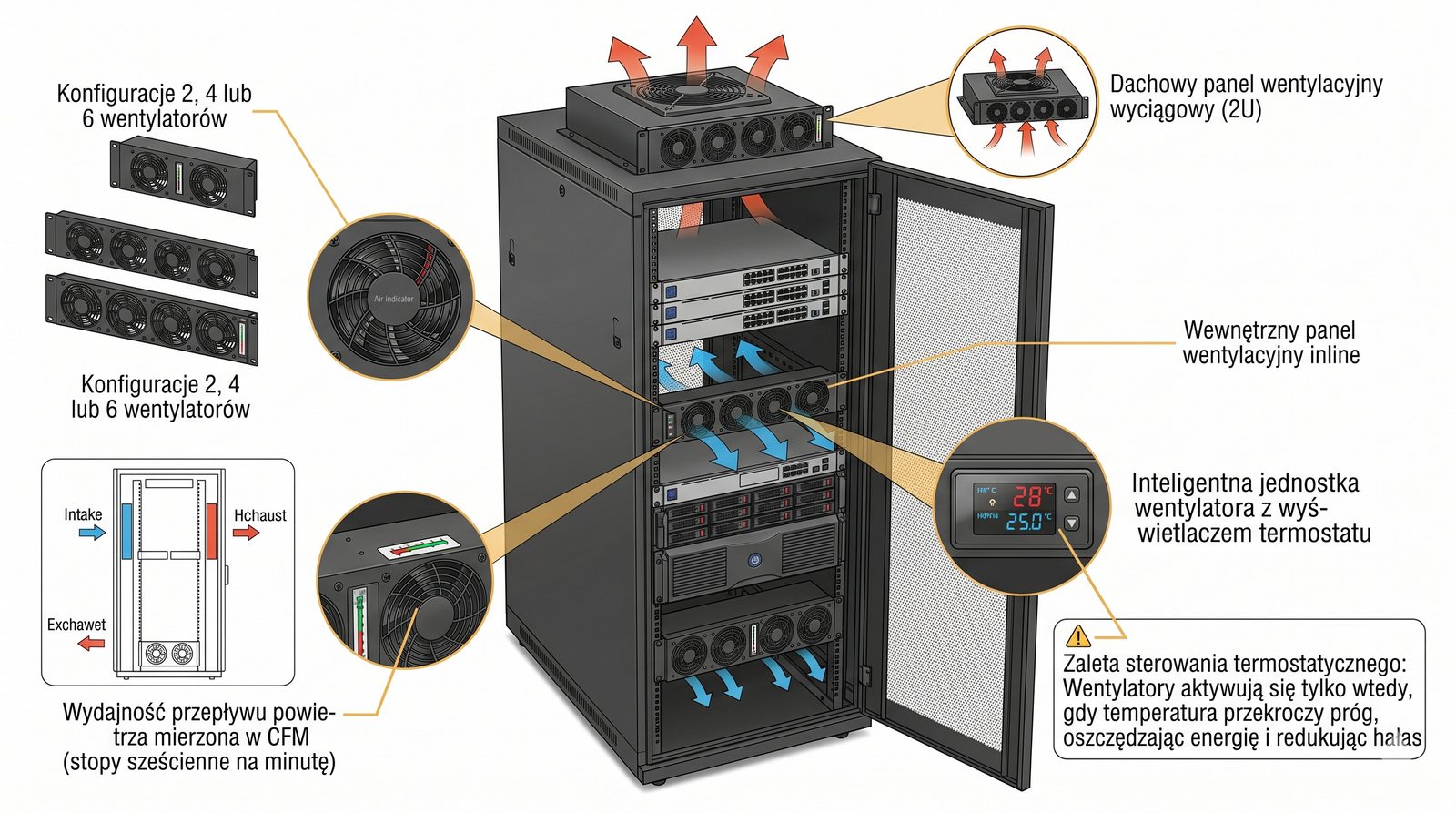

Gdy wentylacja grawitacyjna okazuje się niewystarczająca, konieczne jest zastosowanie wentylacji wymuszonej za pomocą paneli wentylacyjnych z wbudowanymi wentylatorami. Panele te montuje się najczęściej w dachu szafy, gdzie wyciągają gorące powietrze z jej wnętrza, lub jako moduł 1U wewnątrz szafy. Liczba wentylatorów w panelu może wynosić od dwóch do sześciu, w zależności od wymaganego przepływu powietrza i wielkości szafy. Nowoczesne panele wentylacyjne są wyposażone w termostaty, które automatycznie włączają wentylatory po przekroczeniu zadanej temperatury.

Zastosowanie wentylacji aktywnej znacząco zwiększa możliwości odprowadzania ciepła z szafy, ale wiąże się z poborem energii i generowaniem hałasu. W serwerowniach często stosuje się panele wentylacyjne z wentylatorami o regulowanej prędkości obrotowej, co pozwala na oszczędność energii. Ważne jest regularne czyszczenie filtrów i konserwacja wentylatorów, aby utrzymać ich skuteczność przez cały okres eksploatacji. Wentylacja aktywna jest standardowym rozwiązaniem w szafach serwerowych i sieciowych o średniej i dużej gęstości mocy.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której montuje się panele wentylacyjne.
1U - wysokość panelu wentylacyjnego wyrażona w jednostkach U.

Skuteczne zarządzanie przepływem powietrza w szafie RACK wymaga zastosowania kilku technik działających równocześnie, aby zapewnić optymalne chłodzenie urządzeń. Podstawową zasadą jest separacja strumienia zimnego powietrza doprowadzanego do przedniej części urządzeń od strumienia gorącego powietrza wydmuchiwanego z tylnej części. Mieszanie się tych dwóch strumieni drastycznie obniża efektywność chłodzenia, ponieważ gorące powietrze jest ponownie zasysane do urządzeń. Do separacji strumieni służą przede wszystkim panele zaślepiające montowane w pustych slotach szafy.

Równie istotne jest odpowiednie prowadzenie okablowania wewnątrz szafy, które nie powinno blokować przepływu powietrza przez urządzenia. Kable należy prowadzić w organizerach poziomych i pionowych, aby nie tworzyły zwartej przeszkody dla cyrkulacji powietrza. W szafach o dużej gęstości urządzeń warto stosować specjalne zaślepki na kable wokół przepustów kablowych. Właściwe zarządzanie przepływem powietrza może obniżyć temperaturę wewnątrz szafy nawet o kilka stopni bez dodatkowych kosztów energii.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której zarządza się przepływem powietrza.

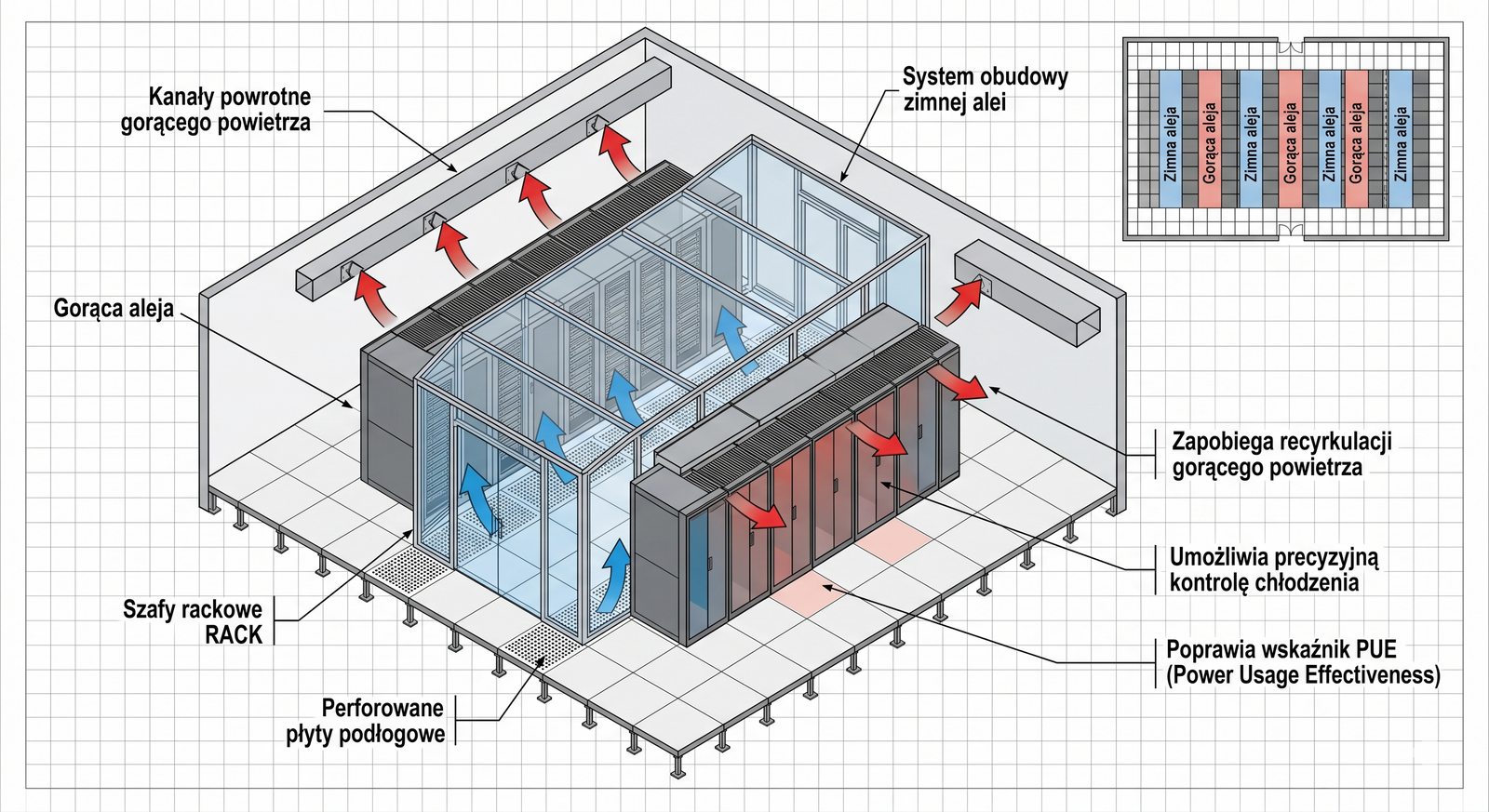

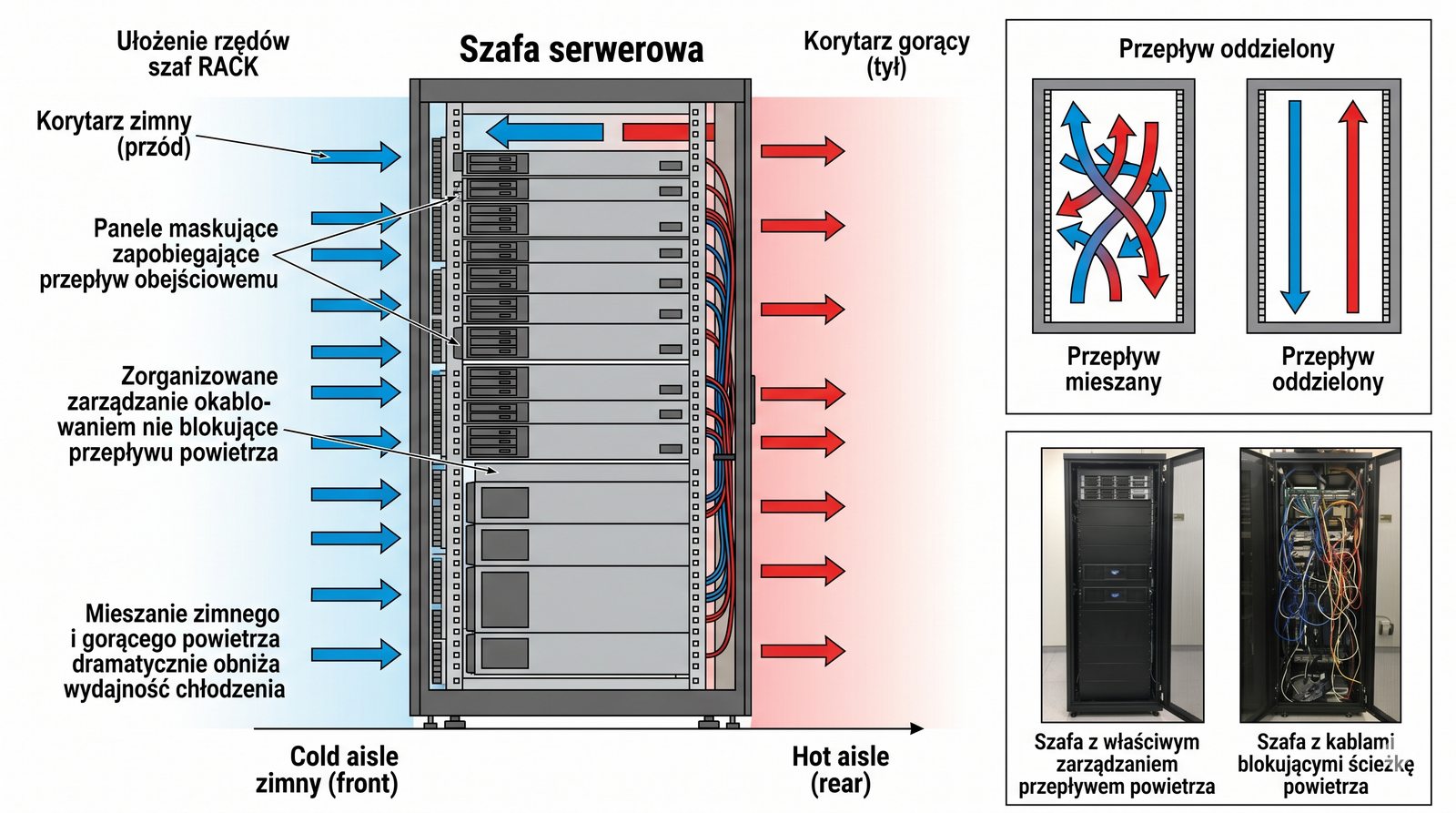

Koncepcja zimnych i gorących korytarzy to sprawdzona metoda organizacji przestrzeni w serwerowniach z wieloma rzędami szaf RACK. Polega ona na ustawieniu szaf naprzemiennie przodami do siebie, tworząc na przemian zimne i gorące korytarze. Do zimnych korytarzy nawiewane jest schłodzone powietrze z klimatyzacji precyzyjnej, które następnie jest zasysane przez urządzenia od przodu. Gorące powietrze wydmuchiwane z tyłu urządzeń trafia do gorących korytarzy, skąd jest odsysane i kierowane z powrotem do klimatyzatorów.

Taka organizacja zapobiega mieszaniu się zimnego i gorącego powietrza, co znacząco zwiększa efektywność chłodzenia całej serwerowni. W praktyce oznacza to, że klimatyzacja może pracować przy wyższej temperaturze nawiewu, co przekłada się na oszczędność energii. Wdrożenie koncepcji zimnych i gorących korytarzy wymaga starannego planowania rozmieszczenia szaf i systemów klimatyzacyjnych. Jest to standardowa praktyka we wszystkich profesjonalnie zaprojektowanych serwerowniach na całym świecie.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) ustawiana w układzie zimnych i gorących korytarzy.

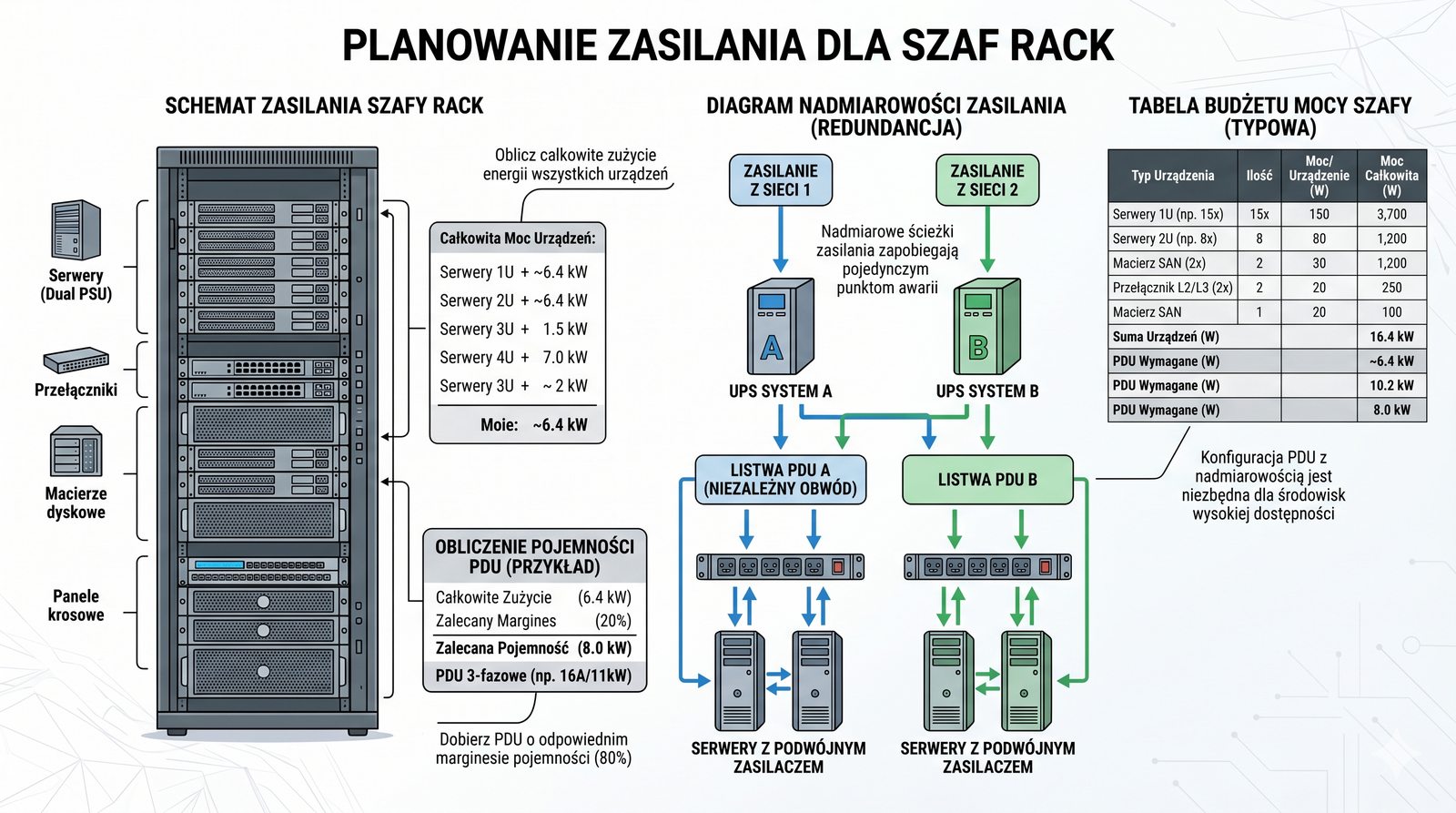

Poprawne zaplanowanie zasilania w szafie RACK jest fundamentem niezawodności całej infrastruktury sieciowej i wymaga dokładnych obliczeń oraz przewidywania przyszłych potrzeb. Pierwszym krokiem jest oszacowanie sumarycznego poboru mocy wszystkich urządzeń, które będą zamontowane w szafie, z uwzględnieniem rezerwy na rozbudowę. Na podstawie tych obliczeń dobiera się listwy PDU o odpowiedniej obciążalności prądowej i liczbie gniazd. W środowiskach o wysokiej dostępności niezbędna jest redundancja zasilania, polegająca na podłączeniu urządzeń do dwóch niezależnych listew PDU.

Redundancja zasilania wymaga, aby każda z listew PDU była zasilana z osobnego obwodu elektrycznego i podłączona do innego UPS-a. Dzięki temu awaria jednego obwodu zasilania nie powoduje wyłączenia całej szafy, ponieważ urządzenia automatycznie przełączają się na zapasowe źródło. W przypadku urządzeń z pojedynczym zasilaczem można zastosować automatyczne przełączniki zasilania ATS. Profesjonalne planowanie zasilania obejmuje również dobór odpowiednich zabezpieczeń nadprądowych i przeciwprzepięciowych.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), dla której planuje się zasilanie.
PDU - Power Distribution Unit - listwa zasilająca do montażu w szafie.
UPS - Uninterruptible Power Supply - zasilacz awaryjny podtrzymujący zasilanie.
A/B - dwie niezależne linie zasilania gwarantujące redundancję.

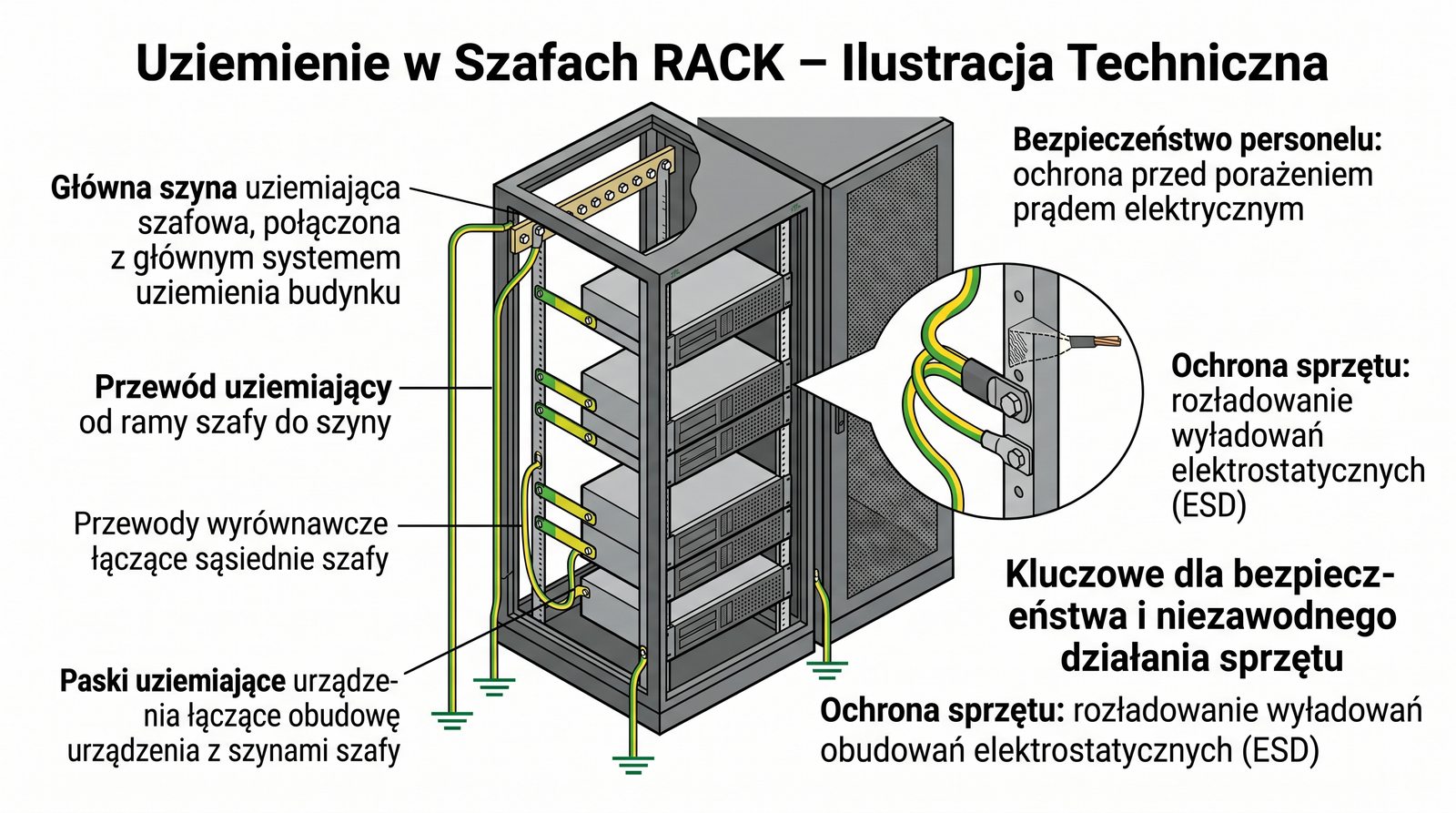

Uziemienie szaf RACK i zamontowanych w nich urządzeń pełni dwie podstawowe funkcje: ochronę personelu przed porażeniem prądem oraz ochronę wrażliwego sprzętu elektronicznego przed wyładowaniami elektrostatycznymi. Każda szafa musi być połączona z główną szyną wyrównawczą budynku przewodem uziemiającym o przekroju co najmniej 16 mm2 dla szaf wyższych niż 21U oraz 4 mm2 dla szaf do 21U włącznie - zgodnie z normą PN-EN 50310:2016 (punkt 10.2) i wymaganiami PN-HD 60364-5-54. Typowa szafa o wysokości 42U wymaga więc przewodu o przekroju co najmniej 16 mm2. Dodatkowo wszystkie metalowe elementy szafy, takie jak drzwi, panele boczne i obudowy urządzeń, powinny być połączone ze szkieletem szafy. Prawidłowe uziemienie zapobiega gromadzeniu się ładunków elektrostatycznych, które mogą uszkodzić delikatne podzespoły elektroniczne.

Rezystancja uziemienia dla instalacji teleinformatycznych nie powinna przekraczać 1 oma, co wymaga starannego wykonania połączeń i regularnych pomiarów kontrolnych. W praktyce stosuje się bednarkę ocynkowaną jako magistralę uziemiającą, do której podłącza się poszczególne szafy. Ekrany kabli transmisyjnych są uziemiane poprzez panele krosownicze wyposażone w dedykowane zaciski uziemiające. Regularne pomiary rezystancji uziemienia powinny być wykonywane co najmniej raz w roku.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), którą należy połączyć z szyną wyrównawczą budynku.
ESD - Electrostatic Discharge - wyładowanie elektrostatyczne, przed którym chroni uziemienie.

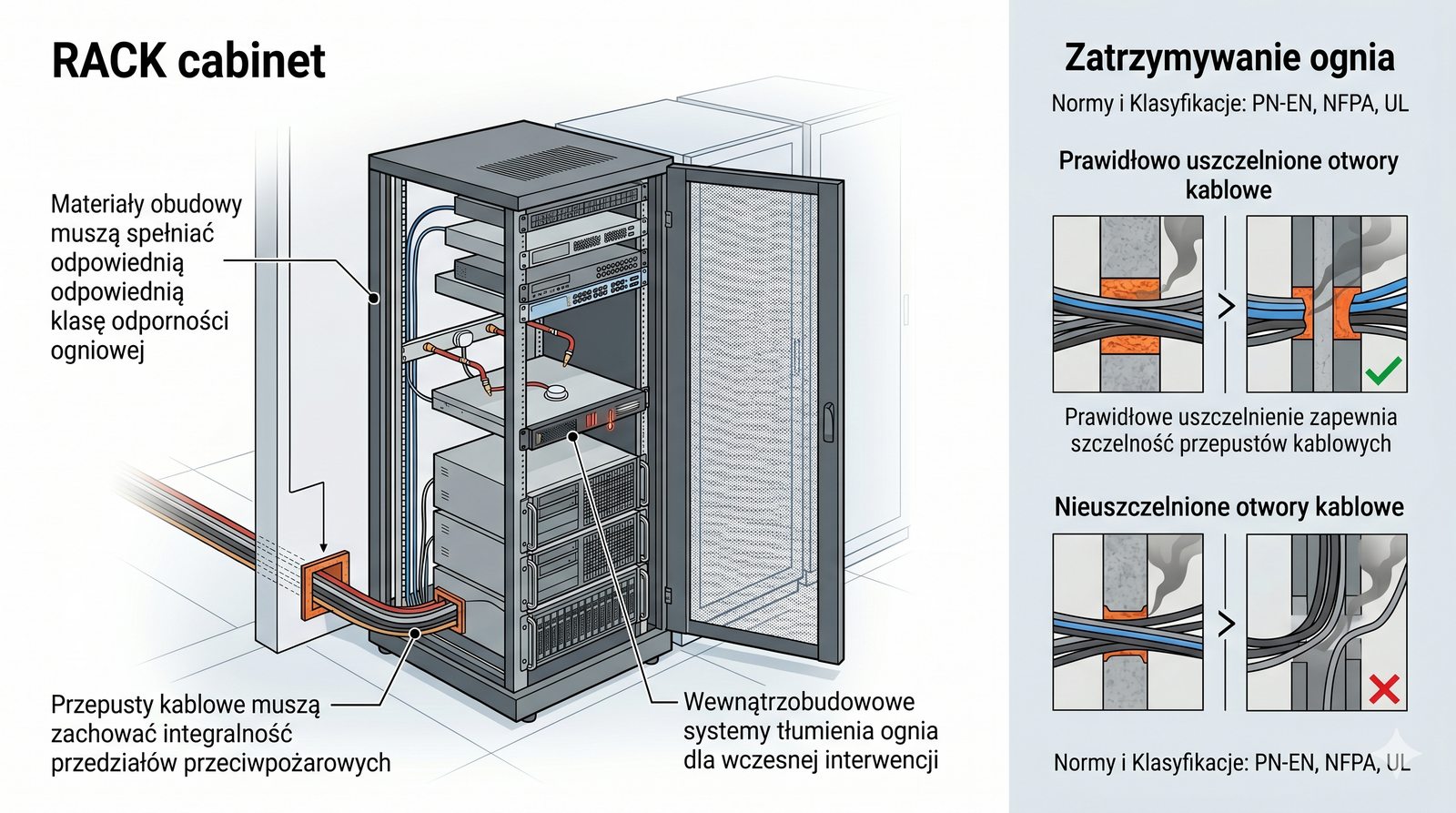

Szafa RACK, jako miejsce koncentracji urządzeń elektrycznych i okablowania, stanowi potencjalne źródło pożaru, dlatego jej konstrukcja i wyposażenie muszą spełniać rygorystyczne normy bezpieczeństwa pożarowego, określone m.in. przez zharmonizowaną normę PN-EN 50575 oraz rozporządzenie CPR (UE) nr 305/2011. Elementy konstrukcyjne szafy powinny być wykonane z materiałów o odpowiedniej klasie palności, która jest określona w certyfikatach producenta. Szczególną uwagę należy zwrócić na przepusty kablowe w podłodze i dachu szafy, które nie mogą naruszać integralności ogniowej pomieszczenia. Wszelkie otwory w szafie, przez które wprowadzane są kable, muszą być odpowiednio uszczelnione materiałami ogniochronnymi.

W serwerowniach i pomieszczeniach technicznych szafy RACK powinny być wyposażone w systemy wczesnego wykrywania pożaru, takie jak czujniki dymu i temperatury. Coraz popularniejsze stają się autonomiczne systemy gaśnicze montowane bezpośrednio w szafie, które w przypadku wykrycia pożaru uwalniają gaz gaśniczy bezpieczny dla elektroniki. Okablowanie wewnątrz szafy powinno spełniać wymagania dotyczące kabli trudnopalnych i bezhalogenowych. Przestrzeganie zasad bezpieczeństwa pożarowego przy projektowaniu i eksploatacji szaf RACK może zapobiec katastrofalnym w skutkach pożarom.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) stanowiąca potencjalne źródło pożaru.
PPOŻ - ochrona przeciwpożarowa - wymagania bezpieczeństwa ogniowego.

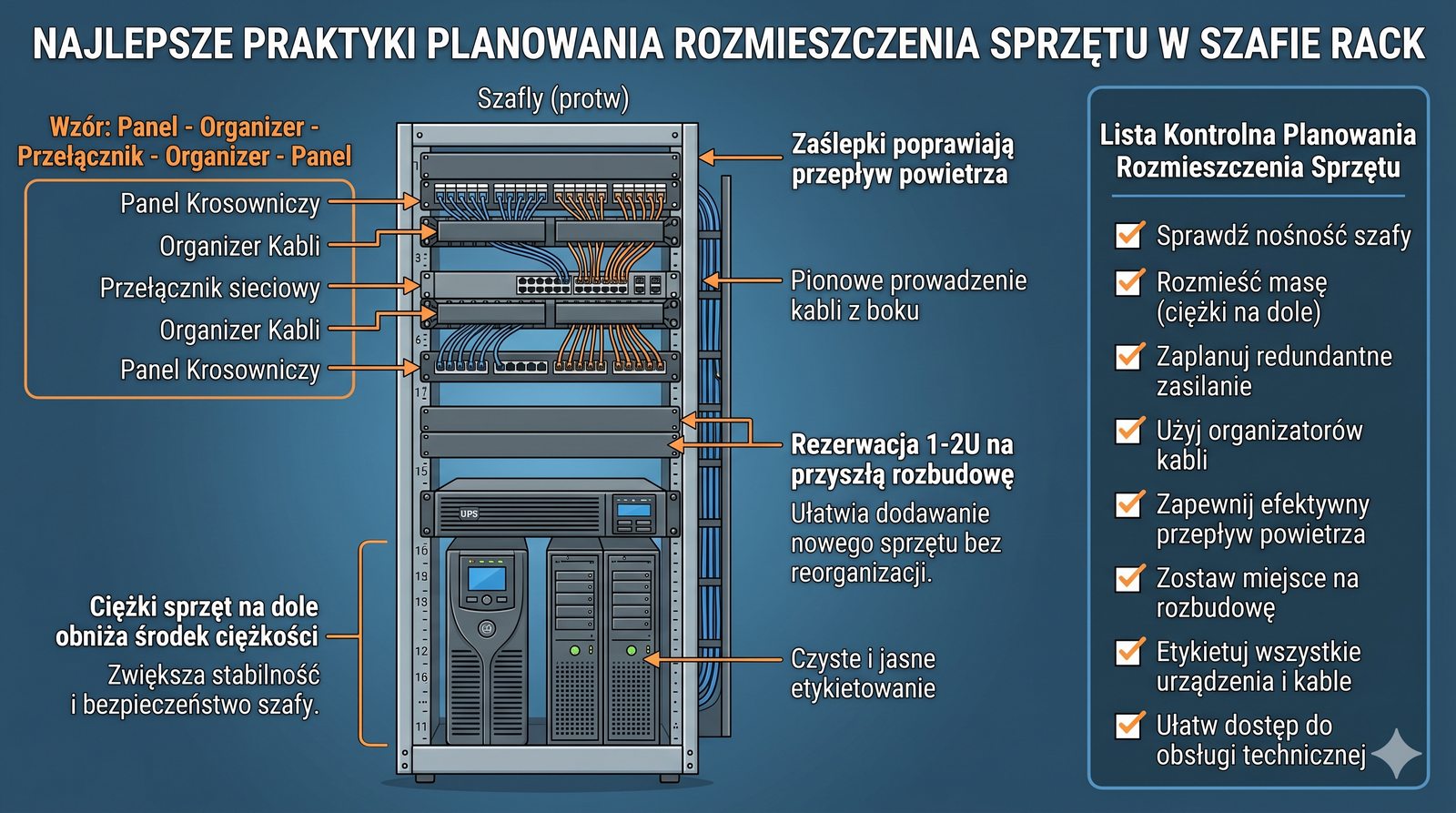

Planowanie rozmieszczenia urządzeń w szafie RACK to kluczowy etap, który decyduje o stabilności, chłodzeniu i łatwości serwisowania całej instalacji. Najcięższe urządzenia, takie jak UPS-y i serwery, należy montować w dolnej części szafy, aby obniżyć jej środek ciężkości i zwiększyć stabilność konstrukcji. Lżejsze przełączniki sieciowe i panele krosownicze montuje się w górnej części szafy, co ułatwia dostęp do portów i zarządzanie kablami. Zaleca się naprzemienne montowanie paneli krosowniczych i przełączników, aby minimalizować długość kabli krosowych.

Przy planowaniu rozmieszczenia należy zostawić wolną przestrzeń kilku jednostek U na przyszłą rozbudowę, co pozwoli uniknąć konieczności wymiany szafy przy rozbudowie infrastruktury. Warto również zaplanować miejsce na organizery poziome między każdą parą panelu-przełącznika, co znacząco poprawi estetykę i funkcjonalność okablowania. Ciężkie zasilacze UPS montuje się na dole szafy, ale należy zapewnić im odpowiednią wentylację. Dobrze zaplanowana szafa RACK to taka, w której wszystkie elementy są łatwo dostępne, a okablowanie jest uporządkowane i czytelne.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której planuje się rozmieszczenie urządzeń.
UPS - Uninterruptible Power Supply - zasilacz awaryjny, montowany w dolnej części szafy.
1U/2U - zapas wolnej przestrzeni montażowej w jednostkach U.

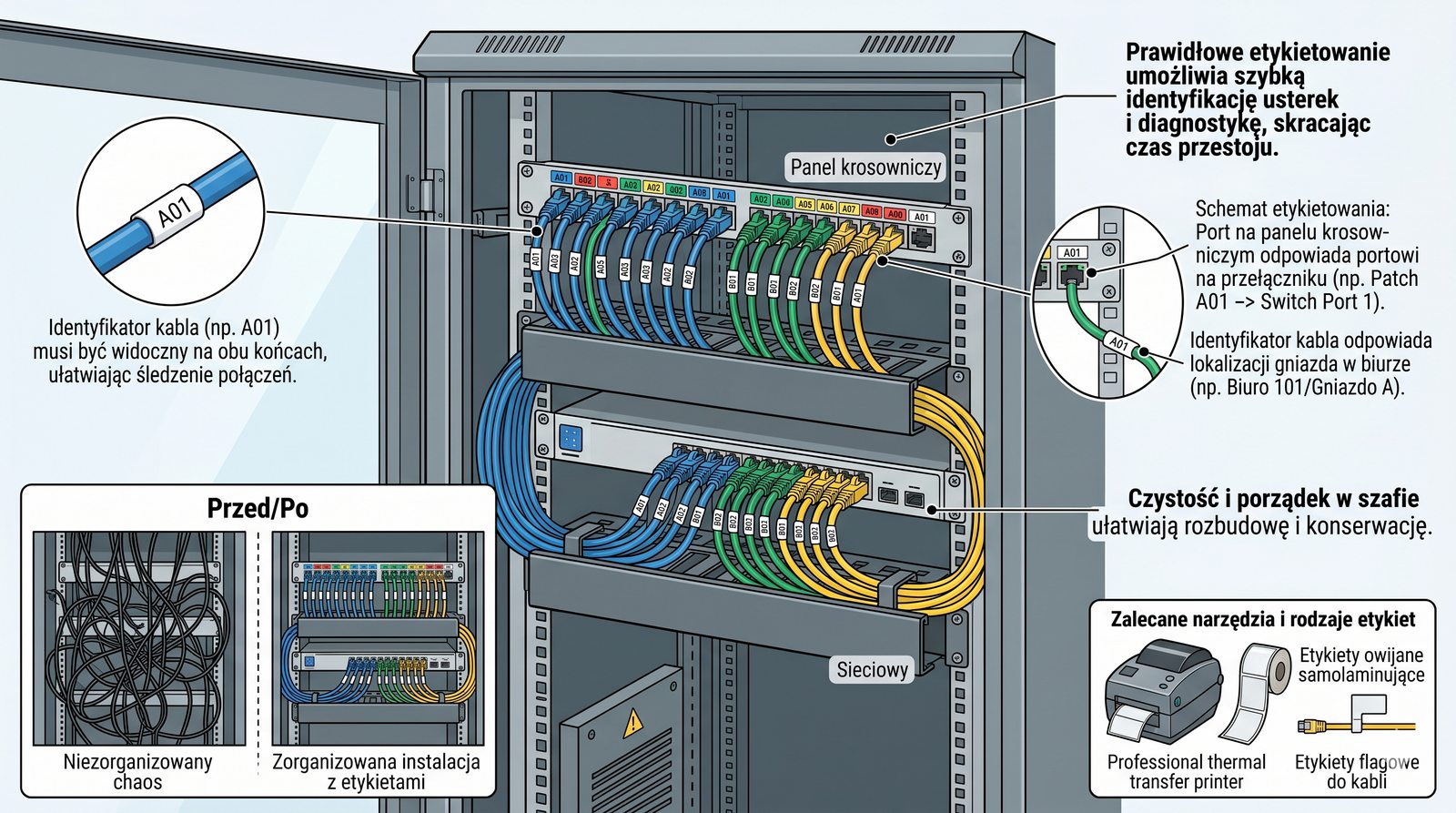

Konsekwentne i czytelne etykietowanie wszystkich elementów w szafie RACK jest niezbędne dla sprawnego zarządzania siecią i szybkiej diagnozy usterek. Każdy kabel i każdy port, zarówno na panelu krosowniczym, jak i na przełączniku, powinien mieć unikalny identyfikator zgodny z dokumentacją projektową. Etykieta na kablu przyłączeniowym przy biurku użytkownika powinna odpowiadać etykiecie na porcie panelu krosowniczego w szafie. Dzięki temu administrator jest w stanie błyskawicznie zidentyfikować cały tor transmisyjny od użytkownika do przełącznika.

W profesjonalnych instalacjach stosuje się etykiety samoprzylepne drukowane na specjalnych etykieciarkach lub wykonane metodą termotransferową, które są odporne na ścieranie i blaknięcie. Standardem jest stosowanie etykiet z kodowaniem kolorystycznym dla różnych typów połączeń, na przykład niebieskich dla danych, zielonych dla telefonii i czerwonych dla połączeń kluczowych. System etykietowania powinien być spójny z dokumentacją techniczną i systemem zarządzania infrastrukturą. Dobrze wykonane etykietowanie znacząco skraca czas napraw i rekonfiguracji sieci.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której wszystkie elementy podlegają etykietowaniu.

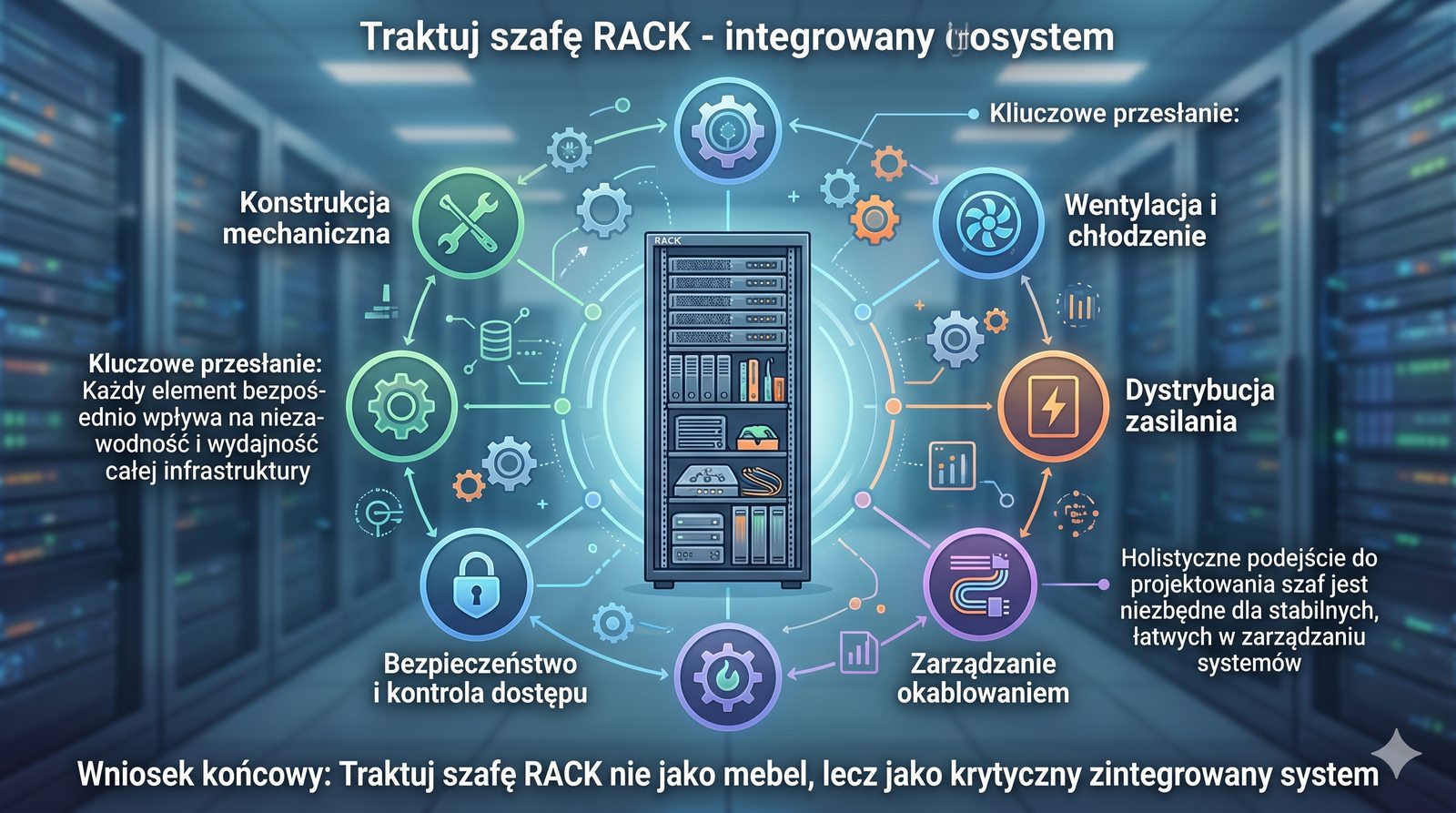

Szafa dystrybucyjna RACK to znacznie więcej niż metalowa skrzynka na sprzęt, to zintegrowany ekosystem, którego prawidłowy dobór i instalacja mają fundamentalne znaczenie dla niezawodności całej sieci. W module omówiliśmy wszystkie kluczowe aspekty związane z szafami, począwszy od standardów wymiarowych, przez rodzaje konstrukcji, aż po zaawansowane systemy chłodzenia i zarządzania zasilaniem. Świadome planowanie rozmieszczenia urządzeń, systemów chłodzenia i organizacji okablowania jest cechą profesjonalnej instalacji. Każdy z omówionych elementów ma bezpośredni wpływ na niezawodność i wydajność zainstalowanych systemów.

Holistyczne podejście do projektowania szafy RACK, uwzględniające wszystkie aspekty jednocześnie, jest kluczem do stworzenia stabilnej i łatwej w zarządzaniu infrastruktury. Pamiętajmy, że oszczędności na szafie i jej wyposażeniu mogą prowadzić do kosztownych awarii i przestojów w przyszłości. Inwestycja w wysokiej jakości szafę i akcesoria zwraca się wielokrotnie w ciągu całego cyklu życia infrastruktury sieciowej. Zachęcam do stosowania zdobytej wiedzy w praktyce projektowej i administracyjnej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) jako zintegrowany system infrastruktury.

Po zakończeniu prezentacji zapraszam do zadawania pytań dotyczących omówionych zagadnień związanych z szafami dystrybucyjnymi RACK. Jeśli któryś z tematów wymaga dodatkowego wyjaśnienia lub chcieliby Państwo pogłębić wiedzę w konkretnym obszarze, teraz jest najlepszy moment. Szczególnie zachęcam do pytań dotyczących praktycznych aspektów projektowania i doboru szaf do konkretnych zastosowań. Pytania mogą dotyczyć zarówno standardów i norm, jak i praktycznych przykładów z życia wziętych.

W trakcie sesji pytań omówimy również najczęstsze błędy popełniane przy projektowaniu instalacji RACK oraz sposoby ich unikania. Jeśli mają Państwo własne doświadczenia lub wątpliwości związane z konkretnymi projektami, chętnie przedyskutujemy je na forum. Celem tej sesji jest nie tylko utrwalenie wiedzy, ale również rozwianie wszelkich wątpliwości przed przejściem do kolejnych modułów. Zachęcam do aktywnego udziału w dyskusji.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) - temat modułu 3b.

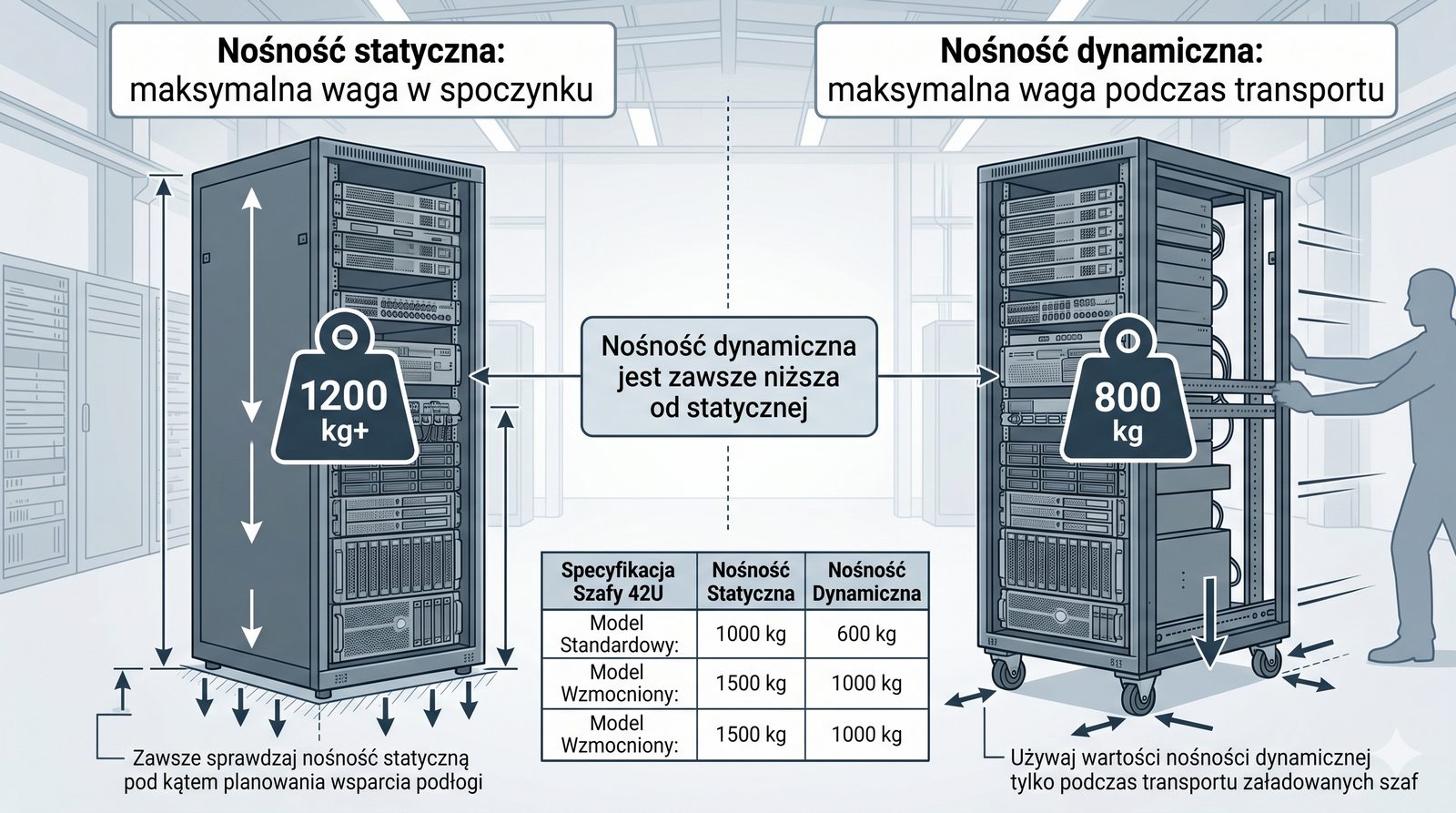

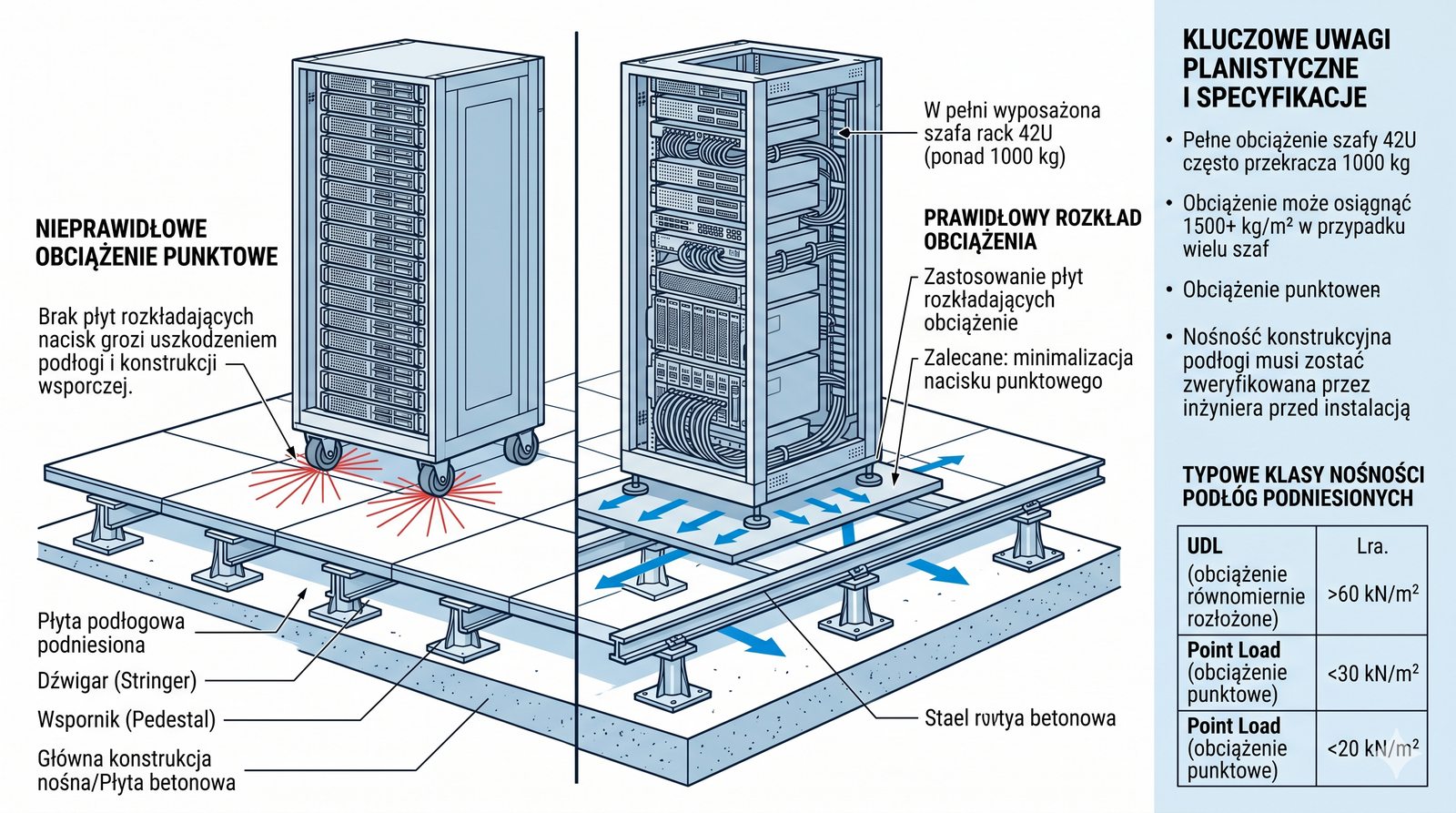

Producenci szaf RACK podają dwie wartości nośności, które należy rozróżniać przy planowaniu obciążenia szafy. Obciążalność statyczna określa maksymalny ciężar, jaki szafa może bezpiecznie utrzymać w bezruchu w docelowej lokalizacji, z uwzględnieniem wszystkich zamontowanych urządzeń. Obciążalność dynamiczna jest zawsze niższa i dotyczy sytuacji transportu szafy na kółkach, kiedy konstrukcja jest narażona na dodatkowe siły i wstrząsy. Wartości te są określane przez producenta w specyfikacji technicznej i zależą od konstrukcji szkieletu oraz jakości zastosowanych materiałów.

Przy planowaniu rozmieszczenia urządzeń w szafie należy sumować ich ciężar i porównywać z obciążalnością statyczną, pamiętając o zostawieniu marginesu bezpieczeństwa. W przypadku konieczności przemieszczenia w pełni wyposażonej szafy kluczowa staje się nośność dynamiczna, która jest niższa niż nośność statyczna. W praktyce zaleca się, aby łączny ciężar urządzeń nie przekraczał 80% nośności statycznej szafy. Przekroczenie dopuszczalnej nośności może prowadzić do deformacji konstrukcji i stanowić zagrożenie dla sprzętu i personelu.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), dla której producent podaje dwie wartości nośności.

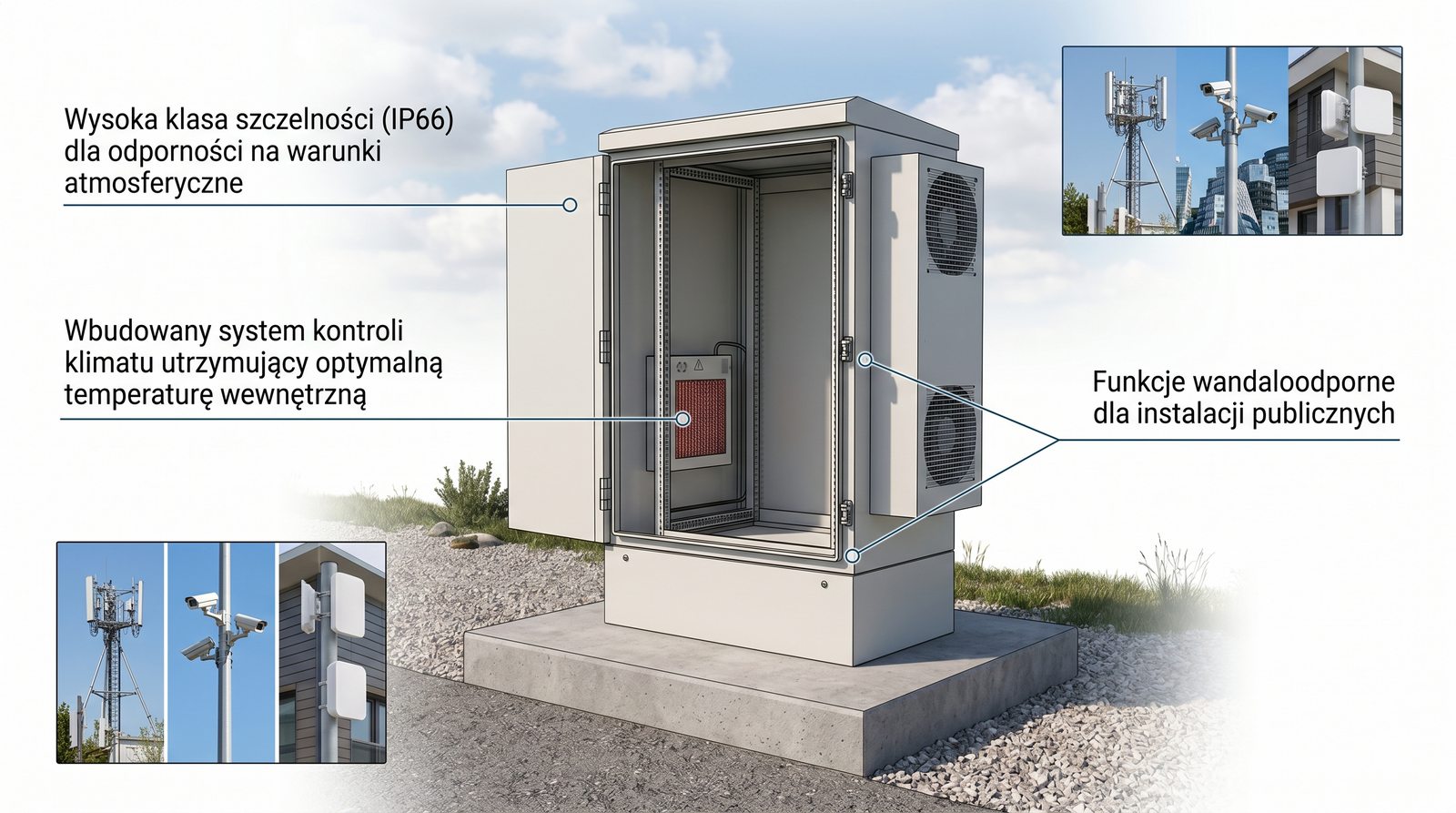

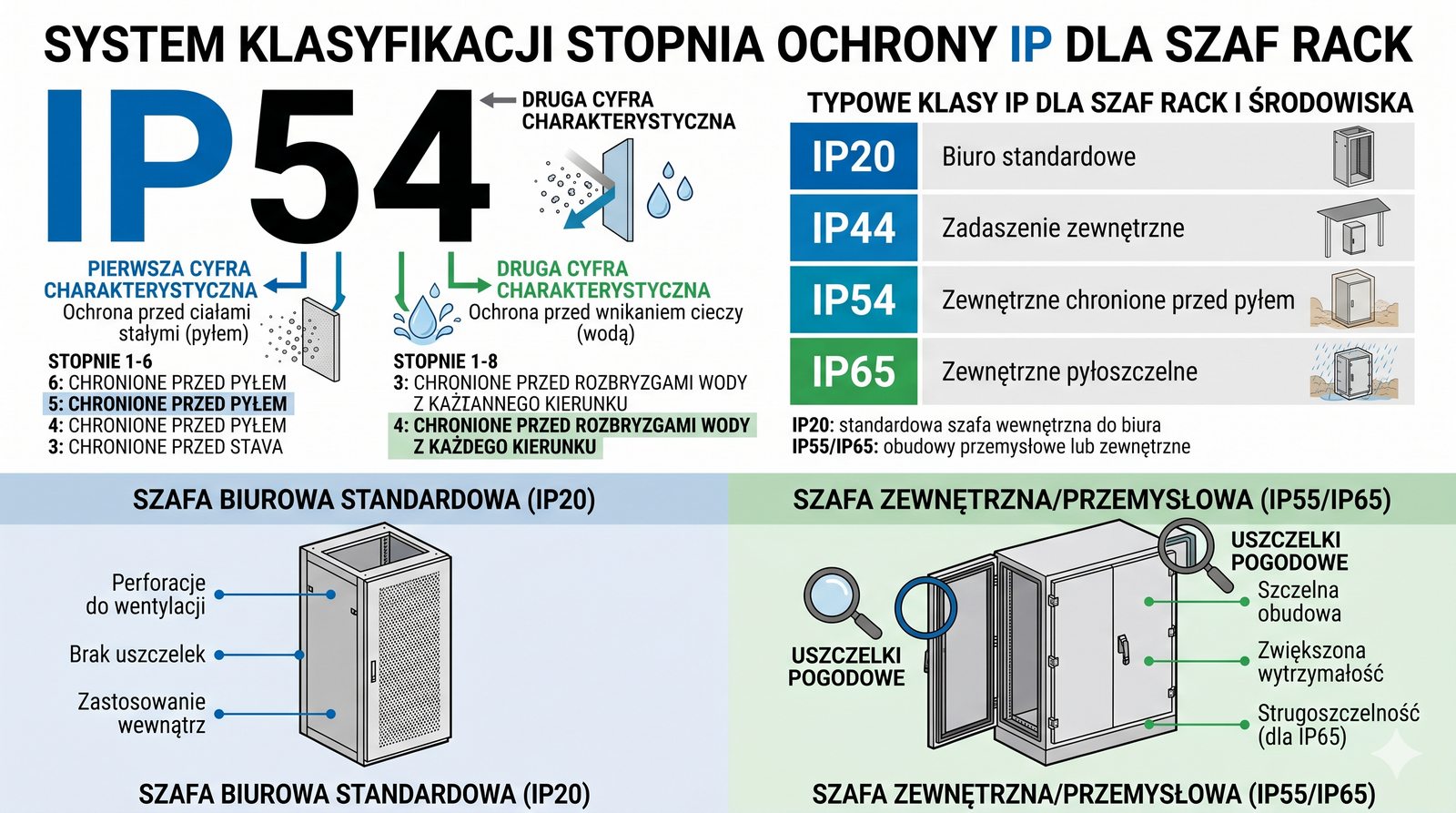

Stopień ochrony IP określa odporność obudowy szafy na wnikanie ciał stałych i wilgoci, co ma kluczowe znaczenie przy doborze szafy do warunków środowiskowych. Pierwsza cyfra w kodzie IP oznacza ochronę przed ciałami stałymi i pyłem w skali od 0 do 6, w której 6 oznacza całkowitą pyłoszczelność. Druga cyfra określa ochronę przed wodą w skali od 0 do 9, w której wyższe wartości oznaczają ochronę przed silnymi strumieniami wody lub zanurzeniem. Typowa szafa biurowa ma stopień ochrony IP20, co oznacza ochronę przed obiektami większymi niż 12,5 milimetra, ale brak ochrony przed wodą.

W środowiskach przemysłowych, magazynach i halach produkcyjnych, gdzie występuje duże zapylenie lub wilgoć, stosuje się szafy o wyższym stopniu ochrony, najczęściej IP54 lub IP65. Szafy zewnętrzne montowane na zewnątrz budynków muszą mieć stopień ochrony co najmniej IP66, aby być odporne na deszcz i wiatr. Wybór odpowiedniego stopnia ochrony IP ma wpływ na chłodzenie, ponieważ szczelna obudowa ogranicza przepływ powietrza i może wymagać zastosowania aktywnego chłodzenia. Przy wyborze szafy należy zawsze uwzględnić warunki środowiskowe miejsca instalacji.

Skróty użyte w tym slajdzie:
IP - Ingress Protection - stopień ochrony obudowy przed ciałami stałymi i wodą.
IEC 60529 - międzynarodowa norma definiująca stopnie ochrony IP.

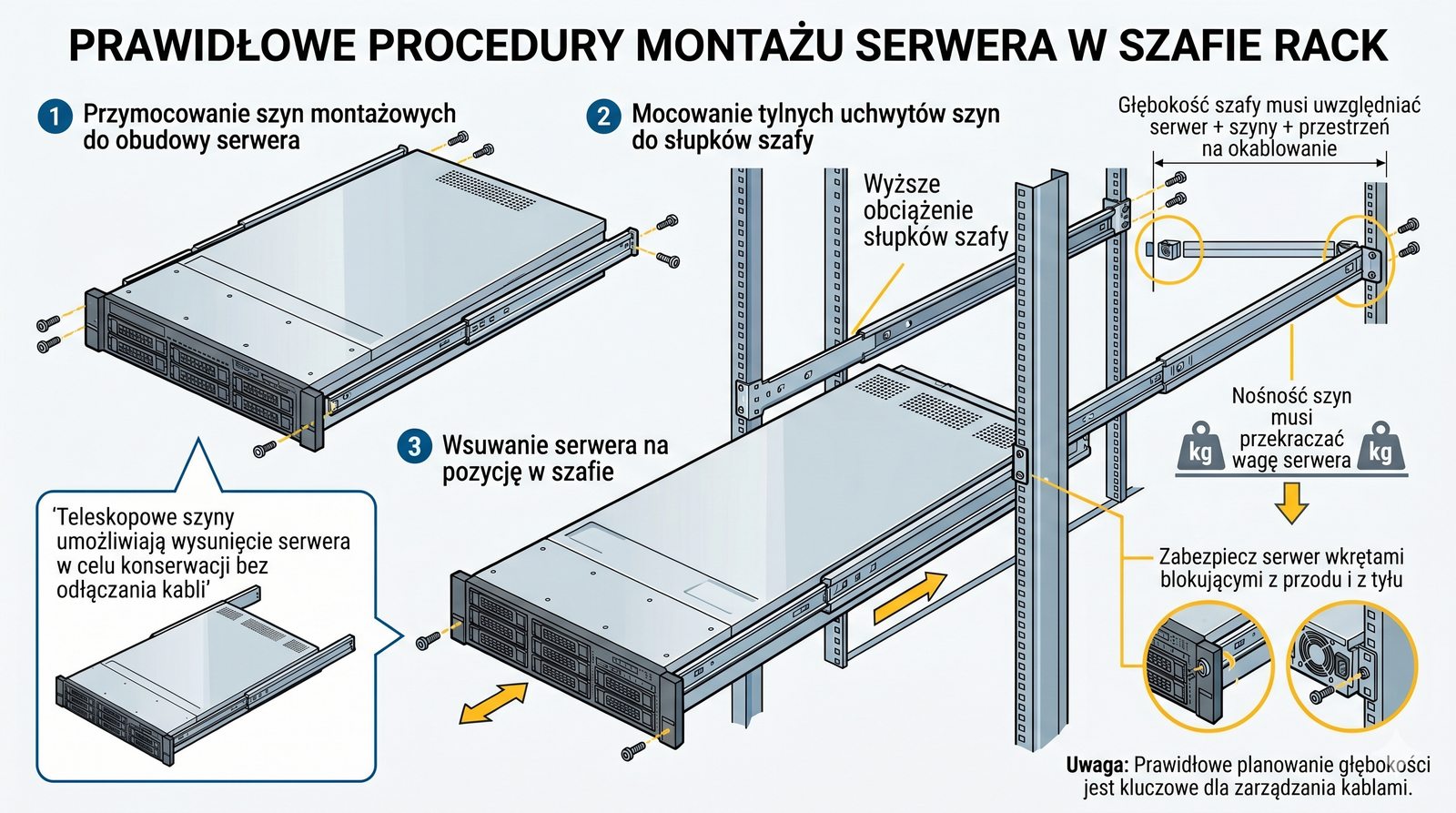

Montaż serwerów w szafie RACK różni się od montażu przełączników sieciowych, ponieważ serwery są cięższe, głębsze i wymagają lepszego chłodzenia. Serwery montuje się na specjalnych szynach montażowych dostarczanych przez producenta, które przykręca się do przednich i tylnych szyn RACK. Wiele systemów szyn jest teleskopowych, co pozwala na wysunięcie działającego serwera z szafy w celu wykonania czynności serwisowych. Umożliwia to wymianę podzespołów bez konieczności wyłączania serwera i demontażu go z szafy.

Przy montażu serwerów należy zachować odpowiednie odstępy między urządzeniami, aby zapewnić swobodny przepływ powietrza niezbędny do chłodzenia. Ciężkie serwery montuje się w dolnej części szafy, aby obniżyć środek ciężkości i zwiększyć stabilność. W szafach serwerowych kluczowe jest zastosowanie drzwi perforowanych i paneli zaślepiających, które zapewniają odpowiedni przepływ powietrza. Dobór odpowiedniej głębokości szafy do długości serwerów z szynami i okablowaniem jest niezbędny dla prawidłowej instalacji.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której montuje się serwery na szynach.
1U - wysokość montażowa serwera wyrażona w jednostkach U.

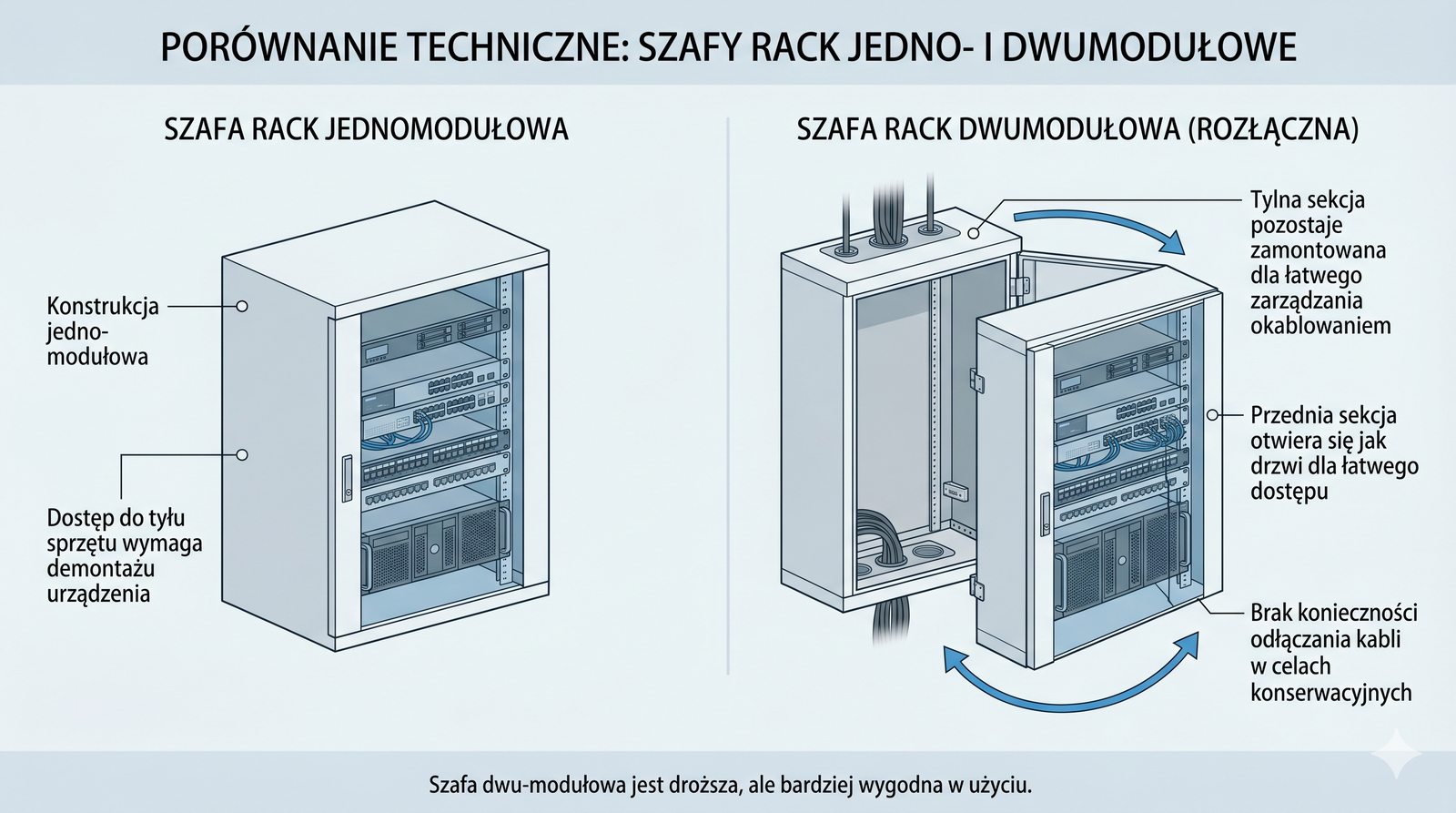

Szafy wiszące występują w dwóch podstawowych wariantach konstrukcyjnych: jednomodułowym i dwumodułowym, które różnią się dostępem do wnętrza i wygodą serwisowania. Szafa jednomodułowa to prosta, pojedyncza obudowa, w której dostęp do tylnej części urządzeń wymaga ich demontażu, co jest uciążliwe przy częstych zmianach konfiguracji. Szafa dwumodułowa składa się z dwóch części połączonych zawiasami, gdzie część tylna montowana jest na stałe do ściany, a część przednia z urządzeniami otwiera się jak drzwi. Rozwiązanie dwumodułowe zapewnia wygodny dostęp do tyłu sprzętu bez konieczności demontażu, co znacząco ułatwia prace serwisowe.

Szafy dwumodułowe są droższe od jednomodułowych, ale w dłuższej perspektywie ich wygoda eksploatacji przewyższa różnicę w cenie. Przy wyborze między tymi rozwiązaniami należy uwzględnić częstotliwość planowanych prac serwisowych i rekonfiguracji. W przypadku szaf jednomodułowych warto zaplanować rozmieszczenie urządzeń w taki sposób, aby dostęp do tylnych złącz był możliwy bez demontażu całego sprzętu. W praktyce szafy dwumodułowe są zalecane do zastosowań, w których przewiduje się częste zmiany w okablowaniu lub rozbudowę infrastruktury.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) w wersji wiszącej, jedno- lub dwumodułowej.
1U - wysokość urządzenia montowanego w szafie.

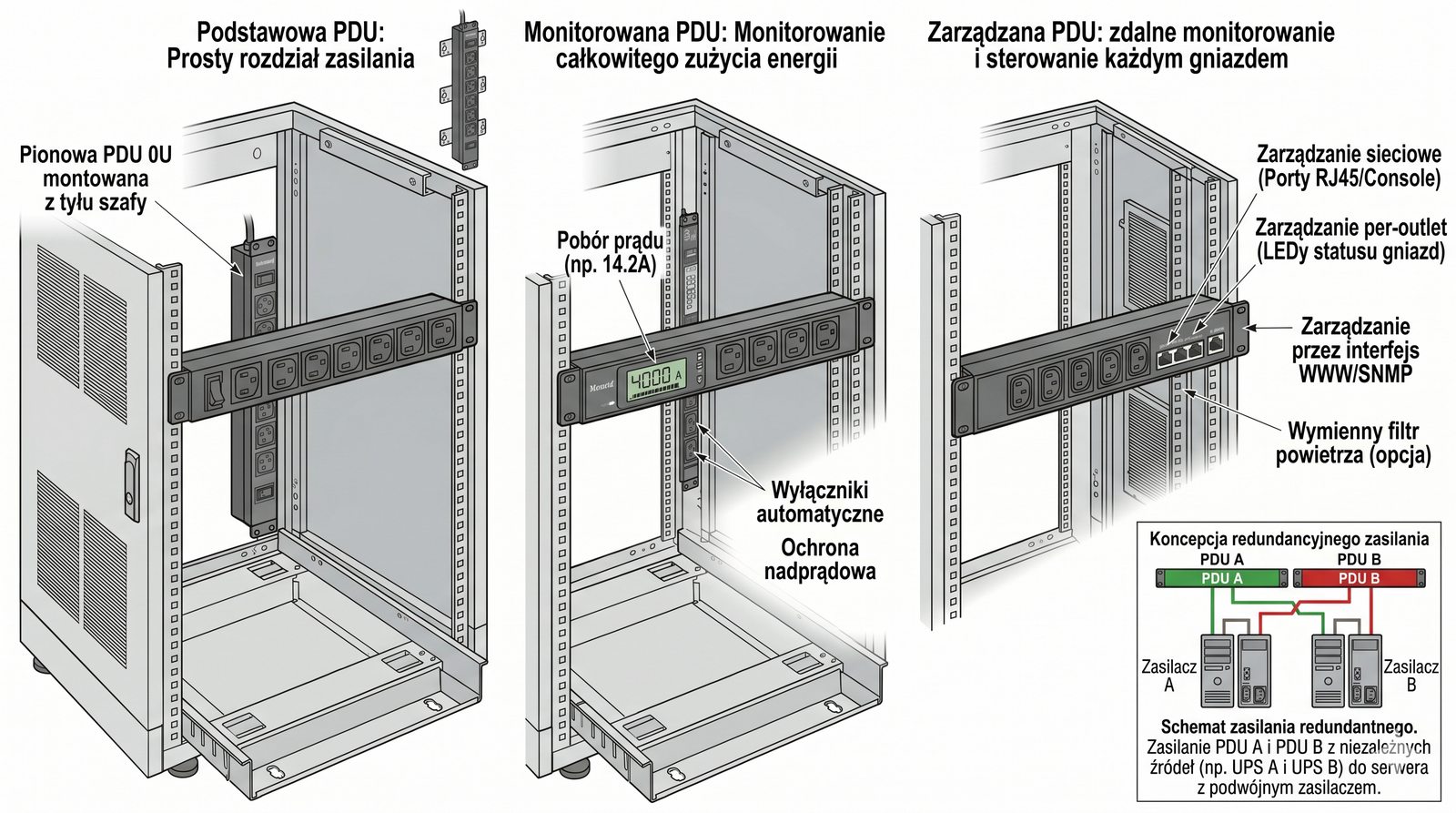

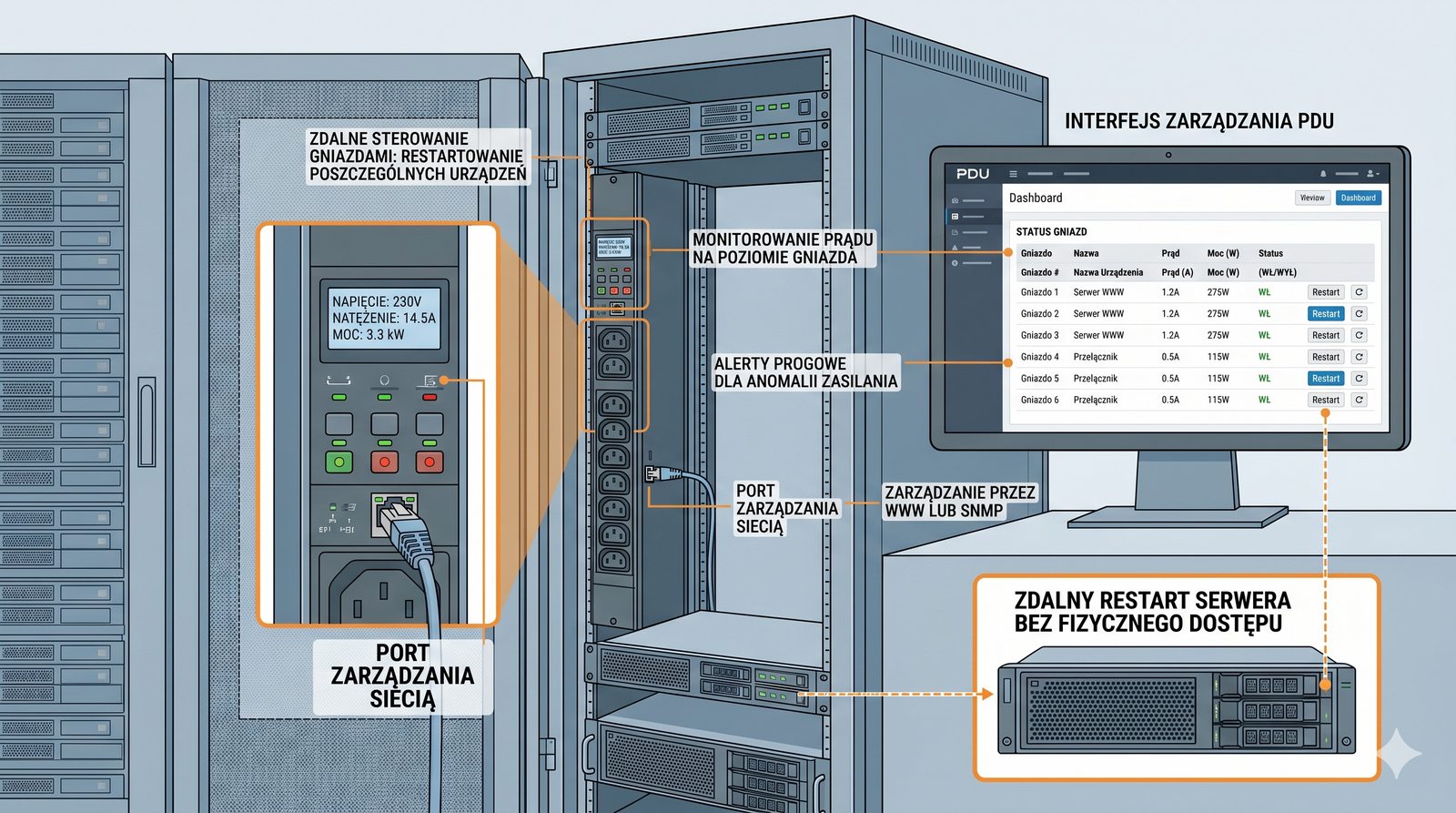

Inteligentne listwy PDU to zaawansowane urządzenia zasilające, które wykraczają daleko poza podstawową funkcję dystrybucji energii elektrycznej w szafie RACK. Dzięki wbudowanemu interfejsowi sieciowemu umożliwiają administratorowi zdalny podgląd parametrów zasilania w czasie rzeczywistym przez przeglądarkę internetową. Zaawansowane modele pozwalają na monitorowanie poboru mocy, prądu i napięcia dla każdego gniazdka z osobna, co ułatwia optymalizację obciążenia szafy. Możliwość zdalnego wyłączania i włączania poszczególnych gniazdek pozwala na twardy restart zawieszonych urządzeń bez konieczności fizycznej wizyty w serwerowni.

Inteligentne PDU oferują również funkcje alarmowe, które powiadamiają administratora o przekroczeniu progów prądowych lub temperaturowych. Niektóre modele są wyposażone w czujniki temperatury i wilgotności, co pozwala na kompleksowe monitorowanie warunków środowiskowych w szafie. W dużych centrach danych inteligentne PDU są nieocenionym narzędziem do zarządzania energią i optymalizacji kosztów operacyjnych. Dzięki integracji z systemami DCIM dane z listew PDU mogą być wykorzystywane do planowania wydajności i rozbudowy infrastruktury.

Skróty użyte w tym slajdzie:
PDU - Power Distribution Unit - zarządzalna listwa zasilająca.
RACK - szafa (stojak), w której montuje się inteligentne PDU.
WWW - World Wide Web - interfejs przeglądarkowy do zdalnego zarządzania PDU.

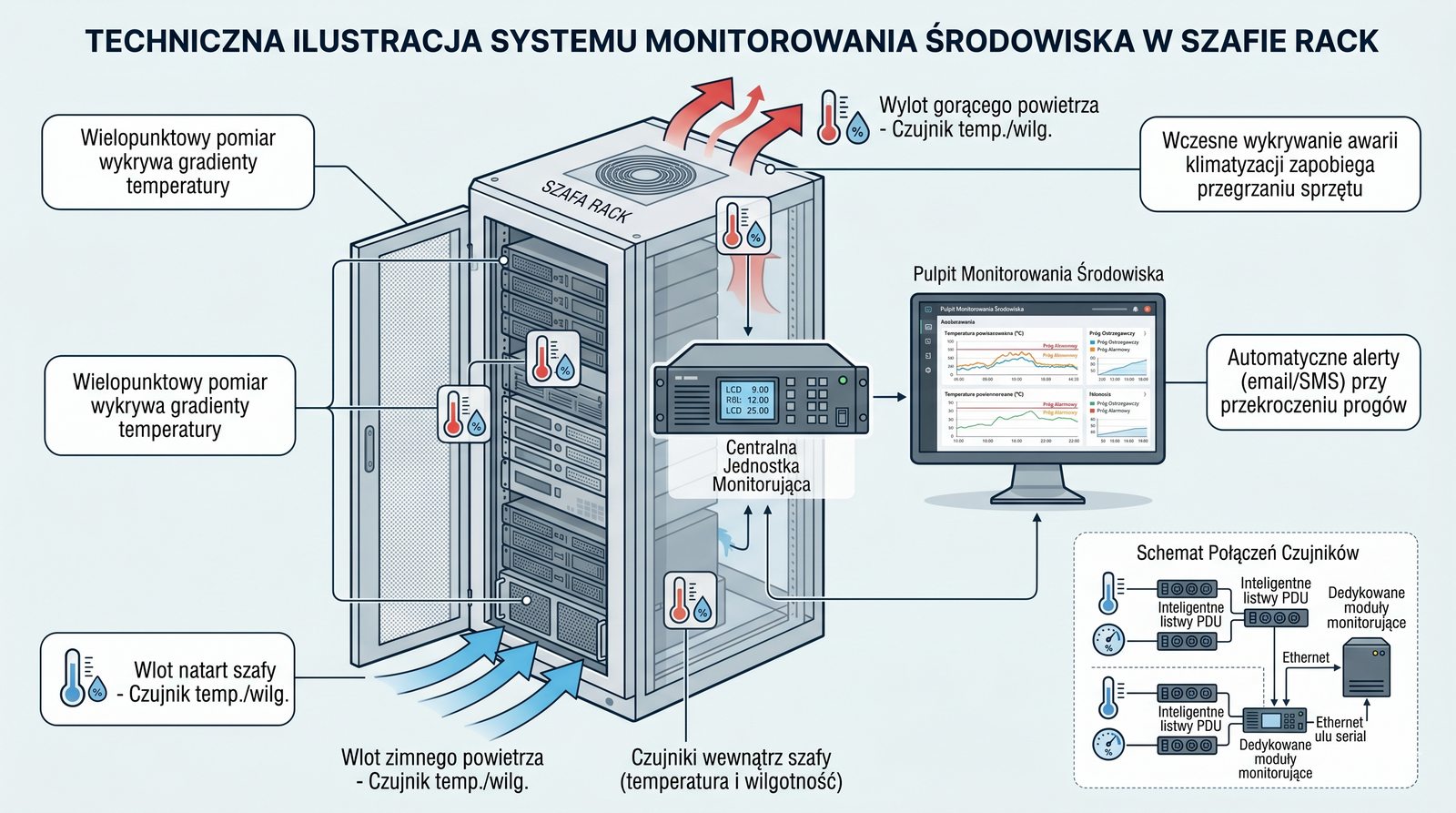

Systemy monitoringu warunków środowiskowych w szafie RACK pozwalają na ciągłe śledzenie temperatury, wilgotności i innych parametrów kluczowych dla bezpiecznej pracy urządzeń. Czujniki rozmieszcza się w strategicznych punktach szafy, takich jak dolna część z przodu i górna część z tyłu, aby monitorować różnicę temperatur między zimnym a gorącym korytarzem. Zaawansowane systemy mogą również mierzyć przepływ powietrza, wykrywać obecność dymu oraz monitorować stan drzwi szafy. Wszystkie dane są zbierane centralnie i dostępne poprzez interfejs sieciowy lub system zarządzania infrastrukturą.

Systemy monitoringu wysyłają automatyczne alerty w przypadku przekroczenia progów alarmowych, co pozwala na szybką reakcję na awarię klimatyzacji lub wentylatorów. Wczesne wykrycie wzrostu temperatury może zapobiec przegrzaniu sprzętu i kosztownym awariom, zanim dojdzie do uszkodzenia urządzeń. Coraz więcej inteligentnych listew PDU ma wbudowane czujniki środowiskowe, co integruje monitoring zasilania i warunków w jednym urządzeniu. Inwestycja w monitoring środowiskowy jest niewielka w porównaniu z kosztami przestoju spowodowanego awarią sprzętu.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której monitoruje się warunki środowiskowe.
PDU - Power Distribution Unit - do którego często podłącza się czujniki środowiskowe.
SMS - Short Message Service - krótka wiadomość tekstowa jako kanał alertów.

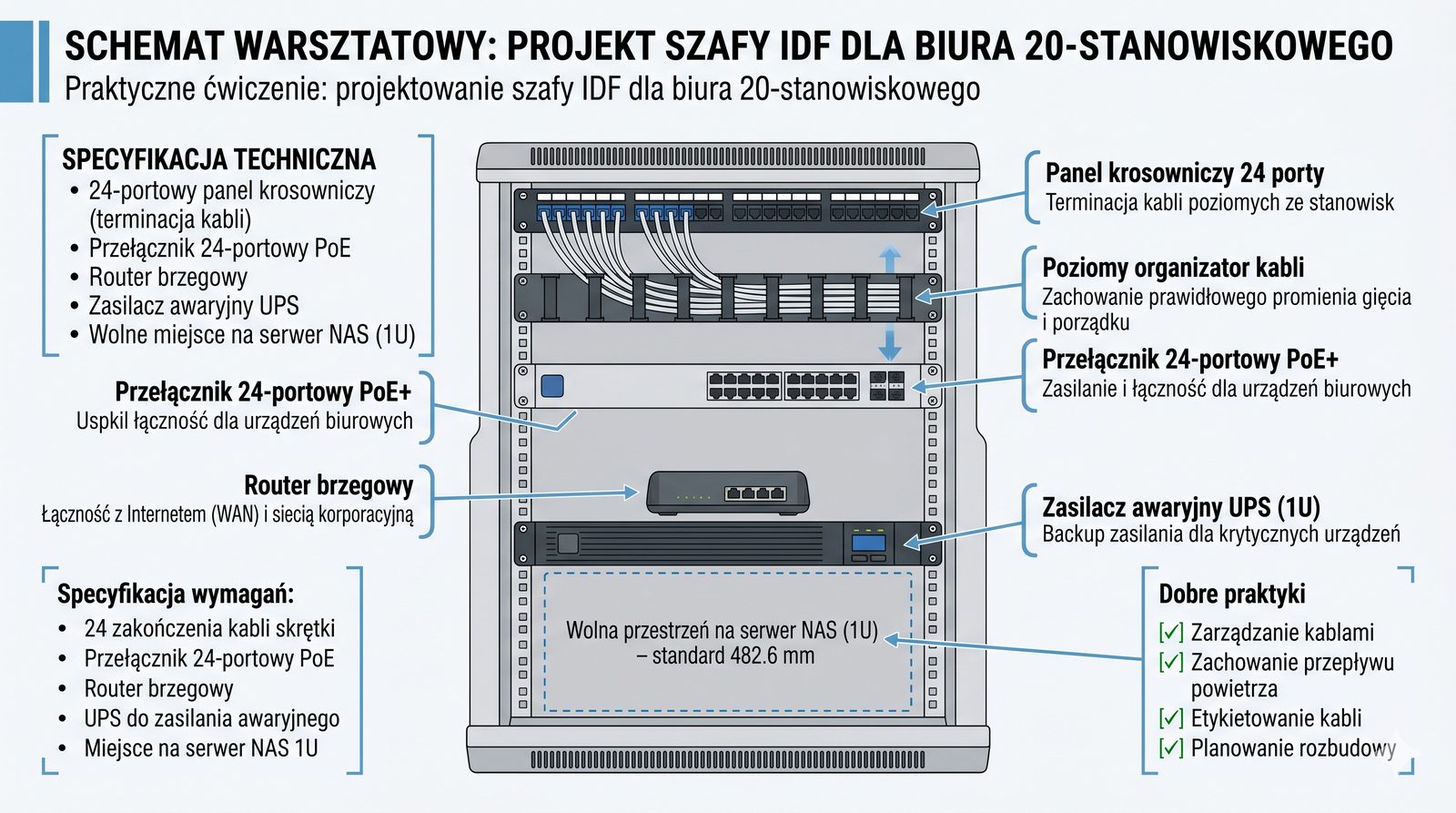

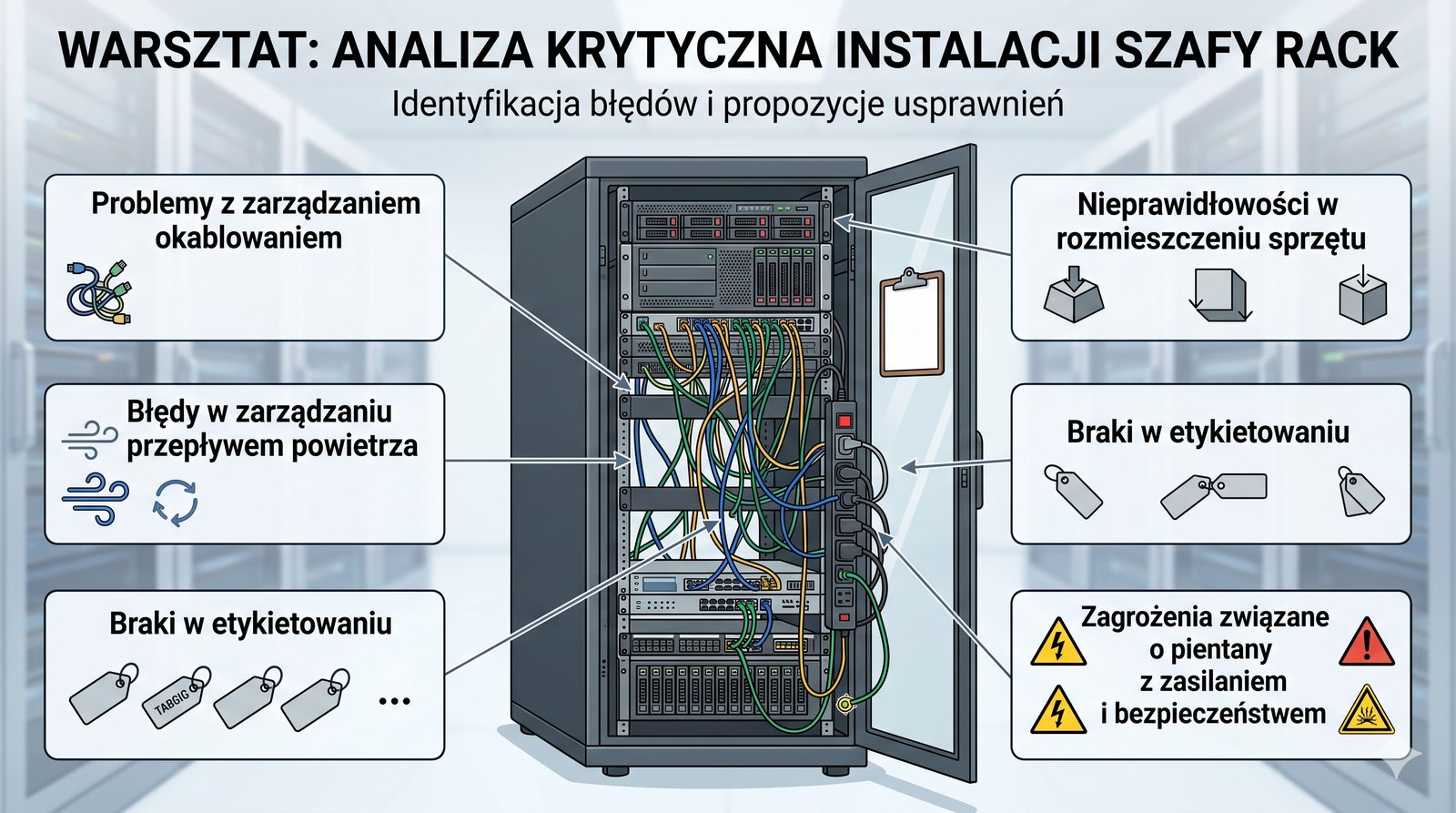

W ramach warsztatu uczestnicy zaprojektują wyposażenie szafy wiszącej 12U dla małego biura zatrudniającego 20 pracowników, co stanowi doskonałe ćwiczenie praktyczne. W szafie należy uwzględnić zakończenie 24 torów kablowych od gniazdek abonenckich, co wymaga zastosowania jednego lub dwóch paneli krosowniczych. Należy również zaplanować miejsce na 24-portowy przełącznik z obsługą PoE do zasilania telefonów i punktów dostępowych, router brzegowy oraz zasilacz UPS. Dodatkowo trzeba zostawić wolną przestrzeń 1U na przyszły serwer NAS, który może być dodany w późniejszym etapie rozbudowy.

Uczestnicy warsztatu powinni narysować schemat rozmieszczenia urządzeń w szafie z uwzględnieniem paneli krosowniczych, organizerów kabli i listew PDU. Kluczowe jest zastosowanie poznanych dobrych praktyk, takich jak montowanie ciężkich urządzeń na dole i naprzemienne rozmieszczanie paneli z przełącznikami. Należy również uwzględnić panele zaślepiające w wolnych slotach oraz odpowiednią wentylację szafy. Po zakończeniu projektu grupy prezentują swoje rozwiązania i dyskutują nad optymalnym rozmieszczeniem poszczególnych elementów.

Skróty użyte w tym slajdzie:
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny (szafa piętrowa).
RACK - szafa (stojak) w wersji wiszącej 12U.
12U - wysokość szafy wyrażona w jednostkach U.
PoE - Power over Ethernet - zasilanie urządzeń przez okablowanie Ethernet.
UPS - Uninterruptible Power Supply - zasilacz awaryjny.
NAS - Network Attached Storage - serwer plików udostępniający pamięć w sieci.
1U - wysokość przyszłego serwera NAS wyrażona w jednostkach U.

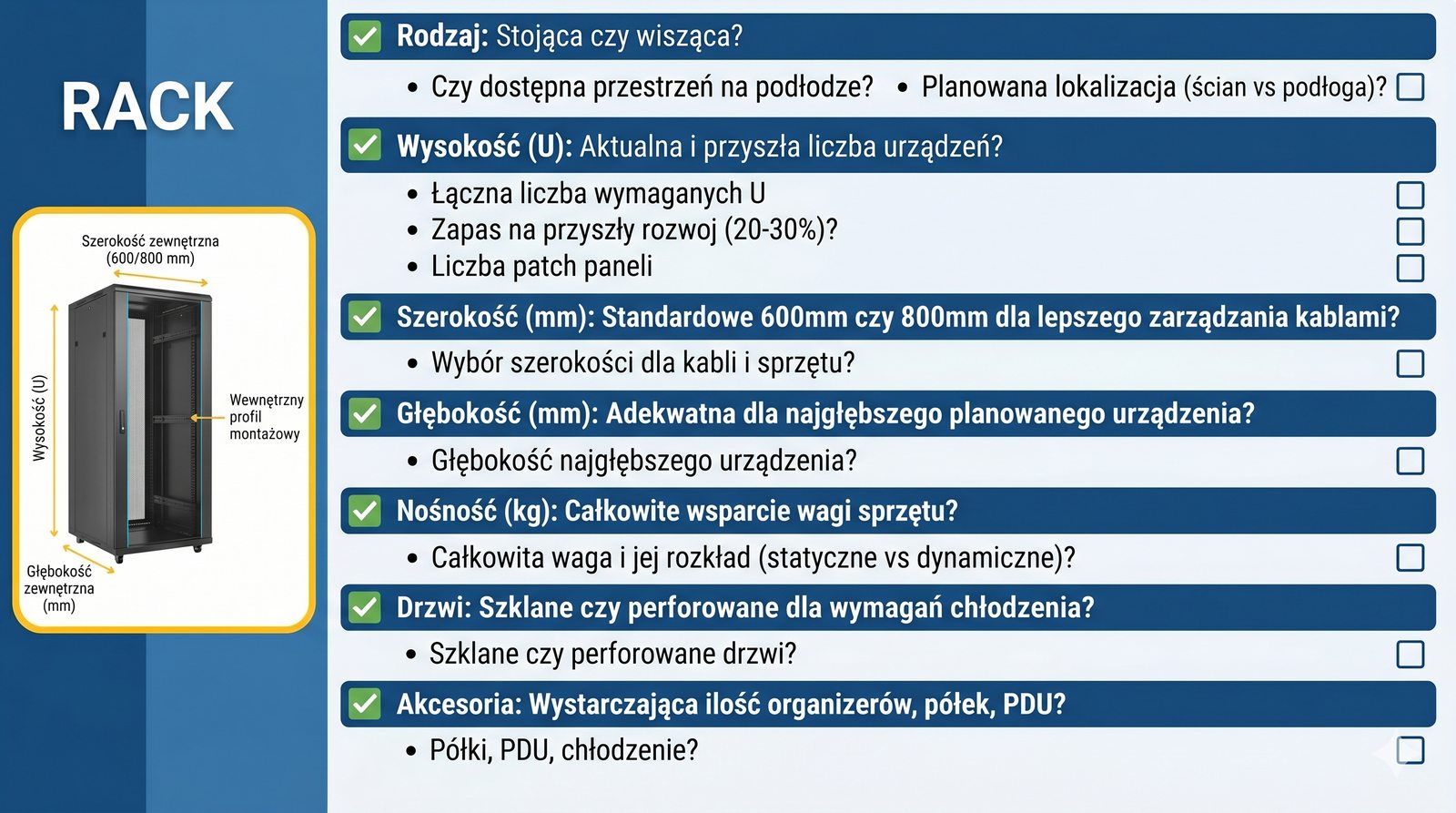

Przed zakupem szafy RACK warto przejść przez systematyczną checklistę, która pomoże dobrać optymalny model do konkretnych potrzeb. Pierwszym pytaniem jest wybór między szafą stojącą a wiszącą, który zależy od dostępnej przestrzeni i ilości sprzętu do zamontowania. Następnie należy określić wymaganą wysokość w jednostkach U, uwzględniając nie tylko bieżące potrzeby, ale także rezerwę na przyszłą rozbudowę. Szerokość zewnętrzna szafy 600 lub 800 milimetrów ma wpływ na wygodę zarządzania kablami i powinna być dobrana do przewidywanej gęstości okablowania.

Głębokość szafy musi być wystarczająca dla najdłuższego planowanego urządzenia, zazwyczaj serwera, z uwzględnieniem szyn montażowych i okablowania. Nośność szafy powinna przekraczać sumaryczny ciężar wszystkich urządzeń z zachowaniem rozsądnego marginesu bezpieczeństwa. Wybór drzwi szklanych lub perforowanych zależy od wymagań chłodzenia, a liczba akcesoriów, takich jak organizery i listwy PDU, musi być dostosowana do planowanej konfiguracji. Przejście przez wszystkie punkty checklisty przed zakupem pozwoli uniknąć kosztownych pomyłek i konieczności wymiany szafy w przyszłości.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), której dobór wspiera niniejsza checklista.
U - unit - jednostka wysokości montażowej równa 44,45 mm.
PDU - Power Distribution Unit - listwa zasilająca do montażu w szafie.

Po zakończeniu warsztatu projektowego zapraszam do zadawania pytań dotyczących zarówno omówionych zagadnień, jak i samodzielnie wykonanych projektów szaf IDF. Jeśli napotkali Państwo trudności przy planowaniu rozmieszczenia urządzeń w ograniczonej przestrzeni 12U, teraz jest dobry moment, aby o nich porozmawiać. Sesja pytań i odpowiedzi pozwoli wyjaśnić wszelkie wątpliwości i utrwalić zdobytą wiedzę praktyczną. Zachęcam do dzielenia się swoimi spostrzeżeniami i alternatywnymi rozwiązaniami projektowymi.

W trakcie dyskusji omówimy również sytuacje szczególne, takie jak konieczność zastosowania PoE dla wszystkich portów czy integracja z istniejącą infrastrukturą. Jeśli mają Państwo pytania dotyczące konkretnych produktów dostępnych na rynku lub chcieliby Państwo poznać rekomendacje dotyczące sprawdzonych rozwiązań, chętnie podzielę się swoim doświadczeniem. Warto pamiętać, że w projektowaniu nie ma jednego idealnego rozwiązania, a każdy projekt wymaga indywidualnego podejścia. Aktywny udział w dyskusji pomoże Państwu lepiej przygotować się do samodzielnej pracy projektowej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) - główny temat warsztatu.
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny.
PDU - Power Distribution Unit - listwa zasilająca omawiana w kontekście projektów.

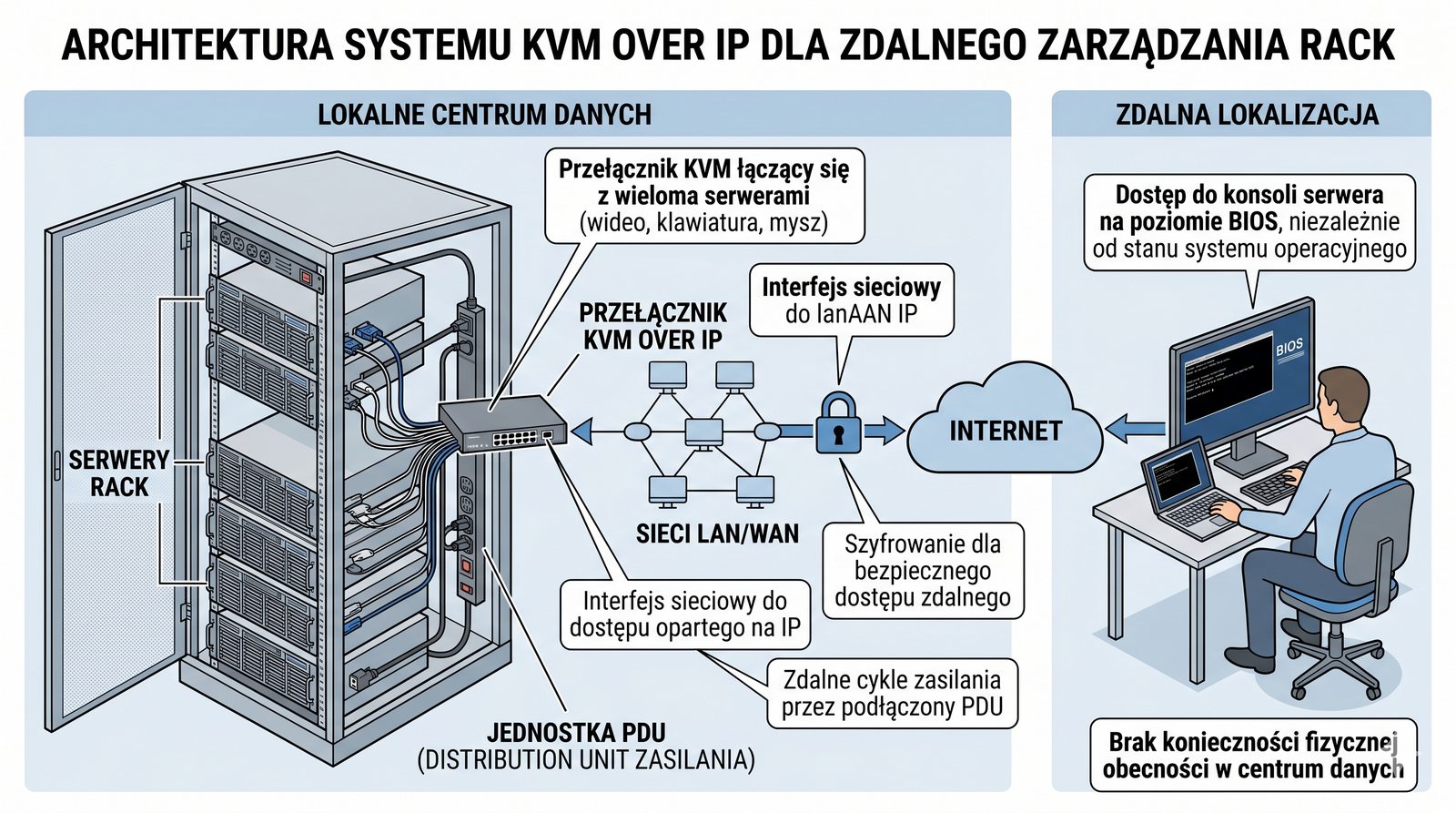

Przełączniki KVM pozwalają na obsługę wielu serwerów za pomocą jednego zestawu monitora, klawiatury i myszy, co znacząco oszczędza miejsce i koszty w serwerowni. Tradycyjne przełączniki KVM wymagają fizycznego połączenia z każdym serwerem za pomocą dedykowanych kabli, co ogranicza zasięg do kilkunastu metrów. Nowoczesne przełączniki KVM over IP digitalizują sygnał wideo i przesyłają go przez sieć komputerową, umożliwiając zdalny dostęp z dowolnego miejsca na świecie. Dzięki temu administrator może uzyskać zdalny dostęp do konsoli serwera na poziomie BIOS-u, niezależnie od zainstalowanego systemu operacyjnego.

KVM over IP to potężne narzędzie do zdalnego zarządzania serwerownią, które pozwala na diagnozowanie i naprawę problemów bez fizycznej obecności w serwerowni. Wiele rozwiązań KVM oferuje również funkcje wirtualnego nośnika, umożliwiające zdalne montowanie obrazów ISO do reinstalacji systemów. Przełączniki KVM montuje się zazwyczaj w szafie RACK na 1U lub 2U miejsca, w zależności od liczby obsługiwanych serwerów. W dużych środowiskach KVM over IP jest standardowym wyposażeniem każdej serwerowni.

Skróty użyte w tym slajdzie:
KVM - Keyboard, Video, Mouse - przełącznik pozwalający obsługiwać wiele serwerów jednym zestawem konsoli.
KVM over IP - rozszerzenie KVM umożliwiające zdalny dostęp do konsoli serwera przez sieć.
BIOS - Basic Input/Output System - podstawowy system wejścia/wyjścia dostępny niezależnie od systemu operacyjnego.
OS - Operating System - system operacyjny.

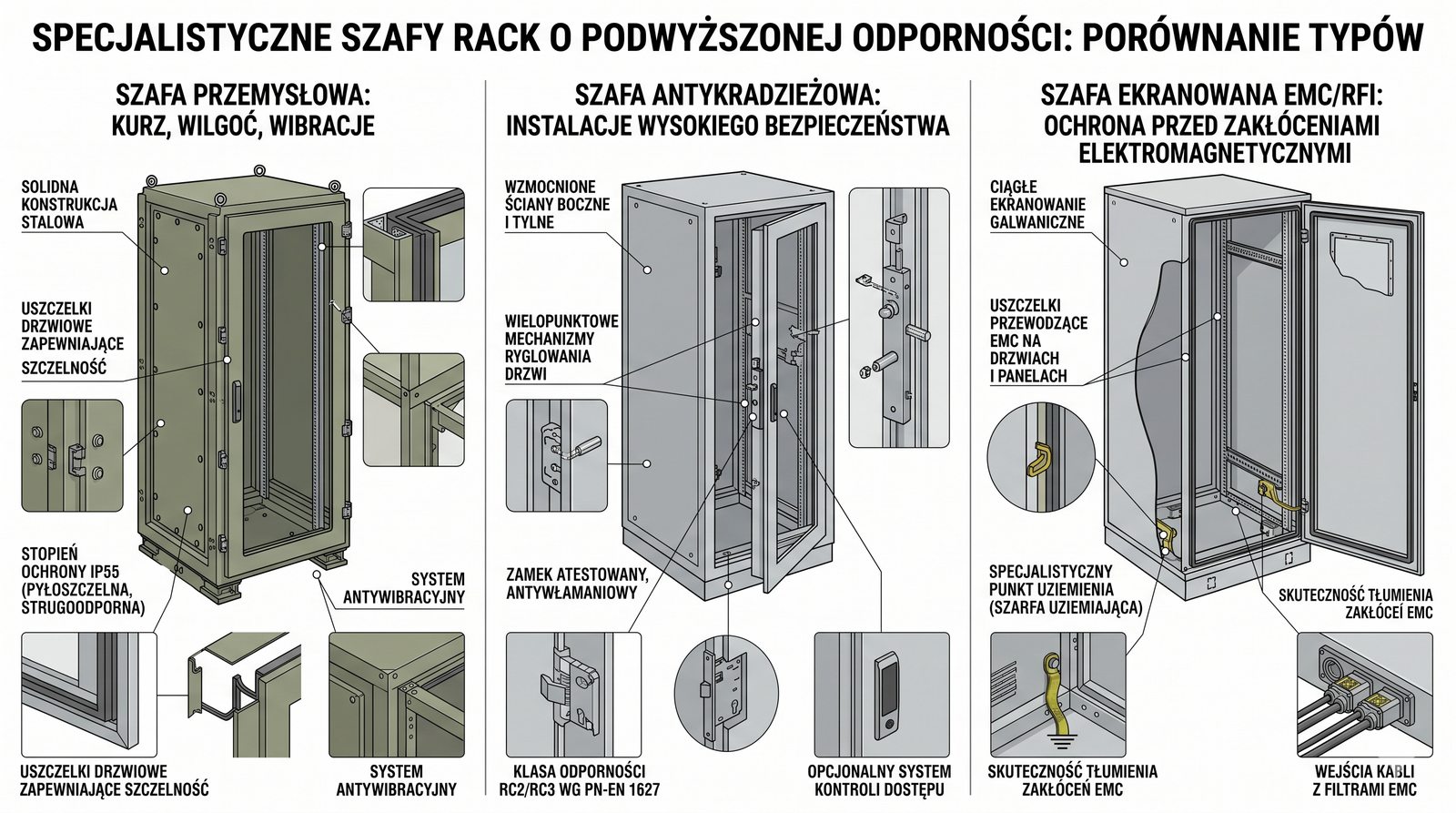

Oprócz standardowych szaf biurowych i serwerowych istnieją modele specjalistyczne przeznaczone do ekstremalnych warunków pracy. Szafy przemysłowe charakteryzują się wysokim stopniem ochrony IP, najczęściej IP55 lub wyższym, oraz odpornością na wibracje i szerokim zakresem temperatur. Są one stosowane w halach produkcyjnych, magazynach i na zewnątrz budynków, gdzie standardowe szafy nie spełniłyby swojej funkcji. Szafy antywłamaniowe posiadają wzmocnioną konstrukcję i wielopunktowe zamki, zapewniające wysoki poziom bezpieczeństwa fizycznego dla krytycznej infrastruktury.

Szafy ekranowane EMC są przeznaczone do środowisk o bardzo silnych zakłóceniach elektromagnetycznych, takich jak zakłady przemysłowe z dużymi silnikami i transformatorami. Ich konstrukcja zapewnia skuteczne ekranowanie przed emisją zakłóceń z zewnątrz oraz ogranicza emisję z urządzeń wewnątrz szafy. Szafy zewnętrzne wyposażone są w systemy kontroli klimatu, ogrzewanie i chłodzenie, aby utrzymać sprzęt w optymalnych warunkach niezależnie od pogody. Wybór szafy specjalistycznej musi być poprzedzony dokładną analizą warunków środowiskowych i wymagań bezpieczeństwa.

Skróty użyte w tym slajdzie:
IP - Ingress Protection - stopień ochrony obudowy.
EMC - Electromagnetic Compatibility - kompatybilność elektromagnetyczna.
RFI - Radio Frequency Interference - zakłócenia o częstotliwości radiowej.
IP55 - stopień ochrony charakteryzujący szafy przemysłowe.

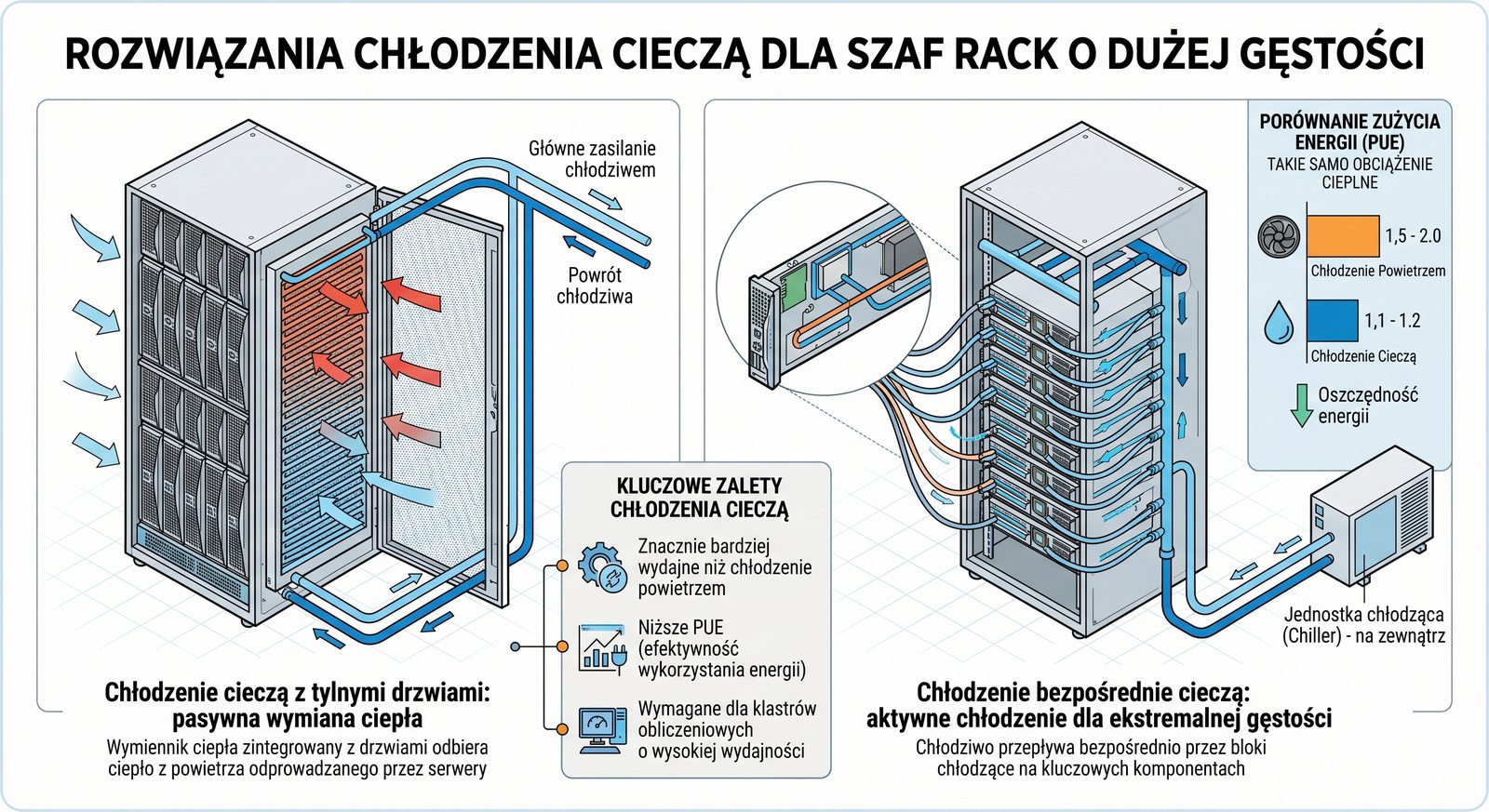

W ekstremalnie gęstych środowiskach obliczeniowych, takich jak klastry HPC i centra danych o wysokiej gęstości mocy, tradycyjne chłodzenie powietrzem staje się niewystarczające. W odpowiedzi na to wyzwanie powstały systemy chłodzenia cieczą, które są znacznie bardziej efektywne w odprowadzaniu ciepła niż powietrze. Najprostszą formą są chłodzone wodą tylne drzwi szafy, które działają jako wymiennik ciepła, odbierając ciepło z powietrza wydmuchiwanego przez urządzenia. Bardziej zaawansowane systemy doprowadzają ciecz chłodzącą bezpośrednio do procesorów i innych komponentów serwera za pomocą dedykowanych bloków wodnych.

Chłodzenie cieczą pozwala na odprowadzenie znacznie większych ilości ciepła niż powietrze, co umożliwia większe zagęszczenie sprzętu w szafie. Systemy te są również bardziej energooszczędne, ponieważ pompowanie cieczy wymaga mniej energii niż napędzanie wentylatorów o dużej wydajności. Wdrożenie chłodzenia cieczą wymaga jednak specjalistycznej infrastruktury, w tym instalacji hydraulicznej i systemów uzdatniania wody. Coraz więcej nowoczesnych centrów danych decyduje się na hybrydowe systemy chłodzenia łączące zalety chłodzenia powietrzem i cieczą.

Skróty użyte w tym slajdzie:
HPC - High Performance Computing - obliczenia wielkiej mocy (klastry obliczeniowe).

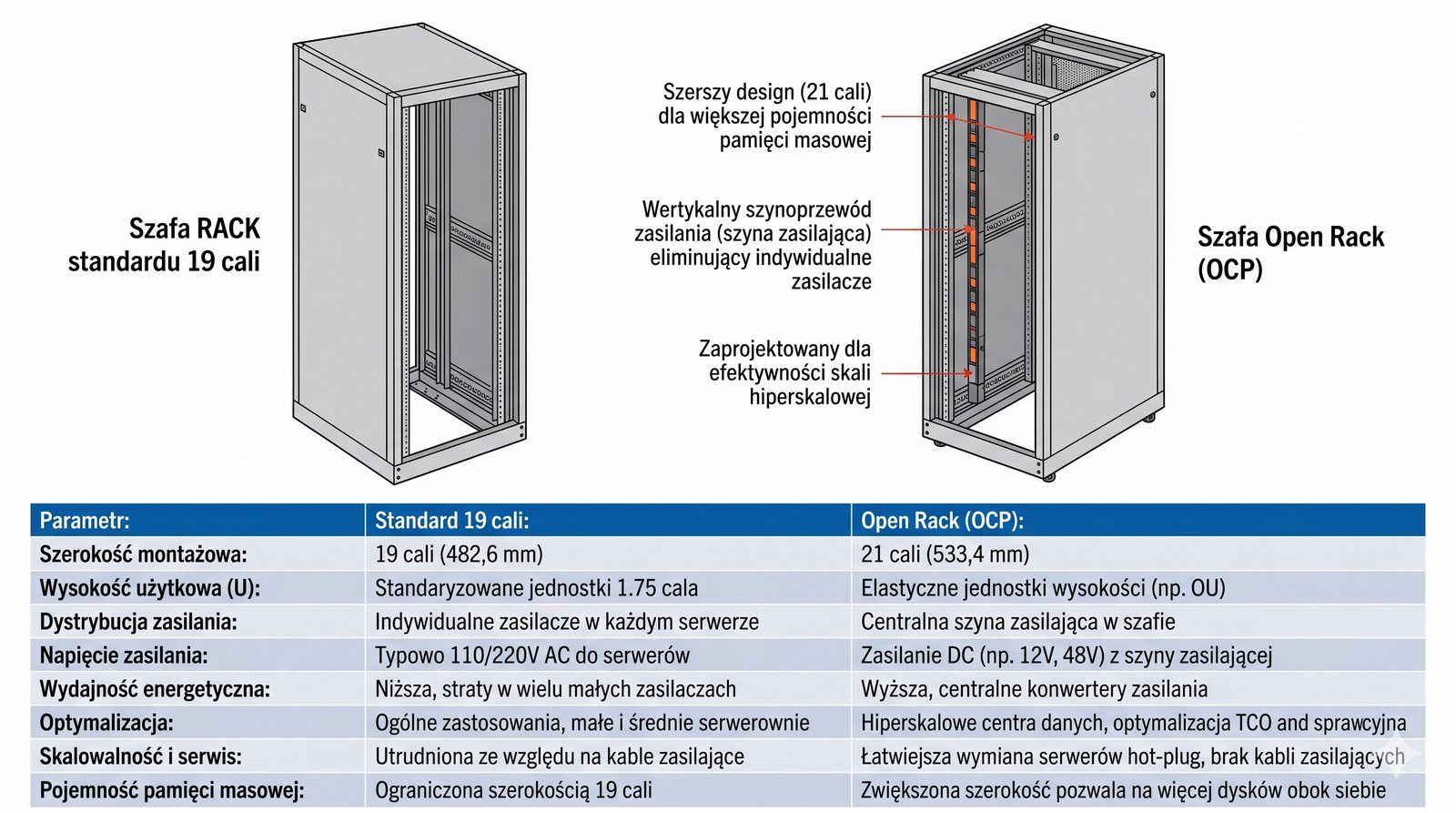

Standard Open Rack został opracowany przez największe firmy technologiczne, takie jak Facebook i Google, w odpowiedzi na ograniczenia tradycyjnych szaf 19-calowych w hiperskalowych centrach danych. Szafy Open Rack są szersze od standardowych, mają 21 cali szerokości, co pozwala na umieszczenie większej liczby dysków twardych i lepszy przepływ powietrza przez urządzenia. Zasilanie w standardzie Open Rack jest dostarczane za pomocą centralnej pionowej szyny zasilającej, co eliminuje potrzebę stosowania indywidualnych zasilaczy w każdym serwerze. Takie rozwiązanie znacząco zwiększa gęstość mocy i efektywność energetyczną całego centrum danych.

Open Rack to przykład otwartego standardu, który jest rozwijany przez Open Compute Project (specyfikacja Open Rack) i dostępny dla każdego producenta sprzętu. Dzięki temu różne firmy mogą produkować kompatybilne urządzenia, co zwiększa konkurencję i obniża koszty. Standard ten jest zoptymalizowany pod kątem chłodzenia i zarządzania kablami, co przekłada się na niższe koszty operacyjne. Choć Open Rack jest rzadko spotykany w typowych biurowych serwerowniach, w hiperskalowych centrach danych staje się coraz popularniejszym wyborem.

Skróty użyte w tym slajdzie:
Open Rack - standard szaf dla centrów danych hiperskalowych o szerokości 21 cali.
bus bar - centralna pionowa szyna zasilająca dostarczająca energię do urządzeń w szafie.

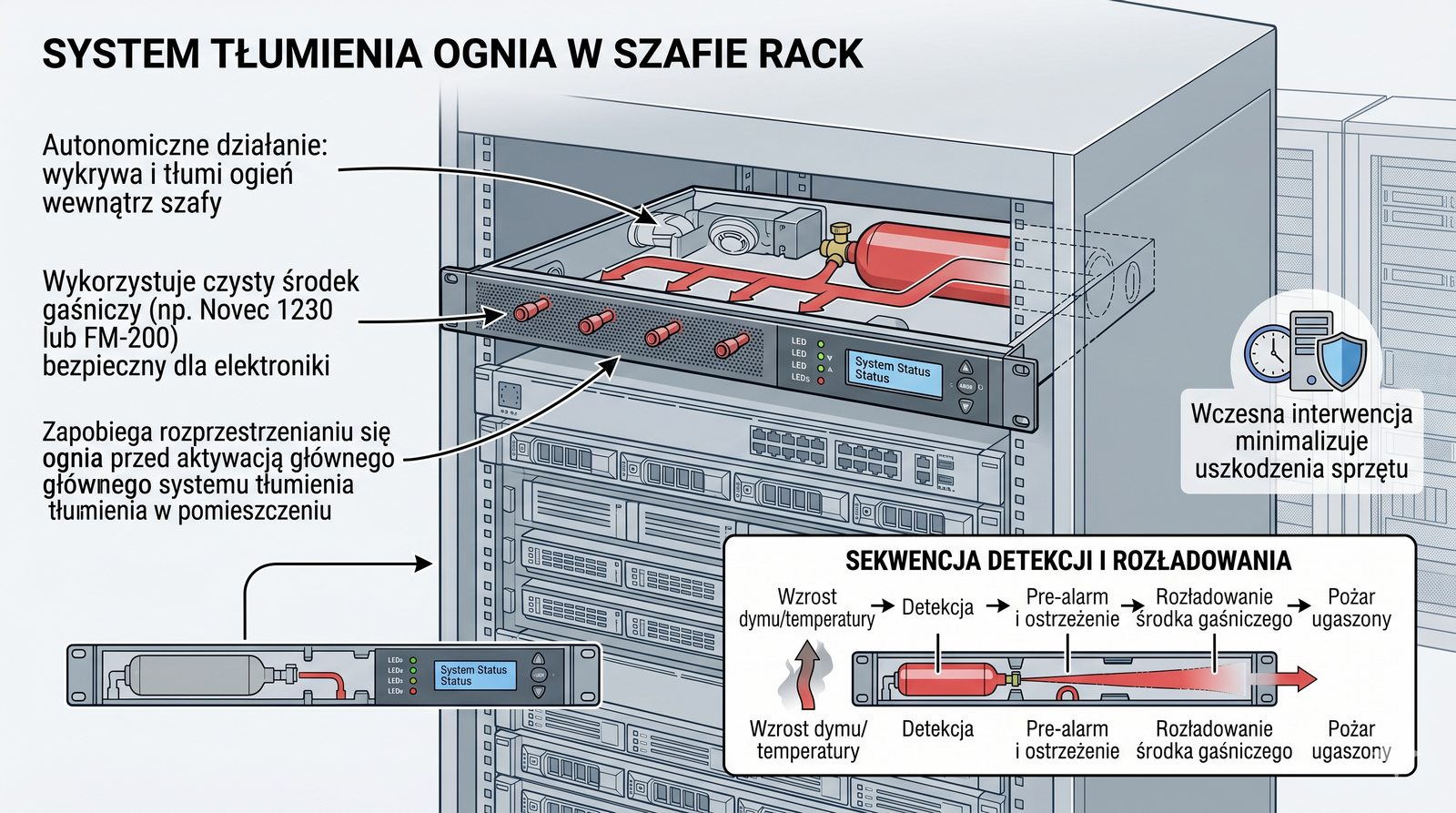

Systemy gaszenia pożaru montowane bezpośrednio w szafie RACK stanowią dodatkową warstwę ochrony dla krytycznej infrastruktury IT. Są to autonomiczne, kompaktowe jednostki instalowane w wolnej przestrzeni szafy, które zawierają czujniki dymu i temperatury oraz zbiornik z gazem gaśniczym bezpiecznym dla elektroniki, takim jak Novec 1230 lub FK-5-1-12. W przypadku wykrycia pożaru wewnątrz szafy system automatycznie uwalnia gaz, gasząc ogień w zarodku, zanim zdąży się rozprzestrzenić. Takie rozwiązanie minimalizuje szkody spowodowane pożarem i ogranicza przestój do pojedynczej szafy zamiast całego pomieszczenia.

Systemy gaśnicze montowane w szafach są szczególnie polecane w środowiskach bezobsługowych i zdalnych serwerowniach, gdzie czas reakcji personelu może być długi. Gazy stosowane w tych systemach są bezpieczne dla ludzi i nie uszkadzają sprzętu elektronicznego, w przeciwieństwie do tradycyjnych środków gaśniczych. Instalacja takiego systemu wymaga integracji z istniejącymi systemami wykrywania pożaru i alarmowymi. Koszt systemu gaśniczego do szafy jest niewielki w porównaniu z wartością chronionego sprzętu i potencjalnymi stratami wynikającymi z pożaru.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której montuje się lokalny system gaszenia.
Novec 1230 - środek gaśniczy bezpieczny dla elektroniki.
FK-5-1-12 - oznaczenie chemiczne środka gaszącego z rodziny Novec.
1U/2U - wysokość jednostki gaszącej wyrażona w jednostkach U.

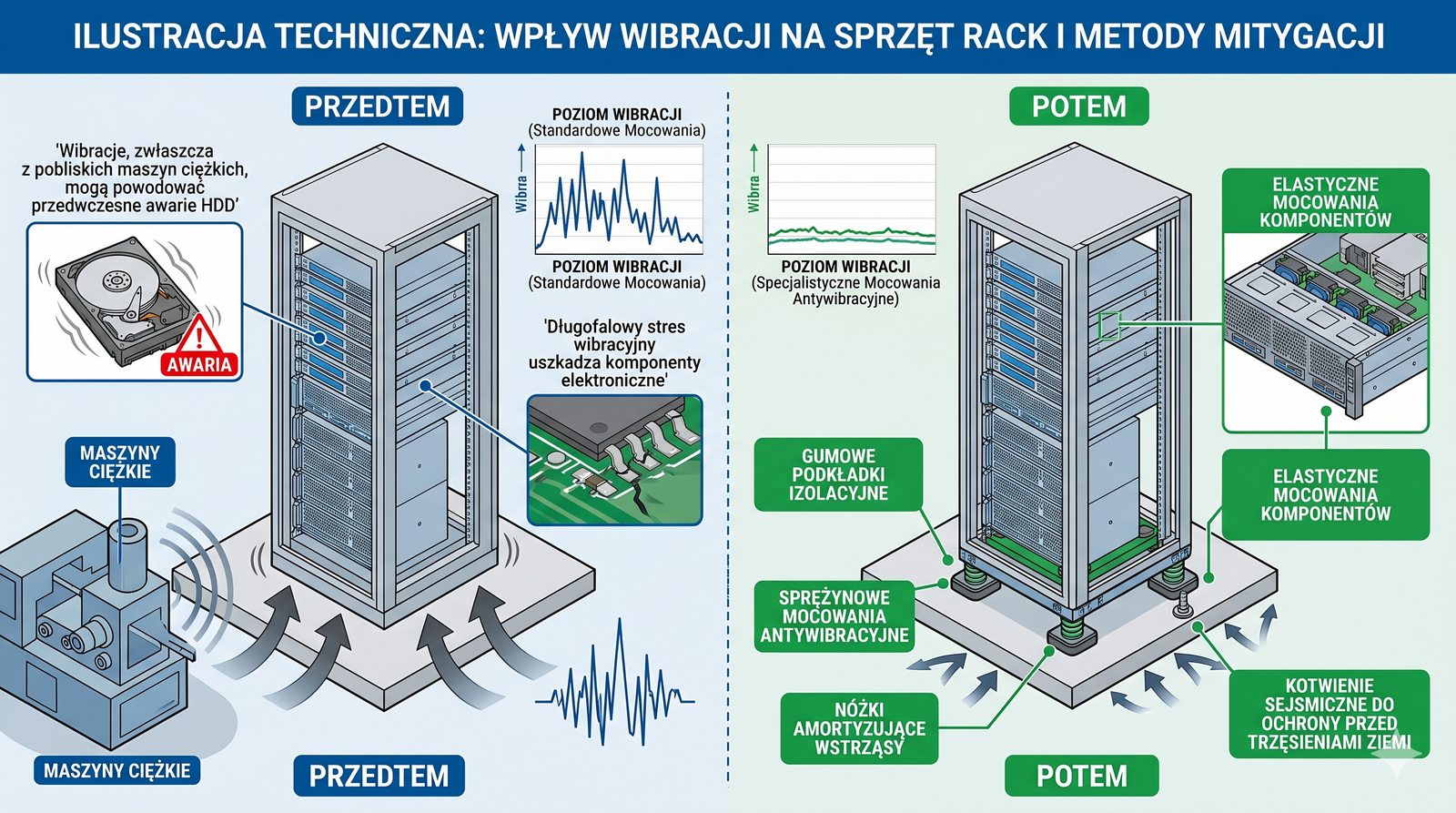

W środowiskach przemysłowych i w pobliżu ciężkich maszyn wibracje mogą stanowić poważne zagrożenie dla sprzętu IT zamontowanego w szafach RACK. Długotrwałe drgania negatywnie wpływają na pracę dysków twardych, które są szczególnie wrażliwe na wstrząsy i mogą ulec przedwczesnemu uszkodzeniu. Wibracje mogą również powodować poluzowanie połączeń, złącz i kabli, prowadząc do okresowych problemów z łącznością i niestabilności systemu. Dlatego w takich lokalizacjach konieczne jest zastosowanie specjalnych środków ochronnych.

Rozwiązaniem są szafy antywibracyjne wyposażone w amortyzatory i systemy tłumiące drgania, które izolują zamontowany sprzęt od wibracji podłoża. W mniej wymagających przypadkach można zastosować maty antywibracyjne pod szafą lub specjalne podkładki pod urządzenia. Przy projektowaniu instalacji w środowisku przemysłowym należy uwzględnić nie tylko wibracje, ale również zapylenie, wilgoć i wahania temperatury. W ekstremalnych przypadkach zaleca się stosowanie szaf przemysłowych o wysokim stopniu ochrony IP z dodatkowym tłumieniem drgań.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) narażona na wibracje w środowisku przemysłowym.
IT - Information Technology - technologia informatyczna.

W projektowaniu okablowania szaf RACK często pojawia się konflikt między estetyką a funkcjonalnością, który wymaga znalezienia złotego środka. Ułożenie kabli idealnie równo i ciasno za pomocą opasek zaciskowych może wyglądać bardzo estetycznie, ale utrudnia późniejsze modyfikacje i serwisowanie. Zbyt krótkie kable krosowe dobrane na wymiar uniemożliwiają przepięcie do innego portu bez wymiany kabla na dłuższy. Ciasne upinanie kabli opaskami może uszkodzić ich strukturę wewnętrzną, prowadząc do degradacji parametrów transmisyjnych.

Zalecaną praktyką jest stosowanie rzepów zamiast opasek zaciskowych, ponieważ można je łatwo zdjąć i założyć ponownie podczas modyfikacji. Kable powinny mieć pewien zapas długości umożliwiający swobodne przepięcie do sąsiednich portów bez naprężania. Prowadnice kablowe i organizery pomagają utrzymać porządek bez nadmiernego ciasnego wiązania kabli. Estetyka instalacji powinna służyć niezawodności i łatwości serwisowania, a nie tylko wyglądowi, ponieważ dobrze zaprojektowana szafa jest zarówno funkcjonalna, jak i estetyczna.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak), w której łączy się estetykę z funkcjonalnością okablowania.

Szafy zewnętrzne to specjalistyczne konstrukcje przeznaczone do instalacji na zewnątrz budynków, gdzie są narażone na bezpośrednie działanie warunków atmosferycznych. Stosuje się je w telekomunikacji, monitoringu miejskim, sieciach bezprzewodowych i instalacjach przemysłowych wymagających umieszczenia sprzętu poza budynkiem. Charakteryzują się wysokim stopniem ochrony IP, zazwyczaj IP66 lub wyższym, co gwarantuje pyłoszczelność i ochronę przed silnymi strumieniami wody. Są wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna lub aluminium z powłokami ochronnymi.

Szafy zewnętrzne są wyposażone w systemy kontroli klimatu, które utrzymują optymalną temperaturę wewnątrz niezależnie od warunków zewnętrznych. Ogrzewanie zapobiega skraplaniu się wilgoci w niskich temperaturach, a chłodzenie aktywne chroni przed przegrzaniem w upalne dni. Wiele modeli posiada również systemy antywłamaniowe i czujniki otwarcia drzwi, które informują o próbie nieautoryzowanego dostępu. Instalacja szafy zewnętrznej wymaga odpowiedniego przygotowania fundamentu i doprowadzenia zasilania oraz łączności światłowodowej.

Skróty użyte w tym slajdzie:
IP - Ingress Protection - stopień ochrony obudowy.
IP66 - wysoki stopień ochrony: pyłoszczelność i odporność na silne strumienie wody.

Waga w pełni wyposażonej szafy serwerowej 42U może przekraczać 1000 kilogramów, co stanowi poważne obciążenie dla konstrukcji budynku. Przy projektowaniu serwerowni z wieloma szafami kluczowe jest sprawdzenie nośności stropu, która w budynkach biurowych wynosi zazwyczaj od 250 do 500 kilogramów na metr kwadratowy. Tymczasem szafa o podstawie 0,6 na 1 metr i wadze 1000 kilogramów generuje obciążenie jednostkowe przekraczające 1500 kilogramów na metr kwadratowy. Ignorowanie tego aspektu może prowadzić do poważnych uszkodzeń konstrukcji budynku.

Rozwiązaniem problemu jest zastosowanie konstrukcji wzmacniających lub rozprowadzających ciężar na większej powierzchni, takich jak stalowe płyty rozkładające obciążenie. W przypadku bardzo ciężkich serwerowni konieczne może być wzmocnienie stropu od dołu lub zaprojektowanie serwerowni na parterze budynku. Przy planowaniu rozmieszczenia szaf należy uwzględnić układ belek nośnych stropu i starać się ustawiać szafy wzdłuż linii największej nośności. Konsultacja z konstruktorem budynku jest niezbędna przed instalacją ciężkich szaf serwerowych.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) obciążająca strop budynku.
42U - wysokość dużej szafy serwerowej wyrażona w jednostkach U.

Warsztat krytycznej analizy zdjęcia szafy RACK uczy studentów identyfikowania dobrych i złych praktyk w rzeczywistych instalacjach. Uczestnicy dzielą się na grupy i analizują zdjęcie szafy pod kątem zarządzania kablami, przepływu powietrza, rozmieszczenia urządzeń i etykietowania. Każda grupa zapisuje swoje spostrzeżenia i przygotowuje listę problemów oraz dobrych praktyk zaobserwowanych na zdjęciu. Następnie grupy prezentują swoje ustalenia na forum, co pozwala na porównanie różnych perspektyw i dyskusję.

Celem warsztatu jest wyrobienie nawyku krytycznego patrzenia na instalacje RACK i umiejętności wychwytywania potencjalnych problemów, które mogą prowadzić do awarii. Studenci uczą się zwracać uwagę na szczegóły, takie jak brak paneli zaślepiających, nieodpowiednie prowadzenie kabli blokujące przepływ powietrza czy brak etykiet. Warsztat rozwija umiejętności analityczne i przygotowuje do samodzielnej oceny jakości instalacji w rzeczywistych środowiskach. Praktyczne ćwiczenia tego typu są nieocenione w kształtowaniu profesjonalnego podejścia do projektowania infrastruktury sieciowej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) analizowana na zdjęciu.

Patrzenie na szafę RACK jak na prosty mebel do przechowywania sprzętu jest błędem, który może prowadzić do poważnych problemów eksploatacyjnych. W rzeczywistości szafa RACK to zintegrowany ekosystem, w którym wszystkie elementy, takie jak konstrukcja, system chłodzenia, zasilanie, okablowanie i akcesoria, muszą ze sobą harmonijnie współpracować. Każdy z tych elementów ma bezpośredni wpływ na niezawodność i wydajność zainstalowanych w szafie systemów IT. Zaniedbanie któregokolwiek aspektu może prowadzić do awarii, przegrzewania się sprzętu lub utrudnionego serwisowania.

Holistyczne podejście do projektowania szafy RACK jest kluczem do stworzenia stabilnej, bezpiecznej i łatwej w zarządzaniu infrastruktury sieciowej. Projektując szafę, należy jednocześnie uwzględnić wszystkie aspekty, od doboru odpowiedniego typu i rozmiaru, przez planowanie chłodzenia i zasilania, aż po organizację okablowania i etykietowanie. Tylko takie kompleksowe podejście gwarantuje, że szafa będzie służyć bezawaryjnie przez wiele lat i będzie łatwa w utrzymaniu. Zachęcam do stosowania tej perspektywy we wszystkich przyszłych projektach infrastruktury sieciowej.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) postrzegana jako zintegrowany ekosystem.
IT - Information Technology - technologia informatyczna.

Na zakończenie modułu o szafach dystrybucyjnych RACK zapraszam do zadawania pytań i dzielenia się refleksjami na temat omówionych zagadnień. Jeśli któryś z tematów wymaga powtórzenia lub pogłębienia, teraz jest najlepszy moment, aby o to zapytać. Szczególnie zachęcam do pytań dotyczących praktycznych aspektów projektowania szaf RACK, które napotkali Państwo w swoich projektach lub na praktykach. To ostatnia okazja w tym module do wyjaśnienia wszelkich wątpliwości.

Pamiętajmy, że wiedza zdobyta podczas tego modułu będzie niezbędna w kolejnych częściach kursu, w których przejdziemy do bardziej zaawansowanych zagadnień projektowania sieci. Zachęcam do samodzielnego eksperymentowania i analizowania rzeczywistych instalacji RACK, które mogą Państwo spotkać w swoich firmach i uczelniach. Śledzenie nowości w standardach i technologiach szaf RACK jest ważne dla utrzymania aktualności wiedzy. Dziękuję za uwagę i aktywny udział w zajęciach.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) - temat modułu 3b.
