PIASK - Wykład 7: Projektowanie sieci bezprzewodowych (WLAN)

Slajd otwiera moduł 7, dodając mobilność do dotychczas zaprojektowanej sieci przewodowej.

Witajcie na module poświęconym projektowaniu sieci bezprzewodowych.
Do tej pory nasza sieć była zakotwiczona w kablach.
Nauczyliśmy się projektować strukturę szaf i okablowania.
Jednak we współczesnym świecie mobilność to nie luksus, a konieczność.
Dzisiejszy moduł poświęcimy temu, jak profesjonalnie zaprojektować sieć WLAN (Wireless LAN), która będzie nie tylko wygodna, ale przede wszystkim wydajna i bezpieczna zgodnie ze standardami enterprise.

WLAN (Wireless LAN): bezprzewodowe rozszerzenie sieci kablowej; we współczesnym świecie mobilność to konieczność, a profesjonalny projekt sieci WLAN musi być nie tylko wygodny, ale przede wszystkim wydajny i bezpieczny zgodnie ze standardami enterprise.

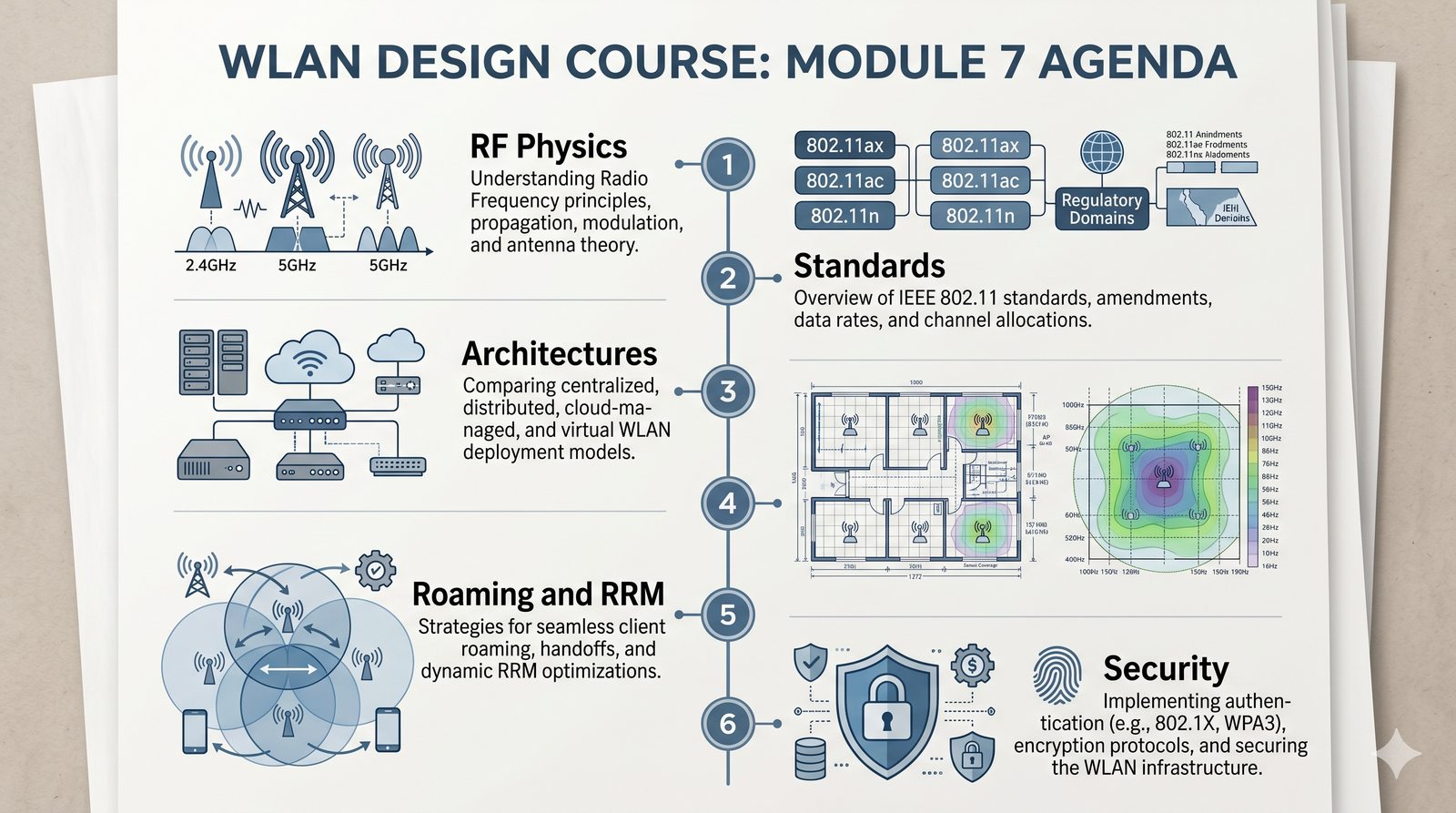

Slajd przedstawia agendę modułu: od fizyki RF po bezpieczeństwo i zarządzanie.

Fizyka RF: Zrozumienie medium (pasma 2,4/5/6 GHz).
Standardy: Od 802.11n do 802.11ax (Wi-Fi 6/6E) i dalej.
Architektury: Autonomiczne AP vs WLC (kontrolery) vs Cloud.
Planowanie: Site Survey i predykcyjne projektowanie zasięgu.
Roaming i RRM: Jak zapewnić płynne przełączanie między AP.

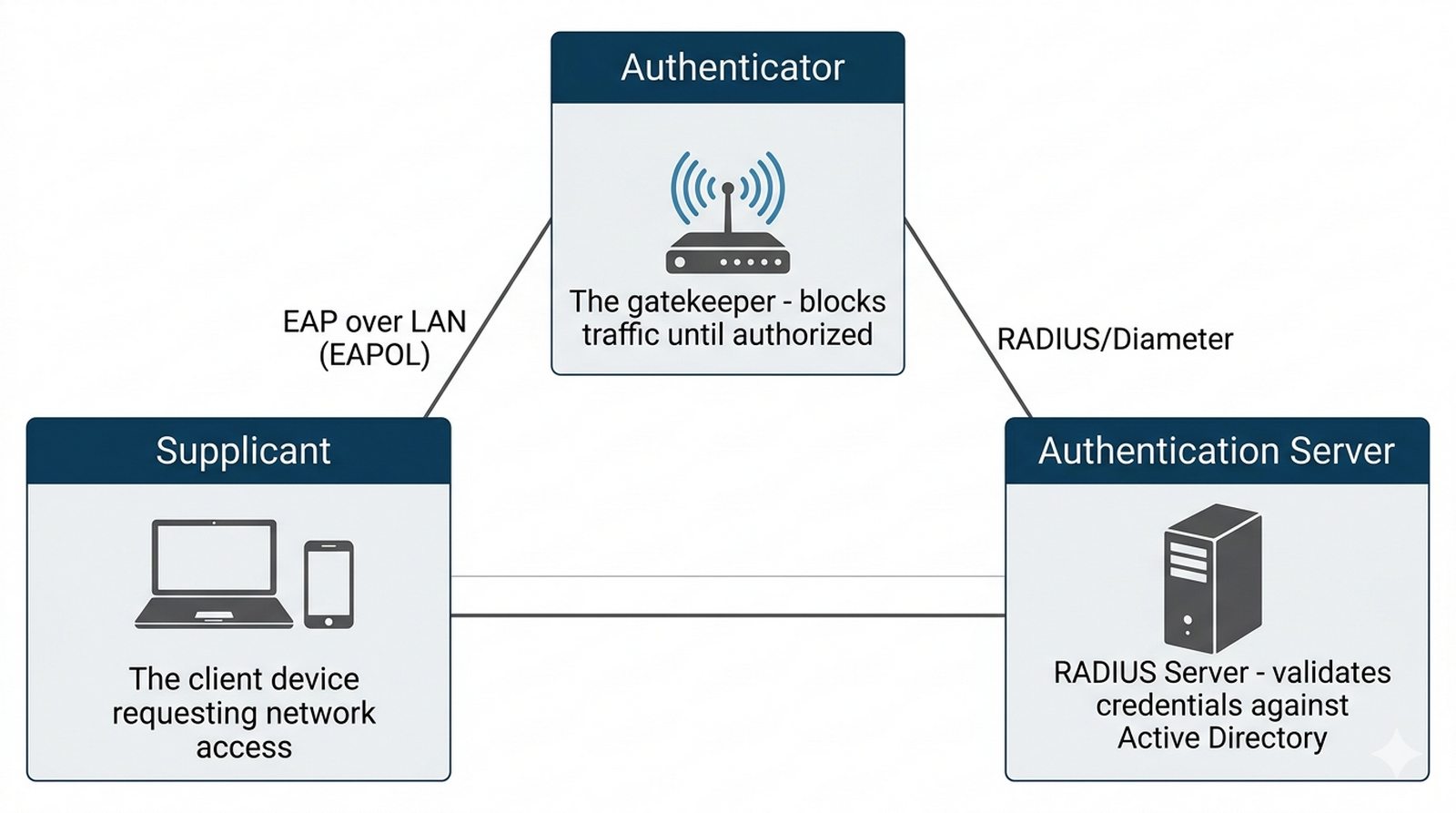

Bezpieczeństwo: 802.1X, WPA3 i dynamiczne przypisywanie VLAN.

Agenda modułu 7: fizyka RF (pasma 2,4/5/6 GHz), standardy od 802.11n do 802.11ax, architektury (AP autonomiczne, WLC, chmura), planowanie zasięgu (Site Survey), roaming i RRM oraz bezpieczeństwo (802.1X, WPA3, dynamiczne VLAN).

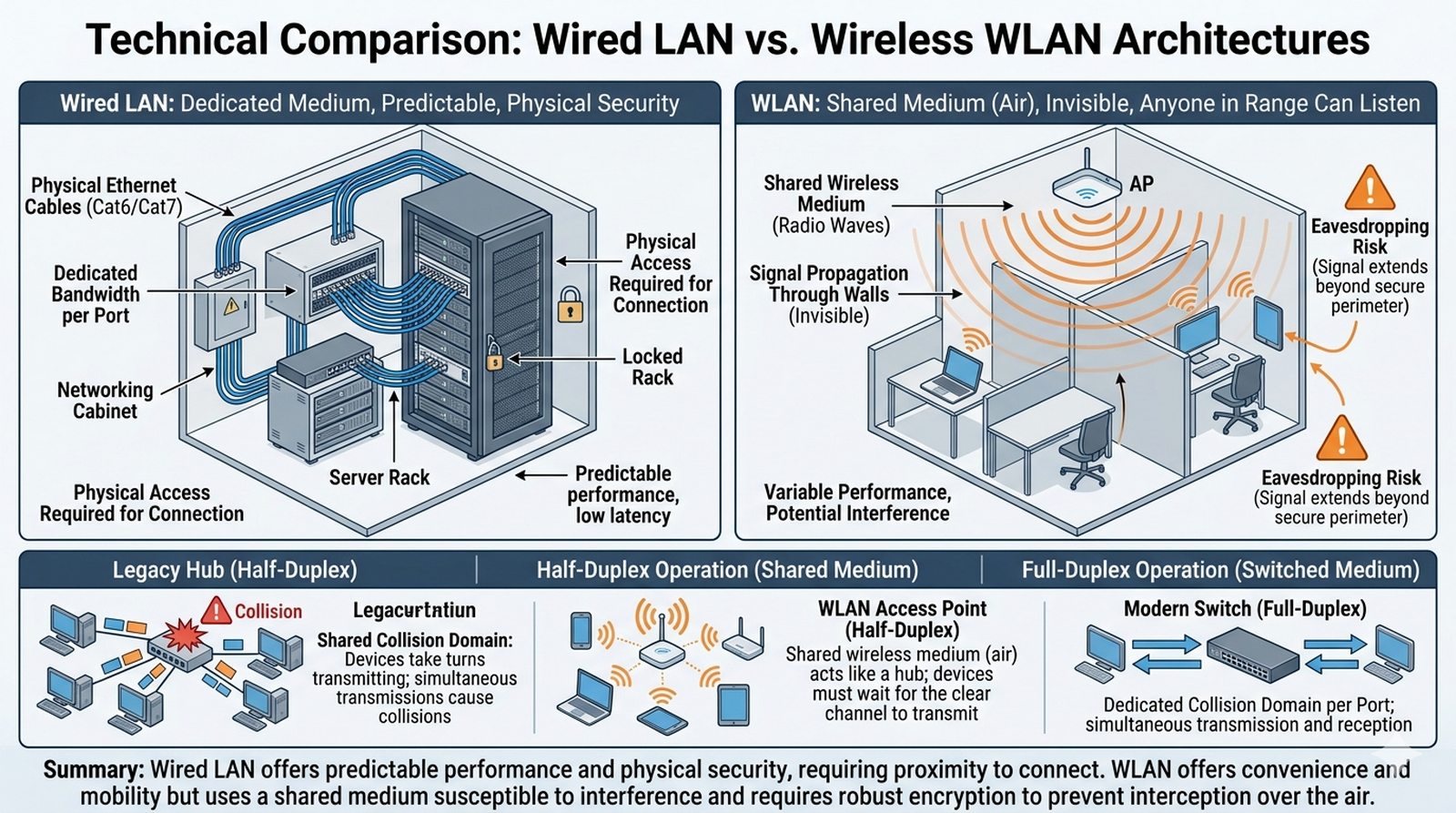

Slajd wyjaśnia, dlaczego sieć WLAN nie jest zwykłym LAN-em pozbawionym kabla.

Kluczową rzeczą, którą musimy zrozumieć, jest to, że WLAN to nie jest to samo co LAN, tylko bez kabla.
W sieci kablowej mamy do dyspozycji dedykowane medium (kabel), które jest przewidywalne i bezpieczne.
W sieci bezprzewodowej medium jest wspólne (powietrze) i niewidoczne.

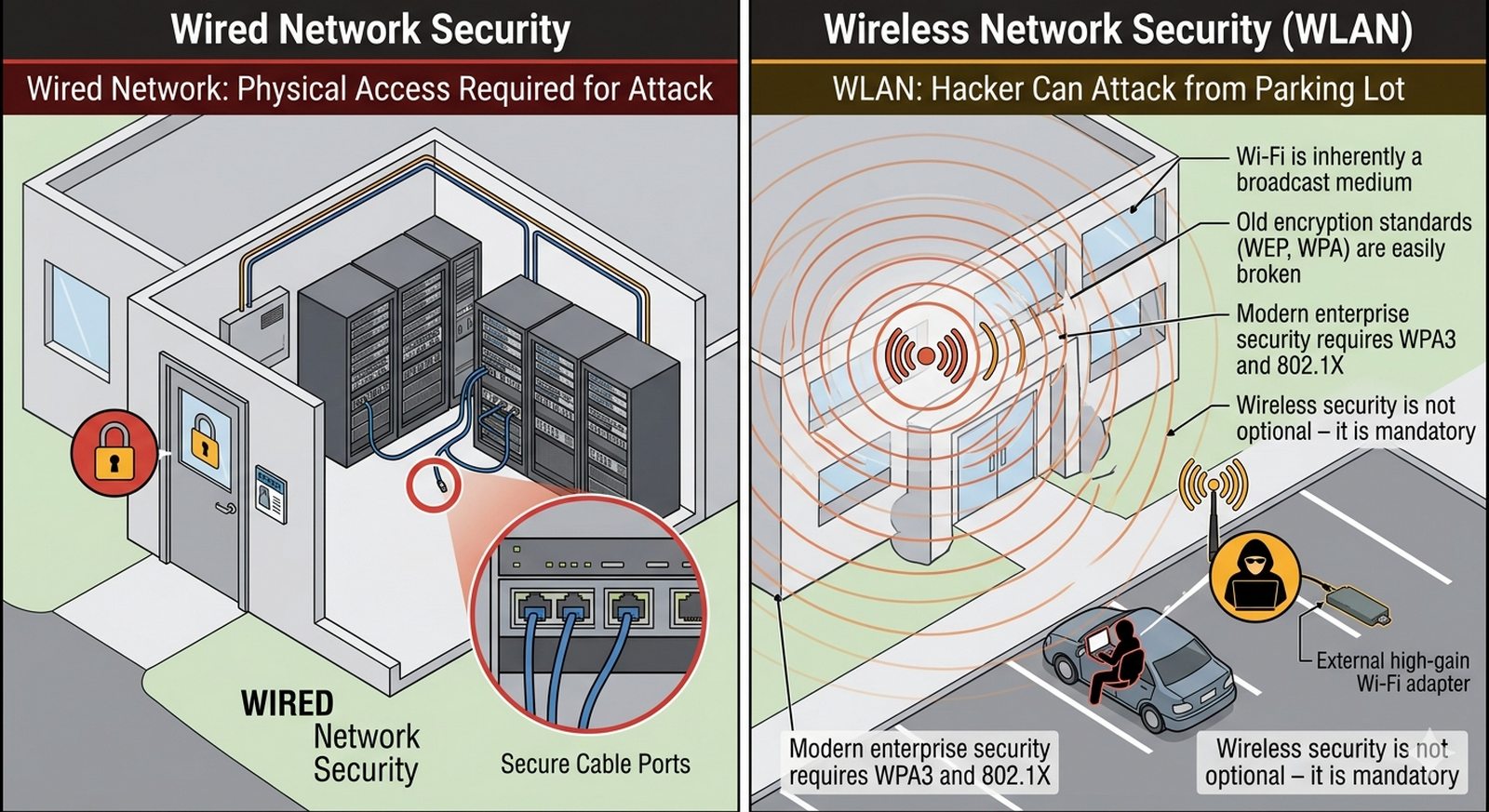

Oznacza to, że każdy, kto znajduje się w zasięgu, może próbować słuchać i zakłócać naszą komunikację.
WLAN jest medium współdzielonym (half-duplex), co przypomina działanie staromodnego huba, a nie przełącznika.

Medium współdzielone: w sieci kablowej każdy port ma dedykowane, przewidywalne medium, natomiast w bezprzewodowej medium (powietrze) jest wspólne i niewidoczne - działa w trybie half-duplex, przypominając starego huba, i każdy w zasięgu może nas podsłuchiwać oraz zakłócać.

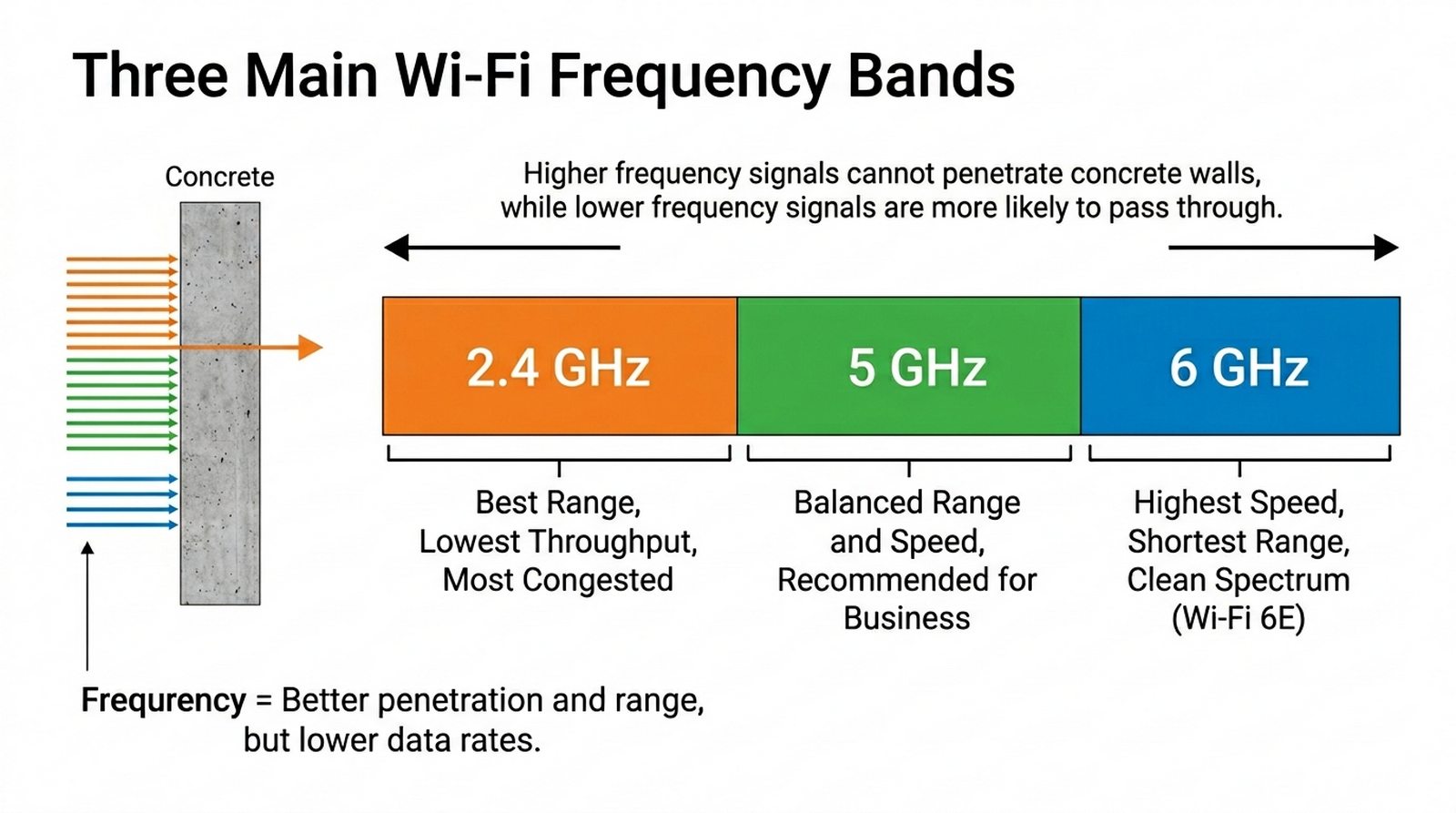

Slajd wprowadza fizykę RF i przedstawia kompromis między zasięgiem a przepustowością.

W sieciach Wi-Fi operujemy głównie w trzech pasmach częstotliwości.
Wybór pasma determinuje dwa kluczowe parametry: zasięg oraz przepustowość.
Im niższa częstotliwość, tym lepszy zasięg i przenikanie przez przeszkody; wyższe pasma pozwalają stosować szersze kanały i bardziej zaawansowane modulacje, co przekłada się na wyższą przepustowość.
Naszym zadaniem jest znalezienie złotego środka, który zapewni stabilne połączenie w każdym zakątku biura.

Wybór pasma: determinuje zasięg oraz potencjalną przepustowość - niższa częstotliwość daje lepszy zasięg i przenikanie przeszkód, ale to szerokość kanału i modulacja decydują o osiągalnych prędkościach. Zadaniem projektanta jest znalezienie złotego środka zapewniającego stabilne połączenie w każdym zakątku budynku.

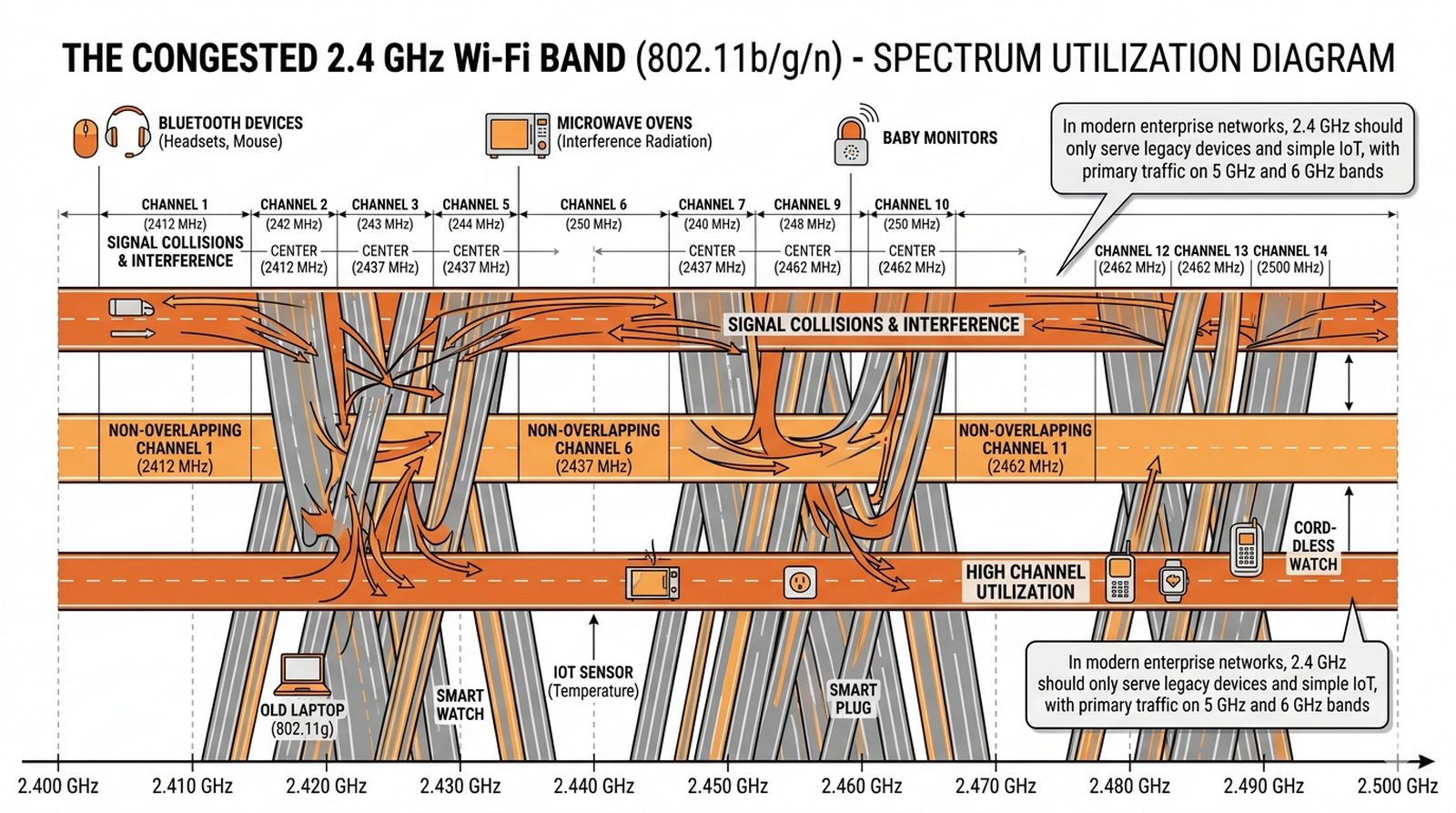

Slajd omawia najstarsze i najbardziej zatłoczone pasmo 2,4 GHz.

Pasmo 2,4 GHz to najstarsze i najbardziej zatłoczone pasmo.
Ma świetny zasięg, ale oferuje niewiele kanałów, które na siebie nie nachodzą: w Europie, gdzie dostępne są kanały 1-13, stosuje się plany takie jak 1, 5, 9, 13, a w Ameryce Północnej 1, 6, 11.
Co gorsza, w tym samym paśmie pracują urządzenia Bluetooth, kuchenki mikrofalowe i nianie elektroniczne.
W nowoczesnych projektach enterprise dążymy do tego, aby to pasmo obsługiwało jedynie proste urządzenia IoT lub starszy sprzęt, przenosząc główny ruch na wyższe częstotliwości.

Pasmo 2,4 GHz: najlepszy zasięg, ale niewiele nienachodzących na siebie kanałów (w Europie na przykład 1, 5, 9, 13, a w Ameryce Północnej 1, 6, 11) i obecność innych urządzeń (Bluetooth, mikrofalówki, nianie); w projektach enterprise przeznacza się je dla prostych urządzeń IoT i starszego sprzętu, przenosząc główny ruch na wyższe częstotliwości.

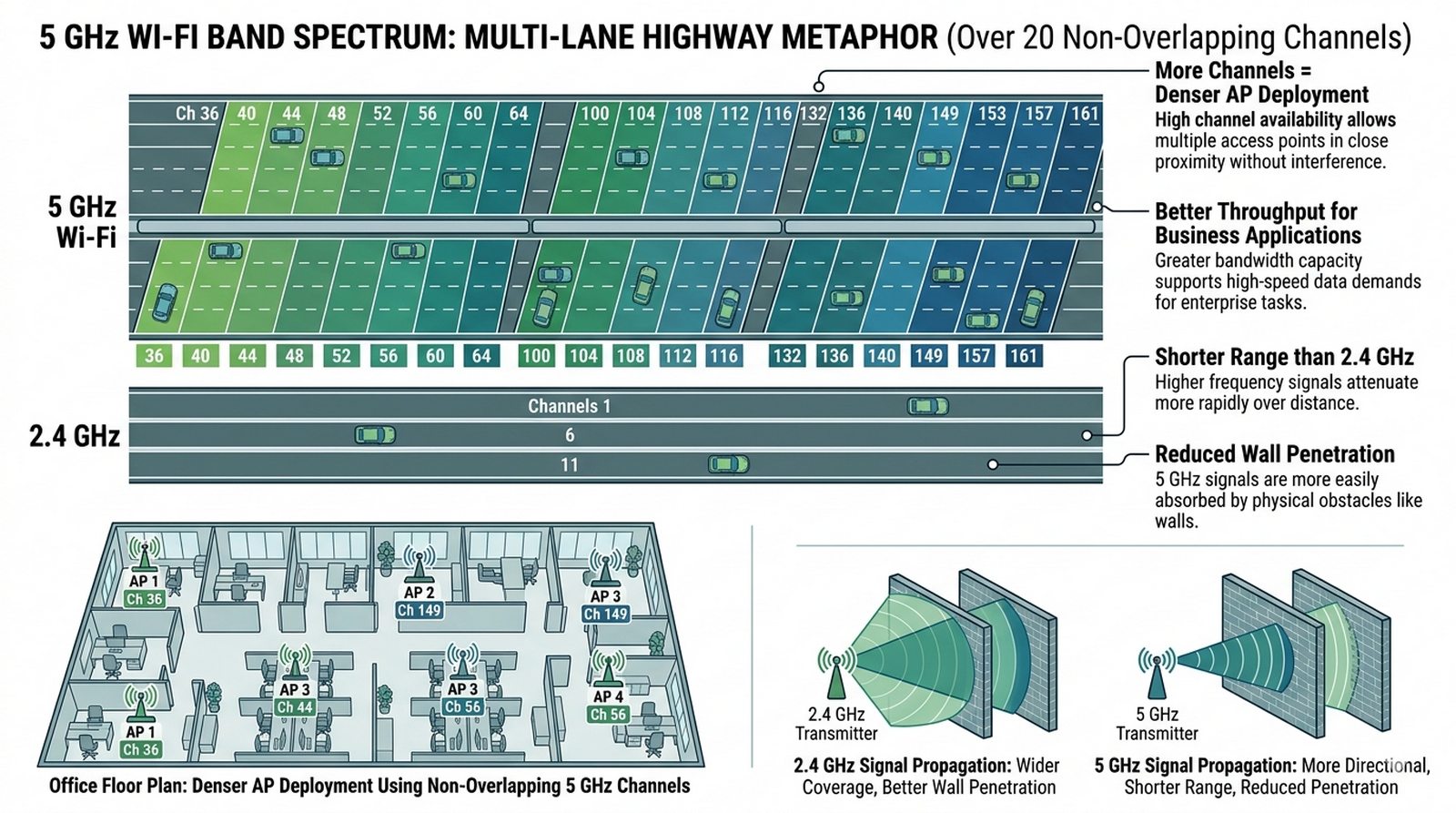

Slajd omawia pasmo 5 GHz jako standard wydajności sieci biznesowych.

5 GHz to obecnie koń roboczy sieci biznesowych.
Oferuje znacznie więcej kanałów (w Europie około 19 kanałów 20 MHz, a z kanałami dostępnymi warunkowo do około 24), co pozwala na budowanie gęstych sieci bez wzajemnego zakłócania się punktów dostępowych.
Ma jednak mniejszy zasięg niż 2,4 GHz i trudniej przenika przez betonowe ściany.
Projektując sieć, musimy założyć, że urządzenia będą łączyć się głównie tutaj, co wymaga gęstszego rozmieszczenia access pointów.

Pasmo 5 GHz: koń roboczy sieci firmowych; oferuje kilkanaście kanałów (w Europie około 19 kanałów 20 MHz, a z kanałami warunkowymi wymagającymi DFS do około 24 według normy ETSI EN 301 893), co pozwala budować gęste sieci bez wzajemnego zakłócania się punktów dostępowych, ale ma mniejszy zasięg i trudniej przenika przez betonowe ściany, co wymaga gęstszego rozmieszczenia AP.

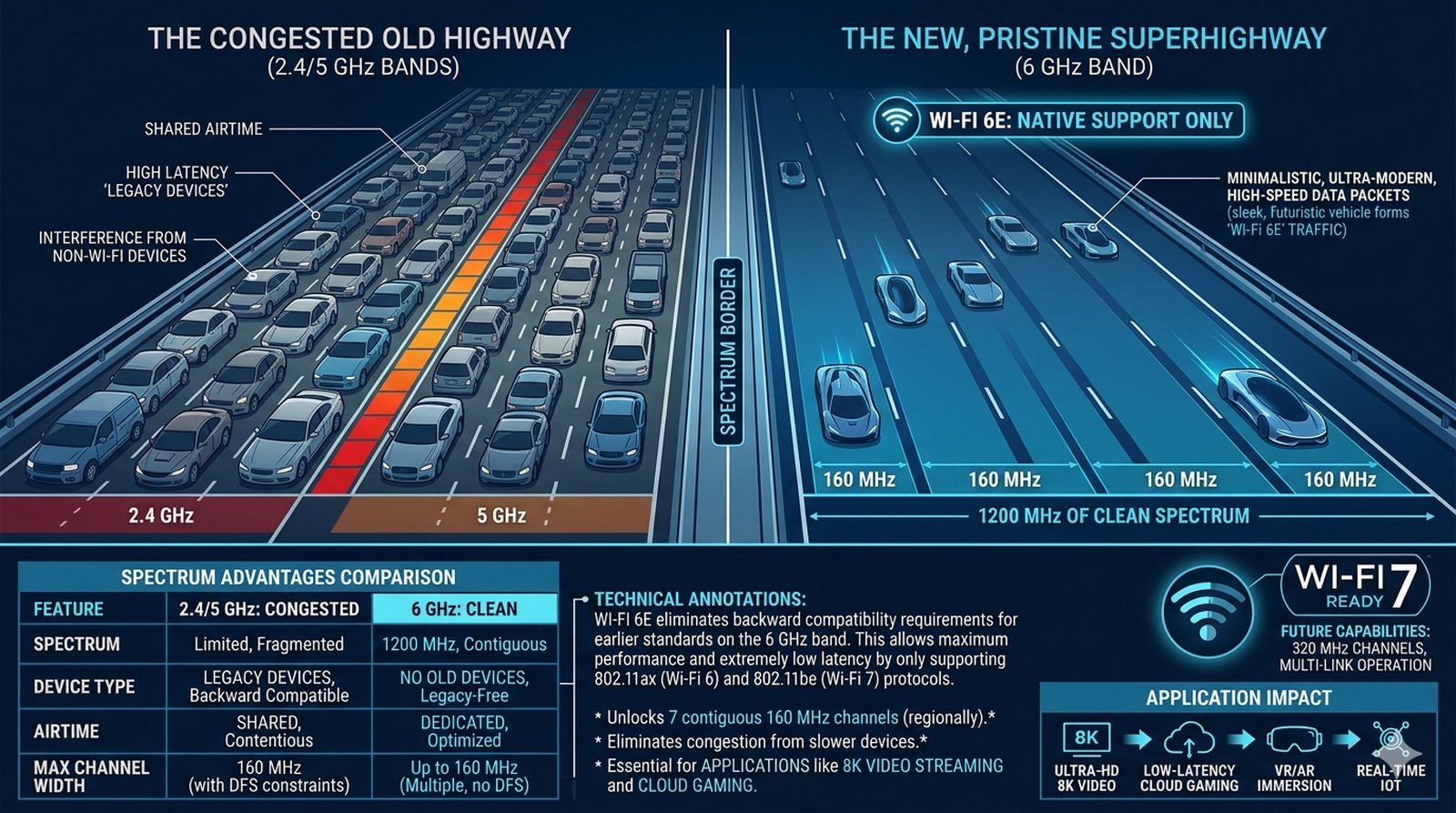

Slajd omawia nowe pasmo 6 GHz (Wi-Fi 6E) jako nową erę przepustowości.

Rewolucją jest wprowadzenie pasma 6 GHz - obejmują je standardy Wi-Fi 6E oraz Wi-Fi 7; certyfikacja Wi-Fi CERTIFIED 7 ruszyła w styczniu 2024 roku.
Otrzymujemy do dyspozycji gigantyczny, zupełnie pusty obszar spektrum.
To tak, jakbyśmy do zatłoczonego miasta (2,4/5 GHz) dobudowali nowoczesną, pustą autostradę.
W paśmie 6 GHz nie ma starych urządzeń, co eliminuje konieczność wstecznej kompatybilności i pozwala na osiągnięcie niespotykanych dotąd prędkości i niskich opóźnień.

Pasmo 6 GHz: ogromny, zupełnie pusty obszar spektrum dostępny dla Wi-Fi 6E i Wi-Fi 7; brak starych urządzeń eliminuje konieczność wstecznej kompatybilności, co pozwala osiągnąć niespotykane prędkości i niskie opóźnienia.

Slajd omawia dwa główne rodzaje interferencji: CCI i ACI.

Nasz największy wróg w WLAN to interferencje.
Dzielimy je na dwa główne typy:
- CCI (Co-Channel Interference): występuje, gdy dwa AP pracują na tym samym kanale - muszą wtedy bez przerwy na siebie czekać, co marnuje czas antenowy (airtime).
- ACI (Adjacent-Channel Interference): jest groźniejsza - występuje, gdy kanały na siebie zachodzą, tworząc szum, którego urządzenia nie potrafią zdekodować.
Dobry plan kanałów to fundament stabilnej sieci.

CCI vs ACI: CCI (Co-Channel Interference) występuje, gdy dwa punkty dostępowe pracują na tym samym kanale i muszą czekać na siebie, marnując czas antenowy; ACI (Adjacent-Channel Interference) jest groźniejsza - nakładające się kanały tworzą szum, którego urządzenia nie potrafią zdekodować.

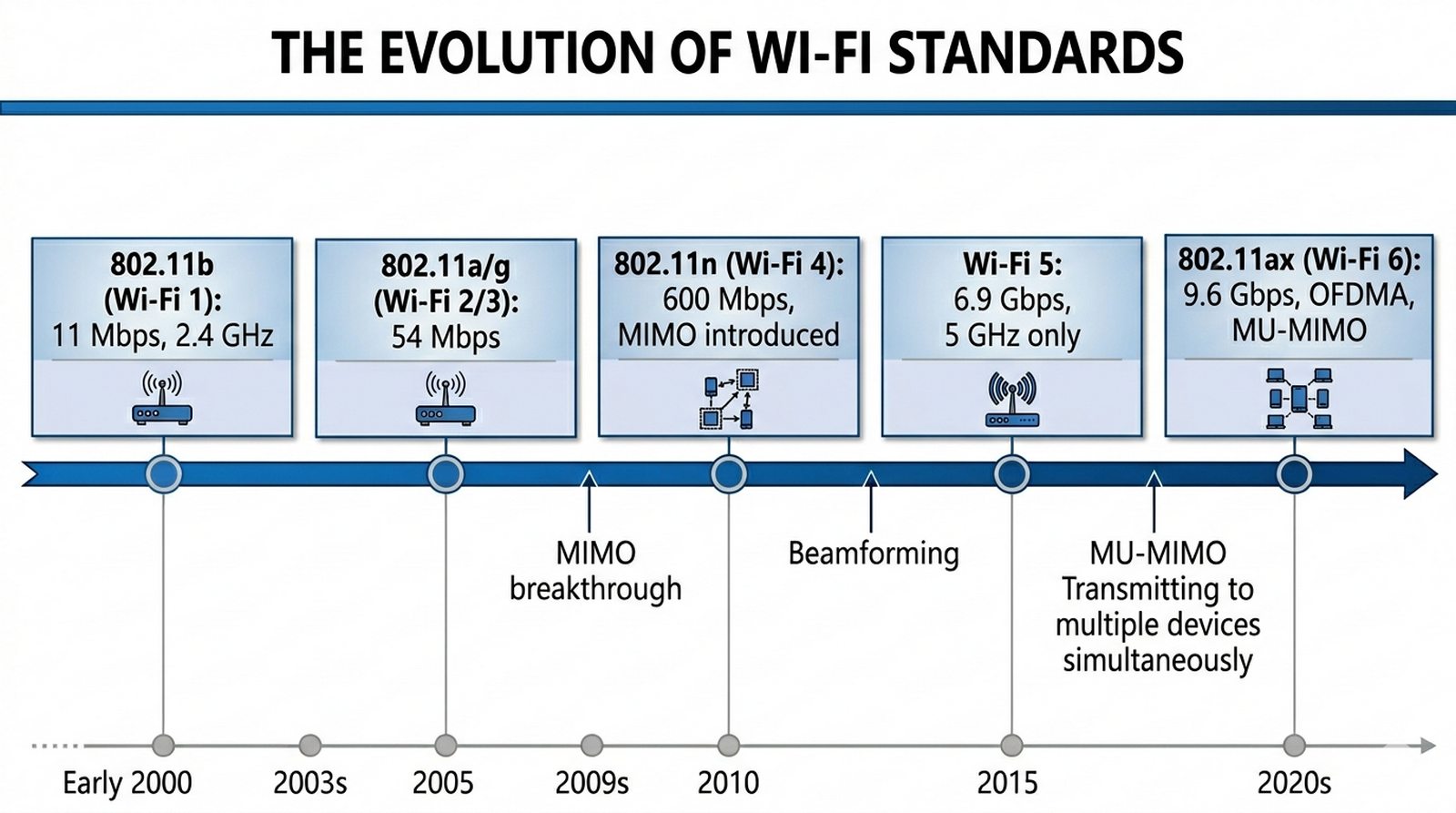

Slajd przedstawia ewolucję standardów IEEE 802.11 i wprowadzenie nazewnictwa Wi-Fi 4/5/6.

Przez lata standardy IEEE 802.11 ewoluowały, aby sprostać rosnącym potrzebom.
Aby ułatwić życie użytkownikom, wprowadzono nazewnictwo Wi-Fi 4, 5 i 6.
Kamieniem milowym był standard 802.11n (Wi-Fi 4) wprowadzający technologię MIMO (wiele anten).
Kolejny, 802.11ac (Wi-Fi 5), skupił się na gęstym upakowaniu danych w paśmie 5 GHz.
Dzisiejszy standard 802.11ax (Wi-Fi 6) nie szuka już tylko surowej prędkości, ale przede wszystkim efektywności w bardzo gęstych środowiskach.

Ewolucja standardów: kamieniem milowym był 802.11n (Wi-Fi 4) z technologią MIMO, następnie 802.11ac (Wi-Fi 5) skoncentrowany na gęstym upakowaniu danych w 5 GHz, a 802.11ax (Wi-Fi 6) stawia nie na surową prędkość, lecz na efektywność w bardzo gęstych środowiskach.

Slajd omawia Wi-Fi 6 (802.11ax) i mechanizm OFDMA zwiększający wydajność.

Głównym problemem poprzednich standardów była praca serialna: pojedyncza transmisja OFDM obsługiwała w danej chwili tylko jednego klienta, a wieloużytkownikowe MU-MIMO w kierunku od AP do klientów pojawiło się dopiero w drugiej generacji standardu 802.11ac (Wave 2).
W biurze z setką laptopów tworzyła się długa kolejka.
Wi-Fi 6 wprowadziło mechanizm OFDMA, który pozwala na podzielenie jednego kanału na mniejsze podkanały i obsługę wielu urządzeń jednocześnie.
To drastycznie zmniejsza opóźnienia, co jest kluczowe dla wideokonferencji i telefonii VoIP.

Wi-Fi 6: rozwiązuje problem pracy serialnej, w której pojedyncza transmisja obsługiwała tylko jednego klienta; mechanizm OFDMA dzieli kanał na mniejsze podkanały i obsługuje wielu klientów jednocześnie, drastycznie zmniejszając opóźnienia kluczowe dla wideokonferencji i VoIP.

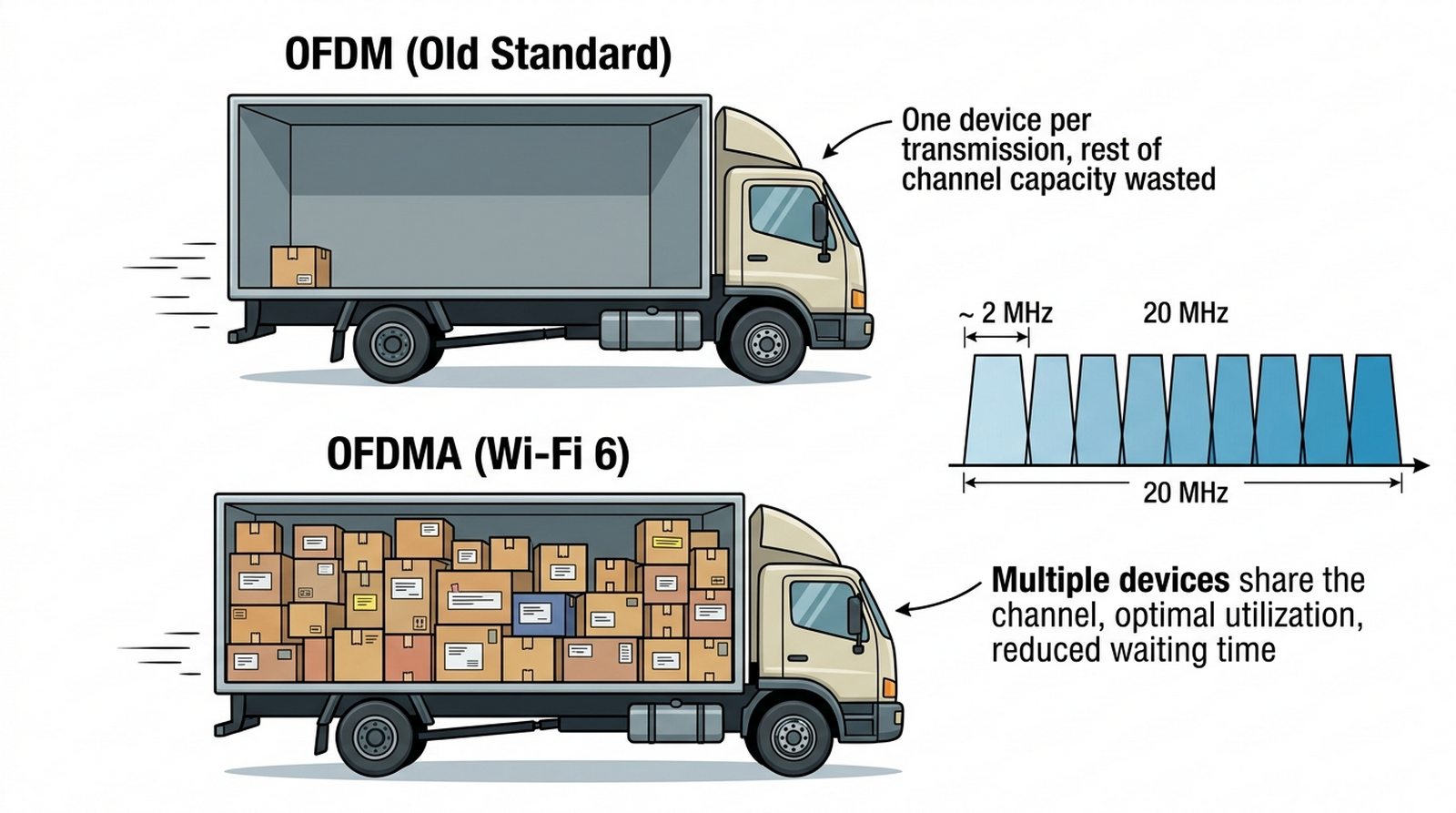

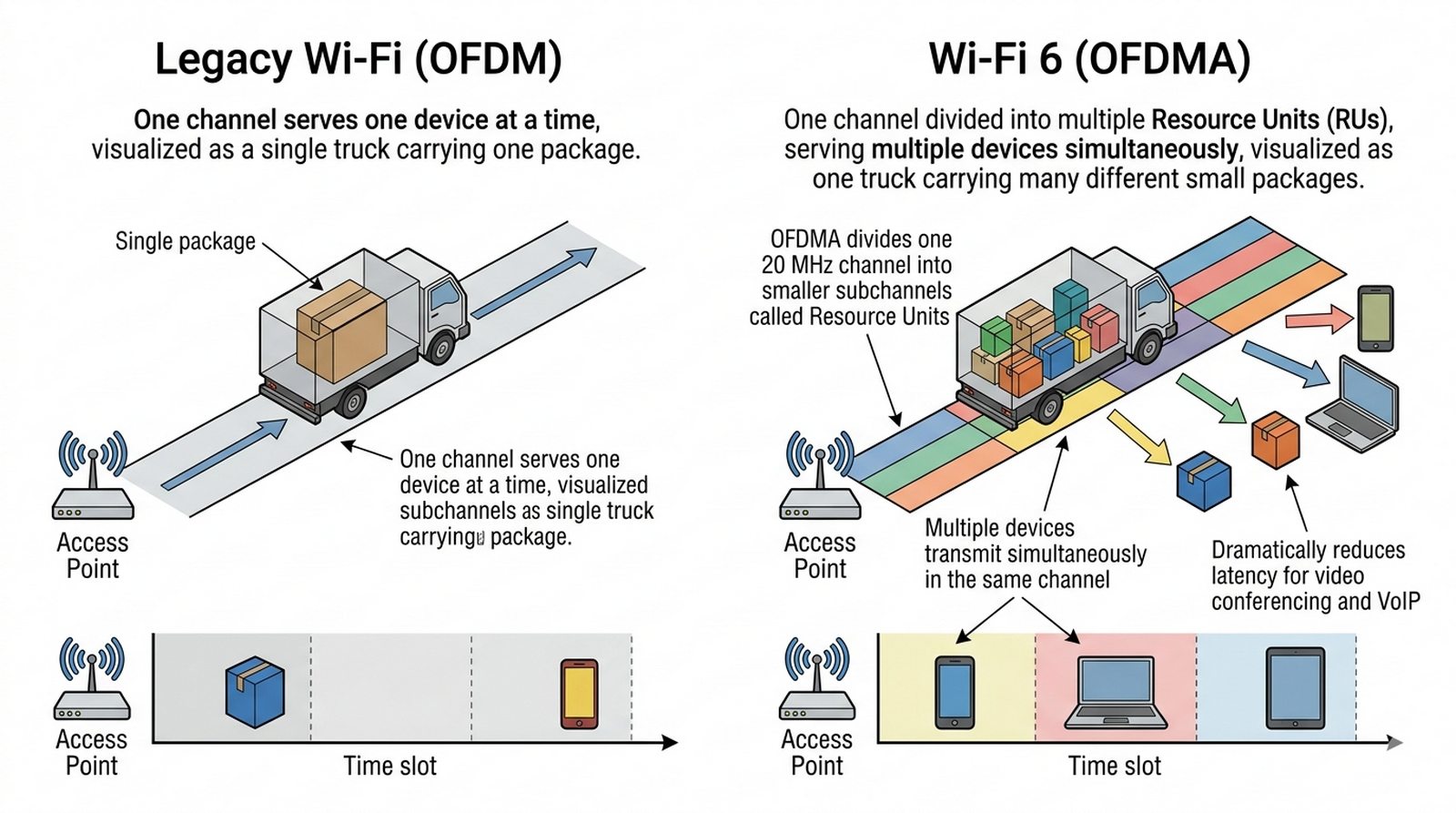

Slajd wyjaśnia OFDMA za pomocą analogii logistycznej.

Wyobraźmy sobie ciężarówkę dostawczą (kanał radiowy).
W starszych standardach (OFDM), nawet jeśli musieliśmy dostarczyć małą paczkę, ciężarówka wyjeżdżała tylko z tą jedną paczką, a reszta przestrzeni była pusta.
W OFDMA (Wi-Fi 6) możemy zapakować wiele małych paczek od różnych nadawców do jednej ciężarówki i dostarczyć je wszystkie naraz.
To optymalizuje wykorzystanie powietrza i skraca czas oczekiwania na dostawę danych.

OFDM kontra OFDMA: w starszym OFDM nawet mała paczka zajmowała całą „ciężarówkę” (kanał radiowy), a reszta przestrzeni była pusta; w OFDMA można załadować wiele małych paczek od różnych nadawców do jednej ciężarówki i dostarczyć je naraz, optymalizując wykorzystanie powietrza.

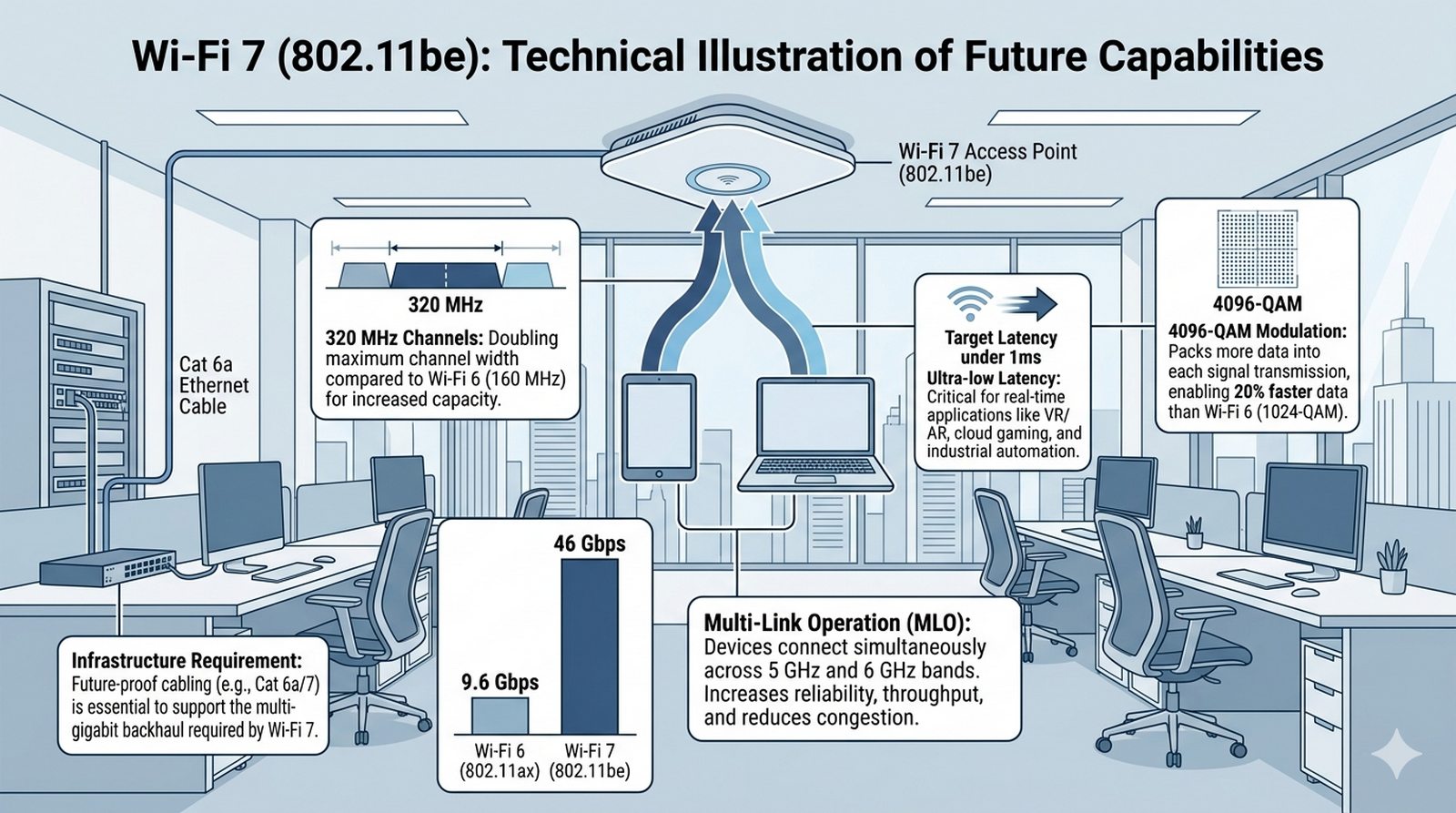

Slajd omawia najnowszy standard Wi-Fi 7 (802.11be) oraz technologię MLO.

Wi-Fi 7 (IEEE 802.11be) to najnowszy standard, certyfikowany w programie Wi-Fi CERTIFIED 7 od stycznia 2024 roku, o przepustowościach rzędu dziesiątek gigabitów na sekundę.
Wprowadza on technologię Multi-Link Operation (MLO), która pozwala urządzeniom łączyć się jednocześnie przez wiele pasm (np. 5 i 6 GHz naraz) dla zwiększenia niezawodności i prędkości.
Projektując nową sieć dzisiaj, musimy brać pod uwagę te trendy i stosować okablowanie Cat 6a, które udźwignie te gigabitowe prędkości między switchami a AP.

Wi-Fi 7 (802.11be): przynosi przepustowości rzędu dziesiątek gigabitów na sekundę; wprowadza Multi-Link Operation (MLO), czyli jednoczesne łączenie przez wiele pasm (np. 5 i 6 GHz) dla większej niezawodności i prędkości, co wymaga okablowania Cat 6a między switchami a AP.

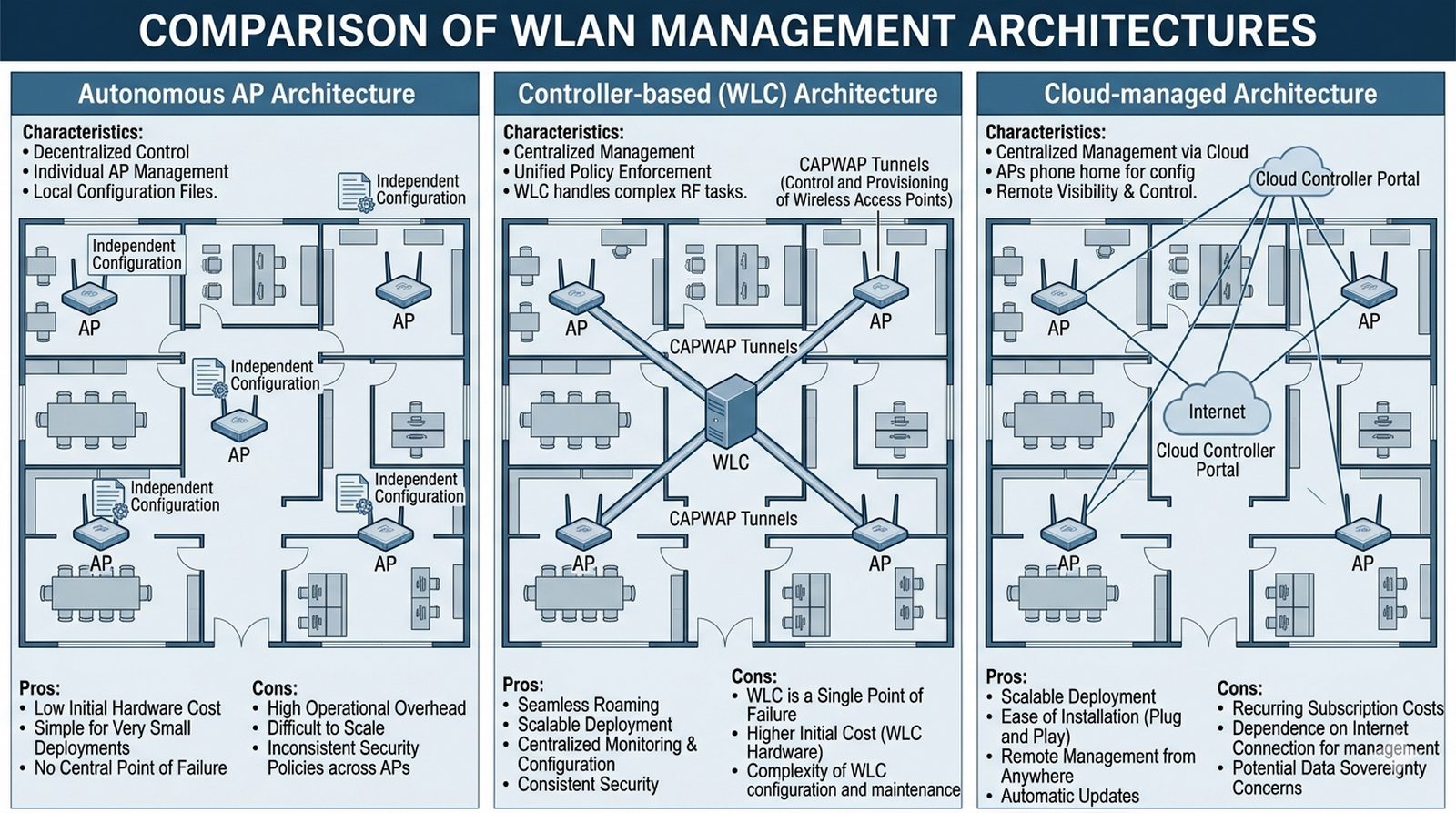

Slajd porównuje trzy architektury zarządzania WLAN: autonomiczną, scentralizowaną i chmurową.

Jak zarządzać stoma punktami dostępowymi w budynku?
Możemy to robić na trzy sposoby.
Najstarszy to urządzenia autonomiczne (Fat AP), które musimy konfigurować każde z osobna.
Standardem enterprise jest system scentralizowany (WLC), gdzie mamy jeden mózg zarządzający wszystkimi AP.
Coraz popularniejsze są też rozwiązania chmurowe (Cloud-managed), gdzie zarządzanie odbywa się przez internetowy portal producenta.

Architektury WLAN: najstarsze AP autonomiczne (Fat AP) konfiguruje się osobno; standardem enterprise jest system scentralizowany (WLC) z jednym „mózgiem” zarządzającym wszystkimi AP; coraz popularniejsze są rozwiązania chmurowe (Cloud-managed) zarządzane przez portal producenta.

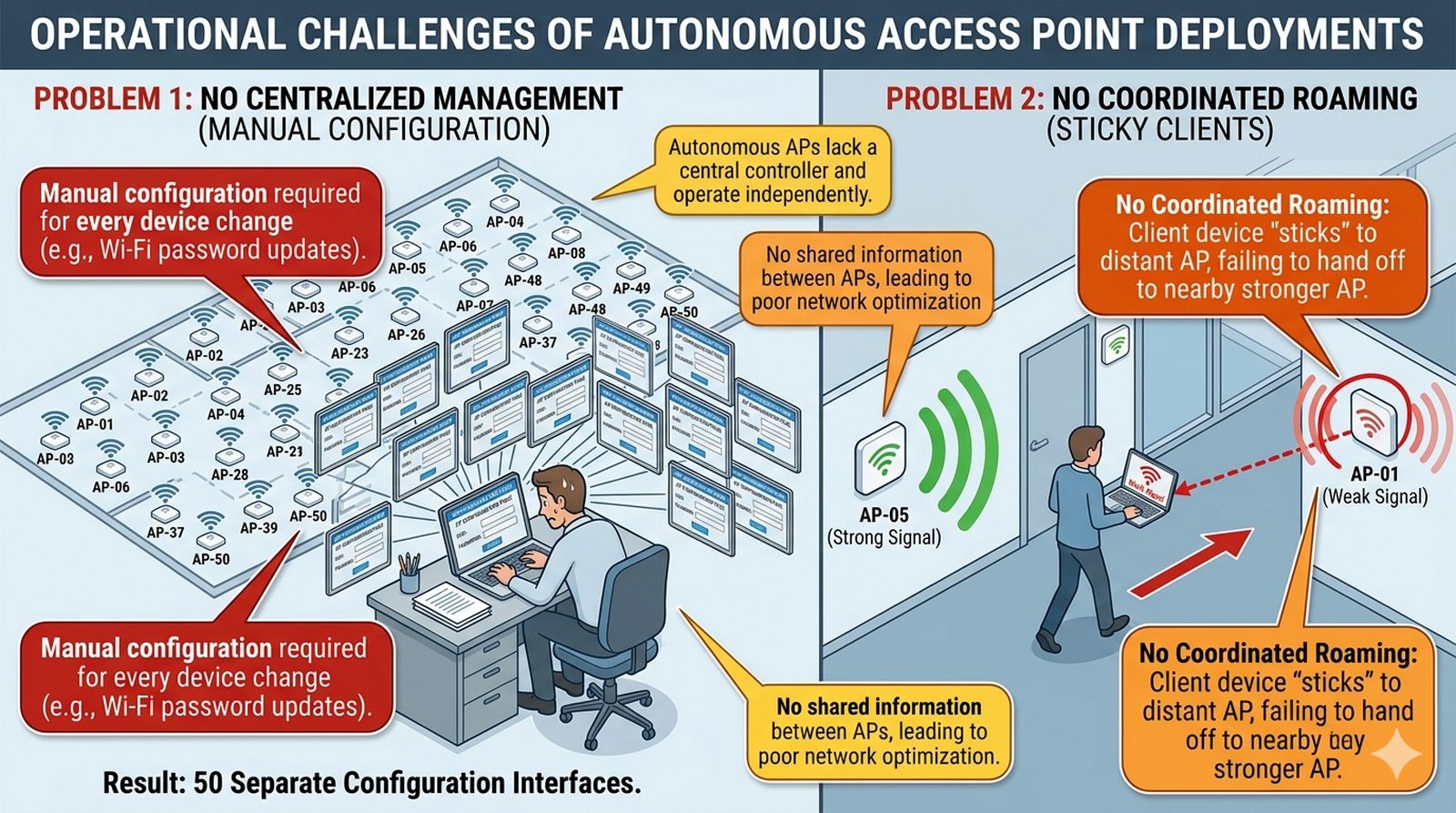

Slajd omawia pułapki sieci zbudowanej z autonomicznych punktów dostępowych.

Wyobraźmy sobie zmianę hasła Wi-Fi w sieci z 50 autonomicznymi AP.
Administrator musiałby zalogować się do każdego z osobna.
Ale monitoring i roaming to jeszcze większy problem - bez centralnego mózgu urządzenia nie wiedzą o swoim istnieniu i nie potrafią płynnie przekazywać sobie użytkowników.
To prowadzi do sytuacji, w której laptop trzyma się dalekiego, słabego AP, mimo że tuż obok ma mocny sygnał, ponieważ te dwa AP ze sobą nie współpracują.

Fat AP: w sieci z 50 autonomicznymi AP zmiana hasła wymaga logowania do każdego osobno; brak centralnego „mózgu” uniemożliwia monitoring i płynny roaming, przez co laptop trzyma się słabego AP mimo dostępności mocniejszego sygnału.

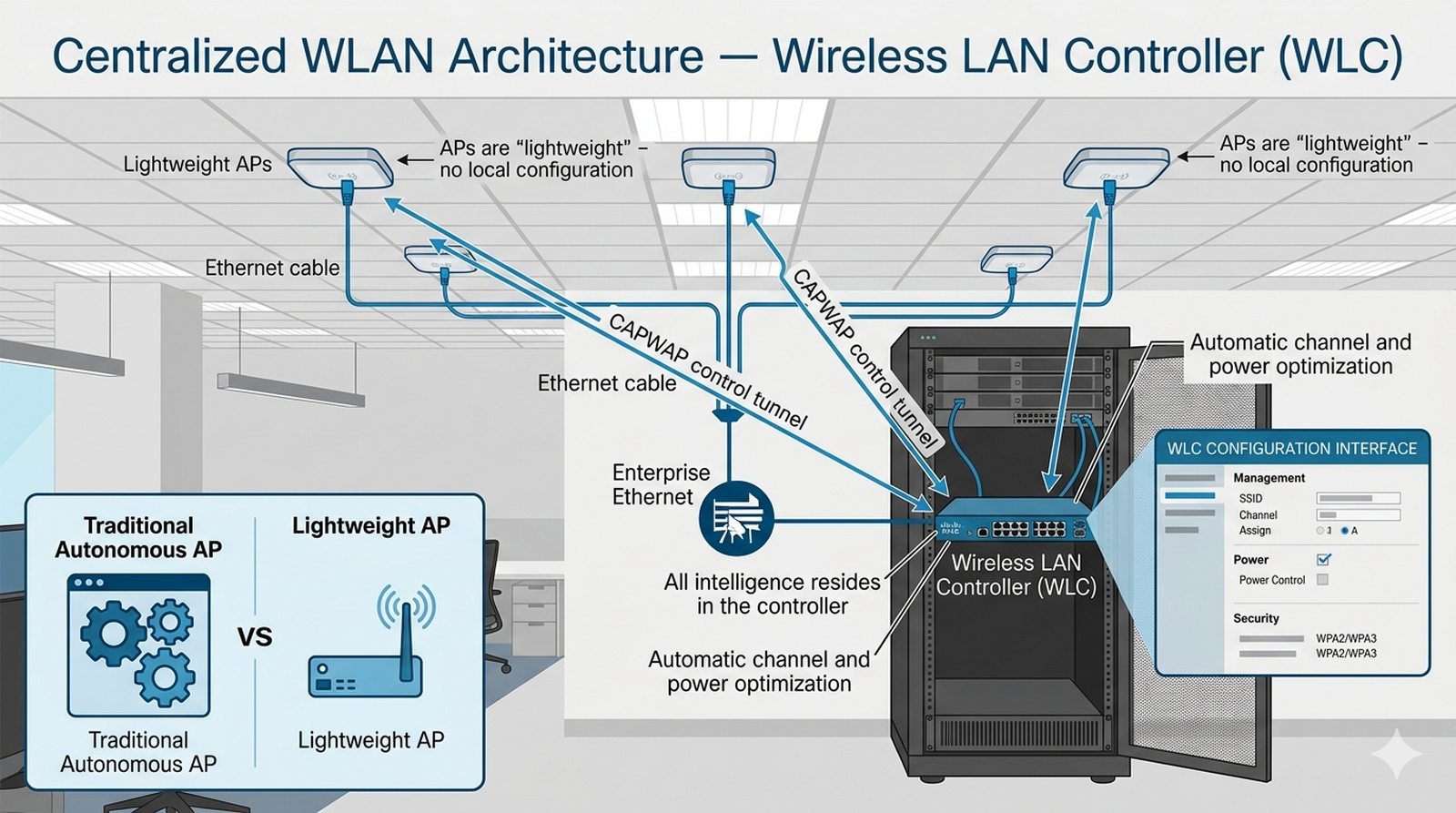

Slajd omawia scentralizowaną architekturę z kontrolerem WLC i lekkimi punktami dostępowymi.

W architekturze scentralizowanej używamy tzw. lekkich punktów dostępowych (Lightweight AP).
Nie mają one własnej inteligencji konfiguracyjnej.
Ich jedynym zadaniem jest nadawanie sygnału i przesyłanie ruchu do kontrolera (WLC).
Kontroler to centrum dowodzenia: tam ustalamy nazwy sieci (SSID) i zabezpieczenia, a kontroler automatycznie przydziela kanały radiowe punktom dostępowym, dbając, by na siebie nie nachodziły.

Lightweight AP i WLC: lekkie punkty dostępowe nie mają własnej inteligencji konfiguracyjnej - tylko nadają sygnał i przesyłają ruch do kontrolera; kontroler jest centrum dowodzenia, w którym ustala się SSID, zabezpieczenia oraz automatycznie przydziela kanały radiowe AP.

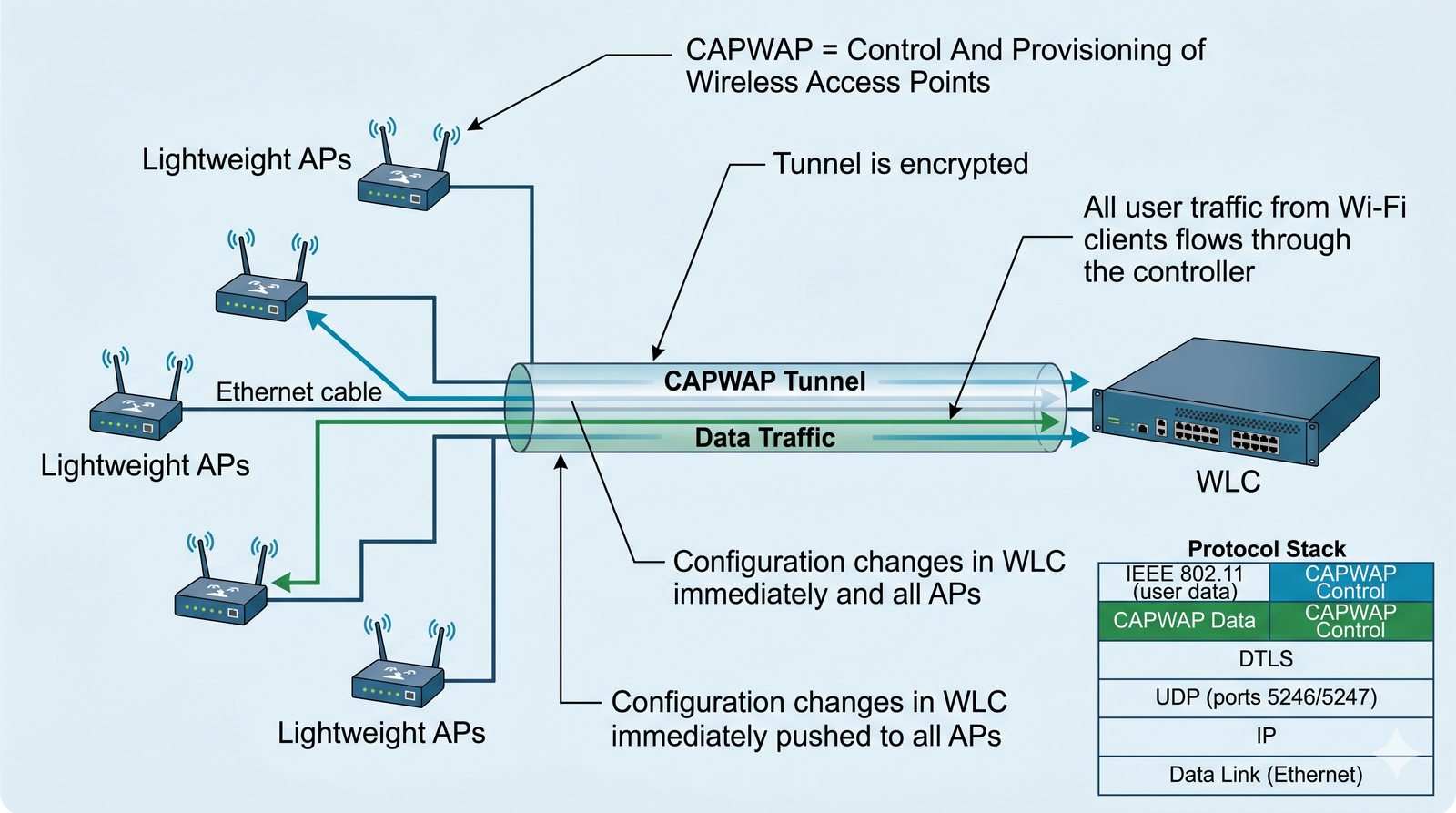

Slajd omawia protokół CAPWAP łączący lekkie punkty dostępowe z kontrolerem.

Jak AP komunikuje się z kontrolerem?
Robi to za pomocą tunelu CAPWAP.
Wyobraźmy sobie to jako niewidzialną rurę biegnącą przez naszą sieć przewodową.
Wszystko, co użytkownik wysyła przez Wi-Fi, wpada do tej rury i wychodzi dopiero w kontrolerze.
Dzięki temu kontroler ma pełną władzę nad ruchem.
Co ważne, tunelem tym płyną też dane konfiguracyjne - jeśli zmienimy coś w WLC, informacja natychmiast popłynie przez CAPWAP do wszystkich AP.

CAPWAP: tunel biegnący przez sieć przewodową, którym cały ruch użytkownika z Wi-Fi trafia do kontrolera; tunelem płyną też dane konfiguracyjne, więc zmiana w WLC natychmiast propaguje się do wszystkich AP, dając kontrolerowi pełną władzę nad ruchem.

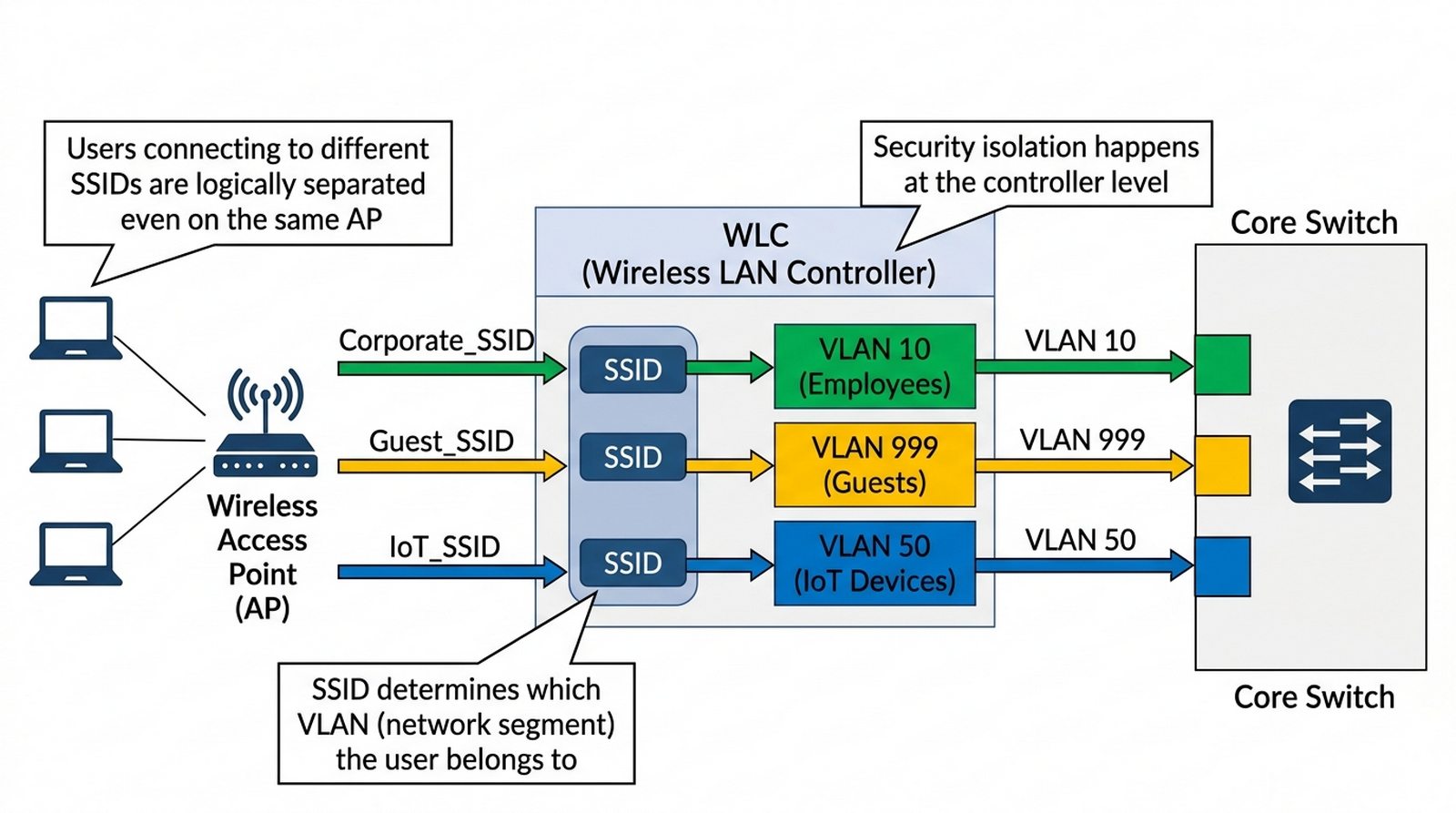

Slajd wyjaśnia mapowanie SSID na VLAN w sieci przewodowej.

To tutaj łączy się świat bezprzewodowy z naszym logicznym projektem sieci z modułu 4.
Każda sieć Wi-Fi, którą widzimy (SSID), musi zostać zamapowana na konkretny VLAN w naszej sieci przewodowej.
Na przykład: SSID MojaFirma_Biuro ląduje w VLAN 10, a MojaFirma_Goście w izolowanym VLAN 999.
Wszystko to dzieje się w kontrolerze, który rozdziela ruch z tuneli CAPWAP do odpowiednich gniazd w core switchu.

Mapowanie SSID do VLAN: każda widoczna sieć Wi-Fi (SSID) musi zostać przypisana do konkretnego VLAN w sieci przewodowej; na przykład MojaFirma_Biuro trafia do VLAN 10, a MojaFirma_Goście do izolowanego VLAN 999. Kontroler rozdziela ruch z tuneli CAPWAP do odpowiednich gniazd core switcha.

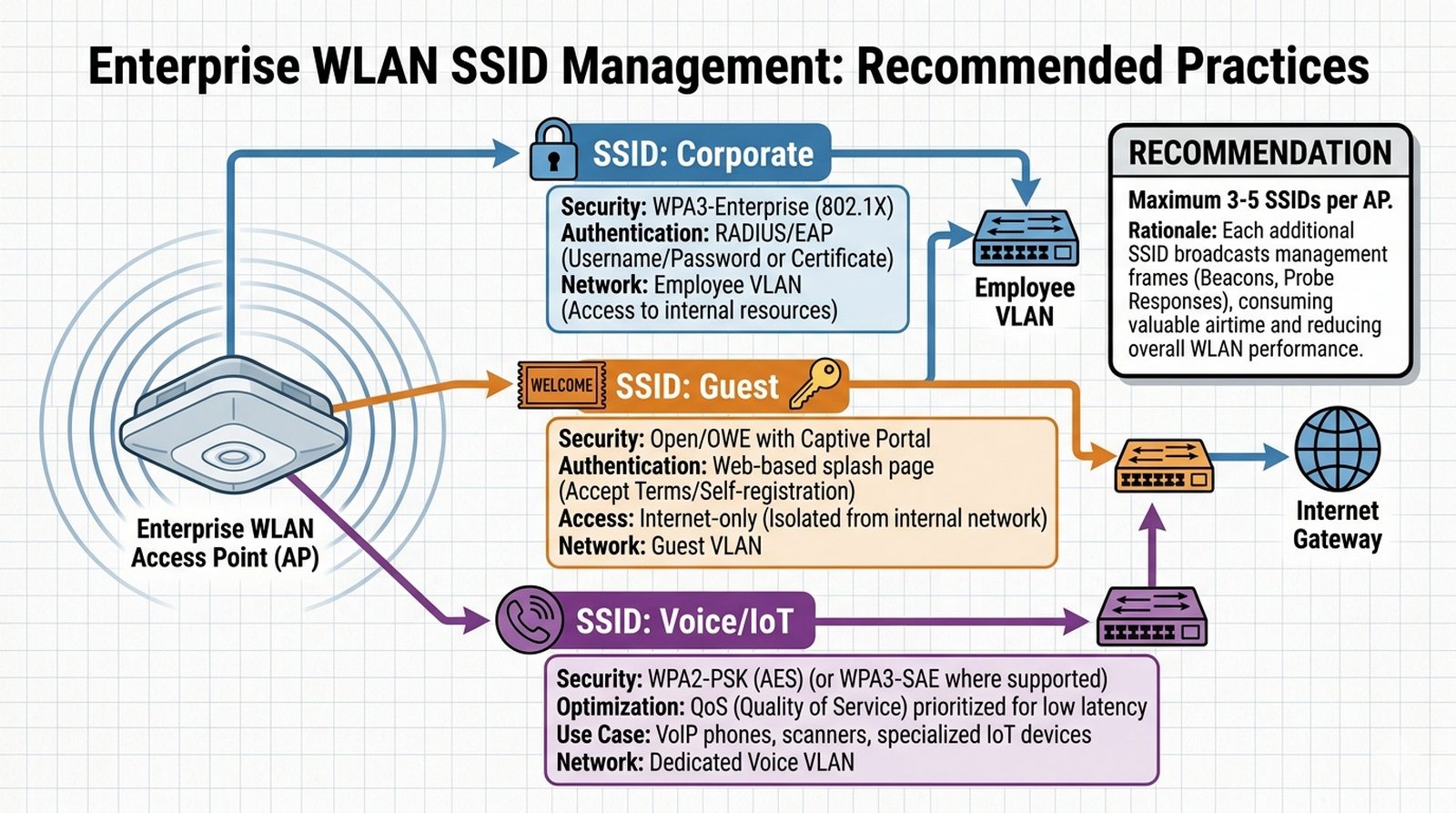

Slajd przedstawia przykład zdrowego planu SSID.

Projektując sieć, nie powinniśmy tworzyć zbyt wielu SSID (zaleca się maksymalnie 3-5 na jeden AP).
Każdy SSID emituje ramki zarządzające, które marnują airtime.
Typowy, zdrowy plan to:

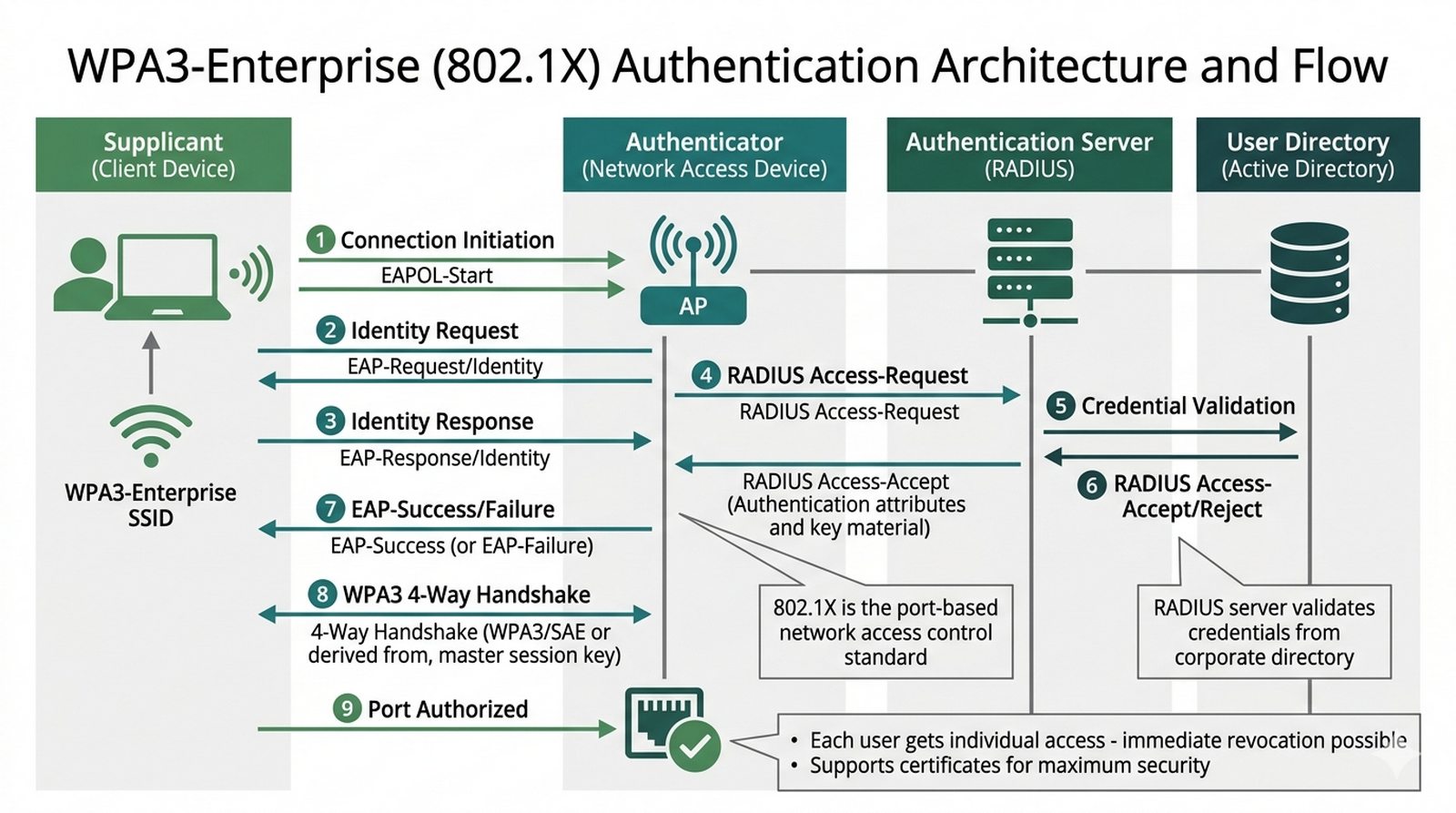

- Corporate: (WPA3-Enterprise / 802.1X - dla pracowników, dostęp do VLAN biurowego).

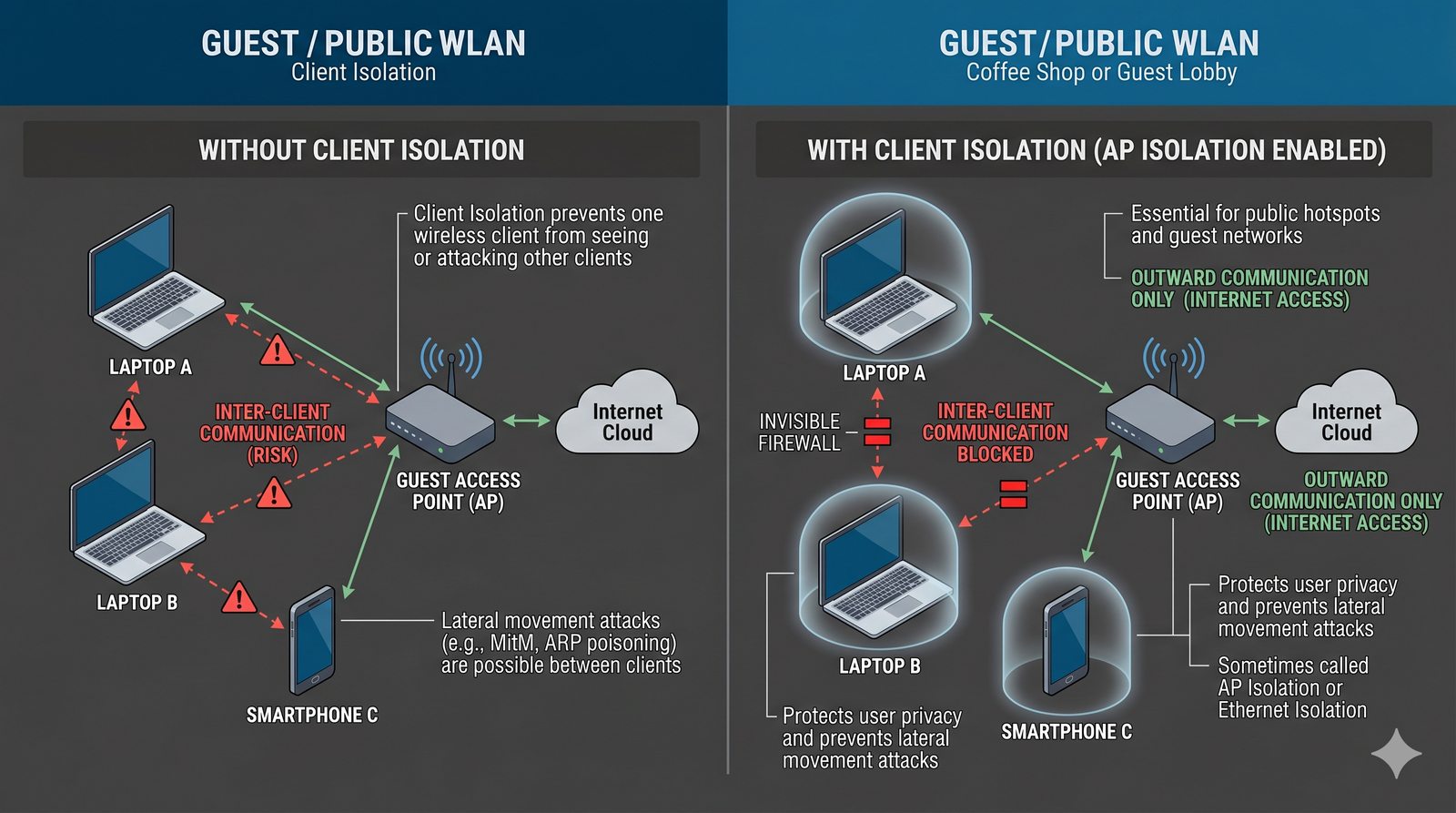

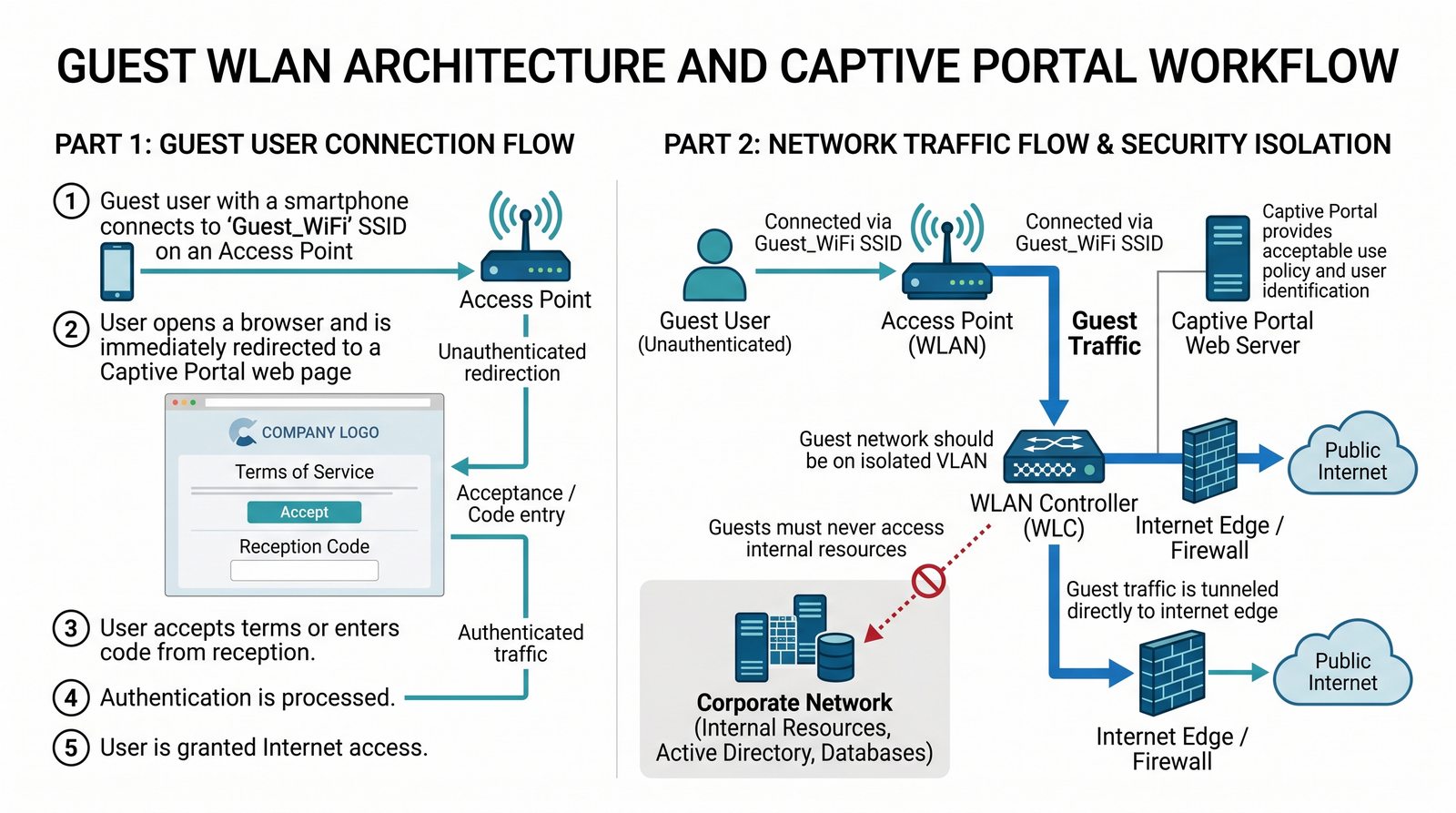

- Guest: (Captive Portal - dla gości, tylko internet, izolacja klientów).
- Voice/IoT: Specjalne SSID dla telefonii lub urządzeń o niskiej mocy.

Plan SSID: nie należy tworzyć zbyt wielu SSID (zaleca się maksymalnie 3-5 na jeden AP), bo każdy emituje ramki zarządzające marnujące czas antenowy; typowy plan to Corporate (WPA3-Enterprise/802.1X), Guest (Captive Portal, izolacja) oraz Voice/IoT dla telefonii i urządzeń o niskiej mocy.

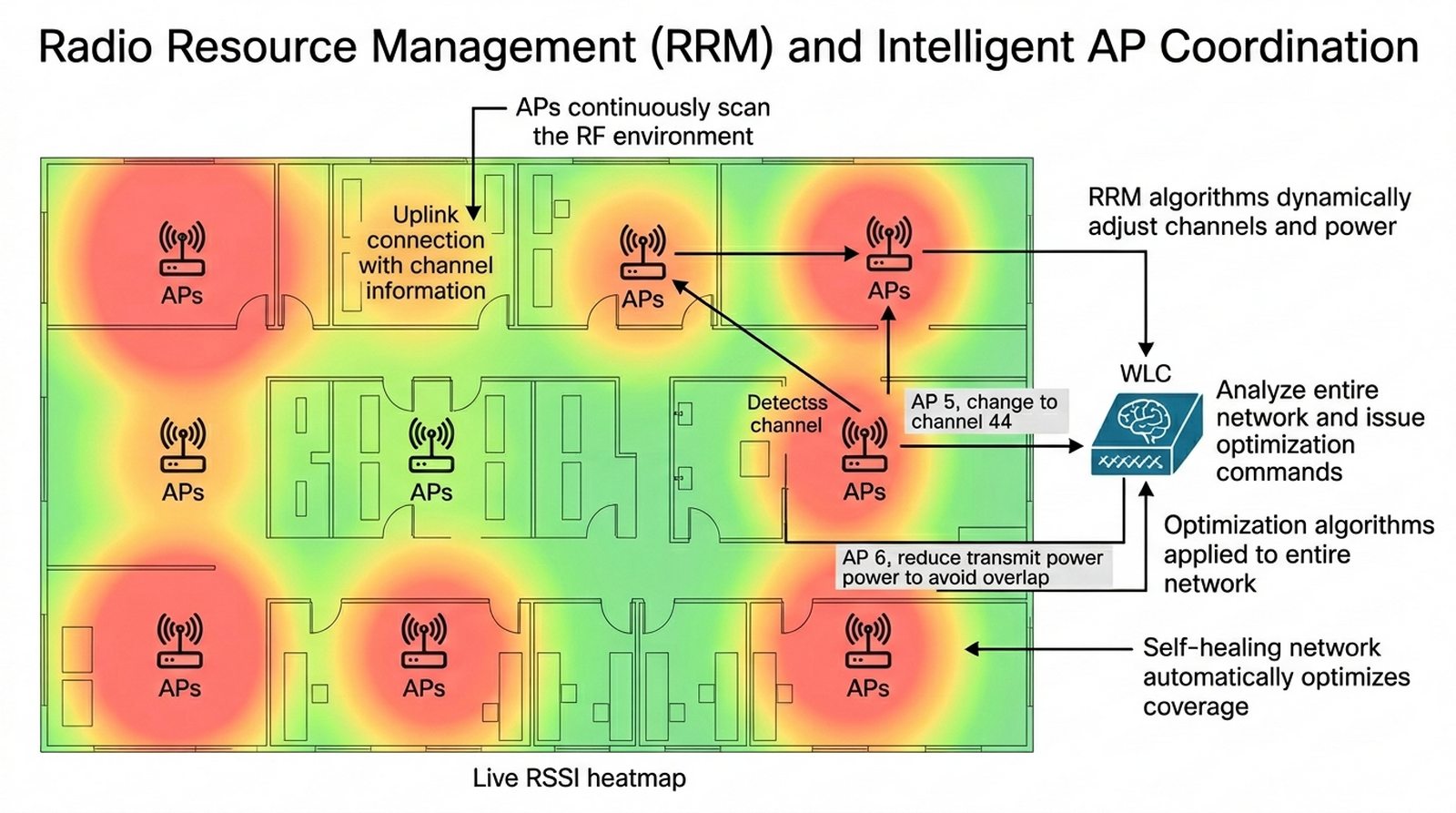

Slajd omawia roaming oraz mechanizm RRM (Radio Resource Management).

Jedną z największych zalet kontrolera jest Radio Resource Management (RRM).
AP co chwilę podsłuchują otoczenie.
Jeśli jeden z nich wykryje silne zakłócenia na swoim kanale, melduje to do kontrolera.
Kontroler widzi całą sieć i decyduje: AP nr 5, zmień kanał na 44, a AP nr 6 zmniejsz moc nadawania, bo nakładasz się na sąsiada.
To dynamiczny ekosystem, który sam się optymalizuje, by zapewnić najlepsze warunki pracy.

RRM: jedna z największych zalet kontrolera; punkty dostępowe nieustannie nasłuchują otoczenia, a gdy któryś wykryje zakłócenia, zgłasza to do kontrolera, który widzi całą sieć i dynamicznie zmienia kanały oraz moc nadawania, aby zoptymalizować warunki pracy.

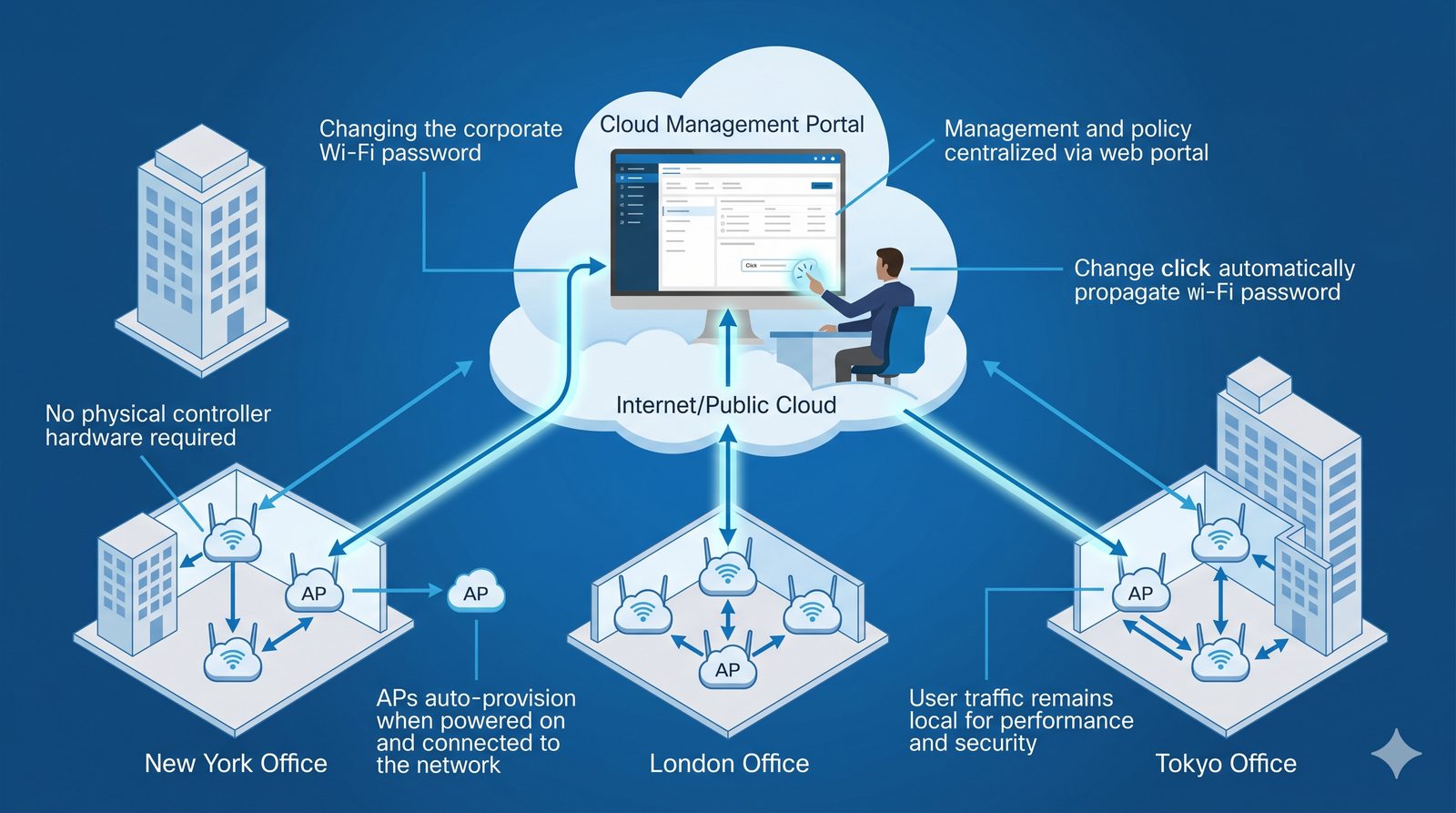

Slajd omawia model chmurowy (Cloud Management) jako rosnący trend.

Ostatnio najszybciej rosnącym trendem są rozwiązania chmurowe (np. Cisco Meraki).
Tu nie kupujemy fizycznego kontrolera do szafy.
Zamiast tego kupujemy AP, które po podłączeniu do prądu same łączą się z internetową chmurą producenta.
To idealne rozwiązanie dla firm z wieloma rozproszonymi oddziałami - administrator siedząc w centrali może jednym kliknięciem zmienić hasło Wi-Fi w biurach na całym świecie.
Chmura zarządza polityką, a ruch użytkowników pozostaje lokalny i bezpieczny.

Cloud-managed WLAN: zamiast fizycznego kontrolera w szafie kupuje się AP, które po podłączeniu same łączą się z chmurą producenta; to idealne rozwiązanie dla firm z rozproszonymi oddziałami, gdzie administrator z centrali jednym kliknięciem zmienia hasło Wi-Fi na całym świecie, a ruch użytkowników pozostaje lokalny.

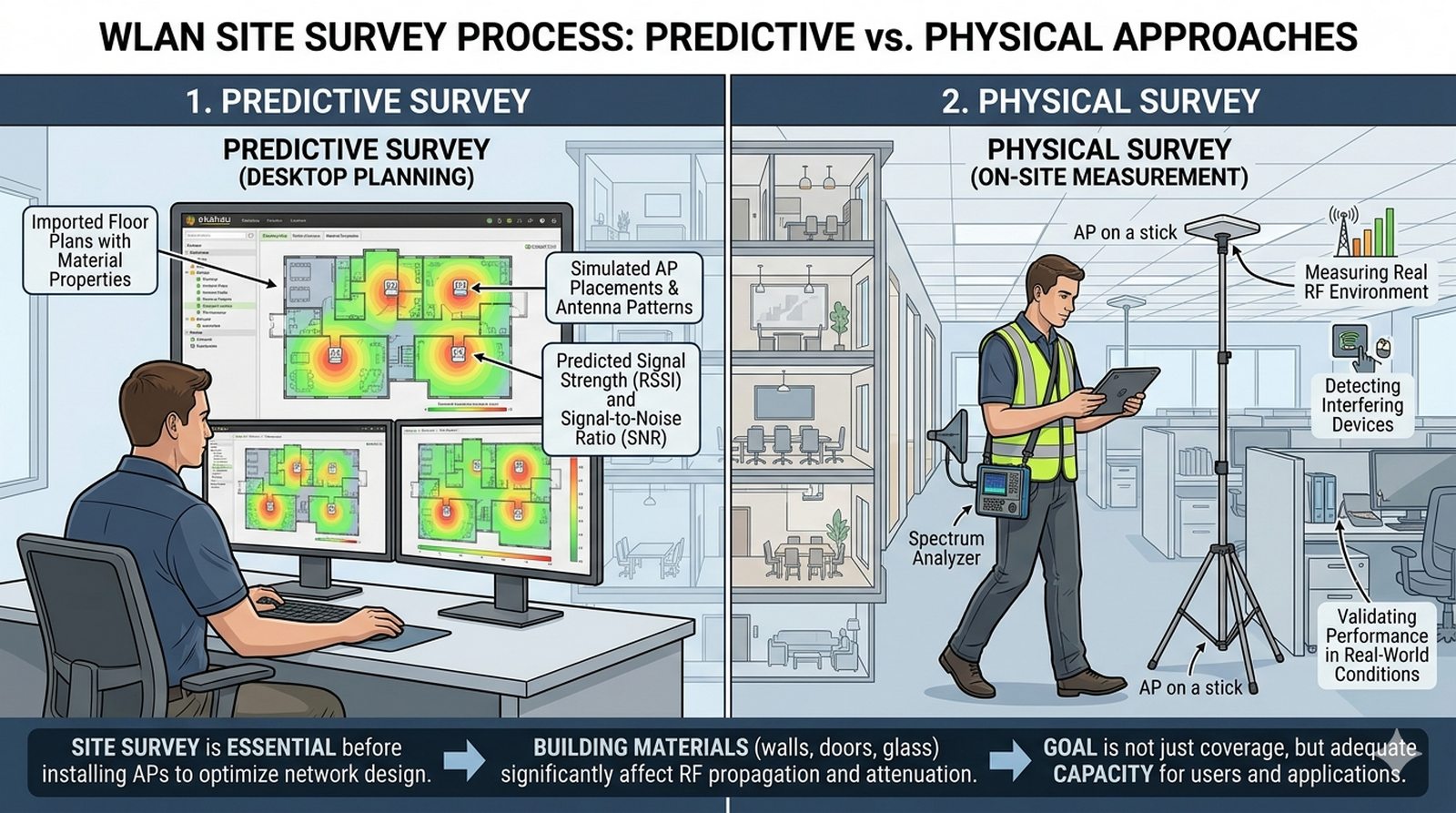

Slajd wprowadza Site Survey jako podstawę profesjonalnego projektowania zasięgu.

Najgorszym błędem projektowym jest rozmieszczanie AP na oko.
Każdy budynek jest inny - metalowe regały, ściany z karton-gipsu czy windy drastycznie wpływają na fale radiowe.
Profesjonalne projektowanie zaczynamy od tzw. Site Survey.
Dzielimy takie badania na predykcyjne (komputerowe modelowanie budynku) oraz fizyczne (wizja lokalna z profesjonalnym sprzętem pomiarowym).
Naszym celem nie jest tylko mieć zasięg, ale zapewnić odpowiednią pojemność sieci.

Site Survey: rozmieszczanie AP „na oko” to najgorszy błąd projektowy, bo każdy budynek tłumi fale inaczej; wyróżnia się Site Survey predykcyjne (komputerowe modelowanie budynku) oraz fizyczne (wizja lokalna ze sprzętem pomiarowym). Celem nie jest tylko zasięg, ale też odpowiednia pojemność sieci.

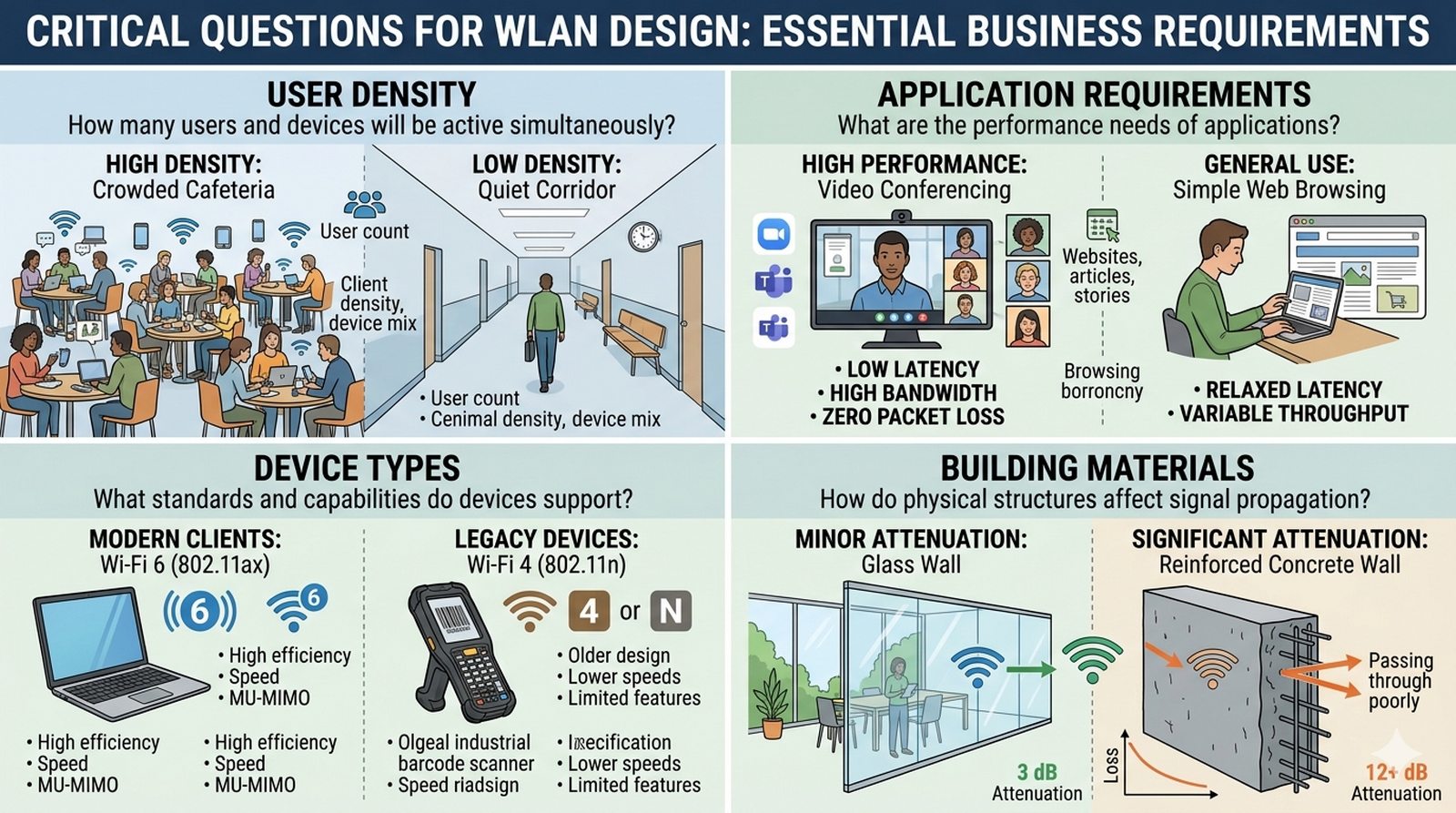

Slajd omawia pytania biznesowe, które trzeba zadać przed projektowaniem sieci.

Zanim postawimy kropkę na planie, musimy zadać pytania biznesowe:
- Ilu użytkowników w jednym miejscu? Stołówka czy sala konferencyjna wymagają innych rozwiązań niż korytarz.
- Z jakich aplikacji korzystają? Głos i wideo (Teams/Zoom) wymagają braku strat pakietów przy roamingu.
- Jakie urządzenia? Nowoczesne laptopy (Wi-Fi 6) vs stare terminale logistyczne (Wi-Fi 4).
- Jakie są ściany? Tłumienie sygnału przez szkło (3 dB) jest inne niż przez żelbet (12+ dB).

Zbieranie wymagań: liczby użytkowników w jednym miejscu, używanych aplikacji (głos i wideo wymagają braku strat pakietów przy roamingu), typów urządzeń (Wi-Fi 6 kontra stare terminale Wi-Fi 4) oraz rodzaju ścian - tłumienie przez szkło (3 dB) różni się od żelbetu (12+ dB).

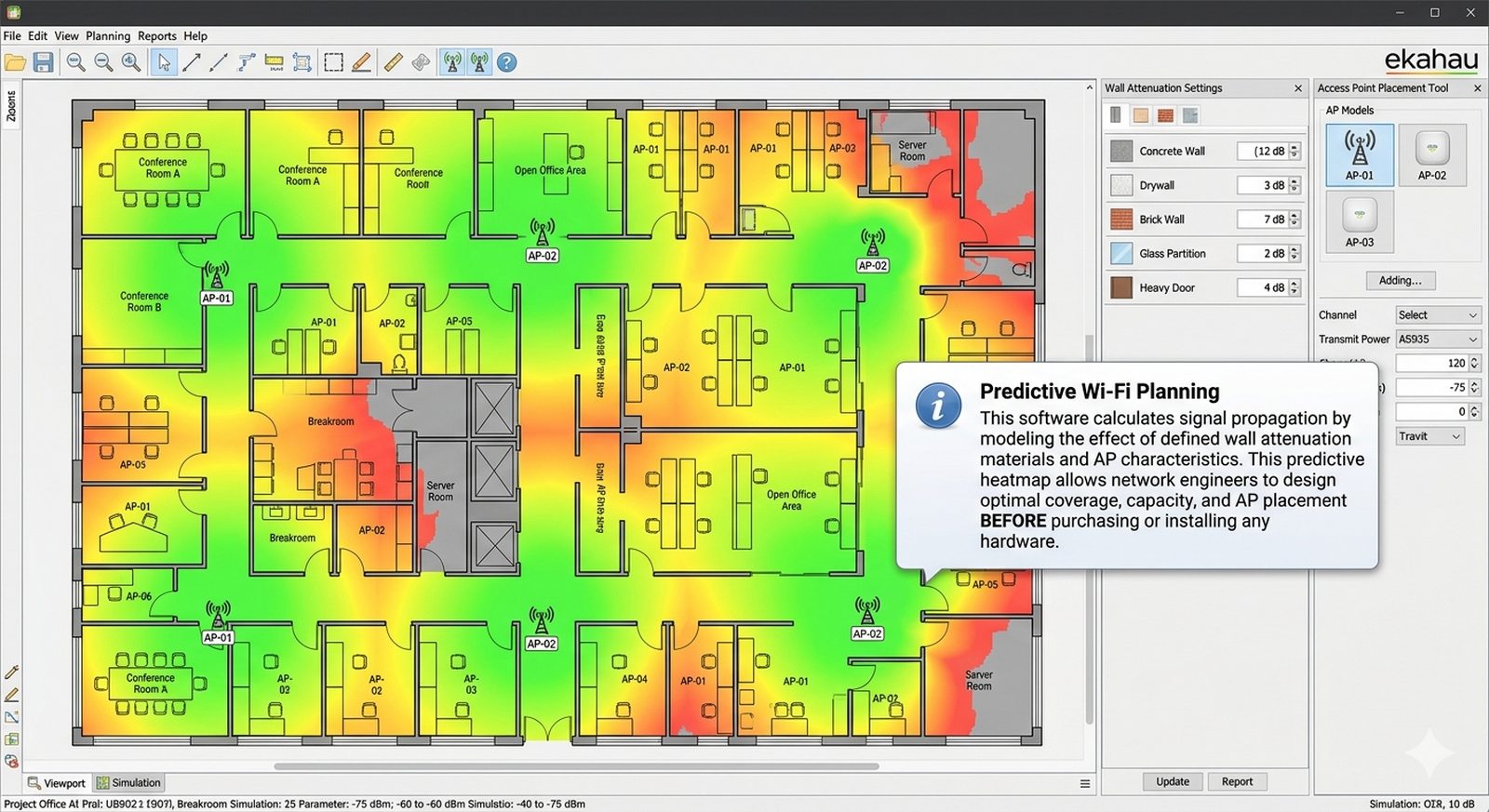

Slajd omawia projektowanie predykcyjne w profesjonalnym oprogramowaniu (np. Ekahau).

To tutaj zaczyna się magia inżynierska.
Używając profesjonalnego oprogramowania (np. Ekahau), wgrywamy rzuty budynku.
Musimy narysować na nich ściany, definiując ich materiał (beton, szkło, cegła).
Program oblicza tłumienie i pozwala nam wirtualnie ustawiać access pointy.
Widzimy wtedy te słynne heat mapy (mapy ciepła), które pokazują nam, gdzie sygnał będzie idealny, a gdzie mogą pojawić się martwe strefy.
To pozwala nam oszacować liczbę potrzebnych urządzeń przed wydaniem złotówki na sprzęt.

Projektowanie predykcyjne: do programu wgrywa się rzuty budynku, rysuje ściany z przypisanymi materiałami (beton, szkło, cegła), a program oblicza tłumienie i pozwala wirtualnie ustawiać punkty dostępowe; generowane mapy ciepła pokazują miejsca idealnego sygnału i martwe strefy, co pozwala oszacować liczbę urządzeń przed zakupem.

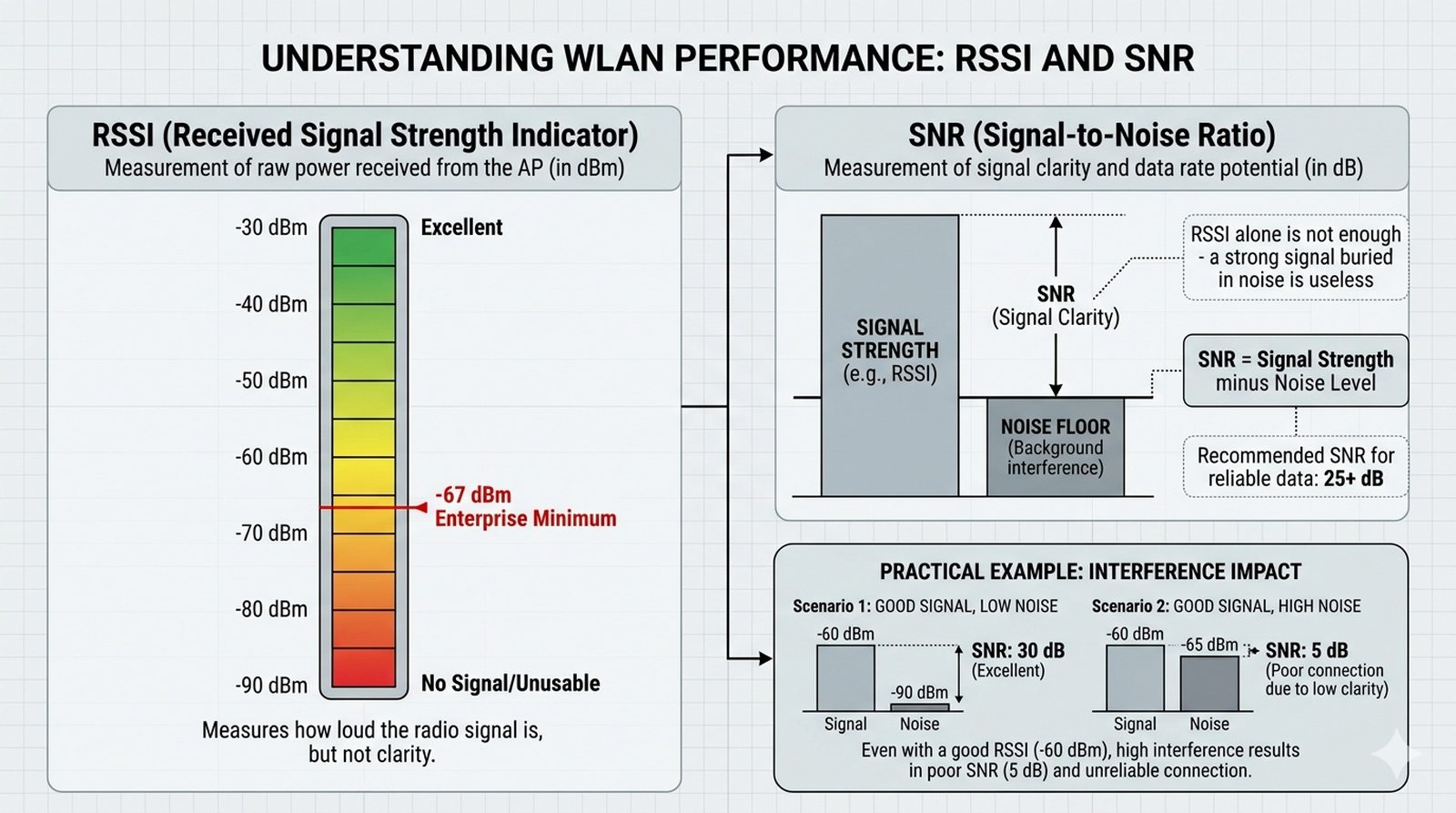

Slajd omawia parametry mapy ciepła: RSSI oraz SNR.

Podstawowym wskaźnikiem jest RSSI (moc sygnału).
W sieciach biznesowych dążymy do tego, by w każdym miejscu pracy sygnał nie był słabszy niż -67 dBm (im bliżej zera, tym lepiej, więc -50 jest świetne, -80 jest fatalne).
Ale sama moc to nie wszystko.
Kluczowy jest SNR (Signal-to-Noise Ratio) - sygnał musi być wyraźnie głośniejszy od szumu tła (zakłóceń).
Bez dobrego SNR urządzenie nie będzie w stanie poprawnie odebrać danych, nawet jeśli ma wszystkie kreski.

RSSI i SNR: RSSI to moc sygnału - w sieciach biznesowych dąży się, by nigdzie nie była słabsza niż -67 dBm (im bliżej zera, tym lepiej); sama moc to jednak nie wszystko, bo kluczowy jest SNR (stosunek sygnału do szumu) - bez niego urządzenie nie odbierze danych poprawnie, nawet mając „wszystkie kreski”.

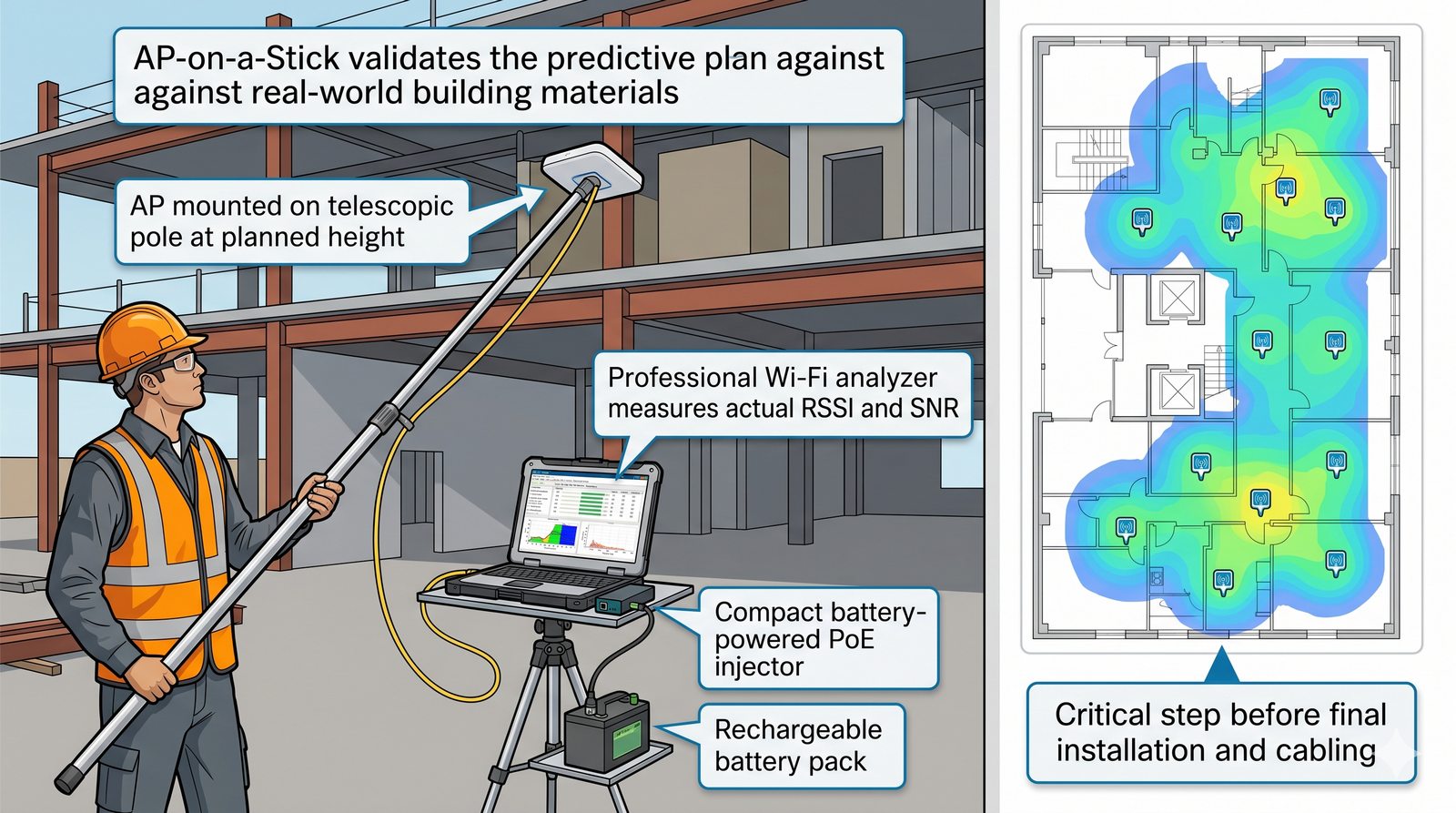

Slajd omawia metodę weryfikacji AP-on-a-Stick.

Nawet najlepszy symulator komputerowy nie zastąpi rzeczywistości.
W kluczowych projektach stosujemy metodę AP-on-a-Stick.
Inżynier idzie do budynku z access pointem zamontowanym na długim teleskopowym statywie (zasilanym z baterii).
Ustawia go w planowanym miejscu i profesjonalnym miernikiem sprawdza, jak realnie rozchodzi się sygnał przez specyficzne ściany tego budynku.
To ostateczny test potwierdzający poprawność naszego planu przed montażem na stałe.

AP-on-a-Stick: metoda weryfikacji w rzeczywistym budynku; inżynier umieszcza zasilany z baterii punkt dostępowy na teleskopowym statywie w planowanym miejscu i mierzy, jak sygnał rozchodzi się przez konkretne ściany - to ostateczny test poprawności planu przed montażem na stałe.

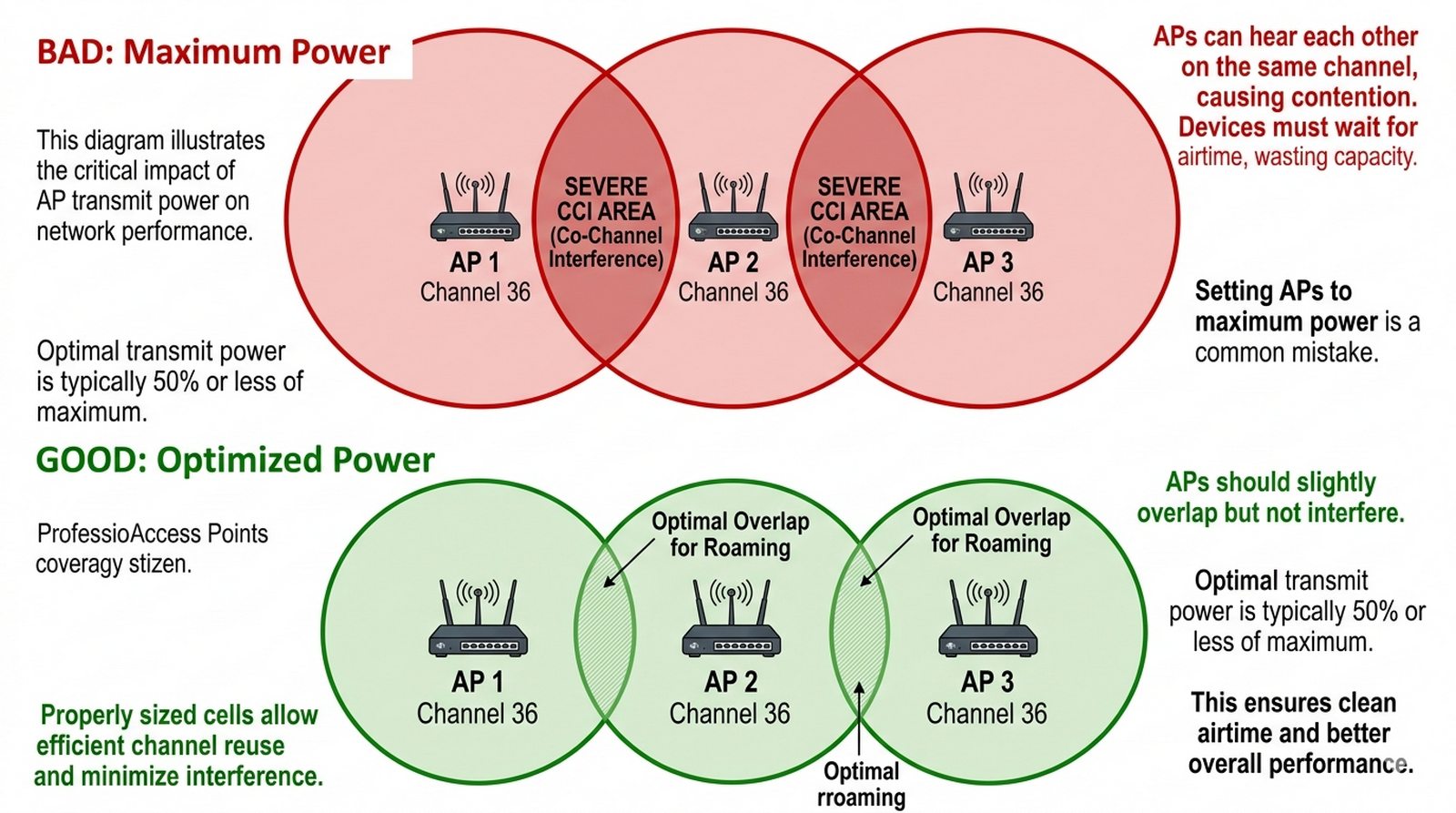

Slajd ostrzega przed ustawianiem maksymalnej mocy i wyjaśnia związek z CCI.

Wielu administratorów popełnia błąd: ustawia AP na maksymalną moc, myśląc: im więcej, tym lepiej.
To prosta droga do katastrofy.
Zbyt silny sygnał powoduje, że AP widzą się nawzajem i na siebie czekają (wspomniane CCI).
W WLAN projektujemy sieć tak, by punkty dostępowe lekko na siebie nachodziły, ale nie krzyczały na całe piętro.
Idealna moc nadawania to zazwyczaj połowa lub mniej możliwości urządzenia - to zapewnia czysty i wydajny airtime.

Moc nadawania a CCI: maksymalna moc to prosta droga do katastrofy - AP widzą się nawzajem i na siebie czekają (CCI); punkty dostępowe powinny lekko na siebie nachodzić, ale nie „krzyczeć” na całe piętro, dlatego idealna moc to zazwyczaj połowa lub mniej możliwości urządzenia.

Slajd omawia rodzaje anten i sposób formowania wiązki sygnału.

Anteny nie wzmacniają sygnału w sensie elektrycznym - one go skupiają.
Standardowy AP ma anteny wszechkierunkowe (omnidirectional), które sieją sygnał wokół siebie w kształcie pączka (donuta).
Są idealne do biur.
Jeśli jednak mamy wysoki magazyn, musimy użyć anten kierunkowych (patch), które skupiają wiązkę pionowo w dół, na alejki z towarami.
Wybór anteny to kluczowe narzędzie w rękach projektanta, pozwalające wstrzyknąć sygnał dokładnie tam, gdzie jest potrzebny, ograniczając go tam, gdzie przeszkadza.

Anteny: nie wzmacniają sygnału, lecz go skupiają; standardowe AP mają anteny wszechkierunkowe (omnidirectional) siejące sygnał w kształcie pączka, idealne do biur, natomiast w wysokim magazynie używa się anten kierunkowych (patch) skupiających wiązkę pionowo w dół, na alejki z towarami.

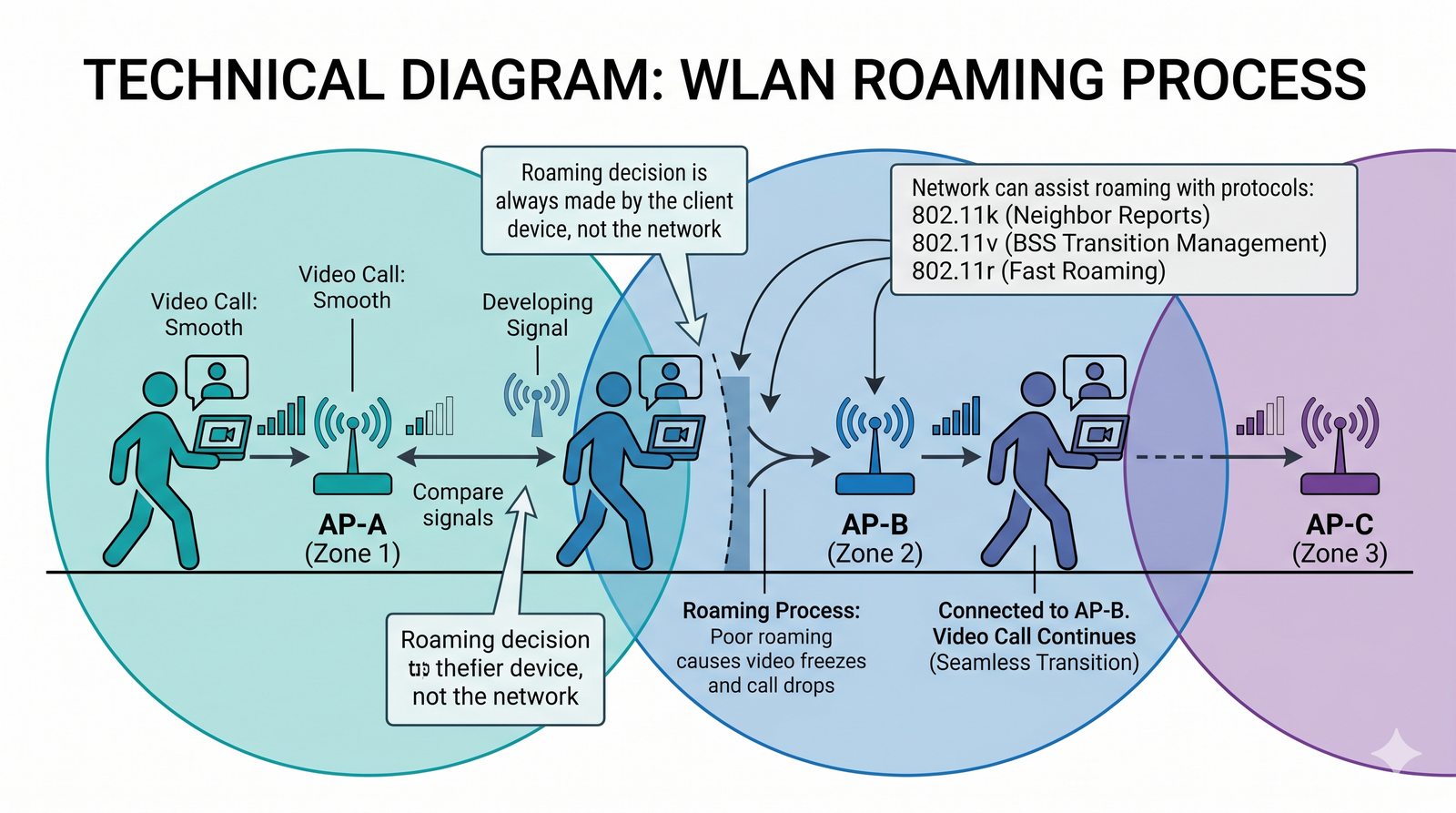

Slajd wyjaśnia, jak przebiega roaming i kto decyduje o przełączeniu.

Roaming to proces, w którym Twoje urządzenie przełącza się z jednego AP na drugi podczas chodzenia po biurze.
Pamiętajmy: o roamingu decyduje zawsze klient (Twój telefon), a nie sieć.
Zadaniem sieci jest jedynie pomagać mu w tej decyzji.
Jeśli roaming działa źle, Twoje połączenie wideo zostanie przerwane na kilka sekund w momencie przejścia przez korytarz.
Aby temu zapobiec, musimy wdrożyć nowoczesne protokoły wspomagające roaming.

Roaming: proces przełączania urządzenia z jednego AP na inny podczas przemieszczania się; o przełączeniu decyduje zawsze klient (np. telefon), a zadaniem sieci jest jedynie mu w tym pomagać. Źle działający roaming przerywa połączenie wideo na kilka sekund przy przejściu przez korytarz.

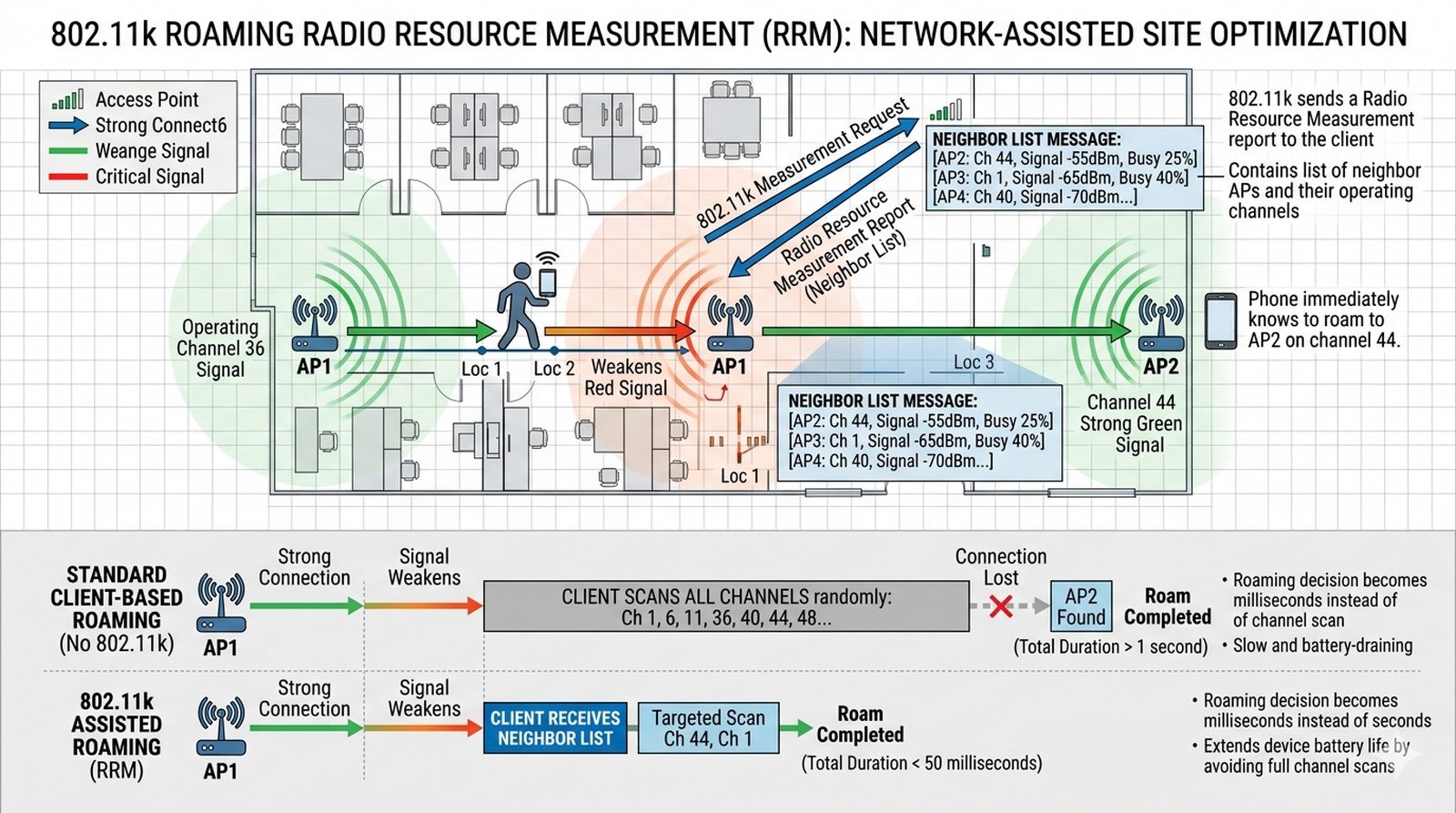

Slajd omawia standard 802.11k (mapa sąsiedztwa) usprawniający roaming.

Gdy idziesz korytarzem i sygnał obecnego AP słabnie, Twój telefon musi przeskanować wszystkie kanały, by znaleźć nowy punkt dostępowy.
To trwa sekundy i marnuje baterię.
Protokół 802.11k pozwala sieci wysłać do Twojego urządzenia listę sąsiadów.
Telefon wie wtedy dokładnie: Skacz na kanał 44, tam jest najbliższy AP.
To sprawia, że szukanie nowego punktu przesiadkowego trwa milisekundy, a nie sekundy.

802.11k: bez tego standardu telefon skanuje wszystkie kanały w poszukiwaniu nowego punktu dostępowego, co trwa sekundy i zużywa baterię; 802.11k pozwala sieci wysłać urządzeniu listę sąsiadów, dzięki czemu wie ono dokładnie, na który kanał się przełączyć, skracając wyszukiwanie do milisekund.

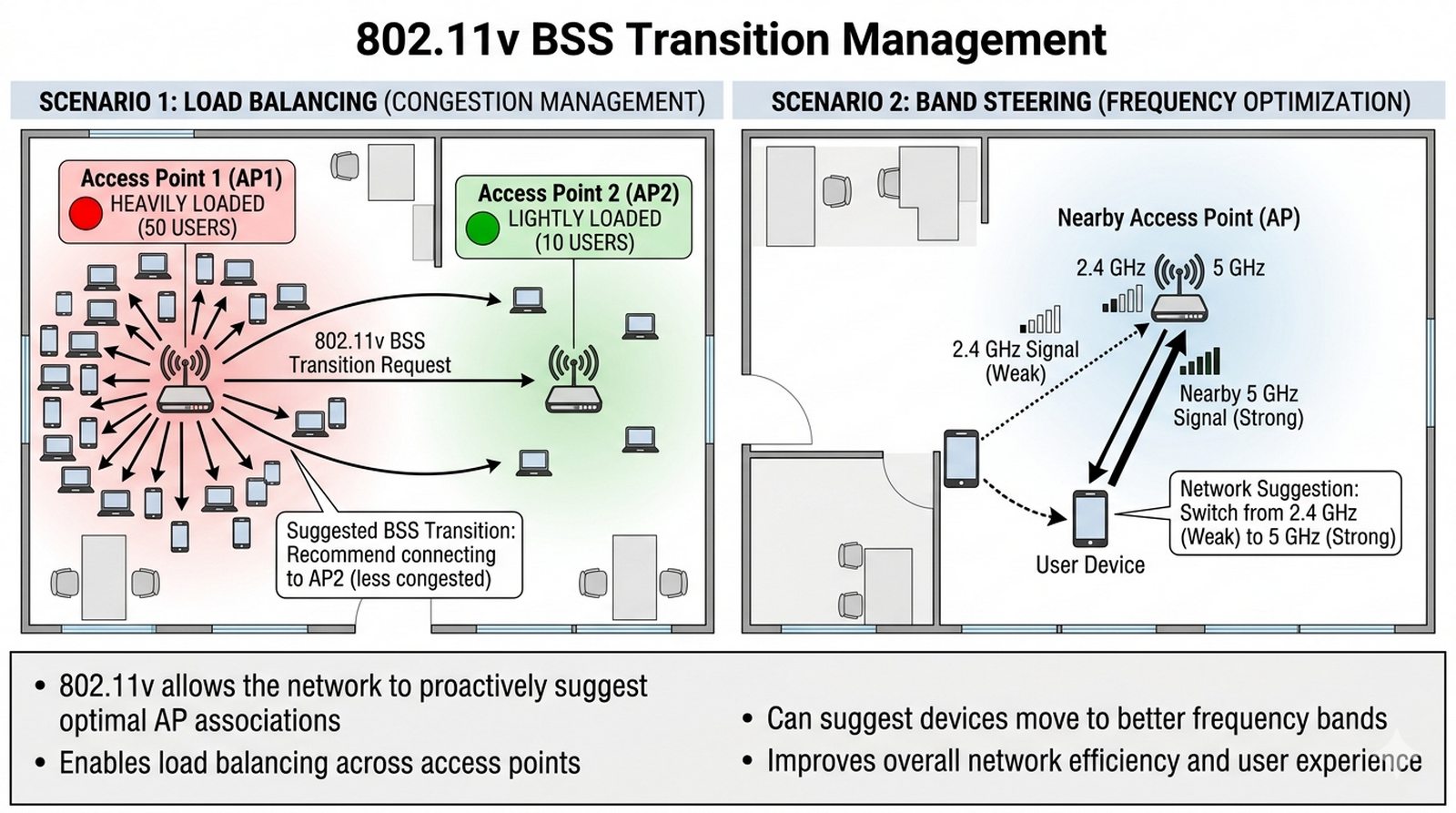

Slajd omawia standard 802.11v jako „sugestię od sieci” i balansowanie obciążenia.

Nazywamy go protokołem uprzejmego szeptu.
Pozwala on sieci wysłać polecenie do urządzenia: „Widzę, że męczysz się na 2,4 GHz, ale masz tuż obok świetny sygnał na 5 GHz, sugeruję zmianę”.
802.11v pozwala też sieci balansować obciążenie: jeśli jeden AP obsługuje już 50 osób, może on zasugerować nowym osobom, by połączyły się z sąsiednim, mniej obciążonym AP.
To narzędzie do aktywnego zarządzania tłumem w sieci.

802.11v: nazywany protokołem uprzejmego szeptu; pozwala sieci zasugerować urządzeniu zmianę pasma (np. z 2,4 na 5 GHz) oraz balansować obciążenie - gdy jeden AP obsługuje już 50 osób, może zasugerować nowym klientom połączenie z sąsiednim, mniej obciążonym AP.

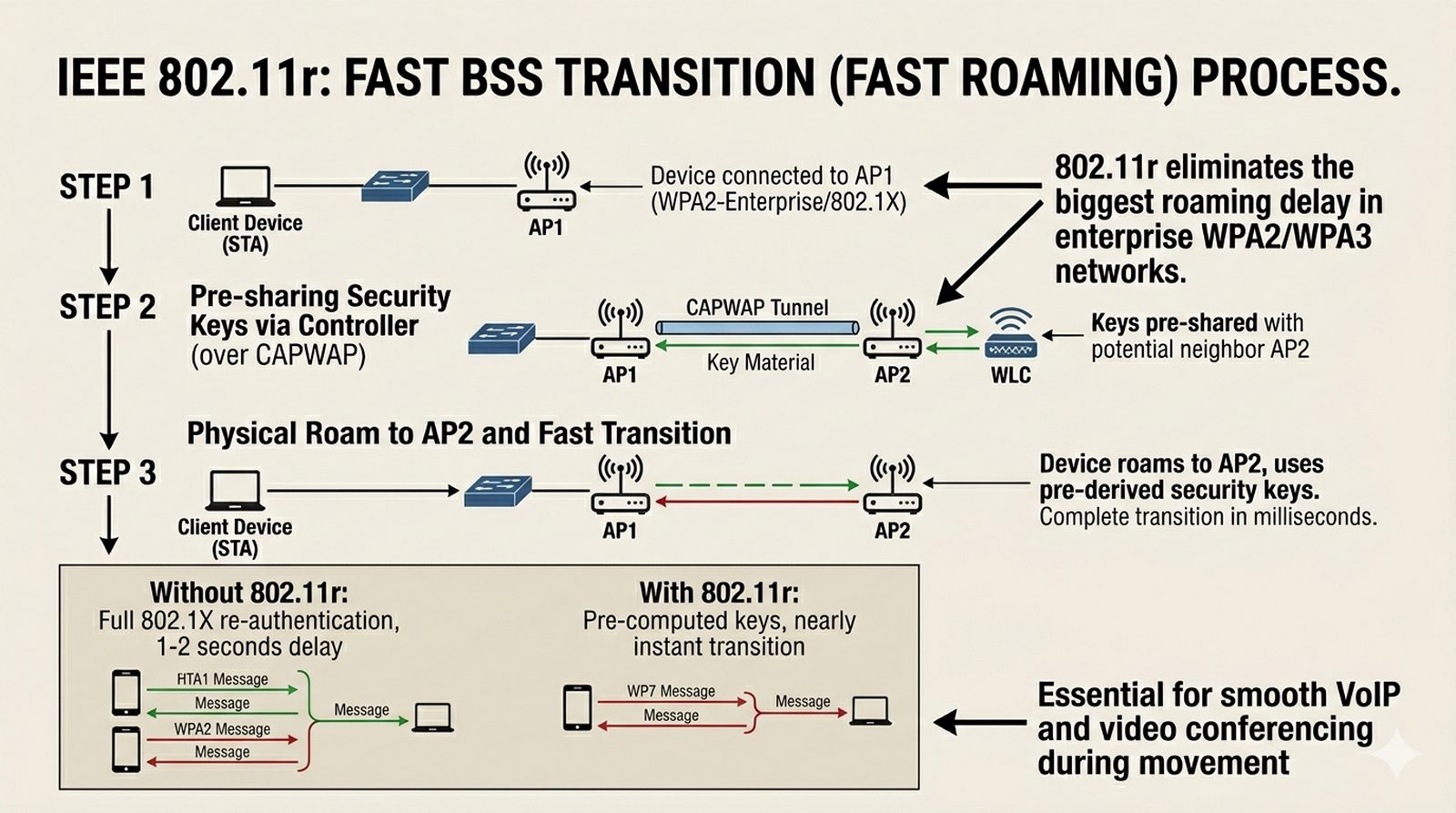

Slajd omawia standard 802.11r (Fast Transition) przyspieszający roaming w sieciach 802.1X.

Największym problemem roamingu w sieciach bezpiecznych (802.1X) jest czas ponownego wpisywania się do sieci.
Normalnie proces wymiany kluczy z serwerem trwa zbyt długo dla rozmowy głosowej.
Protokół 802.11r pozwala urządzeniu przerzucić swoje klucze bezpieczeństwa do sąsiedniego AP, zanim jeszcze do niego przeskoczy.
Dzięki temu samo przełączenie jest niemal natychmiastowe.
Wdrożenie r, k i v to trio, które odróżnia amatorskie Wi-Fi od profesjonalnego WLAN enterprise.

802.11r: w sieciach bezpiecznych (802.1X) ponowne uwierzytelnienie trwa zbyt długo dla rozmowy głosowej; 802.11r pozwala urządzeniu przenieść klucze bezpieczeństwa do sąsiedniego AP jeszcze przed przełączeniem, dzięki czemu samo przejście jest niemal natychmiastowe. Trio r/k/v odróżnia amatorskie Wi-Fi od profesjonalnego WLAN enterprise.

Slajd uzasadnia, dlaczego bezpieczeństwo WLAN jest fundamentem projektu.

W sieci kablowej haker musi fizycznie wejść do biura i wpiąć się do gniazdka.
W Wi-Fi haker może siedzieć w aucie na parkingu przed budynkiem.
Dlatego bezpieczny projekt WLAN to fundament.
Musimy zrozumieć, że szyfrowanie to nie wszystko - musimy wiedzieć, kto się łączy i czy na pewno ma do tego prawo.
Zapominamy o starych standardach typu WEP czy WPA - dzisiaj standardem bezpieczeństwa biznesowego jest WPA3 oraz ekosystem 802.1X.

Bezpieczeństwo WLAN: w sieci kablowej trzeba fizycznie wejść do biura, natomiast w Wi-Fi wystarczy siedzieć w aucie na parkingu; samodzielne szyfrowanie nie wystarcza - trzeba wiedzieć, kto się łączy i czy ma do tego prawo. Standardem bezpieczeństwa biznesowego jest dziś WPA3 oraz ekosystem 802.1X, a nie WEP czy WPA.

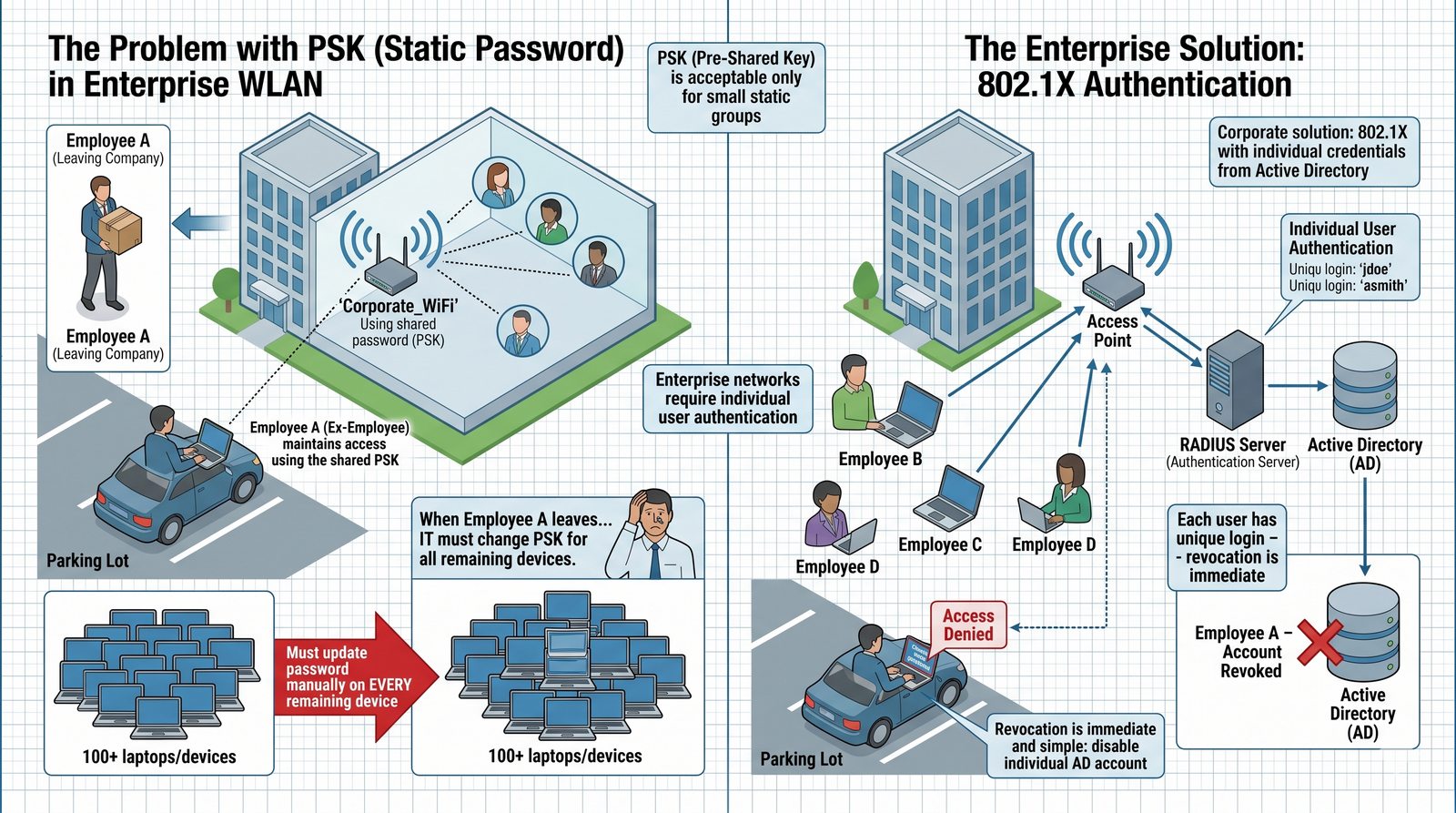

Slajd wyjaśnia, dlaczego statyczne hasła (PSK) nie sprawdzają się w dużym biurze.

Tradycyjne hasło (PSK - Pre-Shared Key), które wpisujemy w domu (hasło na naklejce pod routerem), jest niedopuszczalne w dużym biurze.
Dlaczego?
Bo jeśli jeden pracownik odejdzie z pracy, zna hasło do sieci i może z niego korzystać z parkingu.
Musielibyśmy zmienić hasło stu pozostałym osobom i ich stu laptopom.
W projektach enterprise stosujemy indywidualną autoryzację każdego użytkownika jego własnym loginem i hasłem z firmowej bazy (Active Directory).

Koniec haseł statycznych: wspólne hasło (PSK) jest niedopuszczalne w dużym biurze - po odejściu pracownika nadal zna hasło i może z niego korzystać z parkingu, a jego zmiana wymagałaby aktualizacji u wszystkich pozostałych; dlatego w enterprise stosuje się indywidualną autoryzację loginu i hasła z firmowej bazy (Active Directory).

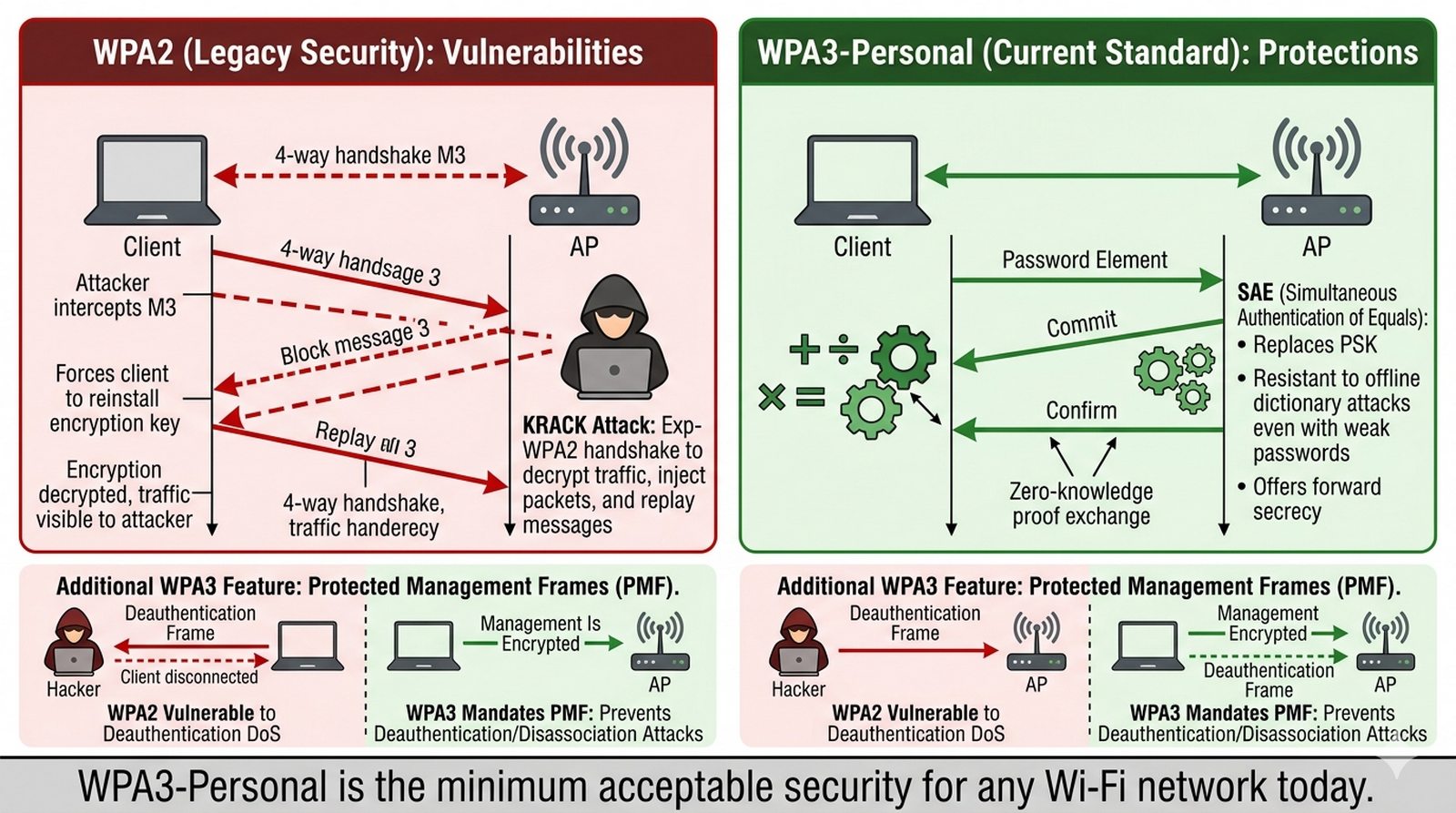

Slajd omawia WPA3-Personal (SAE i PMF) jako bezpieczniejszy standard domowy.

WPA3 to ogromny skok jakościowy nawet w wersji domowej (Personal).
Wprowadza on mechanizm SAE (Simultaneous Authentication of Equals), który uniemożliwia hakerom łamanie haseł metodą offline (przechwycenie ruchu i zgadywanie hasła na mocnym komputerze).
Dodatkowo WPA3 wymusza tzw. PMF (Protected Management Frames), co uniemożliwia hakerom proste wywalanie Twoich urządzeń z sieci za pomocą fałszywych ramek rozłączających.

WPA3-Personal: ogromny skok jakościowy dzięki mechanizmowi SAE, który uniemożliwia łamanie haseł metodą offline (przechwycenie ruchu i zgadywanie hasła na mocnym komputerze); dodatkowo WPA3 wymusza PMF (Protected Management Frames), co blokuje proste wywalanie urządzeń z sieci fałszywymi ramkami rozłączającymi.

Slajd omawia WPA3-Enterprise oraz standard uwierzytelniania 802.1X.

To jest Święty Graal bezpieczeństwa sieciowego.
W standardzie 802.1X każde urządzenie, aby dostać się do Wi-Fi, musi przejść przez proces weryfikacji tożsamości.
Nie ma jednego wspólnego hasła.
Zamiast tego urządzenie rozmawia z serwerem autoryzacji (np. Cisco ISE lub Windows NPS).
Dopiero gdy serwer potwierdzi tożsamość („Tak, to jest Jan Kowalski, ma ważne konto”), AP otwiera wirtualne drzwiczki i wpuszcza Jana do sieci.

WPA3-Enterprise / 802.1X: nie ma jednego wspólnego hasła - każde urządzenie musi przejść weryfikację tożsamości, rozmawiając z serwerem autoryzacji (np. Cisco ISE lub Windows NPS); dopiero po potwierdzeniu tożsamości punkt dostępowy otwiera dostęp do sieci.

Slajd omawia trójkąt autoryzacji 802.1X: supplicant, authenticator i serwer.

W procesie 802.1X biorą udział trzy strony:
- Supplicant: Twoje urządzenie (laptop, telefon) proszące o wstęp.
- Authenticator: Punkt dostępowy lub kontroler - on jest strażnikiem, który blokuje ruch, dopóki nie dostanie zgody.
- Authentication Server: Mózg operacji (RADIUS), który sprawdza w bazie danych, czy Twoje poświadczenia (login/hasło/certyfikat) są poprawne.
To rozdzielenie ról gwarantuje najwyższy poziom bezpieczeństwa.

Trójkąt 802.1X: Supplicant (urządzenie klienta proszące o wstęp), Authenticator (punkt dostępowy lub kontroler blokujący ruch do czasu zgody) oraz Authentication Server (RADIUS sprawdzający poprawność poświadczeń); taki rozdział ról gwarantuje najwyższy poziom bezpieczeństwa.

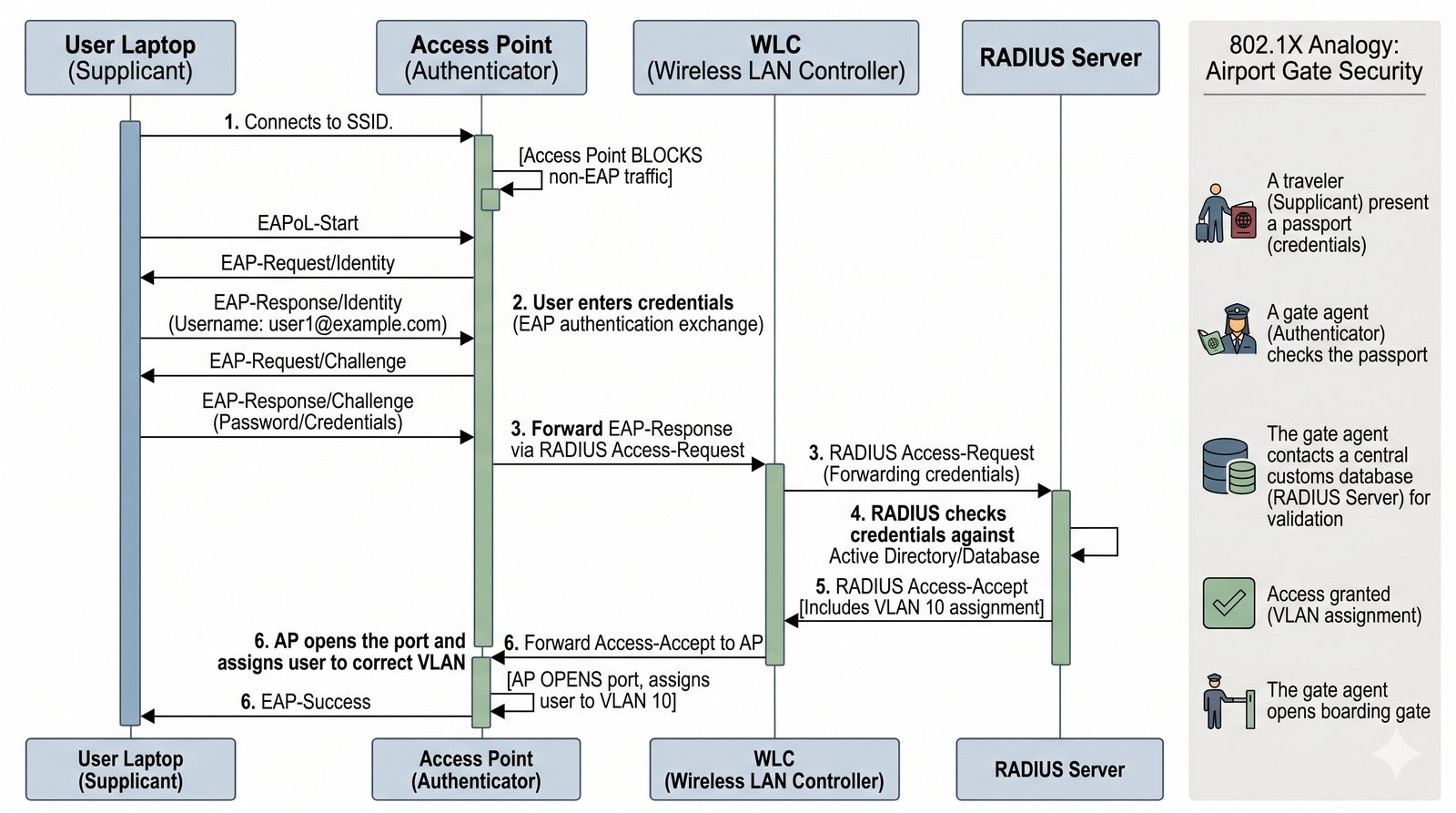

Slajd ilustruje przykładowy przebieg procesu 802.1X.

Wyobraźmy sobie to jako odprawę na lotnisku.
AP to bramka, która jest zamknięta.
Ty (Supplicant) podchodzisz i pokazujesz paszport (loginy).
AP nie wie, czy paszport jest prawdziwy, więc przesyła jego zdjęcie do centrali (serwera RADIUS).
Centrala sprawdza w rejestrach i wysyła sygnał: Wszystko OK, otwórz bramkę.
AP otwiera przejście.
Cała ta skomplikowana rozmowa trwa ułamek sekundy i dzieje się za każdym razem, gdy Twoje urządzenie łączy się z Wi-Fi.

Przebieg 802.1X: proces przypomina odprawę na lotnisku - klient (supplicant) pokazuje poświadczenia, punkt dostępowy nie weryfikuje ich sam, lecz przekazuje do centrali (serwera RADIUS), która sprawdza rejestry i odsyła zgodę na otwarcie dostępu; cała rozmowa trwa ułamek sekundy przy każdym połączeniu.

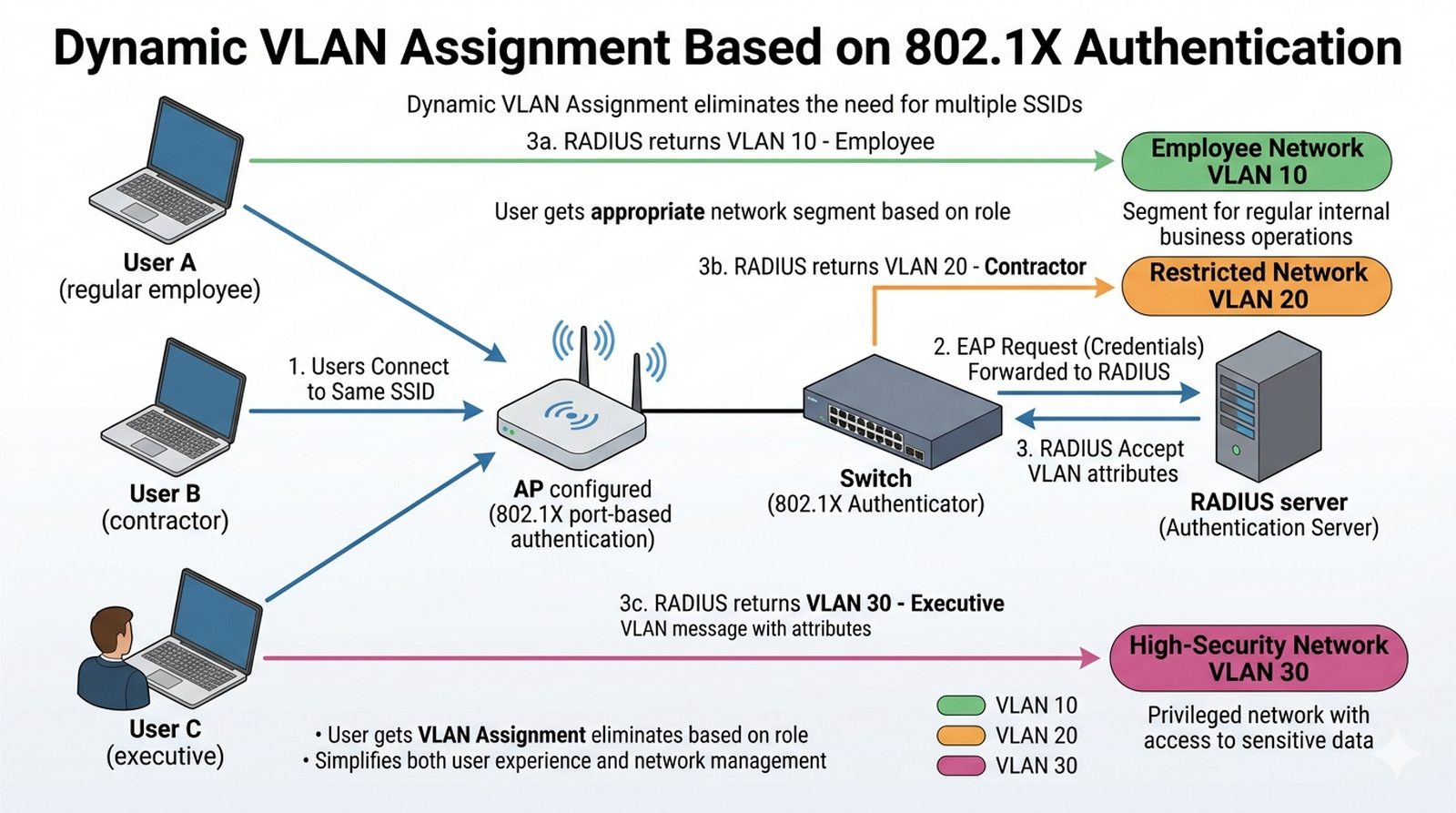

Slajd omawia dynamiczne przypisywanie VLAN na podstawie wyniku autoryzacji 802.1X.

Bardzo potężna funkcja: w 802.1X serwer może nie tylko powiedzieć „Wpuść go”, ale dodać: „i wsadź go do VLAN-u nr 50”.
Dzięki temu wszyscy pracownicy mogą łączyć się z tym samym, jednym SSID (np. MojaFirma), ale dyrektor trafi do innego, bezpieczniejszego segmentu sieci niż stażysta, mimo że obaj kliknęli w tę samą nazwę sieci bezprzewodowej.
To ekstremalnie upraszcza zarządzanie urządzeniami i dba o porządek w infrastrukturze.

Dynamiczny VLAN: serwer 802.1X może nie tylko wpuścić użytkownika, ale też wskazać VLAN, do którego ma trafić (np. VLAN 50); dzięki temu wszyscy łączą się z jednym SSID, a mimo to dyrektor trafia do innego, bezpieczniejszego segmentu niż stażysta - co upraszcza zarządzanie bez utraty segmentacji.

Slajd omawia projektowanie izolowanej sieci dla gości (Guest WLAN).

Sieć gościnna to kluczowy element bezpieczeństwa - gość nigdy nie powinien mieć dostępu do Twojej drukarki czy serwera plików.
Projektujemy ją tak, by ruch gościnny był od razu tunelowany prosto do internetu, z całkowitym ominięciem Twojej sieci lokalnej.
Często stosujemy tu tzw. Captive Portal (stronę powitalną), gdzie gość musi zaakceptować regulamin lub wpisać kod z recepcji, co pozwala nam kontrolować kto i jak długo u nas surfuje.

Sieć gościnna: kluczowy element bezpieczeństwa - gość nigdy nie powinien mieć dostępu do firmowych zasobów; ruch jest od razu tunelowany prosto do internetu z pominięciem sieci lokalnej, a dostęp często kontroluje Captive Portal (strona powitalna) wymagająca akceptacji regulaminu lub kodu z recepcji.

Slajd omawia izolację klientów w sieciach gościnnych i publicznych.

W sieciach gościnnych lub publicznych musimy włączyć funkcję izolacji.
Zapobiega ona sytuacji, w której jeden laptop podłączony do tego samego Wi-Fi może zobaczyć lub zaatakować laptopa osoby siedzącej obok w kawiarni czy poczekalni.
Dzięki izolacji urządzenia mogą rozmawiać tylko z internetem, a nie ze sobą nawzajem.
To prosta, ale kluczowa funkcja dla bezpieczeństwa prywatnych danych Twoich klientów i gości.

Client Isolation: funkcja uniemożliwiająca urządzeniom podłączonym do tej samej sieci Wi-Fi kontakt między sobą; zapobiega sytuacji, w której jeden laptop mógłby zobaczyć lub zaatakować laptopa osoby siedzącej obok. Urządzenia mogą rozmawiać wyłącznie z internetem, co chroni prywatne dane klientów.

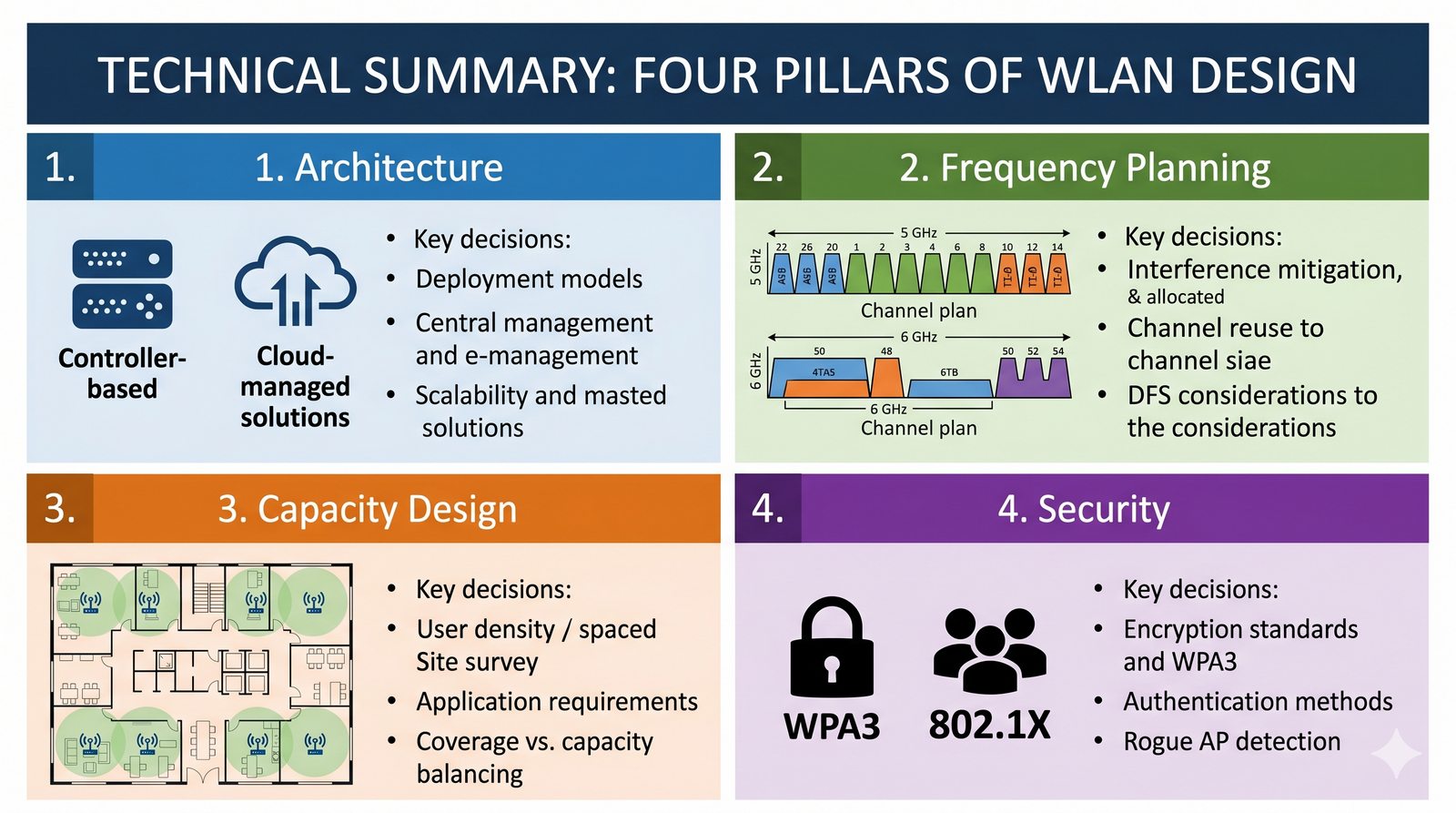

Slajd podsumowuje cztery filary decyzji projektowych modułu.

Na koniec modułu powinniśmy mieć jasność co do czterech filarów naszego projektu:
- Architektura: Wybór kontrolera (lokalny czy chmura).
- Pasma i kanały: Plan wykorzystania 5/6 GHz i unikanie CCI.
- Topografia: Gęste rozmieszczenie AP na podstawie Site Survey, a nie na oko.
- Bezpieczeństwo: Standard 802.1X i ścisłe mapowanie SSID do VLAN.
Dopiero takie podejście gwarantuje, że sieć WLAN będzie profesjonalnym narzędziem pracy, a nie frustrującą zabawką.

Design decisions: architektura (kontroler lokalny czy chmura), plan pasm i kanałów (5/6 GHz, unikanie CCI), topografia (gęste rozmieszczenie AP na podstawie Site Survey) oraz bezpieczeństwo (802.1X i mapowanie SSID do VLAN); dopiero takie podejście czyni z sieci WLAN profesjonalne narzędzie pracy.

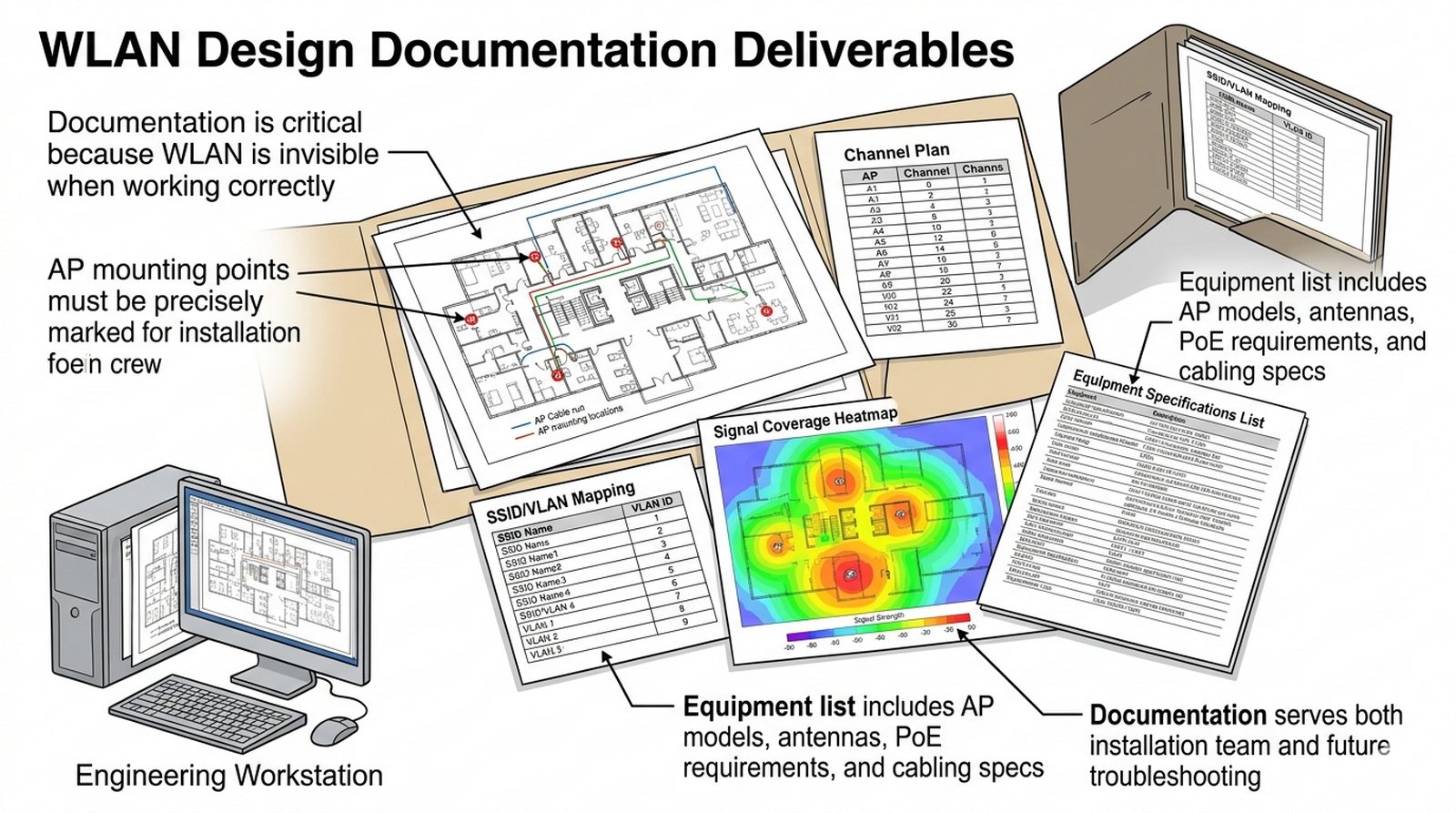

Slajd podkreśla znaczenie dokumentacji jako finalnego produktu projektu.

Efektem Twojej pracy projektowej powinny być mapa z dokładnymi punktami montażu AP, tabela SSID oraz wyniki symulacji zasięgu.
Dokumentacja ta posłuży ekipie montażowej (gdzie powiesić AP i jak dociągnąć kabel Cat 6a) oraz administratorom do konfiguracji kontrolera.
Pamiętaj: w WLAN to, co niewidoczne, musi być najlepiej udokumentowane, by w razie problemów nie szukać wiatru w polu.

Dokumentacja: efektem pracy projektowej jest mapa z dokładnymi punktami montażu AP, tabela SSID oraz wyniki symulacji zasięgu; dokumentacja służy ekipie montażowej (gdzie powiesić AP i jak doprowadzić kabel Cat 6a) oraz administratorom do konfiguracji kontrolera. To, co niewidoczne, musi być najlepiej udokumentowane.

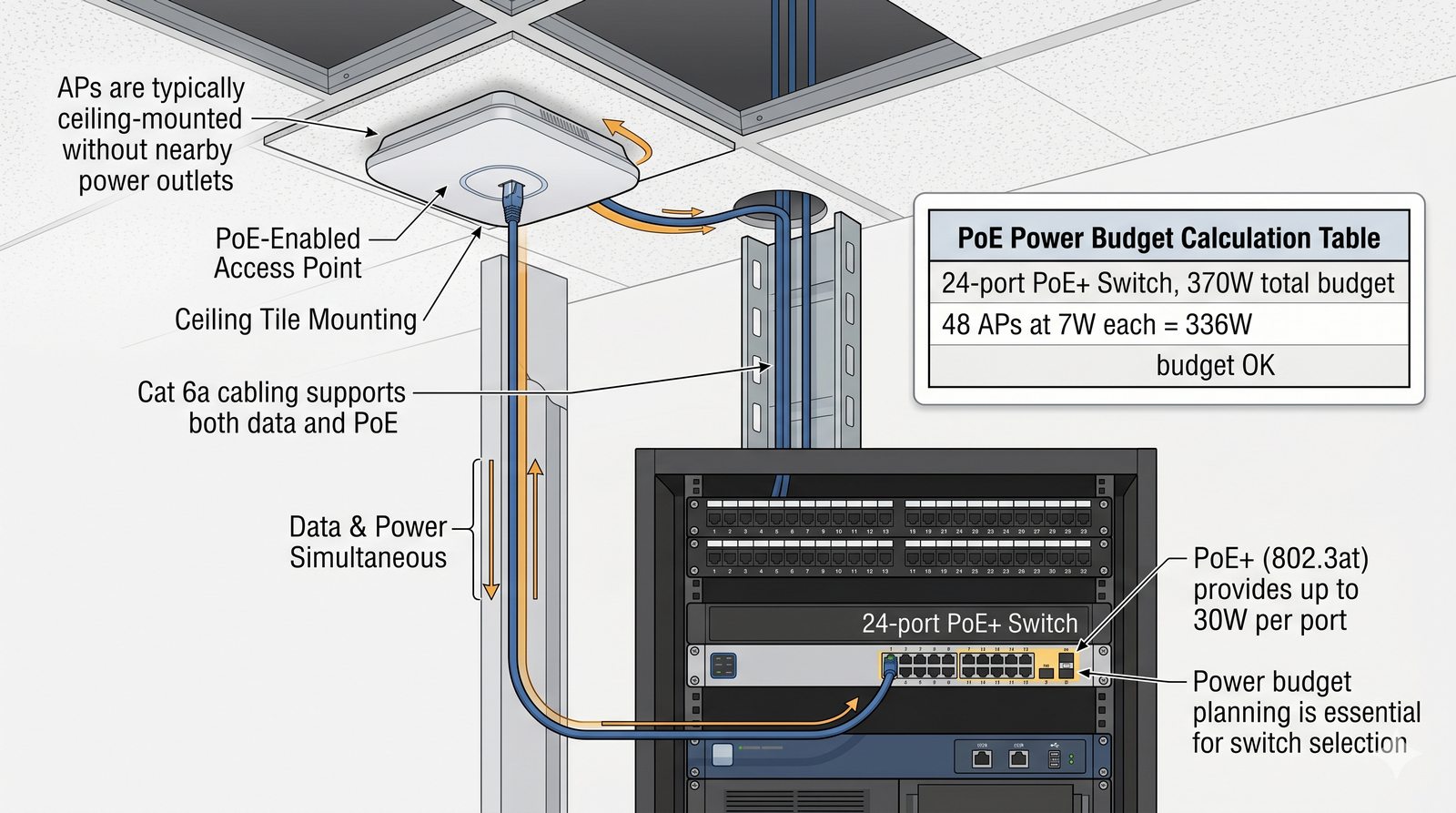

Slajd omawia zasilanie punktów dostępowych przez PoE.

Ostatni techniczny detal, ale o ogromnym znaczeniu: Power over Ethernet (PoE).
Punkty dostępowe montujemy zazwyczaj na suficie, gdzie nie ma gniazdek elektrycznych.
Dlatego nasza sieć przewodowa (switche z modułu 5) musi obsługiwać standard PoE+, by dostarczyć zasilanie tym samym kablem co dane.
Projektując szafy IDF, musimy policzyć budżet mocy - czy nasze przełączniki dadzą radę zasilić np. 48 nowoczesnych AP o dużej mocy jednocześnie?

PoE (Power over Ethernet): punkty dostępowe montuje się na suficie, gdzie zwykle nie ma gniazdek elektrycznych; sieć przewodowa (switche z modułu 5) musi więc obsługiwać standard PoE+, aby dostarczyć zasilanie tym samym kablem co dane. Projektując szafy IDF, trzeba policzyć budżet mocy dla wszystkich AP.

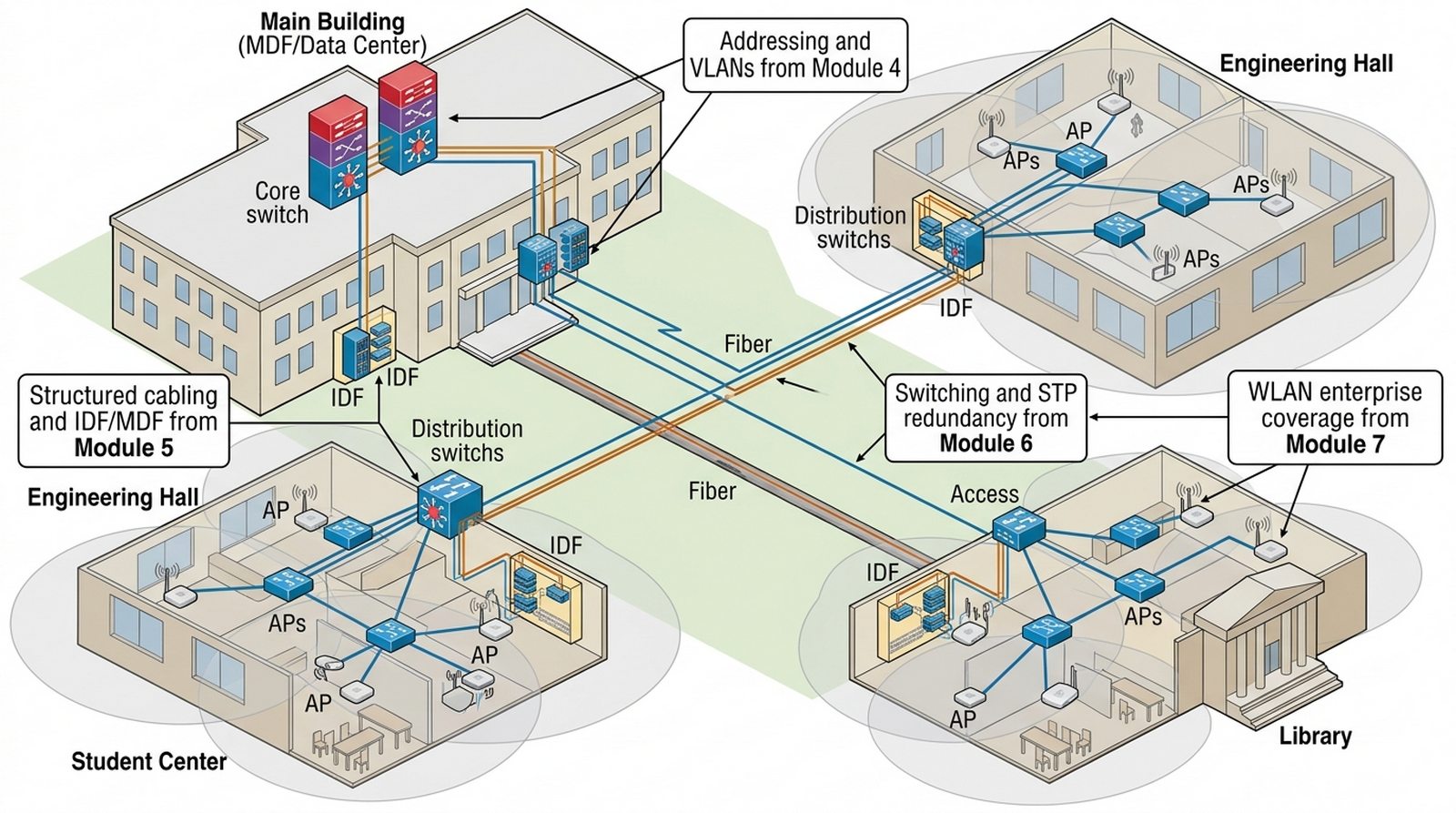

Slajd podsumowuje dotychczasowy dorobek - kompletny Campus LAN.

Gratulacje!
Po siedmiu modułach mamy zaprojektowaną kompletną sieć wewnątrzbudynkową (Campus LAN).
Mamy adresację, kable, szafy, przełączniki core i access, redundantne linki STP, segmentację VLAN i teraz nowoczesną, bezpieczną sieć bezprzewodową WLAN.
Nasz technologiczny fundament jest gotowy, by obsługiwać każdą nowoczesną firmę.
Jesteśmy gotowi, by wyjść poza budynek i stworzyć bezpieczne połączenia z całym światem.

Kompletny Campus: po siedmiu modułach dysponujemy zaprojektowaną siecią wewnątrzbudynkową - adresacją, kablami, szafami, przełącznikami core i access, redundantnymi linkami STP, segmentacją VLAN oraz bezpieczną siecią WLAN; fundament jest gotowy, by połączyć budynek ze światem.

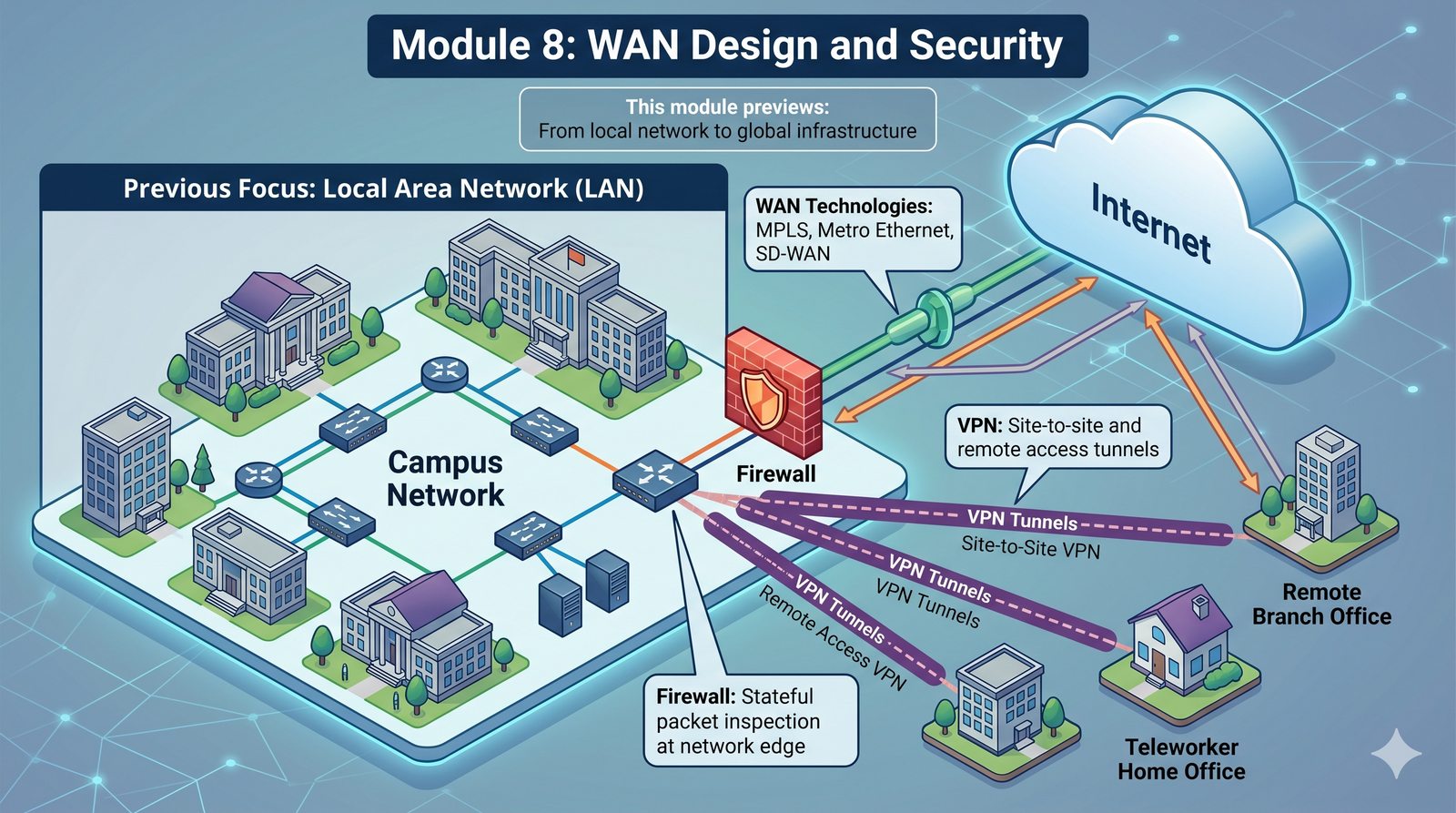

Slajd zapowiada moduł 8 poświęcony sieciom WAN i bezpieczeństwu.

Nasz budynek jest świetny, ale jest samotną wyspą.
W następnym module nauczymy się łączyć go bezpiecznie z internetem i innymi oddziałami firmy.
Poznamy świat sieci rozległych (WAN), dowiemy się, jak budować bezpieczne tunele (VPN) przez publiczny internet oraz jak chronić styk naszej sieci z otoczeniem za pomocą zapór ogniowych (firewall).
Przejdziemy od projektowania sieci lokalnej do projektowania globalnej infrastruktury.

Zapowiedź modułu 8: dotychczasowy budynek to samotna wyspa; następny moduł pokaże, jak bezpiecznie łączyć go z internetem i innymi oddziałami - świat sieci rozległych (WAN), budowę bezpiecznych tuneli (VPN) przez publiczny internet oraz ochronę styku sieci z otoczeniem za pomocą zapór ogniowych (firewall).

Slajd otwiera pierwszą rundę pytań i odpowiedzi.

Zapraszam do zadawania pytań.
Czy różnica między pasmami 5 i 6 GHz jest jasna?
Czy architektura kontrolerowa ma dla Was przewagę nad autonomiczną?
Porozmawiajmy o wyzwaniach fizycznych przy Site Survey.

Pytania i odpowiedzi (1/2): omówienie różnicy między pasmami 5 i 6 GHz, zalet architektury kontrolerowej nad autonomiczną oraz wyzwań fizycznych podczas Site Survey.

Slajd zamyka moduł drugą rundą pytań, skupioną na bezpieczeństwie.

Druga runda pytań, skupiająca się na bezpieczeństwie.
Czy proces 802.1X wydaje się zrozumiały?
Czy mapowanie SSID do VLAN pomaga w organizacji sieci? Dziękuję za uwagę i zapraszam do dyskusji.

Pytania i odpowiedzi (2/2): podsumowanie zrozumienia procesu 802.1X oraz korzyści z mapowania SSID do VLAN w organizacji sieci.
