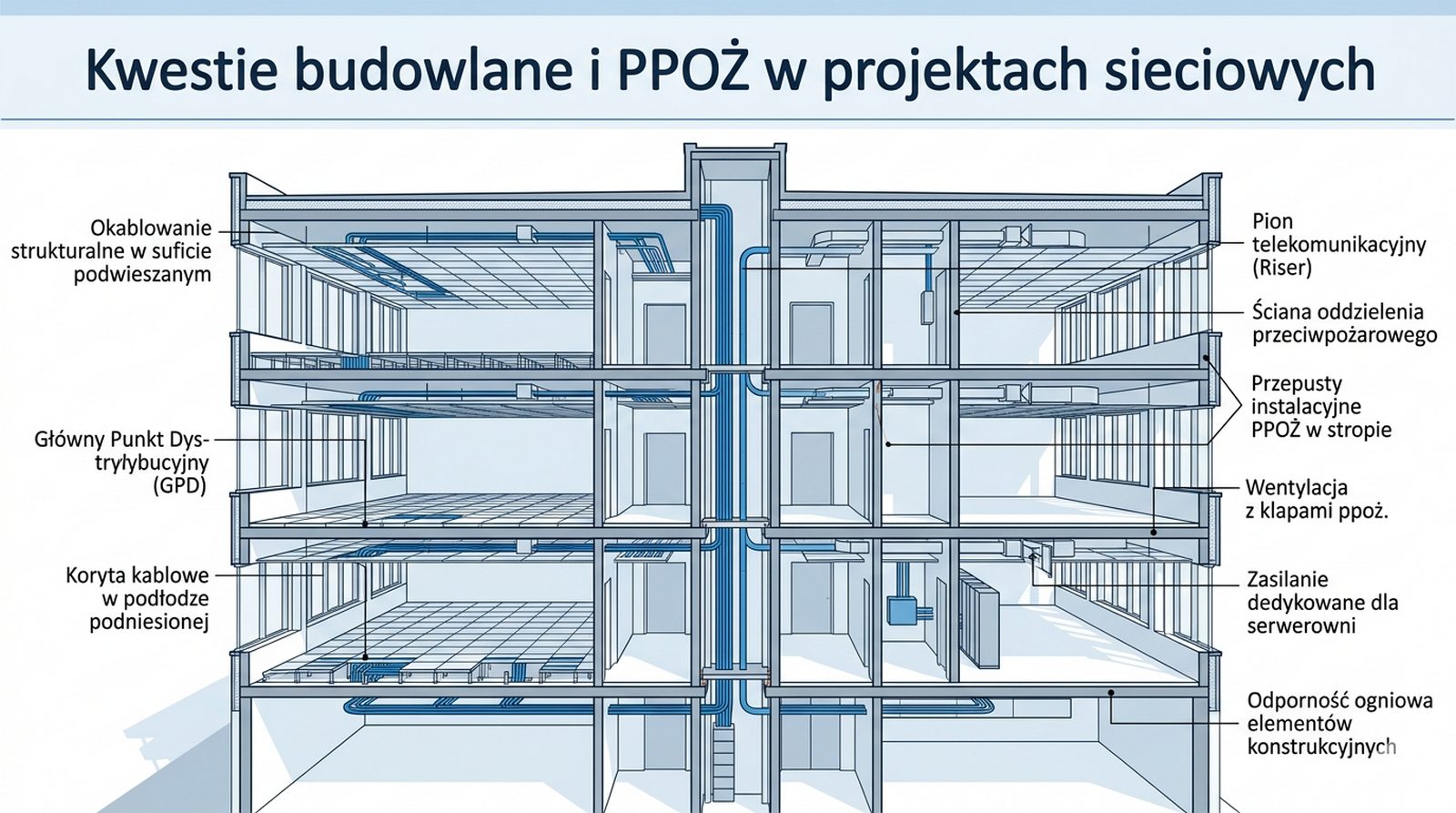

Instalacja sieci komputerowej to nie tylko technologia, ale również integralna część procesu budowlanego. W tym module omówimy formalne i prawne aspekty projektowania infrastruktury teletechnicznej. Skupimy się na wymaganiach Prawa Budowlanego, niezbędnych uprawnieniach oraz kluczowych przepisach przeciwpożarowych, których znajomość i przestrzeganie jest obowiązkiem każdego profesjonalnego projektanta i instalatora.

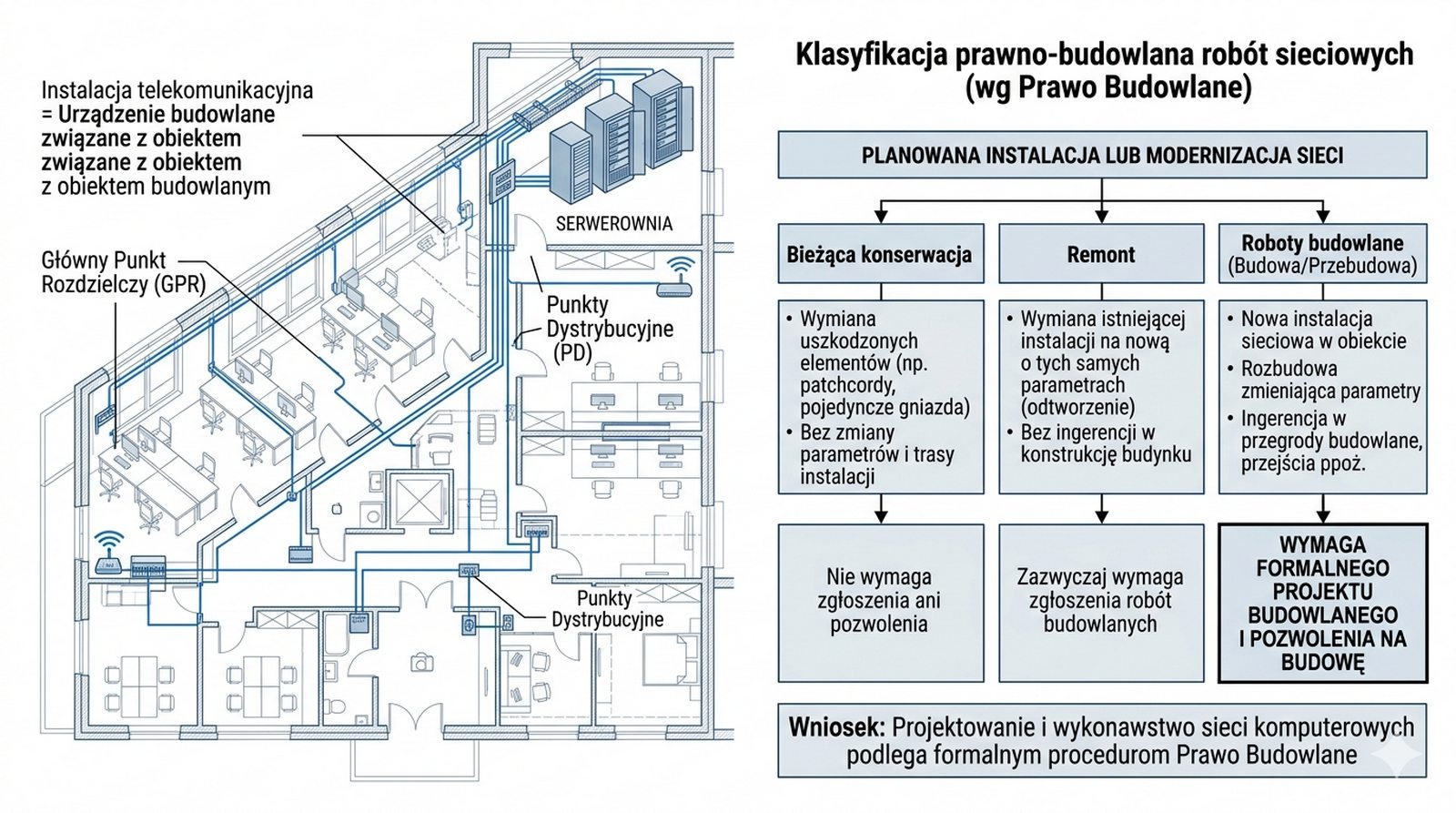

Zgodnie z Prawem Budowlanym, instalacja telekomunikacyjna (w tym sieć komputerowa) jest uznawana za urządzenie budowlane związane z obiektem budowlanym. Oznacza to, że jej projektowanie i budowa podlegają przepisom prawa. W zależności od skali i zakresu prac, instalacja sieci może być traktowana jako bieżąca konserwacja, remont, a w przypadku nowych obiektów lub głębokiej ingerencji w strukturę budynku – jako roboty budowlane wymagające formalnego projektu i pozwoleń.

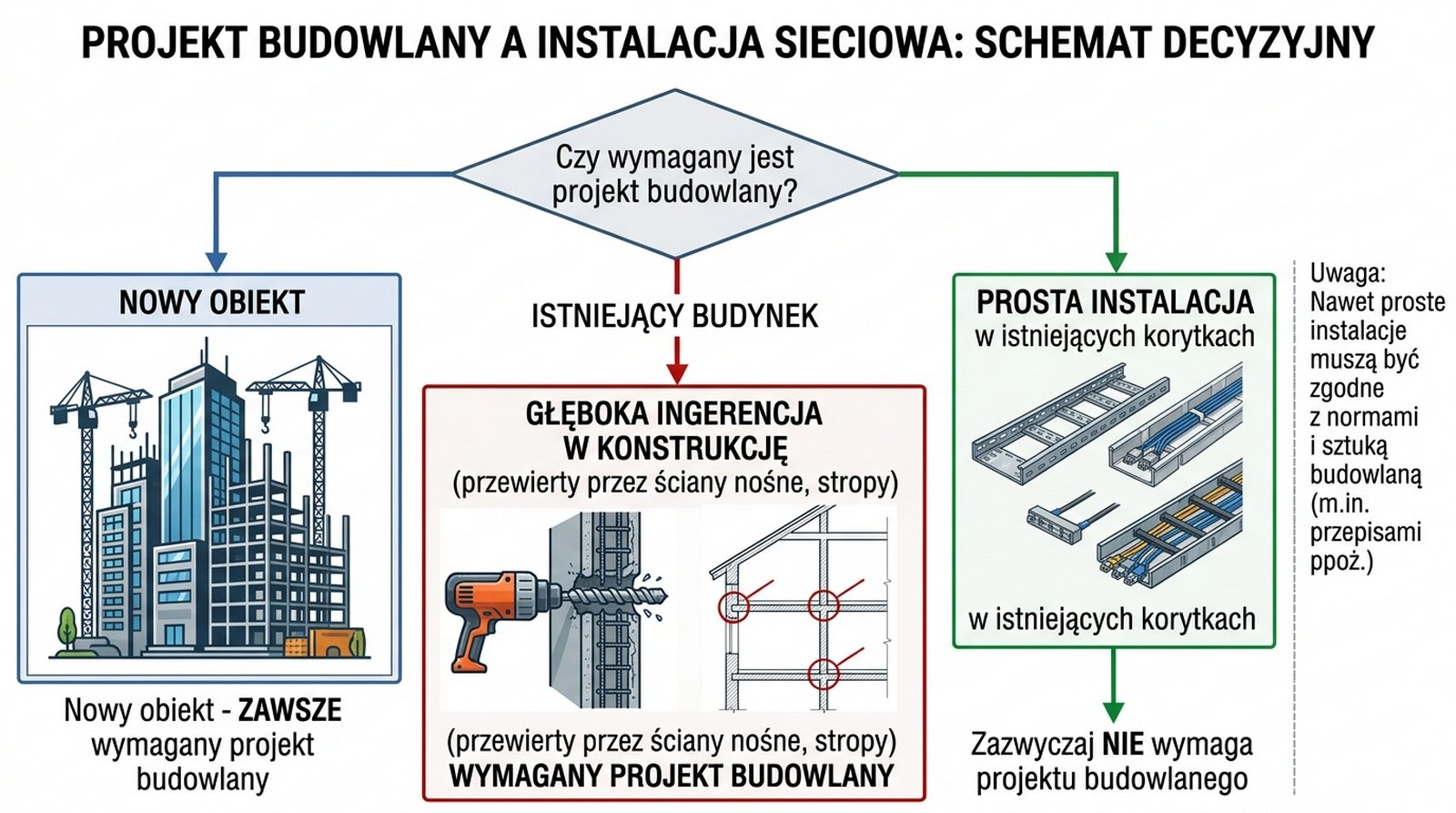

Projekt budowlany, zatwierdzany przez odpowiednie organy, jest zawsze wymagany przy budowie nowego obiektu. W istniejących budynkach, formalny projekt może być konieczny, jeśli instalacja sieci wiąże się ze znaczącą ingerencją w konstrukcję budynku, np. wymaga wykonania licznych przewiertów przez stropy czy ściany nośne, lub jest częścią większej przebudowy. Prosta instalacja okablowania w istniejących korytkach zazwyczaj nie wymaga projektu budowlanego, ale wciąż musi być wykonana zgodnie z normami i sztuką budowlaną.
Zgodnie z Prawem Budowlanym, osobą uprawnioną do samodzielnego projektowania instalacji i sieci telekomunikacyjnych jest projektant posiadający odpowiednie uprawnienia budowlane. Jest to kluczowy wymóg formalny, zwłaszcza w przypadku projektów, które są częścią formalnego procesu budowlanego. Osoba bez takich uprawnień może tworzyć koncepcje lub projekty techniczne, ale nie może być autorem projektu budowlanego w rozumieniu prawa.

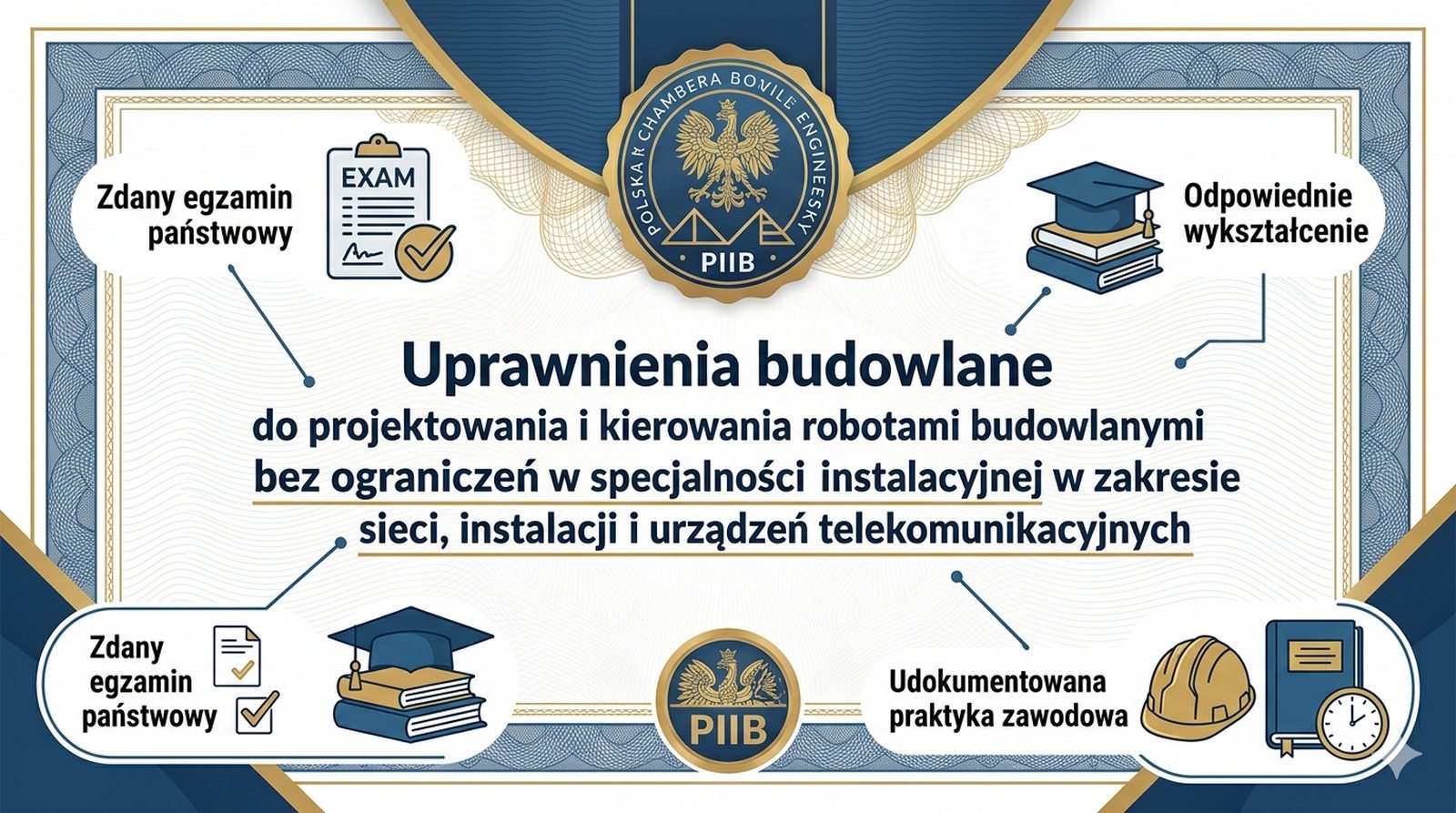

Pełna nazwa kwalifikacji to "uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń telekomunikacyjnych". Są one nadawane przez Polską Izbę Inżynierów Budownictwa po zdaniu egzaminu państwowego i udokumentowaniu odpowiedniego wykształcenia oraz praktyki zawodowej. Posiadanie takich uprawnień jest świadectwem najwyższych kwalifikacji w dziedzinie projektowania infrastruktury teletechnicznej.

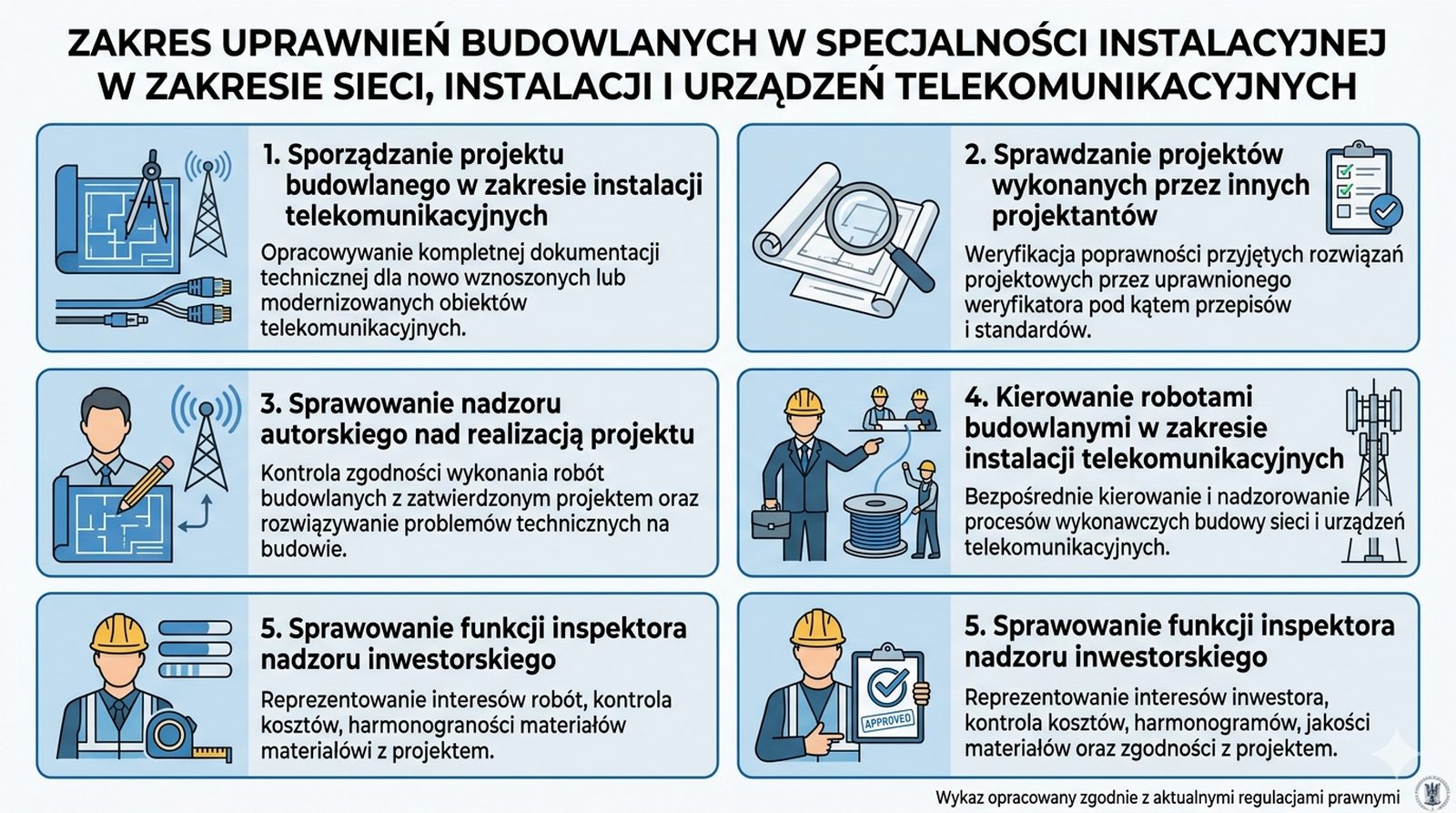

Osoba posiadająca uprawnienia budowlane w tej specjalności jest upoważniona do:
Należy rozróżnić dwie kluczowe role w procesie budowlanym. Projektant jest odpowiedzialny za stworzenie zgodnego z prawem i normami projektu. Kierownik robót (lub kierownik budowy) jest odpowiedzialny za realizację projektu na placu budowy zgodnie z dokumentacją i sztuką budowlaną. Obie te funkcje wymagają posiadania odpowiednich uprawnień budowlanych. W mniejszych projektach te role może pełnić ta sama osoba, ale w większych są one rozdzielone.

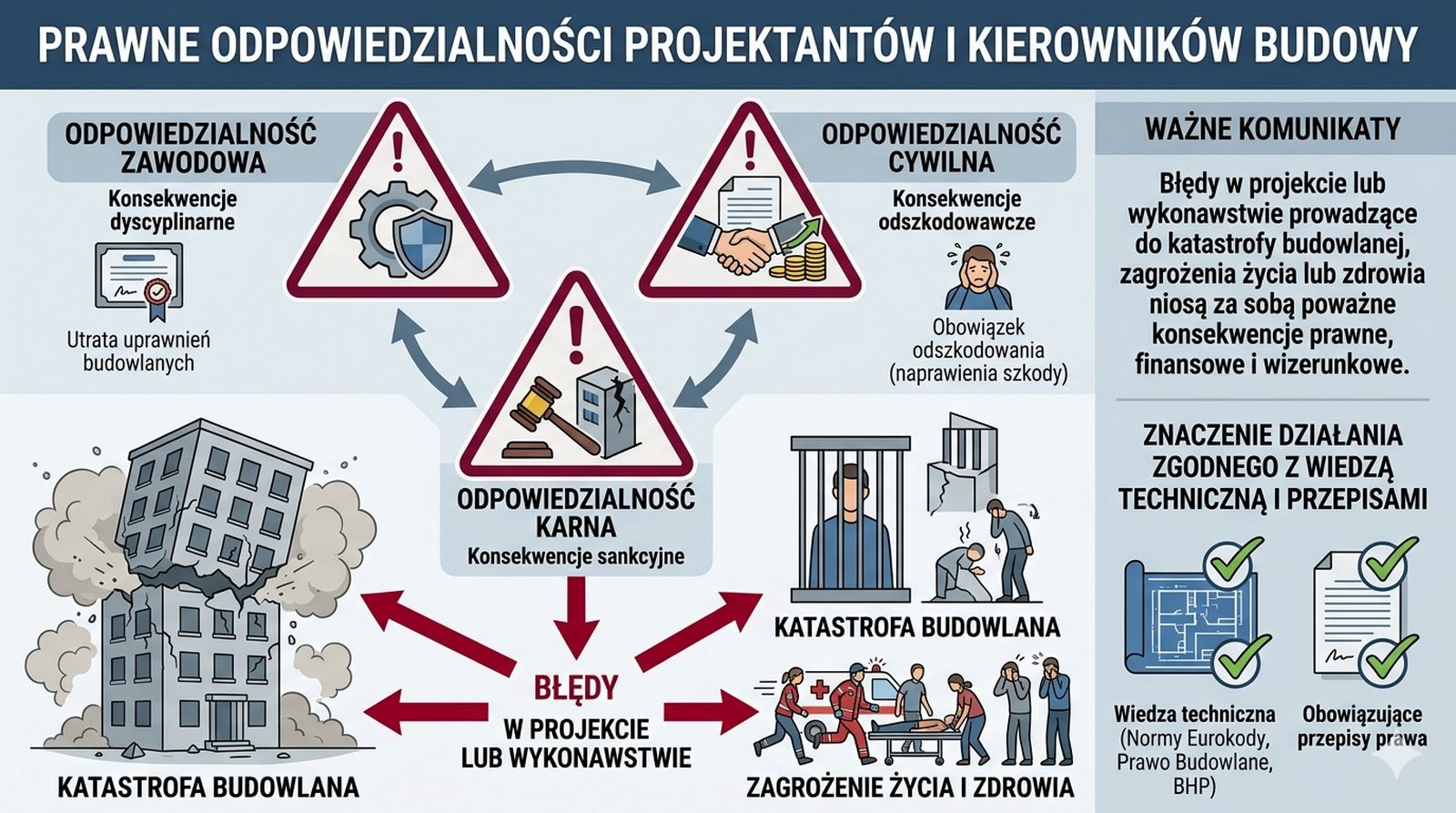

Zarówno projektant, jak i kierownik robót ponoszą odpowiedzialność zawodową, cywilną, a nawet karną za swoje działania. Błędy w projekcie lub jego realizacji, które doprowadzą do katastrofy budowlanej, zagrożenia życia lub zdrowia, są obarczone poważnymi konsekwencjami, włącznie z utratą uprawnień i odpowiedzialnością odszkodowawczą. Dlatego tak ważne jest działanie w zgodzie z aktualną wiedzą techniczną i obowiązującymi przepisami.

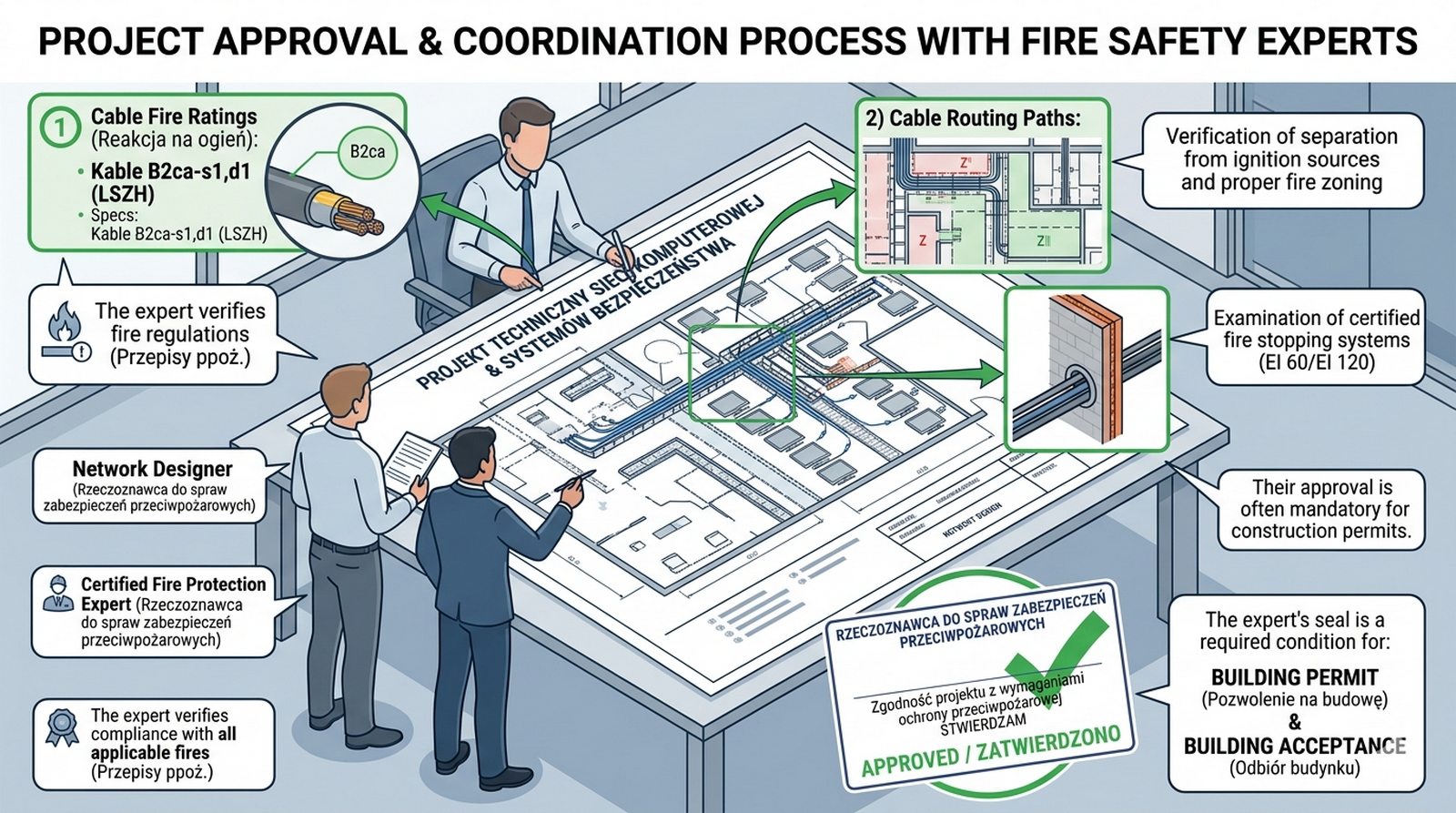

W wielu przypadkach projekt instalacji, zwłaszcza w obiektach użyteczności publicznej, wymaga uzgodnienia z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Rzeczoznawca weryfikuje, czy zaproponowane rozwiązania (klasy palności kabli, trasy kablowe, przepusty instalacyjne) są zgodne z przepisami PPOŻ. Jego pieczęć na projekcie jest często warunkiem uzyskania pozwolenia na budowę lub odbioru obiektu.

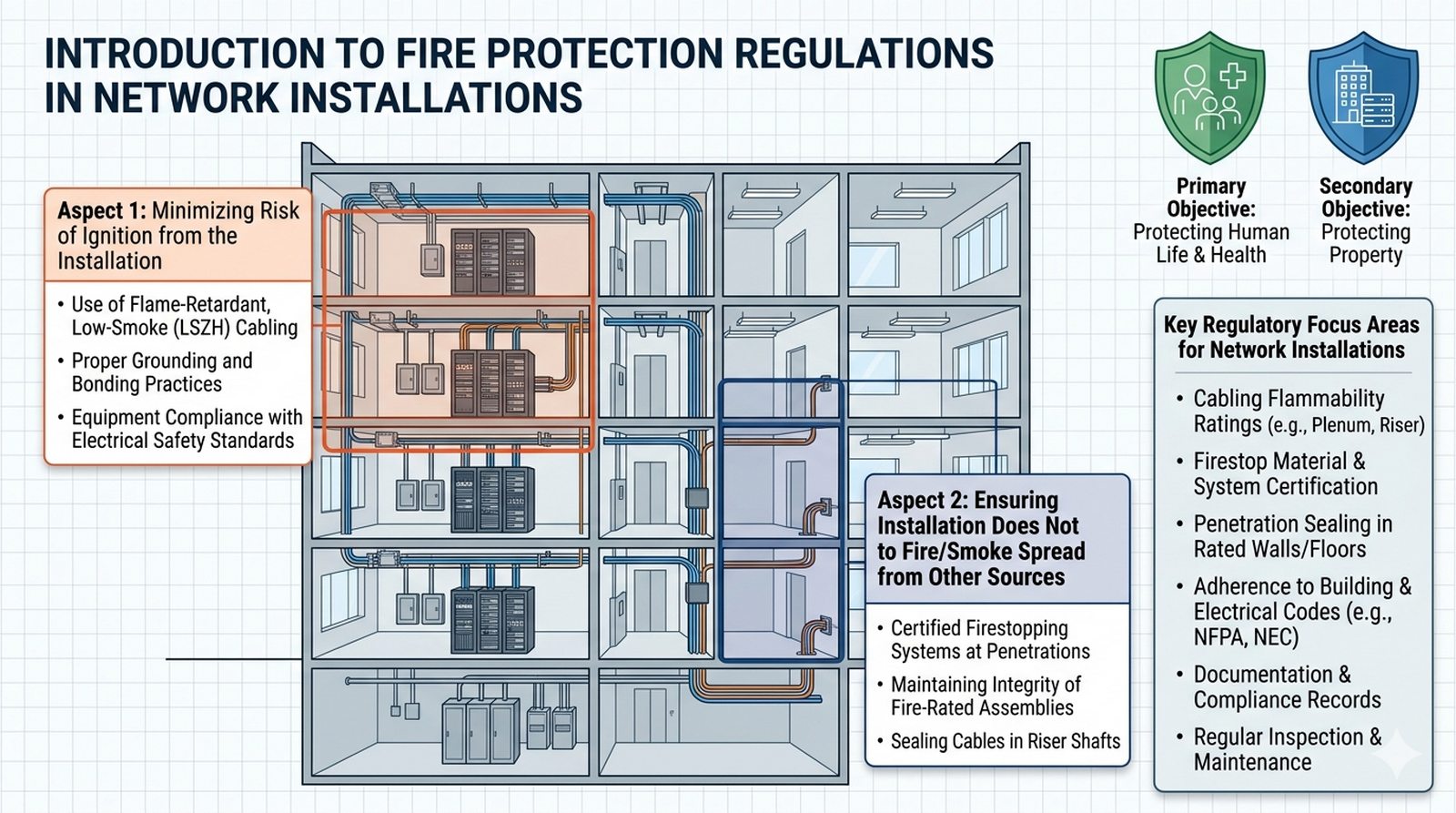

Przepisy przeciwpożarowe mają na celu ochronę życia i zdrowia ludzkiego, a w drugiej kolejności ochronę mienia. W kontekście instalacji sieciowych, skupiają się one na dwóch głównych aspektach: minimalizacji ryzyka zapłonu od samej instalacji oraz zapewnieniu, że instalacja nie przyczyni się do rozprzestrzeniania ognia i dymu w przypadku pożaru powstałego z innego źródła.

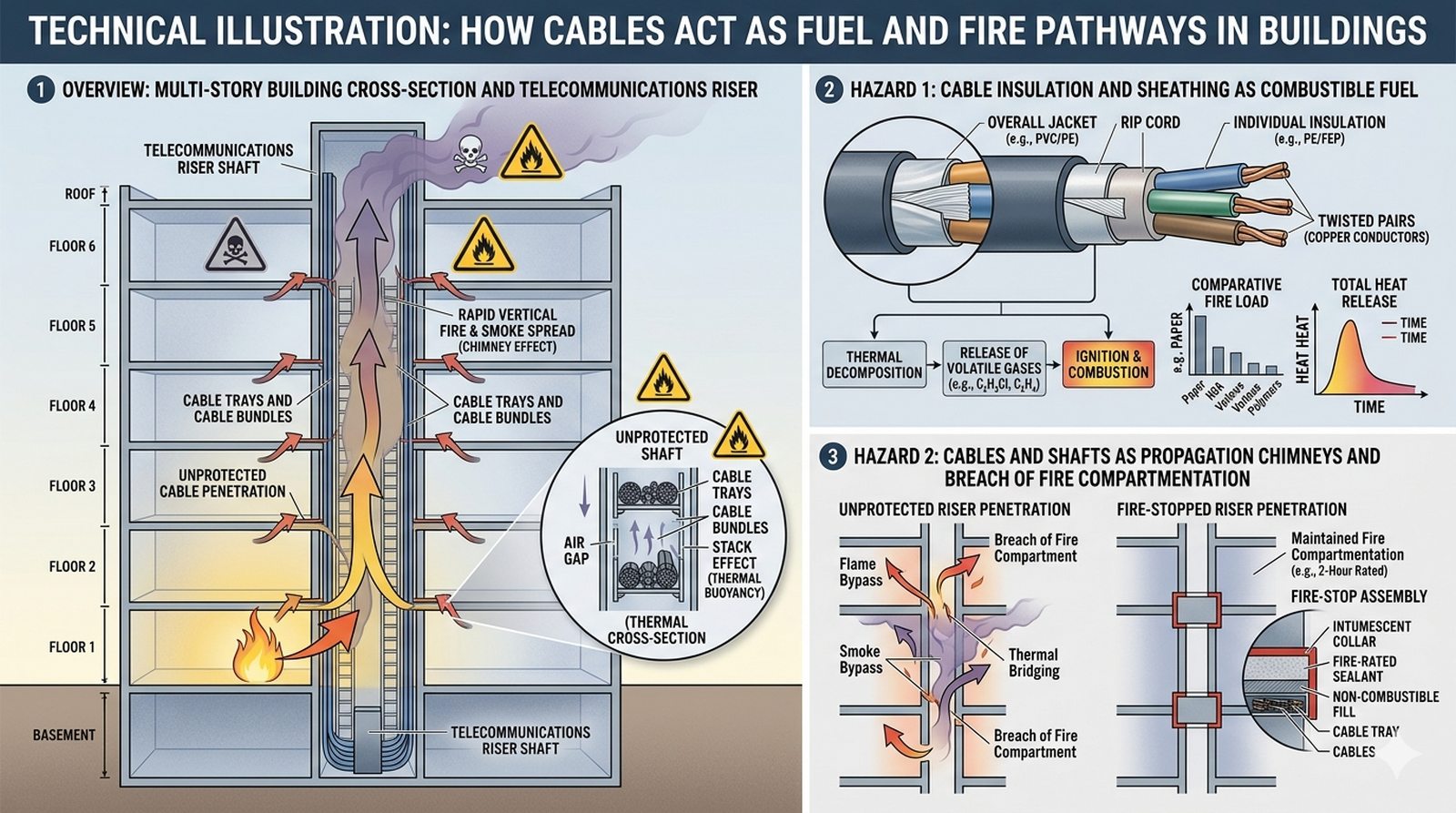

Izolacja kabli, najczęściej wykonana z tworzyw sztucznych (jak PVC), jest materiałem palnym. W przypadku pożaru, kable mogą stać się "paliwem" podsycającym ogień. Co gorsza, trasy kablowe, zwłaszcza pionowe szachty teletechniczne, mogą działać jak kominy, błyskawicznie przenosząc ogień i toksyczny dym na inne kondygnacje budynku. Dlatego właściwości pożarowe kabli i zabezpieczenie przejść instalacyjnych są tak krytyczne.

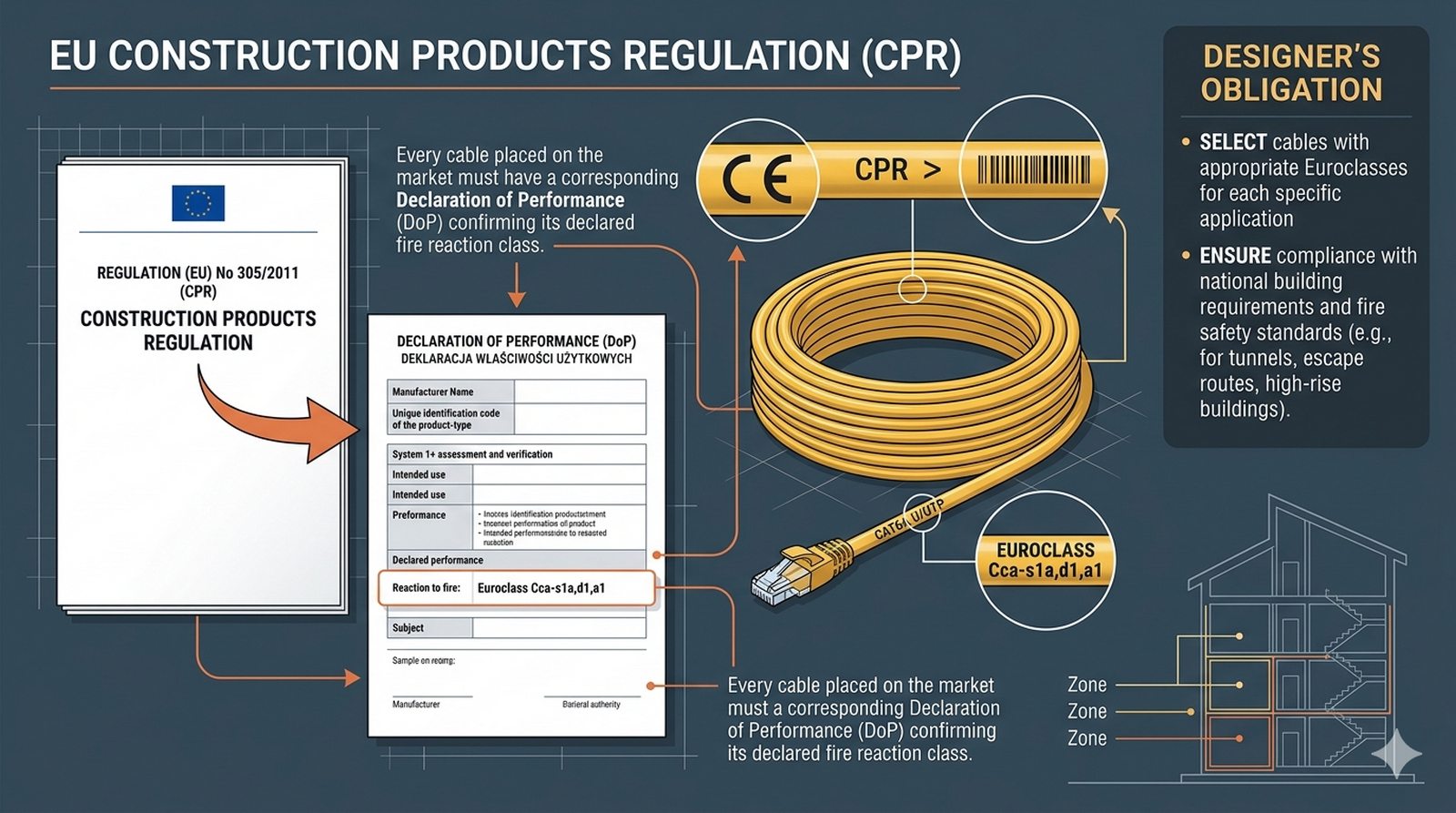

Jak wspomniano w poprzednim module, rozporządzenie CPR jest kluczowym aktem prawnym w UE, który harmonizuje wymagania dotyczące reakcji na ogień dla wyrobów budowlanych, w tym kabli. Każdy kabel wprowadzany na rynek musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz oznakowanie CE, które potwierdzają jego zadeklarowaną klasę reakcji na ogień. Obowiązkiem projektanta jest dobranie kabli o klasie odpowiedniej do zastosowania i wymagań obiektu.

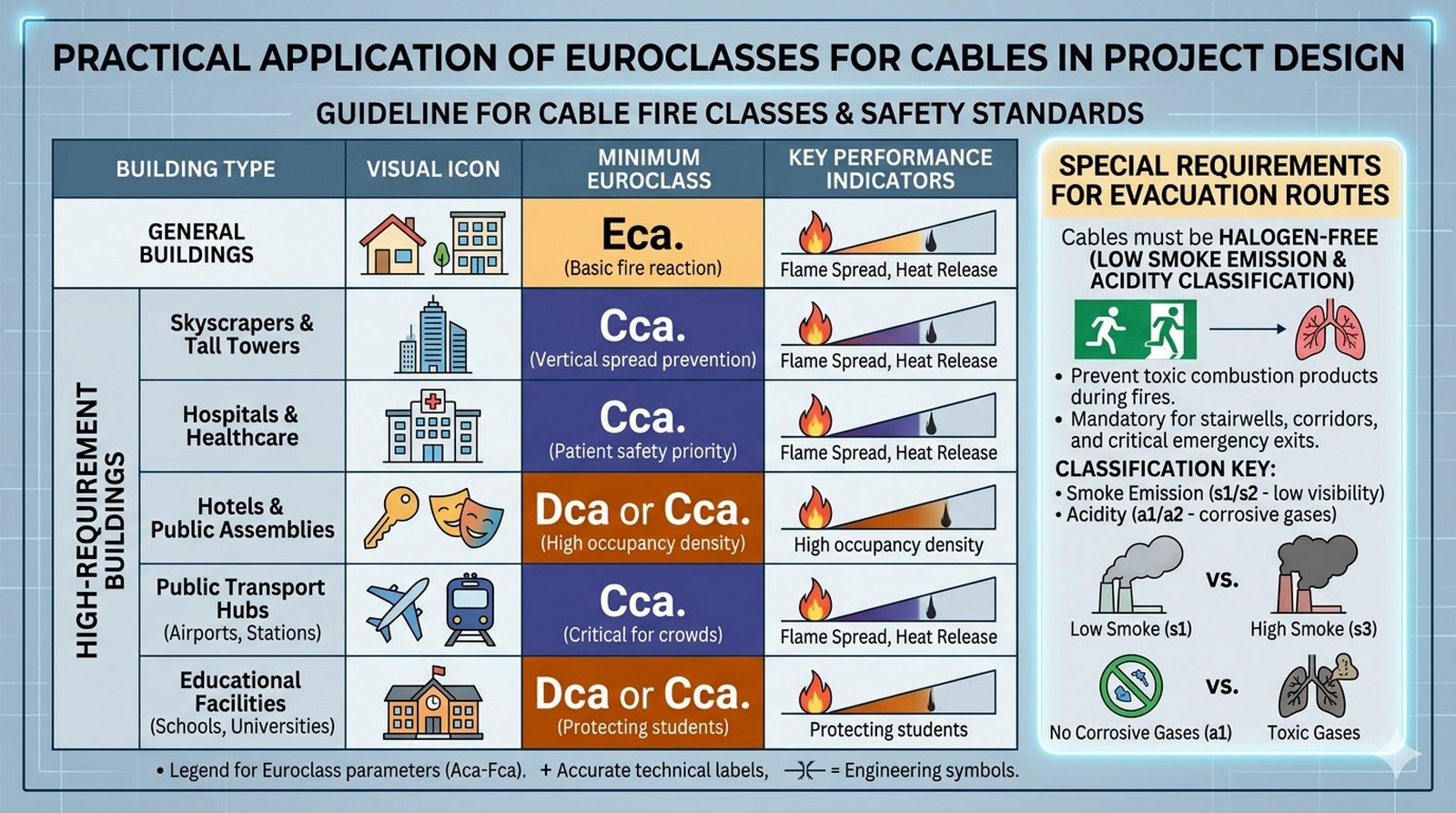

Polskie przepisy techniczno-budowlane określają minimalne wymagania. Generalnie, w budynkach stosuje się kable o klasie co najmniej Eca. Jednak w budynkach o podwyższonych wymaganiach, takich jak wieżowce, szpitale, hotele czy obiekty użyteczności publicznej, wymagania są wyższe – zazwyczaj co najmniej Dca lub Cca. Dodatkowo, na drogach ewakuacyjnych wymaga się, aby kable były bezhalogenowe (niskie wydzielanie dymu s1/s2 i kwasowości a1/a2).

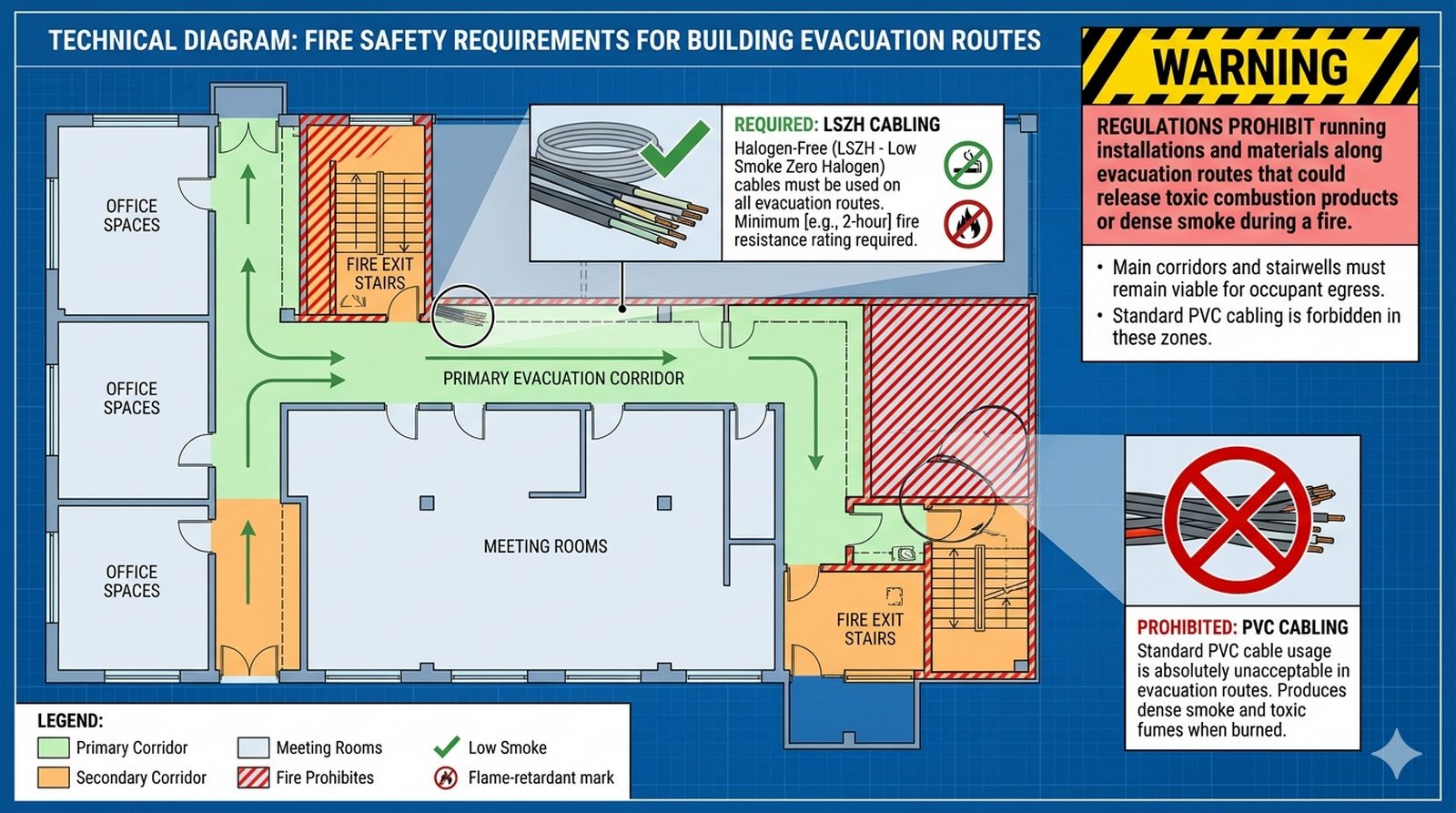

Drogi ewakuacyjne (korytarze, klatki schodowe) to strefy o kluczowym znaczeniu dla bezpieczeństwa ludzi. Przepisy zabraniają prowadzenia wzdłuż nich instalacji i materiałów, które mogłyby w razie pożaru wydzielać toksyczne produkty spalania lub intensywny dym. Dlatego na drogach ewakuacyjnych można stosować wyłącznie kable bezhalogenowe (LSZH) o podwyższonej klasie reakcji na ogień. Kable z powłoką PVC są tam absolutnie niedopuszczalne.

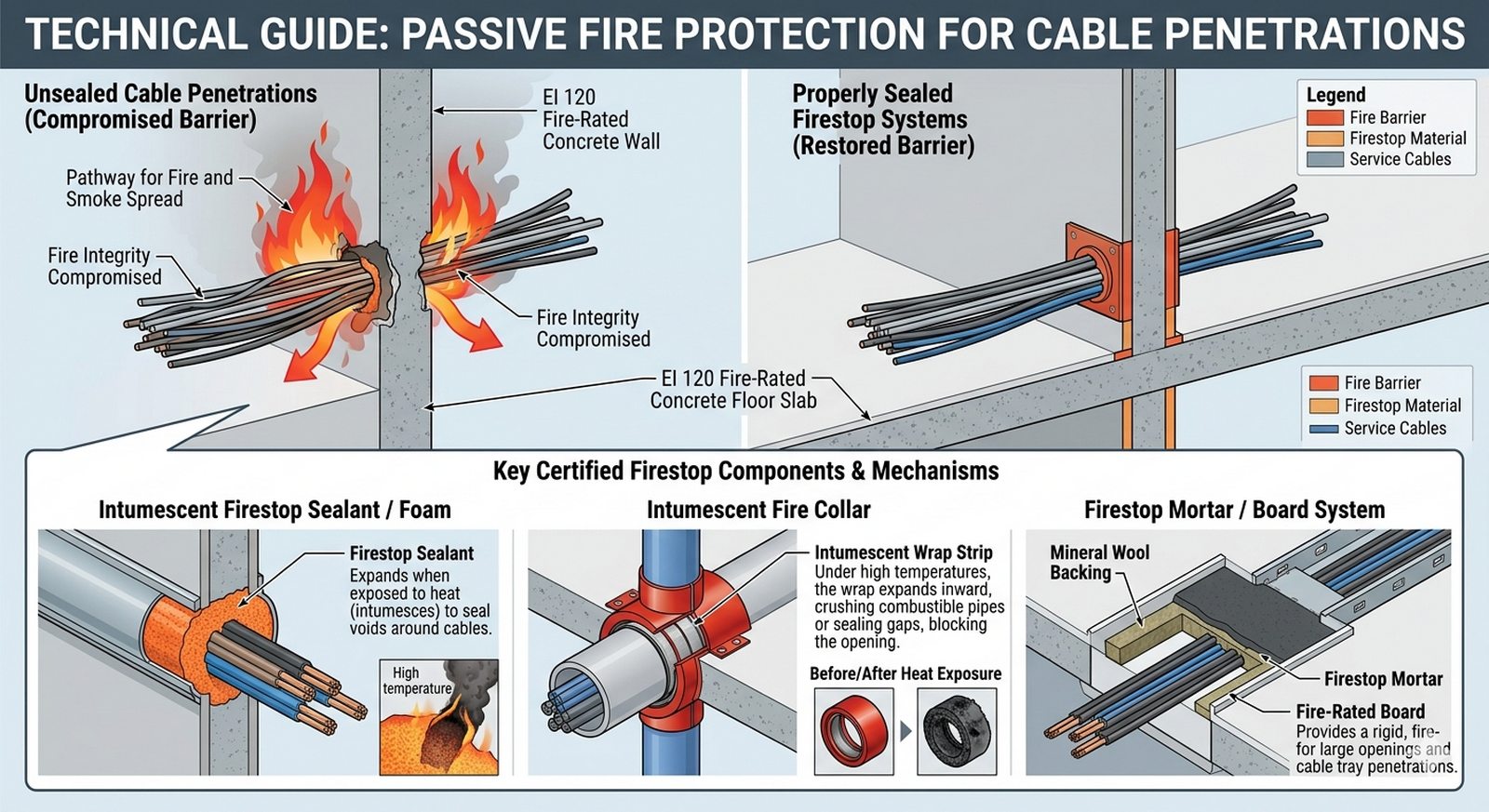

Każda ściana i strop o określonej odporności ogniowej (np. EI 60) tworzy barierę dla ognia. Wykonanie w niej otworu na przejście kabli niszczy tę barierę. Obowiązkiem projektanta i instalatora jest odtworzenie tej odporności. Służą do tego certyfikowane systemy przepustów instalacyjnych. Są to specjalne materiały (masy, pianki, opaski pęczniejące), które pod wpływem wysokiej temperatury rozszerzają się, szczelnie zamykając otwór i blokując drogę dla ognia i dymu.

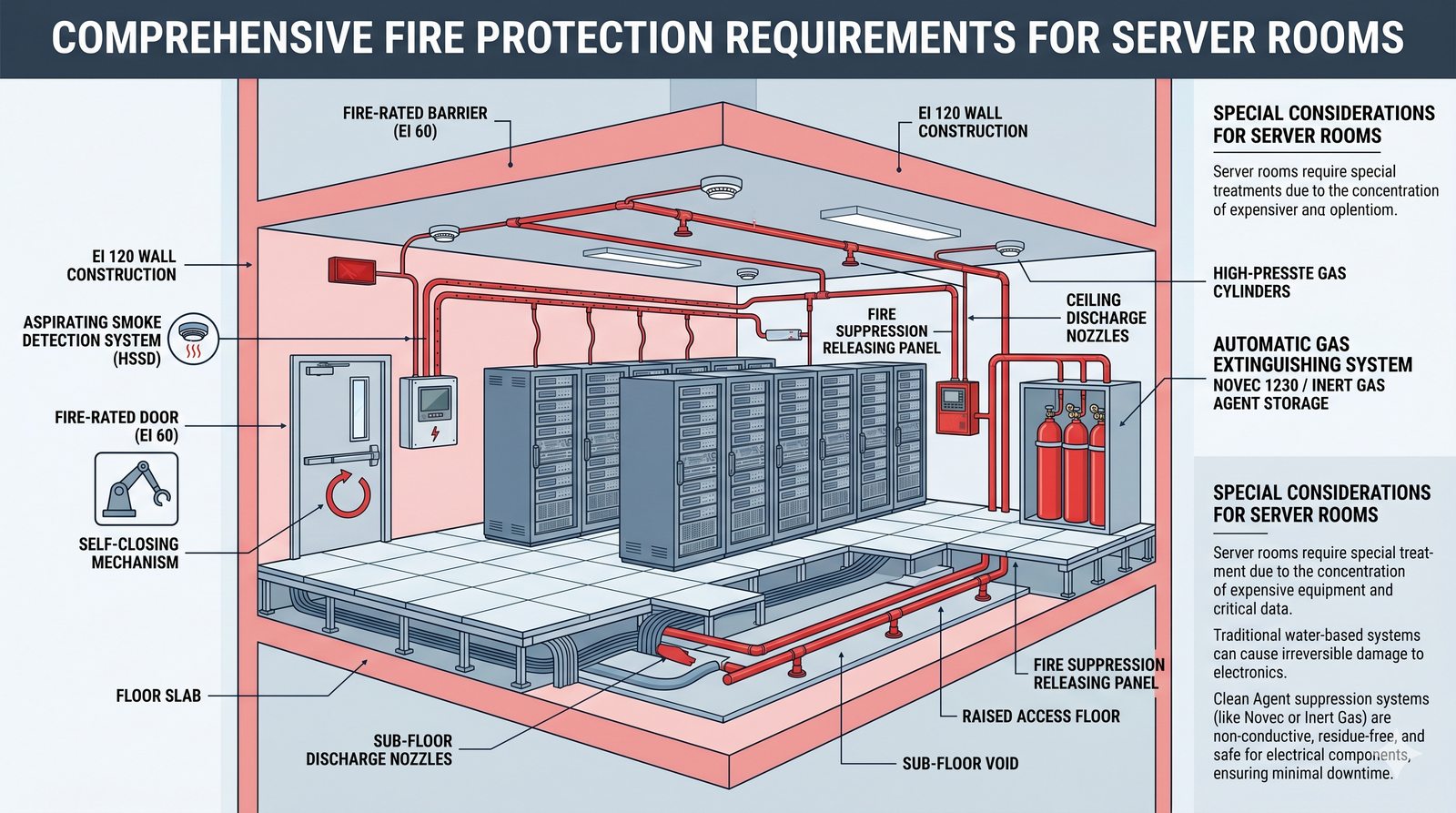

Serwerownia, ze względu na koncentrację drogiego sprzętu i kluczowych danych, jest traktowana jako pomieszczenie o szczególnym znaczeniu. Zazwyczaj musi stanowić oddzielną strefę pożarową. Oznacza to, że jej ściany, strop i drzwi muszą mieć określoną odporność ogniową (np. EI 60). Drzwi muszą być wyposażone w samozamykacz. Wewnątrz pomieszczenia stosuje się systemy wczesnej detekcji dymu (np. czujki zasysające) oraz automatyczne systemy gaszenia gazem (np. na gaz obojętny lub Novec), które są bezpieczne dla elektroniki.

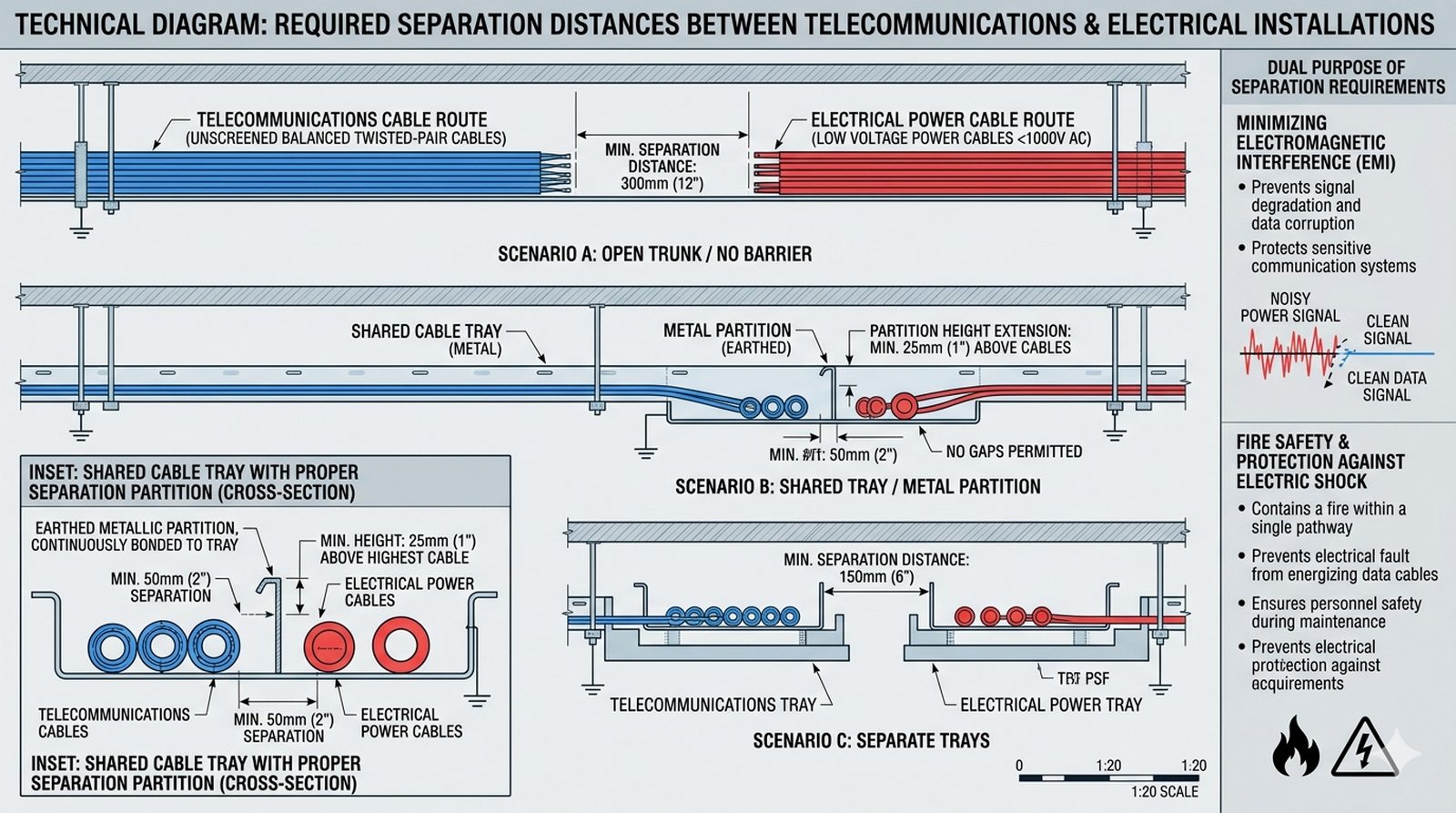

Przepisy i normy wymagają zachowania odpowiednich odległości między trasami kabli teletechnicznych a trasami kabli elektrycznych. Ma to na celu nie tylko minimalizację zakłóceń elektromagnetycznych, ale również bezpieczeństwo pożarowe i ochronę przed porażeniem. W przypadku prowadzenia kabli w tych samych korytach kablowych, muszą być one oddzielone przegrodą o odpowiednich właściwościach.

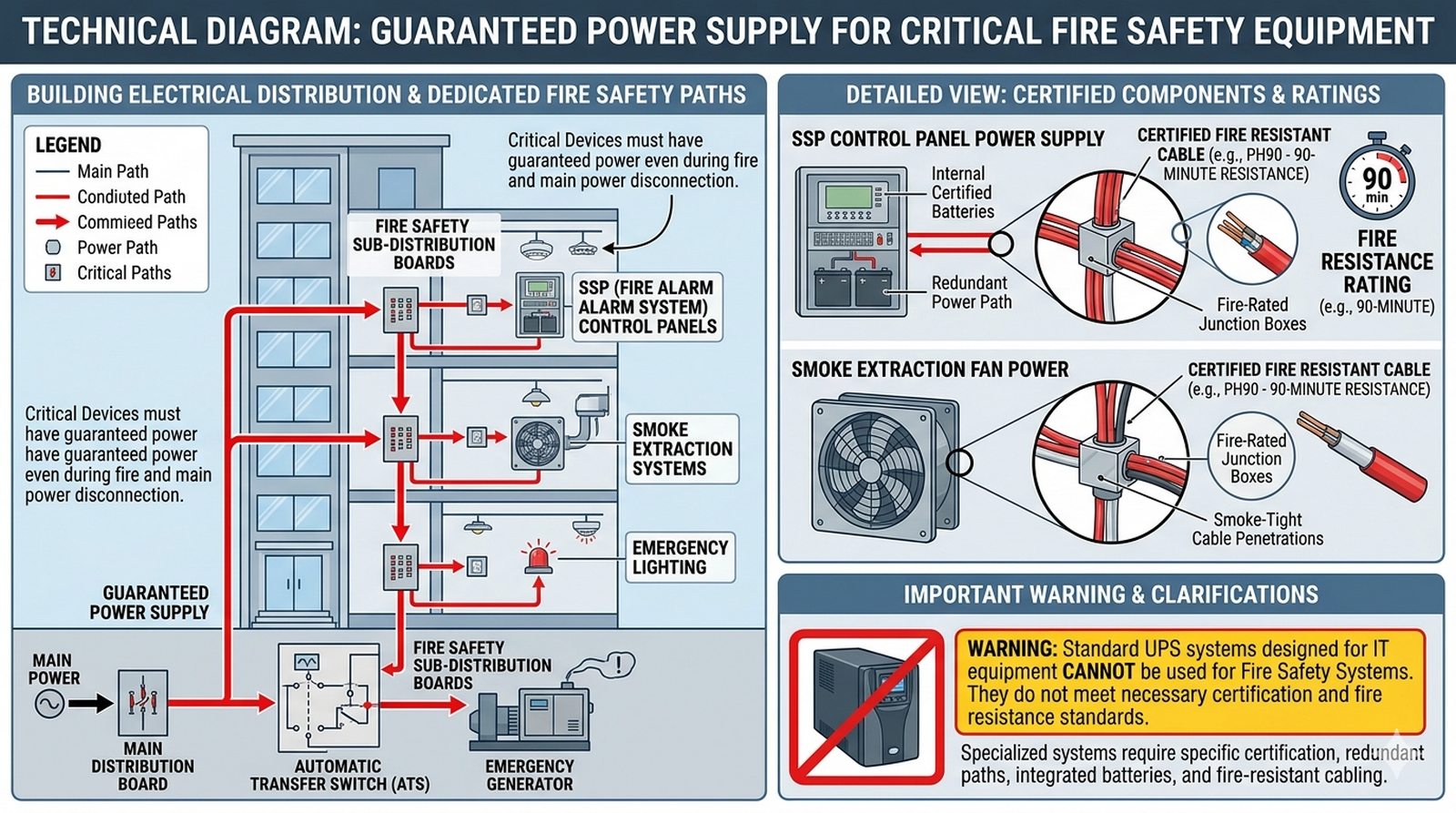

Urządzenia kluczowe dla bezpieczeństwa pożarowego, takie jak centrale SSP, systemy oddymiania czy oświetlenie awaryjne, muszą mieć zapewnione zasilanie nawet w przypadku pożaru i odłączenia głównego zasilania budynku. Służą do tego specjalne, certyfikowane zasilacze i linie kablowe o podtrzymaniu funkcji (odporne na działanie ognia przez określony czas, np. 90 minut). Nie wolno zasilać tych systemów ze standardowych UPS-ów przeznaczonych dla sprzętu IT.

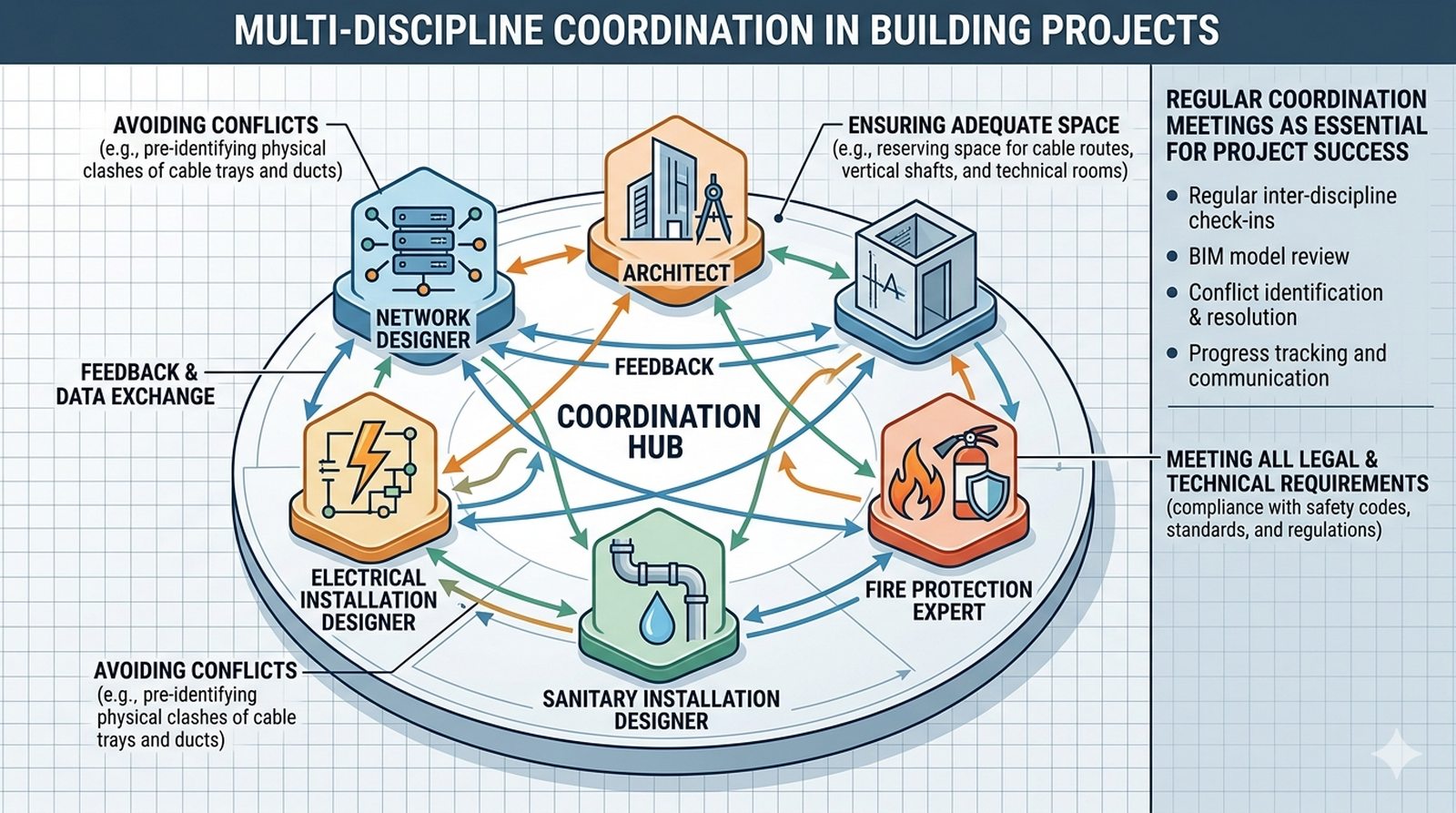

Projekt sieciowy nie powstaje w próżni. Jest on częścią większego, wielobranżowego projektu budowlanego. Kluczowa dla sukcesu jest ścisła współpraca i koordynacja między projektantem sieci, architektem, projektantem instalacji elektrycznych, sanitarnych oraz rzeczoznawcą PPOŻ. Regularne spotkania koordynacyjne pozwalają unikać kolizji, zapewniać odpowiednią przestrzeń na trasy kablowe i szachty oraz spełniać wszystkie wymagania prawne i techniczne.

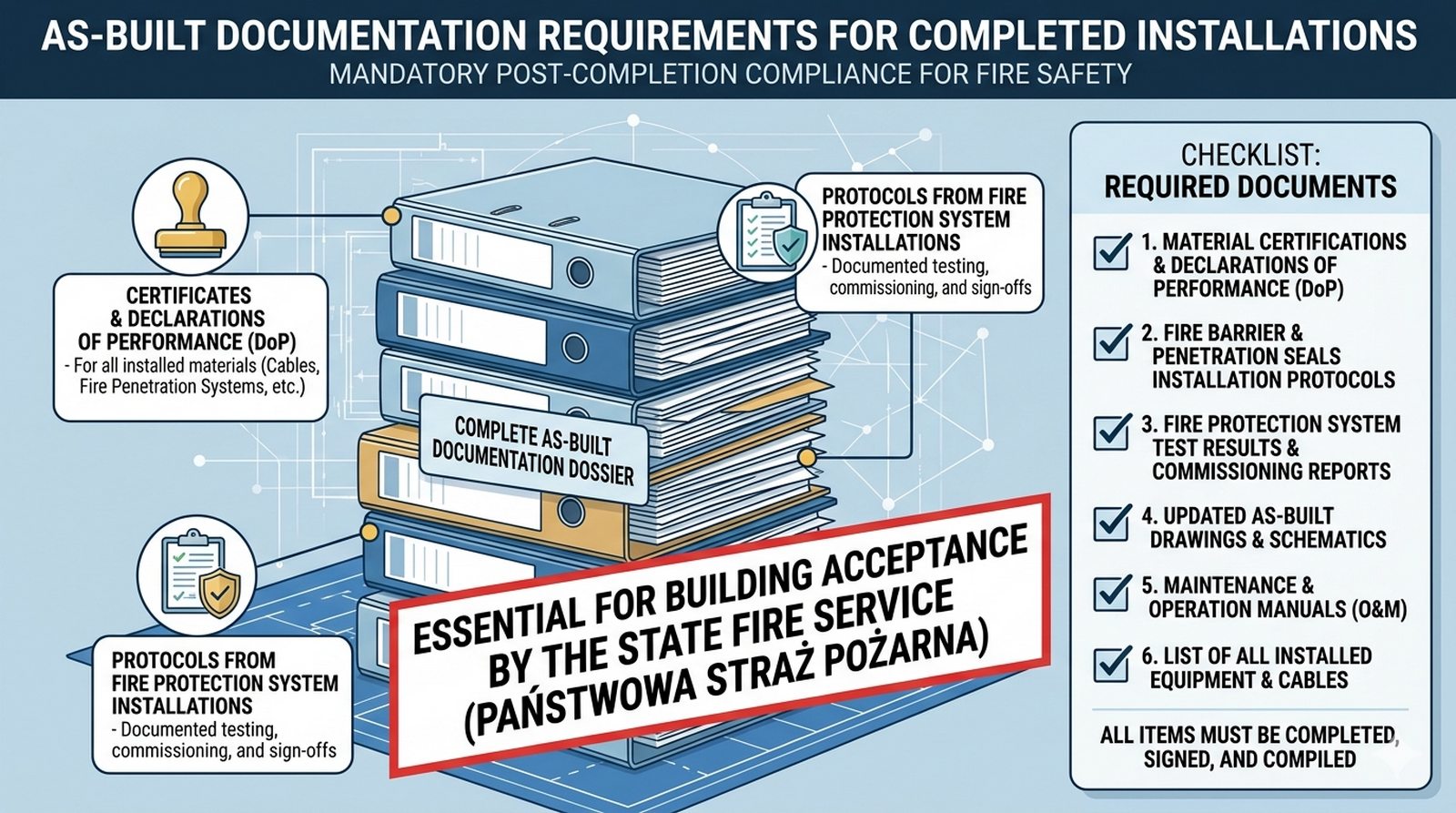

Po zakończeniu prac instalacyjnych, obowiązkiem wykonawcy jest przygotowanie dokumentacji powykonawczej. W kontekście PPOŻ, musi ona zawierać certyfikaty i deklaracje właściwości użytkowych dla wszystkich zastosowanych materiałów (kabli, przepustów ogniowych) oraz protokoły z wykonania zabezpieczeń PPOŻ. Dokumentacja ta jest niezbędna do przeprowadzenia odbioru budynku przez Państwową Straż Pożarną.

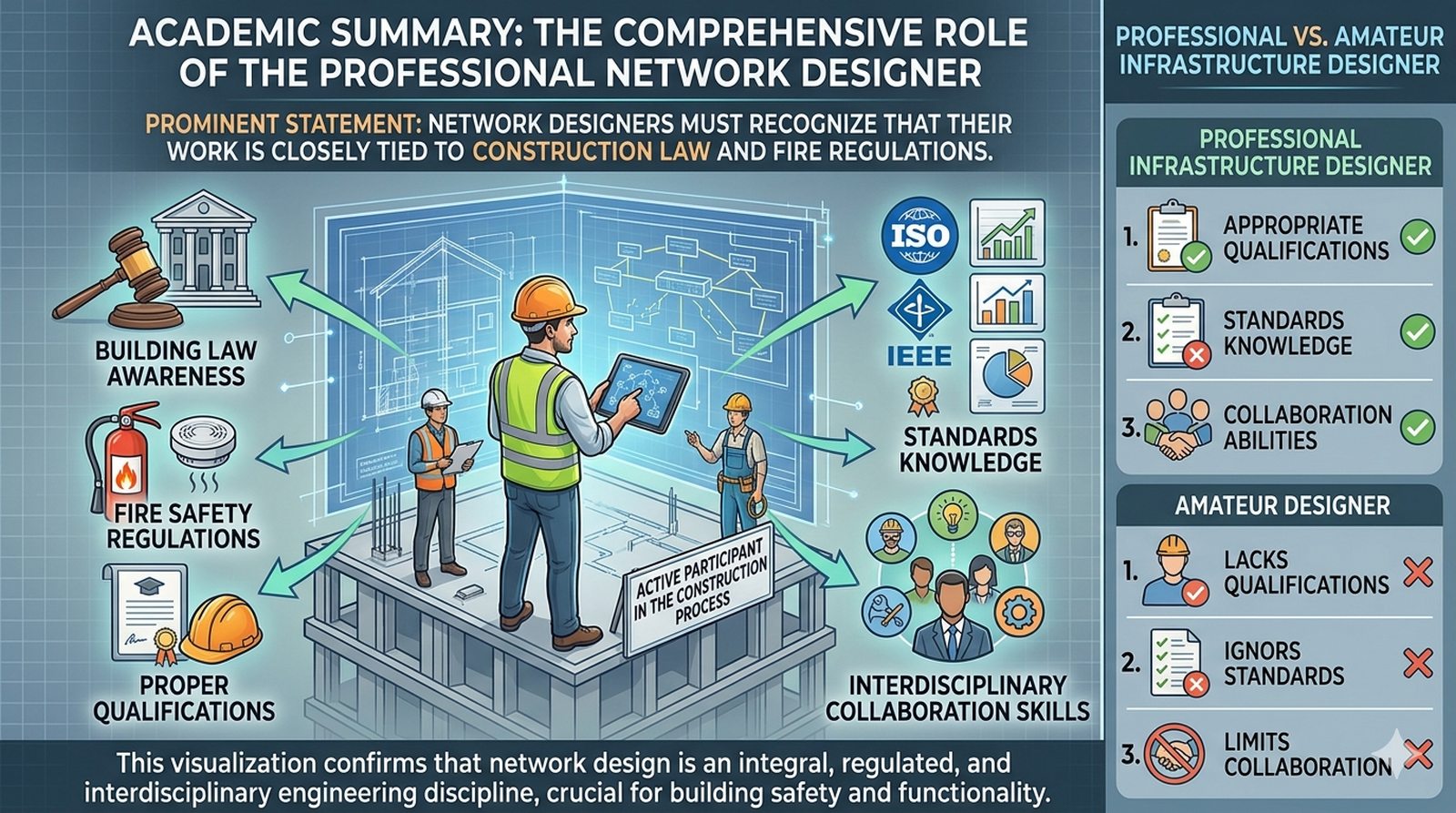

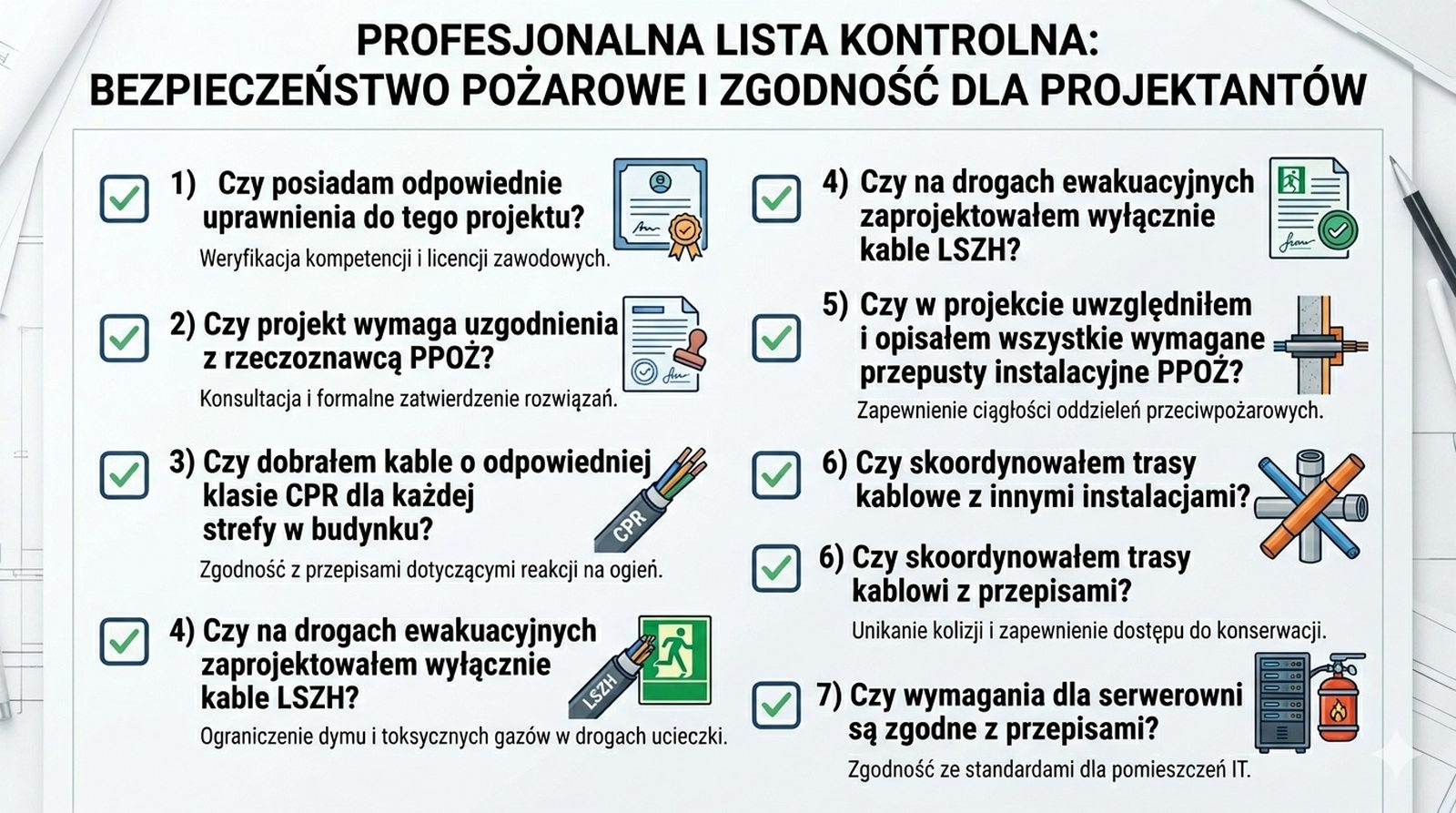

Projektant sieci musi być świadomy, że jego praca jest ściśle powiązana z Prawem Budowlanym i przepisami PPOŻ. Ignorowanie tych aspektów i skupianie się wyłącznie na technologii jest nieprofesjonalne i niebezpieczne. Posiadanie odpowiednich uprawnień, znajomość norm oraz umiejętność współpracy z innymi branżami to cechy, które odróżniają profesjonalnego projektanta infrastruktury od amatora.

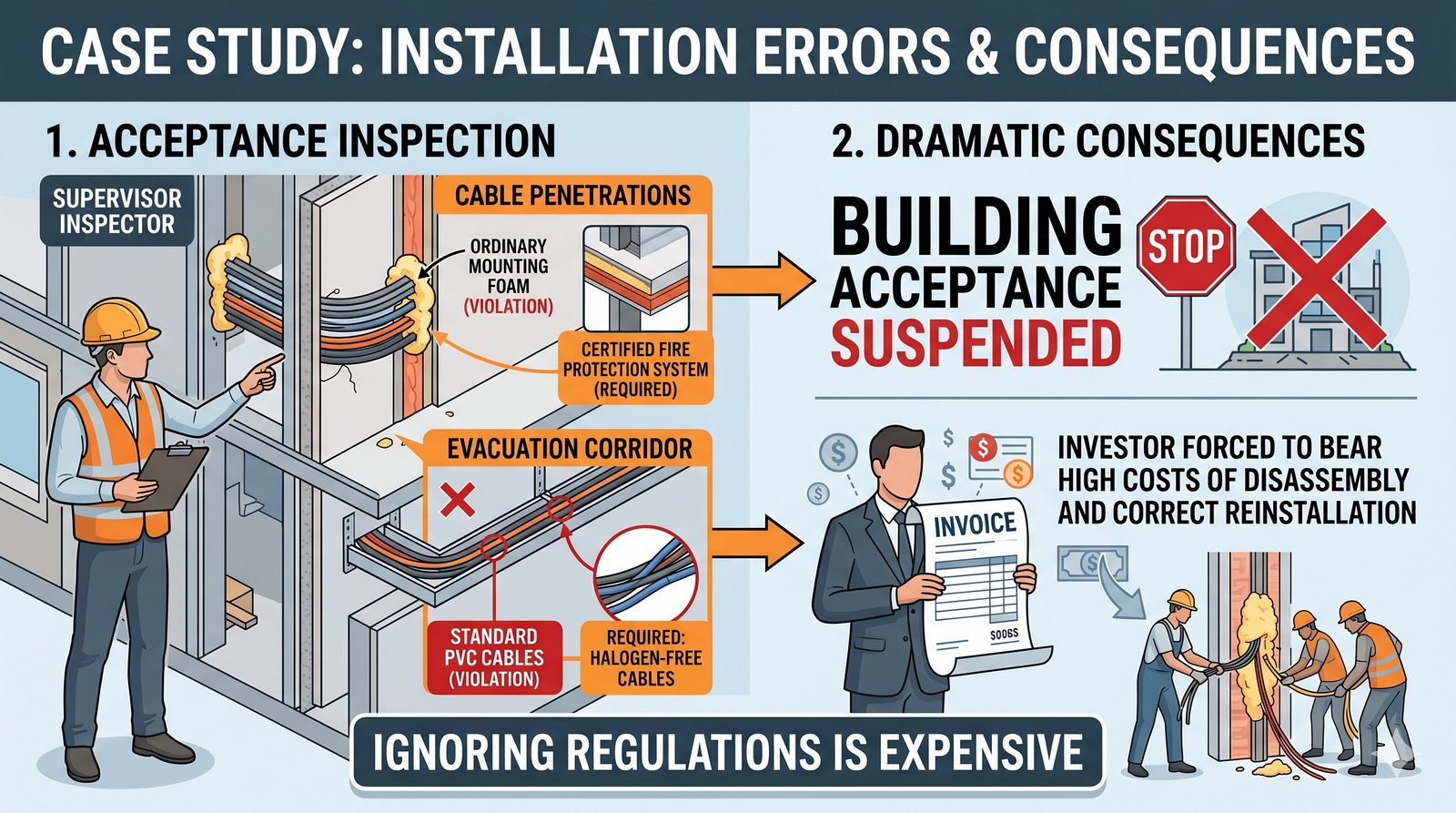

Podczas odbioru nowego biurowca, inspektor nadzoru stwierdził, że instalator sieci teletechnicznej wykonał przejścia przez ściany oddzielenia pożarowego, ale uszczelnił je zwykłą pianką montażową zamiast certyfikowanego systemu PPOŻ. Dodatkowo, na drogach ewakuacyjnych zastosowano tańsze kable w powłoce PVC. W rezultacie, odbiór budynku został wstrzymany, a inwestor musiał ponieść wysokie koszty demontażu i ponownego, poprawnego wykonania instalacji. To pokazuje, jak kosztowne może być ignorowanie przepisów.

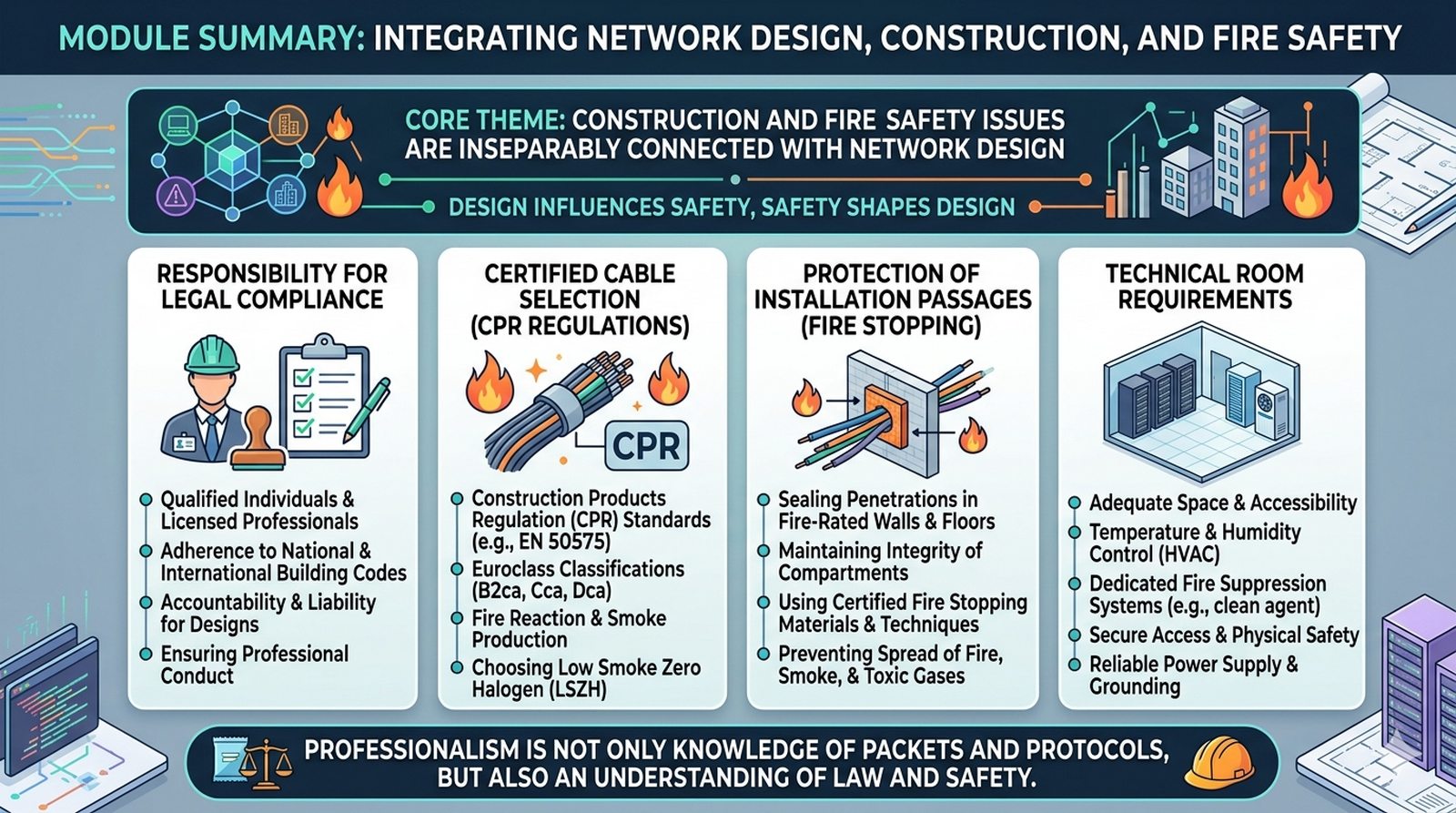

Kwestie budowlane i przeciwpożarowe są nierozerwalnie związane z projektowaniem sieci. Odpowiedzialność za zgodność z prawem spoczywa na osobach z odpowiednimi uprawnieniami. Kluczowe aspekty to dobór certyfikowanych kabli zgodnie z rozporządzeniem CPR, prawidłowe zabezpieczenie przejść instalacyjnych oraz spełnienie wymagań dla pomieszczeń technicznych. Profesjonalizm w tej dziedzinie to nie tylko wiedza o pakietach i protokołach, ale także o prawie i bezpieczeństwie.
Dziękuję za uwagę. Zapraszam do zadawania pytań dotyczących formalno-prawnych i przeciwpożarowych aspektów projektowania sieci.
