Moduł 3a poświęcony jest projektowaniu warstwy fizycznej sieci, ze szczególnym uwzględnieniem okablowania strukturalnego. Warstwa fizyczna jest fundamentem każdej sieci komputerowej i od jej jakości zależy stabilność i wydajność wszystkich wyższych warstw. Okablowanie strukturalne to ustandaryzowany system kabli, złącz i elementów montażowych, który tworzy uniwersalną infrastrukturę telekomunikacyjną budynku.

Znajomość zasad projektowania warstwy fizycznej jest niezbędna dla każdego inżyniera sieciowego. Błędy popełnione na tym etapie są najtrudniejsze i najdroższe do poprawienia. Zmiana okablowania wymaga często prac budowlanych i wiąże się z dużymi kosztami. Dlatego tak ważne jest staranne zaplanowanie infrastruktury kablowej z uwzględnieniem przyszłych potrzeb.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

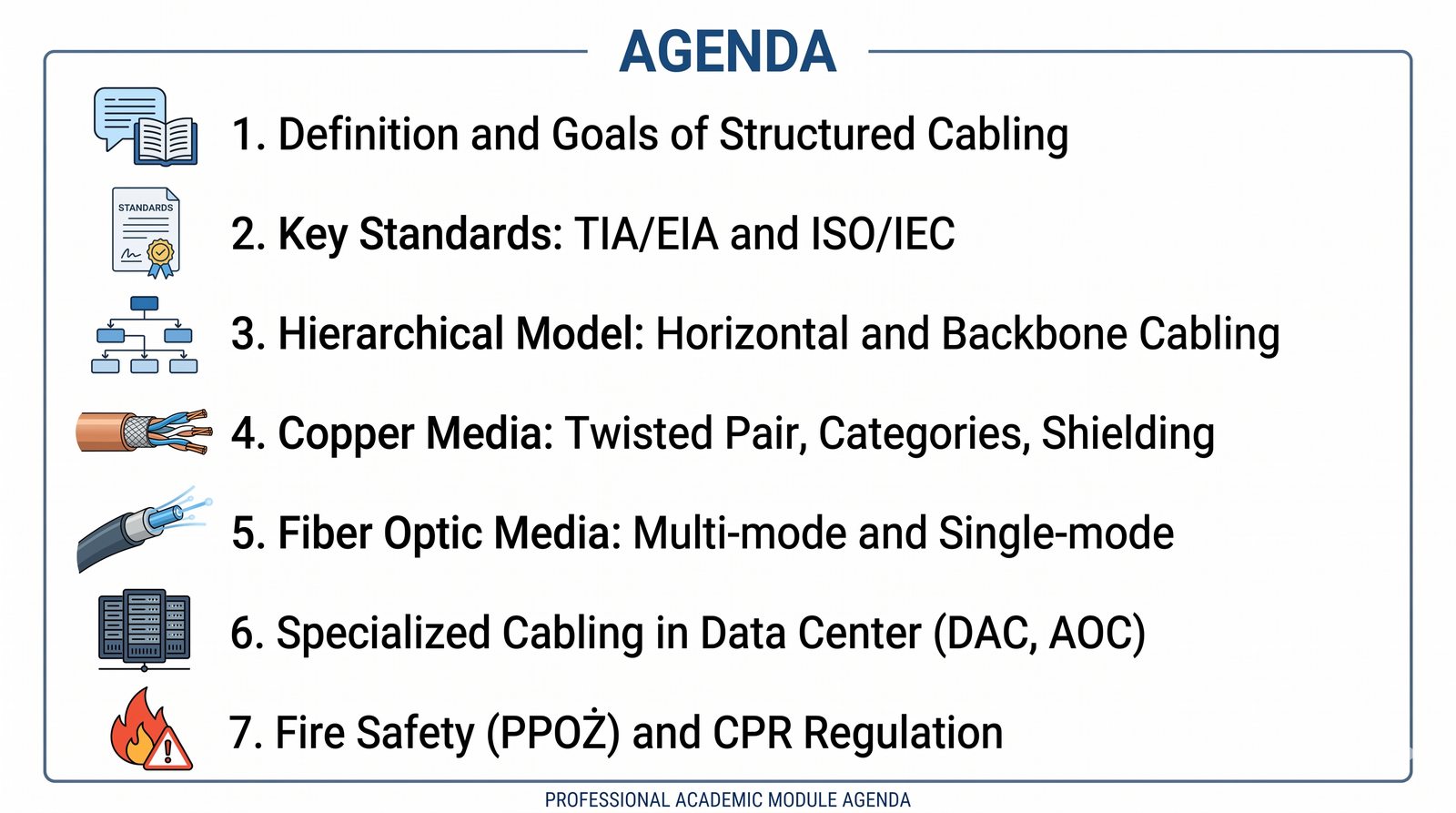

Agenda modułu obejmuje przegląd najważniejszych zagadnień związanych z okablowaniem strukturalnym. Rozpoczniemy od definicji okablowania strukturalnego i jego zalet. Następnie przejdziemy do omówienia kluczowych standardów i organizacji standaryzacyjnych. Kolejne tematy to budowa hierarchicznej struktury okablowania, rodzaje kabli i złącz.

Moduł zawiera również dodatki techniczne omawiające szczegółowe parametry transmisyjne kabli. Warsztat praktyczny pozwoli na zastosowanie zdobytej wiedzy w rzeczywistym przypadku projektowym. Zachęcam do aktywnego uczestnictwa i zadawania pytań. Szczególnie polecam części dotyczące praktycznych aspektów instalacji.

Dokumentacja powykonawcza powinna zawierać nie tylko schematy, ale także wyniki testów certyfikacyjnych i protokoły odbioru, które są niezbędne dla zachowania gwarancji producenta.

Skróty użyte w tym slajdzie:
TIA/EIA - Telecommunications Industry Association / Electronic Industries Alliance - organizacje opracowujące amerykańskie standardy okablowania.
ISO/IEC - International Organization for Standardization / International Electrotechnical Commission - organizacje opracowujące normy międzynarodowe.
DAC - Direct Attach Copper - fabrycznie zakończony kabel miedziany do krótkich połączeń w centrach danych.
AOC - Active Optical Cable - fabrycznie zakończony kabel światłowodowy z wbudowaną elektroniką.
CPR - Construction Products Regulation - unijne rozporządzenie o wyrobach budowlanych.
Ppoż - ochrona przeciwpożarowa - wymagania i systemy zabezpieczeń ogniowych instalacji.

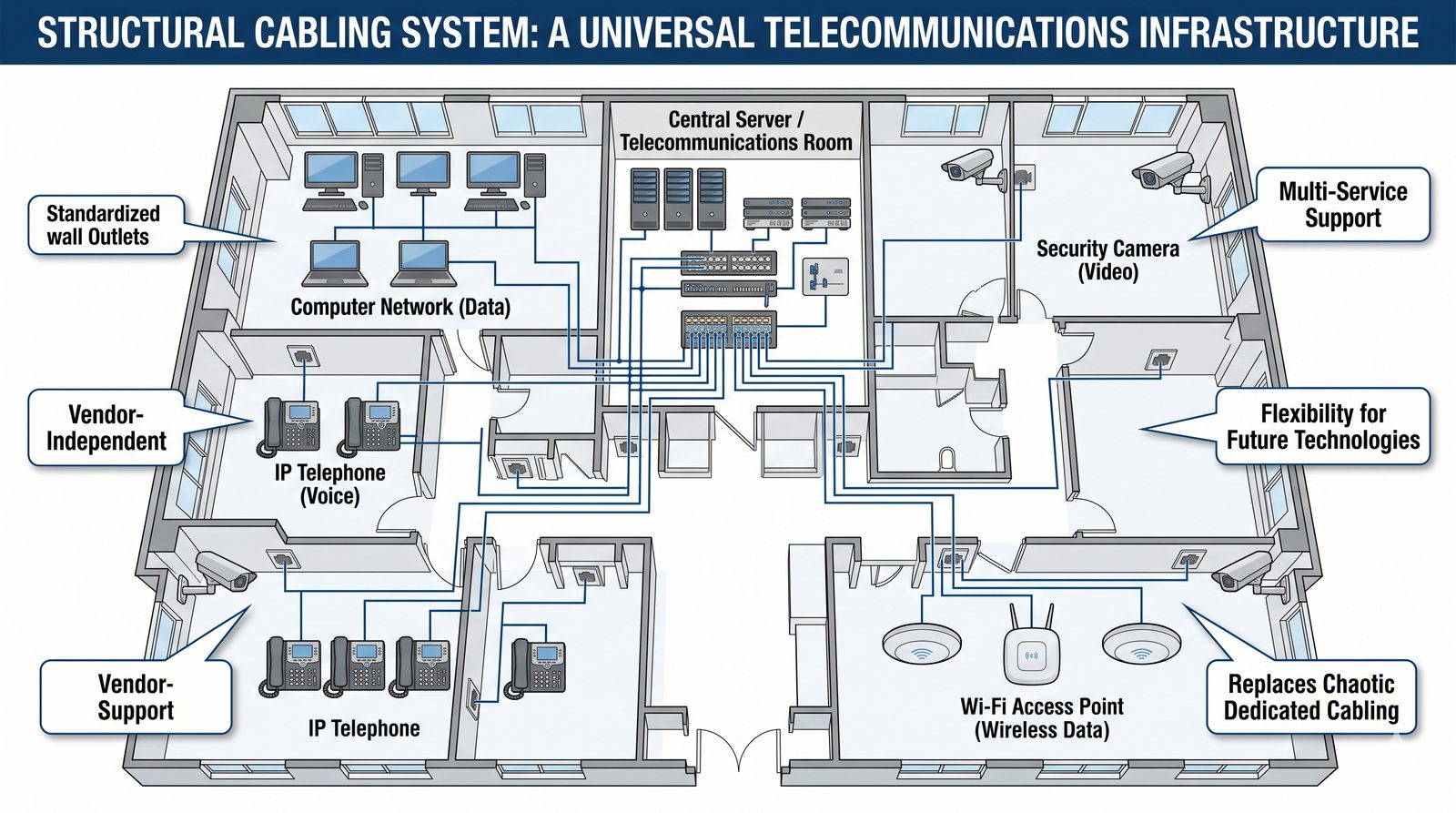

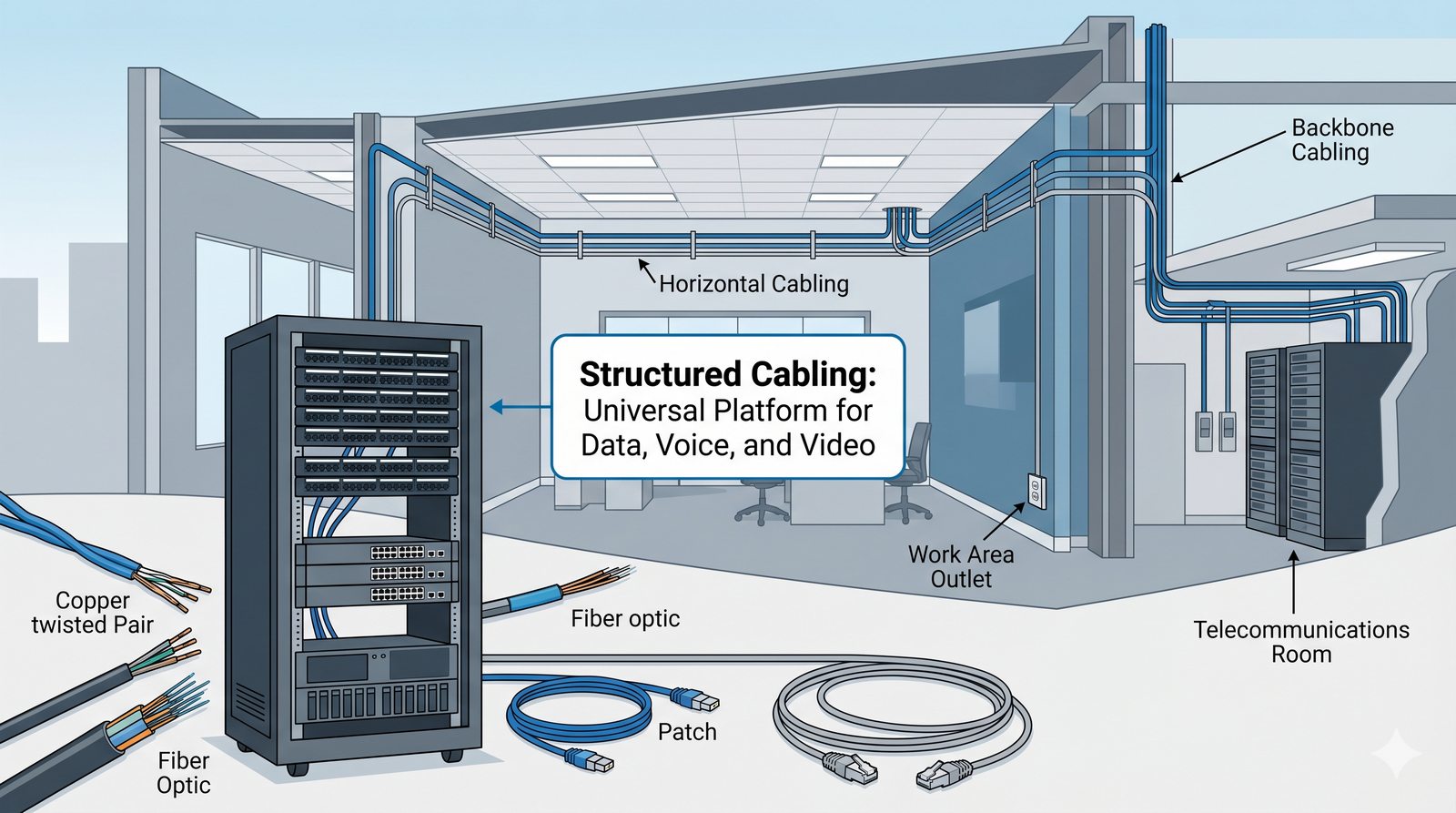

Okablowanie strukturalne to znacznie więcej niż tylko zbiór kabli łączących urządzenia sieciowe - to kompleksowy, ustandaryzowany system obejmujący wszystkie elementy pasywne infrastruktury telekomunikacyjnej budynku lub kampusu. Główną ideą przyświecającą tej koncepcji jest uniwersalność, dzięki której ta sama sieć kablowa może obsługiwać różnorodne systemy, od transmisji danych w sieci komputerowej, przez telefonię IP, monitoring wizyjny, aż po zaawansowane systemy automatyki budynkowej i kontroli dostępu. Zastosowanie jednolitego okablowania eliminuje konieczność prowadzenia wielu oddzielnych instalacji, każdą z innym typem kabla i złącz, co znacząco upraszcza zarządzanie infrastrukturą oraz obniża koszty eksploatacji i konserwacji. System okablowania strukturalnego projektuje się i instaluje zgodnie z rygorystycznymi międzynarodowymi normami, co gwarantuje jego wydajność, niezawodność oraz pełną kompatybilność z urządzeniami różnych producentów sprzętu sieciowego. Dzięki standaryzacji możliwe jest również łatwe rozbudowywanie systemu w przyszłości o nowe usługi i technologie bez konieczności wymiany istniejącej infrastruktury kablowej.

Każdy element systemu, od kabla przez gniazdko abonenckie aż po panel krosowniczy w szafie dystrybucyjnej, musi spełniać ściśle określone parametry transmisyjne, aby zagwarantować stabilną pracę sieci przy rosnących prędkościach transmisji danych. Projektant musi uwzględnić nie tylko bieżące wymagania dotyczące liczby stanowisk pracy i wymaganej przepustowości, ale także przewidywany rozwój firmy oraz pojawianie się nowych technologii i standardów sieciowych. Inwestycja w wyższą kategorię okablowania na etapie budowy zwraca się wielokrotnie w dłuższej perspektywie czasowej, ponieważ eliminuje konieczność kosztownej wymiany instalacji przy przyszłej modernizacji sieci do wyższych standardów transmisyjnych. Odpowiednio zaprojektowany system pozwala także na łatwą rekonfigurację i dostosowywanie do zmieniających się potrzeb bez konieczności prowadzenia nowych tras kablowych, co stanowi jedną z największych zalet tego rozwiązania w porównaniu z tradycyjnym okablowaniem punkt-punkt. W praktyce inżynierskiej przy projektowaniu okablowania strukturalnego kluczowe jest ścisłe przestrzeganie norm oraz współpraca z certyfikowanymi instalatorami, którzy zagwarantują odpowiednią jakość wykonania i późniejszą certyfikację całego systemu, co jest warunkiem uzyskania gwarancji producenta na zastosowane komponenty i całą instalację.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

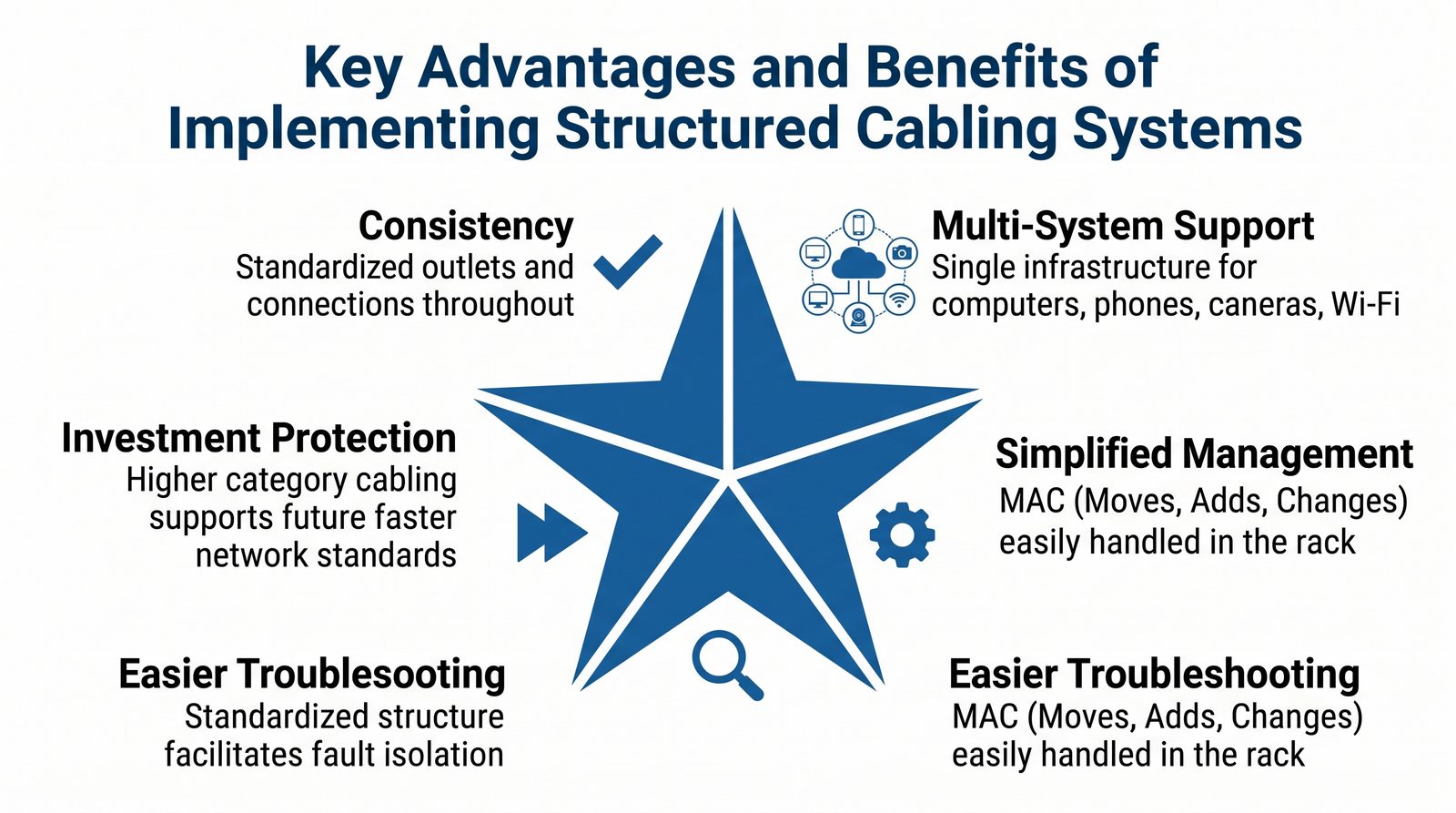

Zalety okablowania strukturalnego wynikają z jego systematycznego i przemyślanego charakteru, który odróżnia je od chaotycznego okablowania punkt-punkt. Przede wszystkim jest to uniwersalność - jedno okablowanie obsługuje wiele usług, od transmisji danych po systemy bezpieczeństwa i automatyki budynkowej. Kolejną zaletą jest łatwość rekonfiguracji - zmiana przypisania gniazdka wymaga jedynie przepięcia kabla w szafie dystrybucyjnej, bez konieczności zmiany tras kablowych. Okablowanie strukturalne jest łatwiejsze w diagnozowaniu dzięki przejrzystemu oznakowaniu i ustrukturyzowanej topologii, co pozwala szybko zlokalizować i usunąć awarię.

Dobrze zaprojektowany system okablowania strukturalnego powinien służyć bez większych modyfikacji przez co najmniej 10-15 lat, dlatego tak ważne jest przewidzenie przyszłych potrzeb organizacji na etapie projektowania. Z perspektywy biznesowej okablowanie strukturalne przynosi wymierne korzyści finansowe - niższe koszty utrzymania i rekonfiguracji, wydłużona żywotność i wyższa niezawodność przekładają się na niższy całkowity koszt posiadania. Inwestycja zwraca się już w ciągu pierwszych kilku lat eksploatacji, a dodatkowo zastosowanie okablowania strukturalnego zwiększa wartość nieruchomości i jej atrakcyjność dla najemców. Systematyczne podejście do projektowania przynosi korzyści w całym cyklu życia instalacji, od momentu montażu aż po ewentualną modernizację.

Skróty użyte w tym slajdzie:
MAC - Moves, Adds, Changes - przenosiny, dodania i zmiany stanowisk realizowane przez przepięcie w szafie krosowniczej.
IP - Internet Protocol - tu: telefon IP, telefonia działająca w sieci opartej na protokole IP.
Wi-Fi - bezprzewodowa sieć lokalna oparta na standardach IEEE 802.11.

Organizacje standaryzacyjne odgrywają fundamentalną rolę w rozwoju i utrzymaniu standardów okablowania strukturalnego, zapewniając globalną kompatybilność oraz powtarzalną jakość instalacji na całym świecie. Amerykańska organizacja TIA odpowiada za standard TIA-568, który jest powszechnie stosowany w Ameryce Północnej i wywarł ogromny wpływ na praktykę projektowania sieci na innych kontynentach. Międzynarodowe organizacje ISO oraz IEC opracowały wspólnie standard ISO/IEC 11801, uznawany jako globalny wzorzec w większości krajów świata, regulujący wymagania dla okablowania w budynkach komercyjnych i mieszkaniowych. Oba standardy są ze sobą w dużej mierze zbieżne i wzajemnie uznawane, choć istnieją pewne różnice w szczegółach technicznych, takich jak klasyfikacja kategorii kabli czy podejście do procedur testowania. Producenci sprzętu sieciowego projektują swoje urządzenia w oparciu o te normy, co gwarantuje interoperacyjność komponentów pochodzących od różnych dostawców w ramach jednej instalacji okablowania strukturalnego. Dzięki harmonizacji standardów inwestorzy mogą być pewni, że system zaprojektowany według jednej normy spełni również wymagania drugiej, co ułatwia wybór dostawców i komponentów.

Europejskie organizacje CEN i CENELEC adaptują standardy międzynarodowe na potrzeby rynku europejskiego, publikując je jako normy z serii EN 50173, które uwzględniają lokalne wymagania i praktyki instalacyjne. W Polsce za wdrażanie i publikowanie norm odpowiada Polski Komitet Normalizacyjny, który wydaje polskie wersje językowe norm europejskich i międzynarodowych, oznaczone symbolem PN. Standardy są regularnie aktualizowane, aby nadążać za postępem technologicznym - obecnie obowiązują wydania TIA-568.2-D z 2018 roku oraz ISO/IEC 11801-1 z 2017 roku, które definiują wymagania dla najnowszych kategorii okablowania miedzianego i światłowodowego. Projektując sieć w Polsce, warto oprzeć się na normie PN-EN 50173 będącej krajowym wdrożeniem normy europejskiej, co zapewni zgodność z lokalnymi przepisami oraz praktyką rynkową. Znajomość hierarchii normalizacyjnej oraz wzajemnych relacji między poszczególnymi standardami jest niezbędna dla każdego inżyniera sieciowego, ponieważ pozwala świadomie wybierać odpowiednie komponenty i metody projektowania dostosowane do specyfiki danej instalacji i oczekiwań klienta.

Skróty użyte w tym slajdzie:

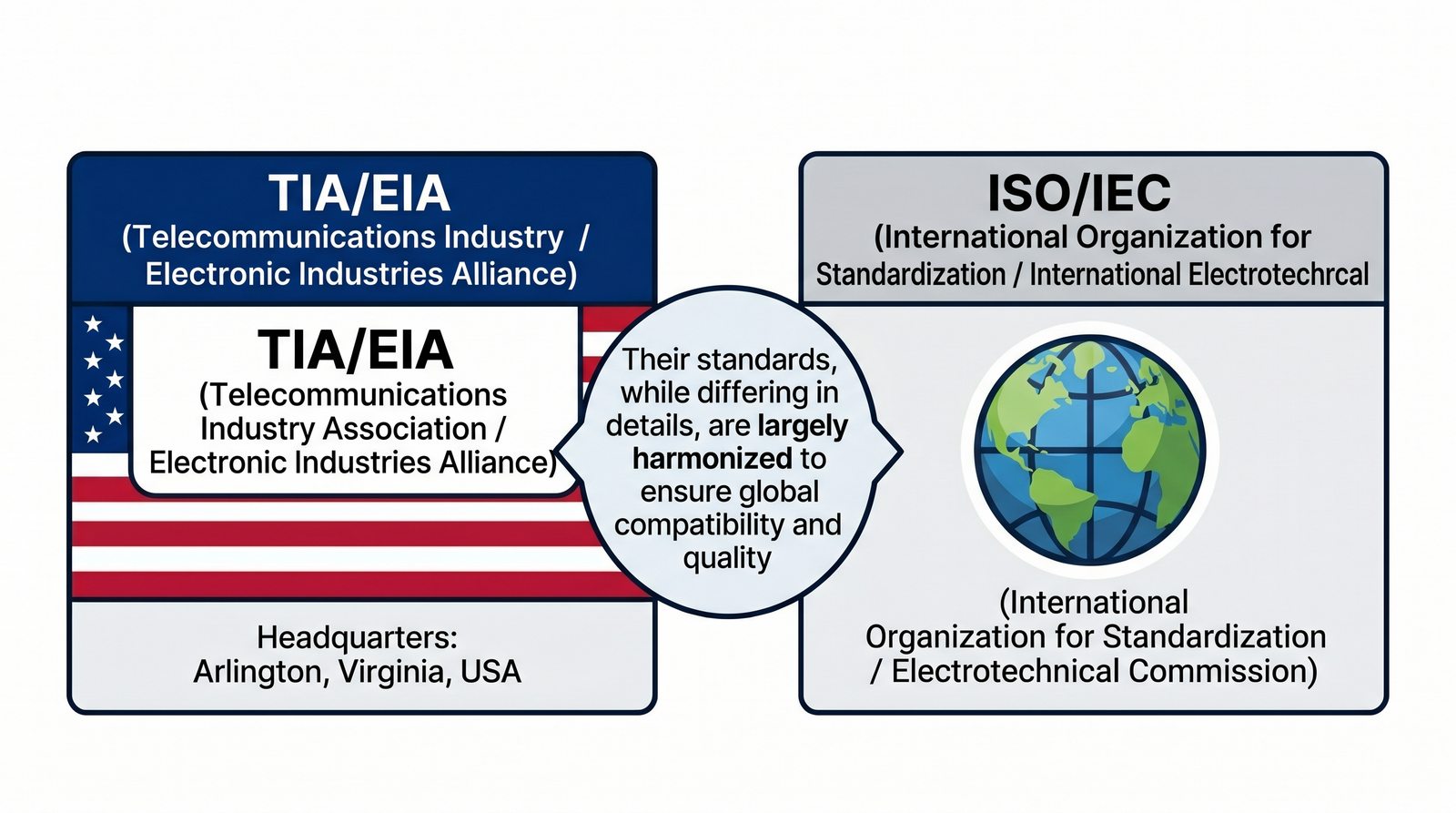

TIA/EIA - Telecommunications Industry Association / Electronic Industries Alliance - organizacje opracowujące standard TIA-568.
ISO/IEC - organizacje opracowujące międzynarodowy standard okablowania ISO/IEC 11801.

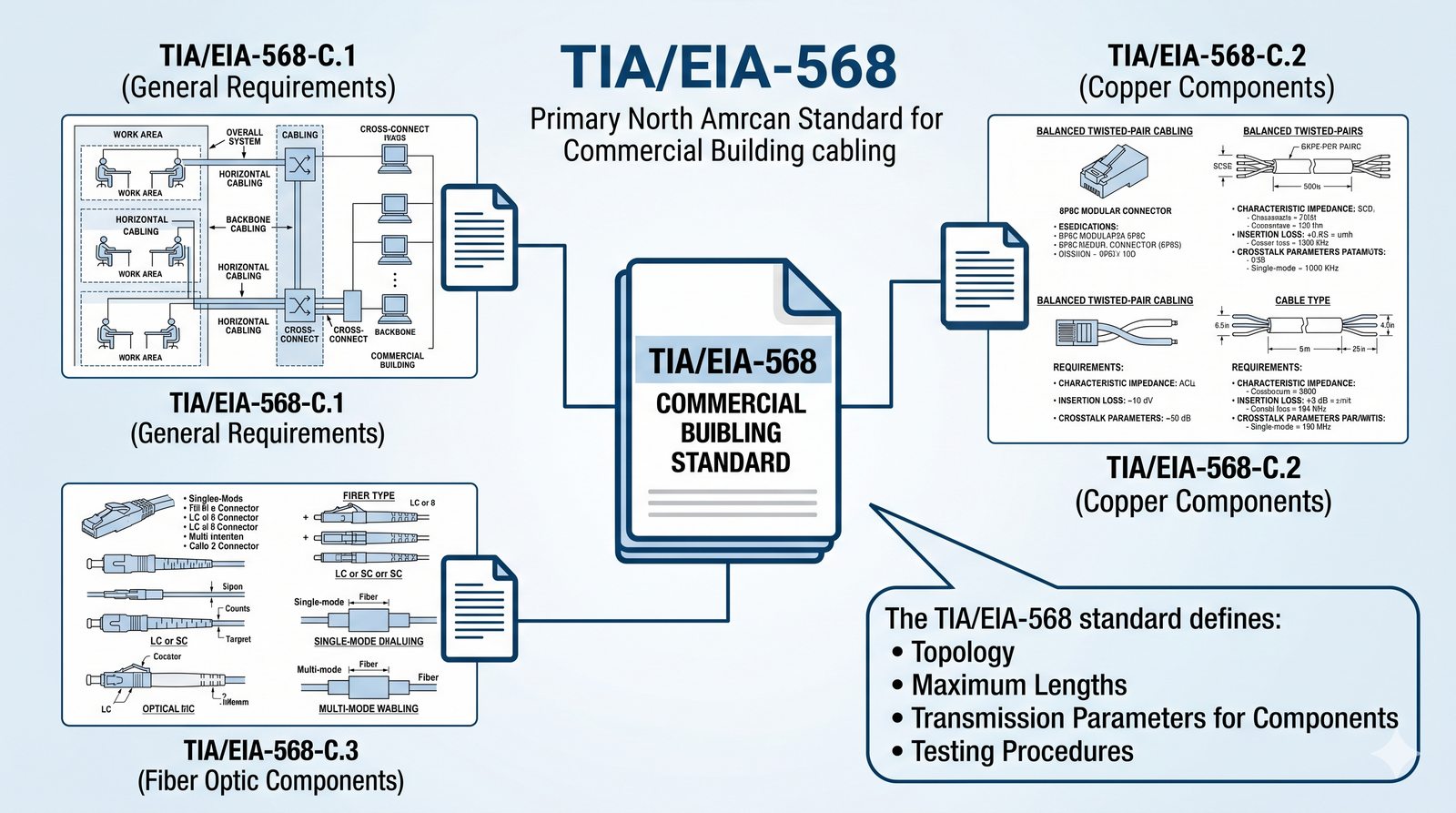

Standard TIA-568 jest jednym z najważniejszych dokumentów w branży okablowania strukturalnego. Określa minimalne wymagania dla komponentów, topologię, długości kabli i metody testowania. Standard definiuje schematy rozszycia T568A i T568B, z których T568B jest najczęściej stosowany. Ważne jest konsekwentne stosowanie tego samego schematu w całej instalacji.

TIA-568 dzieli się na części dotyczące wymagań ogólnych, okablowania miedzianego i światłowodowego. Najnowsze wydanie części miedzianej ANSI/TIA-568.2-D z 2018 roku uwzględnia nowe kategorie okablowania i wymagania PoE. Zgodność z normą jest często warunkiem gwarancji producentów systemów okablowania. Dlatego przestrzeganie jej wytycznych jest kluczowe.

Skróty użyte w tym slajdzie:
TIA/EIA - organizacje opracowujące standard okablowania TIA-568.
ANSI/TIA-568.0-E / .1-E - aktualna część ogólna normy (2020).
ANSI/TIA-568.2-D - część dla okablowania miedzianego (2018).
ANSI/TIA-568.3-E - część dla okablowania światłowodowego (2022).

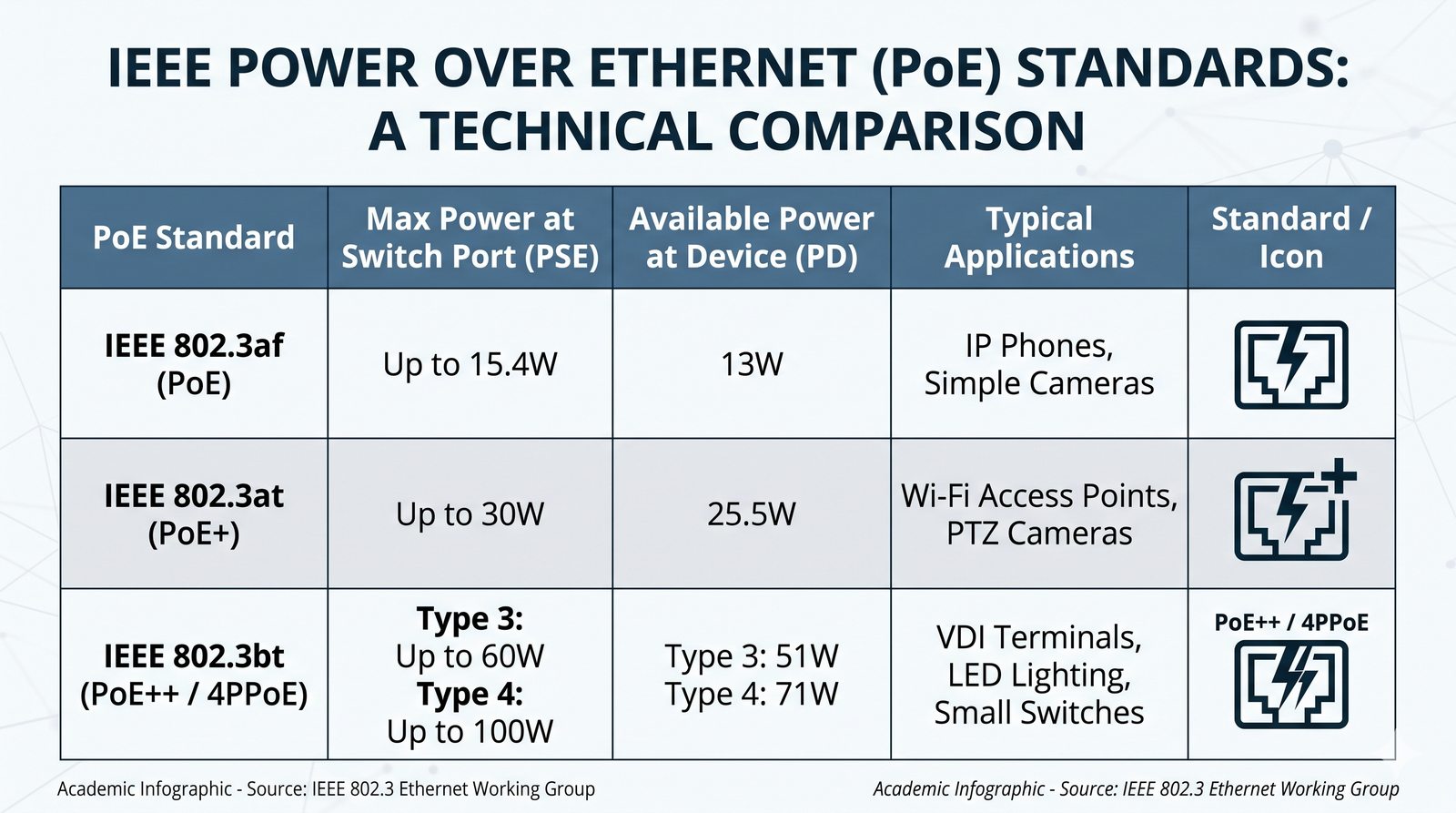

PoE - Power over Ethernet - zasilanie urządzeń przez okablowanie Ethernet.

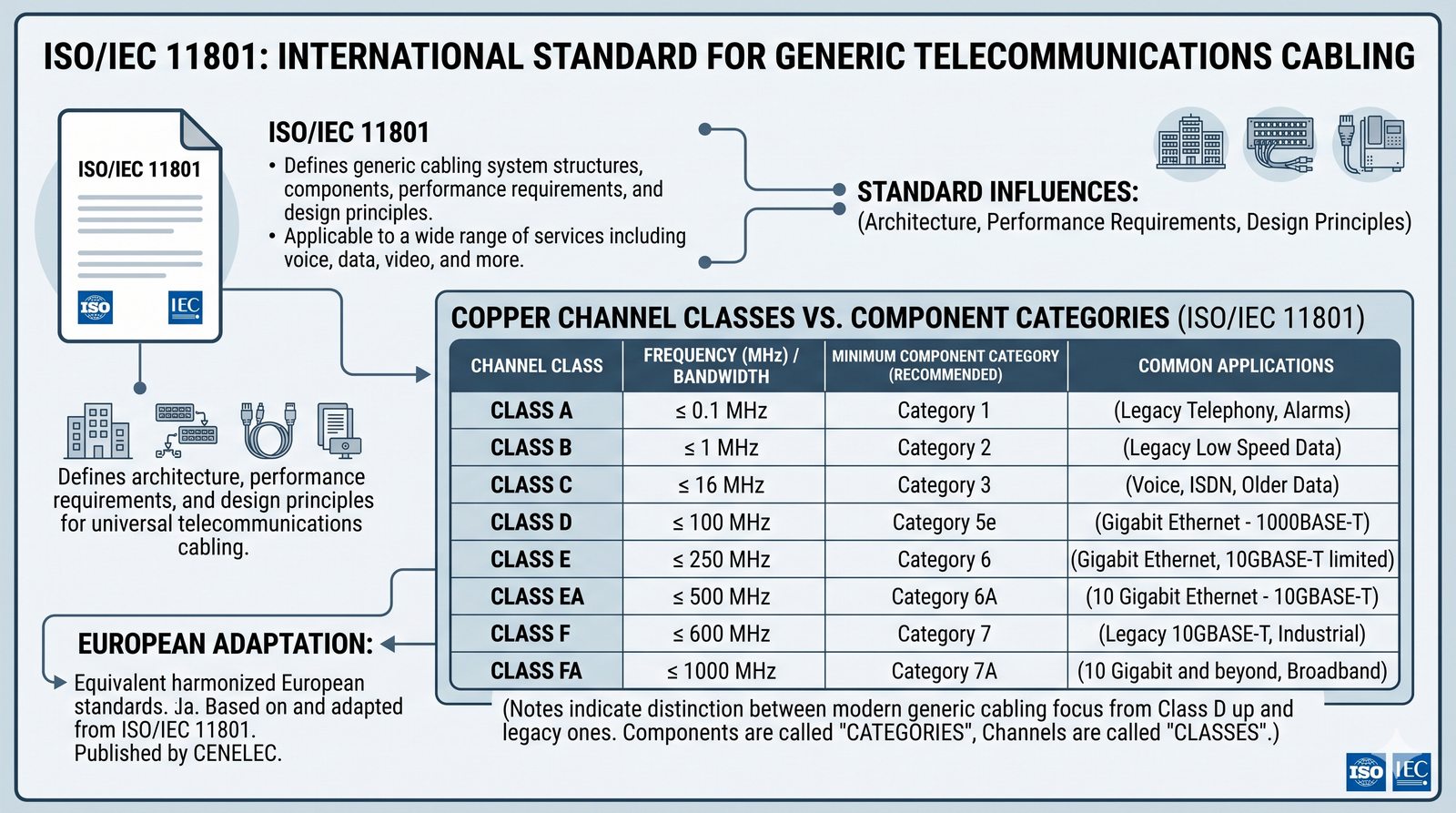

ISO/IEC 11801 jest międzynarodowym odpowiednikiem standardu TIA-568, uznawanym i stosowanym w większości krajów świata jako podstawowy dokument normatywny dla okablowania strukturalnego. Definiuje on szczegółowe wymagania dla okablowania w budynkach komercyjnych, mieszkaniowych oraz w centrach danych, obejmując zarówno komponenty miedziane, jak i światłowodowe. Główna różnica między tym standardem a amerykańskim TIA-568 polega na nieco innej klasyfikacji kategorii kabli oraz odmiennym podejściu do procedur testowania i certyfikacji poszczególnych elementów systemu. W praktyce oba standardy są ze sobą w wysokim stopniu zgodne - instalacja zaprojektowana i wykonana według jednego z nich spełnia zwykle wymagania drugiego, co potwierdzają liczne badania i certyfikaty zgodności. Norma ISO/IEC 11801 kładzie szczególny nacisk na klasy wydajnościowe torów transmisyjnych, oznaczane literami od A do F, które bezpośrednio przekładają się na maksymalną częstotliwość pracy i dostępną przepustowość sieci. Dzięki przejrzystemu systemowi klasyfikacji projektant może łatwo dobrać odpowiednie komponenty do wymaganej wydajności transmisyjnej, unikając zarówno niedoszacowania, jak i niepotrzebnego przewymiarowania instalacji.

Norma składa się z kilku części opisujących wymagania ogólne, okablowanie biurowe, domowe oraz specjalistyczne instalacje w centrach danych, co czyni ją kompleksowym dokumentem projektowym. W Europie standard ten jest adaptowany jako norma EN 50173, która następnie jest implementowana w krajowych systemach normalizacyjnych poszczególnych państw członkowskich. Projektując sieć w Polsce, warto oprzeć się na normie PN-EN 50173, która stanowi polskie tłumaczenie i wdrożenie europejskiego odpowiednika normy ISO/IEC 11801, zawierające wszystkie niezbędne specyfikacje techniczne i zalecenia projektowe. Każda część normy zawiera szczegółowe specyfikacje dotyczące parametrów transmisyjnych, metod testowania oraz praktycznych zaleceń projektowych, które należy uwzględnić podczas planowania infrastruktury telekomunikacyjnej budynku. Regularne aktualizacje normy uwzględniają postęp technologiczny - najnowsze wydanie z 2017 roku wprowadziło między innymi wymagania dla kategorii 6A oraz nowych typów światłowodów wielomodowych OM5, co pozwala projektantom korzystać z najnowszych osiągnięć techniki przy jednoczesnym zachowaniu zgodności z międzynarodowymi standardami. Stosowanie się do wytycznych normy ISO/IEC 11801 jest warunkiem uzyskania gwarancji producenta na komponenty systemu okablowania, dlatego jej znajomość jest niezbędna dla każdego inżyniera projektującego infrastrukturę sieciową.

Skróty użyte w tym slajdzie:
ISO/IEC - organizacje opracowujące międzynarodowy standard okablowania.
ISO/IEC 11801 - międzynarodowa norma okablowania strukturalnego z klasami wydajności A-F.
EN 50173 - europejska norma okablowania, adaptacja ISO/IEC 11801.

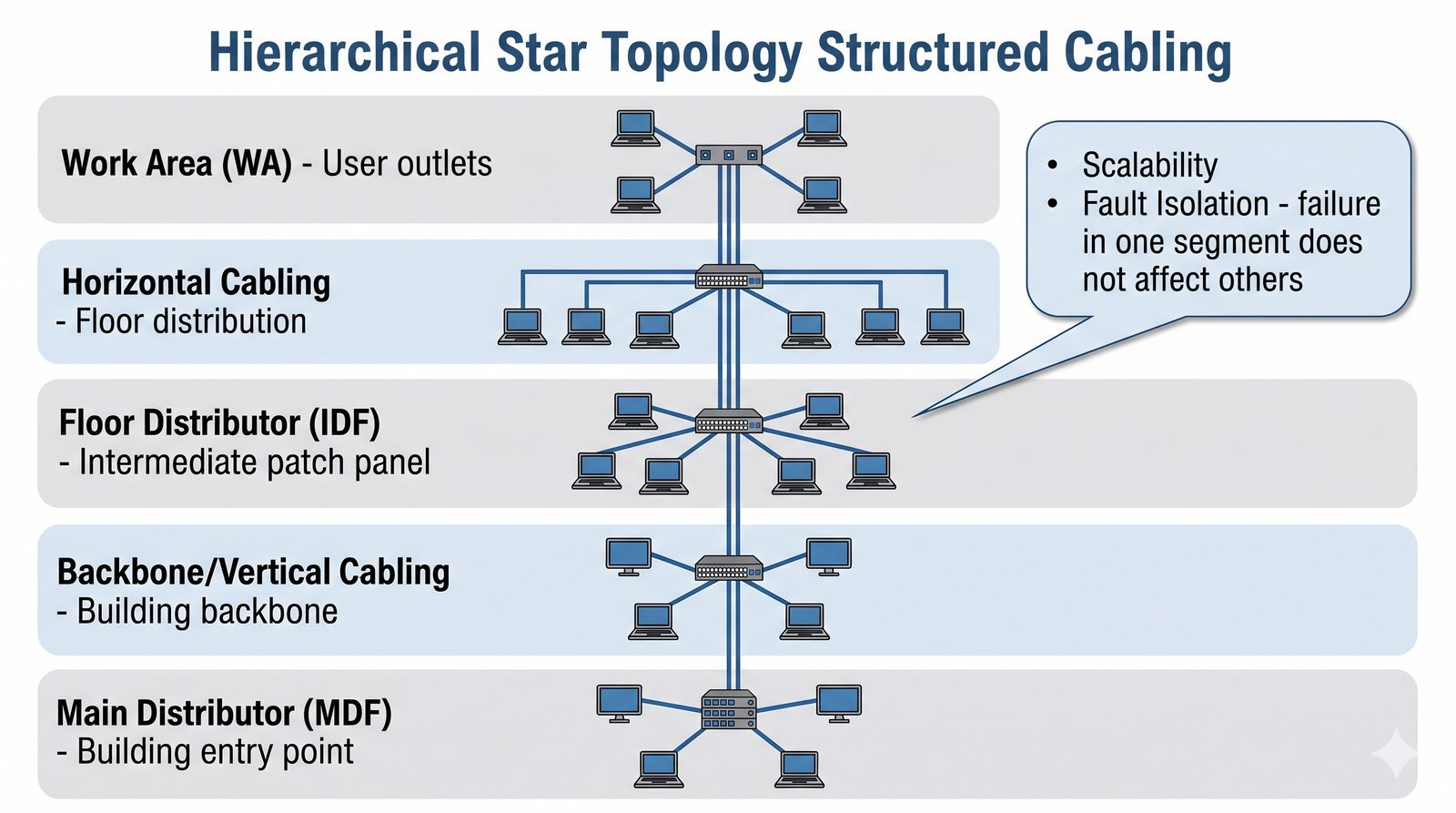

Hierarchiczna struktura okablowania to podstawowa zasada projektowania nowoczesnych instalacji telekomunikacyjnych, która zapewnia skalowalność, łatwość zarządzania i izolację awarii. Wyróżnia się okablowanie pionowe stanowiące szkielet sieci, łączące główny punkt dystrybucyjny z punktami pośrednimi, oraz okablowanie poziome biegnące do gniazdek abonenckich na poszczególnych piętrach. Taka topologia gwiazdy rozszerzonej umożliwia łatwe dodawanie nowych użytkowników bez ingerencji w istniejącą infrastrukturę. W strukturze hierarchicznej znacznie łatwiej lokalizować i izolować awarie, ponieważ problem można szybko zawęzić do konkretnego segmentu sieci.

W małych instalacjach wszystkie kable prowadzone są do jednej centralnej szafy, natomiast w większych budynkach niezbędne jest wiele punktów dystrybucyjnych rozmieszczonych na różnych piętrach. Maksymalna długość okablowania poziomego wynosi 90 metrów, co bezpośrednio ogranicza promień działania pojedynczej szafy dystrybucyjnej i wymaga starannego planowania ich lokalizacji. Zaleca się umieszczanie szaf w centralnych punktach każdego piętra, aby zminimalizować długości kabli i zapewnić równomierne pokrycie. Dobrze zaprojektowana hierarchia okablowania to klucz do niezawodnej i łatwej w utrzymaniu sieci przez cały okres jej eksploatacji.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

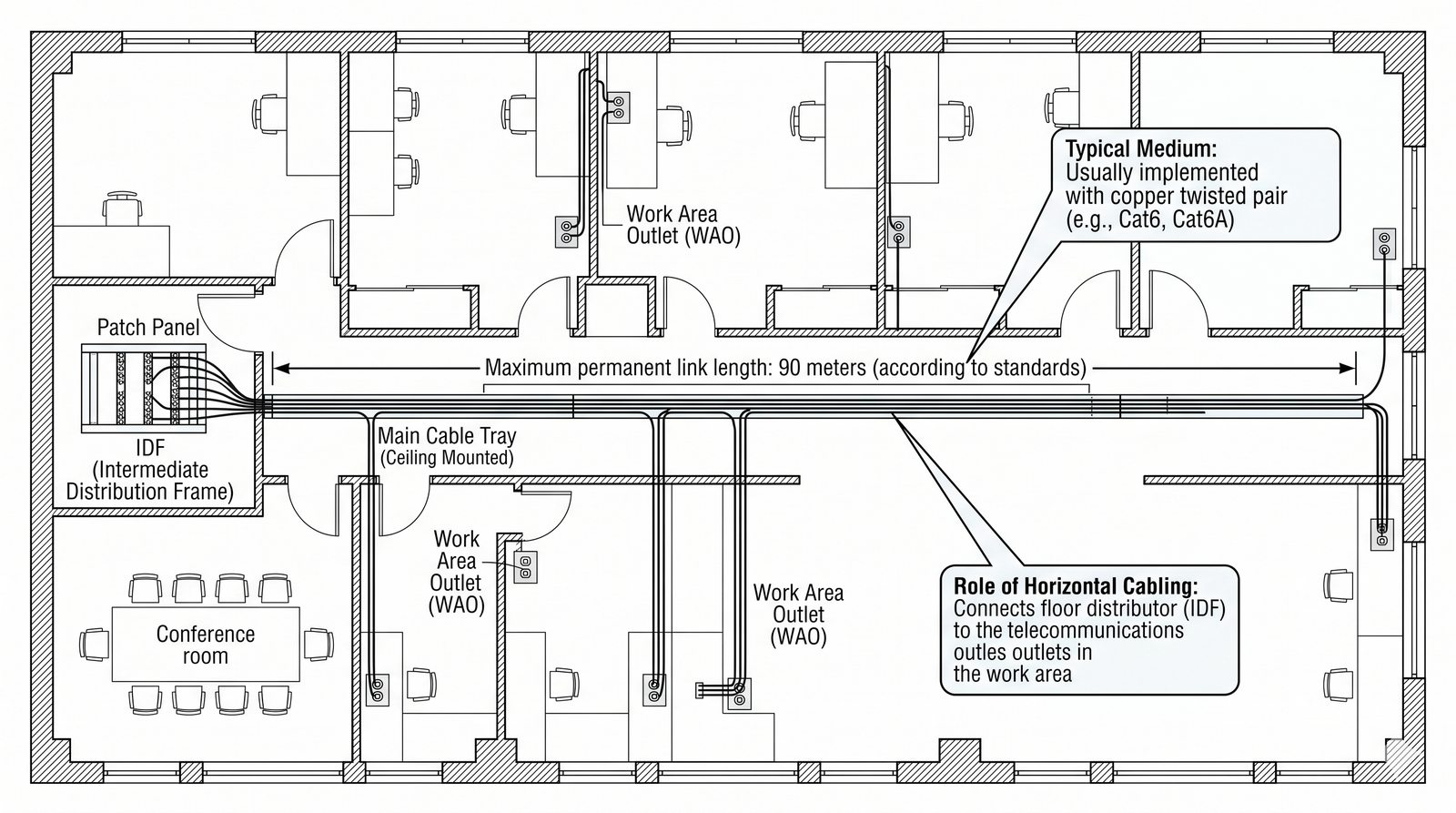

Okablowanie poziome to najbardziej rozległa część systemu okablowania strukturalnego, docierająca bezpośrednio do użytkowników końcowych i stanowiąca najliczniejszą grupę kabli w budynku. Maksymalna długość stałego toru wynosi 90 metrów, do czego dolicza się 10 metrów na kable krosowe po obu stronach, co daje sumarycznie 100 metrów dla całego kanału transmisyjnego - jest to granica, której przekroczenie prowadzi do nadmiernego tłumienia sygnału uniemożliwiającego poprawną transmisję danych. Problem tłumienia staje się szczególnie widoczny przy wyższych częstotliwościach roboczych, dlatego im wyższa kategoria okablowania, tym bardziej kluczowe jest zachowanie limitów długości określonych w normach. W nowoczesnych instalacjach biurowych standardem stała się skrętka kategorii 6A, która zapewnia przepustowość 10 Gb/s na pełnym dystansie 100 metrów bez żadnych ograniczeń i dodatkowych zastrzeżeń projektowych. Coraz częściej w okablowaniu poziomym stosuje się również światłowody wielomodowe, szczególnie tam, gdzie wymagane są bardzo wysokie przepustowości lub występują silne zakłócenia elektromagnetyczne uniemożliwiające zastosowanie kabli miedzianych.

Projektując okablowanie poziome, należy przewidzieć przyszłe zmiany aranżacji biura oraz zwiększającą się liczbę urządzeń sieciowych wymagających podłączenia do infrastruktury telekomunikacyjnej. Coraz częściej stosuje się gniazdka w regularnej siatce co 2-4 metry, co zapewnia elastyczność przy zmianach rozmieszczenia stanowisk pracy bez konieczności prowadzenia nowych tras kablowych. Na każde stanowisko pracy zaleca się co najmniej dwa gniazdka sieciowe, a w salach konferencyjnych od czterech do sześciu, aby obsłużyć większą liczbę użytkowników tymczasowych oraz sprzętu prezentacyjnego i wideokonferencyjnego. Gniazdka telekomunikacyjne montuje się standardowo na wysokości 30-50 cm nad podłogą, zgodnie z wytycznymi norm oraz dobrych praktyk instalacyjnych, co ułatwia dostęp i zapewnia ergonomię użytkowania. W przypadku pomieszczeń o specyficznym przeznaczeniu, takich jak laboratoria czy serwerownie, wysokość montażu gniazdek może być dostosowana do indywidualnych potrzeb użytkownika. Okablowanie poziome powinno być prowadzone w oddzielnych trasach kablowych, z dala od źródeł zakłóceń elektromagnetycznych i instalacji energetycznych, aby zapewnić optymalne parametry transmisyjne przez cały okres eksploatacji systemu.

Skróty użyte w tym slajdzie:
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny, szafa dystrybucyjna na piętrze.
permanent link - łącze stałe - zainstalowany na stałe odcinek toru kablowego, bez kabli krosowych.

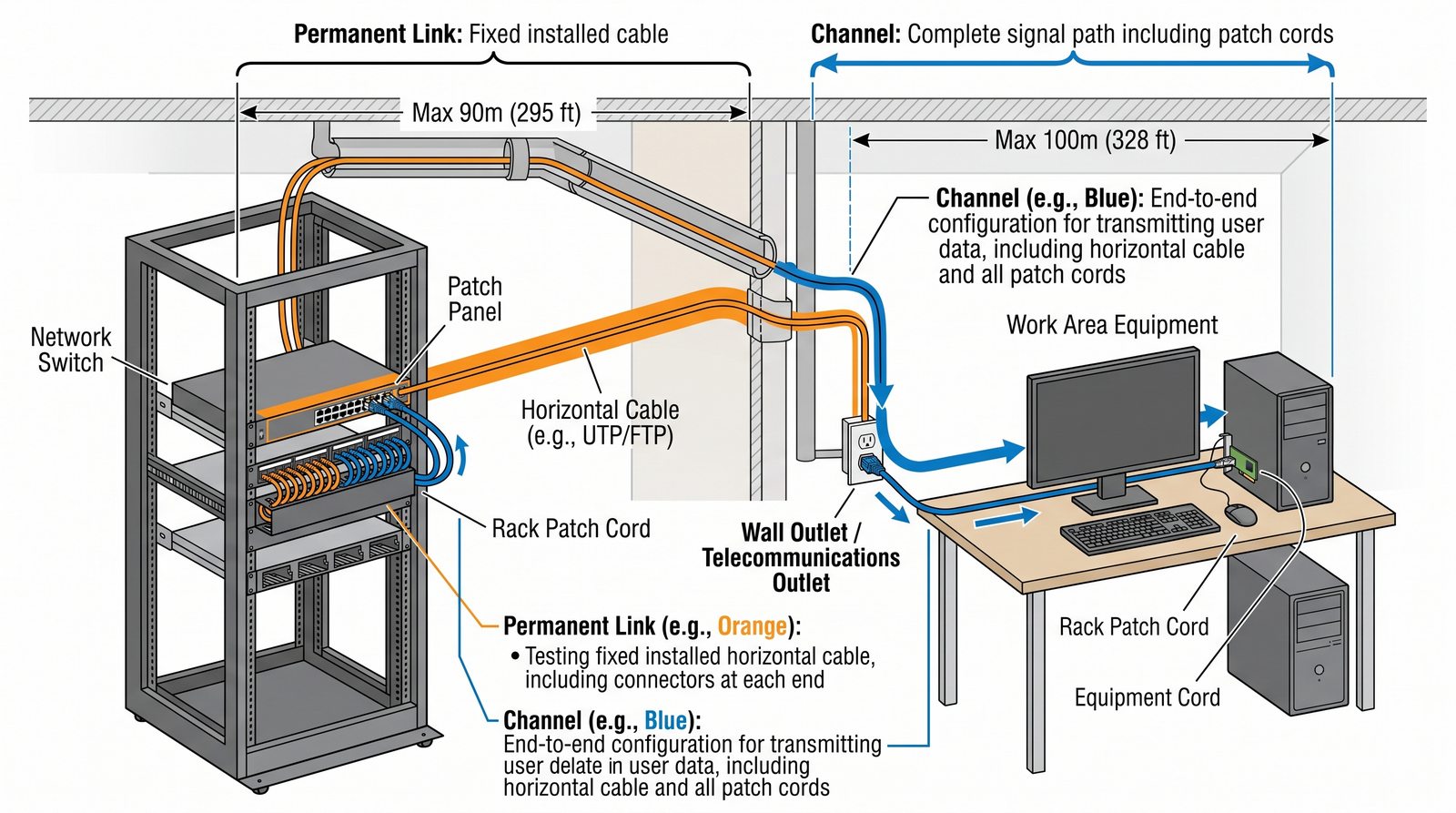

W okablowaniu strukturalnym rozróżnia się dwa kluczowe pojęcia: kanał i łącze stałe, które są istotne zarówno przy projektowaniu, jak i przy certyfikacji instalacji. Kanał to pełna droga sygnału od urządzenia aktywnego w szafie dystrybucyjnej do urządzenia końcowego u użytkownika, obejmująca wszystkie elementy toru transmisyjnego. Łącze stałe to część instalacji od panelu krosowniczego w szafie do gniazdka abonenckiego, bez kabli krosowych, które są elementami łatwo wymienialnymi. Testowanie i certyfikacja mogą dotyczyć zarówno łącza stałego, jak i całego kanału, w zależności od wymagań projektu i specyfikacji zamówienia.

Łącze stałe ma zazwyczaj lepsze parametry transmisyjne niż kanał, ponieważ nie zawiera kabli krosowych, które są częstym źródłem problemów i degradacji sygnału. Podczas certyfikacji testuje się oba typy połączeń, a wyniki muszą spełniać limity określone w normach dla danej kategorii okablowania. W dokumentacji powykonawczej należy zawrzeć wyniki testów wszystkich torów, zarówno stałych, jak i kanałów, wraz z oznaczeniem lokalizacji. Wymiana kabli krosowych na wyższą kategorię może poprawić parametry całego kanału bez konieczności wymiany okablowania stałego.

Skróty użyte w tym slajdzie:
permanent link - łącze stałe - odcinek od panelu krosowniczego do gniazdka, bez kabli krosowych.
channel - kanał transmisyjny - pełna droga sygnału, łącznie z kablami krosowymi po obu stronach.

Okablowanie pionowe stanowi kręgosłup sieci w budynku wielopiętrowym lub kampusie. Łączy MDF z punktami IDF na poszczególnych piętrach. Dominują w nim światłowody oferujące nieograniczoną przepustowość i odporność na zakłócenia. Na krótszych dystansach stosuje się skrętkę kategorii 6A. Wybór medium transmisyjnego zależy od odległości oraz wymaganej przepustowości. W nowoczesnych instalacjach coraz częściej sięga się po światłowody jednomodowe, które zapewniają większe możliwości rozbudowy. Kable miedziane sprawdzają się natomiast w połączeniach wewnątrz szaf dystrybucyjnych na tym samym piętrze.

Projektując okablowanie pionowe, należy przewidzieć nadmiarowość na przyszłą rozbudowę. Standardem jest instalacja co najmniej dwóch włókien na każde połączenie. W dużych budynkach warto rozważyć redundantne trasy kablowe. Kable pionowe powinny być prowadzone w oddzielnych trasach, zabezpieczone mechanicznie. Dodatkowo kluczowe jest zachowanie odpowiednich promieni zagięcia kabli światłowodowych, aby nie uszkodzić delikatnych włókien. Każda szafa pionowa powinna być wyposażona w organizery kablowe i oznaczniki ułatwiające późniejszą identyfikację torów. Regularne testy tłumienności po zakończeniu instalacji pozwalają wykryć ewentualne uszkodzenia i gwarantują zgodność z normami transmisyjnymi.

Skróty użyte w tym slajdzie:
MDF - Main Distribution Frame - główny punkt dystrybucyjny sieci w budynku.
IDF - Intermediate Distribution Frame - pośredni punkt dystrybucyjny na piętrze.

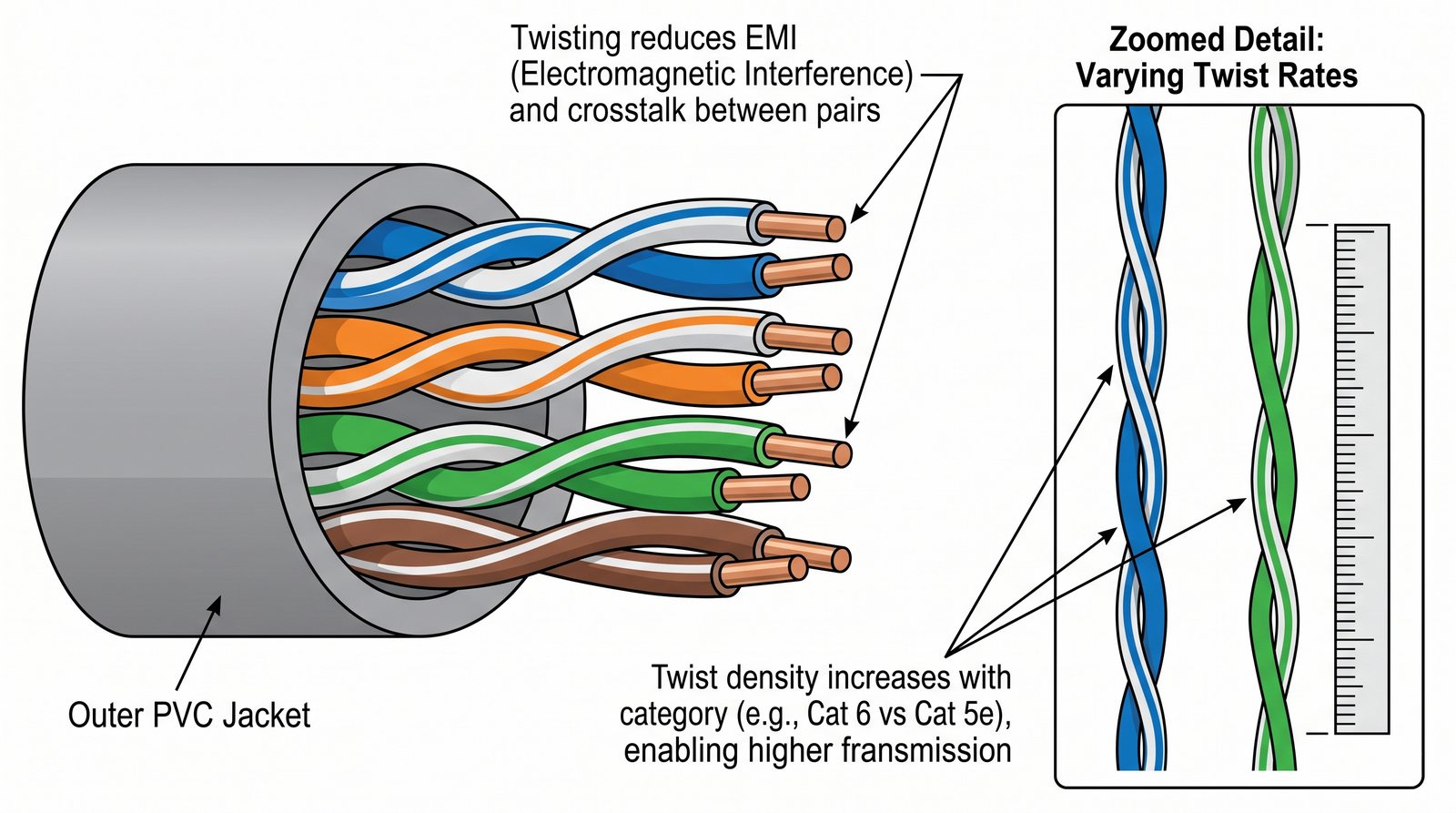

Skrętka miedziana pozostaje najpowszechniej stosowanym medium transmisyjnym w okablowaniu strukturalnym, szczególnie w segmencie okablowania poziomego w sieciach lokalnych. Cztery pary przewodów są ze sobą skręcone w precyzyjnie określony sposób, co skutecznie redukuje zakłócenia elektromagnetyczne pochodzące zarówno z sąsiednich par, jak i zewnętrznych źródeł. Każda z czterech par ma nieco inny stopień skręcenia, co minimalizuje wzajemne interferencje i zapewnia stabilną transmisję sygnału na długich odcinkach. Technologia skrętki nieustannie ewoluuje - współczesne kable osiągają częstotliwości robocze rzędu 500 MHz i więcej, co jeszcze dekadę temu było zarezerwowane wyłącznie dla droższych mediów transmisyjnych.

Parametry każdej skrętki określa kategoria, która definiuje maksymalną częstotliwość roboczą oraz wymagania dotyczące tłumienia i przesłuchów między parami. Im wyższa kategoria, tym lepsze parametry transmisyjne i większa odporność na degradację sygnału wraz z odległością. Dla nowych instalacji biurowych standardem stała się kategoria 6A, która obsługuje transmisję 10 Gb/s na pełnym dystansie 100 metrów bez dodatkowych ograniczeń. Kategorie 7 i 7A oferują jeszcze wyższe parametry pasma do 1000 MHz, ale wymagają specjalnych złącz i są rzadziej stosowane w typowych sieciach lokalnych. Przy projektowaniu instalacji warto uwzględnić nie tylko bieżące potrzeby transmisyjne, ale także przewidywany rozwój sieci w perspektywie kolejnych lat, ponieważ koszt zastosowania wyższej kategorii kabla jest zwykle niewielki w porównaniu z kosztami przyszłej wymiany całego okablowania.

Skróty użyte w tym slajdzie:
EMI - Electromagnetic Interference - zakłócenia elektromagnetyczne.
crosstalk - przesłuch - przenikanie sygnału między parami przewodów.

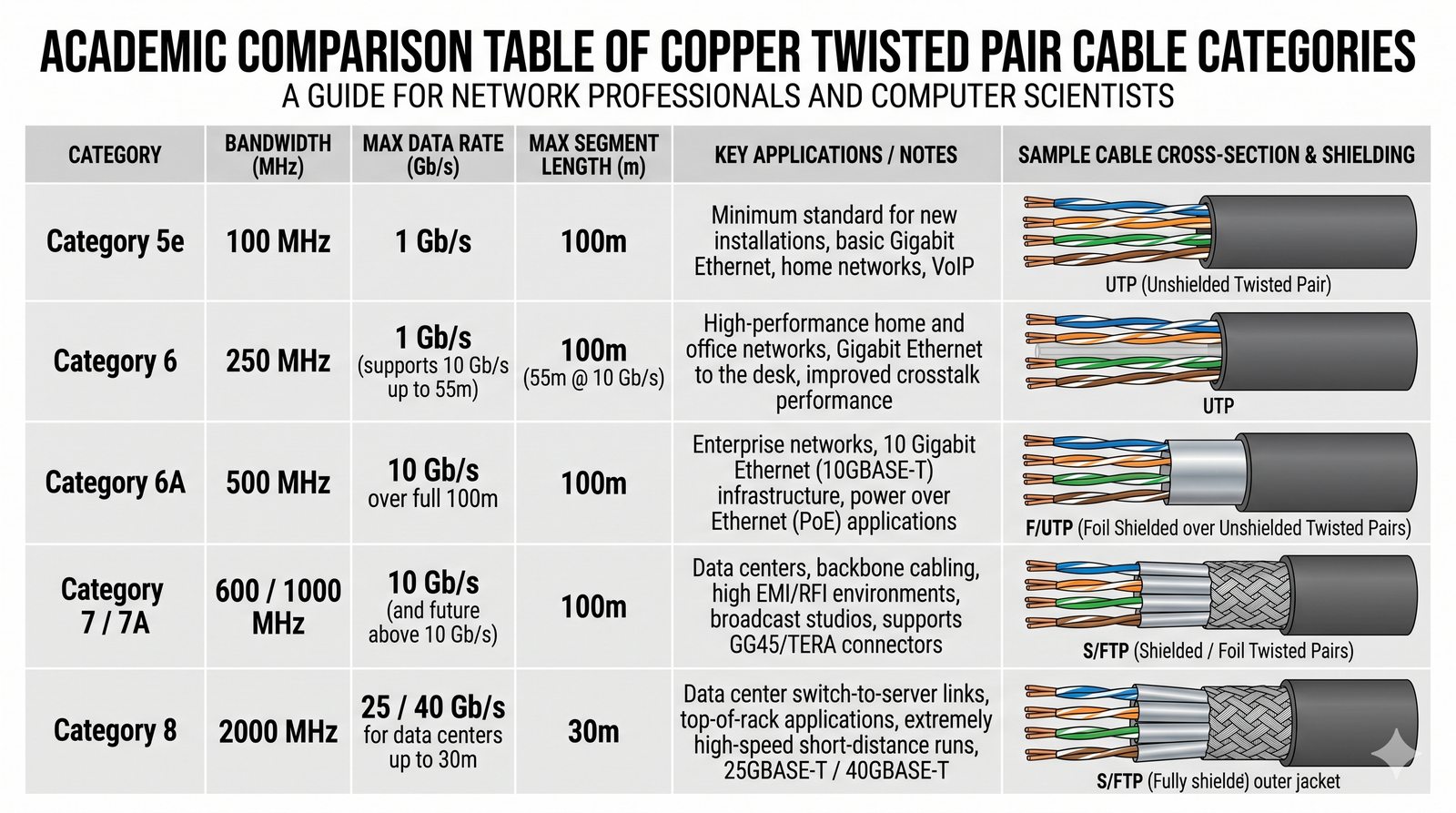

Wybór kategorii skrętki to kluczowa decyzja projektowa wpływająca na przepustowość i żywotność instalacji. Kategoria 5e jest przestarzała i nie powinna być stosowana w nowych instalacjach. Kategoria 6 oferuje pasmo 250 MHz i w pełni wspiera Gigabit Ethernet. Kategoria 6A z pasmem 500 MHz jest obecnie standardem dla nowych instalacji. Warto pamiętać, że wyższa kategoria nie zawsze oznacza lepsze parametry w każdym zastosowaniu - kluczowe jest dopasowanie do rzeczywistych potrzeb użytkowników. Koszt zakupu i montażu rośnie wraz z kategorią, dlatego optymalizacja wydatków wymaga analizy wymagań aplikacji sieciowych. Coraz większe znaczenie ma także wsparcie technologii Power over Ethernet, która nakłada dodatkowe wymagania na jakość kabli.

Kategoria 7 oferuje pasmo 600 MHz i pełne ekranowanie, ale wymaga specjalnych złącz GG45 lub TERA. Kategoria 7A zwiększa pasmo do 1000 MHz dla wymagających środowisk. Kategoria 8 obsługuje 40 Gb/s na dystansie do 30 metrów w centrach danych. W praktyce kategoria 6A stanowi złoty standard dla większości instalacji biurowych. Należy jednak pamiętać, że kategoria 6A wymaga staranniejszego montażu i lepszej jakości komponentów niż niższe kategorie. W przypadku instalacji przemysłowych warto rozważyć kable w podwójnym oplocie, które są bardziej odporne na uszkodzenia mechaniczne. Planując nową sieć, dobrze jest przewidzieć zapas przepustowości na co najmniej pięć lat eksploatacji.

Skróty użyte w tym slajdzie:
Cat 5e - kategoria 5e - pasmo 100 MHz, standard dla Gigabit Ethernet.
Cat 6 - kategoria 6 - pasmo 250 MHz, zapas dla 1 Gb/s i 10 Gb/s na krótkich dystansach.
Cat 6A - kategoria 6A - pasmo 500 MHz, standard dla 10 Gigabit Ethernet na 100 m.
Cat 8 - kategoria 8 - pasmo do 2000 MHz, dla sieci 25/40 Gb/s w centrach danych.
GG45 - złącze GG45 - specjalne złącze kompatybilne wstecz z RJ45, stosowane w kategorii 7.
TERA - złącze TERA - specyficzne złącze dla okablowania kategorii 7/7A.
PoE - Power over Ethernet - zasilanie urządzeń przez okablowanie, nakładające dodatkowe wymagania na kable.

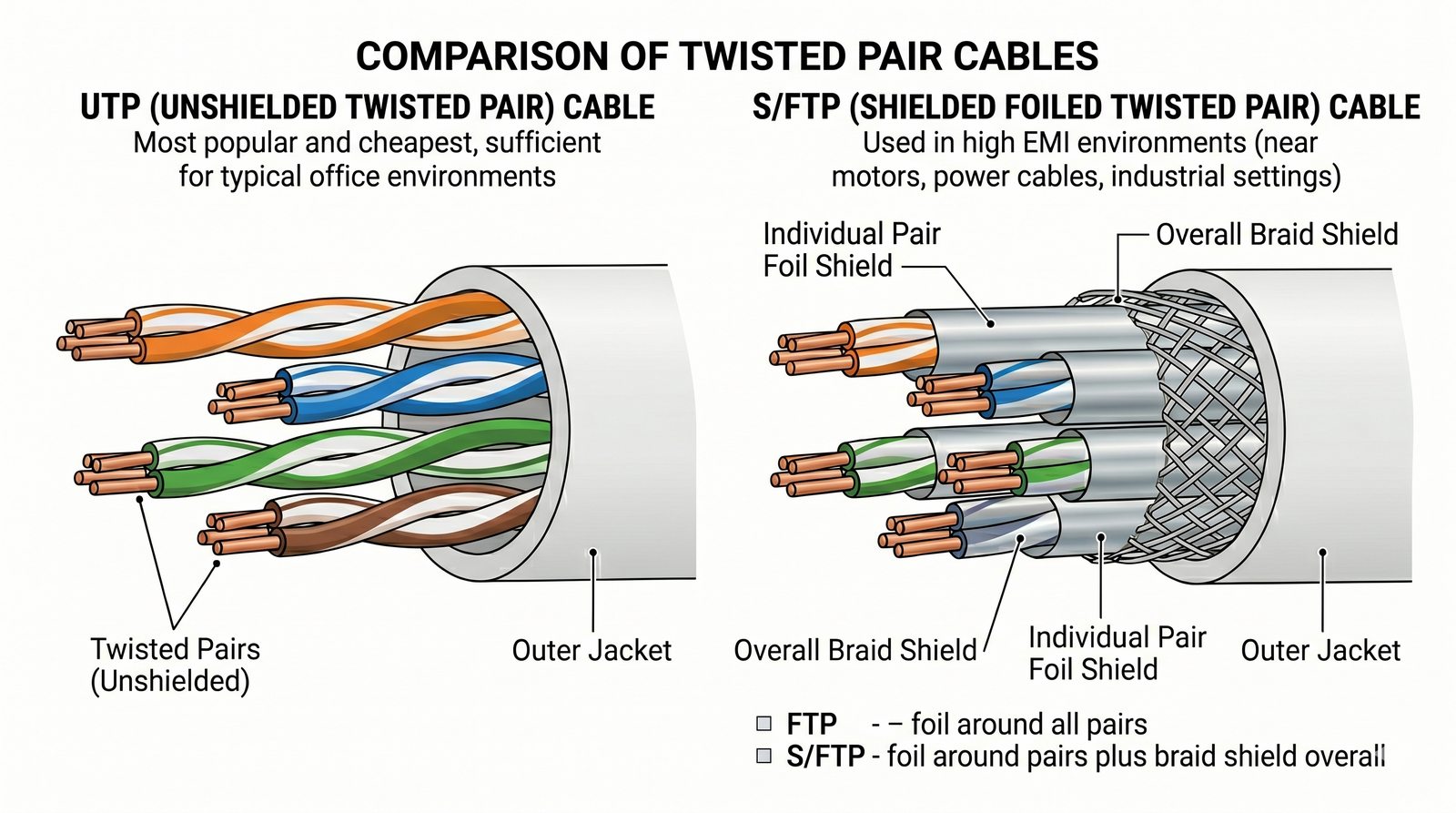

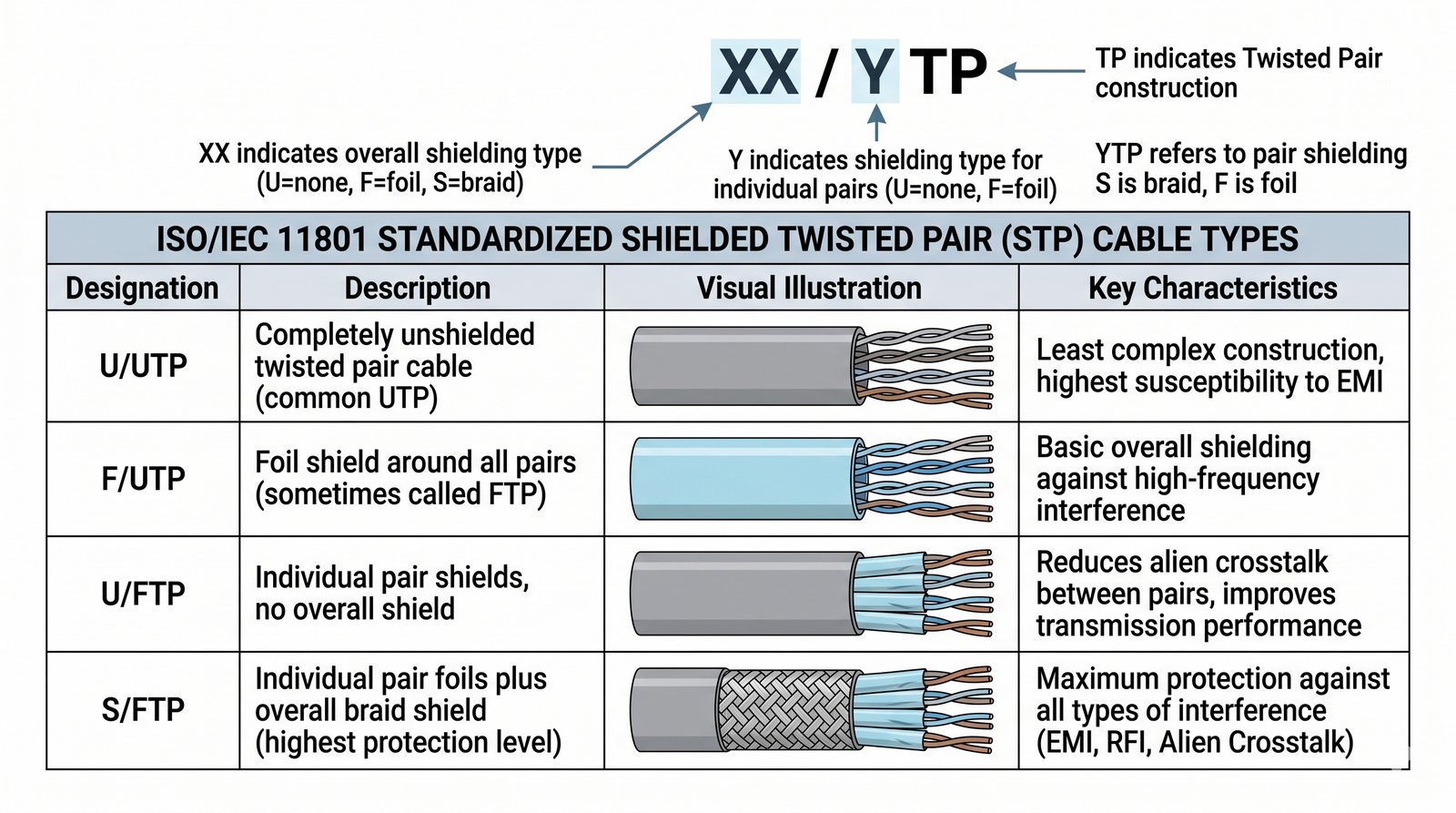

Ekranowanie kabli miedzianych ma kluczowe znaczenie dla odporności na zakłócenia elektromagnetyczne, szczególnie w środowiskach o wysokim poziomie szumów przemysłowych. Kable UTP, choć najpopularniejsze i najtańsze w produkcji, nie oferują żadnej ochrony przed zewnętrznymi polami elektromagnetycznymi ani nie ograniczają emisji własnego sygnału na zewnątrz. Kable FTP wyposażone w ekran z folii aluminiowej otaczający wszystkie pary zapewniają podstawową ochronę przed zakłóceniami, szczególnie w zakresie wyższych częstotliwości. Najwyższy poziom ekranowania oferują kable S/FTP, które łączą ekranowanie z oplotu metalowego wokół każdej pary oraz dodatkowy ekran z folii wokół całego kabla, co daje skuteczną ochronę w szerokim zakresie częstotliwości roboczych.

Wybór odpowiedniego rodzaju ekranowania zależy przede wszystkim od środowiska, w którym będzie prowadzona instalacja okablowania strukturalnego. W typowych biurach, gdzie kable są prowadzone z dala od silnych źródeł zakłóceń, UTP w zupełności wystarcza i stanowi najbardziej ekonomiczne rozwiązanie. W środowiskach przemysłowych, w pobliżu silników elektrycznych, kabli energetycznych czy urządzeń spawalniczych, niezbędne są kable ekranowane, najlepiej w konfiguracji S/FTP. Należy pamiętać, że skuteczność ekranowania zależy od prawidłowego uziemienia - nieuziemiony ekran działa jak antena i może pogarszać parametry transmisyjne zamiast je poprawiać. Instalacja kabli ekranowanych wymaga starannego projektu uziemienia oraz zastosowania odpowiednich ekranowanych gniazd i paneli krosowych. W praktyce inżynierskiej dla nowych instalacji biurowych często wybiera się kable UTP kategorii 6A, które oferują dobry kompromis między kosztem a wydajnością przy zachowaniu prostoty montażu.

Skróty użyte w tym slajdzie:
UTP - Unshielded Twisted Pair - skrętka nieekranowana.
FTP - Foil Twisted Pair - skrętka z ekranem z folii wokół wszystkich par.
STP - Shielded Twisted Pair - skrętka ekranowana.
S/FTP - kabel z ekranem z oplotu wokół każdej pary i folią wokół całości - najwyższy poziom ekranowania.
EMI - Electromagnetic Interference - zakłócenia elektromagnetyczne.

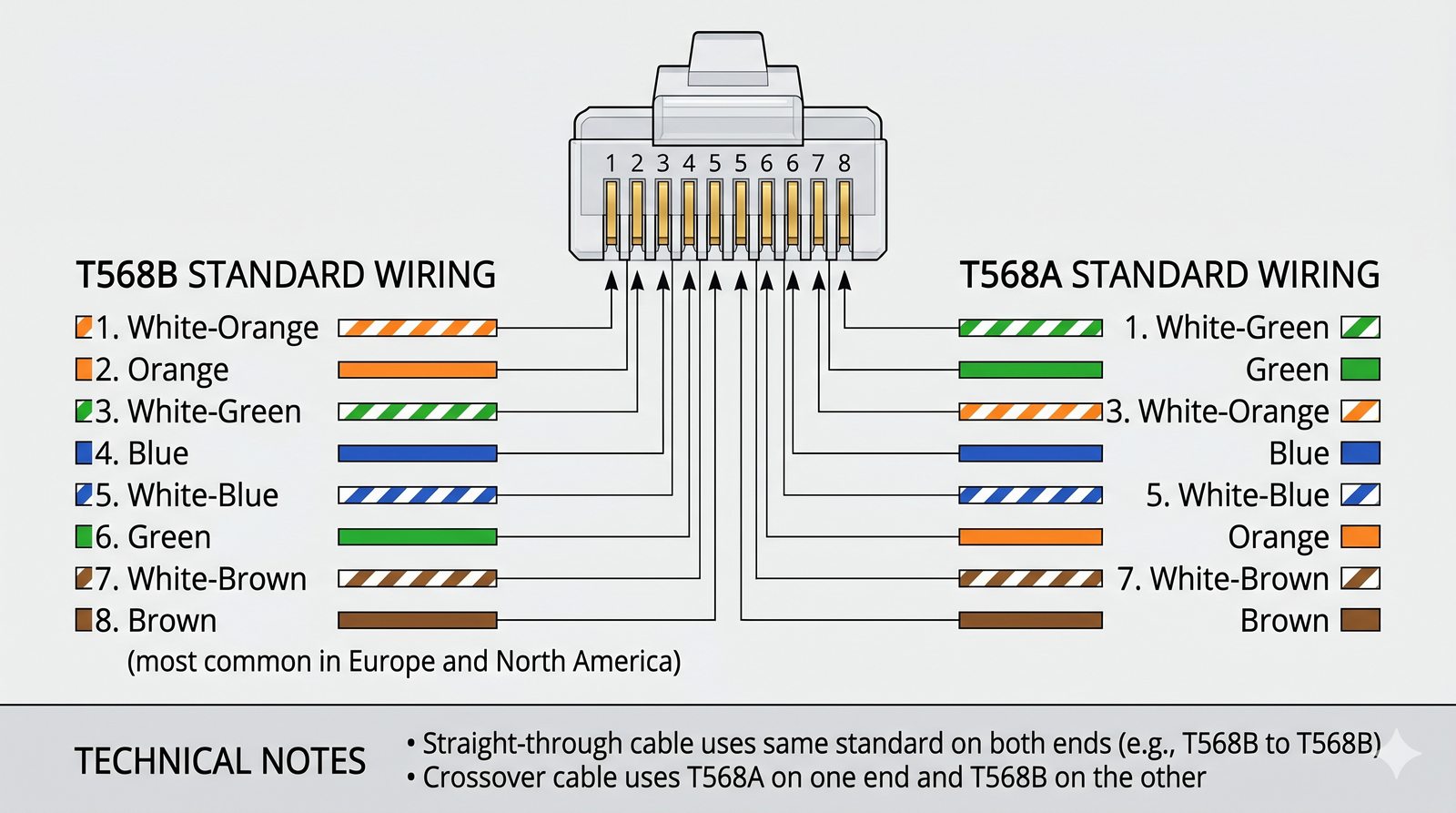

Złącza RJ45 technicznie są złączami 8P8C i są standardem od dziesięcioleci. Muszą spełniać rygorystyczne wymagania parametrów transmisyjnych. Dla kategorii 6A złącza muszą być ekranowane z odpowiednią izolacją między parami. Jakość złącza często jest wąskim gardłem instalacji. Nawet najlepszy kabel nie zapewni zakładanych parametrów, jeśli na jego końcach znajdą się kiepskiej jakości wtyki. Producenci oferują złącza dedykowane do konkretnych kategorii, różniące się budową wewnętrzną i materiałem styków. W przypadku ekranowanych kabli niezbędne jest prawidłowe połączenie ekranu z obudową złącza, aby zapewnić ciągłość ochrony.

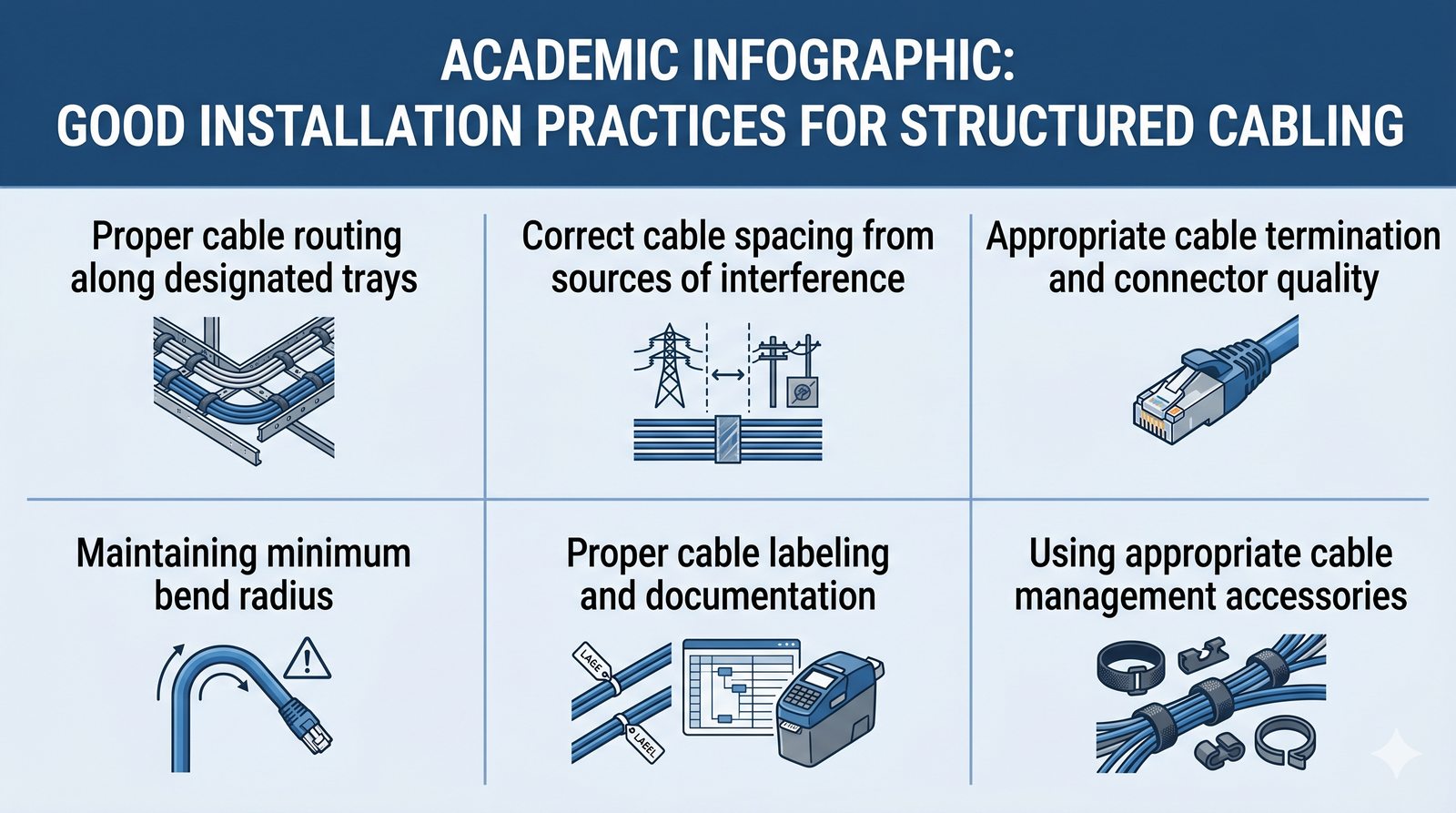

Montaż złączy RJ45 wymaga precyzji i odpowiednich narzędzi. Najczęstsze błędy to zbyt długa odizolowana para i rozwinięty skręt. Długość odizolowanej pary nie powinna przekraczać 13 mm. W praktyce zaleca się fabryczne kable krosowe zamiast samodzielnego zaciskania wtyków. W środowiskach o wysokiej gęstości portów warto stosować rozwiązania beznarzędziowe, które przyspieszają montaż i minimalizują ryzyko błędów. Regularne testowanie połączeń miernikiem kategoryzacyjnym pozwala zweryfikować, czy zmontowane złącza spełniają wymagania danej klasy. Inwestycja w porządną zaciskarkę i tester zwraca się w postaci niezawodnej i wydajnej sieci.

Skróty użyte w tym slajdzie:
RJ45 - potoczna nazwa 8-pinowego złącza modułowego (technicznie 8P8C) dla skrętki.
8P8C - 8 Position 8 Contact - techniczna nazwa złącza potocznie zwanego RJ45.

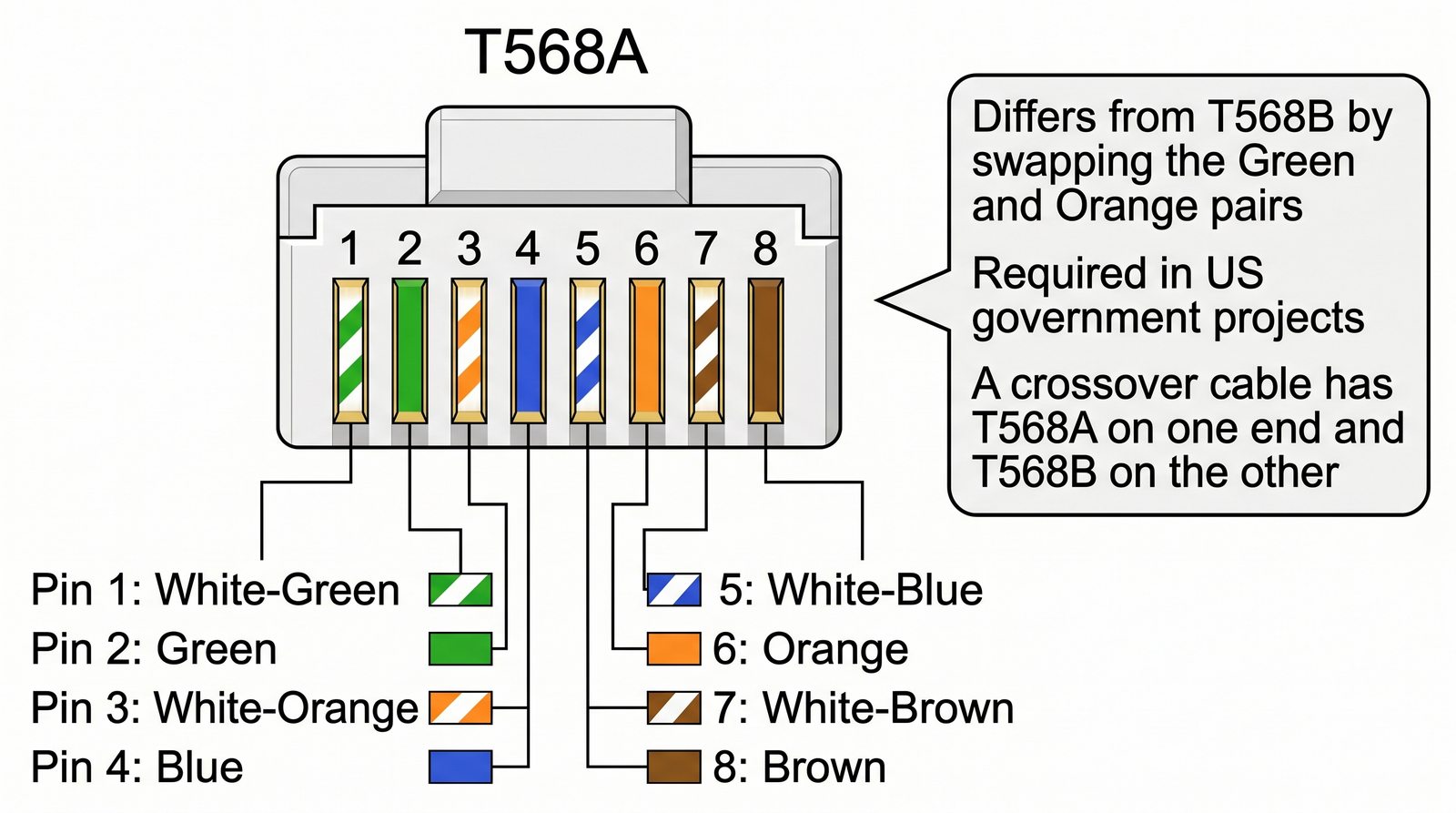

T568A - schemat rozszycia przewodów w złączu RJ45 - wariant A.
T568B - schemat rozszycia przewodów w złączu RJ45 - wariant B, najczęściej stosowany.

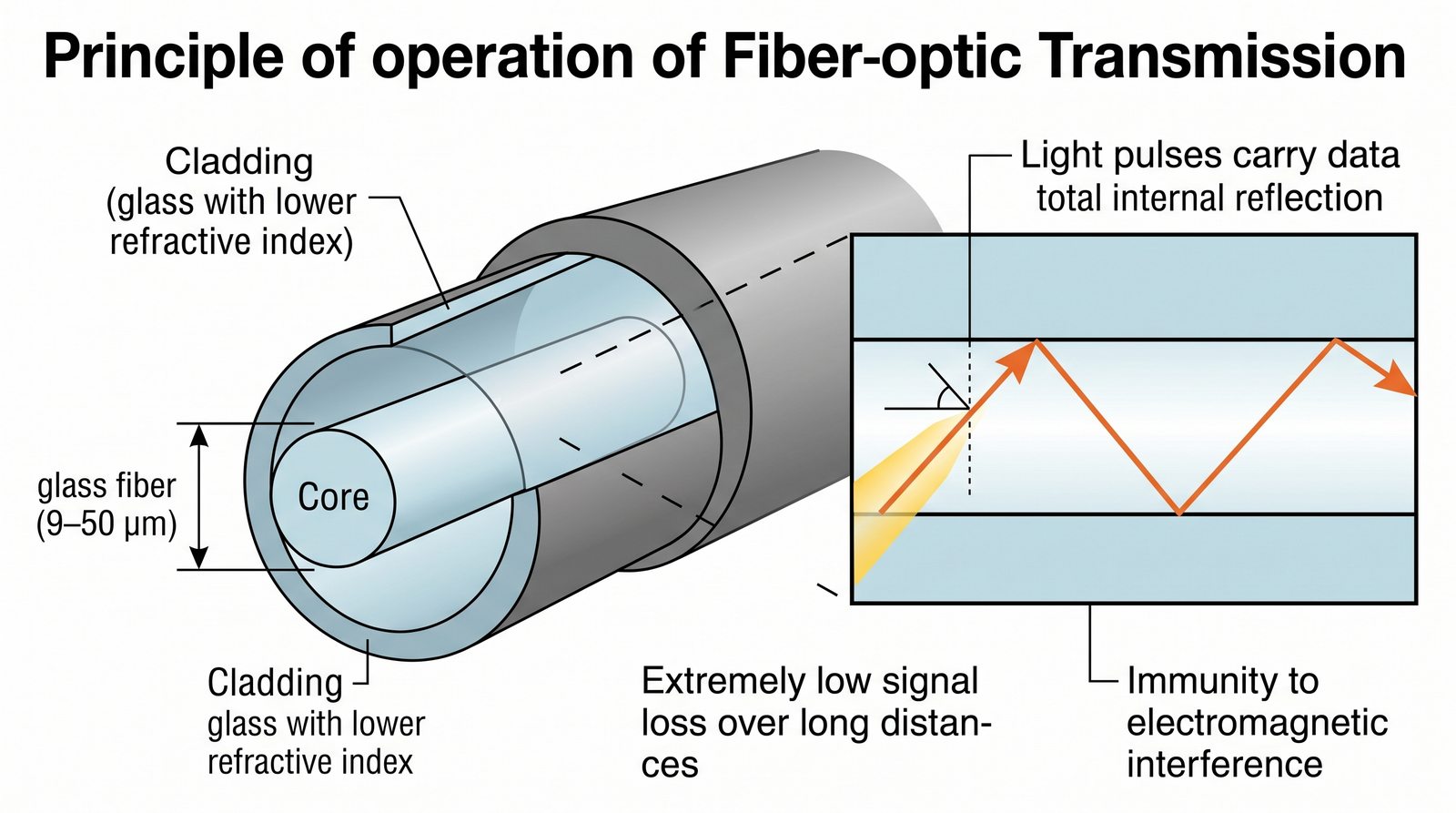

Światłowody wykorzystują zjawisko całkowitego wewnętrznego odbicia światła, co pozwala na transmisję sygnału optycznego na ogromne odległości przy minimalnych stratach mocy w porównaniu z kablami miedzianymi. Każde włókno światłowodowe składa się z rdzenia oraz płaszcza o niższym współczynniku załamania, a różnica tych współczynników decyduje o kącie, pod jakim światło może się propagować wewnątrz włókna bez strat energii. Światłowody są całkowicie odporne na zakłócenia elektromagnetyczne, co czyni je idealnym medium w środowiskach przemysłowych oraz w pobliżu kabli energetycznych wysokiego napięcia. Ze względu na budowę i właściwości propagacyjne światłowody dzielą się na jednomodowe, w których propaguje się tylko jeden mod światła, oraz wielomodowe, umożliwiające propagację wielu modów jednocześnie przy użyciu tańszych nadajników LED.

Transmisja światłowodowa wykorzystuje promieniowanie podczerwone o długościach fali w zakresie od 850 do 1550 nm, przy czym poszczególne okna transmisyjne charakteryzują się odmiennymi właściwościami tłumienia w szkle kwarcowym. Źródłami światła w nadajnikach są diody LED, stosowane głównie w światłowodach wielomodowych ze względu na niski koszt, oraz lasery półprzewodnikowe, niezbędne w światłowodach jednomodowych do uzyskania odpowiedniej mocy i skupienia wiązki. Odbiorniki wykorzystują fotodiody krzemowe lub germanowe do konwersji odebranego sygnału optycznego z powrotem na postać elektryczną z dużą czułością i szybkością odpowiedzi. Dzięki bardzo niskiemu tłumieniu, wynoszącemu zaledwie ułamki decybela na kilometr, światłowody znajdują zastosowanie nie tylko w okablowaniu wewnątrzbudynkowym, ale przede wszystkim w sieciach szkieletowych, rozległych sieciach operatorskich oraz w nowoczesnych centrach danych wymagających ogromnych przepustowości rzędu setek gigabitów na sekundę. Coraz częściej technologia światłowodowa wypiera miedź również w okablowaniu poziomym, szczególnie tam, gdzie wymagane są bardzo wysokie prędkości transmisji i pełna odporność na zakłócenia.

Skróty użyte w tym slajdzie:
LED - Light Emitting Diode - dioda elektroluminescencyjna, tańsze źródło światła w światłowodach wielomodowych.
VCSEL - Vertical-Cavity Surface-Emitting Laser - laser powierzchniowy stosowany w transmisji wielomodowej.

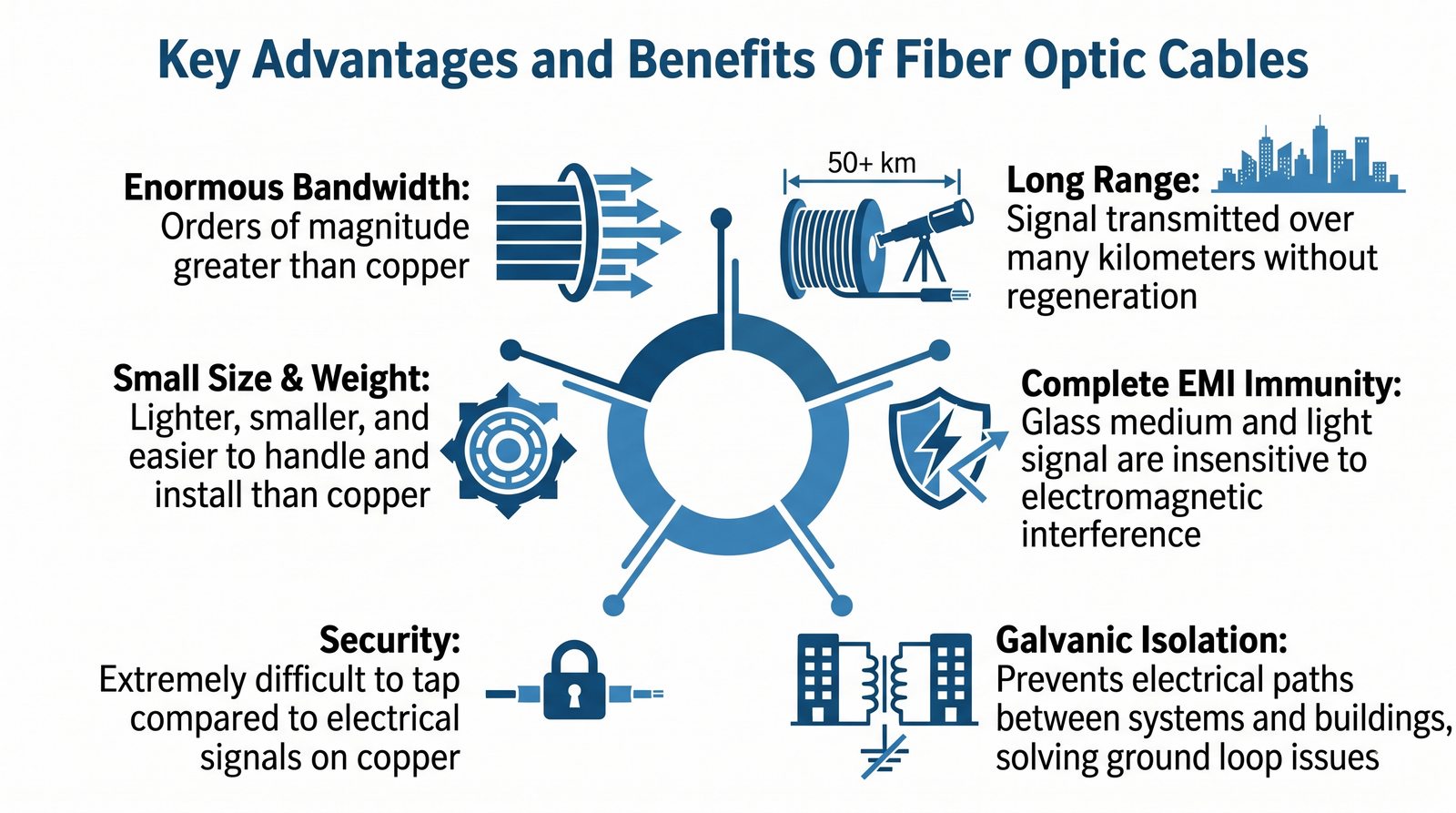

Zalety światłowodów nad kablami miedzianymi są znaczące. Oferują ogromną przepustowość - setki Gb/s w pojedynczym włóknie. Są odporne na zakłócenia elektromagnetyczne i nie emitują sygnałów na zewnątrz. Małe tłumienie pozwala na transmisję na dziesiątki kilometrów bez wzmacniaków. Dzięki temu światłowody doskonale sprawdzają się w trudnych warunkach przemysłowych oraz w połączeniach międzykampusowych. Izolacja galwaniczna eliminuje problemy związane z różnicą potencjałów między budynkami. Ponadto brak emisji sygnałów utrudnia nieautoryzowany dostęp do transmisji, co podnosi poziom bezpieczeństwa danych.

Światłowody są lżejsze i cieńsze niż porównywalne kable miedziane. Całkowity koszt posiadania może być niższy przy dużych odległościach. W praktyce światłowody są standardem w okablowaniu pionowym i centrach danych. Mimo wyższych kosztów komponentów aktywnych, zalety przeważają przy wysokich przepustowościach. Rozwój technologii światłowodowych, w tym włókien wielordzeniowych i transmisji koherentnej, stale przesuwa granice możliwych prędkości. Coraz szersze zastosowanie znajdują także światłowody w sieciach dostępowych FTTH, które zastępują miedziane łącza abonenckie. W perspektywie najbliższych lat światłowody pozostaną podstawowym medium dla szkieletów sieciowych na całym świecie.

Skróty użyte w tym slajdzie:
EMI - Electromagnetic Interference - zakłócenia elektromagnetyczne, na które światłowód jest niewrażliwy.
FTTH - Fiber To The Home - sieć dostępowa doprowadzająca światłowód do domu abonenta.

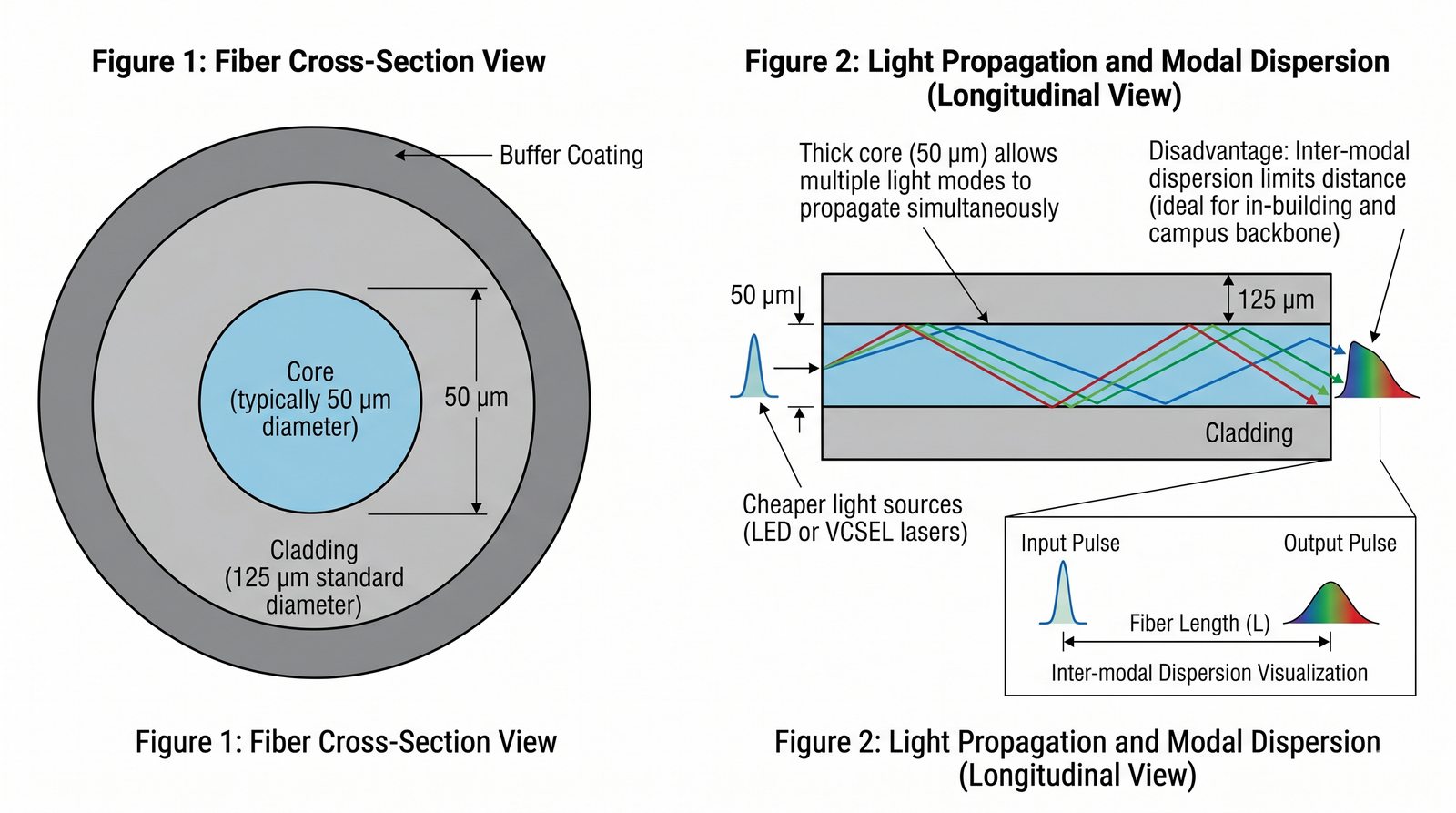

Światłowód wielomodowy charakteryzuje się grubszym rdzeniem o średnicy 50 lub 62,5 mikrometra, co pozwala na jednoczesną propagację wielu modów światła o różnych torach przebiegu wewnątrz włókna. Większa średnica rdzenia ułatwia łączenie włókien i umożliwia zastosowanie tańszych nadajników LED oraz laserów VCSEL, co znacząco obniża koszt całego rozwiązania w porównaniu ze światłowodami jednomodowymi. Głównym ograniczeniem światłowodów wielomodowych jest dyspersja międzymodowa, która powoduje, że poszczególne mody docierają do odbiornika w nieco różnych momentach, co ogranicza maksymalną przepustowość i zasięg transmisji. Światłowody MMF znajdują zastosowanie głównie wewnątrz budynków oraz w sieciach kampusowych, gdzie odległości rzadko przekraczają kilkaset metrów. Standardowa maksymalna odległość dla transmisji 10 Gb/s w światłowodzie wielomodowym wynosi do 300 metrów dla kategorii OM3 oraz do 400 metrów dla OM4 i OM5.

Nowoczesne światłowody wielomodowe kategorii OM4 i OM5 umożliwiają transmisję 40 Gb/s na dystansie do 150 metrów oraz 100 Gb/s na dystansie do 100 metrów, co w zupełności wystarcza dla większości zastosowań wewnątrzbudynkowych i w obrębie kampusów. Kategoria OM5 została dodatkowo zaprojektowana z myślą o technologii multipleksacji falowej SWDM, która pozwala przesyłać cztery sygnały o różnych długościach fali przez pojedyncze włókno, zwiększając jego efektywną przepustowość bez konieczności układania dodatkowych kabli. Wybór odpowiedniej kategorii światłowodu wielomodowego zależy od wymaganej przepustowości, planowanych odległości oraz dostępnego budżetu inwestycji. Dla nowych instalacji wewnątrzbudynkowych zaleca się stosowanie przynajmniej kategorii OM4, która zapewnia dobrą skalowalność i kompatybilność z istniejącymi standardami sieciowymi. W praktyce projektowej światłowody wielomodowe kategorii OM4 stanowią optymalne rozwiązanie dla okablowania pionowego w budynkach komercyjnych oraz połączeń między piętrami w nowoczesnych centrach danych.

Skróty użyte w tym slajdzie:
MMF - Multi-Mode Fiber - światłowód wielomodowy.
LED - Light Emitting Diode - tańsze źródło światła stosowane w światłowodach wielomodowych.
VCSEL - Vertical-Cavity Surface-Emitting Laser - laser powierzchniowy używany w transmisji wielomodowej.
OM4 - kategoria światłowodu wielomodowego o zoptymalizowanych parametrach.
OM5 - kategoria światłowodu wielomodowego przystosowana do multipleksacji SWDM.
SWDM - Shortwave Wavelength Division Multiplexing - multipleksacja falowa dla światłowodów wielomodowych.

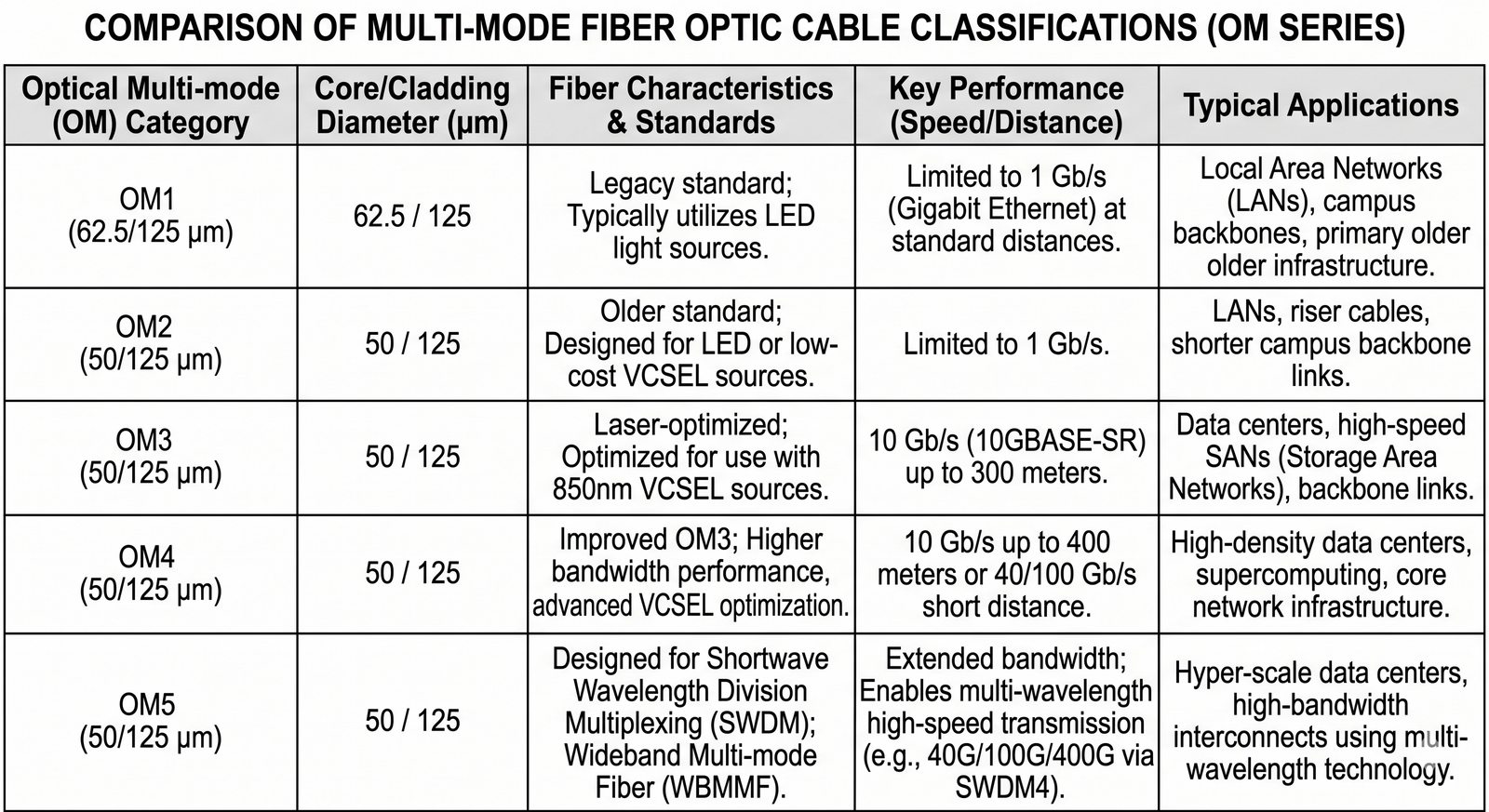

Kategorie światłowodów wielomodowych oznaczane symbolem OM określają ich parametry transmisyjne i przeznaczenie. Najstarsza kategoria OM1 o rdzeniu 62,5 mikrometra jest już przestarzała i nie powinna być stosowana w nowych instalacjach. Kolejna kategoria OM2 również ma ograniczone zastosowanie ze względu na niską przepustowość, wynoszącą zaledwie kilkaset MHz·km. OM3 został zoptymalizowany pod kątem pracy z laserami VCSEL, co pozwala na transmisję 10 Gb/s na dystansie do 300 metrów przy skuteczności modalnej 2000 MHz·km. OM4 to ulepszona wersja OM3 oferująca większe zasięgi przy tych samych prędkościach, osiągająca nawet 400 metrów dla 10 Gb/s oraz 150 metrów dla 40 Gb/s i 100 metrów dla 100 Gb/s. Najnowsza kategoria OM5 została zaprojektowana z myślą o multipleksacji falowej SWDM, co umożliwia obsługę czterech kanałów w zakresie 840-953 nm.

Technologia SWDM umożliwia przesyłanie wielu sygnałów o różnych długościach fali przez pojedyncze włókno wielomodowe. Dzięki temu można zwiększyć przepustowość istniejącej infrastruktury bez konieczności układania dodatkowych kabli, co jest istotne w gęsto upakowanych centrach danych. Wybór odpowiedniej kategorii OM powinien być podyktowany wymaganą przepustowością oraz planowanym okresem eksploatacji instalacji. W nowoczesnych projektach zaleca się stosowanie co najmniej OM4, który zapewnia dobrą skalowalność na przyszłość. Coraz częściej wdraża się również OM5 w sieciach 40 i 100 Gb/s, gdzie kluczowa jest minimalizacja liczby włókien. W praktyce producenci stale pracują nad udoskonalaniem profili współczynnika załamania, aby jeszcze bardziej zwiększyć pasmo przenoszenia światłowodów wielomodowych.

Skróty użyte w tym slajdzie:
OM1 - kategoria światłowodu wielomodowego 62,5/125 µm, przestarzała.
OM2 - kategoria światłowodu wielomodowego 50/125 µm o niskiej przepustowości.
OM3 - kategoria zoptymalizowana laserowo, 10 Gb/s do 300 m.
OM4 - ulepszona wersja OM3, 10 Gb/s do 400 m, 40/100 Gb/s na krótkich dystansach.
OM5 - kategoria przystosowana do multipleksacji falowej SWDM.
SWDM - Shortwave Wavelength Division Multiplexing - przesyłanie wielu sygnałów o różnych długościach fali przez jedno włókno.

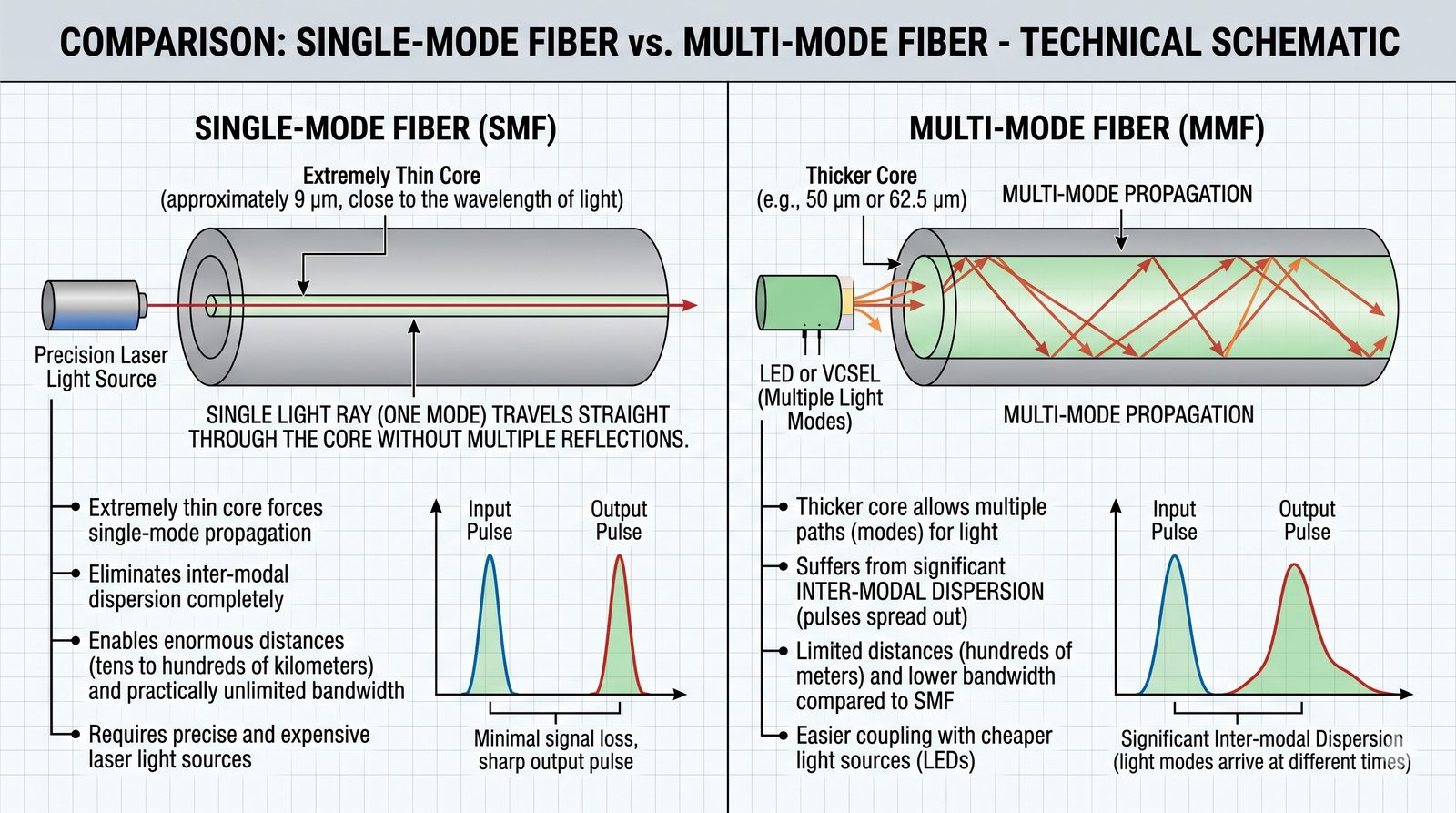

Światłowód jednomodowy stanowi najwyższy standard technologii transmisji optycznej w sieciach telekomunikacyjnych. Jego niezwykle cienki rdzeń o średnicy około 9 mikrometrów wymusza propagację tylko jednego modu światła, co całkowicie eliminuje dyspersję międzymodową. Dzięki temu możliwa jest transmisja danych na odległości dziesiątek, a nawet setek kilometrów bez konieczności regeneracji sygnału. Światłowody jednomodowe charakteryzują się praktycznie nieograniczoną przepustowością teoretyczną, która stale rośnie wraz z rozwojem technologii nadajników i odbiorników. W praktyce pojedyncze włókno SMF może obecnie transmitować sygnały o przepustowości rzędu setek terabitów na sekundę dzięki zaawansowanym technikom multipleksacji falowej WDM oraz multipleksacji czasowej. Niskie tłumienie sygnału na poziomie zaledwie 0,2 dB/km przy długości fali 1550 nm sprawia, że światłowody jednomodowe są niezastąpione w sieciach rozległych i podmorskich łączach międzykontynentalnych, gdzie każde wzmocnienie sygnału wymaga drogiej infrastruktury regeneracyjnej.

Główną wadą tego rozwiązania są wyższe koszty komponentów aktywnych, ponieważ wymagają one precyzyjnych źródeł laserowych o wąskiej wiązce. Złącza stosowane w sieciach jednomodowych muszą być wykonane z dużą dokładnością mechaniczną, aby zapewnić idealne centrowanie rdzeni. Dodatkowym wyzwaniem jest większa czułość na zgięcia i mikrozgięcia włókna, które mogą powodować nieproporcjonalnie duże straty mocy optycznej w porównaniu ze światłowodami wielomodowymi. Współczesne sieci operatorskie, połączenia międzykampusowe i szkieletowe łącza internetowe opierają się wyłącznie na tej technologii. Coraz częściej światłowód jednomodowy znajduje zastosowanie również w okablowaniu pionowym dużych budynków komercyjnych, szczególnie tam, gdzie wymagane są odległości przekraczające 300 metrów. Dynamiczny rozwój technologii laserów VCSEL dla światłowodów jednomodowych stopniowo obniża koszty komponentów, czyniąc SMF coraz bardziej dostępnym także dla mniejszych instalacji korporacyjnych.

Skróty użyte w tym slajdzie:
SMF - Single-Mode Fiber - światłowód jednomodowy.
WDM - Wavelength Division Multiplexing - multipleksacja falowa, przesyłanie wielu kanałów w jednym włóknie.

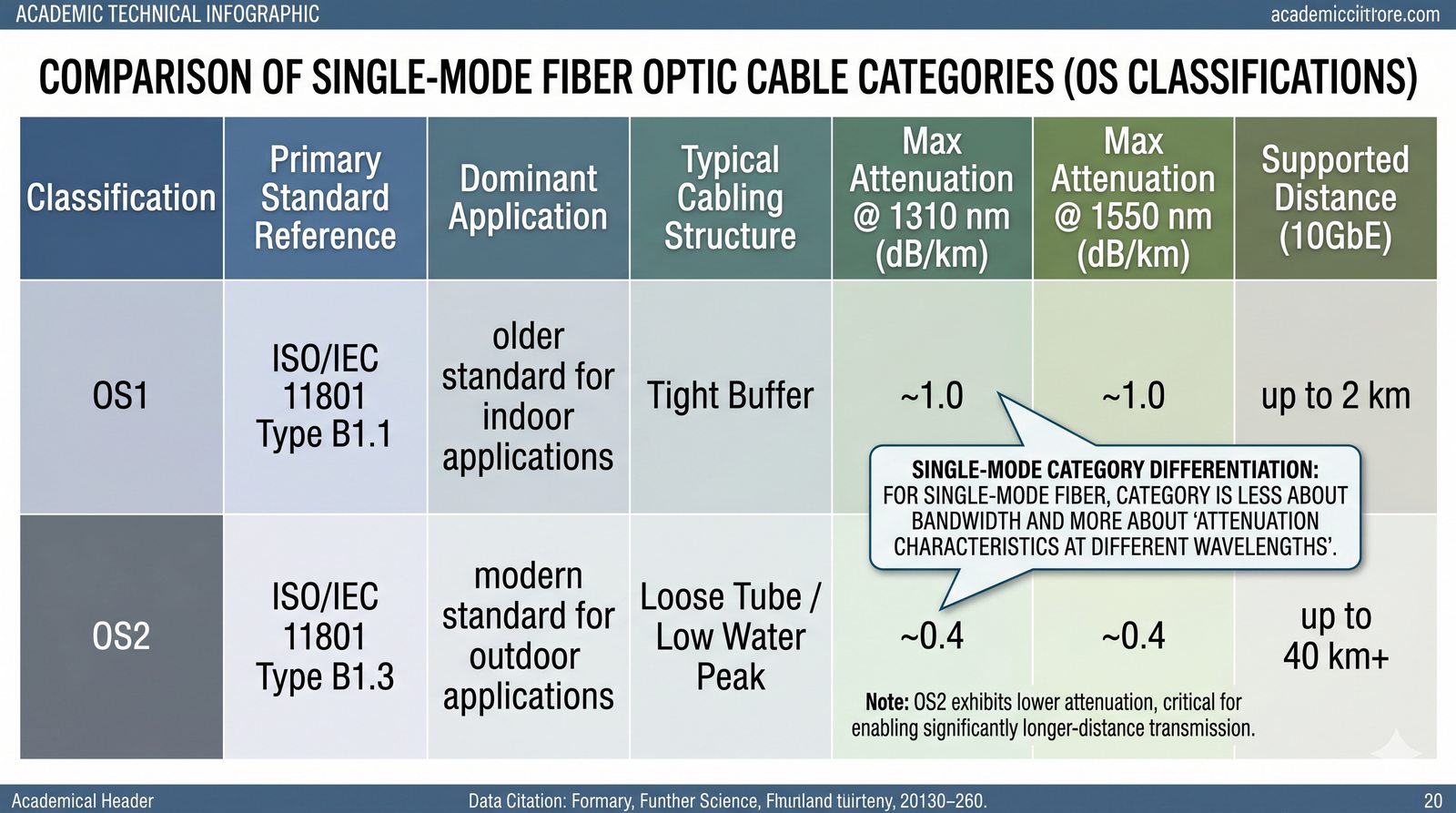

Kategorie światłowodów jednomodowych oznaczone symbolem OS różnią się przede wszystkim charakterystyką tłumienia sygnału na różnych długościach fali. Starszy standard OS1 był przeznaczony głównie do zastosowań wewnątrzbudynkowych i charakteryzował się wyższym tłumieniem, do 1,0 dB/km. Nowoczesny standard OS2 został zoptymalizowany do transmisji na duże odległości w kablach zewnętrznych, oferując znacznie niższe tłumienie. W przeciwieństwie do światłowodów wielomodowych, wybór kategorii OS nie wpływa radykalnie na maksymalną przepustowość, ale ma kluczowe znaczenie dla zasięgu transmisji. Światłowody jednomodowe charakteryzują się praktycznie nieograniczonym pasmem, co czyni je idealnym wyborem dla sieci szkieletowych i rozległych.

Światłowody kategorii OS2 pracują w zakresie długości fali od 1310 do 1550 nm, gdzie tłumienie jest najniższe. Typowe wartości tłumienia dla OS2 wynoszą około 0,4 dB/km przy 1310 nm i 0,25 dB/km przy 1550 nm, co pozwala na transmisję na dystansie nawet kilkudziesięciu kilometrów bez regeneracji. Instalacje OS2 wymagają zastosowania precyzyjnych złącz PC lub APC o niskich stratach odbiciowych, aby zminimalizować odbicia wsteczne. W praktyce do większości nowych instalacji jednomodowych należy wybierać kategorię OS2, która zapewnia lepsze parametry i dłuższą żywotność. Coraz większe znaczenie zyskuje również światłowód G.657, odporny na zginanie, ułatwiający instalację w ciasnych przestrzeniach. Nowoczesne systemy DWDM pozwalają na przesłanie setek kanałów przez pojedyncze włókno OS2, maksymalizując wykorzystanie infrastruktury.

Skróty użyte w tym slajdzie:
OS1 - kategoria światłowodu jednomodowego dla zastosowań wewnętrznych.
OS2 - kategoria światłowodu jednomodowego o niższym tłumieniu, do transmisji na duże odległości.
DWDM - Dense Wavelength Division Multiplexing - gęsta multipleksacja falowa wykorzystywana w sieciach OS2.

Złącza światłowodowe są kluczowymi elementami pasywnymi każdej instalacji optycznej, a ich jakość bezpośrednio wpływa na parametry transmisyjne całego toru. Najpopularniejszym współczesnym standardem jest złącze LC o miniaturowej obudowie typu push-pull, które pozwala na uzyskanie dużej gęstości upakowania portów w panelach krosowniczych. Złącze SC charakteryzuje się większą kwadratową obudową i również stosuje mechanizm push-pull, ale jest częściej spotykane w starszych instalacjach operatorskich. Starsze złącze ST z mocowaniem bagnetowym, choć wciąż obecne w istniejącej infrastrukturze, rzadko pojawia się w nowych projektach. Złącze LC, dzięki swojej kompaktowej budowie, stało się dominującym standardem w nowoczesnych centrach danych oraz w sieciach FTTH, gdzie każdy milimetr powierzchni panelu dystrybucyjnego ma znaczenie. W sieciach operatorskich wciąż popularne jest złącze SC, które oferuje prostszą obsługę manualną przy nieco większych gabarytach.

Istnieją również specjalistyczne złącza, takie jak FC z gwintem do zastosowań wibracyjnych oraz MPO/MTP do wielowłóknowych połączeń równoległych, umożliwiające transmisję nawet 24 włókien w jednym złączu. Każde złącze występuje w wariantach PC, UPC lub APC, różniących się kształtem czoła ferrytu i parametrami strat odbiciowych. Wariant APC z kątem nachylenia 8 stopni charakteryzuje się najniższymi stratami odbiciowymi poniżej -65 dB, co jest kluczowe w sieciach jednomodowych z transmisją analogową oraz w systemach CWDM i DWDM. W sieciach jednomodowych do zastosowań analogowych wymagane są złącza APC o kącie nachylenia 8 stopni. Wybór odpowiedniego typu złącza zależy od zastosowania, wymaganych parametrów i kompatybilności z resztą infrastruktury. Należy pamiętać, że mieszanie różnych typów polerowania w jednym torze optycznym prowadzi do degradacji parametrów transmisyjnych, dlatego projektant musi konsekwentnie stosować jednolity standard na całej długości łącza optycznego.

Skróty użyte w tym slajdzie:
LC - Lucent Connector - małe złącze światłowodowe typu push-pull.
SC - Subscriber Connector - większe złącze światłowodowe typu push-pull.
ST - Straight Tip - starsze złącze światłowodowe z mocowaniem bagnetowym.
PC - Physical Contact - standard polerowania czoła ferrytu złącza.
UPC - Ultra Physical Contact - polerowanie o niższych stratach odbiciowych.
APC - Angled Physical Contact - złącze z czołem nachylonym pod kątem 8°, minimalizujące odbicia.
MPO/MTP - wielowłóknowe złącze równoległe łączące wiele włókien w jednym złączu.

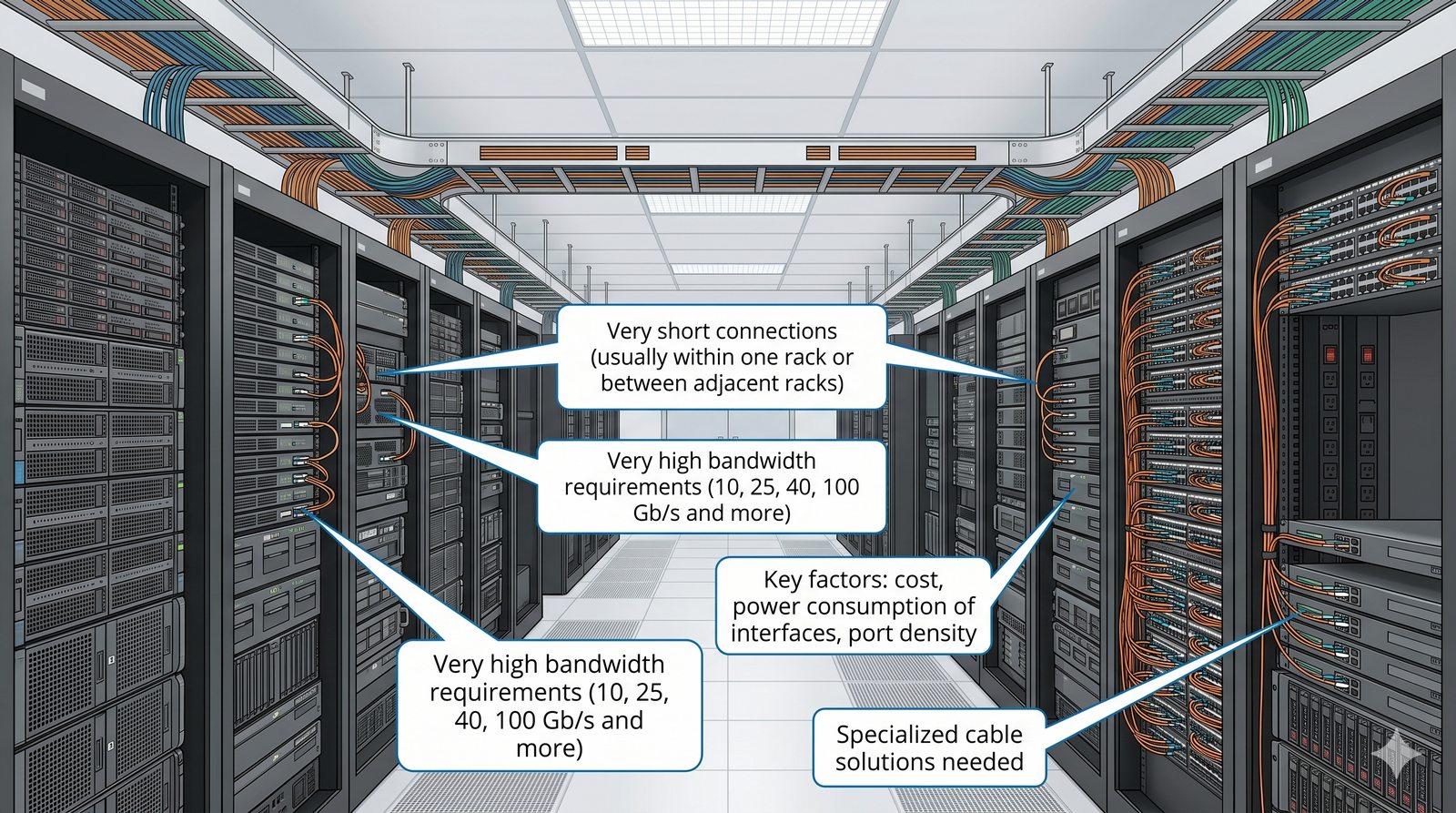

Centra danych stanowią szczególne wyzwanie dla projektantów okablowania ze względu na ekstremalne wymagania dotyczące przepustowości i gęstości połączeń. W przeciwieństwie do tradycyjnych instalacji biurowych, okablowanie w Data Center musi obsługiwać prędkości rzędu 25, 40, 100, a nawet 400 Gb/s na stosunkowo krótkich dystansach. Kluczowym czynnikiem staje się również minimalizacja opóźnień transmisji oraz zapewnienie odpowiedniego chłodzenia w gęsto upakowanych szafach RACK. Producenci opracowali specjalistyczne rozwiązania kablowe dostosowane do tych wymagań, obejmujące zarówno miedziane kable DAC, jak i optyczne kable AOC. Każdy typ okablowania ma swoje zalety i ograniczenia, które należy starannie przeanalizować na etapie projektowania.

W Data Center stosuje się topologię Leaf-Spine, która zapewnia przewidywalne opóźnienia i łatwą skalowalność sieci. Okablowanie w serwerowni dzieli się na połączenia wewnątrz szafy, między szafami oraz do szkieletu sieciowego. Coraz większą popularność zyskują rozwiązania wykorzystujące światłowody wielomodowe OM4 i OM5, które oferują dobry kompromis między kosztem a wydajnością na krótkich dystansach. Projektując infrastrukturę Data Center, należy również uwzględnić redundancję tras kablowych i zasilania, aby zapewnić ciągłość działania. Istotne jest także odpowiednie zarządzanie okablowaniem za pomocą tac kablowych i paneli krosowniczych, ułatwiające późniejszą rozbudowę i serwisowanie. Nowoczesne centra danych coraz częściej sięgają po strukturalne systemy okablowania modułowego, które przyspieszają wdrażanie nowych usług.

Skróty użyte w tym slajdzie:
DC - Data Center - centrum danych (serwerownia).
DAC - Direct Attach Copper - kabel miedziany do krótkich połączeń w centrach danych.
AOC - Active Optical Cable - kabel światłowodowy z wbudowaną elektroniką.

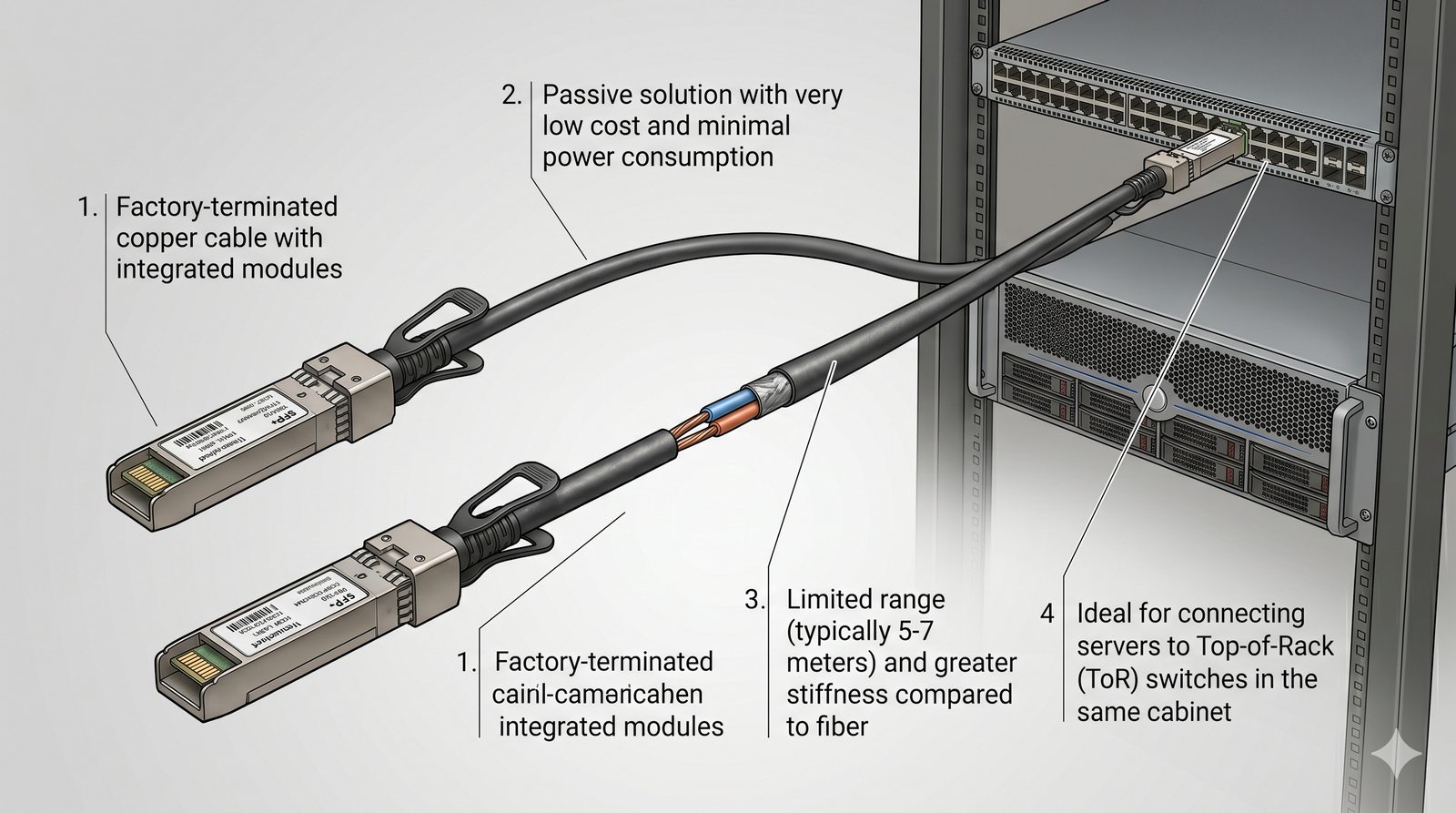

Kable DAC to popularne rozwiązanie stosowane w centrach danych do bezpośredniego łączenia urządzeń na krótkich dystansach. Ich główną zaletą jest bardzo niski koszt w porównaniu do rozwiązań optycznych oraz minimalny pobór mocy, ponieważ są to elementy w pełni pasywne. Kable DAC wykorzystują technologię twinax, czyli symetryczną linię transmisyjną o impedancji 100 omów, zintegrowaną z modułami SFP+ lub QSFP na obu końcach. Standardowy zasięg tych kabli wynosi od 1 do 7 metrów, co czyni je idealnymi do połączeń wewnątrz szafy RACK. Kable DAC są dostępne w wariantach obsługujących prędkości od 10 Gb/s w standardzie SFP+ aż do 400 Gb/s w standardzie QSFP-DD, co zapewnia kompatybilność z najnowszymi przełącznikami Data Center. Ich niezawodność jest bardzo wysoka, ponieważ każdy egzemplarz przechodzi fabryczne testy transmisyjne, co całkowicie eliminuje ryzyko błędów montażowych na etapie instalacji.

Głównym ograniczeniem kabli DAC jest ich sztywność, która utrudnia prowadzenie w ciasnych przestrzeniach szaf przy większych długościach. Mimo to są one najpopularniejszym wyborem do łączenia serwerów z przełącznikiem Top-of-Rack w tej samej szafie. Producenci oferują również aktywne wersje kabli DAC, które mają wbudowane układy korekcji sygnału, co pozwala na osiągnięcie zasięgów sięgających nawet 15 metrów. Przy projektowaniu okablowania Data Center warto rozważyć zastosowanie kabli DAC wszędzie tam, gdzie odległości nie przekraczają 5 metrów. W przypadku połączeń między sąsiednimi szafami w układzie End-of-Row również można stosować dłuższe kable DAC, o ile trasa kablowa umożliwia ich prowadzenie bez nadmiernych zagięć. Coraz większą popularność zyskują kable DAC nowej generacji o cieńszej i bardziej elastycznej konstrukcji, które łatwiej układać w gęsto zapakowanych szafach RACK.

Skróty użyte w tym slajdzie:
DAC - Direct Attach Copper - fabrycznie zakończony kabel miedziany typu twinax.
SFP+ - Small Form-factor Pluggable - moduł/standard 10 Gb/s stosowany na końcach kabli DAC.
QSFP - Quad Small Form-factor Pluggable - moduł łączący cztery kanały, dla wyższych prędkości.
ToR - Top-of-Rack - przełącznik montowany na szczycie szafy, do którego podłącza się serwery.
QSFP-DD - Quad Small Form-factor Pluggable Double Density - standard modułów do 400 Gb/s.

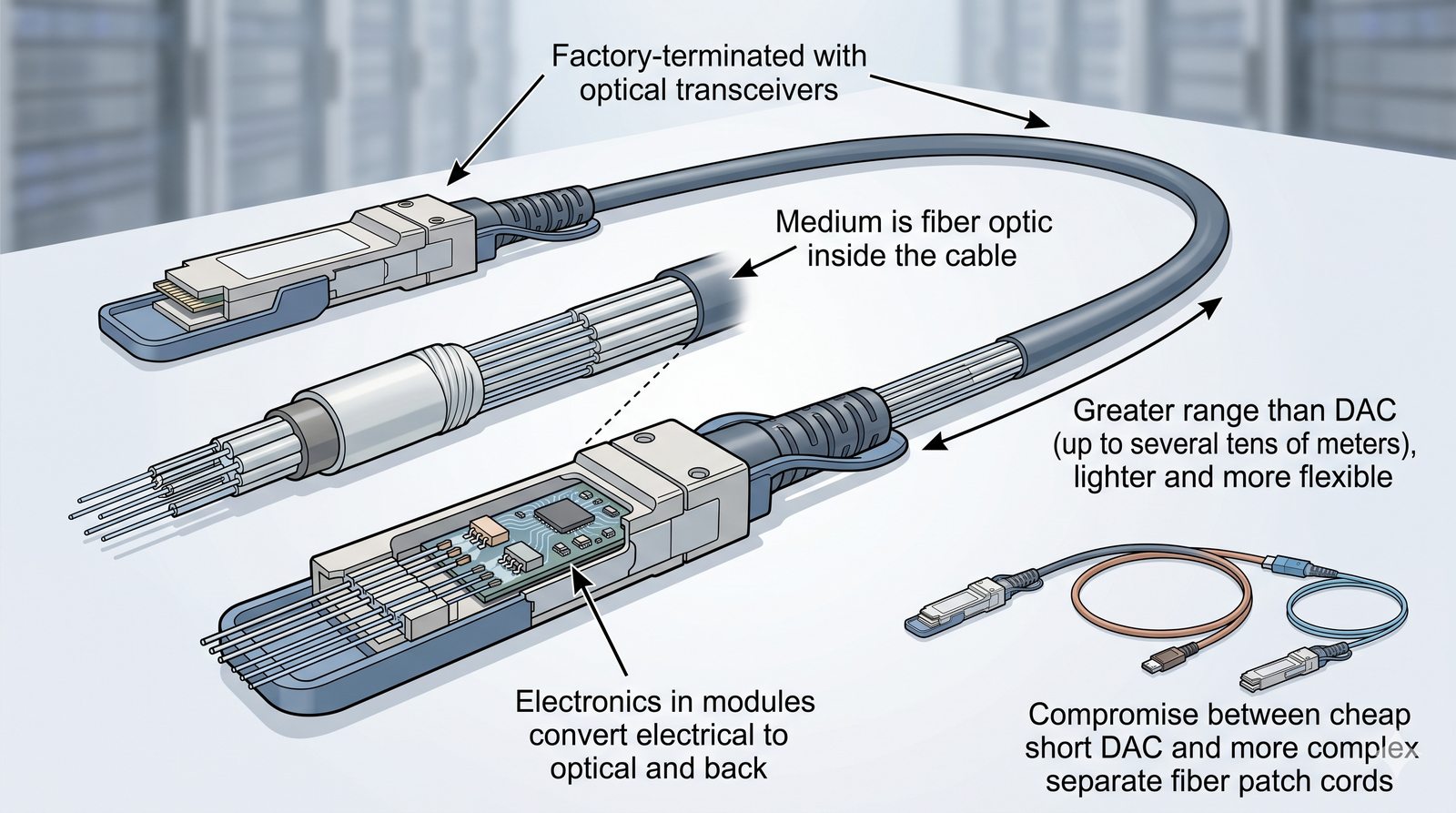

Kable AOC stanowią hybrydowe rozwiązanie łączące zalety światłowodów z wygodą fabrycznie zakończonych modułów. W przeciwieństwie do tradycyjnych rozwiązań optycznych, kable AOC mają wbudowane przetworniki elektrooptyczne w obu wtykach, co eliminuje konieczność stosowania oddzielnych transceiverów. Dzięki temu są one znacznie tańsze od rozwiązań modułowych, a jednocześnie oferują większy zasięg niż kable DAC, sięgający nawet kilkudziesięciu metrów. Są przy tym lżejsze i bardziej elastyczne od kabli miedzianych, co ułatwia zarządzanie okablowaniem w szafach. Dodatkową zaletą jest niższy pobór mocy w porównaniu do tradycyjnych transceiverów optycznych, co przekłada się na oszczędności w centrach danych.

Kable AOC znajdują zastosowanie przede wszystkim w połączeniach między szafami w centrach danych, gdzie odległości przekraczają możliwości kabli DAC. Są one dostępne w standardach od SFP+ po QSFP-DD, obsługujących prędkości od 10 do 400 Gb/s. Warto pamiętać, że kable AOC są wrażliwe na ostre zagięcia i uszkodzenia mechaniczne, dlatego wymagają ostrożnego prowadzenia podczas instalacji. Ich żywotność jest zazwyczaj dłuższa niż kabli miedzianych, co rekompensuje wyższy koszt początkowy. Należy jednak pamiętać, że w przypadku uszkodzenia kabla AOC należy wymienić cały moduł, ponieważ nie ma możliwości jego naprawy w terenie. Mimo tych ograniczeń kable AOC są coraz chętniej wybierane w nowoczesnych Data Center ze względu na prostotę wdrożenia i niezawodność.

Skróty użyte w tym slajdzie:
AOC - Active Optical Cable - kabel światłowodowy z wbudowanymi przetwornikami elektrooptycznymi.
DAC - Direct Attach Copper - krótki kabel miedziany, tańszy, ale o mniejszym zasięgu niż AOC.
SFP+ - moduł/standard 10 Gb/s stosowany na końcach kabli AOC.
QSFP-DD - standard modułów do 400 Gb/s.

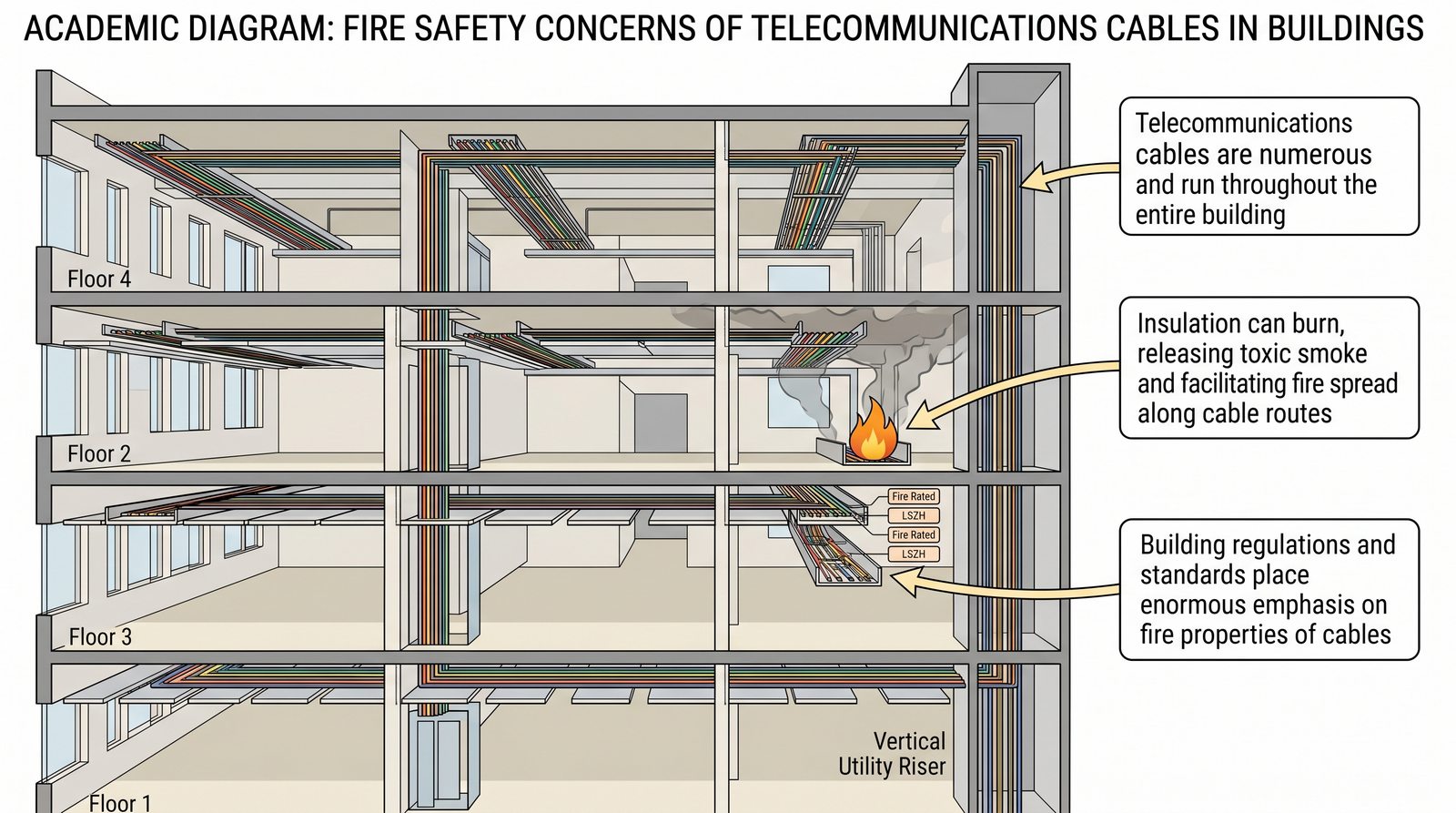

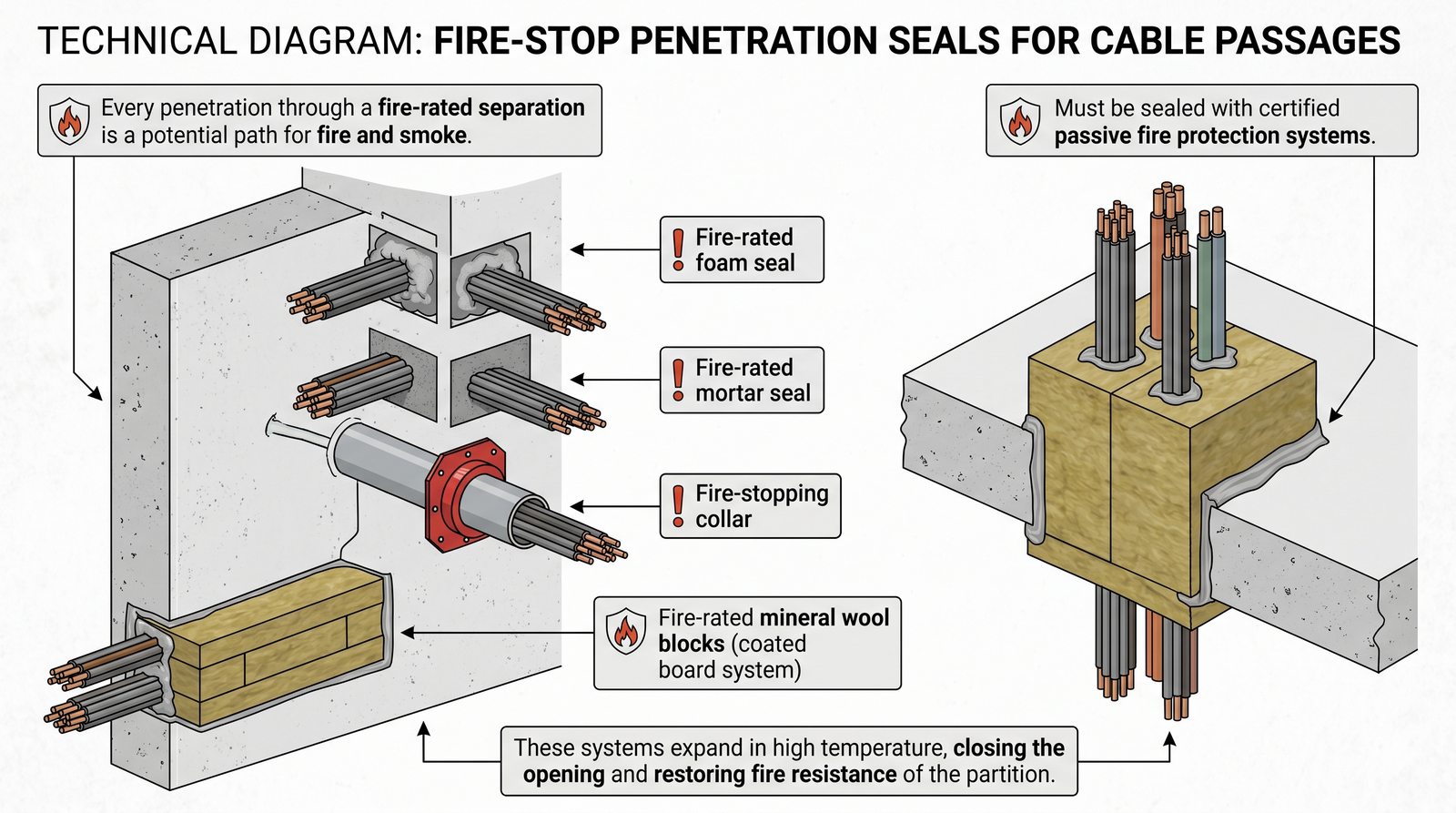

Bezpieczeństwo pożarowe okablowania jest aspektem często pomijanym przez młodych projektantów sieci, a ma ono kluczowe znaczenie dla ochrony życia ludzkiego i mienia. Kable telekomunikacyjne, prowadzone w całym budynku w dużych ilościach, mogą stanowić poważne zagrożenie pożarowe ze względu na palną izolację. W przypadku pożaru kable mogą intensywnie się palić, wydzielać toksyczny i gęsty dym, który utrudnia ewakuację, oraz przyczyniać się do rozprzestrzeniania ognia wzdłuż tras kablowych. Dlatego przepisy budowlane nakładają rygorystyczne wymagania na właściwości pożarowe kabli. Szczególnie niebezpieczne są kable z powłoką PVC, które podczas spalania wydzielają chlorowodór, silnie żrący gaz mogący uszkodzić drogi oddechowe oraz skorodować wrażliwą elektronikę w serwerowniach. W nowoczesnych instalacjach coraz częściej rezygnuje się z kabli PVC na rzecz materiałów bezpieczniejszych dla ludzi i sprzętu elektronicznego.

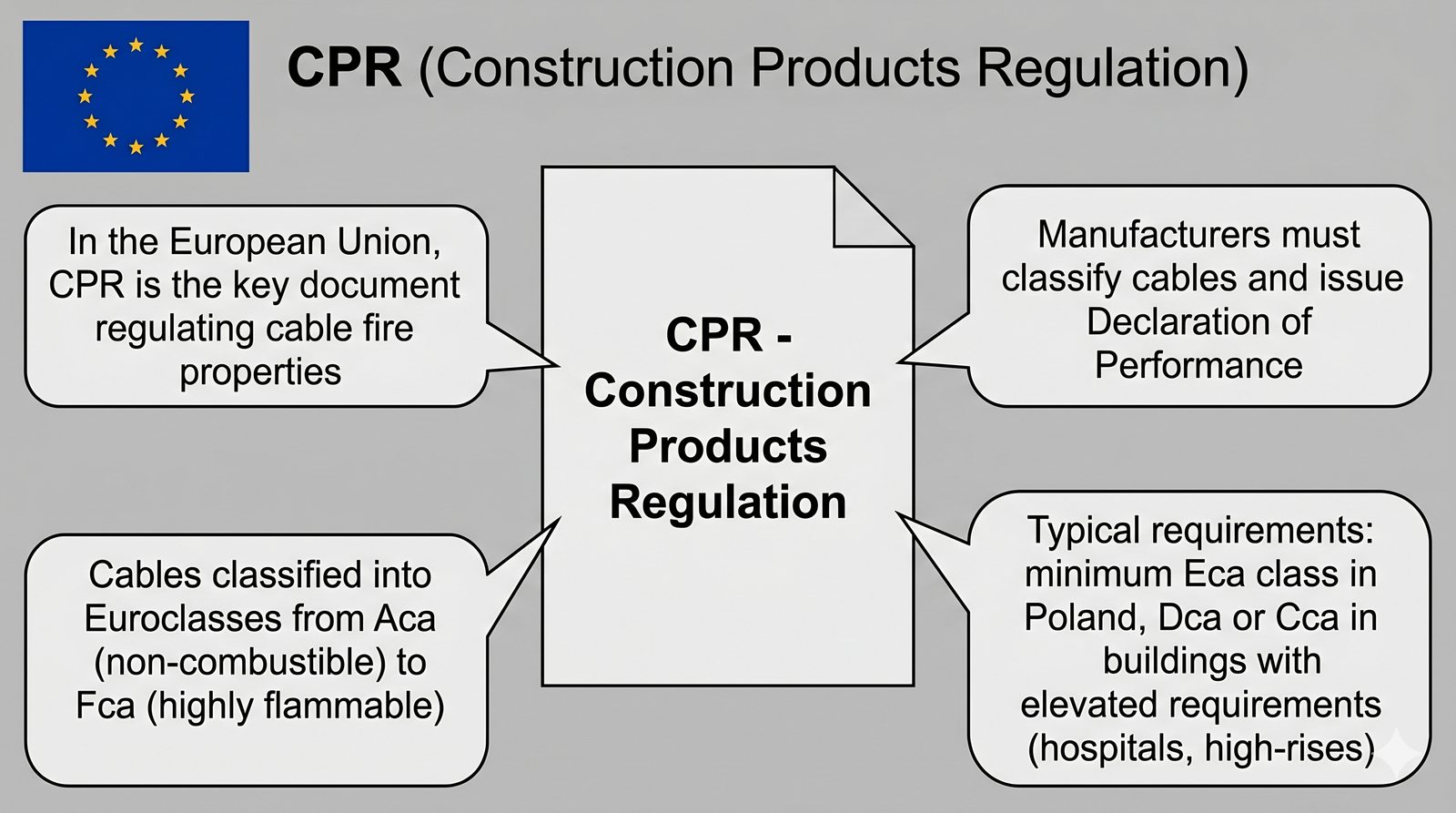

Kluczowym dokumentem regulującym tę kwestię w Unii Europejskiej jest Rozporządzenie CPR, które wymaga klasyfikacji kabli pod względem reakcji na ogień. Kable instalowane w budynkach muszą posiadać odpowiednią euroklasę oraz Deklarację Właściwości Użytkowych od producenta. Projektant sieci ma obowiązek dobrać kable o odpowiedniej klasie CPR do danego typu budynku i lokalizacji. Szczególnie restrykcyjne wymagania dotyczą miejsc ewakuacyjnych i pomieszczeń o dużej koncentracji ludzi, gdzie wymagane są kable o klasie co najmniej Dca lub nawet Cca z niską emisją dymu. Oprócz klasy głównej istotne są również klasyfikacje dodatkowe dotyczące ilości wydzielanego dymu oraz występowania płonących kropli, które mogą zapalić materiały na niższych kondygnacjach. Obowiązek stosowania odpowiednich klas CPR dotyczy nie tylko nowych instalacji, ale także modernizacji i rozbudowy istniejących sieci w budynkach użyteczności publicznej.

Skróty użyte w tym slajdzie:
PVC - polichlorek winylu - materiał powłoki kabli, którego spalanie wydziela toksyczny chlorowodór.
CPR - Construction Products Regulation - unijne rozporządzenie o wyrobach budowlanych.

Rozporządzenie CPR narzuca na producentów kabli obowiązek klasyfikacji wyrobów według euroklas określających ich reakcję na ogień. Klasy oznaczone symbolem ca, od najwyższej Aca do najniższej Fca, określają stopień, w jakim kabel przyczynia się do rozprzestrzeniania ognia. Im wyższa klasa, tym lepsze właściwości ogniowe kabla, ale również wyższy koszt produkcji. W Polsce w typowych budynkach biurowych wymagana jest klasa co najmniej Eca, natomiast w obiektach o podwyższonych wymaganiach, takich jak szpitale, wieżowce czy centra handlowe, wymagane są klasy Dca lub Cca. Klasa B2ca jest zarezerwowana dla najbardziej wymagających zastosowań, np. w drogach ewakuacyjnych i pionowych trasach kablowych w budynkach wysokich i wysokościowych.

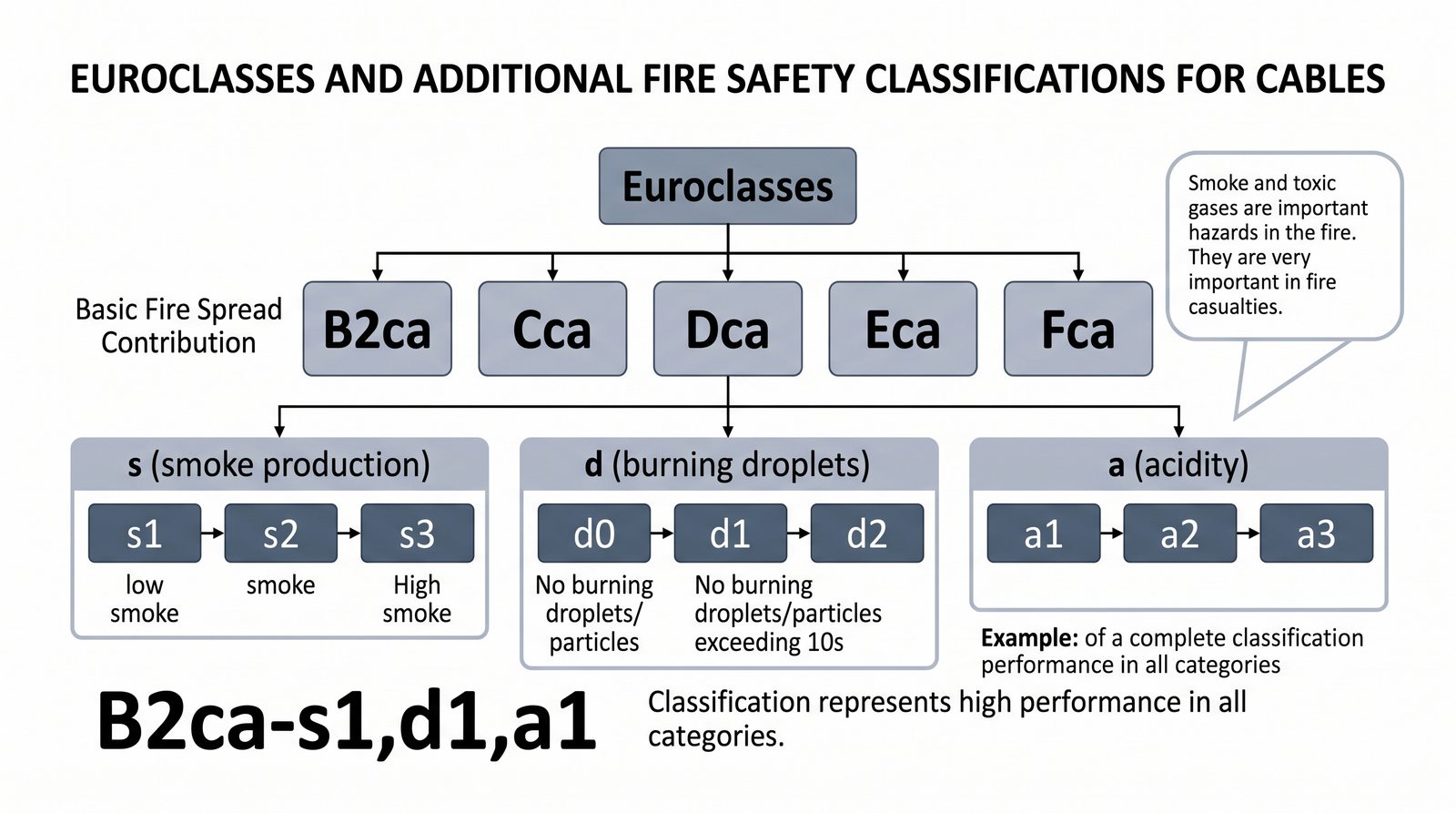

Oprócz podstawowej klasy reakcji na ogień, istotne są również klasyfikacje dodatkowe dotyczące wytwarzania dymu, występowania płonących kropli oraz kwasowości gazów. Kable bezhalogenowe LSZH, które nie wydzielają toksycznych i korozyjnych gazów podczas spalania, są obowiązkowe w wielu typach budynków. Projektant musi starannie dobrać klasę kabla do konkretnego zastosowania, uwzględniając wysokość budynku, przeznaczenie pomieszczeń oraz wymagania lokalnych przepisów budowlanych. Warto również pamiętać, że klasyfikacja CPR dotyczy nie tylko kabli, ale także innych wyrobów budowlanych. Producent ma obowiązek wystawienia deklaracji właściwości użytkowych (DoP) oraz oznakowania wyrobu znakiem CE. Niewłaściwy dobór klasy kabla może skutkować poważnymi konsekwencjami prawnymi i odpowiedzialnością projektanta.

Skróty użyte w tym slajdzie:
CPR - Construction Products Regulation - unijne rozporządzenie o wyrobach budowlanych.
Eca - euroklasa reakcji na ogień wymagana w typowych budynkach biurowych.
Dca - euroklasa reakcji na ogień dla obiektów o podwyższonych wymaganiach.
Cca - euroklasa reakcji na ogień dla obiektów o podwyższonych wymaganiach.
DoP - Declaration of Performance - Deklaracja Właściwości Użytkowych wyrobu.

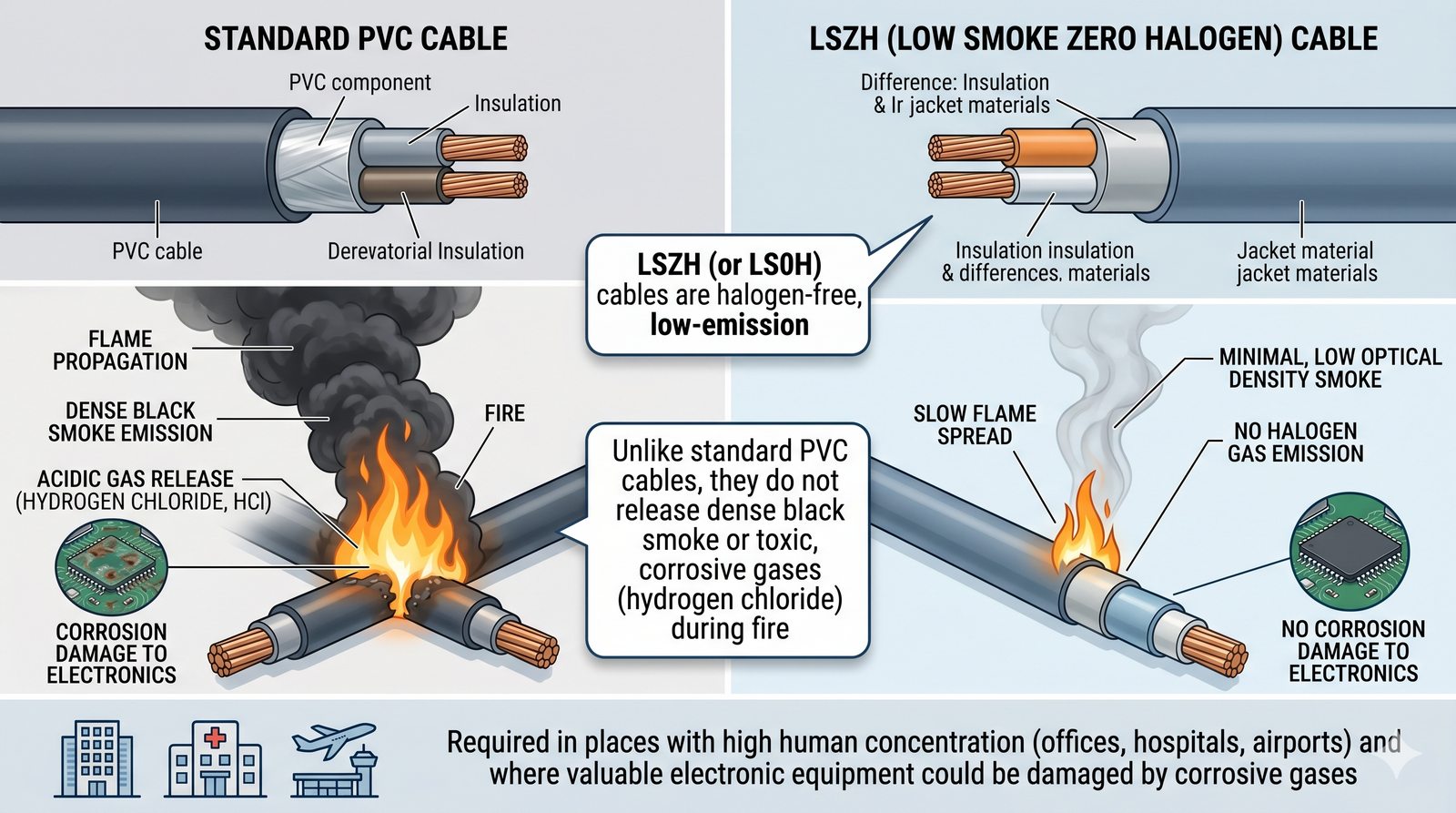

LSZH - Low Smoke Zero Halogen - kable bezhalogenowe o niskiej emisji dymu.

Euroklasy reakcji na ogień to ujednolicony system klasyfikacji kabli stosowany w całej Unii Europejskiej na mocy rozporządzenia CPR (Construction Products Regulation). Wymagania dla wyrobów budowlanych w zakresie reakcji na ogień określa zharmonizowana norma PN-EN 50575, a klasyfikacja kabli pod względem reakcji na ogień następuje zgodnie z normą PN-EN 13501-6. System ten zastąpił wcześniejsze, zróżnicowane krajowe przepisy i wprowadził jednolite kryteria oceny właściwości pożarowych kabli telekomunikacyjnych i energetycznych. Oznaczenia składają się z symbolu klasy głównej, np. B2ca, Cca, Dca, Eca, gdzie im wyższa litera, tym bardziej palny jest kabel, przy czym klasa Aca oznacza kable całkowicie niepalne, a Fca - kable o najgorszych parametrach ogniowych. Dodatkowo stosuje się trzy klasyfikacje uzupełniające: s od s1 do s3 określa ilość wydzielanego dymu, d od d0 do d2 dotyczy występowania płonących kropli, a litera a od a1 do a3 określa kwasowość gazów pożarowych. Przykładowy kabel o wysokich parametrach może mieć oznaczenie B2ca-s1,d1,a1, co oznacza niską palność, bardzo małą emisję dymu, ograniczone powstawanie płonących kropli i niską kwasowość gazów spalania.

Dym powstający podczas pożaru jest główną przyczyną ofiar śmiertelnych, dlatego klasyfikacja s ma kluczowe znaczenie dla bezpieczeństwa ewakuacji osób z budynku. Płonące krople mogą zapalić materiały na niższych kondygnacjach i spowodować rozprzestrzenienie się ognia na kolejne piętra budynku. Kable bezhalogenowe LSZH podczas spalania nie wydzielają chlorowodoru ani innych gazów korozyjnych, co chroni sprzęt elektroniczny przed nieodwracalnym uszkodzeniem. W polskim prawie budowlanym wymagania dotyczące euroklas są zdefiniowane w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. z 2022 r. poz. 1225, z późn. zm.) i określają minimalne klasy dla różnych typów budynków i stref pożarowych. Projektując instalację, należy dobrać euroklasę odpowiednią do wymagań budynku oraz obowiązujących przepisów prawa budowlanego, uwzględniając kategorię zagrożenia pożarowego obiektu.

Skróty użyte w tym slajdzie:
B2ca - euroklasa kabla o wysokich parametrach ogniowych.
Cca - euroklasa reakcji na ogień.
Dca - euroklasa reakcji na ogień.
Eca - euroklasa reakcji na ogień.
LSZH - Low Smoke Zero Halogen - kable bezhalogenowe nieemitujące gazów korozyjnych.
s/d/a - klasy dodatkowe: s - emisja dymu, d - płonące krople, a - kwasowość gazów.

Kable LSZH są obowiązkowym standardem w miejscach, gdzie bezpieczeństwo pożarowe ma kluczowe znaczenie, takich jak biura, szpitale, lotniska, dworce i centra handlowe. W przeciwieństwie do tradycyjnych kabli z powłoką PVC, kable bezhalogenowe podczas pożaru nie wydzielają gęstego, czarnego dymu ani toksycznych gazów zawierających chlorowodór. Gęsty dym z kabli PVC jest główną przyczyną śmiertelnych ofiar pożarów, ponieważ całkowicie zasłania drogi ewakuacyjne i uniemożliwia oddychanie. Dlatego w budynkach użyteczności publicznej stosowanie kabli LSZH jest wymagane przepisami. W przypadku pożaru kable LSZH emitują jedynie ograniczoną ilość białego, znacznie mniej szkodliwego dymu, co ułatwia ewakuację i działania straży pożarnej.

Kable LSZH są również bezpieczniejsze dla sprzętu elektronicznego, ponieważ gazy korozyjne wydzielane podczas pożaru kabli PVC mogą zniszczyć serwery i urządzenia sieciowe w ciągu kilkunastu minut. Powłoka LSZH jest jednak bardziej krucha i mniej elastyczna od PVC, co wymaga ostrożniejszego prowadzenia kabli podczas instalacji oraz stosowania odpowiednio dużych promieni gięcia. Mimo wyższej ceny, kable LSZH są standardem w nowoczesnych instalacjach biurowych i Data Center. Warto zwrócić uwagę na certyfikaty i deklaracje właściwości użytkowych przy wyborze konkretnego produktu, aby mieć pewność, że spełnia on deklarowane parametry. Coraz więcej producentów oferuje kable LSZH w różnych klasach CPR, od Eca do B2ca, co pozwala na elastyczne dopasowanie do wymagań projektu. Przy zakupie należy również sprawdzać datę ważności deklaracji oraz jednostkę notyfikowaną, która przeprowadziła badania.

Skróty użyte w tym slajdzie:
LSZH - Low Smoke Zero Halogen - kable bezhalogenowe, niskoemisyjne.
LS0H - alternatywne oznaczenie kabli bezhalogenowych o niskiej emisji dymu.
PVC - polichlorek winylu - materiał powłoki emitujący toksyczny chlorowodór podczas spalania.
CPR - Construction Products Regulation - klasyfikacja ogniowa kabli, w tym LSZH.

Przepusty instalacyjne przeciwpożarowe są obowiązkowym elementem każdej profesjonalnej instalacji okablowania strukturalnego, ponieważ każda przegroda budowlana traci swoją odporność ogniową w momencie wykonania w niej otworu. Każde przejście wiązki kablowej przez ścianę lub strop stanowiący oddzielenie pożarowe tworzy potencjalną drogę dla ognia i dymu, która może umożliwić błyskawiczne rozprzestrzenienie się pożaru na sąsiednie strefy pożarowe. Aby przywrócić odporność ogniową przegrody, wszystkie takie otwory muszą być uszczelnione certyfikowanymi systemami biernej ochrony przeciwpożarowej, które posiadają odpowiednie aprobaty techniczne i atesty. Dostępne rozwiązania obejmują pianki pęczniejące, masy uszczelniające, kołnierze ognioodporne, bloczki z materiałów ablacyjnych oraz poduszki gaśnicze, a wybór konkretnego systemu zależy od rodzaju przegrody i średnicy wiązki kablowej. Kluczowe znaczenie ma również prawidłowy montaż zgodny z instrukcją producenta, ponieważ nawet najlepszy system nie spełni swojej roli, jeśli zostanie nieprawidłowo zainstalowany.

Zasada działania przepustów pęczniejących polega na tym, że pod wpływem wysokiej temperatury materiał zwiększa swoją objętość kilkukrotnie, wypełniając szczelnie otwór i blokując dostęp ognia do kolejnych pomieszczeń. Materiały ablacyjne z kolei pod wpływem ciepła ulegają degradacji, pochłaniając energię cieplną i tworząc barierę izolacyjną chroniącą przed wysoką temperaturą. Przepusty muszą być instalowane zgodnie z instrukcją producenta i posiadać odpowiednią aprobatę techniczną wydaną przez jednostkę certyfikującą. Należy pamiętać, że dodanie nowego kabla do istniejącego przepustu wymaga ponownego uszczelnienia i certyfikacji, a samowolne naruszenie przepustu bez zachowania procedur może skutkować utratą gwarancji i odpowiedzialnością prawną. Inspekcja przeciwpożarowa podczas odbioru budynku obejmuje również kontrolę prawidłowości wykonania przepustów, a wszelkie nieprawidłowości mogą opóźnić oddanie obiektu do użytkowania.

Skróty użyte w tym slajdzie:
Ppoż - ochrona przeciwpożarowa - systemy biernej ochrony przed ogniem.

Dobre praktyki instalacyjne to zbiór sprawdzonych metod i zasad, które decydują o jakości i niezawodności wykonanego okablowania strukturalnego. Nawet najdroższe i najwyższej klasy komponenty nie zapewnią prawidłowej transmisji, jeśli instalacja zostanie wykonana niestarannie i niezgodnie ze sztuką. Przed rozpoczęciem prac montażowych należy koniecznie sporządzić szczegółowy projekt techniczny oraz harmonogram instalacji. Wszystkie prace powinny być wykonywane przez certyfikowanych instalatorów zgodnie z dokumentacją projektową. Istotnym elementem przygotowania jest również przeprowadzenie inwentaryzacji istniejącej infrastruktury oraz weryfikacja warunków środowiskowych w pomieszczeniach technicznych. Należy także zaplanować odpowiednie zapasy materiałowe, uwzględniające długości tras kablowych oraz liczbę gniazd abonenckich.

Podczas instalacji należy unikać ostrych zagięć kabli, przekraczania dopuszczalnej siły naciągu oraz prowadzenia tras kablowych zbyt blisko źródeł zakłóceń elektromagnetycznych. Kable należy mocować do korytek w sposób uporządkowany za pomocą opasek rzepowych, a nie plastikowych, które mogą deformować izolację. Każdy kabel musi być oznaczony trwałymi etykietami na obu końcach z unikalnym identyfikatorem, co znacząco ułatwia późniejszą diagnostykę i zarządzanie siecią. Dokumentacja powykonawcza powinna zawierać szczegółowe schematy tras kablowych wraz z naniesionymi punktami pomiarowymi i lokalizacją gniazd. Przestrzeganie dobrych praktyk jest kluczowe dla uzyskania certyfikacji i wieloletniej gwarancji producenta, a także dla zapewnienia niezawodnej pracy sieci przez cały okres jej eksploatacji.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

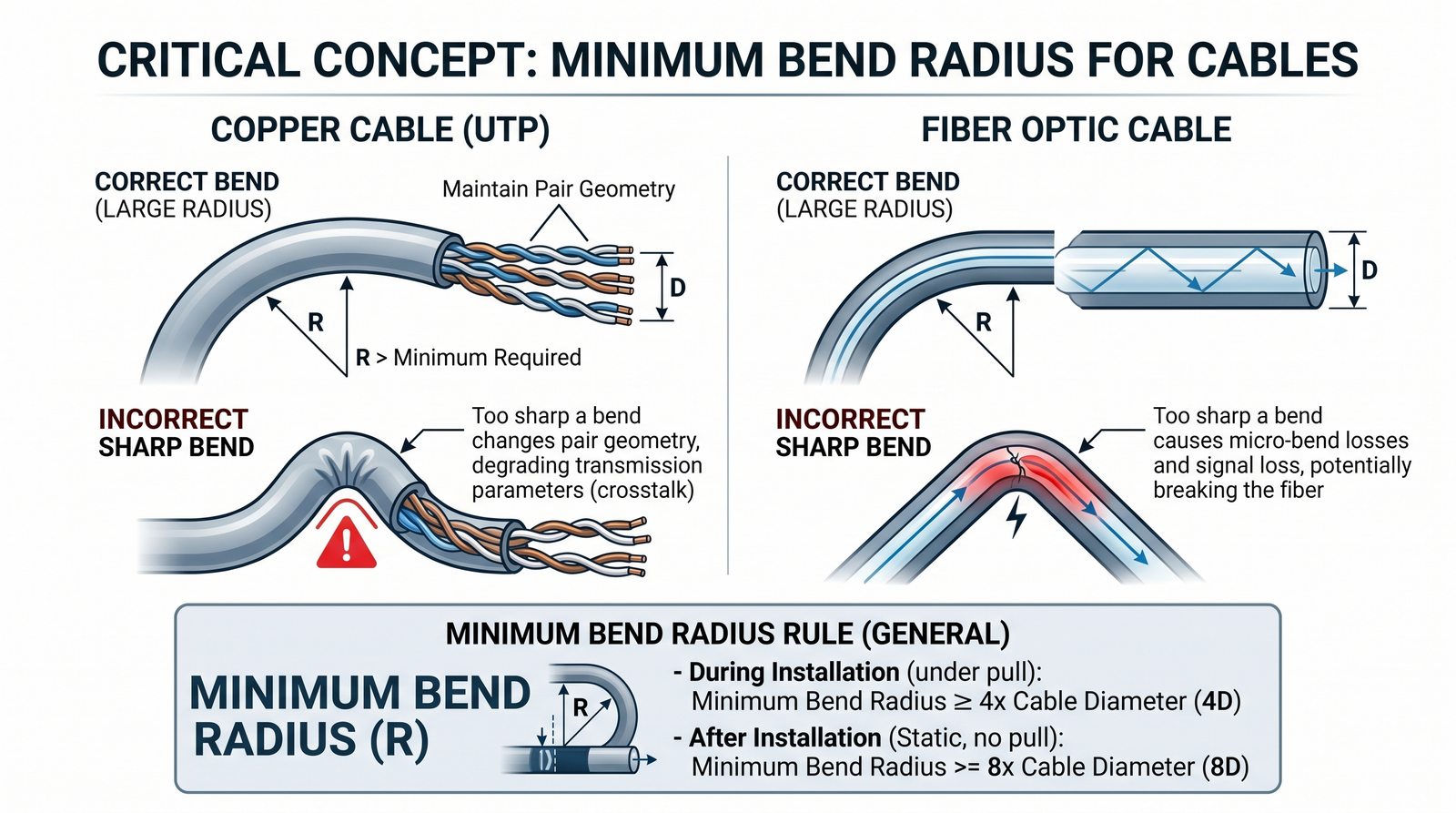

Minimalny promień gięcia kabla to jeden z najczęściej ignorowanych parametrów podczas instalacji, a jego przekroczenie może trwale uszkodzić kabel i pogorszyć jego parametry transmisyjne w stopniu uniemożliwiającym certyfikację łącza. Dla skrętki miedzianej minimalny promień gięcia wynosi ośmiokrotność średnicy zewnętrznej kabla podczas instalacji i czterokrotność po zamocowaniu na stałe, co oznacza, że kabel o średnicy 6 mm wymaga promienia gięcia co najmniej 48 mm podczas układania i 24 mm w stanie ustalonym. W przypadku światłowodów wymagania są znacznie bardziej restrykcyjne, ponieważ ostre zagięcie może spowodować mikropęknięcia włókna szklanego lub jego całkowite złamanie, prowadząc do natychmiastowej utraty ciągłości transmisji optycznej. Dla kabli światłowodowych minimalny promień gięcia podczas ciągnięcia wynosi zwykle 20 średnic kabla, a po instalacji - 10 średnic, co jest wartością kilkakrotnie wyższą niż dla kabli miedzianych. W praktyce oznacza to konieczność starannego planowania tras kablowych z uwzględnieniem wszystkich załamań i narożników, szczególnie w przypadku kabli światłowodowych.

Skutki zbyt ostrego gięcia kabla miedzianego to przede wszystkim zmiana geometrii par, która zwiększa przesłuchy NEXT i PS NEXT oraz może uniemożliwić certyfikację łącza zgodnie z wymaganiami normy. W przypadku światłowodów nadmierne zagięcie powoduje wyciek promieniowania świetlnego z rdzenia do płaszcza, co objawia się gwałtownym zwiększeniem tłumienia, a w skrajnych przypadkach całkowitym zerwaniem włókna. Podczas planowania tras kablowych należy uwzględnić odpowiednie zapasy długości przy wszystkich załamaniach trasy, aby uniknąć naprężeń i zbyt ciasnych łuków. Warto również stosować elementy prowadzące, takie jak kolanka korytkowe o odpowiednim promieniu, które wymuszają zachowanie minimalnego promienia gięcia i chronią kable przed uszkodzeniem. W przypadku światłowodów szczególnie istotne jest stosowanie dedykowanych prowadnic i tub osłonowych zapewniających odpowiednią ochronę mechaniczną.

Skróty użyte w tym slajdzie:
NEXT - Near-End Crosstalk - przesłuch zbliżny między parami kabla.
PS NEXT - Power Sum NEXT - suma przesłuchów zbliżnych ze wszystkich par.

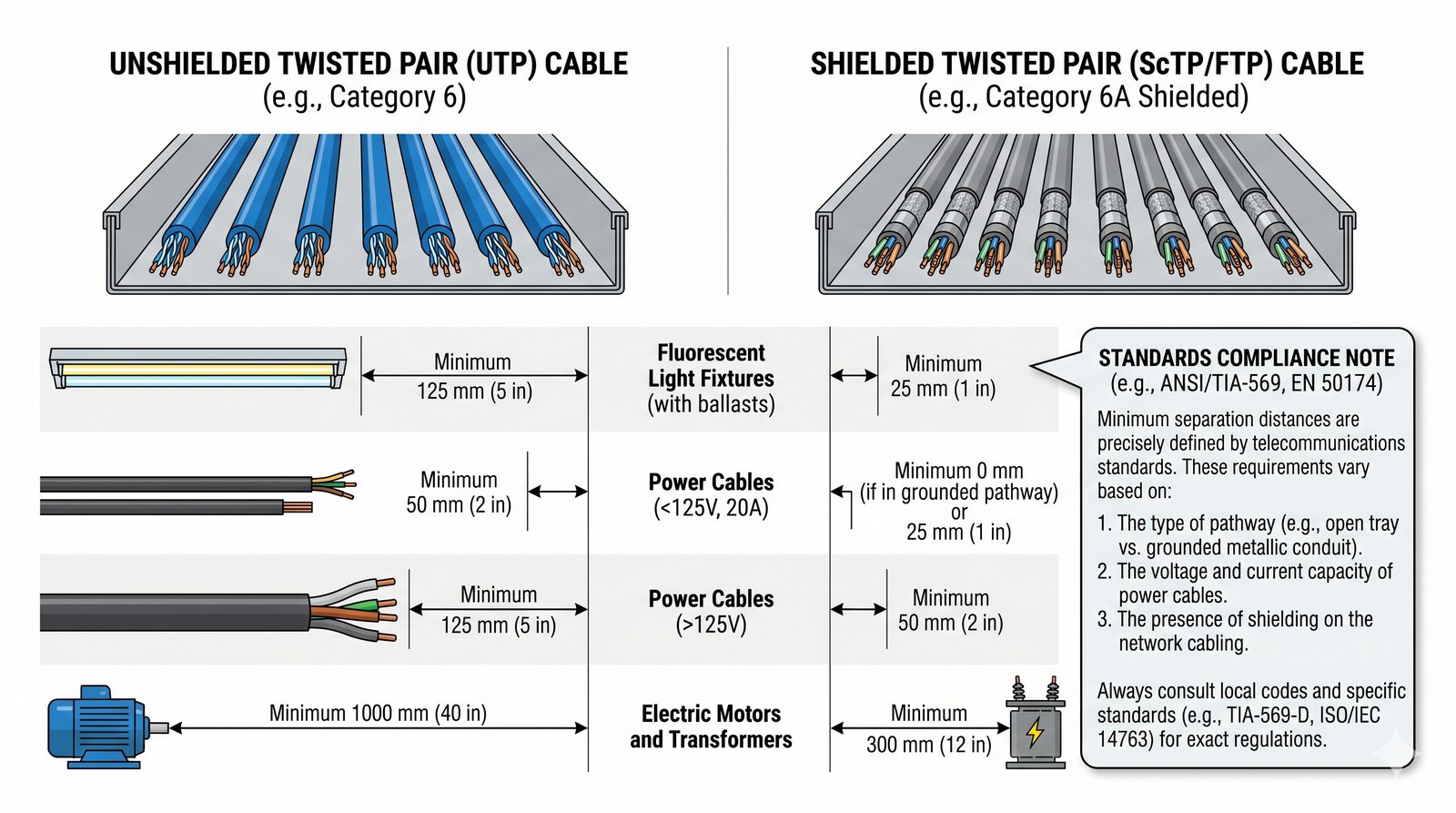

Zachowanie odpowiednich odległości między kablami telekomunikacyjnymi a źródłami zakłóceń elektromagnetycznych jest kluczowe dla zapewnienia niezawodnej transmisji danych. Kable miedziane, zwłaszcza nieekranowane UTP, są podatne na zakłócenia pochodzące od kabli energetycznych, silników elektrycznych, transformatorów, opraw oświetleniowych i instalacji grzewczych. Normy precyzyjnie określają minimalne odległości separacji, które zależą od typu kabla, rodzaju źródła zakłóceń oraz napięcia w kablach energetycznych. Zgodnie z normą PN-EN 50174-2 minimalna odległość zależy od typu kabla telekomunikacyjnego i obecności przegrody. Dla kabli nieekranowanych (UTP) prowadzonych równolegle z nieekranowanymi kablami zasilającymi bez przegrody wymagany odstęp wynosi około 200 mm; zastosowanie przegrody z innych materiałów pozwala na wartości pośrednie, a przegroda stalowa lub kabel IT ekranowany umożliwia zmniejszenie odstępu do 50 mm. Norma obejmuje instalacje prądu przemiennego do 1000 V; dla wyższych napięć wymagane odstępy są znacznie większe.

W przypadku kabli ekranowanych FTP lub S/FTP wymagane odstępy mogą być mniejsze, ponieważ ekranowanie zapewnia dodatkową ochronę przed zakłóceniami. Przy skrzyżowaniu kabli telekomunikacyjnych z energetycznymi zaleca się zachowanie kąta 90 stopni, co minimalizuje indukowanie zakłóceń na skrzyżowaniu. W praktyce projektowej warto stosować oddzielne koryta kablowe dla instalacji telekomunikacyjnych i elektrycznych, a jeśli to niemożliwe, należy zastosować przegrody ekranujące między nimi. Należy również uwzględnić odległości od źródeł zakłóceń wysokiej częstotliwości, takich jak routery bezprzewodowe, nadajniki radiowe i urządzenia przemysłowe. Przestrzeganie tych zasad ma kluczowe znaczenie dla uzyskania pozytywnych wyników certyfikacji okablowania oraz długotrwałej stabilności transmisji w sieci.

Skróty użyte w tym slajdzie:
UTP - Unshielded Twisted Pair - skrętka nieekranowana, najbardziej podatna na zakłócenia.
FTP - Foil Twisted Pair - skrętka z ekranem z folii.
S/FTP - kabel z oplotem wokół par i folią wokół całości, o najwyższej odporności na zakłócenia.

Zarządzanie kablami w szafach RACK to aspekt instalacji, który ma ogromny wpływ na łatwość późniejszej eksploatacji i diagnostyki sieci, a także na niezawodność całej infrastruktury telekomunikacyjnej. Utrzymanie porządku w okablowaniu nie jest jedynie kwestią estetyki, ale przede wszystkim funkcjonalności i niezawodności, ponieważ chaotycznie poprowadzone kable utrudniają identyfikację połączeń i wydłużają czas naprawy awarii. Stosowanie poziomych i pionowych organizerów kablowych, paneli krosowniczych z odpowiednim zapasem portów oraz rzepów zamiast plastikowych opasek zaciskowych znacząco ułatwia zarządzanie infrastrukturą i zapobiega uszkodzeniom kabli. Każdy kabel i port powinien być oznaczony trwałą etykietą z jednoznacznym identyfikatorem zgodnym z dokumentacją techniczną, co przyspiesza lokalizację trasy połączeń podczas diagnozowania problemów sieciowych. Odpowiednie zarządzanie kablami przekłada się również na lepsze chłodzenie urządzeń aktywnych w szafie RACK, ponieważ uporządkowane okablowanie nie blokuje przepływu powietrza i zapobiega powstawaniu punktów przegrzania.

W nowoczesnych instalacjach zaleca się stosowanie systemów DCIM (Data Center Infrastructure Management) do elektronicznego zarządzania okablowaniem i automatycznego śledzenia zmian w konfiguracji sieci. Dobrze zaprojektowane zarządzanie kablami zapobiega przypadkowym rozłączeniom podczas prac serwisowych i przyspiesza lokalizację awarii dzięki czytelnemu oznakowaniu tras kablowych. W szafach RACK warto stosować kable krosowe o odpowiedniej długości, aby uniknąć nadmiaru luźnego kabla utrudniającego przepływ powietrza chłodzącego oraz tworzącego nieestetyczne pętle i sploty. Przestrzeganie zasad zarządzania kablami jest warunkiem uzyskania wieloletniej gwarancji producenta systemu okablowania, który wymaga zachowania określonych standardów estetycznych i funkcjonalnych. W praktyce zaleca się wykonywanie dokumentacji fotograficznej szaf po zakończeniu instalacji, co ułatwia późniejsze prace serwisowe i modernizacyjne.

Skróty użyte w tym slajdzie:
RACK - szafa (stojak) - standardowa obudowa do montażu urządzeń sieciowych.
DCIM - Data Center Infrastructure Management - system zarządzania infrastrukturą i okablowaniem.

Certyfikacja okablowania to proces wykonywany za pomocą specjalistycznych mierników, które testują każdy tor kablowy w pełnym paśmie częstotliwości danej kategorii. Urządzenie certyfikujące wykonuje serię precyzyjnych pomiarów, obejmujących tłumienie wtrąceniowe, przesłuchy NEXT i PS NEXT, straty odbiciowe, długość kabla oraz mapę połączeń. Wynikiem testu jest jednoznaczny raport typu Pass lub Fail, który stanowi dla inwestora gwarancję, że instalacja spełnia wymagania norm TIA-568 lub ISO/IEC 11801. Certyfikacja jest często warunkiem koniecznym do uzyskania wieloletniej gwarancji systemowej udzielanej przez producenta komponentów. Współczesne mierniki certyfikujące umożliwiają również wykonywanie pomiarów w pasmach do 2000 MHz, co pozwala na testowanie okablowania kategorii 8 i nowszych rozwiązań.

Proces certyfikacji powinien być przeprowadzony po zakończeniu wszystkich prac instalacyjnych i przed oddaniem sieci do użytkowania. Raport certyfikacyjny dołącza się do dokumentacji powykonawczej jako dowód jakości wykonanej instalacji. W przypadku wykrycia niespełniających norm torów, instalator ma obowiązek usunąć usterkę i powtórzyć test, co może obejmować wymianę złącza, panelu krosowniczego lub odcinka kabla. Regularnie przeprowadzane testy okresowe co 3-5 lat pozwalają wykryć degradację parametrów transmisyjnych, zanim wpłynie to na wydajność działającej sieci. Warto pamiętać, że certyfikacja to nie tylko obowiązek formalny, ale przede wszystkim narzędzie zapewniające optymalną wydajność infrastruktury sieciowej przez cały cykl jej życia.

Skróty użyte w tym slajdzie:
NEXT - Near-End Crosstalk - przesłuch zbliżny mierzony podczas certyfikacji.
PS NEXT - Power Sum NEXT - suma przesłuchów zbliżnych ze wszystkich par.
TIA-568 - amerykańska norma okablowania, względem której certyfikuje się instalacje.
ISO/IEC 11801 - międzynarodowa norma okablowania, względem której certyfikuje się instalacje.

Moduł 3a przedstawia kompleksowe wprowadzenie do projektowania warstwy fizycznej sieci komputerowych w oparciu o okablowanie strukturalne, obejmujące zarówno aspekty teoretyczne, jak i praktyczne wskazówki instalacyjne. Kluczowym wnioskiem jest to, że wybór odpowiednich mediów transmisyjnych, zarówno miedzianych, jak i światłowodowych, powinien być podyktowany nie tylko bieżącymi potrzebami, ale przede wszystkim przewidywanym rozwojem sieci w perspektywie 10-15 lat, ponieważ wymiana okablowania po zakończeniu prac wykończeniowych jest niezwykle kosztowna i uciążliwa. Standardy TIA-568 i ISO/IEC 11801 stanowią solidne ramy dla projektanta, a ich przestrzeganie jest gwarancją jakości i kompatybilności wszystkich elementów instalacji, niezależnie od producenta komponentów. Równie istotna jest znajomość kategorii kabli, typów ekranowania oraz zasad doboru komponentów pasywnych, które muszą być ze sobą w pełni zgodne pod względem parametrów transmisyjnych. Projektując instalację, należy zawsze wybierać komponenty tej samej lub wyższej kategorii niż docelowe wymagania transmisyjne, aby uniknąć tworzenia wąskich gardeł ograniczających wydajność sieci.

Bezpieczeństwo pożarowe, regulowane przez rozporządzenie CPR i normy dotyczące kabli LSZH, jest aspektem często niedocenianym przez młodych projektantów, a mającym kluczowe znaczenie dla ochrony życia ludzkiego oraz mienia w przypadku pożaru. Dobre praktyki instalacyjne, w tym przestrzeganie promieni gięcia, odpowiednie oznakowanie kabli oraz zarządzanie trasami kablowymi, decydują o końcowej jakości instalacji i jej niezawodności w długim okresie eksploatacji. Certyfikacja każdego toru kablowego jest obowiązkowym elementem odbioru technicznego i warunkiem uzyskania gwarancji producenta, a także stanowi jedyny obiektywny dowód poprawności wykonania prac instalacyjnych. Okablowanie strukturalne to inwestycja na lata, a jej sukces zależy od staranności na każdym etapie projektu - od koncepcji, przez dobór komponentów, po montaż i certyfikację. Przestrzeganie przedstawionych w module zasad pozwala stworzyć niezawodną i skalowalną infrastrukturę telekomunikacyjną, która będzie służyć bez awarii przez cały zakładany okres eksploatacji.

Skróty użyte w tym slajdzie:
IT - Information Technology - technologia informacyjna.
TIA-568 - amerykańska norma okablowania strukturalnego.
ISO/IEC 11801 - międzynarodowa norma okablowania strukturalnego.

Niniejszy moduł dostarczył kompleksowej wiedzy z zakresu projektowania okablowania strukturalnego, która jest niezbędna każdemu inżynierowi sieciowemu. Opanowanie przedstawionych zagadnień, takich jak normy TIA-568 i ISO/IEC 11801, hierarchiczna struktura okablowania, rodzaje mediów transmisyjnych oraz parametry transmisyjne, stanowi solidną podstawę do samodzielnego projektowania instalacji telekomunikacyjnych. Szczególną uwagę należy zwrócić na praktyczne aspekty doboru kategorii kabli i komponentów do konkretnych zastosowań oraz na zasady prowadzenia tras kablowych w różnych typach budynków. Zachęcam do powtórzenia materiału i samodzielnego rozwiązania przykładowych zadań projektowych, które pomogą utrwalić zdobytą wiedzę w praktyce. Kluczowym wnioskiem z modułu jest fakt, że staranne zaprojektowanie infrastruktury okablowania stanowi fundament każdej nowoczesnej sieci komputerowej.

W razie jakichkolwiek wątpliwości lub pytań dotyczących omawianych standardów, komponentów lub zasad projektowania, zapraszam do aktywnego uczestnictwa w dyskusji. Pytania mogą dotyczyć zarówno zagadnień teoretycznych, jak i praktycznych aspektów realizacji instalacji, w tym doboru narzędzi pomiarowych czy interpretacji wyników certyfikacji. Wiedza zdobyta w tym module będzie przydatna podczas kolejnych zajęć poświęconych bardziej zaawansowanym tematom z zakresu projektowania sieci komputerowych, takim jak okablowanie światłowodowe czy centra danych. Życzę powodzenia w dalszym zgłębianiu tajników inżynierii sieciowej i zachęcam do praktycznego stosowania zdobytych umiejętności w codziennej pracy zawodowej oraz projektach akademickich.

Skróty użyte w tym slajdzie:
TIA-568 - amerykańska norma okablowania strukturalnego.
ISO/IEC 11801 - międzynarodowa norma okablowania strukturalnego.

Schemat rozszycia T568B jest obecnie najczęściej stosowanym standardem okablowania w Europie i Ameryce Północnej, zarówno w instalacjach komercyjnych, jak i prywatnych, wypierając starszy standard T568A w większości nowych projektów. Określa on kolejność przewodów w złączu RJ45, gdzie pary pomarańczowa i zielona zajmują piny odpowiednio 1-2 oraz 3-6, które są używane do transmisji danych w sieciach Ethernet 10BASE-T i 100BASE-TX. Pary niebieska i brązowa są przeznaczone dla aplikacji wykorzystujących wszystkie cztery pary, takich jak Gigabit Ethernet (1000BASE-T), 10 Gigabit Ethernet (10GBASE-T) oraz Power over Ethernet we wszystkich standardach PoE, PoE+ i PoE++. Konsekwentne stosowanie tego samego standardu w całej instalacji jest kluczowe dla jej prawidłowego działania, ponieważ mieszanie standardów w różnych gniazdach prowadzi do błędów w mapowaniu połączeń i uniemożliwia poprawną transmisję sygnałów. W praktyce oznacza to, że projektant powinien wybrać jeden standard na etapie projektu i wymagać od instalatorów jego konsekwentnego stosowania we wszystkich złączach w całym budynku.

Różnica między T568B a T568A polega na zamianie miejscami pary pomarańczowej i zielonej, co nie wpływa na parametry transmisyjne ani funkcjonalność toru kablowego, ale uniemożliwia mieszanie obu standardów w tej samej instalacji bez ryzyka błędów połączeń. Kabel wykonany według tego samego standardu na obu końcach nazywany jest kablem prostym (straight-through) i służy do łączenia różnych urządzeń, takich jak komputer z przełącznikiem lub router z modemem. Kabel krosowany (crossover), w którym jeden koniec jest w standardzie T568A, a drugi w T568B, był dawniej niezbędny do bezpośredniego łączenia dwóch takich samych urządzeń, ale współczesne interfejsy sieciowe obsługują funkcję Auto-MDIX i automatycznie wykrywają typ kabla, dostosowując konfigurację pinów. W praktyce zaleca się wybór standardu T568B dla wszystkich nowych instalacji ze względu na jego dominującą pozycję rynkową oraz szerszą kompatybilność z gotowymi kablami krosowymi dostępnymi w sprzedaży detalicznej.

Skróty użyte w tym slajdzie:
T568B - schemat rozszycia przewodów w złączu RJ45 - najczęściej stosowany standard.
RJ45 - 8-pinowe złącze modułowe skrętki.
Auto-MDIX - funkcja automatycznego wykrywania typu kabla i dostosowania pinów interfejsu.
PoE - Power over Ethernet - zasilanie urządzeń przez okablowanie z użyciem wszystkich par.

Schemat rozszycia T568A jest alternatywnym standardem okablowania względem T568B, różniącym się zamianą miejscami pary zielonej i pomarańczowej. W standardzie T568A para zielona zajmuje piny 1 i 2, a para pomarańczowa piny 3 i 6, co jest odwrotnością schematu T568B. Standard T568A jest wymagany w projektach realizowanych na zlecenie rządu Stanów Zjednoczonych oraz w niektórych instytucjach publicznych, ale w komercyjnych instalacjach europejskich jest rzadko spotykany. Mimo różnic w kolejności przewodów, oba standardy są funkcjonalnie równoważne i zapewniają identyczne parametry transmisyjne przy zachowaniu odpowiedniej jakości wykonania. Wybór między T568A a T568B powinien być podyktowany przede wszystkim polityką obowiązującą w danej organizacji oraz wymaganiami specyfikacji projektowej.

Kabel krosowany, mający na jednym końcu złącze w standardzie T568A, a na drugim w T568B, był dawniej niezbędny do bezpośredniego łączenia dwóch komputerów lub dwóch przełączników bez użycia portu uplink. Współczesne interfejsy sieciowe wyposażone w funkcję Auto-MDIX automatycznie wykrywają typ kabla i dostosowują konfigurację pinów, co czyni kable krosowane przestarzałymi w większości zastosowań. W nowych instalacjach zaleca się wybór jednego standardu, najlepiej T568B jako dominującego w Europie, i konsekwentne stosowanie go w całej infrastrukturze. Niezależnie od wybranego standardu, kluczowe jest zachowanie zgodności w ramach całej instalacji oraz staranne wykonanie złącz zgodnie ze specyfikacją producenta. Warto również pamiętać, że mieszanie obu standardów w obrębie jednej sieci może prowadzić do trudnych do zdiagnozowania problemów z transmisją.

Skróty użyte w tym slajdzie:
T568A - schemat rozszycia przewodów w złączu RJ45 - wariant A.
T568B - schemat rozszycia przewodów w złączu RJ45 - wariant B.
Auto-MDIX - funkcja automatycznego wykrywania typu kabla (prostego/krosowanego).

Oznaczenia kabli ekranowanych według normy ISO/IEC 11801 opierają się na przejrzystym systemie XX/YTP, który precyzyjnie określa rodzaj ekranowania zarówno poszczególnych par, jak i całego kabla. Symbol U/UTP oznacza kabel całkowicie nieekranowany, czyli popularną skrętkę UTP stosowaną w standardowych środowiskach biurowych bez silnych zakłóceń elektromagnetycznych. F/UTP to kabel z foliowym ekranem wokół wszystkich par, chroniący przed zakłóceniami zewnętrznymi, ale nie między samymi parami. U/FTP posiada każdą parę w indywidualnym ekranie z folii bez ekranu ogólnego, co zapewnia ochronę przed przesłuchami między parami. Kategoria ekranowania ma również wpływ na maksymalną długość odcinka kabla oraz dopuszczalne promienie gięcia podczas instalacji. W praktyce oznaczenia te są uzupełniane o dodatkowe informacje, takie jak kategoria transmisyjna, średnica przewodu oraz typ powłoki zewnętrznej zgodny z warunkami pożarowymi.

S/FTP to najbardziej zaawansowany typ ekranowania, łączący indywidualne ekrany z folii wokół każdej pary z dodatkowym oplotem z siatki drucianej wokół całego kabla. Zapewnia on najwyższy poziom ochrony zarówno przed zakłóceniami zewnętrznymi, jak i przesłuchami między parami. Kable ekranowane wymagają prawidłowego uziemienia na obu końcach, ponieważ nieuziemione ekranowanie działa jak antena i może pogorszyć parametry transmisyjne. W środowiskach przemysłowych i w pobliżu silników elektrycznych zaleca się stosowanie kabli S/FTP. Dobór odpowiedniego typu ekranowania powinien uwzględniać nie tylko poziom zakłóceń w danym otoczeniu, ale także koszty instalacji i dostępność odpowiednich akcesoriów montażowych. Należy również pamiętać, że kable ekranowane wymagają zastosowania dedykowanych złączy i paneli krosowych zapewniających ciągłość ekranowania na całej drodze sygnału.

Skróty użyte w tym slajdzie:
U/UTP - kabel całkowicie nieekranowany (popularna skrętka UTP).
F/UTP - kabel z ekranem z folii wokół wszystkich par (nazywany też FTP).
U/FTP - kabel z każdą parą w osobnym ekranie z folii, bez ekranu całościowego.
S/FTP - kabel z każdej pary w folii i dodatkowym oplocie z siatki wokół całości.
ISO/IEC 11801 - międzynarodowa norma definiująca zapis XX/YTP.

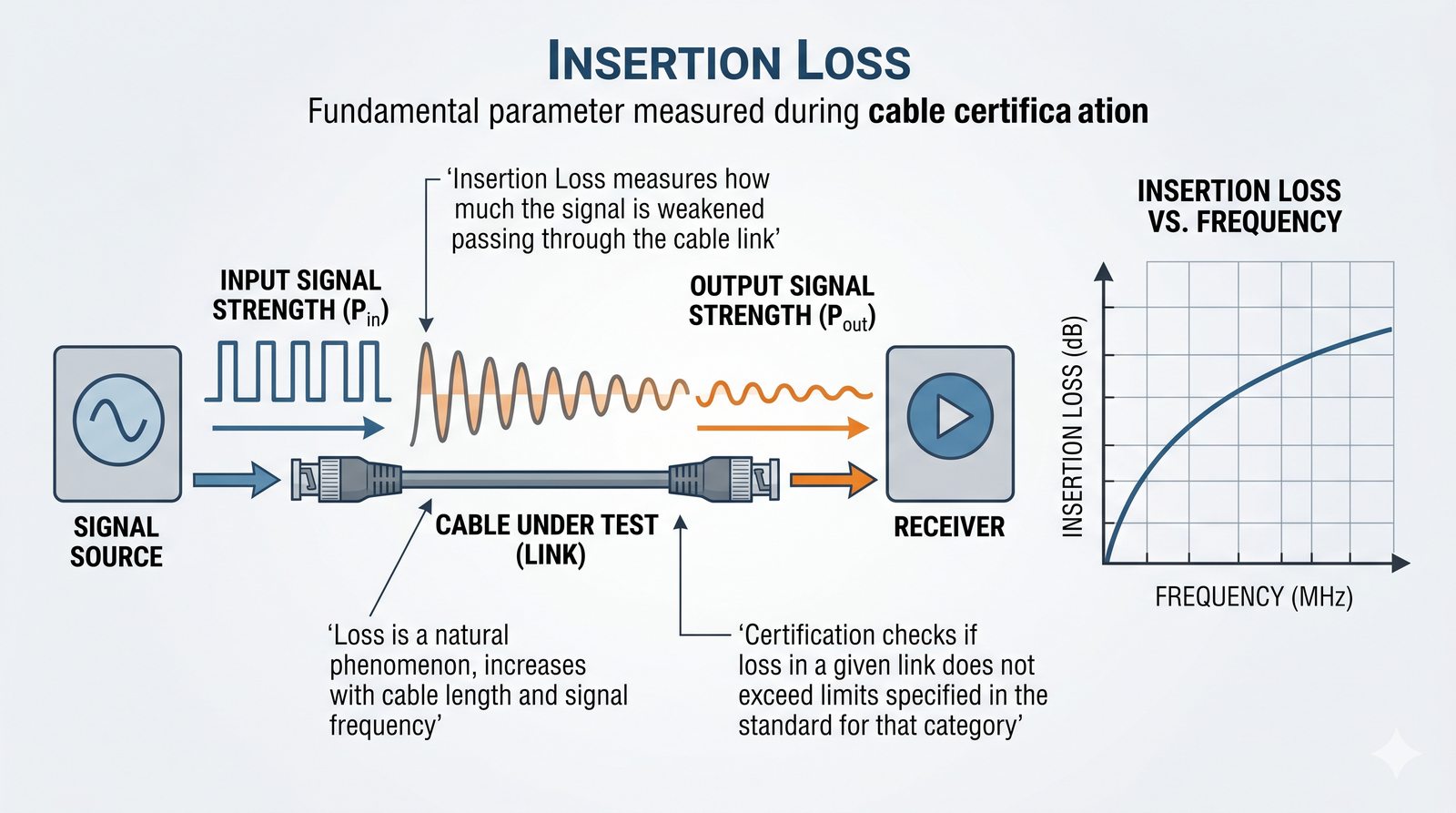

Tłumienie wtrąceniowe, znane również jako Insertion Loss, jest jednym z najważniejszych parametrów mierzonych podczas certyfikacji okablowania strukturalnego. Określa ono stopień osłabienia sygnału podczas jego podróży od nadajnika do odbiornika przez cały tor kablowy. Tłumienie jest zjawiskiem naturalnym i nieuniknionym, które rośnie wraz z długością kabla oraz częstotliwością transmitowanego sygnału. Ponadto wzrost temperatury otoczenia powoduje zwiększenie tłumienia, co może prowadzić do przekroczenia dopuszczalnych wartości w nieklimatyzowanych pomieszczeniach, zwłaszcza na poddaszach i w korytarzach technicznych. Normy dla każdej kategorii okablowania określają maksymalne dopuszczalne tłumienie dla danego pasma częstotliwości, a ich przekroczenie skutkuje negatywnym wynikiem certyfikacji.

Podczas certyfikacji miernik porównuje zmierzone tłumienie z limitami zdefiniowanymi w normie dla danej kategorii, a wynik podawany jest w decybelach z określeniem marginesu względem progu. Pozytywny wynik testu oznacza, że tłumienie w całym paśmie nie przekracza wartości granicznych. W praktyce projektowej należy uwzględnić nie tylko tłumienie samego kabla, ale także wkład wszystkich złączy, paneli krosowniczych i kabli krosowych, które łącznie mogą stanowić znaczącą część budżetu mocy. Sumaryczne tłumienie kanału o długości 100 metrów dla kategorii 6A nie może przekroczyć około 49 dB przy 500 MHz (według TIA-568.2-D), a dla kategorii 7 wartości te są jeszcze bardziej restrykcyjne. Dlatego tak istotne jest stosowanie komponentów tej samej kategorii i producenta, aby zminimalizować dodatkowe tłumienie na złączach.

Skróty użyte w tym slajdzie:
Insertion Loss - tłumienie wtrąceniowe - osłabienie sygnału w torze transmisyjnym.

Przesłuch zbliżny NEXT jest jednym z najbardziej krytycznych parametrów decydujących o jakości transmisji w okablowaniu miedzianym. Zjawisko to polega na indukowaniu się sygnału nadawanego w jednej parze przewodów w sąsiednich parach tego samego kabla, co powoduje zakłócenia i może prowadzić do błędów transmisji. NEXT jest mierzony na tym samym końcu kabla, z którego nadawany jest sygnał, i ma największą wartość w pobliżu nadajnika, gdzie sygnał zakłócający jest najsilniejszy. Wartość NEXT wyrażana jest w decybelach i maleje wraz ze wzrostem częstotliwości, dlatego testy wykonuje się w pełnym paśmie częstotliwości danej kategorii. Im wyższa wartość NEXT w decybelach, tym lepsza odporność kabla na przesłuchy, a wartości poniżej pewnego progu oznaczają niespełnienie wymagań normy. Producenci kabli stale udoskonalają geometrię skrętu par oraz jakość izolacji, aby poprawić parametry NEXT w coraz wyższych pasmach częstotliwości.

Głównymi przyczynami problemów z NEXT są niska jakość złączy oraz niestaranny montaż, szczególnie zbyt długie rozwinięcie skrętu par przy zakończaniu kabla. Normy zalecają, aby długość rozwiniętej pary na złączu nie przekraczała 13 mm, ponieważ dłuższy odcinek pozbawiony skrętu znacząco pogarsza parametry przesłuchowe. Parametr PS NEXT uwzględnia sumę przesłuchów ze wszystkich par, co lepiej odzwierciedla rzeczywiste warunki pracy kabla. Dla okablowania kategorii 6A wymagane jest, aby PS NEXT na częstotliwości 500 MHz wynosił co najmniej około 29,5 dB (TIA-568.2-D). W praktyce testy NEXT wykonuje się za pomocą certyfikowanych mierników, które automatycznie generują raport porównawczy z wymaganiami normy. Systematyczne testowanie każdego toru transmisyjnego pozwala wykryć i wyeliminować problemy montażowe jeszcze przed oddaniem instalacji do użytku.

Skróty użyte w tym slajdzie:
NEXT - Near-End Crosstalk - przesłuch zbliżny mierzony na końcu nadawania.
PS NEXT - Power Sum NEXT - suma przesłuchów zbliżnych ze wszystkich par.

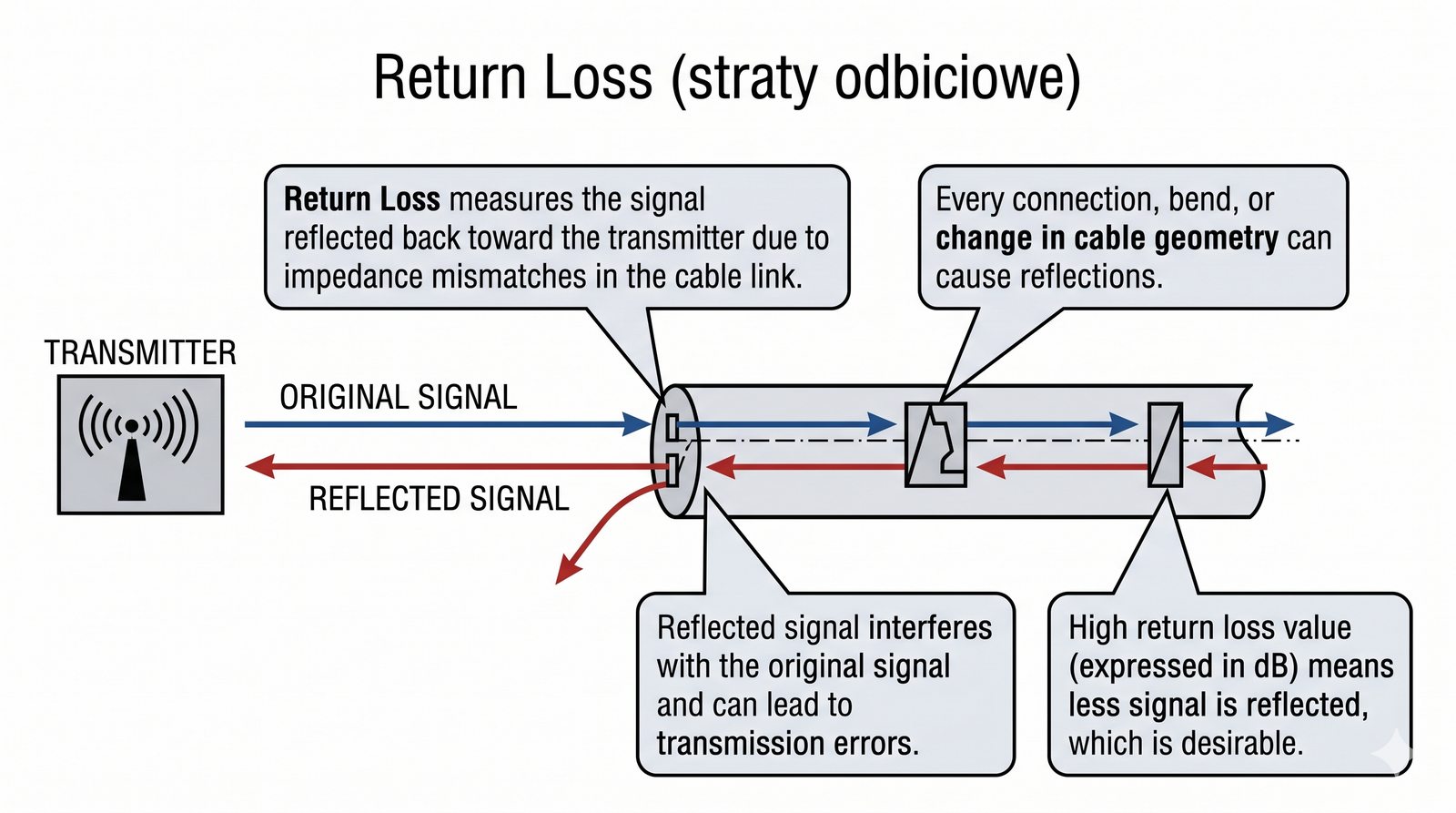

Straty odbiciowe, zwane Return Loss, są miarą sygnału, który zostaje odbity z powrotem w kierunku nadajnika z powodu niedopasowania impedancji w torze kablowym. Każda zmiana impedancji charakterystycznej kabla, spowodowana przez złącza, zagięcia, uszkodzenia mechaniczne lub nieprawidłowy montaż, powoduje odbicie części energii sygnału. Odbity sygnał wraca do nadajnika i interferuje z sygnałem oryginalnym, co może prowadzić do zniekształceń i błędów transmisji. Wysoka wartość strat odbiciowych, wyrażana w decybelach, oznacza, że tylko niewielka część sygnału jest odbijana, co jest pożądaną sytuacją. Im wyższa wartość RL, tym lepsze dopasowanie impedancyjne w torze transmisyjnym i mniejsze ryzyko zakłóceń sygnału. W praktyce inżynierskiej dąży się do uzyskania jak najwyższych wartości strat odbiciowych, szczególnie w krytycznych punktach sieci, takich jak połączenia międzysegmentowe i punkty dystrybucyjne.

W okablowaniu miedzianym głównym źródłem odbić są złącza RJ45, gdzie dochodzi do zmiany geometrii przewodów oraz niedokładności w dopasowaniu impedancji. Dla kabli kategorii 6A minimalna wartość RL przy 500 MHz powinna wynosić około 8 dB, a dla niższych częstotliwości wartości te są wyższe. W praktyce przy niższych częstotliwościach, rzędu 100 MHz, wymagane wartości RL sięgają nawet 30 dB, co znacznie ogranicza zjawisko odbić. W światłowodach straty odbiciowe są szczególnie ważne w sieciach jednomodowych, gdzie stosuje się złącza APC o kącie nachylenia 8 stopni, minimalizujące odbicia wsteczne. W światłowodach wielomodowych złącza PC i UPC również zapewniają akceptowalny poziom strat odbiciowych, choć niższy niż w rozwiązaniach APC. Podczas certyfikacji mierzone są straty odbiciowe dla każdej pary, a wynik musi spełniać wymagania normy dla danej kategorii. Niedotrzymanie wymaganych wartości RL skutkuje negatywnym wynikiem certyfikacji i koniecznością lokalizacji oraz usunięcia źródła odbić.

Skróty użyte w tym slajdzie:
Return Loss - straty odbiciowe - miara sygnału odbijanego od niedopasowań toru.
RL - skrót od Return Loss - straty odbiciowe.
APC - Angled Physical Contact - złącze z czołem nachylonym pod kątem 8°, minimalizujące odbicia.
UPC - Ultra Physical Contact - polerowanie złącza o niskich stratach odbiciowych.

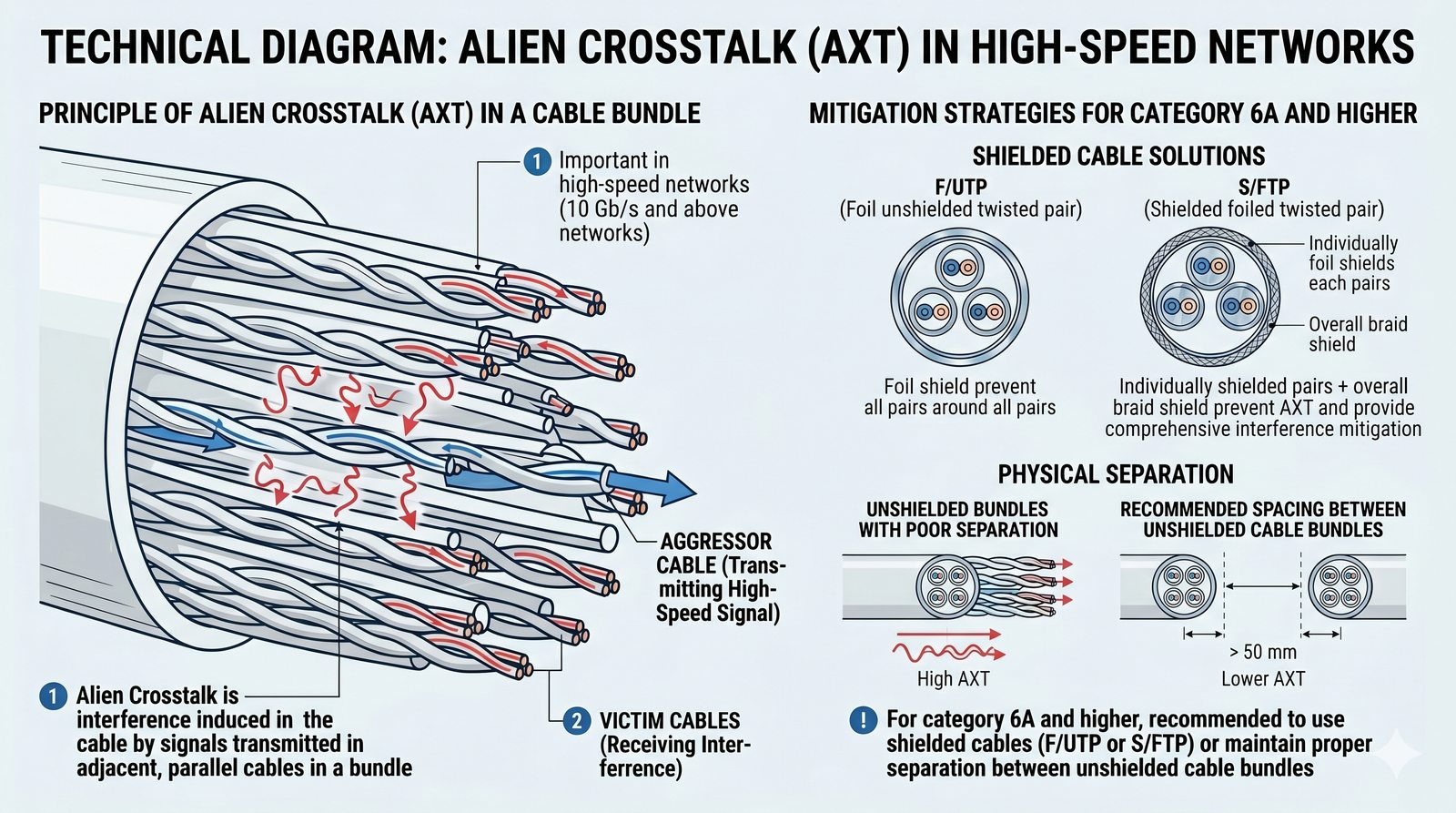

Przesłuch obcy jest zjawiskiem szczególnie istotnym w sieciach o wysokich prędkościach transmisji, począwszy od 10 Gb/s w górę. W przeciwieństwie do przesłuchu NEXT, który dotyczy interferencji między parami w tym samym kablu, przesłuch obcy powstaje między sąsiednimi kablami ułożonymi równolegle w wiązkach lub korytkach kablowych. Zjawisko to staje się krytyczne przy wyższych częstotliwościach, ponieważ sygnał z jednego kabla może indukować się w drugim kablu, powodując zakłócenia trudne do wyeliminowania. Dlatego właśnie dla okablowania kategorii 6A i wyższych normy nakładają szczególne wymagania dotyczące kontroli przesłuchu obcego. W odróżnieniu od przesłuchów wewnątrz kabla, przesłuchu obcego nie da się zredukować poprzez poprawę jakości złączy, ponieważ jego źródłem jest sąsiedni kabel, a nie niedoskonałość własnego toru transmisyjnego. Z tego powodu projektanci sieci muszą uwzględniać układ wiązek kablowych już na etapie planowania infrastruktury.

Najskuteczniejszym sposobem walki z przesłuchem obcym jest stosowanie kabli ekranowanych, takich jak F/UTP lub S/FTP, które zapewniają barierę elektromagnetyczną między sąsiednimi kablami. W przypadku stosowania kabli nieekranowanych UTP należy zachować odpowiednie odstępy między wiązkami kabli, a także unikać równoległego prowadzenia dużej liczby kabli na długich odcinkach. Normy określają maksymalną liczbę kabli w wiązce oraz minimalne odstępy między wiązkami dla różnych typów okablowania. Testowanie przesłuchu obcego wymaga specjalistycznych mierników i jest wykonywane tylko w uzasadnionych przypadkach. W praktyce laboratoryjnej symuluje się najgorszy przypadek, w którym wszystkie sąsiednie kable pracują z maksymalną mocą nadawczą, co pozwala określić rzeczywisty margines bezpieczeństwa instalacji. Producenci często podają wartości przesłuchu obcego w kartach katalogowych kabli, co ułatwia porównanie różnych produktów przed zakupem.

Skróty użyte w tym slajdzie:
NEXT - Near-End Crosstalk - przesłuch między parami w tym samym kablu.
F/UTP - kabel z foliowym ekranem wokół wszystkich par.
S/FTP - kabel z ekranem każdej pary i oplotem wokół całości.
UTP - Unshielded Twisted Pair - skrętka nieekranowana.

Technologia Power over Ethernet umożliwia przesyłanie energii elektrycznej wraz z danymi przez standardowy kabel skrętki, co eliminuje konieczność stosowania oddzielnych zasilaczy dla urządzeń sieciowych. Standard IEEE 802.3af, znany jako PoE, dostarcza do 15,4 W mocy na porcie, co jest wystarczające dla telefonów IP i prostych kamer monitorujących. Jego następca, IEEE 802.3at PoE+, zwiększa moc do 30 W na porcie, umożliwiając zasilanie punktów dostępowych Wi-Fi i kamer obrotowych. Najnowszy standard IEEE 802.3bt PoE++ dostępny jest w dwóch wariantach: Type 3 oferuje do 60 W, a Type 4 do 90 W mocy pobieranej przez PSE, co przekłada się na ok. 71,3 W dostępnych w punkcie zasilania PD. Każda kolejna generacja PoE rozszerza zakres zastosowań o urządzenia o wyższym poborze mocy, takie jak panele dotykowe, systemy kontroli dostępu czy stacje robocze typu thin client. Wszystkie standardy PoE wykorzystują do przesyłu energii pary przewodów nieużywane do transmisji danych lub pary sygnałowe z jednoczesnym zasilaniem, w zależności od zastosowanego trybu pracy.

Zasilanie PoE ma istotne implikacje dla projektowania okablowania strukturalnego, ponieważ wyższe moce generują ciepło w wiązkach kabli, co może prowadzić do wzrostu tłumienia i pogorszenia parametrów transmisyjnych. Dla instalacji PoE+ i PoE++ zaleca się stosowanie kabli kategorii 6A lub wyższej, które mają lepsze parametry termiczne. Dodatkowo w przypadku wiązek kabli o dużej gęstości należy uwzględnić efekt wzajemnego nagrzewania się przewodów, który może się skumulować i zwiększyć temperaturę wewnątrz kanałów kablowych. Należy również uwzględnić budżet mocy przełącznika PoE oraz sumaryczne zapotrzebowanie energetyczne podłączonych urządzeń. W praktyce projektowej zaleca się pozostawienie co najmniej 20% zapasu budżetu mocy przełącznika na rozbudowę lub awaryjne zasilanie dodatkowych urządzeń. Technologia PoE znajduje zastosowanie w sieciach korporacyjnych, inteligentnych budynkach i systemach IoT. Rozwój standardów PoE sprawia, że staje się ona kluczowym elementem nowoczesnych instalacji sieciowych, umożliwiając elastyczne rozmieszczanie urządzeń bez konieczności prowadzenia osobnej instalacji elektrycznej.

Skróty użyte w tym slajdzie:
PoE - Power over Ethernet - zasilanie urządzeń przez kabel skrętki (IEEE 802.3af).
PoE+ - zasilanie PoE według IEEE 802.3at, do 30 W na porcie.
PoE++ - zasilanie PoE według IEEE 802.3bt, do 90 W na porcie z perspektywy PSE, ok. 71,3 W dla urządzenia (PD).
IEEE 802.3af - standard PoE dostarczający do 15,4 W na porcie.
IEEE 802.3at - standard PoE+ dostarczający do 30 W na porcie.
IEEE 802.3bt - standard PoE++ z wariantami Type 3 (60 W) i Type 4 (90 W PSE / 71,3 W PD).
VDI - Virtual Desktop Infrastructure - infrastruktura wirtualnych pulpitów.

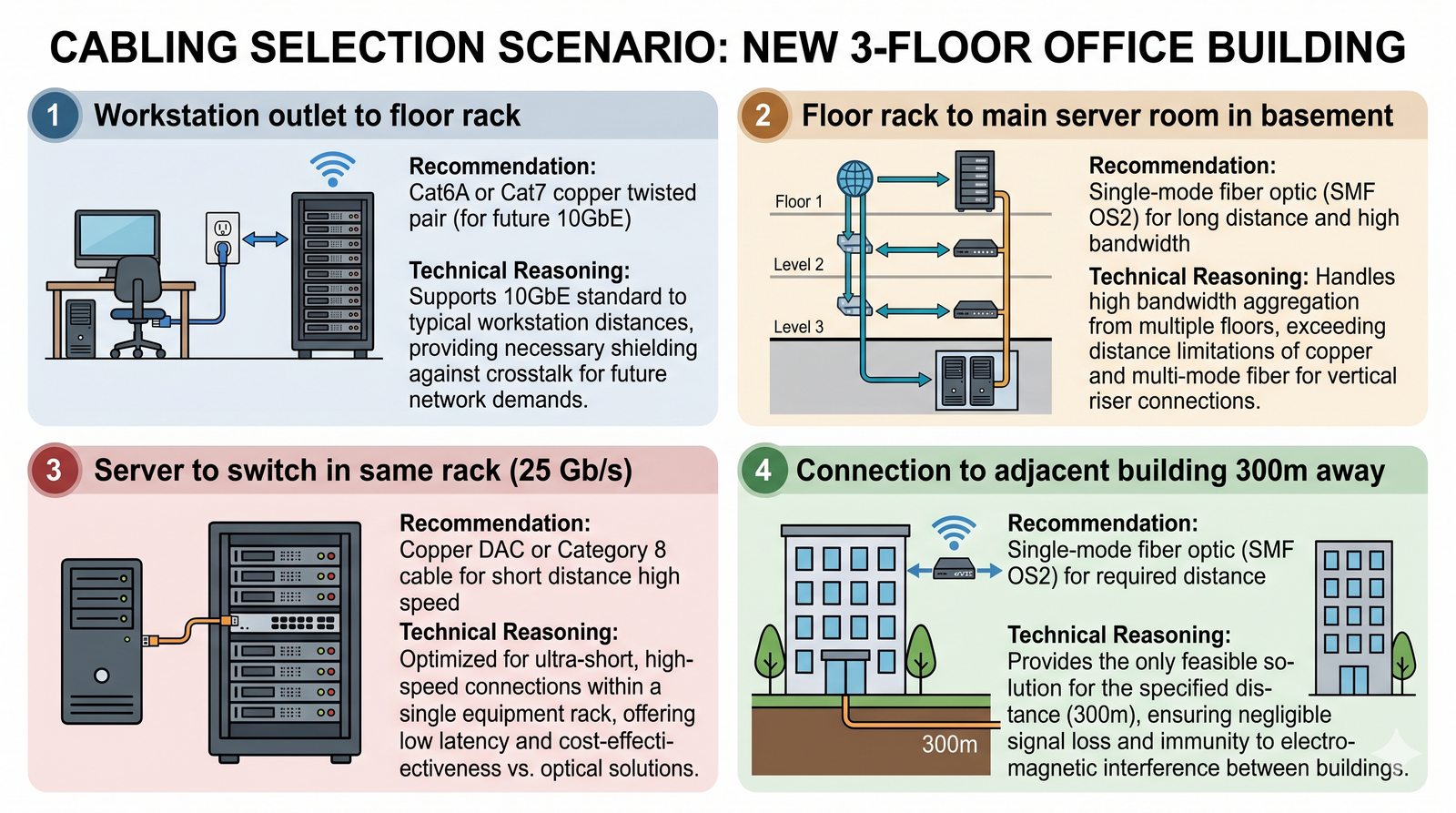

Warsztat projektowy pozwala na praktyczne zastosowanie wiedzy teoretycznej w realistycznym scenariuszu projektowania sieci dla trzypiętrowego biurowca. Uczestnicy muszą rozwiązać cztery kluczowe zadania projektowe, z których każde wymaga doboru odpowiedniego medium transmisyjnego i kategorii okablowania. Dla połączenia gniazdka na stanowisku pracy z szafą piętrową standardowym wyborem jest skrętka kategorii 6A, która zapewnia przepustowość 10 Gb/s na pełnym dystansie 100 metrów. Połączenie szafy piętrowej z główną serwerownią powinno być zrealizowane za pomocą światłowodu wielomodowego OM4, który oferuje wystarczającą przepustowość dla szkieletu sieci. Alternatywnie można rozważyć światłowód OM5, który obsługuje transmisję z wykorzystaniem multipleksacji falowej na krótkich dystansach, co zwiększa elastyczność przyszłej rozbudowy. Każde zadanie warsztatowe zawiera dodatkowe ograniczenia, takie jak budżet, dostępność materiałów oraz wymagania dotyczące zachowania ciągłości działania sieci podczas modernizacji.

Połączenie serwera z przełącznikiem w tej samej szafie przy wymaganej przepustowości 25 Gb/s najlepiej zrealizować za pomocą kabla DAC, który jest tanim i energooszczędnym rozwiązaniem na krótkie dystanse. Połączenie z sąsiednim budynkiem oddalonym o 300 metrów wymaga zastosowania światłowodu jednomodowego OS2, który zapewnia transmisję na taką odległość bez utraty jakości sygnału. Warsztat uczy podejmowania świadomych decyzji projektowych z uwzględnieniem kosztów, wydajności i przyszłej skalowalności. Gotowe projekty można porównać z rozwiązaniami wzorcowymi przygotowanymi przez prowadzącego. Dodatkowym elementem warsztatu jest analiza studium przypadku awarii istniejącej instalacji, co pozwala wyciągnąć wnioski na temat najczęstszych błędów projektowych. Po zakończeniu części projektowej następuje dyskusja grupowa, podczas której uczestnicy mogą uzasadnić swoje decyzje i przedyskutować alternatywne podejścia z innymi zespołami.

Skróty użyte w tym slajdzie:
Cat 6A - kategoria skrętki 6A - standard dla okablowania poziomego (10 Gb/s na 100 m).
OM4 - kategoria światłowodu wielomodowego dla szkieletu sieci.
OM5 - kategoria światłowodu wielomodowego z obsługą SWDM.
DAC - Direct Attach Copper - kabel miedziany do krótkich połączeń 25 Gb/s.
OS2 - kategoria światłowodu jednomodowego do transmisji na 300 m i więcej.

Złote zasady okablowania strukturalnego to praktyczne wskazówki, którymi powinien kierować się każdy projektant i instalator sieci komputerowych. Przede wszystkim należy zawsze projektować z zapasem na przyszłość, wybierając okablowanie o co najmniej jedną kategorię wyższą niż aktualnie wymagana, co zabezpiecza inwestycję przed szybkim zdezaktualizowaniem. Taka strategia pozwala uniknąć kosztownej wymiany okablowania przy kolejnej modernizacji sieci do wyższych prędkości transmisji. Ścisłe przestrzeganie standardów i dobrych praktyk instalacyjnych jest warunkiem koniecznym do uzyskania certyfikacji i gwarancji producenta. Obejmuje to między innymi przestrzeganie promieni gięcia kabli, sił naciągu oraz zachowanie odpowiednich odstępów od źródeł zakłóceń elektromagnetycznych. Dokumentowanie każdego kabla, portu i połączenia w dokumentacji powykonawczej to inwestycja, która zwraca się wielokrotnie podczas eksploatacji i rozbudowy sieci.

Nie należy oszczędzać na komponentach pasywnych, ponieważ stanowią one fundament instalacji, a ich wymiana po zakończeniu prac budowlanych jest najdroższym i najbardziej uciążliwym elementem modernizacji. Wybór paneli krosowych, gniazd i patchcordów renomowanych producentów gwarantuje stabilność parametrów transmisyjnych przez cały okres użytkowania instalacji. Certyfikacja każdego wykonanego toru kablowego za pomocą specjalistycznego miernika jest jedynym obiektywnym sposobem potwierdzenia, że instalacja spełnia wymagane normy. Wyniki certyfikacji powinny być archiwizowane jako integralna część dokumentacji technicznej budynku. Przestrzeganie tych pięciu złotych zasad znacząco zwiększa niezawodność i żywotność infrastruktury telekomunikacyjnej. Inwestycja w jakość na etapie projektowania i instalacji procentuje przez cały okres eksploatacji sieci. Świadomość tych reguł i konsekwentne ich stosowanie wyróżnia profesjonalnych instalatorów i projektantów na konkurencyjnym rynku usług teleinformatycznych.

Skróty użyte w tym slajdzie:
W tym slajdzie nie występują istotne skróty.

Niniejszy slajd kończy moduł dotyczący okablowania strukturalnego i stanowi okazję do podsumowania zdobytej wiedzy oraz wyjaśnienia ewentualnych wątpliwości. Opanowanie zagadnień przedstawionych w module, takich jak standardy TIA-568 i ISO/IEC 11801, hierarchiczna struktura okablowania, rodzaje mediów transmisyjnych oraz parametry transmisyjne, jest niezbędne do samodzielnego projektowania profesjonalnych instalacji telekomunikacyjnych. Zachęcam do powtórzenia najważniejszych pojęć i sprawdzenia swojej wiedzy poprzez rozwiązanie przykładowych pytań kontrolnych. W razie potrzeby można wrócić do konkretnych slajdów, aby utrwalić trudniejsze zagadnienia. Szczególną uwagę warto poświęcić parametrom transmisyjnym takim jak NEXT, ELFEXT i Return Loss, ponieważ ich zrozumienie jest kluczowe przy wyborze odpowiedniej kategorii okablowania. Przygotowane pytania kontrolne obejmują zarówno zagadnienia teoretyczne, jak i praktyczne przypadki doboru medium transmisyjnego do konkretnych zastosowań.

Dziękuję za uwagę i aktywny udział w zajęciach poświęconych projektowaniu okablowania strukturalnego. Życzę powodzenia w dalszym zgłębianiu tajników inżynierii sieciowej i zachęcam do samodzielnego eksperymentowania z projektami instalacji. W praktyce zawodowej umiejętność prawidłowego zaprojektowania infrastruktury kablowej jest jedną z najbardziej cenionych kompetencji inżyniera sieciowego. Zapraszam również na kolejne moduły, które rozszerzą wiedzę o bardziej zaawansowane zagadnienia z zakresu sieci komputerowych. W następnym module omówione zostaną zagadnienia związane z routingiem i przełączaniem, które stanowią naturalne rozwinięcie tematyki okablowania strukturalnego. Osoby zainteresowane dodatkowymi materiałami mogą skontaktować się z prowadzącym w celu uzyskania dostępu do literatury uzupełniającej oraz przykładowych projektów referencyjnych.

Skróty użyte w tym slajdzie:
NEXT - Near-End Crosstalk - przesłuch zbliżny.
ELFEXT - Equal Level Far-End Crosstalk - przesłuch zdalny skorygowany o tłumienie toru.
Return Loss - straty odbiciowe - miara dopasowania impedancyjnego toru.
TIA-568 - amerykańska norma okablowania strukturalnego.
ISO/IEC 11801 - międzynarodowa norma okablowania strukturalnego.
