Planowanie adresacji IP stanowi fundament każdej nowoczesnej infrastruktury sieciowej, bez którego trudno wyobrazić sobie stabilne działanie komunikacji między urządzeniami. Projektanci sieci muszą brać pod uwagę zarówno bieżące potrzeby organizacji, jak i przewidywać przyszły rozwój, aby uniknąć kosztownych przeróbek. W ramach tego modułu zostaną zaprezentowane praktyczne techniki podziału przestrzeni adresowej, które znajdują zastosowanie w rzeczywistych środowiskach produkcyjnych. Szczególny nacisk położono na metody optymalizacji wykorzystania dostępnych adresów, co ma kluczowe znaczenie w erze wyczerpywania się puli IPv4.

Współczesny inżynier sieciowy musi swobodnie poruszać się między światem IPv4 a IPv6, rozumiejąc specyfikę obu protokołów. Materiał zawiera również omówienie mechanizmów przejściowych, które ułatwiają migrację między wersjami protokołu IP. Praktyczne studia przypadków pozwalają na natychmiastowe zastosowanie zdobytej wiedzy w konkretnych scenariuszach projektowych. Znajomość planowania adresacji jest jedną z kluczowych kompetencji wymaganych na rynku pracy w branży IT.

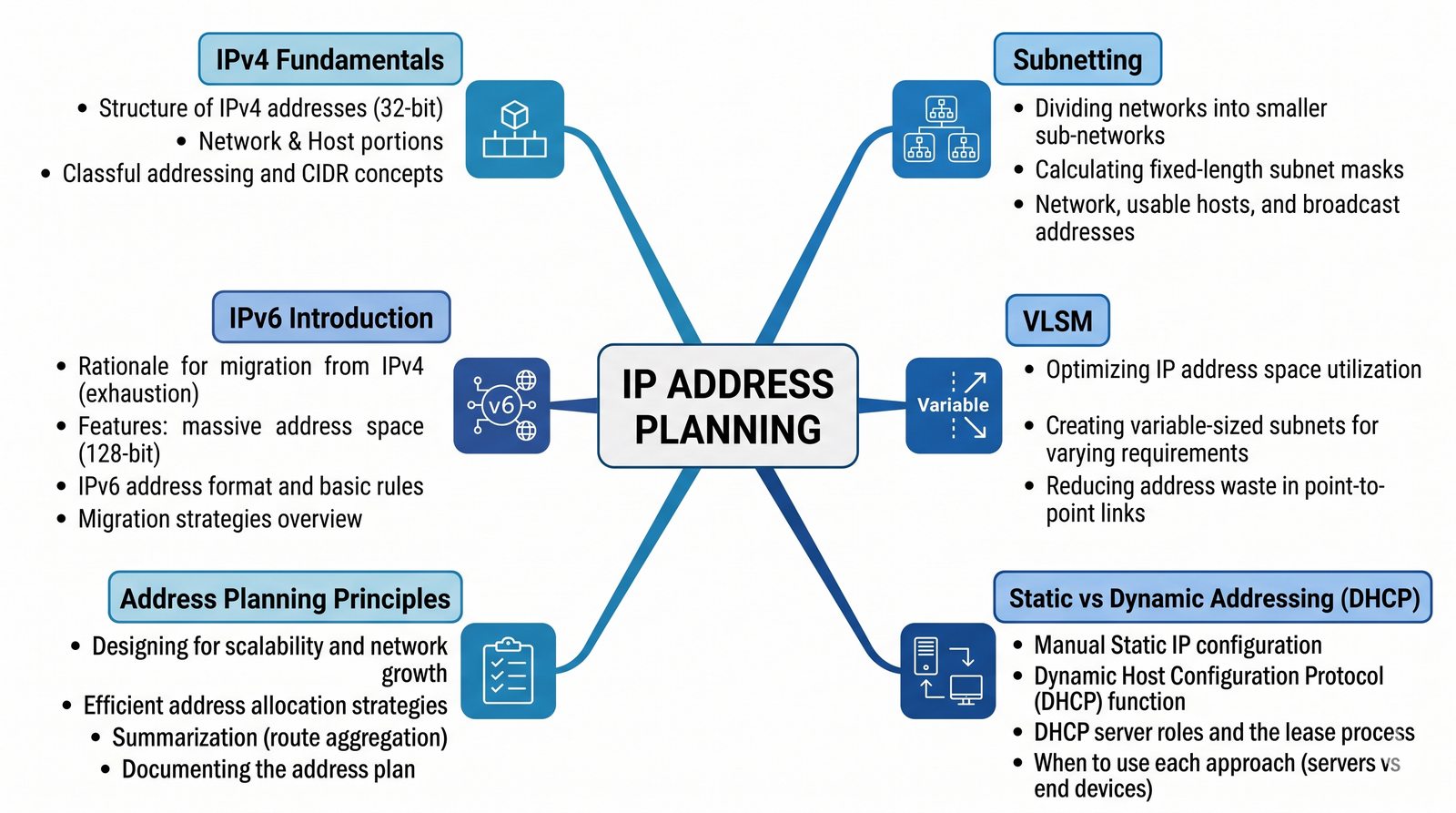

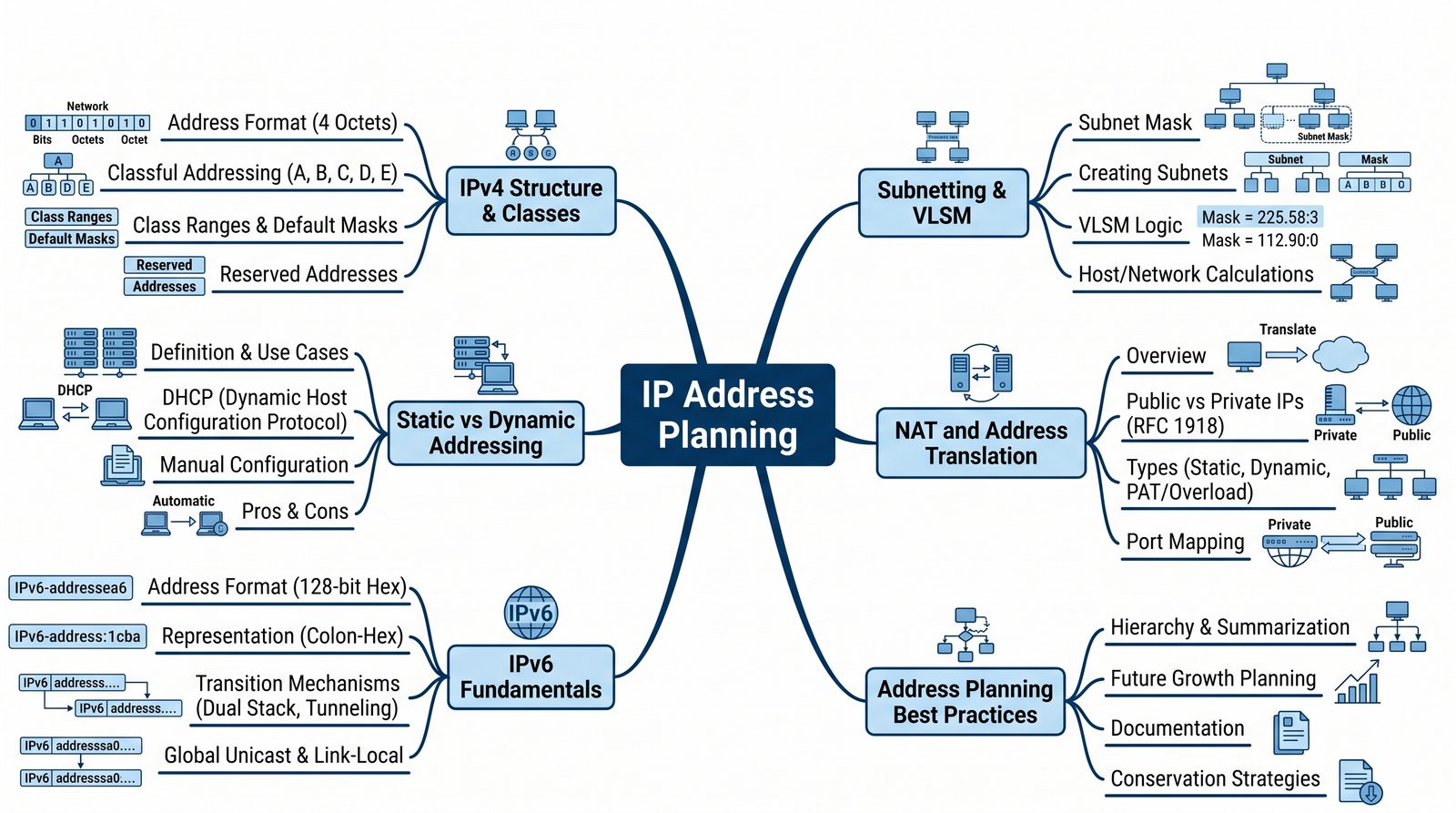

Agenda modułu została skonstruowana w sposób umożliwiający stopniowe budowanie wiedzy od podstawowych pojęć aż po zaawansowane techniki planowania. Rozpoczynamy od przypomnienia budowy adresów IPv4 i historycznego podziału na klasy, co stanowi niezbędną bazę teoretyczną. Następnie przechodzimy do kluczowego zagadnienia, jakim jest podział sieci na podsieci z wykorzystaniem VLSM i CIDR. Kolejne bloki tematyczne dotyczą praktycznych aspektów konfiguracji adresacji statycznej i dynamicznej z użyciem DHCP.

Druga część modułu koncentruje się na protokole IPv6, jego budowie oraz mechanizmach autokonfiguracji SLAAC. Omówione zostaną również metody translacji adresów NAT oraz zasady projektowania hierarchicznych schematów adresacji. Całość wieńczą studia przypadków pochodzące z rzeczywistych wdrożeń w firmach różnej wielkości. Taka struktura gwarantuje, że uczestnik kursu zdobędzie zarówno wiedzę teoretyczną, jak i praktyczne umiejętności.

Adres IP jest fundamentalnym identyfikatorem w sieciach komputerowych, pełniącym rolę analogiczną do adresu pocztowego w tradycyjnej komunikacji. Każde urządzenie podłączone do sieci musi posiadać unikalny adres IP, aby mogło wysyłać i odbierać pakiety danych. W protokole IPv4 adres składa się z trzydziestu dwóch bitów, co daje około czterech miliardów możliwych kombinacji. Ze względu na dynamiczny rozwój Internetu, liczba ta okazała się niewystarczająca już kilkanaście lat temu.

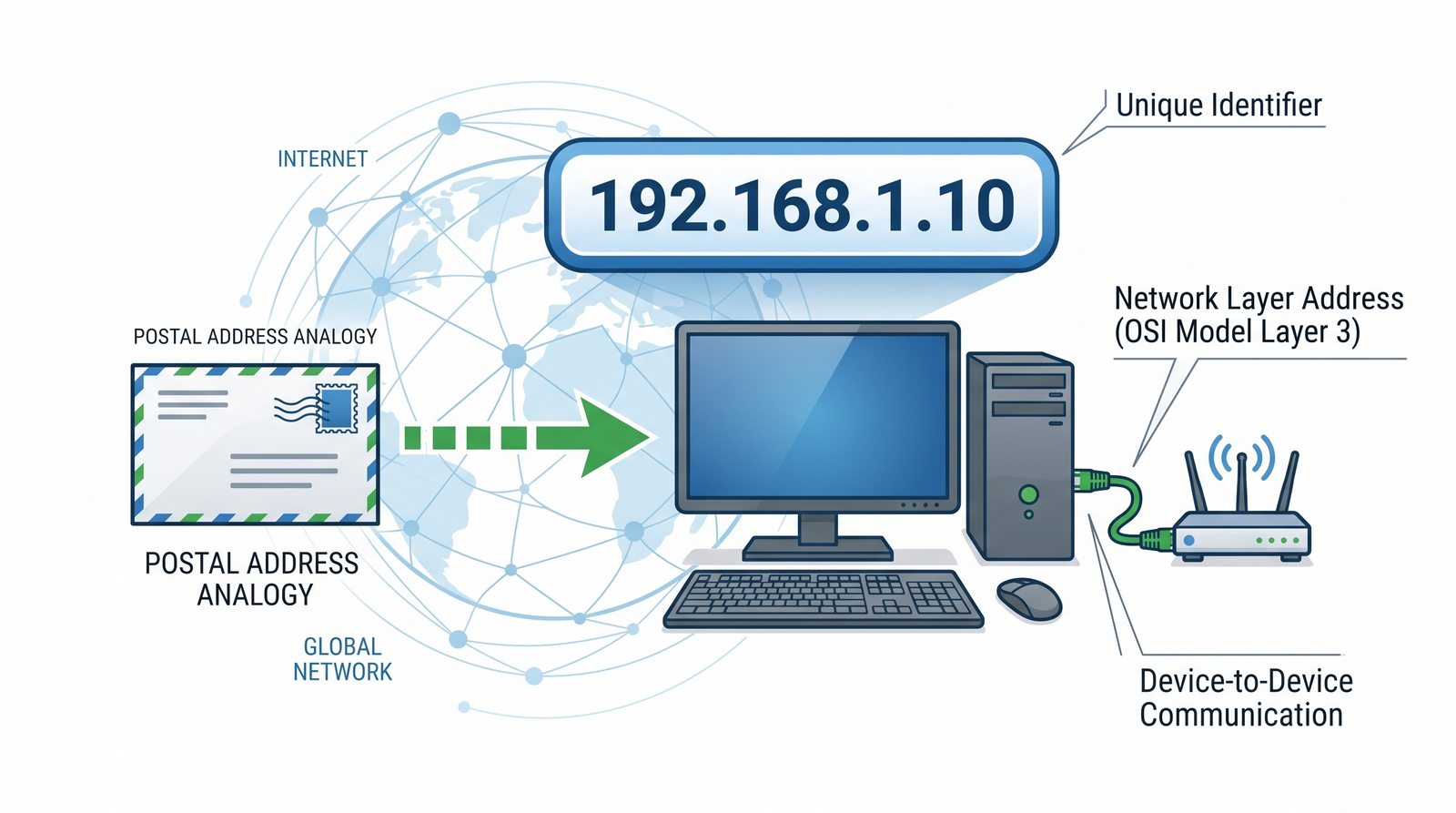

Adresację IP można porównać do systemu numeracji domów w mieście, gdzie część sieciowa wskazuje ulicę, a część hostowa konkretny numer mieszkania. Zrozumienie tej analogii ułatwia przyswojenie zasad podziału na podsieci i maskowania. W praktyce inżynierskiej adresy IP są punktem wyjścia do konfiguracji routingu, firewalli oraz polityk bezpieczeństwa. Bez solidnej znajomości budowy adresów IP trudno wyobrazić sobie efektywne zarządzanie współczesną siecią.

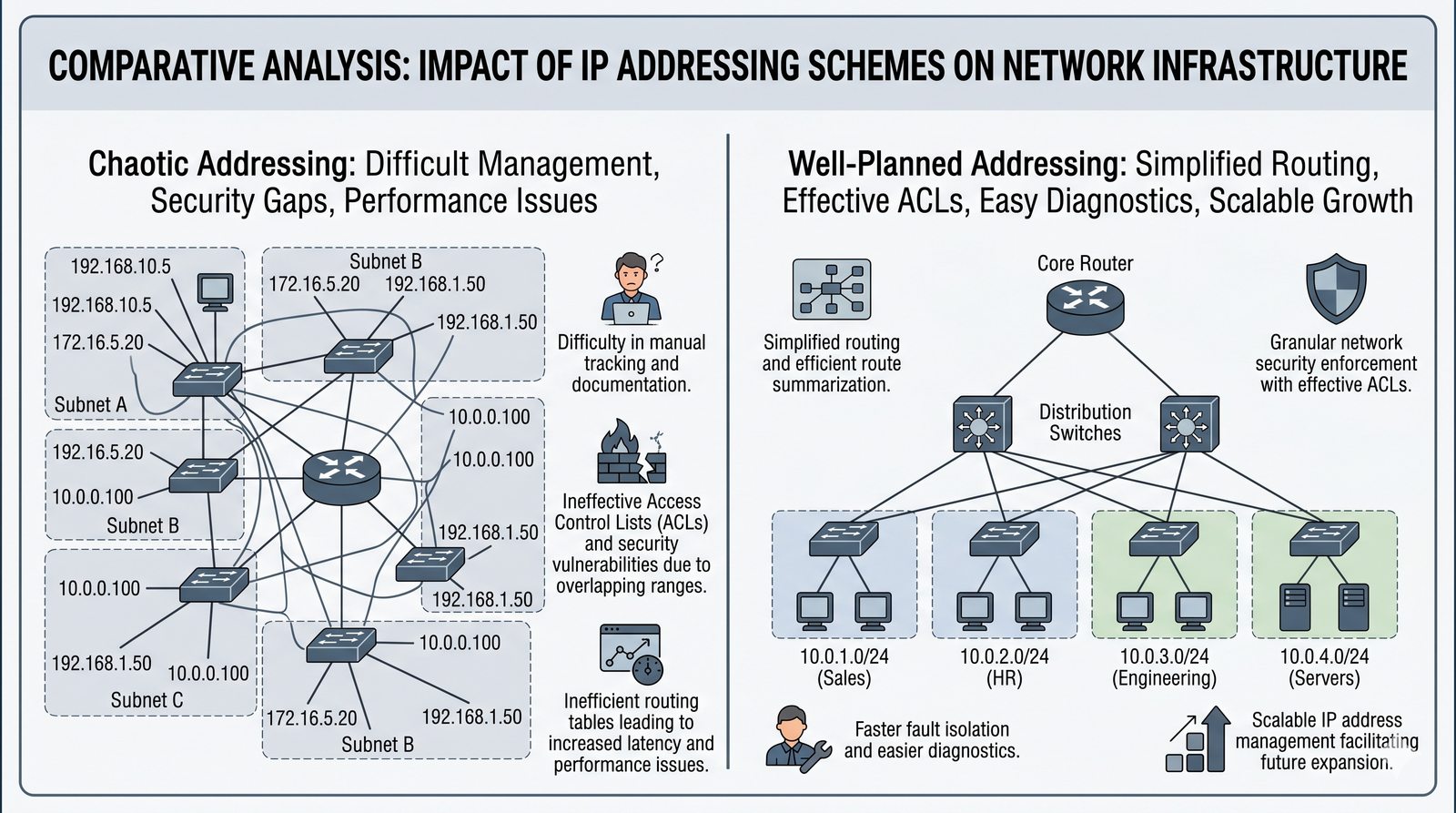

Chaotyczny schemat adresacji IP potrafi sparaliżować działanie nawet najlepiej zaprojektowanej infrastruktury sieciowej, generując kosztowne i czasochłonne problemy. Administratorzy sieci często bagatelizują znaczenie planowania, co w dłuższej perspektywie prowadzi do poważnych komplikacji przy rozbudowie. Hierarchiczna struktura adresacji umożliwia efektywną agregację tras, co przekłada się na mniejsze tablice routingu i szybsze działanie routerów. Przemyślany schemat ułatwia także identyfikację źródła problemów sieciowych poprzez logiczne grupowanie adresów.

Bezpieczeństwo sieci również zyskuje na dobrze zaplanowanej adresacji, ponieważ listy ACL i reguły firewalli można tworzyć w sposób bardziej czytelny i przewidywalny. Re-numeracja sieci, czyli zmiana całego schematu adresacji, jest jednym z najtrudniejszych i najbardziej ryzykownych zadań w administracji. Inwestycja czasu w staranne zaplanowanie adresacji na początku projektu zwraca się wielokrotnie w całym cyklu życia sieci. W branży IT przyjęto zasadę, że każda godzina poświęcona na planowanie oszczędza dziesięć godzin późniejszych problemów.

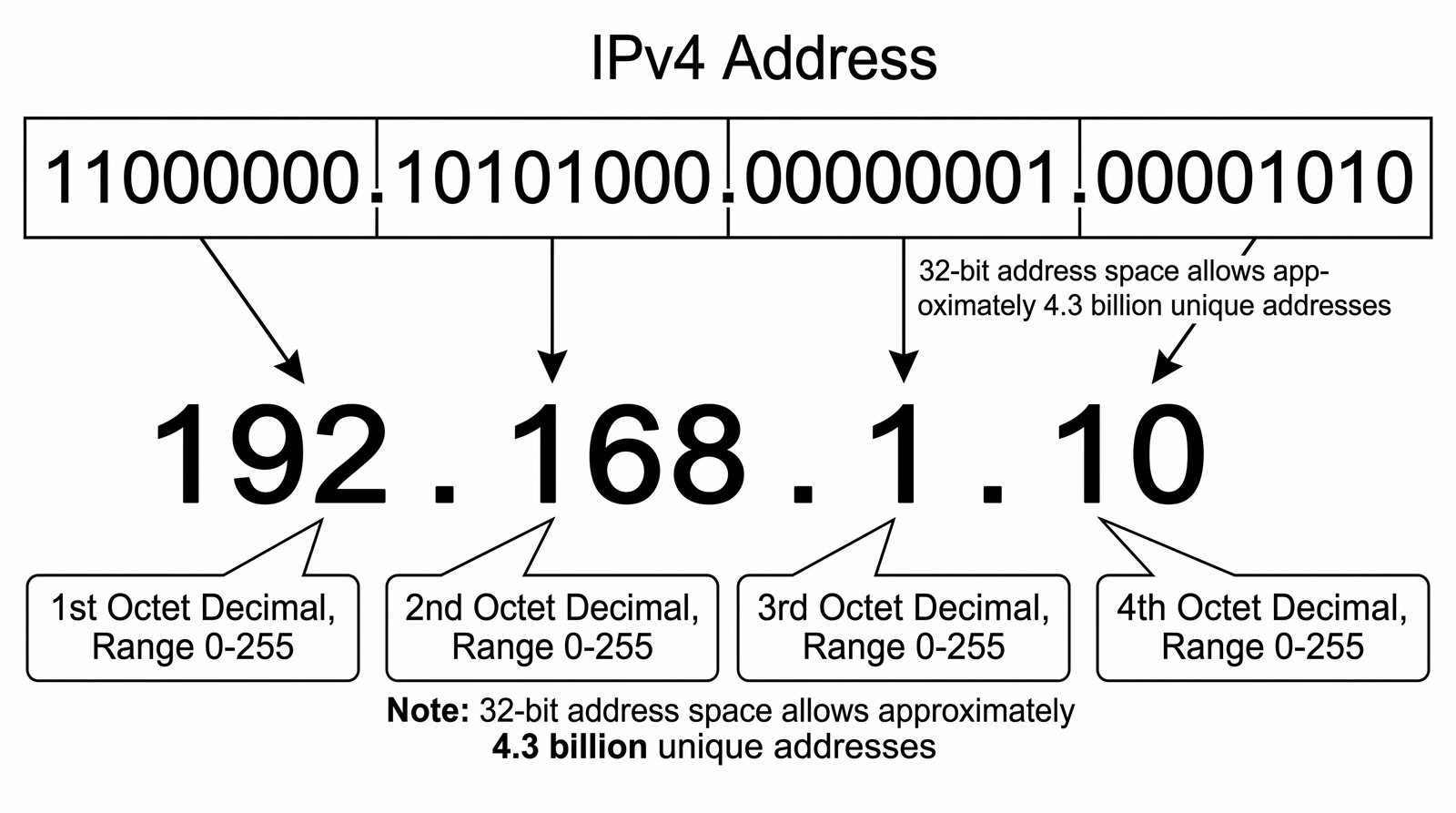

Trzydziestodwubitowy adres IPv4 dzieli się na cztery oktety, z których każdy przyjmuje wartość od 0 do 255 w standardowym zapisie dziesiętnym. Konwersja między postacią binarną a dziesiętną jest niezbędną umiejętnością przy obliczaniu masek i zakresów podsieci. Każdy z czterech oktetów reprezentuje osiem bitów, a ich kombinacja tworzy unikalny identyfikator w skali globalnej lub lokalnej. W praktyce inżynierskiej znajomość zapisu binarnego ułatwia zrozumienie, w jaki sposób maska podsieci oddziela część sieciową od hostowej.

Wartość każdego oktetu można obliczyć, sumując wagi bitów ustawionych na jeden, co jest podstawą działania arytmetyki binarnej. Adresy IPv4 są często zapisywane w notacji prefiksu, na przykład 192.168.1.0/24, co jednoznacznie określa długość maski. Zrozumienie struktury adresu jest kluczowe przy projektowaniu podsieci o różnej wielkości i przeznaczeniu. Praktyczne ćwiczenia z konwersji między systemami liczbowymi znacząco przyspieszają pracę administratora sieci.

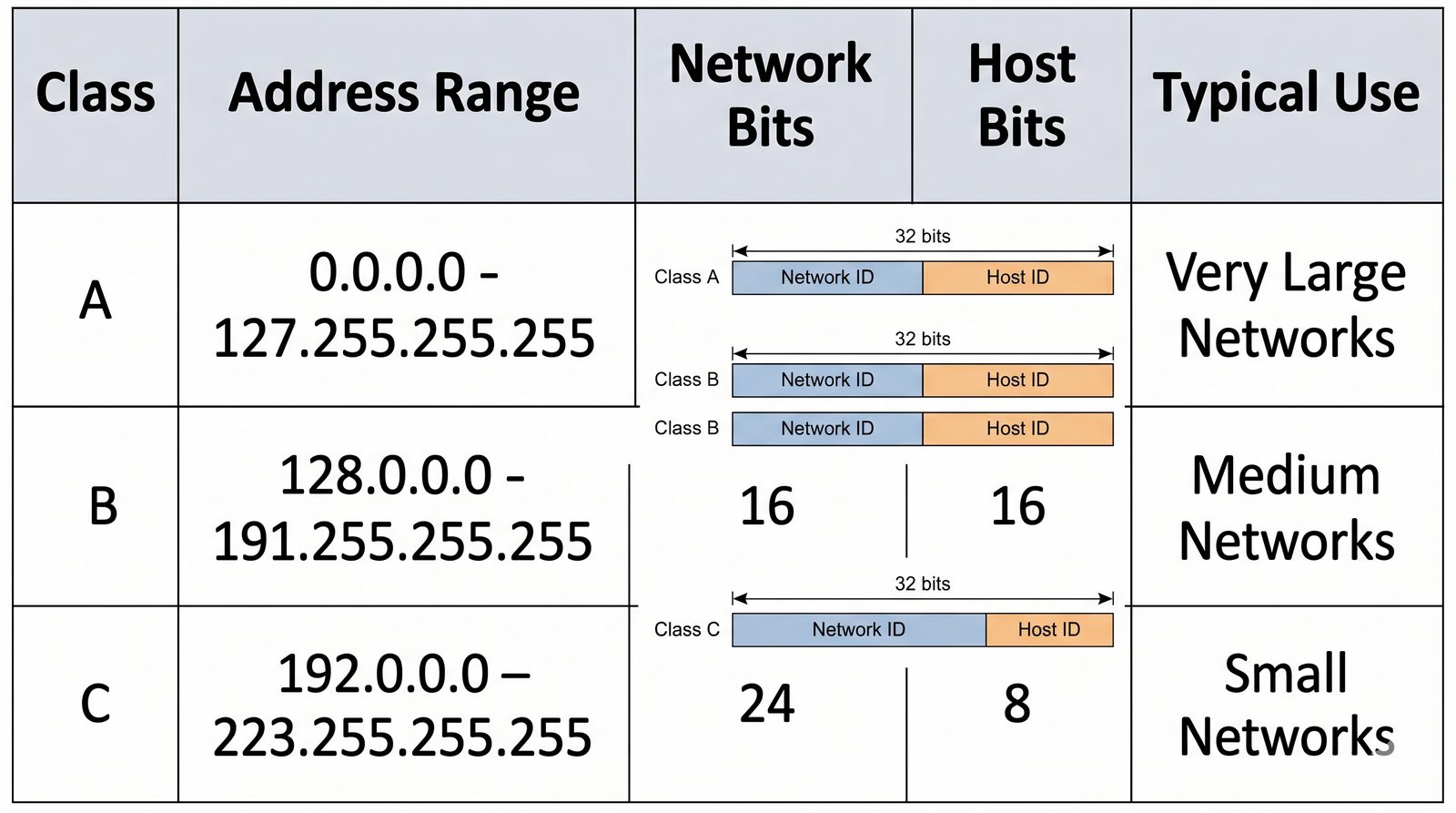

Historyczny podział adresów IPv4 na klasy A, B i C był pierwszą próbą uporządkowania przestrzeni adresowej w początkach Internetu. Klasy te różniły się liczbą bitów przeznaczonych na identyfikację sieci oraz liczbą dostępnych hostów w każdej sieci. System klasowy był jednak niezwykle marnotrawny, ponieważ organizacje otrzymywały całe bloki adresów, których często nie były w stanie wykorzystać. Przykładowo, klasa A oferowała aż 16 milionów adresów, co dla większości firm było zdecydowanie zbyt dużą pulą.

Wprowadzenie CIDR w 1993 roku całkowicie wyeliminowało potrzebę sztywnego podziału na klasy, umożliwiając dowolne maskowanie. Znajomość klas adresów ma jednak znaczenie historyczne i pomaga zrozumieć ewolucję protokołów sieciowych. Współcześnie routery i urządzenia sieciowe domyślnie traktują adresację bezklasowo, co daje pełną elastyczność projektowania. W materiałach do certyfikacji CCNA wciąż pojawiają się pytania o klasy adresów jako element wiedzy podstawowej.

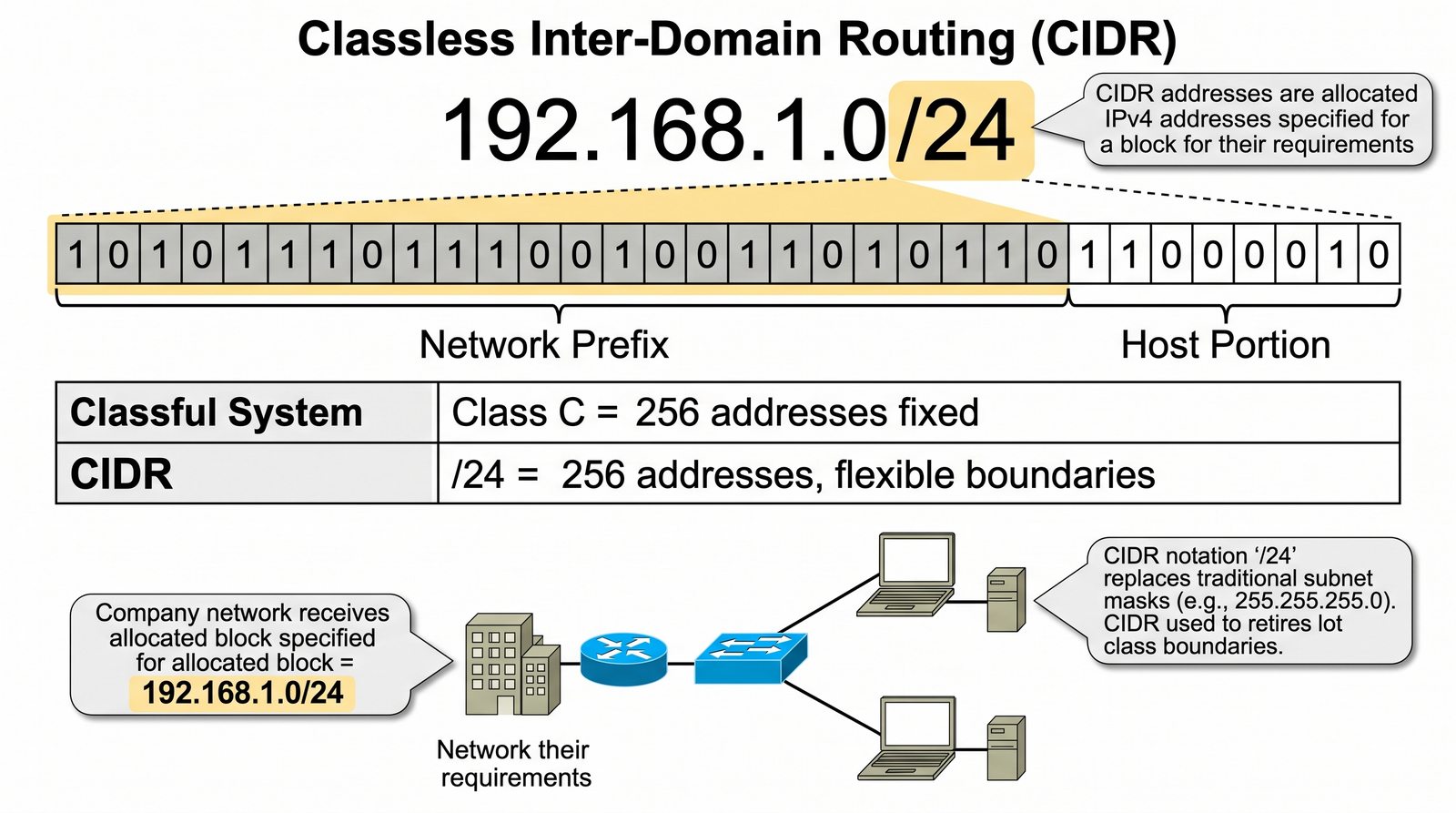

CIDR, czyli bezklasowe trasowanie międzydomenowe, stanowi jeden z najważniejszych przełomów w historii adresacji IP i routingu. Mechanizm ten pozwala na dowolne określenie granicy między częścią sieciową a hostową adresu za pomocą maski o zmiennej długości. Dzięki CIDR możliwe stało się hierarchiczne przydzielanie bloków adresowych przez regionalne rejestry internetowe. Wprowadzenie tej techniki znacząco opóźniło wyczerpanie puli adresów IPv4 poprzez bardziej efektywne gospodarowanie przestrzenią.

Agregacja tras CIDR umożliwia łączenie wielu sąsiadujących prefiksów w jedną trasę, co redukuje rozmiar tablic routingu w całym Internecie. Bez CIDR globalna sieć nie mogłaby funkcjonować w obecnej skali, ponieważ tablice routingu stałyby się niemożliwe do utrzymania. W praktyce inżynierskiej notacja CIDR jest standardem przy opisywaniu podsieci i konfiguracji routerów. Zrozumienie tej koncepcji jest niezbędne dla każdego administratora sieci.

Rozróżnienie między adresami publicznymi a prywatnymi jest kluczowe dla zrozumienia architektury współczesnych sieci komputerowych. Adresy publiczne są unikalne w skali globu i podlegają ścisłej regulacji przez regionalne organizacje zarządzające przydziałem pul. Adresy prywatne natomiast mogą być dowolnie używane w sieciach wewnętrznych, co pozwala na swobodne projektowanie bez konieczności koordynacji z zewnętrznymi rejestrami. Trzy zakresy zdefiniowane w RFC 1918 to 10.0.0.0/8, 172.16.0.0/12 oraz 192.168.0.0/16.

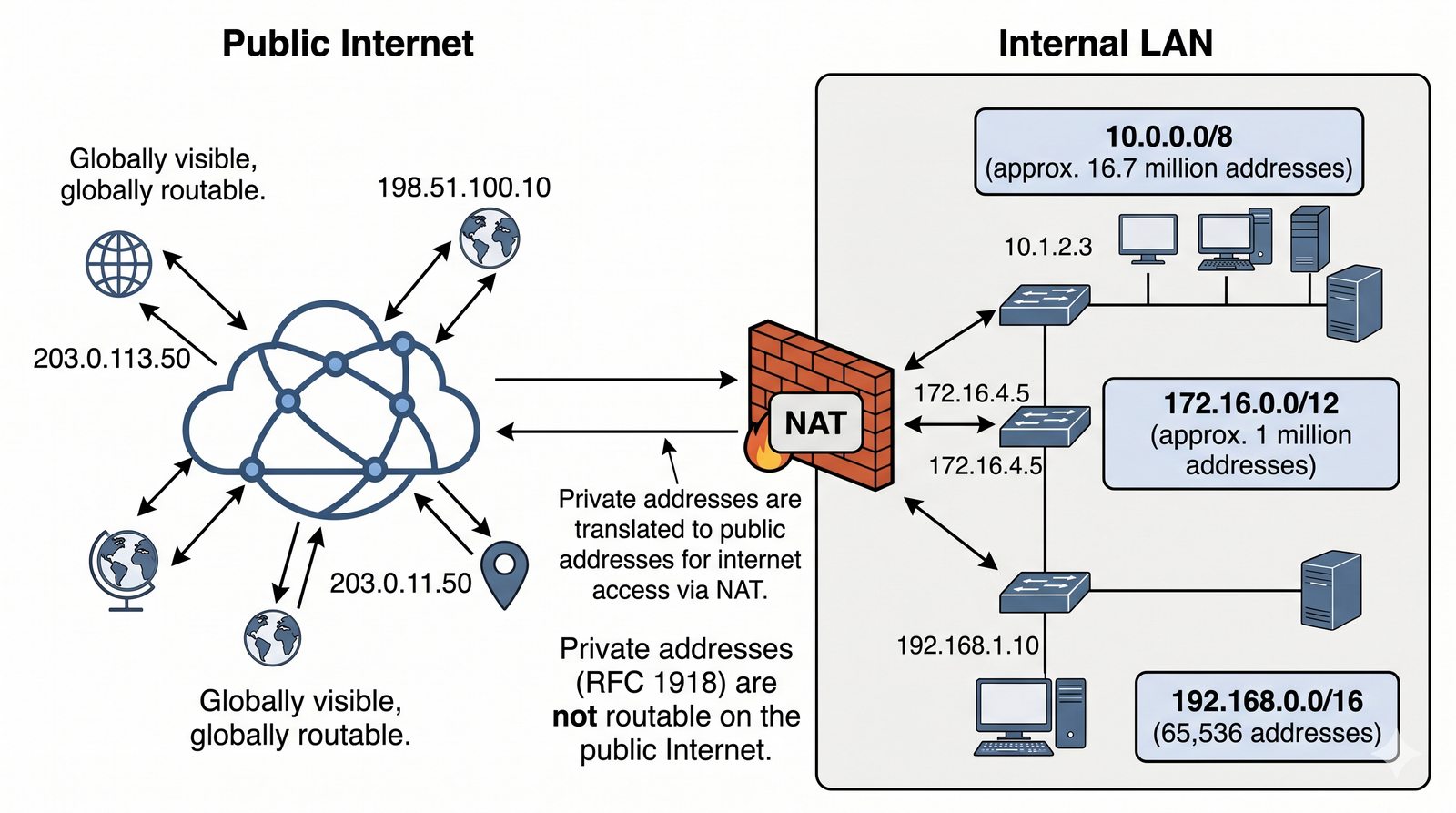

Adresy prywatne nie są routowalne w publicznym Internecie, dlatego do komunikacji z sieciami zewnętrznymi wymagają translacji NAT. Wiele firm stosuje adresację prywatną w swoich sieciach wewnętrznych, co pozwala na swobodne skalowanie bez ograniczeń narzucanych przez dostępność publicznych adresów. Projektując sieć firmową, należy starannie dobrać zakres adresów prywatnych, aby uniknąć kolizji przy łączeniu z sieciami partnerów lub oddziałów. Znajomość zakresów RFC 1918 jest podstawową wiedzą każdego inżyniera sieci.

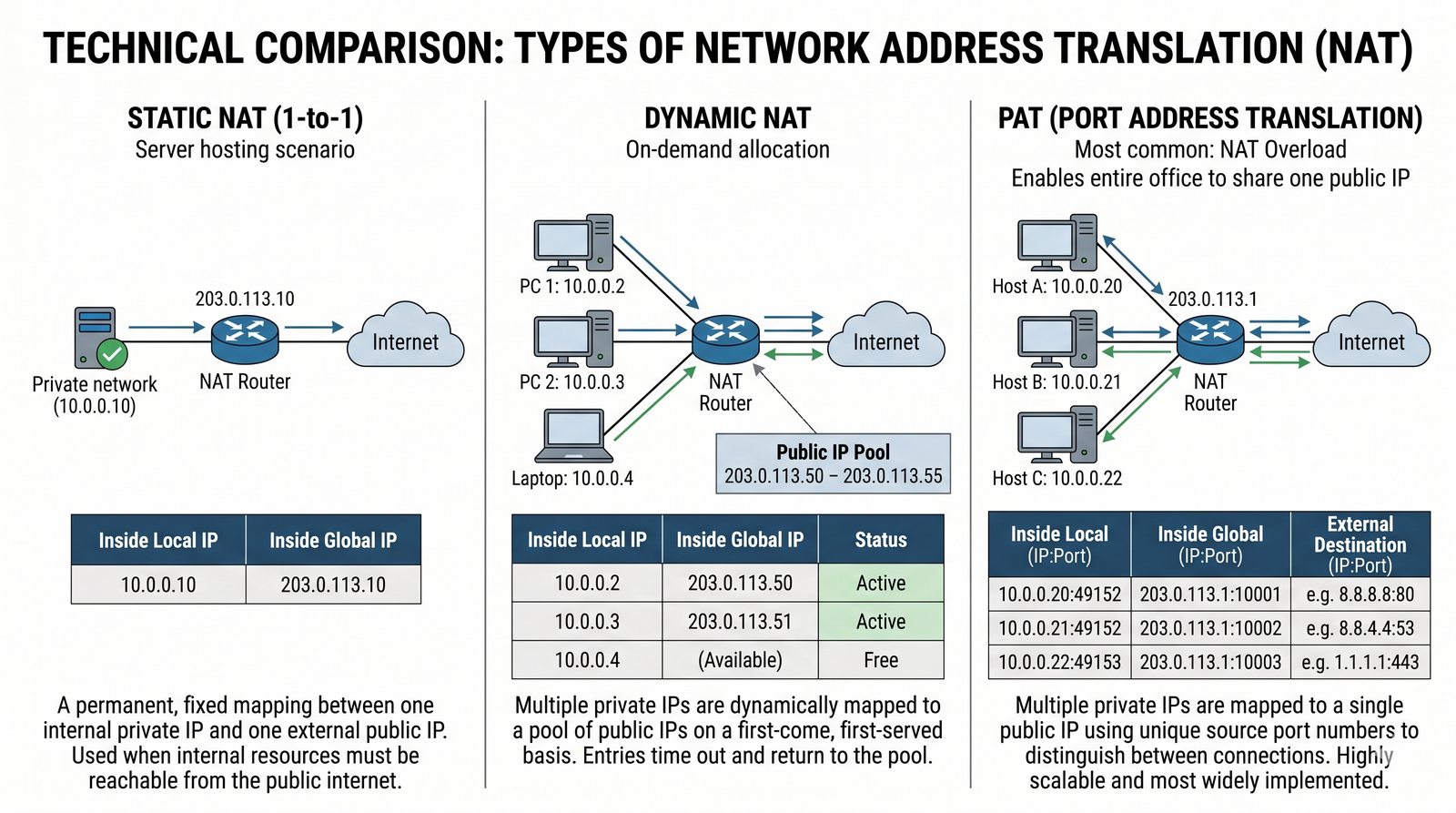

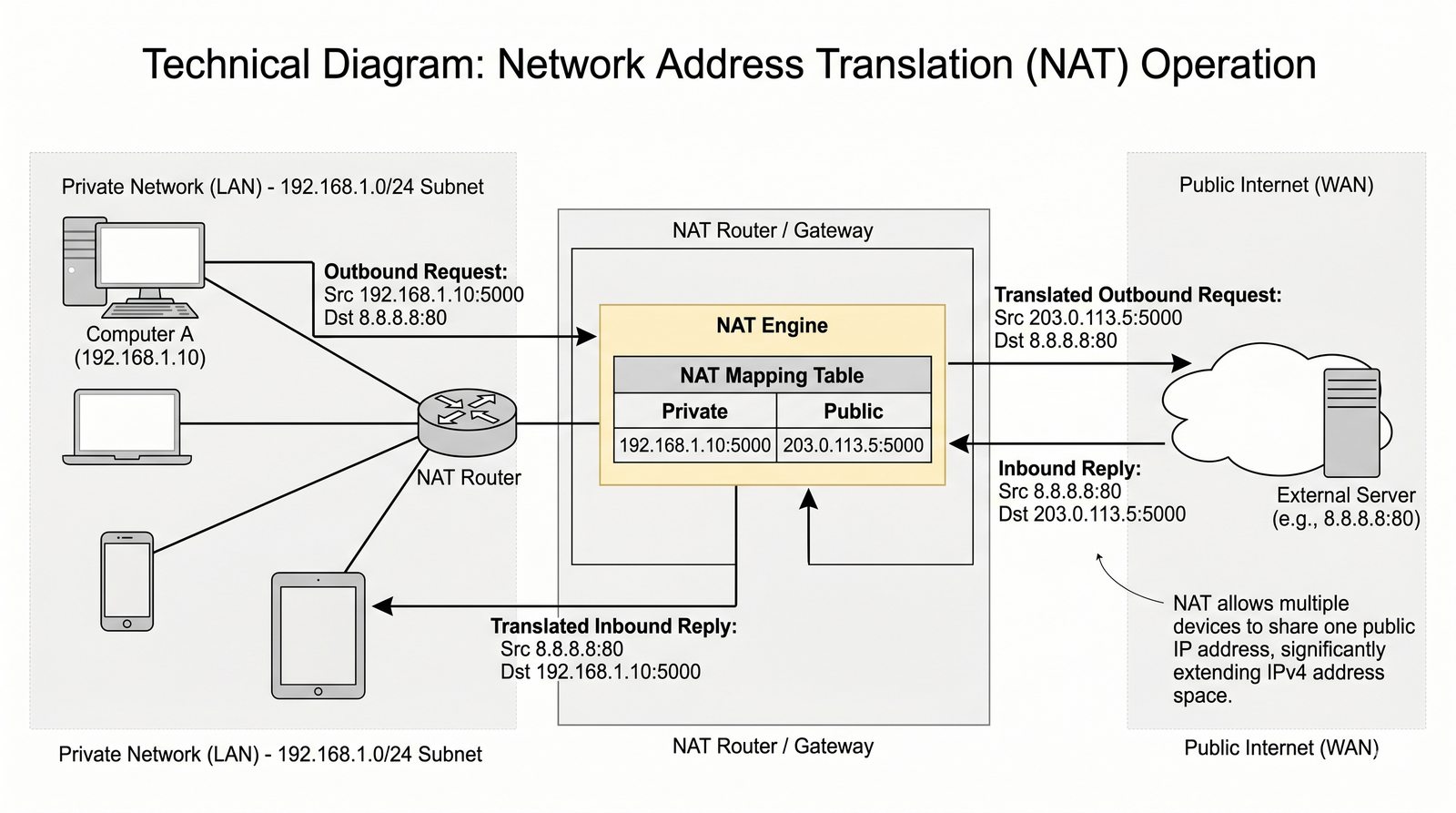

Mechanizm NAT pozwala na translację adresów prywatnych na publiczne, umożliwiając urządzeniom w sieci wewnętrznej dostęp do zasobów Internetu. Działa on na zasadzie modyfikacji adresów źródłowych w pakietach wychodzących i docelowych w pakietach przychodzących. NAT jest jednym z głównych powodów, dla których wyczerpanie adresów IPv4 nie doprowadziło do paraliżu Internetu. W praktyce każdy router domowy i firmowy implementuje NAT jako standardową funkcję bramy internetowej.

Mimo swoich zalet NAT wprowadza również pewne ograniczenia, takie jak utrudnienie komunikacji przychodzącej oraz komplikacja działania protokołów z warstwy aplikacji. Protokoły takie jak SIP czy FTP wymagają dodatkowych mechanizmów ALG do poprawnej współpracy z NAT. W kontekście IPv6 mechanizm NAT jest uznawany za niepotrzebny, ponieważ każdy host może posiadać unikalny adres globalny. Mimo to w sieciach IPv4 NAT pozostaje standardem i kluczową umiejętnością konfiguracyjną.

NAT statyczny tworzy stałe odwzorowanie jeden do jednego między adresem prywatnym a publicznym, co jest przydatne dla serwerów dostępnych z zewnątrz. NAT dynamiczny wykorzystuje pulę adresów publicznych, które są przydzielane na zasadzie kolejności zgłoszeń od hostów wewnętrznych. Najpopularniejszą odmianą jest PAT, zwany również przeciążeniem NAT, który mapuje wiele adresów prywatnych na jeden publiczny z rozróżnieniem portów. Właśnie PAT umożliwia całemu biuru współdzielenie jednego publicznego adresu IP.

Wybór odpowiedniego rodzaju NAT zależy od konkretnych wymagań biznesowych i dostępnej puli adresów publicznych. Porty efemeryczne odgrywają kluczową rolę w działaniu PAT, ponieważ to właśnie numery portów pozwalają rozróżnić poszczególne sesje. W konfiguracji routerów Cisco NAT overload jest ustawiany za pomocą list ACL i pul adresów zewnętrznych. Zrozumienie różnic między typami NAT jest niezbędne do projektowania bezpiecznej i wydajnej sieci.

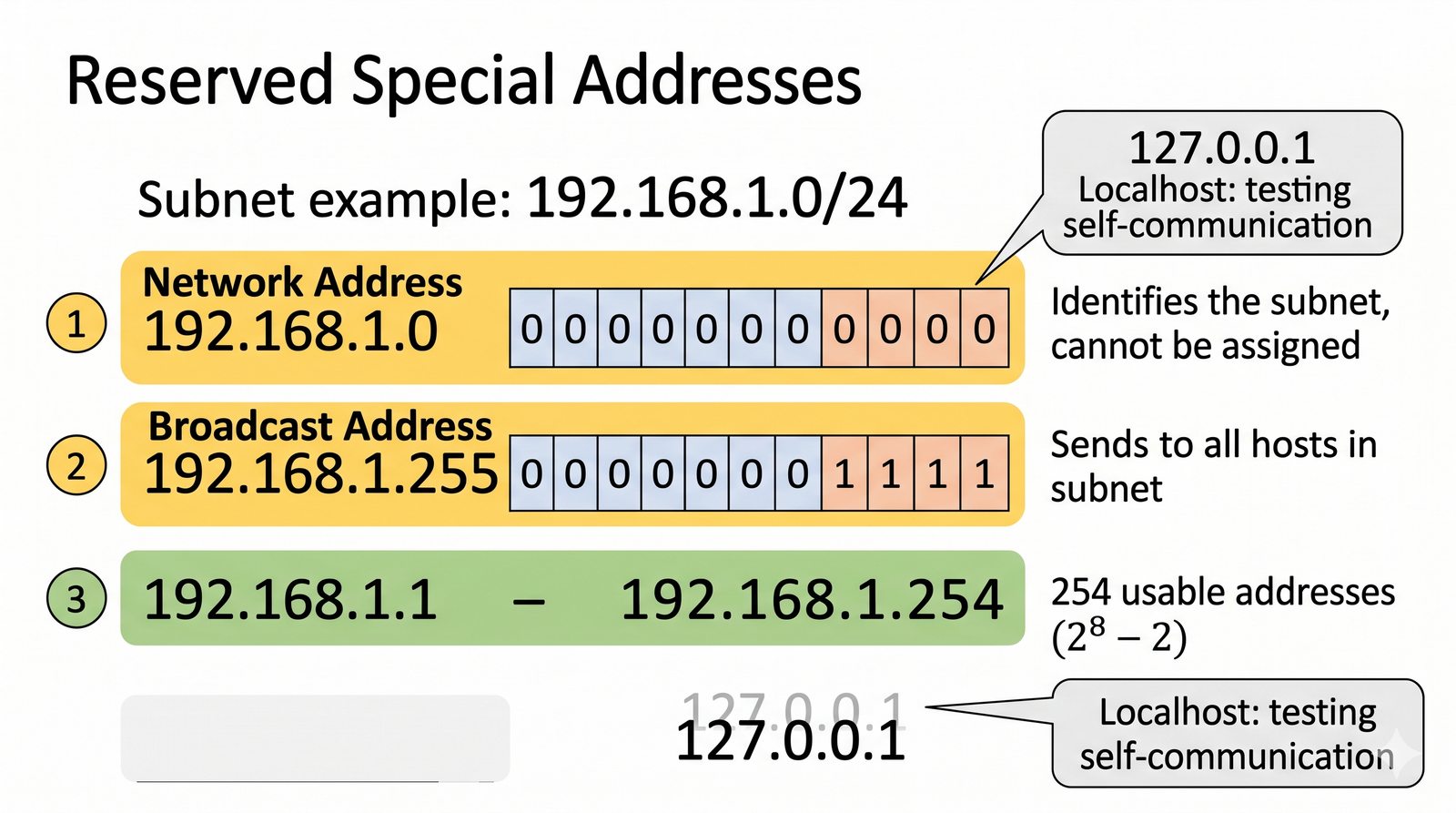

W każdej podsieci IP dwa adresy są zarezerwowane na potrzeby protokołu i nie mogą być przypisane do interfejsów urządzeń. Adres sieci, w którym wszystkie bity hosta są wyzerowane, identyfikuje całą podsieć w tablicach routingu. Adres rozgłoszeniowy, z wszystkimi bitami hosta ustawionymi na jeden, służy do komunikacji ze wszystkimi urządzeniami w segmencie. Zrozumienie tych rezerwacji jest kluczowe przy obliczaniu dostępnej liczby hostów w każdej podsieci.

Adres pętli zwrotnej 127.0.0.1 jest szczególnym przypadkiem adresu specjalnego, który nigdy nie powinien pojawić się w fizycznej sieci. Liczba dostępnych adresów hostów w podsieci jest zawsze o dwa mniejsza od całkowitej liczby adresów w danym zakresie. W przypadku podsieci /31 dla łączy typu point-to-point nie ma adresu sieci ani broadcastu w tradycyjnym rozumieniu. Znajomość adresów specjalnych zapobiega błędom konfiguracyjnym przy planowaniu i wdrażaniu podsieci.

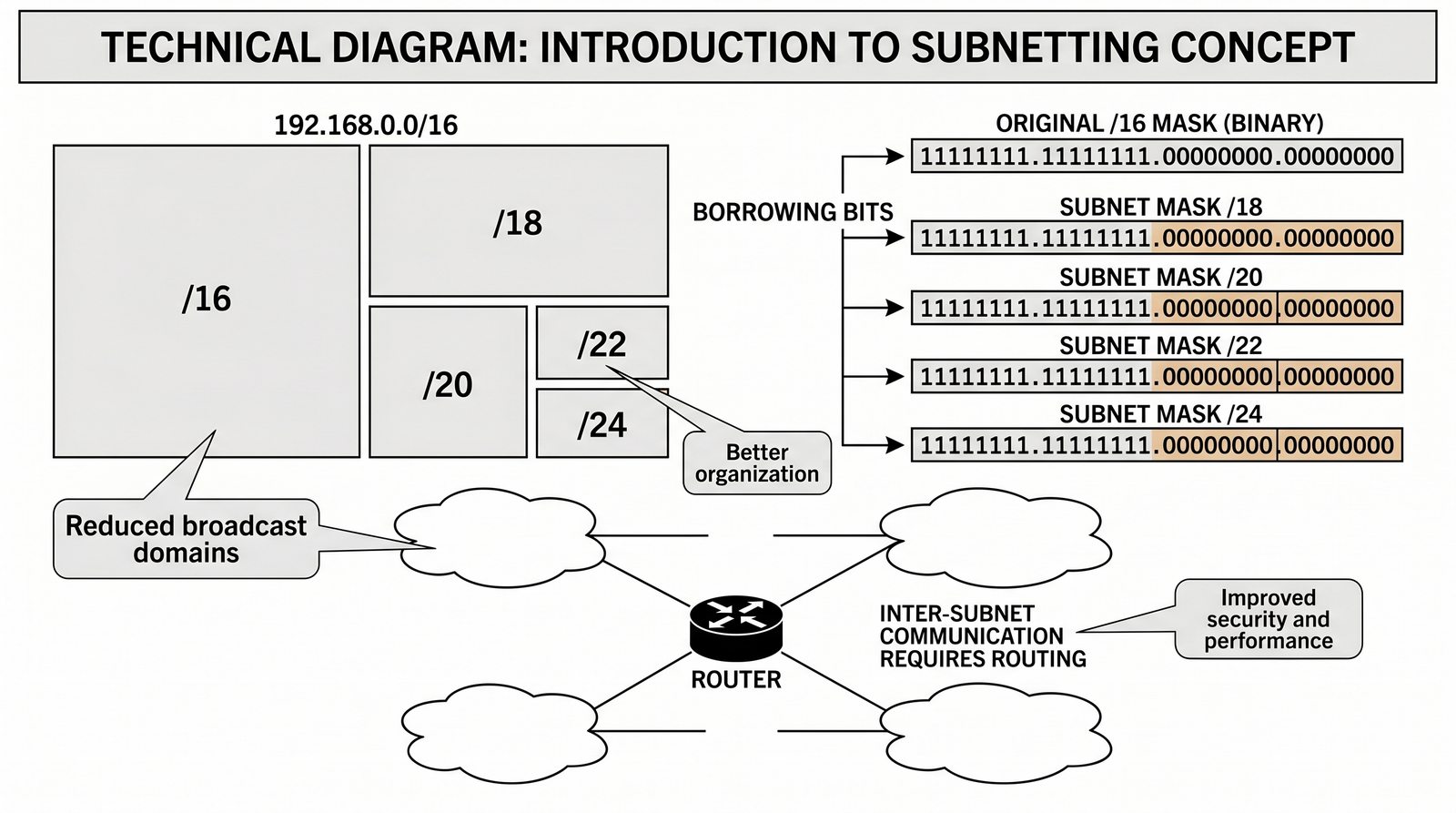

Subnetting jest podstawową techniką stosowaną w projektowaniu sieci, która pozwala na efektywne zarządzanie przestrzenią adresową. Polega on na wydłużeniu maski podsieci poprzez pożyczenie bitów z części hostowej na potrzeby identyfikacji podsieci. Dzięki tej metodzie z jednej dużej sieci można utworzyć wiele mniejszych segmentów, co poprawia wydajność i bezpieczeństwo. Każda utworzona podsieć stanowi odrębną domenę rozgłoszeniową, co ogranicza propagację ruchu broadcast.

Ruch między poszczególnymi podsieciami musi być przekazywany przez router, który podejmuje decyzje na podstawie adresów sieciowych. Subnetting jest niezbędny w sieciach VLAN, gdzie każda wirtualna sieć wymaga własnej, logicznie oddzielonej przestrzeni adresowej. W praktyce administrator musi umieć obliczyć odpowiednią maskę w zależności od liczby wymaganych podsieci i hostów. Opanowanie subnettingu jest warunkiem koniecznym do zdobycia certyfikatów takich jak CCNA czy CompTIA Network+.

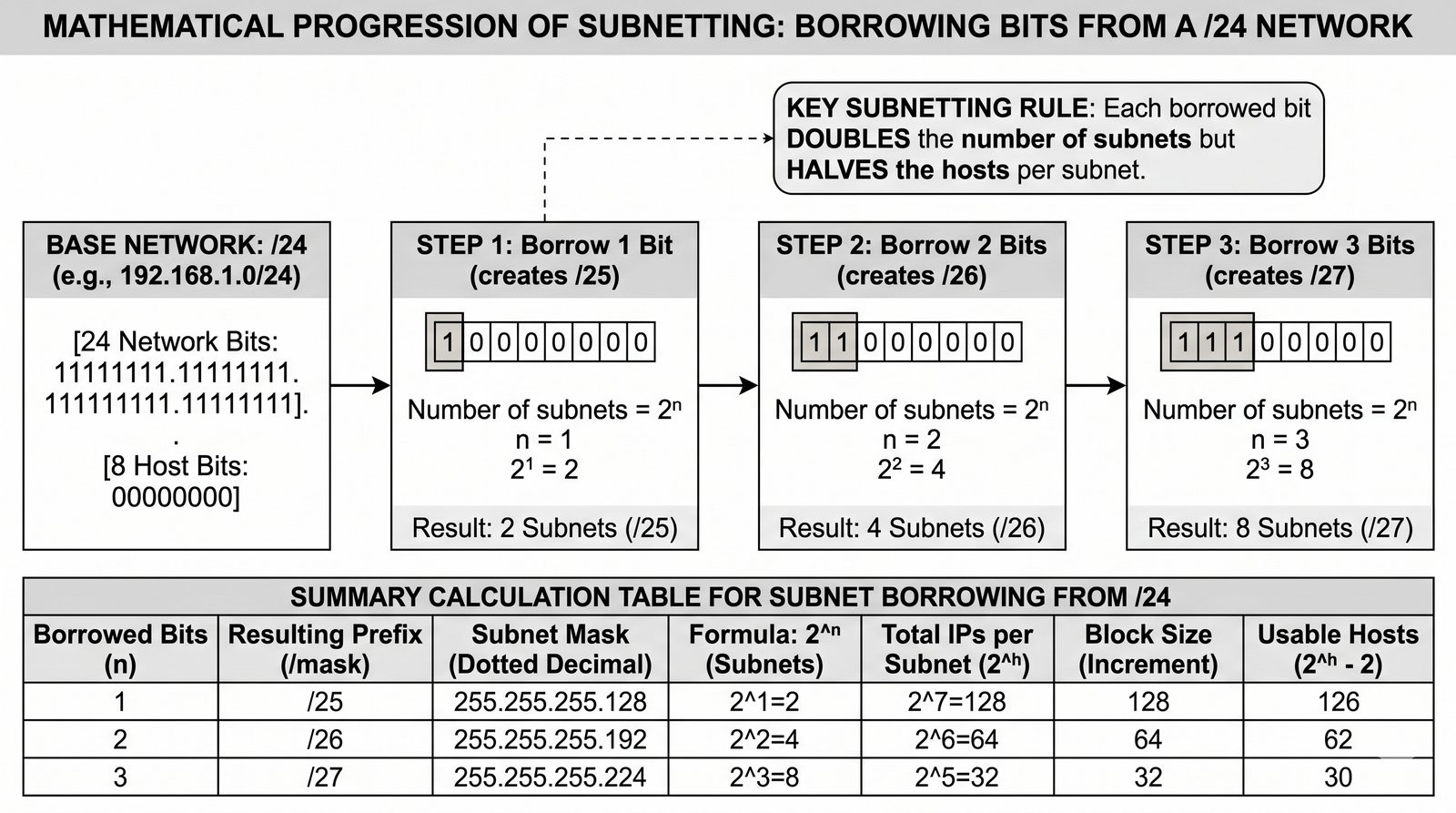

Proces subnettingu opiera się na prostej zasadzie każdy pożyczony bit podwaja liczbę możliwych podsieci, jednocześnie redukując liczbę hostów w każdej z nich. Jeśli z maski /24 pożyczymy jeden bit, otrzymamy dwie podsieci z maską /25, każda po 126 hostów. Pożyczenie dwóch bitów daje cztery podsieci /26 z 62 hostami, a trzech bitów osiem podsieci /27 z 30 hostami. Wzór matematyczny jest prosty liczba podsieci to dwa do potęgi liczby pożyczonych bitów.

Wybór odpowiedniej liczby bitów do pożyczenia wymaga znalezienia równowagi między potrzebną liczbą podsieci a wymaganą liczbą hostów. W praktyce projektowej często korzysta się z kalkulatorów podsieci, które automatyzują te obliczenia. Warto jednak umieć wykonać obliczenia ręcznie, co pozwala na szybką weryfikację poprawności konfiguracji w terenie. Znajomość tabeli potęg dwójki znacząco przyspiesza pracę przy planowaniu adresacji.

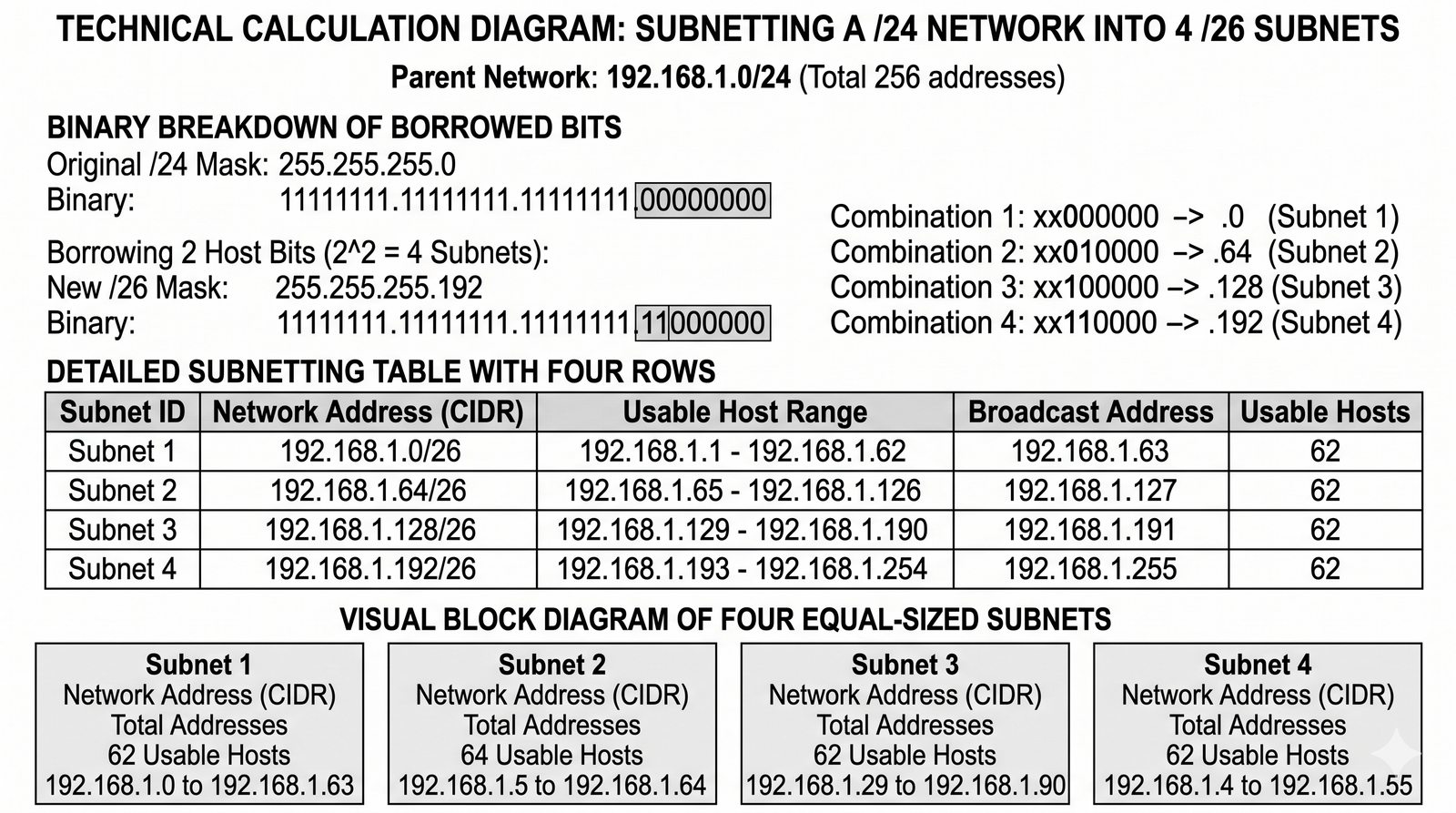

Podział sieci 192.168.1.0/24 na cztery równe podsieci jest klasycznym przykładem obrazującym działanie subnettingu w praktyce. Po pożyczeniu dwóch bitów maska zmienia się z /24 na /26, co odpowiada wartości 255.255.255.192 w notacji kropkowo-dziesiętnej. Każda z czterech powstałych podsieci ma zakres 64 adresów, z czego 62 są dostępne dla hostów. Adresy sieci tych podsieci to 192.168.1.0, 192.168.1.64, 192.168.1.128 oraz 192.168.1.192.

Zakres hostów w pierwszej podsieci obejmuje adresy od 192.168.1.1 do 192.168.1.62, a adres broadcast to 192.168.1.63. Analogicznie w drugiej podsieci hosty mieszczą się w przedziale 65-126 z broadcastem 127. Taki podział jest użyteczny w małych firmach, gdzie każda podsieć może odpowiadać innemu działowi lub piętru. Zrozumienie tego przykładu ułatwia późniejsze przejście do bardziej zaawansowanych technik VLSM.

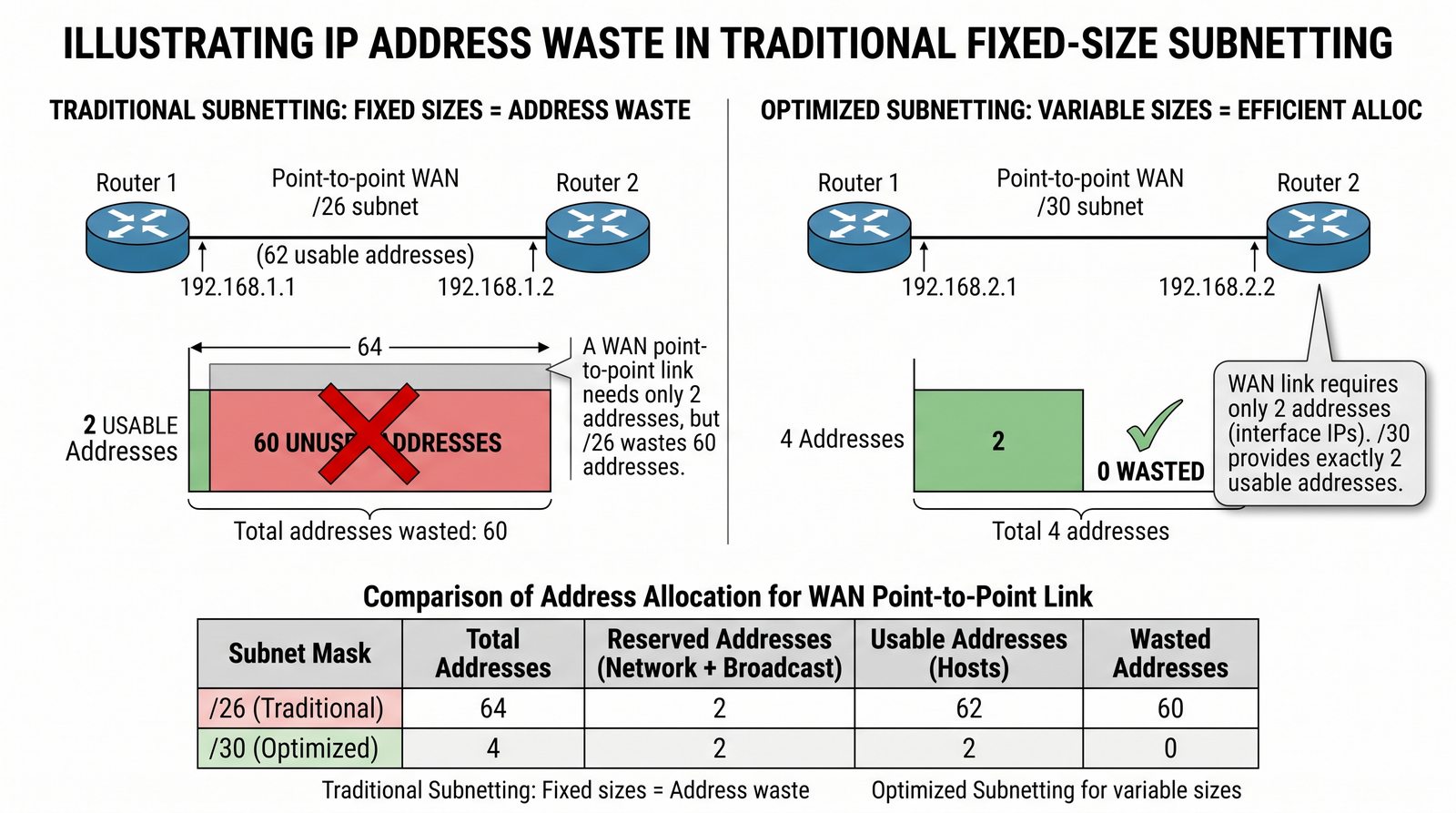

Tradycyjny subnetting bez VLSM prowadzi do znacznego marnotrawstwa adresów IP, ponieważ wszystkie podsieci mają ten sam rozmiar. W praktyce potrzeby poszczególnych segmentów sieci są bardzo zróżnicowane dział HR potrzebuje 10 adresów, a dział IT 50 adresów. Narzucanie jednolitej maski /26 dla wszystkich podsieci oznacza, że małe segmenty marnują dziesiątki nieużywanych adresów. Problem ten staje się szczególnie widoczny przy łączach typu punkt-punkt, które wymagają zaledwie dwóch adresów.

Zmarnowane adresy w skali całej organizacji mogą stanowić znaczącą część posiadanej puli, co jest niedopuszczalne przy ograniczonej przestrzeni IPv4. Rozwiązaniem tego problemu jest zastosowanie VLSM, które pozwala na precyzyjne dopasowanie rozmiaru podsieci do faktycznych potrzeb. W nowoczesnych sieciach nie stosuje się już FLSM z wyjątkiem specyficznych środowisk laboratoryjnych. Świadomość problemu marnotrawstwa adresów jest pierwszym krokiem do efektywnego planowania adresacji.

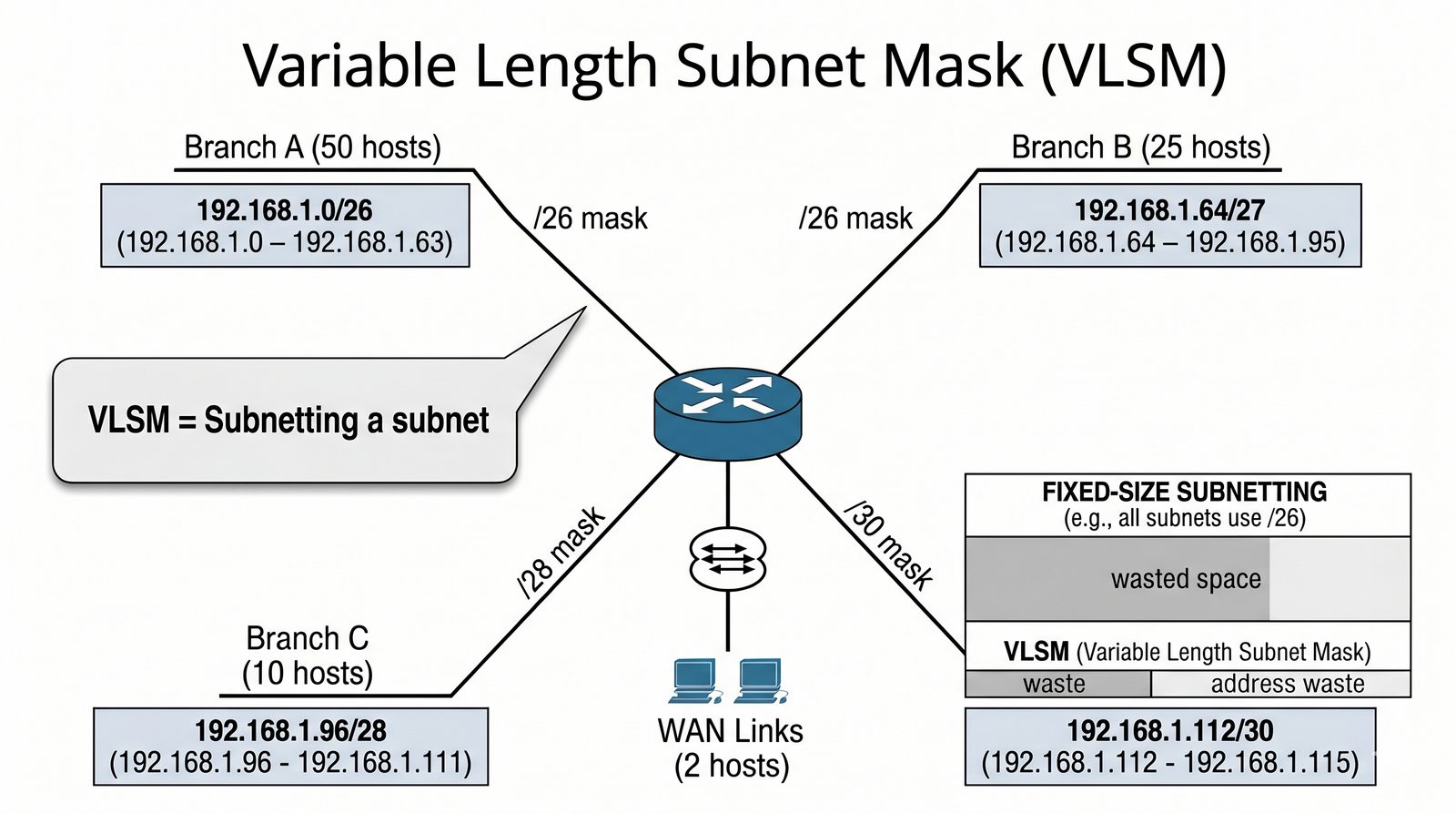

VLSM to technika, która rewolucjonizuje sposób gospodarowania przestrzenią adresową, umożliwiając stosowanie różnych masek w obrębie jednej sieci głównej. Dzięki VLSM można utworzyć zarówno duże podsieci dla segmentów z wieloma hostami, jak i bardzo małe dla łączy WAN. Elastyczność ta sprawia, że VLSM jest standardem w nowoczesnych sieciach i jest obsługiwany przez wszystkie protokoły routingu bezklasowego. W przeciwieństwie do FLSM, gdzie maska jest jednolita, VLSM wymaga bardziej starannego planowania przydziału bloków.

Oszczędność adresów przy zastosowaniu VLSM jest znacząca, szczególnie w dużych sieciach z wieloma różnorodnymi segmentami. Planowanie z VLSM wymaga posortowania wymagań od największych do najmniejszych i przydzielania adresów w tej kolejności. Proces ten przypomina układanie puzzli, gdzie każdy element musi idealnie pasować do dostępnej przestrzeni. Znajomość VLSM jest jedną z kluczowych umiejętności wymaganych od projektantów sieci.

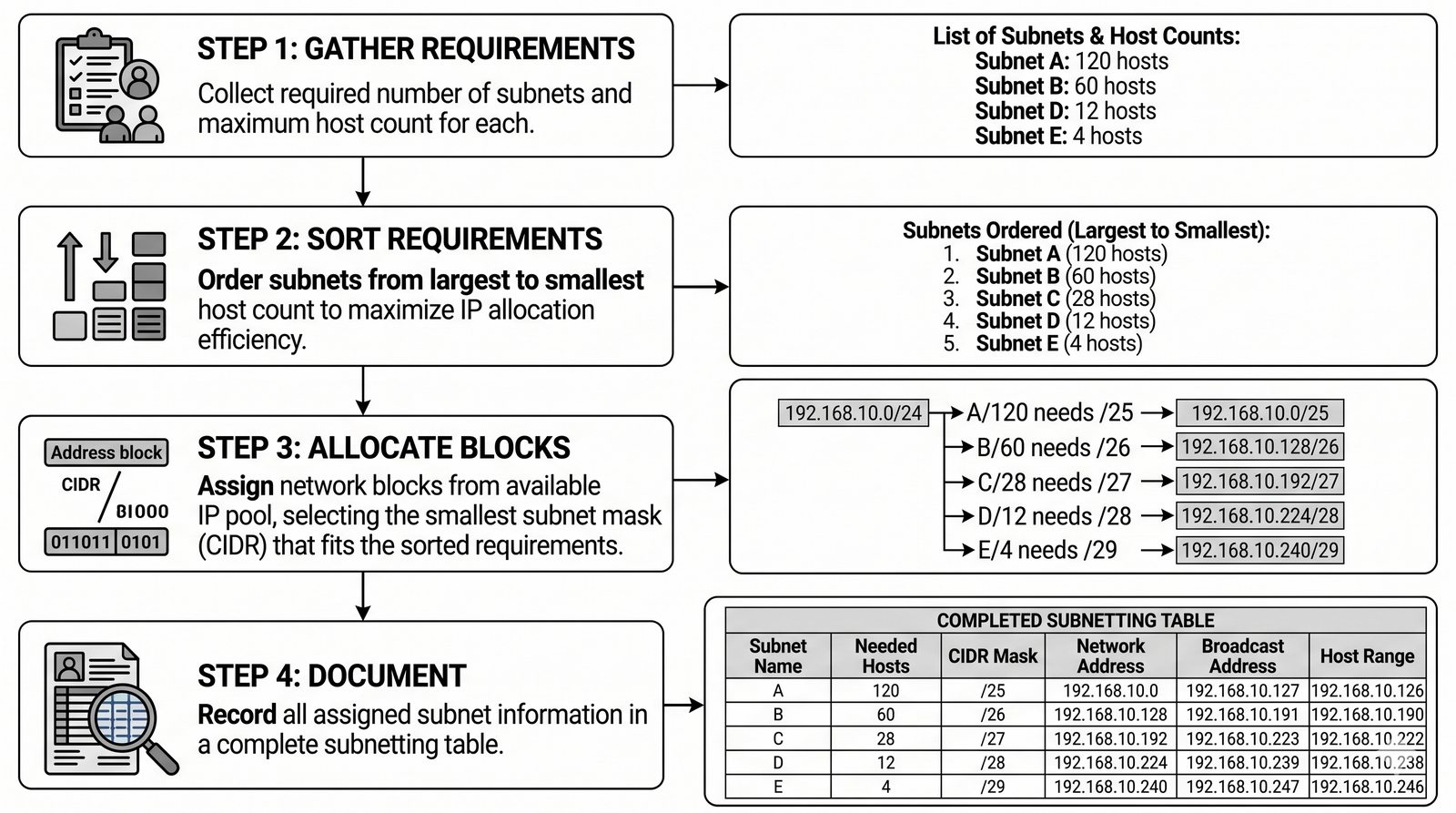

Projektowanie schematu adresacji z VLSM rozpoczyna się od dokładnego zebrania wymagań dotyczących każdego segmentu sieci. Należy określić liczbę hostów w każdym VLANie, uwzględniając nie tylko bieżące potrzeby, ale także przewidywany wzrost w perspektywie kilku lat. Kolejnym krokiem jest posortowanie wymagań od największych do najmniejszych, co pozwala na optymalne wykorzystanie dostępnej przestrzeni. Przydział bloków adresowych rozpoczyna się od największej podsieci, która otrzymuje maskę dopasowaną do jej potrzeb.

Po przydzieleniu wszystkich bloków należy dokładnie udokumentować każdą podsieć z jej adresem, maską, zakresem hostów i przeznaczeniem. W procesie projektowania warto zostawić zapas wolnej przestrzeni adresowej na przyszłe potrzeby, które mogą pojawić się niespodziewanie. Dokumentacja powinna być przechowywana w systemie IPAM lub w arkuszu kalkulacyjnym dostępnym dla całego zespołu IT. Systematyczne podejście do projektowania adresacji znacząco ułatwia późniejsze zarządzanie siecią.

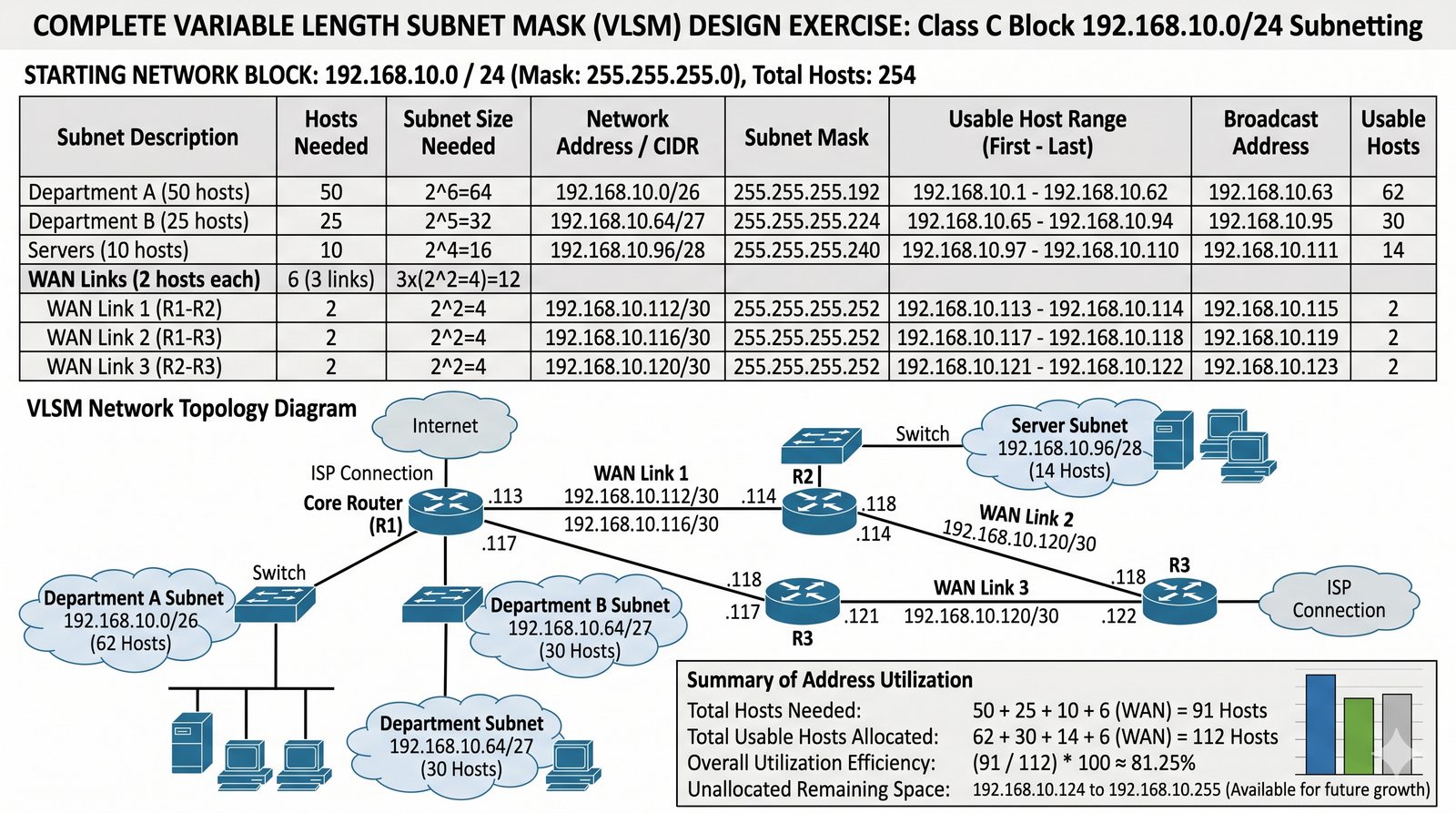

Przykład z blokiem 192.168.10.0/24 ilustruje praktyczne zastosowanie VLSM w rzeczywistym scenariuszu projektowym. Dział A wymagający 50 hostów otrzymuje maskę /26, co daje 62 dostępne adresy w przedziale od 192.168.10.1 do 192.168.10.62. Dział B potrzebujący 25 hostów dostaje maskę /27 z zakresem 192.168.10.65-94 i adresem sieci 192.168.10.64. Serwery z zapotrzebowaniem na 10 adresów są umieszczane w podsieci /28 o adresie 192.168.10.96.

Trzy łącza WAN typu punkt-punkt otrzymują maski /30, z których każde oferuje zaledwie dwa użyteczne adresy hostów. Pierwsze łącze WAN ma adres sieci 192.168.10.112, drugie 192.168.10.116, a trzecie 192.168.10.120. Łącznie wykorzystano 128 adresów z dostępnych 256, pozostawiając znaczną rezerwę na przyszłą rozbudowę. Ten przykład pokazuje, jak VLSM pozwala na precyzyjne dopasowanie rozmiaru podsieci do rzeczywistych potrzeb.

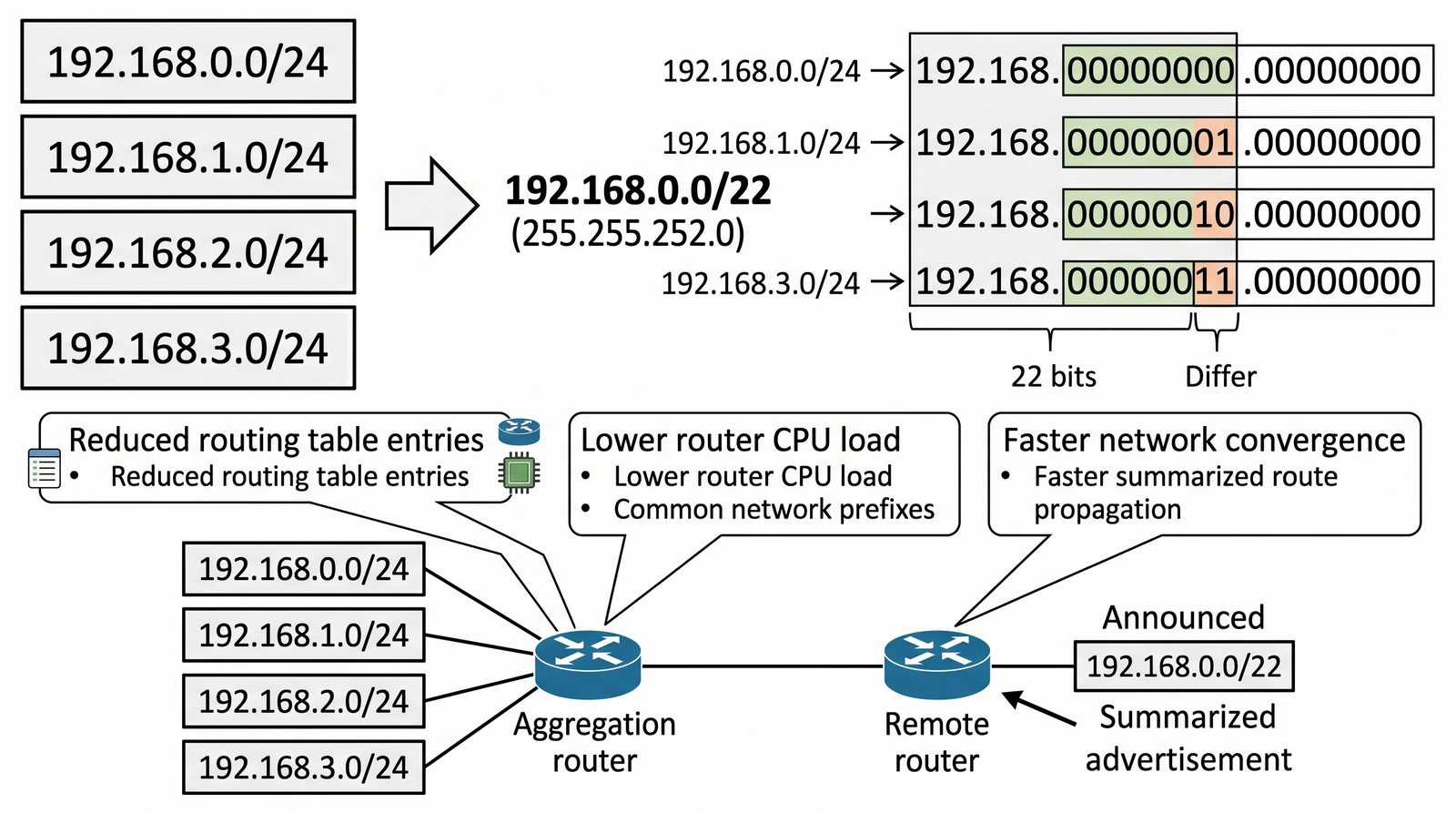

Sumaryzacja tras jest techniką odwrotną do subnettingu, polegającą na łączeniu wielu sąsiadujących podsieci w jedną trasę o krótszej masce. W tablicach routingu zamiast kilku wpisów dla poszczególnych podsieci pojawia się jeden wpis dla całego bloku. Przykładowo, cztery podsieci /24 można zagregować w jedną trasę /22, co redukuje cztery wpisy do jednego. Im mniejsza tablica routingu, tym szybciej router podejmuje decyzje o przekazywaniu pakietów.

Efektywna sumaryzacja wymaga spójnego i hierarchicznego planu adresacji, gdzie pokrewne podsieci sąsiadują ze sobą w przestrzeni adresowej. W sieciach szkieletowych ISP agregacja tras jest niezbędna do utrzymania stabilności i wydajności routingu globalnego. Protokół BGP w Internecie opiera się na zaawansowanej agregacji, bez której tablice routingu byłyby niemożliwe do obsłużenia. Projektując adresację dla firmy z oddziałami, warto od początku planować możliwość sumaryzacji między lokalizacjami.

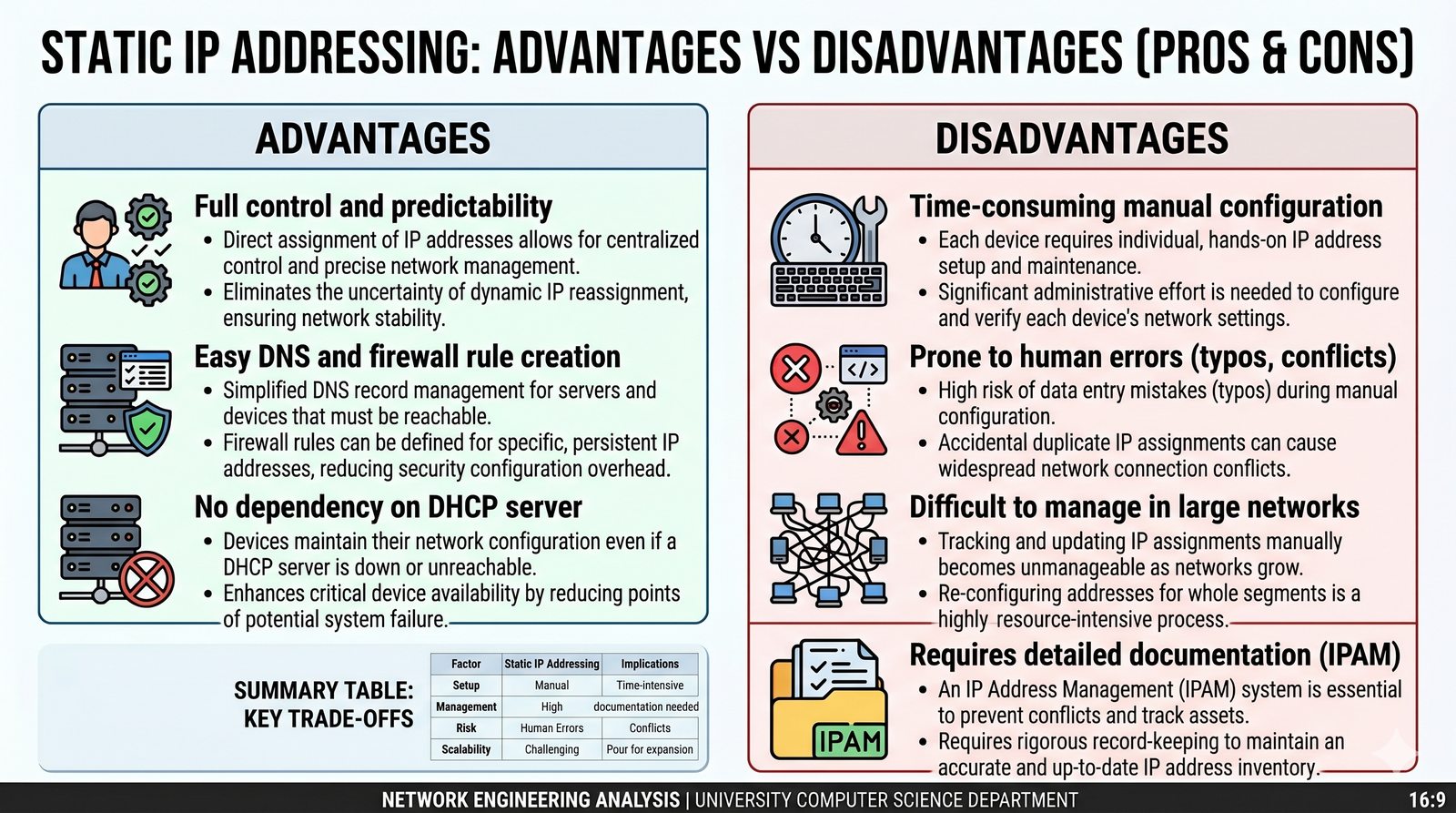

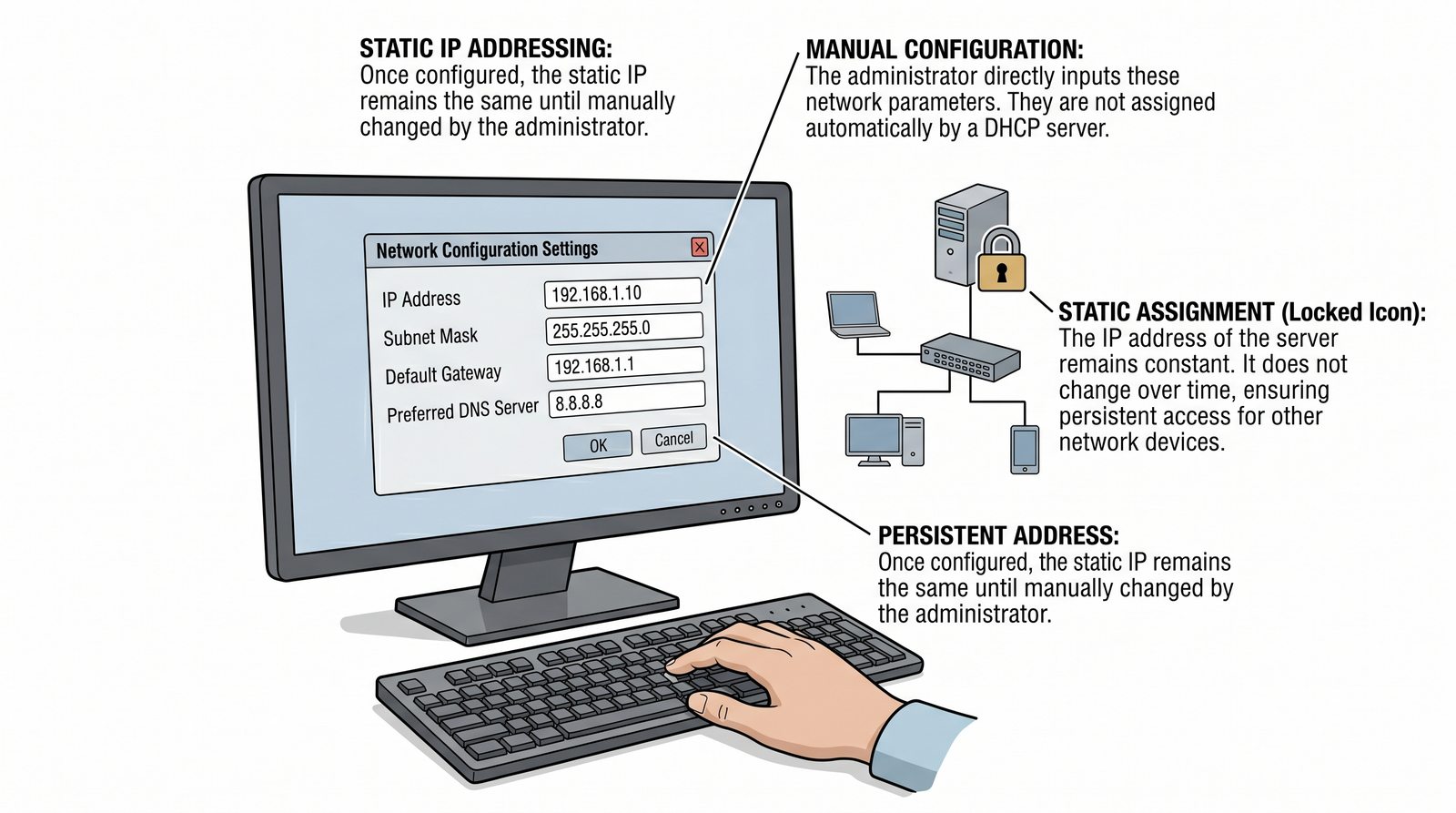

Adresacja statyczna polega na ręcznym i trwałym przypisaniu adresów IP do interfejsów urządzeń, bez udziału automatycznych mechanizmów konfiguracyjnych. Administrator samodzielnie wprowadza adres, maskę, bramę domyślną oraz serwery DNS w ustawieniach systemu operacyjnego. Taki adres pozostaje niezmienny do momentu celowej interwencji administratora, co zapewnia pełną przewidywalność konfiguracji. Statyczne adresy są standardem w przypadku serwerów, routerów, przełączników i innych kluczowych urządzeń infrastrukturalnych.

Główną wadą adresacji statycznej jest czasochłonność konfiguracji w dużych sieciach oraz ryzyko błędów ludzkich przy ręcznym wpisywaniu. Konflikty adresów wynikające z pomyłek administracyjnych są częstym problemem w środowiskach bez centralnego zarządzania. Mimo tych wad adresacja statyczna pozostaje niezastąpiona w przypadkach wymagających absolutnej stabilności i przewidywalności. W praktyce większość sieci stosuje podejście hybrydowe, łączące adresację statyczną z dynamiczną.

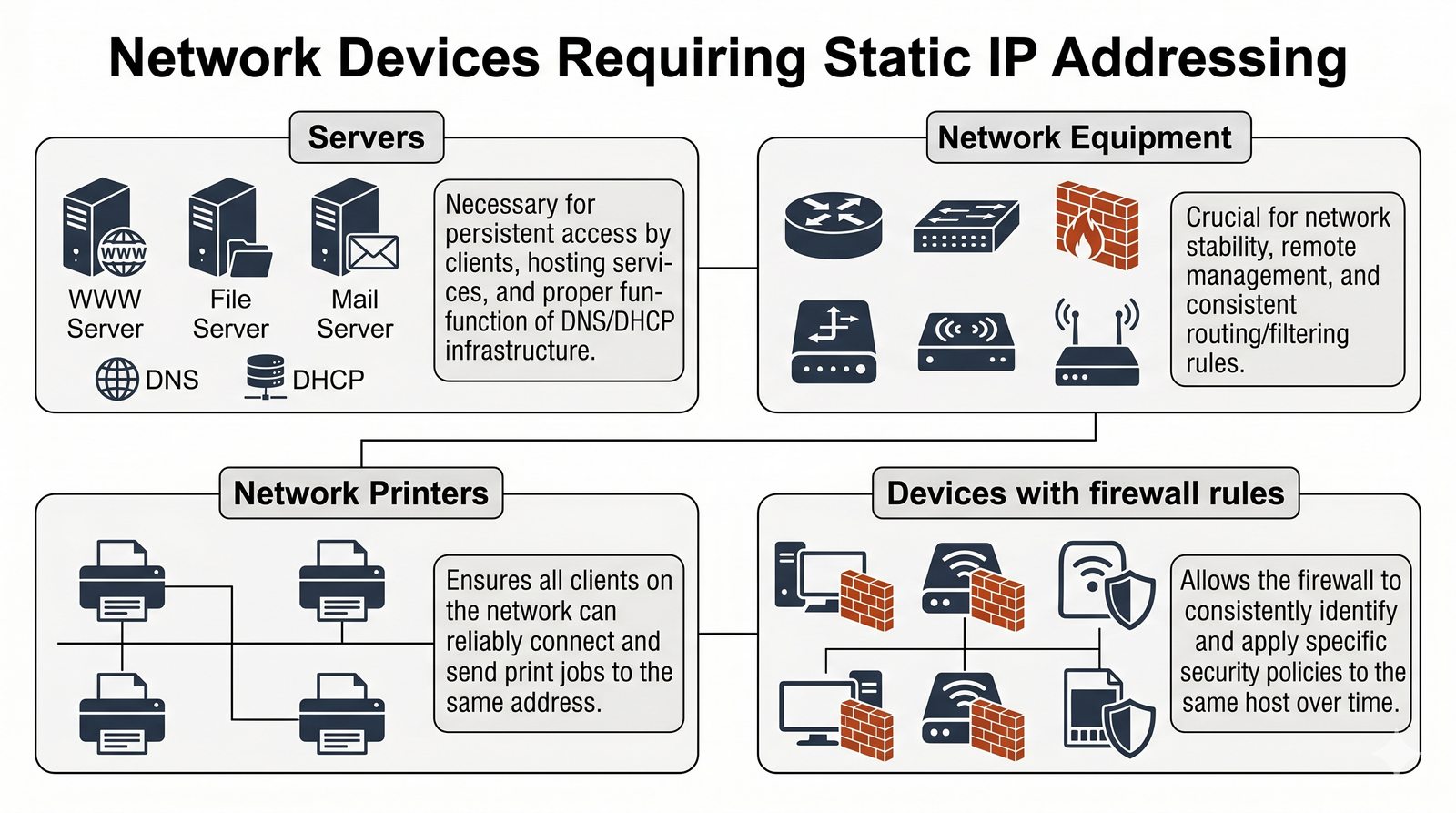

Adresacja statyczna jest zalecana przede wszystkim dla urządzeń, które pełnią kluczowe funkcje w infrastrukturze sieciowej i muszą być zawsze dostępne pod tym samym adresem. Serwery świadczące usługi takie jak DNS, DHCP, poczta czy strony WWW wymagają stałych adresów dla poprawnego działania. Urządzenia sieciowe, w tym routery, przełączniki zarządzalne i firewalle, również korzystają z adresów statycznych dla zapewnienia stabilności zarządzania. Drukarki sieciowe i inne współdzielone zasoby często otrzymują adresy statyczne, aby użytkownicy mogli je łatwo odnaleźć.

Urządzenia, do których skierowane są reguły firewalli lub przekierowania portów NAT, muszą mieć stałe adresy IP. W środowiskach z ograniczoną liczbą urządzeń sieciowych adresacja statyczna może być prostsza w zarządzaniu niż konfiguracja serwera DHCP. Należy jednak pamiętać, że każda zmiana w topologii sieci wymaga ręcznej aktualizacji konfiguracji urządzeń statycznych. Decyzja o wyborze między adresacją statyczną a dynamiczną powinna być podejmowana świadomie, z uwzględnieniem skali sieci.

Zalety adresacji statycznej obejmują pełną kontrolę nad konfiguracją sieciową oraz przewidywalność adresów w czasie. Ułatwia ona tworzenie wpisów DNS i reguł firewalli, ponieważ administrator zna adresy wszystkich kluczowych urządzeń. Brak zależności od serwera DHCP oznacza, że nawet w przypadku awarii tej usługi, urządzenia statyczne pozostaną dostępne. W małych sieciach adresacja statyczna może być prostsza i szybsza we wdrożeniu niż konfiguracja infrastruktury DHCP.

Wady adresacji statycznej są szczególnie widoczne w dużych sieciach, gdzie ręczna konfiguracja każdego urządzenia jest niepraktyczna. Błędy przy ręcznym wpisywaniu adresów, takie jak literówki czy konflikty adresów, są częstym źródłem problemów sieciowych. Zarządzanie dokumentacją adresów statycznych wymaga dyscypliny i systematyczności, co w praktyce bywa wyzwaniem. W sieciach powyżej stu urządzeń adresacja dynamiczna z DHCP staje się zdecydowanie bardziej opłacalna.

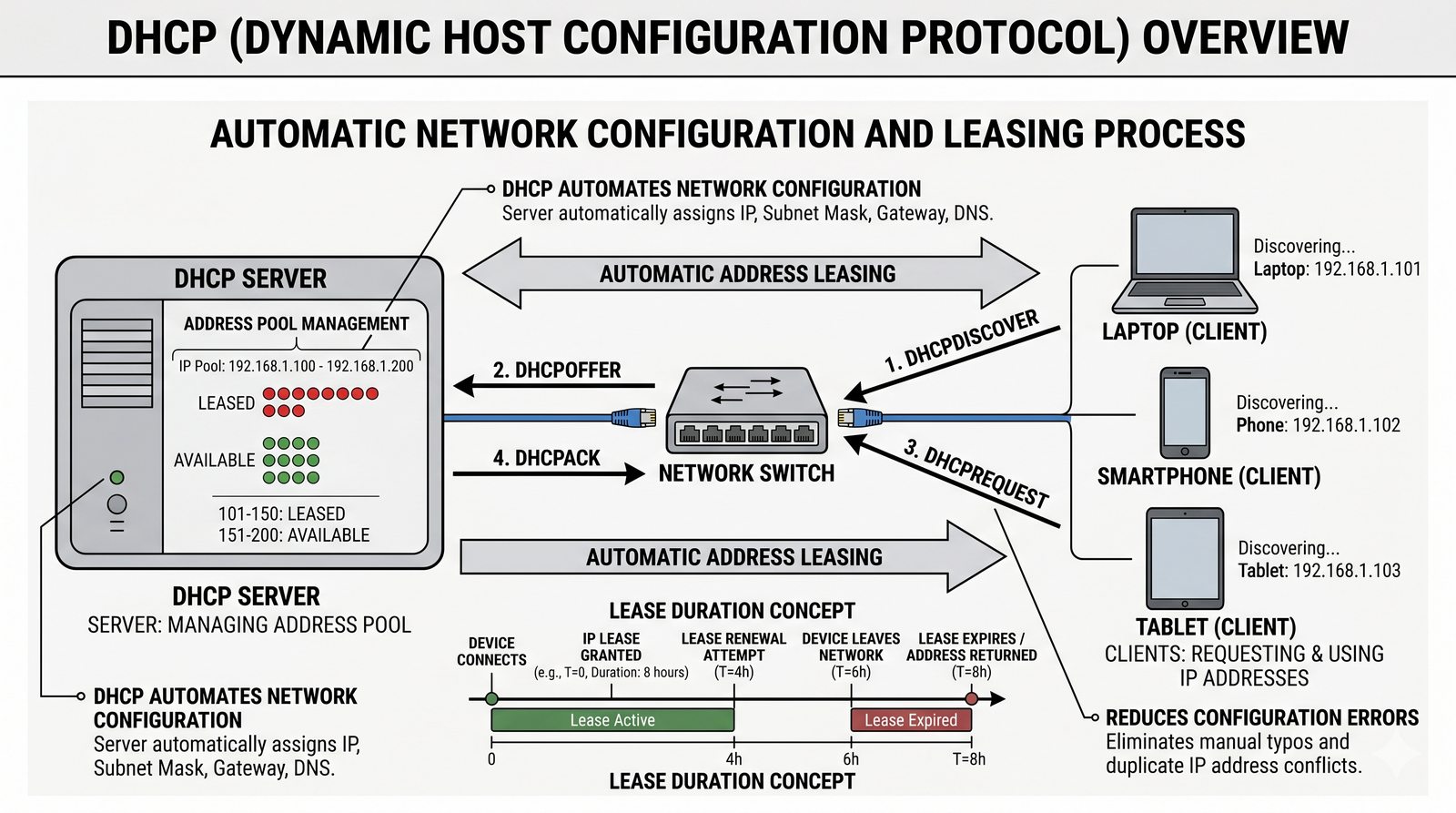

Protokół DHCP automatyzuje proces konfiguracji sieciowej urządzeń klienckich, eliminując potrzebę ręcznego wprowadzania danych przez administratora. Po podłączeniu do sieci klient wysyła zapytanie rozgłoszeniowe, a serwer DHCP odpowiada ofertą zawierającą adres IP i inne parametry. Dzierżawa adresu jest czasowa, co pozwala na efektywne wykorzystanie puli adresów w sieci. Po zakończeniu dzierżawy adres wraca do puli i może być przydzielony innemu urządzeniu.

DHCP znacząco redukuje ryzyko błędów konfiguracyjnych i konfliktów adresów, które są częste przy ręcznej konfiguracji. Protokół ten umożliwia także centralne wprowadzanie globalnych zmian, takich jak zmiana adresu serwera DNS, bez konieczności odwiedzania każdego urządzenia. W nowoczesnych sieciach DHCP jest standardem dla stacji roboczych, laptopów i urządzeń mobilnych. Administrator powinien jednak zapewnić redundancję serwera DHCP, aby uniknąć problemów w przypadku awarii.

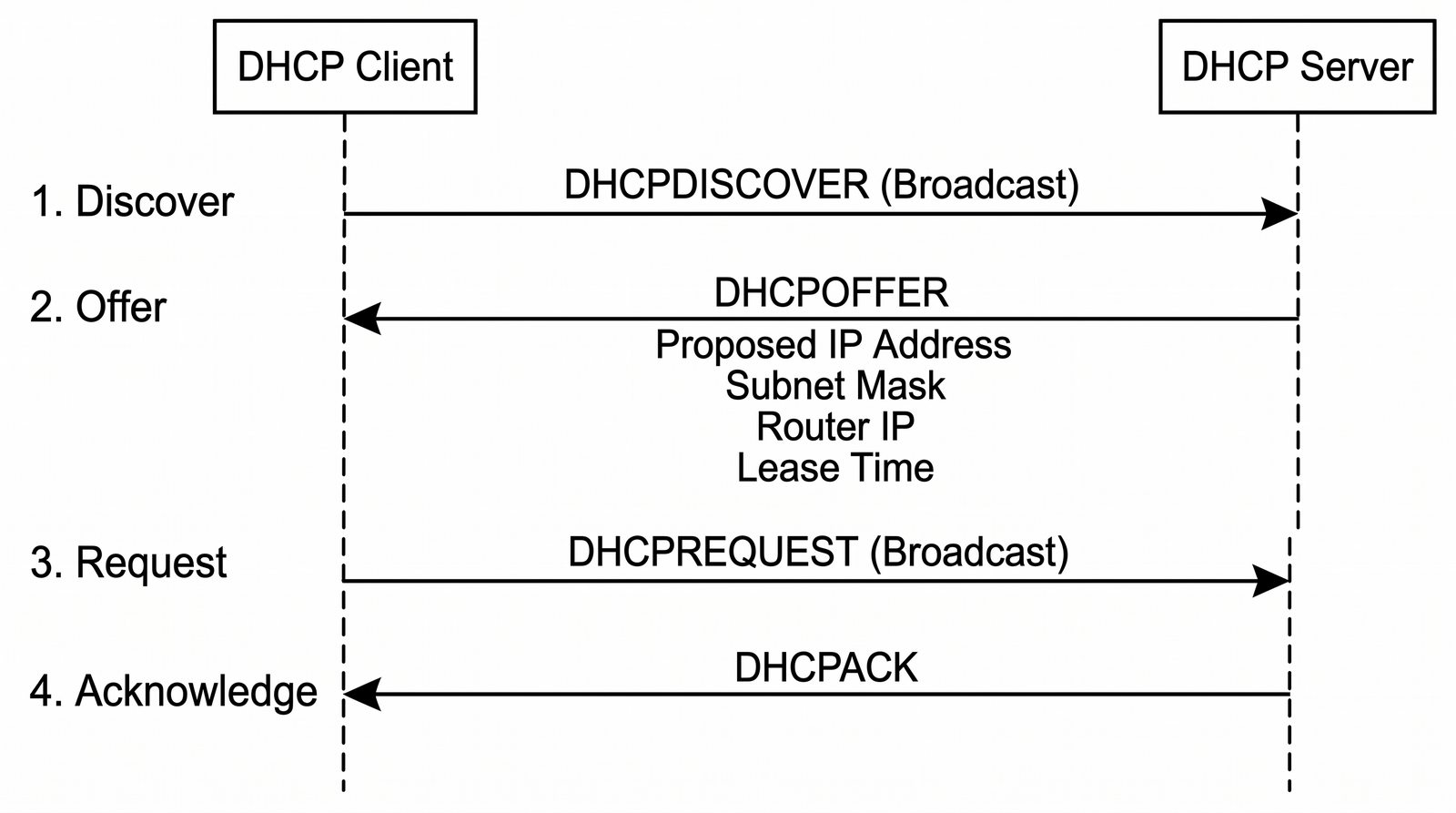

Proces DORA jest fundamentem działania protokołu DHCP i składa się z czterech etapów wymiany komunikatów między klientem a serwerem. Pierwszym etapem jest Discover, w którym klient wysyła rozgłoszeniowe zapytanie w poszukiwaniu serwera DHCP w sieci lokalnej. Następnie serwer odpowiada komunikatem Offer, proponując konkretny adres IP oraz inne parametry konfiguracyjne. W trzecim etapie Request klient akceptuje jedną z otrzymanych ofert i wysyła potwierdzenie do wybranego serwera.

Ostatnim etapem jest Acknowledge, w którym serwer potwierdza przydział adresu i zapisuje go w swojej bazie danych dzierżaw. Cały proces trwa zazwyczaj ułamki sekund, co pozwala na błyskawiczną konfigurację urządzenia po podłączeniu do sieci. W przypadku braku odpowiedzi od serwera DHCP, system operacyjny może automatycznie przypisać adres z zakresu APIPA 169.254.0.0/16. Zrozumienie procesu DORA jest niezbędne do diagnozowania problemów z działaniem DHCP w sieci.

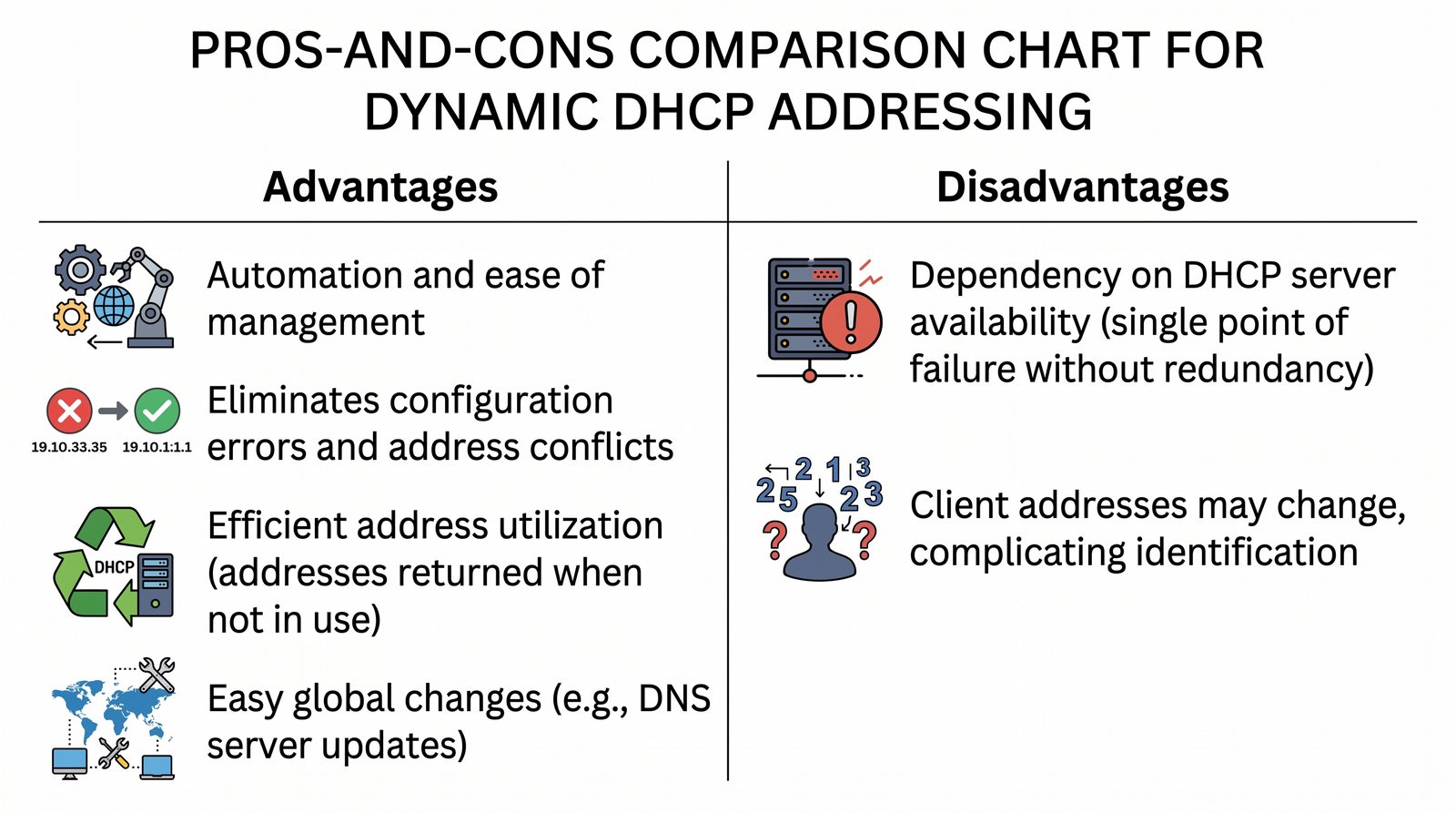

Adresacja dynamiczna oferuje szereg zalet, które czynią ją preferowanym wyborem dla większości urządzeń klienckich w sieci firmowej. Automatyzacja konfiguracji eliminuje błędy ludzkie i znacząco przyspiesza wdrażanie nowych urządzeń w sieci. Centralne zarządzanie parametrami sieciowymi pozwala na szybkie wprowadzanie globalnych zmian w całej organizacji. Efektywne wykorzystanie puli adresów poprzez czasowe dzierżawy jest szczególnie ważne w sieciach z ograniczoną liczbą dostępnych adresów.

Wadą adresacji dynamicznej jest zależność od dostępności serwera DHCP, który stanowi potencjalny pojedynczy punkt awarii. W przypadku braku redundancji, awaria serwera DHCP może sparaliżować działanie sieci i uniemożliwić nowym urządzeniom uzyskanie konfiguracji. Zmienność adresów klientów może utrudniać identyfikację urządzeń w logach i systemach monitorujących. Rozwiązaniem tych problemów są rezerwacje DHCP oraz redundantna konfiguracja serwerów DHCP.

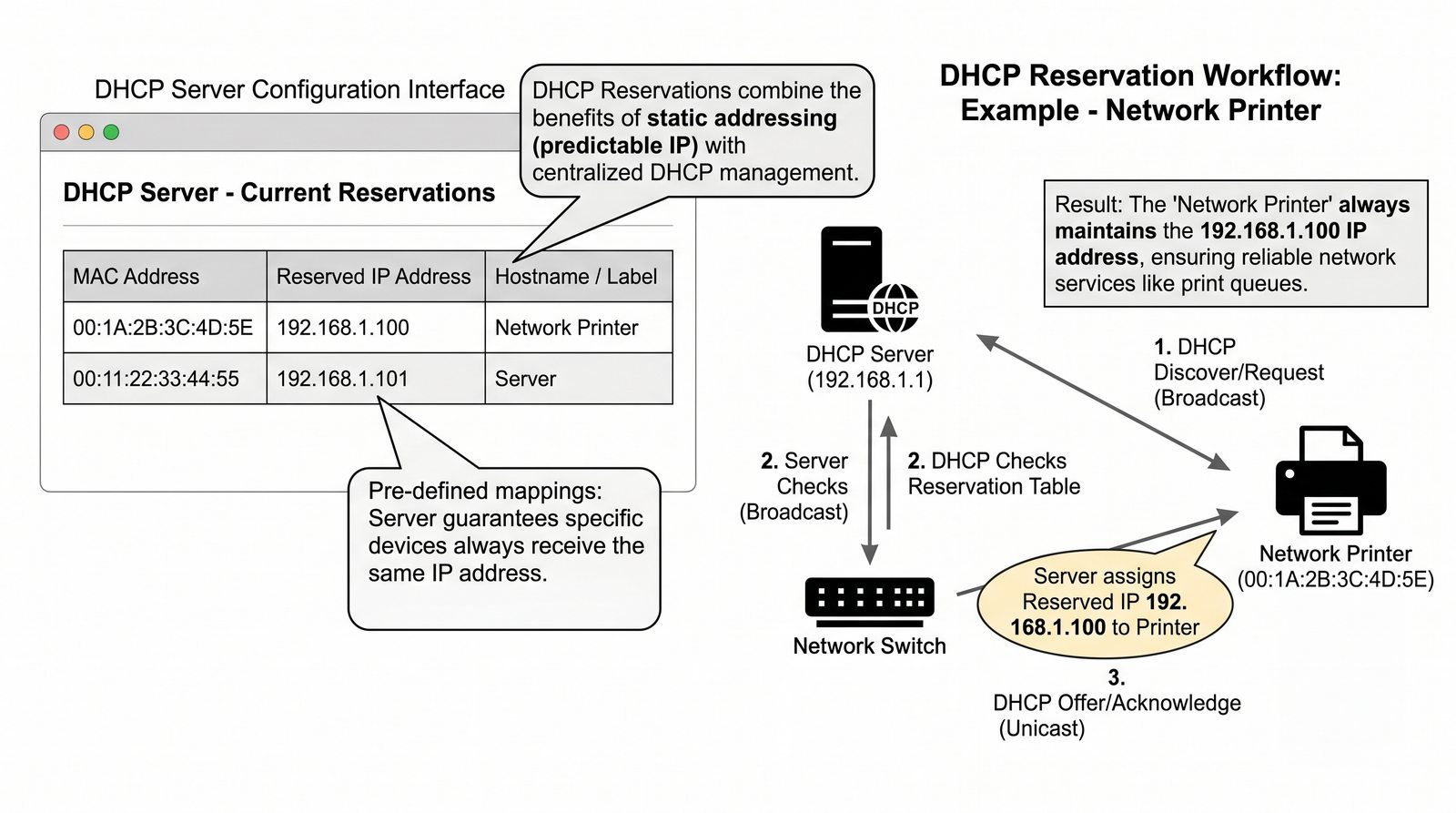

Rezerwacje DHCP stanowią kompromis między adresacją statyczną a dynamiczną, łącząc zalety obu podejść w jednym mechanizmie. Działają one na zasadzie przypisania konkretnego adresu IP do urządzenia identyfikowanego przez jego adres MAC w konfiguracji serwera DHCP. Urządzenie otrzymuje zawsze ten sam adres, ale jego konfiguracja jest zarządzana centralnie z poziomu serwera. Rezerwacje są szczególnie przydatne dla drukarek sieciowych, które muszą być dostępne pod stałym adresem dla użytkowników.

Zarządzanie rezerwacjami jest prostsze niż ręczna konfiguracja statyczna, ponieważ wszystkie zmiany można wprowadzić w jednym miejscu. W przypadku wymiany urządzenia na nowe, wystarczy zaktualizować adres MAC w rezerwacji, bez konieczności zmiany konfiguracji na wszystkich stacjach klienckich. Rezerwacje DHCP są również wykorzystywane dla serwerów w mniejszych firmach, gdzie dedykowana adresacja statyczna byłaby zbędna. Mechanizm ten pozwala zachować centralne zarządzanie przy jednoczesnej przewidywalności adresów kluczowych urządzeń.

Projektowanie schematu adresacji IP wymaga przestrzegania kilku fundamentalnych zasad, które decydują o późniejszej funkcjonalności sieci. Hierarchiczność oznacza, że adresacja powinna odzwierciedlać strukturę organizacji, zarówno geograficzną, jak i logiczną. Skalowalność wymaga pozostawienia wolnej przestrzeni adresowej na przyszły wzrost, który trudno przewidzieć z dokładnością. Spójność zasad w całej organizacji, na przykład brama domyślna zawsze jako pierwszy adres, ułatwia zarządzanie i diagnostykę.

Dokumentacja każdej podsieci i każdego adresu statycznego w systemie IPAM jest warunkiem koniecznym efektywnego zarządzania. Bez aktualnej dokumentacji administrator skazany jest na ręczne dochodzenie do tego, które adresy są używane. W praktyce warto stosować konwencje nazewnicze, które jednoznacznie identyfikują przeznaczenie każdej podsieci. Przestrzeganie złotych zasad projektowania adresacji procentuje przez cały cykl życia sieci.

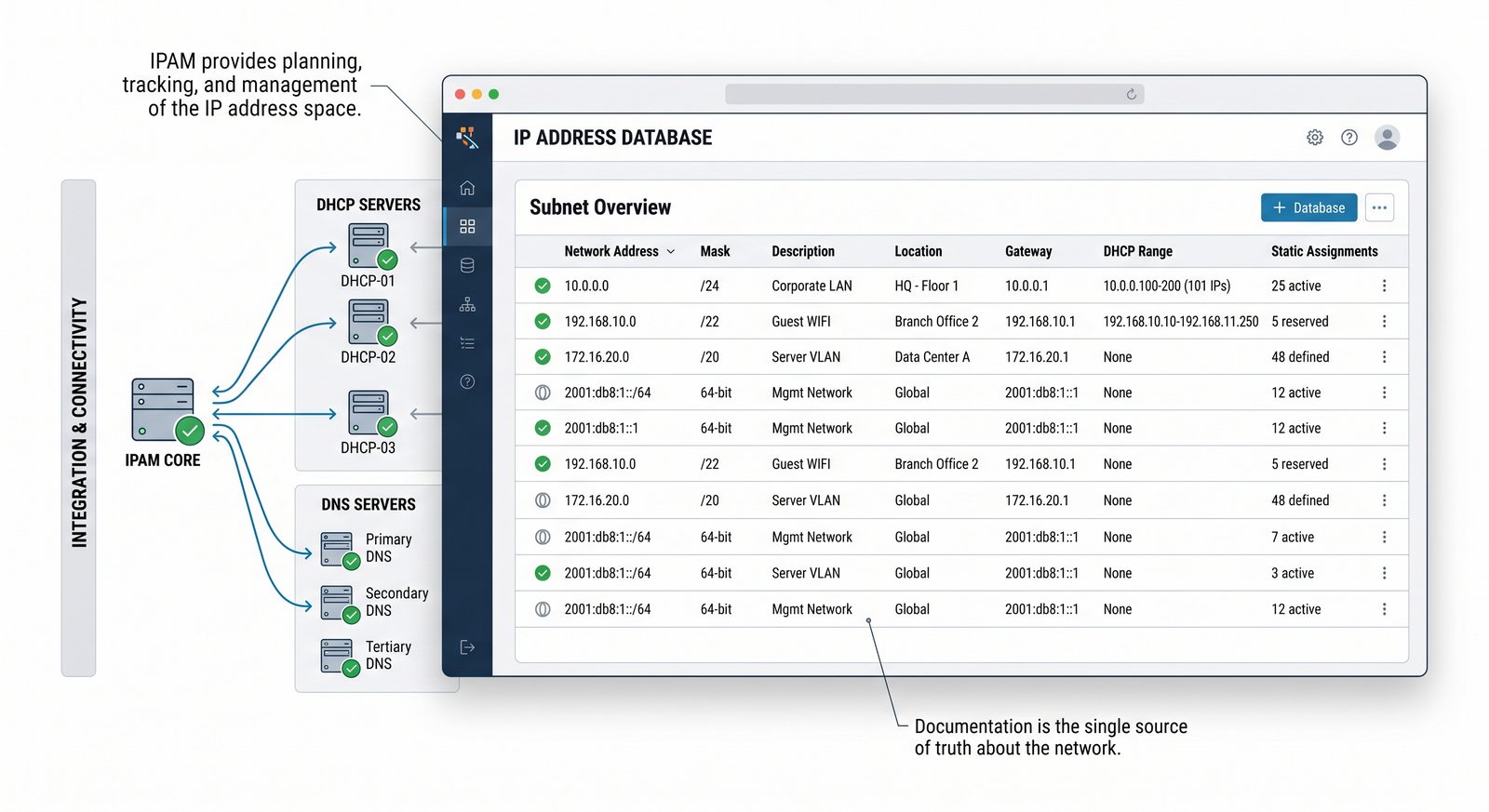

IPAM to kompleksowe podejście do zarządzania przestrzenią adresową, które obejmuje planowanie, śledzenie i dokumentowanie adresów IP w sieci. Narzędzia IPAM automatyzują proces przydziału adresów i wykrywają konflikty, które mogłyby zakłócić działanie sieci. Integracja z serwerami DHCP i DNS pozwala na automatyczną rejestrację nowych hostów i aktualizację rekordów. W małych sieciach funkcję IPAM może pełnić prosty arkusz kalkulacyjny, jednak w dużych środowiskach konieczne jest dedykowane oprogramowanie.

Popularne narzędzia IPAM, takie jak phpIPAM czy NetBox, oferują funkcje raportowania i alertowania o niskiej dostępności adresów. Systemy IPAM stanowią jedyne źródło prawdy o stanie adresacji w sieci, co jest kluczowe przy planowaniu zmian i rozbudowy. Wdrożenie IPAM znacząco redukuje ryzyko błędów związanych z ręcznym zarządzaniem adresacją. Profesjonalne zarządzanie adresacją IP jest standardem w nowoczesnych działach IT.

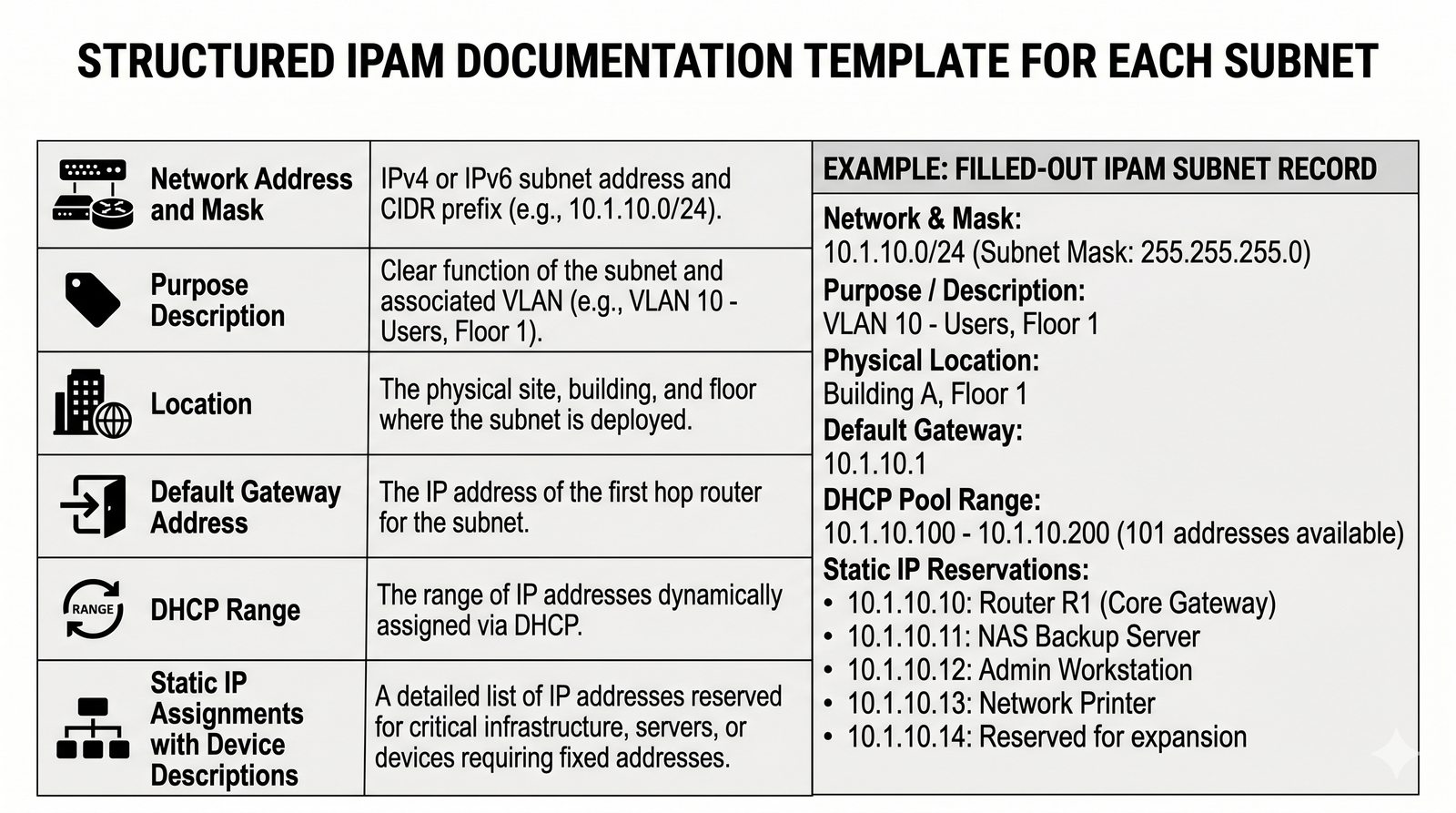

Dokumentacja IPAM powinna zawierać szczegółowe informacje o każdej podsieci, umożliwiające szybką identyfikację jej przeznaczenia. Niezbędne jest odnotowanie adresu sieci i maski, opisu przeznaczenia oraz lokalizacji fizycznej lub logicznej. Adres bramy domyślnej dla każdej podsieci musi być jednoznacznie określony w dokumentacji. Zakresy adresów przeznaczone dla DHCP oraz lista statycznie przypisanych adresów wraz z opisem urządzeń to kolejne istotne elementy.

Dokumentacja powinna być regularnie aktualizowana przy każdej zmianie w sieci, aby zachować jej wiarygodność. W praktyce warto ustalić procedurę, zgodnie z którą każda zmiana adresacji musi być odnotowana w IPAM. Dostęp do dokumentacji powinni mieć wszyscy członkowie zespołu IT, co ułatwia współpracę przy rozwiązywaniu problemów. Inwestycja w rzetelną dokumentację zwraca się wielokrotnie podczas diagnostyki awarii i planowania rozbudowy.

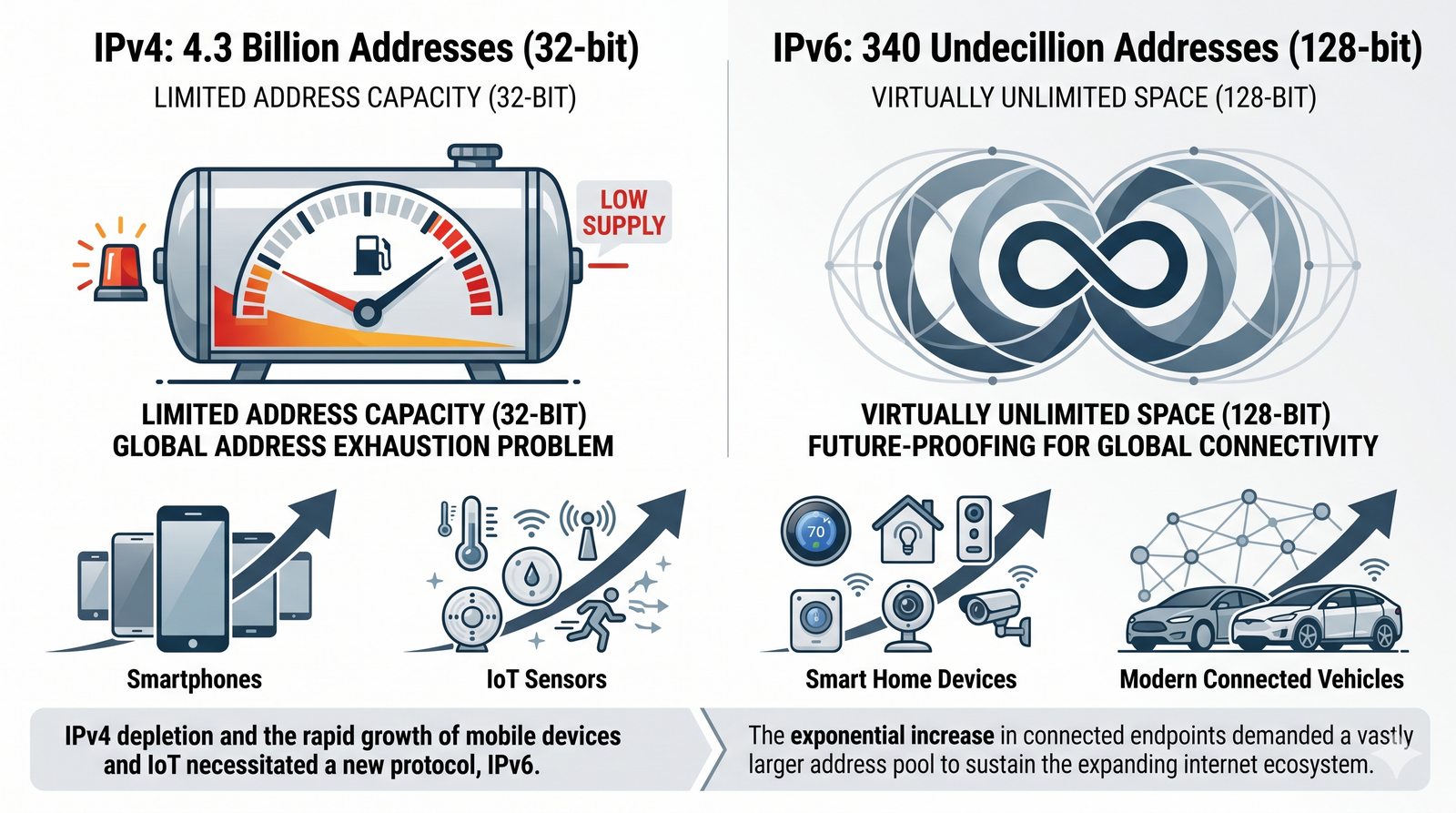

Głównym motorem powstania protokołu IPv6 było nieuchronne wyczerpanie puli adresów IPv4, które stało się faktem w 2011 roku. Adresacja 32-bitowa pozwala na około cztery miliardy unikalnych adresów, co jest całkowicie niewystarczające w erze Internetu Rzeczy. IPv6 oferuje przestrzeń adresową o wielkości 128 bitów, co daje astronomiczną liczbę adresów dla każdego urządzenia na Ziemi. Ta ogromna pula eliminuje potrzebę stosowania NAT i pozwala na bezpośrednią komunikację między urządzeniami.

Oprócz większej przestrzeni adresowej, IPv6 wprowadza szereg usprawnień technicznych, takich jak prostszy nagłówek i wbudowane mechanizmy bezpieczeństwa. Autokonfiguracja SLAAC upraszcza proces wdrażania nowych urządzeń, eliminując potrzebę serwera DHCP w wielu przypadkach. Mimo tych zalet wdrożenie IPv6 w Polsce i na świecie postępuje wolno, głównie ze względu na koszty migracji. Znajomość IPv6 staje się jednak coraz bardziej wymagana na rynku pracy w branży IT.

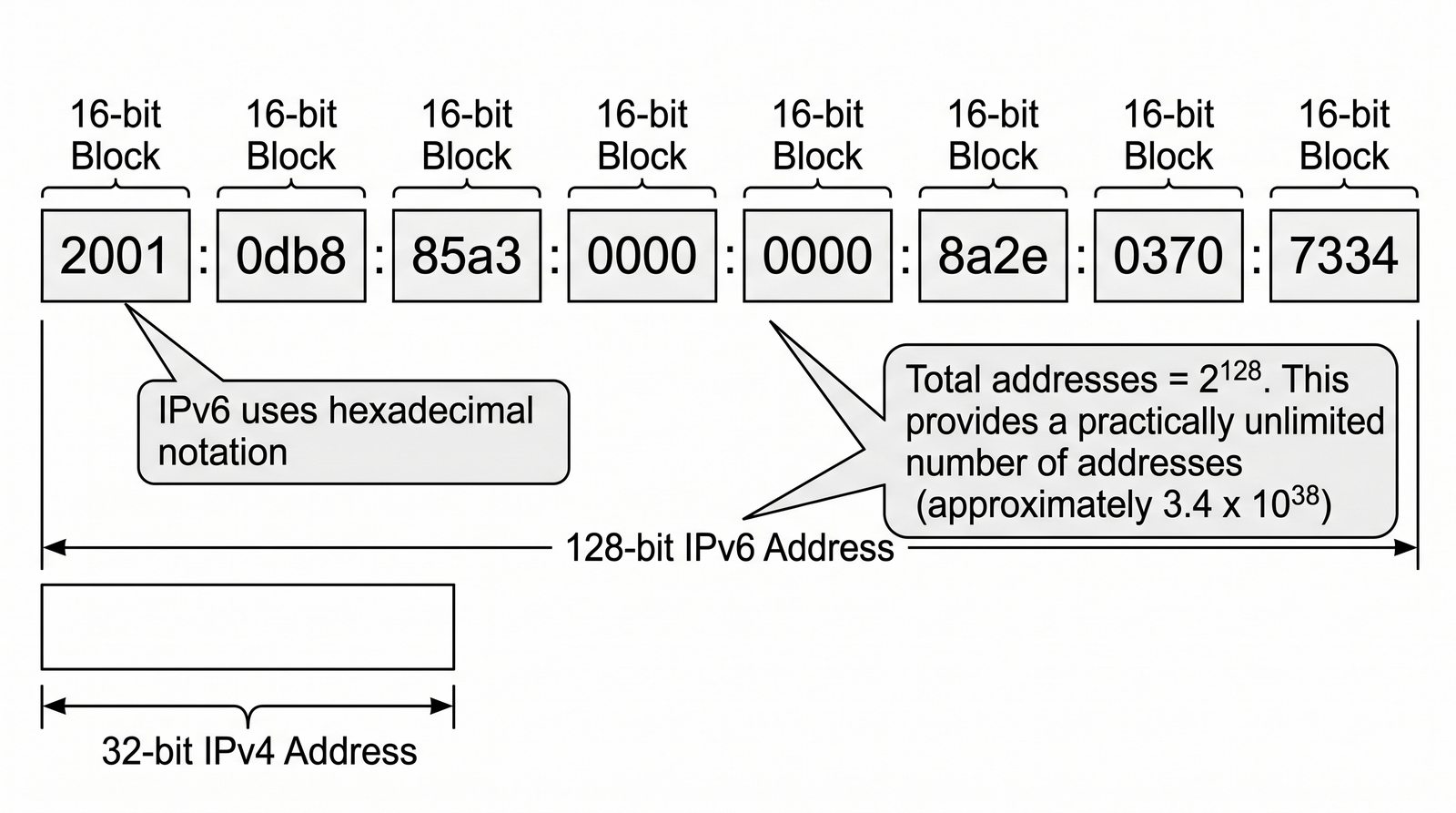

Adres IPv6 ma długość 128 bitów i jest zapisywany w postaci ośmiu szesnastobitowych bloków heksadecymalnych oddzielonych dwukropkami. Każdy blok reprezentuje cztery cyfry szesnastkowe, co daje w sumie 32 znaki heksadecymalne w pełnym zapisie. Przykładowy adres 2001:0db8:85a3:0000:0000:8a2e:0370:7334 ilustruje typowy globalny adres unicast IPv6. Liczba możliwych adresów jest tak ogromna, że każdy mieszkaniec Ziemi mógłby otrzymać miliardy adresów.

W przeciwieństwie do IPv4, w IPv6 nie ma potrzeby stosowania NAT, ponieważ każde urządzenie może posiadać unikalny adres globalny. Długość prefiksu sieciowego dla standardowej podsieci w IPv6 wynosi /64, co pozostawia 64 bity na identyfikację interfejsu. Standardowo podsieci IPv6 mają taki sam rozmiar, co upraszcza projektowanie i zarządzanie. Znajomość budowy adresów IPv6 jest niezbędna do projektowania sieci nowej generacji.

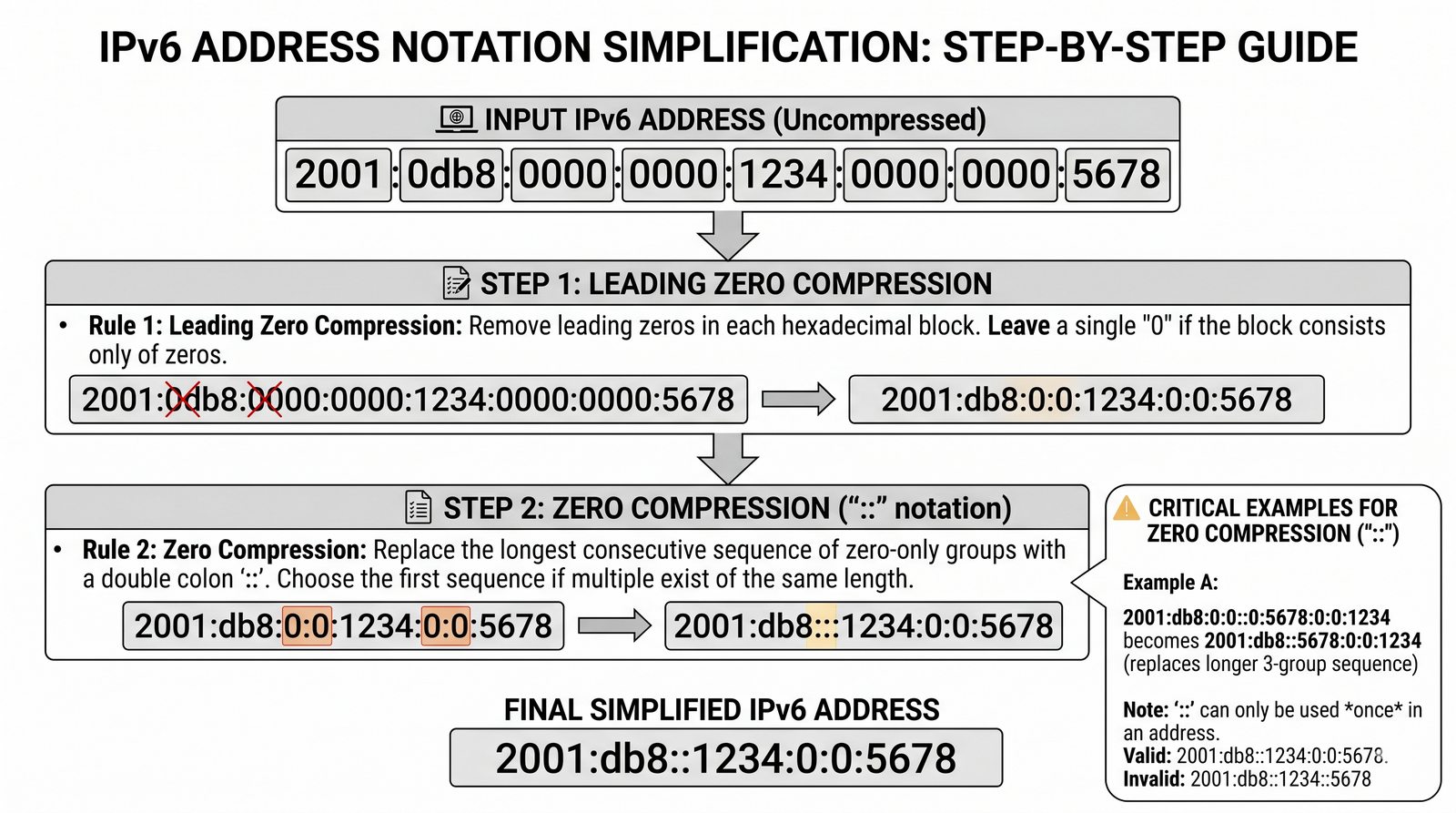

Aby ułatwić pracę z długimi adresami IPv6, wprowadzono dwie podstawowe zasady upraszczania zapisu, które znacząco poprawiają czytelność. Pierwsza zasada pozwala na opuszczanie wiodących zer w każdym szesnastkowym bloku adresu. Na przykład blok 0db8 można zapisać jako db8, a blok 0000 jako pojedyncze 0. Druga zasada umożliwia zastąpienie najdłuższej sekwencji bloków składających się z zer podwójnym dwukropkiem.

Dzięki tym regułom adres 2001:0db8:0000:0000:1234:0000:0000:5678 można skompresować do postaci 2001:db8::1234:0:0:5678. Należy pamiętać, że podwójny dwukropek może wystąpić w adresie tylko raz, aby uniknąć niejednoznaczności. Umiejętność poprawnego skracania i rozwijania adresów IPv6 jest niezbędna przy konfiguracji urządzeń sieciowych. Praktyczne ćwiczenia z zapisu adresów IPv6 znacząco przyspieszają pracę administratora w środowiskach z tym protokołem.

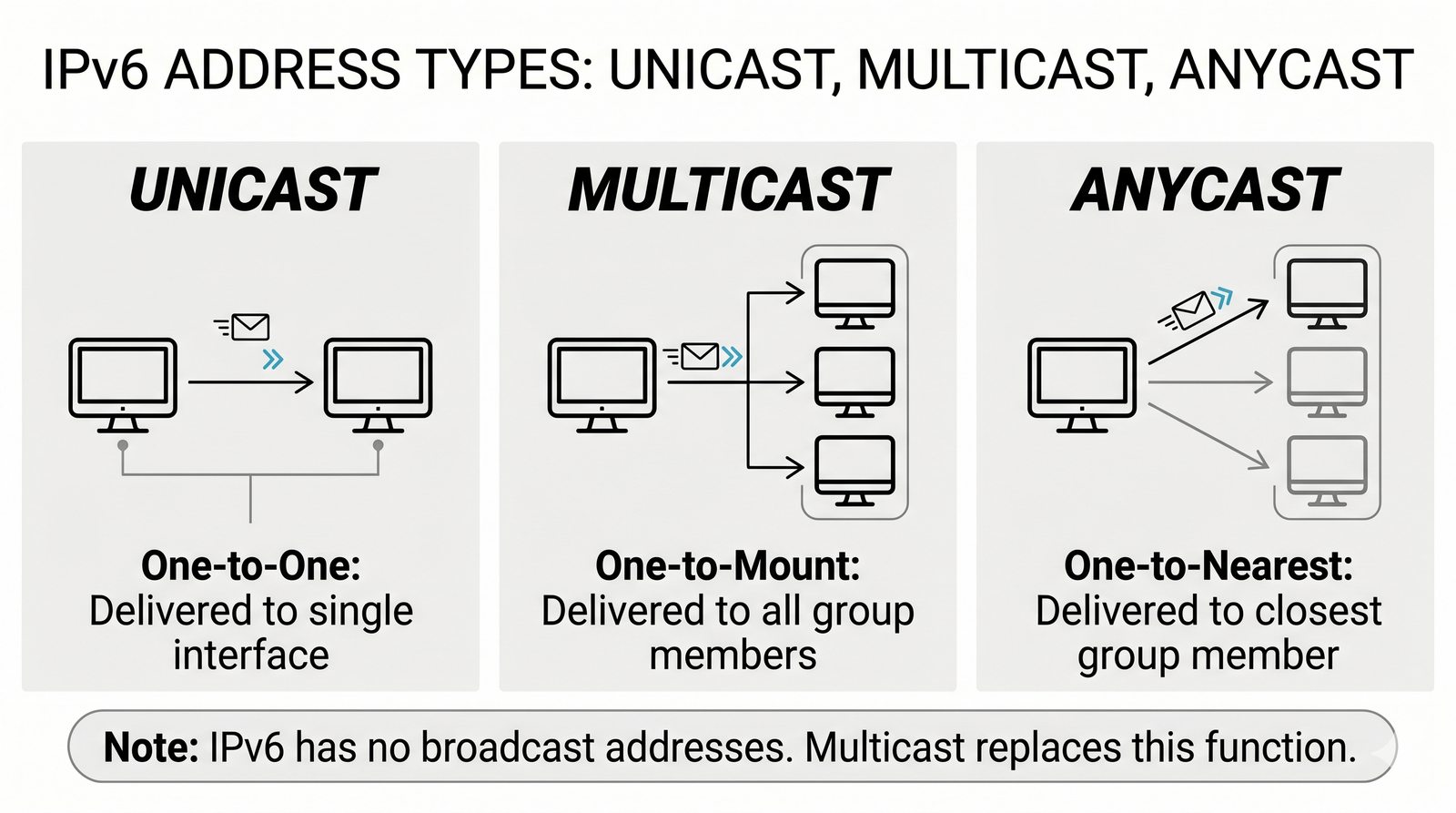

Protokół IPv6 definiuje trzy podstawowe typy adresów unicast, multicast i anycast, każdy o odmiennym przeznaczeniu i zakresie działania. Adres unicast identyfikuje pojedynczy interfejs sieciowy, a pakiet wysłany na ten adres trafia właśnie do niego. Adres multicast umożliwia wysyłkę pakietów do grupy interfejsów jednocześnie, co jest wykorzystywane w protokołach routingu i odkrywaniu sąsiadów. Anycast pozwala na dostarczenie pakietu do najbliższego członka grupy, mierząc odległość metryką routingu.

W IPv6 całkowicie zrezygnowano z adresów rozgłoszeniowych broadcast, które znane były z IPv4, zastępując je mechanizmami multicast. Każdy interfejs IPv6 automatycznie otrzymuje adres link-local, ważny wyłącznie w lokalnym segmencie sieci. Adresy multicast w IPv6 mają przedrostek ff00::/8 i są wykorzystywane między innymi w protokole NDP. Zrozumienie różnic między typami adresów IPv6 jest kluczowe dla poprawnej konfiguracji sieci.

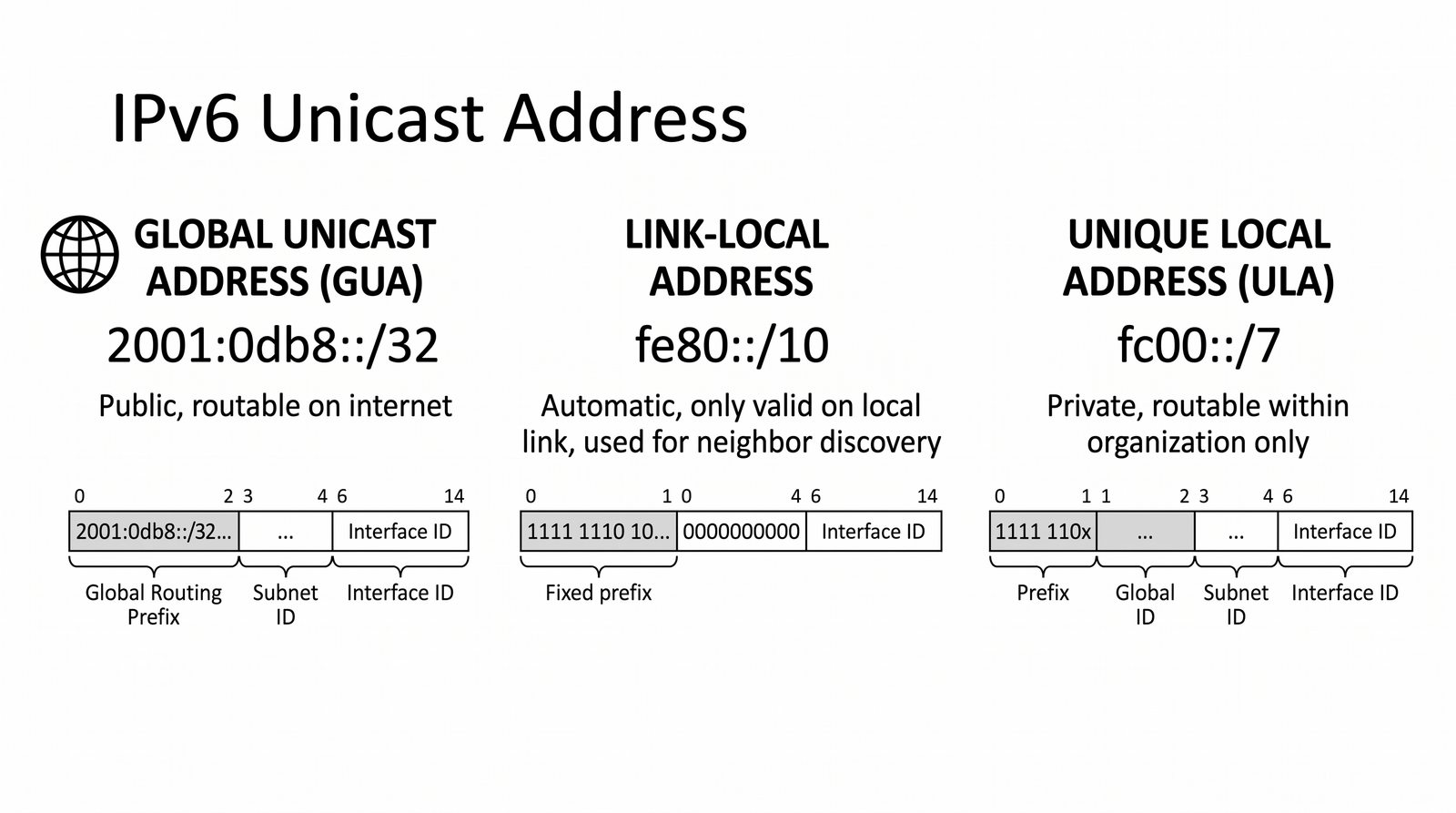

Globalne adresy unicast w IPv6 są odpowiednikiem publicznych adresów IPv4 i są routowalne w globalnym Internecie. Zazwyczaj zaczynają się od przedrostka 2000::/3, co odpowiada pierwszej cyfrze 2 lub 3 w zapisie heksadecymalnym. Adresy link-local z przedrostkiem fe80::/10 są automatycznie konfigurowane na każdym interfejsie IPv6 i służą do komunikacji w obrębie jednego segmentu. Nie są one routowalne i nigdy nie opuszczają swojego podłącza sieciowego.

Unikalne adresy lokalne ULA z przedrostkiem fc00::/7 pełnią funkcję analogiczną do prywatnych adresów IPv4 z RFC 1918. Mogą być routowane wewnątrz organizacji, ale nie są akceptowane w globalnym Internecie. Adresy ULA są przydatne w sieciach firmowych, które nie chcą polegać na dostawcy Internetu dla wewnętrznej adresacji. Każdy z tych typów adresów unicast ma ściśle określone zastosowanie w architekturze sieciowej.

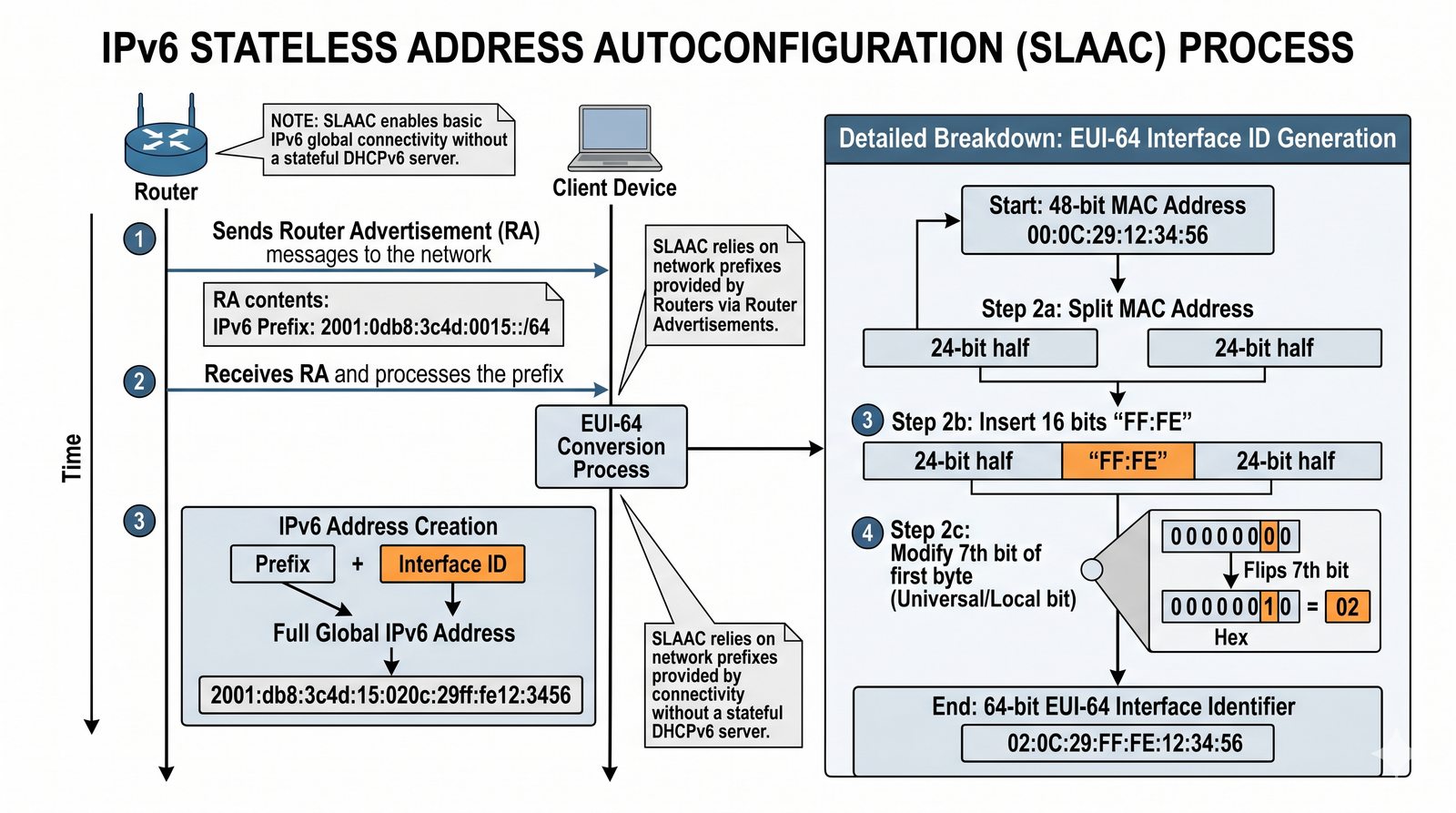

SLAAC jest rewolucyjnym mechanizmem autokonfiguracji w IPv6, który pozwala urządzeniom na samodzielne skonfigurowanie adresu IP bez udziału serwera DHCP. Proces ten opiera się na nasłuchiwaniu komunikatów Router Advertisement wysyłanych okresowo przez router w segmencie sieci. Z komunikatu RA urządzenie odczytuje prefiks sieciowy, a następnie generuje swoją część hostową na podstawie adresu MAC. Dzięki temu każde urządzenie może natychmiast po podłączeniu do sieci uzyskać pełną konfigurację IP.

Generowanie części hostowej z adresu MAC odbywa się z wykorzystaniem formatu EUI-64, który rozszerza 48-bitowy adres MAC do 64 bitów. Mechanizm SLAAC eliminuje potrzebę centralnego serwera DHCP w wielu scenariuszach, co upraszcza zarządzanie siecią. Ze względów prywatności wprowadzono rozszerzenia generujące losowe adresy tymczasowe zamiast stałych adresów EUI-64. SLAAC jest jedną z kluczowych zalet IPv6, która znacząco upraszcza proces wdrażania nowych urządzeń.

Celem tego modułu było wyposażenie uczestników w kompleksową wiedzę z zakresu planowania adresacji IP, niezbędną w codziennej pracy inżyniera sieciowego. Omówione techniki, od podstaw subnettingu przez VLSM aż po zaawansowane aspekty IPv6, stanowią pełne spektrum zagadnień adresacyjnych. Zrozumienie różnic między adresacją statyczną a dynamiczną oraz umiejętność doboru odpowiedniej metody są kluczowe w praktyce. Hierarchiczne projektowanie schematów adresacji z uwzględnieniem przyszłego wzrostu to fundament skalowalnej sieci.

Wprowadzenie do IPv6 przygotowuje uczestników na nieuchronną transformację, która czeka współczesne sieci komputerowe. Narzędzia IPAM i automatyzacja zarządzania adresacją zostały przedstawione jako metody podnoszące efektywność pracy administratora. Moduł kładzie nacisk na praktyczne umiejętności, które można natychmiast zastosować w rzeczywistych środowiskach produkcyjnych. Zdobyta wiedza stanowi solidną podstawę do dalszego rozwoju w kierunku specjalisty sieciowego.

Niniejszy slajd kończy pierwszą część wykładu poświęconą planowaniu adresacji IP i stanowi okazję do podsumowania najważniejszych zagadnień. W trakcie prezentacji omówione zostały zarówno podstawy teoretyczne, jak i praktyczne aspekty projektowania sieci. Uczestnicy mieli okazję zapoznać się z konkretnymi przykładami obliczeń i konfiguracji stosowanymi w branży. Wiedza zdobyta podczas tej części będzie niezbędna przy omawianiu kolejnych tematów związanych z routingiem i bezpieczeństwem.

Zachęcam do aktywnego uczestnictwa w dyskusji i zadawania pytań dotyczących omawianego materiału. Wszelkie wątpliwości wyjaśnione na bieżąco pozwolą uniknąć problemów przy bardziej zaawansowanych zagadnieniach. Materiały dodatkowe i prezentacja są dostępne na platformie kursu do samodzielnego przeglądania. Życzę owocnej dyskusji i zapraszam do kontynuacji nauki w kolejnych modułach.

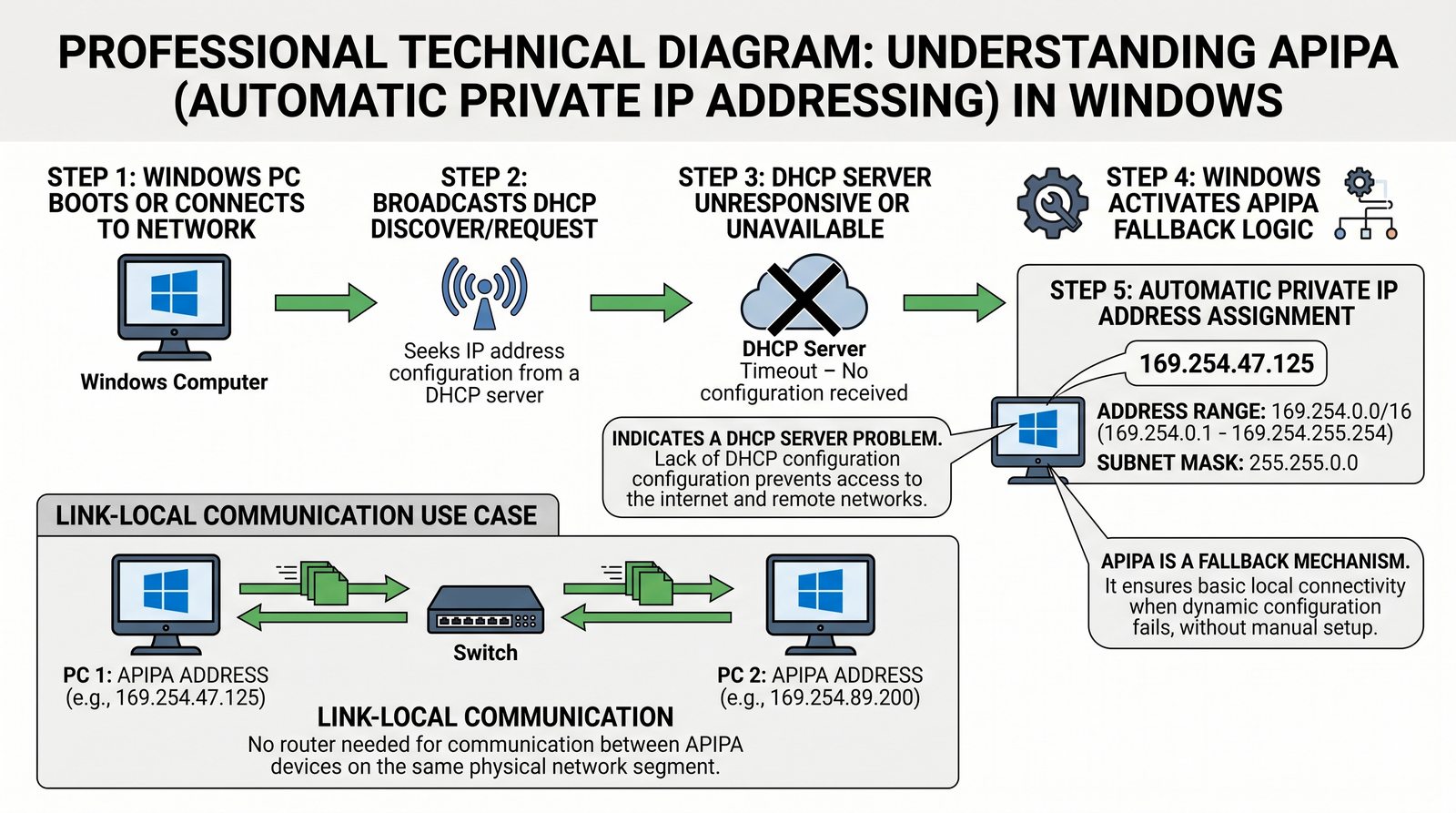

APIPA to mechanizm awaryjny w systemach Windows, który automatycznie przydziela adres z zakresu 169.254.0.0/16 w przypadku braku odpowiedzi serwera DHCP. Adresy te, nazywane link-local w IPv4, umożliwiają komunikację wyłącznie w obrębie lokalnego segmentu sieci. Mechanizm ten nie wspiera routingu, więc urządzenia z adresami APIPA nie mają dostępu do Internetu. Obecność adresu APIPA na komputerze jest zawsze sygnałem problemu z siecią lub serwerem DHCP.

W systemach Linux podobną funkcję pełni mechanizm avahi-autoipd, który również przydziela adres z tego samego zakresu. Adresy link-local są przydatne w awaryjnych sytuacjach, gdy potrzebna jest podstawowa komunikacja między dwoma urządzeniami bez infrastruktury sieciowej. W nowoczesnych sieciach mechanizm APIPA jest często wyłączany w konfiguracji systemowej na rzecz szybszego wykrywania problemów. Zrozumienie tego mechanizmu pomaga w szybkiej diagnostyce problemów sieciowych.

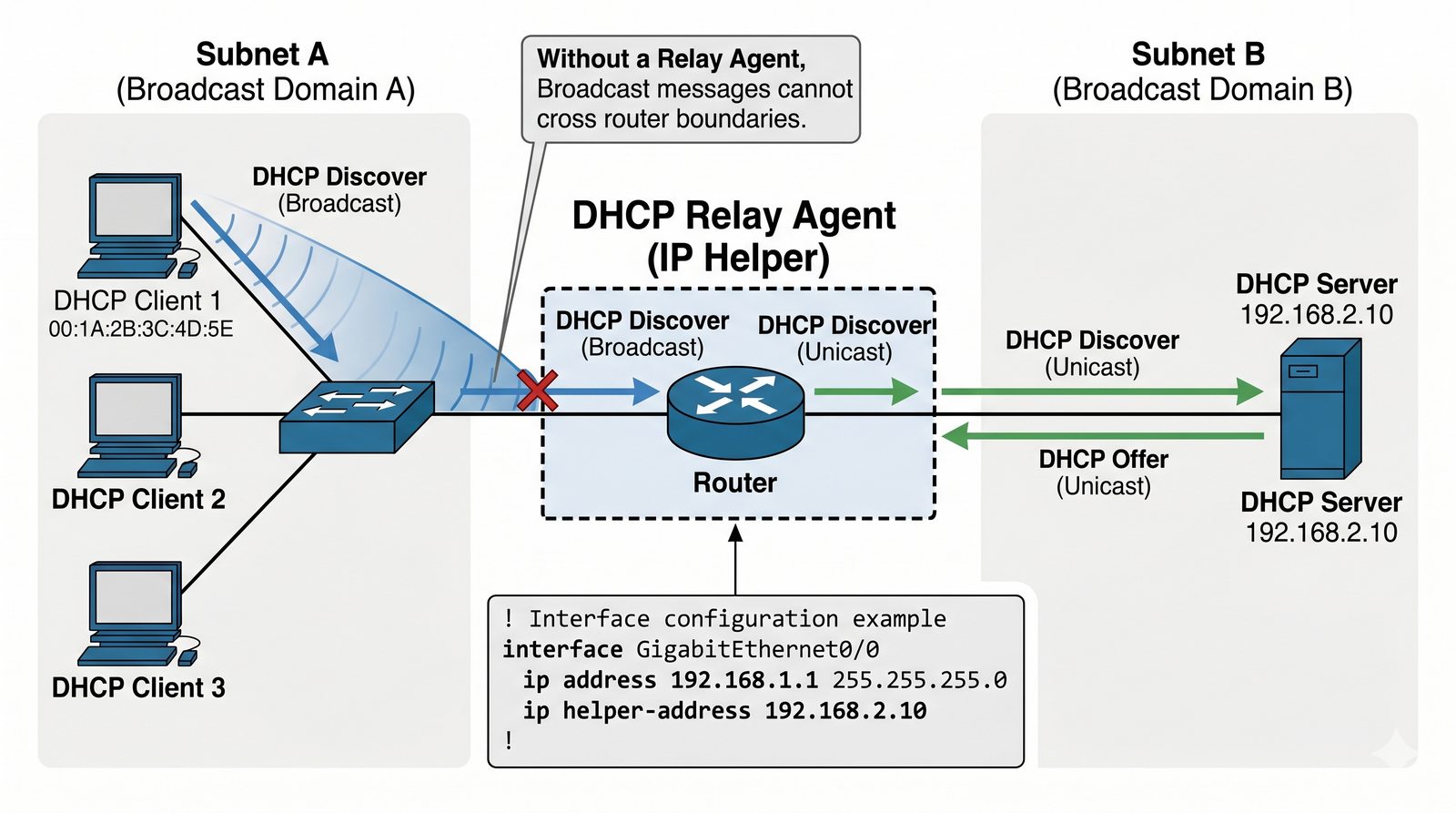

DHCP Relay Agent rozwiązuje problem komunikacji między klientami a serwerem DHCP znajdującym się w różnych podsieciach. Routery domyślnie nie przekazują komunikatów rozgłoszeniowych, co uniemożliwia klientom bezpośrednie dotarcie do serwera. Relay Agent przechwytuje broadcast DHCP od klienta i przekształca go w komunikat unicast kierowany do serwera. W urządzeniach Cisco funkcja ta jest konfigurowana za pomocą polecenia ip helper-address na interfejsie.

Dzięki Relay Agent można utrzymać jeden centralny serwer DHCP obsługujący wiele podsieci, co upraszcza zarządzanie. Rozwiązanie to jest szczególnie przydatne w sieciach z dużą liczbą VLAN, gdzie uruchamianie osobnego serwera DHCP dla każdego z nich byłoby niepraktyczne. Relay Agent dodaje do przesyłanego pakietu informację o adresie IP interfejsu, na którym odebrano zapytanie. Znajomość konfiguracji DHCP Relay jest standardową umiejętnością administratora sieci firmowej.

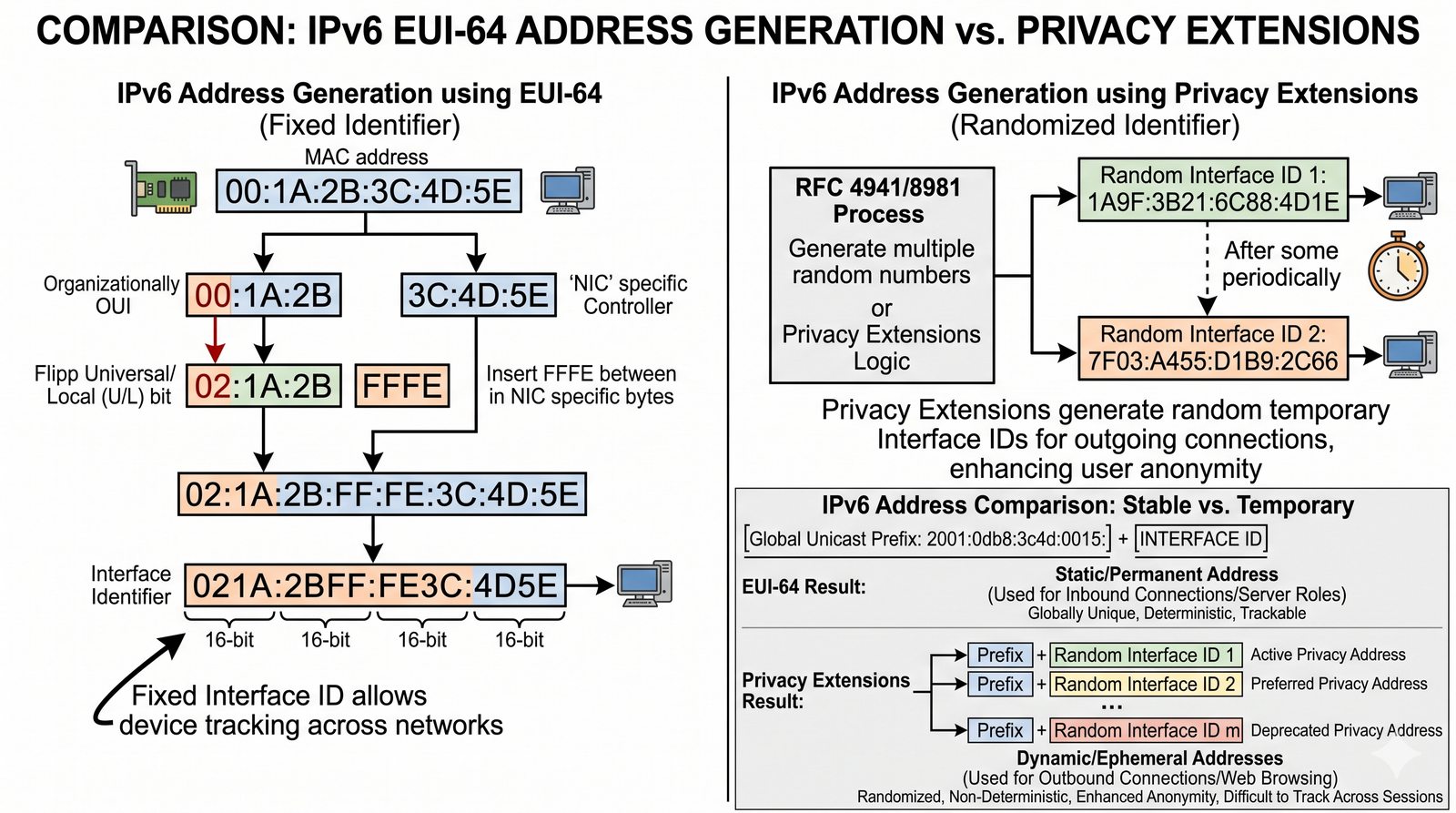

Mechanizm EUI-64 w IPv6 generuje część hostową adresu na podstawie adresu MAC interfejsu sieciowego, co budzi obawy o prywatność użytkowników. Ponieważ adres MAC jest unikalny i niezmienny, umożliwia śledzenie urządzenia między różnymi sieciami. Aby zaradzić temu problemowi, wprowadzono rozszerzenia prywatności zdefiniowane w RFC 4941. Mechanizm ten generuje tymczasowe adresy z losową częścią hostową, które są regularnie zmieniane.

Urządzenie z włączonymi rozszerzeniami prywatności posiada jednocześnie stały adres EUI-64 oraz tymczasowe adresy używane do komunikacji wychodzącej. Systemy Windows domyślnie włączają te rozszerzenia od wersji Vista, podobnie jak nowoczesne dystrybucje Linuxa. Rozszerzenia prywatności są zalecane dla wszystkich urządzeń klienckich, ale nie powinny być stosowane na serwerach wymagających stałej identyfikacji. Znajomość tego mechanizmu jest ważna dla zachowania równowagi między funkcjonalnością a prywatnością.

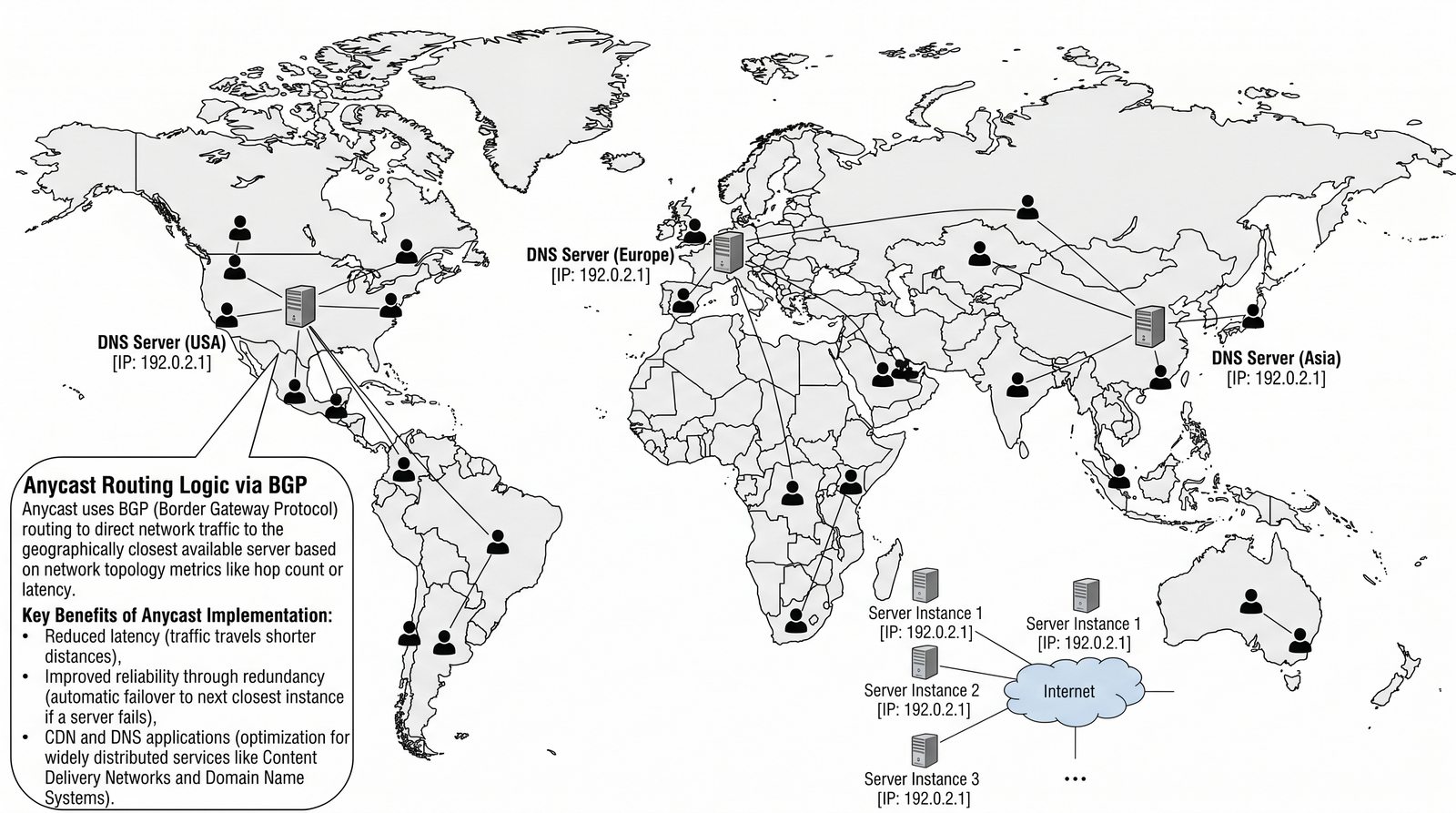

Anycast to zaawansowana technika sieciowa, w której wiele serwerów w różnych lokalizacjach ogłasza ten sam adres IP w protokole BGP. Dzięki mechanizmom routingu zapytanie użytkownika jest automatycznie kierowane do najbliższego geograficznie serwera. Najbardziej znanym przykładem wykorzystania anycast są globalne serwery DNS, takie jak 8.8.8.8 Google. Technika ta jest również podstawą działania sieci CDN, które dostarczają treści z serwera położonego najbliżej użytkownika.

Anycast zwiększa niezawodność usług, ponieważ awaria jednego serwera nie przerywa działania całej usługi. Ruch użytkowników jest automatycznie przejmowany przez kolejny najbliższy serwer w sieci anycast. Konfiguracja anycast wymaga zaawansowanej znajomości protokołu BGP i starannego planowania topologii sieci. W IPv6 anycast jest oficjalnie wspieranym typem adresu, co ułatwia jego implementację w nowych projektach.

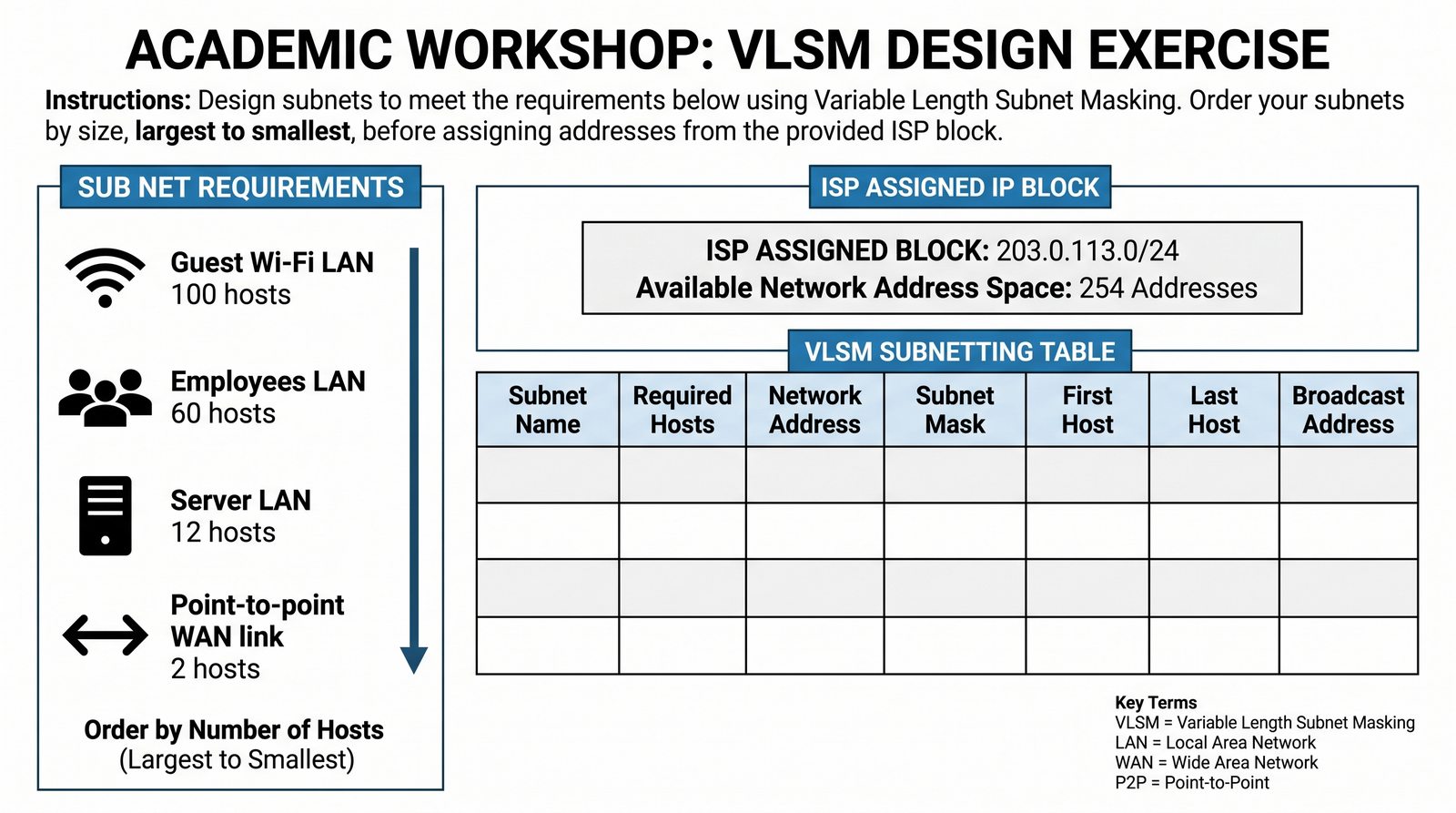

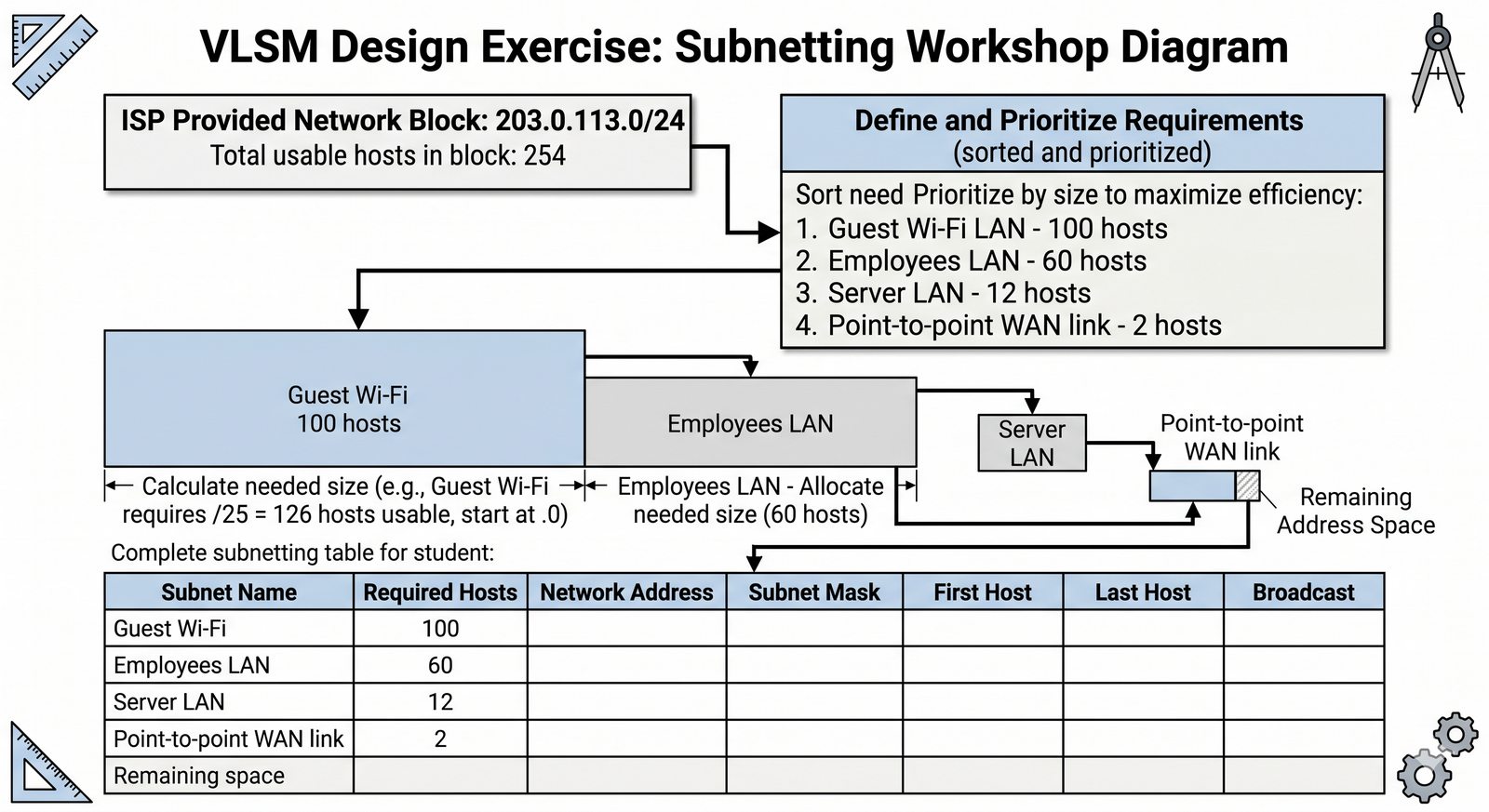

Warsztat projektowania VLSM to praktyczne ćwiczenie, które przygotowuje uczestników do rzeczywistych wyzwań związanych z planowaniem adresacji. Otrzymując blok 203.0.113.0/24, uczestnik musi zaprojektować schemat dla biura z czterema typami podsieci. Sieć dla gości Wi-Fi wymaga 100 hostów, co jest największym zapotrzebowaniem i otrzymuje priorytet w procesie przydziału. LAN pracowników potrzebuje 60 hostów, a serwery zaledwie 12, co pokazuje różnorodność wymagań.

Połączenie punkt-punkt z centralą firmy wymaga tylko 2 adresów, idealnie pasując do maski /30 lub /31. Ćwiczenie uczy sortowania wymagań od największych do najmniejszych i przydzielania bloków w logicznej kolejności. Uczestnicy tworzą tabelę adresacji zawierającą adres sieci, maskę, zakres hostów i adres broadcast. Warsztat ten odzwierciedla typowe zadania, z którymi mierzy się projektant sieci w codziennej pracy.

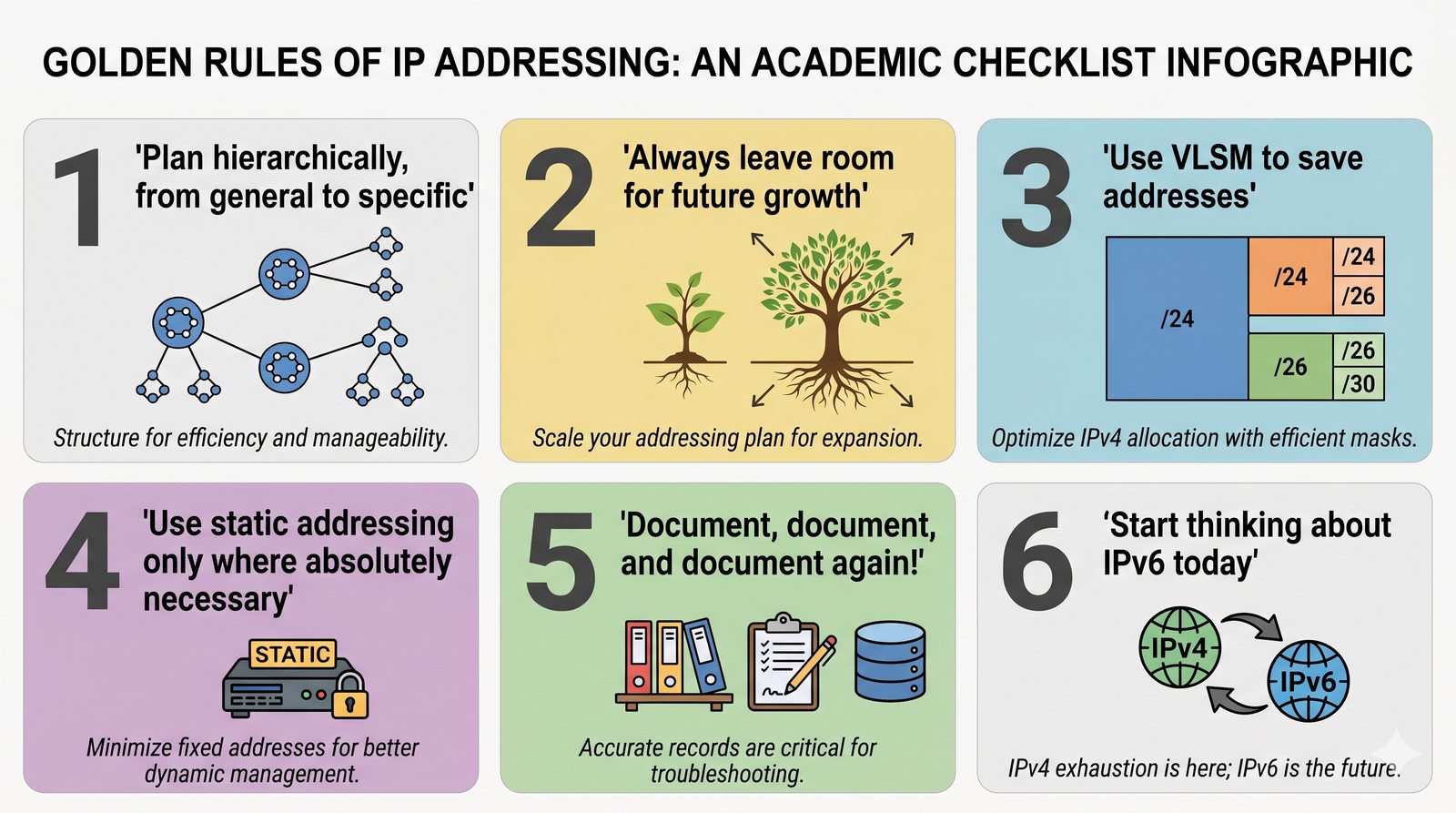

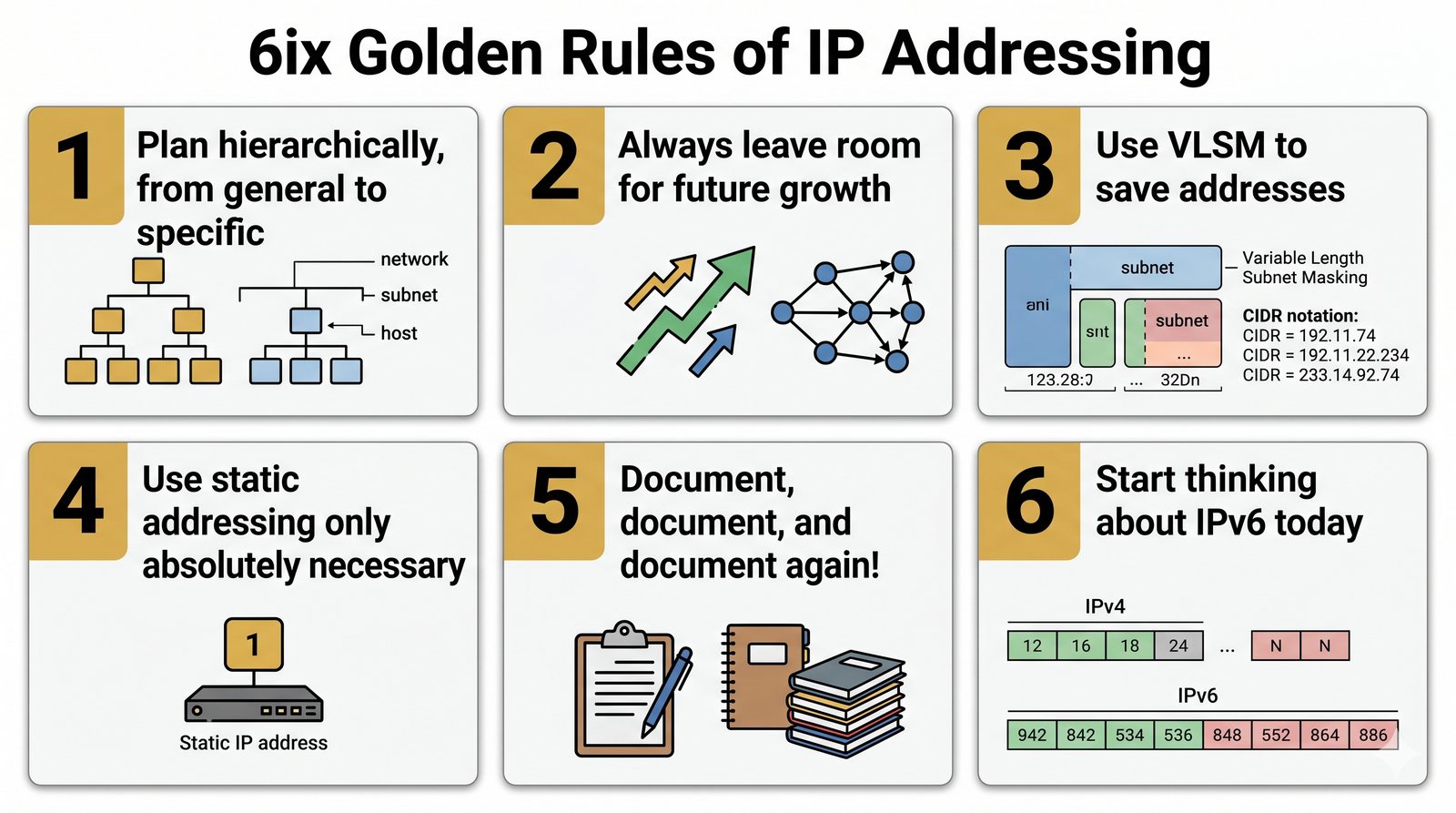

Złote zasady adresacji IP to zbiór praktycznych wskazówek, które powinny przyświecać każdemu projektantowi sieci podczas tworzenia schematu adresacji. Planowanie hierarchiczne od ogółu do szczegółu pozwala na logiczną i przejrzystą strukturę całej sieci. Zostawianie zapasu na przyszły wzrost jest kluczowe, ponieważ re-numeracja sieci jest jednym z najtrudniejszych zadań. Stosowanie VLSM do oszczędzania adresów jest standardem w nowoczesnych sieciach i powinno być domyślnym podejściem.

Adresacja statyczna powinna być stosowana tylko tam, gdzie jest absolutnie konieczna, a w pozostałych przypadkach należy korzystać z DHCP. Dokumentacja każdego elementu adresacji jest warunkiem utrzymania kontroli nad siecią w dłuższej perspektywie. Myślenie o IPv6 od samego początku projektu pozwala uniknąć kosztownych przeróbek w przyszłości. Przestrzeganie tych zasad znacząco ułatwia zarządzanie siecią i minimalizuje ryzyko problemów.

Niniejszy slajd stanowi zakończenie zasadniczej części wykładu i zaproszenie do finalnej dyskusji podsumowującej. Przedstawiony materiał obejmuje zarówno podstawy teoretyczne, jak i praktyczne aspekty planowania adresacji IP. Uczestnicy mieli okazję zapoznać się z technikami VLSM, CIDR, NAT oraz podstawami protokołu IPv6. Wiedza ta stanowi solidny fundament do dalszego zgłębiania zagadnień sieciowych.

Zachęcam do zadawania pytań dotyczących omawianych tematów, szczególnie tych aspektów, które mogą być niejasne. Doświadczenie zdobyte podczas warsztatów praktycznych pomoże w samodzielnym projektowaniu schematów adresacji. Materiały szkoleniowe są dostępne na platformie kursu wraz z dodatkowymi ćwiczeniami do samodzielnego wykonania. Życzę powodzenia w stosowaniu zdobytej wiedzy w praktyce zawodowej.

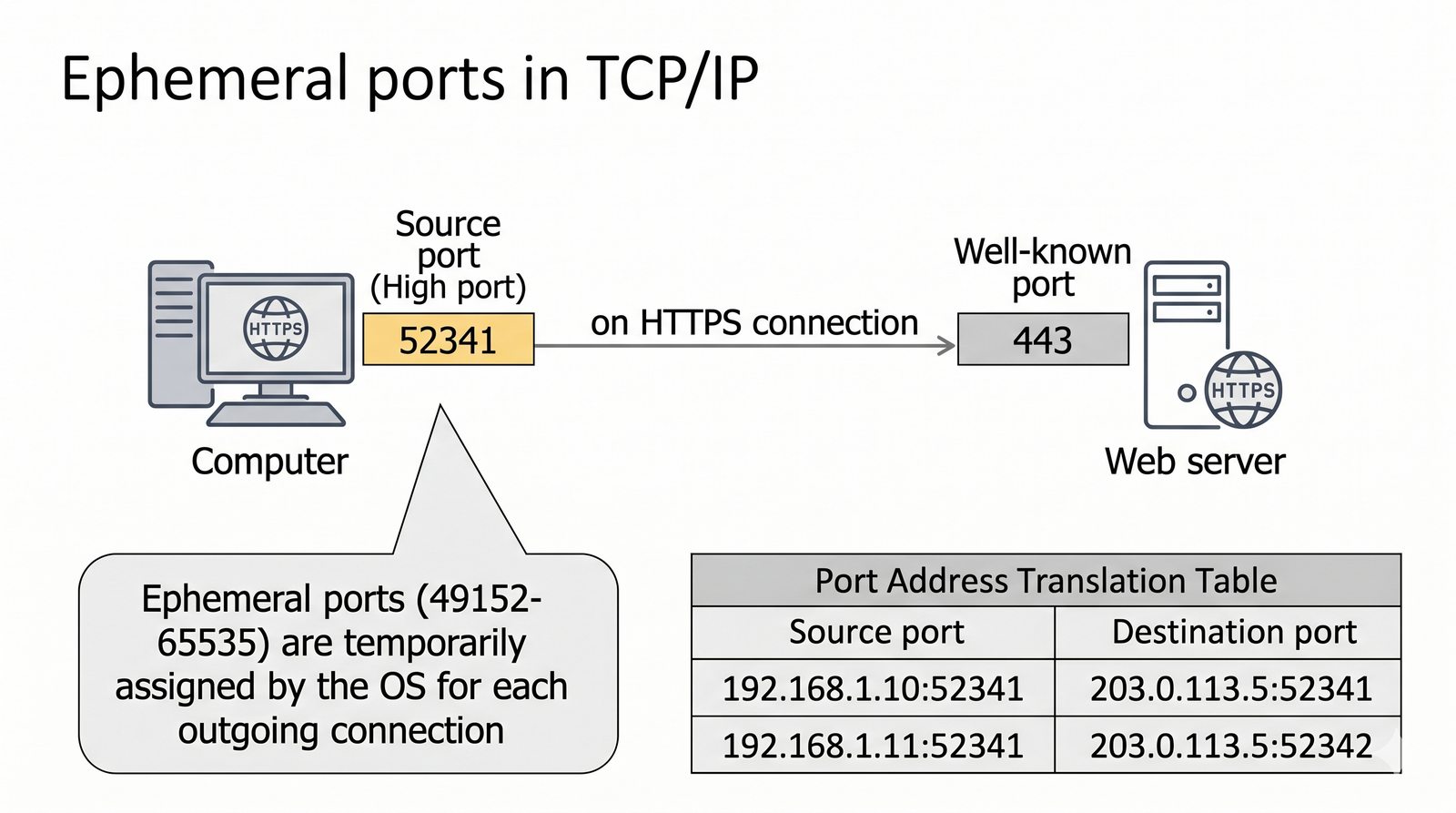

Porty efemeryczne to tymczasowe numery portów źródłowych przydzielane przez system operacyjny dla każdego nowego połączenia sieciowego. Gdy komputer łączy się z serwerem WWW na porcie 443, system przydziela losowy port źródłowy z wysokiego zakresu. Porty te nazywane są efemerycznymi, ponieważ istnieją wyłącznie na czas trwania danej sesji sieciowej. W systemach Windows zakres portów efemerycznych zaczyna się od 49152, a w Linuxie od 32768.

Mechanizm PAT wykorzystuje porty efemeryczne do rozróżniania wielu jednoczesnych połączeń od różnych użytkowników sieci prywatnej. Dzięki portom źródłowym jeden publiczny adres IP może obsługiwać tysiące równoczesnych sesji od różnych urządzeń. Po zakończeniu połączenia port efemeryczny wraca do puli i może być wykorzystany dla kolejnej sesji. Zrozumienie roli portów efemerycznych jest kluczowe dla poprawnej konfiguracji firewalli i NAT.

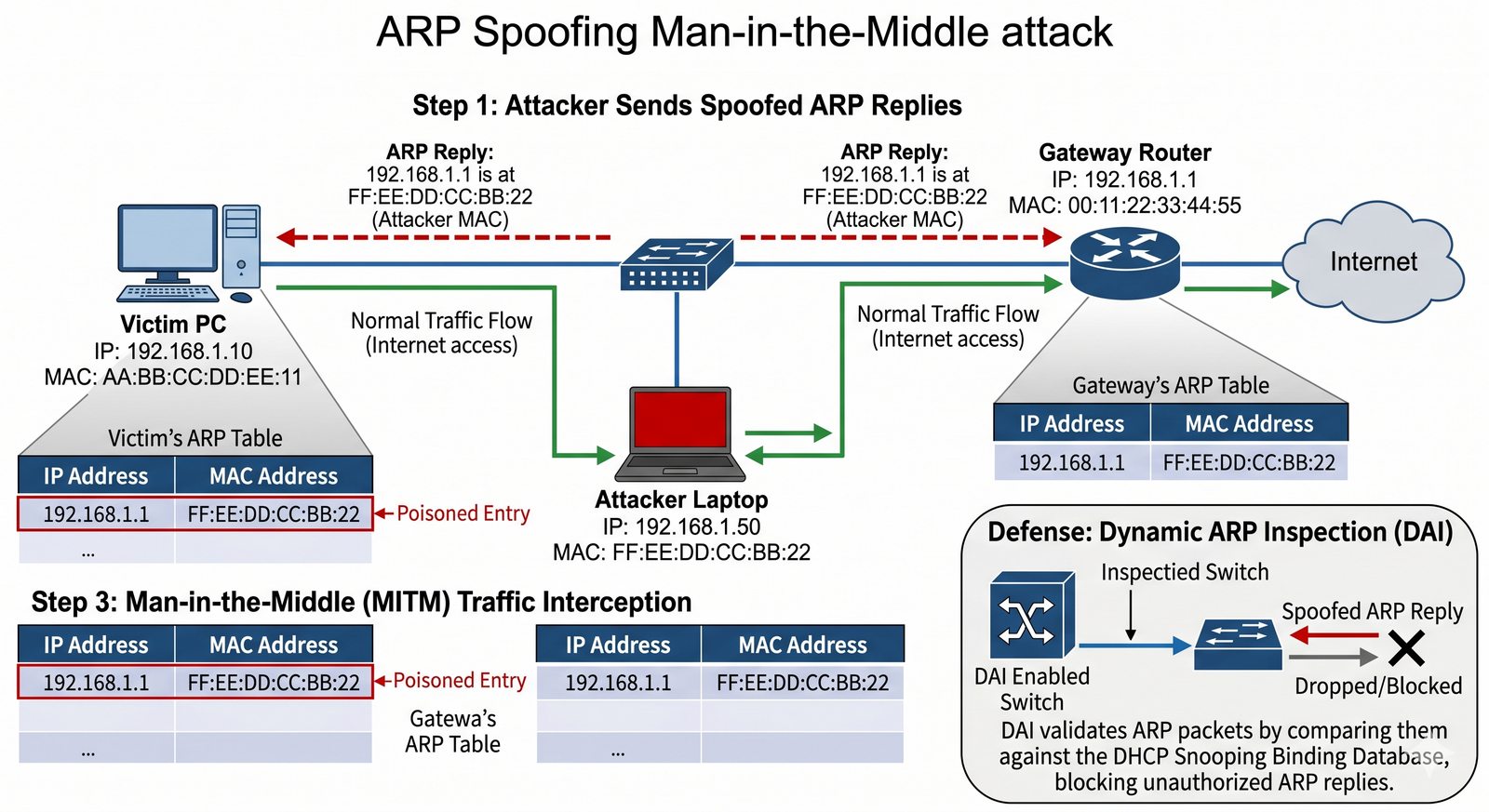

Atak ARP spoofing polega na wysyłaniu fałszywych odpowiedzi ARP w sieci lokalnej w celu przechwycenia ruchu między urządzeniami. Protokół ARP nie posiada mechanizmów uwierzytelniania, co czyni go podatnym na manipulację w obrębie jednego segmentu sieci. Atakujący może przekonać komputer ofiary, że jego adres MAC jest adresem MAC bramy domyślnej. W rezultacie cały ruch ofiary przechodzi przez komputer atakującego, umożliwiając podsłuchiwanie i modyfikację danych.

Ochronę przed ARP spoofingiem zapewniają mechanizmy takie jak Dynamic ARP Inspection na przełącznikach zarządzalnych. DAI weryfikuje poprawność odpowiedzi ARP na podstawie tabeli DHCP snooping, odrzucając fałszywe pakiety. W małych sieciach bez przełączników zarządzalnych ryzyko ARP spoofing można ograniczyć przez statyczne wpisy ARP. Znajomość tego ataku jest niezbędna do projektowania bezpiecznych sieci lokalnych.

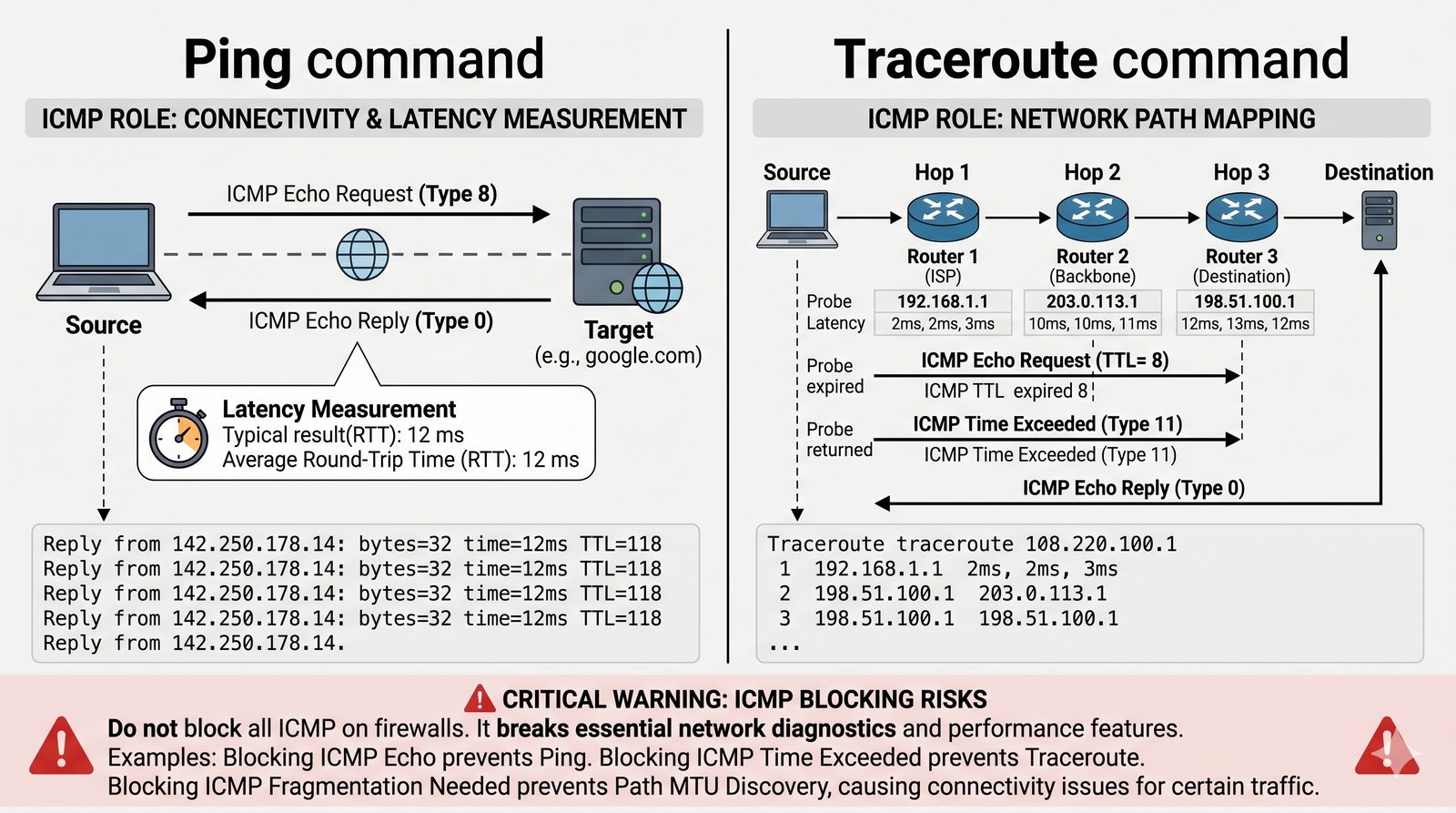

ICMP jest protokołem pomocniczym warstwy sieciowej, który pełni kluczową rolę w diagnostyce i raportowaniu błędów w sieciach IP. Polecenie ping wykorzystuje komunikaty ICMP Echo Request i Echo Reply do sprawdzania dostępności hosta i mierzenia czasu odpowiedzi. Narzędzie traceroute używa komunikatów ICMP Time Exceeded do mapowania ścieżki, jaką pakiety pokonują przez kolejne routery. Dzięki tym narzędziom administrator może szybko zlokalizować miejsce awarii w sieci.

Całkowite blokowanie ruchu ICMP na firewallu jest błędem, ponieważ uniemożliwia podstawową diagnostykę sieci i może zakłócić działanie protokołów. Należy jednak filtrować wybrane typy komunikatów ICMP, które mogą być wykorzystywane w atakach typu DoS. Komunikaty ICMP Destination Unreachable informują nadawcę o problemach z dostarczeniem pakietu do celu. Zrozumienie roli ICMP w diagnostyce jest niezbędne dla efektywnego rozwiązywania problemów sieciowych.

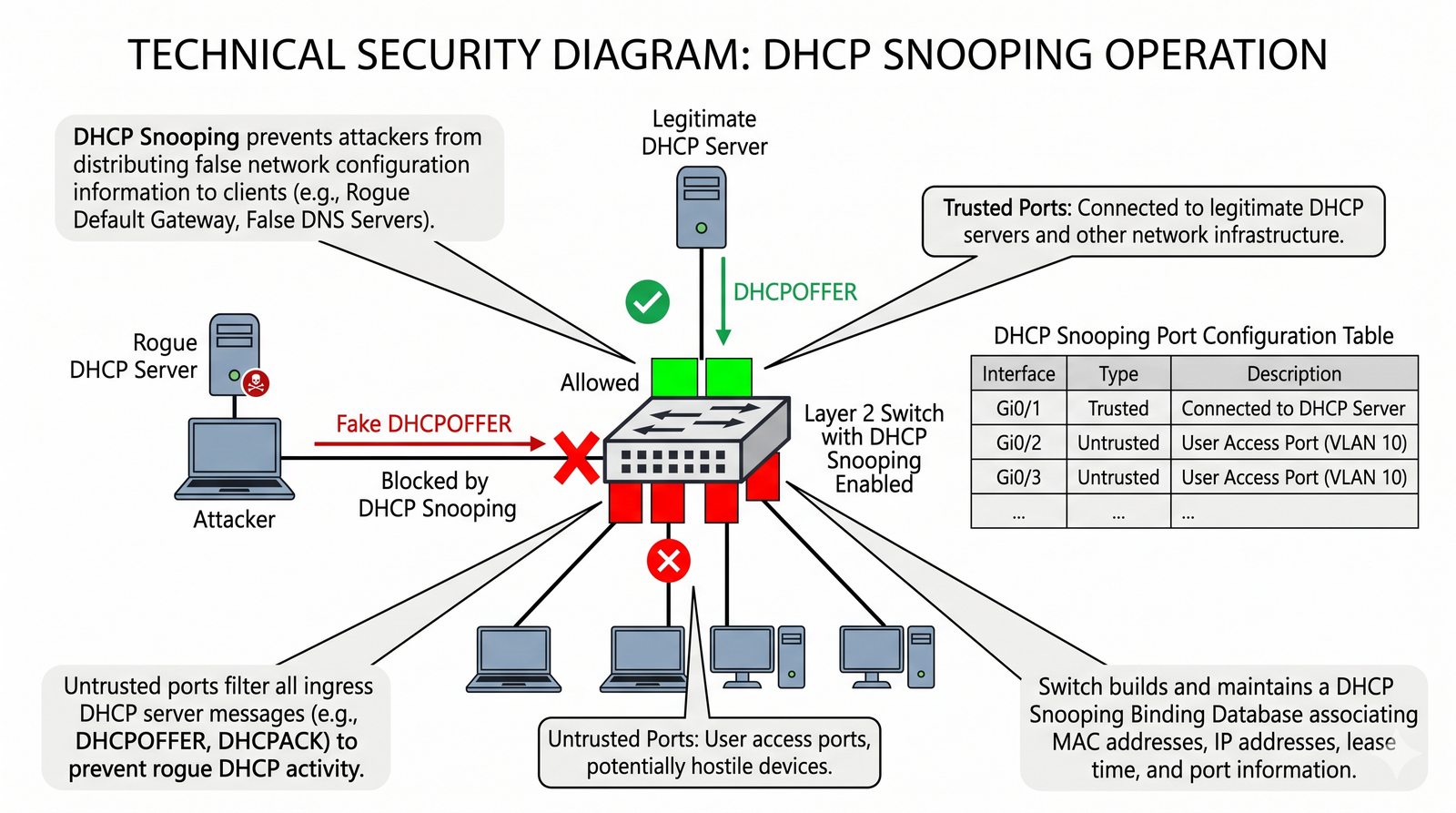

DHCP Snooping to mechanizm bezpieczeństwa implementowany w przełącznikach zarządzalnych, który chroni przed nieautoryzowanymi serwerami DHCP. Administrator oznacza porty, do których podłączone są legalne serwery DHCP jako zaufane, a pozostałe jako niezaufane. Przełącznik blokuje komunikaty DHCP Offer pochodzące z portów niezaufanych, uniemożliwiając atakującemu podszycie się pod serwer. Dzięki temu klienci otrzymują konfigurację wyłącznie z autoryzowanych źródeł.

Atak polegający na podstawieniu fałszywego serwera DHCP może przydzielić klientom adres atakującego jako bramę domyślną. DHCP Snooping jest często stosowany razem z Dynamic ARP Inspection i IP Source Guard, tworząc kompleksowe zabezpieczenie warstwy drugiej. Konfiguracja DHCP Snooping wymaga starannego zaplanowania, które porty są zaufane w topologii sieci. Mechanizm ten jest standardem bezpieczeństwa w sieciach firmowych i powinien być wdrażany domyślnie.

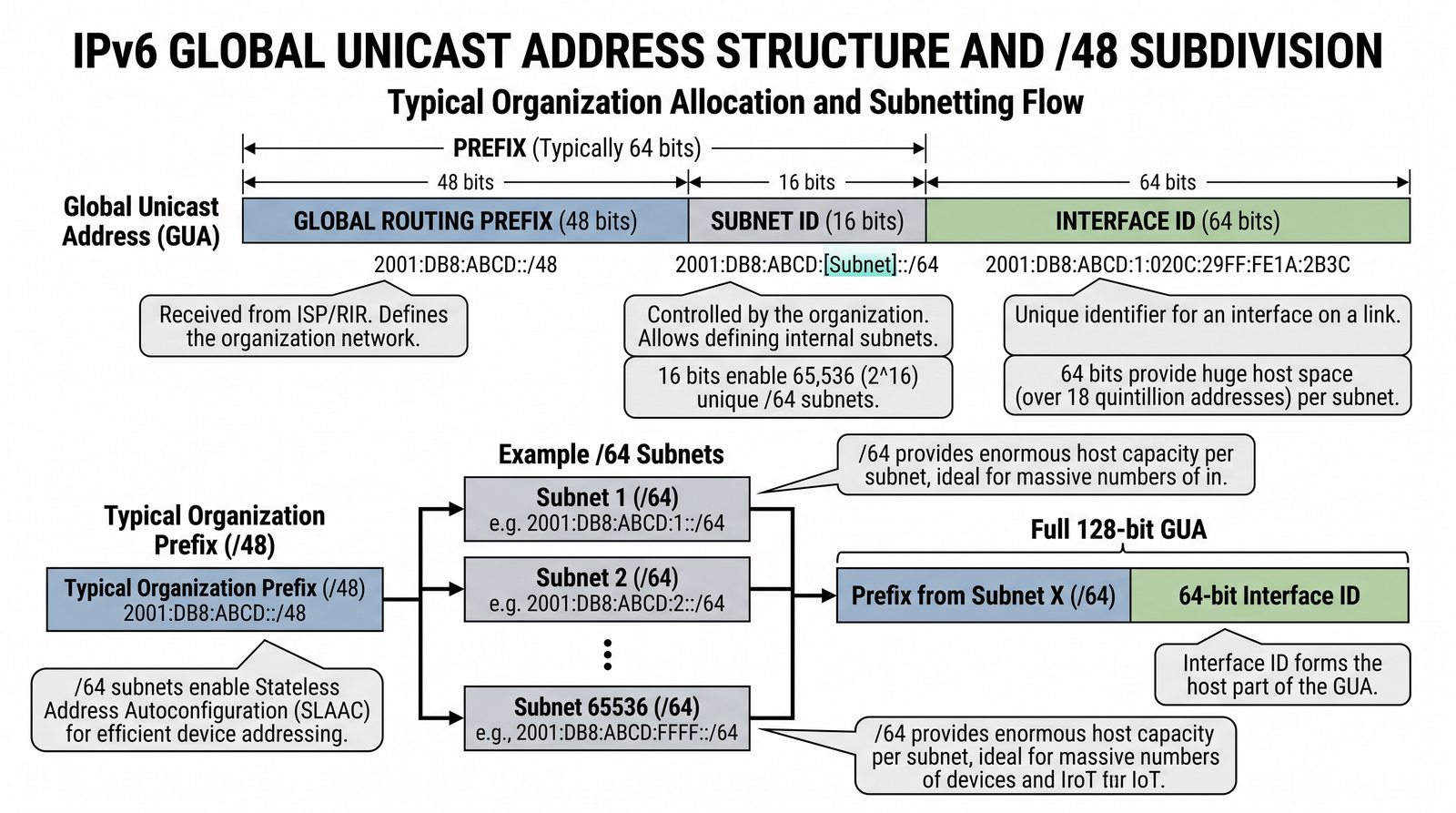

Typowy prefiks globalny /48 przydzielany firmie przez dostawcę Internetu jest dalej dzielony na podsieci o standardowym rozmiarze /64. Kolejne 16 bitów w adresie przeznaczonych jest na identyfikację podsieci, co daje 65536 możliwych podsieci w ramach jednego bloku /48. Tak ogromna liczba podsieci pozwala na niezwykle elastyczne planowanie adresacji nawet w bardzo dużych organizacjach. Każda podsieć /64 oferuje 64 bity na identyfikację interfejsu, co daje astronomiczną liczbę adresów hostów.

Standardowy rozmiar podsieci /64 nie jest przypadkowy wynika z wymagań mechanizmu SLAAC i protokołu NDP. Używanie podsieci mniejszych niż /64 w IPv6 jest odradzane, ponieważ może zakłócić działanie automatycznej konfiguracji. W praktyce firma z prefiksem /48 może przydzielić każdemu oddziałowi lub piętru prefiks /56, a każdemu VLANowi prefiks /64. Ta hierarchiczna struktura jest jedną z głównych zalet IPv6 w porównaniu z IPv4.

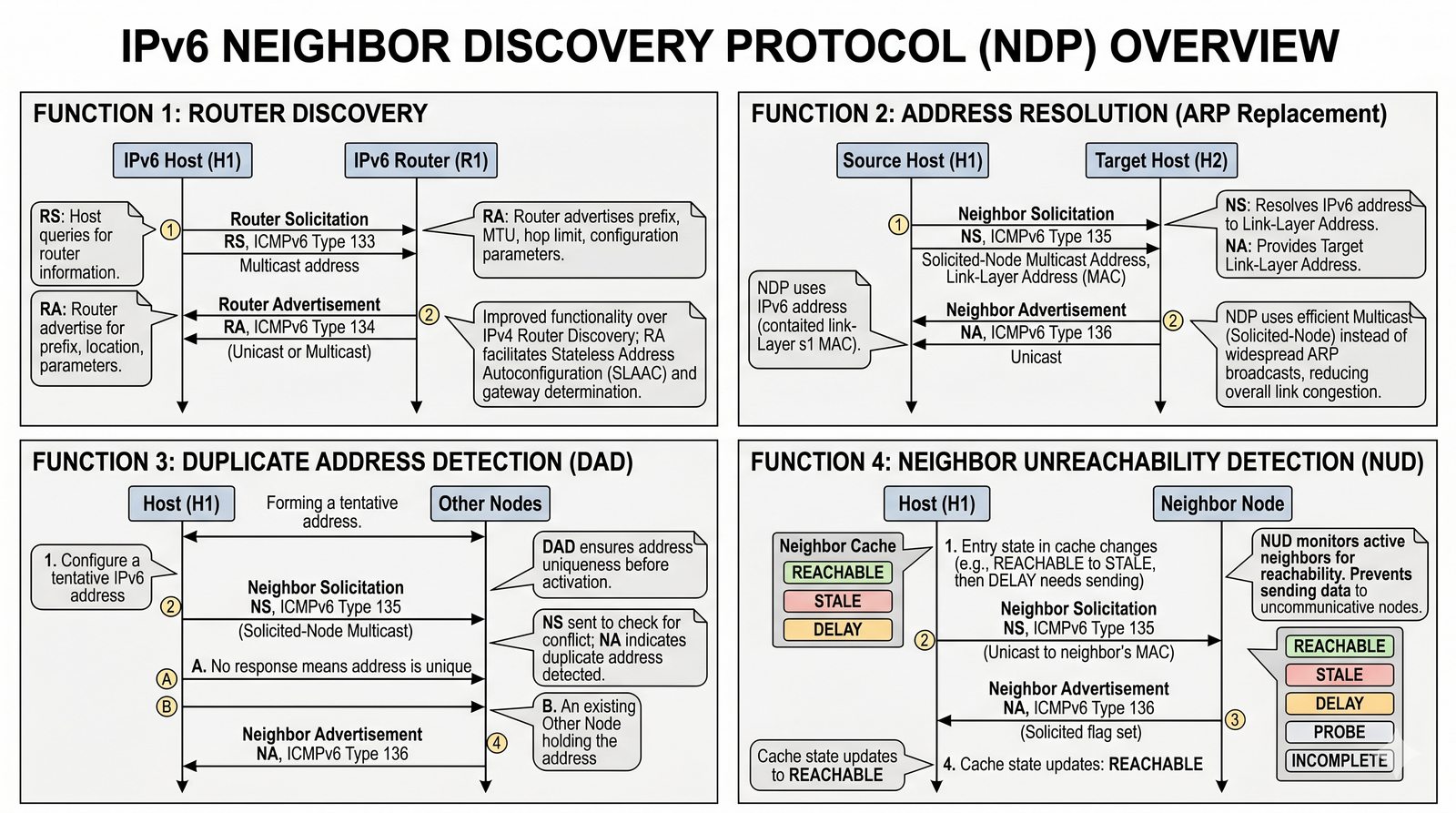

Neighbor Discovery Protocol zastępuje w IPv6 protokół ARP znany z IPv4, oferując znacznie szerszy zakres funkcji. NDP odpowiada za odnajdywanie routerów w segmencie sieci oraz rozpoznawanie adresów warstwy trzeciej na adresy warstwy drugiej. Protokół ten realizuje również wykrywanie duplikatów adresów, co zapobiega konfliktom adresacji w sieci. Dodatkowo NDP monitoruje dostępność sąsiadów, co pozwala na szybkie wykrywanie problemów z łącznością.

NDP działa w oparciu o komunikaty ICMPv6, wykorzystując między innymi Neighbor Solicitation i Neighbor Advertisement. Router Solicitation i Router Advertisement umożliwiają urządzeniom automatyczne wykrywanie routerów i uzyskiwanie prefiksów sieciowych. W przeciwieństwie do ARP, NDP jest bardziej bezpieczny dzięki wbudowanym mechanizmom weryfikacji. Zrozumienie NDP jest kluczowe dla poprawnej konfiguracji i diagnostyki sieci IPv6.

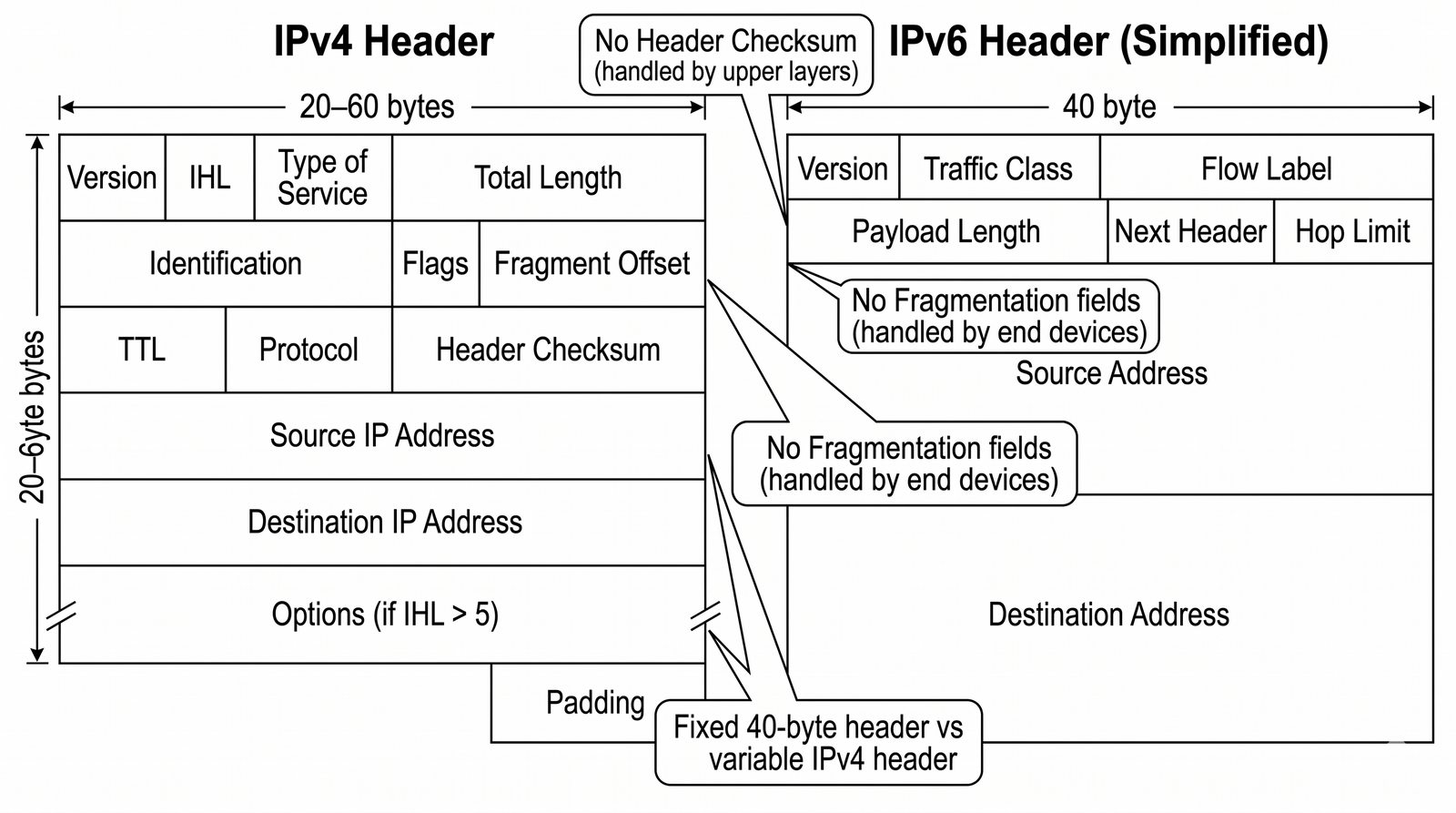

Nagłówek IPv6 został znacznie uproszczony w porównaniu z IPv4, mimo że same adresy są czterokrotnie dłuższe. Stała długość nagłówka IPv6 wynosi 40 bajtów, podczas gdy w IPv4 jest on zmienny i może mieć od 20 do 60 bajtów. Usunięto z niego pole sumy kontrolnej, przenosząc odpowiedzialność za integralność danych na warstwy wyższe. Fragmentacja w IPv6 została przeniesiona do nagłówków rozszerzeń, które są dołączane tylko w razie potrzeby.

Pola związane z fragmentacją w IPv4, takie jak identyfikacja, flagi i przesunięcie, zostały usunięte z podstawowego nagłówka IPv6. Dzięki uproszczeniu nagłówka routery mogą szybciej przetwarzać pakiety IPv6, co poprawia wydajność sieci. W IPv6 routing odbywa się wyłącznie na podstawie adresu docelowego, bez konieczności modyfikacji nagłówka przez routery pośrednie. Te zmiany sprawiają, że IPv6 jest bardziej efektywny i łatwiejszy w implementacji sprzętowej.

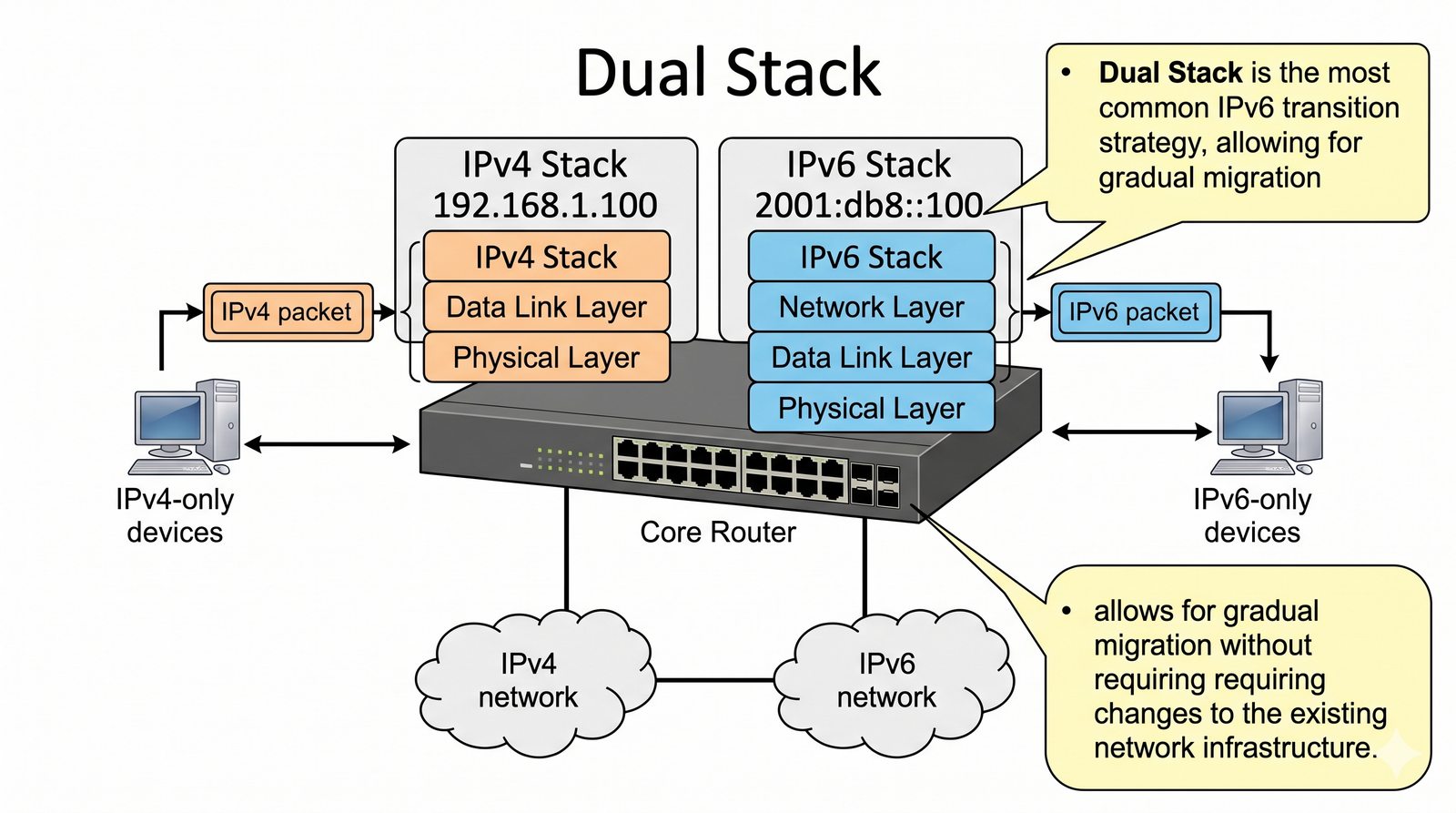

Dual Stack to najpopularniejsza i najprostsza metoda migracji z IPv4 na IPv6, polegająca na jednoczesnym działaniu obu protokołów na urządzeniach. Hosty i routery w konfiguracji Dual Stack posiadają zarówno adres IPv4, jak i IPv6, co zapewnia pełną kompatybilność. Komunikacja z urządzeniami IPv4 odbywa się przez stos IPv4, a z urządzeniami IPv6 przez stos IPv6. Mechanizm ten umożliwia stopniowe wdrażanie IPv6 bez konieczności wyłączania istniejącej infrastruktury IPv4.

Wybór protokołu do komunikacji z danym hostem odbywa się na podstawie odpowiedzi DNS, która może zawierać rekordy A i AAAA. Jeśli docelowy host obsługuje IPv6, system preferuje komunikację przez ten protokół, co promuje stopniowe przejście. Dual Stack wymaga jednak podwójnej konfiguracji i zasobów, ponieważ oba stosy protokołów muszą być utrzymywane. Mimo to jest to najbezpieczniejsza metoda migracji, minimalizująca ryzyko zakłóceń w działaniu sieci.

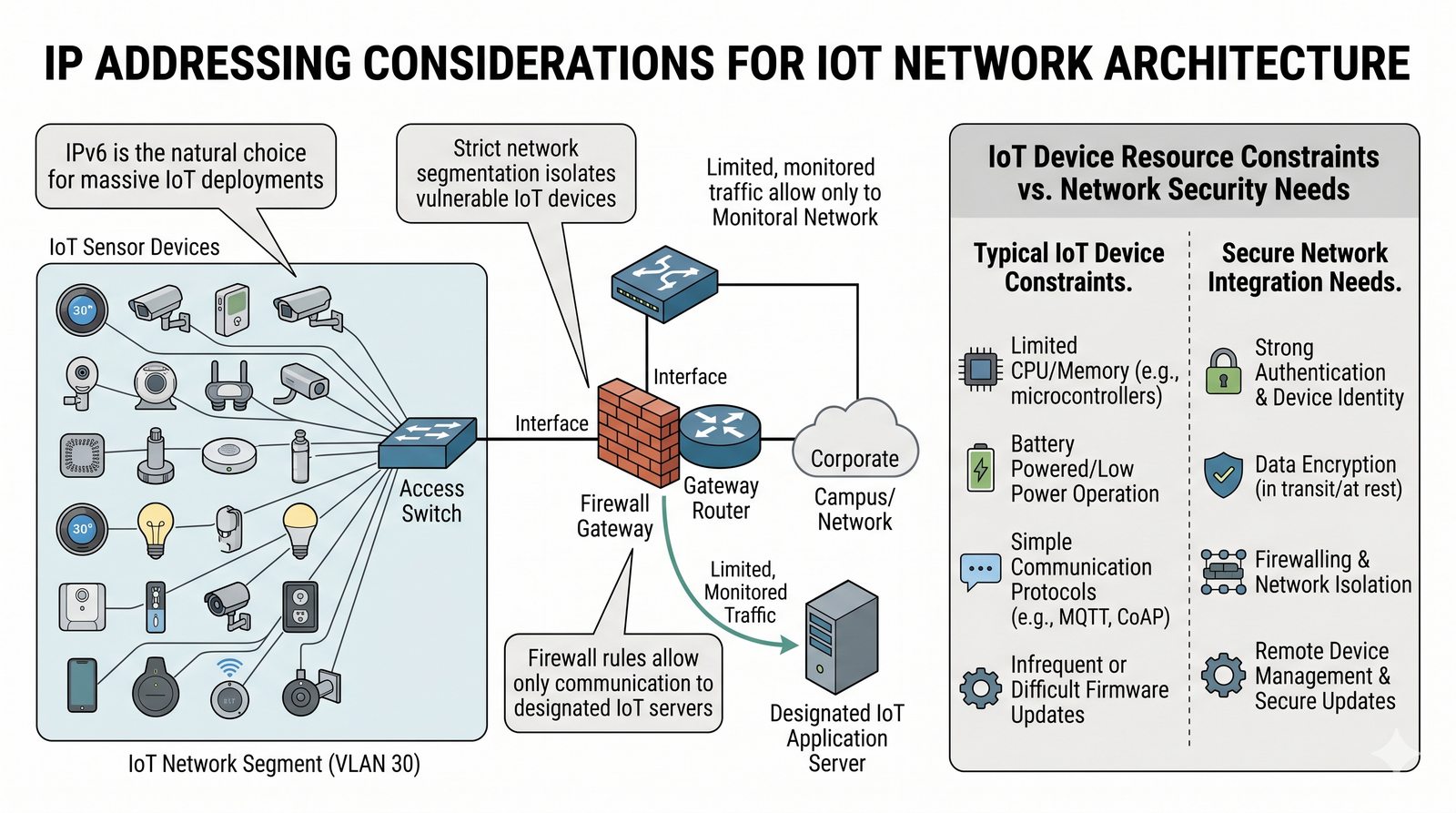

Internet Rzeczy wprowadza do sieci ogromną liczbę niewielkich urządzeń, takich jak czujniki temperatury, inteligentne gniazdka i sterowniki oświetlenia. Planowanie adresacji dla IoT wymaga szczególnego podejścia ze względu na skalę, często sięgającą tysięcy urządzeń w jednej sieci. IPv6 jest naturalnym wyborem dla IoT ze względu na ogromną przestrzeń adresową i mechanizm SLAAC. Urządzenia IoT powinny znajdować się w osobnych, silnie izolowanych VLAN, z restrykcyjnymi regułami firewalli.

Wiele urządzeń IoT ma słabe zabezpieczenia i ograniczone możliwości aktualizacji, co czyni ich izolację kluczową dla bezpieczeństwa sieci. W praktyce stosuje się dedykowane podsieci dla IoT z dostępem tylko do niezbędnych serwerów, bez możliwości inicjowania połączeń do sieci firmowej. Automatyczna konfiguracja przez SLAAC lub DHCP z krótkim czasem dzierżawy ułatwia zarządzanie dużą liczbą urządzeń. Projektując sieć z urządzeniami IoT, należy uwzględnić zarówno skalowalność adresacji, jak i bezpieczeństwo segmentacji.

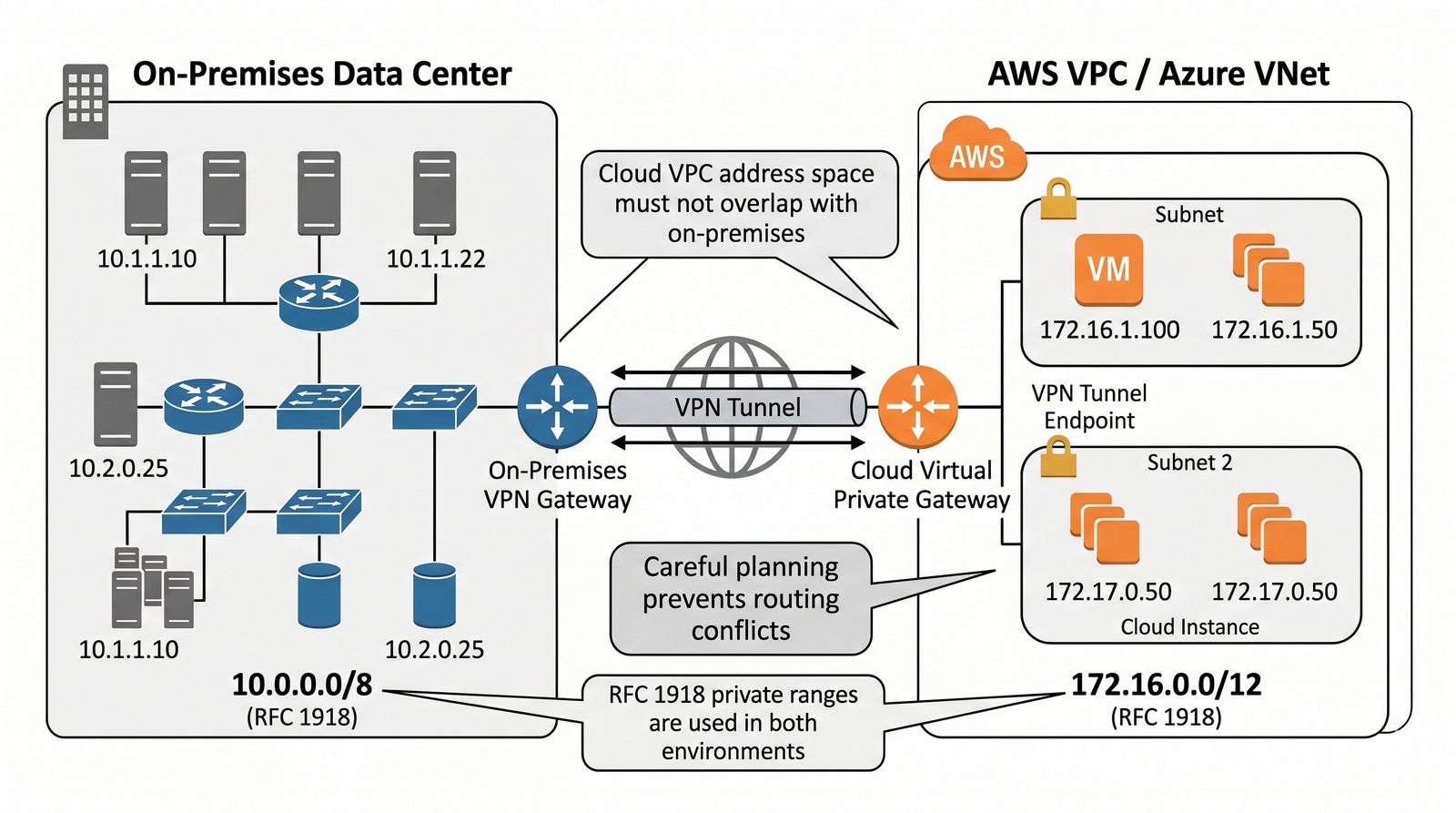

Dostawcy chmury publicznej, tacy jak AWS, Azure i Google Cloud, umożliwiają tworzenie wirtualnych sieci prywatnych VPC lub VNet z własną adresacją. Planując architekturę hybrydową łączącą lokalne centrum danych z chmurą, należy unikać kolizji adresów między środowiskami. Nakładające się zakresy adresów IP uniemożliwiają routing między chmurą a siecią lokalną, co wymaga kosztownej re-numeracji. Dlatego do adresacji w chmurze warto przydzielić unikalny zakres z puli RFC 1918, który nie jest używany lokalnie.

Większość dostawców chmury oferuje elastyczne zarządzanie podsieciami, umożliwiając tworzenie stref dostępności i prywatnych połączeń VPN. Adresacja w chmurze musi być zaplanowana z uwzględnieniem przyszłej rozbudowy i możliwości łączenia z innymi sieciami wirtualnymi. W Azure VNet można dzielić na podsieci o różnych zakresach, a routing między nimi jest automatycznie konfigurowany. Znajomość zasad adresacji w chmurze jest niezbędna dla architektów rozwiązań hybrydowych.

Anycast to zaawansowana technika sieciowa, w której wiele serwerów w różnych lokalizacjach ogłasza ten sam adres IP w protokole BGP. Dzięki mechanizmom routingu zapytanie użytkownika jest automatycznie kierowane do najbliższego geograficznie serwera. Najbardziej znanym przykładem wykorzystania anycast są globalne serwery DNS, takie jak 8.8.8.8 Google. Technika ta jest również podstawą działania sieci CDN, które dostarczają treści z serwera położonego najbliżej użytkownika.

Anycast zwiększa niezawodność usług, ponieważ awaria jednego serwera nie przerywa działania całej usługi. Ruch użytkowników jest automatycznie przejmowany przez kolejny najbliższy serwer w sieci anycast. Konfiguracja anycast wymaga zaawansowanej znajomości protokołu BGP i starannego planowania topologii sieci. W IPv6 anycast jest oficjalnie wspieranym typem adresu, co ułatwia jego implementację w nowych projektach.

Warsztat projektowania VLSM to praktyczne ćwiczenie, które przygotowuje uczestników do rzeczywistych wyzwań związanych z planowaniem adresacji. Otrzymując blok 203.0.113.0/24, uczestnik musi zaprojektować schemat dla biura z czterema typami podsieci. Sieć dla gości Wi-Fi wymaga 100 hostów, co jest największym zapotrzebowaniem i otrzymuje priorytet w procesie przydziału. LAN pracowników potrzebuje 60 hostów, a serwery zaledwie 12, co pokazuje różnorodność wymagań.

Połączenie punkt-punkt z centralą firmy wymaga tylko 2 adresów, idealnie pasując do maski /30 lub /31. Ćwiczenie uczy sortowania wymagań od największych do najmniejszych i przydzielania bloków w logicznej kolejności. Uczestnicy tworzą tabelę adresacji zawierającą adres sieci, maskę, zakres hostów i adres broadcast. Warsztat ten odzwierciedla typowe zadania, z którymi mierzy się projektant sieci w codziennej pracy.

Złote zasady adresacji IP to zbiór praktycznych wskazówek, które powinny przyświecać każdemu projektantowi sieci podczas tworzenia schematu adresacji. Planowanie hierarchiczne od ogółu do szczegółu pozwala na logiczną i przejrzystą strukturę całej sieci. Zostawianie zapasu na przyszły wzrost jest kluczowe, ponieważ re-numeracja sieci jest jednym z najtrudniejszych zadań. Stosowanie VLSM do oszczędzania adresów jest standardem w nowoczesnych sieciach i powinno być domyślnym podejściem.

Adresacja statyczna powinna być stosowana tylko tam, gdzie jest absolutnie konieczna, a w pozostałych przypadkach należy korzystać z DHCP. Dokumentacja każdego elementu adresacji jest warunkiem utrzymania kontroli nad siecią w dłuższej perspektywie. Myślenie o IPv6 od samego początku projektu pozwala uniknąć kosztownych przeróbek w przyszłości. Przestrzeganie tych zasad znacząco ułatwia zarządzanie siecią i minimalizuje ryzyko problemów.

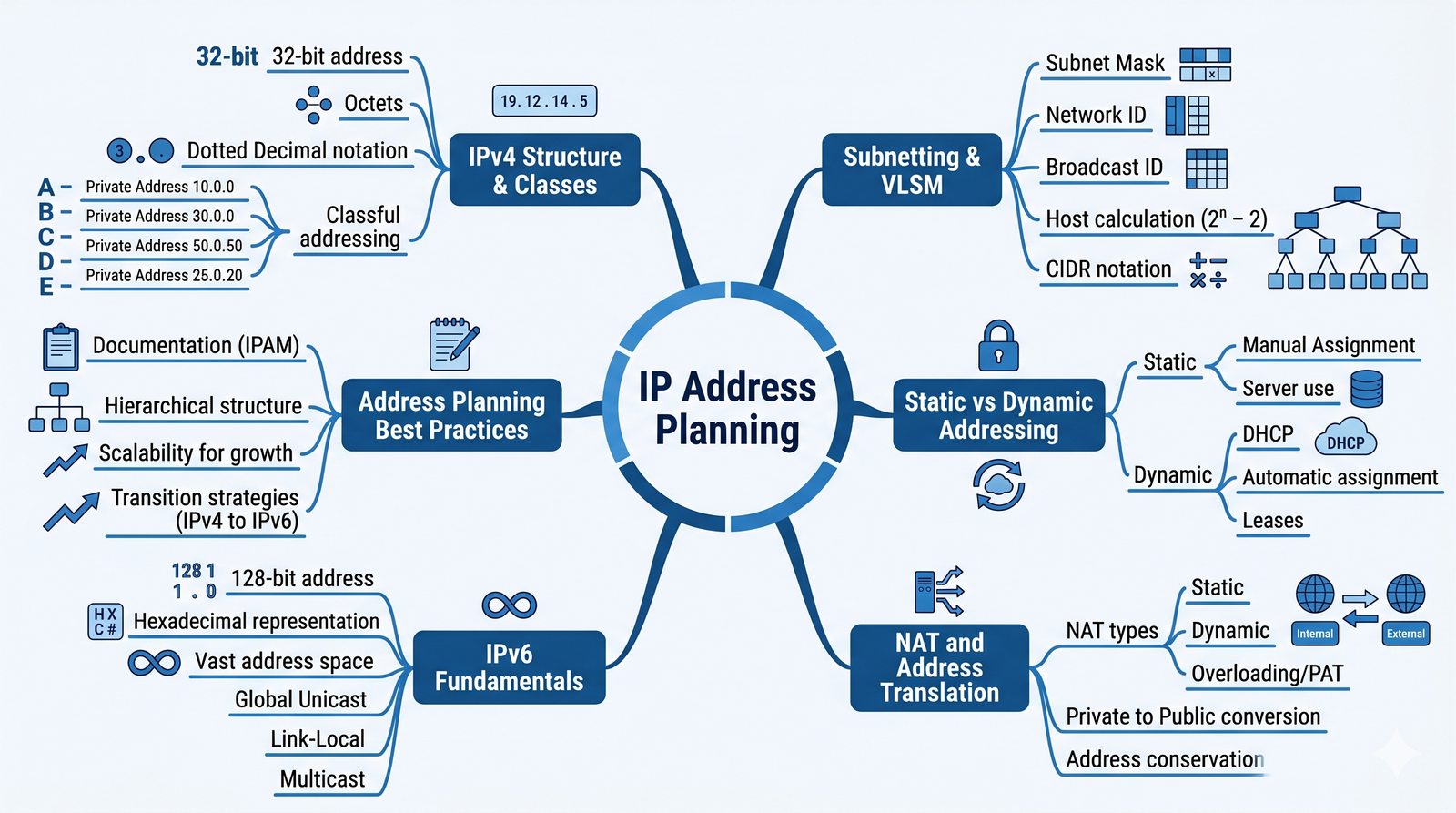

Podsumowując cały moduł, należy podkreślić, że planowanie adresacji IP jest jedną z najważniejszych umiejętności w pracy inżyniera sieciowego. Przemyślany, hierarchiczny schemat oparty na VLSM stanowi klucz do budowy skalowalnej i bezpiecznej infrastruktury IPv4. Umiejętność wyboru między adresacją statyczną a dynamiczną w zależności od potrzeb jest niezbędna w codziennej praktyce. Mimo dominacji IPv4, znajomość IPv6 staje się coraz bardziej wymagana przez pracodawców.

Moduł dostarczył uczestnikom zarówno wiedzy teoretycznej, jak i praktycznych narzędzi niezbędnych do projektowania adresacji. Praktyczne warsztaty i studia przypadków przygotowują do samodzielnego rozwiązywania rzeczywistych problemów sieciowych. Zachęcam do kontynuowania nauki i samodzielnego eksperymentowania z konfiguracją sieci w środowiskach laboratoryjnych. Zdobyte kompetencje stanowią solidny fundament do dalszego rozwoju w kierunku specjalisty sieciowego.

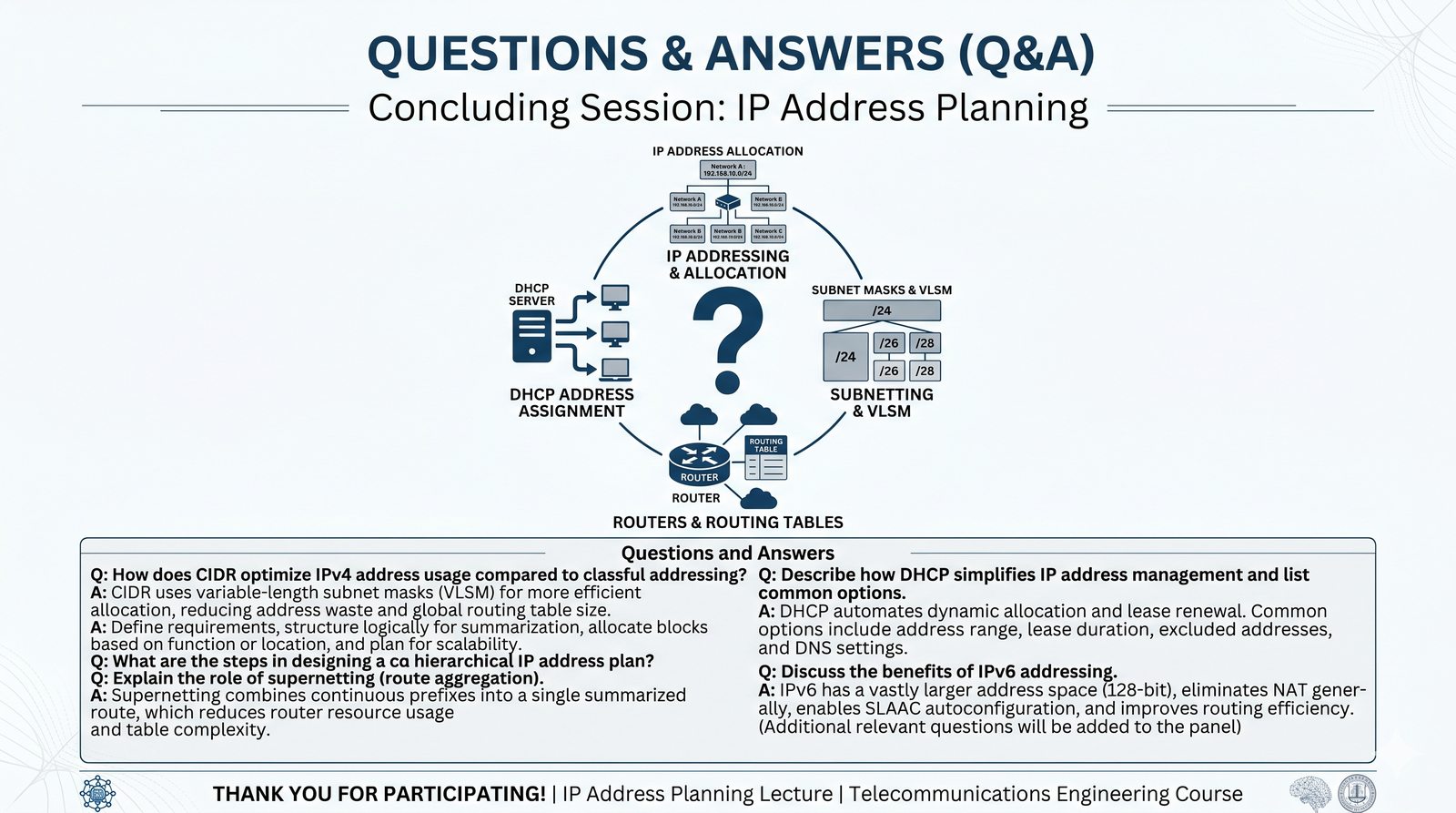

Niniejszy slajd stanowi zakończenie serii pytań i odpowiedzi oraz podsumowanie całego modułu szkoleniowego. Omówione zagadnienia obejmują pełen zakres tematów od podstaw adresacji IPv4 po zaawansowane techniki projektowania w IPv6. Uczestnicy mieli okazję zweryfikować swoją wiedzę poprzez praktyczne ćwiczenia i przykłady. Dziękuję za aktywny udział i zaangażowanie podczas trwania kursu.

Zachęcam do samodzielnego kontynuowania nauki z wykorzystaniem materiałów dodatkowych dostępnych na platformie. W przypadku pytań po zakończeniu kursu zapraszam do kontaktu mailowego lub na forum dyskusyjne. Praktyczne stosowanie zdobytej wiedzy w codziennej pracy przyniesie najlepsze efekty edukacyjne. Życzę powodzenia w dalszej karierze zawodowej w branży sieci komputerowych.

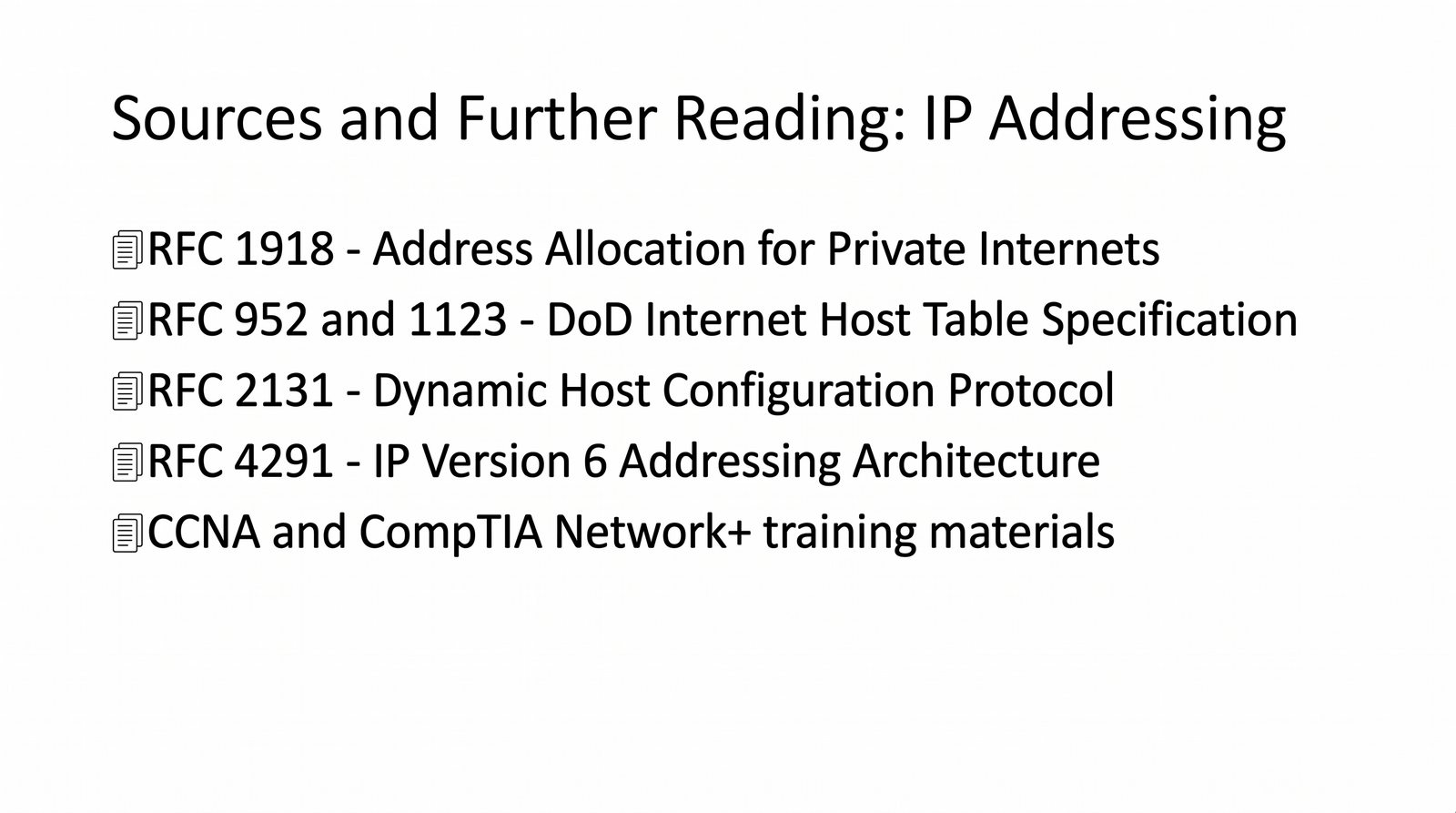

Przedstawione źródła literaturowe i dokumenty RFC stanowią autorytatywne odniesienie dla omawianych zagadnień adresacji IP. RFC 1918 definiuje zakresy adresów prywatnych, które są powszechnie stosowane w sieciach firmowych na całym świecie. Dokumenty RFC 952 i 1123 określają wymagania dotyczące nazw hostów i ich rejestracji w systemie DNS. RFC 2131 stanowi kompleksową specyfikację protokołu DHCP używanego do automatycznej konfiguracji hostów.

RFC 4291 zawiera oficjalną architekturę adresacji IPv6, która jest podstawą do projektowania sieci nowej generacji. Materiały szkoleniowe do certyfikacji CCNA i CompTIA Network+ oferują usystematyzowaną wiedzę na poziomie międzynarodowym. Zachęcam do samodzielnego studiowania wymienionych dokumentów, które stanowią nieocenione źródło wiedzy technicznej. Dalsza lektura i praktyczne eksperymenty pozwolą pogłębić zrozumienie omawianych koncepcji.
